Обзор GSM-розетки «Телеметрика» / Хабр
Автоматика и умные устройства широко шагают по планете. Вероятнее всего, сейчас уже сложно найти современную квартиру или дом без какой-либо автоматической системы. Наиболее полезными и простыми из автоматических устройств являются розетки. Будь то просто таймеры от механических до электронных, либо розетки способные управляться дистанционно по различным каналам связи. GSM розетка от компании «Телеметрика» является ярким представителем отечественных автоматических устройств для простого управления электропитанием. Рассмотрим её подробнее.
Итак, розетка находится в плотной коробке.
Коробка уже сама по себе информативна и позволяет понять что внутри и для чего оно служит.
В самой коробке находится: инструкция, автоматическая розетка и отдельный модуль – датчик температуры.
Датчик выполнен в интересном форм-факторе. Он с разъемом папа-джек. По типу сопрягаемых устройств к телефонам через наушники.
На самой розетке имеются разъем для подключения этого датчика, мини USB, видимо для возможности поправить прошивку или подключить к компьютеру и кнопка ручного включения и выключения питания.
На другой стороне располагается разъем для сим-карты.
Спереди имеется разъем для подключения вилки 220В и два индикатора состояния – питание и сигнал GSM.
Сзади информация об устройстве и небольшие ТТХ.
Вставляем сим-карту в слот, а устройство в розетку.
Наша умная розетка сразу начинает искать GSM сеть и регистрироваться в ней, после успешной регистрации происходит единичный писк. Дальше розетку необходимо настроить послав на её номер смс вида #0#.
Это нужно, чтобы в память устройства добавился основной номер для управления.
Розетка приняв смс, так же подает звуковой сигнал, а в момент получения еще и мигает индикатор сети.
Так как баланс сим-карты был равен 0, то ответную смс розетка не выслала, но номер зарегистрировала.
Розетка ответила, что номер уже зарегистрирован.

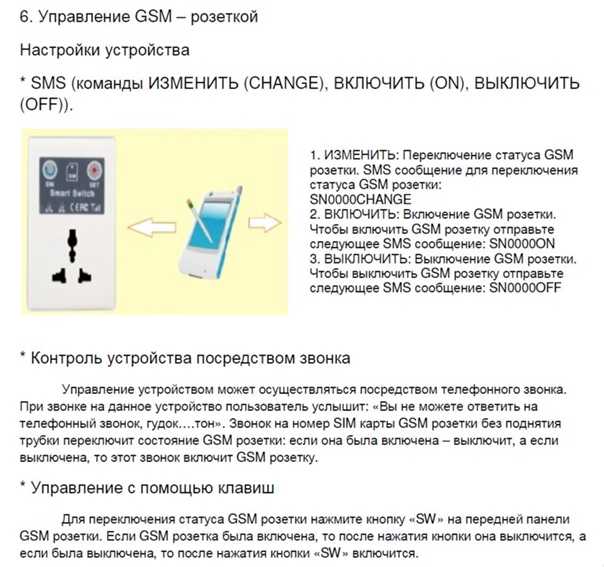

Вообще в инструкции есть множество команд для СМС, но учить их и набирать не очень интересно, я бы даже сказал неудобно. Для этих целей Телеметрика выпустила приложение, доступное в плей маркете и Apple Store.
Оно универсально для продуктов Телеметрики и подходит не только для розетки. Кроме того оно еще и очень простое. Приложение просто шлет смс за вас. Ответы от устройств приходят также вам в виде смс, приложение уже никак не отображает их, это всего лишь «отправлятор» команд.
При первом старте и добавлении устройства программа регистрирует главный номер, на что розетка естественно отвечает что мол я уже и давно, окстись окаянный.
Далее приложение предлагает отправить смс для проверки статуса.
После этих двух процедур розетка появляется в списке устройств.
Но несмотря на то, что приложение весьма просто взаимодействует с розеткой, у него неплохой функционал по конвертации ваших желаний по управлению устройствам в команды.
Например управление по расписанию.
Или управление по температуре или таймеру.
Также можно просто следить за температурой, в таком режиме розетка будет слать в выбранный промежуток времени информацию об окружающей температуре с датчика.
Если подключить к розетке небольшой обогреватель, то к примеру можно подогревать к вашему приезду загородный дом, ну вернее небольшую его часть. Либо завести таких розеток несколько.
С обогревателями нужно быть осторожными. В розетке установлено реле на 16А, о чем расскажу ниже. Просто не перегружайте розетку иначе она весело осведомит вас о том, что в доме стало очень жарко, а потом об отключении 220В в сети.
Собственно говоря, я тестировал розетку пока на обычной лампочке.
Вот розетка включена, лампа горит.
А вот уже выключена. Все просто.
Почему же в век повсеместного распространения WiFi интернета розетка выполнена в форм факторе GSM?
Все просто, это устройство предназначено в первую очередь там, где нет этого самого интернета.
Сигнал GSM выгоднее интернета в виде WiFi и даже GPRS. Он способен пробиться в глушь, где к примеру находится ваш дачный участок, далеко за городом, и управлять вашими устройствами.
Сравнивая его с домашними автоматизированными розетками, например широко известной Xiaomi или ранних версий kankun.
Понимаешь, что они на фоне GSM розетки смотрятся выгоднее и дают больше функционала. Но у них есть ряд ограничений в виде не всегда русифицированного и даже англизированного софта, нестандартных для наших типов разъемов и порой привязкой только к Китайским серверам.
В принципе можно было бы заменить такую розетку простым таймером с функцией расписания.
Но он не имеет обратной связи и не имеет датчика температуры расширяющего функционал.
Так, что для дачи или загородного дома, где нет постоянного интернета, это отличный вариант.
С применением понятно, теперь заглянем внутрь.
Вынимаем четыре силиконовых пина и отщелкиваем переднюю крышку.
Её держит дополнительно два зажима по центру.
На крышке обнаружилась пластинка, это таким образом реализована антенна GSM.
Далее видно плату с основными мозгами и разъемом аккумулятора. Тут присутствует аккумулятор позволяющий отправить СМС при пропадании питания в сети. Розетка самостоятельно работает еще несколько минут без внешнего питания.
Далее под основной платой за дополнительным пластиковым щитком находится отдельная плата работающая с высоковольтной частью. электроника разделена и это правильно.
Отвинчиваем два саморезика и смотрим что внутри.
А вот и реле. Для тех, кто разбирается в этих типах реле, предлагаю высказать свое экспертное мнение, какую мощность максимум стоит коммутироваться с этой розеткой.
Выводы:
Плюсы:
— независимость от интернета
— мобильность
— расширение функционала за счет датчика температуры
Минусы:
— необходимо заводить отдельную сим-карту и следить за балансом
— не самый компактный размер устройства
Тем кто захочет приобрести данную розетку, напоминаем что это можно сделать со скидкой использовав промокод: GEEKT-TELE
Сама розетка продается по ссылке: GSM-розетка «Телеметрика»
А также компания «Даджет» заинтересована в публикации независимых объективных обзоров даджетов в разного рода СМИ.
Компания «Даджет» с радостью предоставит даджеты блогерам и авторам, желающим протестировать их и написать обзор. Устройство после написания обзора остается у автора. Компания не пытается указывать автору, что именно писать о нашем товаре, но просит показать статью до публикации. В этом случае есть возможность уточнить информацию и предотвратить ошибки. Учитывать ли комментарии компании или нет, всегда остается на усмотрение автора. Подробнее…
Как правильно выбрать SIM-карту для GSM розетки, реле, сигнализации
Для GSM розетки, как и любого другого подобного устройства с GSM модулем, есть несколько типовых рекомендаций по выбору SIM-карты, которые здорово экономят деньги, время и нервы.
Выбор оператора
Симка подойдет от любого оператора. Кроме TELE2. Почему ТЕЛЕ2 не годится? Чем он плох?
Дело в том, что оборудование, которое использует данный оператор, поддерживает только современные сети 3G или 4G. В обычном gsm диапазоне они не работают. Подавляющему числу gsm модулей достаточно древнего стандарта GPRS для отправки мгновенных оповещений.
МТС, Мегафон, Билайн это делают. У розетки или сигналки с симкой «большой тройки» не будет проблем.
А что произойдет, если все-таки вставить симку ТЕЛЕ2? Будет плохо. Скорее всего, розетка просто не войдет в GSM. Если войдет, то не будет реагировать на команды. Если будет, то не пришлет ответные СМС, а если все-таки пришлет, то через какое-то время задумается или зависнет. Тогда ваша радость тут же померкнет. Если вы находитесь в сотне километров от розетки, придется ехать и устанавливать старый добрый Мегафон.
Теле2 не берите. Точка.
Формат
Это самые большие симки. Мини, микро, нано не годятся. Можно использовать адаптер, но очень велики шансы, что сумку заклинит или перекосит. Придется испытать несколько волнительных минут в жизни в моменты установки или извлечения злосчастного микрочипа. Вам оно надо? На самом деле, это, действительно, неудобно. Телефонов с большими симками становится все меньше. Иногда ее надо предварительно настроить. Например, GSM устройства компании «Эланг» требуют предварительно прописать номера управления на симку.
Тогда вам потребуется мобильник под большую карту.
Тариф
Очень часто люди спрашивают: какой тариф им нужен? Ответ: только с пакетом СМС.
Вам не нужны дорогие тарифы с ежемесячной абонентской платой. С дешевыми звонками во все регионы. Только СМС. Все розетки работают примерно одинаково. Принимают от вас SMSку. На самом деле, для розетки это команда. Программное обеспечение розетки расшифровывает и переводит команду в свой язык. Затем что-то делает по вашей команде: включает нагрузку, меряет температуру, проверяет состояние релейного входа, много чего полезного. После исполнения, отправляет в ответ вам на номер управления результат: «Розетка включена». «Температура 22 градуса». «Полет нормальный». Шутка.
Т.е. наличие супер быстрого 3G вам не надо. Только пакет SMS. Как можно больше, за как можно меньше. Не переплачивайте.
Приложение
Для нескольких продвинутых розеток разработаны приложения для смартфонов. Есть для андроида, есть для айфона.
Например, для розеток Телеметрики, разработано очень удобное, русифицированное, красивое приложение.
Люди часто спрашивают: через приложение розетка работает в интернете? Ответ — нет. Не работает. Приложение генерирует те же СМС. Вы их легко можете увидеть в своем встроенном приложении для работы с мгновенными сообщениями. Там, где читаете чужие и создаете свои. СМСки от приложения тоже будут там. Поэтому Wi-Fi вам не нужен, 3G не нужен. А приложение — это просто удобство. Не нужно забивать себе голову форматом команд. Проще нажать кнопочку. Всю работу за вас сделает программ. Действительно удобно.
Слабый сигнал
Оператора нужно брать не из расчета того, что раз у меня и моей жены в айфонах установлен МТС, значит, я поставлю на розетку тоже МТС. Совсем не так. У какого оператор лучшее покрытие в месте установки, того и берите. Минимум 3 столба для устойчивого сигнала. Чем больше, тем лучше.
Усиление сигнала.
Это не про SIM-карту, но тоже важный совет. Вам нужен хороший сигнал для работы подшефного GSM гаджета. Современные смартфоны оснащены очень сложным чипом и программным обеспечением по адаптации под сигнал, где вы находитесь.
Они не зависают. Они справляются с прерывистым трафиком. Не всегда. Не везде. Но, в целом, это так.
У GSM девайсов дела обстоят гораздо хуже. Начинка чаще всего содержит простейший набор компонентов. Ничего лишнего. Цена определяет состав комплектующих. В результате при слабом или прерывистом сигнале, gsm розетка запросто может уйти в «астрал», попросту говоря – зависнуть. Поэтому необходимо следовать простому правилу – размещать гаджет там, где уровень связи самый лучший. Если у вас совсем плохо, и в лучшем случае 2 столба и то не постоянно – необходимо озаботится установкой усилителя сигнала. Есть разные решения. Ищите оптимальное — по результату и цене.
