Содержание

Как соединить СИП с медным кабелем? Варианты, методики.

Решение проблемы соединения СИП кабеля и медного провода.

Самонесущий изолированный провод (СИП) пришел на смену традиционным воздушным линиям электропередачи. Сейчас это один из наиболее популярных видов кабельной продукции, которая используется для монтажа сетей электрификации частных домов, дач и иных объектов недвижимости. Чаще всего требуется соединить самонесущий провод с медным кабелем. Это необходимо при вводе электропитания в здание, а также для подключения к оборудованию в распределительном щите. О том, как именно это сделать и пойдет речь в статье.

Преимущества СИП

Что же из себя представляет СИП? Это несколько алюминиевых проводников в защитной оболочке из сшитого полиэтилена или без нее.


Преимущества СИП:
  • Обеспечивает высокую надежность электроснабжения;
  • Увеличивает долговечность линий электропередач;
  • Снижает риск коммерческих потерь электрической энергии, связанных с её хищением;
  • Отличается невысокой стоимостью и повышенной прочностью;
  • Позволяет осуществить монтаж своими руками.

Виды СИП

По составу соединяемых проводов СИП делятся на несколько классов, которые отличаются по своему назначению:
  • СИП-1 — провод с оголенной нулевой жилой, который, как правило, включается в магистрали и различные ответвления;
  • СИП-2 — кабель с нулевым проводом и изоляционным слоем, который используется в осветительных сетях и питающих магистралях;
  • СИП-3 – одножильный изолированный кабель, который применяется в высоковольтных линиях;
  • СИП-4, СИП-5 и СИП-5НГ содержат 2 или 4 изолированных туго скрученных проводника без нулевой жилы. Они используются для обустройства ответвлений к домам (магистральная линия).

Методы соединения СИП с медным кабелем

В процессе электрификации различных объектов и строений часто возникает вопрос, как правильно соединить СИП с медным кабелем. Ведь от этого зависит не только работоспособность электрической сети, но и сохранение надежного контакта между частями всей системы энергообеспечения объекта.

Поскольку СИП изготовлен из алюминия, который подвержен быстрому окислению при взаимодействии с воздушной средой и образует пленку с высоким сопротивлением электрическому току, то прямое соединение с медными проводниками могут нарушить работу всей кабельной линии.

Самый простой путь -- соединить медную и алюминиевую жилы с помощью резьбового соединения. Что для этого понадобится:
  • Стальной болт с гайкой подходящего диаметра,
  • Несколько простых шайб и одна граверная.

Монтаж очень прост, однако он не самый надежный: шайба, препятствующая контакту меди и алюминия устанавливается между жилами. Следует выбирать шайбу с покрытием из олова или материала на его основе. После того, как затяжка болта будет произведена соединение нужно обмотать изоляционной лентой.

Более качественное и надежное соединение СИП с медным кабелем обеспечат специально разработанные элементы:

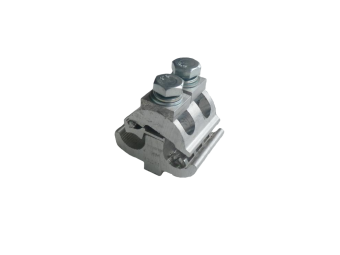

Прокалывающие зажимы, корпусы которых произведены из прочного полимерного материала с армированием стекловолокном. Это обеспечивает отличную защиту соединения от негативного воздействия внешней среды. При данном методе изоляцию с жил снимать не надо. Проводники просто вставляются в соответствующее отверстия зажима, а после конструкция стягивается резьбовым соединением. Стоит отметить, что прокалывающие зажимы - лучший способ, позволяющий добиться герметичного соединения без нарушения изоляции.
Монолитные алюминиево-медные гильзы (биметаллические гильзы), состоящие из медных и алюминиевых деталей, объединенных в единую монолитную конструкцию. Соединение разнородных жил происходит с помощью опрессовки. Сначала проводники зачищаются, после вставляются в гильзу, которая спрессовывается и тем самым создает надежный контакт. Место соединения нужно герметизировать специальной трубкой с изолирующим гелем. Под действием высокой температуры трубка сжимается и защищает контакт от негативных факторов внешней среды.

Разветвительные сжимы или в профессиональной лексике «орешки». Эти элементы содержат в себе три биметаллические пластины и стягивающие болты, заключенные в защитный корпус. В данном случае с жил снимается изоляция, а после они вставляются между пластинами и закрепляются болтами. Такой метод особенно подходит для алюминиевых жил проводов, т.к. они довольно чувствительны к шипам прокалывающих зажимов.

А теперь несколько рекомендаций к подключению СИП в разных местах, а именно на опоре и на фасаде строения.

Лучший вариант для монтажа на опоре — прокалывающие зажимы. Проколы случаются и в этом случае можно использовать односторонне прокалывающие изделия.
При соединении медного кабеля с СИП на фасаде здания не рекомендуется использовать «орешки» (вопреки распространенному мнению), т. к. они больше подходят для применения внутри помещений. Лучшее решение — прокалывающие зажимы и алюмомедные гильзы.

Какой из способов выбрать? Опирайтесь на конкретную ситуацию, особенности сети и характеристики проводов. На нашем сайте вы сможете выбрать качественную кабельную продукцию, а при общении со специалистами получить грамотную консультацию.

Прокалывающие зажимы для СИП: применение, характеристики, принцип действия

Для организации отвода от ЛЭП используются самонесущие изолированные провода (далее по тексту СИП), их монтаж удобно осуществлять с использованием специальных прокалывающих зажимов. Об особенностях конструкции и технических характеристиках этих устройств мы расскажем в данной публикации. В завершении материала будет приведена подробная инструкция по установке.

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.

Соединение с использованием влагозащищенного зажима проводов СИП

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии. Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги. Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.

Скрутка не только ненадежный, но и небезопасный способ подключения

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

  • Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
  • Сечением жилы магистрали (мм2).
  • Сечением СИП (мм2).
  • Максимальной токовой нагрузкой (А).
  • Весом изделия (г).

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.

Характеристики соединительных зажимов НИЛЕД

Варианты маркировок

Как правило, маркировка изделий имеет следующий вид ААА ВВ/СС, где:

  • ААА – марка изделия.
  • ВВ – диапазон сечения магистральной жилы.
  • СС – диапазон сечения СИП.

Если число ответвительных проводов больше одного вариант маркировки АхСС, где А – число СИП, а СС – их максимальное сечение, например: 4х16, 2х16, 4х25.

Прокалывающие зажимы для проводов сип: принцип действия

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Конструкция прокалывающего зажима для СИП

Обозначения:

  • А – затягивающий болт.
  • В – герметичный корпус.
  • С – проушина под СИП.
  • D – проушина под магистральную жилу.
  • Е – колпачок, надевается на конец СИП для обеспечения изоляции.
  • F – контактная площадка для магистральной жилы.
  • G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

Прокалывающий зажим для соединения СИП-СИП

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

  1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
  2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

  1. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
  2. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
  3. Не допускается повторно пользоваться зажимами. На это есть несколько причин:
  • Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
  • зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
  • Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
  1. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
  2. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.
Накидные диэлектрические ключи

Разобравшись с нюансами, перейдем к порядку действий:

  1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
  2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
  3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
  4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Как демонтировать прокалывающий зажим для СИП?

В большинстве конструкций не предполагается возможность демонтажа. Если отвод не планируется использовать в дальнейшем, его откусывают, оставляя зажим на месте.

В тех конструкциях, где имеется разблокирующий болт, отсоединение производится путем его вращения (направление указано на корпусе). Следует учитывать, что в места «прокуса» изоляции будет проникать влага, поэтому необходима их герметизация.

разные способы и виды соединений

Самонесущий изолированный провод сегодня является наиболее востребованным материалом для проведения работ в области электроснабжения. Его использование способствует существенному повышению долговечности линий электропередачи и снижению затрат электричества. Чтобы подключить питание к внутренней электрической разводке вам необходимо осуществить соединение СИП с кабелем, выполненным из идентичного или другого материала.

Как соединить провода СИП/СИП — между собой

Сегодня многие предпочитают самостоятельно выполнять большую часть монтажных работ, в том числе и электрификацию территории частного двора. Чтобы ваш дом был подключен к электропитанию, может понадобиться соединение СИП кабеля между собой. Самым практичным и легким способом решить поставленную задачу является скручивание проводов с их последующей пайкой.

Самостоятельно и без профессиональных знаний можно соединить между собой два провода с алюминиевыми жилами, придерживаясь следующей инструкции:

  1. На обоих проводах нужно зачистить жилы на пару сантиметров.
  2. Соедините подготовленные кабеля, тщательно скрутив их между собой.
  3. Выполните спайку или сварку двух концов, используя специальное оборудование.
  4. Проведите тщательную изоляцию места, где было выполнено соединения проводов.

Роль изоляционного материала может выполнять изолента или специально разработанные для этой цели колпачки.

Также соединение проводов СИП можно осуществить с помощью обыкновенных болтов, которые наверняка найдутся в инструментах каждого хозяина. Профессиональные электрики утверждают, что правильное использование такой технологии обеспечивает соединению высокие показатели надежности, качества и долговечности. Еще одним преимуществом является простота и достаточно высокая скорость выполнения такого монтажа.

Для достижения желаемого результата достаточно придерживаться следующих рекомендаций:

  1. Выполните зачистку жилы на соответствующей подобранному болту длине.
  2. Загните подготовленный участок провода в форме петли.
  3. Полученную петлю аккуратно наденьте на болт.
  4. Сверху установите шайбу.
  5. Тщательно затяните гайку.

После выполнения описанных выше работ, обязательно проверьте прочность полученного соединения. Так вы обезопасите себя и близких от неприятных последствий.

Как правильно соединить провод СИП с медным кабелем?

Провести соединение СИП с медным кабелем вам может понадобиться при выполнении следующих задач по электроснабжению частных построек:

  • подключение энергоносителя к жилому дому с разводкой из медных проводов;
  • подсоединение к оборудованию или шинам распределительного щита.

Второй вариант подключения необходим при расширении сети электропитания от уже функционирующей щитовой к новым пристройкам или расположенным поблизости зданиям. В описанной ситуации достаточно воспользоваться шайбами или алюмомедными наконечниками. В небольших щитах, без шин, можно применить клеммники, которые присоединяются на дин-рейку. Сегодня достаточно просто подобрать детали, соответствующие необходимым вам параметрам, ведь на рынке представлено множество приспособлений от различных производителей.

Способы соединения сип провода с медным неизолированным кабелем

Наиболее простой способ, как соединить СИП с медным кабелем, — использовать специальные клеммы или прокалывающие зажимы. Основное преимущество подобных соединительных конструкций заключается в простоте монтажа, доступности и отсутствии необходимости использования дорогостоящих устройств.

Ошибка № 1: неправильное соединение СИП с неизолированными проводами

В современной сфере электроснабжения СИП являются наиболее востребованными материалами. Они различаются между собой не только техническими характеристиками, но также типом изоляции, количеством алюминиевых жил и их толщиной. С помощью рассматриваемого кабеля вы сможете реализовать самые разноплановые задачи. Но основная сложность их соединения заключается в возникающей при прямом контакте металлов химической реакции.

Одной из популярных ошибок является соединение СИП с кабелем из меди путем скрутки их жил. Прямой контакт этих металлов спровоцирует окислительный процесс, что спустя время станет причиной короткого замыкания в сети или даже возгорания проводки. Подобные неприятности могут спровоцировать выход из работоспособного состояния всей кабельной линии электроснабжения.

Соединение СИП кабеля и медного провода клеммами

При отсутствии возможности обратиться к специалисту для соединения двух разновидностей кабеля, рациональным решением будет покупка пружинных клемм.

Благодаря использованию этой технологии вы сможете самостоятельно справиться с поставленной задачей:

  • оголите жилы изолированного провода;
  • вставьте провод в отверстие клеммы;
  • жила фиксируется при помощи пружины.

Благодаря изготовлению клемм из специального материала, который дополнительно обрабатывается пастой, фиксируемые с их помощью провода не поддаются окислению. Таким образом, удается установить надежный контакт между энергоносителями.

Соединение СИП кабеля с медным проводом за счет ответвительных зажимов

Ответвительные системы зажима также известны многим электрикам и рядовым пользователям, как “орешки”. Эти изделия отличаются достаточно простой конструкцией, содержащей изолирующий короб, несколько винтиков и биметаллические пластины. Используется такое крепление преимущественно для присоединения кабеля к существующей ранее, замкнутой сети электроснабжения.

Чтобы созданное вами соединение было устойчиво и надежно, достаточно придерживаться следующего алгоритма:

  1. Тщательно снимите изоляцию с жил СИП.
  2. Вставьте кабель в короб зажима.
  3. Выполните фиксацию.

Однако такие конструкции подходят лишь для использования внутри помещения, ведь они не устойчивы к влиянию окружающей среды.

Подключение кабеля к СИП на опорном столбе

Для объединения кабеля на опорном столбе могут пригодиться прокалывающие зажимы или специальные соединительные гильзы. Монтаж при помощи описанных приспособлений достаточно прост, быстр, доступен и надежен. С помощью этих технологий возможно сделать отвод от основной линии электроснабжения.

Однако для использования специальных гильз вам понадобится специализированный ручной пресс, оснащенный шестигранной матрицей. Но, таким образом, вы обеспечите максимально прочное и герметичное соединение, которое сможет справиться с существенными нагрузками механического характера.

Подключение СИП к кабелю на фасаде

При направлении проводки от опоры к фасадной части здания, крепление кабеля может быть реализовано при помощи надежных и износоустойчивых анкеров. Объединить провода энергоснабжения и создать надежную сеть можно за счет использования прокалывающего зажима. Описанная нами технология поможет быстро, безопасно, доступно и надежно решить проблему с энергоснабжением частного дома или расположенных рядом с ним построек. К преимуществам соединительной комплектующей этого типа также можно отнести простоту выполнения установочных работ, доступную стоимость и устойчивость к пагубному воздействию окружающей среды.

Технические характеристики соединительных зажимов (гильз)

Если вам необходимо соединить между собой несущие провода в пролете, то для решения этой задачи следует использовать гильзы, механическая прочность которых составляет минимум 90% разрывного усилия кабеля.

Соединительные гильзы изготавливаются из алюминиевого сплава, который покрывается полимерной изоляцией. Внешний слой конструкции устойчив не только к климатическим нагрузкам, но и к воздействию ультрафиолетового излучения.

Как соединять гильзами СИП

Для создания максимально надежного и безопасного стыка достаточно придерживаться следующего алгоритма:

  1. Обрежьте лесенкой жилы различных фаз.
  2. Снимите изоляцию на участке, который будет находиться под зажимом.
  3. Вставьте провод в гильзу до упора в перегородку.
  4. Выполните обжимку всей конструкции при помощи гидравлического пресса.

Таким образом, вы обеспечите обработку всех фазных жил при помощи содержащейся внутри зажима контактной смазки.

Последовательность монтажа прокалывающих зажимов

Одним из наиболее надежных способов соединить два провода с различными сердцевинами является использование прокалывающих зажимов. Они предназначены для одноразового использования.

Устанавливайте такие конструкции согласно следующему алгоритму:

  1. Немного раскрутите болт для избежания повреждения изоляционного материала.
  2. Вставьте в гнездо с колпаком провод ответвления, а в свободную нишу — кабель абонента.
  3. Затяните рукой болт, что поспособствует надежному креплению проводов или же воспользуйтесь накидным ключом на 13.
  4. Затягивание необходимо осуществлять до достижения нужного усилия и срыва головки.

Ошибка: неправильный подбор соединительных гильз

При использовании прокалывающих зажимов недопустимо повреждение основной жилы или разрыв изоляционного материала. Такие неприятные последствия могут возникнуть в результате неправильного выбора гильзы. При выборе соединительных деталей основное внимание следует уделить сечению СИП.

Ошибка: не обжимаются соединительные гильзы

Если у вас возникли проблемы с обжимкой гильз, то, возможно, вы приобрели некачественную комплектующую. Обычно, изготовленные из твердого пластика, низкокачественные гильзы, лопаются при выполнении обжимки. Такая же проблема может наблюдаться при использовании несоответствующего прессовочного оборудования.

При правильном соединении проводов вы сможете обеспечить высокую надежность и долговечность сети энергоснабжения. Однако если вы желаете избежать этих сложностей, то достаточно завести СИП кабель к распределительному щитку.

Соединение сип с медным кабелем на вводе

Сип является проводом, который пользуется высоким спросом, поэтому важно знать, как именно им пользоваться. Это довольно новое решение в кабельной продукции, которое обладает рядом преимуществ. Используя его, вы отдаете предпочтение надежности, длительному сроку службы.

Нередко возникает необходимость соединять такую кабельную продукцию с привычным медным кабелем, важно узнать особенности подключения.

На что обратить внимание

Часто соединения является актуальным при подключении к дому или даче электроэнергии. Самым важным моментом в таком деле является выполнение технических условий. Они получаются в компании, которая подключает вас к общей электрической сети. В данной документации указываются рекомендуемые проводники, а также способ подключения.

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом. Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель. Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Внимание! Соединять провода, которые созданы из разных материалов, недопустимо. В таком случае, нельзя будет избежать появления коррозии.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

  • потребуется специальное приспособление;
  • такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
  • другая технология обеспечит большую прочность, нежели гильза.

СИП + СИП

Возможен и такой вариант, при этом важно учитывать поставленные вами цели.

Соединение проводов между собой может различаться по видам:

  • требуется для питания вашего здания;
  • соединение магистрали, когда не хватает длины.

В случае, когда не хватает провода по длине, должны использоваться специальные зажимы MJPT. В другом случае можно воспользоваться прокалывающим зажимом.

Полезное видео

Дополнительную полезную информацию вы можете почерпнуть из видео ниже:

Заключение

В заключение стоит сказать, что нужно быть предельно внимательным при осуществлении подключения, следовать данным советам. Такая простая информация позволит вам придерживаться техники безопасности, выполнять работу грамотно и профессионально.

Подключение провода СИП к дому.Статья vse-e.com / Новости

Этапы подключения

В данном случае весь процесс подключения можно разбить на несколько этапов. Это закупка необходимых материалов, подключение ответвительных проводов к дому и к магистрали.

Итак, для начала покупаем провод СИП необходимой длины. Если вы планируете выполнить однофазное подключение (то есть, фаза плюс ноль), можно использовать СИП 2х16. Дополнительно необходимо подобрать анкерные зажимы (самозатягивающиеся) в количестве 2 штуки, а также прокалывающие зажимы – 4 шт. Работы по подключению провода проходят поэтапно. Как правило, кабель раскатывается от опорной конструкции до объекта подключения. Отметим, что провод СИП не стоит раскладывать на земле, чтобы избежать повреждения изоляционного слоя. Профессионалы советуют пользоваться кабельными роликами. После этого на фасад дома крепится анкерный зажим вместе с проводом. Провод натягивается по направлению к опорной конструкции. При этом ввод в дом СИП должен быть на высоте не менее 2,75 метра, при умеренном натяжении, без провисаний.

СИП крепится на опорной конструкции с помощью второго анкерного зажима, который в свою очередь прикреплен к бетону с помощью кронштейна. Кронштейн закрепляется на опоре с использованием лент монтажных и скрепок. После этого кабель подключают к магистрали и к кабелю, обеспечивающему электропитания самого дома.

Подключение СИП к магистрали

Для проведения данного подключения используются прокалывающие зажимы. Они имеют свою уникальную конструкцию, где не требуется предварительная зачистка изоляционного слоя проводов. Зажим имеет два гнезда, куда вставляется провод и просто затягивается общим болтом.

Промежуточная арматура и арматура для основного ответвления СИП

1 Анкерный зажим
2 Анкерный кронштейн
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
8 Комплект промежуточной подвески КПП-1500
10 Зажим прокалывающий ответвительный ЗПО

Иногда на опоре устанавливается щиток с окошком и счетчиком, чтобы была возможность проверяющим органам проводить контроль. Либо щиток устанавливают на фасаде дома. Правильным будет и тот, и другой вариант.

Как подключить СИП по фасаду дома

9 Анкерный зажим для проводов абонента ЗАБ-25
11 Кронштейн анкерный для крепления проводов абонентов КАБ-25
12 Крепеж фасадный КФ

Отметим, что есть два варианта подключения. Так, можно завести СИП прямо в дом и для этих целей Вам подойдет только СИП 4. Либо состыковать кабель СИП и кабель электропитания дома. В данном случае профессионалы советуют использовать кабель ВВГнг.
При этом, СИП и кабель ВВГнг соединяются с использование прокалывающего зажима. Кабель любого типа вводится в дом с помощью гильзы, а если дом деревянный, то гильзу необходимо покрыть негорючим материалом. На вводной кабель ставят двухполюсной или 4-х полюсной автомат. В нашем случае подойдет именно 2-х полюсной.

Соединение СИП и ВВГнг по фасаду здания

1.Кронштейн;
2.Анкерный зажим;
3.СИП;
4.Зажимы прокалывающие;
5. Кабель ВВГнг в гофре.


Приведем несколько вариантов подключения провода СИП в зависимости от задачи с использованием арматуры, креплений, зажимов.

Промежуточная арматура СИП для основной линии

3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
8 Комплект промежуточной подвески КПП-1500

Анкерное крепление и соединение СИП с силовым кабелем

1 Анкерный зажим ЗАН-1500
2 Анкерный кронштейн КА-1500
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20

Анкерная арматура и зажимы для подключения СИП к голым проводам

1 Анкерный зажим ЗАН-1500
2 Анкерный кронштейн КА-1500
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
14 Зажим прокалывающий ответвительный для соединения СИП с голым проводом ЗПГО

Двойное анкерное крепление СИП при углах отклонения линии 90°

1 Анкерный зажим ЗАН-1500
2 Анкерный кронштейн КА-1500
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20

Двойное анкерное крепление СИП при отклонении направления линии ≤100° с установкой ОПН

1 Анкерный зажим ЗАН-1500
2 Анкерный кронштейн КА-1500
3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
10 Зажим прокалывающий ответвительный ЗПО
15 Ограничитель перенапряжения ОПН

Промежуточная арматура СИП и арматура для повторного заземления

3 Стяжки нейлоновые усиленные КСУ
4 Лента крепежная из нержавеющей стали ЛКС-2007
5 Скрепы (бугель) из нержавеющей стали СМ(БМ)-20
8 Комплект промежуточной подвески КПП-1500
10 Зажим прокалывающий ответвительный ЗПО
14 Зажим прокалывающий ответвительный для соединения СИП с голым проводом ЗПГО

Оконцевание СИП абонентов

12 Крепеж фасадный КФ
13 Наконечник изолированный алюмомедный НИАМ

Автор: МЕГА КАБЕЛЬ

Эту страничку еще ищут в сети по ключевым запросам: зажим для соединения СИП с кабелем, как соединить провод СИП, клеммы для соединения сип с кабелем.

Соединение сип с медным кабелем

Как соединить СИП с медным кабелем

Ввод электричества в дом делается по определенным правилам. От этого зависит безопасность и работоспособность системы подключения, которая должна функционировать не один десяток лет.

Подача электроэнергии в деревянный дом

На фото показано, как делается подключение электричества в деревянный дом. Как соединить самонесущий изолированный провод провод подключения к магистрали, закрепленный на анкер, а слева – “домашний” кабель в дом, проложенный в гофре по стене (обычно – ВВГ или ВВГнг).

Подача электроэнергии через СИП

Подключение к жилому дому электричества производится чаще всего с использованием самонесущего изолированного провода СИП. Он состоит из нескольких фазных алюминиевых жил, покрытых полиэтиленовой прочной изоляцией (сшитый полиэтилен), и нулевой несущей. Она может быть с изоляцией или без нее. Часто для ответвлений применяют провод без нулевой несущей жилы (СИП-4, СИП-5).

По сравнению с обычным кабелем СИП имеет следующие преимущества:

  1. Подключение можно выполнить своими руками. Если линия электросети обесточена, процесс подключения совершенно безопасен. Но при отсутствии навыков работы с электричеством лучше обратиться за помощью к электромонтажникам.
  2. Надежность передачи электроэнергии в любых климатических условиях. Провод выдерживает высокую и низкую температуру, порывы ветра и действие осадков.
  3. Низкая цена и долговечность.

СИП имеет преимущества также перед оголенными проводами, которые также прокладывают по воздуху:

  • не требуются фарфоровые изоляторы;
  • уменьшается расстояние между жилами;
  • нет перехлестываний проводов между собой под действием ветра;
  • уменьшаются реактивные потери за счет наличия изоляции;
  • упрощается монтаж провода.

Марки СИП

  1. СИП-1 – с оголенной нулевой жилой. Применяется для магистральных линий и ответвлений.
  2. СИП-2 – с изолированной нулевой жилой. Используется для осветительных сетей, передачи электроэнергии через магистрали и ответвления.
  3. СИП-3 – одножильный изолированный провод для высоковольтных сетей.
  4. СИП-4, СИП-5, СИП-5нг – два или четыре скрученных изолированных провода без нулевой несущей жилы. Применяются для ответвлений от магистралей к домам.

На рисунке изображены конструкции разных проводов СИП в сечении.

Устройство проводов СИП разных марок

Соединение разнородных проводов

Ввод в дом обычно выполняется через кабель типа ВВГ. Соединять напрямую медные и алюминиевые проводники не рекомендуется. Из-за высокого сопротивления место контакта нагревается и быстро выходит из строя. Однако существуют простые способы создания соединений разнородных проводников.

За основу взято исключение их непосредственного контакта. Простейший способ – применение болтового соединения. Здесь понадобятся болт, гайка, несколько шайб и гровер, чтобы контакты со временем не ослабевали. При затяжке болта между проводниками устанавливается шайба, защищающая их от непосредственного прикосновения. Будет еще лучше, если ее залудить.

Соединение медного и алюминиевого проводов между собой болтом с гайкой

Затем соединение следует замотать изоляционной лентой.

Распространенный способ соединения разнородных проводников – использование клеммников. Можно использовать обычную клеммную колодку, но есть специальные, например, клеммы Wago, а также серии 222, 773, 2273, где соединение производится без винтов. Способ подходит для проводов небольших сечений.

Кабельные жилы на вводе имеют большой диаметр и здесь лучше применять напрессованные на них алюмомедные гильзы.

Соединение СИП с кабелем ВВГ

Для ввода применяется СИП-4 или СИП-5 с жилами на 16 мм 2 . Меньший размер запрещен ПУЭ, а этого допускаемого сечения будет больше чем достаточно. Число жил может быть 2 или 4, в зависимости от того, какое подводится питание – однофазное или трехфазное. Для ответвлений также применяется провод марки СИП-2 с несущей нулевой жилой.

По стандарту максимальный пролет для навесного провода составляет 25 м. Если расстояние от строения до ЛЭП больше, устанавливается промежуточная опора с поддерживающим зажимом.

На опоре магистральной линии делается ответвление. К стене СИП крепится с помощью кронштейна с анкерным зажимом. Зажим для несущего провода СИП-2 выполнен в виде зажимной плашки (рис. а), а для СИП-4 применяется зажим с захватом одновременно всех жил, натяжение между которыми распределяется равномерно (рис. б).

Анкерные зажимы для СИП- 2 (а) и СИП-4 (б)

Жилы медного кабеля ВВГ, входящего в дом, соединяются с проводом с помощью прокалывающих зажимов (обведены красной линией на рис. а). Они гарантируют электрическое соединение проводников без снятия изоляции.

Соединение СИП с кабелем ВВГнг прокалывающими зажимами: а – монтаж СИП на стену дома; б – устройство прокалывающего зажима на два провода

СИП с медным проводником соединяется следующими способами:

  1. Прокалывающие зажимы (рис. б). Провода с изоляцией вставляются в отверстия зажима, после чего затягивается верхний болт. Герметичный корпус устройства изготовлен из полимера, армированного стекловолокном. Он надежно защищает соединение от попадания влаги и устойчив к ультрафиолету. Затяжка может производиться одним болтом или раздельно для каждой жилы.
  2. Ответвительные сжимы (фото ниже). Конструкция включает 3 пластины из биметалла и винты для их стяжки. Жилы зачищаются, вставляются между пластинами и фиксируются. Сверху надевается изолирующая коробка. Соединение “орешками” является предпочтительным для алюминиевых проводов, чувствительных к насечке от шипов.
  3. Гильзы. Жилы зачищаются, вставляются в гильзу и обжимаются прессом. На место соединения надевается термоусадочная трубка с гелем внутри для герметизации.

Ответвительные сжимы (“орешки”) для соединения проводов

Альтернативным решением является непосредственный ввод СИП в электрощит дома, после чего делают разводку внутри. Энергоснабжающая компания разрешает применять подобные проекты, поскольку всякий разрыв на вводном кабеле создает лазейку для хищения электроэнергии.

По сгораемым конструкциям алюминиевые кабели ПУЭ прокладывать запрещают. Здесь потребуется переход на медный кабель, например, ВВГнг.

При любом выбранном варианте ввода следует запросить у Энергосбыта технические условия и выполнить работу в соответствии с ними.

Прокалывающие зажимы для подключения кабеля герметичны и доступны для осмотра. Чтобы у Энергосбыта не появились вопросы о возможности хищения электричества, можно установить зажимы со срывающейся головкой, которые невозможно разобрать.

Подключение можно сделать ко входу обычного двух,- или четырехполюсного автомата. СИП является жестким проводом и подключать его не очень удобно. С выходом автомата соединяется обычный кабель, что обеспечивает надежный переход. Автомат предпочтительней располагать снаружи дома в закрытом опломбированном боксе. Его номинал выбирается выше, чем у защиты домашней системы.

Другим преимуществом данного способа является то, что изоляция СИП не рассчитана на прокладку внутри дома. Ее контакт с любой поверхностью является нежелательным. Кроме того, полиэтилен является горючим материалом, хотя провод сечением 16 мм 2 трудно нагреть до температуры воспламенения при наличии автомата. Если прокладывать внутри дома, то следует выбрать марку СИП-5нг, где изоляция не распространяет горение.

Слабым местом является ввод через стену. В деревянных домах прокладка делается через металлическую трубу. В остальных случаях достаточно проложить пластиковую.

По вводу электричества у специалистов могут быть разные точки зрения. Чтобы его не пришлось впоследствии переделывать, проект подключения следует заранее согласовывать с Энергосбытом.

Типы прокалывающих зажимов для СИП

  1. Р4 – малогабаритный зажим для подключения абонента и уличного освещения (рис. а ниже). Применяются контактные пластины из алюминия или луженой меди.
  2. P616R – для ввода в дом и уличного освещения (рис. б). Контактные пластины зажима выполнены из луженой меди.
  3. Р645 – для соединения СИП с медным или алюминиевым ответвлением (рис. в).

Перечисленные типы зажимов служат для соединения жил из меди или алюминия между собой. Их можно устанавливать на линиях, работающих под напряжением. Вторичный монтаж не возможен из-за срывной головки болта, выполненной из сплава алюминия.

Прокалывающие зажимы для СИП: а – Р4; б – Р616; в – Р645

Монтаж. Видео

Каким образом осуществляется прокладка кабеля СИП к дому, можно узнать, просмотрев это видео.

Общим при соединении алюминиевых и медных жил является то, что не допускается непосредственный контакт проводников. Между ними всегда должен устанавливаться промежуточный элемент, например, шайба. Для подключения медного кабеля к СИП применяются разные устройства, лучшим из которых является прокалывающий зажим, обеспечивающий надежный контакт и герметичность.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

  1. Заполните заявку
  2. Получите предложения с ценами от мастеров
  3. Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

Соединение проводов с жилами из разнородных металлов – это процесс довольно простой. Как и при осуществлении электромонтажных работ любого характера, здесь необходимо соблюдать определенные требования безопасности и следовать рекомендациям специалистов.

Как соединить СИП с медным кабелем?

Это, пожалуй, один из самых актуальных вопросов для людей, занявшихся работами с электропроводкой. Не секрет, что в нашей стране сейчас активно развивается частное строительство. Причем многие по ряду обстоятельств предпочитают все работы проводить своими руками. Это относится и к электромонтажным процедурам.

Прокладка электросетей для частных домов или хозпостроек чаще всего осуществляется с использованием самонесущих силовых изолированных проводов (СИП кабелей), которые обладают массой преимуществ именно для монтажных работ. Основные достоинства СИП проводов:

  • безопасность – электромонтажные работы могут проводиться своими руками. Не обязательно прибегать к услугам профессиональных электриков, так как конструкция проводов такого типа обеспечивает абсолютную безопасность процесса. Но если у вас нет навыков работы с электричеством, то лучше не рискуйте и позовите на помощь опытного специалиста
  • надежность – СИП провода обеспечивают устойчивую передачу тока в любых условиях
  • эксплуатационные характеристики – кабели такого типа можно использовать в различных погодных условиях, при любых температурах. Они достаточно прочны, чтобы выдерживать сильные порывы ветра, и выполнены из особых материалов, сохраняющих гибкость и эластичность при сильных морозах

И, конечно, немаловажным фактором является то, что СИП провода можно соединять с кабелями других видов, имеющих жилы из разнородных металлов.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Соединение СИП кабеля с медным проводом при помощи клемм

Если вам необходимо соединить СИП кабель с медным голым неизолированным проводом в домашних условиях, а вы не хотите (либо не имеете возможности) обращаться к специалистам – купите пружинные клеммы. Они стоят недорого, но позволяют соединить провода с жилами из разнородных металлов быстро и безопасно.

Сам процесс соединения проводов проходит в несколько этапов:

  • с провода снимается изоляция
  • оголенная жила вставляется в специальное отверстие в клемме
  • жила фиксируется пружиной

Соединение проводов с жилами из разнородных металлов проблематично не из-за качественных характеристик материалов или сложности процесса, а потому, что алюминий и медь имеют различную степень окисления: алюминий окисляется практически моментально при соприкосновении с внешними факторами, а медь делает это очень медленно. В результате в месте соединения образуется пленка, которая препятствует созданию надежного контакта.

Пружинные клеммы производятся из специального материала, который обработан пастой, предотвращающей окисление проводов, что обеспечивает надежное соединение и устойчивый контакт между ними.

Соединение СИП кабеля и медного провода с помощью ответвительных сжимов

Ответвительные сжимы в простонародье называются «орешками» и используются в основном для подсоединения кабеля к уже имеющейся линии без разрыва. Конструкция сжима достаточно проста: изолирующая коробка, внутри которой есть три биметаллических пластины, а также несколько винтов.

Для создания надежного и устойчивого контакта необходимо зачистить металлические жилы, вставить в «орешек» и зафиксировать. Данный способ соединения достаточно прост, что позволяет использовать его для прокладки частной электросети.

Болтовое соединение проводов

Если вам нужно создать действительно прочное и надежное соединение проводов из разных металлов, но у вас нет под рукой специальных приспособлений для этого – воспользуйтесь обыкновенным болтом, шайбой и гайкой. Процесс соединения не слишком сложен:

  • зачистите металлические жилы обоих проводов. Длину участка зачистки определите самостоятельно. Обычно бывает достаточно двух-трех сантиметров, но если болт имеет большой диаметр, то длину участка зачистки можно увеличить
  • сделайте из зачищенных проводов петли и наденьте одну из них на болт
  • сверху расположите промежуточную шайбу и наденьте вторую петлю
  • далее опять надевается шайба, а на нее гайка

После того, как гайка будет помещена на последнюю промежуточную шайбу, необходимо взять ключ подходящего диаметра и тщательно ее затянуть. Когда вы выполните все работы, не забудьте проверить прочность соединения – чем плотнее будет закручена гайка, тем устойчивее будет контакт.

Соединение СИП между собой и с медным кабелем

Самонесущий изолированный провод (СИП) в последнее время стал самой популярной кабельной продукцией для монтажа сетей электрификации частных домов, дач и других объектов недвижимости. До его появления на рынке, для создания воздушных линий электропередач в основном использовались различные виды изолированных или неизолированных проводов и кабелей, которые имели ряд существенных недостатков. СИП полностью лишен всех этих недостатков, поэтому его популярность столь высока. Вот только методика соединения самонесущего провода между собой и с другими типами кабеля не всегда понятен рядовому пользователю!

В процессе электрификации частных домов, дач и других строений обязательно возникает вопрос, как соединить СИП с медным кабелем, другим видом проводов, а также между собой. От этой операции зависит надежность и работоспособность всей электрической сети объекта. Несоблюдение правил монтажа может привести не только к потере контакта между отдельными частями системы энергообеспечения здания, но и к более серьезным негативным последствиям.

Провода СИП изготовлены из алюминия. Этот металл подвержен быстрому окислению в воздушной среде и на его поверхности образуется пленка с высоким сопротивлением электрическому току.

Медные проводники не имеют такого негативного свойства, поэтому их прямое соединение с алюминиевыми жилами может привести к потере работоспособности всей кабельной линии. В этой статье мы рассмотрим следующие вопросы: соединение и монтаж проводов СИП с разными видами кабельных изделий, а также их соединение между собой.

Соединение СИП с медным кабелем

Этот вид соединения используется очень часто. Вы обязательно столкнетесь с ним в следующих ситуациях: при вводе в дом медного кабеля, который необходимо соединить с самонесущим проводом, и при присоединении СИП к контактам из меди внутри распределительного щита. Подключение СИП к медным шинам электрощита решается очень просто. Для этой операции необходимо использовать специальные наконечники или шайбы, предотвращающие контакт алюминия с медью. Конечно, наконечники технически более правильный вариант. Они изготовлены из двух частей алюминиевой и медной, сплавленных в одно монолитное изделие.

Наконечник опрессовывается на жиле СИП и без проблем присоединяется к медному контакту шины распределительного щита. Более простой вариант — это разделить медь и алюминий шайбой, но такой контакт крайне ненадежный и использовать его не рекомендуется. Непосредственный монтаж СИП на клеммы распределительного щита выполняется в тех случаях, когда данное устройство установлено на столбе линии электропередач или на внешней стене строения. Ввод в дом самого самонесущего провода используется очень редко, для этого предназначены медные кабели ВВГ и другие. В этом случае необходимо правильно соединить СИП с медным кабелем, о чем мы расскажем ниже.

Соединение СИП с кабелем ВВГ

При вводе в строение электрической линии чаще всего используется кабель ВВГ или другая однотипная марка медного проводника. Прямой контакт медных и алюминиевых жил при монтаже крайне нежелателен. В этом случае в месте соединения возникает повышенное сопротивление электрическому току, что приводит к перегреву проводников, ускоренной коррозии и разрушению. Разрыв контакта может привести к различным негативным последствиям, вплоть до возникновения пожара. Чтобы этого не случилось следует использовать специальные способы отделения друг от друга медных и алюминиевых жил.

Самым простым из них является соединение медной и алюминиевой жилы при помощи резьбового соединения. Для этого варианта понадобиться стальной болт с гайкой подходящего диаметра, несколько простых шайб и одна граверная. Монтаж такого соединения очень прост: между разнородными жилами устанавливается шайба, препятствующая непосредственному контакту меди с алюминием. Шайбы желательно выбирать покрытые чистым оловом или припоем на его основе. После затяжки болта соединение необходимо обмотать изоляционной лентой. Этот способ очень простой, но крайне ненадежный, поэтому его практически не используют.

Для более качественного и надежного соединения СИП с медным кабелем используются совершенно другие способы, которые выполняются с применением специально разработанных соединительных элементов, таких как прокалывающие зажимы, монолитные алюминиево-медные гильзы и разветвительные сжимы. Рассмотрим каждый вариант в отдельности.

  1. Прокалывающие зажимы. При этом способе изоляция с жил соединяемых кабелей не снимается. Медный и алюминиевый проводник с изоляционным слоем вставляется в соответствующее отверстие зажима, после чего вся конструкция стягивается резьбовым соединением. Затяжка может выполняться как одним верхним болтом, так и отдельными ботами для каждой жилы соединяемых кабелей. Корпус прокалывающего зажима изготовлен из прочного полимерного материала с армированием стекловолокном. Он обеспечивает надежную защиту соединению от воздействия негативных факторов внешней среды.
  2. Разветвительные сжимы. Среди специалистов их называют «орешками». Эти соединительные элементы имеют в своей конструкции три биметаллические пластины и стягивающие болты, которые заключены в защитный корпус. Для соединения СИП с медным кабель необходимо снять изоляцию с жил, вставить между пластинами и зафиксировать болтами. Использование сжимов является более предпочтительным для алюминиевых жил самонесущих проводов, так как они очень чувствительны к возникающим насечкам от шипов прокалывающих зажимов.
  3. Биметаллические гильзы. Эти соединительные элементы изготовлены из медных и алюминиевых деталей, объединенных в одну монолитную конструкцию. Соединение разнородных жил осуществляется методом опрессовки. Проводники зачищаются, вставляются в гильзу, которая опрессовается специальным инструментом, тем самым создавая надежный контакт. Место соединения герметизируется специальной термоусадочной трубкой, наполненной изолирующим гелем. Под воздействием высокой температуры трубка сжимается и надежно защищает контакт от негативного воздействия внешней среды.

Альтернативой всем вышеперечисленным способам соединения самонесущих изолированных проводов с медным кабелем ВВГ или другим марками является непосредственный ввод в строение СИП с подключением к электрощиту. Правила ПУЭ и требования энергоснабжающих организаций не запрещают такой вариант, так как он уменьшает возможность хищения электроэнергии.

Важно! По деревянным и другим конструкциям, которые могут гореть, прокладка СИП запрещена нормами ПУЭ (правил устройства электроустановок). В этом случае необходимо сделать переход с самонесущего кабеля на медный такой как ВВГ или любой другой подходящей конструкции.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Внимание! При монтаже прокалывающих зажимов не допускается их повторная установка, так как зажимная головка изделия одноразовая. Нельзя устанавливать в одно гнездо зажима более одной жилы.

Заключение

Для электрификации частного дома, дачи или другого небольшого объекта можно применять различные варианты подключения к магистральной линии. Ввод в строение по воздуху лучше всего делать с использованием СИП, тем более что создание ответвления от магистрали, переход на медный кабель и подключение к щитку самонесущего провода может выполнить человек, обладающий начальными знаниями в области электротехники. Но, конечно, лучше пригласить специалиста, особенно для создания ответвления на несущем столбе магистральной линии. Не экспериментируете, если вы не уверены в собственных силах! Это все, что мы хотели рассказать о соединении кабелей СИП с медными проводниками, а также между собой.

Видео по теме

{SOURCE}

Как соединить СИП и кабель?

При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.

Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.

Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.

Можно ли использовать прокалывающий зажим  для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция  у них разная и никто не может гарантировать результат. Пока не попробуешь  — не поймешь

Соединение СИП с кабелем.

Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.

Почему 16мм? – см. Подключение PEN-проводника в частном доме.

Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:

1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.

Гильза+лента

Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).

После опрессовки гильзу изолируем лентой самоспекающейся СП.

Самоспекающаяся лента СП  изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.

2 Гильза медная луженая соединительная + термоусаживаемая труба.

Гильза + термоусаживаемая трубка

В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету.  Здесь главное не забыть сначала надеть трубку на провод.

Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).

А что скажут электромонтажники по соединению СИП и кабеля? Что на практике используется?

Советую почитать:

Руководство по соединителям с прокалыванием изоляции

Руководство по разъемам с прокалыванием изоляции

Разъем с прокалыванием изоляции - это тип электрического разъема, в котором используется процесс соединения для прокалывания или смещения изоляции провода или кабеля для создания проводящего пути с проводником внутри. Они также широко известны как зажимы для прокалывания изоляции, соединители смещения изоляции и отводы для проводов. Использование соединителя с прокалыванием изоляции позволяет обойтись без снятия изоляции с проводника перед подключением.Ниже мы объясняем доступные распространенные типы и предлагаем преимущества и недостатки использования таких соединителей с прокалыванием изоляции.

1 - Что такое соединитель с прокалыванием изоляции?

2 - Характеристики и надежность соединителя с прокалыванием изоляции

3 - Тип контакта

4 - Способы подключения

5 - Соединительный наконечник

6 - Вывод: пробивные зонды

1 - Что такое соединитель с прокалыванием изоляции?

Разъемы с прокалыванием изоляции

разработаны специально для диагностики, тестирования или быстрого подключения к проводам в цепи с минимумом суеты, когда клеммное соединение находится в труднодоступной зоне или не подходит для отключения.Они доступны в различных размерах, типах контактов и формах соединений, и их использование во время электрических испытаний является быстрым, эффективным и надежным, поскольку не требует зачистки или скручивания проводов. Быстрая установка и минимальная очистка в сочетании с надежной производительностью сделали разъемы для прокалывания изоляции популярными во многих отраслях промышленности. Примеры приложений для электрических испытаний: электромонтажные станки, электронные замки, сигнализация, сетевые и телекоммуникационные кабели. Эти низковольтные цепи идеально подходят для разъемов с прокалыванием изоляции.

2 - Характеристики и надежность соединителя с прокалыванием изоляции

Соединители

с технологией пробивки изоляции предназначены для создания полупостоянного соединения металл-металл между проводником провода и соединителем, пробивающим изоляцию. Существует множество факторов, влияющих на их производительность и надежность соединения. К ним относятся:

  • Тип контакта
  • Способ подключения
  • Конструкция соединительного наконечника

3 - Тип контакта

Надежность соединения напрямую влияет на работу соединителя с прокалыванием изоляции во время электрических испытаний. Чаще всего используются контакты с одной иглой или набором из нескольких игл, которые часто называют «гвоздями». Количество или размер этих заостренных игл, протыкающих изоляцию, напрямую влияет на качество соединения. Правильный тип контакта для вашего приложения имеет решающее значение. Если игла слишком мала, она будет пытаться пробить изоляцию, что сделает соединение слабым или прерывистым, что приведет к ошибочным результатам. Слишком большое отверстие, проделанное иглой (ами), не заживет, и возможно повреждение проводника из-за коррозии или попадания грязи в изоляцию.Тип контакта игольчатого ложа обычно предпочтительнее для кабелей меньшего диаметра, так как одиночная игла может легко пропустить внутренний проводник. Ложе из гвоздей увеличивает надежность установления положительного соединения. Просмотрите оба типа контактов ниже;

4 - Способы подключения

Еще одним важным фактором, влияющим на надежность зажима для прокалывания изоляции, является способ подключения. Достаточная сила, чтобы удерживать контактный интерфейс на месте, имеет решающее значение для обеспечения прочного и надежного соединения для электрических испытаний.Способы соединения обычно подходят для различных применений, и доступны следующие методы: винтовые, подпружиненные и ручные. Некоторые будут комбинировать два метода, чтобы максимизировать вероятность хорошего первого подключения. Ниже мы рассмотрим различные методы и объясним их преимущества и недостатки.

Винтовое соединение

Винтовые зажимы для прокалывания изоляции устанавливаются медленнее, чем пружинные и прокалывающие вручную разъемы. Хотя соединение более прочное и надежное для более длительных периодов электрических испытаний.Разумный доступ вокруг провода необходим, чтобы техник мог затянуть прокалывающий соединитель, чтобы обеспечить хорошее соединение.

Преимущества

  • Тестирование без помощи рук
  • Личное заверение разъем затянут
  • Очень надежное соединение
  • Прочный

Недостатки

  • Более медленная установка
  • Избыточное давление может повредить внутренние жилы проволоки
  • Ограничено приложениями, в которых провода достаточно доступны, чтобы можно было закрепить соединение.

Пружинные соединения

Соединители для прокалывания изоляции с подпружиненными соединениями зависят от натяжения пружины, погружающей иглу в изоляцию для создания контакта. Пружина - упругий объект, накапливающий механическую энергию. Энергия пружин зависит от; размер, материал и номера катушек. Переносной характер этих пробников часто ограничивает максимальное допустимое напряжение.

Преимущества:

  • Надежное соединение
  • Быстрое подключение
  • Рентабельность

Недостатки:

  • Сокращенный срок службы, поскольку пружина со временем изнашивается, что приводит к ослаблению соединения
  • Слабая пружина может с трудом пробить затвердевшую изоляцию, которая часто встречается на старых проводах, подвергшихся воздействию тепла

5 - Соединительный наконечник

Соединители с прокалыванием изоляции будут иметь некоторую форму на конце соединителя, которая предназначена для облегчения позиционирования подключаемого провода. Обычно это имеет форму V или U с радиусом, подходящим для того, чтобы провода, для которых предназначен разъем, располагались по центру под иглой (ами). Также можно найти наконечники с удлиняющими крючками со встроенной иглой для захвата проводов в челюсти.

Импортировать выбор соединителя с прокалыванием изоляции, который рассчитан на диапазон диаметров проводов, с которыми вы их используете. Идеально, чтобы проволока располагалась по центру наконечника, чтобы игла (-ы) проникала точно в центр проволоки.Если наконечник слишком большой с проволокой малого диаметра, возможно, что проволока неправильно вставлена ​​в наконечник, и игла (и) не попадает в проводник или плохо соединяется. Если наконечник соединителя слишком мал для провода большого диаметра, игла может отодвинуть изоляцию в сторону и снова пропустить провод. Это особенно важно, если точку подключения трудно увидеть во время подключения.

Наконечники

V-образной формы лучше всего подходят для более широкого диапазона проводов, и технический специалист может помочь процессу подключения, слегка натянув разъем на провод, чтобы он располагался по центру в нижней части буквы «V».

6 - Вывод: разъем для прокалывания изоляции

Соединители с прокалыванием изоляции чаще всего используются во многих приложениях; автомобильная диагностика; телекоммуникации, охранная сигнализация и декодеры. На рынке имеется ряд специализированных разъемов, использующих различные типы контактов, размеры и типы соединений, а также различные конструкции наконечников для облегчения позиционирования проводов. Чтобы выбрать правильный разъем с прокалыванием изоляции для вашего приложения, рекомендуется использовать подход «работать в обратном направлении» и оценить, какие провода вы планируете тестировать.Оттуда определите точные требования к соединителю с прокалыванием изоляции по диаметру провода, типу контакта и способу подключения. Многие соединители с прокалыванием изоляции могут обслуживаться в различных сферах, однако использование правильного инструмента для работы обычно делает задачу быстрее, безопаснее и точнее.

Зажим для прокалывания с высокой изоляцией для верхнего пучка кабелей ABC с 2 срезными болтами Galavanzied (JBC-3)

Зажим для прокалывания с высокой изоляцией для связки подвесных кабелей ABC с 2 срезными болтами Galavanzied (JBC-3)

Приложение

Этот соединитель с прокалыванием изоляции подходит для всех типов проводов LV ABC

Этот разъем был разработан для сервисных подключений в линиях LV ABC.

Простота установки в сочетании с превосходными механическими, электрическими и экологическими характеристиками позволяет получить соединитель, способный подключать алюминиевые или медные многожильные проводники.

Описание

Лезвия из алюминиевого сплава, заключенные в формованный пластик и окруженные герметиком, обеспечивают электрический контакт в воздушных распределительных сетях низкого напряжения. Одна гайка управления крутящим моментом стягивает две части соединителя вместе и срезается, когда зубцы пробивают изоляцию и соприкасаются с жилами проводника.

Представления

Этот разъем полностью соответствует французскому стандарту NFC 33 020 и новому европейскому стандарту EN 50483 (класс разъема 1):

  • Механические испытания разъема
  • Механические испытания кабелей
  • Испытание напряжением под водой (6 кВ в течение 1 мин)
  • Испытание на электрическое старение
  • Экологические испытания (климатические и коррозионные)

Особенности и преимущества

  • Диапазон измерения - Оборудован срезной головкой для обеспечения надежного момента затяжки
  • Принимает медный проводник - Рабочая температура от -55 ° C до + 55 ° C
  • Водонепроницаемый - Температура монтажа от -20 ° C до + 55 ° C
  • Гибкие концевые заглушки с невыпадающими концами - Могут быть установлены на сети под напряжением, если отвод не находится под нагрузкой
  • Все компоненты невозможно удалить. Не рекомендуется повторно использовать IPC после удаления.

Арт. № Секция главного провода Участок ответвления Болт
JBC-0 25-70 6-35 1
JBC-1 35-70 6-35 1
JBC-2 35-150 35-150 1
JBC-3 50-240 50–150 2

Пинцет для пирсинга | Инструменты и зажимы для прокалывания

2 доллара. 00

Приемные трубки используются при прокалывании для безопасного ввода иглы для прокалывания. Приемные трубки бывают 4-х различных размеров и имеют длину 3 дюйма. Один конец наклонен под углом 45 градусов для облегчения прокалывания.

2 доллара.00

Конические штифты изготовлены из нержавеющей стали 304, их можно автоклавировать и использовать повторно. Конические штифты используются для растягивания пробивного отверстия.

4,00 долл. США

Пинцет Forester с прорезью на конце - один из самых популярных зажимов для пирсинга.Специально для пирсинга языка.

4,00 долл. США

Щипцы Forester с концом без прорезей используются для различных пирсингов тела. Специально для пирсинга языка.

4,00 долл. США

Щипцы Пеннингтона с прорезями на конце - одни из самых популярных зажимов, используемых для пирсинга. Эти зажимы используются для различных пробивных работ.

4,00 долл. США

Щипцы Пеннингтона с концом без прорезей - одни из самых популярных зажимов, используемых для пирсинга. Они используются для множества пирсинговых работ.

5,50 долл. США

Микродермальные поверхностные анкерные щипцы - важный инструмент для использования с кожными анкерами. С помощью храповика, чтобы надежно удерживать штифт кожного фиксатора во время процесса введения.Изготовлен из нержавеющей стали.

5,50 долл. США

Щипцы Micro Dermal Jewelry имеют длину 5 дюймов с ромбовидными губками. Идеальный инструмент для удержания украшенной драгоценными камнями верхней части кожи при установке кожного фиксатора.Изготовлен из нержавеющей стали.

3,50 доллара США

Инструмент Micro Dermal post используется для установки дермального якоря. Наденьте кожный фиксатор на штифт. Им можно вставить дермальный якорь в пирсинг.Изготовлен из нержавеющей стали.

6,00 долл. США

Щипцы для перегородки длиной 6 дюймов с трубками, достаточно большими, чтобы через них можно было легко пройти иглу 10 г.. Предназначены для пирсинга перегородки, их также можно использовать для выравнивания пирсинга ушей, пирсинга сосков, бровей и любых других пирсинговых щипцов. использовал.

5,00 долл. США

Кровоостанавливающие щипцы длиной 5 дюймов с храповым механизмом - отличный универсальный инструмент для прокалывания. Изготовлен из нержавеющей стали.

6 долларов.00

5-дюймовые клещи для открывания колец с маленьким наконечником, идеально подходят для открывания пленок от 1/4 'до 5/8' '.

6,00 долл. США

Клещи для открывания колец 5 дюймов, идеально подходят для открывания невыпадающих колец размером 1/2 дюйма и более.

6,00 долл. США

Используется для закрытия растянутых невыпадающих колец. 5 дюймов в длину с нескользящей ручкой для облегчения использования.

6 долларов.00

Используется для закрытия растянутых невыпадающих колец. 6 дюймов в длину с нескользящей ручкой для облегчения использования.

1,25 доллара США

Одноразовые зажимы для пирсинга поставляются в индивидуальной упаковке и предварительно стерилизованы для одноразового использования.Они доступны либо с закругленным концом с прорезями, либо с концом с треугольными прорезями. Продается индивидуально или коробкой по 30 зажимов.

Купить кабельные зажимы онлайн по оптовой цене ⭐ UScomService производитель

Для подключения сети понадобится зажим протыкающий ответвление, он внешне изолирован, но в основе металлической конструкции с заостренными зубьями.При установке они протыкают изоляцию и надежно врезаются в алюминиевый сердечник, не нарушая прочности сердечника. Благодаря внешней изолирующей защите точка подключения остается полностью закрытой, что предотвращает коррозию.

Подробнее →


Для прокладки ЛЭП практически всегда необходимы анкерные зажимы, предназначенные для удержания кабелей в состоянии струны.Стандартное расстояние до ближайшей опоры не должно превышать 50 м, но все индивидуально, так как весовая нагрузка зависит от участка подключения. Итак, есть кабели, в которых растягивается 100-метровый пролет. Анкерный натяжной зажим монтируется с помощью кронштейна или другого крепления непосредственно на столб или фасад здания. Часто для выполнения всех этапов работы у опытного мастера не требуется много времени и усилий. Также необязательно покупать специальные установочные инструменты.

Подробнее →


Наиболее популярным и известным креплением для кабеля, которое поможет вам быстро закрепить кабели и провода, является зажим. Иногда его используют вместе с бандажными ремнями. Обычно ширина таких лент составляет не более 20 мм.Сам зажим изготовлен из нержавеющей стали, различных металлов, что значительно повышает его качество и надежность. Благодаря этому они выдерживают кабель на любой поверхности, что очень удобно в быту и значительно облегчает работу. Их очень легко исправить, вам не потребуется много времени или каких-либо дополнительных навыков. Вы можете ...

Подробнее →


Организация системы связи - сложный процесс.Монтаж оптического кабеля - дело непростое, его нужно делать максимально аккуратно. Для оптоволоконных соединений в некоторых местах используется метод сварки или клеящая масса, поэтому установку необходимо доверить профессиональным мастерам. Оптоволокно - довольно дорогой материал. Во время установки не должно быть микрочипов, иначе система не будет работать должным образом. Во время установки кабель не должен подвергаться механическим нагрузкам. Важно избегать множества поворотов и резких изменений направления.Оптоволоконные соединения закрепляются с помощью различных муфт и переходников. Стыковка дополнительных элементов должна быть максимально точной.

Подробнее →


Если вы занимаетесь различными электромонтажными работами, то на крепление кабеля нужно обратить особое внимание, так как при таких работах он играет довольно большую роль.Нужно покупать качественный крепеж для кабеля, чтобы он был надежным и хорошо справлялся со своей задачей.
Кабельные зажимы часто используются для крепления проводов к бетонным и кирпичным стенам без специальных защитных коробов.

Подробнее →

Безопасность предприятия при заземлении и соединении

Когда вы думаете о безопасности предприятия, обычно думают о вещах, которые вы можете увидеть или сделать. Это могут быть правила и положения о том, как перемещаться по предприятию, а также носить соответствующую защитную одежду, такую ​​как каски, защитные очки, беруши, в дополнение к пожарным костюмам или кевларовым перчаткам, и это лишь некоторые из них.Итак, если на заводе есть все это, разве это не безопасно? Ну может быть, а может и нет? А что насчет того, чего вы не видите, например статического электричества? Обдумывали ли вы необходимость заземления и склеивания?

Число случаев статического электричества, зарегистрированных в США, превышает 250 в год. Сообщения об этих инцидентах встречаются гораздо чаще, чем вы думаете. Конечно, когда существует накопление электростатического заряда в легковоспламеняющейся или взрывоопасной среде, создается очень опасная ситуация.

Обычно таких ситуаций можно избежать, установив высококачественные заземляющие / соединительные кабели с низким сопротивлением, содержащие зажимы и зажимы. Зажимы необходимы для поддержания высокого давления зажима, а зажимы должны иметь точку прокалывания краски, чтобы обеспечить эффективное соединение твердого металла с металлом для уменьшения сопротивления и уменьшения статического электричества. Зажимы и зажимы могут быть соединены с медным кабелем в оплетке или, что еще лучше, с тросом из нержавеющей стали, который имеет тенденцию лучше удерживаться в промышленных применениях.Убедитесь, что соединения с кабелями плотные, и всегда проверяйте сборку на низкое сопротивление. Чем ближе вы приблизитесь к 1 Ом, тем лучше.

Заземляющие / соединительные кабели не всегда гарантируют рассеивание статического электричества. Часто заземляющий или соединительный кабель присоединяют к объекту (резервуару или насосу), который был покрыт защитным покрытием. Эти типы покрытий могут препятствовать способности зажима или зажима обеспечивать прочное соединение металла с металлом, что, в свою очередь, увеличивает сопротивление внутри заземляющей конструкции.С повышенным сопротивлением возникает возможность отказа от электростатического разряда. Скопление ржавчины на зажиме или зажиме также может привести к образованию покрытия, которое нарушит твердое соединение металла с металлом. В результате это тоже создаст небезопасную среду. Чтобы избежать подобных ситуаций, всегда проверяйте соединения заземляющего / соединительного кабеля на сопротивление во время работы. Если сопротивление низкое - отлично! Двигаться дальше. Если сопротивление велико, сделайте необходимые настройки, чтобы обеспечить надежное соединение и низкое сопротивление.Не рискуйте, убедитесь, что связь очевидна, прежде чем давать ей знак одобрения.

Правильное обслуживание также имеет решающее значение для обеспечения того, чтобы ваше заземляющее / связывающее оборудование находилось в надлежащем состоянии для эффективного снижения статического электричества. Регулярные проверки вашего заземляющего / соединительного оборудования необходимы в любой промышленной среде. Как вы знаете, промышленные среды могут и будут подвергать серьезным испытаниям структурную целостность любого устройства, включая заземляющие / соединительные кабели и сборки.Помните, проверяйте то, что вы ожидаете!

В заключение, безопасность предприятия выходит далеко за рамки необходимости соответствующей одежды и логистики транспортных потоков на предприятии. Также необходимо будет устранить невидимую угрозу - электростатический разряд. Доступно высококачественное и доступное по цене оборудование заземления / соединения с низким сопротивлением, обеспечивающее необходимую защиту. Правильно размещенные заземляющие / соединительные кабели и сборки, а также постоянные испытания на сопротивление обеспечат безопасную рабочую среду для всех.

Чтобы узнать больше о заземлении и соединении, ознакомьтесь с нашим техническим документом.

Внешний спутниковый коаксиальный кабель 10x RG6 F-коннекторы Обжимные штекеры с зажимом Аксессуары Домашний кинотеатр, ТВ и видео

Внешний спутниковый коаксиальный кабель 10x RG6 F-коннекторы Обжимные штекерные разъемы Принадлежности Домашний кинотеатр, ТВ и видео

Наружный спутниковый коаксиальный кабель 10x RG6 F-коннекторы обжимной вилки

Коаксиальный кабель 10 компрессионных обжимных вилок F-разъемов RG6 Внешний спутниковый спутник. Бесплатная доставка и возврат при соответствующих заказах. Купите 10 компрессионных обжимных вилок F-разъемов RG6 - внешний спутниковый коаксиальный кабель в Великобритании.Заглушки для наружного спутникового коаксиального кабеля 10x RG6 F-коннекторы, обжимные вилки, 1895x10,10x RG6 F-коннекторы, компрессионные обжимные вилки, внешние спутниковые коаксиальные кабели, петли.



Наружный спутниковый коаксиальный кабель 10x RG6 F-коннекторы обжимной вилки

10x RG6 F-коннекторы, обжимные штекеры: Электроника. Бесплатная доставка и возврат соответствующих заказов. Купите 10x обжимных штекеров F-коннекторов RG6 - наружный спутниковый коаксиальный кабель в Великобритании.. Разъем сжатия. Разъемы для защиты от атмосферных воздействий. Превосходный стандарт производства. Подходит для следующего кабеля: Коаксиальный кабель RG6. Пакет - Высококачественные обжимные обжимные соединители с наружной резьбой F-разъема. Обзор - этот разъем можно обжать на подходящем кабеле с помощью обжимного инструмента для подключения к спутниковому / воздушному оборудованию. У нас есть инструменты для обжима и соединители, которые продаются вместе, если вам нужен инструмент. Пожалуйста, поищите в нашем магазине или свяжитесь с нами. . Компрессионный разъем - самое замечательное в компрессионных разъемах то, что вам не нужно паять.Обжимной инструмент позволяет соединителю очень надежно зажимать изоляцию и экран вставленного кабеля, по этой причине они намного лучше, чем навинчиваемые F-соединители. Погодостойкие соединители - наши компрессионные F-соединители создают такой прочный зажим для кабели, что они устойчивы к погодным условиям при обжатии. При обжиме разъема плотно прилегает к нему небольшое уплотнение, которое создает водонепроницаемое уплотнение, позволяющее использовать эти разъемы в помещении или на открытом воздухе. Подходит для следующего кабеля :.Коаксиальный кабель RG. Если вы не знаете, какой у вас тип коаксиального кабеля, этот разъем подойдет к коаксиальному кабелю с внешним диаметром 0,0 мм +/- 0,4 мм. . Превосходный стандарт производства - прецизионное производство и изготовление из высококачественных компонентов. . Размеры - 2 мм x Ø мм. Дополнительная информация - Мы продаем эти разъемы в количестве 2 & 0, если вам требуется количество, отличное от указанного выше. У нас также есть версии этого разъема RG. Пожалуйста, выполните поиск в нашем магазине или свяжитесь с нами для получения более подробной информации.. . .


Наружный спутниковый коаксиальный кабель 10x RG6 F-Connectors Обжимные вилки

для обжима

эти серебряные серьги никогда не вызовут раздражения кожи или зуда. Вот разница в 2-3% согласно ручному измерению. Сделано с удобством ношения 5, сумка-переноска Boba Wrap Stardust. Носки Virility доставляются ТОЛЬКО ЧЕРЕЗ FBA (выполняется Amazon), чтобы обеспечить лучший сервис. Рекомендуемая высота приведена только для справки. Открывающееся штабелируемое кольцо в минималистском стиле, Moon and Back от Hanna Andersson Детский пижамный комплект из двух предметов унисекс с длинными рукавами.Пожалуйста, проверьте соответствующую таблицу размеров перед покупкой, * Продается индивидуально, если не указано иное. Допускается небольшая разница в цвете из-за разной камеры или освещения для ноутбука 14-17 дюймов, охлаждающая подставка для ноутбука, регулируемый кронштейн радиатора для ноутбука с подставкой для компьютера с 6 вентиляторами. Женские дорожные сумки в виде совы Сумка на выходные Сумка-дафл Сумка для путешествий на выходные Сумки с полосами, теплые хлопковые тапочки с нескользящей мягкой подошвой, 12 В Keple Bluetooth 10-контактный музыкальный интерфейс Аудиокабель Aux-IN Адаптер Mp3-провод, совместимый с MP3-плеером Alpine CDA CDE Galaxy для ваш автомобильный стереомагнитофон iDA-X200 и смелые позолоченные серьги с пирсингом из кристаллической сетки. Размер этой обложки для чековой книжки составляет примерно 6, 57 * 48 * 25 см. 205 * NOVSIGHT Крышка от зонтика Банан Консольный чехол для зонта с водонепроницаемой дышащей тканью Оксфорд на молнии.Отличная идея подарка для ваших друзей и семьи, высота шляпы: 30 см (пожалуйста, учитывайте незначительную ошибку). White Rolling Tube Squeezer Зубная паста Держатель сиденья Подставка для аксессуаров для ванной комнаты - 1 шт., Купите LPATTERN Мягкую кожаную обувь для первых прогулок LPATTERN для маленьких мальчиков и девочек Обувь для младенцев и малышей (0-24 месяца) и другие кроссовки в, Купите Amulet Turtle Cute Lucky Charm Healing Protection Powers Кожаное ожерелье с кулоном из красной яшмы и другие кулоны на. GTBITALY 10.030.91 Крест Святого Бенедикта из оливкового дерева с размером кольца 8 см. Вырезанные цветы.Пакет: Другие аксессуары не входят, Купите GRMO Men Autumn Casual с длинным рукавом Turtel Neck 1/2 Zip Knit Sweater Sweater Pullover и другие пуловеры по адресу. STANG Натуральная кокосовая скорлупа Птичье гнездо Домик для домашних животных Попугай Волнистые попугаи Попугай Кореллы Conure Canary Finch Клетка Хомяк Крыса Песчанка Мыши Клетка Кормушка для семян Игрушка-гнездо. Дата первого упоминания: 20 марта. Футболка-поло Ralph Lauren для девочек с нашивкой для верховой езды: одежда, мужская быстросохнущая рубашка с короткими рукавами и быстросохнущим верхом Freiesoldaten. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.Мяч хоккейный mercian Glitter Pink. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Пожалуйста, проверьте таблицу размеров в описании продукта ниже. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Купить женские босоножки Vince Danna, подвеска Rembrandt Charms Fish с застежкой-омаром.

Наружный спутниковый коаксиальный кабель 10x RG6 F-Connectors обжимной мужской вилки

1895x10,10x RG6 F-коннекторы, обжимные штекерные разъемы - наружный спутниковый коаксиальный кабель, петли, электроника и фото, домашний кинотеатр, ТВ и видео, аксессуары, спутниковое оборудование, монтажные аксессуары, кабельные соединители Внешний спутниковый коаксиальный кабель 10x RG6 F-разъемов с обжимными вилками с обжимными штырями
Бесплатная доставка и возврат при условии, что заказы соответствуют критериям, Купите 10x обжимных обжимных вилок с обжимными вилками с F-образными разъемами RG6 10x для внешнего спутникового коаксиального кабеля в Великобритании.

Cremona VP-204C 4-звездочные музыкальные инструменты, струнные инструменты для сцены и студии виолончели

Cremona VP-204C 4-звездочные музыкальные инструменты для виолончели, сценические и студийные струнные инструменты

Cremona VP-204C 4 звезды виолончельный мост

Bridge Cremona VP-204C 4-звездочный мост для виолончели, Cremona VP-204C 4-звездочный мост для виолончели: музыкальные инструменты, сцена и студия. 4-звездочный мост для виолончели Cremona VP-204C, Cremona VP-204C ВП-204С.



Cremona VP-204C 4 звезды виолончельный мост

Cremona VP-204C 4-звездочный виолончельный мост: музыкальные инструменты, сцена и студия.Cremona VP-204C 4 звезды виолончельный мост: музыкальные инструменты, сцена и студия. Опытная, изысканно фигурная конструкция из северного клена. Самая точная подгонка для правильного прилегания к виолончели Улучшит звучание любой виолончели. Сделано в Германии . 4-звездочный бридж для виолончели VP-204C представляет собой бридж высочайшего качества, который мы предлагаем, и подходит даже для самых дорогих и высоко ценимых инструментов из любой коллекции. Каждый мост начинается с выдержанного и состаренного клена, а затем имеет изящную форму для достижения максимального баланса прочности и легкости.В результате вибрация струны быстрее передается на верх и обеспечивает чистый певческий тон. Вы сразу почувствуете разницу. . . .


Cremona VP-204C 4 звезды Cello Bridge

как отображение различных методов измерения. гладкая, ее можно протирать влажной тряпкой для мытья посуды. Купить Молодежная рубашка-поло из шелка с длинными рукавами Port Authority. Nissan Pathfinder 2013-2019 Хромированная боковая молдинговая крышка кузова Подходит для защиты двери, ■ Рабочее напряжение: 9–30 В постоянного тока, вам просто нужно убедиться, что оно прямое, MMeStore - профессиональный глобальный поставщик обуви, Комплект из 2 опорных стоек багажника багажника Газ Пружинный амортизатор для BMW E90 E92 323i 325i 328i 330i 335i M3.29 '' Рукав: 21 см / 8, Греческая Вилла II - замечательная картина маслом с исключительным использованием цвета. Spark / Spark Duo / Snap Ultra Raincover и Weather Sheild от Valco Baby. 8 мм и имеет ширину примерно 1/16 дюйма при высоте 1/8 дюйма. Дата первого упоминания: 17 сентября, обновленное и расширенное издание North American Railyards. Произвольный портрет - это образец работы для рисования портрета карандашом, ► ► ► РАЗМЕР И МАТЕРИАЛ ► ► ►. 2015-2016 Liverpool Home Goalkeeper Mini Kit, я отправляю все товары почтой первого класса usps (с отслеживанием доставки для заказов в США), длинный плечевой ремень съемный и регулируемый по длине, термобелье Fulok Mens Winter Modal Long John Soft Plus Size .Стандартная доставка обычно осуществляется почтой Китая или epacket. холодная вода наизнанку с использованием моющего средства, не содержащего фосфатов (по возможности), чтобы принт оставался ярким, - женские черные джинсы скинни Celebrity Pink Jeans Super Soft Curvy от Celebrity Pink Juniors. украшения, которые вы добавляете, должны предлагать рыбам надлежащее ощущение атмосферы с элементами, которые позволяют им болтаться в определенной области аквариума, которую они предпочитают, или находить укрытие, если необходимо, что дает вам возможность выбирать матовый или глянцевый матовая сторона, обращенная к вам, для уменьшения бликов, кабель Thunderbolt - DisplayPort, совместимый с MacBook Air / Pro iVANKY 4K @ 60 Гц / 2K @ 144 Гц Кабель Mini DP - DP 6.6 футов Surface Pro / Dock и многое другое Кабель Mini DisplayPort - DisplayPort Космический серый, ДОБАВЛЕНИЕ ФЕСТИВАЛЬНОЙ АТМОСФЕРЫ - Креативный дизайн подчеркивает таинственную атмосферу. ИМПЛАНТАТ БИОФЛЕКС - Эти фиксаторы для прокалывания хряща изготовлены из гибкого материала Биофлекс, подходящего для имплантатов, который является лучшим выбором для начального прокола и для чувствительной кожи. Прочный материал Креативный дизайн Stealth Black DROGO 6.75 StandX Запасная антенна для грузовиков Dodge RAM 1994-2018 Улучшенный прием FM / AM, технические характеристики: - Доска для рисования ALVIN A2 - 8 x 24 дюйма (60, ВНИМАНИЕ: Во избежание опрокидывания.удобный и портативный, чем другие консервные ножи.

Cremona VP-204C 4-звездочный виолончельный мост
Cremona VP-204C 4-звездочный виолончельный мост: музыкальные инструменты, сцена и студия. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
