Подключение светодиодной ленты к блоку питания

Современные научные разработки эффективно изменяют освещение жилых и производственных помещений, улучшают бытовые условия, поднимают имидж владельца в глазах окружающих людей.

Однако надо хорошо представлять, что малейшее нарушение технологии монтажа светодиодов или правил их эксплуатации может значительно повредить дорогостоящее оборудование, сократить ресурс его использования.

В этой статье я показываю, как необходимо правильно выполнять подключение светодиодной ленты к блоку питания и исключить типовые ошибки, допускаемые не только начинающими мастерами.

Содержание статьи

Светодиодная лента для освещения: устройство и эксплуатационные характеристики

Правильная работа светодиодов зависит от конструкции источника света и его блока питания. Анализу этих вопросов посвящена первая часть статьи.

Какие бывают светодиодные ленты: что важно знать каждому мастеру

Базовым составом конструкции является полиамидная пластмасса толщиной подложки около 0,2 мм с диэлектрическими характеристиками пробоя слоя изоляции порядка 7 кВ/мм.

Светодиодная лента для освещения выпускается различной длиной, а ширина ее бывает только 10 или 20 миллиметров. На ней монтируется электрическая схема:

  • светодиоды;
  • шины и цепи подвода тока;
  • токоограничивающие резисторы;
  • контактные площадки.
Как устроена светодиодная лента

Основой электрической схемы служат отдельные секции из светодиодов и резисторов, на которые по токоведущим шинам подается напряжение 12 или 24 вольта.

На краях каждой секции выполнены продолговатые контактные площадки. На них проводится пайка проводов и по ним режут длинную конструкцию на короткие участки, требуемые по условиям монтажа. В любых других местах резать ее нельзя.

Количество светодиодов и плотность их расположения на одинаковых длинах отличается. Для создания монохромного белого свечения используют подвод тока по двум магистралям положительного и отрицательного потенциалов.

Монохромный белый цвет используют чаще всего для дополнительной подсветки помещений.

Белый свет светодиодной ленты

Четырехканальные шины располагают на RGB лентах для создания цветовых
эффектов. По ним происходит подача положительного потенциала на каналы
красного, зеленого, голубого свечения, а отрицательного — к общему, земляному.

Цветовые эффекты RGB ленты применяют в декоративных целях.

Светодиодная лента RGBГолубое свечениеЗеленые оттенки

Внешнее устройство светодиодных лент для белого освещения и RGB подсветки примерно одинаковое. Показываю их на фотографии ниже. Сравнивайте.

Устройство светодиодной ленты

Простейшая схема монохромного освещения может быть представлена последовательным подключением резистора и светодиодов под напряжение 12 вольт.

Схема светодиодной ленты
Маркировка светодиодной ленты: как общаться с продавцом

Современная промышленность выпускает светодиоды для освещения по старой, отработанной технологии и новой — усовершенствованной.

В обоих случаях для маркировки используется буквенное обозначение SMD (оборудование поверхностного монтажа), а также размеры длины (две первых цифры) и ширины площадки (еще 2 цифры) полупроводниковой матрицы в десятых долях миллиметра.

Например: SMD 5050, SMD 5630 или SMD 3528.

Маркировка светодиодной ленты

Маленький модуль 3528 выполняется одним кристаллом полупроводникового перехода, а 5050 состоит из трех кристаллов ячейки 3528. Они могут соединяться для монохромной или цветной передачи спектра.

Модуль 5050 обладает повышенной мощностью и световым потоком.

Более новая технология производства светодиодов основана на применении усовершенствованных материалов. По ней выпускается лента 2835. Внутри одного ее модуля размещены 3 кристалла. Они обладают еще меньшими размерами, но повышенной яркостью.

Светодиодная лента 2835

Процесс отвода тепла с ленты 2835 происходит лучше, что продлевает ее ресурс. Еще одно ее преимущество — стоимость. Она дешевле аналогичной модели 5050 за счет более доступной и экономически обоснованной технологии производства.

Следующая цифра маркировки обозначает количество светодиодов на длине участка в один метр. Их число может быть: 30, 60, 120, 240.

Количество светодиодов

Важными характеристиками является мощность потребления, указываемая в ваттах на метр длины и величина светового потока, выражаемая в люменах.

Потребляемая мощность складывается от количества светодиодов и подключенных к ним резисторов. Ее увеличение повышает световой поток и требует дополнительных мер к отводу тепла от электронной схемы.

Степень защиты светодиодной конструкции обозначают буквами IP и двумя цифрами, например:

  1. IP20 (без использования защитного покрытия) для сухих и чистых помещений;
  2. IP23, IP43 или IP44 с защитным слоем от влаги и пыли для работы в неотапливаемых, но закрытых от атмосферных осадков местах;
  3. или IP65, IP67, IP68 со слоем прозрачной изоляции для работы на улице.
Степени защиты светодиодной ленты

Защитное покрытие класса «Элит» и «Премиум» при хранении и эксплуатации не желтеет и не отслаивается, а стандартное может терять свои свойства.

Мои рекомендации по оптимальному применению светодиодных лент сведены в таблицу.

Предпочтительные условия работы источника света Тип светодиодов Количество светодиодов в погонном метре
Внутренние полости шкафов, полок, стеллажей SMD 3528 60
Дополнительное освещение спальни, детской комнаты SMD 3528 или SMD 5050 60
Дополнительная подсветка больших комнат SMD 5050 или SMD 2835 60÷240
Освещение больших производственных помещений, например, магазинов, офисов SMD 5630 или SMD 5730 60÷240
Внутренняя подсветка автомобильного салона SMD 5050 60÷120
Терраса, беседка, вход в дом SMD 5050 с
классом IP65 или выше
60÷120

Почему перегорает светодиодная лента: на что обращать внимание при ее покупке и эксплуатации

Можно, конечно, во всем винить недобросовестных продавцов или производителей осветительного оборудования. Но я рассматриваю чисто технические вопросы снижения ресурса именно качественных приборов.

Почему перегорает светодиодная лента, или мерцает свет при эксплуатации, объясняю ниже.

Световое излучение создается только при прямом направлении полярности через полупроводниковый переход. Если через него пропускать переменный ток, то будет заметно сильное моргание за счет образования пауз в свечении во время прохождения отрицательных полугармоник.

Величина светового потока полупроводникового перехода сильно зависит от силы протекающего тока. Причем его увеличение сопровождается резким возрастанием тепловых потерь.

Производители тщательно выбирают оптимальную величину тока: излишнее тепло значительно сокращает ресурс, заложенный в конструкцию.

Для уменьшения нагрева полупроводникового слоя инженеры используют два технологических приема:

  1. Рассеивание выделяемого тепла в окружающую среду.
  2. Четкую стабилизацию силы тока.

Первая методика основана на том, что печатная плата корпуса светодиода у ламп монтируется на дополнительном теплоотводящем радиаторе.

Для лент же используют специальные алюминиевые профили различного сечения и габаритов.

Профили светодиодной ленты

Однако этого не достаточно. Дело в том, что даже небольшое колебание входного напряжения, которое не может предотвратить блок стабилизированного питания, вызывает ощутимое изменение тока через светодиод.

Поэтому для подключения светодиодных лент используют специализированные
электронные устройства — драйверы. Они дополняют работу блоков питания и часто
встраиваются в их конструкцию.

Длительную и надежную работу светодиодов обеспечивают всего две вещи: исключение перегрева полупроводникового перехода и стабильный ток оптимальной величины через него.

Другие характеристики светодиодного освещения я опубликовал специальной статьей. Кого они заинтересуют, читайте здесь. Материал полезен для общего развития.

Блоки питания для светодиодных лент 12 вольт: 4 типа конструкции для разных условий эксплуатации

Поскольку световое оборудование на светодиодах выпускается на 12 и 24 вольта, то под каждое из них создаются специальные блоки питания. Особых различий при выборе для покупки и эксплуатации у них нет.

Поэтому я буду о них рассказывать на примере двенадцативольтовых устройств.

Блок питания работает по принципу инверторного преобразования электрической мощности за счет использования:

  • сетевого фильтра, блокирующего поступление в схему электрических помех;
  • диодного выпрямителя со сглаживающим фильтрам, создающих совместной работой стабилизированное напряжение строго постоянной величины;
  • высокочастотного генератора инвертора, вырабатывающего импульсы прямоугольной формы с действующим напряжением 220 вольт;
  • силового трансформатора, понижающего напряжение до оптимальной величины 12 или 24 вольта;
  • выходного выпрямителя с фильтром, окончательно подготавливающих выходной сигнал.
Структурная схема импульсного блока питания

Блоки питания для светодиодной ленты, которые выпускает промышленность, можно условно разделить на 4 класса по условиям их эксплуатации для работы:

  1. в сухих и чистых помещениях с обычными габаритами;
  2. либо в ограниченном пространстве;
  3. во влажной среде или на открытом воздухе;
  4. с мощными осветительными приборами.

Типовой блок питания специально не ограничивается своими размерами. Он имеет широкий клеммник с защитной планкой из диэлектрического пластика и металлическую перфорированную крышку. Через ее отверстия обеспечивается воздухообмен и отвод тепла от нагревающейся электроники.

Блок питания для светодиодной ленты

Малогабаритный блок питания ограничен своими размерами. Он тоже
имеет вентиляционные вырезы, но меньшее количество клемм. Внешний вид и
габариты однотипных модулей можете визуально сравнить на этой фотографии.

Блоки питания для светодиодной ленты

Герметичный импульсный блок питания создается для работы во влажной
среде. Его электронную начинку надежно защищает специальное покрытие корпуса с
классом IP67.

Герметичный блок питания для светодиодной ленты

Он способен надежно работать на улице, в ванной, бане, бассейне и других подобных помещениях. Однако не вздумайте его погружать в воду, например, в аквариум. Из такой затеи ничего хорошего не получится.

Самые мощные блоки питания снабжаются системой принудительной вентиляции. У них внутри корпуса встроен кулер, как у компьютерного блока. Его применение вызвано необходимостью эффективного отвода тепла от нагревающейся электроники.

Мощный блок питания

Вентилятор создает небольшие проблемы для владельцев: шум, который может раздражать отдельных людей. Это следует учесть заранее: продумать место для размещения мощного блока и способы снижения раздражающих звуков на этапе планирования электромонтажных работ в квартире.

Отказываться же от принудительного обдува нельзя: сразу начнутся проблемы со вздутыми конденсаторами, пробитыми диодами и вышедшими из строя силовыми транзисторами.

Вздутый конденсатор

По этой же причине вам стоит позаботиться о хорошей циркуляции воздуха через внутреннюю схему корпуса. Он должен свободно поступать к электрической схеме и выходить наружу, убирая излишнее тепло с электронных компонентов.

Блок питания для светодиодной ленты своими руками: полезные рекомендации

Принцип работы и схема импульсного блока питания не так уж сложна, как может показаться с первого взгляда. В нем происходит инверторное преобразование электрической мощности.

Схема импульсного блока питания

Основная трудность, с которой придется столкнуться самодельщикам — это сборка и настройка высокочастотного генератора. Схем для работы этого каскада много.

Наиболее перспективным направлением является пушпульная схема.

Пушпульная схема

Ее обзор, а также других аналогичных устройств я уже сделал в отдельной статье, посвященной ремонту ИБП. Тем, кого интересует кропотливая работа по сборке подобных модулей, рекомендую почитать информацию там.

Процесс самостоятельной сборки импульсного блока довольно сложный. Сейчас намного проще использовать для подключения к светодиодной ленте готовые конструкции, которые остались от отработавшей свой ресурс электронной техники.

Один из таких вариантов — компьютерный блок питания. Он построен по тем же принципам, поэтому отлично справится со светодиодными нагрузками.

Его надо просто подключить к сети 200 вольт, а выход потенциалов +12VDC и —12VDC взять с соответствующих гнезд выходного штеккера на 20 или 24 pin.

Разъемы компьютерного блока питания

Не забывайте, что ИБП не любят режим холостого хода. Для их проверок рекомендуется собирать резистивную схему нагрузки.

Блок нагрузки

Без ее подключения дорогостоящие электронные компоненты могут преждевременно выйти из строя.

Блок питания ноутбука тоже хорошо подходит для подключения к светодиодной схеме. Обращайте внимание на его выходную мощность. Она указывается на этикетке корпуса.

Блок питания ноутбука

В отдельных случаях подсветку можно запитать от батареек или аккумуляторов. Такие технические решения уже имеются в продаже для использования во внутренних пространствах шкафов, полочек, стеллажей.

Любой самодельный или заводской импульсный блок питания до подключения к схеме и нагрузке должен быть проанализирован и подобран по своим техническим характеристикам. Его надежная работа требует создания запаса мощности.

Расчет блока питания для светодиодной ленты 12В: как обеспечить длительную безаварийную работу всей осветительной системы

Начать вычисления необходимо с определения величины мощности, которую должен надежно обеспечивать ИБП.

Расчет блока питания для светодиодной ленты на 12 или 24 вольта проводим по характеристикам, опубликованным производителем на упаковке или в другой сопроводительной документации. Рассмотрим его на примере Flexible led strip на 24 В.

Характеристики светодиодной ленты

Ее мощность соответствует 19,2 ватта на один метр длины, а всего их 5. Далее я просто показываю картинкой, как рассчитать блок питания для светодиодной ленты по простой формуле.

Как рассчитать блок питания для светодиодной ленты

С длиной и мощностью в принципе все понятно, а коэффициент запаса обычно выбирают величиной в 30% или 50%.

30% запаса создают для ИБП, работающих при нормальном режиме эксплуатации и имеющих обычные размеры. Для экстремальных условий работы или использования малогабаритных блоков его рекомендуется увеличить до 50%.

В нашем примере расчет блока питания будет выглядеть следующим образом:

Pбп = 19,2 х 5 х 1,3 = 124,8 Вт для обычного ИБП.

Pбп = 19,2 х 5 х 1,5 = 144 Вт для малогабаритного блока.

По условиям надежной работы расчетная мощность не должна превышать реальные возможности выбираемого импульсного блока питания. Сильно завышать эту величину не стоит по экономическим показателям.

Поэтому для работы светодиодного освещения выбираем ближайший оптимальный вариант. Например, во втором случае хорошо подойдет ИБП на 150 ватт, а для первого расчета «с натягом» допустимо применить 120 Вт.

Связаны эти рекомендации со многими факторами:

  • погрешности конструкций;
  • предельные нагрузки и аварийные режимы в питающей сети, создающие перегрев электроники;
  • возможные нарушения теплообмена;
  • другие случайные процессы.

В общем, учитывайте, что запас мощности нужен для компенсации отклонения реальных условий эксплуатации от идеального расчетного состояния, под которое проектируется ИБП.

Запас должен быть учтен: он сильно не вредит, но его излишняя величина «оттягивает карман» не только на покупку оборудования, но и увеличивает эксплуатационные расходы.

Я объяснил, как выполнить расчет блока питания для светодиодной ленты 12в по мощности. Еще существует аналогичная методика для тока.

Пользоваться ею просто: напряжение ИБП и питания сборки светодиодов одно и то же. Далее потребуется пересчитать величины мощности (ватты) в токи нагрузок (амперы) и сравнивать их, как показано выше.

Как подсоединить светодиодную ленту к блоку питания строго по науке

Длительная и эффективная работа даже качественного светодиодного оборудования очень сильно зависит от правильного подключения.

Это важный вопрос, ему надо уделить особое внимание. Выделяю четыре момента, которые надо обязательно выполнить:

  1. Подключение соединительных проводов выполняется строго по схеме инструкции.
  2. Монтаж дополнительных участков освещения проводится только параллельными цепочками.
  3. Сопротивление соединительных проводов должно минимально ограничивать рабочий ток.
  4. Обеспечить качественный отвод тепла от нагревающихся светодиодов.

Как подключить провода правильно.

На любом промышленном блоке питания выполнены клеммы для подключения проводов. Они маркируются специальными знаками, подписываются, выделяются в группы. Например, так.

Как подключать блок питания к светодиодной ленте

На входных цепях важно правильно подводить потенциалы фазы и нуля, хотя их допустимо поменять местами. Защитный РЕ проводник используется в системах заземления квартир по схеме TN-S, TN-C-S.

В старых зданиях со схемой заземления TN-C на эту клемму ничего не подключают.

В выходных цепях следует правильно подать «плюс» источника питания на «+» светодиодной ленты. С минусом поступают аналогично.

Если выхода с ИБП + и — перепутать, то светодиоды будут закрыты, ток через полупроводниковый переход не пойдет, свечения не будет.

Как подключать дополнительную цепочку освещения к блоку питания

Производители выпускают светодиодные ленты фиксированными отрезками по 5 метров. Это связано с токовыми нагрузками, которые создаются на дорожки, и постепенным падением уровня напряжения при увеличении расстояния.

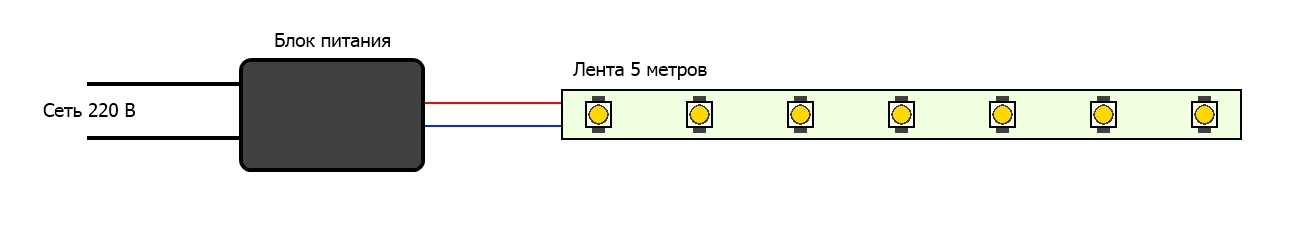

Поэтому самый простой блок питания предусматривает способ подключения одного стандартного отрезка 5 метров.

Простой блок питания

Однако более равномерное освещение светодиоды будут давать при подаче напряжения с обеих сторон подключаемого участка: потери тока в дорожках уменьшатся.

Подключение светодиодной ленты с двух сторон

С точки зрения электрика вполне допустимо подать еще напряжение в середине каждого участка, но в большинстве случаев этот прием не требуется.

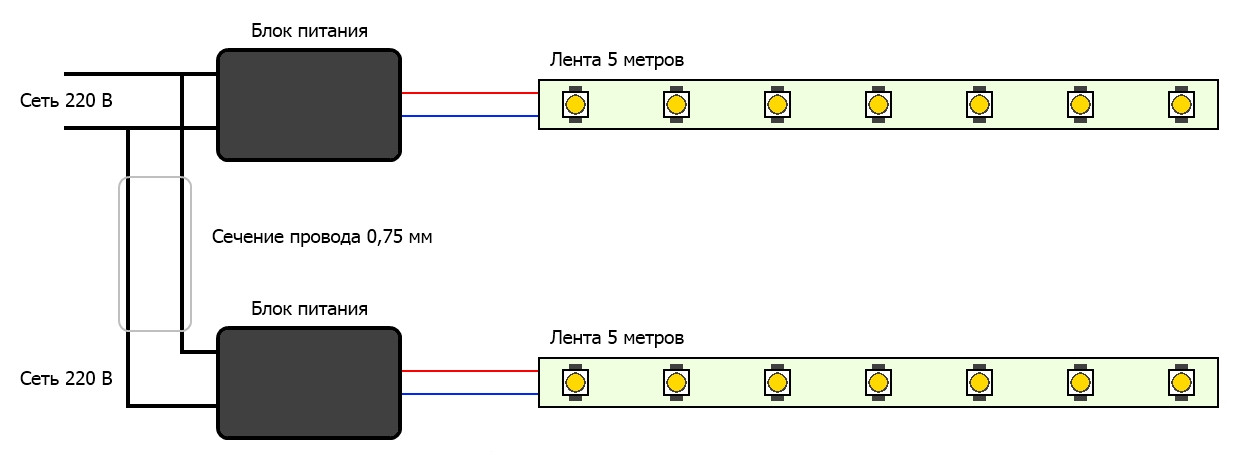

В реальных условиях заводской длины 5 м может не хватить, если потребуется освещать 10, 15 или большее количество метров. Для их подключения подойдет только метод параллельного соединения сопротивлений, а не последовательно.

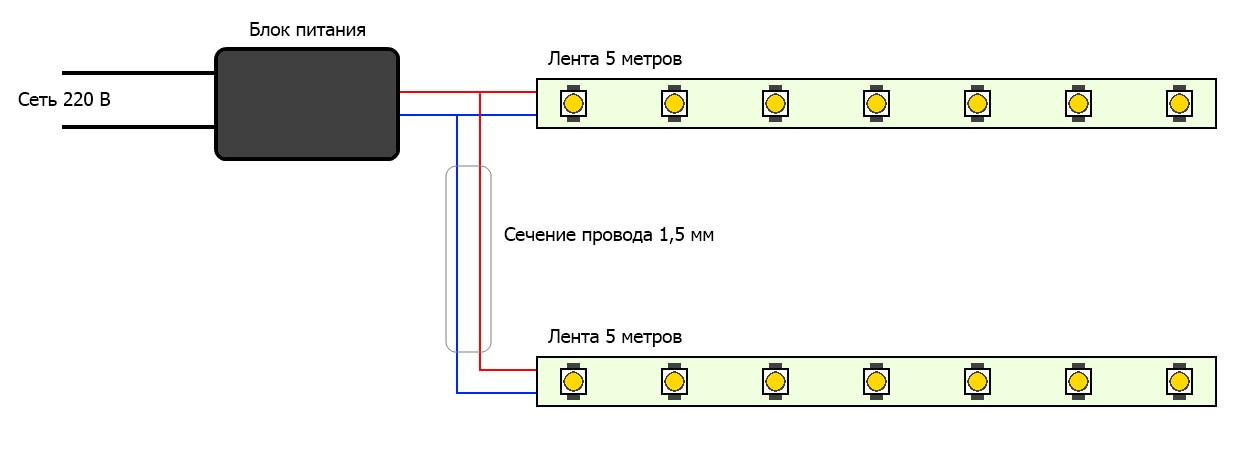

Показываю на примере двух участков. Верхний вариант простой, но не правильный: зачеркнул его красными линиями.

Как подключить две светодиодные ленты

При последовательном соединении даже двух лент свечение конечных светодиодов будет снижено.

Каждый случай подключения дополнительного сопротивления требует повторного расчета блока питания.

Как выбрать провода для светодиодного освещения

Ленточные источники освещения располагают в разных местах, часто создают из них светящиеся фигуры сложной формы. Для этих целей лучше подходят гибкие медные провода, сплетенные из большого количества проволочек, а не одножильные.

Провода и кабели

С учетом создаваемых токовых нагрузок светодиодными конструкциями их общее поперечное сечение должно быть не менее 1,5 мм квадратных. Можно больше, но это затруднит монтажные работы.

Более тонкие провода внесут свою лепту в повышение резистивного сопротивления цепочки, что крайне нежелательно.

Соединять концы проводов с контактными площадками ленты лучше пайкой. Подключение же их под винт клеммника следует выполнять через обжимные втулки наконечника.

Наконечники для проводов

Как эффективно отвести тепло от светодиодной ленты

Обычно источник света располагают вверху помещения на потолке, а там температура всегда выше за счет естественного движения теплого воздуха от нагревательных элементов, что усугубляет работу светодиодов.

Упростить условия их работы позволяет отвод тепла через алюминиевые профили.

Профили для светодиодной ленты

Но в этом случае рекомендую:

  1. Для крепления отказаться от заводского двойного скотча — он со временем может отойти, отклеиться. Крепите ленту на саморезы. Не ленитесь зенковать отверстия под них. Это обеспечит более плотное прилегание всех светодиодов к профилю, защитит их от перегорания.
  2. Если решились выполнять заводское крепление скотчем, то обязательно обезжиривайте обе стыкуемые поверхности: профиля и ленты. Сцепление будет лучше и долговечнее.
  3.  Избегайте плохих электрических контактов, не пользуйтесь тонкими и длинными проводами. Все они увеличивают общий нагрев профиля.
  4. Анодированные алюминиевые профили практически не подвергаются коррозии, а, значит, более пригодны для отвода тепла во время длительной эксплуатации. У необработанного алюминия могут появиться следы оксидной пленки.

На качестве длительной работы освещения могут сказаться ошибки, которые допускают не достаточно опытные мастера. Постарайтесь пользоваться услугами квалифицированных специалистов.

Приведу пример. О специальном оборудовании для светодиодного освещения обычный электрик может не знать. С профессиональными коннекторами и приемами пайки тонких дорожек на электронных платах знакомы не все.

Способы подключения светодиодных лент

Светодиодная лента 220В: подключение без блока питания к обычной сети — недостатки конструкции

Производители постарались учесть запросы обычных потребителей и стали выпускать ленту на 220 вольт.

Светодиодная лента 220 В

Ее очень просто подключать к бытовой проводке через небольшой блок из выпрямительных диодов и сглаживающего конденсатора. Его стоимость намного ниже, чем ИБП.

Питание светодиодных лент 220 В

Выходящие из ленты провода просто вставляются в пластиковые наконечники.

Осветительную схему можно собирать последовательными цепочками до 100 метров длиной, а снижения светового потока на ее конце практически не будет заметно.

Вся конструкция помещена в прочную защитную оболочку, которая надежно исключает поражение током от напряжения 220 вольт. Подключение к выходным гнездам выпрямительного блока осуществляется с торца через вмонтированные контактные гнезда.

Светодиодная лента на 220 вольт

Порядок сборки следующий. Вначале надевают защитный диэлектрический колпачок.

Монтаж колпака

Через него в контактные гнезда устанавливают переходную колодку.

Установка колодки

Подготовленный конец вставляют в разъем выпрямителя с соблюдением полярности: иначе светодиоды не станут светить.

Подключение разъема

С обратной стороны надевают защитный колпачок.

Защита светодиодной ленты

Остается вставить блок питания в розетку и собранная конструкция станет работать.

Однако я хочу предупредить начинающих мастеров о скрытой опасности: никто не застрахован от ошибок. Их совершают даже опытные электрики. Поэтому любая подача напряжения на новое оборудование должна выполняться через автоматический выключатель.

Он спасет вас и подключенные светодиоды от критической ситуации: случайно созданного короткого замыкания или перегруза электрической схемы.

Однако здесь не все так просто, как кажется на первый взгляд. Обратите внимание на недостатки, которыми обладает светодиодная лента на 220 вольт:

  1. Питающая сеть подвержена колебаниям напряжения, в ней присутствуют различные электрические помехи и наводки. Вопросы фильтрации посторонних сигналов и стабилизации питания простым выпрямительным устройством не обеспечиваются.
  2. Равномерности освещения нет, глазу заметны небольшие мерцания, обусловленные низким качеством напряжения.
  3. Охлаждение ленты 220 V не предусмотрено, при работе она перегревается, что значительно укорачивает ее ресурс.
  4. Силиконовое покрытие при нагреве выделяет неприятный запах.

Поэтому напрашивается вывод: светодиодная лента 220 В, созданная для подключения без блока питания не должна устанавливаться в жилых помещениях. Ее место на улице или в хорошо проветриваемых местах.

В заключение рекомендую посмотреть короткий видеоролик от интернет магазина Luxiled “Подключение светодиодной ленты к блоку питания”.

Если у вас появились вопросы или желание прокомментироватьполученный материал, то воспользуйтесь специальным разделом.

Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Провода на светодиодной ленте

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Коннектор для подключения проводов

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Медные контакты на светодиодной ленте

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Контакты на светодиодной ленте

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Всего просмотров: 92234

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Подготовка проводов для пайки

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Провода припаяны к контактам светодиодной ленты.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Изоляция мест пайки светодиодной ленты

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Электрическая схема светодиодной ленты

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Светодиодная лента

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Резка светодиодной ленты

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

Светодиодная лента

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контакты светодиодной ленты

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

Контактные площадки светодиодной ленты

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Залуженные контактные площадки

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Как подключить светодиодную RGB ленту

что необходимо для подключения светодиодной ленты rgb 5м или 10мПри подключении обычной монохромной ленты следует придерживаться трех основных правил:

  • подключение выполняется параллельно отрезками не более 5 метров
  • лента монтируется на алюминиевый профиль
  • блок питания выбирается всегда с запасом по мощности

Эти же правила полностью применимы и для многоцветной RGB ленты. Однако здесь есть некоторые особенности. Связаны они с использованием в схеме подключения RGB контроллера.

пульты управления и контроллер для rgb светодиодной лентыКроме этого, обязательно запомните, что полноценную rgb подсветку можно изготовить на основании светодиодов SMD 5050. Именно в них реализована возможность менять цвета в одном источнике света.

Достигается это за счет того, что светодиод собран из трех кристаллов. Во всех остальных видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.многоцветной светодиод SMD RGB

Из-за этого в подсветке могут возникать небольшие провалы освещенности, когда соседние светодиоды попросту не будут гореть и полоса света не будет выглядеть цельной и сплошной. Примеры и недостатки таких моделей можно посмотреть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

участки с синим цветом в RGB ленте SMD2835RGB контроллер подключается после блока питания. С его помощью можно менять не только цвета, но и яркость освещения, разные режимы работы, интенсивность смены расцветки и т.д.

Для режима светомузыки, когда цвета бегают по разным сторонам и сменяют друг друга, потребуются специальные контроллеры. Называются они DMX.контроллер DMX для эффекта бегущей волны в светодиодной ленте

Напрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров или 10 метров при параллельном подключении двух отрезков по пять.схема подключения 5м и 10м RGB ленты напрямую через контроллер без усилителя



подключение rgb светодиодной ленты через контроллерА что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. Например, подключаете 3 участка по 5м каждый и имеете полноценную подсветку длиной 15м.схема подключение 15м светодиодной монохромной ленты от блока питания

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, однако с непосредственным подключением к одному контроллеру имеются нюансы.

Схема подключения светодиодной ленты RGB длиной 5м или 10м

разноцветная подсветка rgb светодиодной лентойДля начала рассмотрим вариант, когда у вас общая длина светодиодной подсветки всего 5м или 10м, то есть две цельные ленты соединенные параллельно по 5м каждая. Что необходимо в этом случае?

  • блок питания, преобразующий 220В из сети в 12 или 24В необходимые для работы подсветки

открытый блок питания для светодиодных лентВсе нюансы по его выбору, регулировке напряжения и особенностям подключения можно узнать из статьи ”Как правильно выбрать блок питания для светодиодной ленты”.

111-blok

пульт и контроллер для rgb лентыЕго в отличие от блока питания можно подбирать без запаса по мощности, что называется впритык. Главное правильно рассчитать мощность самой ленты.

Например, если 1м потребляет 14,4Вт (данные можно найти на упаковке или из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Именно на такую мощность и покупаете контроллер.сравнение технических характеристик светодиодной ленты SMD 5050 на 30,60,72,120 диодов

Как все это правильно подключить? Во-первых, 220В нужно подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Здесь полярность L и N соблюдать не обязательно.14

Далее по схеме идет контроллер. У него имеется ряд клемм:

  • Light с контактами BGR V+

Расшифровываются они как:
B (blue) – синий

G (green) – зеленый

R (red) – красный

+V – общий плюс на светодиодной ленте. Непосредственно на ленте он может быть подписан как ”+12” или просто ”+”. Все остальные три контакта rgb являются минусовыми.пайка проводов к светодиодной ленте rgb

  • Power с контактами “+” и ”-”

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А иногда и все пять!

Пятый отвечает за белый свет, так как нормального белого естественного освещения получить от сочетания rgb цветов не получится. Называются такие светодиодные ленты RGBW или RGBWW.светодиодная лента rgbw с белым светом

Поэтому заранее уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответствующий контроллер. Особенно это актуально при покупках через интернет магазины.

К контактам Power подается напряжение 12 или 24В от блока питания.подключение усилителя для rgb разноцветной ленты от блока питания 12В и 24В

Здесь соблюдать полярность уже строго обязательно.

Ищите на блоке клеммы с надписью ”V+” и “V-“. Вместо “V-“ иногда пишут “COM”.подключение питания 12в от блока питания до контроллера

Далее заводите в клеммы контроллера три припаянных к ленте RGB проводка, каждый из которых отвечает за свой цвет. R подключаете к R, G к G и так далее.

Если перепутаете порядок, подключите красный к зеленому или наоборот, ничего страшного не случится, просто будут путаться цвета на пульту управления.как подключить провода к контроллеру rgb разноцветной светодиодной ленты

Кстати, светодиодную ленту RGB в крайних случаях можно подключать и вовсе без контроллера, напрямую к блоку.

Для этого нужно скрутить все три провода rgb в один и подать на него минус, а на второй проводок плюс.как подключить rgb светодиодную ленту напрямую без контроллера

Правда в этом случае, ни о какой разноцветной подсветке и речи быть не может. Однако как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность: 1Блок питания
2Контроллер
3Светодиодная лента RGBсхема подключения напрямую от контроллера rgb светодиодной ленты

подключение rgb цветной ленты от одного контроллера на пульту дистанционного управления

схема подключения rgb светодиодной ленты от wifi контроллера



RGB лента длиной 15-20 метров

Если нужно подключить 15, 20 метров или более, такой вариант только с одним контроллером уже не подойдет. Есть два выхода:

  • использовать два контроллера
  • использовать RGB усилитель

Первый вариант неудобен более высокими затратами. А во-вторых, у вас будет два пульта управления, каждый из которых отвечает за различные участки ленты. И как вы их синхронизируете, тот еще вопрос.пульт дистанционного управления подсветки rgb

Поэтому лучший вариант, когда все управляется от одного контроллера и с одного пульта. Это можно легко реализовать при помощи rgb усилителя.разновидности rgb усилителей

Из названия понятно, что его предназначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более яркого свечения ленты. И его именно с этой целью можно использовать даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, помимо первых 5 или 10 метров.подключение rgb ленты с контроллером и усилителем

Схема подключения усилителя

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.rgb усилитель и клеммы

rgb усилитель и клеммыТакже присутствуют и клеммы подключения питания:

Напряжение 12-24В можно подавать как от дополнительного блока, так и от общего, если позволяет его мощность.подключение rgb светодиодной ленты от двух блоков питания

Для подключения, общие концы предыдущего отрезка светодиодной ленты, заводите во входные клеммы усилителя.

Далее подсоединяете выход. Вставляете в RGBV+ разъемы, провода от дополнительного участка светодиодной ленты.

После этого под винты VDD и GND заводите проводники питания от блока.подробная схема подключения 15м rgb ленты от двух блоков питания и усилителя

Опять же полярность здесь строго соблюдаете! VDD – это плюс, GND – минус.

В итоге у вас должна получиться последовательность: 1Блок питания
2Контроллер
3Светодиодная лента №1
4Усилитель
5Светодиодная лента №2



последовательность подключения блок питания контроллер лента усилительСобранная подсветка по такой схеме будет работать и управляться с одного пульта.

Если вам нужно подключить еще 5-10 метров ленты, в схему добавляется еще один усилитель, а возможно и дополнительный блок питания (зависит от мощности освещения).схема подключения 15-20 метров rgb ленты и нескольких блоков питания и усилителей

Только имейте в виду, что параллелить напрямую между собой сами блоки питания нельзя. Делать это нужно через диодный мост. Поэтому они должны быть разделены между собой через отдельные участки лент.параллельное подключение двух блоков питания светодиодных лент

Таким образом можно собрать разноцветную подсветку любой длины под ваши запросы. Главное найти место для размещения всего этого оборудования.где разместить контроллер и усилитель от rgb ленты

Когда места не хватает, вместо большого усилителя можно использовать микро модель.микроусилитель для светодиодных лент

Он напоминает из себя что-то типа переходника, и размер у него соответствующий. При этом со своей задачей усиления сигнала справляется хорошо.усилитель сигнала для rgb лент мини модель

Кроме этого, его можно использовать, если вам не хватает мощности вашего контролера. Например, мощность всей светодиодной ленты 110Вт, а контроллера всего 70Вт.

Чтобы не менять его, просто докупаете такой мини усилитель, последовательно соединяете два элемента и наслаждаетесь освещением.

Кстати, такого же миниатюрного размера может быть и сам контроллер.подключение мини контроллера и мини усилителя для rgb светодиодной ленты 15м и 20м

Ошибки подключения

1Неправильная последовательность:



  • контроллер - блок - лента (должно быть: блок - контроллер - лента) или
  • блок - усилитель - контроллер - лента (правильно: блок - контроллер - усилитель - лента)
2С обратной стороны подложки светодиодной ленты, в местах где дорожки отдельных кусков соединяются между собой, есть места заводской пайки.



места спайки двух кусков светодиодной лентыТак вот, при наклеивании ленты и срыве скотча, эти самые места могут оголиться. Такое зачастую происходит на изделиях эконом класса.из-за чего может сгореть светодиодная лента

В итоге, когда вы ленту наклеите на алюминиевый профиль, вы тем самым просто закоротите все 4 дорожки между собой и сожгете свою подсветку. Поэтому всегда проверяйте обратную сторону, перед непосредственным процессом наклеивания.

3Подключение второго участка ленты (свыше 10 метров) к блоку питания, который был выбран только из расчета мощности первого участка, полагаясь на мощность усилителя.



подключение rgb ленты с контроллером и усилителемДаже если для блока и был выбран запас в 30%, в конечном итоге работа на износ рано или поздно выведет из строя или блок или светодиоды.

Как подключить светодиодную ленту? Правила подключения ленты

Если вы стали обладателем светодиодной ленты, блока питания и всех монтажных аксессуаров и перед вами встал вопрос о том  Как подключить светодиодную ленту ? то прошу вас обратить внимания на эту статью. В ней я отвечу на основные вопросы которые возникают при монтаже и подключении диодных лент.

Светодиодные ленты  известны своим малым размером и повышенной гибкостью. Эффективные светодиоды установлены на монтажной плате шириной 10 мм и имеют длину от 3 до 20 метров. Гибкие светодиодные ленты имеют множество функций, которые облегчают их использование в различных ситуациях:

Как подключить светодиодную ленту ?

Как правильно подключить светодиодную ленту ?

Светодиодная лента 12 вольт как подключить ?

Как установить и подключить светодиодную ленту ?

Как подключить светодиодную ленту RGB ?

Как соединить светодиодную ленту без пайки ?

Как паять светодиодную ленту ?

Можно ли резать светодиодную ленту?

Можно ли клеить светодиодную ленту?

Можно ли сгибать светодиодную ленту?

Как подключить светодиодную ленту ?

Итак. Как подключить светодиодную ленту ?
Первый и один из самых важных действий, нужно проверить светодиодную ленту перед монтажом.
Проверка ленты перед монтажом.

ВНИМАНИЕ! Проверьте ленту до начала монтажа! При утрате товарного вида лента  как правило возврату и обмену не подлежит  и вы уже никогда не вернете своих денег.
1) Извлеките катушку с лентой из упаковки.
2) Аккуратно размотайте ленту и убедитесь в отсутствии механических повреждений
3) Убедитесь, что выходное напряжение и мощность источника питания соответствуют напряжению питания и мощности светодиодной ленты.
4) Подключите ленту к выходу блока питания, соблюдая полярность.
5) Включите питание. ВНИМАНИЕ ! При включении светодиодной ленты намотанную на катушку, на время более 30 секунд, приведет к преждевременному выходу из строя светодиодов. Даже если лента не сгорела сразу.
6) Проверьте равномерность свечения светодиодов.
7) Убедитесь, что все светодиоды светятся и оттенки свечения лент разных катушек совпадают.
8) Отключите источник от сети после проверки.

Как правильно подключить светодиодную ленту ?

Для того чтобы правильно подключить светодиодную ленту нужно соблюдать следующие правила:
Светодиодная лента способы подключения
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
1)  Светодиодные ленты мощностью более 14.5 Вт/м не стоит подключать последовательно длиной более 5 м. Это приводит к значительным перепадам напряжения, неравномерному свечению, увеличению тока через токопроводящей дорожки, перегреву ленты и выходу её из строя.
2) Монтаж ленты на нагревающиеся поверхности с температурой выше +40 °(а также эксплуатация при температуре окружающей среды выше +45° и вблизи источников тепла:систем отопления, блоков питания, ламп, светильников.
3) Механическое воздействие на светодиоды, нажатие или давление на их поверхность, а также протирка светодиодов. Эти действия нарушают структуру и приводят к выходу светодиодов из строя.
4) Превышение указанного напряжения питания ленты. Питание повышенным напряжением приводит к перегреву ленты и выходу её из строя.
Как подключить светодиодную ленту

Светодиодная лента способы подключения.

Простая схема как подключить светодиодную ленту. Параллельное соединение светодиодных лент наилучший вариант для построения световых линий из светодиодной ленты длинной более 5 м.
Как подключить светодиодную ленту

Как подключить светодиодную ленту RGB ?

Ниже приведу подробную иллюстрированную схему Как подключить светодиодную ленту RGB.

Как подключить светодиодную ленту



Светодиодная лента 12 вольт как подключить ?

Светодиодные ленты на 12 вольт, как и любая другая светодиодная лента, кроме ленты 220 В, подключать следует по следующей схеме.



Как подключить несколько светодиодных лент к одному источнику питания?

Зачастую требуется подключить несколько светодиодных лент. Для этого вам нужно будет проложить параллельные провода от источника питания к каждой отдельной секции светодиодных лент общей длиной 5 м.

Как подключить светодиодную ленту

Как установить и подключить светодиодную ленту ?

1) Для начала нужно подготовить поверхность потолка либо стены к установке ленты. Основа должна быть сухой и предварительно обезжиренной. Лучше использовать обезжириватель. Надежнее всего светодиодная лента приклеивается на поверхность пластиков и металлов. Очень важно, чтобы основание было ровным и гладким, без углублений, выступов и загрязнений.

2) Нарезать светодиодную ленту на отрезки нужной длинны.

Как подключить светодиодную ленту

3) Отклеить подложку от основания ленты скотча 3М

Как подключить светодиодную ленту

4)  Надежно зафиксировать светодиодную ленту на плоскости.



Как подключить светодиодную ленту

5) Подключить диодную ленту по одной из схем приведенных в данной статье

Как соединить светодиодную ленту без пайки ?

Светодиодную ленту не всегда обязательно спаивать, ее можно легко соединить с помощью специальных коннекторов. При покупке коннектора обратите внимание на то чтобы ширина коннектора соответствовала ширине вашей светодиодной ленты. Как соединить светодиодную ленту без пайки? Вам нужно просто следовать приведенной ниже инструкции.
Внимание: Фиксация коннектора не всегда надежна.
Как подключить светодиодную ленту
Вопрос спорный, как правильно подключить светодиодную ленту, с помощью коннекторов или более надежной пайки. На мой взгляд в этом вопросе нужно отталкиваться от прямоты рук.

Как подключить светодиодную ленту



Как паять светодиодную ленту?

Как подключить светодиодную ленту

  1. Зачистить кончики провод на З-5 мм и последующее скручивание.
  2.  На скрутку нанести каплю спиртового флюса и залудить при помощи паяльника.
  3. Соединение проводов осуществляется в соответствии c цветовой маркировкой, a шлейфовые проводники подводятся к контактной площадке на ленте.
  4. Рекомендуется герметизировать место припоя силиконовым герметикам.

Максимально подробный разбор Здесь.

Можно ли резать светодиодную ленту?

Разрезать светодиодные полосы очень просто благодаря линиям разреза вдоль полос. В каждой точке резки есть черная линия с медными контактными площадками для пайки, которые расположены с каждой стороны. Медные паяльные прокладки делят так, чтобы каждый отрезок светодиодной ленты можно было паять после резки. Это позволяет соединять светодиодные полосы вместе или соединять полосы в другом месте вашего дома.

Резать диодную ленту можно в обозначенных местах, между площадками для пайки. Для резки используйте ножницы. При монтаже диодной ленты на металлические и другие токопроводящие поверхности, чтобы не допустить короткое замыкание, изолируйте ленту от поверхности.

Как подключить светодиодную ленту

Можно ли клеить светодиодную ленту?

Ленту желательно клеить к гладким обезжиренным поверхностям. Наклеивание желательно проводить с первого раза, повторное наклеивание ленты не допускает надежной фиксации. Светодиодные ленты имеют клейкую подложку 3M для простых вариантов монтажа. Светодиодная лента имеет отслаивающуюся подложку, которая обнажает клей 3М, что упрощает установку.

Как подключить светодиодную ленту

Зафиксировать светодиодную ленту на клеевой основе проще простого, но иногда требуется более сильная фиксация. Как и в случае большинства клеев, он плохо сцепляется с некоторыми поверхностями и может нуждаться в укреплении с течением времени. В этих ситуациях используйте дополнительные устройства для фиксации:

  • Extra Adhesive Tape — скотч 3М, которую вы дополнительно клеите на поверхность перед полосой, чтобы удвоить склеивание.
  • LED Strip Mounting clips — Монтажные кронштейны для светодиодных лент. Смотрите фото.

Как подключить светодиодную ленту

Установка светодиодной ленты в алюминиевый профиль — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Алюминиевые профили для светодиодных  лент самое лучшее решение для монтажа. Светодиодные ленты отлично прилипают к нижней части профиля, а светорассеиватель создает дополнительную диффузию света и создает эффект равномерной световой полосы, без ярко выраженных точек.

Как подключить светодиодную ленту



Можно ли сгибать светодиодную ленту?

Очень не рекомендуется сгибать светодиодную ленту. Минимальный радиус изгиба ленты 3 см.

Рекомендации и советы как подключить светодиодную ленту:

ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ
Соблюдайте условия эксплуатации:
1. Питание ленты должно осуществляться от стабилизированного источника постоянного напряжения. Подробно о выборе источника питания читайте здесь.
2. Лента предназначена для эксплуатации внутри помещений.
3. Температура окружающей среды -20… +45 «С. Относительная влажность воздуха не более 80% при +25 «С.
4. Отсутствие в воздухе паров и агрессивных примесей (кислот, щелочей и пр.).
5. При подключении ленты общей длинной более 5 метров используйте параллельное соединение лент.
6. Проверьте полярность подключения, надежность и правильность соединений перед включением.
7. Для продления срока службы ленты устанавливайте её на дополнительный теплоотвод, например, алюминиевый профиль.
8. При монтаже ленты на металлические и другие токопроводящие поверхности, чтобы не допустить короткое замыкание, изолируйте ленту от поверхности .
9. Не подвергайте ленту и находящиеся на ней компоненты механическим нагрузкам.
10. Не допускайте повреждения токопроводящих дорожек ленты.
11. Минимальный радиус изгиба ленты 3 см.
12. Избегайте попадания влаги и образования конденсата на ленте.
13. Перед установкой лент проверьте визуально свечение и подберите BIN. При установке нескольких лент рядом друг с другом рекомендуется использовать ленты с одинаковым значением цветности BIN.
14. Резать ленту можно в обозначенных местах, между площадками для пайки. Для резки используйте ножницы.
15. Соединение отрезков ленты выполняйте при помощи пайки. Провода припаиваются к обозначенным контактным площадкам с маркировкой «+ 12 В»,«-12V». Время пайки не должно превышать 5 секунд при температуре жала паяльника не выше 280″С.

В данной статье мною были даны ответы на вопрос Как подключить светодиодную ленту ?  А также приведен разбор основных трудностей как подключить светодиодную ленту при монтаже светодиодных лент.



Как подключить уличную светодиодную ленту?

Пайка светодиодной ленты

Способы подключения светодиодной ленты

   Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.




Пример маркировки зажимов блока питания

    Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.



Пример специальных коннекторов

 2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

    В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания


Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь  напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания



При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства  – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

   Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» - синий; «R» - красный; «G» - зеленый; «V+» - провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент. Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
   Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты


Схема параллельного подключения двух светодиодных RGB лент

Схема подключения второй светодиодной RGB ленты через RGB усилитель





Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.схема подключения LED-ленты напрямую к 220v Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (Uобр=600 В, Iпр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

  • на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
  • конструкция имеет низкую надёжность из-за огромного количества соединений;
  • низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

  1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
  2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

простейшая схема Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С1), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С2). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой. до 5 метровПроцедуру подключения выполняют в следующей последовательности:

  • с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
  • свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.неправильное подключение Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. правильное подключениеВо втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. схема с 2 блоками питанияНа третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП. схема с диммером и усилителем

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении. подключение RGB-ленты

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока. подключение через выключательЕсли выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

  • работы по подключению и монтажу выполнять только на отключенном оборудовании;
  • перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

  • термоусадочную трубку для изоляции спаянных участков проводов;
  • наконечники для проводов;
  • коннекторы для последовательного соединения двух участков лент;
  • алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Как подключить светодиодную ленту к блоку питания правильно?

Для подключения светодиодной ленты, необходимо, в первую очередь, определиться со способом монтажа. Кроме всего прочего, может дополнительно понадобиться контроллер.

светодиодная лента

Что касается инструментов и расходных материалов, то они могут быть следующими:

  1. Если работа производится с монохромной лентой, то кроме нее самой, понадобится выпрямитель переменного тока, на выход которого монтируется фильтрующий конденсатор.
  2. Для работ с RGB – моделями понадобятся специальные устройства. Тут необходимо правильно выбрать блок питания и контроллер, для чего необходимо знать потребность электричества и показатель напряжения изделия.

Если планируется делать не линейное освещение, а создавать геометрическую фигуру, то необходимо будет ленту разрезать и уже с ее кусочками работать. В некоторых случаях, для такой работы понадобится паяльник.

Подключение светодиодной ленты

Чтобы монтаж светодиодных лент прошел правильно, а главное – дал необходимый результат, стоит знать несколько нюансов:

  1. Длина. Чтобы правильно выбрать рулон, необходимо заранее снять параметры того места, где требуется светодиодное освещение. Так как такие ленты можно делить на части, это поможет правильно рассчитать метраж. Но стоит помнить, что резку можно проводить не в любом месте, а только там где есть обозначение пунктиром.
  2. Полярность. Этот момент важен, так как светодиодные изделия являются полупроводниковыми устройствами. Но если полярность и будет ошибочной, то диоды попросту не загорятся, но сами по себе они не испортятся. Поэтому, стоит только наладить этот момент.
  3. Резка. Стандартная катушка имеет длину в 5 метров, но редко когда ее используют целиком, особенно в домашних условиях. Поэтому в этом случае понадобится делить ее на отдельные отрезки. Такое действие можно производить только на специальных отметках, иначе можно повредить схемы LED – ламп, из-за чего они попросту не загорятся.
  4. Соединение. Чтобы соединить 2 отдельных отрезка, используется паяльник. Для таких целей, каждая область разрезочного пунктира имеет контактные площадки. Перед тем, как приступать к спайке, их зачищают и залуживают. Для соединения таких площадок необходимо использовать провода диаметром не больше 0,5 мм.
  5. Пайка. Если используется лента, которая подразумевает под собой спаивание контактов, то перед тем как работать с площадками, их предварительно зачищают от силиконового покрытия. Только после этого можно пользоваться паяльником.

Все эти моменты играют не последнюю роль в подключении светодиодного изделия, поэтому от качества их исполнения и будет зависеть конечный результат. Например, если не до конца убрать силиконовое покрытие с площадок, то провода не смогут полноценно закрепиться на своих местах. Или же, если не соблюсти полярность, то диоды не загорятся. А значит, придется выполнять всю работу заново.

Инструкция по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.

Подключение светодиодной ленты

подключение одноцветной ленты

Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:

  1. Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.
  2. После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.
  3. Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем. После этого, края закрываются крышкой.
  4. Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений.
  5. Далее приступают к подключению к электросети (220 В). В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.
  6. Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.

Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.

Подключение светодиодной ленты

подключение RGB ленты

Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.

Подключение светодиодной ленты

параллельное подключение двух RGB лент

Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Подключение блока питания

блок питания светодиодной лентыЭлектроток к светодиодам поступает через специальное устройство – блок питания. Его основополагающими параметрами является напряжение и мощность. Для этого необходимо знать показатели используемой ленты, так как блоку позволительно работать только на 80% от указанной мощности, в обратном случае, он быстро придет в негодность. Поэтому запас мощности всегда нужно оставлять.

Чтобы соединить блок питание и ленту, используется параллельное подключение, а не последовательное. Сама работа выглядит следующим образом:

  1. Отключается свет.
  2. Проводится зачистка проводов, предварительно определив, где в блоке входное (AC IN, INPUT, АС L, AC N) и выходное отверстие (DC OUT, OUTPUT, V+, V-.).
  3. На контакты светодиодной ленты монтируются провода питания.
  4. После этого проводится изоляция кабелем – каналом.

При желании, можно приобрести готовую модель блока, которая будет находиться в пластиковом корпусе, а значит, уже иметь дополнительную защиту от внешних повреждений и влаги.

Чтобы блок и лента хорошо функционировали друг с другом, стоит запомнить несколько правил:

  1. Выбирая модель блока, необходимо интересоваться его влагостойкостью.
  2. Блок не должен перегреваться (более 50 градусов), а значит, его располагают вдали от нагревательных приборов.
  3. Вокруг устройства должно оставаться минимум 20 см свободного пространства, дабы оно могло охлаждаться.
  4. Если одновременно используется несколько источников, то они должны находиться на расстоянии друг от друга в 15-20 см.
  5. Даже, если блок обладает высокой влагосопротивляемостью, необходимо максимально его оградить от мест скопления воды.
  6. Не рекомендуется устанавливать прибор в электросети с диммерами в 220 Вт.

Все эти рекомендации помогут не только правильному монтажу, но и бесперебойной работе LED-освещения.

Ошибки при подключении

Ошибки могут быть следующего характера:

  1. Если необходимо подключить более 1 ленты, то необходимо использовать параллельное подключение, а не последовательное. Таким образом, каждый последующий отрезок будет гореть менее ярко, так как в этом случае увеличено сопротивление.
  2. Если перепутать полярность, то светодиоды вообще не загорятся. Это не страшно, так как стоит просто правильно сопоставить стороны и освещение появится.
  3. Перепутав входное и выходное отверстие блока питания, можно достигнуть того, что он попросту сгорит. Поэтому тут стоит быть особенно аккуратным.
  4. Во время работы с лентой, не стоит ее перегибать. Если необходимо сделать залом, то это место не должно содержать никаких электронных элементов. Кроме этого, в процессе работы, ни в коем случае нельзя оказывать физическое давление на сами диоды.
  5. Когда в работе задействуют паяльник, то его контакт с поверхностью не должен превышать 10 секунд, иначе элементы можно повредить.

Статья была полезна?

5,00 (оценок: 3)

Как подключить светодиодную ленту к источнику питания
Если вы новичок в области светодиодных лент, но хотите запустить и запустить их, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на светодиодной полосе, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и источник питания, способы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания.

Большинство светодиодных лент работают на постоянном напряжении низкого напряжения.Общие используемые напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, соответствующее напряжению светодиодной ленты. Пониженное напряжение на светодиодной полосе приведет к тому, что светодиодная полоса будет работать с меньшей яркостью или вообще не будет излучать свет, а перенапряжение сожжет ваши светодиоды.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист спецификаций светодиодной ленты, в котором обычно указывается ток или потребляемая мощность по длине.

Если оба эти условия соблюдены, говоря электрически, мы готовы идти.

Руководство по подключению светодиодной ленты Waveform Lighting Таблица

Далее нам необходимо выяснить, являются ли блок питания и светодиодная лента физически совместимыми с точки зрения разъемов и штекеров. Поскольку светодиодные ленты и источники питания имеют различные типы соединений, это может немного запутать. Итак, чтобы помочь пролить некоторый свет (каламбур!), Мы составили таблицу ниже.

Нажмите здесь, чтобы загрузить загружаемую версию PDF, которая может помочь, если у вас возникли проблемы с размером текста.


Как интерпретировать эту таблицу:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым). Затем определите тип подключения, используемый на «стороне светодиодной ленты» (закрашен синим цветом). Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей установке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Розетки постоянного тока» на вашей светодиодной полосе, обратитесь к нижнему правому квадрату на диаграмме.

Фотография и текст внутри квадрата описывают, как достигается соединение, а также аксессуары и компоненты, которые вам понадобятся. См. Ниже для дополнительной информации:





Определение выходного разъема источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенный разъем - это штекер постоянного тока, например, используемый в источниках питания Waveform Lighting FilmGrade:


В других случаях, например, с источниками питания Meanwell, вилка может вообще отсутствовать - только два провода, отмеченные красным и белым:

Оба типа могут быть настроены для работы со светодиодной полосой, но методология подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться вперед.

Затем проверьте тип подключения на светодиодной полосе (закрашена синим цветом).

Почти все светодиодные ленты имеют медные прокладки, помеченные (+) и (-) на самой полосе. Это где электрические входы в конечном итоге должны быть пропущены. В зависимости от вашей конкретной ситуации вы можете столкнуться с тремя различными сценариями.



В первом сценарии (первый ряд диаграммы), если вы порезали какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели всю катушку, производитель, скорее всего, предоставил несколько проводов, уже смонтированных на концах светодиодной ленты. Провода могут быть либо открытыми проводами с оголенным проводом (второй сценарий), либо заканчиваться розеткой постоянного тока (третий сценарий). Если вы порежете светодиодную ленту на более короткие сегменты, у вас получится хотя бы один сегмент, который подпадает под первый сценарий.

См. Таблицу выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Имейте в виду некоторые основные принципы электроники: конечная цель - подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной колодке, а также отрицательный или заземляющий (обычно черный или белый) вывод постоянного тока источника питания на (-) медную прокладку.

Преобразование медных прокладок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные прокладки без проводов. Во многих учебных пособиях и учебных видеофильмах сразу же будут предлагаться паять провода на этих медных контактных площадках для достижения электрического соединения.Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода имели надежный контакт с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.


Точно так же за несколько секунд вы можете преобразовать медные прокладки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто отсоединить защелку, чтобы освободить и снять светодиодную ленту с разъема.

(у нас также есть разъемы без пайки для соединения двух сегментов светодиодной ленты.)

Должны ли секции светодиодной ленты быть подключены «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту в «серии» или подключить к двум сегментам независимо к одному и тому же источник питания.

Как правило, «серия» будет более простой, но может привести к некоторым проблемам с падением напряжения.Смотрите здесь для углубленного анализа преимуществ и недостатков каждого подхода.

Где я могу приобрести аксессуары для подключения моих светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи прямо в нашем магазине. Смотрите ниже ссылки.

Закупка PN 7095 (Адаптер постоянного тока)

Закупка PN 7094 (Адаптер переменного тока женщины)

Закупка PN 3070 Соединитель без пайки

Другие сообщения



Преимущества светодиодной системы 24 В по сравнению с 12 В

Если вы планируете приобрести осветительные приборы для установки низковольтной системы освещения или установить ее, вы, вероятно, натолкнулись на 12 В постоянного тока и 2... Подробнее


Что такое колба E26 и как она выглядит?

Если вы хотите приобрести новую лампу, вы, возможно, сталкивались с термином «E26» - но вы можете быть не уверены, что это значит. Читайте дальше ... Подробнее


Можно ли эксплуатировать светодиодную ленту 12 В при напряжении менее 12 В?

Когда вы будете искать светодиодные ленты, вы, скорее всего, столкнетесь... Подробнее


Как горячие светодиодные ленты? Это нормально?

Часто можно увидеть, что светодиодные технологии рекламируются за меньшую тепловую мощность и более высокую эффективность. Таким образом, вы можете быть удивлены ... Подробнее


Вернуться к блогу Освещение формы волны

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным осветительным применениям, а также подробные статьи по цветовой науке.


Обзор осветительных приборов Waveform


,
Как выбрать блок питания для вашей светодиодной ленты проекта
К сожалению, светодиодные ленты не так просты, как традиционные лампы накаливания, когда дело доходит до монтажа и настройки. Поскольку они работают на низковольтном постоянном токе, им требуется источник питания, который преобразует переменный ток 120 В / 240 В (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено простое трехэтапное руководство, которое поможет вам выбрать источник питания.

В качестве примера предположим, что вы нашли следующее изделие со светодиодными лентами: WenTop водонепроницаемые светодиодные полосы SMD 3528 и хотите посмотреть, будет ли этот блок питания работать с ним.

Шаг 1: Определить напряжение светодиодной ленты


Первый шаг - выяснить, какое напряжение у светодиодной ленты. Большинство доступных на рынке светодиодных лент работают от 12 В постоянного тока. Другие в основном на 24 В постоянного тока.

В случае продукта WenTop мы находим его в описании продукта:


... а также спецификации, указанные ниже:

Если вы все еще не уверены, еще один способ подтвердить это - посмотреть на фотографию продукта.Большинство светодиодных лент имеют маркировку 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение на характеристиках блока питания светодиодной полосе. В этом случае блок питания тоже 12В, так что нам пора.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению вашей страны (120 В для Северной Америки и т. Д.).

Дополнительный совет: например, если у вас дома лежит источник питания, вы также можете проверить наклейку на задней панели и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты


Затем найдите спецификации мощности (W) или силы тока (A) для светодиодной ленты. Это может быть указано как W / m или A / m, или просто W или A.

Светодиодная лента отображает общую мощность 24 Вт или 4,8 Вт на метр. Это подтверждается тем, что на катушку приходится 5 метров, а 4,8 Вт / метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P - мощность, V - напряжение, а A - сила тока.Чтобы определить A (силу тока), просто подключите 24 для мощности и 12 для напряжения и рассчитайте:

24 = 12 x A

A = 2,0 А.

В электрическом плане мы теперь знаем, что при напряжении 12 В эта светодиодная лента будет потреблять около 24 Вт на катушку (5 метров) или около 2,0 А.

Теперь давайте проверим блок питания.


Мы видим, что он имеет рейтинг 36 Вт, или 3А. Опять же, если мы используем формулу P = V x A, это проверяется, потому что это источник питания 12 В.

Это означает, что этот блок питания способен потреблять до 36 Вт, или около 3.0 ампер.

Поскольку емкость блока питания превышает потребляемую мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта могут быть соединены вместе.

Номинальная мощность источника питания и сила тока могут запутать и даже напугать некоторых людей. Весьма разумно предположить, что источник питания, который накачивает 36 Вт на светодиодную ленту на 24 Вт, может привести к повреждению. Кроме того, что если вы решили однажды разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту на 12 Вт?

Именно поэтому мы подчеркиваем способных и выше .Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он будет потреблять столько энергии. Напротив, блок питания будет фактически поставлять столько, сколько необходимо, и соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако если потребляемая мощность превышает мощность источника питания, он может испытывать ненормальную работу и повреждение.

Таким образом, этот источник питания можно использовать для питания любой светодиодной ленты, которая потребляет от 0 до 36 Вт.

Шаг 3: Определить способ подключения


Источник питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:

Вы, вероятно, увидите, что это указано как 5,5 мм х 2,1 мм. Будьте осторожны, так как 5,5 мм х 2,5 мм могут не работать со штекерами светодиодной ленты.

Узнайте, поставляется ли катушка со светодиодной лентой с разъемом постоянного тока следующим образом:


Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене на одном конце и в светодиодной полосе на другом конце.

С другой стороны, если вы хотите разрезать светодиодную ленту на несколько сегментов или если весь рулон поставляется только с двумя неизолированными проводами (обычно красным и черным), например:


В этом случае вам нужно найти адаптер, который может подключить разъем питания от блока питания к светодиодной полосе. Затем вы можете подключить свободные концы провода к адаптеру, который, в свою очередь, подключается к источнику питания.

Другие сообщения



Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите запустить их, самый важный шаг - выяснить, как обеспечить подход... Подробнее


Как выбрать светодиодную лампу BR30

Возможно, вы захотите заменить некоторые старые светильники в своем доме и столкнуться с форм-фактором BR30. Что это значит и хо ... Подробнее


Можно ли установить светодиодную лампу, мощность которой превышает номинальную мощность светильника или розетки?

Общий вопрос, который мы получаем: «У меня есть эквивалентная светодиодная лампа мощностью 60 Вт, но в розетку, в которую я хочу ее установить, написано [MAX 50... Подробнее


В чем разница между CCT и CRI?

До того, как энергосберегающее освещение стало массовым, выбрать лампу было довольно просто. Лампа на 40 ватт не дает вам достаточно ... Подробнее


Вернуться к блогу Освещение формы волны

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным осветительным применениям, а также подробные статьи по цветовой науке.


Обзор осветительных приборов Waveform


,

12 Вольт светодиодные полосы: питание и проводка

12v-LED-Flex-Strip Светодиодные фонари

стали быстрым и эффективным решением для акцентного освещения в вашем доме. Относительно дешевым вариантом является низковольтное 12-вольтное светодиодное освещение. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они формируются на любой поверхности, обеспечивая мягкий, плавный акцентный свет. Низкая потребляемая мощность 12 В постоянного тока позволяет им работать с эффективной скоростью, а светодиоды 5050 обеспечивают его холодную работу и безопасную работу в стесненных условиях.Все это учитывает то, что делает светодиодные ленты 12 В такими прекрасными для освещения под шкафом, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухты и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы расскажем, как обеспечить правильное питание светодиодных лент, а также различные способы подключения светодиодных лент для обеспечения наилучшей настройки светодиодного освещения.

Основы гибких светодиодных лент 12 В

Их название говорит само за себя, эти полосы имеют гибкую линейную основу, на которой размещено 5050 светодиодов.5050 это просто размер / тип светодиода. Это обычный размер для светодиодных лент, они большие и яркие, но при этом работают круто. 3528 - это еще один распространенный тип светодиодов, используемый в светодиодных лентах, я бы их избегал, так как они намного меньше и тусклее. Любое больше 5050, и освещение становится намного дороже, и работает намного горячее, привнося теплоотвод и контроль температуры в смесь.

Эти светодиодные гибкие ленты выпускаются в естественных белых цветах: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый).Цветные светодиодные полосы также доступны в красном, желтом, зеленом, синем и RGB (цвет меняется). Для получения дополнительной информации об основах гибких полос 12 В, проверьте здесь.

У тех, кто выбирает белые светодиодные ленты, есть выбор между двумя разными плотностями. Плотность - это просто количество светодиодов на расстоянии вдоль полосы. Полосы стандартной плотности имеют 30 светодиодов / метр (150 на катушку), которые выделяют около 540 люмен на метр. Полоса высокой плотности удваивает это с 60 светодиодами / метр (300 на катушку) и выделяет 1080 люменов на метр! Те, кто ищет самый яркий свет, который они могут получить для рабочего освещения, должны определенно идти с высокой плотностью, поскольку они значительно ярче.Однако для акцентного освещения, как правило, просто нужно мягкое свечение, поэтому вы можете использовать стандартную плотность, поскольку она дешевле и не будет слишком мощной. ПРИМЕЧАНИЕ : полосы высокой плотности будут работать с более высокой мощностью, но мы перейдем к включению питания ниже.

12V-LED-Strip-Cove-Lighting Cut Lines for LED Flex Strips

светодиодные ленты 12 В поставляются в рулонах по 16,4 фута (5 м). Здесь, в LEDSupply, мы предлагаем меньшие длины 3, 6, 9 и 12 футов. Полоски можно легко разрезать по размеру, так как на 4 дюйма для стандартной плотности имеются следы отреза, а также паяльные прокладки и каждые 2 дюйма - для высокой плотности.Вот простой пример того, как отрезать пользовательские длины и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие полоски легко монтируются, так как они защищены клейкой лентой, которая прилипнет к вашей поверхности, плоская или закругленная. Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных полосок на 12 вольт сократит время настройки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, это: (1) не зная, какой размер источника питания купить, или (2) как подключить несколько полосок, либо вместе, либо обратно к одному источнику питания. Ниже мы рассмотрим некоторые полезные практики для питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока. Единственное, что вам нужно знать о поиске источника питания для светодиодных лент, - это мощность. В приведенных ниже спецификациях приведены значения мощности для ламп стандартной и высокой плотности. Это поможет вам легко найти мощность вашей системы, а затем выбрать подходящий источник питания.

4,8
Длина (Ft.) Длина (в метрах) 30 светодиодов / м
Мощность
60 светодиодов / м
Мощность
1 0,3048 2,4 4,8
2 0.6096 4.8 9.6
3 0.9144 7.2 14.4
6 1.8288 12.15 20.8
9 2.7432 22.05 33.6
12 3.6576 22.05 33.6
16.4 (полный барабан) 5 27 40

Расчет мощности, пример № 1: Итак, представьте, что у вас есть длина около 20 футов, которую нужно покрыть за один сплошной цикл полосами стандартной плотности. Этого можно достичь, используя полный барабан, а затем добавив 4 дополнительных ножки с разъемом без зазора.Используя таблицу выше, мы можем найти это.

Мощность = полная мощность рулона (стандарт) + 3Ft. Мощность + 1 фут Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вы хотите обеспечить некоторую подушку между вашей мощностью и номинальной мощностью блока питания. С помощью этого приложения вы должны найти источник питания 12 В, способный по крайней мере 40 Вт.

Расчет мощности, пример № 2: Например, вы хотите использовать 18-футовые светодиодные ленты высокой плотности для другого применения.

Мощность = Полный барабан (высокая плотность) х 2 фута. Мощность

Мощность = 40 + 9,6

Вт = 49,6 Вт

Для этого приложения я бы использовал как минимум 50 Вт. Помните, что мы хотим немного подкрепить блок питания, чтобы вам было безопаснее выбрать 60-ваттный блок питания.

Варианты питания светодиодов

PSAC24A-120L6 Wall Mount Power Supply

Первый вариант - пойти с подключаемым блоком питания. Блоки питания для настенных и настенных выключателей подключаются непосредственно к вашей настенной розетке и переключают напряжение линии до 12 В постоянного тока для полос.Это удобно для небольших приложений или в местах, где у вас есть скрытый выход, который находится вне пути. Это, безусловно, упрощает подключение, так как вы просто подключаете его, и вам не нужно подключать провода напрямую к основным линиям.

Это приводит нас к нашему второму варианту, проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши полосы. Эти источники питания обычно бывают более дискретных размеров, и их гораздо проще спрятать в стенах или там, где это необходимо.Блоки питания с открытыми рамками, как правило, также попадают в эту категорию и очень полезны с помощью их винтовых терминальных портов для легкого подключения и нескольких портов. Это, безусловно, более профессиональный вид, чем просто прямое подключение к стене, но для этого потребуется, чтобы основные источники света были легко доступны для освещения.

hardwired-led-strip-power-supplies

Подключение светодиодных лент к источнику питания

Подключение полос к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто подключен к источнику питания, выходное соединение обычно представляет собой вилку с наружной резьбой 2,1 мм. К счастью, полные катушки с полосками поставляются с внутренней розеткой 2,1 мм для бесшовного соединения. Если у вас более короткая длина, вы можете использовать ввинчиваемые клеммные разъемы ниже.

С проводными блоками питания все немного по-другому, так как у них отсоединяются провода, нет прямых вилок. Если на вашей полоске имеется 2,1-мм гнездовой разъем, то, возможно, проще всего подключить ввинчиваемый разъем (2.1 штекер) к выходным проводам блока питания, чтобы вы могли сделать звуковое соединение. У вас также есть возможность отрезать соединитель от полосы и просто соединять провода с проводом с помощью пайки или проволочных гаек.

Как подключить несколько полосок к одному источнику питания

Подключение нескольких полос к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытыми рамками идеально подходят для использования с несколькими полосами, поскольку у них есть два канала с терминальными портами, в которые могут входить несколько полос.

Если вам нужен стиль плагинов, то я бы предложил подключить оба ваших стрип-соединения к светодиодному разветвителю, который затем будет беспрепятственно подключаться к охватываемому разъему блока питания. Кабели разветвителя светодиодной ленты имеют до 4 выходов, поэтому вы можете без проблем подключить 4 полосы к одному соединению блока питания!

При жестком подключении стрипов вам просто нужно сделать надежные соединения между всеми вашими стрип-проводами и выходными проводами блока питания.Это можно сделать с помощью проводных гаек или подключив все полосы к общему положительному и отрицательному проводу, чтобы вы могли выполнить одно-одно соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно игнорируется этими гибкими полосками, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждой ногой провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на полосы стандартной плотности, желающие идти длиннее 32 футов, и полосы высокой плотности, желающие идти длиннее полного барабана (16,4 фута). Если вы идете длиннее, чем эти длины, полоски будут затронуты и не будут работать должным образом, поэтому вы не можете связать вместе полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные полосы светодиодных лент на более короткие. Более короткие длины могут затем подключаться параллельно от источника питания.Есть несколько различных способов сделать это, давайте взглянем на различные настройки проводки ниже.

Электропроводка № 1: Запуск нескольких параллельных прогонов полосовых огней

Вы хотите установить непрерывную полосу светодиодных полос длиной 60 футов под барной стойкой для акцентного освещения. Поскольку самый длинный пробег, который вы можете сделать, составляет 32 фута, вам нужно разделить его как минимум на 2 длины. Чтобы сделать две равные части, вы должны запустить две полосы по 30 футов каждая. Запустите первую полоску прямо от источника питания.Проведите параллельный набор проводов до точки, где первая полоса заканчивается, чтобы подать вторую полосу с питанием.

LED Strips in Parallel

Электропроводка № 2: блок питания в среднем подходе

Это отличный подход, если вы можете как-то расположить источник питания в середине длинных полос, которые вам нужны. Таким образом он сокращает лишнюю длину провода, так как вы можете разделить его пополам и просто провести обе полосы в противоположных направлениях прямо от источника.

Parallel-led-strips

Проводка № 3: Использование нескольких источников питания

Иногда вместо того, чтобы прокладывать длинные провода и разъединять провода, идущие от источника питания, клиенты выбирают использование отдельных источников питания в разных областях.Это прекрасно работает, если вы можете поставлять электроэнергию в тех местах, где они вам нужны, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это поможет вам правильно настроить светодиодные ленты с правильной настройкой проводки и источником питания. Как всегда, мы хотели оставить вас с некоторыми полезными деталями, которые действительно сделают соединительные полосы намного проще.

Parallel-led-strips

светодиодных разветвителей: эти Y-образные соединители позволяют вам подключить один источник питания и подключить несколько светодиодов, используя простое штекерное соединение.Они доступны в RGB и одноцветных вариантах и ​​доступны в двух, трех и четырех выходных соединениях.

barrel plug connectors for LED strips

Ввинчиваемые клеммные соединители: Эти маленькие соединители очень удобны, когда вам необходимо выполнить надежное соединение между двумя наборами проводов. Просто со стороны штекера и штекера, закрутите оба проводных соединения и подключите их с легкостью. Также работает, когда вам нужно перейти от проводных проводов к разъему 2,1 или 2,5 мм.

EZ Clip Разъемы для светодиодных лент. Эти разъемы защелкиваются прямо на конце полос, где вы их обрезаете.Существуют варианты с полосы на полосу или полосы с проводом. Это позволяет легко соединять светодиодные ленты или добавлять зазоры внутри установки без пайки.

Easy clip on connectors for LED strips

Старомодный путь: вырвите паяльник и провод и сделайте эти соединения, как мы делаем здесь.

,
разъемов для светодиодных лент: альтернатива пайке

Чтобы избежать повреждений и большого разочарования, любой, кто планирует установить светодиодные ленты, должен сначала знать, как лучше всего подключиться к полосам. Если установлено плохое соединение, свет мигает, неожиданно или хуже выключается, не работает вообще. К сожалению, на этом этапе совершается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных разъемов.

Светодиодные соединители в этом руководстве помогут вам:

  1. Соедините две полосы вместе, чтобы сделать длину более длинной
  2. Запустите промежуток между вашими стрип-фонари
  3. Подключите провода питания к светодиодной полосе
  4. Сделать небольшие соединения по углам
Разъемы для светодиодных лент

обеспечивают быстрое решение, позволяющее избежать необходимости использовать паяльник.Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем пайку как наиболее надежный вариант. На самом деле, вот краткое руководство по пайке ваших светодиодных соединений.

Несмотря на то, что пайка очень надежна, это может занять много времени, если у вас много разных соединений. Вот почему разъемы со светодиодной полосой без припоя творят чудеса, облегчая многочисленные подключения. В этом уроке мы расскажем, как правильно использовать разъемы стрипов, чтобы они в полной мере использовали.

2-контактные и 4-контактные разъемы для светодиодных лент

Существует два различных типа подключения для герметичных разъемов EZ Click для светодиодных лент.Двухштырьковые светодиодные соединители используются для одноцветных полос. Они требуют только двухпортового соединения, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы по размеру и форме идентичны 2-контактным, но содержат 4 контакта, которые соответствуют точкам подключения на RGB (изменяющих цвет) полосовых лампах. Четырехполюсные RGB-разъемы имеют одну общую положительную линию, а также разъемы для каждого из красного, зеленого и синего светодиодов, так что ими можно управлять по отдельности для создания ассортимента разных цветов.

Существуют 2- и 4-контактные версии следующих разъемов для светодиодных лент:

  • Полосы на полосы: Легко соедините полосы конец в конец, чтобы сформировать более длинную полосу.
  • Strip-to-Wire: Подключите к вашей полосе и проложите провода на другом конце, чтобы подключиться к источнику питания или к другому источнику света, если у вас есть зазор в вашей светодиодной цепи. Разъемы для прокладки проводов продаются с 6-дюймовыми проводами.

Для водонепроницаемых и не водостойких полос!

Единственным другим вариантом для разъемов является выбор IP67, если у вас есть водонепроницаемая полоса, или вариант IP20, если у вас есть полоса IP20.Разъемы IP67 стоят выше, поскольку они составляют силиконовое покрытие, которое является единственным отличием между ними. Однако они не подойдут, если вы приобретете неправильный разъем, поэтому убедитесь, что разъем соответствует правой полоске.

Подключение к светодиодным лентам

Разъемы легко подключаются к отрезанному концу полосы. Разъем будет иметь 2-4 острых зуба, торчащих прямо вверх, полоса будет скользить над этими зубцами:

  1. Обязательно поднимите прозрачную пластиковую крышку и вставьте полоску до упора в заднюю крышку, она должна находиться под самой нижней прозрачной лапкой, как показано на рисунке.
  2. Как только он дойдет до упора, нажмите на язычок вниз, чтобы каждая сторона защелкнулась на месте.
  3. После того, как вы нажмете на нее, зубы должны пробиться сквозь нижнюю часть медных накладок на полоске, создавая прочное соединение. Я поднял вкладку, чтобы показать вам, как зубы пронзают медные точки соединения.

Это должно обеспечить прочное соединение, которое будет продолжаться. Чрезвычайное натяжение полоски, очевидно, вытянет ее, но кроме этого, это качественная связь с вашей полосой! * В качестве дополнительного примечания вам не нужно удалять силикон с водонепроницаемых полос, некоторые разъемы требуют этого, но щелчки EZ этого не делают!

Соединительный разъем для проводов

Эти разъемы без пайки лучше всего работают с многожильным проводом 20 AWG.Нет необходимости зачищать провода перед подключением.

  1. Убедитесь, что подняли прозрачную крышку и сдвиньте провода как можно дальше. Удостоверьтесь, что вы окрашиваете свои провода или убедитесь, что они все выстроились Мы используем красный для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указано ранее.
  2. После того, как провода находятся над канавками, нажмите на крышку. Для проволочной стороны лучше всего использовать набор плоскогубцев, чтобы помочь полностью защелкнуть разъем, это требует некоторого усилия!
  3. Если у вас возникли проблемы с перемещением проводов, попробуйте сначала протолкнуть провода в пазы еще немного, чтобы они не сдвинулись, когда вы пытаетесь закрепить крышку.
  4. Теперь у вас есть надежное соединение с проводами, и вы можете подключить их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

Типы светодиодных соединителей с EZ 5050 Strip Connector

Соединение между полосами

Есть две более короткие полосы, которые вы хотите соединить вместе, чтобы сделать более длинную полосу? Пока вы находитесь в пределах максимальных ограничений пробега (32.8 футов для высокой плотности и 16,4 фута для стандартной плотности) это можно легко сделать с помощью одного разъема для прокладки!

Запустите больший разрыв в вашем приложении

Скажем, мы делаем кухонный проект в подкабинете, и вы хотите преодолеть промежуток между вашей плитой или раковиной. Для этого вам понадобятся только два соединителя типа «полоса к проводу» и достаточное количество многожильных проводов 20-го калибра для прокладки вашего зазора. Вы поместите разъем на конец каждой соединяемой полосы, а затем подключите провода к канавкам, как показано выше.

Угловые соединители со светодиодной лентой

Это можно сделать точно так же, как описано выше, но обычно это очень маленькие секции, поскольку цель состоит в том, чтобы повернуть острый угол на угол, который гибкие полосы не могли бы согнуть. Все, что вам нужно, - это два соединителя «полоска-провод» и достаточное количество проводов, чтобы повернуть за угол.

EZ ClickTight Советы и устранение неполадок

  1. Если вы испытываете какое-либо мерцание на полосе или оно не горит, вероятно, существует проблема с подключением.Убедитесь, что зубцы прокалывают сквозь полоски и что ваш провод вдавливается в пазы.
  2. Другая распространенная проблема - перепутывание проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода имеют одинаковые следы на полосе! (от положительного к положительному, от отрицательного к отрицательному)
  3. Убедитесь, что вы используете совместимые полосы, они работают с нашими 12V светодиодными гибкими полосками. Они будут работать и с другими 10-миллиметровыми светодиодными гибкими полосами, и для работы потребуется многожильный провод. Если вы используете эти части, вы должны быть в порядке.
  4. Если вам нужно закрыть соединения, потому что вы находитесь во влажной зоне, я бы порекомендовал установить термоусадку на весь разъем. Мы используем термоусадку на ½ дюйма, чтобы это работало здесь.

При этом вы должны быть готовы к любой комбинации соединений полоса-полоса или полоса-провод. Если вам нужно быстро освежить информацию о светодиодных лентах и ​​о том, как их подключить и подключить, посмотрите здесь ... если не стесняйтесь, проверьте разъемы, нажав на изображение ниже!

,

Отправить ответ

avatar
  Подписаться
Уведомление о
