Соединительный клеммник: MY10HW-4.3-02P клеммник соединительный

Клеммы соединительные

• Магазин электрики
• Клеммы соединительные

На этой страницы представлено многообразие соединительных клемм. Самый большой ассортимент в Рязани, а так же низкая цена на представление бренды: WAGO, IEK, EKF. Так же, позвонив нам,  вы можете заказать абсолютно любые клеммы и мы привезем их в самые короткие сроки и за самую лучшую цену.

Сортировать: По умолчаниюПо имени (A – Я)По имени (Я – A)По цене (возрастанию)По цене (убыванию)По модели (A – Я)По модели (Я – A)

Показывать: 255075100150

Клеммник EKF 3-й (0,2-4мм) флажковый

Клеммник EKF СМК 221-413  – классический клеммник рычажкового типа, без проблем обеспечивает соединение проводов сечением до 4мм. Клемник многоразовый и может использоваться для сочленения как и мягких(многожильных), так и для жестких(одножильных) проводов.

EKF – о..

20.00 р.

Подробнее

купить в 1 клик

Клеммник ELEKTRO 2-й (1.5-2.5мм) проходной

Самый простой флажковый проходной клеммник, который идеально подходит для подключения света или других приборов(потребляемый ток не больше 10А). Флажковый механизм очень удобный, а проходное исполнение клеммы добавляет компактности и эстетики. Вы можете приобрести эти и..

20.00 р.

Подробнее

купить в 1 клик

Клеммник ELEKTRO 2-й (1.5-2.5мм) проходной на DIN

Самый простой флажковый проходной клеммник с креплением на DIN-рейку. Флажковый механизм очень удобный, а проходное исполнение клеммы добавляет компактности и эстетики. Вы можете приобрести эти и другие клеммники у нас в магазине, в городе Рязань, а так же возможна дост..

22.00 р.

Подробнее

купить в 1 клик

Клеммник ELEKTRO 6-й (1.5-2.5мм) проходной

Самый простой флажковый проходной клеммник, который идеально подходит для подключения света или других приборов(потребляемый ток не больше 10А). Флажковый механизм очень удобный, а проходное исполнение клеммы добавляет компактности и эстетики. Вы можете приобрести эти и..

40.00 р.

Подробнее

купить в 1 клик

Клеммник IEK 4-й (1. 5-4.0мм)

Самозажимной клеммник для соединения 4 одножильных проводов сечением до 4 квадратных миллиметров. Идеально подходит для надежного соединения в распределительных коробках, а так же в открытых система прокладки кабеля. Максимальный ток нагрузки – 32А. Вы можете приобрести..

25.00 р.

Подробнее

купить в 1 клик

Клеммник IEK 4-й для жестких проводов

Клеммник IEK для алюминиевых и медных проводников сечением до 4 мм2. Корпус клемм изготовлен из самозатухающего пластика, контактная часть: из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники. Клеммы производителя IEK ..

25.00 р.

Подробнее

купить в 1 клик

Клеммник IEK 6-й для жестких проводов

Клеммник IEK для алюминиевых и медных проводников сечением до 2. 5 мм2. Корпус клемм изготовлен из самозатухающего пластика, контактная часть: из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники. Клеммы производителя IE..

20.00 р.

Подробнее

купить в 1 клик

Клеммник IEK 8-й для жестких проводов

Клеммник IEK для алюминиевых и медных проводников сечением до 4 мм2. Корпус клемм изготовлен из самозатухающего пластика, контактная часть: из луженой латуни, что дает возможность подсоединять как алюминиевые, так и медные проводники. Клеммы производителя IEK ..

25.00 р.

Подробнее

купить в 1 клик

Клеммник NN 2-й (0. 5-2.5мм) прокалывающий

Очень редкие прокалывающие зажимы для кабелей сечением до 2.5мм. Невероятно удобные в случаях, когда нет желания разрывать кабель, можно всего лишь накинуть клеммник и защелкнуть, специальные зубчики прорежут изоляцию и соединят между собой два провода без разрыва основ..

15.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 2-й (0,08-2,5 мм) флажковый

Клеммник от компании WAGO для многожильных(мягких) проводов, благодаря флажковому механизму, обеспечит удобное и надежное соедиениние буквально за несколько секунд. Идеально подойдет для проводки освещения в любое нужное место. Данные клеммники не рекомендуется использо..

20.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 2-й (0. 5-2.5мм)

Клеммник WAGO 2273-202 это идеальный решение для быстрого соединения двух одножильных(жестких) кабелей для этого нужно вставить зачищенный от изоляции до упора в клеммник и все, благодаря самозажимному механизму соединение будет практически вечным. Произведены в Германи..

13.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 2-й (0.5-2.5мм) с пастой

Клеммник WAGO 2273-242 это идеальный решение для быстрого соединения двух одножильных(жестких) кабелей для этого нужно вставить зачищенный от изоляции до упора в клеммник и все, благодаря самозажимному механизму соединение будет практически вечным. Так же в этом клемник..

13.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 3-й (0,08-2,5 мм) флажковый

Клеммник WAGO 222-413 – самый популярный и распростарненный среди безвинтовых клеммников. Можно соединить до 3-х многожильных(мягких) или одножильных(жестких) проводов. Благодаря рычажковому механизму, данный тип клеммников – самый удобный и практичный, легкие в использ..

25.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 3-й (0.5-2.5мм) с пастой

Клеммник WAGO 2273-243, специально разработанный компанией WAGO, клеммник с самозажимным механизмом. Для соединения и зажима пластиной нужно только до упора вставить зачищенный от изоляции кабель. Такой тип клеммников подходить только для одножильных(жестких кабелей). Б..

15.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 4-й (0.

5-2.5мм)

Клеммник WAGO 2273-244 4-й (0.5-2.5мм) – идеально подойдет для соединения одножильных(жестких) кабелей, благодаря уникальному механизму обеспечивает надежную и долговечную работу. Выдерживает максимальную нагрузку в 24А, согласно новому ГОСТУ, соединения, доступ к котор..

14.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 4-й (0.5-2.5мм) с пастой

Клеммник WAGO 2273-244 4-й (0.5-2.5мм) с пастой – идеально подойдет для соединения одножильных(жестких) кабелей, благодаря специальной антиокислительной пасте”Alu-Plus”, клеммник позволяет соединять медные и алюминиевые провода без риска окисления и потери свойств. &nbs..

20.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 5-й (0. 08-2.5мм) флажковый

Клеммник WAGO 222-415 уже стал классикой электромонтажа. Самый распространённый, надежный и долговечный клеммник впервые обрел свою популярность благодаря уникальному рычажковому механизму, все, что нужно для соединения – это клеммник и освобожденный от изоляции провод(..

45.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 5-й (0.14-4.0мм) флажковый

Клеммник WAGO нового образца – улучшенный во всех параметрах продукт. Подходит для соединения как жестких(одножильных), так и мягких(многожильных) проводов, компактность – позволяет выполнить монтаж в местах, где каждый сантиметр играет большую роль. Основное отличие от..

55.00 р.

Подробнее

купить в 1 клик

Клеммник WAGO 5-й (0. 5-2.5мм) с пастой

Клеммник WAGO 5-й (0.5-2.5мм) с пастой – идеально подойдет для соединения одножильных (жестких) кабелей, благодаря специальной антиокислительной пасте(Alu-plus), клеммник позволяет соединять медные и алюминиевые провода без риска окисления и потери свойств.  Выдерж..

23.00 р.

Подробнее

купить в 1 клик

Клемні колодки – купити Клемні колодки в Україні ➦ Master-A

Підібрати за параметрами

Підкатегорії

Виробник

Перетин кабелю, що підключається

4х2, 5-10, 6х10-25,2х25-70 (1)

16 (14)

30 (1)

95 (7)

3х6 + 16 (1)

6 (15)

35 (7)

40 (3)

2,5-6 (8)

5х35 (1)

2,5/4,0 (3)

1,5-4 (11)

4-10 (17)

2,5-50 (1)

16-95 (4)

6,4 (1)

35-150 (2)

5х16 (1)

6-16 (11)

4х35 (1)

35-240 (3)

16-35 (6)

10-25 (8)

4 (19)

0,5-1,5 (3)

2,5 (11)

6-50 (2)

4х16 (1)

10 (14)

25 (5)

5х10 (1)

1,0-2,5 (15)

Кількість клемних пар

Діапазон робочих температур

Перевага

Скинути всі

Знайдено 645 товарів

За замовчуваннямВід дешевих до дорогихВід дорогих до дешевихПо популярностіНовинкиЗнижки

Фільтр

Артикул:773306

в наявності

4,00грн.

Якісна і недорога клемна колодка

Клемники придбали величезну популярність завдяки простому застосування і високої надійності з’єднання, яке можна отримати при їх використанні. Забезпечити міцність виробу дозволяє корпус із пластику, в якому розташовується латунний елемент. Для фіксації в клеммнике передбачена різьблення, в яку вкручують гвинт. Альтернативним варіантом монтажу є фіксація по натисненню. Купити клемну колодку можна в будь-який зручний час, скориставшись пропозицією нашого сайту. Принцип роботи, який лежить в основі клемника, полягає в тому, щоб з’єднати провідники завдяки міцної фіксації всередині латунної трубки.

Порівнюючи клемний спосіб фіксації з його аналогами, можна виділити відразу декілька важливих переваг першого:

• досить мати найпростіші інструменти для монтажу під рукою;
• роботи виконуються швидко та якісно;
• для фіксації підходять навіть короткі проводи;
• такий монтаж відрізняється надійністю і довговічністю;
• в процесі з’єднання можна користуватися алюмінієвими та мідними провідниками.

Клемник для з’єднання проводів можна встановити в коробку або распредщит, але вона не може використовуватися для кріплення провідників безпосередньо всередині стін.

Клемні колодки в інтернет-магазині Master-a

У продажу можна зустріти різні варіації клемних колодок, тому покупцеві необхідно заздалегідь подумати про те, якими експлуатаційними характеристиками або способом фіксації вони повинні володіти. Ціни на клименники ви завжди можете уточнити на нашому сайті. Ми завжди прагнемо забезпечити своїх клієнтів якісною продукцією, виготовленою відомими брендами.

Збираючись купити клемник, враховуйте те, як саме він буде встановлений. З допомогою клемного методу з’єднання можна зафіксувати окремі проводи, або встановити клемник на друкованій платі, скористатися рейками G і DIN або крос-модулем. Клеми також бувають цільними або можуть мати з’єднувальні пластикові елементи. Метод фіксації клем дозволяє отримати пряме або кутове з’єднання проводів.

Одним з найпоширеніших сполук залишаються гвинтові клемні колодки. У їх конструкції передбачається наявність гвинтів, які закручуються після установки провідників в отворі. Гвинтові клемники відрізняються своєю економічністю, а також дозволяють досягти максимально надійної фіксації. З їх допомогою можна налаштувати силу тиску. У той же час монтажникові важливо правильно розташувати провід, щоб забезпечити якісне і безпечне з’єднання.

Ціна на клемну колодку в нашому каталозі залишається демократичною, ніж обов’язково слід скористатися клієнтам. Роз’ємна колодка включає в себе дві частини. Один елемент встановлюється на панелі, а другий з’єднується з проводом. Ще одним варіантом клем є натискні елементи. У них, як випливає з назви, використовується спеціальний важіль, тиск на який забезпечує закриття всієї конструкції, тому фіксуючі гвинти не потрібні.

Як вибрати клемник для проводів?

Вибираючи колодки клемні, покупцеві необхідно точно визначитися з тим, який варіант потрібно для виконання поставленої задачі. Представлені на ринку клемні колодки можуть відрізнятися наявністю запобіжника або захисту від виривання. Популярними залишаються і бар’єрні клеми, які здатні витримати високу струмовий навантаження. Інтернет-магазин Майстер-А може запропонувати найвигідніші умови для придбання клемних колодок в Україні, в чому ви можете переконатися на особистому досвіді.

Ціна на Клемні колодки

Клемні колодки	Ціна
Пластина бічна для JHN2-4,0 мм	1.7 грн
З’єднувач Тel-Splice (для двох жил)	1.8 грн
Клемник з’єднувальний ACN-102	2 грн
Клемник з’єднувальний з пастою ACNп-108	2 грн
Пластина бічна для JHN1-4,0	2 грн
Пластина бокова для JHN1-2,5	2 грн
Пластина бокова для JHN2-2,5 мм	2 грн
Клемник з’єднувальний з пастою ACNп-102	2.3 грн
Заглушка для ЗНИ 4-6мм2 синій	2. 5 грн
Клемник WAGO 6 *(1,0-2,5 мм. кв.) мідь без наповнювача прозорий	2.5 грн
Клемник з’єднувальний з пастою ACNп-106	2.5 грн
Клемник з’єднувальний ACN-104	2.9 грн
Клемник з’єднувальний ACN-106	3 грн
Клемник з’єднувальний з пастою ACNп-104	3 грн
Клемник з’єднувальний ACN-108	3.5 грн
	4 грн
Заглушка для ЗНИ 4-6мм2	4 грн
Клемник WAGO 8 *(1,0-2,5 мм. кв.) мідь без наповнювача прозорий	4 грн
Клемник затискний з’єднувальний CMK-823-2/1, 5	4 грн
Пластина для клемника гвинтового 10мм	4 грн

Объяснение клеммных колодок

– Типы клеммных колодок

В этой статье мы познакомим вас с клеммной колодкой, которая является важным компонентом в любой промышленной установке. Клеммные колодки — это компоненты с изолированным корпусом, единственной целью которых является скрепление двух или более проводов.

Зачем использовать клеммные колодки?

Ну…. Вы могли бы спросить, Если вы хотите соединить провода, почему бы просто не спаять их вместе? Или скрутить их между собой и обмотать изолентой?

Использование клеммных колодок является лучшим решением для соединения проводов. Клеммные блоки обеспечивают большую гибкость.

Например, при использовании клеммных колодок легко модифицировать проводку, поскольку провода можно быстро удалить или добавить.

Проводка клеммной колодки аккуратна и упорядочена, что позволяет быстро идентифицировать ее, что упрощает модификацию и устранение неполадок. Мы покажем вам больше веских причин для использования клеммных колодок позже в этой статье.

Характеристики клеммной колодки

Клеммные блоки классифицируются на основе таких характеристик, как структура , тип устройства и варианты подключения . Давайте рассмотрим некоторые из классификаций и характеристик клеммных колодок, которые обычно используются в современной промышленности.

Существует множество способов соединения проводов внутри клеммной колодки. Давайте посмотрим на некоторые из наиболее популярных.

1) Винтовая клеммная колодка

Вероятно, наиболее часто используемым способом подключения является клеммная колодка с винтовыми зажимами . Клеммные колодки с винтовыми зажимами — это те, в которых для крепления проводов используются винты.

Будьте осторожны! Чрезмерная затяжка винтов может повредить провода и привести к плохому или потенциально опасному соединению.

2) Клеммная колодка барьера / европейские соединители

Клеммная колодка барьера очень похожа на винтовую клеммную колодку, поскольку для зажима проводов в них используются винты. В зависимости от применения и окружающей среды клеммная колодка Barrier может иметь небольшую крышку для защиты проводки.

Как и в случае с винтовой клеммной колодкой, важно зачистить провод до нужной длины, иначе винтовой зажим может не соприкасаться с самим проводом.

3) Пружинная клеммная колодка / Пружинное соединение

Другим распространенным способом подключения проводов является пружинная клеммная колодка .

Соединение осуществляется путем простой вставки проводов. Для большинства этих клеммных колодок требуется, чтобы провод был прикреплен к наконечнику перед его вставкой.

Наконечник или проволока крепится и освобождается путем установки пружинного расцепляющего устройства. У некоторых поставщиков есть уникальное пружинное устройство, в то время как другим требуется небольшая отвертка.

4) Клеммный блок Push-in/Push-fit

Клеммный блок Push-fit или Push-in становится очень популярным. Так же, как и в клеммной колодке с пружинной нагрузкой, для «вставной посадки» часто требуется, чтобы провод был покрыт наконечником.

Несколько поставщиков производят клеммные колодки с вставной посадкой.

Соединение осуществляется простым подключением проводов.

Большая разница между пружинной клеммой и клеммной колодкой Push-fit заключается в способе освобождения провода. Клеммные колодки с вставной посадкой имеют расцепляющее устройство, установленное непосредственно рядом с точкой ввода провода.

5) Клеммная колодка IDC

Еще одна клеммная колодка, которая впервые была использована в отрасли Telco , — это соединитель смещения изоляции или IDC 9.0026 .

Изоляцию провода не нужно снимать перед вставкой. Два острых лезвия внутри клеммной колодки прорежут изоляцию и вступят в контакт с проводом.

 При первом появлении этот тип клеммной колодки больше подходил для одножильного провода, чем для многожильного, хотя сейчас есть поставщики, выпускающие IDC для обоих.

6) Втычной клеммный блок

Как следует из названия, вставной клеммный блок имеет штепсельную розетку для подключения к розетке.

Провод вставлен и зажат винтом. Подключение к проводу осуществляется по схеме вилка-розетка. Эта клеммная колодка используется в ситуациях, когда требуется быстрое отключение.

7) Соединитель с язычком   клеммная колодка

На клеммных колодках с язычком провод, прикрепленный к соединителю, надевается на выступ. Провод может быть с обжимным соединением или с пайкой в зависимости от типа разъема.

Соединитель с выступом  также доступны клеммные колодки, в которых одна сторона клеммной колодки представляет собой соединение с выступом, а другая сторона клеммной колодки представляет собой соединение с винтовым зажимом.

Типы клеммных колодок

Хорошо… теперь, когда мы рассмотрели некоторые из наиболее распространенных способов подключения, давайте рассмотрим некоторые из различных типов клеммных колодок.

1) Блок клемм заземления

На первый взгляд, 9Клеммная колодка 0025 Ground выглядит как типичная ввинчивающаяся клеммная колодка .

Вместо соединительных проводов клеммная колодка Ground  подключает входящий провод к Ground .

Провод заканчивается панелью или DIN-рейкой  или где-либо еще, где установлен блок… Мы поговорим о DIN-рейках позже.

2) Клеммная колодка с предохранителем

Соединение с предохранителем Клеммные колодки имеют предохранитель, вставленный последовательно между вводом и выводом провода, что устраняет необходимость во внешней защите от перегрузки по току.

Для облегчения поиска и устранения неисправностей многие поставщики включают встроенную схему СИД неисправности предохранителя , которая обеспечивает визуальную индикацию состояния предохранителя.

3) Клеммная колодка термопары

A Блок термопары предназначен для подключения выводов термопары. Термопары нельзя подключать к обычным клеммным колодкам.

Как только провод термопары соприкасается с проводящим материалом внутри клеммной колодки, возникает нежелательное соединение.

Любые разнородные металлы, соединенные вместе, создадут новое соединение и, следовательно, нежелательное напряжение.

Во избежание образования нового соединения некоторые разъемы для термопар зажимают выводы термопар вместе с обеих сторон блока.

Некоторые поставщики разработали блоки термопары с внутренней металлической соединительной полосой, изготовленной из того же металла, что и сам провод термопары.

Многоуровневые клеммные колодки

Довольно часто пространство внутри шкафа или электрощита ограничено. Для экономии места отдельные клеммные колодки могут быть соединены в группы или кластеры и обычно имеют многоуровневую конфигурацию .

Каждая конфигурация имеет разное количество слоев или уровней. Например, трехуровневая клеммная колодка имеет три слоя.

Пример схемы клеммной колодки

В этом примере схемы клеммные колодки имеют 3 уровня. Мы показываем только 4 из нескольких клеммных колодок, которые создают то, что помечено как 9.0025 ТБ4101 .

Уровни обозначаются как B для нижнего или Layer 1 , M для среднего или Layer 2 и T для верхнего или Layer 3 .

Интерпретация этой схемы не так уж сложна, если вы знаете, что клеммные колодки многоуровневые.

Маркировка TB4101-2M означает, что провод подключен к TB4101 , клеммная колодка 2, уровень 2.

Монтаж клеммных колодок

Клеммные блоки монтируются различными способами, но наиболее распространенным является крепление к DIN-рейке .

A DIN-рейка представляет собой металлическую рейку стандартного размера, универсально используемую для монтажа устройств и компонентов внутри электрических щитов и аппаратных стоек.

Резюме

— клеммная колодка — это компонент с изолированным корпусом, предназначенный исключительно для соединения двух или более проводов.

– Клеммные блоки классифицируются на основе характеристик , таких как конструкция, тип устройства и варианты подключения.

– Клеммная колодка Способы подключения включают

1. Ввинчивание
2. Барьерные / европейские соединители
3. Пружинная клетка / Пружинное соединение
4. Вставное / Push-Fit
5. Быстрое соединение
6. Изоляция Съемный
7. Язычок

– Клеммная колодка Типы включают

1. Заземление
2. Плавкий предохранитель
3. Термопара

– Наиболее распространенный метод монтажа клеммной колодки – крепление к DIN-рейке.

Если вы хотите купить клеммные колодки, вы можете посетить рынок RealPars.

Используя торговую площадку RealPars, вы можете заказать различные типы клеммных колодок высокого качества по выгодным ценам.

Кроме того, если у вас есть какие-либо вопросы относительно того, какой тип клеммных колодок заказать или о клеммных колодках в целом, вы можете обратиться к нашей опытной технической поддержке.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Основы клеммных колодок и их различных подтипов

Загрузите эту статью (и остальные в нашей серии о подключении) в библиотеке Design Guide.

Клеммные колодки представляют собой одну из разновидностей соединительных компонентов для соединения секций электронных схем в промышленных приложениях. Они включают в себя электропроводящие узлы с гнездами для крепления проводов, заключенными в монолитный пластиковый корпус. Некоторые клеммные колодки имеют контактные площадки или ножки для подключения к печатным платам, но большинство из них имеют собственные корпуса для привинчивания к раме машин, крепления к боковым сторонам промышленных электрических компонентов, защелкивания в промышленных направляющих и стойках или монтажа на внутренних стенах. корпусов пультов управления. Здесь мы сосредоточимся на последнем. Обратитесь к статье motioncontroltips.com о геометрии DIN-рейки для получения дополнительной информации о DIN-рейках, на которые монтируются многие клеммные блоки. Также обратитесь к дочернему сайту Design World eeworldonline.com для получения дополнительной информации о клеммных колодках для печатных плат — тех, которые припаяны или иным образом монтируются к печатным платам и соединяют тонкие провода для низковольтных приложений питания и управления между компонентами печатной платы.

На этой DIN-рейке установлены клеммные колодки и (в синих корпусах) реле на основе электромеханического действия.

Закрытые клеммные колодки наиболее подходят для полупостоянных и постоянных подключений сигналов и питания …, вмещающих провода и кабели от тонкого 16 американского калибра проводов (awg) до того, что было бы логическим эквивалентом -7,5 awg — массивный круглый mil из 600 kcmil или MCM. Большинство всех конструкций клеммных колодок обеспечивают надежное крепление провода, а также легкое отсоединение провода, что позволяет проводить проверки, ремонт и замену проводки и подключенных компонентов.

Клеммные колодки общего назначения (иногда называемые просто электрическими колодками или клеммами для проводов) широко применяются во множестве приложений в качестве точек подключения электрических соединений. Другие более специализированные клеммные колодки включают:

• Клеммные колодки для передачи сигналов ввода-вывода
• Клеммные колодки для распределения питания
• Клеммные колодки для подключения двигателей, включая однофазные и трехфазные двигатели для различных промышленных применений
• Клеммные колодки для использования в качестве блоки заземления — разработаны специально для соединения с землей)
• Клеммные блоки для использования в качестве блоков предохранителей — в которых два провода соединяются с предохранителем для защиты цепи.

В отличие от других вариантов соединителей, таких как кабельные соединители DIN, штыревые разъемы, соединители D-sub и промышленные гнездовые соединители, одна клеммная колодка обычно обеспечивает только одно (однополюсное) проводное соединение с имеющейся электронной схемой. Тем не менее, клеммные колодки поставляются в многорядных банках для присоединения массивов проводов к цепям по мере необходимости.

Рассмотрим особый случай интерфейсных блоков. Также называемые интерфейсами клеммных колодок , они отличаются наличием двух типов разъемов… один из которых обычно имеет форму очень длинного массива розеток для подключения отдельных дискретных проводов. На самом деле задача интерфейсного блока состоит в том, чтобы соединить ряд проводов от силового компонента с готовым кабелем (со специальным разъемом) от контроллера или другого слабосигнального компонента. Например, один общий интерфейс может принимать 37-контактный штекер D-sub и подключать его к 38-контактной клеммной колодке, которая удерживает провода в своих клеммах с вставными контактами. Напомним, что Сверхминиатюрный разъем D назван в честь своего характерного D-образного металлического экрана штекера … возможно, наиболее известного из-за того, что он использовался на концах кабелей старых потребительских принтеров.

Имеется множество интерфейсов клеммных колодок для подключения различных разъемов DIN, а также плоских разъемов, разъемов IDC и других стандартных кабельных наконечников. Некоторые стили с функциями безопасности включают в себя розетки для проводов с глухой передней частью, которые утапливают проводящие элементы в пластиковый корпус. Другие стили имеют ступенчатую (многоуровневую) конструкцию для экономии места и облегчения доступа ко всем разъемам для проводов, даже если одна секция блока уже подключена.

При выборе клеммной колодки первостепенное значение имеют номинальные токи. Чрезмерный ток через клеммную колодку может вызвать перегрев и выход из строя. Напряжение обычно не является проблемой, но все же является ключевым параметром клеммной колодки: чрезмерное напряжение (хотя и редко) может вызвать пробой диэлектрика и утечку тока между соседними колодками. Опубликованные значения пути утечки (между клеммами) и зазора (расстояние по воздуху) клеммной колодки также влияют на номинальное напряжение.

Розетки на клеммных колодках должны быть достаточно большими, чтобы в них можно было вместить кабельные сечения конструкции. Тип провода (одножильный или многожильный) частично определяет, какие типы клемм являются наиболее подходящими: одножильный (одножильный) провод обычно достаточно жесткий, чтобы отодвинуть пружинный механизм внутри вставных соединителей, тогда как многожильные провода часто используются с винтовыми клеммами на клеммных колодках.

Подробнее о розетках внутри клеммных колодок

Элементы, контактирующие с проводами внутри клеммных колодок, часто изготавливаются из медного сплава с тем же коэффициентом теплового расширения, что и провод, который они размещают. Это позволяет избежать проблем, связанных с разной скоростью расширения, а также проблем, связанных с электролитическими реакциями при соприкосновении разнородных металлов. Там, где клеммная колодка, вероятно, допускает вставку как одножильного провода, так и многожильного провода, некоторые производители изготавливают контактирующие с проводом элементы из бериллиевой меди.

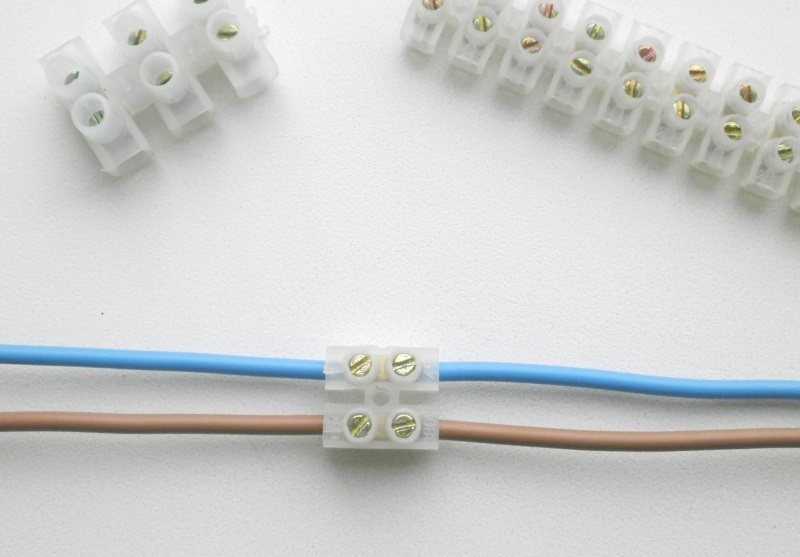

Клеммные колодки с винтовыми клеммами В используются винты для крепления кабелей и проводов. Обычно они встречаются в блоках, работающих с умеренными напряжениями и токами, для этого требуется, чтобы техник вставлял провода в открытые розетки, а затем с помощью отвертки затягивал небольшую пластину на проводе, чтобы надежно удерживать его. Клеммные колодки большего размера могут вставлять металлические оболочки розеток, чтобы сделать контакт проводов еще более надежным. Подтипами винтовых клемм являются контакты с зажимом для ленты (в которых используется винт для зажима провода и узел ленты) и трубчатые контакты. В последних используется прямоугольная металлическая трубка с винтом на каждом конце. Это называется трубчатым винтовым контактом, когда плоское дно винта удерживает вставленный провод на месте. Это называется трубчатым зажимным контактом, когда плоская прижимная пластина на конце винта зажимает провод… что полезно для тонкожильного провода.

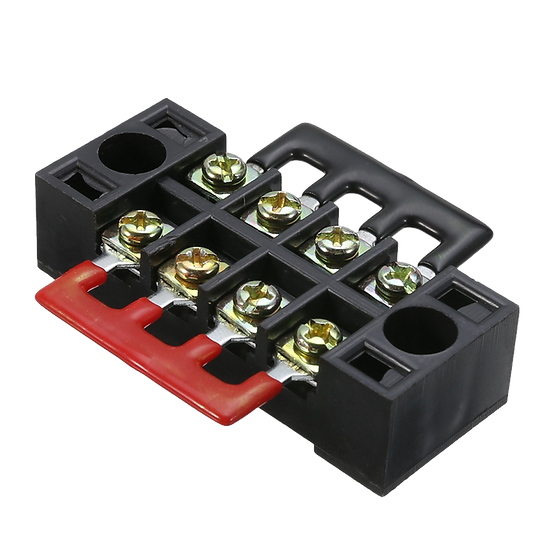

Клеммные блоки с барьерными клеммами также используют винты для надежного крепления токопроводящих проводов и кабелей. Однако у них есть несколько точек подключения для нескольких кабелей, а также небольшие барьеры между отдельными клеммами.

Клеммные колодки с контактами q uick-connect используют сопряжение простых гнездовых выводов, в которые можно вставить плоские штыревые лезвия, припаянные к концу провода, требующего соединения. Это сопряжение на основе трения является обычным для приложений с тонкой проволокой, а также для тех, которые регулярно обслуживаются или реконфигурируются.

Клеммные колодки с вставными контактами или с вставными контактами (иногда называемыми подпружиненными контактами) имеют открытые гнезда для ручной вставки проводов и кабелей. Затем механизм с плоской пружиной, встроенный в основание каждой розетки, вгрызается в кабель и удерживает его с помощью механического клина на внутренней стенке розетки. Эти конструкции включают в себя толкатели, называемые выталкивающими плунжерами (вдавливаемые с помощью отвертки с плоской головкой или более специализированного инструмента), чтобы временно удерживать подпружиненный механизм, если по какой-либо причине необходимо удалить провода, загруженные в клеммную колодку. В некоторых случаях эти толкатели имеют яркую окраску — для облегчения идентификации и для того, чтобы техническим специалистам было легче увидеть, куда прикладывать отвертку.

Вставные контакты все чаще используются в клеммных колодках, которые монтируются на DIN-рейки, поскольку они позволяют избежать проблем, связанных с чрезмерной затяжкой винтов, и часто ускоряют монтаж клеммных колодок.

Тесно связаны с вставными контактами пружинно-зажимные контакты . Подпружиненный механизм удерживает провода в гнездах… но разница в том, что пружина принимает форму внутри гнезда. Это означает, что необходимо использовать разблокирующие плунжеры (нажатые с помощью отвертки с плоской0011 и вставка провода.
