Solomon (Sorny Roong Industrial Co., Ltd) — лидирующая компания по производству паяльного оборудования в Тайване, ведущая свою деятельность с 1975 года. Sorny Roong Industrial Co. специализируется на производстве профессионального паяльного оборудования и дополнительных аксессуаров.
Что отличает паяльное оборудование компании Solomon? Прежде всего, огромный выбор представленных моделей, высокое качество и конкурентоспособные цены. Все модели надежны, удобны в эксплуатации и обладают высокой производительностью. Это позволяет Sorny Roong Industrial Co. успешно поставлять свою продукцию в большинство стран Азии, Европы, Америки и даже Африки. Оборудование компании уже длительное время продается в России через дилерские и розничные сети и пользуется популярностью как среди начинающих радиолюбителей, так и мастеров по ремонту аудио- и видеоаппаратуры. Цель компании Solomon — продолжать сохранять свое лидерство по производству паяльного оборудования и аксессуаров в Тайване и постоянно повышать качество своей продукции для соответствия международным требованиям.
Применение новых технологий
Компания Sorny Roong Industrial Co. ведет свое производство на новейшем высокотехнологичном оборудовании. Весь модельный ряд постоянно обновляется и совершенствуется с внедрением инноваций не только в производство, но и на уровне проектной деятельности.
Качество продукции
Репутацию фирмы заслуженно подтверждают сертификаты на соответствие паяльного оборудования SOLOMON европейским стандартам TUV и EMC. В качестве своих приборов уверено и руководство компании. На все паяльное оборудование фирма Sorny Roong Industrial Co. дает один год гарантии. Более того, клиенты могут рассчитывать на сервисное техническое обслуживание и обеспечение запасными частями даже после окончания гарантийного срока.

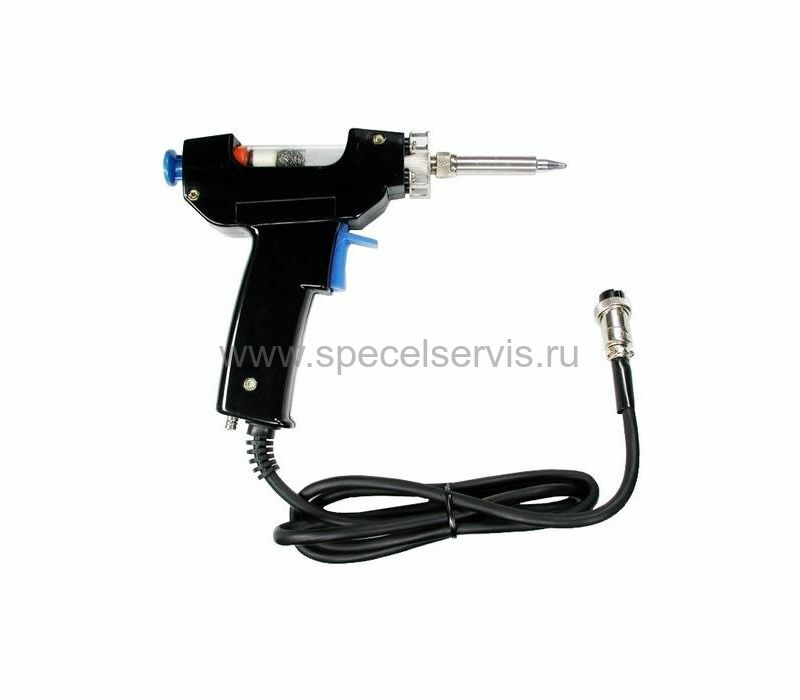

Производимая продукция:
Паяльная станция с керамическим нагревателем и возможностью поддержания постоянной температуры с точностью до 2-3 градусов, демонтажная паяльная станция, экстрактор припоя (оловоотсос), паяльники (в том числе, паяльник с регулировкой температуры), универсальная газовая ремонтная SMD-установка, подставки под паяльник, пинцеты, алмазные аппликаторы, специальные насадки на паяльник, различные дополнительные аксессуары и запчасти для всего выпускаемого инструмента.
Как отличить оригинальную продукцию HAKKO от подделки?
8 Октября 2018Мощная кооперация и дешевая рабочая сила Юго-Восточной Азии позволяют насыщать рынок профессиональной электроники устройствами недорогими и очень похожими на продукцию уважаемых брендов. Похожими внешне, но отнюдь не техническими возможностями, качественными характеристиками и показателями надежности.
“Совершенствование технологий в электронной промышленности, широкое использование SMD-компонентов и применение автоматизированного монтажа не исключили необходимость применения профессиональных ручных паяльных инструментов и оборудования при мелкосерийном и серийном производстве, на опытных участках, а также при ремонте и обслуживании самого современного электронного оборудования”.
Еще в 2003 году этот абзац открывал серию статей о паяльном оборудовании компании Hakko. Сейчас данный текст вы сможете увидеть на множестве сайтов, предлагающих паяльные станции и другое паяльное оборудование.
И такие сайты принадлежат, как правило, всевозможным перекупщикам, а также фирмам, порой поставляющим паяльное оборудование сомнительного происхождения.
Борьба за качество производства электронной техники приносит ощутимые плоды, но мир электроники пока не идеален, и сервисным центрам по-прежнему хватает работы. Выноска с ростом сложности ремонтных работ на передний план выходят задачи обеспечения качества ремонта, а также возникает необходимость в применении паяльных станций. Это закономерно, так как ремонтные технологии в своем развитии неотступно следуют за технологиями производства, определяемыми, в свою очередь, эволюцией элементной базы электроники. Нехитрый ремонтный арсенал из паяльника и самодельного оловоотсоса благополучно отошел к начинающим радиолюбителям, в то время как современные мастерские оснащаются профессиональным инструментом для пайки и демонтажа.
Упоминаемая паяльная станция — это комплект устройств, состоящий из паяльника со сменным наконечником (головкой), блока электронной регулировки, подставки под паяльник и очистителя паяльных головок.
Технические характеристики паяльной станции прежде всего зависят от конструкции паяльников, в которой главную роль играет
Резко возросший спрос на паяльные станции активизировал их производство и предложение, в чем немало преуспели китайские производители. Не особо утруждая себя разработками, они стали выбрасывать на рынок клоны станций от известных разработчиков и производителей в первую очередь японских и, в частности, компании Hakko.
“Будьте осторожны, существует множество подделок популярных моделей паяльных станций, не покупайте контрафакт” – таким предупреждением обзавелся официальный сайт японской корпорации Hakko. Паяльные устройства этого производителя подделывают больше всего, что легко объяснимо. Бренд Hakko давно зарекомендовал себя как высококачественный и надежный. Его изделия выполнены на основе передовых разработок в области конструктивных и технологических решений. Но развитая кооперация в изготовлении различных частей паяльного оборудования позволяет легко выпускать контрафактную продукцию таким компаниям, как Solomon, CT, Quick, Aoyue, Sunkko, Baku, ZD, Lukey, Ya Xun (YX), Best, Kada, Best, Aoyue, Gordak, Dadi, Jiada.
Характерно, что подделываются, как правило, станции уже снятые с производства. Большинство выпускаемых подделок, как под своим брендом, так и под брендом Hakko, – это снятые с производства станции Hakko 936 ESD, паяльники к ним и сменные наконечники. Не так давно появились поддельные станции Hakko FX-888, которые тоже уже сняты с производства, а также подделки станций Hakko FX-951.
В 100% случаев в каталогах перечисленных производителей можно найти паяльные станции с паяльником, совместимым с 900-й серией сменных наконечников Hakko. Сменные наконечники, соответственно, тоже подделывают (самые известные подделки — сменные наконечники CT-936).
Очень распространены и различные станции с феном (в состав которых также включают названный паяльник).
Примечательно, что много информации на эту тему можно почерпнуть, изучая посты участников интернет-форумов по электронике. Действуя по принципу «материальные затруднения обостряют ум ученого», в большинстве случаев они досконально разбираются практически во всех китайских станциях и предлагают интересные аналитические выкладки, в которых сравнивают конструктивные и технические особенности таких изделий. На подобную эрудированность оказывает влияние и то, что, зачастую не имея возможности приобретать дорогостоящее профессиональное оборудование, люди пытаются подобрать китайские устройства, подходящие им по соотношению «цена-качество».
Как отличить оригинал от подделки?
Чем же конкретно отличаются подделки от качественного оборудования, производимого известными и зарекомендовавшими себя брендами? Прежде всего, давайте остановимся на деталях рассматриваемого оборудования.
Паяльник
Очевидно, что в паяльных станциях основным устройством, обеспечивающим качество пайки, является сам паяльник. Электроника же, находящаяся в блоке регулировки, в зависимости от установленных нагревателей и сменных наконечников обеспечивает точность поддержания температуры, мощность, диапазон регулировки и другие технические параметры.
Керамический нагреватель и терморезистор
В паяльниках станций Hakko (рис. 1) применяются только керамические нагреватели, а в качестве датчика температуры используется терморезистор.
Керамический нагреватель обладает весомыми преимуществами. Он выдает большую мощность при малых размерах, а в сочетании с чуткой и быстрой системой управления позволяет поддерживать заданную температуру даже при сильном теплоотводе с наконечника (например, при попытке пропаять деталь на земляном полигоне). Но керамические нагреватели выпускает лишь небольшое число известных брендов.
Используемые в поддельных станциях якобы керамические нагревательные элементы отличаются от оригинальных Hakko A1321, как небо и земля. В верхней части картинки (рис. 2) вы можете видеть оригинальный (Hakko) керамический пленочный нагревательный элемент с терморезистором. В нижней части — китайские подделки, в которых на керамический стержень с термопарой (термопара тип К — K type thermocouple) накручена нихромовая проволока. В дальнейшем вся эта конструкция закрывается керамической трубкой. Такие нагреватели стоят практически во всех китайских паяльных станциях (за исключением некоторых дорогих моделей). Причем подключить японский керамический нагревательный элемент вместо нихромового китайского без доработки станции не получится, так как он сразу же начнет перегреваться и может выйти из строя.
По каким признакам можно отличить подделку от оригинала?
Внешний вид нагревателя
Начнем с внешнего вида.
На торце китайского нихромового нагревателя заметны следы использовавшегося при его производстве белого цемента. Кроме того, торец (часть, которая вставляется в наконечник) нихромового нагревателя скруглен. Внутри проходят четыре канала, в двух из них — намотка из нихрома, а в двух других — проводки термопары. Сам спай находится под этой замазкой. На просвет такой нихромовый нагреватель почти не просвечивается (рис. 3).
У оригинального керамического нагревателя на просвет видны собственно пленочный нагреватель и терморезистор (в виде петляющих змейками дорожек). Торец у него плоский, керамика гладкая и, что самое важное, на торце есть хорошо заметная ступенька (рис. 4). Это техническая особенность процесса изготовления керамического нагревателя, при котором керамический стержень оборачивают слоем той же керамики с впечатанными в него проводниками нагревателя и термодатчика, после чего все обжигают в печи при очень высокой температуре. Именно этот обернутый слой и выделяется ступенькой на торце.
На сломе нагревателя хорошо видны проводники (рис. 5).
Сопротивление нагревателя и термодатчика
Еще один признак подделки — сопротивление нагревателя и термодатчика. Оригинальный нагреватель Hakko состоит из двух находящихся в толще керамического стержня дорожек/пленок (при очень ярком источнике света их можно разглядеть на просвет). Одна дорожка, от которой идут два контакта – это собственно нагревающий элемент. Его сопротивление при комнатной температуре составляет около 2,5–3,5 Ом. Вторая дорожка — терморезистор, используемый для определения температуры. Его сопротивление — примерно 43–58 Ом. У поддельных нагревателей при комнатной температуре нихромовый нагреватель имеет сопротивление около 10–17 Ом, а термопара — приблизительно 2–3 Ом. Китайские нагреватели несколько тоньше, чем нагреватели Hakko, а потому жала (и оригинальные, и поддельные) при креплении на китайском нагревателе имеют определенный люфт. Теплопередача при этом значительно ухудшается.
Цена
Разумеется, сигнализирует о неоригинальности инструмента его главный конкурентный козырь – цена. Розничная цена японского нагревательного элемента (на примере Hakko) не может быть ниже $10–15, но это примерно втрое дороже контрафактного аналога. Очевидно, что паяльники и станции с регулятором, стоимость которых чрезвычайно низка, в 90% случаев имеют обычный нихромовый нагреватель. Тезис “скупой платит дважды” убедительно подтверждают отзывы пользователей:
“Нихром при работе 8 ч 5 дней в неделю перегорает в среднем за полгода. Керамика же проработает годами. Я вообще ни разу не слышал, чтобы она перегорала”.
“Минус нихрома: каждые полгода приходится менять сам нагревательный элемент паяльника. Это я про китайский люкей”.
Наконечник
Отличить контрафакт можно и по наконечнику. Собственно наконечник — главный элемент станции, и к его выбору надо подходить особенно внимательно.
Вначале хотелось бы отметить: фирменные жала имеют лазерную гравировку на корпусе (рис. 6). В подделках на маркировке экономят или попросту не придают ей значения.
Наконечник требует к себе бережного отношения. При повреждении защитного слоя медь внутри быстро выгорает, и наконечник приходит в негодность. Правда, для таких наконечников, как Hakko 900-M-T, опасность минимальна — при адаптации наконечников к бессвинцовым припоям толщина защитного слоя была значительно увеличена.
Самые распространенные типы наконечников, предлагаемых на контрафактном рынке, — Hakko-клоны. Они очень дешевы (дешевле в несколько раз) и поэтому очень ненадежны, быстро выгорают и приходят в негодность.
Оригинальные наконечники Hakko — гарантированно качественные, у них нет проблем со смачиванием, зато есть очень мощный защитный слой, который проживет долгие годы без истирания.
Для станций с паяльником наподобие Hakko (один из самых распространенных паяльников, применяемых в 90% китайских паяльных станций) пытаются использовать наконечники-аналоги 900-М-Т.
Их предлагают комплектами в самых разнообразных сочетаниях. Это принципиальное отличие, так как Hakko не создает и не предлагает подобные комплекты.
Еще раз напомню, что применение наконечников-клонов часто не позволяет вплотную устанавливать наконечники на нагреватель. Это приводит к стремительному выходу из строя нагревателей, поскольку их незакрытая часть создает большую разницу температур, которая быстро деформирует нагреватель. Если же наконечник опирается на конец нагревателя, а не на опорный ниппель, то при затягивании гайки нагреватель раскалывается.
Отзывы пользователей о продукции Hakko
В завершение хотелось бы привести еще несколько отзывов пользователей, имеющих практический опыт общения и с оригинальной, и с поддельной продукцией:
“Держал в руках настоящие Hakko (внешне от Китая не отличишь, а разница в цене примерно в 5–6 раз). Разница видна примерно через полгода эксплуатации. Китайское приходится менять, а настоящее еще паяет и паяет (у меня больше двух лет отработали).
Условия эксплуатации — сервисный центр, то есть нагрузка несравнима с любительскими пайками. Паяльник зачастую включается утром и выключается только вечером. И так каждый день”.
“Хакковская микроволна прослужила у меня почти три года (и это не дома, а в режиме СЦ, когда паяльником пользуются каждый день и не по разу)”.
“У меня стоит оригинальная FX-951 и китайская. Китайскую брал специально для сравнения. Первое: китайская две недели выдавала такой запах, что лицо чесалось и не проходила тошнота. Второе: очень плохой и негибкий пластик. Как результат — паяльник не собрался, треснули клипсы. Смотал половинки паяльника изолентой. Третье: отсутствие датчика того, что паяльник в подставке. Как следствие, паяльник не «засыпает». Управление точно такое же, как и у оригинала. Внутренности собраны погано”.
“Купил Hakko FX-888 на ebay. Сборка станции кривая: провода перекручены, на платах не смытые остатки флюса.
Была одна проблема с паяльником: жало не полностью зажималось, оставался небольшой зазор около 0,5 мм, и из-за этого болталось и вращалось. Еще одно отличие в том, что насадка на ручку паяльника B3471 была натянута поверх пластиковой гайки ниппеля. Мое мнение, что это не подделка, а паяльная станция, собранная китайцами из оригинальных запчастей, возможно, украденными на производстве”.
Какие выводы можно сделать из вышесказанного?
Индивидуальных пользователей мы предупредили, но, скорее всего, они продолжат покупать подделки и доводить их до необходимого качества. Наши умельцы никогда не опускали руки перед трудностями и всегда старались экономить.
Гораздо больше проблем от знакомства с подделками может возникнуть у производств. Выноска при непрерывном использовании контрафакта неизбежно возникнет потребность в частых закупках основных компонентов — нагревателей и наконечников. Поскольку закупками занимаются снабженцы, а не технические специалисты, велика вероятность, что под одним и тем же наименованием будут закупаться совершенно другие компоненты, которые не стыкуются между собой и с блоком.
Это в свою очередь приведет к выходу из строя блоков регулировки и закупке новых устройств. Как следствие, сбой непрерывности производственного процесса и значительные экономические потери.
Очевидно, что использование профессионального паяльного оборудования от производителей авторитетных брендов гарантирует надежность и качество в работе, обеспечивает быстрое и качественное обслуживание и поставку всех необходимых сменных и расходных компонентов.
Небольшой обзор небольшого паяльника и немного теории.
Раз уж в своих обзорах я затронул тему пайки, то в этом обзоре я попробую немного рассказать про самый главный инструмент радиолюбителя, паяльник.Но при этом сам обзор не будет посвящен собственно пайке, это скорее всего будет тема другого обзора, а в этом я попробую рассказать немного о самих паяльниках.
Как я написал в аннотации, сегодня я хочу рассказать о паяльниках.
Я не буду давать конкретных рекомендаций типа — купите этот и будет вам счастье.
Почему так, думаю сами поймете к концу обзора.
Так получилось, что я случайно заказал для обзора мелкий паяльник, без регулировки температуры, питающийся напрямую от сети.
Т.е. такой себе самый простой и банальный паяльник, просто для работы иногда где нибудь на выезде, ну и на подмену, если вдруг сгорели все паяльники дома (тьфу три раза).
Для начала скажу, что паяльники бывают нескольких типов.
Косвенного подогрева — отдельный тип, где паяльник нагревают при помощи чего то, а потом паяют, но такие мне не попадались.
Прямого подогрева:
1. Жало внутри нагревателя из нихромовой проволоки, с изоляцией при помощи слюды.
2. Нагреватель внутри жала, обычно керамический. Вернее нагревательный элемент находится внутри керамической трубки.
3. Газовые паяльники, для работ там, где нет электричества.
4. Индукционные паяльники
5. Паяльники, где нагреватель является одновременно и жалом.
6. Остальные типы, питающиеся от батареек и т.
п.
В основном используется первый и второй тип паяльников.
Кроме того, иногда жало паяльника может быть совмещено с нагревателем.
Бывают обычные паяльники, бывают с термостабилизацией, бывают низковольтные, бывают с сетевым питанием.
Я не буду расписывать все что существует в мире, так как это вообще отдельная тема и она выйдет далеко за рамки обзора, но дам ссылку на довольно неплохую статью, где расписаны разные типы паяльников.
В этом обзоре я опишу простой паяльник, без термостабилизации, с керамическим нагревателем и сетевым питанием.
Начну я как всегда с упаковки.
Паяльник был упакован в блистер, никакой особой информации на блистере нет, только общие фразы и краткое описание.
Паяльник сам по себе небольшой, выполнен довольно аккуратно, но к сожалению имеет вилку с плоскими штырями, что несколько расстраивает, так как придется в итоге поставить обычную.
На ручке паяльника нанесено его название. Если честно, то мне оно ничего не говорит.
В передней части ручки присутствует резиновая накладка.
Вообще, ручка это один из важных нюансов при выборе паяльника, который к сожалению по внешнему виду тяжело проверить.
Во первых эргономика. при эпизодической работе это не важно, а вот при частой влияет довольно сильно. Паяльник должен лежать в руке удобно, кроме того желательно чтобы была правильная развесовка, т.е. в идеале вообще в руке он не чувствовался.
Во вторых нагрев. Если ручка сделана неправильно, то ближе к нагревателю она будет довольно сильно греться, этим грешили старые паяльники с карболитовой ручкой, особенно большой мощности. Работать паяльником, отвлекаясь на то что его неприятно держать, тяжело.
В этом паяльнике я не заметил нагрева, но сейчас большинство паяльников так работают, по поводу эргономики и развесовки у меня также не было нареканий, но это параметр скорее индивидуальный.
Нагревательный элемент с жалом. В этом паяльнике применено жало типа «конус».
Мне не очень нравится жало такого типа, я больше привык к жалу типа «клин» (похоже на жало плоской отвертки), но знаю нескольких товарищей, которым наоборот, нравится именно такой тип.
Вообще жал существует очень много, но большая часть из них скорее более специализированные. Самые распространенные — Клин и Скошенный цилиндр.
Замена жала в данном паяльнике очень проста, впрочем как и в большинстве современных паяльников 🙂
Есть два типа крепления нагревательной части к ручке
1. Около ручки присутствует три крепежных винта, а на нагревательном элементе соответственно три лепестка. Такой крепеж передает меньше тепла на ручку, но имеет немного меньшую прочность.
2. Нагревательная часть входит непосредственно в ручку. Здесь все наоборот, тепла передаем больше, но и прочность больше.
На самом деле большой разницы в них нет, я пользуюсь обоими типами, но до сих пор не погнул ни один, и ориентируюсь только на нагрев ручки, чем ниже, тем лучше.
Если свинтить металлическую гайку, то будет видно само жало, нагреватель, проставку которая не дает жалу провалиться внутрь ну и собственно корпус.
Для сравнения несколько разных типов жал, которыми я пользовался и пользуюсь.
Жало обозреваемого паяльника (предположительно HAKKO 900M-T-ххх).
Жало отечественного промышленного паяльника.
Жало паяльника, которым я пользуюсь постоянно в данное время (Solomon с жалом 976T-3D)
Жало, совмещенное с нагревателем и термодатчиком. Пользуюсь в последнее время очень редко. На фото жало паяльника Aoyue 2738, похожи на жала Hakko T12, но немного короче.
Еще жало от промышленного отечественного паяльника, как пример того, что жала бывают с кончиком побольше.
Кстати по поводу термоконтроля, самый хороший результат у меня был только с жалом, которое совмещено с нагревателем.
Пускай вас не смущает то, что у жала всего два вывода и есть термоконтроль. Обычно термодатчик имеет пару дополнительных выводов, здесь он стоит последовательно с нагревателем и станция контролирует температуру в паузе подачи тока на нагреватель.
Судя по размерам жало очень похоже на стандартное жало HAKKO серии 900M-T-ххх.
Похоже потому, что соответствуют наружные размеры, внутреннего я не знаю, но не думаю, что специально для этого паяльника разработали какой то специальный тип жал.
В работе я почти всегда (за редким исключением) пользуюсь только необгораемыми жалами, хотя я знаю что некоторые их недолюбливают за то, что не всегда на него можно набрать припой.
Скажу так, у меня такой проблемы не было, как по мне, просто такое жало служит гораздо дольше обычного медного, но и эксплуатировать его надо аккуратнее, особенно не пытаться его перетачивать, да и точить вообще.
Диаметр нагревателя паяльника равен 3.77мм. Естественно чем ближе внутренний диаметр жала к наружному диаметру нагревателя, тем лучше 🙂
Если аккуратно потянуть за нагреватель, одновременно проталкивая внутрь питающий провод, то можно увидеть внутренности паяльника.
Ничего особенного внутри также нет, маленькая платка, кабель питания закреплен при помощи стяжки.
Несколько фото внутренностей.
1. Нагреватель.
2. Странно, но нагреватель зачем то питается через диод, меня это несколько озадачило.
3. Плата снизу ну очень примитивная, нужна лишь для установки диода, закрепления провода и подпайки проводов.
4. Полная длина нагревателя 59мм.
А вот измерив сопротивление нагревателя меня несколько удивило.
По расчетам выходит мощность —
230/1808=127мА
230х0.127=29 ватт
Но так как нагреватель подключен через диод, то получается около 15 Ватт, хотя заявлено 35, но нагрев мы проверим позже, а пока явный недобор мощности.
Вообще наличие диода я не понял. Если бы нагреватель изначально был под 115 Вольт, то при таком сопротивлении он имел бы мощность всего 7 Ватт, что явно мало.
Еще один важный параметр, масса паяльника.
Если кто то скажет, что какая разница, ну плюс/минус 20-30 грамм, то я отвечу, попробуйте поработать паяльником часов 8 подряд, поймете 🙂
Данный паяльник очень легкий, всего 39 грамм без учета кабеля, за что ему определенно плюс.
Кстати кабель также является важной частью, если он слишком жесткий, то работать будет тяжело, но есть и второй нюанс, тонкие кабели обычно не имеют термозащиты.
Правильный кабель должен быть одновременно максимально гибким и при этом крайне желательно таким, чтобы его нельзя было прожечь паяльником. Самый мягкий и защищенный (правда очень толстый) кабель был у отечественного промышленного паяльника.
Кабель данного паяльника никакой защиты не имеет, потому если его задеть разогретым жалом, то он легко проплавится, за это минус.
Не менее важна длина паяльника. причем не только общая, а и сама по себе длина нагревательной части. Дело в том, что чем больше расстояние от ручки до кончика жала, тем тяжелее работать с паяльником. Это все равно как взять карандаш и попробовать писать держа его не около пишущей части, а ближе к середине. писать можно, но очень неудобно.
У данного паяльника длина от ручки до кончика жала составляет 72мм.
У паяльника Solomon этот параметр равен 95мм.
Паяльник от станции Aoyue имеет всего 40мм, и как по мне это самый удобный паяльник, по этому параметру, из тех что есть у меня дома.
Дальше я решил провести небольшой тест, в ходе которого я хочу проконтролировать еще пару важных параметров:
1. Температуру, но это критично для нерегулируемых паяльников, так как для регулируемого можно выставить необходимую самому.
2. Скорость разогрева паяльника. Как по мне, это тоже важно.
В тесте примут участие четыре паяльника.
1. Паяльник от паяльной станции Solomon SR-976, им я пользуюсь постоянно.
2. Обозреваемый паяльник
3. Знакомый многим ЭПСН-25
4. Паяльник от паяльной станции Aoyue модели 2738 (станция рассчитана для бессвинцового припоя), дымоотсос был отключен чтобы не мешать процессу.
Если с измерением температуры особых проблем не возникало, подключил к мультиметру термопару и измеряй себе через время, то с измерением времени разогрева хотелось получить результат в виде графика.
Изначально я думал просто записывать измерения вручную каждые 5 или 10 секунд, а потом свести их в табличку или нарисовать график. но потом я вспомнил, что в предыдущем обзоре самодельного осциллографа я писал о возможности выбора большого (и даже очень большого) времени развертки. Дальше все просто, подключил к осциллографу термопару, выставил минимальное напряжение на деление (10мВ на клетку) и поставил развертку так, чтобы весь экран обновлялся за 4 минуты (12 клеток по 20 секунд на клетку).
Кстати, в таком применении этот осциллограф сделал то, что не может сделать мой DS203.
У DS203 максимальное время развертки составляет 1 секунда на клетку, у DSO138 аж 500 секунд.
При этом минимальное напряжение у DS203 50мВ, а у DSO138 — 10мВ.
Конечно для термопары лучше было бы 2мВ на клетку, но что имеем. Вот такой вот вышел вариант реального применения простого прибора, который смог то, что не может его более дорогой и сложный собрат.
1.
Видно как быстро набирает температуру паяльник с термоконтролем и потом переходит в режим стабилизации. На осциллограмме видны сильные всплески, дело в том, что и паяльник и осциллоограф питались от импульсных БП, потому иногда пролазили такие помехи.
2. Обозреваемый паяльник. Выше я писал, что его мощность всего 15 Ватт, потому меня удивила максимальная температура. Хотя как выяснилось, работать им довольно удобно, но температура высока, тут ничего не скажешь, возможно таким паяльником нормально будет работать либо с бессвинцовыми припоями, либо при довольно большом объеме пайки, тогда жало будет немного остывать при работе, но паять SMD компоненты я бы им не стал.
1. ЭПСН 25. Ну этот товарищ вообще никуда не торопится. Реально полный нагрев занял более 4 минут. В жизни таким паяльником пользоваться не очень удобно, и мне он не нравится, так как при своих 25 Ваттах припаять им что то более менее массивное нереально. Я даже иногда подогревал его зажигалкой, когда надо было быстро припаять что то.
При всех восторженных отзывах, типа это же классика, как по мне это шлак.
2. Паяльник от станции Aoyue. Если бы не его короткий и толстый кабель (а еще ведь есть и шланг дымоотсоса), то я бы сказал что он самый лучший из тех, что я пользуюсь дома.
Скорость разогрева огромная, выход на режим занимает около 12-15 секунд. На осциллограмме виден небольшой «горб», это в процессе теста я попросил жену поднять температуру на 50 градусов, а потом опустить обратно (у меня руки были заняты процессом измерения).
А если учесть еще и то, что жало у него можно менять хоть в процессе работы…
Читатели увидев такие разные температуры наверняка захотят спросить две вещи, почему у разных паяльников такая разная температура и какая температура оптимальна.
Отвечу по порядку:
Почему разная температура.
1. Паяльник Соломон, температура была выставлена под пайку мелких SMD компонентов, больше мне не надо, при хорошем припое пайка выходит отличная.
2. Обозреваемый паяльник, как по мне, температура явно завышена. Но пока я пользовался им пару дней, то не почувствовал ни перегрева ручки, ни обгорания жала, ни плохой пайки. Однако если пользоваться часто и подолгу держать его просто включенным, то жало начнет обгорать.
3. ЭПСН 25. Реально чувствуется недогрев. По термометру показывает температуру больше чем Соломон, но из-за отсутствия термостабилизации при реальной работе «умирает» на более-менее массивном компоненте, но так как жало медное, то оно «не забывает» обгорать, потому я его держу просто на всякий случай.
4. Этот паяльник несколько завышает температуру, надо бы перекалибровать, но все руки не доходят. На текущий момент был выставлен под крупные компоненты (изначальная уставка стоит на 350 градусов). Но ниже будет фото, где температура еще выше, иногда, в особо тяжелых случаях (типа выпаивания компонентов из материнских плат), приходится ставить и такую.
Какая температура оптимальна.
Можно конечно найти в интернете значения оптимальных температур, но есть очень много нюансов, которые влияют на выбор температуры и из-за которых я в большинстве случаев не интересуюсь реальной температурой жала паяльника (хотя иногда бывают случаи, когда это необходимо).
1. Марка припоя (не все припои имеют одинаковую температуру плавления) и его диаметр.
2. Масса жала. Если жало массивное, то температура может быть немного ниже.
3. Теплоемкость компонентов, которые паяем. Например одно дело запаять мелкий резистор, а совсем другое силовой разъем.
4. Характер работы. При пайке массовки я сильно задирал рабочую температуру жала. При большой скорости работы это никак не вредило компонентам, но позволяло сильно увеличить скорость работы, но для такой работы надо иметь опыт. Если паять неспеша, то такой режим лучше не использовать.
5. Температура воздуха. Как то еще в 90-х. занимались установкой эфирных антенн, так вот зимой паяльник без термоконтроля (а других особо и не было) приходилось греть в трубе вентиляции, иначе паять было невозможно. Конечно этот вопрос почти не касается паяльников с термоконтролем, но все же.
Исходя из этого я могу сказать, что больше даст практика, так как слишком много переменных.
Надо просто смотреть по результату, хорошая пайка должна быть зеркальной, никаких «морозных разводов» или пористости. Если видите что жало «примерзает» к месту пайки, поднимите температуру, если флюс начинает кипеть и гореть, значит поставили слишком много.
Как по мне, оптимально для паяльника с теромконтролем 280-330, для паяльника без термоконтроля 330-380, но все зависит от конкретных условий, которые я перечислил выше.
Ради демонстрации выставил завышенную температуру на паяльной станции Aoyua, работать можно даже в таком режиме.
Правда станция завышает температуру примерно на 25-30 градусов.
Очень важный параметр, как смачивается припоем жало.
Часто есть жалобы, что у таких паяльников нельзя набрать припой на жало. У обозреваемого паяльника проблем с этим я не обнаружил, но думаю, что со временем данная проблема вполне может возникнуть, зависит это от ухода за жалом и режима эксплуатации.
В руке сидит нормально, благодаря резиновой вставке держать удобно.
Ну а теперь ответ на вопрос, какой же паяльник нужен для работы.
А ответ простой, паяльников надо несколько, под разные задачи нужны разные паяльники.
По моему домашнему списку:
1. Aoyue, под бессвинцовый припой и мелкие работы с теплоемкими элементами.
2. Обозреваемый, временно безработный
3. Отечественный промышленный паяльник (один из двух) с термоконтролем, долгое время был моим основным, отправлен на пенсию в виду отсутствия нагревателей.
4. Solomon, используется в комплекте с мелкой паяльной станцией, основной рабочий паяльник.
у меня их два, второй покупался как запасной, но так пока и не понадобился.
5. ЭПСН 25, был «выездным» паяльником, скорее всего будет заменен на обозреваемый.
6. Был куплен случайно на рынке, просто из-за необычного внешнего вида, планировал применить, но так и лежит «про запас».
7. ЭПСН 65, из-за очень короткого жала работает с жутким перекалом, на шнуре питания установил выключатель с диодом, для перевода в щадящий режим.
Оказался очень удобным при пайке проводки, успевает прогреть жилы кабеля раньше, чем начнет прогреваться изоляция.
8. ЭПСН 40, использовался для пайки больших разъемов, но в пользовался им очень редко.
Еще есть ЭПСН 80 и ЭПСН 100, но ими пользовался настолько давно, что после переезда даже не стал искать, куда их положил. ЭПСН 80 заменяется ЭПСН 65, ЭПСН 100 вообще оказался не нужен.
Резюме.
Плюсы
Хорошая эргономика
Небольшой вес
Жало нормально держит припой, хотя я и не использую такой стиль работы, а подаю припой непосредственно в место пайки.
Мягкий кабель питания.
Не нагревается ручка в процессе работы.
Минусы
Присутствует перегрев, не рекомендуется для длительного лежания включенным.
Кабель питания не защищен от прожигания
Вилка питания с плоскими штырями, но на фото магазина он так и есть.
Мое мнение. Я не скажу что это плохой паяльник, но и хвалить его особо не буду, просто обычный паяльник, вполне работоспособный, хоть и с недостатками.
Сфера применения — паяльник для эпизодических небольших работ, т.е. лежит себе в ящике, надо припаять, достал и припаял, но для частых и больших работ не стал бы применять, как и для тонкой электроники, не его это.
Изначально была мысль сделать обзор на тему основ и приемов пайки, но данный паяльник не очень подходит для обучения, потому я решил немного отложить эту тему до того момента, пока не подберу недорогой и удобный паяльник, который больше подойдет начинающим радиолюбителям. Скорее всего этот обзор будет совмещен с выбором правильного паяльника или паяльной станции (а возможно и того и другого), но не в этот раз.
Надеюсь что обзор был полезен и интересен, если есть вопросы и замечания, то как всегда жду их в комментариях. Обзор вышел немного спонтанным, так как изначально планировалась другая тема, уж извините 🙂
Попутно повторяю, все вышесказанное является моим личным мнением и не претендует на истину.
Товар предоставлен для написания обзора магазином.
Обзор опубликован в соответствии с п.18 Правил сайта.
Паяльная станция с LCD дисплеем. – Паяльники и паяльные станции – Инструменты
Привет ВСЕМ! Пополняем свою лабораторию самодельным инструментом – на этот раз это будет паяльная станция. До этого у меня ничего подобного не было, поэтому и не понимал, в чем ее плюсы. Пошарив по интернету, на форуме «Радиокота» нашел схему, в которой использовался паяльник от паяльной станции Solomon или Lukey.
До этого все время паял таким паяльником, с понижающим блоком, без регулятора и естественно без встроенного термо-датчика:
Для будущей своей паяльной станции, прикупил уже современный паяльник со встроенным термо-датчиком (термопарой) BAKU907 24V 50W. В принципе подойдёт любой паяльник, какой Вам нравится, с термо-датчиком и напряжением питания 24 вольта.
И пошла потихоньку работа. Распечатал печатку для ЛУТ на глянцевой бумаге, перенёс на плату, протравил.
Сделал также рисунок для обратной стороны платы, под расположение деталей. Так легче паять, ну и выглядит красиво.
Плату делал размером 145х50 мм, под покупной пластиковый корпус, который уже был приобретён ранее. Впаял пока детали, какие были на тот момент в наличии.
Для компактности плату сделал так, что Mega8 и LM358 будут располагаться за дисплеем (во многих своих поделках использую такой метод – удобно).
Плата, как уже говорил, имеет размер по длине 145мм, под готовый пластиковый корпус. Но это на всякий случай, т.к пока ещё не было силового трансформатора и в основном от него зависело, каким будет окончательный вариант корпуса. Или это будет корпус БП от компьютера, если трансформатор не влезет в пластиковый корпус, или если влезет, то готовый пластиковый покупной. По этому поводу заказал через интернет трансформатор ТОР 50Вт 24В 2А (они мотают на заказ).
После того, как трансформатор оказался дома, сразу стал ясен окончательный вариант корпуса для паяльной станции. По габаритам вполне должен был влезть в пластик. Примерил его в пластиковый корпус – по высоте подходит, даже есть небольшой запас.
Как уже говорил, что когда разрабатывал плату, то в первую очередь, конечно, учитывал размеры пластикового корпуса, поэтому плата в него подошла без проблем, только пришлось подрезать немного углы.
Переднюю панель для паяльной станции, как и в других своих поделках, сделал из акрила (оргстекла) 2мм. По оригинальной заглушке сделал свою. Пленку до окончания работы не снимаю, чтоб лишний раз не поцарапать.
Контроллер прошил, плату собрал. Пробные подключения готовой платы (пока без паяльника) прошли успешно.
Собираю все составные части паяльной станции в одно целое. Для паяльника поставил «Соломоновский» разъём (гнездо).
Подошло время для подключения самого паяльника и тут облом – разъём. Изначально в паяльнике был установлен такой разъём.
Пошёл в магазин за разъёмом. В магазинах у нас в городе ответной части не нашел. Поэтому в станции гнездо оставил, какое было, а на паяльнике разъём перепаял на наш советский от магнитофонов (СГ-5 вроде, или СР-5). Идеально подходит.
Теперь упаковываем всё в корпус, крепим окончательно трансформатор, переднюю панель, делаем все соединения.
Наша конструкция приобретает законченный вид. Получилась не большой, на столе займёт не много места. Ну и финальные фото.
Как работает станция, можно посмотреть это видео, которое я скинул на Ютюб.
Видео http://www.youtube.com/watch?v=yfsUjjU1NYo
P.S.
По наладке:
1. Определить где у паяльника нагреватель, а где термопара. При выключенном паяльнике нагреть чем-нибудь жало и померить омметром сопротивление на выводах, где изменится значение, там и будет термопара (должно по мере нагрева увеличиваться сопротивление).
У термопары соблюсти полярность при подключении.

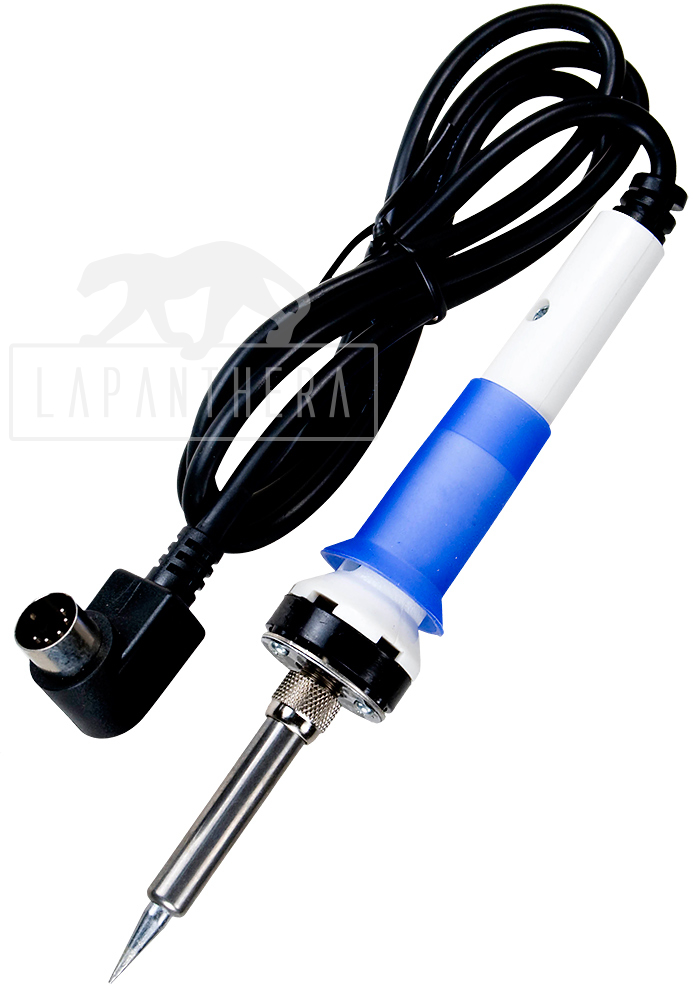

Ниже на рисунке показана распиновка разъёма “Соломоновского” паяльника
2. Подобрать значение R4.
АРХИВ:Скачать
Евгений Князев
solomon
Производитель: SOLOMON
09+ TSSOP
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
05+
срок поставки 14-28 дня (дней)
Производитель: solomon
07+;
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
05+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
0044+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
04+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
06+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
05+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
0546+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
04+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
01+
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
1999
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
LCD Display Controller, 256kB SRAM Buffer, CPU Interface, 3.
3V, -30?85°C SSD1906QT2 TQFP100 UISSD1906qt2
количество в упаковке: 2 шт
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
LCD Display Controller, 1215kB SRAM Buffer, CPU Interface, 1.65?3.6V, -30?85°C SSD1963QL9 LQFP128 UISSD1963ql9
количество в упаковке: 2 шт
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
LCD Display Controller, 1215kB SRAM Buffer, CPU Interface, 1.65?3.6V, -30?85°C SSD1963QL9 LQFP128 UISSD1963ql9
количество в упаковке: 2 шт
срок поставки 14-28 дня (дней)
Производитель: SOLOMON
MIPI Master Bridge Chip, 4Gbps w/ 1Gbps/lane, 1920×1200, 1.2/1.8/3.3V, -30?85°C SSD2828QN4 QFN68 8x8mm UISSD2828qn4
количество в упаковке: 5 шт
срок поставки 14-28 дня (дней)
отзывы, фото и характеристики на Aredi.ru
Мы доставляем посылки в г.
Калининград и отправляем по всей России- 1
Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.
- 2
После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.
- 3
Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.
!
Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.
Гарантии и возврат
Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним
свои обязательства.
Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив
стоимость обратной пересылки.
- У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
- Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
- Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
- 5 лет успешной работы и тысячи довольных клиентов.
Паяльник TS100, или привычный инструмент в новом обличье
Новость о появлении этого паяльника я увидел несколько месяцев назад, думаю будет лишним говорить как мне захотелось его попробовать.
А так как паяльник это фактически один из моих основных рабочих инструментов, то попробовать его хотелось вдвойне.
Впечатления, анализ, выводы, все как всегда под катом.
Первый раз паять я попробовал наверное лет в 7, уже и не помню, столько лет прошло.
За это время через мои руки прошло уже очень много паяльников, потому как только я узнал о таком паяльнике, то первая мысль была — я должен его попробовать!
На муське уже есть обзор этого паяльника от пользователя silensilen, я получил его немного позже, поэтому мой обзор будет скорее дополнением.
В качестве вступления скажу лишь то, что мое мнение о нем менялось за время проверки несколько раз.
Почему и как менялось я расскажу в конце, а пока собственно обзор этого чуда враждебной современной техники 🙂
Для теста я заказал не только сам паяльник, но и пару сменных жал к нему и блок питания.
Сам по себе паяльник пришел в небольшой (если не сказать маленькой) коробочке черного цвета.
Внешне просто отлично, но была одна небольшая претензия к магазину. сверху была наклейка с номером SKU и датой отправки. Ну вот кто клеит стикеры сверху?
Сзади ничего особенного, небольшая наклейка с указанием модели паяльника и типа комплектного жала (при заказе есть выбор из 5 вариантов).
Упаковка открывается по типу коробка спичек, но довольно туго.
Когда я дал одному из своих товарищей ссылку на этот паяльник, то первый комментарий был — пафосно.
Что ж, я с ним здесь полностью согласен 🙂
Паяльник это по сути просто инструмент, ни более ни менее, но данная модель идет в красивой подарочной упаковке, собственно из-за этого у меня изначально было немного предвзятое отношение, я как то привык к более брутальным вариантам.
Здесь же можно сказать что это паяльник «в смокинге».
При этом, на конверте, который лежит внутри, есть даже фирменное тиснение. Подозреваю что это сделано для какой нибудь проверки на оригинальность, но утверждать не буду.
Внутри конверта было обнаружено:
Инструкция на английском и китайском языках
Небольшой шестигранный ключик и пара винтиков (я только потом понял зачем они нужны)
Гарантийная карта, таких я еще не встречал, не хватает разве что личной подписи директора.
Но при этом с обратной стороны написано (вольный перевод):
Привет… пацаны, пожалуйста зарегистрируйтесь на нашем форуме для получения информации и поддержки.
Внутри паяльник и комплектное жало лежат отдельно, не хватает разве что бархата 🙂
Хотя в целом впечатление производит, тот случай когда даже на вид приятно.
Как то в последнее время у меня получаются не очень хорошие фотографии, отбирал получше, но как вышло, уж извините.
А вот и сам красавец, причем в данном случае без кавычек, внешне просто отлично.
Конструкция внешне предельно простая, индикатор и пара кнопок. На индикаторе наклеена защитная пленка.
Единственно кнопки никак не подписаны, но практика показала что управление настолько простое, что это и не нужно.
В передней части присутствует защитная заглушка, как по мне это уже лишнее, так как в рабочем состоянии это отверстие закрыто жалом, а носить с собой паяльник в разобранном виде может быть не очень удобно. Хотя в какой то степени забота производителя приятна, жаль что крышечка скорее всего быстро потеряется.
В задней части корпуса есть винт для подключения заземления.
На заднем торце расположены два разъема, microUSB и разъем питания.
Разъем питания на удивление правильный, на фото видно что пружинящие лепестки расположены по кругу и их много, это обеспечивает хороший контакт, но с некоторыми оговорками о которых чуть позже.
Также сзади расположена маркировка соответствия стандартам CE и FCC. и похоже что значки вполне себе реальные. Например без знака FCC в США не получится официально торговать таким инструментом. (проживающие в США, поправьте, если не прав).
На другой стороне присутствует маркировка типа разъема питания и напряжения.
Разъем питания круглый, 5.
5мм наружный диаметр, 2.5 внутренний, глубина 14мм. Плюсовой контакт средний, все стандартно.
Заглушка фиксируется штатным винтом. В комплекте два таких винта и шестигранный ключ к ним.
После установки жала оно фиксируется этим же винтом. Немного непривычно, так как жало получается не такое уж и быстросъемное. На мой паяльной станции такого винта нет.
Картинка из инструкции.
1. Фиксирующий винт
2. Кнопка А
3. Кнопка В
4. Винт крепления провода заземления
5. Штекер блока питания
6. MicroUSB
7. Гнездо питания DC5525 12-24 В
8. Разъем для установки жала
9. Контактный разъем жала
10. Нагреватель
Как я выше писал, при заказе можно выбрать один из вариантов комплектного жала.
Я выбрал паяльник с жалом TS-BC2, по форме это скошенный цилиндр. На мой взгляд одно из самых удобных жал.
В данном паяльнике применены жала своей конструкции, отличительная черта — круглый ограничитель недалеко от контактов (на фото оно справа).
Конечно такое решение снижает выбор расходных частей так как они менее распространены, но вроде производитель расширяет ассортимент.
До этого в работе я использовал жала другой конструкции, они распространены куда больше, я даже делал обзор на них. Слева жало Hakko, посередине- Aoyue, справа — обозреваемое.
К слову, я пробовал ставить жала от других паяльных станций, но не советовал бы этого делать так как они не имеют ограничителя и можно просто повредить внутренности.
Да и пользоваться будет очень неудобно.
В комплект я заказал пару дополнительных жал. Выбирал наиболее востребованные, по крайней мере на мой личный взгляд, потому как у разных людей разная специфика работы и разные предпочтения.
Сзади упаковки присутствует короткая памятка о типах жал, но в ней примерно половина от тех, что существуют сейчас.
Описание всех типов жал к этому паяльнику.
Общее изображение и три типа которые участвуют в этом обзоре.
Четыре альтернативных варианта.
Здесь присутствует два варианта жала типа — игла, но мне они нравятся заметно меньше.
Из интересного пожалуй вариант — TS-KU, уменьшенный вариант TS-K.
Ну может еще TS-C4, но этот вариант скорее подходит для габаритных компонентов, которые этим паяльником паять несколько нелогично, хотя кому как.
На заказанных жалах присутствует фирменная маркировка, правда чуть более блеклая.
Я не берусь судить об их оригинальности, так как не эксперт, но внешне претензий у меня не возникло.
TS-D24 — ссылка, цена $10.49
TS-K — ссылка, цена $10.49
TS-I — ссылка, цена $8.85
TS-BC2 — ссылка, цена $8.85
Длина жал примерно одинакова, часть с разъемом одинакова полностью.
В снаряженном состоянии паяльник выглядит очень компактно, скорее как игрушечный.
Но маленький размер это одновременно и плюс и минус.
Собрали, посмотрели, теперь попробуем разобрать и посмотреть как он все таки устроен 🙂
Внутреннее устройство
Для вскрытия паяльника, а вернее снятия нижней половины корпуса, надо сначала открутить небольшой крепежный винт.
Крышка открывается не очень удобно, по бокам два ряда защелок, и дополнительная фиксация в районе разъема питания.Когда я открывал паяльник, то ожидал увидеть куда более плотный монтаж, но все оказалось проще.
Монтаж хоть и плотный, но без фанатизма, вполне ремонтопригодно.
Микроконтроллер и акселерометр вынесены на отдельную платку, которая соединяется с основной при помощи небольшого разъема.
Контактная группа подключения нагревателя. Производитель декларирует какие то дикие 10000 коммутаций, мне кажется вряд ли кто то будет это проверять.
Но качество контактной группы мне понравилось. Придраться можно к маленьким винтикам, которые фиксируют сами контакты, но уж точно не к металлу.
Когда я собирал паяльник, то попытался согнуть небольшой лепесток, оказалось не так просто, так что здесь вопросов нет, думаю служить будут, пока не сломают.
Паяльник в полностью разобранном состоянии. Для того чтобы вынуть плату, надо открутить два маленьких винтика фиксирующий контакты к нагревателю и большой винт, который используется для подключения заземления.
Итого используется три отвертки:
Т6 — винты заземления и фиксации жала.
Т5 — винт соединяющий половинки корпуса
Т4 — винты крепления контактов к нагревателю
Выше я писал насчет запасных винтиков. Уже в процессе сборки/разборки я понял их важность.
Если винт крепления не затянут, то он выкручивается сам при любом удобном случае. Например если вставить вынуть жало и винт выпал.
После этого наличие запасных винтов мне уже не кажется шуткой, а является вполне себе необходимостью.
Добираемся до обратной стороны платы. Здесь компонентов куда поменьше. Фактически только экран, кнопки, MicroUSB разъем и винт заземления.
Винт заземления, разъем и кнопки крупным планом. Вопрос у меня возник только к кнопкам, интересно, в продаже такие сложно найти будет?
Под OLED дисплеем виднеется еще несколько компонентов, а сам экран не имеет жесткого крепления.
Если будете разбирать, то будьте аккуратны с экраном, я имел неосторожность притронуться к нему пальцем, потом еле отчистил.
Производитель снабдил свое устройство схемой, прямо как в старые добрые времена, когда к каждому телевизору/магнитофону/приемнику давали принципиальную схему.
Схема будет продублирована в дополнительных материалах.
Немного об подключении питания к паяльнику.
Производитель не комплектует паяльник ни блоком питания, ни кабелем.
Если отсутствие блока питания в большинстве случаев не является проблемой, то вот правильный разъем и кабель найти не всегда можно.
Для начала о разъемах
Дома я нашел несколько вариантов разъемов.Первые два самые плохие, для этого паяльника подходят не очень хорошо, да и качество откровенно плохое.
Вторая пара приведена для сравнения, это разъемы от блоков питания Dlink. Разъемы очень хорошие, особенно мне нравится качество разъемов с желтой пластмассой, но у него внутренний диаметр 2.1мм.
На фото видно отличие конструкции.
Первые два рассчитаны на подключение к гнезду с одним прижимающим лепестком, вторые универсальные.
Я применил первый тип, но иногда питание может пропадать, так как центральный контакт не имеет пружинящих контактов, а сам штекер в разъеме центрируется за счет пружинящих контактов расположенных по кругу.
Но как на мой взгляд, производитель мог применить немного другой тип разъема, я думаю он знаком многим.
Но далеко не все знают, что резьба на этом разъеме нужна не только для установки разъема в корпусе, а и для фиксации штекера. Правда для этого и штекер должен быть соответствующего типа. Шанс потери контакта у такого разъема гораздо ниже.
Еще мне нравится штекер со светодиодом, отрезал за ненадобностью с какого то БП, жаль что он с внутренним диаметром 2.1мм.
Для тестового подключения я использовал мягкий кабель, который шел в комплекте к какой то акустике, но не пригодился.
Я крайне не рекомендую так делать, это касается и примененного разъема и кабеля, для тестирования подойдет, но для нормального использования не очень.
Собственно здесь я и подошел к вопросу, почему производитель не комплектует паяльник фирменным кабелем с термостойкой изоляцией и качественным штекером.
Думаю вполне можно было бы давать в комплекте такой кабель, метра полтора длиной.
Ну и о правильном питании 🙂
Питание паяльника
Производитель предлагает использовать с паяльником БП 19 Вольт 2.1 Ампера, даже вроде предлагает родные, но опять же, с обычным (не термостойким) кабелем.Я же решил пойти немного по другому пути и заказал БП на 24 Вольта, а заодно сравнить его с предыдущим, уже проверенным вариантом.
БП 24 Вольта 4 Ампера, ссылка, цена $7.15
Внешне у блоков питания нашлось только одно отличие, конденсаторы 33мкФ 50В разного размера.
Но когда я уже готовил материалы для обзора (после проверки работы и т.п.), то увидел еще одно отличие, куда более существенное.
Хотя по большому счету это не отличие, а ошибка робота, который паял эту плату. Нашел я его уже на сравнительном фото, это неправильно установленный один из двух диодов (верхний) вверху платы.
Этот диод стоит в цепи снаббера, т.е. гашения паразитных выбросов на обмотке трансформатора.
Я думаю что это проблема не всех блоков питания, а конкретной платы. Данная ошибка произошла скорее даже на этапе упаковки компонентов в ленту, причем такая ошибка очень тяжело диагностируется, так как БП продолжает нормально работать.
Производитель декларирует нормальную работу при питании до 24 Вольта, собственно это и было критерием выбора БП. При таком напряжении паяльник имеет максимальную мощность в 65 Ватт.
В итоге у меня получился такой вот комплект для проверки и сравнения.
Первое включение, даже ничего не сгорело, включился экранчик, высветило логотип производителя, версию прошивки и предложило нажать на кнопочку.
Первым делом на экран выводится приглашение к включению с указанием на какую кнопку надо нажать. Картинка с паяльником мне напомнила какую то подводную лодку 🙂
По умолчанию паяльник настроен на температуру в 300 градусов.
При первом включении температура может «убежать» чуть выше, но потом стабилизируется на установленном значении.
Если длительно удерживать кнопку 1 или 2, то паяльник переходит в режим установки необходимой температуры. Переключение осуществляется с дискретностью в 10 градусов (настраиваемая опция), причем разработчики сделали даже простенькую анимацию процесса.
Если значение реальной температуры превышает установленную, то выводится соответствующее обозначение.
Когда паяльник находится в состоянии покоя, то через некоторое время он снижает температуру до 200 градусов, еще через некоторое время отключает нагреватель полностью.
Первый же тест на «приемистость», т.е. на то, как паяльник работает с большими полигонами или контактами имеющими большую теплоемкость.
Это самый тяжелый тест, так как он показывает качество работы системы регулирования мощности и быстроту передачи тепла от нагревателя к жалу.
Тест проходил на старой плате от монитора, я пробовал греть разные полигоны, лепестки теплоотвода, земляную клемму разъема питания, подряд и с паузами.
Могу сказать что автоматика отрабатывает все на отлично, хотя по большей части это преимущество не столько автоматики, сколько хорошего жала с нагревателем.
Данное жало является преемником предыдущего типа — T12, которое также показало себя отлично в работе и изначально разрабатывалось для бессвинцовой технологии пайки.
Формально это и есть Т12, только в укороченном варианте.
Для теста сначала я пробовал комплектное жало «скошенный цилиндр».
Вторым тестом идет сравнение эргономики паяльника.
Я прекрасно понимаю, что для этого мало описать словами, а лучше поработать инструментом самому, хотя бы с недельку, но уж как могу.
Для сравнения я использовал три типа паяльников, которыми отработал не один год.
Все они также имеют термостабилизацию и все являются низковольтными, первый на 36 Вольт, остальные на 24.
Обозреваемый паяльник является «продвинутым» вариантом первого, где температура выставлялась при помощи небольшой «крутилки», а светодиод показывал что на нагреватель идет питание. Это промышленный отечественный паяльник, немного брутальный, но надежный. К сожалению оба этих паяльника у меня уже умерли от тяжелого труда, также умерла и пара запасных нагревателей, запчастей нет 🙁
Второй паяльник уже знаком моим читателям.
Это Соломон с цифровой паяльной станцией. Паяльник на 24 Вольта, соответственно питается от БП размещенного в блоке управления и стабилизации.
Третьим паяльником я пользуюсь гораздо реже, это паяльник от бессвинцовой паяльной станции Aouye 2738.
Я почти уверен, что по поводу обозреваемого паяльника кто нибудь наверняка скажет что цена 50-60 баксов за паяльник это очень много.
Прокомментирую, это немного, это нормально.
Первый паяльник стоил около 20 баксов (около 17 лет назад), к нему надо было еще трансформатор на 36 Вольт.
Второй стоит подороже, 60 долларов станция и около 7 сам паяльник, итого около 67 долларов комплект. покупался в 2008 году.
Третий тяжелее оценить, так как он шел в комплекте с паяльной станцией, стоимость на момент покупки (2007 год) около 200 долларов.
Обозреваемый паяльник наиболее близок к соломону с паяльной станцией, по цене выходит примерно столько же, по функциям больше.
Первое сравнение, длина жала от места хвата, до кончика.
Здесь не действует правило — чем больше, тем лучше, а совсем даже наоборот, чем место пайки ближе к месту хвата, тем удобнее будет работать.
Обозреваемый паяльник занимает в этом тесте второе место.
Кстати, в рекламных релизах производитель гордо заявляет о том, что их новое жало короче чем привычное Т12, но скромно умалчивает, что жало Т12 почти полностью уходит в ручку, это отчетливо видно на фото.
Кстати о размерах. Для лучшего понимания размеров я сделал такой простенький чертеж.
Если бы производитель укоротил жало на длину узкой части (17мм на фото), то было бы еще удобнее, но когда я понял функцию этой проставки, то изменил свое мнение.
Следующим тестом идет удобство хвата и развесовки, этот параметр влияет на удобство работы и усталость руки. Да, рука может устать от работы с паяльником, но при использовании менее нескольких часов подряд вы это вряд ли заметите.
В тесте я проверял два параметра, удобство хвата при работе и «отдыхе», когда просто держу паяльник в руке.
Я использую в работе стандартный хват, очень похожий на то, как держат в руке авторучку или карандаш, большинство людей так и работает, хотя возможны варианты.
Для начала я проверил обозреваемый паяльник и был приятно удивлен. Одно дело просто держать его в руках, и совсем другое это работать им.
Я до последнего был уверен, что будет неудобно из-за малых размеров ручки и длинного жала.
Но эксперимент показал что проблем это не вызывает, и можно делать довольно мелкую работу.
Потом я понял причину, паяльник очень легкий и это упрощает «позиционирование» жала.
В состоянии «отдыха» также было удобно и опять же, из-за малого веса, плюс дополнительно удлиняет конструкцию штекер питания.
Рука у меня крупная, потому я считаю тест вполне объективным, при менее крупной руке будет еще удобнее.
После этого я взял свой привычный паяльник, которым работаю последние лет 6-7.
Позиционирование явно проигрывает, так как длина жала больше, впрочем как и его диаметр.
Из плюсов — более крупная ручка, лучше подходит для тяжелых работ, хотя я этим паяльником паял микросхемы с шагом выводов 0.5мм. У соломона не нравится комплектный кабель, жестковат и иногда «заваливает» паяльник жалом на стол.
Удобство комфорта в состоянии «отдыха» среднее или выше среднего, возможно сказывается привычка.
Третьим шел паяльник от станции Aoyue.
Здесь оценить тяжелее. Из-за короткого жала им удобно работать с мелкими компонентами так как «позиционирование» самое удобное из всех, но из-за очень жесткого кабеля и дымоотсоса все удобство сводится на нет. Я пробовал убирать дымоотсос, это помогает, но не скажу что очень сильно. Немного портит картину длинная ручка, так как в работе провод пытается перетянуть ее вниз.
В положении «отдыха» этот паяльник вообще держать почти невозможно, думаю это видно по фото.
Ну и четвертым шел мой старый паяльник, которым я отработал лет 10. Все что сказано по поводу Соломона подходит и к этому паяльнику, так как они очень похожи.
Из преимуществ могу отметить более тяжелый, но при этом более гибкий кабель в отличной термостойкой изоляции. Я спокойно использовал кабель в качестве подставки, т.е. на него можно положить паяльник и кабелю ничего не будет.
Пользоваться им чуть менее удобно чем Соломоном из-за большей длины ручки, хотя в общем можно сказать что они почти равны.
Отдельно упомяну, что все предыдущие паяльники сделаны с уступом для пальцев, для более удобного хвата. У обозреваемого паяльника этого уступа нет и на это не раз обращали внимание пользователи.
Практика показала, что уступ этому паяльнику не особо и нужен, но при желании его легко сделать самому из кусочка тонкого металла или пластмассы. Для этого надо вырезать колечко диаметром около 25мм, в центре просверлить отверстие диаметром 6мм, а потом одеть его на жало (на часть с контактами) перед установкой. после всего этого зафиксировать винтом жало и все. Единственно надо выбирать толщину материала не более 0.5мм иначе не будет контакта.
Выше я написал что можно использовать даже пластмассу, да, это так.
Дело в том, что упор, который не дает жалу влезть глубже в корпус паяльника, в работе почти не греется. При температуре на жале в 300 градусов температура упора около 50.
На фото я без проблем держу паяльник за этот упор, он горячий, но я бы не сказал что обжигает, можно держать долго.
Заодно так я провел тест на нагрев ручки (этим грешат паяльники с карболитовой ручкой).
В процессе тестирования паяльника я естественно пробовал и жала, которые заказал к нему в комплекте. Пользоваться было нормально всеми тремя. Большим жалом было удобно работать с теплоемкими элементами и полигонами, впрочем это было предсказуемо, два других между собой очень похожи так как имеют только немного разную форму кончика.
Зато заметил интересную вещь.
При первом включении паяльника с новым жалом сначала температура сильно «скачет».
На фото у меня не получилось этого показать, но первые секунд 20-30 температура может «прыгать» в диапазоне 280-450 градусов (хотя выбрать можно только до 400 градусов).
Через 20-30 секунд температура стабилизируется и больше таких скачков нет,
Скорее всего это особенность нового жала, так как после прокаливания это больше не повторяется.
Кстати о температуре. Паяльник имеет встроенную автокалибровку температуры.
Внимание, все операции производятся с холодным (комнатной температуры) жалом.
Для этого надо перейти в режим измерения температуры длительно удерживая правую кнопку.
После этого нажать одновременно две кнопки
В случае удачной калибровки на экране высветится — Cal_V, в случае ошибки — Cal_X. Я пробовал сделать это на горячем паяльнике, выдало ошибку, на холодном калибровка прошла без проблем.
Выход из этого режима — длительное удержание левой кнопки.
Немного о прошивке и настройках.
Исходно я получил паяльник с версией прошивки 2.09. Подключил к компьютеру и компьютер отобразил его как флешку с объемом в 4КБ.
В режиме подключения к компьютеру на экране высвечивается надпись — Config.
Если открыть диск, который появится в диспетчере дисков, то там будет лежать текстовый файлик. Изменением определенных значений в файле можно изменить настройки паяльника.
По порядку.
1. Температура в дежурном режиме
2. Температура в рабочем режиме (стартовая)
3. Время автовыключения нагревателя
4. Время перехода в дежурный режим
5. Шаг регулировки температуры. Исходно стоит 10 градусов, как по мне то оптимально.
6. Нижний порог напряжения питания при котором паяльник переходит в дежурный режим
7. Режим отображения температуры в градусах Цельсия или Фаренгейта.
8. Не используется.
После всех экспериментов я решил обновить прошивку (файл есть в доп материалах).
Обновление производится очень просто.
Нажимает левую кнопку (ближнюю к жалу), удерживая ее нажатой подключаем паяльник к компьютеру.
После этого на экране должно отобразиться DFU1.0 (на самом деле цифры могут быть другими).
В диспетчере дисков появится новый диск, открываем его, копируем на него файл новой прошивки с расширением *.
HEX, диск пропадет и появится снова, но расширение файла изменится на *.RDY.
Все.
Я обновил прошивку до 2.11, но разницы пока не увидел. Кстати, на сайте есть пользовательская прошивка для хвата левой рукой.
Также проверил я и то, сколько потребляет паяльник в разных режимах работы.
В выключенном состоянии амперметр блока питания вообще не отреагировал.
В состоянии покоя потребление менялось в диапазоне 200-250мА, или 4.8-6 Ватт.
В режиме прогрева большого полигона ток сначала подскакивал до 2 Ампер, потом быстро менялся в диапазоне 0.6-1.5 Ампера.
Собственно этот эксперимент показал, что БП даже в 50 Ватт для него излишен и реально нужен БП с мощностью 25 Ватт длительно и 65 кратковременно.
Значение тока меняется очень динамично, потому сделать фото было очень тяжело.
Ну и напоследок.
На коробке и паяльнике присутствует логотип. Но скорее всего не все поняли что это за логотип.
Данный паяльник разработан и производится той же фирмой, что несколько лет назад разработала карманный осциллограф, который присутствует у меня в некоторых обзорах.
Так выглядит этот комплект вместе. А я думаю, что нашел неплохую замену моему Соломону.
А вот теперь о том, как менялось мое мнение о паяльнике в ходе подготовки обзора.
1. Получение. Я сначала даже не понял по коробке что это паяльник, потому мнение было — О, ничего себе.
2. Осмотр. Ничего так, маленький, аккуратный, даже где то непривычный.
3. Установка жала. Как то слишком длинно выходит, будет ли вообще это удобно, сомнительно.
4. Проба без питания подключения питания. Да, наверное длинный, непривычно и упора для пальцев нет.
5. Проба с питанием. А паять то в принципе удобно.
6. Проба с разными жалами. Удобно, греет хорошо, стабилизация отрабатывает отлично.
Резюме.
Плюсы
Упаковка, однозначно пойдет как подарочный вариант.
Продуманная конструкция
Отличная сборка.
Хорошая стабилизация температуры.
Простота управления и логика работы.
Жала хорошего качества
Минусы
Не помешал бы упор для пальцев.
Нет подставки в комплекте (а так было бы приятно и фирменную подставку).
В комплекте не идет кабель питания с термостойкой изоляцией.
Жала, они хорошие, но дорогие 🙁
Мое мнение. Ну что тут сказать. Такой паяльник однозначно хорошо подойдет для подарка, за который точно не будет стыдно, так как он и выглядит презентабельно и при этом еще и работает хорошо.
Опыт эксплуатации показал, что подойдет и для ежедневной работы, по крайней мере менять обратно на Соломон не хочется, хотя до этого он мне казался очень удобным. Но если усреднить результаты тестов, то Соломон с паяльной станцией примерно похож на обозреваемый.
В чем то лучше один, в чем то другой, может все таки обозреваемый чуть лучше. «Приемистость» нового заметно лучше чем у Соломона, но конструкция кажется более слабой, возможно надо больше времени на «обкатку».
Конечно где то производитель перемудрил в плане дизайна, как по мне, то можно было поставить и ЖК экран, а не OLED, хотя второй смотрится интереснее, но цена на него выше.
Что в итоге. Паяльник действительно понравился, я почему то ожидал что он будет хуже, теперь будет моим основным паяльником, но скорее всего после замены шнура и изготовления нового БП.
Кстати о БП, в планах обзор самодельного блока питания конкретно для этого паяльника, хочется очень компактный и надежный БП. Еще бы найти где то соответствующий кабель, мягкий и с термостойкой изоляцией.
Ну а дальше только Меткал 🙂
На этом все, как всегда буду рад комментариям и вопросам.
Дополнительно о цене.
Сейчас в магазине акция, есть вариант этого паяльника с жалом «игла» за 53 доллара.
Дополнительные материалы
Схема, инструкция, прошивка и исходники в одном архиве.Скачать.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
10 лучших паяльных станций, которые можно купить в Интернете в 2021 году Обзоры: полное руководство
Будь то профессионалы или обычные любители, использование паяльной станции упрощает решение даже сложных задач пайки.
По сравнению с паяльником , паяльная станция имеет лучший контроль температуры. Кроме того, паяльная станция может настраиваться на различную температуру, в отличие от паяльника, который универсален для всех.
Когда дело доходит до выбора подходящего для ваших требований, вы можете встретить на рынке различные марки и модели.Чтобы выбрать лучшую паяльную станцию, мы рекомендуем учитывать следующие факторы…
Аналоговые паяльные станции поставляются с ручками для регулировки температуры, но они недостаточно точны. Они подходят для простых задач, например, для ремонта мобильных телефонов. Цифровые паяльные станции поставляются с цифровым экраном и настройками для регулировки температуры. По сравнению с аналогом они более точны.
Паяльные станции поставляются с мощностью от 40 до 80. При рассмотрении мощности помните основное правило большого пальца – чем выше мощность, тем легче выполнять задачи.
Для получения дополнительной информации мы рекомендуем прочитать наше «Руководство по покупке» .
Это поможет вам принять обоснованное решение. Кроме того, мы потратили 64 часа на изучение паяльных станций, обзор продуктов в Интернете и взаимодействие с клиентами. Ознакомьтесь с 10 лучшими паяльными станциями, которые сейчас пользуются большим спросом!
Лучшие паяльные станции
Лучшие паяльные станции Обзоры
1. Цифровая паяльная станция Hakko FX888D-23BYHakko предлагает одну из самых премиальных паяльных станций, доступных на Amazon.Вместо устаревших аксессуаров он поставляется только с необходимыми элементами.
Паяльная станция Hakko FX888D-23BY занимает 1-е место в этой статье, так как она довольно проста в использовании. Он поставляется с цифровым экраном, который показывает температуру. А еще вы получите подставку с металлической подушечкой для бритья и губкой для чистки.
Эта паяльная станция работает в диапазоне температур от 120 ° F до 900 ° F и потребляет до 70 Вт энергии.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 70 Вт
- Диапазон температур: 120 ° F – 900 ° F
Компоненты:
- Паяльное жало T18-D16
- Зубило 1.
6 - Очиститель наконечников проволоки
- Подставка
- Базовый блок
- Губка
- Металлическая стружка
6Купить сейчас на Amazon
2. X-Tronic Model # 3020 Цифровая светодиодная паяльная станция мощностью 75 ВтX-Tronic предлагает несколько жало для пайки со своей паяльной станцией. И все аксессуары предлагают отличное качество по заданной цене.
Паяльная станция X-Tronic 3020 поставляется с 5 дополнительными паяльными жалами. А еще вы получите очиститель наконечников из латуни с очищающим флюсом, который делает припой надежным.Вы также получаете 10-минутную функцию сна, автоматическое охлаждение, переключатель C / F и различные другие интеллектуальные функции.
Вся станция защищена от электростатического разряда, включая подставку для утюга, что делает ее вполне безопасной. Вы можете легко отрегулировать температуру с помощью экрана и шкалы температуры.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 75 Вт
- Диапазон температур: 392 ° F – 932 ° F
Компоненты:
- Паяльная станция
- Паяльник
- 5 наконечников
- Держатель утюга
- Очиститель губчатого наконечника из латуни
- Чистящий флюс
Купить сейчас на Amazon
3.
Паяльная станция Weller WLC100, 40 Вт Компания Weller предлагает продукт с хорошим соотношением цены и качества, предлагая свою паяльную станцию. Вы получаете все необходимые предметы без доплаты.
Weller WLC100 занимает 3-ю позицию по доступной цене. И все же он предлагает высокопроизводительный припой, температура которого достигает 900 ° F. Несмотря на компактный размер, вы получаете подставку для утюга, регулятор температуры и чистящую губку.
Это высокопрочная паяльная станция, так как на нее также предоставляется 7-летняя гарантия.Вы можете без проблем использовать утюг с карандашом даже на небольших схемах.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 50 Вт
- Температурный диапазон: до 900 ° F
Компоненты:
- Паяльник-карандаш
- Губка для очистки
- Держатель утюга
- Паяльная станция
Купить сейчас на Amazon
4.
YIHUA 862BD + SMD ESD Safe 2 в 1 Паяльная станция Yihua предлагает высокотехнологичную паяльную станцию с большим количеством аксессуаров.Он даже включает в себя термофен мощностью 500 Вт для нагрева контуров.
Всего в этой паяльной станции имеется 3 светодиодных дисплея для контроля температуры. Эта паяльная станция предлагает 5 паяльных жалах для работы с любой схемой. А еще вы можете установить таймер сна для утюга.
Проволока паяльника сделана из силикона, что позволяет легко паять схемы. И вы можете чистить его каждый раз, когда ставите на подставку.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 75 Вт
- Диапазон температур: 392 ° F – 896 ° F
Компоненты:
- Паяльник
- Пистолет горячего воздуха
- Подставка
- 5 жало паяльника
- Пинцет
- Паяльная проволока
- Очиститель паяльника
- IC popper
Купить сейчас на Amazon
5.
TXINLEI 8586 110V Паяльная станция TXINLEI также предлагает широкий выбор аксессуаров. Помимо наконечников для пайки, вы также получаете пинцет, паяльную проволоку, насос для удаления припоя и многое другое.
Он имеет дисплей 2-в-1, который можно использовать для регулировки температуры паяльника, а также термофена. И он потребляет в общей сложности 700 Вт при использовании обоих. В качестве нагревательного материала используется нихром.
Паяльная станция достаточно компактна и удобна в использовании.Вы можете найти подставку, регулятор температуры, очиститель наконечников и т. Д. В одном месте.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 60 Вт
- Диапазон температур: 392 ° F – 896 ° F
Компоненты:
- Паяльник
- Подставка
- 3 воздушные сопла
- Пистолет горячего воздуха
- 12 паяльных наконечников
- Паяльная проволока
- 2 пинцета
Купить сейчас на Amazon
6.
Паяльная станция Vastar Vastar – еще один отличный вариант, если у вас ограниченный бюджет. Он предлагает высококачественный паяльник, который может нагреваться до 896 ° F.
И все же он потребляет от 5 до 60 Вт мощности в зависимости от установленной вами температуры. Вы также получаете в этой станции очиститель жала паяльника и губку. В нем даже есть съемная подставка для утюга.
Паяльник имеет многоразовый керамический сердечник. Это делает этот продукт достаточно прочным для длительного использования.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 60 Вт
- Диапазон температур: до 896 ° F
Компоненты:
- Паяльная проволока
- Пинцет
- 5
- Подставка для утюга
- Губка для очистки
Купить сейчас на Amazon
7. Паяльная станция Aoyue 469 с регулируемой мощностью 60 Вт Aoyue 469 – это простая, но эффективная паяльная станция, полностью защищенная от электростатического разряда.
И, несмотря на простую конструкцию, вы получаете ручку регулировки температуры.
Паяльник мощностью 60 Вт доступен с жалами более 50 размеров для использования с различными схемами. Эта паяльная станция обеспечивает диапазон температур от 392 ° F до 896 ° F. И вы можете проверить температуру с помощью двухцветного светодиода.
В комплекте также идет поддон для чистящей губки с катушкой припоя прямо под держателем утюга. Это делает паяльную станцию достаточно простой и удобной в использовании.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 60 Вт
- Диапазон температур: 392 ° F – 896 ° F
Компоненты:
- Паяльная проволока
- Очиститель наконечников
- Паяльник
- Насос для удаления припоя
- Фитиль для припоя
- Флюс
- Сплав для удаления стружки
Купить сейчас на Amazon
8.
Паяльная станция BACOENG 2in1 SMD BAOCENG предлагает одну из самых передовых паяльных станций, поскольку она имеет несколько расширенных элементов управления. Он имеет в общей сложности 2 светодиодных дисплея и три регулятора температуры и воздушного потока.
Вы получаете паяльник и термофен для облегчения работы с цепями. Также есть внешний блок для держателя утюга и чистящей губки. Он поставляется с 5 жалами для пайки и 4 соплами для пневматических пистолетов для обеспечения точности.
Эта пайка потребляет в общей сложности 700 Вт мощности, так как в ней также есть фена для горячего воздуха.А паяльник съемный, что позволяет легко заменить его в случае возникновения каких-либо проблем.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: в сочетании 700 Вт
- Диапазон температур: 212 ° F – 896 ° F
Компоненты:
- Пистолет горячего воздуха
- Flux
- 4 насадки
- Паяльная проволока
- Пинцет
- Паяльник
- 5 паяльных наконечников
- Извлекатель микросхем
Купить сейчас на Amazon
9.
Паяльная станция Tilswall Эта антистатическая паяльная станция с постоянной температурой Tilswall идеально подходит для ремонта печатных плат, электроники и создания декоративно-прикладного искусства. Он идеально подходит как для новичков, так и для профессионалов, так как он обеспечивает защиту с помощью предохранителей и безопасен для защиты от электростатических разрядов и FCC.
Он прост в использовании и способен выдерживать высокие температуры от 392 до 896 ° F. Он оснащен 65-ваттным нагревательным элементом, встроенным интеллектуальным трансформатором и ПИД-регулятором температуры для определения его температуры каждые 20 секунд, чтобы получить быстрый возврат постоянной температуры и заблокировать ее.
Керамический нагревательный сердечник устранит проблемы с большими перепадами температуры и решит проблемы быстрого старения. Его раздельная конструкция, оловянная проволока, не содержащая свинца, прочный железный карандаш, 5 различных размеров наконечников и светодиодная индикация температуры делают ее идеальной паяльной станцией.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 65 Вт
- Диапазон температур: 392-896 ° F
Компоненты:
- Паяльная станция 65 Вт
- Шнур питания
- 5 наконечников для утюга
- Подставка для утюга
- Паяльник
- Губка из латунной проволоки
Купить сейчас на Amazon
10.Цифровая паяльная станция ODELENWAПоследняя паяльная станция в этой статье предлагает баланс между ценой и характеристиками. Вы получаете цифровой дисплей для проверки температуры съемного паяльника.
Он предлагает диапазон температур от 356 ° F до 896 ° F, будучи при этом довольно эффективным. Вы также получаете внешний держатель для утюга, чистящую салфетку и металлическую сетку. Когда утюг не используется, его можно отсоединить от паяльной станции.
На передней панели находятся две кнопки для регулировки температуры.
А в зависимости от температуры он может потреблять до 60 Вт энергии.
Характеристики:
- Рабочее напряжение: 110 В
- Потребляемая мощность: 60 Вт
- Диапазон температур: 356 ° F – 896 ° F
Компоненты:
- Блок питания
- Паяльник
- Стенд
- Чистящая проволока
- Чистящая губка
Купить сейчас на Amazon
Что такое паяльная станция и как она работает?Это паяльник с отдельной станцией, которая помогает контролировать температуру, и паяльником.Он может быть как цифровым, так и аналоговым.
Если вы хотите попробовать вручную припаять электронные компоненты на печатную плату. Паяльная станция содержит блок, контролирующий температуру, и паяльник, который можно прикрепить к станции. В основном они используются при сборке электронных печатных плат и производственных единиц.
Паяльные станции предназначены для массового ремонта плат.
Для ремонта и доработки в большинстве настоящих сервисных центров используются паяльные станции с контролем температуры.
Эти станции созданы специально для профессионалов. Однако его могут использовать даже новички или любители. Радиолюбители и энтузиасты дистанционного управления часто имеют паяльные станции.
Как выбрать лучшую паяльную станцию?Идеальная паяльная станция оснащена функцией точного контроля температуры. Он также должен быть защищен от электростатического разряда. Кроме того, он должен быть эргономичным, чтобы не вызывать усталости при пайке.Есть несколько паяльных станций и инструментов от разных производителей. Чтобы выбрать наиболее подходящий для ваших требований, мы рекомендуем учесть определенные факторы. Мы упомянули их ниже для вашей справки.
1. Цифровые или аналоговые Паяльные станции бывают аналоговыми или цифровыми. Аналоговые паяльные станции оснащены ручками, которые помогают контролировать (повышать или понижать) температуру.
Будучи аналоговыми, они не имеют экрана для отображения текущей заданной температуры.Они идеально подходят для таких задач, как ремонт мобильных телефонов. Установки температуры, предоставляемые этими устройствами, недостаточно точны.
Что касается цифровых паяльных станций, они поставляются с настройками, которые помогают контролировать температуру. Они поставляются с дисплеем, на котором отображается текущая заданная температура. По сравнению с аналоговыми счетчиками они обеспечивают лучшую точность и меньшие допуски. Однако они немного дороже.
2. Олово-свинец против бессвинцовогоС тех пор, как Европейский Союз ввел RoHS, большинство электронных брендов во всем мире начали создавать бессвинцовые паяльные устройства.Температура плавления бессвинцовой припойной проволоки составляет от 217 до 221 градуса Цельсия. А температура плавления припоя Tn / Lead составляет 183 градуса по Цельсию.
Для пайки свинцовых припоев рекомендуется выбирать паяльную станцию мощностью от 50 до 60 Вт.
Паяльные станции более высокой мощности идеально подходят для бессвинцовой пайки. Для более быстрого термического восстановления подходит 70 Вт с композитным паяльником.
Для работы с различными типами проектов вам потребуется паяльная станция с изменяющейся температурой.Если вы покупаете устройство с одной температурой, у вас будет меньше гибкости. И вы не сможете выполнить, попытаться или исправить определенные задачи.
Более широкий диапазон температур означает универсальность решения задач. Итак, ознакомьтесь с вариантами перед покупкой. Большинство устройств с регулируемой температурой поставляются с термостатом, который автоматически отключает нагреватель, как только он достигает желаемой температуры, установленной вами.
Функция термостата поможет вам отрегулировать температуру до нужного значения, необходимого для вашего проекта.Если вы приобретете устройство без контроля температуры, утюг будет продолжать нагреваться постоянно, а это значит, что он станет слишком горячим, чем требуется для вашего конкретного проекта.
Это один из основных факторов, на который следует обратить внимание, особенно если вы начинаете искать свою паяльную станцию.
Помимо регулируемой температуры, еще одна особенность, которую стоит проверить, – это охват функционального диапазона. Идеальный паяльный агрегат должен поддерживать постоянную температуру после достижения желаемой температуры.Некоторые единицы могут сильно различаться, а некоторые неточны – в этих случаях лучше отклонить их и выбрать точную единицу.
4. Контроль мощностиОн варьируется от одного устройства к другому. Лучше выбирать модель с элементами управления, простыми в эксплуатации и имеющими широкий температурный диапазон. Что касается мощности, некоторые устройства имеют мощность 40 Вт, а другие могут доходить до 80. Анализируя мощность паяльной станции, мы рекомендуем учитывать основное правило большого пальца – высокая мощность, легче выполнять сложные задачи.
5. High Thermal Recovery Паяльные агрегаты с высокой температурой восстановления подходят для людей, которые паяют ежедневно.
Холодные паяные соединения – это некоторые из проблем, которые часто возникают из-за узлов станции, которые имеют низкое тепловое восстановление. Возможность рекуперации тепла паяльной станции позволяет узнать, за сколько времени паяльное жало нагревается до желаемой температуры.
Паяльные станции обычно бывают двух типов – ESD-безопасные и Non-ESD безопасные.ESD представляет собой электронный разряд, который измеряет – быструю передачу заряда, которая происходит при приближении объектов с разным потенциалом.
Паяльная станция с защитой от электростатического разряда не создает статического заряда ни на самой станции, ни на утюге. Эти агрегаты изготовлены из специальных материалов и хорошо заземлены, так что нежелательное электричество отводится в землю.
Эти паяльные станции идеально подходят для современных электронных гаджетов и смартфонов. Потому что у них есть электронные компоненты SMD, чувствительные к статическому разряду.
Более того, они также могут быть легко повреждены. Полупроводники и ИС также чувствительны к статическому заряду.
Краткое примечание: убедитесь, что паяльная станция имеет антистатическую конструкцию, поскольку они менее подвержены утечкам и выходу из строя устройства, особенно во время работы.
7. ПаяльникБольшинство паяльных станций закрываются паяльником. Он содержит паяльник и нагревательный элемент. Обычно они поставляются со встроенными датчиками температуры, которые предотвращают повреждения, часто вызываемые перегревом.
8. Жала паяльникаБольшинство паяльников оснащены сменными паяльниками различной формы, например пирамидальной, конической, конической и зубилной. В основном это
, состоящие из никелевого припоя, меди или хрома. Наконечники разных размеров подходят для выполнения разных видов работ.
Способ укладки бусины во многом зависит от формы и размера жала паяльника. Разные насадки подходят для разных приложений.
У каждого из этих советов есть свои преимущества и недостатки.
Перед покупкой паяльного жала следует учесть один фактор – его совместимость с вашей паяльной станцией. Совершенно необязательно покупать насадки той же марки. Вы также можете использовать 3 чипа rd party. Большинство из них схожи по конструкции, а сменные жала обычны для паяльников. Тем не менее, мы рекомендуем ознакомиться с требованиями к размеру в руководстве пользователя и выбрать их в соответствии с железом и размером других компонентов, присутствующих на печатной плате.
Следующее, что нужно учитывать, – это форма наконечника.Новичкам мы рекомендуем использовать наконечник стамески. Он имеет красивую плоскую поверхность, поэтому его легко удерживать на месте. Если вы можете расположить его по-разному, вы можете использовать его по-разному. Вы также можете работать с проводами и компонентами разных размеров. Для SMD, межпроводных соединений, сквозных макетов и компонентов для снятия пайки мы рекомендуем использовать стамески.
Для контактной пайки нескольких колодок для поверхностного монтажа мы рекомендуем использовать копытные наконечники. Они идеально подходят для людей с продвинутыми навыками.Если вам нужно работать над проектами SMD, наконечник копыта идеален, поскольку с ним можно легко работать в сложных паяльных проектах, особенно когда они соединены с правильными паяльными станциями.
Среди всех видов насадок конические трудно использовать. Однако они очень точны. Мы рекомендуем их только продвинутым пользователям.
Материал, из которого изготовлены жала паяльника, также является важным фактором, который следует учитывать. Железные наконечники дешевле и долговечны. Однако они не могут удерживать или передавать тепло так же эффективно, как медный наконечник.Высококачественные паяльные жала поставляются с медным жгутом с железным покрытием, которое обеспечивает лучшее из обоих вариантов.
9. Принадлежности Чтобы очистить жала паяльника, вам понадобятся мощные губчатые очистители.
Регулярно используя его, вы можете устранить коррозию наконечников.
Он помогает удерживать компоненты вместе и становится ближе и лучше во время пайки. Лучшие методы пайки включают два зажима из крокодиловой кожи и увеличительное стекло. Они хоть и дешевы, но без них паять сложно.Это идеальный помощник для всех, особенно для электриков и любителей домашнего хозяйства.
Идеальным решением для электрического припоя является Alpha Fry, который содержит комбинацию 60% олова и 40% свинца. Он пригодится как новичкам, так и людям с хорошим опытом пайки. Хотя Alpha Fry производит несколько продуктов, 60-40 – один из лучших припоев для сердечников.
Это важная вещь, которую следует учитывать, потому что вам нужно место, чтобы поставить горячий утюг во время работы.
Подходит для пайки транзисторов и резисторов печатных плат.Это гарантирует, что исправленные данные безопасны и безопасны.
Это прекрасная альтернатива насосам для отсасывания припоя. Хотя это требует некоторой практики, удаление пайки фитиля считается лучшим способом удалить ненужные детали на печатной плате.
Этот фитиль способен впитывать расплавленный припой, что упрощает очистку излишков припоя. Несмотря на опыт, каждый профессионал время от времени может ошибаться. Это может быть полезно для устранения этих ошибок. Они идеально подходят людям, которые работают с электроникой и компьютерами.Обычно они поставляются с шариком, местом и насадкой. Когда давление сбрасывается, насос для удаления пайки всасывает воздух для удаления жидких припоев.
Со временем жала паяльника чернеют и окисляются. Чтобы залудить наконечник, лучше всего использовать средство для лужения.
Их можно использовать для обрезки выводов после завершения процесса пайки.
Помогает протеканию бессвинцовой пайки
Защищает поверхность рабочего стола во время пайки.
10. Торговая марка Как и любой другой товар, вы всегда должны покупать товары известных брендов с хорошим обслуживанием клиентов. Это предотвращает любые проблемы с покупкой некачественного продукта и тратит впустую время или деньги.
Это уже не проблема, потому что цены на паяльные станции значительно снизились. Раньше они предназначались только для профессионалов. Но теперь вы можете найти и профессиональную паяльную станцию по бюджетным ценам.Итак, внимательно проанализируйте и выберите продукт, соответствующий вашим требованиям.
Преимущества паяльных станций- Идеальная паяльная станция поставляется с контролем температуры паяльного жала. Это позволяет вам установить широкий температурный диапазон в соответствии с вашим проектом.
- Они доступны в нескольких уровнях мощности
- Они совместимы с различными типами наконечников
- Подходят для замены конденсаторов
- Будучи универсальными, они могут использоваться для нескольких приложений
- Доступны в разных размерах
- Даже новички могут легко использовать его
- Вам не нужно много работать с соединениями
- Хотя раньше паяльные станции были дорогими, теперь они доступны
- Идеально подходят для крупносерийного производства
- Хорошая паяльная станция нагревается менее чем за 20 секунд
- Регулируемая и регулируемая температура наконечника
- Благодаря регулированию вы можете паять даже при более низких температурах
- Припой не окисляется на наконечнике
- Доступны несколько различных типов наконечников
- Имеют более тонкий и гибкий кабель, что упрощает их использование и приятно работать с
- Как отмечают почти все производители, вы никогда не должны напрямую контактировать с элементом паяльника.
- Для удержания проводов мы рекомендуем использовать пинцет или зажимы.
- Когда паяльная станция не используется, мы рекомендуем выключать паяльную станцию. И обязательно отключите его от сети.
- Убедитесь, что губка для очистки всегда влажная при использовании.
- Никогда не кладите паяльник на рабочий стол. Поместите его на подставку.
- Обязательно тщательно мойте руки после процесса пайки.
- Не используйте паяльную станцию, если вилка повреждена.
- Обязательно прочтите руководство, предоставленное производителем.В нем содержится большинство советов по обслуживанию.
- Для безопасности и наилучшего результата мы рекомендуем использовать влажную губку. Но никогда не позволяйте намокать его водой во время использования паяльной станции.
- Используйте наждачную бумагу с зернистостью 600, если на наконечнике имеются признаки износа. Никогда не используйте наждачную бумагу, когда утюг все еще подключен. Дайте паяльнику остыть перед тем, как приступить к наждачной бумаге.
- Чтобы очистить грязный наконечник, сначала необходимо отключить прибор от сети. Теперь потрите грязь наждачной бумагой.Продолжайте царапать, пока наконечник не станет достаточно подходящим.
- Обязательно залудите наконечник после его очистки. Это предотвратит окисление, которое, в свою очередь, продлит срок службы.
Никогда не используйте наждачную бумагу, когда утюг все еще подключен. Дайте паяльнику остыть перед тем, как приступить к наждачной бумаге.Паяльник без контроля температуры будет постоянно нагреваться, пока не будет отключен. Но паяльная станция поставляется с регулятором температуры, который помогает регулировать температуру на определенном уровне, чтобы снизить риски перегрева.
2. Какие советы я могу использовать? 700F подходит для односторонних и двусторонних печатных плат.
Но для других мы рекомендуем 800F.
Да, конечно. Если вы используете конструкцию, защищенную от электростатического разряда, то статическая энергия тела наверняка отводится через пластиковый корпус устройства.
4. Сколько времени нужно, чтобы произвести хороший припой?Время выдержки обычно зависит от паяльной станции и проекта.Если вы используете насадку 700, то это займет всего 4 секунды. Но для некоторых компонентов может быть больше. Если это пайка проводов
Заключение Как вы знаете, паяльные станции позволяют легко работать со схемами, поскольку они поставляются со всеми необходимыми инструментами. В связи с этим существует множество вариантов, если вы ищете паяльную станцию. В этой статье мы упомянули некоторые из лучших паяльных станций. Вы также можете найти все основные функции и опции всех этих продуктов.
Поскольку в этой статье мы также предложили руководство по покупке, вы легко сможете выбрать для себя лучшую паяльную станцию.
- Если у вас ограниченный бюджет и все еще нужна высоконадежная паяльная станция, то паяльная станция Weller WLC100 40 Вт может стать отличным вариантом. Хотя вы не получаете никаких дополнительных функций, он выполняет свою работу.
Обязательно поделитесь своими мыслями в разделе комментариев. Вы также можете разместить там любые вопросы, если они у вас есть!
Веллер
Выберите регион и язык
страна
пожалуйста selectChinaFranceGermanyGreat BritainItalyUnited Штаты (США) MexicoAfghanistanAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish в Индийском океане TerritoryBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicChadChileColombiaCook IslandsCosta RicaCroatiaCyprusCzech RepublicDemocratic Республика CongoDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFijiFinlandFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGhanaGreeceGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHoly Престола (Ватикан, Ватикан) HondurasHong КонгВенгрияИсландияИндияИндонезияИран, Исламская РеспубликаИракИрландияИзраильЯмайкаЯпонияИорданияКазахстанКенияКирибат iKoreaKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMicronesia, Федеративные Штаты ofMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar, BurmaNamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua RicoQatarRéunionRomaniaRussian Федерация Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto CaledoniaNew (Россия) RwandaSamoaSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTanzania, Объединенная Республика ofThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUruguayUS Virgin IslandsUzbekistanVanuatuVenezuelaVietnamWallis и FutunaYemenZaireZambiaZimbabwe
сначала выберите страну
Тернер и Disney раскрывают свое расписание НБА – обновленные спортивные новости
НБА опубликовало расписание на сезон 2021–2022 годов, в котором 101 игра назначена для сетей семейства ESPN, а 107 – для NBA TV.
НБА произвело фурор в новостях неделю назад, когда они обнародовали расписание на Рождество в этом году. Остальная часть расписания была опубликована в пятницу: 107 игр для NBATV, 82 для ESPN и 19 для ABC.
https://sites.google.com/view/film-vf-bac-nord-2021-streamin
https://sites.google.com/view/bacnord2021streamingcompletenf
https://sites.google.com/view / bacnordstreaminghdvf2021franai
https://sites.google.com/view/bac-nord-streaming-vf-2021-en-
https: // sites.google.com/view/regarderbacnordenstreamingvfhd
ESPN включают в себя двойной заголовок на премьере 20 октября, двойной заголовок в прайм-тайм накануне Дня благодарения и марафон из пяти игр на Рождество. Субботний прайм-тайм НБА продолжится на канале ABC яркой игрой в 20:30. каждую неделю, начиная с 11 декабря.
Kia NBA Tip-Off 2021 откроет телеканал NBA TV 23 октября с Heat-Pacers, за которым последуют Trail Blazers-Suns. Следующей ночью поклонников НБА ждет №Второй общий выбор на драфте 2021 года – Джален Грин и Рокетс, играющие за Бостон Селтикс. NBA TV также проведет пару премиальных матчей в День Мартина Лютера Кинга.
https://sites.google.com/view/bac-nord-2021-streaming-vf-fil
https://sites.google.com/view/regarderbacnordfilmcompletenst
https://sites.google.com/view / bacnord2021filmcompletetvostfr
В этом сезоне НБА исполняется 75 лет. И ESPN, и NBA TV пообещали отмечать это событие в течение всего сезона.
Майкл Квирк
Майкл Квирк – обозреватель новостей Barrett Sports Media. Кроме того, он является соведущим Spgahetti Junction Boys и участником 5 Reasons Sports в Майами. В прошлом он писал для 247Sports, Bleacher Report, FanSided и The Key West Citizen. Чтобы связаться с ним, найдите его в Twitter @SJBMichael.
https://sites.google.com/view/bac-nord-streaming-hd-vf-2021-
https://sites.google.com/view/regarder-bac-nord2021-film-str
https: //места.google.com/view/bac-nord-film-streaming-vf-hd-
Как это:
Нравится Загрузка…
Связанные .
