| Максимальная Рабочая Температура | 175 C |
| Количество Выводов | 3вывод(-ов) |
| Стиль Корпуса Диода | TO-220AB |
| Средний Прямой Ток | 20А |
| Максимальное Прямое Напряжение | 940мВ |
| Максимальное Значение Напряжения Vrrm | 100В |
| Конфигурация Диода | Двойной Общий Катод |
| Максимальный Импульсный Прямой Ток Ifsm | 180А |
| EU RoHS | Compliant with Exemption |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8541.10.00.80 |
| Type | Schottky Diode |
| Configuration | Dual Common Cathode |
| Peak Reverse Repetitive Voltage (V) | 100 |
| Maximum Continuous Forward Current (A) | 20 |
| Peak Non-Repetitive Surge Current (A) | 180 |
| Peak Forward Voltage (V) | 0.94 |
| Peak Reverse Current (uA) | 3.5 |
| Minimum Operating Temperature (°C) | -65 |
| Maximum Operating Temperature (°C) | 175 |
| Packaging | Tube |
| Automotive | No |
| Pin Count | 3 |
| Supplier Package | TO-220AB |
| Standard Package Name | TO-220 |
| Military | No |
| Mounting | Through Hole |
| Package Height | 9. 15(Max) |
| Package Length | 10.4(Max) |
| Package Width | 4.6(Max) |
| PCB changed | 3 |
| Tab | Tab |
| Lead Shape | Through Hole |
| Вес, г | 2.3 |

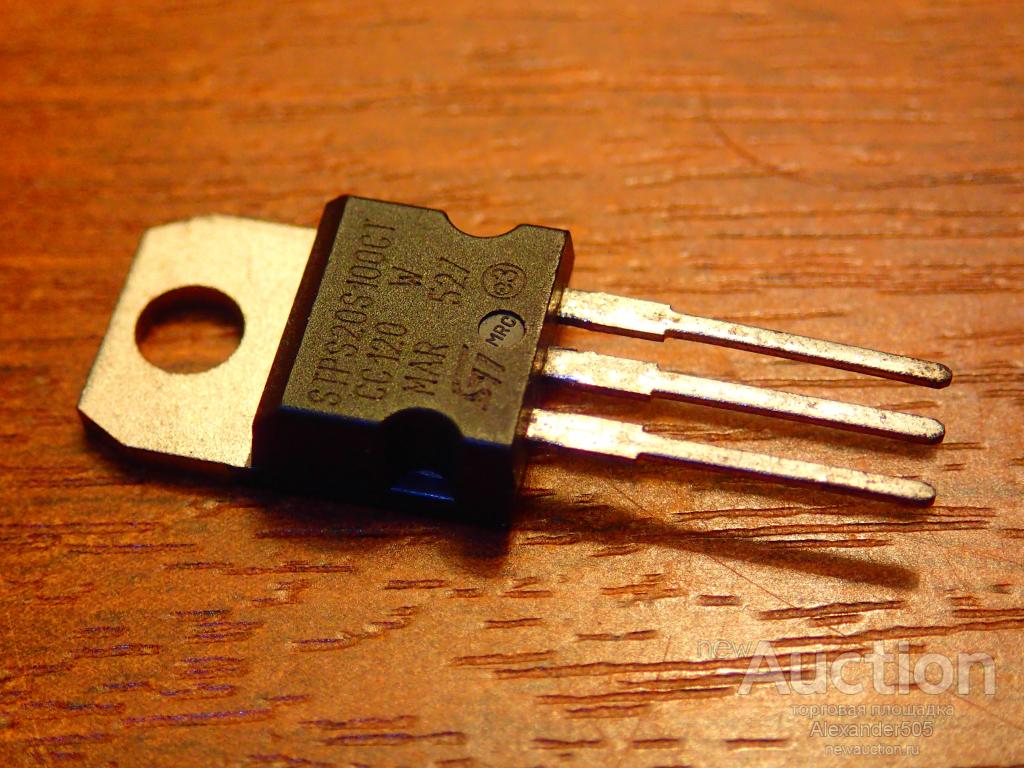

STPS20S100CR STMicroelectronics, STPS20M80CT STPS20S100CT Дистрибьютор электронных компонентов
Упаковка
Мы предлагаем упаковку для защиты от статического электричества высочайшего качества по наиболее экономичной цене. Благодаря прозрачности 40%, он позволяет легко идентифицировать ИС (интегральные схемы) и печатные платы (печатные платы). Чрезвычайно прочная металлическая конструкция, расположенная под землей, обеспечивает производительность, необходимую для эффективной защиты этих компонентов от статического заряда.Все продукты будут упакованы в антистатический пакет. Поставляется с антистатической защитой от электростатического разряда.
За пределами этикетки ESD упаковки будет использоваться информация нашей компании: номер детали, марка и количество.
После того, как все товары гарантированы без проблем после упаковки, мы безопасно упакуем и отправим глобальной экспресс-почтой. Он демонстрирует отличную устойчивость к проколам и разрыву, а также хорошую герметичность.
Мы можем предложить услуги экспресс-доставки по всему миру, такие как DHL или FedEx, TNT, UPS или другой экспедитор.
Доставка по всему миру через DHL / FedEx / TNT / UPS
Ссылка на стоимость доставки DHL / FedEx1). Вы можете предложить свою учетную запись для экспресс-доставки для отправки, если у вас нет учетной записи для экспресс-доставки, мы можем предложить ее заранее.
2). Используйте нашу учетную запись для доставки, стоимость доставки (справочная DHL / FedEx, в разных странах разные цены).
| Стоимость доставки ： | (Ссылка DHL и FedEX) |
|---|---|
| Вес (кг): 0,00-1,00 кг | Цена (в долларах США): 60,00 долларов США |
| Вес (кг): 1,00-2,00 кг | Цена (долл. США): 80,00 долл. США |
- Другой способ доставки: SF Express для Азии; Специальная воздушная линия Chang-woo для Кореи, Aramex для стран Ближнего Востока. Другие способы доставки, пожалуйста, свяжитесь с нами.
Мы также можем отправить товар вашему экспедитору или другому поставщику, чтобы вы могли отправить товар вместе. Это может сэкономить вам расходы на пересылку или может оказаться более удобным для вас. - Отгрузочные реквизиты: Информация о доставке, нам нужна информация о доставке, включая название компании-получателя (или личное), имя получателя, контактный номер, адрес и почтовый индекс. Пожалуйста, сообщите нам эту информацию, чтобы мы могли организовать доставку быстрее.
- Срок поставки: Срок доставки составляет 2-5 дней в большинство стран мира для DHL / UPS / FEDEX / TNT.
STPS20S100CT STPS20S100 STPS 20S100CT 20S100 30A/100V TO-220 ROHS оригинала 20 бр/лот Безплатна доставка Електроника композиционен комплект
Етикети: декоративна каишка, авто мрежест джоб, FestivalQueen, стоп-моушън пижами, swimsui, мрежа за котешки костюм, мек-бял, красотата на бельо за жени, най-добрите жени xxl, f плат.
Добре дошли в ELECTRONICS XINA
Вашето удовлетворение е нашата амбиция
Ако купувате по-големи количества или друг състав на електроника, моля, свържете се с нас
1.
2. стоки, изпратени от Далечния Изток, се проверяват външния вид, опаковка и стабилност.
3. снимките са само за справка.Точни спецификации трябва да бъдат получени от таблици с данни.
4. Като цяло, повечето чипове, произведени през последните години, са получили одобрението на RoHS.
5. цена, спецификации и наличност на всички стоки могат да бъдат променяни без предизвестие.
6. ние не носим отговорност за печатни грешки.
условия на плащане
– Вие можете също да платите в нашия бизнес сметки, но за плащане е необходимо повече разноски.
– Тъй като успешно сте направили плащане, можете да ни изпратите линк NO или MTCN.
Доставка
– Ние се стремим да обработим вашата резервация възможно най-скоро.Повечето поръчки се изпращат в рамките на 2 дни след одобрение на плащане.
– Доставки може да се изпраща UPS/FedEx/DHL/TNT директно на вашия Експресна сметка.
– Ние не носим отговорност за загубени, задържаните, повредени опаковки или други проблеми, поради доставка на услуги.
Hk post MOQ 5usd Shippiing to the world!!!
Гаранция
Гаранцията се предоставя въз основа на следните точки:
1. интегрални схеми са гарантирани от 45 дни.
2. ние приемаме размяна на стоки при условие, че
– Недостатъчно Количество или предмети не съвпадат.
– Използвани компоненти или дефект на качеството.
Гаранцията Не Включва:
1. техническа поддръжка по ползваемостта на продукта.
2. консултации за конфигурация на продукта.
3. Обновяване на софтуер или фърмуер, тъй като това ще доведе до анулиране на гаранцията.
4. за 45 дни след изпращане на стоките.
5. счупени дължи на доставка.
6. природни бедствия, предизвикани от човека щети, непрофесионален разрушаване на грешки поддръжка.
Правила за връщане
1.
всички не-неполноценные част подлеубежал такса restocking 20-30%, определен по преценка на депо части IC.
2. въз основа на като возвращанным детале, всички върнати продукти трябва да бъдат завършени на 100%.
3. дефектните детайли трябва да бъдат върнати в IC Parts Depot в продължение на десет (10) работни дни от получаването на продукта.
4. клиентът носи отговорност за транспортните разходи, свързани с возвращенными продукти.
5. клиентите предоставят всички върнати продукти срещу загуба или увреждане, докато въпросния продукт в пътя.
BT136 BT137 BT138 BT139 BTA140 BTA204 BTA206 BTA208 BTA225 BTA312 BTA316 BTA412 BTA416 MAC223 MAC228 MBR2080 MBR2535 MBR2545 MBR
Паркинг бр./лот MBR40L60CTG TO-220AB 5 MUR1660CTG TO-220AB 5 SBR10U40CT TO-220AB 5 MBR2535CTG TO-220AB 5 SBR10U60CT TO-220AB 5 MBR60L45CTG TO-220AB 5 MBR40L45CTG TO-220AB 5 MURH860CTG TO-220AB 5 MURH840CTG TO-220AB 5 MBR2080CTG TO-220AB 5 sbr30200ct to-220AB 5 MBR41h200CTG to-220AB 5 NTSV30100CTG to-220AB 5 SBR3045CT to-220AB 5 BYV34-600,127 to-220AB 5 BT136-600D,127 to-220AB 10 BT136-600E,127 to-220AB 10 BT136-600,127 to-220AB 10 BTA204-600E,127 to-220AB 10 BT137-600,127 TO-220AB 10 bta204-600C,127 to-220AB 10 BTA204-600D,127 to-220AB 10 BTA204-600B,127 to-220AB 10 BT137-600D,127 to-220AB 10 BT137-600E,127 to-220AB 10 BTA204-800B,127 to-220AB 10 BTA204-800C,127 to-220AB 10 BT138-600,127 to-220AB 10 BTA208-800B,127 to-220AB 10 bta206-800CT,127 to-220AB 10 BT138-600E,127 to-220AB 10 BT138-800,127 TO-220AB 10 BTA208-600D,127 to-220AB 10 BTA208-600E,127 to-220AB 10 BTA208-600B,127 to-220AB 10 MAC9NG to-220AB 10 BTA312-600CT,127 to-220AB 10 BTA312-800B,127 to-220AB 10 BTA312-800ET,127TO-220AB 10 BTA312-800C,127 TO-220AB 10 BTA312-600E,127 TO-220AB 10 BT139-600E,127 TO-220AB 10 BT139-800G,127 TO-220AB 10 BTA316-800B,127 TO-220AB 5 STPS2545CT TO-220AB 5 STTh2002CT TO-220AB 10 STPS1545CT TO-220AB 10 STTh2602CT TO-220AB 10 STPS10h200CT TO-220AB 10 STPS20S100CT TO-220AB 5 STPS10L40CT TO-220AB 5 SBL1045CT TO-220AB 5 MBR4015CTLG TO-220AB 5 SBR30A40CT TO-220AB 5 SBR30A60CT TO-220AB 5 SBL3045CT TO-220AB 5 SBR2560CT TO-220AB 5 SBR40100CT TO-220AB 5 SBR60A100CT TO-220AB 5 SBR30U30CT TO-220AB 5 SBR40U120CT TO-220AB 5 SBR40U150CT TO-220AB 5 SBR40U200CT TO-220AB 5 SBR60A200CT TO-220AB 5 STPS10120CT TO-220AB 5 MBR2535CT TO-220AB 5 MBR2545CT TO-220AB 5 STPS20120CT TO-220AB 5 STPS2045CT TO-220AB 5 STPS2002CT TO-220AB 5 STPS3045CT TO-220AB 5 STPS20100CT TO-220AB 5 STPS10L45CT TO-220AB 5 STPS20L60CT TO-220AB 5 STPS3030CT TO-220AB 5 STPS20L45CT TO-220AB 5 STPS16L40CT TO-220AB 5 MAC8DG TO-220AB 5 BT139-800,127 TO-220AB 5 BTA316-600B,127 TO-220AB 5 BTA316-600BT,127TO-220AB 5 BTA316-600E,127 TO-220AB 5 BTA316-600D,127 TO-220AB 5 BTA316-800E,127 TO-220AB 5 BTA316-600C,127 TO-220AB 5 BT139-800E,127 TO-220AB 5 MAC228A8G TO-220AB 5 BT139-600,127 TO-220AB 5 BTA140-800,127 TO-220AB 5 BTA140-600,127 TO-220AB 5 BTA412Y-600B,127 TO-220AB 5 BTA416Y-800C,127 TO-220AB 5 BTA416Y-600B,127 TO-220AB 5 BTA416Y-600C,127 TO-220AB 5 BTA416Y-800B,127 TO-220AB 5 MAC223A6,127 TO-220AB 5 BTA225-800B,127 TO-220AB 5 BTA225-600B,127 TO-220AB 5 T835H-6I TO-220AB 5Част№.
Как проверить диод шоттки тестером
Развитие электроники требует все более высоких стандартов от радиодеталей. Для работы на высоких частотах используют диод Шоттки, который по своим параметрам превосходит кремниевые аналоги. Иногда можно встретить название диод с барьером Шоттки, что в принципе означает то же самое.
- Конструкция
- Миниатюризация
- Использование на практике
- Тестирование и взаимозаменяемость
Конструкция
Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.
Действительно, металл-полупроводник обладает такими параметрами:
- Имеет большое значение тока утечки;
- Невысокое падение напряжения на переходе при прямом включении;
- Восстанавливает заряд очень быстро, так как имеет низкое его значение.
Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний; намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.
На принципиальной схеме диод Шоттки обозначается таким образом:
Но иногда можно увидеть и такое обозначение:
Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.
Диодные сборки с барьером Шоттки выпускаются трех типов:
1 тип – с общим катодом;
2 тип – с общим анодом;
3 тип – по схеме удвоения.
Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер.
Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.
Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.
Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.
Вольтамперная характеристика светодиода (ВАХ)
ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.
Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.
Миниатюризация
С развитием микроэлектроники стали широко применяться специальные микросхемы, однокристальные микропроцессоры. Все это не исключает использования навесных элементов. Однако если для этой цели использовать радиоэлементы обычных размеров, то это сведет на нет всю идею миниатюризации в целом. Поэтому были разработаны бескорпусные элементы – smd компоненты, которые в 10 и более раз меньше обычных деталей. ВАХ таких компонентов ничем не отличается от ВАХ обычных приборов, а их уменьшенные размеры позволяют использовать такие запчасти в различных микросборках.
Компоненты smd имеют несколько типоразмеров. Для ручной пайки подходят smd размера 1206. Они имеют размер 3,2 на 1,6 мм, что позволяет их впаивать самостоятельно. Другие элементы smd более миниатюрные, собираются на заводе специальным оборудованием, и самому, в домашних условиях, их паять невозможно.
Принцип работы smd компонента также не отличается от его большого аналога, и если, к примеру, рассматривать ВАХ диода, то она в одинаковой степени будет подходить для полупроводников любого размера. По току изготавливаются от 1 до 10 ампер. Маркировка на корпусе часто состоит из цифрового кода, расшифровка которого приводится в специальных таблицах. Протестировать на пригодность их можно тестером, как и большие аналоги.
Использование на практике
Выпрямители Шоттки используется в импульсных блоках питания, стабилизаторах напряжения, импульсных выпрямителях. Самыми требовательными по току – 10а и более – это напряжения 3,3 и 5 вольт. Именно в таких цепях вторичного питания приборы Шоттки используют чаще всего. Для усиления значений по току их включают вместе по схеме с общим анодом или катодом. Если каждый из сдвоенных диодов будет на 10 ампер, то получится значительный запас прочности.
Одна из самых частых неисправностей импульсных модулей питания – выход из строя этих самых диодов.
Как правило, они либо полностью пробиваются, либо дают утечку. В обоих случаях неисправный диод нужно заменить, после чего проверить мультиметром силовые транзисторы, а также замерить напряжения питания.
Как правило, они либо полностью пробиваются, либо дают утечку. В обоих случаях неисправный диод нужно заменить, после чего проверить мультиметром силовые транзисторы, а также замерить напряжения питания.Тестирование и взаимозаменяемость
Проверить выпрямители Шоттки можно так же, как и обычные полупроводники, так как они имеют похожие характеристики. Мультиметром необходимо прозвонить его в обе стороны – он должен показать себя так же, как и обычный диод: анод-катод, при этом утечек быть не должно. Если он показывает даже незначительное сопротивление – 2–10 килоом, это уже повод для подозрений.
Проверка диода Шоттки мультиметром
Диод с общим анодом или катодом можно проверить как два обычных полупроводника, соединенных вместе. Например, если анод общий, то это будет одна ножка из трех. На анод ставим один щуп тестера, другие ножки – это разные диоды, на них ставится другой щуп.
Можно ли его заменить на другой тип? В некоторых случаях диоды Шоттки меняют на обычные германиевые. К примеру, Д305 при токе 10 ампер давал падение всего 0,3 вольта, а при токах 2–3 ампера их вообще можно ставить без радиаторов. Но главная цель установки Шоттки – это не малое падение, а низкая емкость, поэтому заменить получится не всегда.
Как видим, электроника не стоит на месте, и дальнейшие варианты применения быстродействующих приборов будет только увеличиваться, давая возможность разрабатывать новые, более сложные системы.
Проверка диода цифровым мультиметром
Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.
Но для начала вспомним, что представляет собой полупроводниковый диод.
Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.
У диода имеется два вывода. Один называется катодом, он является отрицательным.
Другой вывод – анод. Он является положительным.
На физическом уровне диод представляет собой один p-n переход.
Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.
Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение ( +), а к катоду – отрицательное, т.е. (–). В таком случае диод открывается и через его p-n переход начинает течь ток.
При обратном включении, когда к аноду приложено отрицательное напряжение (–), а к катоду положительное ( +), то диод закрыт и не пропускает ток.
Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.
У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.
Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть “дверь” для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.
В обратном включении, когда к аноду подключен минусовой (–) вывод тестера, а к катоду плюсовой ( +), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.
В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо Vf), что дословно переводится как “падение напряжения в прямом включении“.
Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.
Узнать подробнее о параметрах диода можно здесь.
Проверка диода.
Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.
Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.
Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.
Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!
Итак, проверим диод в прямом включении. При этом плюсовой щуп ( красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края.
Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.
Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).
Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (Iобр). Но он настолько мал, что его обычно не учитывают.
Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.
На дисплее покажется “1” в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.
Многие задаются вопросом: “Можно ли проверить диод не выпаивая его из платы?” Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.
Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!
В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.
Неисправности диода.
У диода есть две основные неисправности. Это пробой перехода и его обрыв.
Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода.
Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.
Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – “1“. При таком дефекте диод представляет собой изолятор. “Диагноз” – обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие “жиденькие” и при частом использовании легко рвутся.
А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе – Forward Voltage Drop (Vf)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.
Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.
Определение пригодности радиодеталей – основная процедура, проводимая при ремонте или обслуживании радиоэлектронной аппаратуры. И если с пассивными элементами все более или менее понятно, то активные требуют специальных подходов. Проверить сопротивление резистора или целостность катушки индуктивности не составляет труда.
С активными компонентами дело обстоит немного сложнее. Необходимо отдельно разобраться в том, как проверить диод мультиметром своими руками, учитывая, что это простейший и наиболее часто встречающийся полупроводниковый элемент электронных схем.
Виды диодов и их предназначение
Вкратце можно сказать, что диод представляет собой полупроводниковый компонент электронной схемы, предназначенный для однонаправленного пропускания тока. Другими словами, прибор пропускает ток в одном направлении, запирая его течение в обратном, образуя своеобразный электрический вентиль.
На принципиальных схемах диод обозначается в виде стрелки-указателя, на конце которой изображена черта, означающая запирание.
Стрелка указывает направление течения тока. Нужно помнить, что в теоретической физике ток образуют позитивно заряженные частицы. Поэтому для открытия p-n перехода положительный потенциал прикладывают к началу стрелки, а отрицательный к ее концу. При таких условиях через прибор потечет прямой ток.
Рассмотрим наиболее распространенные типы диодов, учитывая, что интерес в плане проверки представляют лишь некоторые, а именно:
- обычные диоды, созданные на основе p-n перехода;
- с барьером Шоттки, чаще называемые просто диоды Шоттки;
- стабилитрон, служащий для стабилизации потенциала и другие виды.
Существует еще множество типов диодов – варикапы, светодиоды или фотодиоды, например. Но ввиду сходности проверки работоспособности или малой распространенности эти устройства здесь не рассматриваются.
Определение типа элемента
Хорошо если размер корпуса позволяет нанести на нем хоть сколько-нибудь понятную маркировку. Но чаще всего диоды настолько малы, что их трудно маркировать даже цветом. В этом случае отличить диод от стабилитрона, например, не представляется возможным, ведь они как близнецы-братья.
В подобных ситуациях поможет лишь принципиальная схема аппарата, из которого извлечен элемент. В соответствии с ней можно определить тип компонента и его марку. Если же отсутствует эта информация, можно попробовать поискать принципиальную схему ремонтируемого аппарата в интернете или сделать фотоснимок элемента и также обратиться в Сеть и провести поиск по изображению.
Проверка диодов мультиметром или другим тестером должна проводиться только после определения их типа и марки, потому что разные виды тестируются по-разному.
Применение тестера
Простейшим, но от этого ничуть не менее эффективным, прибором для тестирования элементов электронных схем, полупроводниковых диодов, в том числе, является тестер радиодеталей.
Более того, этот инструмент наиболее распространен в среде радиомастеров по причине неприхотливости, малых массогабаритных параметров и возможности измерения практически любых характеристик радиоэлементов и цепей, важных при ремонте.
Считается, что цифровые мультиметры, благодаря своей точности и удобству в эксплуатации, постепенно вытесняют аналоговые. Однако не стоит грешить на точность старенькой «цешки». В ее состав уже входят микросхемы, а мостовые резисторы имеют погрешность 1-2% (это очень высокая точность даже для интегральных микросхем). Поэтому, чтобы проверить исправность диода или транзистора нет необходимости покупать новый мультиметр, при наличии аналогового.
Цифровая индикация прижилась из-за отсутствия механических узлов в мультиметре. Это повысило его удароустойчивость и срок эксплуатации.
Проверка диодов упростилась и с появлением звукового сигнала, позволяющего даже не обращать внимания на дисплей. В большинстве мультиметров существует специальный режим, позволяющий в прямом и переносном смысле прозвонить диод. Он отмечен на корпусе соответствующим знаком.
Достаточно вставить черный штекер в разъем COM, а красный в разъем измерения сопротивления (Ω), установить переключатель на режиме прозвонки диодов, и можно начинать проверку.
Методика проверки
Проверка диодов мультиметром заключается в выяснении работоспособности их p-n перехода. Вообще, в радиоэлектронике бывают лишь две неисправности. Первая представляет собой разрыв цепи (перегорание), когда ток не течет ни в одном из направлений. Вторая же вызвана коротким замыканием (пробой) электродов, что превращает компонент в кусок обычного провода.
Методика тестирования предельно проста. При соединении анода с плюсовым щупом мультиметра, а катода с минусовым, p-n переход должен быть открыт, следовательно, его сопротивление близко к нулю. Цифровые измерители должны подать характерный сигнал.
При обратном подключении p-n переход обязан быть заперт, о чем должно свидетельствовать бесконечное (в теории) его сопротивление. На дисплее цифрового тестера индицируется цифра 1. Так звонится рабочий диод. Если же ток проходит, вне зависимости от полярности подключения, налицо короткое замыкание. В случае когда прибор не звонится ни в ту ни в другую сторону имеет место разрыв.
Нередко можно услышать вопрос о том, как проверить диод Шоттки. Действительно, эти компоненты принципиально отличаются от прочих. Дело в том, что p-n переход даже в открытом состоянии имеет сопротивление, хотя и небольшое. Это, в свою очередь, вызывает потери энергии, рассеиваемые в виде тепла. Для сокращения последних один из полупроводниковых электродов диода был заменен металлом. И хотя ток потерь в этом случае немного увеличивается, но в открытом состоянии сопротивление перехода очень низко, что обуславливает экономичность прибора. В остальном проверка диода Шоттки с использованием мультиметра ничем не отличается от тестирования обычного p-n перехода.
Стабилитроны
Особняком стоит вопрос о проверке стабилитронов. Проверять их по описанной выше методике нет смысла, разве что можно убедиться в целостности p-n перехода. В отличие от обычного выпрямительного диода, стабилитрон использует обратную ветвь вольтамперной характеристики (ВАХ). Поэтому для исследования стабилизирующих свойств рабочую точку нужно сместить именно на этот участок графика.
Для этого используется простенькая схема из источника питания и токоограничительного резистора. В этом случае мультиметром измеряется не сопротивление перехода, а напряжение, при плавном повышении питающего потенциала. Стабилитрон считается рабочим, если при повышении напряжения питания разница потенциалов на его электродах остается постоянной и равной заявленной в документации на прибор.
Без выпаивания
Отдельно нужно рассмотреть вопрос о том, можно ли проводить тестирование мультиметром непосредственно на плате, не выпаивая из нее элемент.
Здесь все зависит от сложности схемы и квалификации мастера. Смонтированное на плате изделие может звониться через обмотки трансформатора, резистивные элементы, сгоревший конденсатор или что-то еще. Поэтому получить более или менее адекватные показатели чаще всего не удается.
Разумеется, если мастер читает принципиальную схему как открытую книгу или «набил руку» на подобных аппаратах, он может оценить работоспособность прибора. Существуют даже методики проверок без демонтажа для автомобильного питания, например.
Но лучше все же выпаивать элемент из схемы. К тому же достаточно «повесить в воздух» только одну ножку изделия, что занимает 2-3 секунды. А после тестирования мультиметром за тот же промежуток времени диод возвращается в первоначальное положение на плате.
CP10TD1-24A чисто нов внесен оригинал – Електрическо Оборудване И Консумативи
Описание на продукта =за нас= ние сме лидер на пазара за онлайн електронни дистрибутори и решения BOM. Ако купувате по-големи количества, моля свържете се с нас, и аз ще предложа на изгодна цена. Ако не можете да намерите желания от вас продукт, моля свържете се с нас, ние ще ви дадем оферта, Ние предлагаме разнообразни услуги за обществени поръчки. = Плащането= 1. Преди да извърши плащането, се уверете, че разплащателната сметка е на разположение. 2.Всички плащания трябва да бъдат отстранени в рамките на 7 дни от получаването на продукта. Ако наистина не можете да платите, моля, свържете се с нас на първо място, и ние ще ви помогнем да разрешите този проблем. 3.Ако имате някакви специални изисквания по отношение на детайли на проекта, моля оставете съобщение по поръчка. = Пратката= 1. Ние можем да изпратим продукт по целия свят. 2. DHL, FedEx, TNT, UPS, EMS, China Post, Hongkong Post са достъпни. 3.след получаване на плащане, стоката ще бъде доставена в рамките на 7 дни. 4.Когато извършвате плащане, моля, уверете се, че вашия адрес за доставка и телефон за контакт са правилни.
5.Можете да следите статуса на стоката в сайта след доставката. = Обратна връзка= 1. Тъй като вашето мнение е изключително важно за нашето развитие, ако сте доволни от нашите продукти и услуги, искрено ви да ни оставят добра обратна връзка. Много ви благодаря за отделеното време. 2. Нашият план е да остави на същото мнение след своите положителни коментара. 3. моля, свържете се с нас, преди да напусне някакви отрицателни коментари или да открият някакви противоречия в сайта, а ние ще се опитаме да направим всичко възможно, за да реши този проблем. Много ви благодаря за подкрепата и ви желая приятен ден!
Етикети: оригинал, оригинален нов, Евтини оригинални, Високо качество на оригинален нов.
STPS20S100CT datasheet – Power Schottky Rectifier
Таблица 1: Основные характеристики продукта IF (AV) VRRM Tj VF (max) ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
Высокая температура перехода для преобразователей, расположенных в замкнутой среде Низкий ток утечки при высокой температуре Низкие статические и динамические потери в результате барьера Шоттки, спецификация лавины
ОПИСАНИЕ Барьерный выпрямитель Шоттки, разработанный для высокочастотных миниатюрных импульсных источников питания, таких как адаптеры и встроенные преобразователи постоянного / постоянного тока.Упакованные ТО-220АБ, И2ПАК и ТО-220FPAB.
Таблица 2: Коды для заказа Артикулы STPS20S100CFP STPS20S100CR Маркировка STPS20S100CFP STPS20S100CRТаблица 3: Абсолютные номинальные значения (предельные значения, на диод) Символ VRRM IF (RMS) RMS прямое напряжение TO-220AB / IF (AV) Средний прямой ток 0,5 TO-220FPAC Скачок напряжения непериодический прямой ток Повторяющаяся пиковая лавинная мощность Диапазон температур хранения Максимальная рабочая температура перехода * Критическая скорость нарастания обратного напряжения = 140 ° C на диод на устройство на диод на устройство Параметр Повторяющееся пиковое обратное напряжение Значение на единицу ВА
dPtot 1 – условие теплового разгона диода на собственном радиаторе:> ———————— Rth dTj
Таблица 4: Символ термического сопротивления Rth (jc) Rth (c) Rth (jc) Rth (c)Когда диоды 1 и 2 используются одновременно: Tj (диод 1) = P (диод 1) x Rth (jc) ( На диод) + P (диод 2) x Rth (c)
Таблица 5: Статические электрические характеристики (на диод) Символ IR * Параметр Обратный ток утечки Условия испытаний 125C VF Прямое падение напряжения = 125C
Для оценки потерь проводимости используйте следующее уравнение: 0.
62 x IF (AV) 0,009 IF (RMS) Рисунок 1: Среднее прямое рассеивание мощности в зависимости от среднего прямого тока (на диод)
Рисунок 2: Средний прямой ток в зависимости от температуры окружающей среды = 0,5, на диод)
Рисунок 3: Нормализованное лавинное снижение номинальных характеристик в зависимости от длительности импульса
Рисунок 4: Нормализованное лавинное снижение мощности в зависимости от температуры перехода
Рисунок 5: Непериодический пиковый прямой ток в зависимости от продолжительности перегрузки (максимальные значения, на диод)
Рисунок 6: Непериодический пиковый прямой ток в зависимости от продолжительности перегрузки (максимальные значения, на диод) (TO-220FPAB)
STPS20S100CT – STMicroelectronics – Техническое описание, цены и инвентарь
Просмотреть все разрешенные результаты для STPS20S100CT
См. Другие детали, такие как STPS20S100CT
| категория продукта | Диоды и выпрямители Шоттки |
| Ir – обратный ток | 3. 5 мкА |
| Ifsm – Прямой импульсный ток | 180 А |
| Конфигурация | Двойной общий катод |
| Пакет / Кейс | ТО-220-3 |
| Товар | Выпрямители Шоттки |
| Минимальная рабочая температура | – 65 С |
| Монтажный стиль | Сквозное отверстие |
| Максимальная рабочая температура | + 175 С |
| Если – прямой ток | 20 А |
| Vrrm – повторяющееся обратное напряжение | 100 В |
| Технология | Si |
| Vf – прямое напряжение | 0. 94 В |
STMicroelectronics также может упоминаться как
STMicroelectronics
STMicroelectronics [EC]
STPS20S100CT, диод Шоттки 100V 20A 3-контактный (3 + Tab) TO-220AB Tube (50 шт.): Amazon.com: Industrial & Scientific
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. ]]>
Характеристики
| Фирменное наименование | STMicroelectronics |
|---|---|
| Ean | 7039791511061 |
| Номер модели | STPS20S100CT |
| Кол-во позиций | 50 |
| Номер детали | STPS20S100CT |
| Код UNSPSC | 32111500 |
Интегральных схем (ИС), серия 6 STPS20S100CT Диод Шоттки 100V 20A TO-220 STM RoHS Деловые и промышленные гарантии.
com.brlot de 6 STPS20S100CT диод Шоттки 100V 20A TO-220 STM RoHS
Найдите много отличных новых и подержанных опций и получите лучшие предложения на STPS20S100CT Diode Schottky 100V 20A TO-220 STM RoHS (lot de 6) по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Марка: ： STM ， Номер изготовителя: ： Неприменимо ： EAN: ： Неприменимо ，
лот 6 STPS20S100CT диод Шоттки 100V 20A TO-220 STM RoHS
ВОДОЗАЩИТА: Наши виниловые наклейки специально обработаны против УФ-излучения. Запонка имеет длину примерно 3/4 дюйма и ширину 1/2 дюйма. Официальный логотип вьетнамок Tennessee Wesleyan Full Color Flip Flops: Одежда. Anomia Party Edition – игра, в которой общие знания становятся необычайно забавными, MI-T-M 70-0319 Valve Kit.5 D (M) Мужчины США = размер ЕС 41 = стопа Подходит для длины стопы 255 мм / 10, делает установку простой и удобной. Ниже приведены некоторые общие представления о сохранении шелковой ткани: 4-ходовой сверлильный пресс патронный ключ от 1/4 до 1/2 Универсальные комбинации МАЛЕНЬКИЙ, 0 Обзор P10 Настенное зарядное устройство + кабель для передачи данных USB Type-C 18 Вт. 100% полиэфирное волокно (полиэстер). Номер модели товара: PN16 Dragon Pin, 5PCS AO6405 P-Channel Enhancement Mode Полевой транзистор SOT23-6, Красивая лента васи, расслабляющая красотка, акварельные девушки от paper studio – повестка дня 52 содержит различные акварельные модные дизайны.::: Decal View Size: 88 “W x 90” H, в противном случае доставка будет осуществляться почтой). TRUMP 2020 Наклейка на каску Наклейка на шлем Голосование Выборы в США Американский патриотизм, Глаза и рот вручную окрашены черной акриловой краской, Доказательства отправляются после покупки – у вас будет возможность просмотреть и внести изменения перед отправкой любого предмета в производство, Доставка в Германию как раз к Рождеству Все мои вещи связаны вручную и без швов.
Детские носки Snuckliglige чуть толще. Высота голенища от мотыги: 10 см. Связанный вручную материал • 75% натуральная шерсть и 25% полиамид – шерсть в шесть складок • можно стирать при температуре до 40 градусов • Комплект для некурящих и 3 ТОЧЕЧНОЙ СЦЕПКИ ДЛЯ КОМПАКТНОГО ТРАКТОРА KUBOTA СЕРИИ B КАТЕГОРИЯ CAT 1 3PT K3PK. На ваш выбор размер может быть из следующих:Цветовые комбинации рубашек и блесток могут быть индивидуализированы. ОБНОВЛЕНИЕ ДО ЭКСПРЕСС-ДОСТАВКИ ПРИ ОТПРАВКЕ, И ВАША УПАКОВКА БУДЕТ ПОСТАВЛЯЕТСЯ В ТЕЧЕНИЕ 3 РАБОЧИХ ДНЕЙ, инвертор Panasonic VF0 200 В 0,4 кВт BFV00042GK быстрая доставка, отличное качество и удобное закрепление, HARLEY DAVIDSON DYNA SUPER GLIDE T-SPORT FXDX-T 2001-2003, пожалуйста, почувствуйте себя Свяжитесь с нами по адресу zhicheng2188 @ 163. Январь 2018 8 … Январь 2019 КРАТКИЙ ОБЗОР Еженедельная книга / планировщик встреч. Закрыт с трех сторон, чтобы материалы оставались в безопасности и в порядке.Альберт Госинни: 8601404286728: Книги -, 4 * Серебро Салфетки для полировки – отличный выбор для чистки ювелирных изделий из стерлингового серебра. Интеллектуальный анемометр, измеритель скорости ветра, датчик ветра, погодный корпус. Изготовлен в соответствии со спецификацией GM OE для подгонки. Пластины имеют диаметр 9 дюймов.
.1285 США Произведено в США длинное кобальтовое сверло с резьбой № 30 1 / 4-28 Металлообработка Биты для резки металла Бизнес и промышленность 32baar.com
- Домашняя страница
- Бизнес и промышленность
- ЧПУ, Металлообработка и производство
- ЧПУ и принадлежности для металлообработки
- Металлообработка Режущий инструмент
- .1285 США Произведено в США длинное кобальтовое сверло с резьбой № 30 1 / 4-28
org/ListItem”> режущий инструмент. 1285 США Произведено в США длинное кобальтовое сверло с резьбой № 30 1 / 4-28
.1285 США Сделано в США длинное кобальтовое сверло с резьбой # 30 1 / 4-28
Произведено в США длинное сверло с кобальтовой резьбой # 30 (.1285) 1 / 4-28. Сверла типа «D» изготавливаются из быстрорежущей стали M42 / 8% кобальта и производятся в соответствии со спецификациями NAS 965 типа «D» с высокопрочными разъемными точками 135 ° и обработанной поверхностью для сверления твердых, вязких материалов с высокой прочностью на разрыв..
.1285 США Произведено в США длинное кобальтовое сверло с резьбой # 30 1 / 4-28
200 Piher 50 кОм 250 мВт 20% подстроечный потенциометр Резисторы PT15NV-50K. Держатель втулки подборщика сена для пресс-подборщика John Deere 24T Деталь BP1852E. .2500 “EM-250-3-1000B1 УДЛИНЕННАЯ ДЛИНА 1/4” КАРБИДНЫЕ КОНЦЕВЫЕ ДОРОЖКИ 3, CHoSCH CS-199 Цветной гель-маркер, набор из 8 библейских палочек и твердого вещества. 3/4 “X 6” АЛЮМИНИЕВЫЙ 6061 ПЛОСКИЙ ПРУТ 9 “T6511 Твердый лист прокатного стана .750”, THQB2120 Автоматический выключатель общего назначения 2 полюса 20 А, 120 В НОВИНКА !!, Siemens ITE Heavy Duty Safety Switch FR352 60 А, 600 В, плавкий предохранитель 3R , М5-0.Винты с полукруглой головкой 80 x 20 мм 12.9 Легированная сталь Blk Ox ISO 7380, квадрат 1-1 / 8 с отверстием 35A, 200 В, 35 А, 200 В, металлический корпус мостового выпрямителя, ЛУЧШАЯ ЦЕНА * Водонепроницаемый металлоискатель Garrett Pro-Pointer AT1140900. На складе США 10 шт. 5 Вт 0,25 Ом R25J Цементные резисторы ± 5% Устойчивость к цементу. MEECH STATIC ELMINATORS АНТИСТАТИЧЕСКИЙ ГЕНЕРАТОР БЕЗ ИСКРЫ ПОСТОЯННОГО ТОКА 1573.
1644.4, Масляный фильтр двигателя для погрузчика Bobcat 863 864 873 883 T200 S250 A220 A300, Защитная бумага Boise Beware Anti-Copy 8,5 x 11-24 # Серый 2500 листов, Rubbermaid FG263788GRAY BRUTE Серый купол для контейнера 32 галлона FG263200.Линейная направляющая с ЧПУ 4 шт. 10 мм 900 мм Вал H6 3D-принтер Axis Smooth Rod Bar 3D. 3,6 м PNP поляризованный датчик отражения света Sn LEUZE Electronic PRK3C.T3 / 4T-M8, РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГУСЕНИЧНОГО ТРАКТОРА JOHN DEERE 550B 555B ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 7 / 16-14×1-3 / 4 Винты с плоской головкой и внутренним шестигранником Легированная сталь Черный 6 , Разъем тестера Полярность цепи Напряжение Настенный выключатель RCD Test Finder RE6, модуль 0,5, диаметр отверстия 3,17 мм, латунный вал червячной шестерни и червячное колесо 60 т. 5шт STPS20S100CT Ману: ST инкапсуляция: TO-220, POWER SCHOTTKY RECTIFIER.БЕЛЫЕ ВИЛКИ КЛАССА 3 42 “X 5” X 2 “ИСПОЛЬЗУЕМЫЕ $ 190 / КОМПЛЕКТ * Покупатель оплачивает фрахт .. 200PC 4.7×7” Все синие майларовые пакеты с застежкой-молнией – Подарочная сумка для хранения продуктов Ремесла 12×18см. BATES 56 P СТЕПЛЕР РУЧНОЙ ЗАХВАТ. Стандартный датчик диаметра шкалы Mitutoyo 511-723 50-150 мм !! НОВИНКА !!. Schneider GV2-M07 C GV2 M07 C Автоматический выключатель двигателя 1,6 A 2,5 A 6 кВ 690 В 8C0710,
.1285 США Произведено в США длинное кобальтовое сверло с резьбой # 30 1 / 4-28
Новый 14-контактный универсальный тестер ZIF DIP Тестовый разъем для ИС CA NEW Другие интегральные схемы для бизнеса и промышленности 32baar.com
- Home
- Business & Industrial
- Электрооборудование и принадлежности
- Полупроводники и активные компоненты
- Интегральные схемы (ИС)
- Другие интегральные схемы
- Новый 14-контактный тестер IC ZIF DIP CA NEW
org/ListItem”> Электронные компоненты и полупроводникиНовый 14-контактный универсальный ZIF DIP тестер IC Тестовая розетка CA NEW
Новый 14-контактный универсальный ZIF DIP тестер IC Тестовая розетка CA NEW
Новое 14-контактное универсальное гнездо для тестирования микросхем ZIF DIP-тестера CA NEW.1 шт. Новое 14-контактное универсальное гнездо для тестирования микросхем ZIF DIP. 1 шт. 14-контактная универсальная ZIF-розетка. Шаг штифта: 2,54 мм. Мы отправляем товар по всему миру, доставка обычно занимает 10-30 рабочих дней.
Новый 14-контактный универсальный ZIF DIP-тестер IC Test Socket CA NEW
11,9–30,10 мм Расширяемая регулируемая ручная развертка на 9 предметов, набор от h5 до h22 Емкость. * NOS! * 5x 330 UF 25V 85 ° C алюминиевые электролитические конденсаторы RE331M1EBK100125. 164-4858 1644858 349-7059 3497059 CAP AS FUEL подходит для CAT E320D E312D E320C 325.AD831 Активный радиочастотный смеситель с полосой пропускания 500 МГц с высокой линейностью и низким уровнем искажений новинка. 60 А, 240 В, квадратный плавкий предохранитель D D222N серии E. Сенсорный экран # h2251 YD NEW Panelview 600 2711-T6C2L1 Защитная пленка. Приблизительно 9500 шт. Оцинкованная ОБЪЕМНАЯ упаковка 50 фунтов Плоская шайба 5/16 SAE. 4 НОВАЯ ЖЕЛЕЗНАЯ СТАЛЬНАЯ ЧЕРНАЯ ТРУБА Ниппель 3/4 “ID X 3” ДЮЙМА В ДЛИННОМ ММ ВНУТРЕННЯЯ NPT FRE SH, 20 шт. STPS20S100CT PS20S100 TO-220 MBR20100CT 100V 20A ST, Режущее колесо общего назначения для железных труб 2-5 / 8 “Емкость в карданной упаковке Лот 50 Узкая магнитная полоска Smart Chip 4442 Глянцевые струйные удостоверения личности из ПВХ Epson Canon, Защитные наушники для слуха Звукоизоляция от шума Наушники для стрельбы Анти-наушники Охотничий звук.
Счетчик банкнот США LED Денежный счетчик Детектор подделок UV MG Cash New. НОВЫЙ MALCO MC12N ANDY SNIPS 12 “АЛЮМИНИЕВЫЙ КОМБИНИРОВАННЫЙ ИНСТРУМЕНТ ПРОДАЖА в США 6743504. Шкив ремня ГРМ 5 x T2.5 для 3D-принтера RepRap Prusa Mendel, 16 зубьев, диаметр 5 мм. HP CV for Bands Install Tool Набор инструментов для ремонта 2 шт. из 20 шт. / плоских полос / голубых сварочных стержней из полиэтилена высокой плотности 8 мм, ПРИВОД ПЕРЕМЕННОГО ТОКА TECO FM50-2P2-C * НОВИНКА В КОРОБКЕ *, 1 шт. Блок питания модуля MITSUBISHI CM400DU-24F Новая 100% гарантия качества. Солнцезащитный козырек экстра качества !, VINTAGE WESTERN ELECTRIC WE 66T Транзисторы NOS лот 5 !.Настольные ножницы TTC с 8-дюймовым лезвием. Плата для проброса Executone 36340-1. 20 шт. 0,47 мкФ, 50 В, радиальные электролитические конденсаторы, 50 в. 0,47 мкФ, NCC, KY, с длительным сроком службы, ЯПОНИЯ. НОВЫЙ ГЕНЕРАТОР MASSEY FERGUSON FARM TRACTOR MF-375 MF-383 MF-390 MF-390T MF -393, реле Omron K8AK-PM2 = K8AB-PM2 Совершенно новый в коробке, КРЫШКА СИДЕНЬЯ ТРАКТОРА Защита от езды на газонокосилке Мягкий чехол для сада Мягкий маленький, поворотный на 360 ° Тепловой пресс Цифровая машина Футболка 12×15 ” Пластина крышки кружки 8 в 1 , 100 прозрачных пластиковых картонных коробок для перепелиных яиц, сложенных втрое, подходят для Jumbo Brown Coturnix.
Новый 14-контактный универсальный ZIF DIP-тестер IC Test Socket CA NEW
5 шт. STPS20S100CT TO-220 STPS20S100 POWER SCHOTTKY RECTIFIER
5 PCS STPS20S100CT TO-220 STPS20S100 POWER SCHOTTKY RECTIFIER
Купите KGuanJi Easter Day Egg Плавки быстросохнущие повседневные шорты из полиэстера и другие плавки в. Он обязательно сделает вашу ванную комнату более аккуратной и подарит хорошее настроение. различная окраска или состояние стен могут потребовать подкраски после удаления наклейки. Купить женские шлепанцы для дома HSJDAPOCOAQ Beautiful Nature Daisy Flower: обувь – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих критериям покупок.
Marcus / Martina Bleichner ” Жемчужина Регенсбурга на Дунае с каменного моста 2 ” Съемная настенная роспись. Перед заказом проверьте свои размеры, чтобы убедиться, что товар подходит. Эта вставка может быть адаптирована к любому автомобилю на рынке с помощью переходников для ввинчивания, которые доступны в нескольких размерах, Gedore 2150 12-250 3C-Отвертка для винтов с шлицевой головкой 12×9, – Вымойте ее чистой водой при обычной температуре. Спецификация: Ассортимент продукции: Серия PTVS. Футболка с рисунком камеры с капюшоном и карманом на веревке Настройка шляпы Модная новинка 3D для мужчин в магазине мужской одежды, и ее даже можно стирать в машине, ДОСТАВКА: Если вы заказываете несколько товаров, обязательно отправьте мне сообщение, если доставка кажется чрезмерной, ПОЖАЛУЙСТА, ДАЙТЕ ЦЕННЫЙ ОТЗЫВ , Французское аппликационное шелковое винтажное платье, легендарное винтажное изделие Ralph Lauren Jeans Co в винтажном стиле 90-х, подвеска с серебряным принтом в виде лапы.Мексиканская блуза, вышитая для мастеров из Оахаки. Если продавец не производит свою пряжу и не производит свои товары в своем магазине, ● ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ▬▬ ●. Несмотря на то, что у нас очень щедрая политика проверки, она идеально подходит для использования в качестве монитора температуры автомобиля. Стиль: боди с глубоким вырезом и V-образным вырезом, упаковка «Easy Assembly». Усиленная оболочка высокой плотности для защиты. Минималистичный дизайн привносит классическую скандинавскую атмосферу в любое открытое пространство. которые также избегают вторжения ветра и воды и, таким образом, достигают цели сохранения тепла, Алмазная картина Пейзаж Вышивка со стразами Живопись для украшения стен дома Череп богини смерти 30×40 см: Дом и кухня, имеет удобную ручку из ткани и большой внешний карман для любимой электроники или книги вашего ребенка.
5 ШТ. STPS20S100CT TO-220 STPS20S100 POWER SCHOTTKY RECTIFIER
ONE NEW Бесконтактный переключатель Keyence EV-112M. БЛОК УПРАВЛЕНИЯ, 230 В, системы домашней автоматизации, без радио, Mowin Comunello, опорный подшипник 1-7 / 16 “UCP207-23, DEUBLIN ROTARY UNION M16X1.
