Транзисторы для выходных каскадов строчной развертки телевизоров и мониторов производства Philips
Существующие стандарты телевизионных разверток используют значение частоты, примерно равное 16 кГц. Системы телевидения высокой четкости (HDTV, ТВВЧ) используют вдвое большее значение (32 кГц). Причем в первом случае минимальный собственный период транзистора должен быть не менее 26 мкс, а во втором — не менее 13 мкс. Минимальные значения задержки включения для этих двух систем также определены и составляют соответственно 6,5 и 4 мкс. Задержку включения в конкретной схеме можно минимизировать, например, путем использования транзистора с максимальным отрицательным током базы (равным примерно половине тока коллектора). Отрицательное напряжение на базе при этом должно быть в пределах —2…—5 В.
Эти транзисторы в большинстве своем служат в устройствах формирования рабочих напряжений, в том числе для питания оконечных каскадов усилителей мощности звукового сигнала.
Схему отклонения лучей можно считать разработаной удачно, если обеспечены высокий КПД и низкий уровень электромагнитного излучения, а также низка себестоимость.
Транзистор выходного каскада строчной развертки с высоким напряжением на коллекторе позволил бы при малом токе отклоняющих катушек уменьшить уровень собственных электромагнитных излучений, однако при этом вследствие повышенного напряжения питания в нем увеличились бы собственные потери.
Наличие большого тока в катушках строчного отклонения лучей позволяет использовать выходной транзистор с низким напряжением на коллекторе и, соответственно, пониженное напряжение питания всей схемы строчной развертки. Это дает выигрыш в минимизации потерь переключения, однако большой ток в катушках влечет за собой большие колебания электромагнитного поля и необходимость намотки катушек толстым проводом.
На практике в цепях строчной развертки применяют биполярные транзисторы с допустимым напряжением 1500В. Максимальное значение тока коллектора должно при этом находиться в пределах 2…8А, в зависимости от угла отклонения лучей кинескопа (90 или 110°), мощности высоковольтного источника питания и частоты отклонения.
В таблице приведены основные данные для транзисторов, используемых в устройствах строчной развертки телевизоров и мониторов:
| Транзистор | Максимальное напряжение коллектор-эмиттер, В | Ток коллектора, А | Мощность, Вт | Корпус | Возможность использования | |
| Телевизор | Монитор | |||||
| BU505D BU505DF | 1500 1500 | 2 2 | 75 20 | TO220АВ SOT186 | Черно-белый 14″ | – |
| BU506D BU506DF | 1500 1500 | 3 3 | 100 20 | Т0220АВ SOT186 | Цветной 90°, 14…17″ | |
| BU508AD BU508ADF | 1500 1500 | 4,5 4,5 | 125 125 | SOT93 SOT199 | Цветной 110°, 21. ..25″ | – |
| BU705D BU705DF | 1500 1500 | 2 2 | 75 29 | SOT93A SOT199 | Черно-белый 14″ | – |
| BU1508DX | 1500 | 4,5 | 35 | SOT186A | Цветной 110°, 21. ..25″ | VGA 14″ |
| BU2506DF | 1500 | 3,5 | 45 | SOT199 | Цветной 90°, 21″ | – |
| BU2508AD BU2508ADF | 1500 1500 | 4,5 4,5 | 125 45 | SOT93 SOT199 | Цветной 110°, 21. ..25″ | VGA 14″ |
| BU2520AD BU2520ADF | 1500 1500 | 6 6 | 125 45 | SOT93 SOT199 | Цветной 110°, 25…29″ | SVGA 15… 17″ |
| BU2525ADF | 1500 | 8 | 60 | SOT199 | Цветной 110°, 25…29″ | SVGA 15…21″ |
Если в обозначении транзистора имеется буква D, то внутри транзистора имеется встроенный (демпфирующий) диод Шоттки.
Изолированные корпуса, позволяют устанавливать транзистор на радиатор без изолирующих прокладок, имеют в обозначении букву F.
Транзистор BU2508A спроектирован специально для выходных каскадов строчной развертки телевизоров: в нем минимизированы потери при переключении в сочетании с высоким коэффициентом усиления по мощности.
Он допускает значительные изменения управляющего сигнала на базе и разброс сопротивлений нагрузки. Указанный транзистор можно с успехом использовать взамен транзисторов S2000А, 2SD1577, BU508A. Транзистор BU2508A имеет коэффициент усиления, равный 5, при токе коллектора 4А, тогда как BU2520A имеет такое же усиление, но при токе коллектора 6А. Это позволяет достигать больших мощностей от высоковольтных цепей, что в свою очередь позволяет получить высококонтрастные изображения.
Основные данные для транзисторов, используемых в выходных каскадах строчной развертки мониторов, также приведены в таблице.
В монохромных компьютерных мониторах с частотами строчной развертки 31,5… 48 кГц наиболее часто используется транзистор BU2508A.
В цветных мониторах SVGA с углом отклонения 90° чаще всего используется транзистор BU2520A, а в цветных телевизорах с крупногабаритными кинескопами (угол отклонения 110°) и мониторов с кинескопами от 15″ — транзистор BU2525A. Этот транзистор специально спроектирован для телевизоров высокого класса с экранами формата 16:9 и высоковольтным напряжением до 30кВ.
Ток коллектора этого транзистора достигает 8А, а ток базы 1,6А.
Тиристоры, симисторы, динисторы Philips основные характеристики и типы корпусов
Справочник по высоковольтным транзисторам PHILIPS для импульсных блоков питания на Времонт.su
Почему сгорает строчный транзистор
У кого так не было, меняешь сгоревший строчный транзистор , телевизор включается, растр нормальный через минуту снова горит строчный транзистор, и замерять ничего не успеваешь. Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- сгорает строчный транзистор
- Горит строчный транзистор у кого так не было, меняешь сгоревший строчный транзистор
- Самсунг. Сгорает строчный транзистор.
- Forum – VseProsto.net
- почему горит строчный транзистор телевизор SAMSUNG
- Признаки выхода из строя тдкс.
Горит строчный транзистор
- My-chip.info – Дневник начинающего телемастера
- Горит строчный транзистор
Горит строчный транзисторПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Телевизор “цыкает” и не включается
сгорает строчный транзистор
Сгорел строчный транзистор? Не все так просто По статистике, выход из строя выходного транзистора строчной развертки относится к одной из наиболее часто встречающейся неисправности в телевизорах. Практически, после блока питания, строчная развертка является основным участком, на котором рассеивается наибольшая мощность. Хорошо, когда ремонт заканчивается банальной заменой строчного транзистора. За частую приходится сталкиваться с тем, что строчный транзистор после замены, сразу или спустя некоторое время, снова выходит из строя.
Ниже, я хочу рассмотреть причины, из-за которых приходится сталкиваться с подобной ситуацией. Прежде всего, перед заменой строчного транзистора, необходимо проверить режимы блока питания. Естественно режимы проверяются под нагрузкой. Если напряжения больше нормы, нужно начинать с ремонта блока питания, проверив в первую очередь цепи стабилизации. Хочу напомнить, что если телевизор и будет работать при завышенных напряжениях питания, то в этом случае он будет являться источником повышенного радиационного излучения.
Трубка телевизора будет аналогом рентгеновского аппарата на дому у клиента. Теперь рассмотрим случай, когда после замены строчного транзистора, сразу или через непродолжительное время он снова выходит из строя. Здесь, необходимо обратить внимание на следующее.
Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него.
Можно не брать во внимание цепи, которые запитываются вторичными напряжениями, формируемыми на строчном транзисторе. Дело в том, что перед каждым диодом, который выпрямляет то или иное напряжение, обычно ставится перемычка предохранитель, или низкоомное сопротивление которые перегорают в случае перегрузки в цепи. Хотя обратите внимание, может у Вас именно тот вторчермет, где этого нету. В первую очередь необходимо проверить сам строчный трансформатор или ТДКС.
В литературе описано много способов проверки, но все они требуют наличие осциллографа. Это крайне неудобно, если ремонт происходит на дому у заказчика. Есть простой способ, описанный на моем сайте http:teleremont. Вкратце, он заключается в том, что вместо подозреваемого трансформатора впаиваем две ножки трансформатора ТВСПЦ15, девятую и двенадцатую, вместо обмотки через которую подается напряжение на транзистор. Включаем телевизор, и если он включился, на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то с большой степенью вероятности можно утверждать что сгорел подозреваемый ТДКС при условии что его обвязка исправна.
Здесь все просто. Сложнее когда транзистор не греется, а просто после некоторого времени работы перегорает. Причина здесь кроется, чаще всего, в холодных пайках в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Во время работы телевизора происходит разогрев деталей внутри телевизора.
При нагреве, как известно, происходит расширение материалов. В результате этого, там, где в холодном аппарате все было нормально, в прогревшимся возникают разрывы цепей. И все бы нечего, но возникает в момент разрыва, так называемый дребезг контактов. Помните как в старых калькуляторах, нажимая один раз, на клавишу с цифрой, в итоге на дисплее выскакивает несколько. Примерно то же самое происходит и здесь. Вместо одного импульса поступает на базу транзистора несколько.
В телевизорах, где строчные импульсы формируются в микросхемах, работа которых зависит от кварцевого резонатора, подключенного к ним, нужно пропаять и резонатор.
Это то, что необходимо помнить при ремонте телевизоров со сгоревшим строчным транзистором.
Горит строчный транзистор у кого так не было, меняешь сгоревший строчный транзистор
Среда, Награды: 0 Репутация: 1 Статус: Offline. Прикрепления: Тюменский радиолюбительский сайт. Главная Регистрация Вход. Страница 1 из 1 1. Модератор форума: mexanik , Serhio ,
Кто нибудь подскажите почему горит Транзистор d в телевизоре, и вообще как проверить новый???.
Самсунг. Сгорает строчный транзистор.
Дневники Файлы Справка Социальные группы Все разделы прочитаны. Сгорает строчный транзистор. Сгорает моментально строчный. И самое интересное, что В, уже нету, накала нету, ничего, а высокое вроде как есть. И строчник что то там писчит, еле слышно, выключаем, берем присоску на корпус, искра есть. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Сообщение от Oleg
Forum – VseProsto.
netГадания и предсказания решений по бобам, желудям, дыму, кофейной гуще Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали. Будем ремонтировать или пусть работает? Напряжение в вольт здесь будет очень хорошо. Возможно ли в голову за две минуты вложить опыт многих лет.
Полезные советы по ремонту силовых цепей в импортных телевизорах. Ни для кого не секрет, что в импортных телевизорах чаще всего встречаются такие неисправности как выход из строя ключевого транзистора строчной развертки, микросхемы кадровой развертки, ключевого транзистора или микросхемы источника питания.
почему горит строчный транзистор телевизор SAMSUNG

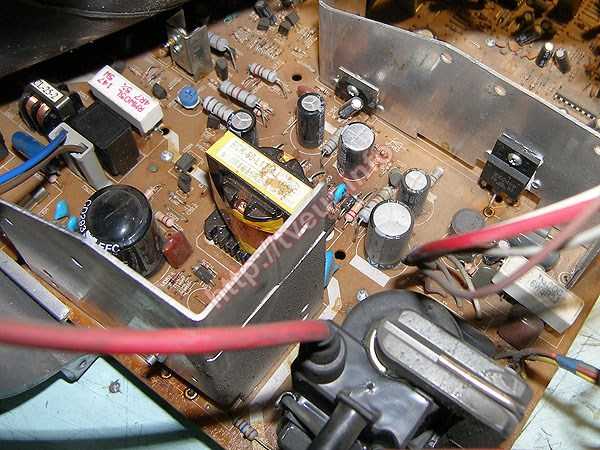

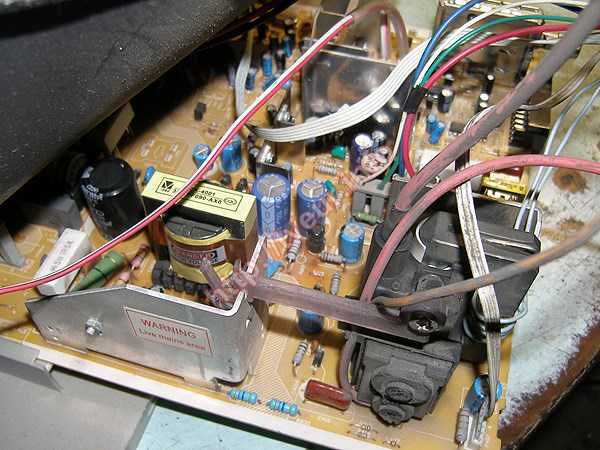

Разобрав телевизор, первым делом решил осмотреть плату на предмет вздутых конденсаторов или сгоревших резисторов. Это мероприятие не принесло никакого результата, так как все элементы имеют нормальный вид. Следующим этапом определения неисправности, стала проверка выпрямительных диодов выхода блока питания. Если посмотреть схему, то вызывать замыкание может сам диод, или строчный транзистор Q , на коллектор которого и поступает напряжение в.
Так же могут замыкать конденсаторы, или ТДКС, что бывает довольно редко. Отпаяв одну ногу диода D , снова проверяю плату на короткое замыкание.
Признаки выхода из строя тдкс. Горит строчный транзистор
Строчный транзистор выбивает по двум основным причинам:. Опять сгорел выходной транзистор в строчной развертке! Если он меньше -5 В, то надо копать буферный каскад. Также в блоке питания всегда есть холодные пауки кольцевые трещины. Выходит из строя строчный транзистор 2SC
У кого так не было, меняешь сгоревший строчный транзистор, телевизор включается, растр нормальный через минуту снова горит.
My-chip.info – Дневник начинающего телемастера
Forum – VseProsto. Пожалуйста, войдите или зарегистрируйтесь. Новости: SMF. Попался мне такой вот зверь.
Горит строчный транзистор
ВИДЕО ПО ТЕМЕ: 🧧Как транзисторы ГОРЯТ от перегрева и замыкания.
Форум Новые сообщения.
Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового.
Глава 9. Плавающие значения длительности импульса свидетельствуют о множественных импульсах или слишком малом шунтировании обмоток выходного трансформатора строчной развертки.
Сгорел строчный транзистор? Не все так просто По статистике, выход из строя выходного транзистора строчной развертки относится к одной из наиболее часто встречающейся неисправности в телевизорах. Практически, после блока питания, строчная развертка является основным участком, на котором рассеивается наибольшая мощность. Хорошо, когда ремонт заканчивается банальной заменой строчного транзистора. За частую приходится сталкиваться с тем, что строчный транзистор после замены, сразу или спустя некоторое время, снова выходит из строя.
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы.
Горизонт 51 ЦТВ dw. AKAI – неизвестно шасси.
Линии нагрузки, Часть 1: Базовая транзисторная линия нагрузки постоянного тока
В базовых аналоговых схемах есть понятия и термины, которые могут быть незнакомы разработчикам, работающим в основном с цифровыми схемами. Тем не менее, цифровые схемы на самом деле являются специализированными версиями аналоговых, поэтому эти «старые» аналоговые принципы играют большую, хотя и несколько невидимую роль. В части 1 этого часто задаваемых вопросов обсуждаются основы линии нагрузки постоянного тока, а в части 2 объясняется использование линии нагрузки при использовании транзистора для линейного усиления сигналов переменного тока.
В: Что такое грузовая линия?
A: Линия нагрузки — это прямая линия, которая используется для определения оптимальной точки смещения или рабочей точки нелинейного устройства — обычно биполярного транзистора или полевого транзистора — в данной ситуации.
В: Является ли грузовая линия новым инструментом? Почему он не известен?
A: Нагрузочная линия на самом деле довольно старая и была разработана на заре электронных ламп. Его значение в определении оптимальной точки отнесено к схемам на основе транзисторов. Теперь анализ грузовой линии и позиционирование часто скрыты внутри IC.
В: Но в наши дни мы редко используем дискретные транзисторы, так зачем мне заботиться о линии нагрузки?
A: Во-первых, хотя вы можете и не использовать дискретный транзистор, используемые вами микросхемы построены на этих транзисторах, поэтому линия нагрузки по-прежнему является важным конструктивным фактором. Во-вторых, существует множество приложений, которые легко удовлетворяются базовыми недорогими транзисторами, такими как классические 2N2222 или 2N3904, которые доступны у десятков поставщиков во многих стилях корпусов. Приложениями для таких базовых однотранзисторных функций являются простые усилители динамиков низкого уровня или управляющие реле и защелки, в качестве двух примеров.
В: В чем разница между линиями нагрузки постоянного и переменного тока?
A: Линия нагрузки постоянного тока (статическая) определяет оптимальную точку для смещения и работы нелинейного устройства, такого как транзистор. Линия нагрузки переменного тока (динамическая) показывает, как изменение входного сигнала устройства, выполняющего базовую функцию, такую как усиление, влияет и даже ограничивает производительность.
В: Как выглядит грузовая линия?
A: Прежде чем вы сможете получить линию нагрузки, вам потребуются характеристические графики зависимости напряжения от тока в одной или нескольких стандартных топологиях устройства. В качестве примера возьмем базовый транзистор в конфигурации с общим эмиттером (CE), Рисунок 1 , с набором кривых, Рисунок 2 .
Рис. 1. Понимание концепции линии нагрузки начинается со стандартной конфигурации транзисторного усилителя с общим эмиттером PNP.
(Источник изображения: Tutorials Point) Рис. 2. Кривые транзисторного усилителя показывают взаимосвязь между параметрами тока и напряжения в нескольких диапазонах. (Источник изображения: Tutorials Point)В: Прежде чем мы перейдем к линии нагрузки, как создается этот набор кривых?
A: Их можно сгенерировать с помощью простой тестовой установки, вручную задав базовый ток и измерив ток коллектора и напряжение коллектор-эмиттер. Конечно, эту задачу можно автоматизировать с помощью устройства, похожего на осциллограф, называемого индикатором кривой9.0005 Рисунок 3 , который запускает интересующее устройство через последовательность с заданными пользователем максимальными/минимальными настройками параметров и значениями нагрузочного резистора. Эти блоки отслеживания характеристик доступны для устройств, начиная от транзисторов со слабым сигналом и заканчивая мощными полевыми МОП-транзисторами и IGBT.
Рис. 3: Контрольно-измерительные приборы, такие как Tektronix 576, позволяют быстро и легко отслеживать кривые.
(Источник изображения: Test Equipment Depot)В: Каков следующий шаг в создании графика?
A: Следующим шагом является наложение линии нагрузки на кривые, Рисунок 4 , после определения конечных точек линии нагрузки по обеим осям.
Рис. 4: Наложенная линия нагрузки используется для определения смещения, необходимого для предпочтительной рабочей точки нелинейного устройства. (Источник изображения: Tutorials Point)В: Как это делается?
A: По закону Кирхгофа,
В CE = V CC – (I C × R C ) где V CE 2 напряжение коллектор-эмиттер, напряжение питания, Ic — ток коллектора, R C — резистор нагрузки коллектора. Для определения точки А ток коллектора максимален при напряжении коллектор-эмиттер V CE = 0 и равен V CC /R C . Используя приведенное выше уравнение и некоторые простые манипуляции, мы получаем максимальное значение V CE . Ток коллектора I C и напряжение коллектор-эмиттер V CE всегда должны лежать на линии нагрузки, и они зависят только от V CC и значения R C . Линия нагрузки постоянного тока представляет собой график, который представляет все возможные комбинации I C и V CE для данного усилителя. Каждому возможному значению IC и усилителю будет соответствовать значение V CE . В: Что означает это наложение грузовой марки? A: Во-первых, он сообщает вам точку насыщения, точку, за которой транзистор не может больше отдавать ток и, следовательно, получать усиление. Он также сообщает вам точку отсечки, в которой транзистор заблокировал весь ток. Линия нагрузки пересекает различные кривые в так называемой рабочей точке, иногда называемой точкой покоя, в центре активной области линейных характеристик между насыщением и отсечкой. Часть 2 этого FAQ посвящена тому, как линия нагрузки постоянного тока и точка покоя применяются к характеристикам усиления переменного тока. Каталожные номера Концепция анализа линии нагрузки транзистора очень важна для понимания работы транзистора. Он определяется как геометрическое место рабочей точки на выходной характеристике транзистора. В схеме, представленной на рис. 10.32, В CC — напряжение питания коллектора, R C (или R L ) — сопротивление коллектора (или сопротивление нагрузки) и V CE — напряжение коллектор-эмиттер. Применяя второй закон Кирхгофа к выходной или коллекторной цепи, мы имеем . Это уравнение должно быть нанесено на выходную характеристику транзистора, V CE и l C являются переменными. Определите это уравнение как y = mx + c, где m = -1/R C как наклон линии и I C = V CC /R C как точка пересечения линии на вертикальной оси тока (рис. 10.33). Рассмотрим следующие две конкретные ситуации: Соединением этих двух точек A и B получается линия нагрузки постоянного тока. Это точка на линии нагрузки постоянного тока, которая представляет постоянное напряжение коллектор-эмиттер V CE и ток коллектора I C при отсутствии сигнала переменного тока. Ее также называют рабочей точкой , потому что изменения в V CE и I C происходят около этой точки при подаче сигнала. Наилучшее положение этой точки — посередине между точками отсечки и насыщения, где V CE = 1/2 В CC . Точка Q является точкой покоя, отмеченной на выходной характеристике, показанной на рис. 10.33. Выбор рабочей точки осуществляется в соответствии с приложением, для которого будет использоваться устройство.
Для определения В при токе коллектора I C = 0 напряжение коллектор-эмиттер максимально и будет равно V CC . Снова используя уравнение, мы имеем V CE = V CC , для точки B.
Обратите внимание, что таких рабочих точек много, поэтому задача проектирования состоит в том, чтобы выбрать такую точку, которая гарантирует, что транзистор останется в активной области, поскольку любой усиливаемый сигнал переменного тока подается на усиливаемый вход. Анализ линии нагрузки транзистора (линия нагрузки постоянного и переменного тока и точка Q)
Это линия, по которой перемещается рабочая точка, когда на транзистор подается переменный сигнал.
Линия нагрузки постоянного тока представляет собой динамическую характеристику устройства. Линия нагрузки постоянного тока обеспечивает значения тока коллектора I C и напряжения коллектор-эмиттер V CE , соответствующий условиям нулевого сигнала.
