Светодиод 2835 характеристики: 2835 SMD LED: параметры светодиода, технические характеристики

0 Comments

параметры, характеристики и правильно подключение светодиодной ленты

На чтение 10 мин Просмотров 11.7к. Опубликовано Обновлено

Содержание

  1. Что такое светодиод 2835 SMD LED
  2. Внешний вид и размеры
  3. Характеристики светодиода и целой ленты
  4. Параметры по току и напряжению
  5. Где и как применяется светодиодная лента 2835 SMD LED
  6. Схема подключения
  7. Отличие светодиодной ленты SMD2835 от 3528

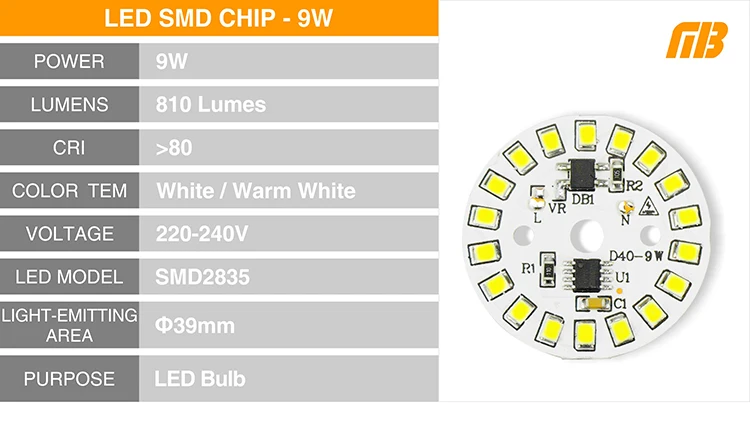

Светодиод SMD2835 – это высокоэффективный полупроводниковый излучатель искусственного света. Его относят к группе сверхъярких. Если светодиоды обычной яркости используют для декоративного или вспомогательного освещения, то сверхъяркие – как основное.

Светодиоды, имеющие мощность 40-80 Вт обеспечивают поток света около 6000 Лм. Светоотдача составляет от 150 до 75 Лм/Вт, что в 6-12 раз лучше, чем у лампы накаливания.

Например, лампа накаливания мощностью 200 Вт дает поток света 2500 Лм, т.е. ее светоотдача, измеряемая в Лм/Вт, составляет 12,5. Светодиод SMD3528 имеет светоотдачу 7-8 Лм/Вт, а SMD2835 – 20-22 Лм/Вт, т.е. примерно в 2,7-2,8 раз лучше, чем SMD3528.

Что такое светодиод 2835 SMD LED

У светодиода СМД2835 в международной классификации:

  1. 2835 – ширина и длина корпуса светодиода, выраженные в десятых долях миллиметра: 2,8 мм и 3,5 мм. Высота корпуса – 0,8 мм.
  2. SMD – аббревиатура, образованная от английского Surface Mounted Device – устройство поверхностного монтажа.
  3. LED – аббревиатура названия светодиода на английском языке – Light-emitting diode, светоизлучающий диод, СИД.

Светодиод SMD2835 – это светоизлучающее полупроводниковое устройство. В основе его p-n переход, образованный на границе двух полупроводниковых металлов p и n типов проводимости.

В p-металле – объемная «дырочная» проводимость атомов, потерявших электрон и ставших «дыркой». Происходит движение условных положительных частиц – дырок. В n-металле носителями являются электроны. При подаче электроэнергии дырки и электроны движутся навстречу друг другу.

Движущийся электрон имеет высокий энергетический потенциал. Притягиваясь к дырке, он занимает в атоме пустое место, происходит их рекомбинация и образуется квант света, выходящий из торца p-n перехода. Процесс свечения, выхода квантов, будет продолжаться до тех пор, пока на переход подается электроэнергия.

Внешний вид и размеры

Внешне вид корпусов светодиодов SMD2835 и SMD3528 почти одинаков, они имеют равные длину и ширину – 3,5 х 2,8 мм.

Основные размеры обоих видов светодиодов, вид сверху.

Однако есть внешние особенности.

Внешний вид и размеры SMD3528 и SMD2835. Справа внизу серый уголок – ключ, обозначающий катод.

SMD2835 более мощный и дает в три раза больший световой поток, отличается желтым люминофором, который почти полностью покрывает его наружную лицевую сторону. УSMD3528 люминофор имеет вид круглого пятна и занимает меньшую площадь.

Обратная сторона у корпусов тоже разная. SMDЗ528 имеет две узкие контактные полоски для пайки к контактным площадкам платы, отвода и пассивного рассеивания тепла, выделяющегося в кристалле работающего светодиода.

У SMD2835 на донышке корпуса полосок тоже две, но они шире и занимают почти всю площадь днища. Поэтому тепла для пассивного рассеивания печатными дорожками платы они отводят намного больше.

Некоторые технические характеристики приборов SMD3528 и SMD2835 приведены в таблице.

Модель светодиодаРазмер, мм – длина, ширина, высотаПлощадь излучения света, кв. мм ТеплоотводУгол рассеивания света, град.Светоотдача, Лм/Вт
SMD 35283,5*2,8*1,94,5практически нет907-8
SMD 28352,8*3,5*0,89.18большой12020-22

SMD3528 выпускаются одно- или трехкристальными. Первый залит желтым люминофором, дает белый свет разных оттенков. Второй может иметь три кристалла одного цвета или триаду RGB. При цифровом управлении цветом может дать 16 млн комбинаций. Трехкристальный имеет четыре контакта – общий и по одному на каждый кристалл.

Полярность светодиодов SMD2835 и SMD3528 определяется выводами анода, который подключается к «+» напряжения, и катода «–». Анод светодиода на электрических схемах обозначается треугольником, катод – поперечной чертой. На прозрачной крышке корпуса его маркируют «ключом», имеющим вид срезанного угла. На обоих типах приборов такими ключами обозначают выводы катодов.

Характеристики светодиода и целой ленты

К характеристикам сверхъярких СМД2835 относятся:

  1. Материал корпуса – пластмассовый или керамический.
  2. Электрические характеристики – рабочий ток, прямое напряжение, номинальная мощность.
  3. Световые (характеристики качества света): световой поток – яркость или сила света, индекс или коэффициент цветопередачи CRI или Ra – определяет правильность передачи оттенков, цветовая температура – оттенок свечения белого света, выраженный в температуре абсолютно черного тела, измеряется в градусах Кельвина, цвет свечения – красный, желтый, синий, оранжевый, белый со множеством оттенков и пр.
  4. Климатические характеристики – рабочая температура кристалла, максимальная и минимальная температуры воздуха при работе, влажность.
  5. К характеристикам ленты относятся: напряжение питания и сила тока, уровень пыле- влагозащиты (герметизации), виды корпусов и размеры светодиодов, плотность размещения, длина, цвет свечения или оттенок белого света, возможность управления – диммируемость, управление оттенком белого света или цветом свечения, особые устройства – «бегущий огонь», бокового свечения.
Примеры размещения светодиодов с разной плотностью и количеством рядов.

Параметры по току и напряжению

Промышленно выпускается несколько вариантов приборов SMD2835 с разными параметрами по мощности: 0,09 Вт – рабочий ток 25 мА; 0,2 Вт – 60 мА; 0,5 Вт – 0,15 А и 1 Вт – 0,3 А.

Высокие электрические и световые характеристики получены постепенными улучшениями светодиода массового производства SMD3528 – одного из первых в группе сверхъярких, но имеющих традиционные габариты.

В конструкции были проведены такие изменения:

  • увеличена площадь желтого люминофора, который преобразует синий свет полупроводникового светоизлучающего кристалла в белый, т.е. круг диаметром 2,4 мм и площадью 4,5 кв.мм преобразовали в прямоугольник, имеющий площадь 9,18 кв.мм;
  • высоту корпуса уменьшили с 1,95 мм до 0,8 мм;
  • увеличили номинальный рабочий ток с 20 мА до 60 мА и более;
  • расширили площадь контактов на днище корпуса для пайки и отведения тепла с 2,32 кв.мм до 2 х 1,8, т.е. до 3,6 кв.мм.

Это позволило увеличить световой поток СМД2835 в 2,5-3 раза по сравнению с СМД3528.

Где и как применяется светодиодная лента 2835 SMD LED

Ленты этого типа имеют высокую яркость свечения. Именно поэтому они используются как источники основного света в жилых и рабочих помещениях, общественных зданиях, в торгово-развлекательных центрах, в декоративной, интерьерной и наружной подсветке. Герметизированными устройствами подсвечивают элементы ландшафта, беседки, дорожки, МАФы – малые архитектурные формы и мн. другое. Они находят широкое применение в световой рекламе – объемные светящиеся буквы, надписи, указатели, дорожные знаки, фонтаны, бассейны и пр.

Схема подключения

Светодиоды SMD3528 и SMD2835, также как и все другие светоизлучающие полупроводниковые диоды нельзя подключать напрямую к традиционному источнику питания. Причина – незначительное по величине внутреннее сопротивление открытого полупроводникового p-n перехода. Непосредственное включение приведет к протеканию большого тока через кристалл, его быстрому нагреву, который закончится лавинообразным перегревом и тепловым пробоем p-n перехода в форме обычного горения. Поэтому необходимо ограничение тока включением последовательно с диодом резистора. Недостаток такого способа – бесполезное преобразование «дорогой» и высококачественной электроэнергии источников питания в тепло, которое нужно отвести и рассеять.

Качественные источники питания для светодиодов преобразуют сетевое напряжение 220 В переменного тока частой 50 Гц в постоянное напряжение. Оно должно иметь высокий уровень стабилизации и фильтрации пульсаций сетевого напряжения. Кроме того, обеспечивается несколько видов защиты блока питания.

При средних и больших мощностях светодиодов это приводит к весьма ощутимым потерям электроэнергии. Поэтому ток через светодиоды стали ограничивать двумя способами:

  • при малой мощности диодов – их последовательным включением от 3 до 6, 9 и даже 12 шт. на одно постоянное напряжение через токоограничивающий резистор;
  • для мощных излучателей света – использованием драйверов.
Основные схемы подключения светодиодов к источнику напряжения.

При параллельном соединении каждый диод включают через резистор, гасящий избыточное напряжение. При последовательном – напряжение на цепочке диодов равно сумме на всех диодах. Гасится избыток, равный разности напряжения питания и суммы напряжений на диодах.

Светодиод в зависимости от материалов, цвета свечения и прочих факторов имеет рабочее прямое напряжение на p-n переходе от 1,63 В (красный) до 3,7 (синий) и 4 (зеленый).

При последовательном соединении диодов, например, на схеме – LED5-LED8, лишнее напряжение источника питания «гасят» и рассеивают в виде тепла на резисторе R5.

При параллельном включении диодов общий гасящий резистор использовать не разрешается. Разброс параметров диодов составляет 50-80%. На диодах будет разное напряжение из-за разброса рабочих токов.

Пример схемы включения диода через гасящий резистор.

Отличие светодиодной ленты SMD2835 от 3528

Главное отличие ленты SMD2835 от SMD3528 – яркость свечения. Разница почти трехкратная в пользу изделия на SMD2835.

На выключенных лентах можно видеть светодиоды с желтыми зонами люминофора на корпусах – прямоугольными (SMD2835) или круглыми (SMD3528).


Еще отличие – ленты SMD2835 светят только белым светом, а SMD3528 могут быть красного, желтого, зеленого и др. цветов, или RGB с изменяемым цветом. Они светят статически, не меняя величины светового потока или с регулировкой яркости и цветового оттенка. Яркость свечения регулируют ручным или электронным диммером.

Ленты гибкие и могут монтироваться на ровных и криволинейных поверхностях. Для увеличения светового потока светодиоды размещают на ленте с обычной или с увеличенной плотностью.

Еще большую яркость имеют двух-, трех-, и четырехрядные ленты. Такие изделия при работе сильно греются. Поэтому для них разработаны специальные монтажные профили из алюминия.

Светодиодная лента на диодах SMD2835.

На ленте желтые элементы – светодиоды, черные – токоограничивающие резисторы, пары коричневых полосок – места разреза ленты на автономные отрезки – «пиксели». Пары контактных площадок нужны для подпайки проводников или подключения коннекторов. На этих местах обычно помещают стилизованные изображения ножниц.

Светодиод SMD 2835 – технические характеристики и параметры

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Освещение светодиодами на данный момент используется практически повсюду. На сегодняшний день продукция имеет широкий выбор на рынке товаров. Самая распространенная модель светодиодного освещения – лента светодиодная 2835.

Содержание

  1. Описание
  2. Технические характеристики
  3. Особенности светодиодной ленты
  4. Применение

Описание

Диод SMD 2835

Это модель с прорезиненной основой, на которую в ряд нанесены диоды. Светодиодное освещение было одним из первых на рынке потребителя. SMD LED 2835 имеет световой поток, составляющий 50 лм и мощность 0,2 ватт. Характеристики выше среднего, но продукция уверенно утвердилась на позиции рынка.

Она оснащена диодом, имеющим один кристалл. Элементы данной схемы использовались задолго до изобретения LED-освещения. Они получили широкое применение в бытовой технике. Также для производства бюджетных ламп используется однокристальный диод.

На сегодняшний день LED-ленты производятся практически всеми странами, но Китай занимает место лидера. При покупке данной ленты стоит помнить, что характеристики занижены на 30%. Низкая цена на диодную ленту сама говорит о том, что качество оставляет желать лучшего. При покупке лучше приобрести качественный товар, нежели постоянно покупать новый.

Технические характеристики

Светодиодная лента SMD 2835

Данные светодиоды крепятся только поверх материала или профиля и применяются в осветительных приборах разного типа. Модель SMD 2835 очень устарела, но с большим успехом используется в качестве подсветки. SMD 2835 до сих пор конкурирует на рынке за счет своего качества, так как она виброустойчива, влагоустойчива и имеет очень хорошие характеристики.

ХарактеристикиSMD 2835
Световой поток50 лм
Мощность потребления0,2 Вт
Максимальная температурадо 65
Максимальный рабочий ток180 мА
Напряжение3,3 В
Габаритные размеры28х35 мм

Особенности светодиодной ленты

SMD 2835 внешне можно перепутать с другими лентами, так как они очень похожи, но по характеристикам она значительно лучше своих аналогов.

Для уменьшения нагрева при изготовлении модели диоды прижимаются к основанию. Используют гибкую печатную плату.  Двухслойная плата шириной не более 10 мм используется для улучшения проводимости тока и успешного теплоотвода. Очень часто для уменьшения стоимости сильно зажимают диоды, ставят внутренние чипы от более слабых диодов. Чтобы отличить качественную ленту от подделки, следует обратить внимание на следующее:

  1. Цена. Чем она ниже, тем ниже качество.
  2. Сечение проводов. Они не должны быть слишком тонкими.
  3. Плата должна быть не менее 10 мм.
Свечение светодиодов

Продукция с низким качеством никогда не имеет 50 лм, в лучшем случае 10 лм. Мощность потребления будет даже больше, чем у качественной продукции. На каждую ленту нужно ставить свой блок питания для обеспечения стабильной работы. Светодиодная лента SMD 2835 хорошего качества имеет мощность на метр не менее 9 ватт, и 18 ватт при плотном расположении до 120 диодов.
Светодиодная лента обладает такими достоинствами, как:

  1. высокая практичность;
  2. экономность;
  3. легкий монтаж;
  4. максимальная светоотдача.

При наличии достоинств также есть и недостатки:

  1. установка ленты должна производиться только на металлический профиль;
  2. обязательное подключение к блоку питания.

Данная модель заняла уверенную позицию на рынке и достойно себя зарекомендовала.

Применение

Данные светодиоды применяются повсеместно:

  1. освещение частных участков и квартир;
  2. подсветка рекламных бордов;
  3. применяются для тюнинга машины.

Очень часто модель используют для поверхностного монтажа. Уже много лет она по сей день массово используется.

Особенности можно отметить следующие:

  1. минимальная деградация светового потока;
  2. термостойкий корпус, выдерживающий до 250 градусов;
  3. маленькие размеры;
  4. малое сопротивление кристалла.

Есть множество цветовых оттенков светодиодной ленты, но наиболее яркий световой поток у белого цвета, а наименьший поток – у нейтрального белого. При постоянном использовании ленты возникает перегрев изделия. Во избежание поломки следует прикреплять ленту к профилю алюминия.

SMD 2835 – это отличный осветительный прибор с прекрасными характеристиками и качеством от производителя. Также она заняла уверенную позицию на рынке сбыта и продолжает оставаться конкурентноспособной.

Понравилась статья? Поделиться с друзьями:

SMD 2835 Светодиодные ленты постоянного тока

Гибкая светодиодная лента постоянного тока от Surmountor Lighting обеспечивает исключительно равномерную интенсивность света на всем протяжении без ограничения силы тока схемы и падения напряжения по длине ленты. Запатентованные микросхемы управления током гарантируют, что каждый светодиод получает одинаковую номинальную силу тока. Встроенная регулировка тока устраняет потери в линии и падение напряжения, характерные для многих систем линейного светодиодного освещения, а также защищает светодиоды от перенапряжения. Благодаря постоянной светоотдаче от начала до конца на длине до 20 метров от одного источника питания светодиодные ленты постоянного тока Surmountor идеально подходят для крупных архитектурных и ландшафтных приложений.

Высокая плотность монтажа светодиодов 2835 высокой яркости (120 диодов на метр) позволяет светодиодным лентам обеспечивать бесшовное освещение с гладкой ровной линией света. Эти светодиоды с высокой плотностью потока обеспечивают равномерное высококачественное освещение с интенсивностью света до 2700 люмен на метр. В светодиодных лентах используются высококачественные светодиоды, которые обеспечивают яркую яркость с высоким индексом цветопередачи 80 (минимум). Светодиоды со значением CRI выше 90 доступны для высокотехнологичных нишевых приложений, где качество цвета имеет жизненно важное значение, например, для подсветки витрин в торговых точках или коммерческих выставочных залах. Выбор CCT, включая 3000K, 4000K, 5700K и 6500K, может быть указан для выполнения эффективного дизайна освещения для фантастического цветового восприятия. Эти 2835 светодиодов плотно упакованы, чтобы обеспечить превосходную согласованность цвета от светодиода к светодиоду, а также от пространства к пространству.

Светодиодные ленты Surmountor созданы для безупречной и надежной работы в течение длительного срока службы. Стабильная световая отдача, качество света и сохранение высокого уровня светового потока гарантируются за счет использования высококачественных компонентов и строго контролируемой производственной системы. Светодиодные чипы упакованы из люминофорных материалов, которые обеспечивают превосходную стабильность цветности в широком диапазоне условий эксплуатации. Эти светодиодные блоки склеены методом штамповки, напечатаны с помощью трафарета и спаяны оплавлением с использованием высокоавтоматизированного оборудования для надежной стабильности паяного соединения. В этих полосах используется прокатанная отожженная (RA) медная фольга для превосходной пластичности печатных плат, что позволяет полосам легко изгибаться против линии света. Двухслойная медная фольга также обеспечивает превосходный отвод тепла, что позволяет использовать тонкую и гибкую печатную плату для размещения светодиодов с высокой плотностью монтажа.

Характеристики продукта

  • Линейное освещение высокой плотности со встроенной регулировкой тока для постоянной светоотдачи.
  • Двухслойная, прокатанная и отожженная гибкая печатная плата, обеспечивающая высокоэффективный отвод тепла и исключительную устойчивость к изгибу.
  • Плотно расположенные светодиоды обеспечивают исключительную стабильность цвета на протяжении всего тиража.
  • Высокоэффективные светодиоды 2835 с превосходной стабильностью цветовой точки и отличным сохранением светового потока.
  • Превосходная цветопередача для точной цветопередачи.
  • Можно разрезать на сегменты по 6 светодиодных узлов для более короткого пробега. Подключается и работает на длине до 20 метров.
  • Цветовые температуры: 3000К, 4000К, 5700К, 6500К.
  • Работает от источника питания постоянного тока 24 В.
  • Клейкая подложка 3M.
  • Пылевлагозащита IP20.

RGB 2835 Светодиодная лента 84 шт/м Ширина 6 мм 5 м Катушка

Светодиодная лента UltraSlim RGB 2835 — это самая тонкая светодиодная лента RGB, доступная в отрасли. Он удивительно узкий, всего 6 мм в ширину, но сохраняет прочность благодаря своей высококачественной конструкции. Это оптимальный продукт для краевого освещения стеклянных и акриловых панелей толщиной до ¼”. Благодаря своей ширине эту полосу легко скрыть, и она может быть установлена ​​там, где другие полосы света не могут быть установлены, что делает ее идеальной для розничной торговли, сценических и выставочных применений. Его тонкий профиль делает его идеальным для использования в проектах с ограниченным монтажным пространством. Эта лента имеет плотность 84 светодиода на метр, работает от 12 В постоянного тока и внесена в список UL.

Рекомендуемая максимальная длина бега 2 метра.

Список характеристик:

  • Ширина 6 мм
  • 84 светодиода на метр
  • Высококачественная RGB-подсветка
  • Внесен в список UL
  • 75,5 Вт на катушку | 15,1 Вт на метр
  • 705/1855/385 люмен на катушку | 141/371/77 люмен на метр
  • Возможность резки через каждые 1,4 дюйма | 35,5 мм

Продается 5-метровой катушкой и набором образцов.

Ультратонкая светодиодная лента была разработана для установок, требующих самой тонкой из имеющихся лент. Это отличный выбор для краевого освещения стеклянных и акриловых панелей, а также для розничного и сценического освещения.

Технические характеристики
Температура окружающей среды от -20°C до 60°C
Яркость 141/371/77 люмен/метр
Яркость 2 751/751/1315 мВт/метр
Высота (английский) 0,08 дюйма
Высота (метрическая) 2 мм
Входной ток 6292 мА
Степень защиты IP IP20
Плотность светодиодов 84 светодиода/метр
Размер светодиодного узла 2835
Расстояние между светодиодами (английский) 0,47 дюйма
Расстояние между светодиодами (метрическое) 11,9 мм
Длина (английский) 16,4 фута
Длина (метрическая) 5 м
Светлый RGB
Деталь светлого цвета Красный, зеленый, синий
Производитель Светильники для окружающей среды
