Светодиод распиновка: как определить где плюс, а где минус?

Содержание

как определить где плюс, а где минус?

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Правильное подключение светодиода: схема включения, распиновка

В нашей жизни светодиоды уверенно теснят из светотехники другие источники искусственного света. Но если лампы накаливания можно включать прямо к источнику электропитания, то подключение светодиода и разрядных ламп требует особых мер.

При этом подключение единичного светодиода проблем не вызывает. А включить от нескольких единиц до сотен – не так просто, как кажется.

СодержаниеПоказать

Немного теории

Для нормальной работы светодиода требуется постоянное напряжение или ток. Они должны быть:

Постоянными по направлению. Т. е. ток в цепи светодиода при приложении напряжения должен течь от «+» источника напряжения к его «–».
Стабильными, т. е. постоянными по величине, в течение времени работы диода.
Не пульсирующими – после выпрямления и стабилизации величины постоянных напряжения или тока не должны периодически изменяться.
Схема формы напряжения на выходе двухполупериодного выпрямителя при фильтрации электролитическим конденсатором (на схеме черный и белый прямоугольники с маркировкой «+»). Пунктир – напряжение на выходе выпрямителя. Конденсатор заряжается до амплитуды полуволны и постепенно разряжается на сопротивлении нагрузки. «Ступеньки» – это пульсации. Отношение амплитуд ступеньки и полуволны в процентах – это коэффициент пульсации.

Для светодиодов вначале использовали имевшиеся источники напряжения – 5, 9, 12 В. А рабочее напряжение p-n перехода от 1,9-2,4 до 3,7-4,4 В. Поэтому включение диода напрямую – это почти всегда его физическое сгорание от перегрева большим током. Ток нужно ограничивать токоограничивающим резистором, тратя энергию на его нагрев.

Светодиоды можно включать последовательно по несколько штук. Тогда, собрав из них цепочку, можно по сумме их прямых напряжений дойти почти до напряжения источника питания. А оставшуюся разницу «погасить», рассеяв ее в виде тепла на резисторе.

Когда диодов десятки, их соединяют в последовательные цепи, которые включают параллельно.

Распиновка светодиода

Полярность светодиода – анод или плюс и катод – минус определить легко по картинкам:

У цилиндрических корпусов катод обозначен срезом на боковой части, у анода вывод длиннее, а у катода – короче.

Катод у SMD светодиодов обозначен срезом на корпусе.

В матрицах мощных COB светодиодов «+» и «-» выдавлены на контактных площадках для пайки.

Более подробно про способы определения полярности светодиодов читайте в этой статье.

Схема включения светодиода

Светодиод питают постоянным напряжением. Но особенности нелинейной зависимости его внутреннего сопротивления требуют держать рабочий ток в узких пределах. При токе меньше номинального уменьшается световой поток, а при большем – кристалл перегревается, яркость свечения растет, а «жизнь» сокращается. Простейший способ ее продлить– ограничить ток через кристалл включая токоограничивающий резистор. У мощных светодиодов это экономически невыгодно, потому их питают постоянным током от специсточника стабильного тока – драйвера.

Последовательное соединение

Светодиод – это довольно сложный светотехнический прибор. Работает он от вторичного источника постоянного напряжения. При мощности более 0,2-0,5 Вт в большинстве светодиодных устройств используют источники тока. Их не совсем корректно, на американский манер, называют драйверами. При последовательном включении диодов часто используют источники питания с напряжением 9, 12, 24 и даже 48 В. В этом случае выстраивают последовательную цепочку, в которой может быть от 3-6 до нескольких десятков элементов.

При последовательном соединении в цепочке анод первого светодиода включают через токоограничивающий резистор к «+» источника питания, а катод – к аноду второго. И так соединяется вся цепочка.

Схема последовательно- параллельного соединения трех последовательных групп светодиодов в цепочки из трех ЛЕД-элементов. В каждой цепочке слева стоит токоограничивающий резистор. Он «гасит» избыток суммы прямых напряжений диодов.

Например, красные светодиоды имеют прямое рабочее напряжение от 1,6 до 3,03 В. При U_пр. = 2,1 В одного светодиода на резисторе при напряжении источника 12 В будет напряжение 5,7 В:

12 В – 3×2,1 В = 12 – 6,3 = 5,7 В.

А уже 3 последовательные цепочки соединяют параллельно.

Таблица прямого напряжения на светодиоде от цвета его свечения.

Цвет свечения	Напряжение рабочее, прямое, В	Длина волны, нм
Белый	3,5	Широкий спектр
Красный	1,63–2,03	610-760
Оранжевый	2,03–2,1	590-610
Желтый	2,1–2,18	570-590
Зеленый	1,9–4,0	500-570
Синий	2,48–3,7	450-500
Фиолетовый	2,76–4	400-450
Инфракрасный	до 1,9	от 760
Ультрафиолетовый	3,1–4,4	до 400

При последовательной схеме включения светодиодов соединении токи через светодиоды будут одинаковые, а падение на каждом элементе индивидуальное. Оно зависит от внутреннего сопротивления диода.

Свойства последовательного соединения:

обрыв одного элемента приводит к выключению всех;
закорачивание – перераспределяет его напряжение на все оставшиеся, на них увеличивается яркость свечения и ускоряется деградация.

Параллельное соединение

В этой схеме подключения светодиодов все аноды соединяют между собой и с «+» источника питания, а катоды – с «-».

Такое соединение было на первых светодиодных гирляндах, линейках и лентах при питании от напряжения 3-5 В.

Это неправильное соединение. При неизбежном разбросе параметров токи через светодиоды будут разные. И светить они будут по-разному. И греться не одинаково. В результате перегревшийся перегорит, например, с обрывом цепи. Ток через остальные диоды D2, D3 увеличится и на них вырастет напряжение, потому что меньший суммарный ток через R1 даст на нем меньшее падение напряжения. Вторым сгорит тот диод, у которого будет меньшее внутреннее сопротивление p-n перехода.

Если перегорание произойдет с замыканием p-n перехода, то всё напряжение батареи приложится к резистору R1. Он перегреется и сгорит.

Схема параллельного подключения светодиодов. Каждый светодиод правильно соединять последовательно с собственным токоограничивающим резистором.

Так может выглядеть реальная конструкция из шести параллельно соединенных светодиодов.

На картинке:

серые полоски – токоведущие шины, т. е. провода без изоляции;
синие цилиндрики со скругленным торцом – цилиндрические светодиоды с линзой на торце;
красные – резисторы для ограничения рабочего тока.

Неправильно будет подключать все диоды на один резистор. Из-за разброса характеристик светодиодов, даже в одной партии могущего достигнуть от 50 до 200% и более, через диоды может протекать ток, который будет различаться в разы. Поэтому и светиться, и нагружаться они будут также по-разному. Позднее наиболее нагруженный, светящийся ярче других, перегорит или деградирует до почти полного затухания, потеряв 70-90% светового потока. Или сменит оттенок свечения с белого на желтый.

Смешанное

Комбинированное или смешанное подключение применяют при создании светодиодных матриц, состоящих из многих десятков или сотен элементов или бескорпусных кристаллов. Самые известные из них – это COB-матрицы.

Схема комбинированного подключения светодиодов в матрице: «стандарт» – последовательные цепочки по 4 кристалла в каждой соединены параллельно и подключены к источнику питания, «гибрид» – кристаллы, в данном случае по 8 шт., подключают последовательно/параллельно к источнику питания.

Питающее напряжение и рабочий ток при комбинированном включении будут меньше номинальных рабочих. Только при таком условии матрица будет более-менее долго работать. На номинальном токе быстро выгорит самое слабое звено и начнется постепенное выгорание остальных. Оно закончится обрывами в последовательных цепочках и закорачиванием параллельных.

Подключение светоизлучающего диода к сети 220 В

Если запитать светодиод прямо от 220 В с ограничением его тока, то светить он будет при положительной полуволне и гаснуть при отрицательной. Но это только в том случае, когда обратное напряжение p-n перехода будет много больше 220 В. Обычно это в районе 380-400 В.

Второй способ включения– через гасящий конденсатор.

Сетевое напряжение подают на «мост» на диодах VD1-VD4. Конденсатор С1 «погасит» около 215-217 В. Остаток выпрямится. После фильтрации конденсатором С2 постоянное напряжение подают на светодиод. Не забудьте об ограничении тока через диод резистором.

Еще одна схема подключения – с однополупериодным выпрямителем на диоде и с ограничивающим резистором, величиной 30 кОм.

ВНИМАНИЕ! Большинство схем с прямым подключением в сеть 220 В имеют серьезный недостаток – они опасны поражением человека высоким напряжением – 220 В. Поэтому их следует использовать аккуратно, с тщательной изоляцией всех токоведущих частей.

Подробная информация о подключении светодиода к сети 220 В описана тут.

Как запитать диоды от блока питания

Самые популярные бестрансформаторные импульсные блоки питания (БП) дают 12 В с защитами по току, к.з., перегреву и пр.

Поэтому светодиоды соединяют последовательно и ограничивают их ток обычным резистором. В цепочку включают 3 или 6 диодов. Их количество определяется прямым напряжением диода. Их сумма для токоограничения должна быть меньше выходного напряжения БП на 0,5-1 В.

Особенности подключения RGB и COB светодиодов

Светодиоды с аббревиатурой RGB – это полихромные или многоцветные излучатели света разных цветов. Большинство из них собираются из трех светодиодных кристаллов, каждый из которых излучает свой цвет. Такая сборка называется цветовая триада.

Подключение RGB-светодиода производят так же, как и обычных светодиодов. В каждом корпусе такого многоцветного источника света располагаются по одному кристаллу: Red – красный, Green – зеленый и Blue – синий. Каждому светодиоду соответствует свое рабочее напряжение:

синему – от 2,5 до 3,7 В;
зеленому – от 2,2 до 3,5 В;
красному – от 1,6 до 2,03 В.

Кристаллы могут быть соединены между собой по-разному:

с общим катодом, т. е. три катода соединены между собой и с общим выводом на корпусе, а аноды – каждый имеет свой вывод;
с общим анодом – соответственно для всех анодов вывод общий, а катоды – индивидуальные;
независимая цоколевка – каждый анод и катод имеет собственный вывод.

Поэтому номиналы токоограничивающих резисторов будут разными.

Соединение кристаллов RGB-светодиода по схеме с общим катодом.

Соединение «с общим анодом».

В обоих случаях корпус диода имеет по 4 проволочных вывода, контактных площадок в SMD-светодиодах или штырька в корпусе «пиранья».

В случае с независимыми светодиодами выводов будет 6.

В корпусе SMD 5050 кристаллы-светодиоды располагают так:

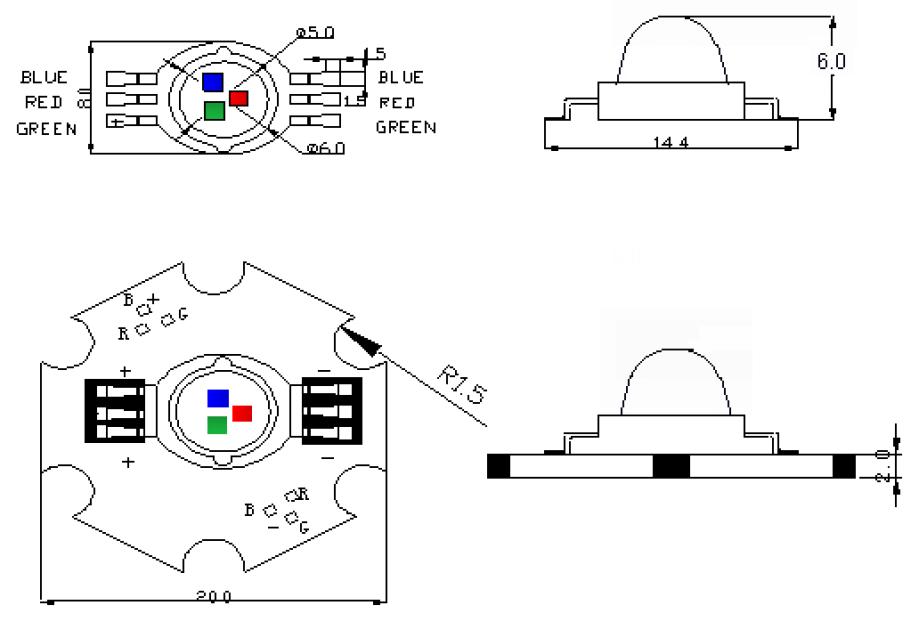

В корпусе многоцветного 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов помните – каждому цвету соответствует свое напряжение диода.

Подключение светодиодов типа COB

Аббревиатура COB – это первые буквы английского словосочетания chip-on-board. По-русски это будет – элемент или кристалл на плате.

Кристаллы клеят или паяют на теплопроводящую подложку из сапфира или кремния. После проверки правильности электрических соединений, кристаллы заливают желтым люминофором.

Светодиоды типа COB – это матричные конструкции, состоящие из десятков или сотен кристаллов, которые соединены группами с комбинированным включением полупроводниковых p-n-переходов. Группы – это последовательные цепочки светодиодов, количество которых соответствует напряжению питания светодиодной матрицы. Например, при 9 В это 3 кристалла, 12 В – 4.

Цепочки с последовательным включением соединяют параллельно. Таким образом набирают требуемую мощность матрицы. Кристаллы синего свечения заливают желтым люминофором. Он переизлучает синий свет в желтый, получая белый.

Качество света, т. е. цветопередачу регулируют в процессе производства составом люминофора. Одно- и двухкомпонентный люминофор дает невысокое качество, т. к. имеет в спектре 2-3 линии излучения. Трех- и пятикомпонентный – вполне приемлемую цветопередачу. Она может быть до 85-90 Ra и даже выше.

Подключение этого вида излучателей света не вызывает проблем. Их включают как обычный мощный светодиод, питаемый источником тока стандартного номинала. Например, 150, 300, 700 мА. Производитель СОВ-матриц рекомендует выбирать источники тока с запасом. Он поможет при запуске светильника с COB-матрицей в эксплуатацию.

Обозначение светодиодов и других диодов на схеме

Название диод переводится как «двухэлектродный». Исторически электроника берёт своё начало от электровакуумных приборов. Дело в том, что лампы, которые многие помнят из старых телевизоров и приёмников, носили названия типа диод, триод, пентод и т.д.

Название заключало в себе количество электродов или ножек прибора. Полупроводниковые диоды были изобретены в начале прошлого века. Их использовали для детектирования радиосигнала.

Главное свойство диода – характеристики проводимости, зависящие от полюсовки приложенного к выводам напряжения. Обозначение диода указывает нам на проводящее направление. Движение тока совпадает со стрелкой на УГО диода.

УГО – условное графическое обозначение. Иначе говоря, это значок, которым обозначается элемент на схеме. Давайте разберем как отличать обозначение светодиода на схеме от других подобных элементов.

Диоды, какие они бывают?

Кроме отдельных выпрямительных диодов их группируют по области применения в один корпус.

Обозначение диодного моста

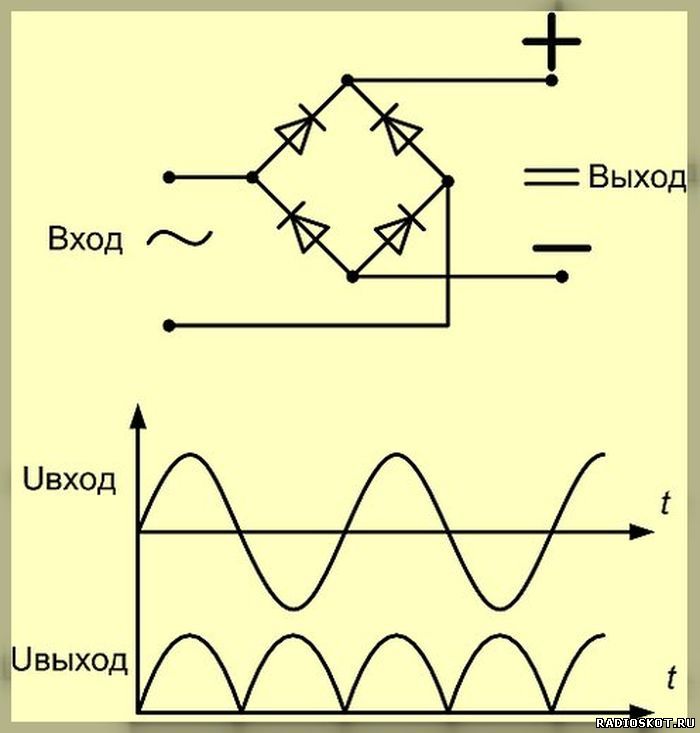

Например, так изображается диодный мост для выпрямления однофазного напряжения переменного тока. А ниже внешний вид диодных мостов и сборок.

Внешний вид диодного моста

Другим видом выпрямительного прибора является диод Шоттки – предназначен для работы в высокочастотных цепях. Выпускается как в дискретном виде, так и в сборках. Их часто можно встретить в импульсных блоках питания, например БП для персонального компьютера AT или ATX.

Обычно на сборках Шоттки на корпусе указывается его цоколевка и внутренняя схема включения.

Диод Шоттки

Специфичные диоды

Выпрямительный диод мы уже рассмотрели, давайте взглянем на диод Зенера, который в отечественной литературе называют – стабилитрон.

Обозначение стабилитрона (диод Зенера)

Внешне он выглядит как обычный диод – черный цилиндр с меткой на одной из сторон. Часто встречается в маломощном исполнении – небольшой стеклянный цилиндр красного цвета с черной меткой на катоде.

Обладает важным свойством – стабилизация напряжения, поэтому включается параллельно нагрузке в обратном направлении, т. е. к катоду подключается плюс питания, а анод к минусу.

Следующий прибор – варикап, принцип его действия основан на изменении величины барьерной емкости, в зависимости от величины приложенного напряжения. Используется в приемниках и в цепях, где нужно производить операции с частотой сигнала. Обозначается как диод, совмещенный с конденсатором.

Варикап — обозначение на схеме и внешний вид

Динистор – обозначение которого выглядит как диод, перечеркнутый поперек. По сути так и есть – он из себя представляет 3-х переходный, 4-х слойный полупроводниковый прибор. Благодаря своей структуре обладает свойством пропускать ток, при преодолении определенного барьера напряжения.

Например, динисторы на 30В или около того часто используются в лампах «энергосберегайках», для запуска автогенератора и других блоках питания, построенных по такой схеме.

Обозначение динистора

Светодиоды и оптоэлектроника

Раз диод излучает свет, значит обозначение светодиода должно быть с указанием этой особенности, поэтому к обычному диоду добавили две исходящие стрелки.

Обозначение светодиодов на электрической схеме

В реальности есть много разных способов определить полярность, подробнее об этом есть целая статья. Ниже, для примера, распиновка зеленого светодиода.

Обычно у светодиода маркировка выводов выполняется либо меткой, либо ножками разной длины. Короткая ножка – это минус.

Распиновка зеленого светодиода

Фотодиод, прибор обратный по своему действию от светодиода. Он изменяет состояние своей проводимости в зависимости от количества света, попадающего на его поверхность. Его обозначение:

Фотодиод BPD-BQA914

Такие приборы используются в телевизорах, магнитофонах и прочей аппаратуре, которая управляется пультом дистанционного управления в инфракрасном спектре. Такой прибор можно сделать, спилив корпус обычного транзистора.

Часто применяется в датчиках освещенности, на устройствах автоматического включения и выключения осветительных цепей, например таких:

Датчик освещения

Оптоэлектроника – область которая получила широкое распространения в передаче данных и устройствах связи и управления. Благодаря своему быстродействию и возможности осуществить гальваническую развязку, она обеспечивает безопасность для питаемых устройств в случае возникновения высоковольтного скачка на первичной стороне. Однако не в таком виде как указано, а в виде оптопары.

Схема с оптопарой

В нижней части схемы вы видите оптопару. Включение светодиода здесь происходит замыканием силовой цепи с помощью оптотранзистора в цепи светодиода. Когда вы замыкаете ключ, ток идёт через светодиод в оптопаре, в нижнем квадрате слева. Он засвечивается и транзистор, под действием светового потока, начинает пропускать ток через светодиод LED1, помеченный зеленым цветом.

Такое же применение используется в цепях обратной связи по току или напряжению (для их стабилизации) многих блоков питания. Сфера применения начинается от зарядных устройств мобильных телефонов и блоков питания светодиодных лент, до мощных питающих систем.

Диодов существует великое множество, некоторые из них похожи по своим характеристикам, некоторые имеют совершенно необычные свойства и применения, их объединяет наличие всего лишь двух функциональных выводов.

Вы можете встретить эти элементы в любой электрической схеме, нельзя недооценивать их важность и характеристики. Правильный подбор диода в цепи снаббера, например, может значительно повлиять на КПД и тепловыделение на силовых ключах, соответственно на долговечность блока питания.

Если вам было что-нибудь непонятно – оставляйте комментарии и задавайте вопросы, в следующих статьях мы обязательно раскроем все непонятные вопросы и интересные моменты!

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

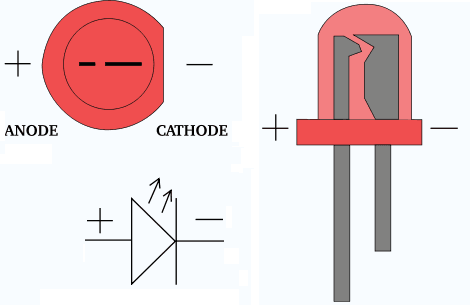

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

Лампочки;
светодиодные ленты;
фонарики;
индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

Как определить полярность светодиода – 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Маркировка SMD-светодиодов, виды, характеристики

Светодиод или светоизлучающий диод — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Освещение – важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами.

В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки из отдельных светодиодов.

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе 5-мм выводных светодиодов. Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

1. Выводные (3, 5, 10 мм – диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

3. COB светодиоды – это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

СМД светодиоды используют в лампах с различными цоколями, прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном на светодиодных лентах, в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.

SMD-светодиоды в своей маркировке содержат свои габаритные размеры – длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 – 3.4В.

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток – 20 мА;

мощность – 0.06 Вт;
световой поток – 5-7 лм;
габариты – 3.5х2.8х1.4 мм;
температура до 80 °C;
на лицевой части корпуса есть срез – с этой стороны катод (минус).

В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.

Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

ток – 3х0.02 А = 0.06 А общий ток при параллельном соединении кристаллов;
мощность – 3х0.06 Вт суммарная до 0.02 Вт;
световой поток – до 20 Лм
габариты – 5х5х1.6 мм;
рекомендуемая температура до 60 °C;
катоды со стороны среза на углу корпуса.

На ленте обычно устанавливают 30 и 60 диодов на метр. Лента с 60 светодиодами типа 5050 потребляет 14.4 Вт/м, может успешно использоваться для освещения. Часто встречается в RGB и в RGBW исполнениях.

SMD 5630 технические характеристики

Светодиоды 5630 современнее и технологичнее, используются в прожекторах, светильниках, устанавливаются на светодиодных лентах. На корпусе 4 вывода.

Распиновку вы видите на рисунке выше, катод со стороны срезанного угла.

Характеристики:

Ток – 0. 15-0.2 А;
Мощность – 0.5 Вт;
Максимальная температура кристалла – 130 °C;
Световой поток 40 Лм.
Габариты 5.6х3х0.75 мм

В лентах чаще всего поставляется 60 шт/м, а также металлических линейках с количеством диодов 72шт, питанием 12В. Такая лента потребляет до 18 Вт/м, можно использовать для основного освещения комнаты, или декоративной подсветки, например в нишах подвесного потолка. Бывают в RGB исполнении.

SMD 5730 – технические характеристики

Очень похожи на предыдущие, выпускаются в версиях 5730-05 и 5730-1, на 0.5 и 1 Вт соответственно. Обладают немного большим световым потоком. В отличие от 5630 у 5730 два вывода, а длина их немного больше.

Характеристики:

ток – 0.15/0.3 А;
мощность – 0.5/1 Вт;
световой поток – 55/110 Лм;
габариты с учетом длины выводов – 5.7х3х0.75 мм.

Вы могли заметить, что у этого и предыдущего светодиода кроме выводов для подключения, на нижней части есть металлическая площадка, она нужна для отвода тепла. Такое конструктивное решение позволило успешно использовать чипы высокой мощности. Кстати это также поможет определить цоколевку светодиода, теплоотвод на них смещен к АНОДУ.

SMD 2835 – технические характеристики

Это не опечатка, маркировку 2835 часто путают с 3528, но это совершенно разные поколения светодиодов. LED 2835 современнее и ярче. Первое отличие, которое бросается в глаза – это площадь покрытая люминофором у 3528 круглая, а у 2835 ближе к прямоугольнику. Световой поток у первых до 40 Лм/Вт, а у 2835 больше 110 Лм/Вт, что в 2-3 раза ярче, при той же потребляемой мощности.

Увеличение мощности вызвало необходимость улучшить теплоотдачу, поэтому корпус 2835 сделали тоньше, а контактные площадки больше. Промышленностью выпускаются на 0.2, 0.5 и 1Вт. Однако не стоит забывать, что чем больше мощность, тем больше выделяется тепла и при таких маленьких размерах это очень важно.

Характеристики:

Ток – 0.06 А;
Мощность – 0. 2 Вт;
Световой поток – 25 Лм;
Рабочая температура – 65 °C;
Габариты – 2.8х3.5х0.95 мм.

На светодиодных лентах монтируются также в количестве 30, 60, 120 штук на метр. Например, лента с плотностью светодиодов 60 шт/м потребляет мощность 4.8 Вт/м, благодаря своим характеристикам гораздо более эффективны в плане энергосбережения и освещения, чем 3528, можно использовать в качестве источника света и декоративной подсветки.

Сводная таблица характеристик SMD 3014, 7020, 3020

Светодиоды которые реже встречаются я решил рассмотреть все вместе в сводной таблице.

Светодиоды 3014 очень компактны, лучше подходят для декоративной подсветки, их внешний вид изображен ниже.

На ленте они выглядят следующим образом. Ленты продаются в стандартных размерностях 30-120 шт//м, встречаются и 240 шт/м, но реже.

Светодиоды 7020 очень яркие, длинные и узкие, что позволяет их плотно смонтировать на плате, встречаются в лентах, на металлических полосках и в прожекторах.

Такие металлические полосы со светодиодами 7020 обеспечивают хороший теплоотвод, что значительно улучшает рабочие условия и увеличивает срок службы.

Лично я скептически отношусь к классическим гибким лентам с 7020-ми из-за высокой мощности светодиодов, однако в продаже имеются такие 60 шт/м.

Заключение

К сожалению, качество большей части led-продукции оставляет желать лучшего. Производители либо пренебрегают схемами включения диодов, либо источниками питания, либо вообще закупают низкосортные подделки для своих приборов. Поэтому я и не стал указывать такой параметр, как индекс цветопередачи. Он сильно зависит от качества люминофора.

Тем более в сети встречается информация о том, что и систему определения CRI индекса цветопередачи научились обманывать, люминофор состоит из таких компонентов, которые формируют световой поток с пиками в спектре на нужных длинах волн для успешного прохождения теста.

Получается, что при высоком индексе реальное различие цветов глазом страдает. Срок службы указывать бессмысленно, у светодиодов он обычно от 30 до 50 тысяч часов, однако сильно зависит от источника питания (вернее качества питания), теплового режима и режима эксплуатации в целом.

Также я не указывал и угол свечения, так как на всех SMD светодиодах он лежит в пределах 105-135°, а самый распространенный – 120°.

В результате напрашивается вывод о том, что такой популярный товар как светодиод на деле оказывает сложно найти надлежащего качества. Если вы хотите получить достойный свет лучше обратить внимание на продукцию проверенных производителей, например OSRAM, Philips, CREE.

Ранее ЭлектроВести писали, что сейчас производители смартфонов и смарт-часов вынуждены адаптировать дизайн устройств под параметры аккумуляторов. Скоро об этом можно будет забыть: аккумулятор любой формы можно создать при помощи дешевого 3D-принтера, используя полимерные «чернила» с функцией проводимости.

По материалам: electrik.info.

Правильное включение светодиода — НТЦ «ОРБИТА»

Светодиод — это диод способный светится при протекании через него тока. По-английски светодиод называется light emitting diode, или LED.

Цвет свечения светодиода зависит от добавок добавленных в полупроводник. Так, например, примеси алюминия, гелия, индия, фосфора вызывают свечение от красного до желтого цвета. Индий, галлий, азот заставляет светодиод светится от голубого до зеленного цвета. При добавке люминофора в кристалл голубого свечения, светодиод будет светиться белым светом. В настоящее время промышленность выпускает светодиоды свечения всех цветов радуги, однако цвет зависит не от цвета корпуса светодиода, а именно от химических добавок в его кристалле. Светодиод любого цвета может иметь прозрачный корпус.

Первый светодиод был изготовлен в 1962 году в Университете Иллинойса. В начале 1990-ых годов на свет появились яркие светодиоды, а чуть позже сверх яркие.
Преимущество светодиодов перед лампочками накаливания не оспоримы, а именно:

* Низкое электропотребления – в 10 раз экономичней лампочек
* Долгий срок службы – до 11 лет непрерывной работы
* Высокий ресурс прочности – не боятся вибраций и ударов
* Большое разнообразие цветов
* Способность работать при низких напряжениях
* Экологическая и противопожарная безопасность – отсутствие в светодиодах ядовитых веществ. светодиоды не греются, от чего пожары исключаются.

Маркировка светодиодов

Рис. 1. Конструкция индикаторных 5 мм светодиодов

В рефлектор помещается кристалл светодиода. Этот рефлектор задает первоначальный угол рассеивания.
Затем свет проходит через корпус из эпоксидной смолы . Доходит до линзы — и тут начинает рассеиваться по сторонам на угол, зависящий от конструкции линзы, на практике — от 5 до 160 градусов.

Излучающие светодиоды можно разделить на две большие группы: светодиоды видимого излучения и светодиоды инфракрасного (ИК) диапазона. Первые применяются в качестве индикаторов и источников подсветки, последние — в устройствах дистанционного управления, приемо-передающих устройствах ИК диапазона, датчиках.
Светоизлучающие диоды маркируются цветовым кодом (табл. 1). Сначала необходимо определить тип светодиода по конструкции его корпуса (рис. 1), а затем уточнить его по цветной маркировке по таблице.

Рис. 2. Виды корпусов светодиодов

Цвета светодиодов

Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый. Синего и белого светодиода немного дороже, чем другие цвета.
Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса. Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

Таблица 1. Маркировка светодиодов

Многоцветные светодиоды

Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками. Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

Светодиоды подключаются к источнику тока, анодом к плюсу, катодом к минусу. Минус (катод) светодиода обычно помечается небольшим спилом корпуса или более коротким выводом, но бывают и исключения, поэтому лучше уточнить данный факт в технических характеристиках конкретного светодиода.

При отсутствии указанных меток полярность можно определить и опытным путём, кратковременно подключая светодиод к питающему напряжению через соответствующий резистор. Однако это не самый удачный способ определения полярности. Кроме того, во избежание теплового пробоя светодиода или резкого сокращения срока его службы, нельзя определять полярность «методом тыка» без токоограничивающего резистора. Для быстрого тестирования резистор с номинальным сопротивлением 1кОм подходит большинству светодиодов если напряжение 12V или менее.

При подключении светодиода необходимо соблюдать полярность, иначе прибор может выйти из строя. Напряжение пробоя указывается изготовителем и обычно составляет более 5 В для одного светодиода. Почему? Как уже ясно из названия, светодиод это не выпрямительный диод, и, хотя свойство пропускать ток в одном направлении у них общее, между ними есть значительная разница. Для того, что светодиод излучал в видимом диапазоне, у него значительно более широкая запрещенная зона, чем у обычного диода. А от ширины запрещенной зоны напрямую зависит такой паразитный параметр диодов, как внутренняя емкость. При изменении направления тока, эта емкость разряжается, за какое-то время, называемое временем закрытия, зависящее от размеров этой емкости. Во время разряда емкости, светодиодный кристалл испытывает значительные пиковые нагрузки на протяжении гараздо большего времени, нежели обычный диод. При последующем изменении направления тока на «правильное» ситуация повторяется. Поскольку время закрытия / открытия у обычных диодов значительно меньше, необходимо использовать их в цепях переменного тока, включая последовательно со светодиодами, для снижения негативного влияния переменного тока на светодиодный кристалл. Если светодиодное изделие не имеет встроенной защиты от переполюсовки, то ошибка подключения также приведет к снижению срока службы. В некоторые светодиоды токоограничивающий резистор встроен «с завода» и их сразу можно подключать к источнику 12 или 5 вольт, но такие светодиоды встречаются довольно редко и чаще всего к светодиоду необходимо подключать внешний токоограничивающий резистор.

Сразу следует предупредить: не следует направлять луч светодиода непосредственно в свой глаз (а также в глаз товарища) на близком расстоянии, что может повредить зрение.

Напряжение питания

Две главных характеристики светодиодов это падение напряжения и сила тока. Обычно светодиоды рассчитаны на силу тока в 20 мА, но бывают и исключения, например, четырехъкристальные светодиоды обычно рассчитаны на 80 мА , так как в одном корпусе светодиода содержаться четыре полупроводниковых кристалла, каждый из которых потребляет 20 мА. Для каждого светодиода существуют допустимые значения напряжения питания Umax и Umaxобр (соответственно для прямого и обратного включений). При подаче напряжений свыше этих значений наступает электрический пробой, в результате которого светодиод выходит из строя. Существует и минимальное значение напряжения питания Umin, при котором наблюдается свечение светодиода. Диапазон питающих напряжений между Umin и Umax называется “рабочей” зоной, так как именно здесь обеспечивается работа светодиода.

Напряжение питания — параметр для светодиода неприменимый. Нет у светодиодов такой характеристики, поэтому нельзя подключать светодиоды к источнику питания напрямую. Главное, чтобы напряжение, от которого (через резистор) питается светодиод, было выше прямого падения напряжения светодиода (прямое падение напряжения указывается в характеристике вместо напряжения питания и у обычных индикаторных светодиодов колеблется в среднем от 1,8 до 3,6 вольт).
Напряжение, указанное на упаковке светодиодов — это не напряжение питания. Это величина падения напряжения на светодиоде. Эта величина необходима, чтобы вычислить оставшееся напряжение, «не упавшее» на светодиоде, которое принимает участие в формуле вычисления сопротивления резистора, ограничивающего ток, поскольку регулировать нужно именно его.
Изменение напряжение питания всего на одну десятую вольта у условного светодиода (с 1,9 до 2 вольт) вызовет пятидесятипроцентное увеличение тока, протекающего через светодиод (с 20 до 30 милиампер).

Для каждого экземпляра светодиода одного и того же номинала подходящее для него напряжение может быть разным. Включив несколько светодиодов одного и того же номинала параллельно, и подключив их к напряжению, например, 2 вольта, мы рискуем из-за разброса характеристик быстро спалить одни экземпляры и недосветить другие. Поэтому при подключении светодиода надо отслеживать не напряжение, а ток.

Величина тока для светодиода является основным параметром, и как правило, составляет 10 или 20 миллиампер. Неважно, какое будет напряжение. Главное, чтобы ток, текущей в цепи светодиода, соответствовал номинальному для светодиода. А ток регулируется включённым последовательно резистором, номинал которого вычисляется по формуле:

R — сопротивление резистора в омах.
Uпит — напряжение источника питания в вольтах.
Uпад — прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются.
I — максимальный прямой ток светодиода в амперах (указывается в характернистиках и составляет обычно либо 10, либо 20 миллиамперам, т.е. 0,01 или 0,02 ампера). При последовательном соединении нескольких светодиодов прямой ток не увеличивается.
0,75 — коэффициент надёжности для светодиода.

Не следует также забывать и о мощности резистора. Вычислить мощность можно по формуле:

P — мощность резистора в ваттах.
Uпит — действующее (эффективное, среднеквадратичное) напряжение источника питания в вольтах.
Uпад — прямое падение напряжения на светодиоде в вольтах (указывается в характеристиках и обычно находится в районе 2-х вольт). При последовательном включении нескольких светодиодов величины падений напряжений складываются. .
R — сопротивление резистора в омах.

Расчет токогораничивающего резистора и его мощности для одного светодиода

Типичные характеристики светодиодов

Типовые параметры белого индикаторного светодиода: ток 20 мА, напряжение 3,2 В. Таким образом, его мощность составляет 0,06 Вт.

Также к маломощным относят светодиоды поверхностного монтажа — SMD. Он подсвечивают кнопки в вашем сотовом, экран вашего монитора, если он с LED-подсветкой, из них изготовлены декоративные светодиодные ленты на самоклеющейся основе и многое другое. Есть два наиболее распостраненных типа: SMD 3528 и SMD 5050. Первые содержат такой же кристалл, как и индикаторные светодиоды с выводами, то есть его мощность 0,06 Вт. А вот второй — три таких кристалла, поэтому его нельзя уже называть светодиодом — это светодиодная сборка. Принято называть SMD 5050 светодиодами, однако это не совсем правильно. Это — сборки. Их общая мощность, соответственно, 0,2 Вт.
Рабочее напряжение светодиода зависит от полупроводникового материала, из которого он сделан, соответственно есть зависимость между цветом свечения светодиода и его рабочим напряжением.

Таблица падения напряжений светодиодов в зависимости от цвета

По величине падения напряжения при тестировании светодиодов мультиметром можно определить примерный цвет свечения светодиода согласно таблице.

Последовательное и параллельное включение светодиодов

При последовательном подключении светодиодов сопротивление ограничивающего резистора рассчитывается также, как и с одним светодиодом, просто падения напряжений всех светодиодов складываются между собой по формуле:

При последовательном включении светодиодов важно знать о том, что все светодиоды, используемые в гирлянде, должны быть одной и той же марки. Данное высказывание следует взять не за правило, а за закон.

Что б узнать какое максимальное количество светодиодов, возможно, использовать в гирлянде, следует воспользоваться формулой

Где:

* Nmax – максимально допустимое количество светодиодов в гирлянде
* Uпит – Напряжение источника питания, например батарейки или аккумулятора. В вольтах.
* Uпр — Прямое напряжение светодиода взятого из его паспортных характеристик (обычно находится в пределах от 2 до 4 вольт). В вольтах.
* При изменении температуры и старения светодиода Uпр может возрасти. Коэфф. 1,5 дает запас на такой случай.

При таком подсчете “N” может иметь дробный вид, например 5,8. Естественно вы не сможете использовать 5,8 светодиодов, посему следует дробную часть числа отбросить, оставив только целое число, то есть 5.

Ограничительный резистор, для последовательного включения светодиодов рассчитывается точно также как и для одиночного включения. Но в формулах добавляется еще одна переменная “N” – количество светодиодов в гирлянде. Очень важно чтобы количество светодиодов в гирлянде было меньше или равно “Nmax”- максимально допустимому количеству светодиодов. В общем, должно выполнятся условие: N =

Все остальные действия по расчетам производятся в аналогии расчета резистора при одиночном включении светодиода.

Если напряжения источника питания не хватает даже для двух последовательно соединённых светодиодов, тогда на каждый светодиод нужно ставить свой ограничительный резистор.

Параллельное включение светодиодов с общим резистором — плохое решение. Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый, что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода. Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

Последовательное соединение светодиодов предпочтительнее ещё и с точки зрения экономного расходования источника питания: вся последовательная цепочка потребляет тока ровно столько, сколько и один светодиод. А при параллельном их соединении ток во столько раз больше, сколько параллельных светодиодов у нас стоит.

Рассчитать ограничительный резистор для последовательно соединённых светодиодов так же просто, как и для одиночного. Просто суммируем напряжение всех светодиодов, отнимаем от напряжения источника питания получившуюся сумму (это будет падение напряжения на резисторе) и делим на ток светодиодов (обычно 15 — 20 мА).

А если светодиодов у нас много, несколько десятков, а источник питания не позволяет соединить их все последовательно (не хватит напряжения)? Тогда определяем исходя из напряжения источника питания, сколько максимально светодиодов мы можем соединить последовательно. Например для 12 вольт — это 5 двухвольтовых светодиодов. Почему не 6? Но ведь на ограничительном резисторе тоже должно что-то падать. Вот оставшиеся 2 вольты (12 — 5х2) и берём для расчёта. Для тока 15 мА сопротивление будет 2/0.015 = 133 Ома. Ближайшее стандартное — 150 Ом. А вот таких цепочек из пяти светодиодов и резистора каждая, мы уже можем подключить сколько угодною Такой способ называется параллельно-последовательным соединением.

Если имеются светодиоды разных марок то комбинируем их таким образом что бы в каждой ветви были светодиоды только ОДНОГО типа (либо с одинаковым рабочим током). При этом необязательно соблюдать одинаковость напряжений, потому что мы для каждой ветви рассчитываем свое собственное сопротивление.

Далее рассмотрим стабилизированную схему включения светодиодов. Коснёмся изготовления стабилизатора тока. Существует микросхема КР142ЕН12 (зарубежный аналог LM317), которая позволяет построить очень простой стабилизатор тока. Для подключения светодиода (см. рисунок) рассчитывается величина сопротивления R = 1.2 / I (1.2 — падение напряжения не стабилизаторе) Т.е., при токе 20 мА, R = 1,2 / 0.02 = 60 Ом. Стабилизаторы рассчитаны на максимальное напряжение в 35 вольт. Лучше не напягать их так и подавать максимум 20 вольт. При таком включении, например, белого светодиода в 3,3 вольта возможна подача напряжения на стабилизатор от 4,5 до 20 вольт, при этом ток на светодиоде будет соответствовать неизменному значению в 20 мА. При напряжении 20В получаем, что к такому стабилизатору можно подключить последовательно 5 белых светодиодов, не заботясь о напряжении на каждом из них, ток в цепи будет протекать 20мА (лишнее напряжение погасится на стабилизаторе).

Важно! В устройстве с большим количеством светодиодов протекает большой ток. Категорически воспрещается подключать такое устройство к включенному источнику питания. В этом случае, в месте подключения, возникает искра, которая ведет к появлению в цепи большого импульса тока. Этот импульс выводит из строя светодиоды (особенно синие и белые). Если светодиоды работают в динамическом режиме (постоянно включаются, выключаются и подмаргивают) и такой режим основан на использовании реле, то следует исключить возникновение искры на контактах реле.

Каждую цепочку следует собирать из светодиодов одинаковых параметров и одного производителя.
Тоже важно ! Изменение температуры окружающей среды влияет на протекающий ток через кристалл. Поэтому желательно изготавливать устройство так, чтобы протекающий ток через светодиод был равен не 20мА, а 17-18 мА. Потеря яркости будет незначительная, зато долгий срок службы обеспечен.

Как запитать светодиод от сети 220 В.

Казалось бы все просто: ставим последовательно резистор, и всё. Но нужно помнить об одной важной характеристике светодиода: максимально допустимом обратном напряжении. У большинства светодиодов оно около 20 вольт. А при подключении его в сеть при обратной полярности (ток-то переменный, полпериода в одну сторону идёт, а вторую половину — в обратную) к нему приложится полное амплитудное напряжение сети — 315 вольт! Откуда такая цифра? 220 В — это действующее напряжение, амплитудное же в {корень из 2} = 1,41 раз больше.
Поэтому, чтобы спасти светодиод нужно поставить последовательно с ним диод, который не пропустит к нему обратное напряжение.

Еще один вариант подключения светодиода к электросети 220в:

Или же поставить два светодиода встречно-параллельно.

Вариант питания от сети с гасящим резистором не самый оптимальный: на резисторе будет выделяться значительная мощность. Действительно, если применим резистор 24 кОм (максимальный ток 13 мА), то рассеиваемая на нём мощность будет около 3 Вт. Можно снизить её в два раза, включив последовательно диод (тогда тепло будет выделяться только в течение одного полупериода). Диод должен быть на обратное напряжение не менее 400 В. При включении двух встречных светодиодов (существуют даже такие с двумя кристаллами в одном корпусе, обычно разных цветов, один кристалл красного свечения, другой зелёного) можно поставить два двухваттных резистора, каждый сопотивлением в два раза меньше.
Оговорюсь, что применив резистор большого сопротивления (например 200 кОм) можно включить светодиод и без защитного диода. Ток обратного пробоя будет слишком мал, чтобы вызвать разрушение кристалла. Конечно, яркость при этом весьма мала, но например для подсветки в темноте выключателя в спальне её будет вполне достаточно.
Благодаря тому, что ток в сети переменный, можно избежать ненужных трат электричества на нагрев воздуха ограничительным резистором. Его роль может выполнять конденсатор, который пропускает переменный ток, не нагреваясь. Почему так — вопрос отдельный, рассмотрим его позже. Сейчас же нам нужно знать, что для того, чтобы конденсатор пропускал переменный ток, через него должны обязательно проходить оба полупериода сети. Но ведь светодиод проводит ток только в одну сторону. Значит, ставим встречно-параллельно светодиоду обычный диод (или второй светодиод), он и будет пропускать второй полупериод.

Но вот мы отключили нашу схему от сети. На конденсаторе осталось какое-то напряжение (вплоть до полного амплитудного, если помним, равного 315 В). Чтобы избежать случайного удара током, предусмотрим параллельно конденсатору разрядный резистор большого номинала (чтобы при нормальной работе через него тёк незначительный ток, не вызывающий его нагрева), который при отключении от сети за доли секунды разрядит конденсатор. И для защиты от импульсного зарядного тока тоже поставим низкоомный резистор. Он также будет играть роль предохранителя, мгновенно сгорая при случайном пробое конденсатора (ничто не вечно, и такое тоже случается).

Конденсатор должен быть на напряжение не менее 400 вольт, или специальный для цепей переменного тока напряжением не менее 250 вольт.
А если мы хотим сделать светодиодную лампочку из нескольких светодиодов? Включаем их все последовательно, встречного диода достаточно одного на всех.

Диод должен быть рассчитан на ток, не меньший чем ток через светодиоды, обратное напряжение — не менее суммы напряжения на светодиодах. А ещё лучше взять чётное число светодиодов и включить их встречно-параллельно.

На рисунке в каждой цепочке нарисовано по три светодиода, на самом деле их может быть и больше десятка.
Как расчитать конденсатор? От амплитудного напряжения сети 315В отнимаем сумму падения напряжения на светодиодах (например для трёх белых это примерно 12 вольт). Получим падение напряжения на конденсаторе Uп=303 В. Ёмкость в микрофарадах будет равна (4,45*I)/Uп, где I — необходимый ток через светодиоды в миллиамперах. В нашем случае для 20 мА ёмкость будет (4,45*20)/303 = 89/303 ~= 0,3 мкФ. Можно поставить два конденсатора 0,15 мкф (150 нФ) параллельно.

Наиболее распространённые ошибки при подключении светодиодов

1. Подключение светодиода напрямую к источнику питания без ограничителя тока (резистора или специальной микросхемы-драйвера). Обсуждалось выше. Светодиод быстро выходит из строя из-за плохо контролируемой величины тока.

2. Подключение параллельно включенных светодиодов к общему резистору. Во-первых, из-за возможного разброса параметров, светодиоды будут гореть с разной яркостью. Во-вторых, что более существенно, при выходе из строя одного из светодиодов, ток второго возрастёт вдвое, и он может тоже сгореть. В случае использования одного резистора целесообразнее подключать светодиоды последовательно. Тогда при расчёте резистора ток оставляем прежним (напр. 10 мА), а прямое падение напряжения светодиодов складываем (напр. 1,8 В + 2,1 В = 3,9 В).

3. Включение последовательно светодиодов, рассчитанных на разный ток. В этом случае один из светодиодов будет либо работать на износ, либо тускло светиться — в зависимости от настройки тока ограничивающим резистором.

4. Установка резистора недостаточного сопротивления. В результате текущий через светодиод ток оказывается слишком большим. Поскольку часть энергии из-за дефектов кристаллической решётки превращается в тепло, то при завышенных токах его становится слишком много. Кристалл перегревается, в результате чего значительно снижается срок его службы. При ещё большем завышении тока из-за разогрева области p-n-перехода снижается внутренний квантовый выход, яркость светодиода падает (это особенно заметно у красных светодиодов) и кристалл начинает катастрофически разрушаться.

5. Подключение светодиода к сети переменного тока (напр. 220 В) без принятия мер по ограничению обратного напряжения. У большинства светодиодов предельно допустимое обратное напряжение составляет около 2 вольт, тогда как напряжение обратного полупериода при запертом светодиоде создаёт на нём падение напряжения, равное напряжению питания. Существует много различных схем, исключающих разрушающее воздействие обратного напряжение. Простейшая рассмотрена выше.

6. Установка резистора недостаточной мощности. В результате резистор сильно нагревается и начинает плавить изоляцию касающихся его проводов. Потом на нём обгорает краска, и в конце концов он разрушается под воздействием высокой температуры. Резистор может безболезненно рассеять не более той мощности, на которую он рассчитан.

Мигающие светодиоды

Мигающий сеетодиод (МСД) представляет собой светодиод со встроенным интегральным генератором импульсов с частотой вспышек 1,5 -3 Гц.
Несмотря на компактность в мигающий светодиод входит полупроводниковый чип генератора и некоторые дополнительные элементы. Также стоит отметить то, что мигающий светодиод довольно универсален — напряжение питания такого светодиода может лежать в пределах от З до 14 вольт — для высоковольтных, и от 1,8 до 5 вольт для низковольтных экземпляров.

Отличительные качества мигающих сеетодиодое:

В некоторых вариантах мигающих светодиодов могут быть встроены несколько (обычно — 3) разноцветных светодиода с разной периодичностью вспышек.
Применение мигающих светодиодов оправдано в компактных устройствах, где предьявляются высокие требования к габаритам радиоэлементов и электропитанию — мигающие светодиоды очень экономичны, т..к электронная схема МСД выполнена на МОП структурах. Мигающий светодиод может с лёгкостью заменить целый функциональный узел.

Условное графическое обозначение мигающего светодиода на принципиальных схемах ничем не отличается от обозначения обычного светодиода за исключением того, что линии стрелок- пунктирные и символизируют мигающие свойства светодиода.

Если взглянуть сквозь прозрачный корпус мигающего светодиода, то можно заметить, что конструктивно он состоит из двух частей. На основании катодного (отрицательного вывода) размещён кристалл светоизлучающего диода.
Чип генератора размещён на основании анодного вывода.
Посредством трёх золотых проволочных перемычек соединяются все части данного комбинированного устройства.

Отличить МСД от обычного светодиода легко по внешнему виду, разглядывая его корпус на просвет. Внутри МСД находятся две подложки примерно одинакового размера. На первой из них располагается кристаллический кубик светоизлучателя из редкоземельного сплава.
Для увеличения светового потока, фокусировки и формирования диаграммы направленности применяется параболический алюминиевый отражатель (2). В МСД он немного меньше по диаметру, чем в обычном светодиоде, так как вторую часть корпуса занимает подложка с интегральной микросхемой (3).
Электрически обе подложки связаны друг с другом двумя золотыми проволочными перемычками (4). Корпус МСД (5) выполняется из матовой светорассеивающей пластмассы или из прозрачного пластика.
Излучатель в МСД расположен не на оси симметрии корпуса, поэтому для обеспечения равномерной засветки чаще всего применяют монолитный цветной диффузный световод. Прозрачный корпус встречается только у МСД больших диаметров, обладающих узкой диаграммой направленности.

Чип генератора состоит из высокочастотного задающего генератора — он работает постоянно -частота его по разным оценкам колеблется около 100 кГц. Совместно с ВЧ-генератором работает делитель на логических элементах, который делит высокую частоту до значения 1,5- 3 Гц. Применение высокочастотного генератора совместно с делителем частоты связано с тем, что для реализации низкочастотного генератора требуется использование конденсатора с большой ёмкостью для времязадающей цепи.

Для приведения высокой частоты до значения 1-3 Гц используются делители на логических элементах, которые легко разместить на небольшой площади полупроводникового кристалла.
Кроме задающего ВЧ-генератора и делителя на полупроводниковой подложке выполнен электронный ключ и защитный диод. У мигающих светодиодов, рассчитанных на напряжение питания 3-12 вольт, также встраивается ограничительный резистор. У низковольтных МСД ограничительный резистор отсутствует Защитный диод необходим для предотвращения выхода из строя микросхемы при переполюсовке питания.

Для надёжной и долговременной работы высоковольтных МСД, напряжение питания желательно ограничить на уровне 9 вольт. При увеличении напряжения возрастает рассеиваемая мощность МСД, а, следовательно, и нагрев полупроводникового кристалла. Со временем чрезмерный нагрев может привести к быстрой деградации мигающего светодиода.

Безопасно проверить исправность мигающего светодиода можно с помощью батарейки на 4,5 вольта и последовательно включенного совместно со светодиодом резистора сопротивлением 51 Ом, мощностью не менее 0,25 Вт.

Исправность ИК-диода можно проверить при помощи фотокамеры сотового телефона.
Включаем фотоаппарат в режим съемки, ловим в кадр диод на устройстве (например, пульт ДУ), нажимаем на кнопки пульта, рабочий ИК диод должен в этом случае вспыхивать.

В заключении следует обратить внимание на такие вопросы как пайка и монтаж светодиодов. Это тоже очень важные вопросы, которые влияют на их жизнеспособность.
светодиоды и микросхемы боятся статики, неправильного подключения и перегрева, пайка этих деталей должна быть максимально быстрая. Следует использовать маломощный паяльник с температурой жала не более 260 градусов и пайку производить не более 3-5 секунд (рекомендации производителя). Не лишним будет использование медицинского пинцета при пайке. Светодиод берется пинцетом выше к корпусу, что обеспечивает дополнительный теплоотвод от кристалла при пайке.
Ножки светодиода следует гнуть с небольшим радиусом (чтобы они не ломались). В результате замысловатых изгибов, ноги у основания корпуса должны остаться в заводском положении и должны быть параллельны и не напряжены (а то устанет и кристалл отвалится от ножек).

Чтобы ваше устройство защитить от случайного замыкания или перегрузки следует ставить предохранители.

Скачать:
1. Програма для автоматического подбора резистора при подключении светодиодов — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту
2. Программа автоматического расчета токоограничивающего резистора светодиода — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту
3. Интернет-ресурс для автоматического расчета и подбора резисторов светодиода — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту

Распиновка 5 мм светодиода, характеристики, прямое напряжение и техническое описание

Нажмите, чтобы увеличить

Конфигурация контактов

Имя контакта	Описание
Анод	Положительный полюс светодиода
Катод	Отрицательный вывод светодиода

Характеристики и технические характеристики

Превосходная атмосферостойкость
5 мм круглая стандартная направленность
УФ-стойкий эпоксидный материал
Прямой ток (IF): 30 мА
прямое напряжение (VF): 1. От 8 В до 2,4 В
обратное напряжение: 5V
Рабочая температура: от -30 ℃ до + 85 ℃
Температура хранения: от -40 ℃ до + 100 ℃
Сила света: 20 мкд

Краткое описание

Светодиод – это двухпроводной полупроводниковый источник света, который излучает свет при активации. Когда на вывод светодиода подается соответствующее напряжение, электроны могут рекомбинировать с электронными дырками внутри устройства и выделять энергию в виде фотонов.Этот эффект известен как электролюминесценция. Цвет светодиода определяется шириной запрещенной зоны полупроводника.

Как использовать светодиод?

Прямое напряжение, необходимое для включения светодиода, зависит от цвета светодиода. Если вы подаете точное значение прямого напряжения, вы можете подключить светодиод непосредственно к источнику. Если напряжение выше, чем используйте сопротивление последовательно со светодиодом, для вычисления значения сопротивления используйте формулу:

  R = (V _S - V _LED * X) / I _LED

Где,
V _S - напряжение питания
V _LED - прямое напряжение светодиода.
X - количество последовательно подключенных светодиодов.
I _LED - светодиодный ток

Проверьте приведенную ниже таблицу для прямого напряжения светодиода в соответствии с его цветом

Цвет светодиода	прямое напряжение
Красный	1.63 ~ 2,03 В
Желтый	2,10 ~ 2,18 В
оранжевый	2,03 ~ 2,10 В
Синий	2,48 ~ 3,7 В
Зеленый	1.9 ~ 4,0 В
фиолетовый	2,76 ~ 4,0 В
УФ	3,1 ~ 4,4 В
Белый	3,2 ~ 3,6 В

Приложения

Индикация
Игрушки и игры
Светотехника
Электронные проекты

2D-модель

Калькулятор светодиодных резисторов

Токоограничивающий резистор, иногда называемый нагрузочным резистором или последовательным резистором, подключается последовательно со светоизлучающим диодом (LED), чтобы на нем было правильное прямое падение напряжения.

Если вам интересно: «Какой резистор мне использовать с моим светодиодом?», Или если вам интересно, какой резистор вы должны использовать с питанием 12 В или 5 В, тогда эта статья поможет.

На схеме выше вы можете увидеть распиновку светодиода. Катод – отрицательная клемма. Это на плоской стороне диода, а вывод короче. Анод положительный и имеет более длинный вывод. Если вам всегда интересно, что является отрицательным или положительным, то приведенная выше анимация поможет тренировать мозг.Вы только посмотрите на него, надеюсь, он утонет …

Калькулятор токоограничивающего резистора

– Серия

прямое напряжение

Прямое падение напряжения обычно обозначается просто как прямое напряжение – это конкретное значение для каждого светодиода. Вы можете получить это из таблицы вашего компонента. Однако, если вы не можете найти спецификацию, вы всегда можете обратиться к таблице, приведенной ниже. Он показывает падение напряжения в прямом направлении для каждого стандартного светодиода по цвету.

Вы также можете измерить его с помощью цифрового измерителя. Практически любой дешевый счетчик имеет эту менее известную возможность.

Как измерить прямое напряжение Vf

Если у вас есть цифровой мультиметр, то вы также можете измерить прямое падение напряжения. На переднем циферблате вашего глюкометра будет значок диода, поэтому просто переместите селекторный переключатель на него и измерьте его! Большинство инженеров не знают об этой функции, поэтому держите это в секрете!

Красный зонд измерителя подключается к аноду, а черный зонд подключается к катодному выводу, который является более коротким проводом.Ваш цифровой измеритель должен предоставлять вам хорошее точное значение, которое вы можете использовать.

Диаграмма по цвету

Цвет светодиода	Прямое напряжение Vf	Прямой ток Если
Белый	3,2–3,8 В	20–30 мА
Теплый белый	3,2–3,8 В	20 от мА до 30 мА
Синий	от 3,2 В до 3,8 В	от 20 мА до 30 мА
Красный	1. От 8 до 2,2 В	от 20 до 30 мА
Зеленый	от 3,2 до 3,8 В	от 20 до 30 мА
Желтый	от 1,8 до 2,2 В	от 20 до 30 мА
Оранжевый	1,8–2,2 В	20–30 мА
Розовый	3,2–3,8 В	20–30 мА
UV	3,2–3,8 В	от 20 мА до 30 мА

Вот диаграмма, показывающая прямое напряжение по цвету для широко доступных светодиодов на eBay.Сейчас они очень дешевы, и вы можете получить сумку светодиодов высокой яркости практически за копейки. Все они доступны в размерах 3 мм, 5 мм и 10 мм. Катодный вывод обычно имеет длину 17 мм, а анод – 19 мм.

Из-за нелинейного характера кривой характеристики диода светодиод работает в очень узком диапазоне параметров прямого напряжения и прямого тока.

Например, красный светодиод имеет типичное прямое напряжение 1,8 В и максимальное прямое напряжение 2.2 В. Он имеет типичный прямой ток 20 мА и максимальный прямой ток 30 мА. Инженеры-электронщики обычно используют типичные рабочие параметры.

Самое замечательное в этих светодиодах то, что все они имеют типичный прямой ток около 20 мА, а это значит, что вы можете применить закон Ома для определения номинала последовательного резистора.

Выбор резистора для использования со светодиодами

360 Ом

*Напряжение питания Vs*	*Vf = 1.8 В*	*Vf = 3,2 В*
3,3 В	75 Ом	5 Ом
5 В	160 Ом	90 Ом
9 В	290 Ом
12 В	510 Ом	440 Ом

Как видно из диаграммы выше, обычно используются два прямых напряжения. Красный, желтый и оранжевый светодиоды попадают в 1.Категория 8 В, а белый, синий, зеленый, розовый, УФ, попадают в категорию 3,2 В.

Таким образом, я составил другую диаграмму, показывающую значения последовательного резистора, необходимые для этих двух категорий падения напряжения. На диаграмме показаны расчетные значения при напряжении питания 3,3 В, 5 В, 9 В и 12 В. Это типичные напряжения, используемые любителями для своих проектов. Просто воспользуйтесь таблицей стандартных значений резисторов, чтобы найти ближайшее из возможных значений.

Пример 1: Синий светодиод имеет типичное прямое падение напряжения, равное 3.2 В, поэтому при напряжении питания 3,3 В требуется резистор 5 Ом. Однако если вы используете напряжение питания 5 В, то потребуется резистор на 90 Ом. Как видите, номинал резистора увеличивается с увеличением напряжения питания.

Пример 2: Если вы используете желтый светодиод, то он имеет типичное прямое напряжение 1,8 В. Следовательно, номиналы резисторов 75 Ом, 160 Ом, 360 Ом и 510 Ом могут использоваться при напряжении питания 3,3 В, 5 В, 9 В и 12 В соответственно.

Формула для расчета номиналов резисторов

Напряжение на шине Vs равно сумме напряжений на светодиоде и резисторе.

Учитывая прямое напряжение диода Vf, напряжение на резисторе равно Vs –Vf.

Учитывая прямой ток, мы знаем, что тот же самый ток течет и по цепи в резисторе. Следовательно, у нас есть вся информация, чтобы использовать закон Ома для расчета номинала последовательного резистора.

Цепь с несколькими светодиодами

– Серия

Несколько светодиодов можно подключать последовательно, однако напряжение питания ограничивает количество светодиодов, которое вы можете установить. Как видите, полное прямое напряжение – это сумма всех прямых напряжений, представленных каждым светодиодом.Очевидно, что суммарное прямое напряжение должно быть меньше напряжения питания. Если вы используете источник питания 12 В, у вас может быть до семи светодиодов последовательно.

Цепь с несколькими светодиодами – параллельная

Правильный способ параллельного подключения нескольких светодиодов выглядит следующим образом. Каждый светодиод имеет собственный резистор ограничения тока.

В этой конфигурации у вас может быть много светодиодов; однако ограничивающим фактором является сила тока, которую может обеспечить источник питания. Полный ток – это сумма всех индивидуальных прямых токов каждого светодиода.

Основные способы использования светодиодной схемы

Мой сын очень заинтересован в светодиодах. Он хочет создать простую схему светодиодного мигающего сигнала. Но мы должны изучить принципы работы светодиода раньше. В электронных схемах используется множество светодиодов.

Что такое светодиод?

Светодиод представляет собой светоизлучающий диод. Это более сложный электронный компонент, чем лампа или лампа накаливания. Светодиоды имеют много цветов для использования. Что важно, они используют очень небольшой ток, 10 мА.

В обычных магазинах электроники есть много типов светодиодов. Но теперь мне нравится использовать в своих проектах электронных схем стандартные светодиоды диаметром 3 мм и 5 мм. Потому что они такие дешевые.

Распиновка светодиода

Это изображение крупным планом 3 мм светодиода и его распиновка. Он имеет полярность как диод. Значит, мы должны связать это правильно или предвзято. Он не загорится при неправильном подключении или обратном смещении.

Когда мы нашли крупный план светодиода.Во-первых, более длинный вывод является положительным (+) или анодным (A). Другой вывод короче, отрицательный (-) или катодный (K).

Но иногда это тот же свинец. Нам нужно смотреть на плоскую сторону светодиода. Всегда указывает катод (К) или минус (-). Значит, другой положительный (+) или анодный (A).

Затем посмотрите на символ светодиода по сравнению с обычным диодом.

Зачем нужны символы? Если вы рисуете схему, если на это уходит много времени, следует использовать символы.

Похоже на диод.Большая треугольная стрелка указывает направление протекающего тока. Маленькие стрелки на схеме указывают на излучаемый свет.

В целом, на диаграмме не отображаются «+» или «-». На нем отображается только буква «К», обозначающая катод, и буква А, обозначающая анод.

А, мы часто используем светодиод с ограничивающим резистором.

Примечание: Я думаю, нам не нужно разбираться в устройстве светодиода. На нашем уровне достаточно просто использовать.

Как проверить светодиод

Для начала, какое напряжение использует светодиод?

Детали, которые вам понадобятся

Красный светодиод 3 мм
Блок питания
Вольтметр в мультиметре

У моего сына на макете красный светодиод 3 мм.Потому что для этого не нужен электрический паяльник. Идеально для него.

Затем он пытается использовать регулируемый источник питания постоянного тока от 1,25 В до 25 В 1 А. Для питания светодиода. Осторожность! Для начала только с 1,25 В.

Теперь светодиод гаснет.
Затем отрегулируйте напряжение до 1,5 В. Но светодиод все равно гаснет (не горит).
Светодиод загорается при напряжении 1,7 В.
Когда он добавляет напряжение до 2,2В, он сильно нагревается.
При 1,8 В светодиоды имеют наилучшее освещение и нормальную температуру

Изучите: соотношение между током и напряжением

Напряжение светодиода

Обычно все светодиоды требуют тока через резистор около 10 мА для небольшого размера ( 3 мм) и 20 мА для 5 мм.Но для каждого цвета требуется разное напряжение.

Красный светодиод: 1,7 В
Зеленый светодиод: 2,3 В
Желтый светодиод: 2,3 В
Оранжевый светодиод: 2,1 В
Синий светодиод: 3,3 В
Белый светодиод: 3,6 В

Это хорошо падение напряжения символа. Потому что это постоянное напряжение.

На блок-схеме ниже. Я покажу вам, как использовать светодиод с батареей 3 В через ограничительный резистор четырех цветов: красный, зеленый, желтый и оранжевый.Они используют разное сопротивление.

Примечание: Вот как найти резистор ограничения тока .

Почему светодиод не светится?

Если подключить светодиод в цепь. Но это не работает. Почему не светится?
Например, две схемы ниже.

Сначала красный светодиод подключен с обратным смещением или неправильным образом.
Во-вторых, для белого светодиода требуется питание 3,6 В. Но теперь у него всего 3 батареи.

Как использовать белый светодиод

Добавляем в цепь еще одну батарею на 1,5 В. Теперь у нас есть батарея на 4,5 В. Таким образом, мы можем использовать их для белых и синих светодиодов.

Как использовать сине-белый светодиод с батареей 4,5 В или 5 В.

Это просто основные принципы использования светодиода. Когда ты делаешь реальные проекты. Это могут быть хорошие идеи для вас.

Пример реального использования LED

Когда мы делаем, мы, вероятно, разбираемся в электронике больше.

DIY простой светодиодный светильник 12v

Светодиодная лампа пользуется большей популярностью, чем обычная лампочка.Потому что он имеет высокий КПД, низкое энергопотребление и, следовательно, термостойкость.

Я покупаю светодиодную лампу 12 В Для использования в автомобилях и для общего использования
Затем я попытался измерить ток, протекающий через нее, всего около 20 мА.

Но иногда нам нужно что-то доработать поблизости. Чтобы использовать возобновляемые, экономичные, не нужно покупать дополнительные, лучше удалить использованные старые.

Пробую использовать другую сверхяркую светодиодную схему.

Как обычно, потребуется напряжение около 1.8V-4V и ток около 10mA. Когда мы хотим сохранить низкое энергопотребление. Так же использовали серию или приводим 3 светодиода последовательно. Если напряжение на каждом из них составляет примерно 3 В, через него протекает ток примерно 10 мА.

Диод используется для защиты обратного напряжения светодиодов, но он снижает напряжение с 12 В до 11,3 В. Как принцип этого.

И используйте резистор R, ограничивающий ток до 3 светодиодов. Вы можете использовать формулу ниже.
R = (11,3V- LEDVolts) / токи светодиодов
– напряжение светодиодов = 3Vx3 = 9V
– токи светодиодов = 10mA
= (11.3 В – 9 В) / 10 мА = 300 Ом
Но я использую 330 Ом 0,25 Вт

Тогда измерьте ток только 9 мА. Если мы используем аккумулятор на 12 В, 500 мАч, мы будем использовать их в течение 50 часов. Это хорошо для экономии.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Светодиодный заголовок

– Полная документация

Распиновка¶

Штифт	Описание
1	Мощность
2	Земля
3	Активность привода

С прошивкой 1. DrvAAct Индикатор питания привода Активность диска XOR.Это приводит к обратному приводу, с таким же затемнением, как у индикатора питания. Активность USB Светодиод горит, при активности USB Любая деятельность Светодиод горит при любой активности (кроме ленты)! (DrvAAct) Инверсия активности диска A, поэтому светодиод гаснет при работе диска, а не горит! (DrvAAct + DrvBAct) Инверсия дисков A и B вместе, поэтому светодиод гаснет при активности, а не горит! (Закон USB) Инверсия активности USB, поэтому при активности USB индикатор гаснет, а не горит.! (Любой акт) Инверсия любой активности, поэтому светодиод гаснет при любой активности, а не горит. IRQ Line Светодиод горит, когда линия IRQ высокий (неактивный)! (Линия IRQ) Инверсия линии IRQ, поэтому светодиод горит, когда линия IRQ имеет низкий уровень (активна)

С введением прошивки 1.18 поведение светодиода можно изменить.

Что означает! (Опция)? ¶

Как видно из таблицы выше, существуют параметры (функции) настройки, которые отмечены как! (Функция). ! (функция) означает, что это обратный результат функции.

Рассмотрим подробнее функцию DrvAAct + DrvBAct . Это означает, что когда есть активность диска A или диска B (вместе), светодиод загорится. Итак, ! (DrvAAct + DrvBAct) будет выполнять функцию, противоположную (обратную) функции DrvAAct + DrvBAct , поэтому светодиод погаснет. когда есть активность на диске A или диске B.

Пример с двумя отдельными светодиодами

Мы используем красный и зеленый светодиоды, красный – это светодиод питания (питание), а зеленый – активность диска (диск). Провод питания к красному светодиоду подключен к верхнему контакту (1), а зеленый светодиод подключен к нижнему контакту (3), и, конечно же, земля обоих светодиодов подключена к контакту заземления (2).

Поскольку есть два отдельных светодиода, мы хотим, чтобы питание всегда было включено, а привод включался только при наличии активности.

Итак, мы используем следующую настройку:

Power => LED Select Top: On
Привод => Светодиод Выбор снизу: DrvAAct + DrvBAct

Чтобы поменять местами цветовое назначение, просто поменяйте настройки между верхним и нижним.

Пример с дуэтом LED¶

Мы используем двойной светодиод, в котором красный и зеленый объединены в одном корпусе, красный – это светодиод питания (питание), а зеленый – активность диска (движение). Провод питания к красному светодиоду подключен к верхнему контакту (1), а зеленый светодиод подключен к нижнему контакту (3), и, конечно же, заземление светодиода подключено к контакту заземления (2).

Поскольку имеется только «один» светодиодный блок, мы хотим, чтобы питание отключалось при работе диска, иначе два цвета будут смешаны с желтым (красный + зеленый).

Итак, мы используем следующую настройку:

Power => LED Select Top: ! (DrvAAct + DrvBAct)
Привод => Светодиод Выбор снизу: DrvAAct + DrvBAct

Чтобы поменять местами цветовое назначение, просто поменяйте настройки между верхним и нижним.

Техническая информация¶

Индикатор питания

На вывод питания подается сигнал ШИМ 260 кГц, сигнал ШИМ делает светодиод менее ярким.U64 имеет встроенный последовательный резистор 220 Ом для понижения тока, подаваемого напряжения 3,3 В.

Светодиод активности диска

ШИМ	Описание
Выкл.	Драйв выключен
1/3	Драйв на
2/3	Дисковод включен + установлена дискета
3/3	Диск включен + Дискета установлена + Двигатель работает

ШИМ = ширина импульса ШИМ-сигнала.

Распиновка
QuinLED-Dig-Quad – quinled.info
QuinLED-Dig-Quad v1r6
909 Q3
GPIO_8266 GPIO_ESP32 Плата Использовать
D3 (IO0) IO17 GPIO0 WLED1490 Кнопка 9011 921 D 9001 922 922 922 922 922 9 Q1 Внешний GPIO (можно опустить вниз)
D2 (IO4) IO21 Q2 Внешний GPIO (можно опустить вниз)
D6 (IO1233) IO19 Внешний GPIO (можно поднять вверх) (реле WLED)
D7 (IO13) IO23 Q4 Внешний GPIO (можно поднять вверх)
D3 (GPIO0) IO17 GPIO0 GPIO0 (можно поднять вверх) (кнопка WLED)
A0 A0 / SVP A0 Аналоговый контакт
D5 (IO14) IO18 DS18B20 Встроенный датчик температуры
D4 (IO2) IO16 LED1 Выход LED1
RX (IO3) RX14 LED RX14 LED
TX (IO1) TX (IO1) LED3 Выход LED3 (избегать для APA102)
D0 (IO16) IO26 LED4 Выход LED4
LED1 – 4 подключаются через однонаправленный переключатель уровня, их нельзя использовать для входов!
Для APA102 рекомендуется Data = GPIO26 + Clock = GPIO3.При запуске 2x APA102 возникают проблемы с доступными выводами
LED GPIO.
* На некоторых мини-платах ESP32 LED2 и LED3 можно поменять местами!
Подключение светодиодной ленты кажется простым, но с увеличением длины становится все сложнее. QuinLED-Dig-Quad был разработан, чтобы упростить прокладку кабелей для средних и крупных установок. Это достигается за счет пропускания через плату довольно большого количества тока и наличия множества (7) положительных и отрицательных точек проводки, проходящих через 5 независимых предохранителей.Это значительно упрощает инжекцию мощности для больших установок, даже если вы, например, используете только один канал данных с ESP8266.
Плата совместима с 5В и 12В. Хотя это не имеет значения при подключении, это может иметь значение при проектировании вашей светодиодной установки. Вообще говоря, цифровая светодиодная лента 12 В может работать с большей длиной и с большим количеством светодиодов, не испытывая такого большого падения напряжения, как их аналоги на 5 В.
Обязательно ознакомьтесь со следующими страницами, Ограничения мощности QuinLED-Dig-Quad.Кроме того, не забудьте проверить требуемую толщину проволоки на странице, чтобы определить, какая толщина кабеля вам нужна для желаемой длины и применения! Также не забудьте обеспечить надлежащее охлаждение светодиодной ленты, хотя с цифровой светодиодной лентой это очень зависит от того, что будет отображаться, случайный цвет не выделяет слишком много тепла, но устойчивый белый свет быстро сожжет ваши светодиоды!
В отличие от аналоговых светодиодных лент, цифровые светодиодные ленты имеют напряжение на положительной и отрицательной шине, но для работы также требуется сигнал данных (или иногда сигнал данных и синхронизации).Хотя мощность может передаваться в обоих направлениях (и предназначена для использования таким образом с подачей мощности), сигналы данных и тактовые сигналы могут следовать только по стрелкам на полосе и, следовательно, являются однонаправленными. Вам не нужно беспокоиться об ухудшении качества данных или тактовых сигналов, потому что каждый светодиод (пиксель / пакет) усиливает их до следующего. Так что просто убедитесь, что при пайке проводов или наложении ленты в конечный пункт назначения, убедитесь, что стрелка указывает в правильном направлении!
В данной версии статьи о расположении выводов и проводке в настоящее время нет схем подключения.Пожалуйста, прочтите статью QuinLED-Dig-Uno (прокрутите вниз до таблицы распиновки) для тех, которые там перечислены. Обычно это применимо к QuinLED-Dig-Quad, за исключением того, что теперь у вас есть больше клемм и предохранителей!
Распиновка 7-сегментного дисплея и работа
Семисегментный дисплей обычно используется в электронных устройствах отображения десятичных чисел от 0 до 9 и, в некоторых случаях, основных символов. Использование светодиодов в семисегментных дисплеях сделало его более популярным, в то время как в последнее время стали использоваться и жидкокристаллические дисплеи (ЖКД).Электронные устройства, такие как микроволновые печи, калькуляторы, стиральные машины, радиоприемники, цифровые часы и т. Д. Для отображения числовой информации, являются наиболее распространенными приложениями. Давайте посмотрим на распиновку 7-сегментного дисплея, чтобы лучше понять.
Распиновка 7-сегментного дисплея
7-сегментный дисплей состоит из семи различных светящихся сегментов. Они организованы таким образом, чтобы формировать числа и символы, отображая различные комбинации сегментов. Двоичная информация отображается с помощью этих семи сегментов.Светодиод или светоизлучающий диод представляет собой диод с P-N переходом, который излучает энергию в виде света, отличается от обычного диода с P-N переходом, который излучает в виде тепла. В то время как ЖК-дисплей использует свойства жидкого кристалла для отображения и не излучает свет напрямую. Эти светодиоды или ЖК-дисплеи используются для отображения необходимых цифр или букв.
Типы 7 сегментов
В основном есть 2 типа 7-сегментных светодиодных дисплеев:
Общий анод: Все отрицательные клеммы (анод) всех 8 светодиодов соединены вместе.Все положительные клеммы оставлены в покое.
Общий катод: Все положительные выводы (катод) всех 8 светодиодов соединены вместе. Все отрицательные термики остаются в покое.
Работа на 7 сегментах
Семисегментные устройства обычно состоят из светодиодов. Эти светодиоды будут светиться при прямом смещении. Яркость светодиодов зависит от прямого тока. Таким образом, эти светодиоды должны светиться с полной интенсивностью прямого тока.Это обеспечивается драйвером и применяется к семи сегментам.
Номер г f e d c b a Шестнадцатеричный код
0 1000000 C0
1 1111001 F9
2 0100100 A4
3 0110000 B0
4 0011001 99
5 0010010 92
6 0000010 82
7 1111000 F8
8 0000000 80
9 0010000 90
Таблица: Отображаемые числа на семисегментном дисплее в общей конфигурации анода
В общей конфигурации катода все меняется.
Номер г f e d c b a шестнадцатеричный код
0 0111111 3F
1 0000110 06
2 1011011 5Б
3 1001111 4F
4 1100110 66
5 1101101 6D
6 1111101 7D
7 0000111 07
8 1111111 7F
9 1001111 4 этаж
Таблица: Отображаемые числа на семисегментном дисплее в общей конфигурации катода
Пример подключения 7-сегментного дисплея к Arduino uno предоставляется для справки.
Эта статья была впервые опубликована 29 декабря 2016 г. и обновлена 4 июня 2019 г.
Распиновка платы светодиода
A19 – LIFX Developer Zone
У меня есть древний джакузи в земле, которым я полностью управляю с помощью SSR, рашпиля и веб-интерфейса. Поэтому, когда моя жена попросила заменить стандартную белую лампу накаливания на лампу RGB с забавными эффектами, я решил, что пришло время проекта.
Теперь эта гидромассажная ванна очень похожа на бассейн в том смысле, что все, включая логику, насосы, обогреватели, фильтры и т. Д., Находится в сарае на расстоянии 20 футов.Все управляется воздушными переключателями. Я могу пропустить провод через кабелепровод, который соединяет ванну с навесом под бетонной плитой. Освещение осуществляется одной лампочкой низкого напряжения за съемной линзой сбоку от ванны. Нет доступа к задней стороне этого nich, поэтому, чтобы получить доступ к свету, вы должны осушить ванну, снять линзу и вытащить лампочку и проводку через отверстие для линзы. Я не могу / не буду использовать сетевое напряжение рядом с ванной, поэтому требовалось решение для низкого напряжения.
Ладно, вот я купил А19 и сразу снес его.Я снял светодиодную плату и припаял более длинные выводы к 13 контактам на ней … затем вставил другой конец проводов в 13-контактную ИС на все еще неповрежденной цоколе лампы. Вуаля, это сработало как шарм, поэтому, по крайней мере, теоретически мы можем сделать следующее:
Основание основной лампы вкручивается в цоколь Эдисона в сарае. Это означает, что рядом с водой нет водопровода, И он находится над землей и может подключаться к Wi-Fi.
Итак, я иду… Я использую два 20-футовых кабеля Cat5, несколько больших радиаторов SSR для светодиодной платы и макет, чтобы все это подключить.Светодиодная плата и радиатор установлены за линзой ванны и соединены с парой cat 5 через трубопровод обратно в навес. Катушка 5 к макетной плате, макетная плата к 13 микросхеме в лампочке … включите ее, и все, что я получаю, – это повторяющееся синее мигание, а лампочка не появляется в моей сети. Тройной проверил мою проводку… без разницы.

GPIO_8266	GPIO_ESP32	Плата	Использовать
D3 (IO0)	IO17	GPIO0	WLED1490 Кнопка 9011 921 D 9001 922 922 922 922 922 9	Q1	Внешний GPIO (можно опустить вниз)
D2 (IO4)	IO21	Q2	Внешний GPIO (можно опустить вниз)
D6 (IO1233)	IO19	Внешний GPIO (можно поднять вверх) (реле WLED)
D7 (IO13)	IO23	Q4	Внешний GPIO (можно поднять вверх)
D3 (GPIO0)	IO17	GPIO0	GPIO0 (можно поднять вверх) (кнопка WLED)
A0	A0 / SVP	A0	Аналоговый контакт
D5 (IO14)	IO18	DS18B20	Встроенный датчик температуры
D4 (IO2)	IO16	LED1	Выход LED1
RX (IO3)	RX14	LED	RX14	LED
TX (IO1)	TX (IO1)	LED3	Выход LED3 (избегать для APA102)
D0 (IO16)	IO26	LED4	Выход LED4

Номер	г f e d c b a	Шестнадцатеричный код
0	1000000	C0
1	1111001	F9
2	0100100	A4
3	0110000	B0
4	0011001	99
5	0010010	92
6	0000010	82
7	1111000	F8
8	0000000	80
9	0010000	90

Светодиод распиновка: как определить где плюс, а где минус?

как определить где плюс, а где минус?

Определяем зрительно

Применяем источник питания

Применение мультиметра

Правильное подключение светодиода: схема включения, распиновка

Немного теории

Распиновка светодиода

Схема включения светодиода

Последовательное соединение

Параллельное соединение

Смешанное

Подключение светоизлучающего диода к сети 220 В

Как запитать диоды от блока питания

Особенности подключения RGB и COB светодиодов

Подключение светодиодов типа COB

Обозначение светодиодов и других диодов на схеме

Диоды, какие они бывают?

Специфичные диоды

Светодиоды и оптоэлектроника

Материалы по теме:

Определяем полярность светодиода. Где плюс и минус у LED

Цоколевка 5мм диодов

Как определить анод и катод у диодов 1Вт и более

Как узнать полярность SMD?

Как определить плюс на маленьком SMD?

Определяем полярность мультиметром

Другие способы определения полярности

Материалы по теме:

Как определить полярность светодиода – 2 простых способа

Визуальный метод определения полярности

Тестирование с применением мультиметра или аккумулятора

Маркировка SMD-светодиодов, виды, характеристики

Правильное включение светодиода — НТЦ «ОРБИТА»

Маркировка светодиодов

Как запитать светодиод от сети 220 В.

Распиновка 5 мм светодиода, характеристики, прямое напряжение и техническое описание

Краткое описание

– Серия

прямое напряжение

Как измерить прямое напряжение Vf

Диаграмма по цвету

Выбор резистора для использования со светодиодами

Формула для расчета номиналов резисторов

– Серия

Цепь с несколькими светодиодами – параллельная

Основные способы использования светодиодной схемы

Распиновка светодиода

Как проверить светодиод

Напряжение светодиода

Почему светодиод не светится?

Как использовать белый светодиод

Пример реального использования LED

DIY простой светодиодный светильник 12v

– Полная документация

Распиновка¶

Что означает! (Опция)? ¶

Пример с двумя отдельными светодиодами

Пример с дуэтом LED¶

Техническая информация¶

QuinLED-Dig-Quad – quinled.info

QuinLED-Dig-Quad v1r6

Распиновка 7-сегментного дисплея и работа

Распиновка 7-сегментного дисплея

Типы 7 сегментов

Работа на 7 сегментах

Эта статья была впервые опубликована 29 декабря 2016 г. и обновлена ​​4 июня 2019 г.

A19 – LIFX Developer Zone

Больше новостей

Добавить комментарий Отменить ответ

Эта статья была впервые опубликована 29 декабря 2016 г. и обновлена 4 июня 2019 г.
