Разбирая на детали старые или нерабочие устройства часто можно найти светодиоды. Однако в большинстве случаем на них отсутствует какая-либо маркировка или другие опознавательные знаки. Поэтому определить их параметры по справочнику попросту невозможно. Отсюда возникает вполне естественный вопрос: как определить параметры светодиода?

Опытные электронщики таким вопросом практически не задаются, поскольку могут с достаточной точностью определить параметры такого полупроводникового прибора, ориентируясь лишь на его внешний вид и зная некоторые нюансы, присущие большинству светодиодов. Эти нюансы рассмотрим и мы.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

1) падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;

2) номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;

3) мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток.

Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Как определить параметры светодиода по внешнему виду?

Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.

Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов. Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

В целом светодиоды подобного типа имеют стандартный размерный ряд, основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.

Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.

Стороны прямоугольника, мм: 3×2; 5×2.

Как определить параметры светодиода мультиметром?

Теперь, когда мы знаем, что номинальный ток многих светодиодов 20 мА, то достаточно просто определить их напряжение опытным путем. Для этого нам понадобится блок питания с регулировкой напряжения и мультиметр. Соединяем последовательно блок питания со светодиодом и мультиметром, предварительно установленным в режим измерения тока.

Блок питания изначально должен быть установлен на минимальное значение. Далее, изменяя величину подводимого к светодиоду напряжения, устанавливаем по показанию мультиметра ток 20 мА. После этого фиксируем значение величины подводимого напряжения либо по штатному вольтметру блока питания либо с помощью мультиметра, установленного в режим измерения напряжения.

Для страховки светодиода лучше последовательно к нему подсоединить резистор ом на 300. Но в этому случае напряжение необходимо фиксировать непосредственно на нем.

Поскольку не у всех есть блок питания с регулировкой напряжения, то можно определять параметры и исправность маломощных светодиодов с помощью следующих элементов:

1. Крона (батарейка на 9 В).
2. Резистор ом на 200.
3. Переменный резистор, он же потенциометр на 1 кОм.
4. Мультиметр.

Испытуемый светодиод соединяем последовательно с постоянным резисторов, потом с переменным, далее с кроной и щупами мультиметра, установленного в режим измерения постоянного тока.

Очередность соединения всех элементов не имеет никакого значения, поскольку цепь последовательная, а это значит, что через все компоненты протекает один и тот же ток.

Изначально переменным резистором следует установить минимальное напряжение, а потом постепенно увеличивать до тех пор, пока ток не достигнет 20 мА. После этого выполняется измерение напряжения.

С помощью рассмотренного способа не получится определить параметры мощного светодиода вследствие протекания значительного тока через резисторы.

В результате чего последние могут перегреться. Однако определить исправность его вполне возможно.

Характеристики светодиодов

Для того чтобы произвести оценку всего многообразия существующих типов твердотельных источников света попробуем сравнить характеристики светодиодов различного назначения.

Общие характеристики, которые можно применить при оценке параметров любых светоизлучающих диодов – это спектр излучения, показатели световой мощности (сила света либо световой поток), вольтамперная характеристика, электрическая мощность светодиода.

Вольтамперная характеристика всех диодов в той или иной мере идентична по своей форме, отличия состоят только в конкретных величинах токов и напряжений, поэтому на ней заострять внимание не будем.

Стандартные индикаторные светодиоды в круглых и овальных корпусах имеют мощности порядка 20-50 мВт и различный спектр излучения, определяющийся типом используемого полупроводника для его изготовления. Типовым представителем таких светодиодов может служить круглый 5 мм  АЛ307 отечественного производства.

Его технические параметры приведены в таблице ниже.

Тип	Спектр излучения	Длина волны, нм	Сила света, мкд	Номинальный ток, мА	Прямое падение напряжения, В
АЛ307 В	зеленый	567	0.4 1.5 6	20	2.8
АЛ307 Г
АЛ307 Н
АЛ307 Б	красный	655	0.9 2.0 6	10	2. 0
АЛ307 К
АЛ307 Л
АЛ307 Д	желтый	590	0.4 1.5 6	10	2.5
АЛ307 Е
АЛ307 Ж
АЛ307 О	оранжевый	610	0.4 1.5 6	10	2.5
АЛ307 Р
АЛ307 М

Поскольку светодиоды индикаторного типа имеют узкий угол свечения, то для оценки используется такой параметр излучения как сила света, измеряющийся в милликанделах [мкд]. АЛ307 имеет по три градации яркости для каждого цвета. Спектр представлен четырьмя цветами.

Светодиоды в корпусах типа «пиранья» позволяют получать большие мощности за счет сниженного теплового сопротивления и отвода тепла на плату сразу через четыре вывода. Корпус «пиранья» также обрел популярность благодаря повышенной механической устойчивости – светодиоды «пиранья» с успехом применяются для изготовления автомобильного света. Практически все крупные производители имеют в своей номенклатуре семейство светодиодов в корпусе «пиранья».

Такие светодиоды обычно называются ультраяркими или сверхяркими. Основные технические параметры светодиодов «пиранья» производства американской компании CREE  приведены в таблице.

Тип	Спектр излучения	Длина волны, нм	Световой поток, лм	Номинальный ток, мА	Прямое падение напряжения, В
CP41B-R	красный	628	7-8	70	2,5
CP41B-А	оранжевый	591	6,5-8	70	2,5
CP41B-B	синий	470	2,5	30	3,6
CP41B-G	зеленый	527	6,5	30	3,6

Угол свечения может быть 40˚, 70˚ или 100˚ в зависимости от модификации, определить которую поможет data sheet производителя.

Корпус «пиранья» позволяет отводить до 200 мВт мощности.

Длина волны, которая приведена в таблице для каждого цвета свечения является доминантной для данного типа светодиода. В действительности же спектр излучения, например, красного светодиода может находиться в диапазоне от 620 до 637 нм.

«Пиранья» может быть и белого свечения. Белые светодиоды изготавливаются путем нанесения желтого люминофора на синий кристалл.

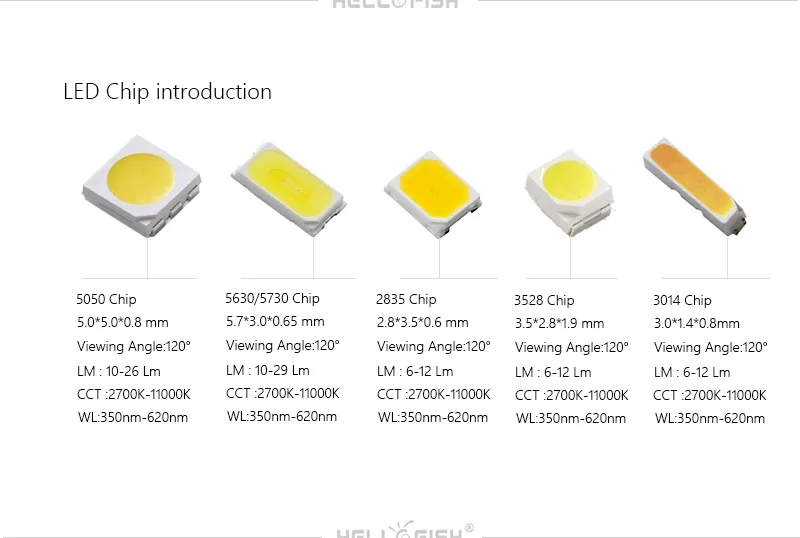

Следующую группу – SMD 5050 – можно отнести уже к категории мощных светодиодов. Как видно из названия это светодиоды поверхностного монтажа с размерами 5×5 мм.

Наименование SMD 5050 – условное, поскольку различные производители дают свое обозначение данному классу светодиодов в соответствии со сложившейся системой. Максимальная мощность достигает одного ватта. На дне корпуса такого светодиода обычно располагается специальная площадка для отведения тепла, хотя в менее мощных модификациях она может и отсутствовать.

Светодиоды SMD 5050 обычно белого цвета свечения, т. к. предназначены для изготовления светильников. Они могут монтироваться как на стеклотекстолитовую, так и на алюминиевую печатную плату. Последняя используется для лучшего отвода тепла при больших мощностях.

Белый спектр излучения подобных светодиодов имеет различные цветовые оттенки. Для них вводится такая характеристика как «коррелированная цветовая температура», которая измеряется в Кельвинах [K].

Угол свечения у них составляет 115˚.

Ниже приведены основные характеристики светоизлучающих диодов CLN6A, как одного из лучших видов в этом классе (полный список возможных исполнений достаточно велик, поэтому приведены два типовых представителя).

Тип	Спектр излучения	Свет-й поток, лм		Номинальный ток, мА	Прямое падение напряжения, В
		Мин.	Макс.
CLN6A-WKW-CJ0L0153	Холодный белый 5500 К	60	101,8	300	3,8
CLN6A-MKW-CH0K0133	Теплый белый 3200 К	51	85,6

Как видно из таблицы спектр излучения влияет на величину светового потока – это правило для всех светодиодов белого свечения.

Для того чтобы точно определить характеристики белого светодиода необходимо знать его полное обозначение, поскольку в нем с помощью так называемых бинов зашифрованы все отличающиеся параметры. Например, светодиод XPEWHT может иметь бин по световому потоку Q5 (107 лм при токе 350 мА), а может R2 (114 лм) и R3 (122 лм). Ошибка или неполная маркировка при заказе может привести к «недостаче» люменов на 14% (если вместо R3 получим Q5). То же можно сказать про спектр излучения. Внимательно изучайте документацию производителя!

Определение светодиодов

LED — конструкция, характеристики, применение

• Калькуляторы
• Задачи проектирования

Войти

Добро пожаловать! Войдите в свою учетную запись

ваше имя пользователя

ваш пароль

Забыли пароль?

Создать учетную запись

Политика конфиденциальности

Зарегистрироваться

Добро пожаловать!Зарегистрируйте аккаунт

ваш адрес электронной почты

ваше имя пользователя

Пароль будет отправлен вам по электронной почте.

Политика конфиденциальности

Восстановление пароля

Восстановить пароль

ваш адрес электронной почты

Поиск

Модифицировано: 17 января 2022 г.

Статьи

СОДЕРЖАНИЕ

Светлый диод (светодиод, светодиод) -тип Semiconductoror Diode , который также, который также, который, как это, так же, как это, так и в Lemiconductoror Diode , который также, как это, так и в Diode -тип Diode. категория оптоэлектронных компонентов. Типичная конструкция светодиода основана на « p-n полупроводниковый кристаллический переход» (подробнее о «p-n переходе» здесь ) . После поляризации светодиода положительным электрическим напряжением (прямое смещение), превышающим его пороговое значение напряжения, он начнет излучать электромагнитное излучение в видимом и инфракрасном спектре света.

Рис. 1. Символ светодиода

Конструкция светодиода

Цвет и длина волны светового излучения, излучаемого светодиодами, тесно связаны с полупроводниковым материалом, из которого они изготовлены. Обычно их изготавливают из соединений (бикомпонентных и многокомпонентных) химические   элементы из 3-й и 5-й группы Периодической таблицы Менделеева (например, GaAs – арсенид галлия, GaP – фосфид галлия, GaAsP – арсенофосфид галлия правым легированием). Элементный состав диода подобран таким образом, чтобы полупроводниковая структура, полученная в процессе , позволяла излучать свет в желаемом спектральном диапазоне. «p-n переходы» светодиодов с GaAs в основном производятся с диффузионный метод . Это обеспечивает высокую квантовую эффективность. Группа соединенных между собой диодов используется в различных типах дисплеев, например, в семисегментных индикаторах.

Светодиоды Разделение по цвету светового излучения

Цвет	Длина волны λ [нм]
Ультрафиолет (УФ)	< 380
Фиолетовый	380 – 435
Синий	435 – 500
Сине-зеленый	500 – 520
Зеленый	520 -565
Желтый	565 – 590
Оранжевый	590 – 625
Красный	625 – 700
Инфракрасный (ИК)	> 700

Плавное изменение длины волны сопровождается аналогичным изменением цвета.

В таблице выше мы разместили диапазоны значений длины волны в порядке длины, чтобы улучшить представление о связи между длиной волны и цветом диода.

Характеристики тока и напряжения светодиода

Характеристики светодиода показывают, что цвет диода влияет на мощность, потребляемую этим светодиодом. Светодиоды , излучающие инфракрасный цвет, потребляют наименьшее количество энергии, тогда как белый цвет потребляет больше всего.  Это связано с тем, что разные диоды имеют разные пороговые напряжения. Вы можете видеть это на характеристиках светодиода  , показанных ниже.

Рис. 2. Группа вольт-амперных характеристик светодиодов, показывающая различия пороговых напряжений при разных цветах светодиодов

Прямое напряжение светодиода

Ассортимент качеств этого семейства светодиодов очень широк, и в настоящее время нет достойного подхода к их сужению и технологическому «приведению» к еще более явному и измеримому виду. Тем не менее, они несколько ограничены (сужены) и охватывают обычные значения путем деления светодиодов на классы, выбора цвета света, так как стандарт для вашей отрасли.

Прямое напряжение светодиода — это минимальное напряжение, при котором светодиод начинает светиться из-за потока тока. Рекомендации по наиболее прямому току, характеризующему подтвержденный диод, видны из примечаний к каталогу, тем не менее, это сложно, особенно если мы не знаем источник диода, так как на светодиоде нет маркировки производителя. В среднем светодиоды будут иметь максимальный прямой ток 20-30 мА, однако многие обычные светодиоды (имеющие линзу) хорошо работают при токе менее 10 мА, многие обычно 2-3 мА. Прямое напряжение светодиода в диоде зависит от тона освещения и, следовательно, от материала, из которого он изготовлен.

Светодиод Принцип работы

Принцип работы светодиода основан на явлении электролюминесценции (выработка электромагнитного излучения под действием электрического поля). Электролюминесценция возникает в результате рекомбинации (аннигиляции) пары носителей (электронов и электронных дырок) в области «p-n перехода». В то время как электроны перетекают с более высокого на более низкий энергетический уровень, рассеивание мощности происходит в виде0060 тепло (безызлучательная рекомбинация – у полупроводников с n-косой энергетической щелью) или свет (излучательная рекомбинация – полупроводники с простой энергетической щелью). Во время этого потока энергия электрона преобразуется в квант электромагнитного излучения .

Гибкие светодиодные дисплеи

Динамичное развитие электроники, которое мы наблюдаем сегодня, было бы невозможно без одновременных исследований в междисциплинарной науке под названием нанотехнологии . Мы дошли до того, что нас уже не удивляют гибкие светодиодные экраны , используемые в телевизорах, мобильных телефонах, смарт-часах или даже в одежде.

Рис. 3. Источник: digitaltrends.com

Устройство в целом (электронная схема и компоненты) заключено в толщиной с бумагу и даже прозрачной фольгой . Быстрый рост технологии OLED также стал одной из причин дальнейшего развития и роста популярности гибкой электроники . Такие решения позволяют пользователям взаимодействовать с такими устройствами на их скручивание , сгибание или складывание в обеих плоскостях . В качестве преимуществ гибкого дисплея мы можем рассмотреть, например. более дешевый производственный процесс, эксплуатация, что может привести к конечной, более низкой цене в магазинах электроники в будущем.

Примеры разновидностей светодиодов

• RGB LED (Red Green Blue LED) – имеет три цвета в «одной коробке», что позволяет генерировать любой цвет,
• IR (Infrared) — излучает инфракрасное излучение, которое используется, например, при передаче данных, а также в старых моделях мобильных телефонов (некоторые из вас могут этого не помнить!),
• HB LED (High Brightness LED) – диоды с повышенной яркостью. Они используются в автомобилях, светофорах, уличных фонарях или во фронтальных велосипедных фонарях.

Светодиод – преимущества

• возможность выбора цвета света (длина волны),
• низкое рабочее напряжение (для работы одиночных светодиодов требуется от 2 до 4 В),
• низкое энергопотребление,
• компонент небольшого размера (по сравнению со стандартной лампой даже очень маленький),
• высокоэффективный,
• низкие потери энергии,
• прочный.

Михал

Инженер электроники и телекоммуникаций с дипломом магистра электроэнергетики. Светодизайнер опытный инженер. В настоящее время работает в сфере IT.

Английский

Назначение, характеристики и возможности светодиодных лент

В последнее десятилетие светодиодные ленты приобрели большую популярность в сфере бытовое и наружное освещение, дизайн интерьера , а также промышленное и рабочее освещение. Эта технология неоднородна, так как предлагает множество специализированных решений. Тем не менее, основными особенностями всех светодиодных лент являются их срок службы

, энергоэффективность и простота реализации в различных приложениях. Каталог TME предлагает широкий выбор этих продуктов, и наши клиенты проявляют постоянный интерес к их возможностям. Ниже мы представляем практический обзор продукции TME из категории светодиодных лент 9.0061, разделенные в зависимости от их:

• производителей;
• цвета;
• технология изготовления;
• цель.

Предложение светодиодных лент

Производители светодиодных лент доступны в TME

Производители, портфолио которых мы собираемся сосредоточить, являются одними из ведущих поставщиков светодиодного освещения. Это специализированные компании, работающие на международных рынках. Первая — азиатская компания WISVA Optoelectronics, продвигающая Светодиодные источники света как эргономичная и гибкая альтернатива традиционным технологиям уже более 12 лет. Вторым поставщиком является iPixel, производитель из Китая, основным направлением которого являются неоновые и светодиодные ленты со спецэффектами, предлагающий полный ассортимент продукции с отличным соотношением цены и качества . Третий достойный внимания бренд — Ledxon, немецкий производитель с обширным портфолио и более чем 30-летним опытом работы в светотехнической отрасли. Ассортимент продукции включает в себя различные светодиодные ленты и постоянно расширяется с точки зрения этого сегмента продукции, в основном на офисное и бытовое освещение . Наконец, что не менее важно, давайте также перечислим здесь WorldSemi, который является одним из бесспорных лидеров в производстве не только программируемых электролюминесцентных диодов, но также (или, может быть, больше всего) драйверов LED RGB, которые на самом деле мировой стандарт в области светодиодного освещения со специальными эффектами .

Цвета светодиодных лент

Наиболее очевидный метод разделения светодиодных лент – это их группировка по цвету излучаемого ими света, а точнее по их цветовым возможностям.

В первую группу входят светодиодные ленты, излучающие белый свет . Их основным параметром является максимальная мощность (на один метр полосы), которая в случае продукции, доступной в TME, находится в диапазоне от 3 Вт до 30 Вт, что соответствует яркости в диапазоне от 80 лм/м до 2912лм/м . Для сравнения, классическая лампочка мощностью 60 Вт излучает свет с интенсивностью около 800 лм. Даже такое простое сравнение прекрасно иллюстрирует энергетическое превосходство светодиодных источников освещения. Мы говорим здесь о свете, излучаемом полосой, питаемой постоянным номинальным напряжением. Благодаря драйверу (источнику питания), который имеет регулируемое напряжение или подает питание в форме широтно-импульсной модуляции, пользователь может точно установить интенсивность освещения и ограничить потребление энергии.

Следует подчеркнуть, что сегмент «белой» светодиодной ленты состоит из широкого диапазона цветовых температур. «Теплый» свет, напоминающий пламя свечи, имеет температуру 1800К. Нейтральное освещение (получаемое при фотографировании со вспышкой) исходит от источников с цветовыми характеристиками ок. 3500-4500К . Самые «холодные» среди светодиодных лент, представленных в каталоге TME, дают белый цвет с температурой 10000K , сравнимой с цветовой гаммой пасмурного дня (белые поверхности становятся голубыми). В некоторых моделях светодиодных лент возможна регулировка цветовых температур (в пределах указанного производителем диапазона), благодаря чему их можно подстраивать под время суток или под индивидуальные предпочтения пользователя.

Второй тип лент, предлагаемых TME, основан на светодиодах, излучающих свет одной строго заданной длины волны, т.е. одноцветных диодов . В каталоге TME представлены изделия, излучающие красных, фиолетовых, голубых, розовых, зеленых, золотых и желтых цветов. Они являются отличным выбором, когда речь идет о дизайне интерьера, рекламе, вывесках и т. д., поскольку для получения цветового эффекта не требуется использование каких-либо специальных контроллеров, что выражается в простоте и энергоэффективности процесса монтажа.

Последним типом освещения в нашем предложении являются светодиодные ленты RGB , которые в последнее время набирают большую популярность. Их цвета можно изменять, изменяя интенсивность красного, зеленого и синего компонентов. В зависимости от выбранной модели пользователь выбирает цвет подсветки по всей длине полосы, на участке, состоящем из 3 RGB-диодов или для каждого RGB-светодиода отдельно ( программируемых полос ). Кроме того, в каталоге TME есть изделия RGBW, каждая модель которых дополнительно оснащена белым светодиодом. Это означает, что серия электролюминесцентных диодов может выступать в качестве стандартного освещения или, при необходимости, может использоваться для создания многоцветных световых эффектов. Такие продукты являются идеальным решением в местах, где требуется гибкая компоновка, напр. витрин или музеев, но чаще всего они используются в развлекательных заведениях или бытовых интерьерах.

Структура светодиодных лент

Технология производства является важным фактором, определяющим различные области применения светодиодных лент. Ниже мы представляем три метода создания этих источников освещения, а также основные характеристики каждого типа.

Светодиодные ленты Classic



Светодиодная лента четко обозначена в местах, где ее можно разделить на участки.

Типичная светодиодная лента представляет собой серию схем, изготовленных с использованием технологии поверхностного монтажа на гибкой поверхности. Эти продукты разработаны таким образом, что позволяют питает цепь, соединяя один ее конец (или два конца, в случае более длинных полос), разделяя ее на секции

, кратные одному модулю, а облегчает монтаж полосы (например, путем применения приклейте к задней поверхности). В некоторых случаях электронные компоненты защищают от факторов окружающей среды, закрывая светоизлучающую сторону прозрачным материалом или помещая полосу в защитное покрытие , что придает изделиям высокий класс защиты IP (IP65 или даже IP67) .

Полосы бывают различной ширины (в предложении TME: от 3,5 до 20 мм ), а наиболее распространенные компоненты имеют длину 8, 10 и 12 миллиметров. Их ключевой особенностью является плотность светоизлучающих компонентов. Традиционная технология позволяет монтировать до 700 светодиодов на один метр . В этом случае полоса может быть разделена на очень короткие участки (и даже укорочена на них).

Эти продукты часто монтируются в специальные углубления в мебели и стенах, где они действуют как незаметный, но эффективный источник основного или дополнительного освещения. Размещение полоски рядом со светлой поверхностью позволяет получить за счет отражения света недорогую,

равномерно рассеянное и приятное освещение дома, на рабочем месте или в общественном учреждении . Классические светодиодные ленты также используются в качестве элементов освещения (реклама отображает ) по для создания предупредительных сигналов , а также для обеспечения дополнительного источника освещения распределительных щитов в промышленных монтажных коробках и т. д.

Классические светодиодные ленты

COB ленты

COB, что означает «чип-на-плате», представляет собой метод монтажа светодиодов непосредственно на плату (в схему), не помещая ее перед этим в корпус SMD.

Светодиодные структуры плотно распределены по поверхности ленты и покрыты флуоресцентным фосфором. Светодиодные конструкции излучают синий свет, который стимулирует фосфор производить белый свет во всем объеме. Благодаря этому устраняется нежелательный контраст между более светлыми пятнами и более темными участками .

Такие ленты немного дороже, однако имеют ряд сильных сторон: дают однородное освещение по всей длине ленты (исключая необходимость в дополнительном рассеивании; излучают свет под широким углом (180° вместо 120°, что характерно для классических полосок) . Благодаря этим преимуществам они используются для контурного или аварийного освещения и в дизайнерских изделиях . Они также популярны в

архитектурном освещении , где они используются для выделения формы здания.



Технология COB позволяет устранить различия между отдельными светодиодными пятнами.

Ленты COB

Ленты «Неоновые светодиоды»



«Неоновая» полоса легко сгибается для получения желаемой формы

В отличие от описанных выше моделей, «неоновые» изделия можно туго сгибать вокруг оси, которая параллельна углу светового пучка . Благодаря этому их можно использовать для создания изогнутых линий , напоминающих классические неоновые огни . Полоски залиты гибким пластиком, что позволяет не только создать иллюзию однородной световой линии, но и делает электронную схему устойчивой к факторам внешней среды (поэтому такие полоски можно использовать на открытом воздухе).

Они бывают разной ширины и цвета и имеют низкое энергопотребление . Благодаря своим свойствам неоновые светодиодные ленты широко используются для создания рекламы в общественных местах, например, вывесок или логотипов . Каталог TME предлагает программируемую версию этих продуктов , благодаря которой пользователи могут создавать привлекательные, многоцветные и анимированные знаки.

Ленты «Неоновые светодиоды»

Светодиодные ленты на практике

Наконец, давайте рассмотрим деление светодиодных лент по назначению. Благодаря своему разнообразию эти источники света используются почти во всех областях, связанных с освещением. При выборе подходящего продукта пользователи должны учитывать свои потребности и ориентироваться на интенсивность , цвет, а также электрические и механические ограничения конкретных элементов .

Освещение для дома и офиса

Фактически каждый тип светодиодных лент можно использовать в качестве источника освещения для дома или рабочего места. Однако наиболее популярным выбором здесь являются изделия, излучающие белый свет. На рынке имеется множество товаров, связанных с освещением, в которых используются светодиодные ленты, например, светодиодные люминесцентные лампы и многие типы ламп (например, кольцевые, рабочие или дизайнерские лампы) . Другим популярным решением является их установка в качестве компонента мебели или рам зеркал, а также в качестве заграждающего света (например, на краях лестницы) и т.д.

Есть несколько преимуществ в пользу использования светодиодных лент в качестве основного источника освещения в домах и на рабочих местах. Прежде всего, они энергоэффективны : современные удлинители, оснащенные надлежащим блоком питания (драйвером), позволяют значительно сократить ваши счета за электроэнергию, особенно если речь идет о просторных помещениях. Еще одним преимуществом является то, что они могут быть встраиваемыми и обеспечивать рассеянное, более естественное освещение, в то же время устраняя яркие, бросающиеся в глаза пятна. Интенсивность освещения на основе светодиодов можно легко изменить, при этом интенсивность света остается стабильной , что особенно желательно, когда речь идет о конференц-залах , учебных классах и т. д. Использование полос RGBW или даже комбинации белого и RGBS полосы, вы можете создать усовершенствованную систему освещения, которую можно расположить так, как вам нравится .

Из-за высокой интенсивности светодиодов светодиодные ленты могут заменить лампочки.

Домашнее и офисное освещение

В промышленности

Когда речь идет о промышленных целях, основной бренд, который следует здесь рекомендовать, — это Lexdon. Они предлагают яркие, эффективные полосы с плотно распределенными светодиодами , что позволяет им равномерно освещать интерьер и уменьшать тени. Их можно использовать в качестве источника освещения как для залов или складов, так и в небольших помещениях, таких как шкафы управления или машины . Они бывают RGB и цветными, поэтому их можно использовать в качестве сигнальных огней или сигнальная лампа (например, для информирования о том, что устройство в данный момент работает, или для обозначения опасной зоны). В зависимости от модели они питаются от сети 12В или 24В.

Высокая яркость была получена путем размещения светодиодов в два ряда.

Промышленные светодиодные ленты

Ленты со спецэффектами



Ленты

RGBW сочетают в себе многоцветные светодиоды RGB с компонентами, излучающими белый свет.

Наконец, мы должны упомянуть одно из ключевых преимуществ светодиодных лент, которое заключается в том, что они могут создавать системы освещения со специальными эффектами. Возможности программируемых RGB-решений или линейки «Неон» позволяют легко создавать привлекающую внимание рекламу или вывески, а также обеспечивать уютное освещение в клубах, ресторанах, кинозалах и различных интерьерах, в том числе домашних .
