Содержание

Подключение светодиодной ленты к 220В по схеме

Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

  • 12В, самый популярный вариант;
  • 24B, принцип подключения такой же, как у 12V;
  • 220B, совершенно другая схема питания и подключения, не путайте.

Основные правила:

  1. соблюдаем полярность;
  2. не используем блоки питания с другим напряжением;
  3. во влажные помещения делаем герметичные соединения;
  4. не делаем последовательное длиной более 5 метров;
  5. отрезки длиной более 5 м. только параллельно.

Содержание

  • 1. Подключение ленты на 220 вольт
  • 2. Схема подключения ленты для дома на 12В и 24V
  • 3. Правильное подключение RGB
  • 4. Как припаять провода к светодиодной ленте
  • 5. Коннекторы, соединители, комплектующие

Подключение ленты на 220 вольт

Схема включения на 220В

От низковольтных отличается полярным питанием на 220V.

Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

Выпрямитель на 700W

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений.

Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м.

, другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Правильное подключение RGB

Схема для RGB

Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

Последовательное соединение РГБ между собой до 5м.

Схема последовательного питания для удлинения трехцветной.

Использование RGB усилителя для  очень длинных светодиодных лент

При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

Видео инструкция, как подключить РГБ дома самостоятельно.

Как припаять провода к светодиодной ленте

..

Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

Контактные площадки

Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

Видео урок, как припаять.

Коннекторы, соединители, комплектующие

Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

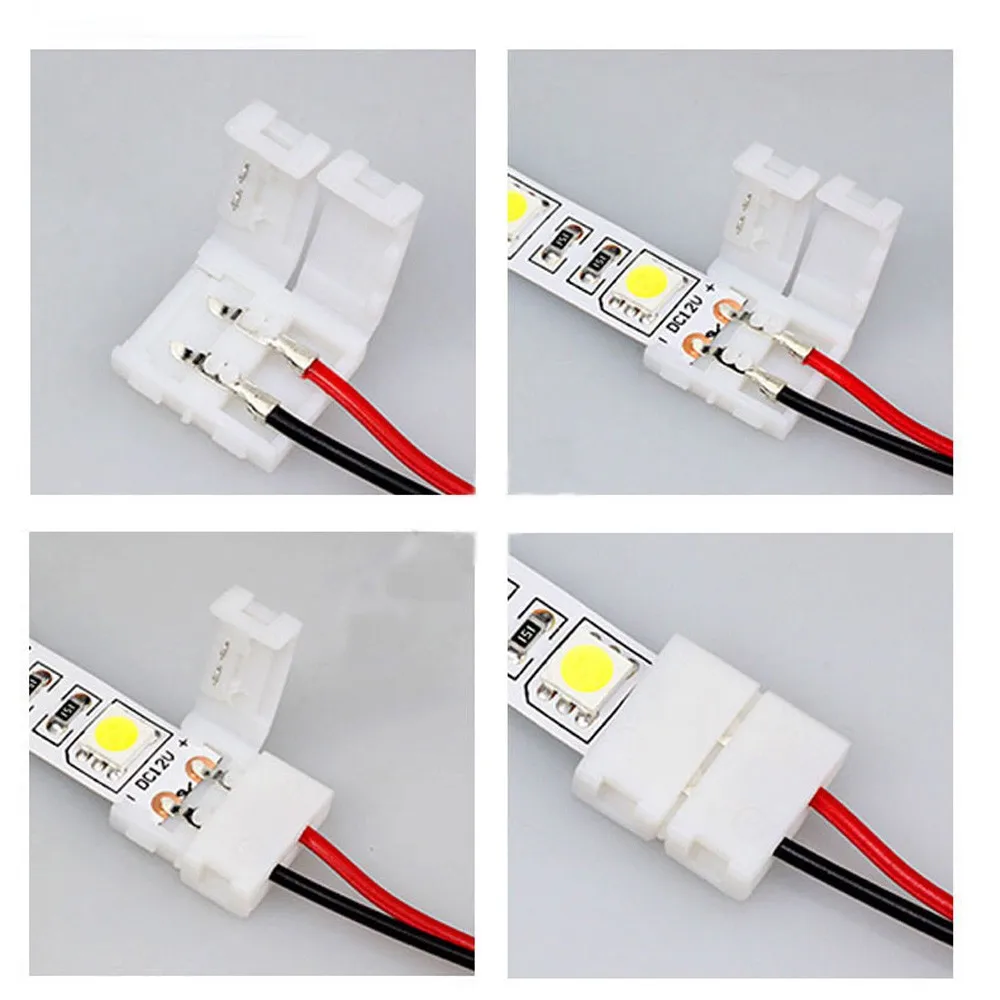

Коннектор изнутри

Различные виды коннекторов

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:
  • SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
  • RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

  • Внутренний (в помещениях, лента не защищена от влаги).
  • Уличный (снаружи помещений, лента влагозащитного исполнения).
Советы и подготовка к монтажу
  • С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
  • Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
  • Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
  • Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
  • Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
  • Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
  • Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
  • Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
  • Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
  • Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
  • При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
  • В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.
Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты
Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа
  • Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.


На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

  • Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
  • Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
  • Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты
Преимущества
  • Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
  • Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
  • Малый расход энергии, по сравнению с другими приборами освещения.
  • Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
  • Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
  • Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
  • Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.
Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

Подключение одноцветной светодиодной ленты

Светодиодная лента представляет собой гибкую печатную плату, шириной 8-10мм, толщиной 2—3 мм с расположеными на ней SMD светодиодами. В продажу они поступают в виде бабин (катушек) длинной до 5 метров, установка светодиодной ленты имеется ряд особенностей.

Выбор светодиодной ленты

Световой поток (Яркость)

  • от 600-900lm/m - декоративное освещение
  • >900lm/m - основное освещение

Степень защиты

  • ip20 - открытые ленты. smd чипы расположены прямо на гибкой плате
  • ip65 - влагозащитные ленты. Светодиодная лента с одной из сторон покрыта силиконом, для предотвращения отсыревания и попадания влаги на плату
  • Ленты герметичные IP68, целиком изолированы в силиконовой трубке

Производитель чипа

Самые лучшие чипы - это EPISTAR, OSRAM, SAMSUNG, SHARP. Очень часто встречаются производители, которые выдают свои (китайские) чипы за чипы фирм более успешных и крупных компаний, поэтому надо быть осторожными в выборе поставщика (интернет магазина). Мы предпочитаем сотрудничать с фирмой ULIGHT - это единственный дистрибьютор светодиодных лент HOKASU, разработанных в Японии, на территории РФ.

Расчеты и подбор необходимых компонентов

Самое главное в установке светодиодной ленты это правильный выбор необходимого блока (блоков) питания. Будьте осторожны при выборе блока питания! При неправильно подобранной мощности - блок питания начнет дико греться и в конце концов сгорит, возможно, прихватив с собой вашу квартиру.
Для того, чтобы правильно подобрать блок питания для установки светодиодной ленты вам необходимо знать:
Мощность блока питания вычисляется по формуле: P = m*Pl+20%

Монтаж светодиодной ленты

Вам следует знать, что светодиодная лента очень сильно греется и поэтому, для обеспечения безопасности и продолжительной работы ее необходимо клеить на теплоотводящуюю поверность (алюминиевый профиль). Для установки светодиодной ленты достаточно снять защитный слой, приклеить ее в нужное вам место и подключить.
Т.к сегменты светодиодной ленты соединены между собой параллельно, токопроводящие дорожки рассчитаны на мощность всех светодиодов, расположенных на ней. В силу этих обстоятельств есть одно очень важное условие, которое необходимо соблюдать при монтаже светодиодной ленты, собирая схему подключения. Нельзя подключать последовательно участки светодиодных лент так, чтобы их общая длина превышала 5 метров. Иначе токоведущие дорожки ленты просто не выдержат токовой нагрузки, перегреются и перегорят – лента выйдет из строя.

(схема подключения светодиодных лент – как надо и как не стоит)

Если мощности одного блока питания не достаточно, чтобы запитать всю светодиодную ленту сразу, то можно применить схему подключения с использованием нескольких блоков питания:

(схема подключения светодиодных лент с двумя и более блоками питания)

Такая схема также может пригодиться, если один блок для питания всей подсветки слишком габаритный из-за большой мощности и не помещается в специальную нишу. При такой схеме, каждый из двух и более блоков питания будут иметь меньшие габариты и легко смогут спрятаться. Однако стоимость реализации такой схемы может возрасти. Два блока питания будут стоить дороже, чем один, даже если их общая мощность не превышает мощность одного блока питания.
Тут также стоит отметить, что провода на стороне 220 В достаточно также применить сечением не более 0,75 мм.кв. (но и не меньше для механической прочности)

К сожалению, в данной статье мы не можем осветить все проблемы и сложности возникающие при профессиональном монтаже светодиодной ленты освещения. Поэтому рекомендуем обращаться к волшебникам-специалистам за плечами которых многолетний опыт создания уникального образа освещения.
Мы предлагаем профессиональный монтаж светодиодной ленты!
Светодиодное освещение - это безопасность, экологичность, современный дизайн, простое управление и экономия денежных средств.

Схемы подключения RGB ленты | Ledcountry.

ru

Подключение RGB ленты: важные нюансы эксплуатации, элементы в системе, рекомендации по установке в домашних условиях

Если вы решили оформить домашний интерьер с помощью светодиодной ленты разных цветов, вам необходимо ответить на множество вопросов, например, по поводу подбора контроллера, прочих элементов в цепи, или как подключить светодиодную разноцветную ленту RGB. Почему при подключении данной модификации осветительного оборудования возникает так много сложностей? Потому что одноцветные модели присоединяются исключительно к блоку питания при подключении, а вот для многоцветных агрегатов потребуется дополнительное приобретение контроллера и усилителя. Ниже мы рассмотрим основные моменты, которые необходимо знать каждому покупателю, желающему осуществить отделку с помощью ленты RGB.

Основные элементы, необходимые для подключения RGB ленты светодиодной

Выполнить установку любой модели RGB-ленты самостоятельно возможно после того, как вы сможете определить, насколько она будет протяженной. Именно от этого параметра будет зависеть подходящее устройство для цепи оборудования и подбираться схема. Покупать контроллер требуется исходя от характеристик светового оборудования – они должны соответствовать. Если говорить об элементах системы, то вам потребуется приобрести:

  • Саму ленту RGB.
  • Контроллер, подходящий к разноцветной диодной ленте.
  • Блок питания.
  • Усилительный механизм.

Для чего нужен каждый из представленных элементов? Блок питания требуется для того чтобы преобразовывать стандартное напряжение 220 вольт в сети в напряжение, необходимое светодиодной полосе. Его уровень может составлять от 6 и выше вольт. Подключить контроллер к светодиодной ленте необходимо, чтобы осуществлять цветовое свечение диодов. Усилитель потребуется в том случае, если вы желаете осуществить подключение RGB ленты, длина которой будет больше, чем пять метров, одновременно.

Поэтапный алгоритм и схема подключения светодиодной ленты RGB

Если вы хотите самостоятельно подключить RGB светодиодную ленту, вам необходимо воспользоваться следующим алгоритмом:

  1. Подготовка поверхности. Локация, где предполагается размещение ленты, необходимо выровнять и обезжирить с помощью растворителя. Желательно, чтобы этот материал хорошо проводил тепло, чтобы лента не нагревалась слишком сильно. Если вы решили отдать предпочтение стальной или алюминиевой поверхности, рекомендуется уберечь ее электроизолятором.
  2. Монтировать ленту на поверхность. Для этого нужно просто ее приклеить. Одна из сторон изделия для освещения самоклеющаяся, поэтому вам потребуется ликвидировать защитную пленку и аккуратно наклеить изделие на подобранное место. Важно помнить: степень изгиба не должна быть больше 1,5-2 см. Иначе системе может быть нанесен непоправимый вред при эксплуатации, сильно уменьшится срок ее работы. Если вам требуется отрезать участок изделия, выполняйте работу по пунктиру, указанному компанией-производителем. Соединить два участка ленты между собой можно воспользовавшись паяльником либо коннектором.
  3. Соберите систему. Соедините RGB ленту с контроллером - сделать это также можно с помощью паяльника или коннектора, исходя из модели последнего. Проведите шнуры к блоку питания: плюсу соответствует алый цвет, а минусу – темный. Подключение шнуров к контролирующему механизму должно выполняться соответственно цветам, которые обозначаются в аббревиатуре.

Можно ли подключить RGB ленту без контроллера? Да, однако, в этом случае должен быть использован пульт дистанционного управления.

Схемы подключения

Как подключить блок питания к светодиодной ленте?

Главный нюанс при подключении светодиодной ленты в различии напряжений. Светодиодная лента рассчитана на постоянное напряжение 12В, в то время как в розетке(или щитке) 220В переменного напряжения. Для преобразования напряжения сети до 12В постоянного тока, необходимо использовать блок питания 220В-12В.

Светодиодная лента представляет из себя цепочки из трех последовательно соединенных светодиодов. Данная конструкция позволяет отрезать необходимое количество ленты и каждый отрезок может работать независимо друг от друга.

Для подключения ленты к блоку питания можно использовать провод сечением порядка 1,5 мм2, этого будет вполне достаточно, так как светодиодные ленты потребляют относительно небольшую мощность.

Концы проводов одной стороной припаивают к ленте (там, где это отмечено на схеме), а другой стороной соответственно полярности подключают к выводу блока питания.

Блок питания подключается к сети 220В тремя проводами (часто двумя). Коричневый провод это фазный, а синий нулевой. Желтый провод заземления. Конечно, можно обойтись и без него, но крайне желательно использовать его для собственной безопасности. Красный (+) и черный (-) провода питают саму ленту.

Также на блоке питания обычно имеется регулировочный винт, вращая который можно изменять постоянное напряжение на выходе, то есть на ленте. С помощью мультиметра, определяем величину выходного напряжения и вращением винта стараемся добиться значения около 12В. Если напряжение будет выше, то срок работы ленты может сократится из за повышенного тока.

Важно! Соблюдайте меры предосторожности при работе с электрическими установками. Если у вас не имеется опыта в электромонтажных работах, доверьте это дело специалисту.

Схема подключения светодиодной ленты к блоку питания

Для подключения небольшого количества ленты, подойдет схема представленная ниже. Два или более отрезка ленты подключаются параллельно друг другу.

При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.

Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.

На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.

Подключение светодиодной ленты на реальном примере

Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.

В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.

Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).

  • Просмотров:
  • Как подключить светодиодную ленту Uniel — Uniel



    Использование светодиодов для освещения и подсветки интерьера в виде гибких лент становится все более популярным среди самого широкого круга потребителей. Одно из преимуществ светодиодов в таком виде - это возможность самостоятельно и оперативно решить проблему комфортного освещения и создать уникальный дизайн в своей квартире или загородном доме. Давайте разберемся, что нужно знать о подключении светодиодной ленты, чтобы установить ее самостоятельно.



    Одноцветные и многоцветные светодиодные ленты

    Светодиодная лента Uniel представляет собой гибкую печатную плату с диодами (так называемыми SMD-светодиодами). При производстве светодиодной ленты Uniel используются два типа светодиодов, это однокристальные светодиоды SMD3528 либо трехкристальные светодиоды SMD5050.

    Однокристальные диоды SMD3528, как вы уже поняли, состоят из одного кристалла, конкретной цветовой температуры, и значит, светят одним цветом. Трехкристальные светодиоды SMD5050 содержат, в свою очередь, три кристалла. Это кристаллы либо одинаковой цветовой температуры (тогда это монохромная светодиодная лента), либо трех разных цветов: красного, зеленого и синего (тогда это многоцветная светодиодная RGB-лента).

    Степень защиты светодиодной ленты

    Что означают индексы защиты IP, указанные на упаковке со светодиодными лентами, IP20 - продукция защищена от воздействия инородных тел среднего размера; защита от влаги отсутствует; IP33 - это защита от инородных тел небольшого размера, а также от капель воды, падающих под углом до 60 градусов к вертикали. IP65 - эта степень защиты подразумевает пыленепроницаемость светодиодной ленты, защиту от водяных струй с любого направления, причем, допускается попадание сильной струи воды. IP67 - пыленепроницаемость; несмотря на то, что это самая высокая степень защиты, постоянная работа в погруженном в воду состоянии не предполагается.

    Светодиодную ленту на самоклеящейся основе мы рекомендуем использовать для освещения жилых и общественных помещений, для декоративной подсветки подвесных и натяжных потолков. А также для выделения отдельных элементов в интерьере - от шкафов и ниш до потолков. Влагозащищенные ленты с высокой степенью защиты в силиконовой оболочке (или полиуретановом рукаве) идеально подходят для уличного и ландшафтного освещения, для подсветки фасадов и контуров зданий, освещения уличных витрин, автомобильных частей, разнообразной наружной рекламы, а также декоративных прудов, фонтанов, ванных комнат.

    Что касается непосредственно подключения светодиодной ленты, получить отрезки необходимой длины вы легко сможете, разрезав ленту по отметкам, специально изображенным на её поверхности. Подклеивать под светодиодную ленту какую-либо подложку или основу нет необходимости. Лента на самоклеящейся основе вообще не требует никаких дополнительных усилий для закрепления на поверхности - просто снимите защитный слой и приклейте ленту в нужное место. Влагозащищенные ленты удобно закреплять с помощью специальных пластиковых скоб-креплений. Обратите внимание, что закреплять отрезки ленты на поверхности необходимо в самом конце установки, уже после того, как вы собрали ленты вместе и подключили источник питания.



    Как выбрать источник питания Uniel

    Установка светодиодной ленты Uniel производится с помощью источника питания, так как ленты рассчитаны на работу от постоянного тока при напряжении 12 или 24 В (это обеспечивает значительную экономию электричества, а также безопасную работу светодиодов непосредственно возле воды и легковоспламеняющихся предметов). Для установки многоцветных светодиодных RGB-лент необходим свой специальный источник питания - трехканальный контроллер Uniel (поставляется в комплекте). Подбирать источник питания нужно исходя из мощности светодиодной ленты и её метража. Умножьте показатель количества Вт/м с упаковки светодиодной ленты на длину всех её отрезков и добавьте запас в 25%, - это и будет требуемая мощность для источника питания.

    Источник питания для светодиодной ленты

    Выбор источника питания - особенно ответственный момент, поскольку именно от качества питания напрямую зависит качество работы, а также срок службы светодиодных лент. Помните, перепады и скачки напряжения чрезвычайно плохо влияют на работу светодиодов, поэтому для их работы очень важно обеспечить стабильный диапазон рабочего напряжения. Кроме того, источники питания позволяют достичь долговечной работы светодиодов без вредного для человеческого глаза мерцания света.

    Схемы подключения светодиодных лент:


    Аксессуары для светодиодных лент

    Установку светодиодных лент существенно облегчат аксессуары, специально предназначенные для герметичной защиты обрезанных концов лент, для соединения лент с источниками питания и между собой (если вы хотите обойтись без пайки вручную), а также для фиксации лент на поверхности. Вы можете использовать заглушки, чтобы защитить обрезанный край ленты; коннекторы и клеммы - для жесткой или гибкой сцепки отрезков ленты между собой или с блоком питания; крепления для фиксации ленты на поверхности.

    LED-контроллеры с пультом дистанционного управления

    Кроме источников питания, для эффектного светодиодного освещения вам понадобятся и специальные источники питания, так называемые контроллеры. Они позволяют управлять светодиодным освещением с помощью дистанционного пульта управления. Существует три типа контроллеров. Контроллеры ULC-R21-RGB предназначены для управления многоцветными лентами RGB. Эти устройства обеспечивают смешение трех основных цветов светодиода (красного, зеленого, синего) в различных пропорциях, что позволяет получать большое количество оттенков освещения. В RGB-контроллере 15 предустановленных программ, которые позволяют менять цветовую гамму источника света. Также возможен ручной режим выбора цветов и оттенков с помощью сенсорного кольца. Светодиодные контроллеры ULC-R22-DIM регулируют яркость одноцветных лент, имеют 8 уровней регулировки яркости светового потока. Наконец, контроллеры ULC-R23-CTB, которые управляют мультибелыми источниками света. С их помощью можно регулировать как яркость светового потока, так и смену цветовой температуры.

    Светодиодные ленты "Готовые решения"

    Для тех потребителей, кто не имеет возможности разбираться с тонкостями подключения светодиодных лент, существует отличный выход из положения " светодиодные ленты "Готовые решения". Они не требуют приобретения никакого дополнительного оборудования для подключения, так как оно уже входит в комплект (катушка ленты 5 м). Лента представлена в широкой цветовой гамме: теплый белый свет (3 000 К), дневной свет (6 500 К), синий, зеленый, красный, желтый цвета, RGB ; и имеет две степени защиты: IP20 и IP54. Светодиодные ленты RGB поставляются в комплекте с контроллером, источником питания и пультом ДУ. Вам только останется включить набор "Готовые решения" в розетку! Светодиодные ленты Uniel - это идеальное решение, если вам нужна эффектная, приятная глазу подсветка в квартире, жилом доме или на придомовой территории.

    Светодиодные ленты Uniel просто и удобно монтировать. Гибкость, клеевая основа и возможность деления ленты на отрезки существенно упрощают ее монтаж и позволяют реализовывать любые световые решения. Светодиодные ленты экологически безопасны, не содержат тяжелых металлов и не требуют специальной утилизации, а значит, вы сможете использовать их в любых жилых помещениях, в том числе в спальне и в детской.

    Посмотреть видео "Как подключить светодиодную ленту"

    Почему нельзя подключать более 5м ленты последовательно.

    При подключении светодиодной ленты, общим правилом является то, что «нельзя включать более 5м ленты в длину». Разберем подробнее, откуда взялась такая рекомендация.

    Проводники, по которым течет ток к светодиодам, не идеальны. У них есть небольшое сопротивление, но его достаточно, чтобы небольшая часть напряжения «осела» от большого тока потребления. Это «осевшее» напряжение, кроме прочего, вызывает разогрев проводника.


    К светодиодам, находящимся на дальнем от запитанного конца ленты, доходит уже не 12В, а меньше. В случае длины 5 м, это может быть менее 11В. Понятно, что концы ленты будут иметь разную яркость, здесь справа — начало ленты, слева — конец:


    Если подключить еще 5 м ленты, эта ситуация ухудшится, и на выходе первых 5 метров ленты может уже быть даже 10В. Второй 5-и метровый участок будет изначально запитан не от 12В а 10-11В, и иметь низкую яркость. При этом, «осевшие» 2В будут разогревать первые 5м ленты, а точнее говоря — ее начало (бОльшая часть напряжения упадет именно на начальном участке ленты, т. к. там будет максимальный ток — сумма токов всех диодов 10-метровой ленты). Это значительно уменьшит срок службы светодиодов, а в некоторых случаях может привести к перегоранию проводников гибкой печатной платы. Кроме того, яркость свечения диодов на конце 10-метровой ленты будет значительно ниже номинальной, и при стыковке с началом другого куска ленты разницы свечения будет сильно заметна.

    На фото конец и начало 10-и метрового куска ленты в одном профиле:


    Как видно, разница в яркости неудовлетворительна. В данном случае, для примера взята лента 5050-60led, которая имеет довольно большую мощность. В случае использования ленты меньшей мощности, разница будет меньше, но и она может бросаться в глаза на стыке яркого и тусклого участка.

    Чтобы этого не происходило, 5-и метровые участки ленты подключают отдельно каждый, или к своему блоку питания, или к общему для всех:


    При этом удаленные от блока питания участки ленты не следует подключать тонким проводом — на нем тоже упадет некоторое напряжение. В случае провода длиной 5-10 м, и нагрузки на него 4...5 А, желательно выбирать сечение более 1.5 мм2

    Как соединить светодиодные ленты: полное руководство

    В светодиодных лентах так много всего, что можно полюбить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении. Они очень разнообразны по цвету и размеру. Гибкие светодиодные ленты помогут осветить необычные места, недоступные для традиционных источников освещения. И они позволяют вам проявлять творческий подход к вашим проектам освещения.

    Представьте, что вы работаете над домашним проектом акцентного освещения в своем доме с использованием традиционных источников света.Мучительно, не правда ли? Однако покупка и подключение светодиодных лент избавят вас от лишних хлопот и помогут реализовать ваши творческие мечты об освещении.

    Выбрать гибкие светодиодные ленточные светильники для освещения вашего помещения совсем несложно. Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов. Читайте дальше, чтобы узнать больше о том, как подключить и установить светодиодные ленты .

    Как соединить светодиодные полосы друг с другом

    Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные полосы друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных лент. Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные укромные уголки и трещины. Есть два способа соединения светодиодных лент между собой:

    1. Закрепление

    Самый простой способ соединить две светодиодные ленты вместе - использовать соединительный зажим для светодиодных лент. Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот клип может принимать разные формы:

    а). Разъем для светодиодных лент Hippo Buckle: Разъем для световых полос Hippo Buckle позволяет легко соединять две светодиодные ленты друг с другом.Этот разъем имеет место для светодиодных лент на каждом из двух концов. Вам просто нужно прикрепить один конец ленты к коннектору пряжки бегемота, чтобы соединить две ленты вместе. «Застежка» на соединителе удерживает полоски на месте после установки.

    Источник: Elstar

    С помощью этих разъемов можно соединить две ленты вместе или даже подключить светодиодную ленту к источнику питания. В любом случае эти разъемы помогут вам увеличить расстояние, которое могут эффективно покрыть светодиодные ленты.Вы можете использовать этот разъем для подключения одноцветных светодиодных лент и лент RGB.

    б). Разъем для светодиодных лент без пайки. Хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, в них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот здесь и пригодится этот больший разъем для светодиодных лент без пайки. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

    Этот разъем можно использовать для подключения одноцветных светодиодных ленточных светильников и светодиодных лент RGB.Он также совместим с регулируемыми светодиодными лентами. Пластиковые зажимы удерживают светодиодные ленты на месте и надежно соединяют.

    в). Разъем для светодиодных проводов без пайки: для вашего проекта может потребоваться, чтобы светодиодные полосы загибались за угол или имели необычную форму. Вот здесь и пригодятся беспаечные разъемы для проводов светодиодов. Эти соединители имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

    Источник: Elstar

    Разъем для проводов - отличный способ прикрыть углы и другие области вашего помещения, где вам не нужен свет. Это потому, что на этих проводах нет светодиодов. Их можно использовать только для увеличения длины полос. Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

    2. Пайка

    Хотя клипсование - это простой и удобный способ соединения светодиодных лент друг с другом, в некоторых случаях клипсование невозможно.Например, если вы соединяете полосы, которые будут крепиться с помощью алюминиевых рамок, вы не сможете использовать зажимы для их соединения. В этом случае вам придется припаять светодиодные ленты друг к другу.

    Источник: https: //www. instructables.com

    Пайка светодиодных лент между собой - не очень сложный процесс. Однако для этого требуется специальное оборудование и некоторая кривая обучения. Чтобы спаять две светодиодные ленты вместе, вам нужно отрезать полоски до нужного вам размера, удалить покрытие, чтобы открыть полоску, точно совместить концы обеих полос и спаять их вместе.

    Факторы, которые следует учитывать при клипсовании и пайке светодиодных лент

    Хотя клипирование и пайка - это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

    Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

    ● Всегда обрезайте светодиодные провода от медных соединений, которые вы найдете каждые 2 дюйма или около того на светодиодных лентах. Это важно, чтобы не повредить важные светодиодные компоненты на лентах.

    ● Для пайки и клипсования светодиодные ленты необходимо обнажить. Так что аккуратно снимите пластиковый кожух лент прямо рядом с медными соединениями. Убедитесь, что надписи тоже открыты. Этот шаг не требуется при использовании соединителей hippo

    ● При соединении лент с помощью пайки или соединителей проводов убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый с зеленым и так далее.

    ● Всегда используйте термоусадочную пленку для защиты соединений.Термоусадочные крышки для внутреннего и наружного применения отличаются, поэтому убедитесь, что выбрали правильный.

    Как подключить светодиодные ленты к источнику питания

    Теперь, когда ваши светодиодные ленточные фонари подключены, давайте посмотрим, как можно подключить светодиодные ленты к источнику питания . Есть много способов подключить световые полосы к источнику питания. Вы можете подключить каждую планку непосредственно к розетке, это особенно полезно при освещении небольших помещений или проектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете подключить светодиоды напрямую к основному источнику питания в вашем доме или здании. Последний обычно рекомендуется для крупных проектов, таких как освещение всего здания или офиса.

    Независимо от того, какой способ подключения светодиодных фонарей к источнику питания, необходимо заранее предпринять определенные шаги, чтобы убедиться, что вы принимаете правильное решение.

    Шаг 1: Расчет мощности светодиодной ленты

    В идеале вы должны иметь представление о том, сколько энергии потребуется для работы ваших светодиодных лент.Однако после того, как вы разрежете и соединили ленты, в числе могут быть некоторые добавления или вычитания. Итак, рассчитайте общую мощность, необходимую для питания гибких светодиодных лент снова.

    Это легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас есть полоса длиной 3,8 м с потребляемой мощностью 5 Вт / м, вам понадобится трансформатор мощностью не менее 19 Вт для ее питания. Информацию о потребляемой мощности для каждой светодиодной ленты можно найти на упаковке или на сайте производителя.

    Еще одно соображение при расчете мощности полосы - это напряжение, необходимое для полосы. Обычно для светодиодных лент требуется напряжение 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе он может не работать.

    Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите запитать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания.Если вы используете разные типы светодиодных ленточных светильников, рассчитайте требуемую мощность для каждого из них и сложите все. Это даст вам представление о том, сколько сока им нужно для работы.

    Шаг 2. Найдите совместимый источник питания

    Теперь, когда вы знаете, сколько энергии вам нужно для работы светодиодных лент, следующим шагом будет выбор подходящего источника питания. Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как блока питания, так и светодиодных лент.

    Например, если потребляемая мощность светодиодной ленты составляла 19 Вт, вам понадобится источник питания с минимальной выходной мощностью 23 Вт (19 / 0,8). Это защитит ваш блок питания от перегрева. После того, как вы снизите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные фонари:

    a). Розетки или плагины: вы можете включить светодиоды, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный светодиодный блок питания.Просто подключите один конец блока питания к светодиодным лентам, а другой - к розетке, чтобы они загорелись. Это хороший вариант для использования светодиодных лент в домах, небольших помещениях, а также для рабочего или акцентного освещения.

    б). Проводка: вы можете подключить светодиодные ленты непосредственно к силовой проводке в вашем помещении. Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Для подключения светодиодных лент вам понадобится светодиодный блок питания в алюминиевом корпусе, и этот процесс лучше всего подойдет профессионалам.

    в). Батареи: вы можете использовать батарейки для питания светодиодных лент. Это хороший вариант, если вы хотите включить небольшой акцент или взять с собой светодиодные фонари в дорогу.

    Шаг 3. Подключите светодиодную ленту к источнику питания

    После выбора правильного источника питания самое время подключить к нему светодиодные ленты. Как упоминалось ранее, вы можете подключить светодиодные ленточные фонари к источнику питания через розетку или проводку.

    Если вы решите подключить светодиодные ленты к розетке, есть два способа сделать это:

    Первый - подключить каждую длину полосы к одному настольному источнику питания, который затем можно подключить к розетке. .

    Второй - соединить параллельные светодиодные ленточные фонари вместе с помощью зажима для проводов и подключения зажима к розетке. Оба эти способа помогут вам осветить свое пространство, не беспокоясь о падении напряжения. Вы также можете использовать штекерные соединители для светодиодных лент для прямого подключения лент к источникам питания .

    Заключение

    Светодиодные ленты - отличный способ осветить ваши проекты. Они достаточно гибкие, чтобы поместиться в ограниченном пространстве, и их легко установить.Они оставляют очень небольшой углеродный след и не выделяют много тепла. Вам не нужно беспокоиться о расходах на техническое обслуживание, они более энергоэффективны, чем традиционные источники освещения. Вы можете легко соединить вместе светодиодные ленты, чтобы они соответствовали вашему пространству.

    Ищете светодиодные ленты на заказ? Свяжитесь с нами, и мы разработаем индивидуальные светодиодные ленты, длина которых будет подходящей для вашего проекта.

    Как установить светодиодные ленты, как подключить светодиодные ленты

    Светодиодная ленточная подсветка для коммерческого дисплея

    Это подробное комплексное руководство по установке светодиодных лент для DIY, профессионалов и любителей.В нем есть все, что вам нужно знать о том, как установить светодиодные ленты. В этом руководстве подробно описаны все знания, методы и заметки, заслуживающие внимания. Он также указывает на типичные ошибки, которые совершают многие люди. Руководство по установке светодиодной ленты включает в себя подготовку базовых знаний, необходимые материалы и инструменты для установки, а также пошаговую инструкцию по фактической установке.

    Подробное описание шагов включает:

    • Как подключить светодиодные ленты к источнику питания
    • Как подключить несколько светодиодных лент к одному источнику питания
    • Как установить светодиодные ленты
    • Как подключить светодиодные ленты
    • Как резать светодиодные ленты
    • Как соединить вместе светодиодные ленты
    • Подключение светодиодной ленты RGB к контроллеру RGB
    • Как подключить светодиодные ленты серии
    • Как подключить светодиодную ленту
    • Как повесить или установить светодиодные ленты

    Руководство по установке светодиодной ленты : Пошаговая инструкция по установке

    Впервые в использовании светодиодных лент?

    Светодиодные ленты имеют множество преимуществ. Они работают от 12 В или 24 В постоянного тока, очень безопасного низкого напряжения. Они гибкие, чтобы формировать различные формы светового дизайна и их можно наносить на изогнутые поверхности. Благодаря тонкому и плоскому низкопрофильному корпусу, этот ленточный светильник позволяет создавать освещение, не видя осветительную арматуру.

    Ленточные светильники можно разрезать и соединять, они имеют двусторонний задний клей 3M, что делает их очень простой в установке для внутреннего или наружного применения. Будь то коммерческое или жилое, белые светодиодные ленты отлично подходят для внешнего освещения, акцентного освещения или рабочего освещения.RGB и полосы света мечты часто используются для создания атмосферы. Таким образом, ленточные светильники имеют широкий спектр применения и идеально подходят для проектов освещения DIY.

    Благодаря вышеперечисленным преимуществам светодиодные ленты становятся все более популярными. Многие пользователи хотят установить ленточные светильники сами, чтобы реализовать свои прекрасные идеи ленточного освещения. Это будет легко сделать после прочтения нашего руководства по установке светодиодных лент.

    После прочтения этого всеобъемлющего руководства пользователи могут устанавливать ленточные светильники как профессионалы, воплощая в жизнь свои желания или самодельные ленточные светильники.Если после прочтения этой статьи вы все еще не знаете, как установить, обратитесь за профессиональной помощью. Следуйте за нами, чтобы узнать, как использовать светодиодные ленты.

    Это руководство по установке световых полос состоит из трех частей:

    • Первая часть: базовые теоретические знания для установки. В этой части объясняются основные принципы установки ленточных световых лент, а также схема подключения светодиодных лент и источников питания.Это поможет вам составить четкий план, где разместить световые ленты, где установить блоки питания и т. Д.

    • Часть вторая: необходимые материалы и инструменты. Схема установки в первой части показывает, какие основные расходные материалы вам понадобятся, например, сколько футов полосовых ламп, сколько контроллеров и источников питания. Мы подробно объясняем эти основные поставки в этой части. В этой части также рассматриваются некоторые расходные материалы, которые не упоминаются в схеме, но которые, тем не менее, важны для установки, такие как светодиодные соединители и алюминиевые профили для полосовых ламп.

    • Третья часть: фактические шаги установки. В этой части мы обсуждаем этапы установки в практическом порядке. Следуйте за нами шаг за шагом для фактической работы по установке, например, как разрезать световые ленты, подключить светодиодные ленты к источнику питания и многое другое.

    Каждая часть этого руководства может работать независимо. Если вам нужно знать только одну часть, вы можете перейти к ней, не читая всю статью.

    Первая часть: Основы подготовки к установке светодиодной ленты

    Здесь вы узнаете схему установки полосовой лампы.Подобно тому, как разные комнаты имеют разную планировку, в этой части объясняется разная разводка ленточных светильников, контроллеров, источников питания и точек подачи питания соответственно.

    Как схема электропроводки повлияет на ваш проект? План компоновки напрямую определяет работу по установке и косвенно влияет на стоимость вашего проекта. Хотя световая полоса для проекта может иметь фиксированную длину, разная схема подключения может привести к разному количеству источников питания и контроллеров.Следовательно, стоимость запчастей и труда будет другой.

    Иногда фактические обстоятельства подключения требуют от вас выбора между полосовыми лампами 12 В и 24 В, что, в свою очередь, может потребовать других источников питания. В этом смысле знания в этой части также помогут вам подготовиться к выбору частей позже.


    Как подключить светодиодную ленту к источнику питания?

    Сначала давайте рассмотрим основную теорию установки, чтобы у нас было понимание взаимосвязи проводки между световой полосой, источником питания светодиодов и контроллером светодиодных лент.


    Простая установка


    1. Подключите одну светодиодную ленту к одному источнику питания

    Для простой установки потребуются светодиодная лента, соответствующий источник питания и, в некоторых случаях, светодиодные провода. Подключите один конец блока питания к низковольтной светодиодной ленте 12 В или 24 В, а другой конец к домашней электросети 110 В. Источник питания должен обеспечивать соответствующее напряжение и достаточную силу тока для световой полосы.

    При подключении блока питания к световой полосе обязательно обращайте внимание на полярность (+, -).Подключение неправильной полярности может повредить светодиоды. Светодиодные ленты на 12 В и 24 В не являются лампами с прямыми проводами. Не подключайте их напрямую к электросети 110 В.

    На рисунке ниже показана простая установка одной световой ленты и адаптера питания. Просто нужно подключить штекерные разъемы постоянного тока к розетке, никаких других разъемов не требуется. Пока он подключается, вам не нужно беспокоиться о полярности + или -.

    2. Подключите две светодиодные ленты к одному адаптеру питания

    Один адаптер питания может обеспечить питание двух световых полос.Вам понадобится только двусторонний разветвитель мощности для подключения к двум световым полосам. Обратите внимание, что мощность световой ленты не может превышать выходную мощность адаптера светодиодной ленты. Адаптер питания обычно менее 120 Вт. Таким образом, каждая световая полоса может быть не более 50 Вт.

    3. Монтаж светодиодной ленты с контроллером.
    • 3-1. Установите одноцветные полосы света с помощью светодиодного диммера.
      Для регулировки уровня яркости одноцветных светодиодных лент необходимо использовать светодиодный диммер, который устанавливается между световой лентой и источником питания.Одноцветные полосы света включают белый, красный, зеленый, синий, УФ-черный и т. Д. Светодиодный диммер

      иногда называют контроллером переключения светодиодов. Большинством контроллеров можно управлять с помощью пульта дистанционного управления. На некоторых контроллерах также есть кнопки или клавиши управления. Как обычно, важно, чтобы напряжение и максимальная сила тока были подходящими для полосовых ламп.

    • 3-2. Установите настраиваемые белые светодиодные ленты с помощью настраиваемых контроллеров белых светодиодов.
      Настраиваемые белые полосы требуют настраиваемого контроллера белых светодиодов.Узлы светодиодов теплого и холодного белого цветов монтируются на поверхности на настраиваемых белых полосах. Настраиваемый белый светодиодный контроллер настраивает относительный уровень яркости узлов теплого белого и холодного белого, смесь которых создает белый свет различной цветовой температуры.

      Настраиваемый белый контроллер по установке аналогичен диммеру, за исключением того, что имеет еще один отрицательный канал.

    • 3-3. Как подключить светодиодную ленту RGB к источнику питания?
      Светодиодный контроллер RGB требуется для работы светодиодных лент RGB.Контроллеры RGB контролируют управление цветом для полос RGB, включая выбор и изменение цвета, режимы изменения цвета, а также уровень яркости. Чтобы установить полосы RGB, вам также понадобится соответствующий источник питания. Точно так же вам понадобится контроллер RGBW для работы полосовых огней RGBW.

    Большой монтаж: как подключить несколько светодиодных лент к одному блоку питания.

    На рисунке выше две настраиваемые светодиодные ленты белого цвета установлены непрерывно и подключены к одному источнику питания через контроллер.Питание осуществляется через две точки питания. Он установлен таким образом, потому что падение напряжения на световой полосе сделает заднюю часть световой полосы не такой яркой, как переднюю.

    Из-за явления падения напряжения ленточные светильники рассчитаны на максимальную рабочую длину при питании от одного конца. Полосы на 12 В работают на высоте до 5 м (16,4 фута). Версия на 24 В может иметь высоту 16,4 фута (5 м) или 32,8 фута (10 м), в зависимости от мощности и длины устройства. Другими словами, длина световой полосы связана с ее расчетным напряжением, током и мощностью.

    Два основных фактора, определяющих максимальную рабочую длину светодиодной ленты.
    1. Падение напряжения. Наиболее часто встречающиеся полосы света работают от постоянного напряжения. Падение напряжения существует на световой полосе от начала до конца и накапливается вдоль полосы.

    Световая полоса работает нормально, пока падение напряжения не достигнет порогового значения. За порогом уровень яркости светодиодов падает настолько, что становится заметным невооруженным глазом.Чем длиннее световая полоса, тем больше падение напряжения.

    Светодиодные ленты с устройствами постоянного тока в определенной степени решают проблему падения напряжения. Устройства постоянного тока поддерживают постоянный ток для светодиодов вдоль полосы, поэтому полосы могут иметь длину 10 или 20 метров. Типы полосовых огней называются полосами с регулируемым током или полосами постоянного тока. Но даже этот тип полосовых огней не может превышать определенную рабочую длину из-за фактора, указанного ниже.

    2. Перегрузка электрическим током. Электрический ток складывается вдоль световой полосы, поскольку сегменты светодиодной ленты предназначены для работы в параллельных цепях. Один сегмент - это режущий блок. Плата гибкой печатной схемы (FPC) рассчитана на максимальный электрический ток.

    Если световая полоса слишком длинная (сегментов слишком много), ток в сумме превысит предел тока, с которым может справиться плата FPC, что приведет к перегрузке по току. Перегрузка по току вызовет слишком сильный резистивный нагрев и, как следствие, повреждение светодиодной ленты.Это также является причиной того, что полосы на 12 В имеют длину 16,4 фута (5 м).

    Наши ленточные светильники с регулируемым током также разработаны с учетом длины, при которой полоса может безопасно выдерживать ток. Продаваемая катушка имеет максимальную длину, которая может быть установлена ​​для непрерывной работы. Если вы хотите установить длину, превышающую максимально допустимую, потребуются дополнительные точки подачи электроэнергии.

    Поэтому мы рекомендуем обеспечивать питание для каждых 5-метровых полосовых ламп 12 В при постоянной установке.В противном случае на проводники на световой полосе будет отрицательно влиять слишком большой ток.

    Если вы устанавливаете светодиодные ленты 12 В на расстоянии до 32,8 фута (10 м), питание может подаваться из средней точки таким образом, чтобы световая полоса проходила в пределах 16,4 фута (5 м) в обоих направлениях. Для этой установки используйте светодиодный провод с большим номинальным током.


    Как настроить светодиодные ленты?

    Здесь мы объясним, как настроить светодиодные ленты для ситуаций, когда 16.Для установки используются полосы 4 фута (5 м) и 32,8 фута (10 м). Настройка или схема установки проверяется на соответствие правилу 16,4 фута или 32,8 фута. Правило гласит: при питании от одной стороны световая полоса 12 В или 24 В не может непрерывно работать дольше 16,4 футов или 32,8 футов. Помимо этого, световая полоса будет иметь менее яркие светодиоды и перегрузку по току на полосе.

    Но проекты внутреннего непрямого освещения часто требуют установки световых полос длиннее 16,4 фута или 32,8 фута.Например, комната размером 15 x 15 футов (4,5 м x 4,5 м) имеет периметр 59 футов (18 м).

    Как установить светодиодную ленту для этой комнаты? Некоторые полезные методы разводки проводов могут решить эту проблему. Распространенной практикой установки является использование углов комнаты в качестве точек подачи питания, независимо от того, требуется ли установить дополнительный источник питания или удлинить шнуры питания от существующего источника питания.

    Зачем использовать углы комнаты? Это связано с тем, что в большинстве случаев светодиодные ленты не могут поворачиваться на 90 градусов сами по себе в углах комнаты, и их необходимо разрезать и подключать путем пайки или с помощью беспаечных светодиодных разъемов.

    Как подключить светодиодные ленты.

    Приведенные ниже примеры компоновки установки светодиодных лент показывают, как подключать светодиодные ленты разными способами. Установку проводов для светодиодных лент, описанную в примерах ниже, можно использовать в качестве руководства по установке или правил, а после регулировки можно использовать для установки в проектах или комнатах с различной планировкой.

    Поскольку единица мощности для многих полосовых светильников указывается в Вт / м, для вашего удобства мы предоставляем единицы измерения в футах и ​​метрах.Коэффициент конверсии составляет 1 метр = 3,28 фута.

    1. Комната имела размеры 15 футов x 15 футов (4,5 м x 4,5 м). Светодиодные ленты с высоким световым потоком 24 В, 5,5 Вт / фут (18 Вт / м).

    Использование светодиодных лент на потолке в качестве непрямого освещения - это эстетичный дизайн основного освещения комнаты. Обычно для основного непрямого освещения используются ленточные светильники высокой мощности. Важно спланировать установку таким образом, чтобы каждая сторона не превышала лимит длины 16,4 фута (5 м).

    Для 15 футов x 15 футов (4. 5 м x 4,5 м), мы подключаем четыре провода светодиодов к контроллеру и протягиваем по одному проводу светодиодов в каждый угол комнаты, при этом каждый провод подключается к светодиодной ленте длиной 15 футов (4,5 м). Такая схема расположения проводов позволяет легко установить каждую сторону под пределом 16,4 фута (5 м).

    Текущая нагрузка на каждый светодиодный провод составляет 3,44 А. Таким образом, в схеме будет использоваться светодиодный контроллер с четырьмя выходными каналами, с током более 3,44 А для каждого канала. Наши классические контроллеры светодиодов 4x5A, 4x6A или 4x8A имеют достаточную выходную мощность и идеально подходят для этой установки.

    Ленточные светильники, которые мы используем, имеют высокий световой поток 5,5 Вт / фут (18 Вт / м), что отлично подходит для непрямого основного освещения комнаты.

    Световые полосы, подключенные к разным каналам контроллера, нельзя соединять вместе. Вы хотите убедиться, что каналы контроллера никак не связаны друг с другом.

    2. Помещение размером 11,5 x 15 футов (3,5 x 4,5 м). Светодиодные ленты 24 В, средний световой поток, 3 Вт / фут (10 Вт / м).

    Это еще одна схема проводки светодиодной ленты для непрямого освещения.Световые полосы имеют выходную мощность 800-1000 лм / м, световую полосу средней мощности, для которой обычно требуется максимальная продолжительность непрерывной работы менее 16,4 фута (5 м). Мы выбираем световую полосу мощностью 3 Вт / фут (10 Вт / м).

    Принимая во внимание планировку 11,5 x 15 футов (3,5 м x 4,5 м), мы делим комнату диагональной линией на две части. С длинной стенкой 15 футов и короткой стенкой 11,5 футов каждая секция имеет общую длину 26,5 футов (8 м), что больше 16,4 футов (5 м). Таким образом, мы питаем полосы света от угла, где встречаются длинные и короткие стены.Максимальная длина световой полосы, питаемой с одной стороны, составляет 15 футов вдоль длинной стены, менее 16,4 футов (5 м).

    В приведенной выше схеме подключения каждая точка подачи питания имеет текущую нагрузку 1,44 А + 1,88 А = 3,32 А. Текущая нагрузка для всей установки составит 2 x 3,32 А = 6,64 А. Выбираем классический контроллер на выход 1х8А. Контроллер имеет один канал, к которому можно подключить два провода светодиодов от двух точек питания. Или мы можем использовать клемму блока для подключения обоих светодиодных проводов.

    3.Комната нестандартной планировки. Общий периметр составляет 82 фута (25 м), как показано ниже. Используйте светодиодные ленты RGB 24 В, средней мощности, 3,66 Вт / фут (12 Вт / м).

    С этой нестандартной компоновкой мы собираемся спланировать классические большие монтажные полосы RGB. Полоса на 24 В, со средней мощностью 3,66 Вт / фут (12 Вт / м). Максимальная длина этой световой полосы составляет 32,8 фута (10 м).

    Как показано на схеме разводки выше, мы запитываем ленточные светильники от трех точек питания: A, B и C, каждая сторона имеет длину 15 футов (4.5 м), 24,6 фута (7,5 м), 24,6 фута (7,5 м) и 18 футов (5,5 м). Ни один из них не превышает проектную длину 32,8 фута (10 м).

    Поскольку провода светодиодов RGB являются 4-контактными, мы можем разделить каждый канал контроллера RGB с помощью соединительных разъемов или разъемов клеммной колодки. Четыре жгута 4-контактного проводного кабеля RGB выходят из соединительных разъемов и размещаются в трех точках подачи, при этом два жгута размещаются в точке B, а один - в точках A и C.

    Выберите правильный контроллер RGB.Важно рассчитать наибольшую токовую нагрузку в точках питания. Точка B имеет наибольшую токовую нагрузку, 3,75 А для каждого жгута проводов. Следовательно, контроллеры 4x5A, 4x6A или 4x8A будут работать для установки без проблем.

    Вторая часть: расходные материалы и инструменты, необходимые для установки светодиодной ленты.

    В этой части мы обсуждаем расходные материалы и инструменты, необходимые для установки светодиодных лент, включая световые ленты, источник питания, светодиодный контроллер, светодиодные разъемы и провода.Ленточный алюминиевый экструзионный профиль не является обязательным для регулирования нагрева ленты. Предлагаются советы и рекомендации по выбору расходных материалов. Вы можете обратиться к соответствующим категориям для получения более подробной информации о расходных материалах.

    1. Выберите светодиодные ленты (одноцветные, настраиваемый белый, RGB, RGBW, RGB + CCT и т. Д.)

    Будь то гостиная, кухня, офис или коммерческое помещение, светодиодные ленты теперь могут обеспечить приятное освещение в любом месте. Маленькие светодиоды могут не только обеспечить акцентное освещение для определенной области, но также могут красиво осветить всю комнату.Современные светодиоды достаточно яркие для любых проектов.

    Перед покупкой светодиодных лент необходимо учитывать множество факторов. Для полос белого света вам нужно выбрать цветовую температуру, яркость, индекс цветопередачи и т. Д. Для полосок цветного света есть красный, зеленый, синий или многоцветный изменяющийся RGB, RGBW, RGB + CCT и т.д. Как выбрать лучшую полосу свет для вашего проекта, пожалуйста, обратитесь к статье в категории полосовых светильников.

    2. Блоки питания 12 В, 24 В, включая адаптер питания и блок питания переключателя.

    Источник питания светодиодов также взаимозаменяемо называется драйвером светодиодов или светодиодным трансформатором. Источники питания подключаются к домашней электросети 110 В и обеспечивают светодиодные ленты с питанием 12 В или 24 В постоянного тока. Правильный источник питания должен иметь не только соответствующее напряжение (12 В или 24 В) и выходной ток, но и достаточную мощность для питания световых полос.

    Чтобы выбрать подходящий источник питания для светодиодных лент, сначала рассчитывается мощность устанавливаемых ламп.

    Формула: Мощность полосы света = длина полосы света x мощность на метр.

    Энергопотребление устанавливаемых светодиодных лент равно длине светодиодной ленты, умноженной на мощность на единицу длины. Например, какой блок питания мы должны использовать для светодиодной ленты 5 м 24 В, 10 Вт / м? Ответ - 60 Вт.

    Потребляемая мощность светодиодной ленты составляет 5 м x 10 Вт / м = 50 Вт. Но источник питания не должен использоваться при полной нагрузке. Обычно следует оставлять на 15-20% больше емкости. Так что блок питания должен быть 50 Вт * 1.2 = 60Вт.

    Светодиодные ленты работают от постоянного тока (DC), поэтому можно использовать только адаптер постоянного тока или блок питания. Силовые трансформаторы переменного тока в переменный не подходят. Они разрушат светодиодные ленты.

    3. Светодиодный контроллер.

    Контроллер светодиодов может регулировать уровень яркости и управлять цветами светодиодов. Как уже говорилось, светодиодные контроллеры необязательны для одноцветных полосовых ламп, но необходимы для настраиваемых белых полос, RGB и RGBW.

    Не стоит недооценивать важность согласования мощностей различных электрических частей при установке ленточных светильников.Некоторые пользователи подключают слишком длинные полосы света к простому контроллеру светодиодов. Это повредит контроллер. Воспользуйтесь приведенной ниже формулой, чтобы рассчитать ток, потребляемый ленточными лампами:

    Ток в амперах (A) = Общая мощность подключенных светодиодных лент (Вт) / Напряжение (В)

    Например, если светодиодная лента RGBW 18 Вт / м установлена ​​на длине 25 м, общая мощность составит 450 Вт (когда все цвета и белые светодиоды включены на полную яркость). 450 Вт разделить на 24 В, ток составит 19 А, что составляет почти 5 А для каждого канала (R, G, B и W)! Для простого контроллера ток был бы слишком большим.

    4. Коннектор светодиодной ленты и светодиодный провод.

    Выберите правильные беспаечные светодиодные разъемы в соответствии с типом и шириной ваших светодиодных лент. При выборе разъемов для светодиодных лент необходимо учитывать два важных момента.

    • Одна из спецификаций - это количество выводов соединителя. При установке светодиодных лент обычно используются одноцветные (2-контактные), настраиваемые белые (двойные белые, 3-контактные), RGB (4-контактные) и RGBW (5-контактные) световые полосы.Таким образом, светодиодные разъемы также имеют 2 контакта, 3 контакта, 4 контакта и 5 контактов.

    • Другая спецификация - ширина. Ширина обычно используемых светодиодных разъемов составляет 8 мм, 10 мм и 12 мм. Чтобы узнать ширину разъема для водонепроницаемой светодиодной ленты, внимательно ознакомьтесь со спецификацией, чтобы узнать, какая ширина подходит для светодиодных лент.

    При покупке светодиодных разъемов убедитесь, что количество контактов и ширина соответствуют ширине светодиодной ленты. В противном случае разъемы работать не будут. Светодиодные разъемы подходят как для светодиодных лент, так и на 12 В.

    К распространенным типам светодиодов относятся 3528, 2835, 2216 и 5050. Хотя типы светодиодов различаются, метод подключения полосовых ламп аналогичен. Итак, разъемы одинаковые для светодиодных лент разных типов светодиодов.

    Во время установки полосового света существует множество типов соединений, включая соединение полосы с полосой, соединение полосы с источником питания, полосы с контроллером, подключение контроллера к источнику питания и т. беспаечные светодиодные разъемы.

    • Использование светодиодных разъемов без пайки. В связи с быстрым развитием светодиодных лент, беспаечные светодиодные разъемы быстро развивались. На сегодняшний день светодиодные разъемы без пайки могут помочь вам в выполнении большинства проектов.

      Различные соединители разработаны, чтобы помочь вам в быстрой установке различных ленточных светильников. Качественные разъемы обеспечат стабильное и долговечное соединение, не беспокоясь о том, что они ослабнут или упадут.

      Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод светодиодов, см. Категорию разъемов для светодиодов.

    • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного потренировавшись, вы сможете установить наилучшее паяное соединение.

    Для получения дополнительной информации о том, как выбрать разъемы для светодиодов и провод светодиодов, см. Категорию разъемов для светодиодов.

    • Пайкой. Если подумать о пайке, тоже было бы здорово. Паяные соединения являются постоянными, обеспечивая идеальный мост для прохождения тока. Паять светодиодные ленты и провода не так уж и сложно. Инструменты, детали и материалы для пайки можно легко найти. Немного потренировавшись, вы сможете установить наилучшее паяное соединение.

    Также важно выбрать светодиодный провод, который сделает вашу установку гладкой и быстрой. Качественный светодиодный провод должен соответствовать вашим требованиям к установке и иметь удовлетворительные характеристики, такие как достаточный ток, хорошая изоляция, огнестойкость и т. Д.

    5. Экструзионный алюминиевый профиль для монтажа светодиодных лент.

    Светодиодный алюминиевый профиль не является обязательным для установки светодиодных лент. Использование алюминиевого профиля для ленточных светильников имеет много преимуществ.

    • Служит радиатором для лучшего управления теплом полосы света.
    • Работает как монтажный мост, обеспечивая лучшую монтажную поверхность для установки полосовых ламп.
    • Обеспечивает лучшее рассеивание света через крышку диффузора.
    • Защита светодиодных лент от пыли, ударов и т. Д.

    Как и любые светодиодные лампы, светодиодные ленты выделяют тепло во время работы. Светодиод чувствителен, и перегрев со временем приведет к снижению его яркости. Специально для развития в последние годы светодиодные ленты разработали модели с более высокой выходной мощностью для удовлетворения различных потребностей применения. Эти ленточные светильники особенно необходимы для лучшего управления теплом.

    Во избежание перегрева для всех светодиодных лент высокой мощности рекомендуется использовать систему охлаждения.Анодно-оксидный алюминий - лучший выбор. Он не только охлаждает светодиодные ленты, но и его анодная оксидная пленка может предотвратить возможные короткие замыкания, вызванные любым оголенным металлом на светодиодных лентах.

    6. Типовой перечень принадлежностей и инструментов для монтажа полосовой лампы.

    • Светодиодные ленты.
    • Блоки питания или адаптеры питания.
    • Контроллеры светодиодов или диммеры светодиодов.
    • Разъемы для светодиодов.
    • Светодиодный провод, кабель, проволочные гайки.
    • Рулетка мерная.
    • Инструмент для зачистки проводов.
    • Черная изолента.
    • Ножницы острые.
    • Отвертки.

    Третья часть: Фактические шаги по установке светодиодной ленты.

    В этой части мы объясняем фактические шаги по установке светодиодных лент. Обсуждаемые шаги включают подготовку монтажной поверхности, измерение и обрезку световой полосы, соединение полос вместе, подключение полос к контроллерам и источникам питания и т. Д. В ней рассматриваются практические знания по установке, а также общие ошибки, которых следует избегать.

    Шаг 1. Проверьте расходные материалы для установки.

    Перед установкой рекомендуется протестировать комплектующие, включая светодиодные ленты и контроллеры. Тест подтверждает, что световые полосы готовы и работают, цвет и цветовая температура соответствуют вашим требованиям, светодиодные контроллеры работают хорошо и могут создавать желаемые световые эффекты.

    Шаг 2. Подготовьте монтажные поверхности.

    Хорошо подготовленные монтажные поверхности обеспечат быстрый и надежный монтаж ленточных светильников.Для достижения оптимальной адгезии монтажные или склеиваемые поверхности должны быть чистыми, сухими и хорошо однородными. Подготовка поверхности включает удаление грязи, масла и других загрязнений.

    Типичным растворителем для очистки поверхности является раствор на основе изопропилового спирта (IPA), 70% IPA и 30% воды. Для маслянистого субстрата используйте ацетон вместо IPA. Соблюдайте соответствующие меры предосторожности при работе с растворителями. Нанесите адгезионную грунтовку для усиления сцепления. В некоторых случаях шлифовка поверхности основы может помочь удалить масляные слои и другие загрязнения.Дождавшись высыхания подготовленных поверхностей, можно переходить к следующим шагам.

    Шаг 3. Измерьте длину.

    Ранее, в первой части при планировании расположения световых полос, вы могли измерить общую длину необходимых световых полос. Теперь нам нужно измерить длину каждой опоры установки. Как упоминалось ранее, в большинстве случаев полосу света нужно разрезать там, где она делает повороты. Записывайте свои измерения, так как они вам понадобятся при разрезании светодиодных лент позже.

    Шаг 4. Как вырезать светодиодные ленты?

    Нарезать светодиодные ленты - самое простое дело. Это может сделать любой, кто умеет пользоваться ножницами. Линии разреза отмечены каждым разрезаемым сегментом на светодиодной ленте. Наиболее распространенные светодиодные ленты можно разрезать через каждые три или шесть светодиодов.

    Наши белые ленточные светильники 5050 специально разработаны для резки очень короткими промежутками, каждый светодиод или каждые два светодиода. Короткие отрезки резки идеально подходят для точной установки длины.

    Резка должна производиться точно по линии реза, чтобы на обоих концах ленты было достаточно медных площадок. Медные контактные площадки служат основанием для пайки для паяных соединений или точками соединения для беспаечных светодиодных разъемов.

    Во время резки вы можете четко видеть знаки полярности + и - для одноцветных полосовых огней. Для настраиваемых белых полос, RGB и RGBW метки обычно представляют собой положительный знак + и цветные метки, G (зеленый), R (красный), B (синий), WW (теплый белый), CW (холодный белый).Цветные метки имеют отрицательную полярность.

    + и - на одноцветных светодиодных лентах

    + и цветные метки на светодиодных лентах RGB


    Шаг 5. Как соединить вместе светодиодные ленты?

    Подключайте подключаемые светодиодные ленты, в основном, для поворотов на 90 градусов или прямых полос для соединений. Соединения с поворотом на 90 градусов обычны для угловой установки.

    1. Быстрые беспаечные светодиодные разъемы. Светодиодные ленты можно быстро подключить с помощью беспаечных разъемов.Чтобы использовать светодиодную ленту для зачистки разъемов:

    • Ослабьте фиксирующую накладку на разъеме.
    • Снимите небольшой участок защитной пленки из ленты 3M на обратной стороне световой полосы.
    • Вставьте конец световой полосы в разъем, убедившись, что медные контактные площадки полосы совпадают с контактами проводника разъема.
    • Закройте стопорную площадку, чтобы закрепить соединение между полосой и разъемом.

    2. Повторите описанные выше действия, чтобы подсоединить другую полосу к другому концу соединителя.Убедитесь, что полярность световой полосы и разъема правильно совпадает. Подключение с неправильной полярностью может привести к повреждению полосовых ламп и разъемов.

    3. Там, где световые полосы должны вращаться, не скручивайте светодиодную ленту. Если возникают проблемы с поворотами, лучше отрезать световую полосу и использовать плоские и короткие светодиодные разъемы для подключения витков.

    4. Иногда для соединения ленточных светильников требуется пайка, особенно когда возникают трудности с использованием беспаечных разъемов.Если вы не можете найти подходящий разъем, можно выполнить профессиональное подключение с помощью пайки. Паяное соединение более эстетично.

    5. Специальные водонепроницаемые ленточные соединители предназначены для быстрого подключения водонепроницаемых ленточных светильников (IP65, IP67, IP68).

    Шаг 6. Как подключить светодиодные ленты к источнику питания?

    Для одноцветных ламп вы можете подключить светодиодные ленты к источнику питания напрямую, подключив V + к V +, V- к V-. Обязательно обратите внимание и правильно соблюдайте электрические полярности.Подключение с неправильной полярностью может повредить световые ленты. По желанию, между светодиодной лентой и источником питания может быть установлен диммер для регулировки уровня яркости ленты.

    К светодиодной ленте проще подключить адаптер питания. Оба имеют коаксиальный разъем постоянного тока. Просто вставьте штекер постоянного тока в гнездовой разъем постоянного тока. Для получения дополнительной информации о том, как подключить адаптер питания к световой полосе, обратитесь к категории адаптеров питания.

    Подключите светодиодную ленту RGB к контроллеру RGB .

    Светодиодные ленты RGB должны работать с помощью контроллера RGB, который берет на себя функцию управления цветом. Подключение светодиодных лент RGB к контроллеру может осуществляться по-разному, в зависимости от типа контроллера RGB.

    Контроллеры одного типа имеют клеммы для подключения проводов, отмеченные знаком +, G (зеленый), R (красный), B (синий), аналогично меткам на полосах RGB. В этом случае подключите 4-контактный кабель светодиода RGB к клеммам, положительный провод к клемме +, провод G к клемме G, провод R к клемме R и провод B к клемме B.Затем подключаем контроллер RGB к блоку питания кабелем питания или разъемом постоянного тока. Положительный кабель источника питания подключается к положительной входной клемме контроллера, а тот же - к отрицательной клемме.

    Другой тип контроллеров RGB имеет 4-контактные разъемы. Его соединение с полосами RGB-подсветки очень простое, путем соединения 4-контактных разъемов на контроллере с 4-контактным разъемом на световой полосе.

    Как подключить светодиодные ленты последовательно?

    Светодиодные ленты предназначены для непрерывной работы до определенного предела из-за падения напряжения и токовой нагрузки.Это ограничение создает проблемы для последовательного подключения светодиодных лент для увеличения продолжительности установки. В предыдущих частях мы создали несколько примеров схем разводки, чтобы обойти проблемы. Теперь посмотрим на фактические соединения проводов.

    В качестве примера мы используем монтаж полосовой RGB-подсветки, потому что она является наиболее сложной среди монтажных полос. Полосы RGB настроены на работу 16,4 фута (5 м) или 32,8 фута (10 м). При установке более длинных полосовых ламп RGB используются усилители светодиодов RGB для усиления управляющих сигналов.Ниже показаны схемы подключения для установки с контроллером RGB и усилителем.

    Для установки на рисунке выше, контроллер RGB и светодиодные усилители подключены к одному источнику питания.

    Как показано на схеме выше, контроллер RGB и светодиодные усилители подключаются к разным источникам питания.

    Шаг 7. Как подключить светодиодную ленту?

    Подключение светодиодной ленты к электросети осуществляется путем подключения ленты к источнику питания светодиодов, а затем к домашней электросистеме на 110 В.Фактически именно блок питания напрямую обеспечивает питание светодиодных лент.

    Входные клеммы для источника питания обозначены буквами L, N, G, где L - провод под напряжением, N - нейтральный провод, а G - провод заземления. Клемма заземления часто обозначается символом заземления. С помощью трех силовых проводов L, N, G источники питания подключаются к электрической системе.


    Шаг 8. Проверьте соединения.

    Перед установкой светодиодных лент очень важно проверить все соединения, которые мы сделали на предыдущих шагах.Тест заключается в том, чтобы убедиться, что все соединения работают правильно, чтобы избежать неожиданности после того, как мы установим полосы света.

    После того, как светодиодная лента наклеена на липкую ленту 3М, снять ее будет очень сложно. Даже если вам это удалось, светодиодная лента может иметь потенциальные повреждения из-за нагрузки во время снятия. Кроме того, вы не сможете установить надежное соединение, если будете использовать липкую ленту 3M во второй раз.


    Шаг 9. Установите светодиодные ленты, контроллер и блок питания.

    Как повесить светодиодную ленту?

    Есть два способа крепления светодиодных лент. Один из способов - использовать двустороннюю ленту 3M, а другой - использовать монтажные кронштейны.

    9.1 Установка отклеивания и наклеивания с помощью ленты 3M.
    Использование ленты 3M на обратной стороне светодиодной ленты для приклеивания ленты к монтажной поверхности часто называют установкой «отклеивание и приклеивание». Для этого снимите защитную пленку или защитную пленку с ленты 3M примерно на два фута, приклейте двухфутовую световую полоску к поверхности нанесения, затем снимите еще две ноги и приклейте и так далее.

    Применение световой ленты на двух футах за раз может предотвратить спутывание световой ленты, запутывание или прилипание к пыли и т. Д. Советы: использование очистителя файлов для снятия защитной пленки с ленты 3M очень полезно, если вам нужно снять выкл много раз.

    Чтобы избежать чрезмерного давления на светодиоды при наклеивании светодиодной ленты. Степень контакта клея с поверхностью напрямую влияет на прочность склеивания. Сильное давление при нанесении улучшает адгезионный контакт и, таким образом, увеличивает прочность склеивания.

    Но не давите слишком сильно, особенно на светодиоды и резисторы. Давление следует прикладывать только к участкам, где нет светодиодов или других электрических компонентов. Может пригодиться большая резиновая прокладка, например ластик.

    9.2 Использование кронштейнов для монтажа на ленту.
    Другой способ подвешивания светодиодных лент - использовать монтажные кронштейны и винты с соответствующими интервалами вдоль ленты. Этот метод установки может быть хорошим выбором для уличных полосовых светильников.

    Он также часто используется для внутренних помещений, где светодиодные ленты скрыты или невидимы, например, для освещения потолочных бухт. Подготовить запыленную поверхность для укладки на большую длину потолочных ниш может быть сложно. Кроме того, монтажные кронштейны не будут блокировать свет от светодиодов.

    Наконец, установите светодиодный контроллер и блоки питания. Включите питание и наслаждайтесь освещением полосы!

    Прочитав это руководство по установке светодиодной ленты, вы можете устанавливать ленточные светильники как профессионал.Если у вас есть другие вопросы, не стесняйтесь обращаться к нам. Мы всегда готовы помочь вам.

    Можно ли соединить светодиодные ленты вместе?

    Когда около 15 лет назад появилось светодиодное ленточное освещение, у любителей этого шторма потребовалось воображение, когда они придумали способы осветить пространство романтическим красным, футуристическим синим или резким фиолетовым оттенком.

    Светодиодные ленты

    - это, пожалуй, самая любимая среди фанатов область применения светодиодного освещения. У них есть много применений, и они могут мгновенно изменить настроение комнаты.

    Поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

    Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности ленты и вашего источника питания. Ленточные светильники можно подключать с помощью соединителей, кабелей или путем пайки соединительных швов.

    Можно ли соединить несколько ленточных светильников вместе?

    Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в катушках с отмеченными пунктирными линиями для разрезания полос до нужного размера.

    Эти полосы затем можно соединить двумя способами: с помощью соединителей или пайки медных контактных площадок полос.

    Острым лезвием можно снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовые для подключения проводов или разъемов.

    Можно ли соединить вместе светодиодные ленты разных производителей?

    Вы можете соединять друг с другом светодиодные ленты разных производителей, при условии, что они имеют одинаковое напряжение.

    Допустим, вы пытаетесь соединить две полосы с разным напряжением.В этом случае они просто не будут работать из-за различных требований к напряжению для каждой полосы, и вы рискуете повредить их - пустая трата денег.

    Вы также должны убедиться, что при их подключении вы правильно соблюдаете полярность. Световые полосы разных производителей могут иметь разную полярность подключения - убедитесь, что положительные разъемы совмещены.

    Вы должны увидеть символы плюса и минуса рядом с медными контактами, чтобы направлять вас.

    Стоит отметить, что светодиодные ленты разных марок также могут изготавливаться разного качества.Если вы решите подключить светодиодные ленты разных производителей, вы можете обнаружить, что одна из них изнашивается быстрее или начинает тускнеть.

    Всегда проще и лучше всего подключать светодиодные ленты, произведенные одной и той же компанией, даже если это означает отказ от дешевой сделки в пользу более дешевой марки.

    Безопасно ли подключать несколько полосовых ламп?

    Совершенно очевидно, что безопасность - это всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, представляют собой опасность возгорания, поскольку в них используется тонкий материал, который не выдерживает высоких токов и очень быстро нагревается.

    Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, нагревание может стать реальной опасностью возгорания.

    Теперь, учитывая, что вы используете подлинный продукт, все же есть несколько мер предосторожности.

    Поскольку у вас может быть несколько разных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.

    Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.

    Не все ленточные светильники можно соединить вместе, поскольку они не могут работать от одного источника питания.Напряжение блока питания и светодиодной ленты должно совпадать. Оценок может быть три.

    Если вашей светодиодной ленте требуется 5 В постоянного тока, ваш блок питания должен быть 5 В постоянного тока. То же самое касается светодиодных лент на 12В и 24В.

    Помимо безопасности, вам также необходимо подумать о наиболее экономичном способе питания подключенных лент.

    Это не самый энергоэффективный метод, соединяющий светодиодные ленты в одну линию и возвращающий ее в исходную точку для покрытия прямоугольного потолка.

    Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка.Затем подключите две светодиодные ленты параллельно от источника питания. Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в углу, противоположном источнику питания.

    Таким образом вы избегаете использования двух источников питания и предотвращаете падение напряжения, когда световые полосы ближе к концу цепи становятся тусклыми из-за падения напряжения.

    Я расскажу о разнице между последовательным и параллельным подключением чуть позже, а теперь давайте поговорим о том, как безопасно подключить несколько светодиодных лент.

    Как соединить вместе несколько светодиодных лент

    Как я уже вкратце сказал ранее, есть два основных способа соединения планок вместе.

    Легче всего использовать ленточный соединитель, а сложнее (но не слишком много) припаять контактные площадки.

    Не могли бы вы мне помочь?

    Заявленный срок службы светодиодных фонарей варьируется, но обычно составляет 15-25 000 часов. Я решил разобраться, правда это или нет, и вы можете мне в этом помочь.

    Я создал полностью анонимный опрос, чтобы понять реальный срок службы светодиодных ламп в повседневной среде. Вся анкета состоит всего из 7 простых вопросов и не займет у вас больше нескольких минут.

    Щелкните ниже, чтобы внести свой вклад. Спасибо.

    Итак, начнем сначала с простого маршрута.

    Как подключить светодиодные полосы с помощью разъемов

    Есть несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.

    First - это простой соединительный зажим со штырьками (Amazon), который используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.

    Этот тип разъема отлично подходит, когда нужно сделать соединение невидимым, создавая впечатление, что это одна длинная цепочка световых полос.

    Зажимы-соединители часто бывают разной формы в зависимости от ваших потребностей, с учетом различных углов и пересечений полос.

    Далее идет разъем с двумя зажимами по бокам и кабелем посередине (Amazon).Он используется для удлинения двух светодиодных лент с помощью дополнительного кабеля для использования по углам или углам.

    Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом станет отличным вариантом для обхода препятствия.

    Небольшое предупреждение: убедитесь, что соединительный кабель не касается трубы напрямую, так как вы можете серьезно повредить ленточную установку.

    Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод на другом с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (PSU).

    В качестве альтернативы вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять настройкой.

    Прелесть соединителей для лент в том, что вы просто помещаете конец световой ленты в предназначенное место в зажиме и правильно выравниваете провода.

    Большинство клипов совмещены с настройкой полосы, но всегда лучше перепроверить.

    Вот небольшое видео, в котором показано, как соединить две планки.

    Говоря о разных полосах, вам нужно знать одну вещь, а именно разницу при соединении белых полосок и полосок RGB.

    Требуются ли для светодиодных лент RGB специальные разъемы?

    Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные соединители для лент. Это из-за количества контактов, которые есть у каждого типа светодиодной ленты.

    Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта. Полосы RGB имеют четыре контакта, поэтому убедитесь, что вы покупаете полосовые соединители с такими же четырьмя контактами.

    Существует третий тип полос, также известный как RGBW.У них есть специальный белый чип. Хотя светодиодные ленты RGB могут создавать белый цвет, они не могут быть такими чистыми, как полоски RGBW.

    Планки

    RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете полосовые соединители с пятью контактами.

    Как подключить светодиодные ленты без коннектора?

    Как я уже говорил, действительно возможно подключение светодиодных лент без разъема.

    Можно стыки припаять! Вы можете использовать паяльник, чтобы припаять напряжение и красный, зеленый и синий контакты к следующей проводке.

    Фактически, паяные соединения более прочны с механической точки зрения и могут обеспечить большую эффективность за счет удлинения.

    Поэтому рекомендуется припаять соединения, если вы используете слишком большой ток.

    Более того, если светодиод имеет особенно высокую яркость, то некоторые соединительные провода не подходят из-за высокой выходной мощности полосы.

    Так что, учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша лента будет работать с большим током.

    После этого накройте термоусадочной пленкой, защитите стыки или закройте стыки изолентой.

    Следует ли подключать светодиодные ленты последовательно или параллельно?

    Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной цепями.

    В последовательной цепи ваши световые полосы будут подключены напрямую встык. Блок питания подключается непосредственно к первой светодиодной ленте в цепи.

    В этих схемах ток постоянный, а напряжение делится между светодиодами.

    Это означает, что яркость всей цепи может быть разной, и вам необходимо убедиться, что используемый источник питания является источником постоянного тока. Кроме того, если одна из полос в вашей серии выйдет из строя, вся цепь перестанет работать.

    Напротив, в параллельной цепи каждая полоса подключена к источнику питания. Это означает, что ток разделяется между каждой полосой, но напряжение равно. Их сложнее установить, но если одна из ваших полосок выйдет из строя, остальные будут гореть.

    Однако вместо этого будет перенаправлен ток. Если вы соединили несколько полос, это не должно быть проблемой. Тем не менее, если вы использовали параллельную схему только для двух полосок, когда одна из них выходит из строя, это означает, что ток для другой полосы удваивается, что может привести к ее перегоранию.

    Если вам нужно постоянное освещение, лучше всего использовать последовательное соединение. Тем не менее, для более длинных подключений вам понадобится драйвер с очень высоким постоянным током, чтобы не было падения производительности. Если вы потеряете одну полосу, у вас не будет освещения, пока она не будет заменена.

    Для сложных схем с большим количеством светодиодов параллельную схему будет сложнее установить, но она останется частично включенной, если полоска выйдет из строя.

    Сколько светодиодных лент можно подключить в цепь к одному источнику питания?

    Использование слишком большого количества полосок может максимально использовать драйвер в цепи и сократить срок службы драйвера и, следовательно, светодиодной ленты вдвое.

    Так что будьте очень осторожны при выборе правильного количества полос и правильного соответствующего блока питания.

    Вот общее правило, которое следует использовать, учитывая, что у вас есть некоторая информация о светодиодных лентах и ​​блоке питания.

    Вы можете рассчитать это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы питаете.

    Затем выберите блок питания, рассчитанный примерно на 20% БОЛЬШЕ указанного значения.

    Предположим, у вас есть источник питания мощностью 60 Вт. Настоятельно рекомендуется оставлять запас от 10 до 20% неиспользованной мощности, поэтому вы можете предположить, что вы можете потреблять 54 Вт от этого блока питания (PSU), забирая 10%.

    Теперь рассчитайте мощность, потребляемую каждой полосой, умножив длину полосы на ватт на фут светодиода.

    Информация о ваттах на фут обычно указывается на странице продукта или в спецификации.

    Разделите полученное количество на 54, чтобы определить количество полосок, которое вы можете использовать.

    Тем не менее, точное количество светодиодных лент, которые вы можете соединить, всегда будет зависеть от точных технических характеристик имеющихся у вас устройств.

    БОЛЬШИНСТВО производителей рекомендуют для питания от одного блока питания не более 2–3 полос.

    Я также сделал для вас простой калькулятор, который поможет вам с математикой. Наслаждаться.

    Важно знать, что с каждым добавлением светодиодной ленты мощность блока питания должна повышаться.

    Ваша светодиодная лента будет потреблять только необходимую мощность от блока питания и не более того. А поскольку для того, чтобы потреблять электроэнергию, не нужно так много работать, ваша установка будет выделять меньше тепла и работать дольше.

    Иначе большая мощность, потребляемая полосой, может вызвать повреждение.

    Одним из ярких признаков того, что вашего источника питания недостаточно или вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды станут тусклее и тусклее, что называется падением напряжения.

    В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или светодиодов с высокой выходной мощностью на метр, вам необходимо ограничить общую длину подключенных лент.

    Вот конкретный пример:

    Если светодиод имеет полосу 4,8 Вт на метр, рекомендуется питать максимум 10 метров в одной линии для источника питания 60 Вт и для 9.6 ватт на метр полосу, нужно только 5 метров мощности.

    Что нужно учитывать при подключении светодиодных лент

    Есть несколько вещей, на которые следует обратить внимание, начиная свой световой проект. Я уже указал на большинство из них, поэтому, прежде чем я подведу итоги, позвольте мне просто резюмировать.

    При подключении большого количества светодиодных лент к одному источнику питания крайне важно использовать номинальный источник питания на БОЛЬШЕ ватт, чем требуется для вашей установки.

    Мощность блока питания не должна быть меньше или равна суммарной мощности полосы.В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды на конце будут тусклыми.

    Приступая к фактическим соединениям, вы всегда должны вырезать светодиодную ленту из медных соединений, расположенных через каждые пару дюймов на ленте. В противном случае некоторые из светодиодных индикаторов в области разреза могут не работать.

    Обязательно используйте термоусадочную пленку для защиты разъемов, которая различается для внутреннего и внешнего использования. Как вариант, вы также можете использовать изоленту или изоленту.

    Плюс и минус полоски всегда должны совпадать с минусом и плюсом разъема. В светодиодах RGB цветные провода должны соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я уже говорил ранее.

    Заключительные слова

    Всегда полезно составить план и составить план вашего проекта освещения, прежде чем что-либо покупать.

    Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык, и лучше использовать соединительные кабели для увеличения длины в некоторых местах.

    Расскажите мне обо всех ваших проектах.

    Вы использовали разъемы или пайку для подключения светодиодных лент?

    Где вы планируете использовать светодиодные ленты?

    Разъемы, провода и аксессуары для светодиодного освещения

    Разъемы, провода и аксессуары

    Здесь вы найдете последние компоненты для завершения вашей светодиодной системы освещения.

    1. Провода, включенные в список UL, предназначены для установки в стене.

    2. Многожильный провод обеспечивает гибкость для размещения больших светодиодных систем линейного освещения.

    3. Винтовые клеммы для подключения светодиодной ленты и проводов.

    4. Создавайте простые, быстрые и надежные соединения для ленточных фонарей с помощью 12-миллиметрового разъема клеммной колодки для лент.

    5. Проволока для камеры статического давления и внутри стены - это прочная проволока для использования в сухих, влажных или подземных условиях.Устойчив к маслу, газу, ультрафиолету и кислотам.

    6. Простой способ обеспечить защиту и рассеивание внутреннего светодиодного освещения, а также создать привлекательный и законченный вид.

    7. Монтажные аксессуары для установки NEON BLAZE ™ в полевых условиях.

    8. Распределительная коробка LO-PRO NEMA 3R - это внешний корпус, защищающий от погодных и экологических опасностей.Сертифицировано UL 2108, UL 508A и UL 1598

    9. Распределительная коробка NEMA1 для MikroDIM

    10. Разъемы для рассеянного линейного света COB STREAMLITE ™.

    11. PowerTRAX ™ - это модульная система распределения энергии для низковольтного освещения в уникальных приложениях, таких как рабочее место, розничная торговля или освещение дисплеев.

    12. Легко подключается к светодиодной ленточной лампе VALENT X 24 В.

    13. Соединительные аксессуары для установки NEON BLAZE ™ на месте.


    14. Принадлежности для использования только с DAZZLE 24® 24V RGBW 4D Светодиодная лента для влажной локации.

    15. Соединители CLICKTIGHT - это простой способ установить стандартный одноцветный светодиодный ленточный светильник в полевых условиях.

    16. Эти аксессуары позволяют устанавливать светодиодное освещение HYDROLUME® 24 В в экстремальных условиях.

    17. Принадлежности для герметизации светодиодных лент для влажных участков - это все, что нужно для повторной герметизации светодиодных полос.

    18. Вставной фиксатор EQUIFLUX® - лучший и самый безопасный способ крепления светильника EQUIFLUX к поверхности. Полимерный материал предотвратит повреждение установленной поверхности на светильник, в отличие от металлических винтов или болтов, которые могут представлять опасность для света и его функциональности.

    19. Пары соединителей для сращивания с мокрым расположением позволяют подключать два, три или пять нелинейных светодиодных осветительных приборов к одному источнику питания.

    20. Клейкая лента 3M ™ - это двусторонняя клейкая лента с очень высокой прочностью сцепления, предназначенная для укладки практически любого из наших продуктов на ровную чистую поверхность.

    21. Водонепроницаемый разъем под пайку RGB помогает адаптировать водонепроницаемые разъемы RGB к подключению неизолированного провода для подключения к цветовому контроллеру RGB.Эти штекерные и розеточные штекеры, продаваемые парой, имеют тот же 4-контактный штекер, который жестко подключен к нашей RGB-полосе DAZZLE 24 ™ Wet Location.

    22. Идеально подходит для установок, которые будут проверяться на соответствие электрическим нормам, требующим подключения двух проводов внутри корпуса.

    23. Запатентованный электрический шкаф, внесенный в список UL, соответствует требованиям электротехнических норм и мерам экономии за счет простой установки светодиодных источников питания.

    24. Разъемы DAZZLE® CLICKTIGHT® предназначены только для использования с версиями светодиодных лент DAZZLE® CLICKTIGHT® RGB и RGBW для использования внутри помещений и контроллерами цвета.

    25. Подключается напрямую к аксессуарам для штекеров постоянного тока, съемным адаптерам и светодиодной шайбе TRIANT®

    Полное руководство по светодиодным лентам

    Светодиодные ленты - это сбывшаяся мечта домашнего мастера.Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

    Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место, где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

    Вот для чего это руководство.

    Это руководство поможет вам пройти путь от начинающего до готового проекта.

    Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения.Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь своими знаниями.

    Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.


    Типы чипов светодиодных лент

    Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

    Что означают буквы?

    Буквы в описании относятся к цвету (ам) на выходе светодиодных чипов на полосе.

    Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

    Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть упаковано в полосу той же длины.

    RGB - красный, зеленый, синий

    Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одном кристалле: по одному для каждого цвета.Каждый цвет подключается к собственному каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

    W - Белый

    Обычно одиночная буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

    WW - теплый белый

    Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

    CW - Холодный (или холодный) белый

    Холодный белый находится в диапазоне 6500K, но проверьте, чтобы быть уверенным.

    CCT - Температура цветовой корреляции

    CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними. Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

    Примеры распространенных конфигураций светодиодных чипов:
    Этикетка Описание
    RGB Одноканальный трехканальный чип со светодиодами RGB
    RGBW Одноканальный четырехканальный чип с RGB и белыми светодиодами
    RGB + W Один трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белым светодиодом
    RGB + CCT Один трехканальный чип со светодиодами RGB и отдельный двухканальный чип с холодным белым и теплые белые светодиоды
    RGBCCT Одноканальный 5-канальный чип с светодиодами RGB, CW и WW

    Что означают цифры?

    Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835.Число обычно описывает размер чипа.

    Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Точно так же чип 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

    Если вы смотрите на полосу с цифровой адресацией, вы, вероятно, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер - это имя встроенной микросхемы контроллера светодиодов.

    Source 00 00 00 00 9
    Общие адресуемые контроллеры светодиодов:
    WS2811
    WS2812 ECO
    WS2812B
    WS2813
    9177
    Размер имеет значение?

    Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей имеют одинаковую производительность.

    Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая схему микросхемы, потребляемую мощность и используемые материалы.

    Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

    Светодиод Площадь поверхности кристалла Световой поток Потребляемая мощность
    2835 9.8 мм2 22-24 лм 0,2 W
    5054 27 мм2 45-55 0,5 W
    5630 16,8 мм2 50-60 лм 0,5 W

    Обратите внимание на то, что 5630 излучает больше света, чем 5054, даже несмотря на меньшую площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

    Размер играет роль в определении того, сколько светодиодов может быть установлено на полосе:

    1.Узкий чип можно прикрепить к полосе ближе друг к другу, создав более равномерный свет.

    2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полос.

    Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

    Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой - белые. Они располагаются поочередно.

    Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.


    Как правильно выбрать светодиодную ленту

    Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком ценовом диапазоне. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

    Яркость

    Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества просветов вам следует искать люмен на фут или люмен на метр.

    Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

    Использование Рекомендуемый световой поток на фут
    Акцентное освещение / освещение настроения 150-350
    Подсветка под шкафом 175-525
    Рабочее освещение (близкое) 275 450
    Рабочее освещение (дальнее) 350-700
    Непрямое освещение 375-575
    Замена люминесцентной лампы 500-950
    Источник

    Хорошая идея купить полосы с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

    Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

    Кроме того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

    Эффективность

    Яркость не всегда дает полную картину. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

    Производитель светодиодной ленты может увеличить заявленный световой поток, подавив светодиоды. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку высокая температура является основной причиной преждевременного выхода светодиода из строя, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как могли бы.

    По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. Если нет, вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

    Нужен ли мне

    для с высоким индексом цветопередачи?

    Индекс цветопередачи (CRI) - это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

    CRI выше 80 приемлем для большинства приложений.

    CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

    Почему важен индекс цветопередачи?

    Объекты при слабом освещении могут казаться тусклыми или резкими в зависимости от света и цвета. Цвета будут менее яркими, а общий световой эффект - менее ярким.

    Но почему?

    ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

    Свет, который мы можем видеть, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

    Спектр видимого света Источник

    Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.

    Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

    Что произойдет, если вместо солнечного света мы направим на яблоко светодиодный свет?

    Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

    Почему?

    Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы могли подумать, что для того, чтобы имитировать дневной свет, вам просто нужно купить светодиод с такой же CCT. Но все намного сложнее.

    Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

    Источник

    Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно как изображение слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки. Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

    Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

    Ниже тот же ЮДЖИЛЭД в сравнении с дневным светом (белая пунктирная линия).

    Светодиодный светильник может быть сконструирован для излучения CCT 6000K (чтобы соответствовать дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «не так» при просмотре под светом.

    Что лучше: 12 В или 24 В?

    Светодиодные ленты обычно доступны с напряжением 5 В, 12 В или 24 В.

    Для аналоговых полосок большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

    Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания. Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

    Более высокое напряжение означает более длительные пробеги

    Полосы с более высоким напряжением обычно могут работать дольше, не страдая от последствий падения напряжения.

    Что такое падение напряжения?

    Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе к источнику питания) будут ярко светиться. В то же время светодиоды на конце полосы будут тусклыми.

    Пример падения напряжения

    Выше показан отличный пример влияния падения напряжения.

    Пару лет назад я установил непрямое освещение в своей гостиной.Я использовал полоски на 12 В и сделал петлю по периметру комнаты, соединив три 5-метровых полоски встык к одному источнику питания.

    Яркий свет слева - начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом. Фонари с правой стороны страдают от падения напряжения и намного менее ярки.

    Почему это происходит?

    Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление.Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

    Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полосу достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

    Как более высокое напряжение снижает влияние падения напряжения?

    Во-первых, вы должны иметь базовое представление о том, как подключены все компоненты светодиодной ленты.

    Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В, независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, можно также установить на полосу 24 В. Разница заключается в том, как спроектирована схема полоски.

    Светодиодные чипы

    соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно равняться общему напряжению на полосе (см. Диаграммы ниже).

    Затем каждая из групп соединяется параллельно и размещается по длине полосы.

    А пока обратите внимание (схемы выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами на 12 В. Ниже я объясню, почему это важно.

    Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода.Ниже приведен пример того, как это может произойти на полосе 12 В.

    Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

    Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

    1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это также приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
    2. Эффект 0.Падение 5 В делится между 8 остальными компонентами схемы (по сравнению с 4 на 12 В).

    Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

    Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В. Но даже полоски на 24 В имеют предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

    Более низкое напряжение имеет более близкие линии среза

    Как я только что упомянул, светодиодные ленты соединены группами светодиодов.Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В - 3, а на полосе 24 В - 7.

    Линии разреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

    Например, см. Схемы полос 12В и 24В ниже.

    Если в вашей установке много углов с короткими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором.Это может помочь свести к минимуму «мертвые» зоны по углам.

    Более высокое напряжение может быть более эффективным

    Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло вместо света. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

    Сколько потрачено впустую?

    Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

    Общее напряжение полосы Напряжение на резисторе % Мощность, «потраченная впустую» на резисторах
    5V 2V 40%
    12 В 3 В 25%
    24 В 3 В 12.5%

    Легко видеть, что полоски с более высоким напряжением страдают от меньших потерь энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.


    Какой толщины у меди?

    Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы находится слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.

    По этим причинам толщина медного слоя имеет значение.

    Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и позволит дольше работать.

    Он также быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.

    Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут. Типичные значения для светодиодной ленты - 1-4 унции.Более высокая мощность требует больше меди.

    К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

    Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице характеристик.


    Как установить светодиодные ленты

    Наилучший способ, который я нашел для установки светодиодных лент, - это внутри алюминиевого канала.

    Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

    Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

    После обрезки канал можно надежно закрепить винтами.

    Преимущества установки светодиодных лент внутри канала:

    1. Обеспечивает однородную поверхность для склеивания ленты, образуя надежное и долговечное соединение.
    2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
    3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
    4. Чехол также поможет защитить полосу от пыли и повреждений.
    5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

    Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не окупается.

    Самая большая проблема, с которой вы столкнетесь при установке без канала, - это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

    Чтобы клей не рассыпался, я рекомендую наносить каплю горячего клея через каждые пару футов.

    Как соединить светодиодные ленты

    Пайка - обычно самый надежный способ соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и некоторых навыков.

    Клипы быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

    Однако соединения, выполненные зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.

    Поэтому я рекомендую использовать припой, если полосы могут испытывать:

    1. Погода - любая установка на открытом воздухе или нагрев и охлаждение, которые могут вызвать конденсацию
    2. Движение - любой гибкий канал или место, которое может испытывать вибрацию
    3. Очень постоянное - залиты эпоксидной смолой или другим подобным материалом.

    Как обращаться с углами

    Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.

    Плавный изгиб

    Лучший способ, который я нашел для большинства моих установок, - это просто сделать пологий изгиб за углом.

    Для этого метода не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

    Source

    Заведите полосу за угол и дайте полосе принять собственную форму. В результате получится небольшая петля в углу.

    Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

    Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

    Угловой соединитель

    Вы также можете разрезать полосы по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям разреза. Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

    Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

    Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.

    Source
    Fold Method

    You может попытаться сложить полосы, но я не рекомендую это делать. Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами.Одноцветные полоски низкой плотности лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

    Сначала согните полосу под прямым углом под углом , противоположным направлению поворота .

    Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

    Удаление светодиодных лент

    Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив ее, практически невозможно.

    Не тяните за полосу и надейтесь на лучшее.Вы рискуете порвать ленту или повредить отдельные разъемы светодиодов.

    Вместо этого используйте зубную нить.

    Нет, не такая нить! Зубная нить.

    Отрежьте кусок нити и протяните его под краем. Затем двигайте им взад и вперед по длине полосы.


    Как запитать светодиодные ленты

    Светодиодные чипы питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту прямо в розетку (переменный ток). Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

    Как выбрать источник питания для светодиодов

    Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие высококачественные светодиоды. Следовательно, есть соблазн удешевить блок питания. Но если заранее потратить деньги на хороший блок питания, то со временем они окупятся.

    Какая мощность вам нужна?

    Во-первых, вам нужно знать, сколько энергии будут использовать ваши стрипы, чтобы вы могли выбрать блок питания подходящего размера.

    Каждый продавец должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

    Не беспокойтесь, совсем не обязательно получать точный номер. Близко достаточно.

    После того, как вы оцените энергопотребление вашего стрипа, хорошее практическое правило - добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

    Дополнительная емкость поможет продлить срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

    Напряжение источника питания должно соответствовать напряжению светодиодов

    Источник питания должен быть того же напряжения, что и светодиодная лента.

    Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (чрезмерно) в течение короткого периода времени.Вскоре они перегреются и перегорят.

    И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

    Водонепроницаемый или нет?

    Корпус блока питания обычно оценивается по системе IP. Первая цифра в рейтинге IP - это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число - защита от жидкости (например, капание, разбрызгивание, погружение).

    Гидроизоляция

    Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

    Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

    Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

    Защита от пыли

    Даже если вас не беспокоит вода, вам может потребоваться герметичный блок питания для защиты от пыли.

    Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

    Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

    Эффективность блока питания

    Эффективность вашего блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

    Например:

    Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с эффективностью 70% будет потреблять 100 Вт / 0.70 = 143Вт электроэнергии.

    В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

    По большей части, если вы хотите большей эффективности от источника питания, вам придется платить за это. Имеет ли смысл платить за повышение эффективности обычно зависит от размера вашего проекта.

    Установка источника питания

    Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

    Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания светодиодных драйверов и проложить провода через стены.

    Если вы хотите, чтобы он выглядел красиво и аккуратно, рассмотрите возможность размещения всех блоков питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

    DO купите блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

    Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

    DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.

    НЕ НУЖНО! подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

    НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это должно быть само собой разумеющимся, но всегда есть тот парень . Источники питания действительно выходят из строя, и если они застревают в стене, это становится настоящей головной болью при обслуживании.

    Как запитать очень длинные ленты

    Если у вас достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.

    К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

    Установите блок питания посередине

    Самый простой способ удвоить эффективную длину ваших полос - разместить источник питания посередине двух полос.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

    Используйте инжекцию мощности

    Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой продолжительный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

    В этих случаях вам придется проложить больше проводов к нужным местам. Это называется подачей мощности.

    Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

    Инжекция мощности для аналоговых светодиодных лент

    Аналоговые ленты не имеют встроенных микроконтроллеров, в отличие от цифровых полос. Это означает, что необходимо установить какой-то контроллер напряжения между источником питания и полосой на на всех соединениях .

    Можно купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

    Однако есть более простое (и более дешевое) решение.

    Повторители сигналов

    Повторители сигналов могут быть подключены в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

    Этот способ проще для домашней автоматизации, потому что к сети умного дома добавляется только один контроллер.

    Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к репитеру и подключить две полосы к репитеру.

    Повторитель может получать питание от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

    При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

    Ввод мощности для цифровых светодиодных лент

    Для цифровых лент напряжение каждого светодиода регулируется микроконтроллерами, установленными на полосе.Микроконтроллеры требуют полного напряжения от источника питания, поэтому инжекция мощности осуществляется путем подключения источника питания непосредственно к полосе.

    При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- везде, где требуется дополнительное питание.

    ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

    Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

    ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может вывести из строя источники питания и потенциально вызвать возгорание.

    Как выбрать правильный размер провода

    Толстый провод будет иметь меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

    Однако толстая проволока дороже.Спрятаться труднее. И, если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно затруднить вашу работу.

    Чтобы выбрать провод правильного размера, вам необходимо знать:

    1. Напряжение на зачистке
    2. Ток - Чтобы рассчитать требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
    3. Длина провода
    4. Допустимая величина падения напряжения

    Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте его, пока не получите приемлемое падение напряжения.

    Если вы будете прокладывать провода внутри готовых стен, проводка должна быть помечена как соответствующая классу 2.


    Как управлять светодиодными лентами

    В этом разделе объясняется, как автоматизировать или по беспроводной сети управлять светодиодными лентами с помощью продуктов для умного дома.

    Всегда ли мне нужен контроллер?

    Если у вас одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.

    Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но очень просто.

    Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

    Как затемнить светодиодные ленты

    Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

    Первый способ - использовать умный диммер переменного тока, установленный в стене.Для этого проводка идет от переключателя яркости к источнику питания и фарам.

    Плюсы / минусы этого метода:
    Con - Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
    Pro - Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
    Pro - Когда свет выключен, питание отключено. Это устраняет источник «вампирской» силы.
    Con - Работает только с одноцветными светодиодными лентами.

    Второй способ - использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

    Плюсы / минусы этого метода:

    Pro - Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
    Pro - Не требует источника питания с регулируемой яркостью.
    Con - Свет не подключается напрямую к настенной панели управления. Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
    Con - Электропитание всегда включено, что дает вампирскую силу.

    Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если это место, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения, когда это возможно.

    Как управлять цветом светодиодной ленты

    Если ваши светодиодные ленты представляют собой полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.

    Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма - это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

    Использование контроллера со слишком большим количеством каналов - это нормально. Однако имейте в виду, что существует предел того, сколько тока может проходить на каждом канале.

    Контроллер имеет ограничение на пропускаемый через него ток. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

    В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.

    Беспроводные протоколы

    Интеллектуальный светодиодный контроллер взаимодействует с вашим умным домом, используя своего рода беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

    Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер WiFi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и обычно дешевле, чем два других варианта..

    Zigbee и Z-Wave - это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

    Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue. Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

    ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, вы должны убедиться, что это контроллер, сертифицированный Zigbee 3.0.

    Где установить контроллер

    Контроллеры обычно намного меньше блоков питания, поэтому их легче спрятать.

    В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

    При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения.Затем переключитесь на более светлый провод от контроллера к полосам.

    Как управлять цифровыми (адресуемыми) светодиодными лентами

    Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может настраивать светодиоды по отдельности.

    Цифровой контроль полосы сильно отличается от аналогового. Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования следующие:

    Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

    Кроме того, вам понадобится компьютер (многие используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

    Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.


    Рекомендуемые продукты

    Выполните поиск в Google светодиодных лент, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

    Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал и работали ли они на меня.

    По мере того, как я буду покупать и тестировать товары, я буду обновлять этот список.

    Светодиодные ленты

    High CRI (белый дневной свет) - Светодиодная лента MARSWALL CRI 97+

    RGBW - BTF-LIGHTING 16,4ft RGBW 4 в 1 светодиодная лента

    Светодиодные контроллеры

    WiFi

    Z-Wave

    Работает с Hue - Контроллер светодиодных лент GIDERWEL Zigbee RGBW

    Источники питания

    Класс 2 (CL2) - 12 В 60 Вт Источник питания

    Регулируемая яркость - Драйвер светодиода HitLights 12 В 60 Вт с регулируемой яркостью


    Заключительные мысли

    Светодиодные ленты », я имел в виду именно это.Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.

    Но, признаю, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или что-то, что я пропустил, дайте мне знать в комментариях ниже, и я добавлю их в руководство.

    Спасибо за чтение!

    Устранение общих неисправностей для умных светодиодных лент - Novostella

    Q1: Как изменить вашу сеть WiFi на 2.4GHz?

    A1: Этот интеллектуальный фонарь поддерживает подключение только на частоте ниже 2,4 ГГц, но большинство маршрутизаторов поддерживают сети как с частотой 5,0 ГГц, так и с частотой 2,4 ГГц. Если ваша текущая сеть Wi-Fi 5,0 ГГц, попробуйте зайти в меню маршрутизатора, выбрать настройки беспроводной сети, включить канал 2,4 ГГц. У разных марок маршрутизаторов могут быть разные меню настроек. Более подробную информацию вы можете найти в конкретных инструкциях вашего маршрутизатора в Google.

    Q2: Могу ли я расширить полосу света с помощью одного адаптера питания?

    A2 : Один адаптер питания поддерживает только полосу шириной 1 x 6 м, мы не рекомендуем ее увеличивать.

    Q3: Не удается найти полосу света при добавлении устройства в приложение?

    A3: Быстро, несколько раз подключайте и отключайте полоску 3 раза (вкл-выкл-вкл-выкл-вкл-выкл-вкл), пока полоска не войдет в режим стробоскопа. Выполните шаги из Части 2, чтобы подключить полосу света к приложению Magic HomePro.

    Q4: Не удалось добавить полосу света во время процесса подключения WiFi.

    A4: При добавлении световой полосы, пожалуйста,

    (1) Убедитесь, что световая полоса, смартфон и маршрутизатор расположены близко друг к другу

    (2) Убедитесь, что и сеть маршрутизатора, и смартфон работают нормально

    ( 3) Подтвердите, что введен правильный пароль маршрутизатора

    (4) Подтвердите, что добавляемое устройство находится под 2.4 канала WiFi. Включите трансляцию и не разрешайте скрывать Wi-Fi

    (5) Убедитесь, что метод шифрования маршрутизатора - WPA2-PSK, а тип аутентификации - AES, или оба настроены как автоматические

    (6) Подтвердите свой Wi- Имя Wi-Fi содержит только буквы и цифры, например: abcd1234

    (7) Если количество подключенных устройств вашего маршрутизатора достигает предела, попробуйте отключить Wi-Fi-соединение некоторых устройств и подключиться снова

    (8) Если маршрутизатор включает MAC фильтр адресов, попробуйте удалить устройство из списка MAC-фильтров и убедитесь, что маршрутизатор разрешает подключение устройства

    Q5: сбой подключения WiFi.Как изменить сеть Wi-Fi на 2.4G?

    A5: При добавлении устройства проверьте

    (1) Если количество подключенных к маршрутизатору устройств достигнет предела, попробуйте отключить какое-либо устройство Wi-Fi и подключиться снова

    (2) Если маршрутизатор включает фильтр MAC-адресов, попробуйте удалить устройство из списка MAC-фильтров и убедитесь, что маршрутизатор разрешает подключение устройства

    Q6: Почему приложение требует доступа к данным памяти, камеры, файлы и т. д. с мобильного?

    A6: Эта интеллектуальная световая полоса оснащена функциями синхронизации с музыкой, микрофона и захвата цвета.

    -Для использования функции «Синхронизация с музыкой» приложению необходимо разрешение на доступ к вашему музыкальному файлу, чтобы освещение могло танцевать под музыку.
    -Функция микрофона предназначена для включения записи звука, чтобы освещение могло танцевать вместе с вашим голосом. Аудио сохраняется на USB-накопитель и может быть удалено или изменено через приложение.
    -Чтобы использовать функцию «Захват цвета», приложению необходимо разрешение на доступ к файлу фотографии, чтобы подсветка могла отображать цвет выбранной фотографии.В дополнение к доступу к файлу фотографии вы также можете выбрать мгновенное фото, чтобы приложение запечатлело цвет для освещения. Эти фотографии, сделанные приложением через камеру, сохраняются на USB-накопителе и могут быть удалены или изменены через приложение.

    Эти функции НЕ БУДУТ удалять или изменять какие-либо ваши личные файлы на USB-накопителе, кроме тех, которые сделаны с помощью фотографий и аудио, записанных приложением.

    Q7: Есть ли в приложении музыкальная функция?

    A7 : Да, есть музыкальная функция.Обязательно загрузите последнюю версию MagicHome Pro вместо Magic Home.

    Q8: Мое устройство не может подключить Google Assistant или Amazon Alexa?

    A8 : В этом случае проверьте

    (1) Убедитесь, что вы нашли и включили навык Magic Home в своем приложении Alexa.

    (2) Убедитесь, что вы вошли в приложение Magic Home Pro. , и та же учетная запись связана с вашим приложением Alexa или Google Assistant

    (3) Попробуйте дать своему устройству простое имя для облегчения распознавания голоса с помощью Alexa или Google Assistant

    (4) Убедитесь, что осветительное устройство и ваш Amazon Echo или Google Homedevice подключены к той же сети Wi-Fi.Если они не находятся в одной сети, Echo или Google Home не могут обнаружить осветительное устройство

    (5) Если Amazon Cloud Service или Google Cloud Service выходит из строя, это может привести к отключению сети от осветительных устройств. В этом случае подождите и попробуйте повторно подключить устройства позже

    В9: Есть ли режим белого света с этой световой полосой?

    A9 : Да, есть режим белого света. Белый свет достигается путем смешивания красных, зеленых и синих светодиодов.В результате фиктивный белый свет похож на сплошной белый свет, но все же есть небольшая разница в яркости и индексе цветопередачи.

    Q10: Могу ли я использовать две водонепроницаемые ленты по отдельности?

    A10 : Не рекомендуется использовать полоски отдельно.

    Q11: Можно ли разрезать светодиодную ленту? Есть ли аксессуары для переподключения ??

    A11 : Между каждыми тремя светодиодами на полосе есть метка «ножницы». Найдите эти отметки и разрежьте полоску по отметкам.Для любого положения под прямым углом необходимы 4-контактные L-образные зажимы шириной 10 мм (не входят в комплект).

    5050 Комплект 4-контактных разъемов для светодиодных лент

    Этот комплект 5050 4-контактных разъемов для подключения светодиодных лент содержит большинство деталей, необходимых для проекта DIY светодиодных лент.

    • ★ В КОМПЛЕКТ ВКЛЮЧЕНЫ: 1x 32,8-футовый удлинительный кабель RGB, 10x соединителей перемычки для светодиодных лент, 10x L-образных соединителей, 10x беззазорных соединителей для светодиодных лент, 20x зажимов для светодиодных лент
    • ★ ПРИМЕНЕНИЕ: Комплект разъемов для 4-проводных светодиодных лент 10 мм для водонепроницаемых и неводонепроницаемых светодиодных лент 5050 RGB с изменением цвета
    • ★ УСЛОВИЯ ЭКСПЛУАТАЦИИ: Эти светодиодные ленточные разъемы поддерживают ток 0-4A и входное напряжение 0-24 В, уровень термостойкости от -20 до 100 градусов
    • ★ ПРИМЕЧАНИЕ. При подключении водонепроницаемых светодиодных лент к этим разъемам для светодиодных лент необходимо снять силиконовый гель с поверхности зоны пайки.
    • ★ ГАРАНТИЯ: 24 месяца гарантии на все соединители для светодиодных лент iCreating, 90 дней гарантии возврата денег по любой причине, круглосуточное онлайн-обслуживание клиентов


    ● Удлинительный кабель RGB предназначен для светодиодных лент 5050 RGB с изменяющимся цветом, электрических приборов и оборудования, трансформатора, ламп и подключения проводов двигателя, подключения светодиодного разветвителя, изгиба полосы вокруг угла и т. Д.
    ● Разъем перемычки для светодиодной ленты используется для соединения гибких светодиодных лент RGB 5050 и сегментов ленты вокруг угла.
    ● Г-образный соединитель для светодиодных лент используется, когда вам нужно закрепить световые полоски вокруг острого угла в 90 градусов.
    ● Беззазорный соединитель для светодиодных лент позволяет легко и быстро без пайки соединить две гибкие светодиодные ленты RGB 5050 и сегменты ленты.
    ● Зажим для светодиодной ленты легко фиксирует световую полосу одним винтом и легко снимает светодиодную полосу с другого конца при замене или обслуживании.


    Теплое напоминание :
    Если у вас возникнут проблемы во время установки, свяжитесь с нами по электронной почте [email protected], и вы получите ответ в течение 24 часов.

    В комплект входит :
    1 удлинительный кабель 32,8 футов RGB
    10 разъемов перемычки для светодиодных лент
    10 разъемов L-образной формы
    10 разъемов для светодиодных лент без зазора
    20 зажимов для светодиодных лент

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
