Светодиоды 3528: Характеристики светодиода LED SMD 3528, параметры

Характеристики светодиода LED SMD 3528, параметры

Ярким представителем первого поколения сверхярких светодиодов является модель SMD 3528. На его базе изготавливались первые светодиодные ленты. Впервые на основе этого корпуса были реализованы диоды с тремя кристаллами, трехцветные RGB, имеющие красный, синий и зеленые цвета. RGB вариант визуально легко отличить от обычного одноцветного, у трехцветного четко видно три секции под силиконовым компаундом и на нем нет желтоватого люминофора, который преобразует синий цвет в белый. Следующей моделью в линейке эволюции технологий стал светодиод SMD 5050, основанный на 3 кристаллах 3528.

Содержание

• 1. Основные характеристики СМД 3528
• 2. Подробные параметры

Основные характеристики СМД 3528

Параметры приведены для светодиода цветовой температурой 6000К-7000К

Параметр
Световой поток	5 Люмен
Мощность	0,1 Вт
Рабочая температура, градусов	-40 до + 85
Номинальный ток, мА	25
Напряжение питания, Вольт	2. 8 – 3,2
Длина и ширина, мм	3,5 x 2,8
Угол свечения, градусов	120

Если вы видите, какое либо светодиодное изделие на светодиодах SMD 3528, предполагающее большой световой поток, то оно обладает явно низкими техническими характеристиками, и вам следует найти такое же изделия на более современных диодах, например SMD 5630 или SMD 5730.

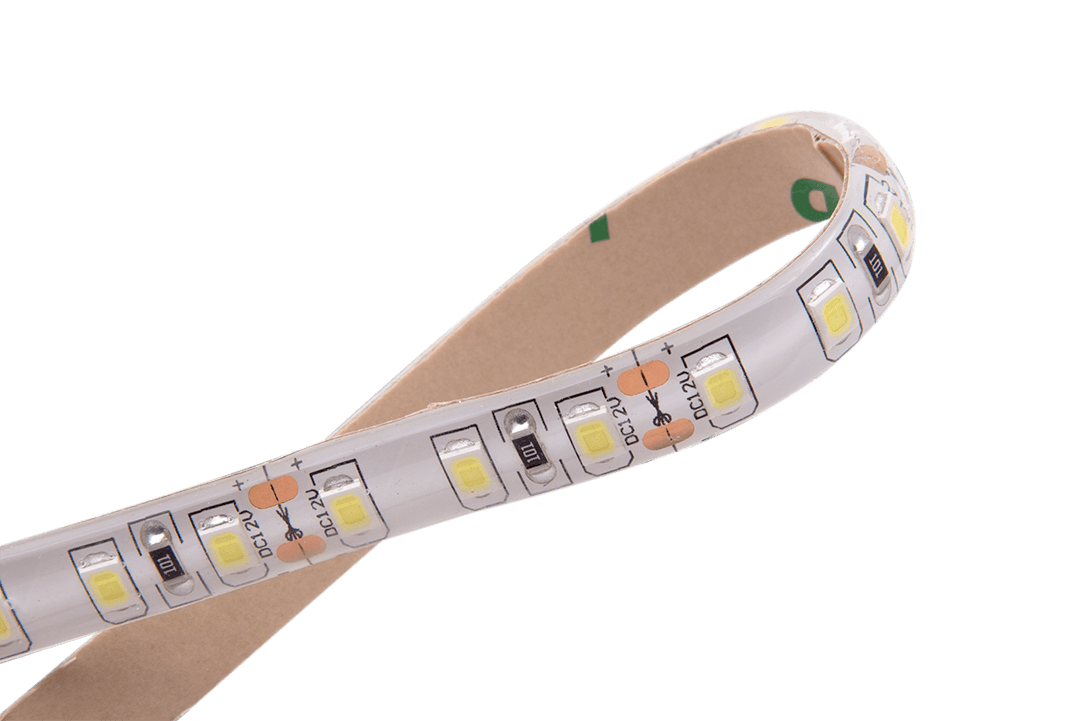

Светодиодная лента на СМД 3528

На начало 2015 года, большое количество производителей стали выпускать мощные светодиоды на базе широко известных корпусов. В светодиодной лампе на 10 Ватт мне попадались LED диоды с корпусом 3528 или SMD 2835, мощность которых составляла 1 Вт. Модернизированный вариант внешне не отличить от старого, он отличается наличием нового кристалла, с яркостью до 148 Люмен на Ватт. Изделия с модернизированными вариантами относятся к более высокой ценовой категории и в бюджетных светодиодных лампах для дома их не встретить. В светодиодных лентах 3528 тоже установлены стандартные на повышенной мощности.

Подробные параметры

Подробные технические характеристики LED SMD 3528

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой.

• прямой ток (IF) – 30 мА;
• прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
• мощность, рассеиваемая корпусом (PD) – 100 мВт;
• обратное напряжение (UR) – 5В;
• диапазон рабочих температур (TOPR) – (-40/+65)°C;
• температура пайки, не более трёх секунд (TSLD) – 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

• прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
• световой поток (Ф) – 7–7,5 лм;
• угол рассеивания – 120°;
• индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
• сопротивление перехода кристалл/подложка – 6 Вт/°C;
• обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

1. Применять низкотемпературные сплавы.
2. Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
3. Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
4. Допускается кратковременный нагрев светодиода до 300°C.
5. Пайка оплавлением может быть произведена не более двух раз.

SMD 3528 LED светодиоды – характеристики, разновидности *

SMD 3528 светодиоды своим цифровым обозначением говорят не о характеристиках, а лишь о своем размере. Характеристики светодиодов могут изменятся по разным причинам. Однако чаще всего зависят от цвета излучения светодиода

Размеры светодиодов 3528 в миллиметрах или 1210 в сотых дюйма

Аббревиатура SMD расшифровывается как Surface Mounted Device — устройство поверхностного монтажа. SMD светодиоды не имеют монтажных ножек, как индикаторные светодиоды. Контакты светодиода припаиваются напрямую к контактным площадкам платы. Обычно с помощью паяльного фена. Безусловно, цифры 2835 означают размер светодиодов. То есть ширина – 2,8 мм, длина – 3,5 мм. А также данные светодиоды иногда обозначают как 1210. Данное обозначение говорит о размере светодиодов в сотых дюйма. То есть светодиод имеет размер 0,12×0,10 дюйма.

Размеры светодиода 3528

Светодиоды 3528 обычно имеют в своем устройстве всего один кристалл. То есть данные светодиоды не являются светодиодной сборкой из нескольких светодиодов залитых люминофором. Потому их характеристики чаще всего не имеют сильного разброса значений. Как например, светодиоды 2835. Однако светодиоды 3528 имеющие разный цвет излучения имеют и разные характеристики. К примеру, ниже в таблице представлены характеристики двух разновидностей светодиодов одинакового размера 3528. Более того, имеющих одного и того же производителя. А именно – компанию Everlight Europe. Но они имеют разные цвета излучения, а значит и разные характеристики.

Электрические характеристики светодиодов 3528

Светодиоды smd 3528 – напряжение, ток, мощность

Таблица – параметры светодиода 67-21-UR0200L-AM

Таблица – параметры светодиода 67-11-C70100H-AM

Из таблиц видно, что даже у одного производителя существуют различные виды светодиодов одинакового размера 3528. То есть светодиоды могут иметь разное прямое падение напряжения при разном цвете свечения. Например, осветительные smd светодиоды 3528 обычно выпускаются на прямое  напряжение 3 вольта. Однако существуют светодиоды 3528 разных цветов на прямое напряжение от 2 до 3,2 вольт. Номинальный прямой ток светодиодов 3528 обычно 20 миллиампер. Вне зависимости от цвета. Светодиоды типоразмера 3528 являются маломощными светодиодами. Мощность их обычно составляет 0.06 ватта.

Прямое падение напряжения светодиодов 3528 в зависимости от цвета излучения

Стоит отметить что SMD типоразмера 3528 могут также иметь другое устройство и характеристики. К примеру, они могут состоять из нескольких кристаллов. Светодиоды 3528 RGB типа (Red – красный, Green – зеленый, Blue – синий) состоят из трех кристаллов. По отдельности кристаллы дают красный. зеленый и синий цвета. При включении всех трех кристаллов одновременно, они дают смешанный белый свет. Такие светодиоды могут, при управлении через контроллер, светит каждым цветом по отдельности. Или любым другим цветом и оттенком при смешении и питании определенной силой тока. К примеру, вот такой 4-пиновый индикаторный светодиод 3528. У него три минусовых контакта – катода, отдельно для каждого кристалла. А также один общий плюсовой вывод – анод.

SMD Светодиод-3528 RGB обычно имеет характеристики

Общий анод

Цвет: красный/зеленый/синий

Сила света: 120-150/200-300/70-95 мкд

Длина волны: 620-625/520-525/460-470 нм

Прямое падение напряжения: 2,0-2,6/3,0-3,4/3,2-3,4 в

Прямой ток: I (мА): 20 мА

4-контактные светодиоды 3528 с двумя (справа) и тремя (слева) кристаллами

Светодиоды 3528 могут состоять из двух кристаллов и светиться двумя разными цветами поочередно. При этом они имеют четыре контакта. Два катода (-) и два анода (+). Или же три контакта. Два анода и один общий катод.

Как видно из вышерасположенных таблиц, два одинаковых по размеру светодиода Everlight Europe изготовлены на разные ток и напряжение. В результате светодиоды имеют совершенно разные вольт-амперные характеристики. Соотношение прямого тока и прямого напряжения этих двух светодиодов  показано в расположенных ниже  графиках.

Вольт-амперная характеристика светодиода 67-21-ur0200l-AM

Вольт-амперная характеристика светодиода 67-11-C70100H-AM

Без всякого сомнения, важно подобрать источник питания и светодиоды друг под друга. То есть питающий драйвер должен выдавать ток силой не больше чем номинальный ток светодиодов. В добавок ко всему прочему, драйвер должен иметь запас по мощности. Разумеется, по сравнению к мощности питаемых от него светодиодам. Безусловно, это обеспечит более долгий срок службы светодиода. А также большую сохранность источника питания.

Вне сомнения, стоит обратить тщательное внимание на охлаждение светодиодов. Во всяком случае, при соблюдении номинальной температуры светодиоды гарантировано прослужат более долгий срок. Чем более дешевые светодиоды применяются, тем более бережно с ними стоит обращаться.

Светодиоды smd 3528 – cветовые характеристики

SMD 3528 светодиоды – световая температура, световой поток, энергоэффективность

Естественно, светодиоды smd 3528 могут различаться не только по электрическим, но и по световым характеристикам. Осветительные светодиоды размера 3528 выпускаются с различной цветовой температурой. Несомненно, обычно их диапазон составляет от 2700 K до 6500 Кельвинов. Светодиоды с разной цветовой температурой имеют различный индекс цветопередачи, световой поток и энергоэффективность. То есть SMD 3528 могут быть не только белыми-осветительными, но и самых разных цветов. Как правило, они имеют красный, желтый, синий, зеленый цвета свечения. Угол рассеивания света (угол свечения) у типоразмера 3528 чаще всего 120°. Светдиоды 3528 могут иметь различное покрытие кристаллов. Это может быть прозрачное покрытие, желтый люминофор или линзы различной формы. К примеру, вот такой сферической. От применяемого типа покрытия также происходит изменение световых характеристик светодиода. Например, изменяется угол свечения светодиода.

Таблица – световые характеристики светодиодов SMD 3528 разного цвета

Важно учитывать при покупке светодиодов 3528 их отличие от светодиодов 2835

Не стоит путать светодиоды 3528 со светодиодами 2835. Без сомнения, это два разных вида светодиодов. Применяются в разных световых приборах и не заменяют друг друга.

При покупке стоит учитывать, что светодиоды 3528 могут иметь самые разные характеристики. Как следствие, нужно выбирать ту разновидность светодиода, которая максимально подходит характеристиками под ваши цели.

Подсветка приборной панели Ford Focus переделанная на светодиоды smd 3528

Маломощные светодиоды 3528 обычно не продаются поштучно. По сути, в продаже встречаются партии от 50 штук. Чаще от 100 штук. Крепятся светодиоды на ленту, которая сворачивается в катушку и помещается в упаковочный пакет. Посмотреть актуальную на данный момент цену или приобрести светодиоды 3528 разного цвета, а в том числе и белые осветительные, можно перейдя по ссылке.

Похожие товары в разделе Светодиоды SMD

Светодиоды 3528 видео

Следующие статьи могут быть полезны для Вас

Светодиоды. Что это такое?

Цветовая температура ламп освещения

Светодиодные лампы

Ваш Удобный дом

Технические характеристики SMD 3528 Datasheet на русском

Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.

На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего. Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.

Основные характеристики LED СМД 3528

Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.

Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)

Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки». Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)

Характеристики белых СМД 3528

Оптико-электронные данные белых диодов

Цвет	Ток, мА	Яркость,Iv,мКд		Прямое напряжение, В		Световой поток, Лм		Угол половинной яркости, град	Обратный ток, мА
		Min	Typ.	Min	Typ.	Min	Typ.	120	Max
Холодный белый (6000-7000К)	20	1600	1900	2,8	3,2	4,5	5,0		10
Теплый белый (2800-3200К)	20	1600	1900	2,8	3,2	4,5	5,0		10

Графики и зависимости рассматриваемых ранее белых LED SMD

Холодный белый SMD 3528

Характеристики SMD 3528 холодного-белого свечения

Теплый белый SMD 3528

Графики характеристики теплого-белого SMD 3528

Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно. Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.

Габаритные размеры SMD 3528

Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.

Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять.)

Ну и на последок некоторые предостережения при работе с любыми SMD диодами.

Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!

Подавляющее большинство диодов покрывают силиконовым компаундом. Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:

• Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
• Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
• Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.

Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).

Видео на тему монтажа светодиодов SMD

Технические характеристики и параметры SMD 3528, 5050, 5630, 5730

Что такое smd светодиоды? Surface Mounted Device – радиоэлементы, не имеющие дополнительных монтажных отводок. Они крепятся непосредственно на поверхность монтажной платы.

Этот тип сверхъярких светодиодов широко используется в осветительных конструкциях. Благодаря отсутствию корпуса увеличивается плотность монтажа и существенно снижается вес конечной конструкции.

Расшифровка маркировки светодиодов

Рассмотри маркировку на примере SMD 3528 матрицы теплого белого света.

LED-WW-SMD3528

• LED – светодиод;
• WW – warm white – тёплый белый;
• SMD – диод для поверхностного монтажа;
• 3528 – размеры матрицы.

Многие производители пытаются уникализировать свой товар различными уловками. Так появляются серии 5636, 5736. Характеристики их полностью идентичны базовым моделям, а последняя цифра говорит лишь о незначительных изменениях типоразмера.

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Размеры SMD 3528

Оригинальный datasheet SMD 3528 можете скачать по ссылке.

Технические характеристики SMD 5050 (datasheet)

SMD 5050 – трехкристальная матрица. Мощность светодиода 5050 пропорциональна трём матрицам 3528, помещенных в один корпус. 5050 применяется в системах поверхностного монтажа, где требуется повышенная яркость подсветки при ограниченной площади светоизлучателя.

Размеры SMD 5050

Оригинальный datasheet SMD 5050 можете скачать по ссылке.

Технические характеристики SMD 5630 и 5730 (datasheet)

Сравнительные таблицы параметров

Общая таблица технических характеристик 3528, 5050, 5630, 5730:

Тип светодиода различают по строению кристалла и цветности:

Правила подключения

Используется классическая связка токоограничитель-светодиод. По такой схеме подключаются абсолютно все монокристальные конструкции. Разница лишь в номинальных характеристиках токоограничивающего элемента (подробнее про расчет резистора для светодиода).

Исключение представляет светодиоды с тремя кристаллами на светодиодной матрице.

Трехкристальная SMD матрица, например, в серии 5050, имеет три анода и три катода. Подключается она как три самостоятельных элемента. Для RGB модели 5050 характеристики в datasheet прописаны для каждого диода, так как у них различные параметры энергопотребления.

Такие требования к подключению вызваны тем, что даже у абсолютно одинаковых кристаллов будут различия в токе питания и подключение без токоограничителя попросту выведет один из них из строя.

ЗАПОМНИТЕ!

1. Не рекомендуется подключать любые модели светодиодов к источнику питания без резистора. При использовании одного резистора допустимо только последовательное подключение одного типа светодиодов.
2. В случае использования трехкристальный диодов, каждый канал подключается через отдельный резистор и соединяется с таким же диодом в следующем модуле.
3. Не подключайте светодиоды с разными нагрузочными характеристиками. Простыми словами не подключайте вместе 3528 и 5050.
4. Категорически противопоказано использовать резисторы с сопротивлением меньше номинального. Это увеличит нагрузочный ток светодиода и сократит срок его службы.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

Светодиод smd 3528 Красный

Артикул: 4048

Опт цена: 15.00 руб

15.00 руб

Светодиод smd 3528 красного цвета.  Светодиоды SMD 3528 имеют очень компактные размеры 3,5мм и высокой яркостью, что удобно при использовании в дизайне помещений. Светодиоды SMD 3528 обладают высоким сроком службы 50 000 часов, широким углом свечения 120 градусов. Эти светодиоды нашли своё применение в светодиодных лампах, в светодиодных панелях, светодиодных светильниках. мощные светодиоды купить, светодиоды для авто купить цена, питание светодиодов цена,светодиоды своими руками, ток светодиода, подсветка светодиодами купить, управление светодиодами, блок светодиодов, лампы на светодиодах, подключение светодиодов,схемы на светодиодах,

Описание:

Оптические характеристики

• Сила света: 2000 мКд
• Угол света: 120 градусов

Конструкция светодиода

• Тип: SMD 3528
• Количество кристаллов: 1
• Размеры: Длина 3.5 мм, Ширина 3.5 мм

Потребляемый ток

• Мощность: 100 мВт
• Сила тока: 20 мА
• Питание: 3,2 V DC

Цветовая палитра

• Красный

Комплектация

• Количество в упаковке: 1 шт.
• Цена указана за:1 шт.

Отзывы об этом товаре:

Купить за 1 клик

Укажите Ваш контактный номер телефона, и наш менеджер свяжется с Вами для подтверждения заказа!

Светодиод 3528 SMD – технические характеристики

Автор Юлия На чтение 7 мин. Просмотров 153 Опубликовано 13.12.2019 Обновлено 13.12.2019

В современных системах освещения все больше используется светодиодов. Они постепенно вытесняют во многих отраслях промышленности иные типы светильников. Одним из примеров служит популярная разновидность 3528 SMD. Среди потребителей данный тип завоевал множество позитивных отзывов.

Особенности СМД-технологии

3528 SMD led используются для монтажа на печатных платах. Аббревиатура СМД вышла из английского сочетания «surface mount device», что расшифровывается, как элемент монтажа на поверхности. Такие светодиоды являются электронными деталями, монтируемыми по особой технологии. Под данный тип могут попадать и другие компоненты схемы, что делает систему универсальной.

Светодиодная лента на SMD led 3528

Применяемая технология сборки иногда называется surface mount technology или SMT. За счет внедрения ее создается большая плотность миниатюрных элементов и снижение количества внешних выводов либо контактов. 3528 smd led имеют значительно меньший вес и габариты в отличие от традиционных компонентов печатной платы.

Свое доминирующее положение они заслужили благодаря множеству плюсов:

• отсутствие отверстий на печатной плате обеспечивает ее компактность;
• в наличие имеется большой спектр цветов, который достался в наследство от классических корпусных элементов;
• длительный срок эксплуатации, способный достигать 100 тыс. часов при правильной эксплуатации;
• экономическая выгода от внедрения деталей;
• безопасные условия эксплуатации, так как в процессе работы используется низкое рабочее напряжение;
• высокие прочностные характеристики материалов позволяют не беспокоиться о каких-либо механических поломках.

ВИДЕО: Светодиодная лента на SMD 3528

Параметры изделия

SMD 3528 технические характеристики имеет следующие:

• допустимое напряжение колеблется в пределах 1,9 – 3,2 В;
• сила тока, подводимая напрямую – до 20 мА;
• получаемая в результате сила света будет в пределах 30-1200 мкд.

Внутри используются редкие химические элементы для излучающего кристалла: Нитроген, Алюминий, Мышьяк, Галий, Индий, Фосфор. За счет активации легирующих химических добавок удается обеспечить разнообразные светящиеся оттенки, включающие такие цвета, как синий, зеленый, белый, желтый, красный и тепло-белый.

Технология изготовления

Светодиоды производятся по технологии металлоорганической эпитаксии. Основным ее отличием является автоматизация процессов в замкнутой атмосфере чистых высококонцентрированных газов. Кристаллы взращиваются при контроле всех характеристик, в результате на выходе образуется однородная структура на подложке. Проводится этап обработки, после чего пленка режется на требуемые размеры, монтируется в корпус и к ней подводятся контакты.

Как выращивают светодиоды

Недостатком технологии является недостаточно сильный теплоотвод от кристалла в процессе возрастания силы тока. Это несколько ограничивает сферу применения простых радиокомпонентов. Позитивные изменения принесла СМД-технология. Методика chip on board, заложенная в 3528 led, демонстрировала свою перспективность.

Светодиодная пленка, выпущенная по данной технологии, фиксируется клеем на металлической подложке. Последняя играет роль теплоотводящего радиатора. На следующем этапе формируется сам лед-модуль требуемых параметров. Благодаря современным инженерам он способен достигать до 80 мм длинной.

3528 smd led выпускаются в корпусе из термостойкого пластика. Поликарбонат задействуется для выпуска линзы. Отвод излишка тепла проводится при непосредственном контакте с рабочей платой.

Размеры и конструкция элемента

В отличие от пятимиллиметровых аналогов КПД модели 3528 способен достигать при определенных условиях 85%.

Те, кто желает купить данные элементы, в результате получат готовый прибор, обладающий положительными качествами:

• широкий диапазон рабочих температур от -40°С до +85°С;
• незначительное тепловыделение;
• большой запас прочности;
• способность работать при низком входном напряжении;
• минимальные габаритные параметры 2,8х3,5 мм.

Каждый такой светодиод имеет значительный угол рассеивания, который бывает до 120 градусов, при этом испускается световой поток около 5 Люмен. Новые элементы способны выдавать яркость до 146 Люмен на 1 Вт. Однако, их стоимость будет выше традиционных моделей.

При подключении светодиода имейте в виду, что катодный вывод можно определить по срезу на углу корпуса

Фирменным производителями данной продукции являются лидеры рынка, такие как:

Выбирая светодиодные ленты других малоизвестных компаний, можно попасть на товар, который выдает меньшую яркость, чем заявлена на упаковке. В некоторых случаях разница доходит до 0,2 В. Это случается когда фирменные светодиоды 5050 подменяют на 5630 или 5730 китайского производства. Также у менее титулованных компаний существенно снижается срок службы продукции.

Применение товара в быту

Панели светильников или светодиодных лент применяются для источников в разнообразных устройствах. Нередко они используются в виде декорирования разных зон или поверхностей:

• светодиодная лампа-светильник;
• индикаторы на приборных панелях;
• независимые автолампы;
• дорожные знаки;
• элементы наружной и внутренней рекламы;
• вывески или баннеры;
• для работы с ландшафтным дизайном.

Светодиоды могут использоваться как отдельно, так и в лентах. Нередко их монтируют с независимыми источниками питания, так как происходит минимальное энергопотребление ресурсов. В таком случае требуется прочный герметичный корпус, способный выдерживать внешние негативные факторы в виде влаги или пыли. При качественной гидроизоляции подсветку можно устроить даже в искусственном водоеме или в бассейне.

Важно знать, что к деградации светодиодов приводит перегрев, поэтому не стоит допускать существенного повышения температуры и быстрого выхода из строя.

При повышении рабочей температуры должна снижаться подача тока на источник света. В противном случае это приведет к необратимому повреждению диода либо к максимальной потере свечения. Предпочтительней выбирать щадящий режим работы, чтобы продлить ресурс светодиодов.

Сравнительный анализ

Модель 2835 выпущена позже, чем 3528, поэтому во многом лишена определенных недостатков. Внутри нее имеется больший кристалл, что позволяет повысить световой поток и светоотдачу. Также расширены контактные площади, отвечающие за отвод тепла. Используется материал с увеличенной теплопроводностью, а высота понижена. Такое конструкционное отличие делает новые модели более долговечными.

У 3528 на центральную часть нанесено покрытие из люминофора. Для 2835 площадь практически всей поверхности оснащена таким слоем. Этот повышает повысить излучение.

Добиться качественного белого цвета бывает весьма проблематично. Нередко используют кристаллы с синим свечением, а затем покрывают их люминофором. В результате удается получить либо теплый, либо холодный оттенок.

При подключении применяется обычная связка светодиод-токоограничитель. Схема действует абсолютно для всех конструкций с монокристаллами. Однако, она не работает в 5050, так как там используется три кристалла в каждой матрице.

Ленты подключаются к стандартной сети 220В посредством драйверов на 12/24 ватта. Предельная длина одной полосы – не более 5 метров. При недостатке между собой полосы соединяют параллельно (см.рис)

Не стоит проводить подключение без резисторов. Если в наличии имеется он лишь один, то применяют последовательный тип подключения. Также нельзя в цепи использовать диоды с отличающимися нагрузочными характеристиками.

Как отличить оригинал от подделки

Даже с учетом того, что SMD 3528 выпускаю большинство производителей, в том числе такие гиганты, как Philips и Samsung, на рынке огромное количество безымянных подделок и так называемых реплик. Сэкономить на производстве можно разными способами – уменьшить чип, изменить материал основания и т.д. Но все они будут менее мощными и яркими, в отличие от оригинальных устройств и прослужат в разы меньше.

Итак, как не «нарваться» на подделку:

1. Внимательно смотрите на основание – у «левых» изделий оно в основном изготовлено из алюминия, тогда как оригиналы всегда имеют медное основание. Дело в том, что медь проводит тепло хуже, чем алюминий, поэтому светодиоды практически не нагреваются. Кроме того, медь тяжелее алюминия в 3,7 раза, соответственно, и изделие с такой основой будет тяжелее.

Определить, что легче по одному экземпляру невозможно, разница там минимальна. Желательно сравнивать сразу несколько.

2. Количество часов наработки до момента старения кристалла. В соответствии со стандартом LM80 этот период соответствуют снижению светового потока не менее, чем на 80%. Именно такое соотношение и должно быть указано на упаковке, а не просто энное количество часов, которые в состоянии проработать элемент.
3. Стоимость. Некоторые производители даже на подделки ставят цену как на оригинал, но это скорее исключение, чем правило. Основная задача изготовления т.н. реплик и низкосортных товаров – быстрый сбыт. Поэтому и стоимость у них всегда ниже.

ВИДЕО: Как подключить 20 метров светодиодной ленты

3528 и 5050 SMD | Все, что вам нужно знать

, в которой используется микросхема SMD 3528

Светодиод 3528 – это меньший SMD-чип, чем те, что используются в светодиодной полосе 5050 SMD, его размеры составляют 3,5 мм x 2,8 мм. Светодиодный чип 3528 в основном используется в светодиодной ленте из 60 светодиодов на метр, потребляющей 4,8 Вт и при 12 В (обычно известной как светодиодная лента 4,8 Вт / м или 5 Вт / м). При таком количестве на метр этого SMD вы получите гладкий, яркий эффект, когда он будет освещен на поверхности, с выходным световым потоком около 330-360 люмен на метр (эквивалент галогена 40 Вт) в зависимости от цвета.Цвета, доступные в 3528 SMD, – теплый и холодный белый (могут быть выполнены все требования по шкале Кельвина), красный, зеленый, синий и янтарный. Наиболее распространенный тип применения светодиодной ленты 60 LED 3528 SMD – это функциональное освещение, например, освещение цоколя, освещение бухт, в домах, барах, ресторанах и отелях и т. Д.

Другой светодиодной лентой, использующей 3528 SMD, является светодиодная лента. 120 таких светодиодов на метр потребляют 9,6 Вт (широко известная как светодиодная лента 9,6 Вт / м или 10 Вт / м). Он доступен в тех же цветах, хотя и далеко не так популярен, как «стандартная» светодиодная лента с 60 светодиодами на метр.Выходная мощность будет ровно вдвое больше, так как при этом используется вдвое больше светодиодов, так что около 660-720 люмен на метр в зависимости от цвета. Применение этой светодиодной ленты по-прежнему будет включать освещение, но там, где больше окружающего света, поэтому требуется более высокая мощность, чем 4,8 Вт п / м.

Обе эти светодиодные ленты доступны в версии IP67. Точки разреза для светодиодных лент будут составлять 50 мм для 60 светодиодов на метр и 25 мм для 120 светодиодов на метр.

При использовании 60 или 120 светодиодов на метр 3528 SMD не выделяют много тепла (их легко можно коснуться руками).Для них требуется печатная плата шириной не менее 8 мм, а для версии со 120 светодиодами на метр – печатная плата толщиной 2 унции. Если светодиодная лента, которую вы используете, соответствует этим требованиям, вы можете легко разместить ее в любом месте, так как в ней уже будет достаточно радиатора, чтобы не требовать алюминиевого профиля.

Есть много марок 3528 SMD. Высококачественный брендовый Epistar SMD обеспечит вам самые яркие 3528 SMD на рынке, а также отличную однородность цвета и надежность с выходом 70% за 50 000 часов.Если вы выберете одну из более дешевых альтернатив, вы получите меньшую яркость, а также ненадежность и несоответствие цвета внутри барабана, а также между барабанами.

3528 против 5050 и 5630 LED SMD диоды

Ответ очень прост. Эти числа относятся к площади поверхности SMD (диода для поверхностного монтажа). Но, конечно, это еще не все. В этой статье вы найдете следующее:

• Технические характеристики для светодиодов 3528, 5050 и 5630, включая люмен, потребляемую мощность / мощность и размер диода.
• Фото реальных световых характеристик каждого диода типа
• Вывод, который отвечает, какой тип диода подходит для разных целей и проектов

Банкноты

• Люмен : Единица, равная количеству света, излучаемого в секунду
• Потребляемая мощность : Это для каждого светодиода.Большинство светодиодных лент, таких как те, которые мы предлагаем, группируют светодиоды по 3 штуки, обеспечивая рабочее напряжение 12
мАч.
• Диод и микросхема : Используется взаимозаменяемо для обозначения полупроводникового устройства с двумя выводами. Этот термин является несколько произвольным, когда мы говорим об электрических платах в целом, но в данном контексте мы используем их для обозначения светодиодных чипов, предназначенных для поверхностного монтажа.

Светодиоды 5630 ярче, чем светодиоды 5050 и 3528? Какой тип светодиода самый яркий?

Да, как видно из приведенной выше таблицы, светодиоды 5630 на сегодняшний день являются самыми яркими, но это происходит не просто из-за большей освещающей поверхности.Есть и другие факторы, влияющие на мощность светодиодного диода (измеряемую в световом потоке / люменах). Причины этого связаны с конструкцией микросхемы и потребляемой мощностью.

Мы можем говорить о технических характеристиках целый день, но в данном случае, увидев, можно поверить. Чтобы дополнительно продемонстрировать разницу в световом потоке между тремя диодами, мы провели тест на наших объектах, и, как вы можете видеть, между тремя размерами есть огромные различия.

Сравнение анимированных GIF-изображений светодиодов 3528, 5050 и 5630

Как проводился этот тест?

3 светодиода были использованы для каждого размера диода и закреплены на твердой поверхности.Каждый был помещен перед белой панелью. Один и тот же источник питания использовался для всех трех размеров светодиодов. Камера и панель освещения не двигались и не подвергались изменениям во время этих испытаний, которые проводились в течение 5 минут. Единственное отличие от одной фотографии к другой – это использованный набор диодов. Короче говоря, были предприняты все попытки создать 100% согласованную и контролируемую среду для точной демонстрации яркости светодиодов.

** Все настройки были согласованы и не менялись на протяжении тестов

Итак, какой вывод? Что вы должны использовать для своего проекта?

Результаты этих тестов довольно просты.Если вам нужна максимально возможная яркость, 5630 – это то, что вам нужно. Одно из самых больших преимуществ светодиодов 5630, которые мы используем, – их адаптируемость. Если у вас есть проект, который не требует полной мощности 5630, вы можете просто уменьшить их яркость до нужного уровня, используя один из наших встроенных диммеров. Даже если этот новый уровень близок к выходным люменам 5050 или 3528, светодиоды 5630 будут работать значительно ниже их максимальных настроек, что значительно продлит их срок службы.

Что касается светодиодов 5630, мы используем исключительно оригинальные светодиоды Epistar.Качество, надежность, производительность и стоимость выше, чем у других производителей микросхем, поэтому мы с уверенностью предлагаем двухлетнюю гарантию на все наши продукты. Если вы ищете светодиоды 5630, осмотрите наш магазин и напишите нам, если вам понадобится помощь, мы будем рады дать совет.

В чем разница между светодиодными лентами 3528 и 5050?

MD 3528 имеет один чип внутри, а SMD5050 имеет три чипа внутри. Обычно SMD5050 имеет яркость в три раза, чем SMD3528.

Например, каждый 3528 имеет 5-6 люмен, а каждый 5050 – 12-15 люмен.

SMD3528 : его размер составляет 3,5 мм * 2,8 мм, мощность составляет 0,08 Вт / шт.

SMD5050 : его размер 5,0 мм * 5,0 мм, мощность составляет 0,24 Вт / шт.

16.4-футовые белые светодиодные полосы с кабелем постоянного тока, 300 единиц SMD 3528 светодиодов, 12 В постоянного тока, для помещений

Белая светодиодная лента 16,4 фута, 300 единиц SMD 3528 светодиодов, 12 В постоянного тока, для использования внутри помещений

Наша светодиодная полоса представляет собой холодный белый (5000K) свет, который ярко светит, чтобы осветить любую область, к которой эта полоса применяется. Эта светодиодная лента отличается простой установкой с помощью клейкой задней части 3M, позволяющей приклеивать светодиодную ленту к различным поверхностям. Клейкая задняя часть предлагает быстрый, удобный, безопасный и простой способ без проблем установить свет.В целях безопасности светодиодные фонари мало нагреваются, поэтому к ним безопасно прикасаться. Это удобно, если есть домашние животные или маленькие дети. Эти гибкие и тонкие светодиодные ленты подходят для небольших участков или границ вокруг различных объектов. Кроме того, эти фонари имеют различные места на полосе для резки, поэтому их можно легко настроить для создания нужной длины.

Характеристики

• Длина: 5 метров (16,4 фута)
• SMD 3528 (3,5 мм x 2,8 мм)
• 300 светодиодов
• Простая установка.Клейкая основа 3M для легкого нанесения
• Вход питания 12 В постоянного тока
• Потребляемая мощность 4,8 Вт на метр
• Низкое нагревание, безопасное прикосновение
• Легко настраиваемая длина
• Максимальная настраиваемая длина: 10 метров (32,8 фута)
• Обрежьте по линии и используйте с 4-контактными разъемами
• Тонкое, компактное и гибкое приложение
• Низкие эксплуатационные расходы
• Длительный срок службы 50000 часов
• Мгновенное включение и мгновенная яркость
• Для использования внутри помещений
• Адаптер питания в комплект не входит

Требования к питанию для светодиодной ленты

Таблица мощности и расстояний

ПРЕДУПРЕЖДЕНИЕ : Рак и вред репродуктивной системе www.P65Warnings.ca.gov
(Закон Калифорнии требует, чтобы это предупреждение было предоставлено клиентам из Калифорнии)

Спросите эксперта

 Потребляемая мощность: 24 Вт
