Контроллеры кадровой развертки с мощным выходным каскадом TDA1771, TDA8174(A).

Главная

Микросхемы TDA1771/8174(A) применяются в качестве выходных каскадов кадровой развертки в телевизорах и компьютерных мониторах. Кроме того, микросхемы имеют независимую регулировку уровня выходного сигнала. Микросхемы практически идентичны по внутренней структуре. Основные отличия — в типе корпуса и назначении выводов. При монтаже микросхемы должны устанавливаться на дополнительный радиатор.

В состав микросхем включены следующие узлы:
генератор пилообразного напряжения;
буферный каскад;
мощный выходной каскад;
генератор обратного хода луча;
источник опорного напряжения;
схема защиты от перегрева.

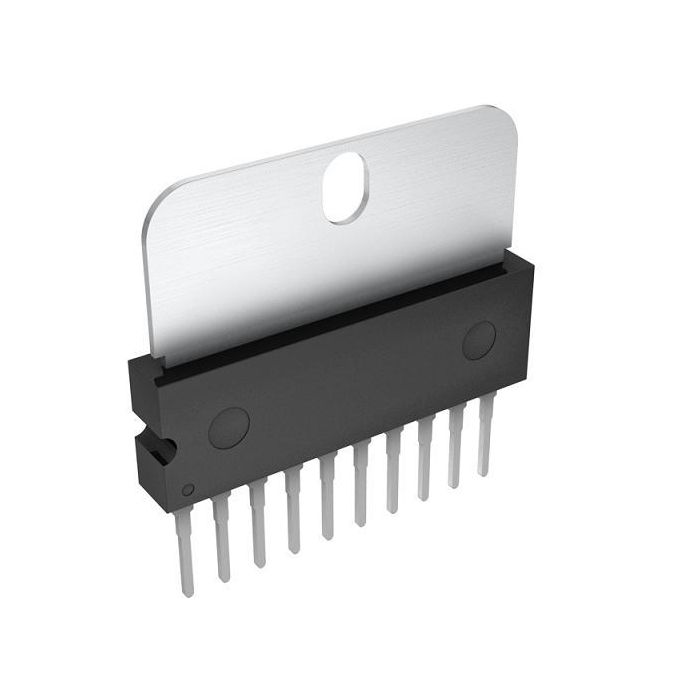

TDA1771 выпускается в корпусе типа SIP10, а TDA8174(A) — в двух вариантах: MULTIWATT11 и CLIPWATT11.
Рис.1.
Схема подключения микросхем приведена на рис.1 при этом в скобках указаны номера выводов TDA8174(A), назначение выводов — в таблице 1.
Таблица 1.
Номер вывода TDA1771

Номер вывода TDA8174(A)
Обозначение
Краткое описание
10
11
Flyback Generator
Выход генератора обратного хода
9
10
Vs
Питание
8
9
Inverting Input
Инвертирующий вход мощного выходного каскада
7
8

Buffer Output
Выход буферного каскада
6
7
Ramp Generator
Выход генератора пилообразного напряжения
5
6
Ground
Общий
4
4
Height Adjustment
Вход регулировки размера изображения по вертикали
3
3
Trigger Input

Вход кадровых синхронизирующих импульсов
2
2
Output Stage Vs
Питание выходного каскада
1
1
Power Output
Выход сигнала кадровой развертки
—
5
NC
Не используется

Основные параметры
Напряжение питания, В …………. 10…30
Максимальная рассеиваемая мощность при температуре корпуса микросхемы 60
oC, Вт
для TDA1771 …………….. 9
TDA8174 ………………… 30
Температура кристалла микросхемы, при которой включается тепловая защита, ^oC …………………. 145
Выходной импульсный ток, А ………………………… до 6
Коэффициент усиления выходного каскада с разомкнутой петлей обратной связи (на частоте 100 Гц), дБ ………………. 60
Напряжение внутреннего источника опорного напряжения, В …………………. 4,26…4,54
Нелинейность генератора пилообразного напряжения, % ……………….. не более 1
Рабочий диапазон температур, ^оC ……………….. 0…+150
В. Зайцев
РС9-2003
