Полы с подогревом уже не входят в разряд экзотической разновидности систем отопления помещений. Более того, очень многие модели легко смонтировать самостоятельно. Это относится как к водяным, так и к электрическим системам.

Тёплые полы можно сделать в дополнение к основному обогреву, а можно оставить самостоятельным источником. Как проложить теплый пол, чтобы он хорошо грел? Нужно приобретать качественное оборудование и выполнять правильно монтаж, с соблюдением всех тонкостей. Устанавливают их в частных домах и в квартирах многоэтажных домов. Есть электрические модели, которые легко переносить с одного места на другое. Большой популярностью пользуются локальные системы подогрева.

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций.
   Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Что представляет собой водяная система

Водяные полы предполагают наличие отопительного агрегата, к которому можно подсоединить водяной контур. Поэтому водяной пол монтируют чаще всего там, где есть возможность устройства автономной системы отопления. В таких случаях проблем никаких нет. Иногда их всё-таки подключают к центральным отопительным системам, но в этом случае есть некоторые нюансы, о которых позже.

Главным элементом такой системы являются трубы. Поэтому разбираясь, как правильно установить тёплый пол, нужно уделить внимание выбору материала, из которого изготовлены трубы.

Какими могут быть трубы

Чтобы правильно выбрать трубы для системы водяных полов, нужно знать, какими свойствами обладают материалы, из которых они выполнены, и на что особенно обращать внимание.

Важные моменты при выборе труб:

1. Трубы должны быть цельными по всей длине, без швов. Причём не имеет значения, сварные или паяные швы.
2. Полипропиленовые или жёсткие стальные трубы не подходят, так как их невозможно уложить на пол единым контуром. Под бетонную стяжку не используют переходники и фитинги, они для этого не предназначены по своим эксплуатационным характеристикам.
3. Под водяные тёплые полы подойдут эластичные трубы, которые не подвержены образованию накипи и не вступают в реакцию с кислородом. В технических характеристиках таких труб должно быть указано, что их можно монтировать под бетонную стяжку в систему тёплых полов.
4. Трубы должны выдерживать давление от 8 до 10 бар. Это очень важное условие при их выборе. Иначе есть вероятность того, что тёплые полы прорвут систему.
5. Среднее сечение труб должно быть от 16 до 20 мм. Более тонкий диаметр понизит теплоотдачу, а для более толстого нужно греть очень большой объём теплоносителя. Тем самым повысится расход на топливо.
6. Самыми лучшими для водяных полов считаются трубы из меди. Они сочетают в себе очень высокую теплоотдачу и долговечны. Однако очень дорогие по цене.
7. Долгое время оптимальным выбором был металлопластик. Но хорошие металлопластиковые трубы сейчас стоят не дешево. А трубы плохого качества в тёплые полы монтировать крайне не желательно, потому что переделка системы обойдётся очень дорого. Если покупать металлопластиковые трубы, то надо брать от известного, зарекомендовавшего себя на рынке производителя, в торговой точке, которой можно доверять.

Совет. При выборе металлопластика есть одна хитрость: нужно искать трубы, у которых предусмотрен кислородный барьер. Дело в том, что металлопластиковые трубы выполнены из алюминия, который при постоянном контакте с кислородом становится хрупким.

На рынке есть масса новинок из сшитого полиэтилена, выполненных с использованием высоких технологий. Для тёплых полов идеально подходят трубы с маркировкой «РЕ-Ха» и имеющие защитный слой «EVON». Потребители уже оценили их качество.

Гофрированная нержавеющая труба — ещё одна замечательная новинка. Но достаточно дорогая.

Важно. При выборе труб нужно учитывать, что контур только тогда уложен правильно, когда он цельный. При этом длиной один контур должен быть не более 80 метров. Когда такой длины оказывается недостаточно, то нужно закладывать две контурные линии.

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Что ещё понадобится для тёплых водяных полов

Кроме перечисленных материалов, понадобится делать армирующую сетку под стяжку. Можно, конечно, сделать это самостоятельно. Но работа эта оправдывает себя только если в хозяйстве нашлись подходящие металлические пруты и их больше некуда приспособить. Покупать же лучше готовую сетку из проволоки в 3-4 мм, с ячейками 10 см.

Компенсатором температурных перепадов в бетонной стяжке является демпферная лента. Современная лента представляет собой вспененный полиэтилен толщиной 1 см. Рулоны бывают разной ширины, можно подобрать по размеру без труда.

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

1. Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
2. Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
3. По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
4. Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
5. Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.

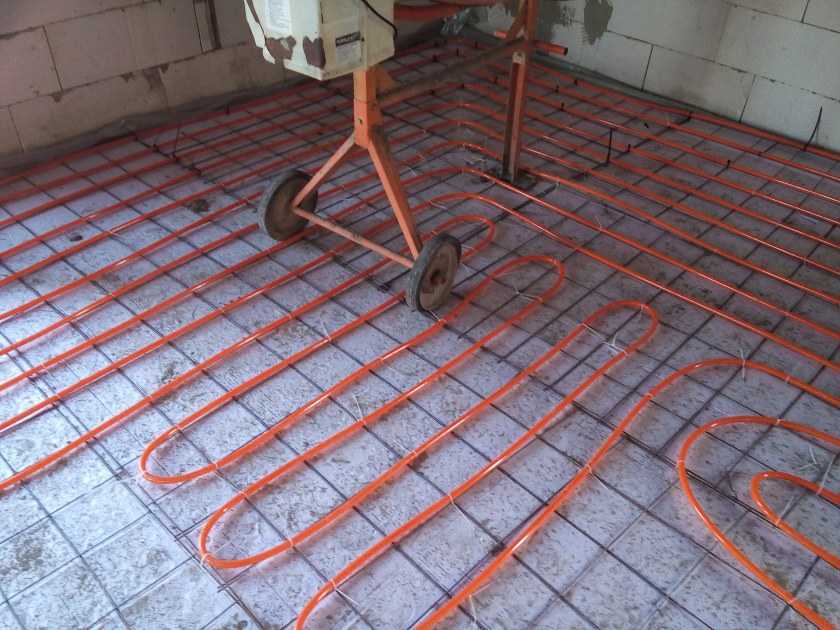

6. Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
7. Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке). На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.

   Важно. Между подачей и обраткой оставляют зазор 10 см. Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.

8. Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок. Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Последний этап: проверка и стяжка

Следующий очень важный этап — проверка работоспособности пола. Его нужно наполнить водой под давлением, которое выше рабочего в полтора-два раза.

Можно использовать не воду, а воздух, который нагнетается с помощью компрессора. Главное, выдержать давление и оставить так минимум на 2-е суток. Конечно, в зимних условиях можно использовать только воздушны компрессор, та как вода может замерзнуть.

После того как всё проверено, течи нигде не обнаружено, можно делать бетонную стяжку.

Этапы работ:

• трубы укрывают ещё одним слоем арматурной сетки;
• устанавливают маяки;
• заливают бетоном пропорции цемента и песка 1:3. На каждый мешок цемента добавляют стакан клея ПВА (200 грамм). Это нужно для пластичности.

Важно. Во время бетонных работ трубы должны быть под давлением. Следует знать, что бетон должен выстоять около 26-28 суток для того, чтобы набрать нужный уровень прочности. И только после этого можно производить запуск системы.

Очень облегчит задачу заливки бетонной стяжки раствор, который не нуждается в маяках. У него великолепное качество, но единственный недостаток: стоит недёшево, ведь даже на стяжку в пол сантиметра пойдёт его немало. Поэтому цементно-песчаный раствор будет хорошим вариантом.

Тёплый водяной пол в деревянном доме

Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.

Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.

Как прокладывать теплый пол в таком случае:

• набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
• в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
• для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).

Совет. Если вместо деревянного настила решено использовать теплоизолятор с бобышками, то к нему берут теплоотражатели из прочной оцинковки.

Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.

Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.

Особенности устройства водяных полов в квартирах

Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.

И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.

Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.

Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.

Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.

Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.

Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.

Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.

Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Как обустроить электрические тёплые полы

Водяные полы — это, всё-таки, довольно сложный вариант монтажа. Не всегда оправдано делать упор на дешёвый монтаж и малые затраты при эксплуатации. Кроме того, водяной контур очень сложно подключить в квартире. Альтернативой в данном случае выступают электрические полы. Чтобы знать, как правильно сделать электрический теплый пол, нужно знать, какими они бывают. Условно их можно разделить на три категории:

• нагревательные кабели;
• обогревательные маты;
• плёночные тёплые полы.

Если углубиться в систему, то нужно уточнить, что обогревательные маты являются теми же кабелями, только закреплёнными на гибкой сетке.

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

1. Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
2. Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
3. Очищают от мусора и острых предметов основание.
4. Делают теплоизоляционный слой. У квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
5. Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента. Для укладки греющего кабеля нужна будет монтажная лента.
6. К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
7. Если выбраны маты — их просто прибивают к основе.

   Важно. Электрические полы нельзя монтировать под тяжёлой мебелью. Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.

8. Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
9. После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.

Важно. При укладке ламината на греющую плёнку не требуется устройства прослойки из вспенённого полиэтилена. Если вместо ламината сверху надо будет уложить линолеум или ковролин, то нужно поверх плёнки постелить фанеру толщиной 1 см. Толстую фанеру брать не рекомендуется, чтобы не тратить лишнюю энергию на её прогрев.

Итоги

Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа. Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию. То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.

7 советов профи — INMYROOM

Теплый пол перестал быть роскошью: сегодня это скорее необходимость, если вы хотите обеспечить комфорт и уют дома. По теплому полу не только приятно ходить, он также выступает как дополнительный источник тепла в ванной комнате, детской или на лоджии. По этой причине сегодня его устанавливают почти в каждой квартире. О нюансах подготовки основания и установке теплых полов поговорили с Алексеем Белым.

Алексей Белый

Эксперт

Исполнительный директор компании «Мастер», сооснователь сервиса готовых ремонтов «Квадрим». Постоянный автор INMYROOM.

1. Качественно подготовьте основание

Основание под «теплый пол» должно быть максимально ровным: для достижения наилучшего результата используйте наливной пол weber.vetonit fast 400. Он подходит для бетонных, цементно-песчаных и гипсовых оснований и в квартире, и в доме. Не забудьте перед этим очистить, обеспылить поверхности и за 4 часа перед нанесением ровнителя обработать их грунтовкой weber.vetonit MD 16 или weber.prim multi.

2. Используйте для пола нагревательные маты

По сути, это тонкий кабель, наклеенный на сетку из стеклоткани. Но в нем есть большой плюс – не нужно выполнять дополнительную стяжку и поднимать уровень пола (как в случае с обычным нагревательным кабелем).

3. Обратите внимание на мощность теплого пола

Для укладки под плитку или керамогранит толщиной менее 7 мм берите нагревательные маты с мощностью 100–130 Вт/кв. м.

100 Вт/кв. м — оптимальное решение для ламината и деревянных покрытий.

Под керамогранит толщиной более 7 мм больше подойдут маты мощностью от 150 Вт/кв. м – они отлично подойдут для влажных помещений (ванная или санузел), балкона или лоджии.

4. Подберите подходящий терморегулятор

Терморегуляторы отличаются по своему функционалу: есть модели с механической регулировкой температуры, а есть – с датчиком нагрева и дисплеем, с помощью которого обогрев будет поддерживаться на выбранной температуре.

5. Не экономьте на плиточном клее

Чаще всего системы теплого пола используют в сочетании с плиточным покрытием – обычный клей здесь не подойдет. Клей для плитки и керамогранита weber.vetonit profi plus обладает хорошей адгезией и высокой эластичностью и позволяет компенсировать незначительные деформации отделочного материала при нагреве и охлаждении. Еще один плюс: при высыпании в ведро клей практически не пылит, а это значит, что можно не переживать за чистоту помещений с готовой отделкой.

6. Имейте в виду размер плитки

Для укладки плитки и керамогранита большого размера требуется применение безусадочного и высокоэластичного клея – такого, как weber.vetonit granit fix. За счет своей пластичности затворенный клей легко распределяется по поверхности и хорошо смачивает плитку, что препятствует образованию пустот под ней – это одно из условий равномерного прогрева пола.

7. Выдерживайте сроки

Не ранее, чем через 24 часа после укладки плитки, заполните швы затиркой weber. vetonit deco (для обычных швов) и weber.vetonit prof (для широких швов). Включать обогрев пола рекомендуется не раньше, чем через 7 суток.

Дизайн: Enjoy Home

И еще 4 совета от блогера

Чтобы теплый пол служил как можно дольше, важно соблюдать технологию его установки. Как выбрать систему нагрева, можно ли уменьшить теплопотери – полезными советами поделился популярный видео- блогер Павел Сидорик.

Павел Сидорик

Эксперт

Профессиональный строитель, автор видео-блога Pavel Sidorik TV

1. В каком направлении должны быть борозды плиточного клея?

Держите зубчатый шпатель так, чтобы после него оставались горизонтальные борозды. При протечке они немного задержат воду.

2. Как уложить плитку ровно?

Обязательно используйте крестики для разграничения плитки. Подбирайте их в зависимости от размера плитки и желаемой глубины шва. И не забывайте проверять ровность укладки по уровню.

3. Можно ли использовать водяной теплый пол, а не электрический? В чем преимущества и недостатки?

Возможность использования водяного пола строго регламентирвана законом и зависит от города и типа строения. Например, в Москве запрещено подключать в квартирах водяной пол, так как он связан с системой отопления. Чаще всего теплый пол делают в частных домах: для этого нужен отдельный нагревательный бак для воды и насосы для циркуляции. Основной плюс – нагрев водяного пола более экономичный, чем у электрического.

4. Используя теплый пол, не буду ли я греть потолок у соседей? Как избежать дополнительных теплопотерь?

В конструкции теплого пола возможно использование теплоизоляционных матов на основе минеральной ваты или полистирола. Их нужно положить на ровное основание перед укладкой мата с теплым полом. Этот метод позволит изолировать ваш пол от квартиры снизу – что поможет снизить затраты электроэнергии.

На обложке: дизайн-проект Елены Маркиной.

Монтаж теплого пола: практическое руководство

Укладка мокрого теплого пола своими руками возможна, если вы грамотный домашний мастер (Изображение предоставлено Гетти)

Установка теплого пола — непростая задача, но для компетентного мастера она может сэкономить деньги на вашем проекте — если у вас есть необходимые навыки.

Несмотря на то, что большую часть работ по установке теплого пола можно выполнить самостоятельно, есть некоторые моменты, о которых следует уведомить. Поэтому эти элементы должны быть выполнены квалифицированным специалистом. Ключевыми из них являются установка нового коллектора теплого пола для мокрой системы или подключение источника питания для электрического теплого пола.

Независимо от того, планируете ли вы укладывать теплый пол в качестве проекта «сделай сам» или просто хотите понять процесс, наш эксперт по устойчивому строительству Тим Пуллен объяснит, как это сделать, в этом пошаговом руководстве по мокрому напольному отоплению.

Конечно, важно помнить, что браться за самодельные проекты следует только в пределах своих возможностей. Если вы совершите ошибку, ее исправление может стоить вам больше, чем первоначальная экономия средств.

Прежде чем приступить к работе, стоит спланировать, где будут располагаться ваши трубы, а также подготовить все необходимое оборудование и инструменты.

1. Подсоедините трубу к коллектору

Первым шагом является подсоединение трубы напольного отопления к коллекторам напольного отопления. Коллектор уже будет установлен профессионалом, и вам не следует делать это самостоятельно.

Коллектор напольного отопления, прикрепленный к стене (Изображение предоставлено c/o Wunda Group)

2. Укладка теплоизоляции напольного отопления

После укладки теплоизоляции вам нужно будет начать укладку трубы. Это важный элемент, и его нельзя упускать из виду — укладка теплоизоляции под теплым полом повысит эффективность, препятствуя движению тепла вниз

3. Приступайте к укладке трубы

После укладки изоляции вам нужно будет приступить к укладке трубы. Обязательно очистите черный пол перед прокладкой труб, чтобы убедиться, что ничто не повредит трубы.

Раскатывание труб напольного отопления (Изображение предоставлено c/o Wunda Group)

4. Закрепите трубы напольного отопления

Прикрепите трубу к изоляции с помощью скоб для труб. Убедитесь, что вы закрепили трубу на правильном расстоянии, чтобы обеспечить оптимальное распределение тепла. 9

трубы по всей площади пола, используя несколько петель для больших пространств.

Все мокрые трубы теплого пола уложены (Изображение предоставлено c/o Wunda Group)

6. Подготовьте стяжку

Смешайте стяжку или выберите готовый вариант. Перед укладкой стяжки пола трубы всегда должны быть испытаны давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были немедленно видны и могли быть устранены до завершения укладки стяжки.

Грузовик для стяжки прибывает на место (Изображение предоставлено c/o Wunda Group)

7. Залейте стяжку

Осторожно залейте самонивелирующейся стяжкой трубы, убедившись, что трубы надежно закреплены, а изоляция сидит ровно.

Стяжка стабилизируется химическим спреем перед окончательной трамбовкой для получения гладкой поверхности.

Укладка стяжки на трубы напольного отопления (Изображение предоставлено c/o Wunda Group)

Убедитесь, что трубы ровные, а стяжка их покрывает (Изображение предоставлено c/o Wunda Group)

8. Дать высохнуть

Перед включением подогрева пола дайте стяжке высохнуть не менее 7 дней. В этот момент включите теплый пол на самую низкую температуру, постепенно повышая ее в течение нескольких дней.

Стяжка, оставленная сохнуть на полу с подогревом (Изображение предоставлено c/o Wunda Group)

Тим является экспертом в области экологически безопасных методов строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он автор Библия устойчивого строительства , Просто экологичные дома и анаэробное сбраживание – Производство биогаза – Производство энергии: Экспертное руководство Earthscan.

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне. В 1979 году

этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый варочный котел для преобразования свиного навоза в топливо в кентской сторожке, что стало его первым проектом по переоборудованию.

Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, обеспечивший доступ к более широкому спектру природных ресурсов, подогрел его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.

Он официально руководил консалтинговой компанией WeatherWorks по энергоэффективности и выступал спикером и экспертом на выставках жилищного строительства и ремонта по всей стране.

Как установить напольное лучистое тепло

Теплый пол прост в установке и дешев в эксплуатации, и ваши ноги будут в восторге!

Время

Полный день

Сложность

Промежуточный

Стоимость

$501-1000

Введение

Подогрев холодных полов в ванной комнате с помощью нагревательных матов, установленных под плитку. Используйте его в качестве дополнительного тепла для комфорта или в качестве обогрева помещения для обогрева всей ванной комнаты. Установка так же проста, как укладка плитки.

Tools Required

• Cordless drill
• Hot melt glue gun
• Margin trowel
• Trowel
• Utility knife
• Volt-ohm meter (or continuity tester)

Materials Required

• Cement board underlayment
• Grout
• Теплоизлучающий мат
• Термостат
• Застывший раствор
• Плитка

Излучающее тепло: обзор

Эта система обогрева пола состоит из одного тонкого непрерывного кабельного нагревательного элемента, вплетенного в мат, который вы устанавливаете под плитку.

Эти полы с подогревом лучше всего использовать при капитальном ремонте или замене напольного покрытия в существующем помещении или при добавлении нового помещения. Пол с подогревом может быть установлен как дополнительный источник тепла, чтобы отвести холод от пола, или как обогрев помещения, чтобы обогреть всю ванную комнату. Теплый пол также является отличным проектом для утепления полов в прихожей и кухне.

Преимущества полов с подогревом:

• Простота монтажа. При укладке плитки вы втыкаете в раствор мат с проволокой. Если вас не устраивает часть проводки, наймите электрика.
• Это безопасно. После установки системы обогрева пола ее практически невозможно повредить. Термостат с защитой GFCI мгновенно отключает питание в случае короткого замыкания или другой проблемы.
• Это недорого. При 12 ваттах на квадратный фут наш 30-кв.-фут. нагретый коврик для ванной потреблял 360 ватт энергии — примерно столько же, сколько электрическое одеяло или большой телевизор.
• Не занимает места. У вас большой, неуклюжий радиатор? Удалите его и получите ценные квадратные метры, установив этот материал.
• Он универсальный. Если вашей существующей печи или котлу не хватает мощности для обогрева недавно реконструированного или добавленного помещения, с этой задачей может справиться система обогрева пола.
• Это очень, очень удобно. Когда ваши ноги теплые, все ваше тело становится теплым. Вы обнаружите, что читаете и играете в игры со своими детьми на полу в ванной.

Закажите коврик нестандартного размера

Различные компании предлагают электрические системы подогрева пола. Стандартные размеры доступны в домашних центрах и магазинах плитки. Вы также можете заказать нестандартные размеры и формы, отправив подробный чертеж плана ванной комнаты и расположения светильников.

Коврики бывают шириной 12, 24 и 30 дюймов и шагом в пять футов в длину (минимум 10 кв. футов). Если вы сомневаетесь, поставщик укажет коврик меньшего размера, чем вам нужно, поскольку кабель коврика нельзя разрезать.

Проект шаг за шагом (11)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 января 2019 г.
