Термовоздушная паяльная станция своими руками: Как сделать самодельную паяльную станцию с феном своими руками: пошаговый процесс

Как сделать самодельную паяльную станцию с феном своими руками: пошаговый процесс

Как начинающие радиомастера, так и те, кто изрядно поднаторел в этом деле, при пайке радиоэлектронных элементов сталкиваются с некоторыми трудностями. Купленный в магазине недорогой паяльник может «порадовать» перегревом, из-за которого на жале образовывается нагар, что ведет к неполноценному контакту с оловом на плате, также перегревается плата и отслаиваются дорожки. В этой статье напишем, как сделать самодельную паяльную станцию с феном своими руками, предоставив схемы сборки, видео и фотографии.

• Изготовление контактного паяльника
• Воздушный паяльник
• Общие характеристики и принцип работы
• Рекомендации по сборке
• Техника безопасности и правила использования

Изготовление контактного паяльника

Данный вариант может считаться наиболее простым и дешевым. Эта конструкция регулирует на паяльнике напряжение, изменяя температуру нагрева жала. Опытным путем определяется производительность нагревателя и положение регулятора.

Процесс пайки можно настроить в соответствии с вашими потребностями и под определенный момент производства. Регулятором напряжения может выступать диммер для люстры. Единственный минус этой идеи – малый диапазон возможных температур на выходе. То есть для пайки лучше бы сделать диапазон напряжений – 200-220 В, а не 0-max. Скорее всего, понадобится доработать схему, добавить к основному резистору резистор «тонкой настройки».

Схема сборки в домашних условиях

Выпрямительный мост в этой схеме позволит поднять напряжение со 220 В на входе до 310 В на выходе. Данный вариант актуален для домашних мастеров, в доме которых низкое электрическое напряжение, что не позволяет паяльнику нагреваться до рабочей температуры. При отсутствии диммера его можно сделать самостоятельно.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

• спираль нихрома;
• керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Общие характеристики и принцип работы

В схему паяльной станции с феном входит блок и манипулятор-термофен, где нагревается воздух.

Устройства используются для ремонта сотовых телефонов и бытовой техники. Способы формирования потока воздуха такие:

• Турбинные – воздух подается маленьким крыльчатым электромотором в термофене.
• Компрессорные – воздух подается компрессором, расположенным в главном блоке.

Главным образом компрессорные станции отличаются от турбинных тем, что последние могут сформировать больший воздушный поток, но недостаточно проталкивают воздух через узкие отверстия. Компрессорные же станции более эффективны, когда воздух должен пройти через узкие насадки, используемые для пайки в труднодоступных местах.

Принцип работы станции: поток воздуха проходит через спиралевидный или керамический нагреватель в трубке термического фена, нагревается до требуемой температуры и через специальные насадки выходит на обрабатываемую деталь. Термофен способен обеспечить температуру воздуха 100-800°C. В современных станциях температура, мощность и направление воздушного потока легко регулируются.

В сравнении с прочими станциями (в частности, инфракрасными), недостатки термовоздушных станций следующие:

• Поток воздуха может сдуть мелкие детали.
• Неравномерный прогрев поверхности.
• Требуются дополнительные насадки.

Преимуществом же является то, что турбовоздушные станции гораздо дешевле других.

Рекомендации по сборке

В домашних условиях проще и дешевле сделать станцию с феном на вентиляторе, где роль нагревателя играет спираль. Керамический нагреватель стоит дорого, а в случае резких изменений температуры может потрескаться. Компрессор сложно сконструировать самостоятельно, и его нельзя присоединить к фену, поэтому от главного блока придется проводить трубу для воздуха, что добавляет неудобств.

Нагнетателем послужит малогабаритный вентилятор (подойдет кулер от блока питания компьютера) возле ручки термического фена. К нему присоединяется трубка, в которой воздух нагревается и выходит на паяемый элемент. На торце кулера вырезается отверстие, через которое в трубку с нагревателем попадает воздух. С одной стороны кулер плотно закрывается, чтобы воздух во время работы шел лишь в трубку, а не выходил наружу. Нагнетатель монтируется в задней части фена.

Нагреватель собрать гораздо труднее. Нихромовая проволока спиралью накручивается на основание. Витки соприкасаться друг с другом не должны. Длина спирали рассчитывается из расчета того, что ее сопротивление должно равняться 70-90 Ом. Основанием может служить основание с низкой теплопроводностью и большой стойкостью к высоким температурам.

При конструировании фена много разных деталей могут быть взяты из старых домашних фенов. В каждом, даже простом и дешевом, устройстве есть слюдяные пластины, из которых для спирали собирается крестообразное основание. Также используются основания старых паяльников либо галогенных ламп для прожекторов. Основание на 5-7 см должно быть не занятым спиралью. От спирали по основанию отводятся концы. Затем эта часть плотно обматывается жаропрочной тканью.

Далее, из фарфора, керамики и подобных материалов делается трубка. Диаметр рассчитывается так, чтобы между ее внутренними стенками и спиралью оставался маленький зазор. Сверху на сопло наклеиваются термоизоляционные материалы:

• стекловолокно;
• асбест;
• прочее.

Изоляция обеспечит больший КПД фена и позволит спокойно брать его руками.

Нагревательный элемент и трубка-сопло по отдельности соединяются с нагнетателем таким образом, чтобы воздух шел в сопло, а нагреватель находился внутри сопла посередине. Место скрепления сопла и нагнетателя изолируется во избежание пропускания воздуха.

По форме получившаяся конструкция напоминает пистолет. Для удобства к корпусу можно прикрепить держатели и ручки. Специальные насадки покупаются или вытачиваются из термостойкого металла. От изготовленного фена к главному блоку должны отходить четыре провода и выходить из задней части фена. Их рекомендуется собрать вместе и изолировать повторно.

В корпусе блока размещаются два реостата, один из которых регулирует мощность потока воздуха, а другой – мощность нагревательного элемента. Лучше, если выключатель для нагревателя и нагнетателя будет общим. Завершающее действие – устройство выхода для розетки.

Техника безопасности и правила использования

• На рабочем месте важно соблюдать технику пожарной безопасности.
• В процессе работы постарайтесь не допустить резкого изменения температуры нагревателя. Не трогайте нагревательный элемент и насадки фена.
• Насадки меняйте после выключения и остывания фена.
• Не допускайте попадания на термофен жидкости.
• Обеспечьте хорошее проветривание рабочего места.

Паяльная станция-фен – довольно удобное приспособление, которое можно собрать самостоятельно. Несмотря на имеющиеся недостатки, это вполне пригодное устройство для ремонта бытовой техники.

Паяльные станции

Паяльная станция своими руками: 3 простых способа изготовления

Пайка электронных плат требует соблюдения определенного уровня температуры для различных деталей, ведь недостаток нагрева приведет к плохому соединению припоя, равно, как и чрезмерный нагрев вызовет преждевременное окисление олова и такое же низкое качество пайки.

Помимо этого на перегретой плате могут отслаиваться дорожки, обугливаться целые участки. Если раньше для работы с мелкими и крупными деталями, лужением относительно большой площади радиолюбители использовали набор из нескольких паяльников, сегодня эта функция решается одной паяльной установкой. Но из-за высокой стоимости такого устройства не все могут позволить себе ее приобретение, поэтому мы расскажем, как собирается паяльная станция своими руками.

Принцип действия и варианты реализации

Принцип работы паяльной станции заключается в способности устройства регулировать температуру нагрева и поддерживать ее в установленных пределах на протяжении всего процесса.

Разумеется, реализация всех вышеперечисленных функций задача не из простых, поэтому изготовление полноценного аналога под силу опытным электрикам, имеющим должное оборудование и опыт сборки электронных схем, изготовления печатных плат.

Поэтому сначала мы разберем относительно простые варианты изготовления, регулировка температуры в которых осуществляется вручную. Но и таких паяльных станций вполне достаточно, чтобы выполнить качественную  пайку деталей, ориентируясь только по внешним признакам работы жала.

Способ №1. Контактная паяльная станция

Для такой паяльной станции вам понадобиться относительно классический паяльник мощностью хотя бы 80 – 100Вт, регулятор мощности (в данном примере мы будем использовать диммер), диодный мост, соединительные провода. Такая паяльная станция будет работать без обратной связи по температуре жала паяльника, поэтому результативность воздействия на припой придется определять опытным путем.

Рис. 1: схема изготовления простейшей станции

Так как в домашней сети напряжение может быть значительно ниже 220В, в схеме паяльной станции будет использоваться диодный мост.

Процесс изготовления состоит из следующих этапов:

• Соберите из четырех диодов мост или возьмите готовую сборку с параметрами работы с 220 В на 300 В;
• Отрежьте питающий шнур на расстоянии 10 – 15 см от ручки, запас нужен для подключения к паяльной станции;
• Зачистите выводы проводов как возле паяльника, так и на шнуре, его также будем использовать для подключения;
• Подключите одну из жил шнура питания к диодному мосту через диммер, а вторую напрямую;
• Подсоедините выводы диодного моста к жилам паяльника, лучше использовать клеммное соединение, болтовое или пайку;
• Места электрических соединений заизолируйте для предотвращения поражения электрическим током при работе паяльной станцией;
• Установите мост и светорегулятор на диэлектрическое основание.

Простейшая паяльная станция готова к использованию, достаточно включить ее в розетку и повернуть ручку в нужное положение. Принцип работы с ней схож с прибором для выжигания по дереву. Работая с крупными элементами, регулятор мощности устанавливается в максимальное положение. С мелкими, выводится в половинное значение, следует отметить, что конструкция регулятора температуры на основе диммера изменяет напряжение питания от 220 до 0В,  а вам ограничивать его меньше половины  смысла не имеет.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на  ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения —  ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

• Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты. Рис. 3: намотайте нагревательный элемент
• Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
• В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
• Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент

Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

• Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
• Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу. Рис. 5. Наденьте шайбу
• Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов. Рис. 6: прикрутите сопло к стакану
• Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
• Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
• Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
• Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления. Рис. 7. соедините все элементы  в корпусе
• Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения. Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

• Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию. Рис. 9: паяльная станция готова

Способ №3. Автоматическая паяльная станция на базе Ардуино

Такая паяльная станция собирается на базе микроконтроллера Arduino, который выполняет роль логического элемента, обрабатывающего данные от индикатора температуры и регулирующего мощность нагрева жала. Отличительной особенностью такого устройства является полная автоматизация контроля за температурой – вам достаточно задать ее и дождаться нагревания. Пример схемы для сборки приведен на рисунке ниже:

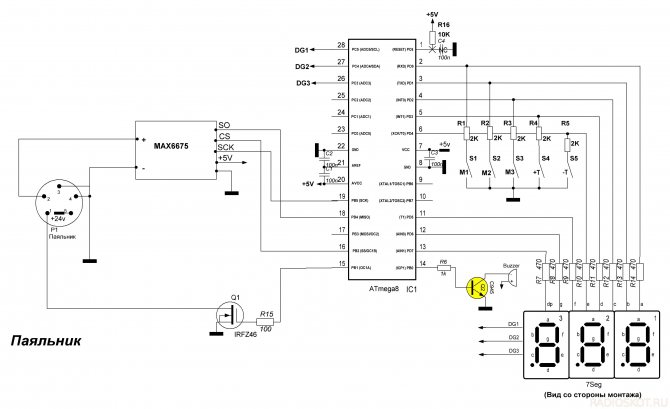

Рис. 10. схема паяльной станции на базе ардуино

Чтобы собрать такую станцию вам понадобится:

• сама плата Ардуино для управления работой паяльной станции;
• цифровое табло для отображения температуры нагрева;
• микросхему для программирования паяльной станции;
• транзистор, стабилизатор и кнопки, магазин резисторов и емкостных элементов.

Для сборки такой паяльной станции воспользуйтесь приведенной схемой, в качестве нагревательного элемента будет выступать жало обычного паяльника с датчиком температуры, которые подключаются к собранной схеме.

К недостаткам такого устройства следует отнести его сложность, из-за чего начинающие радиолюбители могут попросту не собрать рабочую версию с первого раза. Также для пайки используемых в автоматической станции элементов вам понадобиться специальный паяльник и предварительные навыки работы с ним, чтобы не испортить детали.

Видео по теме

Станция горячего воздуха | Хакадей

8 декабря 2021 г. Дэн Мэлони

Как и многие читатели Hackaday, я горжусь тем, что в своей семье я «починил все». Когда что-то ломается, я волнуюсь, потому что это шанс показать свои навыки. Особенно весело, когда что-то серьезное ломается, например, холодильник или стиральная машина — такой ремонт — это гонка со временем, потому что я должен починить это быстрее, чем это потребовалось бы, чтобы нанять кого-то, кто это сделает. Обычно я выигрываю гонки; Я не могу вспомнить, когда в последний раз я платил кому-то за работу над чем-то. Как я уже сказал, это предмет гордости.

Итак, когда мой сын вернулся домой на каникулы в День Благодарения после первого семестра в колледже, желая включить свой Xbox, чтобы немного отдохнуть от занятий по биохимии, только для того, чтобы встретить его с черным экраном и без загрузки, это было время для меня. Я был уверен, что смогу оживить мертвую коробку вовремя, чтобы он повеселился. Тот факт, что он вернулся в школу, а машина все еще разорвана на моей скамейке, свидетельствует о моей гордыне, но, честно говоря, я был близок к починке и, возможно, еще доделаю ее. Но в любом случае, уроки, которые я усвоил на этом пути, были действительно ценными и достойными того, чтобы ими поделиться.

Читать далее «Провал недели: автор Hackaday пытается починить XBox» →

Posted in Провал недели, Hackaday Columns, SliderTagged станция горячего воздуха, ремонт, переделка, smd, smt, xbox

9 сентября 2019 г. Эл Уильямс

[Voltlog] уже давно имеет термовоздушную ремонтную станцию ​​952. Вы узнаете его, когда увидите — это вездесущая комбинация паяльника и термофена из Китая, продаваемая под многочисленными торговыми марками. Он не думал, что старая станция так же хороша, как некоторые из более новых доступных устройств, и провел разборку и обзор станции BST-863, которую можно купить менее чем за 200 долларов. Вы можете посмотреть видео ниже.

Он был впечатлен качеством сборки держателя заготовки. Он позволяет хранить термофен и держать его в режиме ожидания. Сенсорный экран тоже понравился, хотя писк немного раздражал. Однако в целом рабочий шум был меньше, чем у старого блока, который он заменил.

Читать далее «Разборка термовоздушной ремонтной станции BST-863» →

Posted in TeardownTagged BST-863, термофен, термофен, термовоздушная станция, паяльная станция

7 ноября 2012 г., Майк Щис

Стремясь упростить процесс пайки микросхем Ball Grid Array (BGA) в домашних условиях, [Роджер] соорудил решение для громкой связи для своего оборудования с горячим воздухом.

Основным компонентом сборки является термовоздушная ремонтная станция Aoyue, которая уже была в его мастерской. Он хотел регулируемое крепление, которое устойчиво удерживало бы его при оплавлении деталей, поэтому он отправился на Amazon и купил шарнирную лампу за 14 долларов. Сняв воронкообразный абажур, он прикрутил кабельный зажим к корпусу розетки. Его можно затянуть на трубке горячего воздуха, а натяжение пружины лампы позволяет легко и быстро изменить положение сопла. [Роджер] отправил этот проект прямо в нашу линию советов, и после перерыва мы встроили остальные изображения проекта.

Если вы ищете решение для самостоятельной переделки, обратите внимание на этот лайфхак с горячим воздухом. Он использует паяльник, рыбный насос и металлическую сетку в качестве радиатора, чтобы выпустить поток очень горячего воздуха.

Продолжить чтение «Станция горячего воздуха без помощи рук» →

Posted in Tool HacksTagged aoyue, bga, хомут для шланга, карандаш с горячим воздухом, станция горячего воздуха, лампа, оплавление, переделка

Как сделать паяльник с горячим воздухом

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Вы хотите произвести точечную депайку (или пайку), но у вас нет подходящей паяльной станции? Не беспокойтесь, с несколькими старыми деталями; Вы можете получить полностью функциональный паяльник с горячим воздухом в кратчайшие сроки. Паяльная станция с горячим воздухом, сделанная своими руками, обеспечит вам эффективное и результативное выполнение работы.

Что такое Ардуино?

Включите JavaScript

Что такое Arduino?

Содержание:

1. 1. Шаг первый (детали)
2. 2. Шаг второй: безопасность превыше всего.
3. 3. Сборка
4. 4. Переход к пайке
5. 5. Техническое обслуживание и уход

Используя утюг с горячим воздухом, можно быстро расплавить припой, что позволит удалить необходимые компоненты со старой печатной платы. Пистолет для пайки горячим воздухом не только сэкономит вам много времени при извлечении деталей из платы; он также позволяет припаивать новые. Это здорово для беспроигрышного!

Итак, давайте углубимся в изучение того, как сделать паяльник с горячим воздухом.

1. Шаг первый (детали)

• Самое первое, что нам понадобится, это паяльник; чьи цены колеблются от 3 до 8 долларов США. Для нашего проекта здесь мы можем использовать самую простую модель. (Еще лучше, когда он лежит где-нибудь в вашем ящике для инструментов)
• Винт: (толщиной примерно 6 мм и длиной 30 мм). Основная идея состоит в том, чтобы просверлить в нем отверстие, чтобы пропустить передающий провод.
• Крышка от пластиковой бутылки. Эта крышка пригодится для соединения баллона с воздушным насосом.
• Воздушный насос или вакуумный насос. Хотя недорогой воздушный насос или компрессор найти относительно легко, важно отметить, что подойдет только насос с регулируемой скоростью. Мы нашли один в старом аквариуме, который идеально подходит.
• Резиновая втулка

2. Шаг второй: безопасность превыше всего.

Теперь, когда вы собрали все необходимые детали для сборки собственного термофена, важно принять к сведению следующие советы по безопасной пайке и распайке.

• Убедитесь, что ваше рабочее место хорошо проветривается, чтобы предотвратить вдыхание паров. В зоне дыхания, например, использовать на открытой площадке с перекрестной вентиляцией или с системой дымоудаления.
• Всегда держите любой паяльный инструмент на подставке между операциями. Кроме того, убедитесь, что любой из его шнуров или кабелей не представляет опасности споткнуться.
• Убедитесь, что на наконечнике термовоздушного паяльного пистолета нет скопившихся отходов, и протирайте его только влажной тканью.
• Никогда не оставляйте включенный или горячий паяльник без присмотра.
• Не забывайте проверять и заменять изношенные детали вашего паяльного устройства. Не подключайте и не включайте до тех пор, пока наконечник не будет проверен или заменен и затянут.
• Никогда не прикасайтесь к жалом паяльника.
• Всегда носите защитные очки. Дым и горячие частицы могут попасть в глаза.
• Избегайте длительного использования паяльного пистолета, так как это может привести к перегреву наконечника и его неисправности.
• Всегда давайте паяльнику достаточно времени для достижения оптимальной температуры.
• Мойте руки после использования припоя, так как вы могли контактировать с токсичными материалами.
• После завершения пайки горячим воздухом выключите его и подождите, пока наконечник полностью не остынет, прежде чем убрать его в безопасное и подходящее место.

3. Сборка

• Просверлите отверстие в пластиковой крышке, чтобы установить тройник шланга.
• Найдите конец резинового рукава, чтобы большой палец мог управлять ограничением и пропуском воздушного потока.
• Загерметизируйте вентиляционные отверстия и швы в местах соединения металлической трубки с корпусом.
• Достигнув нужного положения большого пальца, приварите тройник на место.
• Обточить резьбу внутри конуса. (Это обеспечит легкое проскальзывание лески).
• Используйте уплотнитель для резьбы, чтобы закрыть открытое отверстие наконечника.
• Покройте резьбу соответствующим покрытием и дайте ему затвердеть.
• Отвинтить металлический конус.; Теперь это ваш наконечник горячего воздуха.
• Вверните немного медной фольги в металлическую трубку.
• Теперь поместите эту катушку в стержень паяльника. Таким образом, вы гарантируете, что петля будет выделять больше тепла, когда воздух проходит через нее.
• Подсоедините куски шланга к насосу, а затем подсоедините другой конец к клапану.
• Подсоедините воздушный шланг к валу.

Теперь у вас есть рабочий термофен! Давайте попробуем;

4 . О пайке

Держите термовоздушный паяльник надежно на месте, когда подключаете его к источнику питания. И нагревательный элемент, и вентилятор должны оставаться выключенными до тех пор, пока вы не нажмете выключатель питания. Когда выключатель питания находится в положении ON, нагревательный элемент паяльника с горячим воздухом быстро начинает нагреваться.

Подождите, пока утюг нагреется, прежде чем пытаться его использовать. Вы можете заметить небольшой белый дым во время его первоначального включения; это нормально и пройдет. Соответственно отрегулируйте поток воздуха и температуру, имея в виду, что они должны быть выше, чем у самого припоя.

Хорошей идеей будет протестировать небольшой второстепенный компонент, прежде чем приступать к работе над каким-либо значительным проектом. Когда вы будете уверены, что все ваши настройки точны, тщательно направьте сопло на область, над которой вы работаете.

Перемещение сопла вперед и назад должно привести к тому, что припой начнет течь. Блестящий, расплавленный внешний вид скажет вам, что ваш припой плавится, и ваш термовоздушный паяльник стоил потраченного времени. Переместите и отрегулируйте компоненты, над которыми вы хотите работать, с помощью пинцета.
