Tl431 распиновка: Стабилизатор TL431 характеристики, схема включения, datasheet, цоколевка

Как проверить источник опорного напряжения TL431

Добрый день, друзья!

Сегодня мы с вами познакомимся с еще одной «железкой», которая используется в компьютерной технике. Она применяется не так часто, как, скажем, транзистор  или диод, но тоже достойна внимания.

Что это такое – источник опорного напряжения TL431?

В блоках питания персональных компьютеров можно встретить микросхему источника опорного напряжения (ИОН) TL431.

Можно рассматривать ее как регулируемый стабилитрон.

Но это именно микросхема, так как в ней помещено более десятка транзисторов, не считая других элементов.

Стабилитрон – это такая штуковина, которая поддерживает (стремится поддержать) постоянное напряжение на нагрузке. «А зачем это нужно?» – спросите вы.

Дело в том, что микросхемы, из которых состоит компьютер – и большие и малые – могут работать лишь в определенном (не очень большом) диапазоне питающих напряжений. При превышении диапазона весьма вероятен выход их из строя.

Поэтому в блоках питания (не только компьютерных) применяются схемы и компоненты для стабилизации напряжения.

При определенном диапазоне напряжений между анодом и катодом (и определенном диапазоне токов катода) микросхема обеспечивает на своем выходе ref опорное напряжение 2,5 В относительно анода.

Используя внешние цепи (резисторы) можно варьировать напряжение между анодом и катодом в достаточно широких пределах – от 2,5 до 36 В.

Таким образом, нам не нужно искать стабилитроны на определенное напряжение! Можно просто изменять номиналы резисторов и получить нужное нам уровень напряжения.

В компьютерных блоках питания существует источник дежурного напряжения + 5VSB.

Если вилка блока питания вставлена в сеть, оно присутствует на одном из контактов основного питающего разъема — даже если компьютер не включен.

При этом часть компонентов материнской платы компьютера находится под этим напряжением.

Именно с помощью него и происходит запуск основной части блока питания – сигналом с материнской платы. В формировании этого напряжения часто участвует и микросхема TL431.

При выходе ее из строя величина дежурного напряжения может отличаться — и довольно сильно — от номинальной величины.

Чем это может нам грозить?

Если напряжение +5VSB будет больше чем надо, компьютер может «зависать», так как часть микросхем материнской платы питается повышенным напряжением.

Иногда такое поведение компьютера вводит неопытного ремонтника в заблуждение. Ведь он измерил основные питающие напряжения блока питания +3,3 В, +5 В, +12 В – и увидел, что они находятся в пределах допуска.

Он начинает копать в другом месте и тратит массу времени на поиск неисправности. А надо было просто измерить и напряжение дежурного источника!

Напомним, что напряжение +5VSB должно находиться в пределах 5% допуска, т.е. лежать в диапазоне 4,75 – 5,25 В.

Если напряжение дежурного источника будет меньше необходимого, компьютер может вообще не запуститься.

Как проверить TL431?

«Прозвонить» эту микросхему как обычный стабилитрон нельзя.

Чтобы убедиться в ее исправности, нужно собрать небольшую схему для проверки.

При этом выходное напряжение в первом приближении описывается формулой

Vo = (1 + R2/R3) * Vref (см даташит*), где Vref — опорное напряжение, равное 2,5 В.

При замыкании кнопки S1 выходное напряжение будет иметь величину 2,5 В (опорное напряжение), при отпускании ее – величину 5 В.

Таким образом, нажимая и отжимая кнопку S1 и измеряя мультиметром сигнал на выходе схемы, можно убедиться в исправности (или неисправности) микросхемы.

Проверочную схему можно сделать в виде отдельного модуля, используя 16-контактный разъем для DIP-микросхемы с шагом выводов 2,5 мм. Питание и щупы тестера подключаются при этом к выходным клеммам модуля.

Для проверки микросхемы нужно вставить ее в разъем, понажимать кнопку и посмотреть на дисплей тестера.

Если микросхема не вставлена в разъем, выходное напряжение будет равным примерно 10 В.

Вот и все! Просто, не правда ли?

*Даташит – это справочные данные (data sheets) на электронные компоненты. Их можно найти поисковиком в Интернете.

До встречи на блоге!

описание и проверка элемента мультиметром • Мир электрики

Содержание

1. Схема включения и принцип работы
2. Цоколевка и технические параметры
3. Характеристика TL431
4. Проверка стабилизатора
5. Стабилизатор тока на tl431
6. ЗУ для мобильного телефона

Выпуск интегральной микросхемы начался с далекого 1978 года и продолжается по сегодняшний день. Микросхема дает возможность изготовить различные виды сигнализации и зарядные устройства для повседневного применения. Микросхема tl431 нашла широкое применение в бытовых приборах: мониторах, магнитофонах, планшетах. TL431 — это своего рода программируемый стабилизатор напряжения.

Схема включения и принцип работы

Принцип работы довольно прост. В стабилизаторе есть постоянная величина опорного напряжения, и если подаваемое напряжение меньше этого номинала, то транзистор будет закрыт и не допустит прохождение тока. Это отчетливо можно наблюдать на следующей схеме.

Если же эту величину превысить, регулируемый стабилитрон откроет P-N переход транзистора, и ток потечет дальше к диоду, от плюса к минусу. Выходное напряжение будет постоянным. Соответственно, если ток упадет ниже величины опорного напряжения, управляемый операционный усилитель закроется.

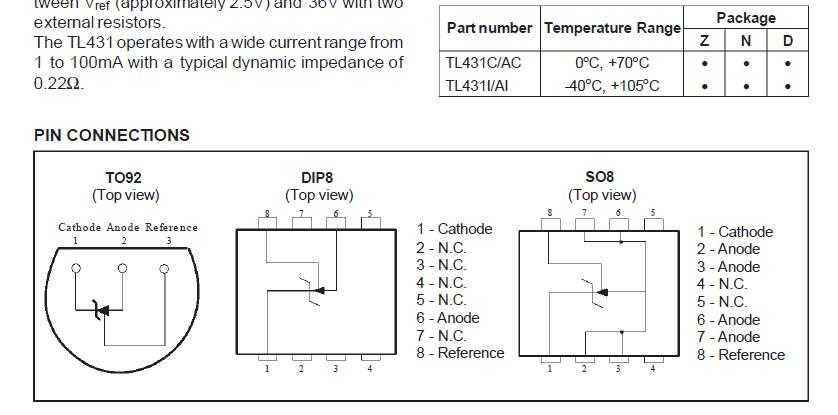

Цоколевка и технические параметры

Операционный усилитель выпускается в разных корпусах. Изначально это был корпус ТО-92, но со временем его сменил более новый вариант SOT-23. Ниже изображена распиновка и виды корпусов начиная с самого «древнего» и заканчивая обновлённой версией.

На рисунке можно наблюдать, что у tl431 цоколевка изменяется в зависимости от типа корпуса. У tl431 имеются отечественные аналоги КР142ЕН19А, КР142ЕН19А. Существуют и зарубежные аналоги tl431: KA431AZ, KIA431, LM431BCM, AS431, 3s1265r, которые ничем не уступают отечественному варианту.

Характеристика TL431

Этот операционный усилитель работает с напряжением от 2,5 до 36В. Ток работы усилителя колеблется от 1А до 100 мА, но есть один важный нюанс: если требуется стабильность в работе стабилизатора, то сила тока не должна опускаться ниже 5 мА на входе. У тл431 имеется величина опорного напряжения,

которая определяется по 6-й букве в маркировке:

• Если буквы нет, то точность равняется — 2%.
• Буква А в маркировке свидетельствует о — 1% точности.
• Буква В говорит о — 0,5% точности.

Более развернутая техническая характеристика изображена на рис.4

В описании tl431A можно увидеть, что величина тока довольна мала и составляет заявленные 100мА, а величина мощности, которую рассеивают эти корпуса, не превышает сотен милливатт. Этого мало. Если предстоит работать с более серьезными токами, то будет правильнее воспользоваться мощными транзисторами с улучшенными параметрами.

Проверка стабилизатора

Сразу возникает уместный вопрос о том, как проверить tl431 мультиметром. Как показывает практика, одним мультиметром проверить не получится. Для проверки tl431 мультиметром следует собрать схему. Для этого понадобятся: три резистора (один из них подстроечный), светодиод или лампочка, источник постоянного тока 5В.

Резистор R3 необходимо подобрать таким образом, чтобы он ограничил ток до 20мА в цепи питания. Его номинал составляет примерно 100Ом. Резисторы R2 и R3 выполняют роль балансира. Как только напряжение будет 2,5 В на управляющем электроде, то переход светодиода откроется, и напряжение пойдет через него. Эта схема хороша тем, что светодиод выполняет роль индикатора.

Источник постоянного тока — 5В является фиксированным, а управлять микросхемой tl431 можно с помощью переменного резистора R2. Когда питание на микросхему не подается, то диод не горит. После того как сопротивление изменяется при помощи подстроечного резистора, светодиод загорается. После этого мультиметр нужно включить в режим измерения постоянного тока и замерить напряжение на управляющем выводе, которое должно составлять 2,5. Если напряжение присутствует и светодиод горит, то элемент можно считать рабочим.

Стабилизатор тока на tl431

На базе операционного усилителя тока tl431 можно создать простой стабилизатор.

Для создания нужной величины U этого понадобятся три резистора. Необходимо высчитать номинал запрограммированного напряжения стабилизатора. Расчет можно произвести при помощи формулы: Uвых=Vref( 1 + R1/R2 ). Согласно формуле U на выходе зависит от величины R1 и R2. Чем больше сопротивление R1 и R2, тем ниже напряжение выходного каскада. Получив номинал R2, величину R1 можно высчитать следующим образом: R1=R2( Uвых/Vref – 1 ). Регулируемый стабилизатор возможно включить тремя способами.

Необходимо учесть немаловажный нюанс: сопротивление R3 можно рассчитать по той формуле, по которой рассчитывался номинал R2 и R2. В выходной каскад не стоит устанавливать полярный или неполярный электролит, во избежание помех на выходе.

ЗУ для мобильного телефона

Стабилизатор можно применить как своеобразный ограничитель тока. Это свойство будет полезным в устройствах для зарядки мобильного телефона.

Если напряжение в выходном каскаде не достигнет 4,2 В, происходит ограничение тока в цепях питания. После достижения заявленных 4,2 В стабилизатор уменьшает величину напряжения — следовательно, падает и величина тока. За ограничение величины тока в схеме отвечают элементы схемы VT1 VT2 и R1-R3. Сопротивление R1 шунтирует VT1. После превышения показателя в 0,6 В элемент VT1 открывается и постепенно ограничивает подачу напряжения на биполярный транзистор VT2.

На базе транзистора VT3 резко уменьшается величина тока. Происходит постепенное закрытие переходов. Напряжение падает, что приводит к падению силы тока. Как только U подходит к отметке 4,2 В, стабилизатор tl431 начинает уменьшать его величину в выходных каскадах устройства, и заряд прекращается.

Для изготовления устройства необходимо использовать следующий набор элементов:

• DA1 – TL431K — если нет в наличии этого элемента, то его можно заменить на tl4311, tl783ckc ;
• R1 – 2,2 Ом;
• R2 – 470 Ом;
• R3 – 100 кОм;
• R4 – 15 кОм;
• R5 – 22 кОм;
• R6 – 680 Ом;
• VT1, VT2 – BC857B;
• VT3 – az431 или az339p ;
• VT4 – BSS138.

Необходимо обратить особое внимание на транзистор az431. Для равномерного уменьшения напряжения в выходных каскадах желательно поставить транзистор именно az431, datasheet биполярного транзистора можно наблюдать в таблице.

Именно этот транзистор плавно уменьшает напряжение и силу тока. Вольт-амперные характеристики этого элемента хорошо подходят для решения поставленной задачи.

Операционный усилитель TL431 является многофункциональным элементом и дает возможность конструировать различные устройства: зарядные для мобильных телефонов, системы сигнализации и многое другое. Как показывает практика, операционный усилитель обладает хорошими характеристиками и не уступает зарубежным аналогам.

Поэкспериментируйте со схемами TL431 в качестве шунтирующих регуляторов и т. д.

Давайте поэкспериментируем со схемой TL431 вместо стабилизатора на стабилитроне. Вы использовали стабилитрон раньше? Эта ИС работает так же, но более эффективно, проста в использовании и недорога. Таким образом, мы часто находим его в различных общих схемах.

Краткое техническое описание TL341

Что такое шунтовой регулятор TL431?

TL431 ХАРАКТЕРИСТИКИ

Для чего его можно использовать?

TL431 распиновка

Эксперимент со схемой TL431

Принцип работы TL431 в качестве стационарного стабилизатора на стабилитроне

Режим стабилитрона с переменным напряжением

Шунтовой стабилизатор 5 В с использованием TL431 схема с использованием TL431

Схема детектора напряжения Logic

Скачать этот пост

Похожие сообщения

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Краткое техническое описание TL341

Прежде чем что-либо использовать, мы должны сначала изучить его основы, TL431 не является исключением.

Что такое шунтирующий регулятор TL431?

Это трехконтактный программируемый прецизионный шунтовой регулятор IC

TL431A имеет программируемое значение Vref (опорное напряжение) от 2,5 В до 36 В только с двумя внешними резисторами. Эти компоненты регулируют рабочий ток в широком диапазоне от 1,0 мА до 100 мА с типичным динамическим сопротивлением 0,22 Ом.

Указана термостабильность при применимой температуре, опорное входное напряжение 2,520 В, выходное напряжение до 40 В и допуск 1%.

Когда Vref получает напряжение 2,5 В, его выходная цепь дает резкое включение, что делает его отличным выбором вместо Стабилитронов во многих случаях использования.

TL431 ХАРАКТЕРИСТИКИ

• Программируемое выходное напряжение до 40 В
• Гарантированный допуск опорного напряжения 0,5 %
• Низкий (тип. 0,2 Ом) динамический выходной импеданс
• Диапазон тока катода (непрерывный) – 100 ~ 150 мА
• Эквивалентный температурный коэффициент полного диапазона
• 50 PPM/°C Диапазон рабочих температур
• Низкое выходное шумовое напряжение
• Быстрое срабатывание при включении
• TO-92, SOT-89 или SOT-23 3L Package

Для чего он может использоваться?

• Регулятор шунтирования
• Регулятор с высоким содержанием высокопроката
• Регулятор шунтирования высокого тока
• Crowbar Curry
• PWM-преобразователь со ссылкой
• . нашел TL431 в импульсных блоках питания, зарядных устройствах, напряжениях цифровых и т.д. В данном эксперименте мы берем его от цифровой телевизионной приставки, в секции блока питания 5В. К счастью, TL431 все еще работает.
  Распиновка TL431

  Давайте посмотрим на форму пакета TO-92. Благодаря простоте использования, имеющей форму, аналогичную транзистору 2N3904, посмотрите на распиновку TL431 ниже.

  Когда мы смотрим на переднюю часть и выводы TL431:

  • Центр Анод, он представлен буквой A.
  • Слева Справочник, он представлен буквой R
  • Справа Катод , он обозначается буквой K.

  Далее мы будем называть его сокращенно R, K и A.

  Затем посмотрите на упрощенную блок-схему. Похоже, что внутри TL431 находится много компонентов, включая компараторный операционный усилитель, опорное напряжение, транзисторы и многое другое. Таким образом, он имеет более высокий КПД, чем стабилитрон.

  Эксперимент со схемой TL431

  Мы считаем, что обучение посредством экспериментов способствует лучшему пониманию.

  Мы можем использовать его в качестве линейного стабилизатора различными способами, такими как:

  Как TL431 работает как стабилизатор с фиксированным стабилитроном

  Сначала попробуйте базовую схему шунтирующего регулятора напряжения. Смотрите в схеме.

  Принцип работы TL431 в качестве стационарного стабилизатора на стабилитроне

  Он похож на стабилизатор на стабилитроне, R подключен к K.

  Обладает большей температурной стабильностью, чем стабилитрон. Мы должны выбрать значения резистора R1, чтобы ограничить Ik между 20 мА и 40 мА.

  Электрический ток течет через резисторы R1 и IC1 на землю. TL431 будет поддерживать фиксированное напряжение на уровне 2,5 В.

  Моя дочь измеряет выходное напряжение (Vout) около 2,5 В, как описано выше. Итак, опорное напряжение составляет 2,5 В.

  Выходной ток почти IR1 (ток через R1). Потому что IK (ток через IC) очень мал.

  Мы можем легко найти I _R1 или I _из .

  I _R1 = (V _в – V _OUT ) R1

  I _R1 = (12 В – 2,5 В) 330 Ом

  = 0,0287A

  . , он показывает 0,029А, в соответствии с принципом.

  Стабилизатор переменного напряжения, режим

  Если нам нужен выход 3 В, мы используем делитель напряжения с R1 и R2, чтобы сравнить напряжение между эталонным и выходным напряжением.

  Выходное напряжение можно найти из:

  Vout = (1 + R1/R2) * Vref

  = {1+(10K/39K)} * 2,5 В

  = 3,141 В

  Установите выходное напряжение TL431 с резистор делителя R1 и R2

  Но мы измеряем выходное напряжение 3,06В. Это работает.

  Шунтовой регулятор 5В с использованием TL431

  Также, если мы хотим выход 5В. Меняем R1 и R2 на 10К. См. схему ниже.

  Выходное напряжение 5В. Выходной ток зависит от Vin. Вин от 11В до 18В. Например, Вин это 12В, Iвых = (Вин – ВК) R1

  = (12-5В) * 330 = 21мА. Если Vin равно 18 В, Iout увеличится до 39 мА.

  Если нам нужны другие напряжения, можно изменить R2 и R3 по формуле выше. C1, C2 и C3 используются для фильтрации напряжения постоянного тока и поддержания низкого уровня шума и пульсаций.

  Схема регулируемого регулятора с использованием TL431

  Для некоторых уровней выходного напряжения мы с трудом находим правильные значения для R1 и R2. Итак, мы должны использовать потенциометр, чтобы помочь.

  В схеме ниже мы используем потенциометр 100K для регулировки опорного напряжения. Если вам нужен выход 5 В, отрегулируйте VR1 примерно по центру. Таким образом, эта ИС лучше, чем стабилитрон для стабильного переменного опорного напряжения.

  Серийный регулятор с проходным транзистором

  Обычно TL431 выдает ток менее 100 мА. но если нам нужен более высокий ток, например 500 мА, 1 А, 3 А и т. д., мы можем использовать транзистор с последовательным проходом для увеличения тока, тем самым превратив наш шунтирующий регулятор в последовательный регулятор.

  В приведенной ниже схеме выходное напряжение составляет 5 В при токе около 0,5 А.

  Теперь давайте посчитаем простое значение компонентов.

  Q1:

  Мы выбираем BD139, 1.5A 80V NPN транзистор. В этом случае он может управлять током. Его коэффициент усиления hFE составляет 100 мин.

  Из-за потери напряжения на B-E транзистора Q1 около 0,6В. Напряжение на B (VB) транзистора должно быть смещено примерно до 0,6 В.

  Например, если на выходе 5 В, напряжение на B должно быть 5,6 В.

  R3:

  Ток, протекающий через R3, является базовым током (IB) транзистора Q1.

  Поскольку ток, протекающий через K-A микросхемы IC1, очень мал. Мы так считаем только ИБ.

  Но ИБ должен быть не более 40мА.

  IB = IC/hFE

  Известно IC = Iвых = 0,5 А, hFE = 100

  Итак, IB = 0,5 А / 100

  = 5 мА

  R3 = (Vin-VB)/IB

  2 Известно Vin = 12 В, VB = 5,6 В, IB = 5 мА

  Итак, R3 = (12–5,6 В)/5 мА

  = 1,28K

  Но вместо этого мы выбираем резистор 1K. Итак, ток ИБ увеличился примерно до 7мА

  R1, R2

  Подбираем резисторы R1=12К и R2=10К. Затем вычисляем выходное напряжение.

  Vвых = 1+ (R1/R2) * Vref

  Откуда: R1, R2 = 10K, Vref = 2,5В

  Таким образом, Vвых = 1 + (12K/10K) * 2,5В

  Vвых = 5,5В

  Затем проверьте эту схему на макетной плате и измерьте напряжение, оно около 5В. Затем подключите резистор 10 Ом 10 Вт в качестве нагрузки, измерьте его ток, он должен использовать ток около 0,5 А.

  Проверьте этот макет . Я думаю, что это интересно, может быть, это правильно для вас.

  Если вам нужен выходной ток 1А. Вы можете изменить R3 на более низкое сопротивление, например, 470 Ом, 330 Ом и т. д. Но оно не должно быть ниже 330 Ом, иначе ток, протекающий через TL431, будет слишком большим.

  Если вам нужно больше 1А, но должно быть в пределах 2А. Вы можете заменить транзистор Q1 на TIP41 или 2N3055.

  Но если вам нужен ток более 3А, вы можете вместо него использовать транзистор Дарлингтона.
  Мы хотели бы показать вам, как это работает, во всех подробностях, но это должно быть в следующий раз.

  Цепь детектора напряжения 2,5 В с использованием TL431

  Проверить, исправен он или нет

  Мы вытащили эту микросхему из старой печатной платы. Но мы не уверены, работает ли он до сих пор или нет. Его нельзя проверить обычным мультиметром. Но мы можем использовать его для создания простейшей схемы, чтобы определить, будет ли она работать.

  Эта «простейшая схема» представляет собой схему детектора напряжения 2,5 В.
  Его основной принцип состоял только в том, что напряжение на R превышало 2,5 В, вызывая протекание тока от K к A этой ИС, что аналогично тому, как работает обычный стабилитрон.

  Попробуем создать эту схему.

  Ток течет через R1 и VR1 на землю, они являются цепями делителя напряжения. Мы измеряем напряжение между резистором R и землей.

  Сначала VR1 устанавливается на самое низкое значение, что означает, что напряжение также является самым низким. При этом светодиод гаснет.

  Затем регулируем VR1, напряжение выше 2,5В. Ток может течь через K к A, вызывая свечение LED1.

  R2 ограничивает ток для LED1.

  Существует более простая версия.

  Схема детектора напряжения Logic

  Эта схема используется для обнаружения логики в цифровой схеме с несколькими компонентами, состоящей всего из 2 частей. Для него требуется блок питания 5В.

  Когда входная логика «Низкая», на выходе получается 5 В.
  С другой стороны, если входная логика «высокая», на выходе получается 1,8 В.

  Спасибо за полезную информацию:

  • TL431 Регулятор напряжения IC подробнее в техническом плане.
  • Эксперименты с шунтирующим регулятором TL431A. Читать дальше

  Заключение

  Из всех наших экспериментов выше мы выяснили, что TL431 обладает высокой эффективностью. Мы планируем интегрировать его в другие типы схем/мини-проектов, такие как зарядные устройства, таймеры, импульсные источники питания и многое другое. Если мы закончим тщательное тестирование, мы сообщим вам по электронной почте, поэтому, пожалуйста, следите за обновлениями.

  Все полноразмерные изображения и  PDF-файлы  этого сообщения находятся в этой электронной книге ниже. Пожалуйста, поддержите меня. 🙂

  TL431 Datasheet PDF – Программируемый шунтирующий регулятор

  Опубликовано 3 сентября 2022 г. 17 марта 2023 г. от Pinout

  TL431 предназначен для обеспечения стабильного опорного напряжения с регулируемым выходным напряжением путем изменения номиналов резисторов, подключенных к опорному и катодному зажимам. Устройство может работать в широком диапазоне входного напряжения и обычно используется для регулирования напряжения в источниках питания, зарядных устройствах и других электронных схемах.

  Номер детали: TL431

  Функция: Программируемый шунтирующий регулятор

  Упаковка: TO 92, DIP 8, SOP 8 Pin

  Производитель: Fairchild Semiconductor


  Модели TL431 , TL431A представляют собой серию регулируемых регуляторов с тремя выводами и гарантированной термостабильностью в применимых диапазонах температур. Выходное напряжение может быть установлено на любое значение между VREF (примерно 2,5 В) и 36 В с помощью двух внешних резисторов. Эти устройства имеют типичный динамический выходной импеданс 0,2 Ом. Активная выходная схема обеспечивает очень резкую характеристику включения, что делает эти устройства отличной заменой стабилитронам во многих приложениях.

  TL431 Преимущества по сравнению с недостатками

  Преимущества:

  1. Обеспечивает стабильное и точное задание напряжения и регулировку
  2. Может быть настроен на различные выходные напряжения
  3. Может работать в широком диапазоне входных напряжений
  4. Простота в использовании и широко доступны
  5. Низкая стоимость по сравнению с другими прецизионными регуляторами напряжения

  Недостатки:

  1. Требуются внешние резисторы для установки выходного напряжения, что может усложнить схему
  2. Выходное напряжение может дрейфовать в зависимости от температуры и старения
  3. Ограниченная способность регулирования тока по сравнению с другими регуляторами напряжения
  4. Может потребоваться дополнительная схема для некоторых приложений, таких как ограничение тока или ограничение напряжения.

  Характеристики:

  1. Программируемое выходное напряжение до 36 В
  2. Низкий динамический выходной импеданс 0,2 Ом, типичный
  3. Допустимый ток стока от 1,0 до 100 мА
  4. Эквивалентный температурный коэффициент полного диапазона 50 ppm/°C, типовой
  5. Температурная компенсация для работы в полном диапазоне рабочих температур
  6. Низкое выходное шумовое напряжение
  7. Быстрое срабатывание при включении

  Блок-схема

  Справочный сайт: /product.do?id=TL431

  Часто задаваемые вопросы

  1. Как настроить выходное напряжение этой микросхемы?
  Выходное напряжение TL431 можно регулировать, подключив резистор между эталонным и катодным выводами. Значение резистора определяет выходное напряжение по формуле Vout = Vref x (1 + R2/R1), где Vref — опорное напряжение (обычно 2,5 В), R1 — резистор, подключенный к опорной клемме, а R2 это резистор, подключенный к катодной клемме.

  2. Можно ли использовать TL431 в качестве детектора напряжения?
  Да, эту ИС можно использовать в качестве детектора напряжения, подключив делитель напряжения между входным напряжением и эталонным выводом. Когда входное напряжение превышает опорное напряжение, TL431 включается и проводит ток, показывая, что входное напряжение достигло определенного порога. Это приложение обычно используется для защиты от перенапряжения и контроля напряжения батареи.



  TL431 Лист данных PDF Скачать

  Другие спецификации доступны в файле: TL431A, TL431ACD, TL431ACLP, TL431CD

  Связанные статьи в Интернете

  • 1A, 2 МГц, 60 В повышающий/SEPIC/преобразователь 6 мкА/DC/инвертирующий
  • Arduino с нуля. Часть 5. Выбор компонентов компаратора
  • Ты можешь получить мои советы, когда вырвешь их из моих холодных мертвых рук
  Эта запись была размещена в Datasheet с пометкой Regulator. Добавьте постоянную ссылку в закладки.
