Содержание

Устройство сварочного трансформатора, виды трансформаторов

Сварочный трансформатор — это устройство, предназначенное для преобразования тока из электросети в ток, пригодный для сварки. Он понижает напряжение сети до нескольких вольт, а ток, соответственно, возрастает и может достигать тысячи ампер и больше. В этой статье мы рассмотрим устройство сварочного трансформатора и выявим разновидности таких агрегатов.

Конструкция сварочного трансформатора
Классификация сварочных трансформаторов

Конструкция сварочного трансформатора

В основе устройства лежит понижающий трансформатор, запитываемый от внешнего источника электроэнергии. Кроме него, конструкция подразумевает наличие дополнительных приспособлений для получения необходимых характеристик тока, управления током и защиты устройства от коротких замыканий. Как правило, в цепь включается отдельная дроссельная катушка.

Принцип работы сварочного трансформатора — преобразование внешнего напряжения (220 или 380В) в более низкое — в режиме холостого хода оно составляет около шестидесяти вольт.

Примерная схема агрегата с дросселем такова: первичная и вторичная катушки намотаны на одном металлическом сердечнике. Дроссель подключается после вторичной обмотки устройства, при этом его исполнение позволяет регулировать характеристики тока за счет изменения воздушного зазора — для этого предусмотрен регулировочный винт. Регулировка тока возможна и с использованием других способов, как правило, используется движение подвижных обмоток (неподвижной в таких конструкциях является первичная обмотка, подключенная к электрической сети) и регулировочного винта.

Возникновение электрической дуги (начало процесса сварки) ведет к снижению значения тока, что снижает ЭДС самоиндукции дросселя и приводит к возникновению рабочего напряжения, обеспечивающего устойчивое горение дуги. Это напряжение ниже, чем напряжение холостого хода.

В целом схема сварочного трансформатора подразумевает наличие следующих элементов:

Центральная часть конструкции – магнитопровод (сердечник), изготавливаемый обыкновенно из нескольких стальных пластин, гальванически разъединенных друг с другом. Самодельные сердечники для сварки изготавливаются из электротехнической стали, берущейся из «донорской» техники.
На сердечнике размещены обмотки из изолированного провода соответствующей длины и сечения, число витков напрямую влияет на характеристики устройства. Первичная обмотка в такой конструкции всегда одна.
Для регулировки тока используются различные решения – подвижные обмотки и т.д.
Для защиты агрегата от повреждений он помещается в корпус;
Дополнительные элементы, такие, как вентиляция, колеса и ручки для удобной транспортировки тяжелых агрегатов.

к меню ↑

Классификация сварочных трансформаторов

Агрегаты для сварки можно классифицировать следующими способами:

По фазности: однофазные, трехфазные;
По конструкции: с регулировкой напряжения переключением обмоток, посредством дросселя насыщения или посредством магнитного рассеяния;
По количество обслуживаемых мест.

Помимо этого, конструкции различаются такими характеристиками, как коэффициент мощности, вторичное и первичное напряжение, мощность и пределы регулирования тока. Существует достаточно большое количество моделей агрегатов для сварки, что позволяет подбирать оптимальный вариант под любые задачи.

Устройства с регулировкой посредством магнитного рассеивания состоят из двух частей – понижающего блока и регулирующего напряжение дросселя.

Устройства с увеличенным магнитным рассеиванием несколько более сложны по конструкции – в них входят несколько подвижных обмоток, конденсатор или импульсный стабилизатор и некоторые другие элементы.

Стоит упомянуть и о сравнительно новом типе агрегатов для сварки – тиристорных моделях. В них включается силовой блок и тиристорный фазорегулятор, позволяющий достичь меньшего веса по сравнению с другими видами конструкций.

Заключение

Мы рассмотрели устройство агрегатов для сварки и различные варианты их конструкции. Как видите, схема сварочного трансформатора не очень сложная, и такой агрегат легко изготовить даже самостоятельно, а различные варианты изготовления таких агрегатов позволяют подобрать оптимальный метод под каждую ситуацию и каждый сварочный процесс. Надеемся, эта информация будет полезной для вас.

Маркировка сварочных трансформаторов » Строительство от А, до Я | Енакиево

Первое, что бросается в глаза, это название сварочного трансформатора. Например, трансформатор сварочный ТДМ-401, в названии которого зашифрованы базовые характеристики. Это сделано для того, чтобы без техпаспорта можно было определить, что за аппарат, как он устроен и какова его номинальная сила тока. Сегодня в единой системе обозначения и классификации источников питания для сварки заложены следующие правила: Тип источника питания: Т – это трансформатор, где Г – это генератор, маркировка А – агрегат, маркировка В – выпрямитель и маркировка У – специализированный источник–установка;

По видам сварки: где Д – это дуговая, сварка П – это плазменная; Ну и способы сварки: где Г –возможность осуществления сварки в защитных газах, маркировка Ф – под флюсом, маркировка У – универсальная сварка. Если всего две буквы, значит, сварка проводится покрытыми электродами;

Вид внешней характеристики сварки:

Ж – жесткая и П сварка – падающая; количество постов сварки: М – многопостовой, без обозначения говорит об одном посте; Маркировка сварочных трансформаторов

Важно! Иногда буква «М» обозначает механический способ регулировки силы тока. Также вместо неё может стоять буква «Т» или «Р», обозначающая тиристорный сварочный трансформатор.

номинальная сила тока обозначается одной или двумя цифрами, округленными до десятков или сотен Ампер. последние одна цифра маркировки или две, обозначают регистрационный номер в разработке; после цифр идет буквенное обозначение допустимого климатического использования: ХЛ – холодный климат, У – умеренный, Т – тропический; завершающая цифра обозначает допустимое размещение: 1 – возможность работы на открытом воздухе, 2 – работа аппаратом под навесом, 3 – возможность работы в неотапливаемом помещении и 4_ре – отапливаемом помещении. Например, трансформатор сварочный ТДМ-401 говорит нам о том, что это трансформатор дуговой сварки с механическим регулированием и одним постом сварки, с номинальной силой тока в 400 А. Более старые модели, такие как сварочный трансформатор ТС или СТШ несут на себе более старую маркировку. Так «Ш» означает регулировку при помощи шунтов, а «С» – обозначает, что аппарат предназначается для сварки.

Расшифровка системы IP для сварочных трансформаторов 1-й индекс;

Расшифровка системы IP для сварочных трансформаторов 2-й индекс;

Расшифровка системы IP для сварочных трансформаторов 3-й индекс;

Также в техническом паспорте сварочного трансформатора указывается класс защиты по международной системе IP. В приведенных ниже таблицах приведены подробные расшифровки.

Пределы регулирования сварочного тока, A (min-max)

Пожалуй, эта характеристика является основной для любого сварочного трансформатора. Регулировка силы сварочного тока указывает сразу на два важных момента. Во-первых, на то, что регулировка вообще возможна, а это значит, что можно использовать электроды различного диаметра. Во-вторых, можно увидеть максимально возможную силу тока, которая позволит использовать электроды большого диаметра, что в свою очередь влияет на производительность труда. Это особенно важно для тех, кто выбирает сварочный трансформатор для цеха или мастерской, где требуются высокие показатели силы сварочного тока, более 200 А. Для бытового использования будет достаточно и меньшей силы сварочного тока.

Диаметр электрода для сварки.

Одной из второстепенных, но весьма важных характеристик, является применяемый диаметр электрода. В приведенной ниже таблице указаны основные диаметры электродов в зависимости от силы тока сварочного трансформатора.

Необходимо отметить такой важный момент как то, что следует использовать электроды несколько меньшего диаметра, несмотря на приведенные показатели. Как показывает практика, подобранный по максимуму электрод под свою силу тока, будет недостаточно качественно проваривать шов.

Маркировка трансформеров видео.

Трансформаторы для ручной дуговой сварки

Другие страницы по теме

Трансформаторы для ручной дуговой сварки

Темы: Сварочный трансформатор, Ручная дуговая сварка.

Трансформаторы для ручной дуговой сварки — самый многочисленный вид источников питания, выпускаются в переносном исполнении для ремонтных работ с малым значением ПН и передвижные с ПН-60%. Основные параметры трансформаторов регламентированы ГОСТ 95—77 Е. Рабочее напряжение и сила тока связаны соотношением: V = 20 + 0,04 /.

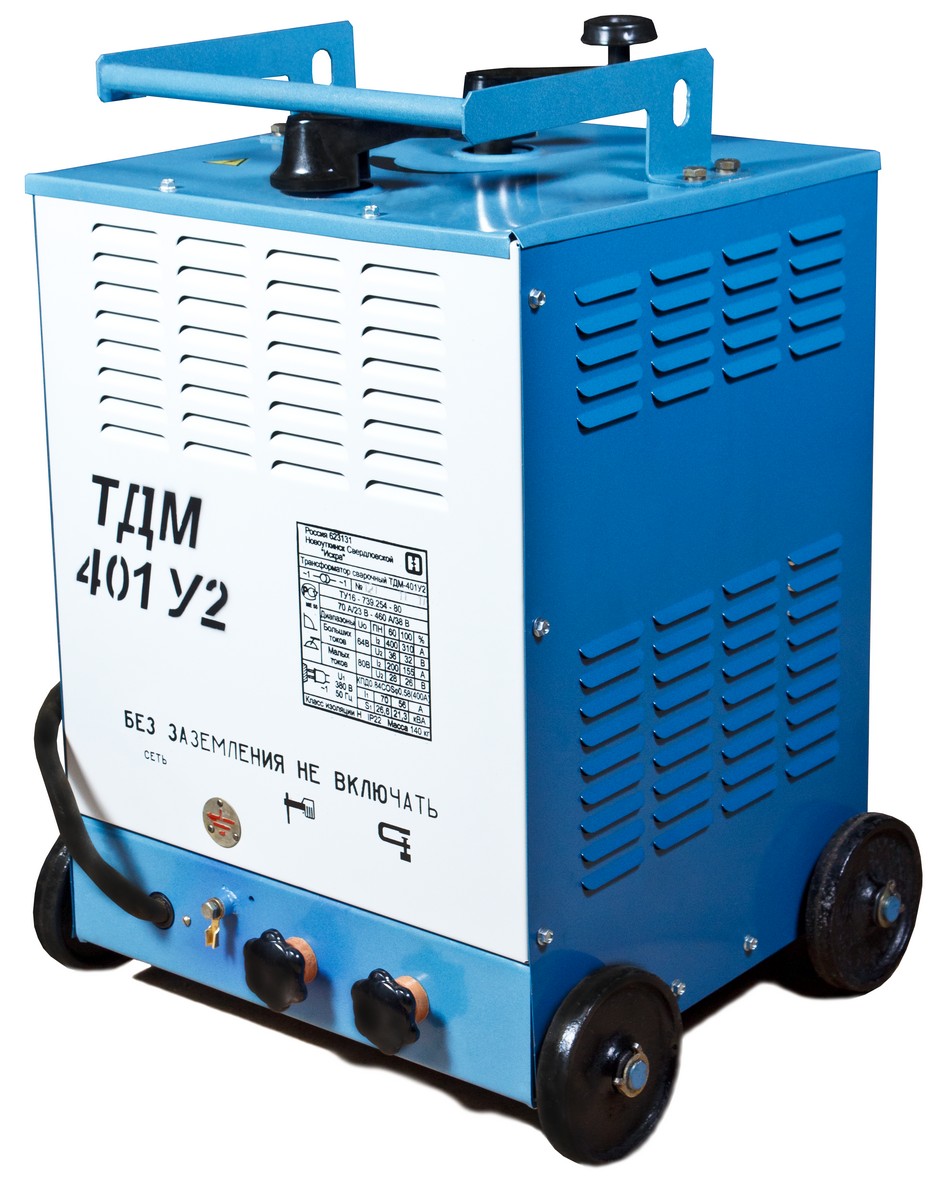

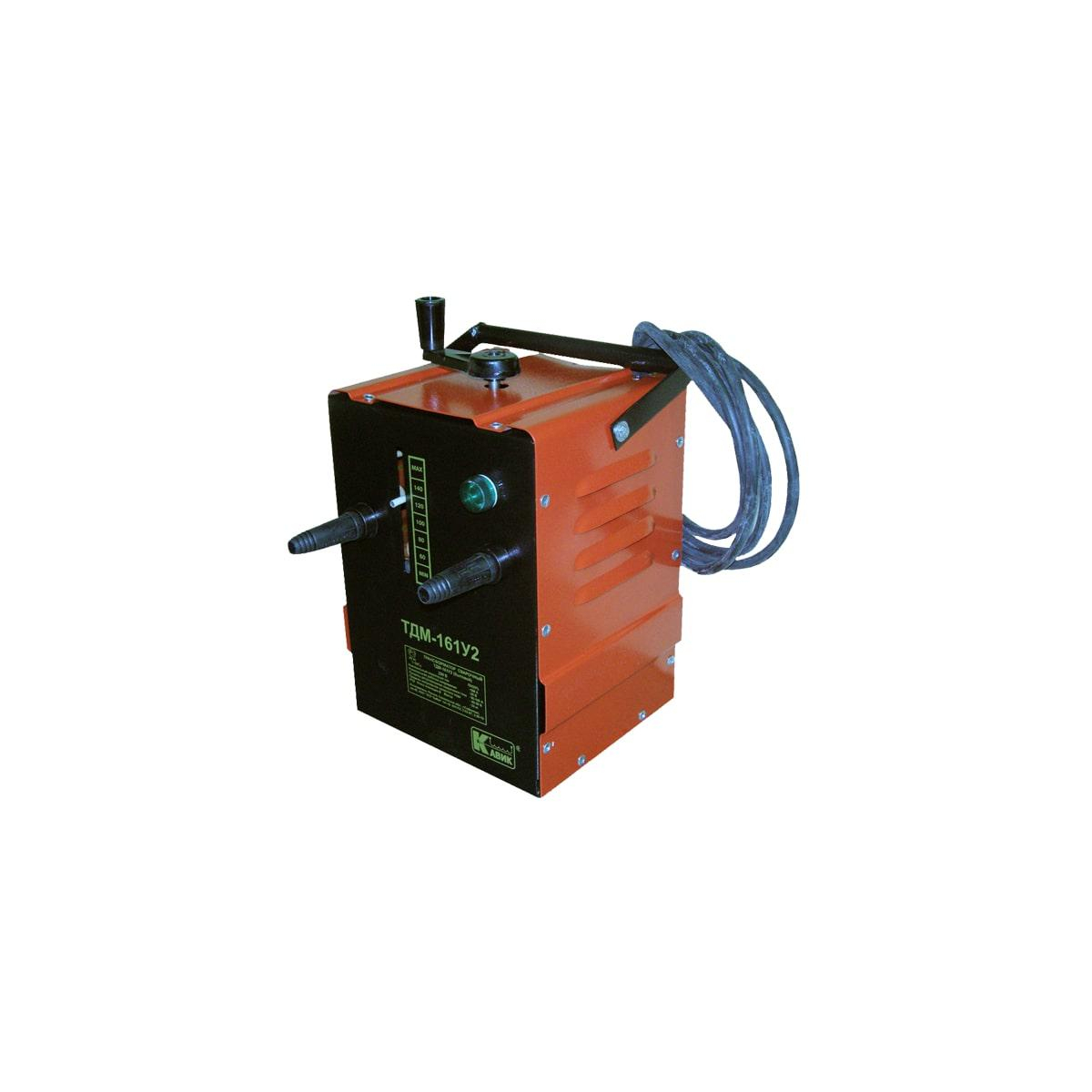

Трансформаторы серий ТД и ТДМ выполнены с механическим регулированием силы сварочного тока, надежны и просты в эксплуатации (табл. 1). Падающая внешняя характеристика и два диапазона регулирования силы сварочного тока обеспечиваются изменением расстояния между обмотками трансформатора. Трансформаторы типов ТДМ-317-1, ТДМ-401-1 и ТДМ-503-1, предназначенные для работы в особо опасных условиях, снабжены ограничителями напряжения холостого хода.

Трансформаторы для ручной дуговой сварки типа “Разряд” имеют механическое регулирование силы сварочного тока путем переключения витков первичной обмотки (ступенчатое регулирование) и навивки вокруг магнитопровода сварочного кабеля (плавное регулирование в пределах ступени).

Особенностью этих трансформаторов является применение импульсных стабилизаторов горения дуги (ИСГД), существенно повышающих стабильность горения дуги, не только встроенных в трансформаторы “Разряд”, но и подключаемых к обычным серийным трансформаторам. В последнем случае ИСГД изготовлены в автономном исполнении. Технические данные ИСГД приведены в табл. 2.

Применение ИСГД позволяет осуществлять ручную дуговую сварку черных сталей покрытыми электродами, в том числе с основным покрытием и специальными высокопроизво дительными электродами, коррозионно-стойких сталей, чугуна, а также алюминия и его сплавов (неплавящимся электродом в среде аргона) в тех случаях, когда допускается начальное зажигание дуги контактным способом.

Технические данные трансформаторов типов “Разряд” и УДС-25142 приведены в табл. 3. В последнем, кроме стабилизации горения дуги, предусмотрены плавная в одном диапазоне, местная и дистанционная регулировка силы тока, “горячий” старт при сварке плавящимся и “холодный” при сварке неплавящимися электродами, модуляция сварочного тока — все это осуществляется благодаря применению электронной схемы управления.

Трансформаторы для ручной дуговой сварки серии ТДЭ имеют плавную в одном диапазоне, местную и дистанционную регулировку силы тока благодаря применению электронной схемы управления. Они рассчитаны на сварку электродами рутилового или рутилкарбонатного типа. Технические данные этих трансформаторов приведены в табл. 4.

Тіблица 1. Технические данные трансформаторов серий ТД и ТДМ.

Параметры	ТД-102У2	ТД-306У2	ТДМ-З17У2	ТДМ-401У2	ТДМ-503У2
Номинальная сила сварочного тока, А	160	250	315	400	500
Номинальное рабочее напряжение, В	26	30	32,6	36	40
Номинальный режим работы ПН, %	20	25	60	60	60
Пределы регулирования силы сварочного тока, А	60. .. 175	100… 300	60… 360	80… 460	90… 560
Напряжение холостого хода, В, не более	80	80	80	80	80
КПД, %, не менее	88	85	86	86	88
Масса, кг	38	67	130	145	170

Таблица 2. Технические данные ИСГД.

Параметры	Автономный	Встраиваемый
Напряжение питания, В	380	45
Частота тока в сети, Гц	50, 60	50, 60
Напряжение стабилизирующего импульса, В, не более	250	250
Потребляемая мощность, Вт, не более	250	250
Продолжительность автоматического отключения при холостом
ходе сварочного трансформатора, с, не более	2	2
Габаритные размеры, мм, не более	290x200x140	290x220x50
Масса, кг, не более	6,5	1,5

Таблица 3.

Трансформаторы для ручной дуговой сварки типов “Разряд” и УДС-251У2, технические характеристики.

Параметры	И120УЗ “Разряд”		ТДК-315У2 “Разряд-315”	УДС-251У2
Параметры	160	250	ТДК-315У2 “Разряд-315”	УДС-251У2
Напряжение питания, В	220	380	380	380
Напряжение холостого хода, В	60	60	45	45
Номинальная сила сварочного тока при ПН-20 %, А	160	250	315	250
Сила первичного тока при номинальной силе сварочного тока, А	43	43	43	35
Пределы регулирования силы сварочного тока, А	60. .. 160	90… 250	100… 340	50… 275
КПД, %	69	69	75	75
Коэффициент МОЩНОСТИ (сОБф)	0,55	0,55	0,7	0,7
Габаритные размеры, мм	350x310x480	350x310x480	420x350x480	350x350x480
Масса, кг	42	50	55	45

Таблица 4. Технические данные трансформаторов для ручной дуговой сварки серии ТДЭ.

Параметры	101У2	251У2
Номинальное напряжение питающей сети, В	220	380
Номинальная сила сварочного тока, А	100	250
Максимальная сила сварочного тока, А	110	260
Номинальное рабочее напряжение, В	24	30
Минимальная сила сварочного тока, А	40	90
Номинальный режим работы ПН, %	20	20
Потребляемая мощность из сети, кВ А	4,2	12,7
КПД, %	63	67
Коэффициент мощности (costp)	0,92	0,88
Напряжение холостого хода, В	42	50
Сила первичного тока при номинальной силе сварочного тока, А	19	34
Сила тока холостого хода, А	2	2
Пределы плавного регулирования силы сварочного тока, А	40. ..110	90… 260
Масса, кг	22	42
Габаритные размеры, мм	312x176x445	395x275x535

< Трансформаторы для автоматической сварки под флюсом
Источники питания для дуговой сварки, наплавки, термической резки металлов >

история создания устройства, технические характеристики, принцип работы и сферы применения, инструкция по эксплуатации

Сварочный трансформатор — устройство, которое незаменимо в ремонте и строительстве. Это прибор, который помогает сварить металлические изделия воедино, создать прочную конструкцию. О том, кем и когда был создан аппарат, как работает, какие технические характеристики и разновидности имеет и многом другом далее.

История создания

Трансформатор для разной сварки, преобразующий сетевое в низкое напряжение благодаря индуктивному сопротивлению или вторичному трансформаторному напряжению, был придуман в начале XIX в. Профессор физики В. Петров в 1802 г. описал явление электродуги. Он был первым, кто предложил применять ее в электрической сварке и металлической пайке.

Что собой представляет сварочный трансформатор

Н. Бенардос в 1882 г. впервые применил предложенную теорию в жизни. Он создал дуговую сварку угольным электродом. В последующие годы Бенардос разработал дуговую сварку между несколькими электродами в защитном газе. Также он сделал контактную точечную электросварку клещами. Он первым запатентовал сварочное оборудование.

На основе идей Петрова и Бенардоса Н. Славянов в 1888 г. впервые создал сварочный генератор, разработал флюсы, чтобы повысить качество сварки. Открыл сварочный цех, который пользовался спросом по 1897 г. в Перми.

Н. Бенардос впервые применил дуговую сварку

К сведению! Впоследствии такие физики-изобретатели, как В. А. Никитин, Д. А. Дульчевский, К. К. Хренов и Б. Е. Патон, усовершенствовали созданную технологию. В результате появились трансформаторы для ультразвуковой, диффузной, электронно-лучевой, холодной, плазменной и прочей сварки.

Принцип работы

Работает устройство просто. Электрический ток попадает в ферримагнитный сердечник. Там он создает напряжение, которое попадает в каждый виток обмотки. Начальная обмотка соединяется с центральной сетью, а вторичная — с электродным держателем. Вторая и производит сварку. Контур теряет уровень сопротивления, а электромагнитная связь увеличивается.

Принцип работы очень прост

Баланс распределения тока по контурам осуществляет регулятор.

Технические характеристики

Характеристикой сварочного трансформатора является показатель коэффициента мощности, сетевого напряжения, вторичного напряжения, мощности и пределов тока регулирования. Чтобы сварочная дуга надежно зажигалась в трансформаторе, ее вторичное напряжение должно быть не меньше 60-65 в.

Средние технические характеристики

Вольт-амперная характеристика должна поддерживать устойчивый сварочный процесс, учитывать статику сварочной дуги. Индуктивное сопротивление должно обеспечивать дуговую стабилизацию, восстановление ее во время частой смены полярности тока.

Особенности конструкции и внешнего вида

Сварочный однофазный трансформатор — профессиональное оборудование, в которое входит магнитный привод, начальная и вторичная обмотка, металлический корпус, рукоятка, система охлаждения, проводниковый зажим, крышка корпуса, ходовая гайка и вертикальный винт с ленточной резьбой.

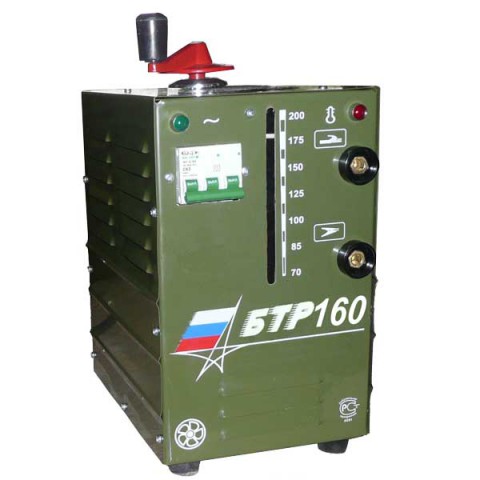

Внешний вид аппарата

Схема подключения

Прежде чем подключить сварочный трансформатор, нужно убедиться, что он надежно заземлен. Схема его подключения представлена на рисунке ниже. Цифрами обозначены по порядку сварочный пост с шланговым трехжильным заземленным кабелем, сварочным аппаратом, регулятором, заземляющими зажимами, шланговым одножильным кабелем, электродержателем и заземляющими проводами.

Схема подключения

Важно! Перед тем как начать работу с устройством, нужно проверить, соответствует ли напряжение его первичной обмотки подводимому сетевому напряжению. До того как включить прибор, сварочная цепь должна находиться в разомкнутом состоянии. Трансформаторы стоит подключать с помощью отдельных рубильников

Разновидности

Сварочные трансформаторы делятся на разновидности в зависимости от формы, типа сердечника, обмотки, типа, мощности тока, преобразователя, характеристики обмоточного охлаждения, изоляционных параметров, типа постановки и требований к массе. У некоторых моделей есть определенные узлы, дополнительные элементы в виде конденсаторов, обмоток, вентиляции, стабилизаторов, совершенствующих аппаратную работу.

В зависимости от конструкции электроустройства и метода работы бывают следующие приборы:

есть устройства амплитудного регулирования с номинальным показателем магнитного рассеивания. В них находятся дроссельный по регулированию трансформатор, медная/алюминиевая обмотка и дополнительная катушка. Дроссель располагается по центру магнитопровода;
на рынке представлены трансформаторы с завышенным показателем магнитного рассеивания. Они отличаются шунтами и обмотками. Имеют завышенный коэффициент мощности;
третья группа устройств — тиристорные трансформаторы. В них находится фазорегулятор, который соединен с тиристорами и управленческой системой.

Обратите внимание! Также бывают сварочные однофазные, трехфазные аппараты или трансформаторы переменного, постоянного тока.

Постоянного тока

Аппараты постоянного тока работают от сети, где есть напряжение 380 в.

Аппарат постоянного тока

Они используются в промышленной сфере, поскольку увеличенная сила тока позволяет делать сварку металлических изделий, имеющих большую толщину.

Переменного тока

Трансформаторы переменного тока — бытовые аппараты, которые работают от сети 220 в.

Аппарат переменного тока

Их можно использовать в ходе домашнего ремонта, строительства. Они имеют оптимальную мощность для работ средней сложности.

Сферы применения

Сварочный трансформатор постоянного тока и переменного можно использовать, только чтобы соединить изделия из черных металлов. Качество соединения будет зависеть от мастерства работника. Прибор используется в строительстве, строительной промышленности. Он позволяет сэкономить металл, ускорить производственный процесс, снизить стоимость конечной продукции, получить рациональные конструкции, понизить трудоемкость резки, пробивки, сверления и чеканки.

Также помогает заменить некоторые литые изделия легкими сварными, сэкономив материал на 50 %, а также изготовить, установить, преобразовывать металлические, сборные железобетонные конструкции.

Строительство как сфера применения

К сведению! Сварочный аппарат нашел свое применение в космосе, автомобильной промышленности, ремонте сельскохозяйственной техники, архитектуре и дизайне. Главной сферой применения остается строительство.

Инструкция по безопасной эксплуатации

Трансформатор для сварки прост в использовании. Работать с ним может каждый с минимальными знаниями о сварочном процессе. Главным условием того, чтобы использовать устройство, является полное соблюдение правил техники безопасности, обеспечение защиты зрения и рук маской и перчатками. Благодаря полному соблюдению установленных норм можно предотвратить появление профессионального заболевания, устранить несчастные случаи и защитить тело от внезапного сбоя электрического оборудования.

Инструкция по безопасной эксплуатации гласит, что человек перед работой с оборудованием должен качественно, надежно заземлить контакты, а потом подключать оборудование, используя электрический щиток с отдельным подключением к УЗО. При этом длина проводов не должна превышать больше 10 м.

Обратите внимание! При сварочных работах на улице необходимо ставить трансформатор под навесом, в крытом павильоне. Обязательно отключить оборудование, если идет сильный дождь и снегопад. Кроме того, кабели и провода должны быть с исправной изоляцией.

Сварочные работы следует проводить вдали от окружающих, на специальной просторной и хорошо проветриваемой площадке. В условиях сырости необходимо использовать резиновую одежду и коврик. При работе сидя и лежа требуется применять подстилку из войлока.

Основные критерии при выборе

Чтобы аппарат имел высокую надежность, хорошую ремонтопригодность и долговечную конструкцию, необходимо при выборе обращать внимание на диапазон регулирования тока, продолжительность включения, напряжение, фазность, потребляемую мощность, тип охлаждения и число постов. Важно также просмотреть отзывы на отсутствие крупных габаритов, веса, низкой стабильности дуги, невысокого ПВ, сильной зависимости качества шва от мастерства, высокого энергопотребления и невозможности применить аппарат, чтобы сварить цветные металлы, сплавы между собой.

Мощность — основной критерий при выборе

Обратите внимание! Выбирать аппарат нужно, учитывая силу тока. Бытовые агрегаты работают на 200 А, полупрофессиональные — до 300 А, а профессиональные — свыше 300 А. При выборе следует смотреть на толщину электродов. Оптимальный диаметр — это 2-5 мм для домашних работ.

Где заказать и купить

Заказать и купить сварочный трансформатор можно на любой площадке, специализирующей на профессиональном строительном оборудовании. При покупке следует учитывать приведенные выше критерии. Обязательно читать отзывы от реальных пользователей, учитывать цену и сферу применения.

Сварочный трансформатор — надежный, неприхотливый в работе аппарат, способный сварить любой металл благодаря специальному току. Был создан в начале позапрошлого столетия для работы в тяжелой, легкой промышленности. Позднее получил распространение для работы в строительной сфере. Имеет долговечную конструкцию и работает по определенному принципу, которые понятен даже непрофессионалу.

Сварочные трансформаторы – Осварке.Нет

Сварочный трансформатор — источник питания сварочной дуги переменного тока, предназначенный для понижения напряжения питания (220 или 380 В) до безопасного напряжения для человека, но достаточного для легкого зажигания и стабильного поддержания сварочной дуги. При помощи сварочного трансформатора можно регулировать силу сварочного тока и подстраивать режимы сварки под толщину свариваемых деталей и диаметра электрода.

Источники питания переменного тока используют для ручной дуговой сварки покрытым электродом, автоматической сварки под флюсом, электрошлаковой сварки, сварки неплавящимся электродом в инертных газах алюминия и сплавов на его основе.

Источники питания переменного тока могут быть частью специальных установок для сварки или мультипроцессорных источников питания дуги.

Рис. 1. Сварочный трансформатор

Принцип действия сварочного трансформатора

[context] Внутри корпуса сварочного трансформатора находится сердечник (магнитопровод), состоящий из тонких лакированных пластин (0,5 мм) электротехнической стали. На этом сердечнике размещают первичную и вторичную обмотку сварочного трансформатора.

Первичная обмотка имеет большее количество витков, подключается к сети питания. Во время прохождения тока по первичной обмотке намагничивается сердечник трансформатора и создается переменный магнитный поток.

Магнитный поток сердечника будет оказывать влияние на вторичную обмотку трансформатора — создавать в ней переменный ток меньшего напряжения (чем в первичной обмотке), но большей силы. Это явление называется электромагнитная индукция. Понижение напряжения с помощью трансформатора, пропорционально увеличивается сила сварочного тока вторичной обмотки.

Соответственно первичная обмотка подключается к сети питания, а вторичная — подает сварочный ток на электрод и сварочную конструкцию. Когда по первичной обмотке протекает ток, в то время как вторичная обмотка разомкнута, устанавливается режим холостого хода источника питания. В этот момент напряжение на вторичной обмотке максимальное, так как сварка не производится (напряжение холостого хода). Соотношение напряжения первичной обмотки и вторичной называется коэффициентом трансформации. Во время зажигания сварочной дуги цепь вторичной обмотки замыкается — такое состояние называется режимом нагрузки сварочного трансформатора.

Регулирование силы тока сварочного трансформатора

Для регулирования силы тока сварочного трансформатора используют несколько методов влияния на коэффициент трансформации, в зависимости от конструкции сварочных трансформаторов могут использовать разные методы.

Наиболее распространенный тип регулирования тока с помощью перемещения движущихся обмоток винтовым механизмом. Отдаление расстояния между обмотками приводит к снижению магнитной связи между ними, уменьшению коэффициента трансформации и в следствии уменьшению силы тока. При сближении обмоток магнитный поток усиливается создавая ток большей силы.

Рис. 2. Регулирование силы тока винтовым механизмом: 1) вторичная обмотка; 2) винт с ленточной резьбой; 3) магнитопровод; 4) первичная обмотка.

Вторая, распространенная схема регулирования тока, когда между неподвижными обмотками вводится магнитный шунт служащий для рассеивания магнитного потока. Таким образом изменением положения магнитного шунта можно изменять магнитный поток рассеивания, с увеличением которого понижается ток вторичной обмотки.

Достаточно часто в конструкции сварочных трансформаторов находятся несколько первичных и вторичных обмоток. Изменяя способы соединения этих обмоток можно ступенчато регулировать сопротивление трансформатора. Последовательное соединение первичных и вторичных обмоток усиливается сопротивление трансформатора, параллельное соединение снижает сопротивление трансформатора. Изменяя тип соединения получают три ступени регулирования или четырехкратное изменение тока.

Рис. 3. Регулирование сварочного тока: ступенчатое и плавное

Преимущества и недостатки сварочных трансформаторов

Основное преимущество сварочного трансформатора в простой конструкции без дорогих деталей, а как следствие более доступная цена оборудования и ремонта. При использовании источников питания переменного тока отсутствует магнитное дутье — отклонение сварочной дуги под воздействием магнитного поля.

Недостатком сварочных трансформаторов является менее стойкое горение сварочной дуги, повышенное разбрызгивание электродного металла по сравнению с источниками постоянного тока.

Трансформаторы для сварки трехфазной дугой

Для ручной и автоматической сварки трехфазной дугой отдельными партиями выпускалось несколько типов трансформаторов.

Фиг.28.Внешний вид трансформатора 3-СТ с регулятором.”

Фиг.29.Схема соединений трансформатора и регулятора 3-СТ

Свердловский электромеханический завод с 1949 г, выпускает специальные трехфазные трансформаторы и регуляторы типа 3-СТ (фиг. 28). Первичная обмотка трансформатора (фиг. 29), состоящая из трех катушек, расположенных каждая на отдельном стержне, может быть соединена «звездой» (при напряжении сети 380 в) или «треугольником» (при сетевом напряжении 220 в). Вторичная обмотка, состоящая из шести катушек, расположенных по две на каждом стержне, соединяется «треугольником». Отпайка в первичной обмотке позволяет получать две величины вторичного напряжения 59 или 68 в.

Трансформатор рассчитан на номинальный ток (при ПР-60%) 400 а и номинальную мощность 45 ква. Пределы регулирования тока короткого замыкания 144—695 а.

Регулятор имеет два однофазных разъемных магнитопровода, на одном из которых расположено две катушки, на другом одна. Две катушки, расположенные на общем магнитопроводе, подключаются каждая последовательно к электродам; третья катушка, расположенная на отдельном магнитопроводе, подключается последовательно к детали. Изменяя посредством одной из двух рукояток регулятора зазор в магнитопроводе с двумя катушками, изменяют одновременно в одинаковой мере силу сварочного тока на обоих электродах. Изменяя зазор в магнитопроводе с одной катушкой, изменяют силу тока в проводе, подключенном к детали.

Фиг.30.Схемы включения однофазных трансформаторов для сварки трехфазной дугой:а—по схеме «треугольника»;б—по схеме «открытого треугольника» с двумя регуляторами

На регуляторе смонтирован контактор, служащий для разрыва дуги между электродами при прекращении сварки.

При отсутствии специальных трехфазных трансформаторов для сварки трехфазной дугой могут применять два или три обычных однофазных трансформатора, включенных в цепь по схеме «треугольника» (фиг. 30, а), «звезды» или «открытого треугольника» (фиг. 30,6). Регулирование тока может осуществляться тремя или двумя регуляторами. При применении двух регуляторов в фазе без регулятора получается повышенный ток.

Для питания трехфазной дуги при автоматической сварке и наплавке завод «Электрик» разработал специальный трансформатор типа ТТСД-1000. Этот трансформатор выполнен из двух однофазных трансформаторов типа ТСД-1000-3, собранных в одном кожухе и включенных по схеме открытого треугольника, В качестве дополнительного дросселя, включаемого в цепь, подводящую ток к изделию, могут быть использованы два регулятора РСТЭ-34, включенные между собой параллельно, или один регулятор РСТЭ-34. В последнем случае обмотка регулятора делится на две равные части, соединяемые параллельно. Технические данные трансформатора ТТСД-1000 определяются техническими данными трансформаторов ТСД-1000-3, приведенными в табл. 7.

Заводом «Электрик» был разработан также трансформатор ТТС-400 для ручной сварки трехфазной дугой, состоящий из двух трансформаторов типа СТН, размещенных в одном корпусе. Трансформатор рассчитан на номинальный сварочный ток в фазе 400 а, пределы регулирования тока 130—500 а.

Трансформатор для машин контактной сварки ТК-20

КОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ

+7(863) 226-10-76
Ростов-на-Дону, пр.Стачки, 63
+7(861) 290-91-00
Краснодар, ул. Новороссийская, 250/1
+7(862) 291-03-33
Сочи (доставка)
+7(989) 624-33-16
Крым (доставка)

Урок 1 – Основы дуговой сварки

Урок 1 – Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ, ИНК. I, ЧАСТЬ B 1.8.5.2 Трансформатор в сварочном аппарате работает примерно так же, как большая электростанция трансформатор. Первичное напряжение, поступающее в машину, слишком велико для безопасная сварка. Следовательно, оно понижается до пригодного для использования напряжения. Это лучше всего проиллюстрировано с объяснением о том, как работает единственный трансформатор.1.8.5.3 В предыдущих параграфах мы имеем обнаружено, что электрический ток может быть индуцирован в проводник, когда этот проводник перемещается через магнитное поле к производят переменный ток. Если этот переменный ток проходит через проводник, пульсирующее магнитное поле будет окружать внешность этого проводника, то есть магнитное поле будет наращивать интенсивность через первые 90 электрических градусов или первые цикл. С этого момента магнитное поле будет спадать в течение следующей четверти цикла до тех пор, пока напряжение или текущие достигают ноль при 180 электрических градусах.Сразу же текущее направление меняется на противоположное. и магнитный поле снова начнет нарастать, пока не достигнет максимума в 270 электрических градусов в цикле. С этого момента ток и магнитное поле снова начинают затухать, пока они достигают нуля при 360 электрических градусах, где цикл начинается снова. 1.8.5.4 Если этот провод намотан на материал с высокой магнитной проницаемостью (магнитный проницаемость – это способность воспринимать большое количество магнитных силовых линий) например, сталь, магнитное поле проникает это ядро.См. Рисунок 14. Этот проводник называется первичной обмоткой, а если на один из его выводов подается напряжение и цепь замкнута, ток будет течь. Когда наматывается вторая катушка тот же стальной сердечник, энергия, которая хранится в этом флуктуирующее магнитное поле в сердечнике индуцируется в этом вторичная обмотка. 1.8.5.5 Это наращивание и коллапс это магнитное поле которые возбуждают электроны во вторичной обмотке трансформатора.Это вызывает электрический ток той же частоты, что и первичная обмотка. течь, когда вторичный контур замыкается зажиганием сварочной дуги. Помни это все трансформаторы работают только на переменном Текущий. 1.8.5.6 Упрощенный вариант сварочного трансформатора схематично показано на рисунке 15. Это сварочный аппарат будет работать от входной мощности 230 вольт, а первичная обмотка имеет 230 вольт. витки проволоки на ядре. Нам нужно 80 вольт для зажигания дуги во вторичной обмотке или сварочная цепь, Таким образом, мы имеем 80 витков провода во вторичной обмотке сердечника.До дуга зажжена, напряжение между электродом и заготовкой составляет 80 вольт. Помнить что нет тока (сила тока) течет до тех пор, пока сварочный контур не завершится зажиганием дуги. РИСУНОК 14 СТАЛЬ ОСНОВНОЙ ПЕРВИЧНЫЙ КАТУШКА ВТОРИЧНАЯ КАТУШКА 80 V 80 460 ОБОРОТОВ V 460 ПОВОРОТЫ БАЗОВЫЙ ТРАНСФОРМАТОР
Что такое метчики на сварочном трансформаторе? – Полное руководство
0
Последнее обновление: , 28 сентября 2021 г.
Сварочный трансформатор – это важнейшее оборудование, которое снижает напряжение, поступающее от источника питания.Он работает, изменяя переменный ток от розетки до высокого и низкого напряжения, пригодного для сварки.
Напряжение и ток, используемые при сварке, регулируются отводами первичной и вторичной обмоток сварочного трансформатора. Чтобы знать, как работают ответвители в сварочном трансформаторе, вам необходимо более глубоко понимать принцип работы сварочного трансформатора.
Поэтому покопаемся глубже, чтобы узнать, что такое отводы на сварочном трансформаторе. Продолжай читать!
Что такое сварочный трансформатор?
Это двухобмоточный трансформатор.Первичная обмотка имеет ответвительную головку, которая используется для изменения напряжения зажигания дуги. Кроме того, кнопка крана используется для изменения напряжения холостого хода вторичной стороны. Первичная и вторичная обмотки отдельно подключены к двум ножкам с железным сердечником.
Таким образом, трансформатор будет иметь реактор утечки большего размера. Тогда напряжение на клеммах вторичной стороны сильно упадет, если ток увеличится.
Реактор с железным сердечником последовательно включен в цепь дополнительной обмотки для задания сварочного тока.Если изменить длину воздушного зазора реактора, ток возрастет.
Кредит изображения: yevgeniy11, Shutterstock
Как работает сварочный трансформатор?
Сварочные трансформаторы работают за счет изменения напряжения до необходимого для создания сварочной дуги. Время восстановления дуги – это время, необходимое для повышения напряжения от нуля до напряжения, необходимого для сварки.
Очень важно поддерживать низкое время восстановления дуги, чтобы дуга была стабильной. Если он не останется низким, катод может остыть.Это остановит производство достаточного количества ионов и электронов для образования и удержания дуги.
Одним из способов сокращения времени является увеличение напряжения в цепи источника электричества. При более низком верхнем значении напряжения время восстановления дуги значительно меньше. Сварочная цепь должна иметь индуктивность, которая приводит к разнице фаз между переходным током и напряжением.
Отводы помогают изменять напряжение для получения желаемой дуги. Если напряжение низкое, то отводы увеличивают ток.Низкое напряжение препятствует образованию желаемой дуги, потому что тепло теряется через катод.
Если ток достигает 250 ампер, можно легко создать дугу. Ему нужно напряжение до 60 вольт. Вы можете увеличить напряжение до 80 вольт, если сила тока ниже 70 ампер.
Тем не менее, повышение напряжения представляет собой угрозу безопасности, а также ослабляет дугу. Это приводит к коэффициенту холостого хода сварочного трансформатора. В этой ситуации ответвители имеют большое значение, поскольку они поддерживают напряжение в пределах ограничений и, следовательно, предотвращают любые повреждения.Теперь, когда мы знаем, как работают ответвители на сварочном трансформаторе, давайте. посмотрите, как устроены эти краны.
Как устроены отводы в сварочном трансформаторе?
Во вторичных обмотках имеются отводы на сварочном трансформаторе, подключенные к держателю вилки или сильноточной кнопке. Обычно они используются для понижения напряжения от 15 до 45 вольт. Один конец вторичной обмотки подсоединяется к свариваемым деталям, а другой – к электроду.
Отводы на сварочном трансформаторе предотвращают проблемы с нагревом, сводя к минимуму необходимое напряжение.Чтобы изменить ток, используемый при сварке, вы можете закрепить точки на вторичной обмотке. У некоторых сварочных трансформаторов есть отводы, прикрепленные к вторичной обмотке катушки, чтобы обеспечить нужное напряжение.
Эти ответвители подают полную мощность на клеммы. Многие большие сварочные трансформаторы обычно имеют несколько фазных входов, но меньшие обычно имеют однофазные входы. Когда электрический ток велик, во вторичных обмотках выделяется столько тепла. Это из-за сопротивления между анодом и свариваемыми деталями.
Импеданс сварочных трансформаторов обычно выше, чем у обычных трансформаторов. Дуга образуется из-за высокого сопротивления. Электрический ток остается волнообразным, а напряжение в сварочном токе искажается.
Где находятся отводы в сварочном трансформаторе?
Ответвители можно найти в разных местах вторичной обмотки. Подключение на последнем слое катушки – это основной метод обеспечения ответвлений. Слой катушки расположен далеко от финишной черты.
Между отводами под номерами четыре и пять на отводной части в большинстве случаев есть разрывы. Кроме того, для катушки предлагается перемычка, которая позволяет вам выбрать желаемое напряжение на конкретной паспортной табличке.
Подключение петли, расположенной на конце вторичной обмотки, без пауз между ответвлениями – это еще одна конфигурация ответвителя. Конечный кран (обычно кран с номером семь) находится рядом с финишной чертой.
Соединение звездой или треугольником в этой конфигурации ответвителя (со стороны входа) закрывается на ответвлении согласно паспортной табличке. Такая конфигурация отводов известна как «отводы на конце катушки» или «отводы линии».
Перемычки ответвлений соединяют два конца катушки. В другой конфигурации перемычки ответвлений присоединяют только один конец к клемме основной фазы. А на фазном выводе положение крана совпадает с желаемым напряжением.
Конструкции отводов сварочных трансформаторных
Конструкции сварочных трансформаторов отличаются четкой конфигурацией отвода. Тем не менее, самый низкий отвод всегда присоединяется к максимальному циклу вращения трансформатора.Это приводит к выработке наименьшего напряжения для передачи.
Наименьшее напряжение приводит к снижению электрического тока и мощности, производимой сварочным аппаратом. Отводы других конфигураций создают более высокое напряжение и ток для контактной сварки.
Клеммы ответвлений можно использовать как в виде петли, так и приваривать., Провод катушки ловушек в петле обычно снимается с изоляции, чтобы создать петлю, соответствующую размеру оборудования. Концы отводов припаяны к катушке в нужном месте.
Мы надеемся, что теперь вы понимаете, что такое отводы в сварочном трансформаторе, и узнали все, что вам нужно знать о них и о том, как они работают.
Ознакомьтесь с некоторыми из наших популярных публикаций
Изображение предоставлено: pinger, Pixabay
Сварочные трансформаторы и блоки питания б / у
Трансформаторы крепежного типа, трансформаторы трансформатора, трансформаторы переносного оружия, трансформаторы машинного типа. MFDC, AC и DC / низкая частота.
Трансформаторы и источники питания могут быть интегрированы с системами управления, сварочными горелками или роботизированными системами любого производителя.
Хотите сэкономить и при этом получить высококачественный сварочный трансформатор?
Компания
Weld Systems Integrators содержит НА СКЛАДЕ ИСПОЛЬЗУЕМЫХ трансформаторов для сварки сопротивлением и источников питания на нашем предприятии в Уорренсвилл-Хайтс, штат Огайо. Почаще проверяйте наличие обновленных запасов или звоните нам по телефону 844-WSI-WELD или + 1-216-475-5629, и член команды WSI будет рад помочь найти то, что вам нужно.
Перечень сварочных трансформаторов и источников питания [ОБНОВЛЕНО – ФЕВ 2020]
Трансформаторы крепежного типа
Трансформаторы крепежного типа с водяным охлаждением идеально подходят для многоточечной сварки.
Трансформаторы Transgun
Трансформаторы Transgun с водяным охлаждением компактны и легки, что делает их идеальными для роботизированной и точечной сварки.
Трансформаторы для переносных пистолетов
Трансформаторы для переносных пистолетов с водяным охлаждением идеально подходят для переносных сварочных аппаратов, удаленных роботов или ручных сварочных пистолетов.
Машинные трансформаторы
Машинные трансформаторы с водяным охлаждением идеально подходят для прессовой, шовной, коромысла, поперечной проволоки и других сварочных работ.
Инверторный источник питания / сварочный трансформатор MFDC / HFDC
Легкие инверторные источники питания с водяным охлаждением идеально подходят для роботизированной сварки. Вторичный ток превышает 500 кОм, что может помочь в производстве больших выступов сварных швов
Нужны запчасти или ремонт существующего трансформатора или источника питания? Команда сервисных интеграторов систем сварки может отремонтировать или восстановить существующее оборудование, что часто может быть более быстрым и более экономичным вариантом ожидания замены.
Не видите то, что ищете? Заполните приведенную ниже форму подержанного оборудования и сообщите нам, что вам нужно.
Интеграторы систем контактной сварки
Принцип работы и применение сварочного трансформатора
Принцип работы и применение сварочного трансформатора
Введение
В этой статье мы узнали о работе и применении сварочного трансформатора.
Основная идея сварочного трансформатора
Сварочный трансформатор – это понижающий трансформатор, который имеет тонкую первичную обмотку с большим количеством витков, а вторичная обмотка имеет большую площадь поперечного сечения и меньшее количество витков, что обеспечивает меньшее напряжение и очень высокий ток во вторичной обмотке.Сварочный трансформатор снижает напряжение от источника до более низкого напряжения, подходящего для сварки. Обычно от 15 до 45 вольт. Вторичный ток достаточно высокий и обычно может составлять от 200 до 600 А, но может быть намного выше. Вторичная обмотка может иметь несколько отводов для регулировки вторичного напряжения для управления сварочным током. Ответвители обычно подключаются к нескольким сильноточным розеткам или к сильноточному переключателю. Один конец вторичной обмотки подсоединен к сварочному электроду, тогда как другой конец вторичной обмотки подсоединен к сварочному электроду, а другой конец подсоединен к свариваемым деталям. Если протекает какой-либо сильный ток, тепло выделяется из-за контактного сопротивления между электродом и свариваемыми деталями. Вырабатываемое тепло расплавляет электрод, и зазор между двумя частями заполняется. Фиггер показывает простой сварочный трансформатор.
Полное сопротивление сварочного трансформатора может быть выше, чем полное сопротивление трансформатора общего назначения. Импеданс сварочного трансформатора может играть роль в процессе создания дуги и управления током.Сварочные трансформаторы большой мощности, скорее всего, будут рассчитаны на трехфазный ввод. Есть много трансформаторов меньшего размера, которые рассчитаны на однофазный ввод.
Сварочный трансформатор постоянного тока
Для сварки постоянным током (DC) выпрямитель подключается ко вторичной обмотке трансформатора. Также может быть фильтрующий дроссель или индуктор для сглаживания постоянного тока. весь узел трансформатора и выпрямителя можно назвать источником сварочного тока. Обмотка сварочного трансформатора очень реактивна. В противном случае может быть добавлен отдельный реактор последовательно со вторичной обмоткой.
Управление сварочным трансформатором ARC
Для управления дугой используются различные реакторы со сварочными трансформаторами. Ниже приведены некоторые методы управления дугой.
Реактор с отводом
С помощью отводов на реакторе регулируется выходной ток. Это ограниченное количество текущих настроек.
Реактор с подвижной катушкой
Реактор с подвижной катушкой – это реактор, в котором реактивное расстояние между первичной и вторичной обмотками регулируется.Ток становится меньше, если расстояние между катушками велико.
Перемещающийся шунтирующий реактор
Подвижный шунтирующий реактор – это реактор, в котором можно регулировать положение центрального магнитного шунта. Изменение выходного тока достигается за счет регулировки шунтируемого потока.
Бесступенчатый реактор
Непрерывно регулируемый реактор – это реактор, в котором высота реактора постоянно изменяется. Большее реактивное сопротивление получается из-за большей вставки сердечника и, следовательно, выходной ток меньше
Насыщаемый реактор
Для регулировки реактивного сопротивления реактора требуемый постоянный ток s
, если постоянный ток возбуждения больше.Следовательно, изменения тока получаются за счет изменения реактивного сопротивления
.
Почему в трансформаторе контактной сварки произошло короткое замыкание между первичной и вторичной обмотками?
Трансформаторы для сварки сопротивлением очень прочные. Они могут без проблем работать годами. Когда они терпят неудачу, это катастрофа. Короткое замыкание между первичной и вторичной обмотками – один из способов выхода из строя. Это происходит при нарушении изоляции между этими катушками. Между первичной и вторичной обмотками очень тонкое разделение.Любое повреждение этого тонкого слоя может привести к катастрофическому короткому замыканию между двумя катушками. Чтобы этого не произошло, при замене трансформатора необходимо найти причину короткого замыкания и разработать план предотвращения в будущем.
Катушки трансформатора Собраны с первичной и вторичной обмотками. Упрощенный эскиз силовых компонентов
Чтобы найти основную причину сбоя, необходимо оценить множество факторов.Некоторые из факторов, на которые следует обратить внимание:
ЭТО НОВАЯ МАШИНА И НОВАЯ УСТАНОВКА?
При новой установке новой машины необходимо оценить установку и то, как машина используется.
Все ли компоненты установлены правильно? Были ли установлены выводы к трансформатору, как указано производителем? Трехфазное питание постоянного тока подается по схеме «треугольник» или «Y». Поддерживалось ли это в соответствии с требованиями для основных подключений? Трансформатор рассчитан на подключенное входное напряжение?
Подсоединено ли водяное охлаждение к требуемой скорости потока, температуре и качеству для трансформатора? Была ли вода включенной и текла при включении питания? Эксплуатация трансформатора без надлежащего охлаждения приведет к перегреву и возможному повреждению изоляции. Когда изоляция между первичной и вторичной обмотками выходит из строя, они могут соприкоснуться, и у вас возникнет короткое замыкание. Предохранитель или автоматический выключатель должен сработать (если на машине имеется надлежащее электрическое заземление) (включая отрицательную площадку трансформаторов, корпус трансформатора, машину и устройство контроля сварки). В случае короткого замыкания трансформатор готов к снятию и возможному ремонту. Была ли вода в течение того времени, когда машина не использовалась? Это может привести к образованию конденсата в трансформаторе, если первичная и вторичная обмотки не герметизированы и не защищены от влаги.Конденсация трансформатора может привести к выходу из строя.
Есть ли указатели расхода на выходе всех трансформаторов? Вы должны быть уверены в правильном течении воды.
ЭТО НОВАЯ МАШИНА, КОТОРАЯ УСПЕШНО РАБОТАЕТ?
Если машина относительно новая, но какое-то время работала нормально, необходимо дважды проверить установку, как указано выше, прежде чем переходить к другим факторам. Необходимо проверить расход и температуру воды. Есть ли индикаторы расхода на выходе всех трансформаторов? Поддерживается ли качество воды должным образом (проводимость, pH и общее количество растворенных твердых веществ)? Оставалась ли вода включенной в те периоды, когда машина не использовалась, например, между сменами или в выходные дни? Если вода не используется в течение длительного времени, а первичная и вторичная обмотки не герметизированы и не защищены от влаги, внутри трансформатора может образоваться конденсат.Конденсация может привести к повреждению изоляции и короткому замыканию. Если воду обычно отключают в периоды простоя, включали ли она снова, когда машина снова включалась?
ЭТО Б / У МАШИНА, НЕДАВНО УСТАНОВЛЕННАЯ В НОВУЮ УСТАНОВКУ?
Бывшая в употреблении работающая машина может указывать на то, что трансформатор не является подозреваемым. Однако в любой новой установке физическое повреждение трансформатора при переезде на новое место может быть признаком потенциального источника отказа. Трансформатор рассчитан на новое напряжение и мощность? Чтобы проверить целостность нового бывшего в употреблении трансформатора перед установкой, необходимо проверить изоляцию. Обычными тестами являются Hi-Pot и Megger. Это может быть выполнено с помощью трансформатора или другого электрического испытательного оборудования. Если трансформатор исправен, то следует обратить внимание на электрическую установку трансформатора, как указано выше. Необходимо дважды проверить расход и температуру воды. Есть ли индикаторы расхода на выходе всех трансформаторов? Поддерживается ли качество воды должным образом (проводимость, pH и общее количество растворенных твердых веществ)?
ЭТО ИСПОЛЬЗУЕМЫЙ СТАНОК, КОТОРЫЙ БЫЛ УСПЕШНО СВАРОЧЕН?
Если машина долгое время работала без проблем, то следует обратить внимание на изменения в обычных рабочих процедурах.Поток, температура и качество воды являются кандидатами для исследования. Есть ли индикаторы расхода на выходе всех трансформаторов? Поддерживается ли качество воды должным образом (проводимость, pH и общее количество растворенных твердых веществ)? Когда вода выключается или включается относительно периодов простоя машины? Когда машина выключена, вода должна быть выключена. Когда машина вернется в эксплуатацию, перед сваркой необходимо снова включить воду.
УСТАНОВКА И РАБОТАЕТ ЛИ УПРАВЛЕНИЕ?
Блок управления должен иметь надлежащую защиту от перегрузки по току и иметь размер, соответствующий нагрузке.Он также требует охлаждения для SCR, который может выйти из строя при перегреве. Необходимо проверить расход, температуру и качество воды. Есть ли индикаторы расхода воды на выходной стороне регулятора? Поддерживается ли качество воды должным образом (проводимость, pH и общее количество растворенных твердых веществ)? Следует протестировать SCR, чтобы убедиться, что один из них или оба вышли из строя. Когда SCR выходит из строя, он выходит из строя в состоянии «ВКЛ» и пропускает полный первичный ток. Этот полный ток может повредить трансформатор в случае его перегрева. Трансформатор мог перегреться и повредить тонкую изоляцию между первичной и вторичной обмотками.Это приводит к короткому замыканию и выходу из строя трансформатора.
Ссылка: Руководство по контактной сварке RWMA, разделы – 19 и 25
Roman Manufacturing Inc.
Как узнать, что сварочный трансформатор поврежден / сломан?
Выключите главный выключатель Q1 машины.
Подождите около 10 минут, прежде чем что-либо делать с проводкой кардиостимулятора! Конденсаторам нужно это время, чтобы разрядиться !!!
Отсоедините оба сварочных кабеля от кардиостимулятора.
Измерьте сопротивление обоих кабелей относительно земли. Если значение очень низкое, возможно, первичная сторона трансформатора имеет короткое замыкание на землю или кабели повреждены и имеют некоторый контакт с землей. Если все в порядке (бесконечное или очень высокое сопротивление) переходите к пункту 5.
Полностью выньте сварочную медную проволоку из сварочного аппарата.
Контроль подъема маятниковой роликовой головки. Поместите картонную коробку или другой изоляционный материал между обоими сварочными роликами, чтобы убедиться, что между роликами нет контакта.
Подключите внешний кабель 230 В переменного тока (фаза и нейтраль) к сварочным кабелям, которые вы ранее отсоединили от кардиостимулятора. Для этого внешнего источника питания используйте предохранитель на 10 А, чтобы защитить источник питания в случае короткого замыкания сварочного трансформатора. (Взгляните на картинку в пункте 3)
Перед повторным включением внешнего источника питания проверьте:
– Провод удален?
– Подъем роликовой головки Pendelum и изоляция между сварочными роликами?
Теперь включите внешнее питание.Если предохранитель на 10 А не срабатывает, это хороший знак, и это не похоже на короткое замыкание сварочного трансформатора.
Для управления мощностью сварочного трансформатора вы можете измерить напряжение между сварочными роликами (VAC). Измеренное напряжение зависит от типа сварочного трансформатора. Если вы измените шаг трансформатора, это значение также должно измениться. Проверьте выходное напряжение каждой ступени. Не беспокойтесь, если вы измеряете только около 5 В переменного тока, выходное напряжение сварочного трансформатора будет низким.
Перед заменой ступени трансформатора отключите внешнее питание !!!
Скачать PDF английский
Скачать PDF китайский
Конструкция сварочного трансформатора (со схемой) | Оборудование
В этой статье мы обсудим устройство сварочного трансформатора с помощью схемы.
Сварочный трансформатор имеет две цепи: первичная и вторичная.Эти две обмотки не имеют электрических соединений, но магнитно связаны друг с другом. Основная функция трансформатора заключается в изменении мощности переменного тока высокого напряжения и низкого тока для сварки. Входное напряжение трансформатора может составлять 440 В или 220 В. Напряжение холостого хода на выходной стороне аппарата обычно составляет от 10 до 100 В, а выходной ток может составлять 600 А. Сварочный аппарат не имеет вращающейся части. Он имеет воздушное или масляное охлаждение. Установки с высоким током охлаждаются маслом.
Для небольших работ по изготовлению или ремонту используется однофазный входной трансформаторный комплект 220 В, но для более высоких рабочих нагрузок используется трехфазный (входной 440) трансформаторный сварочный комплект.Сварочные цепи должным образом заземлены для защиты сварщика в случае выхода из строя трансформатора и попадания основного напряжения питания на цепь сварочной стороны трансформатора. На стороне сварки отображается диапазон настройки тока.
Величину тока можно отрегулировать, вставив в цепь катушку реактивного сопротивления. Реактор обычно устанавливается на электродной стороне вторичной обмотки.
Сварочная установка обеспечивает диапазон настройки тока, выходной ток для сварки в аппарате зависит от размера электрода или толщины работы.
Наличие колес, транспортировочных ручек и стропов позволяет легко транспортировать трансформатор.
