Трансформатор ТС – 270, ТСА – 270, сердечник железный ПЛ25 х 50 х 120 – Железные сердечники – Трансформаторы – Справочник Радиокомпонентов – РадиоДом
Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 Вт типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11. Габаритная мощность 270 Вт, сердечник железный типоразмера ПЛ25 х 50 х 120.Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.Внешний вид трансформатора ТС – 270 Однофазные низковольтные трансформаторы питания номинальной выходной мощностью 270 ВА типономиналов ТС-270-1, ТС-270-2, ТСА-270-1, ТСА-270-2 применяются в телевизионных приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.
Особенностью трансформаторов типономиналов ТСА-270-1, ТСА-270-2 является использование для их обмоток алюминиевого провода вместо медного. Поэтому при одинаковой принципиальной электрической схеме и напряжениях на отводах обмоток трансформаторы имеют разные числа витков и сопротивления. Трансформаторы взаимозаменяемы. приемниках моделей УЛПЦТ-61-11, УЛПЦТИ-61-11.Принципиальная схема трансформатора типа ТС-270, ТСА-270
Бесперебойная устойчивая работа трансформаторов питания типа ТС-270 и ТСА-270 в телевизионных приемниках зависит от воздействующих внешних климатических и механических факторов, а также от степени интенсивности эксплуатации телевизора в течении суток и всего срока службы.
Из климатических факторов наболее опасными являются повышенная влажность в сочетании с повышенной температурой окружающей среды. Температура перегрева обмоток трансформаторов может достигать 85 градусов. Повышенная влажность окружающей среды значительно снижает прочность изоляции обмоток трансформатора, уменьшает сопротивление изоляции, повышает возможность короткого замыкания отдельных витков обмоток, а также пробой изоляции между ними. Коррозия малых диаметров обмоточных проводов приводит к их обрыву.Трансформаторы типа ТС-270 и ТСА-270 устанавливают на металлическом шасси блока питания, крепят четырьмя винтами и заземляют.Электрические параметры трансформаторов ТС-270 и ТСА-270
| Первичная обмотка | ||
| Выводы обмоток | Ток, А | |
| 1 – 2 – 2′ – 1′ | 220 | 1,25 |
| Вторичная обмотка | ||
| Выводы обмоток | Напряжение, В | Ток, А |
| 4 – 4′ | 244 | 0,35 |
| 5 – 5′ | 141 | 0,18 |
| 6 – 6′ | 141 | 0,18 |
| 7 – 7′ | 194 | 0,06 |
| 8 – 8′ | 33 | 1,85 |
| 10 – 10′ | 6,6 | 0,9 |
| 11 – 11′ | 6,65 | 2,1 |
| 12 – 12′ | 6,85 | 2,95 |
Намоточные данные трансформатора ТС-270
| Выводы обмоток | Число витков | Марка и диаметр провода | Сопротивление, Ом |
| 1 – 2 | 275 | ПЭВ-1 0,85 | 1,7 |
| 2 – 3 | 43 | ПЭВ-1 0,85 | 0,3 |
| 1′ – 2′ | 275 | ПЭВ-1 0,85 | 1,7 |
| 2′ – 3′ | 43 | ПЭВ-1 0,85 | 0,3 |
| 9 – 4 | 6 | ПЭВ-1 0,5 | 0,1 |
| 4 – 14 | 315 | ПЭВ-1 0,5 | 15 |
| 9′ – 4′ | 6 | ПЭВ-1 0,5 | 0,1 |
| 4′ – 14′ | 315 | ПЭВ-1 0,5 | 15 |
| 6 – 16 | 183 | ПЭВ-1 0,31 | 5,2 |
| 6′ – 16′ | 183 | ПЭВ-1 0,31 | 5,2 |
| 5 – 15 | 183 | ПЭВ-1 0,31 | 5,2 |
| 5′ – 15′ | 183 | ПЭВ-1 0,31 | 5,2 |
| 7 – 17 | 247 | ПЭВ-1 0,2 | 35 |
| 7′ – 17′ | 247 | ПЭВ-1 0,2 | 35 |
| 8 – 18 | 42 | ПЭВ-1 0,71 | < 0,2 |
| 8′ – 18′ | 42 | ПЭВ-1 0,71 | < 0,2 |
| 10 – 20 | 8,5 | ПЭВ-1 0,75 | < 0,2 |
| 10′ – 20′ | 8,5 | ПЭВ-1 0,75 | < 0,2 |
| 11 – 21 | 9 | ПЭВ-1 1,12 | < 0,2 |
| 11′ – 21′ | 9 | ПЭВ-1 1,12 | < 0,2 |
| 12 – 22 | 9×2 | ПЭВ-1 0,75 | < 0,2 |
| 12′ – 22′ | 9×2 | ПЭВ-1 0,75 | < 0,2 |

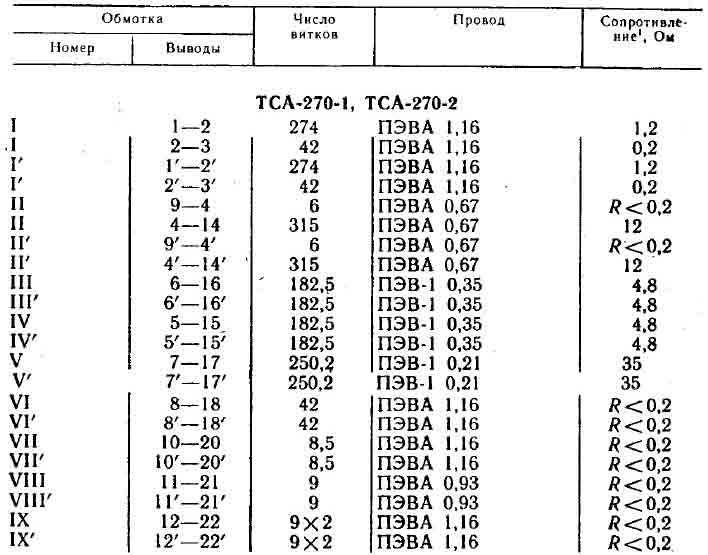

Намоточные данные трансформатора ТСА-270
| Выводы обмоток | Число витков | Марка и диаметр провода | Сопротивление, Ом |
| 1 – 2 | 274 | ПЭВА 1,16 | 1,2 |
| 2 – 3 | 42 | ПЭВА 1,16 | 0,2 |
| 1′ – 2′ | 274 | ПЭВА 1,16 | 1,2 |
| 2′ – 3′ | 42 | ПЭВА 1,16 | 0,2 |
| 9 – 4 | 6 | ПЭВА 0,67 | <0,2 |
| 4 – 14 | 315 | ПЭВА 0,67 | 12 |
| 9′ – 4′ | 6 | ПЭВА 0,67 | <0,2 |
| 4′ – 14′ | 315 | ПЭВА 0,67 | 12 |
| 6 – 16 | 182,5 | ПЭВА 0,35 | 4,8 |
| 6′ – 16′ | 182,5 | ПЭВА 0,35 | 4,8 |
| 5 – 15 | 182,5 | ПЭВА 0,35 | 4,8 |
| 5′ – 15′ | 182,5 | ПЭВА 0,35 | 4,8 |
| 7 – 17 | 250,2 | ПЭВА-1 0,21 | 35 |
| 7′ – 17′ | 250,2 | ПЭВА-1 0,21 | 35 |
| 8 – 18 | 42 | ПЭВА 1,16 | < 0,2 |
| 8′ – 18′ | 42 | ПЭВА 1,16 | < 0,2 |
| 10 – 20 | 8,5 | ПЭВА 1,16 | < 0,2 |
| 10′ – 20′ | 8,5 | ПЭВА 1,16 | < 0,2 |
| 11 – 21 | 9 | ПЭВА 1,93 | < 0,2 |
| 11′ – 21′ | 9 | ПЭВА 1,93 | < 0,2 |
| 12 – 22 | 9×2 | ПЭВА 1,16 | < 0,2 |
| 12′ – 22′ | 9×2 | ПЭВА 1,16 | < 0,2 |
Силовые трансформаторы ТС-180, ТС-200, ТС-270, ТС-280 (справочник)
Радиолюбители часто используют для своих конструкций делали от старых телевизоров.
Это касается и силовых трансформаторов ТС-180, ТС-200, ТС-270, ТС-280 от систем питания старых ламповых отечественных телевизоров. Ниже приведены справочные данные по некоторым из этих трансформаторов.
Конструкция трансформаторов
Замкнутый пластинчатый сердечник из двух П-образных наборов. На нем две одинаковые или почти одинаковые катушки на разных каркасах из электрокартона.
Выводы одной из обмоток отмечены цифрами, выводы второй – такими же цифрами, но со штрихами. Сердечник стянут двумя основаниями и стяжками-болтами.
Первичные обмотки соединяют последовательно или параллельно в зависимости от напряжения сети. Для напряжения 220V обычно соединение последовательное.
Рис. 1. Схемы силовых трансформаторов ТС-180-2, ТС-200-2, ТС-280-Р.
Рис. 2. Схема силового трансформатора ТС-270-1.
Трансформатор ТС-180-2
- Магнитопровод……………………….ПЛ20Х40-80
- Мощность………………………………..
..180 ВА. - Первичные обмотки:
- Напряжение сети 110V …. параллельное включение обмоток 1-2 и Г-2’,
- Напряжение сети 127V …. параллельное включение обмоток 1-3 и Г-3’,
- Напряжение сети 220V последовательное включение обмоток по схеме 1-2-2-Г
- Напряжение сети 237V последовательное включение обмоток по схеме 1-3-3’-1 ’
..180 ВА.Вторичные обмотки:
- Обмотки 5-6 (5’-6‘)…………………. 59,5V / 0.5А.
- Обмотки 7-8 (7’-8’)………………..43,5V / 0.38А.
- Обмотки 9-10 (9’-10′)…………………6,4V/4,7А.
- Обмотка 11-12………………………….6,4V /1,5А.
- Обмотка 11′-12’…………………………6,4 V/0,ЗА.
Трансформатор ТС-200-2
- Магнитопровод……………………….ПЛ20Х50-80
- Мощность………………………………….200 ВА.
Первичные обмотки:
- Напряжение сети 110V . … параллельное включение обмоток 1-2 и Г-2’,
- Напряжение сети 127V …. параллельное включение обмоток 1-3 и Г-3′,
- Напряжение сети 220V последовательное включение обмоток по схеме 1-2-2-Г
- Напряжение сети 237V последовательное включение обмоток по схеме 1-3-3-Г
… параллельное включение обмоток 1-2 и Г-2’,Вторичные обмотки:
- Обмотки 5-6 (5’-6′)…………………. 120V / 0,6А.
- Обмотка 7-8…………………………. 19V/0.3A.
- Обмотка 7′-8’……………………… 6.45V/1.6A.
- Обмотки 9-10 (9’-10′)……………….6,45V /4,5А.
- Обмотка 11-12………………………..6.45V/0.6A.
Трансформатор ТС-280-Р
Магнитопровод……………………..ПЛ25Х50-100
Мощность…………………………………. 280 ВА.
Первичные обмотки:
- Напряжение сети 110V …. параллельное включение обмоток 1-2 и Г-2′,
- Напряжение сети 127V …. параллельное включение обмоток 1-3 и Г-3′,
- Напряжение сети 220V последовательное включение обмоток по схеме 1-2-2′-Г
- Напряжение сети 237V последовательное включение обмоток по схеме 1-14-3-3’-14′-Г
Вторичные обмотки:
- Обмотки 6-7-7′-6′. ………………… 86V/0,7A.
- Обмотка 4-5-5’-4’……………………120V/0.9A
- Обмотка 8-9 (8’-9′)………………… 6,5V / 5,5А.
- Обмотки 10-11 (1О’-1Г)………….6,45V/0.94А.
- Обмотка 12-13 (12′-13′)……………12,9V/0,6А.
………………… 86V/0,7A.Трансформатор ТС-270-1
- Магнитопровод……………………..ПЛ25Х50-120
- Мощность…………………………………. 270 ВА.
Первичные обмотки:
- Напряжение сети 220V включение обмоток по схеме 1-2’
Вторичные обмотки:
- Обмотки 4-4’………………………. 244V 7 0,35А.
- Обмотка 5-5’………………………..141V/0.18A.
- Обмотка 6-6’……………………….. 141V/0.18A.
- Обмотка 7-7’……………………….. 194V/0.06A
- Обмотка 8-8’………………………..32,2V/ 1.85А.
- Обмотки 10-10’…………………………. 6,6V/0,9А.
- Обмотка 11-1Г………………………..6,65 V/2.1 А.
- Обмотка 12-12’…………………….. 6,85V/2,95А.
