В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током, проходящим через него. Вы узнаете, как рассчитать резистор с помощью специальных формул. В статье также показано, как специальные резисторы могут быть использованы в качестве датчика света и температуры.

Представление об электричестве

Новичок должен быть в состоянии представить себе электрический ток. Даже если вы поняли, что электричество состоит из электронов, движущихся по проводнику, это все еще очень трудно четко представить себе. Вот почему я предлагаю эту простую аналогию с водной системой, которую любой желающий может легко представить себе и понять, не вникая в законы.

Обратите внимание, как электрический ток похож на поток воды из полного резервуара (высокого напряжения) в пустой(низкое напряжение). В этой простой аналогии воды с электрическим током, клапан аналогичен токоограничительному резистору.
Из этой аналогии можно вывести некоторые правила, которые вы должны запомнить навсегда:
— Сколько тока втекает в узел, столько из него и вытекает
— Для того чтобы протекал ток, на концах проводника должны быть разные потенциалы.
— Количество воды в двух сосудах можно сравнить с зарядом батареи. Когда уровень воды в разных сосудах станет одинаковым, она перестанет течь, и при разряде аккумулятора, разницы между электродами не будет и ток перестанет течь.
— Электрический ток будет увеличиваться при уменьшении сопротивления, как и скорость потока воды будет увеличиваться с уменьшением сопротивления клапана.

Я мог бы написать гораздо больше умозаключений на основе этой простой аналогии, но они описаны в законе Ома ниже.

Резистор

Резисторы могут быть использованы для контроля и ограничения тока, следовательно, основным параметром резистора является его сопротивление, которое измеряется в Омах. Не следует забывать о мощности резистора, которая измеряется в ваттах (Вт), и показывает, какое количество энергии резистор может рассеять без перегрева и выгорания. Важно также отметить, что резисторы используются не только для ограничения тока, они также могут быть использованы в качестве делителя напряжения для получения низкого напряжения из большего. Некоторые датчики основаны на том, что сопротивление варьируется в зависимости от освещённости, температуры или механического воздействия, об этом подробно написано в конце статьи.

Закон Ома

Понятно, что эти 3 формулы выведены из основной формулы закона Ома, но их надо выучить для понимания более сложных формул и схем. Вы должны быть в состоянии понять и представить себе смысл любой из этих формул. Например, во второй формуле показано, что увеличение напряжения без изменения сопротивления приведет к росту тока. Тем не менее, увеличение тока не увеличит напряжение (хотя это математически верно), потому что напряжение — это разность потенциалов, которая будет создавать электрический ток, а не наоборот (см. аналогию с 2 емкостями для воды). Формула 3 может использоваться для вычисления сопротивления токоограничивающего резистора при известном напряжении и токе. Это лишь примеры, показывающие важность этого правила. Вы сами узнаете, как использовать их после прочтения статьи.

Последовательное и параллельное соединение резисторов

Понимание последствий параллельного или последовательного подключения резисторов очень важно и поможет вам понять и упростить схемы с помощью этих простых формул для последовательного и параллельного сопротивления:

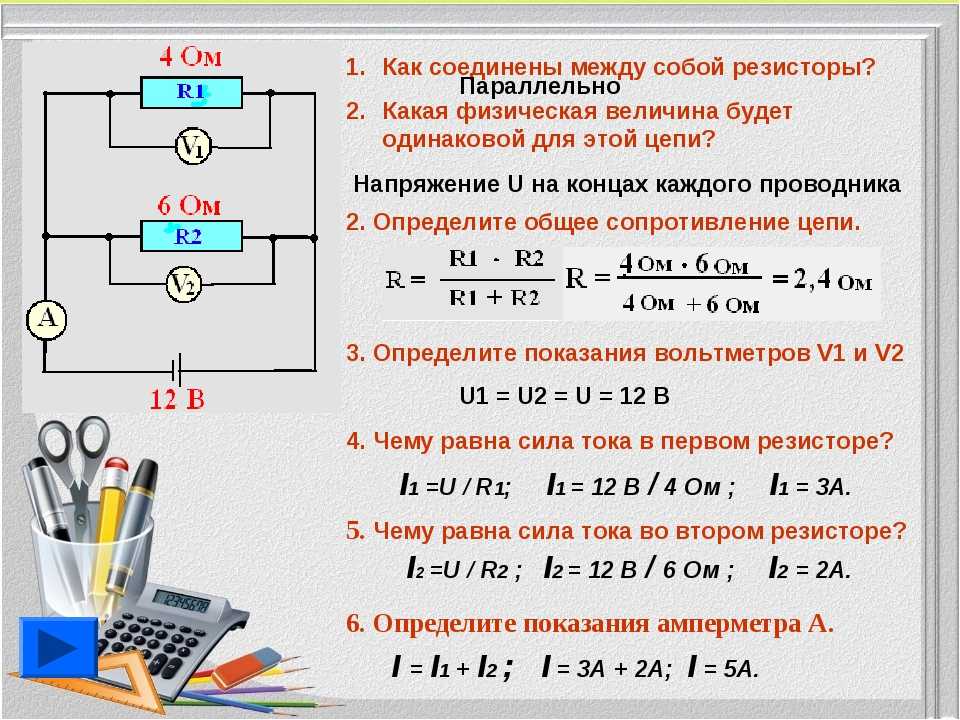

В этом примере схемы, R1 и R2 соединены параллельно, и могут быть заменены одним резистором R3 в соответствии с формулой:

В случае с 2-мя параллельно соединёнными резисторами, формулу можно записать так:

Кроме того, что эту формулу можно использовать для упрощения схем, она может быть использована для создания номиналов резисторов, которых у вас нет.
Отметим также, что значение R3 будет всегда меньше, чем у 2 других эквивалентных резисторов, так как добавление параллельных резисторов обеспечивает дополнительные пути
электрическому току, снижая общее сопротивление цепи.

Последовательно соединённые резисторы могут быть заменены одним резистором, значение которого будет равно сумме этих двух, в связи с тем, что это соединение обеспечивает дополнительное сопротивление тока. Таким образом, эквивалентное сопротивление R3 очень просто вычисляется: R₃=R₁+R₂

В интернете есть удобные он-лайн калькуляторы для расчета последовательного и параллельного соединения резисторов.

Токоограничивающий резистор

Самая основная роль токоограничивающих резисторов — это контроль тока, который будет протекать через устройство или проводник. Для понимания их работы, давайте сначала разберём простую схему, где лампа непосредственно подключена к 9В батареи. Лампа, как и любое другое устройство, которое потребляет электроэнергию для выполнения определенной задачи (например, светоизлучение) имеет внутреннее сопротивление, которое определяет его текущее потребление. Таким образом, отныне, любое устройство может быть заменено на эквивалентное сопротивление.

Теперь, когда лампа будет рассматриваться как резистор, мы можем использовать закон Ома для расчета тока, проходящего через него. Закон Ома гласит, что ток, проходящий через резистор равен разности напряжений на нем, поделенное на сопротивление резистора: I=V/R или точнее так:
I=(V₁-V₂)/R
где (V₁-V₂) является разностью напряжений до и после резистора.

Теперь обратите внимание на рисунок выше, где добавлен токоограничительный резистор. Он будет ограничивать ток идущий к лампе, как это следует из названия. Вы можете контролировать, количество тока протекающего через лампу, просто выбрав правильное значение R1. Большой резистор будет сильно снижать ток, а небольшой резистор менее сильно (так же, как в нашей аналогии с водой).

Математически это запишется так:

Из формулы следует, что ток уменьшится, если значение R1 увеличится. Таким образом, дополнительное сопротивление может быть использовано для ограничения тока. Однако важно отметить, что это приводит к нагреву резистора, и вы должны правильно рассчитать его мощность, о чем будет написано дальше.

Вы можете воспользоваться он-лайн калькулятором для расчета токоограничительного резистора светодиода.

Резисторы как делитель напряжения

Как следует из названия, резисторы могут быть использованы в качестве делителя напряжения, другими словами, они могут быть использованы для уменьшения напряжения путем деления его. Формула:

Если оба резистора имеют одинаковое значение (R₁=R₂=R), то формулу можно записать так:

Другой распространенный тип делителя, когда один резистор подключен к земле (0В), как показано на рисунке 6B.
Заменив Vb на 0 в формуле 6А, получаем:

Узловой анализ

Теперь, когда вы начинаете работать с электронными схемами, важно уметь их анализировать и рассчитывать все необходимые напряжения, токи и сопротивления. Есть много способов для изучения электронных схем, и одним из наиболее распространенных методов является узловой, где вы просто применяете набор правил, и рассчитываете шаг за шагом все необходимые переменные.

Упрощенные правила узлового анализа

Определение узла

Узел – это любая точка соединения в цепи. Точки, которые связаны друг с другом, без других компонентов между ними рассматриваются как единый узел. Таким образом, бесконечное число проводников в одну точку считаются одним узлом. Все точки, которые сгруппированы в один узел, имеют одинаковые напряжения.

Определение ветви

Ветвь представляет собой набор из 1 и более компонентов, соединенных последовательно, и все компоненты, которые подсоединены последовательно к этой цепи, рассматриваются как одна ветвь.

Все напряжения обычно измеряются относительно земли напряжение на которой всегда равно 0 вольт.

Ток всегда течет от узла с более высоким напряжением на узел с более низким.

Напряжение на узле может быть высчитано из напряжения около узла, с помощью формулы:
V₁-V₂=I₁*(R₁)
Перенесем:
V₂=V₁-(I₁*R₁)
Где V₂ является искомым напряжением, V₁ является опорным напряжением, которое известно, I₁ ток, протекающий от узла 1 к узлу 2 и R₁ представляет собой сопротивление между 2 узлами.

Точно так же, как и в законе Ома, ток ответвления можно определить, если напряжение 2х соседних узлах и сопротивление известно:
I ₁=(V₁-V₂)/R₁

Текущий входящий ток узла равен текущему выходящему току, таким образом, это можно записать так: I ₁+ I₃=I₂

Важно, чтобы вы были в состоянии понимать смысл этих простых формул. Например, на рисунке выше, ток протекает от V1 до V2, и, следовательно, напряжение V2 должно быть меньше, чем V1.
Используя соответствующие правила в нужный момент, вы сможете быстро и легко проанализировать схему и понять её. Это умение достигается практикой и опытом.

Расчет необходимой мощности резистора

При покупке резистора вам могут задать вопрос: “Резисторы какой мощности вы хотите?” или могут просто дать 0.25Вт резисторы, поскольку они являются наиболее популярными.
Пока вы работаете с сопротивлением больше 220 Ом, и ваш блок питания обеспечивает 9В или меньше, можно работать с 0.125Вт или 0.25Вт резисторами. Но если напряжение более 10В или значение сопротивления менее 220 Ом, вы должны рассчитать мощность резистора, или он может сгореть и испортить прибор. Чтобы вычислить необходимую мощность резистора, вы должны знать напряжение через резистор (V) и ток, протекающий через него (I):
P=I*V
где ток измеряется в амперах (А), напряжение в вольтах (В) и Р — рассеиваемая мощность в ваттах (Вт)

На фото предоставлены резисторы различной мощности, в основном они отличаются размером.

Разновидности резисторов

Резисторы могут быть разными, начиная от простых переменных резисторов (потенциометров) до реагирующих на температуру, свет и давление. Некоторые из них будут обсуждаться в этом разделе.

Переменный резистор (потенциометр)

На рисунке выше показано схематическое изображение переменного резистора. Он часто упоминается как потенциометр, потому что он может быть использован в качестве делителя напряжения.

Они различаются по размеру и форме, но все работают одинаково. Выводы справа и слева эквивалентны фиксированной точке (например, Va и Vb на рисунке выше слева), а средний вывод является подвижной частью потенциометра, а также используется для изменения соотношения сопротивления на левом и правом выводах. Следовательно, потенциометр относится к делителям напряжения, которым можно выставить любое напряжение от Va к Vb.
Кроме того, переменный резистор может быть использован как тока ограничивающий путем соединения выводов Vout и Vb, как на рисунке выше (справа). Представьте себе, как ток будет течь через сопротивление от левого вывода к правому, пока не достигнет подвижной части, и пойдет по ней, при этом, на вторую часть пойдет очень мало тока. Таким образом, вы можете использовать потенциометр для регулировки тока любых электронных компонентов, например лампы.

LDR (светочувствительные резисторы) и термисторы

Есть много датчиков основанных на резисторах, которые реагируют на свет, температуру или давление. Большинство из них включаются как часть делителя напряжения, которое изменяется в зависимости от сопротивления резисторов, изменяющегося под воздействием внешних факторов.

Терморезисторы

Фоторезистор (LDR)

Как вы можете видеть на рисунке 11A, фоторезисторы различаются по размеру, но все они являются резисторами, сопротивление которых уменьшается под воздействием света и увеличивается в темноте. К сожалению, фоторезисторы достаточно медленно реагируют на изменение уровня освещённости, имеют достаточно низкую точность, но очень просты в использовании и популярны. Как правило, сопротивление фоторезисторов может варьироваться от 50 Ом при солнце, до более чем 10МОм в абсолютной темноте.

Как мы уже говорили, изменение сопротивления изменяет напряжение с делителя. Выходное напряжение можно рассчитать по формуле:

Если предположить, что сопротивление LDR изменяется от 10 МОм до 50 Ом, то V_out будет соответственно от 0.005В до 4.975В.

Термистор похож на фоторезистор, тем не менее, термисторы имею гораздо больше типов, чем фоторезисторы, например, термистор может быть либо с отрицательным температурным коэффициентом (NTC), сопротивление которого уменьшается с повышением температуры, или положительным температурным коэффициентом (PTC), сопротивление которого будет увеличиваться с повышением температуры. Сейчас термисторы реагируют на изменение параметров среды очень быстро и точно.

Схемотехническое обозначение резисторов

Про определение номинала резистора используя цветовую маркировку можно почитать здесь.

В этой статье мы рассмотрим резистор и его взаимодействие с напряжением и током, проходящим через него. Вы узнаете, как рассчитать резистор с помощью специальных формул. В статье также показано, как специальные резисторы могут быть использованы в качестве датчика света и температуры.

Представление об электричестве

Новичок должен быть в состоянии представить себе электрический ток. Даже если вы поняли, что электричество состоит из электронов, движущихся по проводнику, это все еще очень трудно четко представить себе. Вот почему я предлагаю эту простую аналогию с водной системой, которую любой желающий может легко представить себе и понять, не вникая в законы.

Обратите внимание, как электрический ток похож на поток воды из полного резервуара (высокого напряжения) в пустой(низкое напряжение). В этой простой аналогии воды с электрическим током, клапан аналогичен токоограничительному резистору.
Из этой аналогии можно вывести некоторые правила, которые вы должны запомнить навсегда:
— Сколько тока втекает в узел, столько из него и вытекает
— Для того чтобы протекал ток, на концах проводника должны быть разные потенциалы.
— Количество воды в двух сосудах можно сравнить с зарядом батареи. Когда уровень воды в разных сосудах станет одинаковым, она перестанет течь, и при разряде аккумулятора, разницы между электродами не будет и ток перестанет течь.
— Электрический ток будет увеличиваться при уменьшении сопротивления, как и скорость потока воды будет увеличиваться с уменьшением сопротивления клапана.

Я мог бы написать гораздо больше умозаключений на основе этой простой аналогии, но они описаны в законе Ома ниже.

Резистор

Резисторы могут быть использованы для контроля и ограничения тока, следовательно, основным параметром резистора является его сопротивление, которое измеряется в Омах. Не следует забывать о мощности резистора, которая измеряется в ваттах (Вт), и показывает, какое количество энергии резистор может рассеять без перегрева и выгорания. Важно также отметить, что резисторы используются не только для ограничения тока, они также могут быть использованы в качестве делителя напряжения для получения низкого напряжения из большего. Некоторые датчики основаны на том, что сопротивление варьируется в зависимости от освещённости, температуры или механического воздействия, об этом подробно написано в конце статьи.

Закон Ома

Понятно, что эти 3 формулы выведены из основной формулы закона Ома, но их надо выучить для понимания более сложных формул и схем. Вы должны быть в состоянии понять и представить себе смысл любой из этих формул. Например, во второй формуле показано, что увеличение напряжения без изменения сопротивления приведет к росту тока. Тем не менее, увеличение тока не увеличит напряжение (хотя это математически верно), потому что напряжение — это разность потенциалов, которая будет создавать электрический ток, а не наоборот (см. аналогию с 2 емкостями для воды). Формула 3 может использоваться для вычисления сопротивления токоограничивающего резистора при известном напряжении и токе. Это лишь примеры, показывающие важность этого правила. Вы сами узнаете, как использовать их после прочтения статьи.

Последовательное и параллельное соединение резисторов

Понимание последствий параллельного или последовательного подключения резисторов очень важно и поможет вам понять и упростить схемы с помощью этих простых формул для последовательного и параллельного сопротивления:

В этом примере схемы, R1 и R2 соединены параллельно, и могут быть заменены одним резистором R3 в соответствии с формулой:

В случае с 2-мя параллельно соединёнными резисторами, формулу можно записать так:

Кроме того, что эту формулу можно использовать для упрощения схем, она может быть использована для создания номиналов резисторов, которых у вас нет.
Отметим также, что значение R3 будет всегда меньше, чем у 2 других эквивалентных резисторов, так как добавление параллельных резисторов обеспечивает дополнительные пути
электрическому току, снижая общее сопротивление цепи.

Последовательно соединённые резисторы могут быть заменены одним резистором, значение которого будет равно сумме этих двух, в связи с тем, что это соединение обеспечивает дополнительное сопротивление тока. Таким образом, эквивалентное сопротивление R3 очень просто вычисляется: R₃=R₁+R₂

В интернете есть удобные он-лайн калькуляторы для расчета последовательного и параллельного соединения резисторов.

Токоограничивающий резистор

Самая основная роль токоограничивающих резисторов — это контроль тока, который будет протекать через устройство или проводник. Для понимания их работы, давайте сначала разберём простую схему, где лампа непосредственно подключена к 9В батареи. Лампа, как и любое другое устройство, которое потребляет электроэнергию для выполнения определенной задачи (например, светоизлучение) имеет внутреннее сопротивление, которое определяет его текущее потребление. Таким образом, отныне, любое устройство может быть заменено на эквивалентное сопротивление.

Теперь, когда лампа будет рассматриваться как резистор, мы можем использовать закон Ома для расчета тока, проходящего через него. Закон Ома гласит, что ток, проходящий через резистор равен разности напряжений на нем, поделенное на сопротивление резистора: I=V/R или точнее так:
I=(V₁-V₂)/R
где (V₁-V₂) является разностью напряжений до и после резистора.

Теперь обратите внимание на рисунок выше, где добавлен токоограничительный резистор. Он будет ограничивать ток идущий к лампе, как это следует из названия. Вы можете контролировать, количество тока протекающего через лампу, просто выбрав правильное значение R1. Большой резистор будет сильно снижать ток, а небольшой резистор менее сильно (так же, как в нашей аналогии с водой).

Математически это запишется так:

Из формулы следует, что ток уменьшится, если значение R1 увеличится. Таким образом, дополнительное сопротивление может быть использовано для ограничения тока. Однако важно отметить, что это приводит к нагреву резистора, и вы должны правильно рассчитать его мощность, о чем будет написано дальше.

Вы можете воспользоваться он-лайн калькулятором для расчета токоограничительного резистора светодиода.

Резисторы как делитель напряжения

Как следует из названия, резисторы могут быть использованы в качестве делителя напряжения, другими словами, они могут быть использованы для уменьшения напряжения путем деления его. Формула:

Если оба резистора имеют одинаковое значение (R₁=R₂=R), то формулу можно записать так:

Другой распространенный тип делителя, когда один резистор подключен к земле (0В), как показано на рисунке 6B.
Заменив Vb на 0 в формуле 6А, получаем:

Узловой анализ

Теперь, когда вы начинаете работать с электронными схемами, важно уметь их анализировать и рассчитывать все необходимые напряжения, токи и сопротивления. Есть много способов для изучения электронных схем, и одним из наиболее распространенных методов является узловой, где вы просто применяете набор правил, и рассчитываете шаг за шагом все необходимые переменные.

Упрощенные правила узлового анализа

Определение узла

Узел – это любая точка соединения в цепи. Точки, которые связаны друг с другом, без других компонентов между ними рассматриваются как единый узел. Таким образом, бесконечное число проводников в одну точку считаются одним узлом. Все точки, которые сгруппированы в один узел, имеют одинаковые напряжения.

Определение ветви

Ветвь представляет собой набор из 1 и более компонентов, соединенных последовательно, и все компоненты, которые подсоединены последовательно к этой цепи, рассматриваются как одна ветвь.

Все напряжения обычно измеряются относительно земли напряжение на которой всегда равно 0 вольт.

Ток всегда течет от узла с более высоким напряжением на узел с более низким.

Напряжение на узле может быть высчитано из напряжения около узла, с помощью формулы:
V₁-V₂=I₁*(R₁)
Перенесем:
V₂=V₁-(I₁*R₁)
Где V₂ является искомым напряжением, V₁ является опорным напряжением, которое известно, I₁ ток, протекающий от узла 1 к узлу 2 и R₁ представляет собой сопротивление между 2 узлами.

Точно так же, как и в законе Ома, ток ответвления можно определить, если напряжение 2х соседних узлах и сопротивление известно:
I ₁=(V₁-V₂)/R₁

Текущий входящий ток узла равен текущему выходящему току, таким образом, это можно записать так: I ₁+ I₃=I₂

Важно, чтобы вы были в состоянии понимать смысл этих простых формул. Например, на рисунке выше, ток протекает от V1 до V2, и, следовательно, напряжение V2 должно быть меньше, чем V1.
Используя соответствующие правила в нужный момент, вы сможете быстро и легко проанализировать схему и понять её. Это умение достигается практикой и опытом.

Расчет необходимой мощности резистора

При покупке резистора вам могут задать вопрос: “Резисторы какой мощности вы хотите?” или могут просто дать 0.25Вт резисторы, поскольку они являются наиболее популярными.
Пока вы работаете с сопротивлением больше 220 Ом, и ваш блок питания обеспечивает 9В или меньше, можно работать с 0.125Вт или 0.25Вт резисторами. Но если напряжение более 10В или значение сопротивления менее 220 Ом, вы должны рассчитать мощность резистора, или он может сгореть и испортить прибор. Чтобы вычислить необходимую мощность резистора, вы должны знать напряжение через резистор (V) и ток, протекающий через него (I):
P=I*V
где ток измеряется в амперах (А), напряжение в вольтах (В) и Р — рассеиваемая мощность в ваттах (Вт)

На фото предоставлены резисторы различной мощности, в основном они отличаются размером.

Разновидности резисторов

Резисторы могут быть разными, начиная от простых переменных резисторов (потенциометров) до реагирующих на температуру, свет и давление. Некоторые из них будут обсуждаться в этом разделе.

Переменный резистор (потенциометр)

На рисунке выше показано схематическое изображение переменного резистора. Он часто упоминается как потенциометр, потому что он может быть использован в качестве делителя напряжения.

Они различаются по размеру и форме, но все работают одинаково. Выводы справа и слева эквивалентны фиксированной точке (например, Va и Vb на рисунке выше слева), а средний вывод является подвижной частью потенциометра, а также используется для изменения соотношения сопротивления на левом и правом выводах. Следовательно, потенциометр относится к делителям напряжения, которым можно выставить любое напряжение от Va к Vb.
Кроме того, переменный резистор может быть использован как тока ограничивающий путем соединения выводов Vout и Vb, как на рисунке выше (справа). Представьте себе, как ток будет течь через сопротивление от левого вывода к правому, пока не достигнет подвижной части, и пойдет по ней, при этом, на вторую часть пойдет очень мало тока. Таким образом, вы можете использовать потенциометр для регулировки тока любых электронных компонентов, например лампы.

LDR (светочувствительные резисторы) и термисторы

Есть много датчиков основанных на резисторах, которые реагируют на свет, температуру или давление. Большинство из них включаются как часть делителя напряжения, которое изменяется в зависимости от сопротивления резисторов, изменяющегося под воздействием внешних факторов.

Терморезисторы

Фоторезистор (LDR)

Как вы можете видеть на рисунке 11A, фоторезисторы различаются по размеру, но все они являются резисторами, сопротивление которых уменьшается под воздействием света и увеличивается в темноте. К сожалению, фоторезисторы достаточно медленно реагируют на изменение уровня освещённости, имеют достаточно низкую точность, но очень просты в использовании и популярны. Как правило, сопротивление фоторезисторов может варьироваться от 50 Ом при солнце, до более чем 10МОм в абсолютной темноте.

Как мы уже говорили, изменение сопротивления изменяет напряжение с делителя. Выходное напряжение можно рассчитать по формуле:

Если предположить, что сопротивление LDR изменяется от 10 МОм до 50 Ом, то V_out будет соответственно от 0.005В до 4.975В.

Термистор похож на фоторезистор, тем не менее, термисторы имею гораздо больше типов, чем фоторезисторы, например, термистор может быть либо с отрицательным температурным коэффициентом (NTC), сопротивление которого уменьшается с повышением температуры, или положительным температурным коэффициентом (PTC), сопротивление которого будет увеличиваться с повышением температуры. Сейчас термисторы реагируют на изменение параметров среды очень быстро и точно.

Схемотехническое обозначение резисторов

Про определение номинала резистора используя цветовую маркировку можно почитать здесь.

Резистором понизить напряжение

И если вы думаете что это был брак то вы ошибаетесь я брал аналог лмки и повторял проверенную схему все равно через какое то время начинаются глюки! У меня светодиодная лента 3 диода по ходу копыта отбросили как сохранить жизнь другим диодам чтоб не сгорали дальше есть варианты? Если ток большой плюс большое падение напряжение то как вариант собирать схему на ШИМ. Если собирать не хочится схему, купи авто-зарядку для сотика … там уже всё спаянно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Резистор. Падение напряжения на резисторе. Мощность. Закон Ома
• понизить напряжение
• Делитель напряжения
• Бестрансформаторное электропитание.Конденсатор вместо резистора
• Как уменьшить напряжение с 5 до 3.3 вольт?
• Формулы, позволяющие рассчитать сопротивление для понижения напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅⚡️Как сделать простой регулятор мощности – оборотов. “ШИМ регулятор” Simple PWM ⚡️✅

Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Что такое напряжение, как понизить и повысить напряжение. Напряжение и сила тока – две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие.

Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током – Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать. Напряжение это разность потенциалов между двумя точками, характеризует выполненную работу электрического поля по переносу заряда из первой точки во вторую.

Измеряется напряжение в Вольтах. Значит, напряжение может присутствовать только между двумя точками пространства. Следовательно, измерить напряжение в одной точке нельзя.

Потенциал обозначается буквой “Ф”, а напряжение буквой “U”.

Если выразить через разность потенциалов, напряжение равно:. Напряжение измеряется с помощью вольтметра. Щупы вольтметра подключают на две точки напряжение, между которыми нас интересует, или на выводы детали, падение напряжения на которой мы хотим измерить.

При этом любое подключение к схеме может влиять на её работу. Это значит, что при добавлении параллельно элементу какой-либо нагрузки ток в цепи изменить и напряжение на элементе измениться по закону Ома. Вольтметр должен обладать максимально высоким входным сопротивлением, чтобы при его подключении итоговое сопротивление на измеряемом участке оставалось практически неизменным. Сопротивление вольтметра должно стремиться к бесконечности, и чем оно больше, тем большая достоверность показаний.

На точность измерений класс точности влияет целый ряд параметров. Для стрелочных приборов — это и точность градуировки измерительной шкалы, конструктивные особенности подвеса стрелки, качество и целостность электромагнитной катушки, состояние возвратных пружин, точность подбора шунта и прочее.

Для цифровых приборов – в основном точность подбора резисторов в измерительном делителе напряжения, разрядность АЦП чем больше, тем точнее , качество измерительных щупов.

Для измерения постоянного напряжения с помощью цифрового прибора например, мультиметра , как правило, не имеет значения правильность подключения щупов к измеряемой цепи. Если вы подключите положительный щуп к точке с более отрицательным потенциалом, чем у точки, к которой подключен отрицательный щуп – то на дисплее перед результатом измерения появится знак “—”.

А вот если вы меряете стрелочным прибором нужно быть внимательным, При неправильном подсоединении щупов стрелка начнет отклоняться в сторону нуля, упрется в ограничитель.

При измерении напряжений близких к пределу измерений или больше она может заклинить или погнуться, после чего о точности и дальнейшей работе этого прибора говорить не приходится. Для большинства измерений в быту и в электронике на любительском уровне достаточно и вольтметра встроенного в мультиметры типа DT и подобных. Чем больше измеряемые значения – тем ниже требования к точности, ведь если вы измеряете доли вольта и у вас погрешность в 0. Что делать если напряжение не подходит для питания нагрузки.

Для питания каждого конкретного устройства или аппарата нужно подать напряжение определенной величины, но случается, так что имеющийся у вас источник питания не подходит и выдает низкое или слишком высокое напряжение. Решается эта проблема разными способами, в зависимости от требуемой мощности, напряжения и силы тока. Сопротивление ограничивает ток и при его протекании падает напряжение на сопротивление токоограничивающий резистор. Такой способ позволяет понизить напряжение для питания маломощных устройств с токами потребления в десятки, максимум сотни миллиампер.

Примером такого питания можно выделить включение светодиода в сеть постоянного тока 12 например, бортовая сеть автомобиля до Тогда, если светодиод рассчитан на питание от 3. Именно рассеиваемая мощность и накладывает ограничение на такой способ питания, обычно мощность резисторов не превышает Вт.

Получается, что если нужно погасить большое напряжение или запитать таким образом нагрузку мощнее, придется ставить несколько резисторов так как мощности одного не хватит и ее можно распределить между несколькими.

Способ снижения напряжения резистором работает и в цепях постоянного тока и в цепях переменного тока. Недостаток – выходное напряжение ничем нестабилизировано и при увеличении и снижении тока оно изменяется пропорционально номиналу резистора.

Как понизить переменное напряжение дросселем или конденсатором? Если речь вести только о переменном токе, то можно использовать реактивное сопротивление.

Реактивное сопротивление есть только в цепях переменного тока, это связно с особенностями накопления энергии в конденсаторах и катушках индуктивности и законами коммутации. Дроссель и конденсатор в переменном токе могут быть использованы в роли балластного сопротивления. Реактивное сопротивление дросселя и любого индуктивного элемента зависит от частоты переменного тока для бытовой электросети 50 Гц и индуктивности, оно рассчитывается по формуле:.

Реактивное сопротивление конденсатора зависит от его емкости чем меньше С, тем больше сопротивление и частоты тока в цепи чем больше частота, тем меньше сопротивление. Его можно рассчитать так:. Дроссель ограничивает ток через лампу, в ЛЛ и ДНаТ лампах он используется в паре со стартером или импульсным зажигающем устройством пусковое реле для формирования всплеска высокого напряжения включающего лампу.

Это связано с природой и принципом работы таких светильников. А конденсатор используют для питания маломощных устройств, его устанавливают последовательно с питаемой цепью. Такой блок питания называется “бестрансфоматорный блок питания с балластным гасящим конденсатором”.

Очень часто встречают в качестве ограничителя тока заряда аккумуляторов например, свинцовых в носимых фонарях и маломощных радиоприемниках. Недостатки такой схемы очевидны – нет контроля уровня заряда аккумулятора, их выкипание, недозаряд, нестабильность напряжения. Как понизить и стабилизировать напряжение постоянного тока.

Чтобы добиться стабильного выходного напряжения можно использовать параметрические и линейные стабилизаторы.

Линейный преобразователь LM позволяет стабилизировать любое значение напряжения, он регулируемый до 37В, вы можете сделать простейший регулируемый блок питания на его основе. Если нужно незначительно снизить напряжение и стабилизировать его описанные ИМС не подойдут. Чтобы они работали должна быть разница порядка 2В и более. Для этого созданы LDO low dropout -стабилизаторы. Их отличие заключается в том, что для стабилизации выходного напряжение нужно, чтобы входное его превышало на величину от 1В.

Пример такого стабилизатора AMS, выпускается в версиях от 1. Конструкция всех вышеописанных линейных понижающих стабилизаторов последовательного типа имеет существенный недостаток — низкий КПД. Чем больше разница между входным и выходным напряжением — тем он ниже. Они просто включают и выключают напряжение с частотой до кГц пульсации минимальны.

А действующее напряжение стабилизируется на нужном уровне. А схема включения аналогичная линейным аналогам. Для повышения напряжения производят импульсные преобразователи напряжения.

Они могут быть включены и по схеме повышения boost , и понижения buck , и по повышающе-понижающей buck-boost схеме. Давайте рассмотрим несколько представителей:. Плата на базе LM, работает на повышение и понижение выходного напряжения.

Плата преобразователь на FP, подходит для сборки 5 V источника питания, например powerbank. С помощью корректировке номиналов резисторов может перестраиваться на другие напряжения, как и любые другие подобные преобразователь — нужно корректировать цепи обратной связи. Платы могут иметь регулировку выходного напряжения, а в некоторых случая и ограничения тока, что позволяет сделать простой и эффективный лабораторный блок питания. Большинство преобразователей, как линейных, так и импульсных имеют защиту от КЗ.

Для корректировки переменного напряжения используют два основных способа:. Автотрансформатор — это дроссель с одной обмоткой. Обмотка имеет отвод от определенного количества витков, так подключаясь между одним из концов обмотки и отводом, на концах обмотки вы получаете повышенное напряжение во столько раз, во сколько соотносится общее количество витков и количество витков до отвода. Промышленностью выпускаются ЛАТРы — лабораторные автотрансформаторы, специальные электромеханические устройства для регулировки напряжения.

Очень широко применение они нашли в разработке электронных устройств и ремонте источников питания. Регулировка достигается за счет скользящего щеточного контакта, к которому подключается питаемое устройство. Недостатком таких устройств является отсутствие гальванической развязки. Это значит, что на выходных клеммах может запросто оказаться высокое напряжение, отсюда опасность поражения электрическим током.

Трансформатор — это классический способ изменения величины напряжения. Здесь есть гальваническая развязка от сети, что повышает безопасность таких установок. Величина напряжения на вторичной обмотке зависит от напряжений на первичной обмотки и коэффициента трансформации.

Отдельный вид — это импульсные трансформаторы. Они работают на высоких частотах в десятки и сотни кГц.

Используются в подавляющем большинстве импульсных блоках питания, например:. В магазинах часто встречаются электронные траснформаторы, на их вход подаётся сетевое напряжение В, а на выходе например 12 В переменное высокочастотное, для использования в нагрузке которая питается от постоянного тока нужно дополнительно устанавливать на выход диодный мост из высокоскоростных диодов.

Внутри находится импульсный трансформатор, транзисторные ключи, драйвер, или автогенераторная схема, как изображена ниже. Достоинства — простота схемы, гальваническая развязка и малые размеры. Недостатки — большинство моделей, что встречаются в продаже, имеют обратную связь по току, это значит что без нагрузки с минимальной мощностью указано в спецификациях конкретного прибора он просто не включится. Отдельные экземпляры оборудованы уже ОС по напряжению и работают на холостом ходу без проблем.

Используются чаще всего для питания 12В галогенных ламп, например точечные светильники подвесного потолка. Мы рассмотрели базовые сведения о напряжении, его измерении, а также регулировки. Современная элементная база и ассортимент готовых блоков и преобразователей позволяет реализовывать любые источники питания с необходимыми выходными характеристиками. Подробнее о каждом из способов можно написать отдельную статью, в пределах этой я постарался уместить базовые сведения, необходимые для быстрого подбора удобного для вас решения.

понизить напряжение

Излишнее значение напряжения можно также “удалять”, используя делитель напряжения. Выходное напряжение делителя зависит от значений используемых в двух его плечах сопротивлений резисторов. Выходное напряжение делителя напряжения вычисляется по формуле:. Используя данную формулу и задавшись тремя известными используемыми заранее величинами, всегда можно найти требуемую четвертую.

lm понижает напряжение до 3в, но работает не корректно то есть начинает прыгать от . с резистором на 1КОм скока будет напруга на 5мм Диоде?.

Делитель напряжения

Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже. Имеем источник питания, лампочку, амперметр, измеряющий ток , проходящий через цепь. И Резистор. Когда резистор в цепи отсутствует, через лампочку по цепи побежит большой ток , например, 0,75А. Лампочка горит ярко. Лампочка горит менее ярко.

Бестрансформаторное электропитание.Конденсатор вместо резистора

Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо. Делитель напряжения на резисторах может применятmся как для постоянного, так и для переменного напряжений.

Регистрация Вход. Ответы Mail.

Как уменьшить напряжение с 5 до 3.3 вольт?

В течение нескольких дней добросовестно пытался перечитать все 30 страниц раздела – понял, что проще всё же будет спросить. Суть вопроса: У ребёнка есть ночничок в виде ёлочки, в которой используется многоцветный светодиод. Заколебавшись менять в нём батарейки решил подключить его к блоку питания благо их навалом. По классической формуле неоднократно приводимой тут посчитал: выходное напряжение 6. Нашёл такой резистор впаял последовательно.

Формулы, позволяющие рассчитать сопротивление для понижения напряжения

Хабр Geektimes Тостер Мой круг Фрилансим. Arduino Электроника Железо Микроконтроллеры. Всем привет. Мне надо запитать wifi модуль esp Однако он очень требователен к питанию и от 5 вольт тупо сгорит. Подскажите как уменьшит ток с 5 до 3. В интернете видел что можно сделать делитель напряжения из резисторов , но не знаю какие номиналы брать. АртемЪ Jump.

Вообще не шарю как все это делается, услыхал только что нужен какой-то балластный резистор. Нужна схема и значение резистора.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Регистрация Вход. Ответы Mail. Вопросы – лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Тема в разделе ” Схемотехника, компоненты, модули “, создана пользователем Dehard4z , 24 мар

Допустим, вы построили модель игрушечной железной дороги и хотите освещать платформу главного вокзала, но не слишком ярко, чтобы соседи не заметили и не подумали невесть что. Для этого достаточно в схему, составленную выше, дополнительно ввести резистор. Новая схема, с добавленным сопротивлением, изображена на рис. В главе 4 уже был пояснен термин ” резистор “; он происходит от латинского resistio — со-противляться, поскольку сопротивляется движению через него электронов. Появление в схеме резистора уменьшает количество носителей электрического заряда, протекающих в проводниках, а чем меньше их пройдет через нить накалиьания лампы, тем меньше света она даст. Для расчета тока, текущего через любой элемент схемы до и после введения резистора, можно воспользоваться законом Ома подробнее об этом замечательном правиле шла речь в главе 1.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Каким резистором можно понизить напряжение? Я думаю не стоит играться с изменениеем низкого напряжения в меньшую сторону!

как уменьшить постоянное напряжение с помощью резисторов?

спросил 9 лет, 3 месяца назад

Изменено 4 года, 3 месяца назад

Просмотрено 449 тысяч раз

\$\начало группы\$

Как можно использовать источник питания 12 В постоянного тока для питания чего-либо, для чего требуется 4,5 В постоянного тока с использованием резисторов? Есть ли способ определить, насколько добавление резистора понизит напряжение?

• напряжение
• сопротивление

\$\конечная группа\$

\$\начало группы\$

Короткий ответ: «Не делай этого».

Напряжение, падающее на резисторе, определяется законом Ома: V = I R.

Таким образом, если вы точно знаете, какой ток будет потреблять ваше устройство, вы можете выбрать резистор, который падает точно на 7,5 В, и оставить 4,5 В для ваше устройство, когда этот ток проходит через него. Но если ток, протекающий через ваше устройство, меняется или если вы хотите создать более одной системы, и не все устройства одинаково потребляют ток, вы не сможете постоянно получать 4,5 В на устройстве, используя только резистор.

Другие варианты:

• Линейный регулятор. По сути, это переменный резистор, который регулирует свое значение, чтобы поддерживать выходной сигнал там, где вы хотите. Это, вероятно, хорошее решение только в том случае, если ваше устройство потребляет очень мало энергии (возможно, до 100 мА).

• Шунтовой регулятор. Это означает использование резистора для снижения напряжения, как вы предлагаете, но затем добавление дополнительного устройства параллельно с нагрузкой для управления напряжением. Шунтовой регулятор будет регулировать свой ток (в определенных пределах), чтобы ток через резистор оставался правильным для поддержания желаемого выходного напряжения.

• Импульсный регулятор. Здесь используются некоторые приемы для создания желаемого выходного напряжения с гораздо большей энергоэффективностью, чем у линейного стабилизатора. Это, вероятно, лучший выбор, если вашему устройству требуется ток более 10 или 20 мА.

\$\конечная группа\$

3

\$\начало группы\$

Если эти условия соблюдены, вы можете уменьшить напряжение постоянного тока с помощью (мощных алюминиевых) резисторов [> 50 Вт]

• Аккумулятора достаточно, чтобы обеспечить как минимум 20-кратный (или даже более) ток для вашей нагрузки.
• Потеря питания не является проблемой.
• (Перегрев) Нагрев не является проблемой или наличие хорошего механизма охлаждения для резисторов.
• Даже самое низкое сопротивление вашей нагрузки намного (в 20 и более раз) выше, чем сопротивление алюминия.

Примечание: 20x — это только искусственное число, фактическое число зависит от того, насколько % изменения напряжения может выдержать ваша нагрузка.

\$\конечная группа\$

\$\начало группы\$

Можно использовать два резистора, как объяснил @efox29, единственная проблема с этой конфигурацией – это ток, проходящий через нагрузку, подключение нагрузки изменит выходное напряжение, потому что через нагрузку будет протекать некоторый ток.

Самим простым решением является повторитель напряжения , подключенный к выходу двух резисторов, это обеспечит высокое входное сопротивление и, следовательно:

1. выходное напряжение будет постоянным 4,5 В

2. операционный усилитель, используемый в качестве повторителя напряжения, попытается обеспечить как можно больше ток в зависимости от нагрузки.

Вот картинка того о чем я говорю:

Подключите выход между двумя резисторами к Vin в этой конфигурации и тогда на выходе должно быть постоянное значение и операционный усилитель обеспечит нагрузку требуемым током .

\$\конечная группа\$

2

\$\начало группы\$

Просто возьмите 7805 с рынка и соедините контакт № 1 с плюсом и соедините контакт 2 с минусом, возьмите выход с плюса с контакта № 3 и минус с контакта № 2 и держите выходной провод на расстоянии 1,5 метра от выходной клеммы питания до нагрузка.

\$\конечная группа\$

1

\$\начало группы\$

Посмотрите на схему electro103 выше. Вам нужно знать четыре числа: максимальный ток, который может потреблять ваше устройство, минимальный ток, который оно будет потреблять, максимальное напряжение, которое оно может выдержать, не превращаясь в вонючее облако, и минимальное напряжение, необходимое для его работы. Без этих четырех чисел невозможно разработать резистивный делитель напряжения.

Обратите внимание, что такое расположение очень неэффективно и может привести к сильному нагреву гасящих резисторов.

\$\конечная группа\$

2

Эффективный способ регулирования напряжения

спросил 10 лет, 7 месяцев назад

Изменено 4 года, 1 месяц назад

Просмотрено 46 тысяч раз

\$\начало группы\$

Какой самый энергоэффективный способ снизить напряжение? Я хочу понизить 9В до 5В. Но если я использую сопротивление, разве оно не потребляет энергию?

• напряжение

\$\конечная группа\$

1

\$\начало группы\$

Да, резистор потребляет энергию, но это не главная причина его не использовать. Падение напряжения на резисторе будет меняться в зависимости от тока, поэтому, если ваша нагрузка непостоянна (она никогда не бывает), напряжение будет меняться. Это не то, что вы хотите от регулятора. Никогда не используйте последовательный резистор в качестве регулятора напряжения!

Существуют две большие категории регуляторов напряжения: линейные и переключатели.

Линейный регулятор обычно имеет три ножки: входной контакт, заземление и выходной контакт. Типичный пример: LM7805. Они имеют хорошую регулировку и просты в использовании. Главный недостаток: они неэффективны. Ток нагрузки проходит через регулятор и вызывает там падение напряжения, как это было бы с последовательным резистором. Если ваша цепь 5 В потребляет 1 А, вы получите этот 1 А от 9V, поэтому нагрузка 5 Вт потребует от вашего источника питания 9 Вт, что составляет КПД 55%. Это становится еще хуже, если ваше входное напряжение выше, например 24 В. При таком высоком входном напряжении регулятор нуждается в значительном охлаждении. Вам не нужен линейный регулятор для такого рода приложений.

Коммутатор (или SMPS, импульсный источник питания) является решением. При этом используется катушка для создания магнитного поля, которое, в свою очередь, преобразуется обратно в выходное напряжение. Коммутаторы немного сложнее в эксплуатации, чем линейные регуляторы, но они намного эффективнее; эффективность 9Часто возможны 5%. Поскольку они работают на более высоких частотах (от сотен кГц до нескольких МГц), компоновка платы позволяет уменьшить излучение. Правильный выбор компонентов и тщательная компоновка печатной платы также важны для достижения высокой эффективности.
Хорошей новостью является то, что переключатели сегодня очень распространены, а их конструкция намного проще, чем 20 лет назад; многим коммутаторам требуется всего четыре внешних компонента. У TI есть серия Simple Switcher (урожденная National Semiconductor) с онлайн-инструментами проектирования.

АндрейКо сделал интересное замечание. Существуют модули переключателей, которые можно использовать в качестве замены линейного регулятора TO-220:

Как он говорит, они недешевы, но могут быть правильным решением, если вам нужен эффективный регулятор, но у вас его нет. опыт самостоятельной разработки коммутатора.

\$\конечная группа\$

4

\$\начало группы\$

В зависимости от того, что вам нужно, есть несколько способов; в основном, у вас есть компромисс между линейностью и энергоэффективностью.

Хотя делитель напряжения с резисторами является наиболее (в принципе) линейным решением, он не годится для источника питания: во-первых, потому что выходной ток разбалансирует делитель, а во-вторых, потому что он неэффективен.

Итак, у вас есть DC-DC преобразователи, которые делают именно то, что вам нужно (преобразуют одно напряжение в другое) и имеют разные характеристики по точности, шуму и эффективности.

Наиболее эффективным решением является понижающий преобразователь S-класса (импульсный), в котором используются часы и МОП-переключатели для создания более низкого напряжения, которое будет шумным и потребует фильтрации.

\$\конечная группа\$

4

\$\начало группы\$

Помимо предыдущих ответов, вы также можете использовать стабилитрон. Как и обычные диоды, они выдерживают обратное напряжение до определенного момента. Однако, в отличие от большинства диодов, этот порог напряжения является ключом к их использованию – они разработаны для пробоя при определенном пороговом напряжении (известном как напряжение стабилитрона). Если вы подключите стабилитрон параллельно нагрузке, напряжение на нагрузке будет очень близко к напряжению на стабилитроне, пока входное напряжение превышает пороговое значение.

Для повышения эффективности (поскольку стабилитрон используется для отвода напряжения) для ограничения тока следует использовать маломощный резистор (последовательно с нагрузкой).
