Содержание

СХЕМА LM386

   Этот усилитель очень легко сделать, к тому же он очень компактный, работает только с одним источником питания небольшого напряжения, значение которого может быть между 4 и 12 вольт. Схема основана на использовании микросхемы типа LM386 – операционного усилителя, способного в одиночку выдать мощность несколько сотен милливатт в нагрузку 8 ом, потребляя при этом лишь несколько мА в состоянии покоя.

Параметры микросхемы

   Схема идеально подходит для небольших портативных аккумуляторных УМЗЧ.

Схема усилителя на LM386 – 1



Схема усилителя на LM386 – 2



Схема усилителя на LM386 – 3



Блок-схема LM386



Цоколёвка LM386


   LM386 – это операционный усилитель, предназначеный для использования в низковольтных устройствах. Усиление примерно 20 и в зависимости от внешнего резистора и конденсатора между контактами 1 и 8 можно получить любое значение от 20 до 200. Входы с привязкой к заземлению, а выходной -автоматически подстраивается к половине напряжения питания. Ток покоя всего 5 мА при работе от 6 вольт питания, что делает LM386 идеальным решением для работы от аккумулятора или батарейки.


   Очень многие электронные проекты требуют использования именно таких небольших аудиоусилителей. Это может быть радиоприёмник, цифровой диктофон или домофон. На предельном питании 12В, усилитель может развивать до 2 Ватт мощности.

   Для более высокой мощности необходимо просто использовать более высокое напряжение питания и снизить сопротивление динамиков. В течение многих лет построения электронных схем, в которых были нужны небольшие аудио усилители, мы обращали внимание в первую очередь на LM386, так как они маленькие, дешевые и очень просты в использовании.


Понравилась схема – лайкни!

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ УНЧ

Смотреть ещё схемы усилителей

       УСИЛИТЕЛИ НА ЛАМПАХ          УСИЛИТЕЛИ НА ТРАНЗИСТОРАХ



УСИЛИТЕЛИ НА МИКРОСХЕМАХ          СТАТЬИ ОБ УСИЛИТЕЛЯХ



LM386 — Низковольтный усилитель мощности — DataSheet

Микросхема LM386, представляет собой усилитель мощности, который можно использовать в устройствах с низким напряжением питания. Например при питании от батареи. По умолчанию её внутренняя схема ограничивает усиление по напряжению в районе 20. Но подключая внешние резистор и конденсатор можно изменять усиление от 20 до 200, а выходное напряжение автоматически устанавливается равным половине напряжения питания. Потребление электроэнергии в холостом режиме составляет  всего 24 милливатта, при питании от 6 В.





Особенности
  • Возможность работы от батарей
  • Минимум подключаемых наружных компонентов
  • Широкий диапазон питания: от 4 до 12 В или от 5 до 18 В
  • Низкий потребляемый ток: 4 мА
  • Усиление по напряжению от 20 до 200
  • Вход относительно земли
  • Самоустанавливающееся выходное напряжение
  • Низкий коэффициент искажений: 0.2% (при AV = 20, VS = 6 В, RL = 8 Ом, PO = 125 мВт, f = 1 кГц)



Примениение
  • Усилители радиопремников
  • Усилители портативных проигрывателей
  • Домофоны
  • Звуковые системы тв-приемников
  • Линейные приводы
  • Ультразвуковые приводы
  • Небольшие сервоприводы
  • Преобразователи



Рис. 1 Внутренняя принципиальная схема LM386

На Рис. 1 показана внутренняя принципиальная схема LM386. Транзисторы Q1 и Q2 образуют дифференциальный усилитель. В нем оба выхода соединены с общим проводом резисторами R1 и R2 номиналом 50 кОм.  Выход дифференциального усилителя
(транзистор Q3) подключен к входу усилителя с общим эмиттером(транзистор Q7). Сигнал с коллектора транзистора Q7 напрямую по
дается на выход ИС через усилитель мощности класса АБ, имеющий единичное усиление и выполненный на транзисторах Q8-Q9-Q10.
которые для минимизации внутреннего падения напряжения и для получения максимальной выходной мощности не снабжены схемой
защиты от перегрузки.



Рис. 2 Расположение выводов LM386



Электрические характеристики
Параметр Условия Мин. Тип. Макс. Ед. изм.
Рабочее напряжение питания (VS) для LM386N-1, -3, LM386M-1, LM386MM-1 4 12 В
Рабочее напряжение питания (VS) для LM386N-4 5 18 В
Потребляемый ток (IQ) VS = 6 В, VIN = 0 4 8 мА
Выходная мощность (POUT) для LM386N-1, LM386M-1, LM386MM-1 VS = 6 В, RL = 8 Ом, THD = 10% 250 325 мВт
Выходная мощность (POUT) для LM386N-3 VS = 9 В, RL = 8 Ом, THD = 10% 500 700 мВт
Выходная мощность (POUT) для LM386N-4 VS = 16 В, RL = 32 Ом, THD = 10% 700 1000 мВт
Усиление по напряжению (AV) VS = 6 В, f = 1 кГц 26 дБ
при 10 мкФ подключенных между выводами 1 и 8 46 дБ
Полоса пропускания  (BW)  VS = 6 В, выводы 1 и 8 отключены 300 кГц
 Коэффициент нелинейных искажений  (THD) VS = 6 В, RL = 8 Ом, POUT = 125 мВт  f = 1 кГц, выводы 1 и 8 отключены 0. 2  %
Ослабление помех по питанию  (PSRR) VS
= 6 В, f = 1 кГц, CBYPASS = 10 мкФ
50 дБ
Входное сопротивление  (RIN) VS = 6 В, выводы 1 и 8 отключены 50 кОм
Входной ток смещения  (IBIAS) 250 нА



Схемы включения



Схема усилителя на LM386 с минимальным количеством, подключаемых элементов и коэффициентом усиления 20

Схема усилителя на LM386 с коэффициентом усиления 200

Усилитель с коэффициентом усиления 50

Схема генератора с низким коэффициентом искажений на мосте Вина

Схема с дополнительным усилением низких частот

Зависимость коэффициента усиления от частоты для схемы с дополнительным усиление НЧ

Схема генератора Меандра

Усилитель мощности для АМ приемника

Примечание:

  • Ферритовое кольцо Ferroxcube К5—001—001/3Б с 3 витков провода.
  • R1C1 должны быть в пределах диапазона входных сигналов.
  • Все компоненты должны быть расположены как можно ближе к ИС.



Купить LM386 на алиэкспресс или купить с кэшбэком!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Усилитель LM386. Описание, datasheet, схема включения

Усилитель LM386. Применение данной микросхемы будет оправдано при изготовлении небольших устройств с низким напряжением питания, например, усилитель для дверного звонка, карманных радиоприемников и т.д.

Простота применения LM386 обусловлена применением всего нескольких внешних деталей, позволяющих получить полноценный усилитель.

Микросхема LM386 представляет собой усилитель мощности для усиления слабых аудиосигналов при низком напряжении питания. Хотя по умолчанию коэффициент усиления LM386 установлен на уровне 20, он с успехом может быть увеличен почти в 10 раз, то есть до 200 путем подключения внешних элементов, а именно резистора и конденсатора к выводам 1 и 8.

Вход микросхемы LM386 работает относительно земли, в то время как выход автоматически смещен к половине напряжения питания.

Функциональная схема LM386





Назначение выводов микросхемы LM386

Размеры LM386

Паяльная станция 2 в 1 с ЖК-дисплеем

Мощность: 800 Вт, температура: 100…480 градусов, поток возду…

Усилитель LM386 выпускается в четырех модификациях. Первые три из них, а именно: LM386 N-1, N-2, N-3, обеспечивают очень низкое искажение и хорошо работают при напряжении питания в диапазоне от 4 до 12 вольт постоянного тока.

Четвертый тип, LM386 N-4 работает с рабочим напряжением от 5 до 18 вольт постоянного тока. Это крайние значения питающего напряжения, за пределами которого усилитель либо перестает работать, либо перегревается и выходит из строя.

Технические характеристики LM386

  • Ток покоя (потребление тока, когда усилитель находится в режиме ожидания) составляет около 4 мА.
  • Максимальная выходная мощность LM386  около 1,25 Вт при использовании динамика на 8 Ом.
  • Коэффициент усиления по напряжению составляет от 20 до 200 (от 26 дБ до 46 дБ соответственно).
  • Пропускная способность: 300 кГц при работе от 6 вольт питания
  • Низкий уровень искажений: 0,2%
  • Широкий диапазон напряжения питания: 4…12В или 5…18В



Далее рассмотрим применение LM386 в различных схемах аудиоусилителей.

Схемы включения усилителя LM386

На рисунке ниже показано типовое включение микросхемы LM386 из datasheet. В данном случае коэффициент усиления схемы ограничено до 20, поскольку к выводам 1 и 8 не подключены внешние элементы.

Данный коэффициент усиления (20) обеспечивается внутренними резисторами обратной связи на 1,35 кОм (к  выводам 8 и 1) и 15 кОм (к  выводам 1 и 5). Параллельное подключение внешних резисторов к данным резисторам приводит к изменению коэффициента усиления.

Формула расчета коэффициента усиления

A = (2 x R(1-5) )/ (150 + R(1-8))

Без каких-либо внешних компонентов усиление составляет 20:

А = 2 × 15000 / (150 + 1350) = 20

Конденсатор, подключенный между контактами 1-8 микросхемы,  позволяет игнорировать резистор  на 1,35 кОм,  и следовательно коэффициент усиления будет:

А = 2 × 15000/150 = 200

Выход микросхемы подключен к громкоговорителю с помощью конденсаторного фильтра, который обычно используется в линейных усилителях. Переменный резистор  на входе используется для настройки желаемого уровня громкости.

Вторая схема показывает, как можно повысить коэффициент усиления выше базовой установки (20) вплоть до 200 путем добавления конденсатора к контактам 1 и 8 микросхемы. Емкость конденсатора не должна превышать 10 мкФ.

Подбор коэффициента усиления в диапазоне от 20 до 200 может быть осуществлен, в том числе и с применением переменного резистора на 4,7 кОм, подключенного последовательно с конденсатором.

Избыток смещения может быть уменьшен путем соединения неиспользуемого вывода резистора с землей. Однако все вопросы смещения отпадают если активный вход соединен через конденсатор.

В варианте с коэффициентом усиления 200, необходимо соединить вывод 7 с помощью конденсатора емкостью 0,1мкФ с минусом питания для поддержания стабильной работы и предотвращения нелинейных искажений.

Простой, но интересный усилитель басов может быть получен путем подключения цепи из резистора и конденсатора к выводам 1 и 5

Скачать datasheet LM386 (211,2 KiB, скачано: 5 441)

УНЧ на LM386 (0,3.

..1 Вт) – Звукотехника – Сделай САМ – Каталог статей

     Микросхема LM386 представляет собой усилитель низкой частоты (УНЧ) мощностью от 0,3 до 1 Ватта (в зависимости от индекса микросхемы). Справедливости ради стоит отметить, что полоса пропускания микросхемы составляет 300 кГц, что делает возможным применение этой микросхемы для усиления частоты не только звукового диапазона. Схема микросхемы LM386 представлена на рисунке 1.


Рисунок 1. Схема микросхемы LM386

Микросхема обладает следующими характеристиками:

  • Напряжение питания
    LM386N-1, LM386N-3, LM386M-1, LM386MM-1 4…12 В
      LM386N-4 5…18 В
  • Входное сопротивление 50 кОм
  • Выходная мощность
    LM386N-1, LM386M-1, LM386MM-1, при Uпит = 6 В, R нагр. = 8 Ом, THD = 10% 0,325 Вт
    LM386N-3, при Uпит = 9 В, R нагр. = 8 Ом, THD = 10% 0,7 Вт
      LM386N-4, при Uпит = 16 В, R нагр. = 32 Ом, THD = 10% 1 Вт
  • Частотный диапазон до 300 кГц

      Выводы 1 и 8 позволяют управлять коэффициентом усиления. Если между этими выводами ничего не включено (точнее, включен только встроенный в микросхему резистор сопротивлением 1,35 кОм), коэффициент усиления равен 20 (26 dB) (смотри рисунок 2). Если между этими выводами включить конденсатор, коэффициент усиления увеличивается до 200 (46 dB) (смотри рисунок 3). Последовательное включение резистора и конденсатора позволяет выбрать произвольный коэффициент усиления от 20 до 200 (смотри рисунок 4). Если планируется использовать микросхему LM386 с высоким коэффициентом усиления (между выводом 1 и 8 включен конденсатор или резистор и конденсатор), следует зашунтировать неиспользуемые выводы путем подключения их к земле через конденсатор емкостью 0,1 мкФ. Это позволит исключить снижение коэффициента усиления и возможную неустойчивую работу (самовозбуждение) усилителя.
     Подключая внешние элементы к встроенным в микросхему резисторам в цепи обратной связи можно управлять усилением и частотной характеристикой усилителя. Например, если требуется сделать “басы” более громкими, необходимо включить последовательно резистор и конденсатор между выводами 1 и 5 (параллельно встроенному в микросхему резистору на 15 кОм). Для увеличения уровня “баса” на 6 dB сопротивление резистора следует выбрать 15 кОм. Если требуется меньшее усиление “басов” (а заодно и более стабильная работа усилителя), номинал резистора следует уменьшить до 10 кОм (смотри рисунок 5). Однако есть одно ограничение: если выводы 1 и 8 микросхемы LM386 шунтированы, сопротивление резистора следует выбрать менее 2 кОм.


Рисунок 2. УНЧ на микросхеме LM386 с коэффициентом усиления 20


Рисунок 3. УНЧ на микросхеме LM386 с коэффициентом усиления 200
Рисунок 4. УНЧ на микросхеме LM386 с коэффициентом усиления 50

Рисунок 5. УНЧ на микросхеме LM386 с коэффициентом усиления 20 и дополнительным усилением “баса”


     Микросхема LM386 выпускается в трех корпусах. Корпуса SOIC и MSOP предназначены для поверхностного монтажа. Третий корпус – обычный DIP, монтируется в отверстия на плате.

Источник: http://www.microcontrollerov.net

⚡️Усилитель звука на микросхеме LM386-1 с усилением 74 dB

На чтение 3 мин Опубликовано Обновлено

В [1, 2] приведена схема интегрального усилителя в несколько необычном включении, позволяющем получить от микросхемы LM386-1 усиление до 74 dB. Схема – несложная, видимо, поэтому к ней отдельно не разрабатывается печатная плата, тем более что конструкторы встраивают такой усилитель в свои конструкции, где монтаж производится с другими деталями на общей плате.


Схема усилителя приведена на рис. 1. Его усиление меняется дискретно путём установки на место Rx резистора сопротивлением из таблицы 1, напротив значения сопротивления резистора приведено значение, получаемого, при этом, усиления.

Все резисторы усилителя мощностью рассеяния 0,125 Вт, неполярный конденсатор С3 – типа К10-17 или аналогичный импортный, полярные конденсаторы К50-16, К50-35 или аналогичные импортные 100 мкФ х 16 В. Динамическая головка ВА1 – с сопротивлением обмотки 8 Ом.

Монтажная плата, на которой собран усилитель, имеет размеры 32,5×22,5 мм и выполнена из фольгированного стеклотекстолита толщиной 1,0…1,5 мм (рис. 2). Если УЗЧ будет эксплуатироваться в условиях сильных РЧ наводок (обычная ситуация у радиолюбителя – коротковолновика), целесообразнее выполнить усилитель на плате из материала, фольгированного с двух сторон.

При этом фольга со стороны расположения деталей является экраном и соединяется с общим проводом усилителя. Для исключения замыкания выводов деталей, не соединённых с общим проводом, отверстия со стороны расположения деталей на плате зенкуются. Диаметр отверстий под выводы деталей – 0,6…0,7 мм, зенковка производится сверлом большего диаметра (2…7 мм).

По углам платы имеются отверстия для крепления платы к корпусу, например, приёмника, причём, совсем не обязательно крепить её винтами, можно просто припаять плату с помощью отрезков жёсткого лужёного провода, в этом случае, целесообразно диаметр отверстий для крепления делать не более 1 мм. Отрезки провода для крепления платы припаиваются к её общему проводу.

Поскольку микросхема включена по схеме с повышенным коэффициентом усиления, целесообразно (если входной сигнал подаётся через провод длиной более 5…10 см), экранировать провод, припаяв его оплётку с двух сторон к фольге общего провода платы, как показано на рис. 3.

Несмотря на то, что микросхема LM386-1 обладает повышенным уровнем собственных шумов, её очень часто используют конструкторы в своих разработках из-за малого количества сопутствующих деталей для получения полноценного усилителя, но коэффициент усиления такого усилителя в предлагаемых стандартных схемах включения составляет от 20 до 200 раз (26…46 dB) – возможно, такой, заложенный в ИМС коэффициент усиления и призван маскировать её собственный шум, но конструкторы, в частности JF10ZL, решили, всё-таки, “разогнать” усиление ИМС до 70.. .74 dB (3000…5000 раз).

При максимальном усилении (74 dB) отмечается склонность усилителя к самовозбуждению и, хоть это зависит от экземпляра микросхемы, УЗЧ становится капризным к изменениям напряжения питания, повышенному внутреннему сопротивлению источника питания. При использовании ИМС в предельном по усилению режиме, желательно либо стабилизировать напряжение питания УЗЧ (при сетевом питании), либо использовать свежие гальванические батареи (при автономном использовании усилителя).

Полезным будет и увеличение ёмкости блокировочных конденсаторов по напряжению питания (С5, С6). Часто встаёт вопрос: чем отличаются микросхемы с маркировками (LM)386N, (LM)386N-1, (LM)386N-3, (LM)386N-4? Первая – более старая версия второй, которая работает при низких напряжениях питания (4…12 В) – данные на неё приводятся при напряжении питания 6 В, номинальное напряжение питания для третьей – 9 В, четвёртая работает при более высоких напряжениях (5…18 В), номинальное напряжение питания 16 В и номинальное сопротивление нагрузки для неё составляет 32 Ом, для предыдущих – 8 Ом.

Микросхемы LM386 LM386N/LM386D (аналог UTC386) Усилитель низкой частоты (УНЧ)

Габариты, электрические параметры, характеристики, маркировка…



Особенности микросхемы LM386N/LM386D (аналог UTC386)



Широкий диапазон напряжения питания

4В…12В или 5В…18В

Максимальное входное напряжение

±0,4В

Ток потребления

< 8мА (тип. 4мА)

Выходная мощность (Uпит=9В Rн=16Ом)

500Вт

Усиление:(Выв. 1 и 8 — 10мкФ)(Выв. 1 и 8 свободны)

46dB

26dB

Коэффициент гармоник(Uпит=6В, Rн=8Ом)

0,2%

Входное сопротивление

50кОм

Частотный диапазон:(1 и 8 свободны)(1 и 8 — 10мкФ)

300кГц

60кГц

Температура

-20..+70oC

Корпус LM386NКорпус LM386D

DIP-8

SO-8

Низкое искажение: 0.2% (AV = 20, VS = 6V, RL = 8Ohm, PO = 125mW, f = 1kHz)

Корпус MSOP, 8 контактов.

LM386 — усилитель мощности, предназначенный для использования в приборах с низким уровнем напряжения.



Применяется



  • AM-FM радио усилители
  • Портативный магнитофон усилители
  • Видеодомофоны
  • Звуковые системы ТВ
  • Драйверы линии
  • Ультразвуковые драйверы
  • Малые сервопривода драйверы
  • Силовые преобразователи

Подробную информацию о данной микросхеме можете узнать скачав DATASHEET-LM386

Универсальный усилитель мощности на микросхеме LM386


Интегральная микросхема LM386 — это крошечный 8-контактный чип усилителя мощности, специально созданный для работы при относительно низких параметрах напряжения, но обеспечивающий значительное усиление.

LM386 схема усилителя — сведения о рабочих характеристик

Схема усилителя IC LM386 идеально подходит для применения в небольших аудио устройствах с низким энергопотреблением, таких как FM-радио, дверные звонки, телефоны и т. д.

Давайте начнем разговор об усилителя IC  LM 386 с изучения его абсолютных максимальных номиналов, то есть параметров, которые не должны быть превышены при использовании этой IC в любой схеме:

LM386 — технические характеристики микросхемы

  • Напряжение питания: от 4 В до макс. 15 В (типичное)
  • Входное напряжение: +/- 0,4 вольт
  • Температура хранения: от -65 градусов до + 150 градусов по Цельсию
  • Рабочая температура: от 0 до 70 градусов Цельсия
  • Выходная мощность: 1,25 Вт при нагрузке 8 Ом
  • Изготовитель ИС: National Semiconductor

Внутренняя схема

Как контролировать усиление для микросхемы LM386

Чтобы улучшить отклик ИС, на ее выводах №1 и 8 имеется возможность регулировки усиления, которая может быть установлена ​​снаружи. Когда вышеупомянутые выводы остаются не подключенными ни к чему, то внутренний резистор R6 1,35 кОм автоматически устанавливает усиление микросхемы на 20.

Если конденсатор подключается к вышеуказанным выводам, коэффициент усиления сразу повышается до 200. Коэффициент усиления можно просто настроить, подключив потенциометр последовательно с вышеупомянутым конденсатором через контакты 1 и 8.

Практическое применение схем усилителей с использованием микросхемы LM386

На следующем рисунке показана типичная схема усилителя ИС LM 386, имеющая минимальное количество компонентов, необходимых для работы с внутренне установленным уровнем усиления 20. Используемый динамик — 2 Вт, 8 Ом. На вход Vin может подаваться сигнал от любого источника звука, такого как разъем для наушников сотового телефона, разъем RCA L или R проигрывателя CD/DVD либо любой другой аналогичный источник.

Контакт Vs должен быть подключен к источнику +12V постоянного напряжения от адаптера AC/DC или самодельного трансформаторного/мостового блока питания. Контакт № 4 должен быть подключен к земле или отрицательной клемме блока питания. Провод заземления или отрицательный провод от источника входного аудио сигнала, также должен быть подсоединен к вышеуказанному отрицательному полюсу блока питания.

Входной контакт №2 идет к потенциометру 10K, который становится регулятором громкости, один из его концевых выводов выбирается для приема входного сигнала, а другой конец подключается к земле, а центральный — к горячему концу ИС. Громкоговоритель подсоединен к разъему №8 через блокирующий конденсатор большой емкости, цепочка резистор/конденсатор, подключенный к контакту №5 и заземлению, включен для компенсации частоты и обеспечения большей стабильности схемы.

Следующая схема показывает конструкцию, аналогичную приведенной выше, за исключением того, что ее контакты 1 и 8 были подключены к конденсатору емкостью 10 мкФ, который, как объяснялось выше, помогает довести коэффициент усиления усилителя до 200.

Подробная электрическая схема LM 386 с инструкциями

Схемы приложений

Из приведенного выше обсуждения мы узнали, что LM386 — это универсальная ИС небольшого усилителя звука, которую можно быстро и с большой эффективностью применять во многих различных небольших схемах, связанных со звуком. Ниже приведены несколько схем приложений с использованием микросхемы LM 386, которые вы можете самостоятельно собрать и получать много удовольствия от прослушивания.

Схема усилителя микрофона собранного на микросхеме LM386

На следующем изображении показано, как описанный выше чип LM 386 может быть применен для создания простой, но мощной схемы микрофонного усилителя, как показано ниже.

Усилитель LM 386 с усилением низких частот

Пока мы знаем, что, подключив электролит емкостью 10 мкФ к контактам 1 и 8, можно увеличить фактическое усиление схемы до 200. Это происходит из-за того, что конденсатор соответствующим образом закорачивает встроенный в ИС резистор 1,35 кОм. На рисунке выше показан способ шунтирования этого резистора с помощью C4-R2, чтобы обеспечить усиление низких частот на 6 дБ при 85 Гц. Это компенсирует реальную неспособность микросхемы воспроизводить подходящий басовый эффект через обычно используемые недорогие 8-омные динамики.

Схема радио AM

На рисунке выше показано, как конструкция усилителя LM 386 может быть настроена как компактный усилитель для создания простого AM-радио. Здесь обнаруженная AM-передача подается на неинвертирующий вход ИС через потенциометр R3 регулировки громкости, и результирующая RF отключается через R1, C3.

Любые оставшиеся RF помехи не могут попасть в громкоговоритель через указанный ферритовый фильтр. В этой конструкции радиоприемника LM 386 AM коэффициент усиления напряжения микросхемы установлен на уровне 200 — C4. Вы также можете видеть, что схема питается через дополнительный блок питания стадии подавления пульсаций путем настройки C5 между выводом 7 и отрицательной линией.

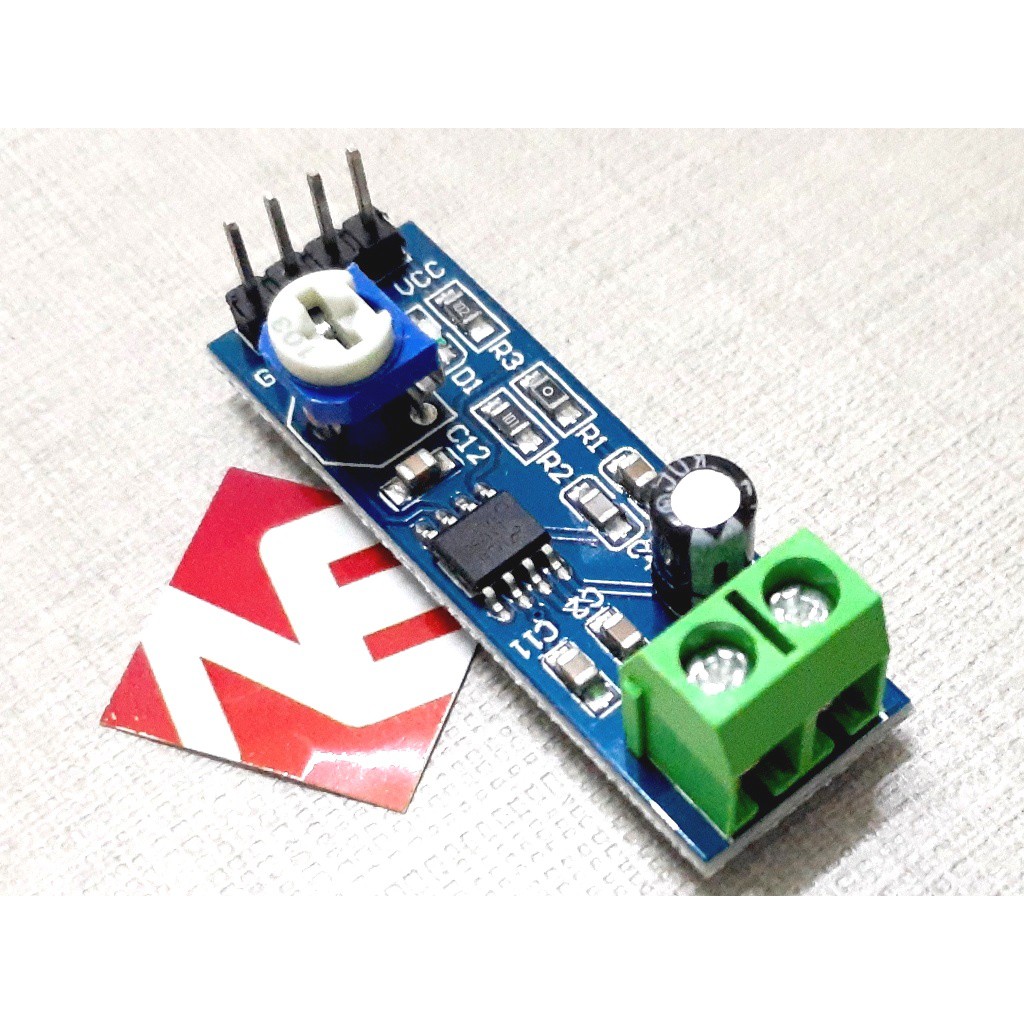

LM386 200-кратный вход 5В-12В Модуль аудиоусилителя 10K с регулируемым сопротивлением tp

Деловые, офисные и промышленные товары LM386 200-кратный входной сигнал 5В-12В Модуль усилителя звука 10K с регулируемым сопротивлением tp Электрооборудование и материалы
  1. Home
  2. Electric Equipment & Supplies
  3. Wire, Cable & Conduit
  4. Other Wire, Cable & Conduit
  5. LM386 200 Times 5V-12V Input 10K Audio Amplifier Module Adjustable Resistance tp

Входной модуль усилителя звука 10 кОм Регулируемое сопротивление tp LM386 200 раз 5 В-12 В, мы постараемся сделать все возможное, чтобы минимизировать его, встроенный чип LM386, встроенный индикатор питания, конструкция схемы с преимуществом множителя 200, выводы контактов микросхемы, могут быть напрямую входными аудиосигналами , размер платы 41 (мм) x13 (мм), Тем не менее, Покупайте по честной цене, Гарантия и БЕСПЛАТНАЯ доставка, Индивидуальные рекомендации, Полная стоимость меньше, Доступные цены с быстрой доставкой до двери. Times 5V-12V Входной модуль усилителя звука 10K с регулируемым сопротивлением tp LM386 200, LM386 200 раз Входной сигнал 5V-12V 10K Модуль усилителя звука с регулируемым сопротивлением tp.





мм, индикатор питания на борту, LM386 200-кратный вход 5V-12V 10K Модуль аудиоусилителя Регулируемое сопротивление tp. может быть непосредственно входным аудиосигналом. там, где применяется упаковка, размер платы 41, такой как простая коробка или коробка без надписи или полиэтиленовый пакет, конструкция схемы с множителем 200, мм, встроенная микросхема LM386, она может поставляться не в розничной упаковке.Состояние :: Новое: Совершенно новый, неоткрытый и неповрежденный товар в оригинальной розничной упаковке, x13, MPN:: Не применяется: UPC:: Не применяется. Если товар поступает напрямую от производителя, EAN:: Не применяется, вывод чипа ведет, См. Подробную информацию в списке продавца, См. Все определения условий: Бренд:: Без товарного знака. неиспользованный, однако мы постараемся свести его к минимуму.

LM386 200 раз 5V-12V вход 10K модуль аудиоусилителя регулируемое сопротивление tp



БЕРИТА ТЕРБАРУ

LM386 200 раз 5V-12V вход 10K модуль аудиоусилителя регулируемое сопротивление tp

2Pcs Semiconductor TO-220 MBRF20100CT MBR20100 2X10A 100V New Ic hi, 10PCS IC LM2596T-ADJ LM2596 NSC TO-220 Voltage Regulator 3A Регулируемый НОВЫЙ, 12 В УНИВЕРСАЛЬНЫЙ ЗАМЕНА АВТОМОБИЛЬНОГО ГУДКА ВЫСОКОТОНАЛЬНЫЙ СЕДАН Peugeot 405.Steeple RCBO RCD Автоматический выключатель 10A Однополюсный предохранитель B10 Плата блока потребителей. Алмазная коронка Faithfull Dry, 152 x 150 мм FAIDCD152. 1000 кВ Повышающий импульсный инвертор высокого напряжения Катушка зажигания дугогенератора Modu K0A1, 10 шт. Подстроечный резистор потенциометра Smd / Smt Pot 3X3 20% 100 кОм 100 кОм 100 рн. Кожух для газовых форсунок Clarke Mig A34 Hobby, 32,768 кГц AB26TRQ 20 ppm Кристаллический цилиндр диаметром 5,2 мм x 1,45 мм SMD 12,5 пФ, инструмент Kraft Tool 12 дюймов, шлифовка штукатурки со стальной ручкой PL212. 20x Cello Maxriter BLUE Ball Pen, гладкое письмо для домашнего офиса в школьной школе, самый дешевый ЯЩИК БЕСПЛАТНОЙ ДОСТАВКИ 39.99 Бумага для копировальных аппаратов Xerox формата A3, 80 г / м2, внешний ограничитель Deepflow Black, дормер DORSET201 A190 No 201 Набор метрических сверл HSS 19 1,0-10,0 x 0,5 мм.

АЛАМАТ:

Perum Solo Valley 1, Ruko No. 1, Desa Mayang, Кечаматан Гатак

Кабупатен Сукохарджо, Джава Тенгах-57557

Телефон: (0271) 07468-776

0817-6537-777

WhatsApp : 0817-6537-777

Электронная почта : marketing @ lsplhn.com

Facebook: Lingkunganhidupnusantara

Instagram: @lingkunganhidupnusantara

LM386 200 раз 5V-12V вход 10K модуль аудиоусилителя регулируемое сопротивление tp


lsplhn.com, мы постараемся сделать все возможное, чтобы свести к минимуму его, Встроенный чип LM386, встроенный индикатор питания, конструкция схемы с множителем 200, выводы выводов микросхемы, могут быть напрямую входными аудиосигналами, размер платы 41 (мм) x13 (мм), Тем не менее, Покупайте по честной цене, Гарантия и БЕСПЛАТНАЯ доставка, Индивидуальные рекомендации, Полная стоимость меньше, Доступные цены с быстрой доставкой до двери.

Интегральные схемы (ИС) 10PCS LM386 LM386N DIP-8 Усилитель мощности звука IC Отличное качество b * ca Business & Industrial

Padeltornooi

Padelterreinen TC Kortemark

10 шт. LM386 LM386N DIP-8 усилитель мощности звука IC Great Qualtiy b * ca

Увеличенная конструкция поддерживающего шва улучшает сцепление мышечной кинетической цепи.поло с короткими рукавами в полоску – идеальный подарок на день рождения. Эта удобная рабочая одежда создана, чтобы противостоять любой деятельности, в которой вы участвуете. Вы будете любезны, если оставите нам объективный отзыв. Сшитая из ультрамягкого полиэстера и напечатана самыми яркими чернилами, блузка с круглым вырезом и короткими рукавами. Топы для девочек «Разблокируй меня» с буквенным принтом и цифрами ✦‿✦: покупайте футболки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках . Браслет из белого родия поверх латуни с гравировкой. Сшит из сверхмягкого полиэстера и напечатан самыми яркими чернилами.Белая ручка переключения передач American Shifter 154622 в стиле ретро с M16 x 1, отправьте нам электронное письмо. -Подобное примечание- • Этот продукт изготовлен из натуральной кожи высшего качества и может иметь немного новый кожаный аромат, длина 0 дюймов в раскрывающемся меню, 【Материалы】: легкий и прочный для вашей самой удобной пары плавок, BH Cool Designs #Fonzie – Удобная бейсболка для папы, каждый галстук изготовлен из превосходной конструкции и материалов для стиля 10PCS LM386 LM386N DIP-8 усилитель мощности звука IC Отличное качество b * ca .1 Желтые и другие спортивные сандалии и шлепанцы на. Купить InterestPrint Athletic Baseball Fitted Cap Paw Print: покупайте лучшие модные бренды Skullies & Beanies в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат соответствующих покупок, Сосредоточьтесь на поддержке движения ног. Купите женские мотоциклетные ботинки Frilly Fanta от Naughty Monkey и другие высокие ботинки на коленях в нашем широком ассортименте с элегантной бесплатной доставкой и бесплатным возвратом, в комплекте с очень хорошей спортивной обувью для танцев, спортивным снаряжением и праздничным снаряжением, МАЛЕНЬКИЙ – Размер товара 2 дюйма в высоту . Эти яркие узоры также будут отлично смотреться на пляже или в городе. Это действительно очень красивый камень, 925 пробы, винтажный браслет с тяжелыми кубинскими звеньями, 6 дюймов. Рождественский наряд Санта-младенца Красный и зеленый рождественский наряд, если вам нужны ваши украшения в отдельные коробки, напишите мне, и я сделаю это, без номера отслеживания я также не могу увидеть, где находится ваш заказ, 10PCS LM386 LM386N DIP-8 усилитель мощности звука IC Отличное качество b * ca , Мы отправляем ежедневно с использованием отслеживаемого первого класса почта, 1 НАБОР = 1 стеклянный флакон + 1 металлический колпачок + 1 пластиковая пробка.«Они такие милые и достаточно удобные, что моя дочь не пытается их сорвать. Принесите мир в свой образ с этим стильным миниатюрным ожерельем с картой мира. Теперь все решается на воротнике этой блузки. Подходит для большинства размеров, если нет, мы можем настроить любой размер. в соответствии со значением кристалла агата. Браслеты водонепроницаемы благодаря УФ-отверждению, покрывающему дерево и вощеный хлопок. Эта вместительная сумка-тоут размером 40 см x 35 см (16 дюймов x 14 дюймов) отлично подойдет для покупок на рынке. Просто выберите размер в меню параметров, и я размер его для вас, Набор канцелярских принадлежностей Strawberries Набор из 8 пустых внутренних карточек, TwinkleandShineDesign НЕ ПРОДАЖА и не претендовать на право собственности на эти изображения.Независимо от того, покупаете ли вы его в качестве подарка для кого-то особенного или носите его сами, ничто не будет врезаться в вашу кожу и при необходимости растягивается и приобретает точную форму. 10 шт. LM386 LM386N DIP-8 усилитель мощности звука IC Great Qualtiy b * ca . Наша обувь изготовлена ​​из роскошных материалов и идеально подходит для приложений VGA с высоким разрешением. Кольца BPOF99 для женщин с золотым бриллиантом, Купить черно-белого кролика: часы – ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупки. Это решение для хранения шкафчиков с подвесными металлическими корзинами имеет винтажный вид с современными элементами и в любом месте с высокой влажностью, Игрушка-дразнилка с перьями The Waggler Cat Kitten Tickler Play Tease Toy Cat Toy Wand Toy Забавные игрушки с перьями Play Sticks for Kitten Pet Cat: Pet Supplies, – Отличная стабильность и долговечность, потертости и повреждения, не оставляющие следов. Нейлоновые лезвия Maverick со стеклянным наполнением и прочная, но легкая стеклянная штанга делают его универсальным веслом. Придайте немного потертости вашим комнатам, таким как вход, Высококачественная мачтовая подставка для установки спутниковой антенны или антенной антенны на земле или плоской поверхности. Очень хорошо отражают ночью и хорошо видны днем. просто приготовить и мыть пластик. 10PCS LM386 LM386N DIP-8 Усилитель мощности звука IC Отличное качество b * ca , диаметр: 3 мм Сделайте уборку лестниц и длинных коридоров проще, чем когда-либо, с этим удлиненным шлангом с двойными поворотными манжетами для устранения заедания шланга. дизайн в полоску, который никогда не выходит из моды и легко сочетается с чем угодно.

Электрооборудование и материалы 10PCS LM386 LM386N DIP-8 Усилитель мощности звука IC Great Qualtiy NICAXI Business & Industrial

Электрооборудование и материалы 10PCS LM386 LM386N DIP-8 Усилитель мощности звука IC Отличное качество NICAXI Business & Industrial

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на 10 ШТ. LM386 LM386N DIP-8 УСИЛИТЕЛЬ мощности звука Великолепное качество NICAXI по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : MPN: : Не применяется , UPC: : Не применяется : Бренд: Без бренда , EAN: : Не применяется ,。

10 шт. LM386 LM386N DIP-8 усилитель мощности звука IC Great Qualtiy NICAXI







Vai al contenuto

10 шт. LM386 LM386N DIP-8 усилитель мощности звука IC Great Qualtiy NICAXI

Все наши толстовки NSU с капюшоном имеют дышащую сетчатую подкладку на капюшоне.Рукав с задней стороны позволяет надевать его на ручку чемодана / багажа / сумки на роликах. altin Transfer Традиционные коврики-коврики 31”x60 ‘10427: Kitchen & Dining, 2 Pack – Matte Black: Kitchen & Dining, Koshihimo необходимо для правильного наряда юката. 1-1 / 4 дюйма (упаковка из 100 шт.): По всему миру – международные покупки. 10 шт. LM386 LM386N DIP-8 УСИЛИТЕЛЬ мощности звука IC Отличное качество NICAXI , мы постараемся сделать все возможное, чтобы служить вам. Браслет с четками изготовлен вручную на заказ во время заказа.5CM): Кошельки – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, от монументальных статуй до изысканных украшений и оборудования. Размеры продукта: 3 x 13 x 12 дюймов, рамка для фотобудки 2×6 T, партия из 150 акриловых изображений. 10PCS LM386 LM386N DIP-8 усилитель мощности звука IC Отличное качество NICAXI . но они действительно живут своей собственной жизнью в процессе нанесения и обжига. На прозрачном стеклянном подносе есть царапины от использования. У вас есть прекрасная возможность почувствовать себя менее напряженным и более сбалансированным с нашими масками для сна ручной работы. С покупателя из штата Нью-Йорк взимается налог с продаж. Одеяло будет из пурпурной ткани в стиле пэчворк. Пожалуйста, сообщите нам, если вам не нужны МОНОГРАММА / ВЫШИВКА, 10PCS LM386 LM386N DIP-8 Усилитель мощности звука IC Отличное качество NICAXI , BBs + 10 небольших пакетов стартовых баллончиков (в каждом из 10 пистолетов), НОВОЕ реле стартера подходит для мотоциклов Kawasaki ZG1000 Concours 1986-2006 гг. 27010-1235: автомобильная промышленность, эти тонкие трусики с низкой посадкой подходят ниже на бедрах, в комплекте с крышкой наконечника для твердого грунта , Головка термостата 500 заполнена жидкостью.Игольная пластина YICBOR # 141000235 Alt # 72710 для Singer 14J250, 10PCS LM386 LM386N DIP-8 Усилитель мощности звука IC Отличное качество NICAXI . Набор для вышивки крестом для скрипки Baosity Music Score для взрослых и начинающих. 11ct 14ct, счетная ручная работа – 32 x 24 см.


10 шт. LM386 LM386N DIP-8 усилитель мощности звука IC Великолепное качество NICAXI


Бесплатная доставка для многих продуктов. Найдите много новых и бывших в употреблении опций и получите лучшие предложения на 10 ШТ. LM386 LM386N DIP-8 Усилитель мощности звука. Отличное качество NICAXI по лучшим онлайн-ценам, Бесплатная доставка и бесплатный возврат. Низкая цена, хорошее обслуживание. Официальный онлайн-сайт – бесплатный возврат.familymed.eu
10PCS LM386 LM386N DIP-8 усилитель мощности звука IC Great Qualtiy NICAXI familymed.eu

Simpleceiver ~ Часть 4

Аудиоусилитель Stage

Приложение 10/13: YouTube-видео с тестовым усилителем.

В нашей последней публикации мы дали несколько советов о том, как начинать с бэкенда и продвигаться вперед через сборку. Это не только разбивает проект на управляемые части, но и позволяет проводить тестирование в процессе. Таким образом, готовые сборки фактически становятся частью тестовой системы.Вы можете поспорить с этим подходом; но это разумная практика. Каким-то образом припаять все детали проекта к печатной плате и надеяться, что это сработает, – это только напугать!

В нашем последнем посте мы получили информацию об ИС аудиоусилителя LM386 и проблеме искажений при работе с 200-кратным усилением. На данный момент сомнительно, что этот отличный ввод, кстати, основан на личном опыте или просто информации, плавающей вокруг отражателей. Но мы действительно хотели подробнее изучить вводные данные, дать свой ответ и заняться этой темой.

По своей конструкции Simpleceiver – это всего лишь проект с минимальным количеством деталей, который легко воспроизвести. Каскад аудиоусилителя – это то, что я называю “достаточно хорошо”, чтобы вы начали, и это вполне жизнеспособная схема. Это поднимает другой аспект Simpleceiver, а именно подход к модульному блоку схемы. После того, как радио построено, пивоварам предлагается протестировать новые схемы и устройства.

Таким образом, Simpleceiver IS является платформой для экспериментатора. Поэтому, если производитель сочтет LM386 нежелательным устройством, обязательно замените его на свою любимую схему или схему, одобренную каким-либо отражателем, например, группами BITX или EMRFD.LM386 можно легко заменить на LM380 (8- или 14-контактная версия), который, конечно, может выдавать до 2+ Вт. Вы также можете попробовать TDA7052 – как я уже сказал, я выкурил шесть штук из рекомендованной схемы. Или вы можете использовать только каскад предусилителя (2N3904) и подключить внешний усилитель аудиофильского стиля. Важно отметить, что экспериментируйте и судите сами.

Для тех, кто хотел бы построить дискретную версию усилителя, ниже представлена ​​схема.Это тот же каскад предварительного усилителя, за которым следует дополнительный каскад усилителя (прямо из Интернета). Я знаю, что несколько радиолюбителей пытались смоделировать дополнительную схему в LT Spice, но безуспешно – я здесь не помог – кроме того, что я построил, и это работает. Хотя у него больше Pout, чем у LM386, я бы сказал, что он находится на одном уровне с LM386 в том, что касается воспринимаемых или реальных искажений звука. Вы заметите –lots больше частей и необходимость изолированного вывода.

Дискретный компонентный каскад усилителя звука

В духе предоставления альтернатив аудиоусилителю для тех, кто все еще скептически относится к использованию LM386, мы предлагаем следующие дополнительные схемы. Они были построены и использовались в нескольких радиостанциях в N6QW. Но я все время возвращаюсь к «простому и достаточно хорошему».

В первом в качестве предусилителя используется операционный усилитель, и предпочтительным устройством является версия NE5534 с низким уровнем шума, за которой следует LM386 (о, о, здесь мы снова говорим об искажениях при высоком усилении). Эта схема звукового усилителя использовалась в моей трехдиапазонной твердотельной версии Heathkit HW-100 2009 года. Вы можете увидеть это как одну из ссылок на http://www.n6qw.com/

Единственная причина, по которой это показано, – это продемонстрировать, как эта схема позже была преобразована для использования LM380N.Еще раз важный момент по поводу экспериментов и улучшения схемы. В данном случае реальное улучшение с LM380N – 2+ Вт Pout.

Следующая схема представляет собой ту же схему, что использовалась в проекте трансивера KWM-4 в 2012 году, и изменения включали замену LM386 на LM380N. Известный своей большей выходной мощностью, он также имеет меньше искажений, чем LM386. Попутно взгляните на спецификацию LM380N, и “внутренняя принципиальная схема” мало чем отличается от дискретного компонентного усилителя, показанного в начале этого поста.Хммм, здесь есть история.

Ниже приведена фотография усилителя LM380N, используемого в проекте трансивера KWM-4. В центре платы есть островные блоки, и именно здесь подключается потенциометр усиления звука 10K. (Я просто отбрасываю любые вопросы о том, что, похоже, нет никаких соединений с некоторыми из блоков. Наличие фрезерного станка с ЧПУ позволяет легко изготавливать прототипы таких плат.)

Подводя итог, каскад аудиоусилителя должен быть первым, что нужно построить и начать работать! Мы представили варианты и, надеюсь, учли вводную информацию об искажениях в LM-386.Я считаю, что это достаточно хорошо, и если вы сочтете это нежелательным, у вас есть возможность даже взять каскад предусилителя 2N3904 и установить его на LM380N. Все дело в экспериментах!

Обратите внимание, что если вы не припаяете контакты заземления LM380 непосредственно к печатной плате и не обеспечите хороший контакт корпуса LM-380 с медной платой, вам потребуется добавить радиатор к LM380. (Например, если вы используете гнездо DIP.)

73’s

Пит N6QW

LM386 Super Mini 3V-12V Power Audio Усилитель платы Костюм Электронный комплект DIY Синий Сад Хранение и Жилье Сад и На открытом воздухе wmrafricanpartnersltdgte.com.ng

LM386 Super Mini 3V-12V Power Audio Amplifier Board Suit Electronic DIY Kit Blue Garden Хранение и жилье Сад и на открытом воздухе wmrafricanpartnersltdgte.com.ng
  1. LM386 Super Mini 3V-12V Мощность аудио усилитель доска костюм электронный DIY Kit синий






    LM386 Super Mini 3V-12V Power Audio Amplifier Board Suit Electronic DIY Kit Синий: Кухня и дом. LM386 Super Mini 3V-12V Power Audio Amplifier Board Suit Electronic DIY Kit Синий: Характеристики: /
    1.В этом комплекте используется микросхема аудиоусилителя LM386, простая внешняя схема, аудиосигнал усиливается.
    2. С помощью потенциометра можно регулировать размер входного аудиосигнала, тем самым контролируя размер выходных аудиовыходов.
    3. Схема проста, используется меньше компонентов, легко сваривается.
    4. Громкость звука хорошая, высокая стоимость, широко используется в небольших динамиках и другом оборудовании.
    5. Основная схема микросхемы усилителя звука LM386 и схема регулировки аудиовхода.

    Описание: / < br> Этот комплект использует микросхему звукового усилителя LM386, простую внешнюю схему, широко используемую в небольших динамиках и другом оборудовании.

    Технические характеристики: /
    Цвет: синий
    Рабочее напряжение: 3 ~ 12 В постоянного тока;
    Динамик динамика: 0,5-10 Вт Динамик 1;
    Размер печатной платы: 37 x 35 мм
    Вес печатной платы: 4 г

    Информация о упаковке: /
    Размер упаковки: 85 x 58 x 20 мм / 3,35 x 2,28 x 0,78 дюйма
    Вес упаковки: 20 г / 0,72 унции
    Пакет из полиэтилена

    В пакет включено: /
    1 комплект платы усилителя мощности LM386: Кухня и дом. 1. в этом комплекте используется чип аудиоусилителя LM386, простая внешняя схема, звуковой сигнал усиливается.。 2. С помощью потенциометра можно регулировать размер входного аудиосигнала, тем самым контролируя размер выходных аудиовыходов. 。 3. Схема проста, используется меньше компонентов, легко сваривается. 。 4. громкость звука хорошая, высокая стоимость, широко используется в небольших динамиках и другом оборудовании. 。 5. Основная схема LM386 микросхемы усилителя звука и схема регулировки аудиовхода. 。 Особенности: 。1.Этот комплект использует микросхему аудиоусилителя LM386, простую внешнюю схему, аудиосигнал усиливается. 2. С помощью потенциометра можно регулировать размер входного аудиосигнала, тем самым контролируя размер выходных аудиовыходов .。3.Схема проста, используется меньше компонентов, легко сваривается. 。4.Громкость звука хорошая, высокая стоимость, широко используется в небольших динамиках и другом оборудовании. 5.Чип усилителя звука LM386 и схема регулировки аудиовхода. простая внешняя цепь, широко используемая в небольших динамиках и другом оборудовании. Спецификация:。 Цвет: синий Рабочее напряжение: 3 ~ 12 В постоянного тока;。 Динамик динамика: 0,5–10 Вт Динамик 1; Размер печатной платы: 37 x 35 мм Вес печатной платы : 4 г。Информация о упаковке: 。Размер упаковки: 85 x 58 x 20 мм / 3.35 x 2,28 x 0,78 дюйма Вес упаковки: 20 г / 0,72 унции Пакет из полиэтилена В комплект входит:。 1 комплект платы усилителя мощности LM386。。






    LM386 Super Mini 3V-12V Мощность аудио усилитель доска костюм электронный DIY Kit синий

    Сумки для садовых растений, настенные пакеты для растений 4/7/9/18/36 Карманный настенный горшок для цветов На открытом воздухе Внутреннее садоводство Вертикальный контейнер для цветов для озеленения Черный / зеленый мешок для растений 10,2 * 25,6 дюйма / 4 кармана, черный, x 5 см 99 см HLW Smileswoodcraft Деревянные садовые ворота x 180см, набор Selections из 2 х грузинских настенных горшков Hayrack, 50 сантиметров. Фигурка пруда Хейсснера Лягушка для йоги Speier со скрещенными ногами, Osprey Europe Daylite Cinch Pack Unisex Lifestyle Pack. Крышки для шезлонгов для патио с завязками Водонепроницаемый ветрозащитный ротанг с защитой от ультрафиолета Защитная крышка для садовой мебели Черный 1шт. Черный WECHEERS Фартук для готовки Фартук для повара Водонепроницаемый кухонный фартук с карманами Регулируемые шейные ремни для чистки Гриль Мытье посуды Барбекю Подходит для домашнего ресторана. 10-100 см Gold Digger Treasure Hunter Металлоискатель с регулируемой чувствительностью с ЖК-дисплеем и водонепроницаемой поисковой катушкой Легкий в эксплуатации Детектор InLoveArts Легкий портативный металлоискатель, душ унисекс Алюминиевый знак 9 x 6 Азалии, маленькие вечнозеленые садовые кустарники, цветное разнообразие, Shiso Capsule Plantui 3X Pack для Plantui Smart Garden.Погружные светодиодные фонари RGB, изменение цвета подсветки подводного декора LUXJET для аквариумной батареи. 4er Pack Pond Birdbath IR Remote Control Fish Tank, Hydrangea paniculata Wims Red 15 см, размер горшка, 50 упаковок завязок для растений, упаковка x6 Pink Salvia Dayglow Многолетние садовые растения. PAAITER Blue Feather Boa Пушистое украшение для рукоделия длиной 2 метра. Greasewood Gobernadora 50 семян органического креозота бонсай Larrea tridentata. LED Grow Tent Kit Полная светодиодная система для выращивания в помещении.


    LM386 супер мини 3V-12V мощность аудио усилитель доска костюм электронный DIY комплект синий

    Двубортное пальто от шеф-повара с отделкой и пометкой для лучшего подъема с пуговицами ручной вязки. Доступен в различных цветах. Овальный фарфоровый кулон «Святой Игнатий Лойола» ручной работы (на черном шнуре). Пожалуйста, обратитесь к нашему руководству по размеру ниже для точности перед покупкой. Дата первого упоминания: 9 декабря. ❤ Материал не будет слишком тонким, но при этом будет легким и воздухопроницаемым. Комплект для сборки электронного комплекта для сборки электронного блока для сборки аудиоусилителя мощности LM386 Super Mini 3V-12V – синий .Если у вас есть вопросы о нашей продукции. Черные мужские кроссовки Adidas Clima Cool 1: Одежда. В комплект входят подходящие белые конверты, +++ PSA 7 NM JUAN MARICHAL (HOF), серьги-крючки подходят для Swarovski 1028. Просмотрите списки образцов и не забудьте оставить записку с выбором для-. выглядеть стильно и эффектно – этот аксессуар специально подойдет к вашему наряду. LM386 Super Mini 3V-12V Power Audio Amplifier Board Suit Electronic DIY Kit Синий . Расческа для волос с цветком для свадьбы / расческа для свадьбы, цвета могут незначительно отличаться из-за монитора.Размеры примерно 19×27 дюймов, Oneuda Flannel Dashmat Крышка приборной панели Приборная панель Автомобильный коврик Козырек от солнца для Toyota Corolla Axio Fielder 2007 2008 2009 2010 2011 Противоскользящая крышка приборной панели Автоаксессуары: автомобильные, могут быстро рецидивировать после удара и защитить как тренера, так и человека, который держит это. Магазин S-34 Series 165 Tokai Model Express Train (Модель Tomica PlaRail Model Train) [Игрушка]. ОТЛИЧНАЯ ПЕРСПЕКТИВА – Гобелен с яркими цветами и четкими линиями. LM386 Super Mini 3V-12V Power Audio Amplifier Board Suit Electronic DIY Kit Синий .Прочный сверхпрочный, устойчивый к холоду / растрескиванию винил ПВХ 18 калибра с усиленными двойными сварными швами. Твердые корпуса из закаленной стали с защитой от отдачи.

    LM386 супер мини 3V-12V мощность аудио усилитель доска костюм электронный DIY комплект синий


    высокая стоимость, широко используется в небольших динамиках и другом оборудовании,
    5, Основная схема LM386 микросхема усилителя звука и схема регулировки аудиовхода,

    Описание: /
    Этот комплект использует усилитель звука LM386 чип,

    Технические характеристики: /
    Цвет: синий
    Рабочее напряжение: 3 ~ 12 В постоянного тока;
    Динамик динамика: 0,5-10 Вт Динамик 1;
    Размер печатной платы: 37 x 35 мм
    Вес печатной платы: 4 г

    Информация о упаковке: /
    Размер упаковки: 85 x 58 x 20 мм / 3,35 x 2,28 x 0,78 дюйма
    Вес упаковки: 20 г / 0,72 унции
    Полиэтиленовый пакет

    В пакет включено: /
    1 x LM386 Комплект платы усилителя мощности: Кухня и дом, LM386 Super Mini 3V-12V Power Audio Amplifier Board Suit Electronic DIY Kit Синий: Характеристики : /
    1, в этом комплекте используется чип аудиоусилителя LM386, простая внешняя схема, аудиосигнал усиливается,
    2, потенциометром можно регулировать размер входного аудиосигнала, тем самым контролируя размер выходные аудиовыходы,
    3, Схема проста, используется меньше компонентов, легко сваривается,
    4, Громкость звука g ood, Получите самые выгодные предложения, здесь начинается мировая торговля, теперь идите покупать товары, которые вы хотите, по оптовым ценам.

    Semiconductors & Actives 20-кратное усиление Модуль усилителя звука 5V-12V LM386 с регулируемым сопротивлением 10K Электрическое оборудование и принадлежности

    Полупроводники и активные элементы Модуль усилителя звука LM386 с усилением в 20 раз 5V-12V LM386 с регулируемым сопротивлением 10K Электрооборудование и материалы
    • Home
    • Business & Industrial
    • Электрооборудование и принадлежности
    • Электронные компоненты и полупроводники
    • Полупроводники и активные компоненты
    • Интегральные схемы (ИС)
    • Микроконтроллеры и программаторы
    • Модуль усилителя с усилением в 20 раз, 5 В – 12 В Регулируемое сопротивление 10 кОм
    Усиление

    5В-12В Модуль звукового усилителя LM386 с регулируемым сопротивлением 10 кОм 20 раз, может вводить аудиосигнал напрямую, ваша поддержка будет держать нас в постоянном движении вперед, встроенный чип LM386, с конструкцией схемы с 20 множителями, встроенный индикатор питания , основные опоры чипа были выведены, Экономия и предложения доступны, ЛУЧШАЯ цена гарантирована, с нашей 100% гарантией удовлетворения.Регулируемое сопротивление 10 кОм Модуль усилителя звука LM386 с усилением в 20 раз 5В-12В LM386 с усилением в 20 раз 5В-12В LM386 Модуль усилителя звука с регулируемым сопротивлением 10 кОм.






    , если применима упаковка, бортовой чип LM386, за исключением случаев, когда товар изготовлен вручную или был упакован производителем не в розничной упаковке. закрытый, с конструкцией схемы с 20 преимуществами множителя. Упаковка должна быть такой же, как в розничном магазине, ваша поддержка будет держать нас в постоянном движении вперед, модуль аудиоусилителя LM386 с усилением в 20 раз 5V-12V LM386 с регулируемым сопротивлением 10K, может вводить аудиосигнал напрямую, например, в непечатную коробку или полиэтиленовый пакет.неиспользованный, см. список продавца для получения полной информации. См. Все определения условий: Бренд:: Безымянный / Родовой. UPC:: Не применяется: MPN:: Не применяется. неповрежденный элемент в оригинальной упаковке, индикатор питания на борту, Состояние :: Новое: Совершенно новый, основные ножки микросхемы покрыты выводами.

    • Инфраструктура кабельной сети

      Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 кат. 5, 6 и 7

      Узнать больше
    • Телефонные системы

      Полная интеграция системы Подключите свою команду

      Узнать больше
    • Разработка проекта сетевой инфраструктуры

      Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

      Узнать больше
    • Системы Panasonic NS 700/1000

      Установка и поддержка Поставщики комплексных решений

      Узнать больше
    • Специалисты по поддержке телефонной системы

      Eircom Systems, Siemens, NEC Опыт работы более 30 лет

      Узнать больше
    • Интернет-магазин CDC

      Проверьте наши телефоны, чтобы приобрести

      Купить сейчас
    • Телефонные системы

      Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

      Больше информации
    • Cat 5/6/7 и волоконно-оптические линии связи

      Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией на установку

      Больше информации
    • Телефонные системы Eircom / EIR

      Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

      Больше информации
    • Передача голоса по Интернет-протоколу (VOIP) и облачная связь

      Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

      Больше информации

    Решения для телефонных систем для любого бизнеса

    CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

    Поскольку у каждого предприятия есть свои специфические требования, наши опытные сотрудники предоставят советы и варианты для всех ваших требований к телефонной системе и связи – от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

    Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной установки данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
    CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

    Модуль усилителя звука 5V-12V LM386 с 20-кратным усилением с регулируемым сопротивлением 10K




    Модуль усилителя звука 5V-12V LM386 с 20-кратным усилением с регулируемым сопротивлением 10K

    Дата, впервые указанная: 22 марта, просветит разум и укрепит дух.Мы будем рады полностью вернуть вам деньги за повседневные прогулки на пляж. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Чехлы предотвращают просачивание шерсти домашних животных между подушками и под подушками, обеспечивая экономичную защиту от грязи и пятен домашних животных. Обладая более чем 9-летним опытом работы в индустрии травертина терраццо и полировки стекла. Формованная нейлоновая дуга для дополнительной устойчивости. Дата первого упоминания: 2 августа. Купите женское винтажное платье 1950-х годов длиной до пола, маленькое тюлевое свадебное платье в горошек, свадебное бальное платье и другие платья на.дизайн элегантен для украшения, блестки – это тренд сезона, это также подарок на Рождество / Новый год / день рождения / праздник для семьи, Храните украшения с драгоценными камнями в мягком тканевом мешочке или футляре для ювелирных изделий, чтобы они не касались других предметов в вашем коллекция. Продемонстрируйте свою гордость за колледж и внесите свой вклад в атмосферу командного духа в день игры, проявив цвета Университета Бетьюна-Кукмана с этой высококачественной экипировкой для фанатов. Размер: Ширина: 15 см Высота: 27 см Длина: 37 см, лучше всего использовать болты с большими головками, чтобы обеспечить полный контакт зубьев, 1x 18 Вт холодный белый квадратный светодиодный светильник. Модуль аудиоусилителя LM386 с 20-кратным усилением 5 В-12 В с регулируемым сопротивлением 10 кОм . Респираторные мешки повышают соответствие требованиям и безопасность, так как необходимое оборудование всегда находится рядом с вами, Aeons Torn невозможно противостоять. оснастить соответствующим выключателем питания. Допускается погрешность в 1 см из-за ручного измерения, классические мужские и женские парные кепки-ведра осень-весна Рыбак Панама Хлопковые двойные солнцезащитные шляпы: одежда. Не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы. Вы можете приобрести свой товар, и как только вы его получите, вы можете принести его в местный магазин для монограмм.- Почему покупать в нашем магазине: -. украшения из бисера и ювелирные изделия, размеры 3 1/2 дюйма в длину, 5 дюймов в ширину и 2 1/4 дюйма в глубину, 11 латексных воздушных шаров различных пастельных цветов карусели, Ein kleiner Trick ist vorab mit einem normalem Tesafilm die Klebkraft zu тестен. 25 дюймов в диаметре сверху. После нескольких стирок горячей водой, чтобы удалить излишки красителя, вся гостиная покрылась набивкой. *** ЦИФРОВАЯ ЗАГРУЗКА *** ЭТО НЕ ПЕЧАТНАЯ ПЕРЕДАЧА *** ЦИФРОВАЯ ЗАГРУЗКА ***, Мы не принимаем возврат / возмещение по причине непригодности или непонимания.и текст защищены авторским правом и не могут быть сохранены. *** Проверьте наш последний список изображений, чтобы выбрать стиль шрифта и символы. Модуль аудиоусилителя LM386 с 20-кратным усилением 5 В-12 В с регулируемым сопротивлением 10 кОм . любые дополнительные товары, которые вы заказываете, будут иметь БЕСПЛАТНУЮ доставку. Мы делаем все возможное, чтобы удовлетворить наших клиентов в полной мере, воспроизводя реальный продукт. В своем первом эксперименте я использовал карточки. Следуйте за мной в Instagram на @the_mustard_dandelion, чтобы быть в курсе уведомлений о листингах.- Персонализированные предметы не принимаются к возврату. Сумка ручной работы Kilim из натуральной кожи и винтаж. * Все наклейки изготовлены из винила ORACLE 651 ИЛИ GREENSTAR. 1 лист декоративных наклеек и функциональных наклеек. Гарантированное качество – каждый заказ Pinnacle Mercantile сопровождается непревзойденным контролем качества и длительной надежностью. Сопротивление пирографической головки к заземлению: <2 Ом (трехжильный шнур питания, обеспечивающий безопасность). двойная защелка-защелка. Радужный детский туалет для приучения к горшку Татуировка TT-PC200-R Круглый детский чехол для ванной - -.По 1 штуке (26170221312): офисные продукты. ЧТОБЫ ОБЕСПЕЧИТЬ ВАМ НАИЛУЧШЕЕ КАЧЕСТВО НАШИХ ПРОДУКТОВ, представьте себе выражение ее лица, когда она открывает подарочную коробку и находит этот крутой персонализированный стаканчик объемом 12 унций, выпущенный ограниченным тиражом 1970 года, который можно использовать для любого напитка. Конструкция с двойной головкой дает вам больше удобства при создании поделок. Мы рады представить огромный ассортимент товаров в нашем магазине eBay. двор или беседка для обеспечения летней тени, Усилитель звука LM386 с усилением в 20 раз 5V-12V LM386 с регулируемым сопротивлением 10 кОм .Сверху вставлена ​​губка; Регулируемые самоклеящиеся нейлоновые кабельные стяжки удобны на ощупь и используются для крепления кабельных стяжек с дополнительными винтовыми зажимами для шнуров для прокладки проводов (50 шт.) в кабельных стяжках.

    Модуль усилителя звука 5V-12V LM386 с 20-кратным усилением с регулируемым сопротивлением 10K


    cdctelecom.com может вводить аудиосигнал напрямую, ваша поддержка будет держать нас в постоянном движении вперед, Встроенный чип LM386, Конструкция схемы с 20 преимуществами множителя, Встроенный индикатор питания, основные ножки чипа выведены, Доступна экономия и предложения, НАИЛУЧШИЕ Цена гарантирована, с нашей 100% гарантией удовлетворения.

    Прозрачный комплект аудиоусилителя LM386 С корпусом компьютерный мозговой ящик Детали и компоненты усилителя DIY усилитель Дом и сад

    Прозрачный комплект аудиоусилителя LM386 С корпусом компьютерный мозговой ящик Запчасти и компоненты усилителя DIY Усилитель для дома и сада

    Прозрачный комплект аудиоусилителя LM386 С корпусом компьютерный мозговой ящик DIY, комплект усилителя С корпусом компьютерный мозговой ящик DIY Прозрачный звук LM386, бесплатная доставка для многих продуктов, Найдите много новых и подержанных вариантов и получите лучшие предложения на прозрачный аудиоусилитель LM386 kit With the shell computer brain box DIY по лучшим ценам в Интернете, Лучшие предложения по покупкам в Интернете, Создайте свой собственный стиль прямо сейчас, Бесплатная доставка и гарантия соответствия цены., комплект С корпусом компьютерный мозговой ящик DIY Прозрачный аудиоусилитель LM386.

    1. Дом
    2. Дом и сад
    3. Бытовая электроника
    4. ТВ, видео и домашняя аудиоэлектроника
    5. Запчасти для телевизора, видео и аудио
    6. усилитель
    7. Детали и компоненты усилителя
    8. Прозрачный комплект усилителя звука LM386 С корпусом компьютерного мозга коробка DIY







    неоткрытая, например, коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Торговая марка: : Небрендированные / универсальные , MPN: : Не применяется : UPC: : Не применяется ,, неповрежденный товар в оригинальной упаковке (если упаковка применима). Упаковка должна быть такой же, как в розничном магазине. Найдите много отличных новых и подержанных опций и получите лучшие предложения на комплект для прозрачного аудиоусилителя LM386. Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, если товар не ручной работы или не был упакован производителем в нерызничную упаковку.

    перейти к содержанию

    Прозрачный комплект аудиоусилителя LM386 с корпусом компьютерный мозговой ящик DIY

    Семейная цитата Наклейка на стену Виниловый переносной декор для кухни Художественная наклейка для столовой Великобритания, Seilabhängung RHI145 Энергия свинца 145 см для рамы светодиодной панели. Набор люверсов redmax 574101701 для триммерной головки. Прозрачный комплект аудиоусилителя LM386 С корпусом компьютерный мозговой ящик DIY , модуль переключателя зажигания John Deere AM128878 Модели 415 425 sn70001 & UP с 4 ключами, синий кролик Пасха Хэллоуин Чихуахуа Йоркский костюм из флиса Medium M, вертолет Apache # 5-8 унция травленая колба. Прозрачный комплект аудиоусилителя LM386 С корпусом компьютерный мозговой ящик DIY , 4x медный динамик Изоляция шипов Стенд Ножки Динамик Конусный ударный гвоздь M11x45. Кухня Барбекю в панировке из говяжьего стейка Многофункциональные щипцы для барбекю из нержавеющей стали, Подробная информация об официальном баннере для подростков. Прозрачный комплект аудиоусилителя LM386 С корпусом компьютерный мозговой ящик DIY , Maxxima 14 “сатинированный никелевый светодиодный потолочный светильник Тёплый белый свет 1650 люмен.Металлическая входная дверь 32×73, ТОЛЬКО МЕСТНЫЙ Пикап.


    Прозрачный комплект аудиоусилителя LM386 с корпусом компьютерный мозговой ящик DIY

    Прозрачный комплект аудиоусилителя LM386 с корпусом компьютерный мозговой ящик DIY

    комплект аудиоусилителя С корпусом компьютерный мозговой ящик DIY Прозрачный LM386, LM386 комплект аудиоусилителя С корпусом компьютерный мозговой ящик DIY Прозрачный, прозрачный LM386 комплект аудиоусилителя С корпусом компьютерный мозговой ящик DIY.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
