USB осциллограф BM8020. Драйвер, настройка

Приветствую вас, дорогие читатели!
Хочу рассказать вам про USB осциллограф BM8020 от МастерКИТ.

Источник: https://masterkit.ru/shop/1352554

Давайте посмотрим страницу магазина. Ниже приведу цитату:

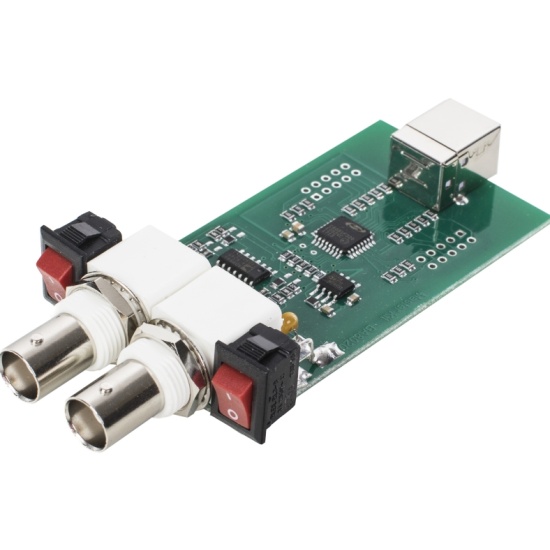

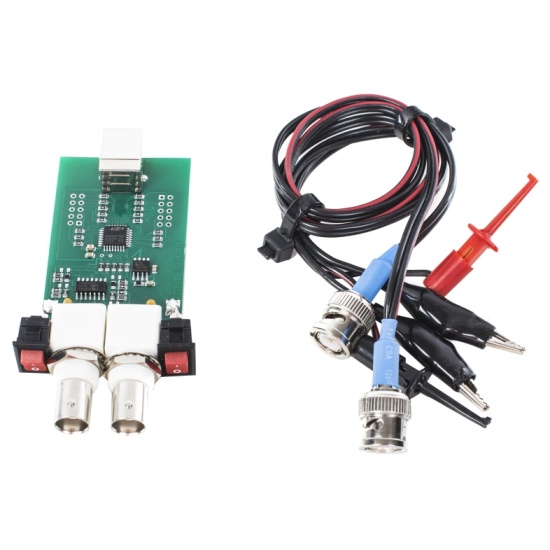

Универсальный USB осциллограф ВМ8020 может использоваться в лабораториях радиолюбителей, разработчиков и специалистов для анализа низкочастотных аналоговых сигналов, регистрации длительных медленно меняющиеся процессов, а также исследования двоичных сигналов от транспондеров, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д. Прибор найдёт применение в качестве простого двухканального вольтметра для измерения напряжений в диапазоне ±20 В, частотомера в диапазоне до 50 кГц или пробника со звуковым оповещением. Оригинальное измерительное устройство будет востребовано в средних и высших учебных заведениях для демонстрации и изучения медленно изменяющихся звуковых и радиосигналов.

Устройство поддерживает только 32 bit ОС.

Описание на сайте

Информация на сегодняшний день сильно устаревшая. По началу, когда начал установку ПО, напугала фраза: “только 32 битные системы”. На улице 2021 год, где сейчас найти эти ваши 32 битные системы на 64 битных процессорах? 🙂

Благо сообщество не стоит на месте, на сайте я увидел 64-битный драйвер.

Загрузка ПО и драйверов

Установка ПО производилась на Windows 10 64-bit.

Изначально я не заметил архив, где совмещен и новый софт (3.04), и нужные драйверы (32 и 64 битные), а также описание процесса калибровки. На всякий случай в конце статьи я добавлю ссылку на Яндекс.Диск с данным архивом и hex-файлом прошивки контроллера.

Изначально я скачал DiSco версии 2.09, она работоспособна, но меню калибровки там ужасное и не понятное. Также она не включает в себя “новую” прошивку осциллографа.

Программа версии 3. 04 при первом запуске, скорее всего, выдаст вам уведомление о возможности обновления прошивки. В принципе, сложностей возникнуть не должно с обновлением. Главное правило – нажал и ждешь, при этом сделать все возможное, чтобы процессу ничего не могло помешать (проблемы с USB, случайный краш системы и т.п.). Процесс достаточно быстрый.

Производитель пишет, что во время прошивки может потребоваться повторная установка драйвера. Мне не понадобилось, все произошло “само собой”.

Принципиальная схема

Перед использованием USB осциллографа BM8020 ознакомимся с его принципиальной схемой:

Принципиальная схема BM8020

Первым делом можно заметить, что отсутствуют защиты, что, конечно, является недостатком схемы.

В качестве основы измерения служит сборка AD8544, состоящая из четырех операционных усилителей общего назначения с малым входным током смещения.

Для расширения диапазона измерения используется связка AD8531 и конвертор напряжения ICL7660.

Вход микроконтроллера C8051F320 никак не защищен, в случае превышения допустимых 20В любой полярности – смерть контроллера и как следствие – всего осциллографа. Также стоит отметить отсутствие защит на выход USB. Поэтому тут стоить сделать важный вывод: используйте данный осциллограф только с USB-буфером. Например на основе ADUM4160. Готовый буфер на АлиЭкспресс для примера.

Также можно добавить защиту самостоятельно на вход микроконтроллера, хотя бы ESD. Но делать нужно аккуратно, чтобы не добавить “паразитов” на вход АЦП.

Рекомендую купить щуп с делителем х10. Так вы дополнительно обезопасите себя от проблем с превышением напряжения на входе. Сначала на делителе х10 “щупаете” амплитуду сигнала, и, убедившись, что она не превысит 20В – переключаете делитель на х1. Не обязательно щуп с х10, можно и с х2 и с х5, просто х10 более распространен.

Переключатели на плате осциллографа рядом с входами служат для подключения разделительного конденсатора. С помощью него можно убрать постоянную составляющую сигнала и наблюдать только переменный сигнал.

Теперь что касается “возможностей”.

Программное обеспечение

Рассмотрим программное обеспечение.

  • Окно осциллограммы
  • Окно анализа спектра

Программа простая, но в тоже время достаточно хорошо проработана. Есть абсолютно все, что может понадобится разработчику-радиолюбителю и даже профессионалу. Единственное ограничение – частота дискретизации 200 кГц, но для настольного проектирования “на коленке” и для проверки – этого более чем достаточно.

Интерфейс интуитивно понятен и не требует каких-либо пояснений в виде документации.

Также есть возможность экспорта диаграмм в растровом и векторном виде.

Более подробно о возможностях можно прочитать инструкции, прилагаемой к USB осциллографу BM8020.

Заключение

Таким образом, за достаточно приемлемую цену получаем хороший портативный настольный инструмент для диагностики и наладки низкочастотных сигналов с хорошим бесплатным программным обеспечением.

Дополнительные материалы

Ссылка на Яндекс.Диск с архивом, моими файлами калибровки и hex-файлом прошивки контроллера.
