RDC2-0050, Усилитель мощности класса D с цифровым входом I2S, 175Вт Stereo, TAS3251

RDC2-0050 спроектирован на микросхеме TAS3251 от Texas Instruments и обеспечивает действительно высокое качество звука Ultra-HD с эффективностью класса D.
Это первое мощное однокристальное решение в области высококачественного воспроизведения Hi-Res аудио.
Цифровой интерфейс на входе оснащен высокопроизводительным ЦАП Burr-Brown ™, а выходной каскад представляет собой усилитель мощности класса D оснащенный улучшенной встроенной обратной связью и фирменной высокоскоростной коррекцией ошибок управления затворами выходного каскада, которая обеспечивает сверхнизкие искажения и минимальный уровень  шума во всём звуковом диапазоне. Технология PurePath.
В качестве источника аудиосигнала можно использовать любой модуль с выходным сигналом I2S.
Для подключения внешних элементов управления (кнопок, переменных резисторов …), а также активации усилителя RDC2-0050 рекомендуем использовать управляющий элемент RDC2-0051 Master подключаемый к усилителю с помощью шины I2C.
С помощью этого модуля и ПО ChipStudio можно легко создать проекты с регулировкой громкости и многополосным эквалайзером с одним или двумя усилителями на TAS3251.
Для обеспечения высококачественного высокоэффективного усиления звука требуется простой пассивный фильтр демодуляции цифрового сигнала. Это могут быть: один модуль LCF01 или два LCF05. Внимание! Фильтры приобретается отдельно.
Для охлаждения микросхемы применяются стандартные радиаторы для компьютерных видеокарт размером 40x40 мм. На плате сделаны два отверстия для пристегивания и прижиму радиаторов к микросхеме усилителя. Рекомендуем использовать кулер  (приобретается отдельно)из нашего ассортимента или любой другой с аналогичным способом крепления.

Технические характеристики

Выходная мощность каждого канала
Rн=4Ом, Uпит=36В  – 140Вт
Rн=3Ом, Uпит=36В  – 175Вт
Отношение сигнал/шум >108дБ
Кни
Аудио вход – I2S, 32 kHz, 44.1 kHz, 48 kHz, 96 kHz
Интерфейс управления – I2C
Напряжение питания DC – 12 … 36В, 15A


Схема

Назначение разъемов

Схема подключения к SuperPrime с помощью RDC2-0051 Master

Все возможные регулировки настраиваются с помощью ChipStudio.

Схема подключения к SuperPrime с помощью RDC2-0032

Подключив все модули согласно рисунку можно получить USB/DAC с качеством воспроизведения Hi-Res и мощностью на выходе до 175Вт на канал.
Аппаратно регулируются громкость воспроизведения и баланс, а также активирована функция MUTE. Прошивка модуля RDC2-0032 – заводская.

Проект "N7 digital power amplifier TAS325x2"

Подключение сразу двух усилителей мощности TAS3251 к USB/I2S транспорту "SUPER PRIME" с помощью RDC2-0032 можно посмотреть в нашем репозитории на github

RDC2-0034 All-in-One, Усилитель мощности класса D. TPA3255, PurePath, 315Вт Stereo или 600Вт Mono, полный комплект

RDC2-0034 All-in-One это полный комплект-конструктор для сборки высокопроизводительного усилителя мощности класса D, который совмещает истинное качество звука премиум-класса с высоким КПД класса D.
Усилитель построен на микросхеме TPA3255. Это четырехканальный аналоговый чип с цифровым усилителем Power Stage, предназначенный для работы с 4-омными громкоговорителями мощностью до 150 Вт на канал.
Он имеет усовершенствованную интегрированную конструкцию обратной связи и исправление ошибок драйвера высокоскоростного шлюза (PurePath ™ Ultra-HD). Эта технология обеспечивает сверхнизкие искажения в звуковом диапазоне и превосходное качество звука. RDC2-0034 All-in-One на производстве сконфигурирован для работы с двумя каналами, включенными по мостовой схеме (BTL). На аналоговый вход усилителя можно подавать как несимметричный так и симметричный (дифференциальный) сигнал.
В качестве предварительных усилителей рекомендуем (приобретаются отдельно):
- RDC1-0034a, дифференциальный, высокопроизводительный предварительный усилитель на OPA1632
- RDC1-0048, усилитель с низким уровнем шума на NE5532
- RDC2-0058, предварительный усилитель - темброблок на ADAU1761

Для охлаждения микросхемы применяются стандартные радиаторы для компьютерных видеокарт размером 40x40 мм. На плате сделаны два отверстия для пристегивания и прижиму радиаторов к микросхеме усилителя.

Рекомендуем использовать кулер  (приобретается отдельно) из нашего ассортимента или любой другой с аналогичным способом крепления.

Технические характеристики BTL

Выходная мощность каждого канала
Rн=8Ом, Kни=1%, Uпит=48В  – 150Вт
Rн=4Ом, Kни=1%, Uпит=48В  – 250Вт
Rн=8Ом, Kни=10%, Uпит=48В  – 190Вт
Rн=4Ом, Kни=10%, Uпит=48В  – 300Вт
Отношение сигнал/шум – 111дБ
Динамический диапазон – 113дБ
Размер платы, мм; 103 х 88

Схема

Назначение разъемов

Усилитель RDC2-0034 All-in-one можно сконфигурировать для работы в четырех режимах:

1. Двухканальный усилитель с симметричными входами. Мостовая схема включения нагрузки. BTL (Bridge-Tied Load).


Так выпускается с производства. Самая распространённая схема включения. Каналы попарно объединяются мостом. В этом включении получаем мощный стерео усилитель с дифференциальными входами.
Технические характеристики  BTL
Выходная мощность каждого канала
Rн=8Ом, Kни=1%, Uпит=48В  – 150Вт
Rн=4Ом, Kни=1%, Uпит=48В  – 250Вт
Rн=8Ом, Kни=10%, Uпит=48В  – 190Вт
Rн=4Ом, Kни=10%, Uпит=48В  – 300Вт
Отношение сигнал/шум – 111дБ
Динамический диапазон – 113дБ

Схема включения и конфигурации 2 x BTL Stereo.

2. Четырехканальный усилитель с несимметричными входами. SE (Single Ended). Квадро

В этой конфигурации к плате можно подключить сразу четыре источника аудио сигнала. Это могут быть фронтальные и тыловые колонки домашнего кинотеатра или  двухполосная активная стерео система, где на низкие и высокие частоты используется собственный канал усилителя.
Технические характеристики SE
Выходная мощность каждого канала
Rн=4Ом, Kни=1%, Uпит=48В  – 70Вт
Rн=4Ом, Kни=10%, Uпит=48В  – 90Вт
Rн=2Ом, Kни=10%, Uпит=48В  – 148Вт
Отношение сигнал/шум – 101дБ
Динамический диапазон – 101дБ

Схема включения и конфигурации 4 x SE.

3. Одноканальный усилитель с симметричным входом. Параллельно-мостовая схема включения нагрузки.


PBTL (Parallel Bridge-Tied load) Максимальная мощность в одном канале. Четыре канала попарно объединяются в два моста включенные параллельно.
Технические характеристики  PBTL
Выходная мощность одного канала
Rн=4Ом, Kни=1%, Uпит=48В  – 300Вт
Rн=2Ом, Kни=1%, Uпит=48В  – 480Вт
Rн=4Ом, Kни=10%, Uпит=48В  – 380Вт
Rн=2Ом, Kни=10%, Uпит=48В  – 600Вт
Отношение сигнал/шум – 114дБ
Динамический диапазон – 114дБ

Схема включения и конфигурации PBTL.

4. Два канала SE плюс один канал BTL. Схема 2.1

Схема особенно популярна в стереосистемах с сабвуфером.
Технические характеристики  2.1
Выходная мощность стерео каналов
Rн=4Ом, Kни=1%, Uпит=48В  – 70Вт
Rн=4Ом, Kни=10%, Uпит=48В  – 90Вт
Rн=2Ом, Kни=10%, Uпит=48В  – 148Вт
Отношение сигнал/шум – 101дБ
Динамический диапазон – 101дБ
Выходная мощность канала для сабвуфера
Rн=8Ом, Kни=1%, Uпит=48В  – 150Вт
Rн=4Ом, Kни=1%, Uпит=48В  – 250Вт
Rн=8Ом, Kни=10%, Uпит=48В  – 190Вт
Rн=4Ом, Kни=10%, Uпит=48В  – 310Вт
Отношение сигнал/шум – 111дБ
Динамический диапазон – 113дБ

Схема включения и конфигурации 2.1 (2xSE + 1 BTL).

Обсудить и задать вопросы на нашем форуме


Классы усилителей мощности - invask.ru

Классы усилителей мощности

В зависимости от режима работы выходного каскада различают несколько классов усилителей мощности.



Класс A



Класс A - линейный, усиление происходит на линейном участке ВАХ (вольт-амперной характеристики), отсутствие переходных искажений, но низкий КПД (10-20%), т. е. данный класс неэкономичный в смысле расходования энергии и нагрева.



Класс В


Класс В - лампы или транзисторы работают в ключевом режиме, т.е. усиливают только свою полуволну сигнала в линейном режиме. Это как бы 2 отдельных класса А (для каждой полуволны свой). Высокая экономичность, но возрастают переходные искажения за счёт неидеальности "стыковки" верхней и нижней полуволн сигнала.



Класс С


Этот класс усиления применяется только в ВЧ технике, т.к. для звуковой техники он малопригоден из-за больших переходных искажений сигнала. Рабочая точка выходного каскада смещена далеко за пределы области отсечки так, что транзистор открывается только при максимумах входного сигнала. В ВЧ схемах правильная форма сигнала восстанавливается на нагрузке - резонансном контуре. Эффективность данного усилителя очень высока.



Класс AB


Класс AB - компромиссный: за счёт начального смещения уменьшаются переходные искажения сигнала ("стыковка" ближе к идеальной), но теряется экономичность и возникает опасность сквозного тока, потому что транзистор (лампа) противоположного плеча полностью не закрывается.



Класс D


 класс D - это особый класс усилителей мощности на основе ШИМ (широтно-импульсной модуляции). Выходные элементы работают полностью в ключевом режиме. Сигнал, полученный с помощью ШИМ, выделяется специальным фильтром нижних частот. Достоинства - очень высокая экономичность, недостатки – высокочастотные  импульсные помехи, которые необходимо подавлять.



Класс Е


Класс Е - если усилители класса D работают на основе ШИМ, то класс E - в ключевом режиме. В основном используется опять же в ВЧ аппаратуре.



Класс G


Класс G — более эффективная версия режима AB. Используется источник питания с разными напряжениями. Активный элемент подключается к источнику питания соответствующей величины, в зависимости от амплитуды сигнала. Таким образом, уменьшается напряжение на транзисторах, что приводит к снижению рассеиваемой мощности.



Класс Н


Класс Н — похож на класс G, за исключением способа реализации высоковольтной ступени источника питания. Напряжение питания отслеживает напряжение сигнала, оставляя на транзисторе небольшое напряжение, необходимое для работы. Для модуляции напряжения питания используется что-то вроде ключевого усилителя класса D.



Класс T


Класс T — похож на класс D, но с использованием цифровой коррекции сигнала.



Усилители класса D компании Texas Instruments

3 июня 2009

Традиционные аудиоусилители классов А, В и АВ для мобильных устройств с автономным питанием уже давно перестали устраивать разработчиков из-за их низкого КПД и, как следствие, высокого расхода энергии батареи или аккумулятора. Усилители класса D имеют гораздо более высокий КПД, поэтому именно они наилучшим образом удовлетворяют предъявленным требованиям к современной портативной технике. Эти усилители применяются и в стационарной технике (телевизоры, персональные компьютеры, домашние или автомобильные стереосистемы и даже мощная усилительная техника для театров и концертных залов) благодаря уменьшению габаритов, веса и цены при сопоставимых параметрах качества с приборами предыдущих поколений классов А, В и АВ. Достижения полупроводниковой технологии последних лет позволили компании Texas Instruments разработать микросхемы для создания высококачественных усилителей звуковой частоты класса D с максимальной выходной мощностью от единиц до нескольких сотен Вт.

Рассеиваемая мощность усилителя, работающего в классе D, существенно меньше, чем у аналогичных приборов класса АВ, работающих в тех же режимах. Это проиллюстрировано на рис. 1 (в качестве примера взята микросхема Texas Instruments TPA2012D2, предназначенная для усилителей портативной техники).





Рис. 1. Мощности, рассеиваемые усилителями классов АВ и D при одинаковых режимах измерения

Из рисунка 1 хорошо видно, что при одинаковой выходной мощности усилитель класса D имеет потери мощности в несколько раз меньшие по сравнению с аналогичными усилителями класса АВ во всем диапазоне выходных мощностей. Наибольший выигрыш получается при средней выходной мощности. Именно в этом режиме чаще всего и используется аппаратура для воспроизведения звука. Отмеченные свойства дополняет рис. 2, иллюстрирующий зависимости КПД от выходной мощности этих же усилителей при режимах измерения, аналогичных рис. 1. При малой и средней мощностях КПД усилителя класса D в два-три раза выше, чем у усилителя класса АВ.





Рис. 2. Зависимости КПД от выходной мощности для усилителей класса D и класса АВ при одинаковых режимах измерения

Сравнение эффективности и рассеиваемой мощности для усилителей с очень низкой выходной мощностью может оказаться не в пользу усилителей класса D из-за относительно высокой мощности высокочастотного модулятора, преобразующего аналоговый сигнал в прямоугольные импульсы с широтно-импульсной модуляцией (ШИМ). По этой причине линейные усилители класса АВ при очень низких выходных мощностях иногда оказываются предпочтительнее класса D. Принцип работы простейшего усилителя класса D без обратной связи поясняет рисунок 3.





Рис. 3. Структурная схема усилителя класса D без обратной связи

Входной сигнал предварительного усилителя модулируется треугольными колебаниями для преобразования в широтно-модулированные импульсы, которые усиливаются выходным каскадом, работающим в ключевом режиме. Далее LC-фильтр низких частот интегрирует импульсы разной длительности и срезает высокочастотные составляющие спектра, оставляя только выделенный сигнал звуковой частоты. Осциллограммы процесса ШИМ для усилителя класса D, выполненного по мостовой схеме, приведены на рис. 4. Модуляция в усилителях класса D может осуществляться разными способами, но наиболее распространена именно ШИМ.





Рис. 4. Осциллограммы ШИМ в мостовом усилителе класса D

Звуковой сигнал сравнивается с сигналом пилообразной или треугольной формы фиксированной частоты. Первый усилитель на рисунке 3 необходим для предварительного усиления и смещения сигнала до нужного уровня. Второй усилитель и генератор треугольного напряжения образуют модулятор ШИМ. На рисунке 4 длительность широтно-модулированных импульсов пропорциональна уровню входного аналогового сигнала. Мостовой схеме необходимы импульсы ШИМ противоположной полярности для управления другим плечом моста. На рисунках 3 и 4 показаны упрощенные варианты схем. В реальных схемах усилителей класса D обязательно вводятся формирователи времени паузы между импульсами для исключения одновременного включения двух выходных транзисторов и устранения сквозных токов. Частота модуляции и среза низкочастотного фильтра обычно выбирается в несколько раз больше верхней граничной частоты пропускания усилителя. К выбору элементов LC-фильтра необходимо относиться очень внимательно. Этому вопросу уделяется особое внимание в документации производителя и руководствах по применению.

Texas Instruments выпускает микросхемы для создания усилителей класса D низкой, средней и высокой мощности. Параметры для усилителей класса D низкой мощности приведены на рис. 5 и в табл. 1.





Рис. 5. Микросхемы для усилителей класса D с низкой и средней выходной мощностью

Таблица 1. Микросхемы Texas Instruments для усилителей класса D c низкой и средней выходной мощностью (аналоговый вход)

Наименование Описание Стерео/ моно Pвых, Вт Rнагр. (min), Ом Напряжение
питания, B
Half Power THD+N* (%),
F = 1 кГц
PSSR** дБ Корпус(а)
(min) (max)
TPA2017D2 SmartGain, AGC/DRC, GPIO интерфейс Стерео 2,8 4 2,5 5,5 0,2 80 QFN-20
TPA2000D2 усилитель средней мощности Стерео 2,5 3 4,5 5,5 0,05 77 TSSOP-24
TPA2000D4 усилитель для стереотелефонов Стерео 2,5 4 3,7 5,5 0,1 70 TSSOP-32
TPA2012D2 усилитель в корпусе WCSP 2 x 2 мм Стерео 2,1 4 2,5 5,5 0,2 75 WCSP-16, QFN-20
TPA2016D2 SmartGain, AGC/DRC, I2C интерфейс Стерео 1,7 8 2,5 5,5 0,2 80 WCSP-16
TPA2001D2 усилитель низкой мощности Стерео 1,25 8 4,5 5,5 0,08 77 TSSOP-24
TPA2100P1 для пьзокерамического излучателя Моно 19 Vpp 1,5 мкФ (пьезо) 2,5 5,5 0,2 90 WCSP-16
TPA2035D1 дифференциальный вход, 1,5 х 1,5 мм Моно 2,75 4 2,5 5,5 0,2 75 WCSP-9
TPA2032/3/4D1 дифференциальный вход, фикс. усиление Моно 2,75 4 2,5 5,5 0,2 75 WCSP-9
TPA2013D1 встроенный повышающий DC/DC-преобр. Моно 2,7 4 1,8 5,5 0,2 95 WCSP-16, QFN-20
TPA2036D1 защита от КЗ с автовосстановлением Моно 2,5 4 2,5 5,5 0,2 75 WCSP-9
TPA2031D1 аналог TPA2010D1, но с плавным стартом Моно 2,5 4 2,5 5,5 0,2 75 WCSP-9
TPA2010D1 дифференциальный вход;1,45 х 1,45 мм Моно 2,5 4 2,5 5,5 0,2 75 WCSP-9
TPA2018D1 SmartGain AGC/DRC, I2C интерфейс Моно 1,7 8 2,5 5,55 0,2 80 WCSP
TPA2014D1 встроенный повышающий DC/DC-преобр. Моно 1,5 8 2,5 5,5 0,1 91 WCSP-16, QFN-20
TPA2006D1 дифференциальный вход Моно 1,45 8 2,5 5,5 0,2 75 QFN-8
TPA2005D1 дифференциальный вход Моно 1,4 8 2,5 5,5 0,2 75 MSOP-8, QFN-8, BGA-15
*Half Power THD+N – (нелинейные искажения + шум) при половине мощности от макс. значения (измерено для частоты 1 кГц). **PSSR – Power Supply
Rejection Ratio – коэффициент подавления помех по цепям питания

В первую очередь эти микросхемы предназначены для встраивания в мобильные устройства. Подавляющее большинство таких усилителей расчитано на напряжение питания от 2,5 до 5,5 В, но микросхема одноканального усилителя TPA2013D1 имеет расширенный диапазон напряжений питания от 1,8 до 5,5 В благодаря встроенному повышающему DC/DC-преобразователю (Boosted DC/DC). Это позволило обеспечить постоянство выходной мощности при всем диапазоне рабочих напряжений питания по сравнению с обычными усилителями класса D, что наглядно проиллюстрировано на рис. 6.





Рис. 6. Зависимости выходной мощности для TPA2013D1 и для обычных усилителей класса D

При выходной мощности около 1,5 Вт в диапазоне напряжений питания от 2,3 до 4,8 В характеристика находится в пределах ±0,1 Вт. Большинство обычных усилителей этого класса имеют практически линейную зависимость максимальной выходной мощности от напряжения питания. Преимущество усилителей со встроенным повышающим DC/DC-преобразователем – возможность работы при гораздо более низком напряжении питания батареи (или при ее более глубоком разряде), что повышает степень использования автономного источника питания.

Структурная схема микросхем TPA2013D1 и TPA2014D1 со встроенным повышающим DC/DC-конвертером показана на рис. 7.





Рис. 7. Структурная схема TPA2013D1 и TPA2014D1 со встроенным повышающим DC/DC-преобразователем

В микросхемах предусмотрена защита от нежелательных переключений при коммутации повышающего DC/DC-преобразователя. Встроенный стабилизатор обеспечивает стабильность характеристик в широком диапазоне напряжений питания. При необходимости выход повышающего DC/DC-преобразователя можно использовать для питания маломощных дополнительных схем портативного устройства. Если внимательно посмотреть на параметр PSSR (коэффициент подавления помех по цепям питания) в табл. 1, то бросается в глаза, что именно усилители со встроенными повышающими DC/DC имеют существенно лучшие значения этого параметра (91…95 дБ) по сравнению с остальными усилителями этого класса.

Среди усилителей с низкой и средней выходной мощностью есть и специализированный для работы на пьезокерамический излучатель с допустимой емкостью до 1,5 мкФ. При этом размах выходного напряжения на емкостной нагрузке достигает 19 В (от пика до пика) при минимально допустимом напряжении питания всего 2,5 В. Необходимо обратить внимание, что параметр (THD + N), характеризующий суммарные гармонические искажения вместе с шумовыми составляющими, измеряется на частоте 1 кГц при половине мощности от допустимого максимального значения.

На рис. 8 приведен навигатор для выбора микросхем усилителей класса D высокой мощности (отсчет высокой мощности для этого класса усилителей Texas Instruments начинает с 3 Вт).





Рис. 8. Микросхемы для усилителей класса D высокой мощности

Основные параметры этих микросхем сведены в табл. 2. Некоторые из микросхем, приведенных на рис. 8 и в табл. 2, относятся только к анонсированной продукции, поэтому возможность поставки образцов необходимо проверять на сайте производителя.

Таблица 2. Микросхемы Texas Instruments для усилителей класса D c высокой выходной мощностью (аналоговый вход)

Наименование Описание Pвых Вт Rнагр.
(min), Ом
Напряжение
питания, B
Half Power THD+N* (%),
F = 1 кГц
PSSR**, дБ Корпус(а)
(min) (max)
TAS5630 300 Вт усилитель (стерео)
с ОС
300 TBD*** TBD 50 TBD 80 QFP-64
TAS5615 150 Вт усилитель (стерео)
с ОС
150 TBD TBD 50 TBD 80 QFP-64
TAS5412 усилитель (стерео) с несимметричным входом 100 2 6 24 0,04 75 HTQFP-64
TAS5422 усилитель (стерео) с симметричным входом 100 2 6 24 0,04 75 HTQFP-64
TAS5414A усилитель (квадро) с несимметричным входом 45 2 8 22 0,04 75 SSOP-36, HTQFP-64
TAS5424A усилитель (квадро) с симметричным входом 45 2 8 22 0,04 75 SSOP-44
TPA3106D1 усилитель (моно) со входом синхронизации 40 4 10 26 0,2 70 HLQFP-32
TPA3123D2 усилитель (стерео) с несимметричным входом 25 4 10 30 0,08 60 HTSSOP-24
TPA3100D2 усилитель (стерео) 20 Вт 20 4 10 26 0,1 80 HTQFP-48, QFN-48
TPA3001D1 усилитель (моно) 20 Вт 20 4 8 18 0,06 73 HTSSOP-24
TPA3110D2 усилитель (стерео) с ограничением мощности 15 4 8 26 <0,1 70 TSSOP-28
TPA3122D2 усилитель (стерео) в корпусе DIP-20 15 4 10 30 <0,15 60 PDIP-20
TPA3107D2 усилитель (стерео) 15 Вт 15 6 10 26 0,08 70 HTQFP-64
TPA3124D2 усилитель (стерео) 15 Вт
с функцией Mute****
15 4 10 26 0,04 60 TSSOP-24
TPA3121D2 усилитель (стерео) с несимметричным входом 15 4 10 26 0,04 60 TSSOP-24
TPA3004D2 усилитель (стерео) c регулировкой громкости 12 4 8,5 18 0,1 80 HTQFP-48
TPA3125D2 усилитель (стерео) в корпусе DIP-20 10 4 10 26 0,15 60 PDIP-20
TPA3101D2 усилитель (стерео) 10 Вт 10 4 10 26 0,1 80 HTQFP-48, QFN-48
TPA3111D1 усилитель (моно) с ограничением мощности 10 4 8 26 <0,1 70 TSSOP-28
TPA3002D2 усилитель (стерео) c регулировкой громкости 9 8 8,5 14 0,06 80 HTQFP-48
TPA3007D2 усилитель (стерео) 6. 5 Вт 6,5 8 8 18 0,2 73 TSSOP-24
TPA3009D2 усилитель (стерео) c регулировкой громкости 6 8 8,5 14 0,045 80 HTQFP-48
TPA3005D2 усилитель (стерео) 6 Вт 6 8 8 18 0,1 80 HTQFP-48
TPA3003D2 усилитель (стерео) c регулировкой громкости 3 8 8,5 14 0,2 80 TQFP-48
TPA2008D2 усилитель (стерео) c регулировкой громкости 3 3 4,5 5,5 0,05 70 HTSSOP-24
*Half Power THD+N – (нелинейные искажения + шум) при половине мощности от макс. значения (измерено для частоты 1 кГц) **PSSR – Power Supply Rejection Ratio – коэффициент подавления помех по цепям питания ***TBD – To Be Documented – данные будут указаны производителем позднее ****Mute – приглушение звука

На основе микросхем Texas Instruments можно спроектировать усилитель класса D с выходной мощностью до 300 Вт при максимальном напряжении питания до 50 В.

Большой интерес для разработчиков могут представлять новые двухканальные микросхемы для усилителей этого класса TPA3122D2 и TPA3125D2 в корпусе DIP20.





Рис. 9. Зависимости выходной мощности от напряжения питания для TPA3122D при включении каждого канала в режиме SE





Рис. 10. Зависимости выходной мощности от напряжения питания для TPA3122D при включении двух каналов по мостовой схеме

Этот корпус удобен для монтажа и макетирования по сравнению с миниатюрными корпусами BGA с шариковыми выводами. Схема включения этих стереоусилителей отличается простотой и приведена на рис. 11. Синим цветом выделены параметры, соответствующие TPA3125D2 (мощность до 10 Вт), красным цветом – TPA3122D2 (мощность до 15 Вт).





Рис. 11. Схема включения микросхем TPA3125D2 и TPA3122D2 для 10 и 15 Вт соответственно

Микросхемы имеют два входа регулировки усиления (четыре уровня), а также возможность отключения (Shutdown) и приглушения звука (Mute). На рис. 11 показан самый распространенный вариант включения двухканального усилителя в режиме SE (Single Ended Output – нагрузка подключается к каждому каналу – режим «стерео»). Для существенного увеличения выходной мощности рассматриваемых микросхем можно из двух каналов одной микросхемы создать одноканальный мостовой усилитель (схема BTL – Bridge Tied Load – подключение нагрузки к мостовой схеме). Принципиальные схемы включения микросхем TPA3125D и TPA3122D для мостового варианта усилителя класса D приведены в документации производителя для этих усилителей. На рис. 9 и 10 показаны зависимости выходной мощности от напряжения питания при одинаковых условиях измерения для схем в режиме «стерео» (SE) и для варианта мостового включения (схема BTL).

Измерение максимальной выходной мощности оценивается при конкретном значении суммы всех гармонических искажений и шумовых составляющих (THD + N). При переходе к мостовой схеме включения на одинаковых напряжениях питания, сопротивлении нагрузки и суммарных искажениях сигнала, выходная мощность возрастает в несколько раз. Поэтому в мощных усилителях обычно используют именно мостовую схему включения. Всего одна микросхема в корпусе DIP20 при таком подключении позволяет создать усилитель с максимальной выходной мощностью около 50 Вт при напряжении питания 30 В.



Шумы и нелинейные искажения

Основная информация о звуковом сигнале кодируется шириной импульсов на выходе модулятора. Необходимость введения задержки на величину паузы становится причиной нелинейных искажений, пропорциональных отклонению от точной длительности импульса модуляции. Сильное влияние на шумы оказывает коэффициент ослабления помех от источника питания PSSR. Из-за малого сопротивления шумы источника питания могут напрямую передаваться в громкоговоритель. ФНЧ срезает высокочастотные составляющие, но пропускает низкочастотные шумы. Для качественного звучания следует выбирать микросхемы с высоким значением коэффициента ослабления помех от источника питания. Эффективное решение перечисленных проблем – введение глубокой обратной связи, как это делается во многих линейных усилителях. Обратная связь с входа ФНЧ сильно повышает PSSR и ослабляет суммарные искажения и шумы, появляющиеся до LC-фильтра. Искажения в самом фильтре можно уменьшить включением громкоговорителя в цепь ОС. В грамотно спроектированных усилителях класса D с замкнутой ОС реально достижим суммарный коэффициент нелинейных искажений менее 0,01%.



Основные выводы

Все больше новых аудиоустройств создается на основе экономичных и эффективных усилителей класса D. Многолетний опыт и новые технологии компании Texas Instruments позволяют ей уверенно чувствовать себя на этом рынке с высокой конкуренцией. Усилители класса D позволяют, повышая эффективность, в несколько раз снизить габариты за счет исключения или значительного уменьшения размеров радиаторов в мощных схемах. Требуется менее мощный источник питания, что дополнительно снижает цену усилительного прибора. Для многих рассмотренных в статье микросхем Texas Instruments выпускает демонстрационные платы. Ознакомиться с решениями для построения аудиосистем можно на сайте производителя в разделе www.ti.com/audio, а по системам управления питанием – в разделе www.power.ti.com.

Получение технической информации, заказ образцов, поставка — e-mail: [email protected]

•••

Наши информационные каналы

Как работают усилители класса D?

Принцип работы класс D заключается в приеме аналогового входного сигнала и создании его ШИМ-копии (широтно-импульсная модуляция), по сути серии импульсов, которая соответствует амплитуде и частоте входного сигнала. В самой основной форме для приведения в соответствие входного сигнала с ШИМ-сигналом используется схема сравнения. Далее ШИМ-сигнал усиливается выходным каскадом, используемым в режиме переключения, то есть в двух состояниях – вкл. и выкл., при очень высокой скорости, соответствующей ШИМ-импульсам. Выходные каскады линейного усилителя при сравнении отслеживают непрерывную форму сигнала и для устранения искажения включены на протяжении больше половины формы сигнала (класс А/В) или полной формы сигнала (класс А), таким образом значительно снижая эффективность и выделение тепла.

Усиленная ШИМ форма сигнала пропускается через фильтр нижних частот для восстановления формы аудиосигнала и устранения случайного ультразвукового шума перед выходом на колонки. Этот процесс представляется цифровым, но по сути имеет аналоговый характер. Сигнал не оцифровывается, т.е ему не присваивается численное значение; серия ШИМ-импульсов представляет собой аналоговый входной аудиосигнал. Усилители класса D Rotel отличаются от других конструкций, доступных на рынке, инновациями в области формирования высокоточного ШИМ-сигнала (COM, что означает Controlled Oscillation Modulation – модуляция с управляемой генерацией) и контуров обратной связи (MECC, Multivariable Enhanced Cascade Control – многомерное усовершенствованное каскадное регулирование) для обеспечения стабильной характеристики фильтра, несмотря на переменное сопротивление динамиков. Говоря простым языком, это означает, что наши усилители класса D обеспечивают эффективность в полном частотном диапазоне при очень низком искажении в практическом применении, например, наших линейных усилителях, но с преимуществами малых размеров, сниженного выделения тепла и низкого энергопотребления.

Почему на рынке больше нет усилителей класса D? Для начинающих предприятий создание стабильных контуров в полном частотном диапазоне класса D при регулировании РЧ/ЭМИ побочных продуктов является не простым. Небольшое количество компаний обладают достаточным техническим опытом. Кроме того, при этом требуется широкое применение компонентов поверхностного монтажа (КПМ), что снова превышает технические возможности большинства производителей аудиооборудования. Для реализации этих конструкций мы привлекли технологического партнера с вложением определенных средств.

К тому же есть еще один ключевой аспект, который часто вызывает затруднения. Импульсный источник питания (ИИП) не обеспечивает реализацию «коммутационных» усилителей. Как было описано выше, усилительный каскад представляет собой быстродействующую переключающую схему и определяет эту конструкцию как относящуюся к классу D. В усилителе класса D фактически может использоваться стандартный источник питания; а в линейном усилителе может использоваться ИИП. Традиционный источник питания накапливает большие объемы энергии, но затрачивает «избыточную» энергию, которая не требуется для нагрузки в процессе работы. ИИП приводит выходной сигнал в соответствие требованиям реального времени, подавая только питание, которое требуется для нагрузки, благодаря чему достигается экономичный режим работы. В качестве аналогии можно рассмотреть водяной бак (линейное питание), который непрерывно пополняется с переливанием через край при недостаточной потребности, по сравнению с бесконечной серией ведер (ИИП), которая может быть замедлена или ускорена при необходимости. ИИП в наших усилителях класса D отражает тот факт, что схема усилителя D не требует значительного накопления энергии линейного усилителя мощности, так что более экономичный/компактный ИИП является более оптимальным выбором.

Подводя итоги, наши модели класса D обеспечивают следующее:

  1. Превосходные характеристики звука, подтвержденные многочисленными рецензиями и наградами. Устройства класса D производства Rotel являются наиболее совершенными в мире.
  2. Высокая энергоэффективность (90%+ по сравнению с 50-60% для усилителей класса А/В). В нашем мире с неуклонным ростом внимания к экологии этот аспект является очень важным.
  3. Компактные размеры по отношению к выходной мощности.
  4. Малое тепловыделение в связи с низкими потерями энергии на нагрев.
  5. Низкое выходное сопротивление обеспечивает высокий коэффициент демпфирования или управления динамиком.
  6. Низкое сопротивление с терпимостью к нагрузке.

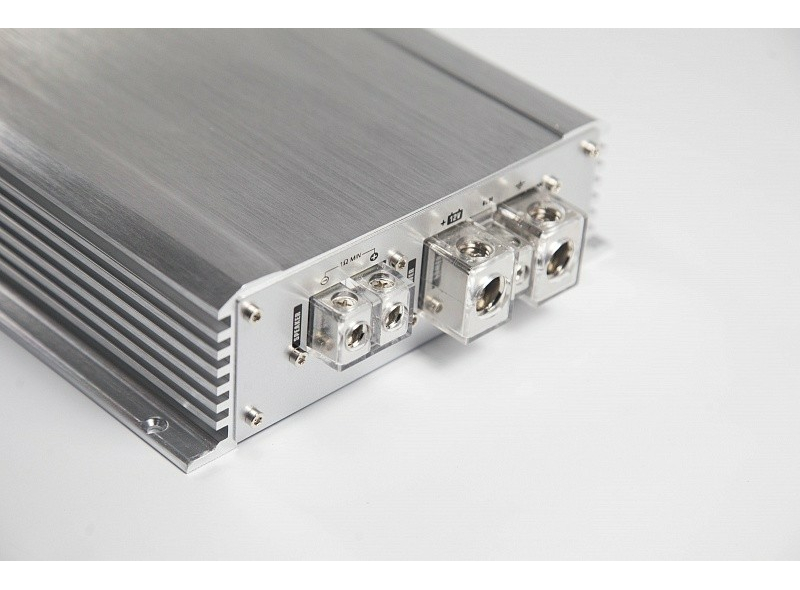

Автомобильный усилитель звука

Большинство современных магнитол со штатным усилителем мощностью от 4 до 20 Вт при работе на повышенной громкости искажают звук и дают различные шумы. Усилитель звука для автомобиля поможет избежать подобных неприятностей. Он придает звуку более естественное звучание и повышает качество акустической системы.

Вы можете купить усилитель звука для автомобиля в интернет-магазине Alphard Group с гарантией производителя. Мы предлагаем только сертифицированное оборудование собственного производства для решения задач любого уровня.

Для чего нужен усилитель звука в машину

Он помогает делать звук более качественным и увеличивать громкость воспроизведения музыки. Автомобильный усилитель позволит вам слушать любимые композиции громко и без звуковых искажений.

У нас вы можете купить автомобильный усилитель одного из трех типов:

  • Моноблок. Этот одноканальный усилитель для акустики в машину используется в автомобильных системах для подключения сабвуфера.
  • Двухканальный. Такой усилитель акустики авто может озвучить пару динамиков или сабвуфер через мостовое соединение.
  • Четырехканальный. Самый распространенный автомобильный усилитель звука может обслуживать как 4 динамика, так и 2 динамика и сабвуфер, либо два саба.

Чтобы купить усилитель звука в машину и не прогадать, обращайте внимание на мощность. Она должна быть больше, чем мощность динамиков. Несоблюдение этого условия приводит к снижению качества звука при увеличении громкости.

Еще одно важное условие для бесперебойной качественной работы системы – это совместимость усилителя с другими компонентами акустической системы. Подобрать подходящий усилитель звука для динамиков в машину помогут сотрудники Alphard Group.

У нас вы найдете оборудование разных брендов собственного производства:

  • Deaf Bonce. Усилители Doomsday, Machete и Apocalypse подходят и для соревнований, и для повседневного использования.
  • Avatar. Бюджетные марки Storm, Tsunami, Volcano, Buran дают неплохой звук за свою невысокую стоимость.
  • Black Hydra. Отличается высоким качеством передачи звука за счет использования при производстве материалов нового поколения.

Где купить автомобильный усилитель

Интернет-магазин Alphard Group предлагает большой выбор усилителей для решения разных задач – от любительских до профессиональных. Наши специалисты грамотно проконсультируют вас по любому вопросу и помогут найти лучшее решение. Мы отправляем заказы в течение 2-3 дней после оформления заявки на сайте и доставляем оборудование надежными транспортными компаниями в любой регион России.

Как работает усилитель класса D

Усилители класса D начали массово использоваться в Hi-Fi лет 30 (или даже больше) назад. И все это время их конструкция и параметры совершенствовались. Эволюция этой технологии постепенно привела к тому, что, качество звука усилителей данного класса стало как минимум не хуже конструкций более традиционного для Hi-Fi класса A/B - разумеется, если разработчики правильно применяют данную технологию. Что ж, давайте поближе познакомится с усилителями D-класса.

По порядку рассчитайся!

Начнем с того, что буква D в названии этих усилителей выбрана исключительно как следующая по алфавиту после A, В и C, которыми были обозначены классы усилителей по мере их разработки. Но, если различия между первыми тремя хотя и значительны, но в целом позволяют отнести их к одному общему виду с точки зрения схемотехники, то класс D – это совсем другой «зверь».


Как мы помним, в классах A, B, A/B и C выходные каскады усилителей имеют дело с непрерывным сигналом, и при их работе та или иная часть энергии от источника питания расходуется впустую (то есть в тепло). Как следствие — необходимость использования пассивных или активных устройств для охлаждения, а также блоков питания с избыточной мощностью. Что вполне логично приводит к увеличению размеров и веса таких усилителей. Кстати, именно из-за непрерывного режима работы усилители перечисленных классов обычно называют «линейными», и для их обозначения мы также для краткости воспользуемся этим термином.


При разработке усилителей класса D было решено придумать схему, в которой бы вся (ну или почти вся) энергия блока питания преобразовывалась в выходной сигнал, подаваемый на колонки. И этого удалось достичь, переведя усилитель из линейного режима работы в импульсный. На первом рисунке показана упрощенная схема усилителя класса D. В принципе, у этой схемы есть определенное сходство с двухтактными усилителями линейного класса, и даже использование на выходе так называемых полевых МОП-транзисторов не является чем-то необычным. Применение в усилителях класса D именно таких транзисторов является принципиально важным, так как только они обладают необходимым быстродействием для передачи импульсного сигнала. Оптимальный КПД такого усилителя был бы достигнут, если бы его выходные транзисторы могли переключаться мгновенно, то есть находились либо в полностью включенном, либо в полностью выключенном состоянии. В реальном мире таких транзисторов пока еще не существует, но даже эффективность типичного усилителя класса D почти в два раза превышает эффективность схемы A/B-класса — более 90 процентов против примерно 50-ти.

Модуляция по широте

Ключевым же (в прямом и переносном) смысле схемы усилителя класса D является компаратор. Компаратор — это электронный «кирпичик», который имеет два входа: назовем их входом A и входом B. Когда напряжение на входе A выше, чем на входе B, на выходе компаратора будет максимальное положительное напряжение. Когда на входе A ниже напряжение, чем на входе B, на выходе компаратора будет максимальное отрицательное напряжение.


На рисунке 2 показано, что делает компаратор в усилителе класса D. На один вход (вход A) подается сигнал, который нужно усилить (линия синего цвета). На другой вход (вход B) поступают треугольные импульсы фиксированной частоты от специального задающего генератора (красная линия). В тот момент, когда уровень входного сигнала превышает уровень сигнала с генератора, выходной сигнал компаратора становится положительным. Когда входной сигнал оказывается ниже уровня «треугольника», выходной сигнал становится отрицательным. В результате получается цепочка импульсов, ширина которых пропорциональна уровню сигнала в каждый момент (нижний график). Все просто, не правда ли? Теперь вы знаете, что такое широтно-импульсная модуляция или ШИМ — именно она чаще всего и используется в усилителях класса D.

Далее, выходной сигнал фильтруется для удаления помех и сглаживания формы, и подается на колонки, для работы которых он уже не будет ничем отличаться от получаемого с обычных линейных усилителей.


Чем чаще, тем лучше

Важно понимать, что чем выше частота импульсов задающего генератора, тем более детальным будет звучание усилителя. Например, если эта частота составит 300 кГц (что примерно в 15 раз выше самой высокой звуковой частоты), то усилитель класса D уже можно отнести к Hi-Fi. Динамический диапазон его звука и отношение сигнал / шум также зависят от частоты задающего генератора - чем она выше, тем лучше. Однако недостатком увеличения этой частоты является то, что с ее ростом усилитель класса D будет становиться менее эффективным, то есть будет терять принципиальное преимущество перед линейными схемами.


Конструкция усилителя Pro-Ject MaiA – без компромиссов

Еще один момент заключается в том, что схема класса D – это все-таки не вечный двигатель и для того, чтобы развить высокую выходную мощность, такому усилителю нужен соответствующий блок питания. Да, его энергия будет использоваться гораздо более эффективно, чем в линейных усилителях, но тем не менее мощность блока питания усилителя класса D должна немного превышать показатель его выходной мощности. А с ростом частоты задающего генератора потребляемая усилителем класса D энергия также будет расти.

Ограничения класса D

Если бы класс D был идеальным, то такие усилители уже полностью захватили бы мир Hi-Fi. Но, как и у любой другой технологии, у класса D есть свои недостатки. Пожалуй, можно начать со значительного уровня помех, которые способны генерировать подобный усилитель. И «простым» экранированием его схемы задачу по их устранению не решить — излучателем помех является акустический кабель, если из выходного сигнала не полностью удалены импульсы, вносимые генератором. За удаление этих помех отвечает фильтр на выходе усилителя, и именно от правильности его расчета и исполнения зависит качество звучания усилителя класса D.

Вторая проблема класса D напрямую связана с первой. Выходной фильтр на выходе такого усилителя пассивный, состоящий из конденсаторов и катушек индуктивности, а значит, рассчитан на подключения определенного сопротивления. А мы уже знаем, что сопротивление колонок, указанное в их паспортных данных — например, 8 Ом — является величиной непостоянной, меняющейся в зависимости от частоты сигнала. Это сопротивление (точнее, импеданс, а значит еще и импеданс и емкость) подключенных колонок значительно влияет на параметры фильтра, снижая его эффективность.

И, в-третьих, усилитель класса D имеет относительно низкий коэффициент демпфирования нагрузки. Коэффициент демпфирования — это отношение импеданса громкоговорителя к выходному сопротивлению усилителя (на самом деле все гораздо сложнее, но пока не будем погружаться в частности) Проще говоря, это мера того, насколько хорошо усилитель может контролировать движение диффузоров динамиков колонок. Хороший усилитель не просто двигает диффузор вперед и назад, а контролирует его перемещение по всей траектории. Для этого и необходим высокий коэффициент демпфирования.


Новый усилитель Pro-Ject Stereo Box DS2 удваивает выходную мощность при переходе с 8 на 4-Омную нагрузку

Нет предела совершенству

Совершенствование технологии усилителей класса D привело не только к улучшению их звучания, но и упрощению конструкции, в том числе и за счет появления ряда специализированных микросхем. Как и обычно в Hi-Fi, по-настоящему качественный усилитель класса D нельзя сделать дешевым, однако есть много устройств, где данная технология реализована буквально «за копейки». Фактически из преимуществ данной технологии в них остаются только значительная выходная мощность при миниатюрных размерах (и то в сочетании с не самой высокой надежностью), но о качестве звука там можно забыть. К сожалению, многие меломаны, услышав такие усилители, в дальнейшем считают подобное звучание характерным для всех моделей класса D. Но к счастью, на рынке есть компании, чьи D-усилители как минимум не уступают, а то и превосходят по качеству звука сравнимые по цене аппараты, выполненные по классическим линейным схемам, одновременно являясь более компактными и мощными. Как знать, может быть это и есть будущее Hi-Fi индустрии?

При подготовке публикации использовались материалы с сайта: https://www.soundonsound.com/techniques/what-class-d-amplification#top


Что такое автомобильный усилитель класса D? Как они работают… И многое другое!

Существует большой ассортимент автомобильных усилителей, и на первый взгляд почти все они выглядят одинаково. Однако есть больших отличий (и большие преимущества), о которых вам следует знать больше.

Благодаря современным технологиям автомобильные усилители класса D могут быть одним из лучших вариантов за ваши деньги. А что - это автомобильный усилитель класса D? Как они сравниваются с другими и почему это важно?

Читайте дальше, я вам покажу!

Инфографика - Факты об автомобилях класса D

Что такое автомобильный усилитель класса D?

Часто невозможно отличить усилитель класса D от обычного автомобильного усилителя класса A / B, просто взглянув. Это потому, что они делают одно и то же, имеют одинаковые функции, а главное различие - принцип их работы - спрятано внутри. Однако некоторые из них намного меньше, чем другие типы усилителей, поэтому они отличаются по размеру от другого усилителя с той же номинальной мощностью.

Автомобильные усилители класса D - это усилители мощности звука, в которых используется более эффективный усилитель, основанный на технологии широтно-импульсной модуляции (ШИМ).

В отличие от некоторых вводящих в заблуждение или неправильно понятых описаний, усилители класса D не являются цифровыми усилителями “.«Вместо этого они по-прежнему работают с аналоговыми (нецифровыми) сигналами, хотя и используют другой подход.

В прошлом из-за ограничений технологии и качества звука в то время они использовались только для питания сабвуферов, так как более низкое качество звука, которое они предлагали, не было заметно в низкочастотном диапазоне низких частот в музыке.

Хорошая новость заключается в том, что автомобильная аудиотехника и электроника значительно улучшились. Теперь вы можете найти широкий выбор усилителей класса D для подключения широкополосных динамиков, сабвуферов или того и другого - все от одного небольшого усилителя!

Преимущества усилителей класса D

Эти типы усилителей становятся все более популярными благодаря своим преимуществам:

  1. Высокая эффективность: Усилители класса D обычно имеют КПД около 85% во время работы, что означает, что они потребляют намного меньше электрического тока, чем усилители класса A / B и другие усилители.Это также означает, что вы можете часто использовать меньший калибр для силовой проводки, что экономит деньги.
  2. Компактный размер: Поскольку они расходуют меньше энергии, они не нагреваются, как другие усилители, и их размер может быть меньше, чем у традиционных автомобильных усилителей. Это также экономит деньги за счет уменьшения количества металла, необходимого для корпуса усилителя.
  3. Больше мощности за ваши деньги: Они способны обеспечить большую мощность, поскольку ограничения мощности других усилителей усложняют задачу. Усилители класса D могут обеспечить гораздо большую мощность за те же деньги, что и очень дорогие усилители прошлого.Поскольку нагрев не является проблемой, они могут выдавать мощность (ватт RMS, а не «пиковую мощность») без побочных эффектов.
  4. Дополнительные варианты установки: Очевидно, что усилитель меньшего размера может поместиться в большем количестве мест. Однако, поскольку они не выделяют много тепла, это означает, что вы не подвергаетесь риску перегрева, как другие виды. Вы можете установить усилитель класса D в местах с отсутствием или очень ограниченным воздушным потоком или пространством: под сиденьями, внутри контейнеров для хранения мотоциклов и даже внутри приборной панели рядом с головным устройством.

Поскольку они потребляют меньше электрического тока (в амперах), чем более старые модели, некоторые из них могут быть установлены с использованием заводской проводки радиостанции. Это означает, что вам не придется покупать и устанавливать дополнительную проводку, как обычно. Хороший!

Что означает класс автомобильного усилителя?

Класс усилителей - это название, используемое для классификации усилителя по технологии, используемой для работы усилителя. Все усилители звука относятся к одному из нескольких классов.

Классы усилителей

существуют уже несколько десятилетий, и их количество растет по мере совершенствования технологий.

В дополнение к D, вот список других:

  • Класс A: Самый неэффективный, но высокоточный усилитель. Не так популярны и обычно предназначены для аудиофилов.
  • Класс B: не очень распространен - ​​более старый класс усилителей, в котором усиление разделяет положительную и отрицательную половины аудиосигнала. Более эффективны, чем усилители класса A, но более низкое качество звука из-за принципа работы. Они использовались в некоторых ламповых усилителях года назад, но сейчас они устарели.
  • Class A / B: на протяжении многих лет самые популярные, потому что они представляют собой хороший универсальный компромисс между низкой стоимостью, качеством звука и эффективностью. Эти типы усилителей сочетают в себе принципы работы классов A и B. Однако их энергоэффективность составляет где-то 50-65%, поэтому они по-прежнему расходуют изрядное количество энергии.

Как работает автомобильный усилитель класса D?

Схема, показывающая, как работает усилитель класса D. В отличие от других конструкций, здесь используется схема с очень высокочастотной частотой переключения для смешивания входящего сигнала с формой волны для создания последовательности включения / выключения сигналов широтно-импульсной модуляции (ШИМ).Затем он используется для управления силовыми транзисторами, где он усиливается. Затем усиленный результат «сглаживается» для воссоздания исходного музыкального сигнала и фильтруется для удаления высокочастотного шума, добавляемого по мере его работы.

Как я упоминал ранее, усилители класса D - это , а не цифровые усилители , как их иногда почему-то называют. Они не преобразуют музыкальный сигнал стереосистемы в цифровую последовательность чисел; скорее, они используют конструкцию аналоговой прямоугольной формы, основанную на технологии широтно-импульсной модуляции (PWM).

Вот как работает автомобильный усилитель класса D:

  1. Низкоуровневый входной сигнал от головного устройства модулируется , или изменяется высокочастотной схемой, которая преобразует аудиосигнал в серию прямоугольных сигналов включения / выключения, ширина которых изменяется в зависимости от входного уровня.
  2. Эти сигналы затем используются для управления силовыми транзисторами, которые их усиливают. Сигналы прямоугольной формы усиливаются до более высокого напряжения от импульсного источника питания усилителя и теперь способны передавать большую мощность на динамики. Поскольку прямоугольные волны включаются и выключаются быстро, транзисторы никогда не остаются включенными надолго, что снижает потребляемую мощность и потери.
  3. Усиленные прямоугольные волны сглаживаются электронными схемами, которые преобразуют их обратно в усиленную версию исходного искривленного музыкального сигнала.
  4. Перед выходными клеммами динамика фильтры удаляют высокочастотный шум из выходного сигнала, поскольку усилитель работает, чтобы исключить его из диапазона звука, который вы можете слышать. Выход представляет собой усиленную версию входного сигнала с высокой мощностью.

Практически все усилители класса D (в отличие от моделей класса A или A / B) используют специальную интегральную схему (IC), которая обрабатывает прерывание аудиосигнала и управление транзисторами мощности. Некоторые миниатюрные версии разработаны как продукт «все в одном» и напрямую управляют динамиками. Обычно они используются для компьютерных динамиков меньшей мощности или миниатюрных домашних стереоусилителей.

В бюджетных автомобильных усилителях часто используется готовая микросхема контроллера усилителя класса D, в то время как в торговых марках чаще используются более совершенные индивидуальные микросхемы.

Как и другие усилители, многие также предлагают входы высокого уровня для работы с заводскими стереосистемами.

Примечание: Вы можете увидеть, что некоторые домашние и автомобильные усилители рекламируются как «класс T», «класс G» или другие похожие названия. Несмотря на то, как они звучат, это также просто переименованные версии того же базового дизайна класса D с некоторыми пользовательскими изменениями или настройками.

Являются ли усилители класса D высоким качеством воспроизведения?

В самом строгом смысле, нет, эти типы усилителей , а не отличаются высокой точностью воспроизведения, в отличие от усилителей класса A со сверхнизкими характеристиками искажений или качеством звука high-end класса A / B. Это потому, что качество звука усилителей класса D должно быть несколько снижено, чтобы мы могли извлечь выгоду из предлагаемой ими эффективности.

Чтобы обеспечить чистоту звука мирового класса, усилители класса A тратят много энергии, которая превращается в тепло. Однако некоторые люди по-прежнему предпочитают их, потому что они предлагают бескомпромиссное усиление звука, сверхнизкие искажения и очень точно воспроизводят музыкальный сигнал.

Высококачественные усилители класса AB, хотя и не так хороши, как класс A, также предлагают отличное качество звука за дополнительную плату за более высокую цену.Даже бюджетные усилители A / B среднего уровня могут предложить высококачественный звук, если они правильно спроектированы с учетом принципа работы технологии.

Поскольку усилители класса A / B предлагают хорошее качество звука в дополнение к приличной эффективности и дешевы в сборке, они уже много лет являются наиболее распространенным типом автомобильных усилителей. Несмотря на это, усилители класса D улучшились и становятся все более популярными.

Вот почему усилители класса D имеют более низкую точность воспроизведения:

  • Усилители класса D используют технологию ШИМ для преобразования исходного сигнала в прямоугольные формы и обратно. Это означает, что может быть потеряна небольшая часть верности. Каждый раз, когда музыкальный сигнал преобразуется, некоторая точность теряется.
  • Во время работы в звуковой сигнал непреднамеренно добавляется больше шума, чем в усилителях других типов. Из-за этого эти усилители часто имеют более низкое отношение сигнал / шум (SNR), чем их аналоги. Вообще говоря, чем выше SNR, тем лучше.

Но пусть это не произведет у вас неверного впечатления - современные усилители очень хороши!

Они значительно улучшились, но качество имеет значение!

5–10 лет назад усилители класса D, которые я пробовал, разочаровали.Хорошая новость заключается в том, что сегодняшние усилители на намного лучше на . Если вы делаете покупки осторожно и обращаете внимание на детали, звук вам понравится.

Например, четырехканальный усилитель класса D Alpine MRV-F300, который я здесь рассмотрел, представляет собой небольшой усилитель с прекрасным звучанием, который мне понравился.

Большинство людей сочтут практически невозможным отличить качество звука при сравнении очень хорошего усилителя класса D со средним усилителем A / B. Если вы не очень разборчивы в отношении качества звука, это не должно быть проблемой.

Если вы планируете использовать усилитель только для низких частот, качество звука не имеет особого значения, поскольку мы не можем услышать разницу для низких частот. Вот почему они использовались только для усилителя сабвуфера до того, как технология улучшилась.

Что такое автомобильный моноусилитель класса D?

Автомобильные моноусилители

класса D предназначены для передачи большой мощности сабвуферам для получения действительно мощных басов. В отличие от полнодиапазонных усилителей, они ограничены , только воспроизводят басы.

Большинство автомобильных моно усилителей имеют некоторые общие черты:

  • Нижний импеданс динамика (Ом): многие из них могут работать с сопротивлением до 2 Ом или даже 1 Ом для максимальной мощности.
  • Не поддерживает полный диапазон. Например, большинство из них нельзя использовать для коаксиальных или компонентных динамиков. Звук, который они могут воспроизводить, ограничен только диапазоном низких частот.
  • Высокая выходная мощность: В наши дни автомобильные моноусилители класса D имеют номинальную мощность, такую ​​как 500 Вт RMS, 750 Вт RMS и даже 1000 Вт и более! Это стало возможным благодаря эффективности ШИМ класса D.
  • Регулятор уровня сабвуфера: некоторые модели оснащены поворотной ручкой для регулировки громкости усилителя с приборной панели.
  • Регулируемый фильтр низких частот: как правило, даже если они не могут воспроизводить звук выше 250 Гц или около того, вы можете отрегулировать срез выхода кроссовера от 20 до 250 Гц, в зависимости от конкретного усилителя.

Хотя они используют один монофонический (моно) канальный выход, некоторые из них имеют дополнительный набор терминалов для динамиков, чтобы упростить подключение нескольких сабвуферов, если хотите.

Подходят ли усилители класса D для сабвуферов?

Самое главное, что нужно понять, это то, что эти моноусилители (также называемые «моноблочными» усилителями) разработаны только для , чтобы обеспечить большую мощность на сабвуфер и не более того.В этом отношении они отлично подходят для подводных лодок!

Они предлагают более высокую стоимость ватт на доллар, чем любые другие усилители. Фактически, сегодня вы можете найти такие, которые могут обеспечить среднеквадратичную мощность 500 Вт (или выше!) За 100 долларов и ниже.

Лучше ли усилитель класса D?

Не существует действительно «лучшего» класса усилителей - по крайней мере, в настоящее время. У каждого есть свои сильные и слабые стороны, а это означает, что все сводится к тому, что лучше всего подходит для вас. Например, если вы, как и большинство людей, хотите хорошего звука, но с наилучшим соотношением цены и качества, тогда да, в этом случае, вероятно, лучше.

Однако, если говорить о том, что важно для большинства людей, автомобильные усилители класса D лучше в большинстве, но не во всех категориях, которые имеют значение.

Вот сравнение разных классов усилителей и их плюсы и минусы:

Схема сравнения классов автомобильных усилителей

Диаграмма, сравнивающая основные вещи, которые вам интересны, с аудиоусилителями. Как я упоминал ранее, усилители класса A / B - это хороший компромисс между качеством звука, стоимостью и мощностью.Однако, как вы можете видеть здесь, усилители класса D в наши дни являются более выгодными и предлагают больше за деньги. Они являются лучшим универсальным выбором для большинства людей, которым не нужно качество звука аудиофильского уровня.

Как я уже упоминал ранее, усилители класса D сейчас становятся все более популярными и более ценными для большинства людей. Если вы не стремитесь к наилучшему качеству звука, которое только можно купить, вы получите больше мощности за свои деньги, доступную цену и более простую установку за свои деньги.

Как вы можете видеть на моей диаграмме выше, усилители класса A превосходны по качеству звука (они имеют сверхнизкие искажения и отлично справляются с воспроизведением музыкального сигнала), но уступают почти во всех других областях.

Усилители класса

A / B в течение многих лет были лучшим универсальным выбором. Они предлагают очень хорошее качество звука даже с бюджетными моделями, неплохое энергопотребление, они доступны по цене, но не так компактны. Усилители класса A больше не используются для автомобильной аудиосистемы, поэтому на самом деле они не являются конкурентами.

Усилители

класса D, как вы можете видеть, имеют больше плюсов, чем минусов - они меньше, вы можете получить больше мощности за деньги, и они потребляют меньше электрического тока, но не являются аудиофильскими по качеству звука. При покупке вы можете найти, например, модель с среднеквадратичной мощностью 4 x 100 Вт против усилителя A / B мощностью 4 x 50 Вт RMS.

В конечном счете, для большинства людей - отличные усилители класса D и лучший выбор, если вы не очень разборчивы в отношении качества звука. . Не поймите меня неправильно - современные модели имеют очень хорошее качество звука - только не высококачественный звук на уровне аудиофилов.Если это не то, что вам нужно после того, как вы найдете их очень приятными.

Класс D и автомобильные усилители класса A / B

Диаграмма, сравнивающая работу усилителей класса A / B и усилителей класса D. В отличие от усилителей класса D, модели A / B не изменяют исходный сигнал, а вместо этого усиливают его и разделяют на положительную и отрицательную половины для управления выходными каскадами. Усилители класса D используют принцип ШИМ и управляют транзисторами только часть времени, экономя потребляемую мощность и тратя меньше.

Что такое автомобильный усилитель класса AB?
Усилители

класса A / B существуют уже несколько десятилетий, и их цена варьируется от супербюджетных до высококачественных. Во всех случаях используется одна и та же базовая конструкция: входной сигнал используется для управления выходными транзисторами с положительной и отрицательной половинами, повышая входной сигнал с помощью внутреннего напряжения источника питания усилителя для управления динамиками.

Из-за того, как они работают, часть энергии теряется (около 45-35% или около того, в зависимости) и превращается в тепло, которое нагревает радиатор (корпус из тяжелого металла).Они предлагают очень хорошее качество звука, поскольку не изменяют аудиосигналы, а только усиливают их.

В схемах

класса D используются принципы ШИМ для экономии энергии, поскольку они переключают выходные транзисторы только часть времени. В отличие от усилителей класса A / B, они изменяют входной сигнал : он преобразуется в прямоугольные волны, которые преобразуются обратно в гладкие волны, точно так же, как входной сигнал, когда они выходят из усилителя.

Усилители класса D лучше, чем AB?

Усилители класса D могут предлагать больше мощности и / или больше каналов усилителя при таком же или меньшем размере, чем усилители класса A / B.Этот 5-канальный усилитель Pioneer, например, может обеспечить большую мощность на 4 динамика и выделенный канал сабвуфера, чем усилители A / B того же размера. По этой причине можно сказать, что так лучше.

Есть небольшая разница в качестве звука, которая зависит от марки и дизайна. В качестве компромисса соотношение сигнал / шум несколько хуже, чем у моделей A / B. Например, 90 дБ или около того более типичны для хороших усилителей, в то время как усилители A / B часто начинаются с 90 дБ, а 100 дБ - не редкость.

На самом деле усилители класса D не лучше, чем A / B, но для большинства людей они таковы.Например, не так много людей заботятся о более точных характеристиках качества звука, таких как шум или SNR.

Их больше волнует мощность, которую они получат за свои деньги - в этом отношении усилители класса D на лучше. Во многих случаях их также проще установить, поскольку они меньше по размеру.

Я думаю, что лучший ответ - сказать, что они лучше по мощности, размеру и стоимости, чем большинство усилителей A / B. Они не лучше для высококачественного звука. Однако есть усилители класса D с превосходным качеством звука.

Вам придется потратить больше на них, поскольку они представляют собой более продвинутые конструкции, чтобы обеспечить более высокий уровень качества звука, чем у большинства.

Некоторые усилители класса D, такие как этот от JL Audio, предлагают превосходное качество звука, которое может конкурировать с большинством усилителей A / B. Но они дороже.

Могу ли я использовать морской усилитель класса D в автомобиле?

Морской усилитель, установленный для использования и тестирования в автомобиле. Не стесняйтесь использовать усилитель класса D самостоятельно, если хотите!

Да, вы можете установить морской усилитель в свой автомобиль, грузовик или мотоцикл!

На самом деле, они предлагают несколько отличных вариантов установки, которых в противном случае у вас не было бы!

Вот список возможных отличных вариантов и проблем, которые они решают:

  • Морские мини-усилители класса D отлично подходят для надежной работы и отличного звука в мотоциклах, поскольку они могут поместиться в небольших помещениях и не будут перегреваться.
  • Морской усилитель подходит для уличных транспортных средств и намного более доступен, чем специальные усилители от производителя транспортного средства.
  • Акустическую систему можно собрать без стерео! Некоторые морские усилители класса D имеют встроенный приемник и контроллер Bluetooth, что делает это возможным.

Морские усилители предлагают отличные решения для некоторых особых случаев, например, в классических автомобилях. Вместо того, чтобы тратить кучу денег на изготовление по индивидуальному заказу или металлоконструкцию, вы можете использовать усилитель для прямого, простого в установке звука, который отлично работает.

На самом деле это не «минусы», о которых стоит беспокоиться, кроме косметического цвета и стиля. Кроме того, при покупке означает, что можно иметь еще дополнительных вариантов, и, возможно, вы сможете найти отличную сделку.

Еще статьи об усилителях и динамиках

У меня есть еще одна полезная информация, которая поможет вам узнать больше:

Вопросы, комментарии и т.

Д.?

Если у вас есть вопросы или комментарии, не стесняйтесь размещать их ниже! Нужна прямая помощь? Не стесняйтесь связаться со мной здесь, на моей странице контактов.

Что такое усилитель класса D

Узнайте, почему мы используем усилители класса D в наших сабвуферах

Лучше ли усилители класса AB, чем класса D? Если мы говорим о широкой полосе пропускания музыки через ваши громкоговорители, ответ, скорее всего, будет простым и однозначным: «Да». Но когда дело доходит до питания сабвуферов, ответ менее однозначен.

Усилители

класса D, также известные как «цифровые» усилители, работают, сдвигая частоту дискретизации, с которой они работают, до чрезвычайно высоких частот.При этом они используют ЗНАЧИТЕЛЬНО меньшие силовые трансформаторы, которые занимают на , что на меньше внутреннего пространства - то, что всегда имеет значение в сабвуферах. В некоторых случаях он экономит почти 10% внутреннего объема, пространства, которое можно вернуть для получения более глубоких басов и более высокой выходной мощности, так что это немалое преимущество.

Итак, если «нормальный» усилитель класса AB работает на частоте 60 Гц в Северной Америке и 50 Гц в Европе и большей части Азии, усилитель класса D может работать на частотах до 500 000 циклов; чем выше частота, тем эффективнее усилитель может работать на холостом ходу и тем меньше трансформатор.Усилители с более холодным режимом работы означают, что они могут - особенно в мощных (более 300 Вт) - потреблять меньше энергии, когда они не работают. Вот почему мы можем поставить усилитель мощностью 550 Вт, который потребляет всего 22 Вт в режиме ожидания.

ProTip:

В то время как многие из наших моделей предлагают схемы резервного питания, в наших собственных студиях мы всегда выбираем режим «Всегда включен», потому что любой усилитель предпочитает работать в устойчивом непрерывном режиме, где он не подвергается стрессу от многократных толчков при включении холода.Это абсолютно самый надежный и щадящий способ работы с REL. А поскольку мы разработали высокоэффективные усилители, которые не тратят впустую энергию, когда не воспроизводят сигнал, вы так или иначе не сэкономите намного больше энергии. Усилитель мощностью 200 Вт в нашем T / 7i потребляет всего 7 Вт, примерно столько же, сколько привлекает детский ночник. Мы всегда так поступали, задолго до того, как стало модно заботиться об энергопотреблении и окружающей среде, потому что это было хорошей инженерной практикой.

Те самые проблемы, которые слышат и возражают многие опытные слушатели в усилителях класса D, полностью игнорируются в приложениях сабвуфера.Класс D известен своей яркостью, своего рода заусенцами с твердыми краями, которые поражают верхние средние и нижние высокие частоты музыки.

Но посмотрите, как он используется в REL. Во многих системах на основе REL пользователи нередко переключаются в диапазоне 30-40 Гц, иногда даже в диапазоне 20-30 Гц. Так почему нас это не волнует? Потому что то, что многие из нас могут слышать и возражать в усилителях класса D, находится на 6-7 октав выше, чем мы просим REL воспроизвести. Музыка состоит из 10 октав, и REL находятся почти исключительно в нижней октаве (20-40 Гц), поэтому проблемы, связанные с классом D, существуют примерно на 70% выше музыкального диапазона, в котором работает REL. Это настолько далеко за пределами области, вызывающей озабоченность, что мы можем спокойно игнорировать его влияние.

Но подождите, разве REL не использует класс AB в своем более доступном ассортименте И в некоторых из своих эталонных продуктов?

Да, мы делаем, и вот наш подход и почему нам действительно наплевать, является ли усилитель, тщательно разработанный для того или иного диапазона, Классом AB или Классом D. Мы хотим использовать абсолютно лучшие усилители в зависимости от области применения и цены. «Лучшее» означает лучшее звучание в данном ценовом диапазоне, наиболее надежное и обладающее более чем достаточной мощностью для достижения наших инженерных целей со здоровым дополнительным запасом прочности.

Профессиональный совет:

Мы устанавливаем стабильное состояние номинальной мощности нашего усилителя в частотном диапазоне с центром в нижней октаве музыки, тогда как усилители некоторых конкурентов могут достигать своих номинальных значений только в течение коротких периодов времени и на частотах, которые лежат выше рабочего диапазона сабвуфера. Собственно, какой в ​​этом смысл? Усилитель сабвуфера, проверенный на частоте 100 Гц, похож на школьный автобус, который хорошо справляется со скоростью 200 миль в час; интересно, но не имеет отношения к работе.

Суть в том, что мы стремимся производить самые надежные усилители, которые предлагают наилучшие характеристики, которые мы можем извлечь, независимо от классификации усилителей. Когда мы предлагаем класс D в нашей серии S, это связано с тем, что эти усилители предлагают гораздо более быстрый отклик, идут глубже с потрясающе четкой четкостью, чем усилители класса AB, используемые в нашей более доступной серии T / i. Так почему бы не пойти повсюду в классе D? Потому что на выходных мощностях серии T / i класс D менее привлекателен и еще не имеет проверенной репутации этих усилителей класса AB.. Мы произвели более 100 000 устройств, используя различные разработки наших усилителей Serie T / i, с показателем надежности, который является не чем иным, как невероятным, а надежность с отличным звуком по разумной цене - что-то исключительно редкое для доступных сабвуферов.

Мы обещаем продолжать использовать все имеющиеся в нашем распоряжении средства для создания самых прочных и надежных усилителей, обеспечивающих высочайшие характеристики для каждого производимого нами диапазона, без учета его источника питания и классификации усилителя.После почти 30 лет работы мы доказали, что принимаем правильные инженерные решения, которые уравновешивают ВСЕ достоинства наших продуктов и вызывают доверие наших клиентов, которые рассчитывают на нас в принятии этих решений. Мы благодарим тысячи клиентов REL по всему миру за это доверие, мы его очень дорожим.


27 февраля 2018 г. - Опубликовано в: Системное мышление

Какие бывают классы аудиоусилителей?

первоначально опубликовано: 20 апреля 2014 г.

Если вы когда-нибудь заглядывали в спецификации усилителя, то, возможно, заметили класс усилителя.Обычно обозначаемые одной или двумя буквами, наиболее распространенными классами усилителей, используемыми сегодня в бытовом домашнем аудио, являются классы A, A / B, D, G и H. Эти классы не являются простыми системами оценки, а описывают топологию усилителя, т.е. как они функционируют на базовом уровне. В то время как каждый класс усилителей имеет свой собственный набор сильных и слабых сторон, их задача (и то, как оценивается конечная производительность) остается прежней: усилить форму волны, отправляемую на него предусилителем, без внесения искажений или, по крайней мере, с минимальными искажениями. .Так что же означает наш алфавитный набор классов усилителей? Продолжайте читать, чтобы узнать, но сначала посмотрите наше недавно добавленное видео-обсуждение на YouTube!

Классы усилителей Обсуждение на YouTube

Мы собираемся обсудить, как усилители проводят через сигналы, поэтому ниже показана базовая диаграмма синусоидального сигнала.

Sinewave - полная длина волны представляет 360 градусов

Класс A

По сравнению с другими классами усилителей, которые мы рассмотрим, усилители класса A являются относительно простыми устройствами. Определяющий принцип работы класса A заключается в том, что все выходные устройства усилителя должны проводить полный цикл сигнала в 360 градусов. Класс A также можно разделить на усилители с несимметричным выходом и двухтактные усилители. Двухтактное отклонение от основного объяснения выше за счет использования выходных устройств попарно. В то время как оба устройства проводят полный цикл в 360 градусов, одно устройство будет брать на себя большую часть нагрузки в течение положительной части цикла, а другое обрабатывает большую часть отрицательного цикла; Основным преимуществом такой схемы является уменьшение искажений по сравнению с несимметричными схемами, поскольку гармоники четного порядка подавляются.Кроме того, конструкции класса А «толкают / вытягивают» менее восприимчивы к гудению; односторонние конструкции, как правило, требуют особого внимания к источнику питания, чтобы смягчить эту проблему.

Простая диаграмма класса A (слева; любезно предоставлено sound. westhost.com) и мощный усилитель класса A Pass Labs XS150 (справа).

Из-за положительных характеристик, связанных с работой класса A, он считается золотым стандартом качества звука во многих кругах аудиофилов.Однако у этих конструкций есть один важный недостаток: эффективность. Требование к проектам класса A иметь все выходные устройства всегда проводящими приводит к значительным потерям мощности, которая в конечном итоге преобразуется в тепло. Это еще больше усугубляется тем фактом, что конструкции класса A требуют относительно высоких уровней тока покоя, который представляет собой величину тока, протекающего через выходные устройства, когда усилитель производит нулевой выходной сигнал. Реальные показатели эффективности могут составлять порядка 15-35% с вероятностью падения до однозначных цифр при использовании высокодинамичного исходного материала.

класс B

В то время как все выходные устройства в усилителе класса A проводят 100% времени, в усилителях класса B используется двухтактная компоновка таким образом, что только половина выходных устройств проводит ток в любой момент времени: одна половина покрывает Часть формы волны +180 градусов, а другая - часть -180 градусов. Как следствие, усилители класса B значительно более эффективны, чем их аналоги класса A, с теоретическим максимумом 78,5%.Учитывая относительно высокую эффективность, класс B использовался в некоторых профессиональных усилителях звука, а также в некоторых домашних ламповых усилителях.

Несмотря на их очевидную силу, велика вероятность, что вы не увидите слишком много чистых усилителей класса B, плавающих вокруг. Причина этого известна как искажение кроссовера.

Переходное искажение, влияющее на простую синусоидальную волну; изображение любезно предоставлено sound.westhost.com.

Как видно на изображении выше, кроссоверное искажение представляет собой проблему / задержку при передаче обслуживания между устройствами, обрабатывающими положительную и отрицательную части формы волны.Излишне говорить, что такое искажение в достаточной степени слышно, и хотя некоторые конструкции класса B были лучше других в этом отношении, класс B не получил особой любви со стороны аудиофилов.

Класс A / B

Class A / B, как можно догадаться, сочетает в себе лучшее из класса A и класса B, чтобы создать усилитель без недостатков ни того, ни другого. Благодаря такому сочетанию сильных сторон усилители класса A / B в значительной степени доминируют на потребительском рынке. Так как же им это удалось? Решение на самом деле довольно простое по своей концепции: там, где в классе B используется двухтактная схема, при которой каждая половина выходного каскада имеет проводимость на 180 градусов, усилители класса A / B увеличивают это до ~ 181-200 градусов.Таким образом, вероятность возникновения «разрыва» в цикле значительно снижается, и, следовательно, кроссоверное искажение снижается до точки, где оно не имеет никакого значения.

Так что насчет этого маленького вопроса эффективности? Достаточно сказать, что класс A / B выполняет свои обещания, легко превосходя по эффективности чистые конструкции класса A со скоростью порядка ~ 50-70%, достигаемой в реальном мире. Фактические уровни, конечно, зависят от смещения усилителя и программного материала среди других факторов.Также стоит отметить, что некоторые конструкции класса A / B делают шаг вперед в своем стремлении избавиться от кроссоверных искажений, работая в чистом режиме класса A с мощностью до нескольких ватт. Это действительно снижает эффективность при работе на низких уровнях, но все же гарантирует, что усилитель не превратится в печь при выдаче большого количества энергии.

Пример схемы класса A / B (слева; взято из Википедии) и усилителя Emotiva XPA-1L класса A / B, который работает в режиме чистого класса A до первых 35 Вт (справа).

Класс G и H

Еще одна пара конструкций, разработанных с целью повышения эффективности, технически говоря, усилители класса G и H официально не признаны. Вместо этого они представляют собой вариации на тему класса A / B, в которых используется переключение шины напряжения и модуляция шины соответственно. В любом случае, в условиях низкой нагрузки, система использует более низкое напряжение на шине, чем усилитель класса A / B сравнимо номинальным номиналом, что значительно снижает энергопотребление; по мере возникновения условий высокой мощности система динамически увеличивает напряжение на шине (т.е. переключается на шину высокого напряжения) для обработки переходных процессов большой амплитуды.

Сравнение топологий класса B и класса G (слева; изображение взято с сайта sound.westhost.com) и Outlaw Model 2200, компактного, круто работающего усилителя класса G мощностью 200 Вт (справа).

Так в чем же здесь недостаток? Одним словом: стоимость. В оригинальных схемах коммутации шин использовались биполярные транзисторы для управления выходными шинами, что увеличивало сложность и стоимость. В наши дни это часто сокращается за счет использования сильноточных полевых МОП-транзисторов для выбора / изменения шин.Использование полевых МОП-транзисторов не только дополнительно повышает эффективность и снижает нагрев, но и требует меньшего количества деталей (обычно по одному устройству на рельс). Помимо затрат на коммутацию шины / модуляцию шины, также стоит отметить, что в некоторых усилителях класса G используется больше устройств вывода, чем в типичной конструкции класса A / B. Одна пара устройств будет работать в обычном режиме A / B, питаясь от низковольтных шин; Между тем другая пара остается в резерве, чтобы действовать как усилитель напряжения, и активируется только по мере необходимости.В конце концов, из-за этих дополнительных затрат вы обычно увидите только усилители класса G и H, связанные с мощными усилителями, где повышенная эффективность оправдывает себя. Компактные конструкции могут также использовать топологии класса G / H в отличие от класса A / B, учитывая, что возможность переключения в режим низкого энергопотребления означает, что они могут обойтись немного меньшим радиатором.

Класс D

Усилители класса D, часто ошибочно называемые «цифровым усилением», представляют собой зенит эффективности усилителя, причем в реальных условиях достигаются коэффициенты, превышающие 90%. Перво-наперво: почему его относят к классу D, если «цифровое усиление» неправильно? Это была просто следующая буква в алфавите, причем класс C использовался в неаудио приложениях. Что еще более важно, как возможна эффективность более 90%? В то время как все упомянутые выше классы усилителей имеют одно или несколько постоянно активных устройств вывода, даже когда усилитель фактически находится в режиме ожидания, усилители класса D быстро переключают устройства вывода между выключенным и включенным состоянием; Например, в проектах класса T, которые представляют собой реализацию класса D, разработанного Tripath, в отличие от формального класса, используются частоты переключения порядка 50 МГц.Устройства вывода обычно управляются широтно-импульсной модуляцией: прямоугольные волны различной ширины генерируются модулятором, который представляет аналоговый сигнал, который необходимо воспроизвести. При таком жестком управлении выходными устройствами теоретически возможен 100% -ный КПД (хотя, очевидно, недостижимый в реальном мире).

Пример полной мостовой схемы класса D (слева; получено с сайта sound.westhost.com) и усилителя IQ M300 класса D, чудо мощностью 300 Вт (справа).

Углубляясь в мир класса D, вы также найдете упоминания об усилителях с аналоговым и цифровым управлением. Усилители класса D с аналоговым управлением имеют аналоговый входной сигнал и аналоговую систему управления, обычно с некоторой степенью коррекции ошибок обратной связи. С другой стороны, усилители класса D с цифровым управлением используют сгенерированное цифровым образом управление, которое переключает силовой каскад без контроля ошибок (можно показать, что те, у которых есть контроль ошибок, топологически эквивалентны аналоговому управлению класса D с ЦАП впереди. ).В целом, стоит отметить, что класс D с аналоговым управлением имеет тенденцию иметь преимущество в производительности по сравнению с цифровым аналогом, поскольку они, как правило, предлагают более низкий выходной импеданс и улучшенный профиль искажений.

Далее, есть (не очень) небольшая проблема выходного фильтра: обычно это L-C цепь (индуктор и конденсатор), помещенная между усилителем и динамиками, чтобы уменьшить шум, связанный с работой класса D. Фильтр имеет большое значение: некачественный дизайн может поставить под угрозу эффективность, надежность и качество звука.Кроме того, обратная связь после выходного фильтра имеет свои преимущества. Хотя в конструкциях, в которых на этом этапе не используется обратная связь, отклик может быть настроен на определенный импеданс, но когда такие усилители работают со сложной нагрузкой (например, реальный громкоговоритель, а не резистор), частотная характеристика может значительно варьироваться в зависимости от нагрузку на громкоговоритель он видит. Обратная связь стабилизирует эту проблему, обеспечивая плавную реакцию на сложные нагрузки.

В конечном счете, сложность класса D имеет свои плюсы: эффективность и, как хорошее следствие, меньший вес.Поскольку относительно мало энергии расходуется в виде тепла, требуется гораздо меньший отвод тепла. Более того, многие усилители класса D используются в сочетании с импульсными источниками питания (SMPS). Как и выходной каскад, сам источник питания можно быстро включать и выключать для регулирования напряжения, что приводит к дальнейшему повышению эффективности и возможности снижения веса по сравнению с традиционными аналоговыми / линейными источниками питания. Взятые вместе, даже мощные усилители класса D могут весить всего несколько фунтов.Недостатком источников питания SMPS по сравнению с традиционными линейными источниками является то, что первые обычно не имеют большого динамического запаса. Наше ограниченное тестирование усилителей класса D с линейными источниками питания по сравнению с источниками SMPS показало, что это правда, когда два усилителя мощности сравнимо номинальной мощности оба выдавали номинальную мощность, но один с линейным источником питания смог обеспечить более высокие динамические уровни мощности. Тем не менее, конструкции SMPS сейчас становятся все более обычным явлением, и вы можете ожидать увидеть более мощные усилители класса D следующего поколения, использующие их.

Насколько эффективен типичный усилитель класса D по сравнению с обычным дизайном класса A / B?

Одним словом: чрезвычайно. В то время как эффективность усилителя класса A / B повышается по мере приближения к максимальной выходной мощности, конструкции класса D поддерживают высокий рейтинг эффективности в большей части своего рабочего диапазона; в результате эффективность в реальном мире еще больше склоняется в их пользу. Изображение любезно предоставлено sound.westhost.com.

Один усилитель, чтобы править всеми?

При правильной реализации любой из вышеперечисленных элементов, не относящихся к чистому классу B, может стать основой высококачественного усилителя.Вам недостаточно? Затем давайте посмотрим на относительные сильные и слабые стороны каждого дизайна:

Класс усилителя
Типичный КПД
Плюсы
Минусы
А ~ 15-35% Нет возможности кроссоверного искажения.
Неэффективность = нагрев
Конструкции с несимметричным концом, склонные к гудению и более высоким уровням искажений.
Б ~ 70% Относительно высокий КПД.
Возможность значительного кроссоверного искажения и снижения качества воспроизведения
А / Б ~ 50-70% Более эффективен, чем класс A.
Относительно недорого.
Кроссоверное искажение может быть спорным.
КПД хороший, но не большой.
G&H
~ 50-70% Повышенная эффективность по сравнению с классом A / B.
Дороже, чем класс A / B, но более высокие уровни мощности достигаются при меньшем форм-факторе.
Д > 90% Максимально возможная эффективность
Легкий вес.
Широтно-импульсные модуляторы, работающие на относительно низких частотах, могут поставить под угрозу воспроизведение высокочастотного звука.
В некоторых конструкциях качество звука различается в зависимости от нагрузки на динамик.

Помимо потенциальных проблем с производительностью (которые в первую очередь являются следствием проектных решений, а не присущи классу), выбор класса усилителя в значительной степени является вопросом стоимости или эффективности.На сегодняшнем рынке доминирует класс A / B, и не зря: они работают очень хорошо, относительно дешевы, а их эффективность вполне подходит для приложений с низким энергопотреблением (> 200 Вт). Конечно, поскольку производители усилителей пытаются раздвинуть границы подачи мощности с помощью таких усилителей, как 1000-ваттный моноблок Emotiva XPR-1, они обращаются к конструкциям класса G / H и класса D, чтобы их усилители не использовались в качестве обогревателей. Между тем, на другом конце рынка находятся поклонники класса A, которые могут простить неэффективность в надежде на более чистый звук.

Сводка

В конце концов, классы усилителей не обязательно так важны, как некоторые могут приписать. Да, есть важные различия, особенно когда дело касается стоимости, эффективности усилителя и, следовательно, веса. Конечно, усилитель класса A мощностью 500 Вт - плохая идея, если только идея использования вашего усилителя в качестве духовки не нравится вам. С другой стороны, различия между классами сами по себе не определяют качество звука. В конце концов, все сводится к проектированию и внедрению; в Audioholics нам посчастливилось услышать (и измерить) отличные примеры усилителей всех классов.Есть любимый? Обязательно озвучивайте свое мнение на наших форумах.

Verdinut сообщений Сентябрь 19, 2018 21:20

Одним из примеров успешных усилителей классов A / B и A / B / H, использующих SMPS, является серия усилителей DCA, которые QSC Audio производит с 1998 года. Они доказали, что хорошо спроектированный усилитель может использовать импульсный источник питания и работать с ним. работа также, если не лучше, чем обычное линейное питание:

https://www.qsc.com/cinema/products/power-amplifiers/dca-series/

Я использую три DCA 1222 и один DCA 1824 в моем Система HT.

Matthew J Poes сообщений сентябрь 19, 2018 20:28

Не скажу, что у меня есть фаворит, я тоже слышал отличные примеры всех типов. Однако как рецензент и настройщик, постоянно перемещающий усилители, я могу с уверенностью сказать, что мне нравятся усилители класса D с источниками питания SMPS. Просто ими легче управлять.

Я довольно часто делал самодельные усилители, собирая их либо из предварительно подготовленных модулей, комплектов, либо даже из моих собственных разработок. Я построил множество линейных источников питания, включая умножители емкости и источники CLC с катушками индуктивности размером с тороидальный трансформатор 1 кВА.Я измерил их поведение с помощью компьютерного моделирования.

Есть качество SMPS, которое, я думаю, заслуживает упоминания и обсуждения. Им нужно немного любви.

Питание SMPS регулируется по своей природе. Это означает, что напряжение не падает с нагрузкой. Вместо этого он регулирует напряжение, пока оно не достигнет своего предела. Это хорошо для поддержания выходной мощности при различных условиях нагрузки и в высокодинамичных условиях. Это также гарантирует, что искажения усилителя и шум не вырастут внезапно на пределе.Линейные источники питания без регулирования не могут этого сделать и, следовательно, должны быть либо очень большими с огромной емкостью, либо использовать сложный метод CLC, как это сделал я, который действительно дорог и очень тяжел.

Ограничение SMPS заключается в том, что вы не можете рассматривать их максимальный номинальный ток выдачи или номинальную мощность так же, как линейные. Если рассматривать его как усилитель, то линейные софт-клипсы там, где SMPS-клипы жесткие. Когда линейный источник питания приближается к своему пределу, он просто постепенно понижает напряжение по мере увеличения тока (что на самом деле нормально для нагрузок с низким импедансом), пока не достигнет предела.Пульсация также увеличивается, поэтому рекомендуется использовать большую емкость, чтобы этого избежать. SMPS не снижает напряжение, он просто достигает своего предела, и срабатывает ограничитель тока. Это приводит к меньшему запасу мощности. Я построил усилитель мощностью 300 Вт на канал (класс A / B) и включил источник SMPS мощностью 1200 Вт, предназначенный для использования звука. Он не мог даже достичь 300 Вт (среднеквадратичное значение) до срабатывания ограничителя. Тем не менее, тороидального трансформатора 1,2 кВА и емкости 40 000 мкФ было бы достаточно, если бы линейный источник питания превысил этот рейтинг. Вместо этого усилителю требовалось вдвое больше источника питания, чтобы достичь ожидаемой мощности.Другими словами, SMPS не обязательно должен делать усилитель менее динамичным, производителям просто нужно начать использовать гораздо более мощные усилители. Вроде вдвое больше.

Еще одним приятным атрибутом SMPS является то, что их пульсации напряжения находятся на одном уровне с лучшими возможными линейными источниками питания с расширенной фильтрацией. Никакой базовый линейный источник питания RC не может даже сравниться. Хотя многие могут указывать на шум переключения в SMPS, на самом деле в современных, хорошо спроектированных SMPS звукового уровня нет значимого шума переключения на выходе.У них действительно высокое радиочастотное излучение, но оно легко отфильтровывается. В конце концов, я думаю, нам всем нужны SMPS во всех усилителях.

ski2xblack сообщений декабрь 28, 2017 14:04

JRoss, пост: 1226221, участник: 84460
Привет, Стив, это, наверное, странный вопрос для вас, ребята, потому что это 12 вольт. Усилитель класса A, AB и т. Д. Вы когда-нибудь слышали о классе A / G? Может оно существует? В моей коллекции есть предположения середины и конца 80-х с нанесенной по трафарету схемой A / G.Не могу найти на нем ничего. Так вопрос, может ли это быть? Дай мне знать. Thx
Это можно интерпретировать как излюбленную топологию TLS - четырехкамерные дамперы. Усилитель класса A довольно умно сочетался с классом B. Не уверен, был ли он когда-либо реализован в мобильном аудио. Или это могло быть так, как сказал Стив.

Anywho, у меня есть усилители класса a / b и g (h?), А также пара ламп SE, которые не особенно хорошо усиливаются, но они точно обеспечивают шоколадные средние частоты.

Verdinut сообщений Декабрь 28, 2017 12:20

Самые мощные усилители QSC Audio работают в классе AB при более низких уровнях выходного сигнала, а затем переключаются на шину с более высоким напряжением для работы класса H.

Steve81 сообщений 28 декабря, 2017 11:31

JRoss, пост: 1226221, участник: 84460
Итак, вопрос, может ли это быть? Дай мне знать. Thx

Может. Лучше всего предположить, что это, вероятно, усилитель A / B, который работает в классе A до определенного уровня, а затем использует дополнительную эффективность переключения шины A / B + (G) для более высоких уровней выходного сигнала.

Лучший усилитель класса D Обзоры

Высококачественный усилитель класса D помогает обычным динамикам воспроизводить чистый, громкий и привлекательный звук, доставляющий удовольствие вашим ушам.

Усилители играют важную роль за кулисами; они гарантируют, что ваши домашние стереодинамики будут воспроизводиться с поразительной четкостью на любой громкости!

Помимо обычных вариантов, существуют специальные усилители для пассивных динамиков, наушников и сабвуферов. И у нас есть все, что вам нужно для потрясающего обновления стереосистемы!

Итак, если вы задумывались о том, чтобы поставить новый усилитель для вашего домашнего кинотеатра, вы обязательно найдете наши обзоры и рекомендации лучших усилителей класса d весьма полезными!

Хотите быстро принять решение, просто следуйте этой таблице

Что такое усилитель класса D и почему я должен его использовать?

Усилитель класса D - один из последних вариантов усилителя, который хорошо сочетается с оборудованием домашнего кинотеатра и обеспечивает качество звука, как в профессиональной студии.Какими бы эффективными и надежными ни были усилители класса D, люди всегда хотят знать, что еще могут предложить эти великолепные усилители.

Вот почему мы указали на ключевые преимущества наличия стереоусилителя класса D для вашего дома.

Обеспечивает студийное качество звука

Ни одно из устройств, которые мы используем дома в качестве основного источника звука (смартфон, ноутбук, телевизор), не может генерировать достаточно сильные цифровые сигналы, чтобы максимально использовать динамики. Либо звук кажется плотным с искажениями, либо полнота басов звучит еле слышно.

Тем не менее, вам нужны высококачественные усилители для достижения оптимального уровня выходного сигнала ваших динамиков.

Громко и ясно воспроизводит ваши динамики

Слабый сигнал воспроизводится через пассивные динамики, потому что этот тип динамиков не может усилить звук, не говоря уже о передаче его на слышимые компоненты. Это потому, что пассивные динамики требуют стороннего усилителя мощности для воспроизведения файлов с источников. Активные колонки имеют встроенный усилок; все, что им нужно, это источник питания.

С другой стороны, пассивным динамикам нужен как усилитель, так и источник питания; вот почему вы увидите усилители с «блоком питания» номиналом 13.5 В 3 А, 24 В 4,5 А постоянного тока и т. Д.

Улучшает характеристики динамиков и сабвуфера

Как мы упоминали ранее, усилители улучшают качество цифрового сигнала, так что динамики могут лучше воспроизводить их. Они также имеют инновационную схему, которая снижает искажения звука. Кроме того, они могут сделать звучание суб-басов и басов слышимым и полным.

Динамик или низкочастотный динамик не могут в конечном итоге генерировать аудиосигналы с исходной частотой ниже Гц. Существуют специальные внешние усилители мощности как для пассивных динамиков, так и для сабвуферов - исключительно для сабвуферов.

Наши 10 лучших обзоров усилителей класса D 2021

Чтобы получить усилитель класса D, который подходит для вашей домашней стереосистемы дома и в студии, необходимо рассмотреть десятки аспектов. Зачем испытывать трудности, когда прямо ниже мы рассмотрим 10 проверенных временем моноблочных усилителей?

1. Мини-аудиоусилитель Pyle Bluetooth HiFi

Обладая выдающимся качеством звука и удобными для пользователя функциями, усилитель Pyle Bluetooth вошел в список лучших усилителей класса d, доступных прямо сейчас.Исключительная чистота звука, а благодаря своим компактным размерам этот усилитель прекрасно смотрится в любом домашнем интерьере и любой студии!

Если вы запасаетесь своим домашним кинотеатром новейшими гаджетами и оборудованием, у вас наверняка найдется достаточно места для этого стереоусилителя класса d от Pyle. Он имеет эффективные регуляторы высоких и низких частот, которые оживляют звук.

Это устройство совместимо с Bluetooth 5, поэтому вы можете рассчитывать на быстрое сопряжение с нулевой буферизацией. А диапазон - более 30 футов.Итак, потеря связи - это не проблема!

Он легко подключается к внешним устройствам, таким как радио, смартфоны, планшеты, микрофоны, динамики, ноутбуки и т. Д. Если вы не являетесь большим поклонником домашних вечеринок, вам понравится его ¼-дюймовый разъем для наушников, чтобы спокойно наслаждаться любимыми треками.

Что касается компоновки панели управления, у вас есть все кнопки на передней панели этого изящного черного Bluetooth-усилителя. Он имеет аудиовход RCA на задней панели, так что вы можете подключать его к устройствам, которые еще не поддерживают беспроводное сопряжение.

Поскольку он обеспечивает мощность 100 Вт на канал, вы можете наслаждаться мощностью 200 Вт при 100 Вт RMS не на одном, а на двух наборах динамиков. Кроме того, его защищенная схема с оконечным сопротивлением 2-8 Ом и сверхнизким общим гармоническим искажением 0,5% сделали усилитель Pyle Bluetooth нашим фаворитом!

Основные функции

  • Поддерживает Bluetooth 5 и охватывает большой диапазон 30 футов
  • КНИ 0,5% означает, что у вас очень низкие искажения качества звука
  • Подключается к аудиосистемам через вход RCA и Bluetooth
  • Идеально для домашних акустических систем
  • Поставляется с 4.Кабель питания длиной 9 футов для проводных настроек

2. Fosi Audio BT20A 2-канальный стереозвук Bluetooth 5.0

Наслаждайтесь усиленным звуком в лучшем виде с Fosi Audio BT20A. Он оснащен усовершенствованной схемой Bluetooth 5.0. После того, как соединение Bluetooth будет установлено, не будет слышимого статического электричества.

Начнем с того, что Fosi Audio BT20A отличается компактным минималистичным дизайном. Его розетка постоянного тока полностью безопасна для подключения любой домашней колонки через вход RCA.Кроме того, его защищенная схема обеспечивает хорошее состояние устройства во время использования. Усилитель совместим с любым динамиком, который есть в вашем арсенале.

Его великолепное качество звука проявляется в показателе THD ниже 0,04% даже при высоких настройках громкости. Это означает, что вы можете наслаждаться треками с исключительной четкостью, не выходя из дома. Благодаря широкому диапазону подключения по Bluetooth звук без пропусков можно использовать как на домашних вечеринках, так и на веселых мероприятиях.

Самое лучшее в моноблочных усилителях класса d - это то, что вы получаете гораздо больше, чем обычный предусилитель в удобной настройке.Кроме того, мы рекомендуем Fosi Audio BT20A, потому что он мощный, практичный и компактный для домашнего использования.

Поскольку этот усилитель Bluetooth класса D поддерживает колоссальный радиус действия 50 футов, вы можете наслаждаться потрясающим звуком, где бы вы ни находились!

Основные характеристики

  • Поддерживает высококачественное воспроизведение звука с телефона, ноутбука, телевизора, PS4 и DVD
  • Диапазон подключения Bluetooth 50 футов идеально подходит для малых и больших многоэтажных домов
  • Up Согласующее сопротивление до 8 Ом обеспечивает профессиональную ясность и безопасность схемы
  • A 0.04% THD делает этот усилитель класса D таким же эффективным, как усилители класса AB.

3. Автомобильный усилитель Planet Audio TR3000.1D класса D

Если вы застряли с низкочастотным динамиком на пассивной акустической системе, вам всегда поможет дополнительный сабвуфер. А когда дело доходит до усиления блеска сабвуферов, этот усилитель класса D от Planet Audio - лучший выбор.

Это устройство поставляется со специальными дозвуковыми фильтрами и фильтрами LP и может похвастаться большой чувствительностью к звуковым частотам, обеспечивая только лучшее для ваших ушей.

Во-первых, его высокоэффективные транзисторы могут переключаться между полным и непроводящим режимом, создавая потрясающий звук. Вы также можете соединить два усилителя вместе с импедансом 2 Ом - благодаря его инновационной способности связывания.

И если вы всегда настраиваете свою домашнюю стереосистему в лучшую сторону, вы уже знаете, как великолепно звучат сабвуферы при низком сопротивлении.

Этот мощный усилитель класса d от Planet Audio также имеет автоматическую защиту от отключения. Что касается качества звука, то этот усилитель класса D позволяет настраивать низкие басы и удерживать их в желаемом диапазоне.

Также есть функция Phase Control, которая помогает синхронизировать фазу динамика с усилителем для более привлекательного качества прослушивания. По правде говоря, ничто не может сравниться с хорошим сабвуфером в плане достижения округлой акустики, подходящей для наших закрытых комнат.

Короче говоря, если мы хотим назвать лучший усилитель класса d за эти деньги, то это будет Planet Audio TR3000. Он поставляется с пультом дистанционного управления для простого управления уровнем выходного сигнала сабвуфера без подключения Bluetooth.

Основные характеристики

  • Он может работать в паре со вторым усилителем с импедансом 2 Ом для большего звука
  • Фильтры LP позволяют управлять звуковыми частотами, которые поступают в сабвуфер
  • У вас есть возможность настроить низкие частоты и сабвуфер уровни звука
  • Синхронизирует фазу динамика с фазой усилителя для качественного звука
  • Функция автоматического отключения гарантирует, что устройство не нагревается до опасного уровня

4.Lepy LP-2021A Цифровой Hi-Fi усилитель класса D

Если вы ищете усилители ЦА лучшего класса, вам повезло. Lepy LP-2021A, оснащенный передовыми технологиями и надежной схемой, выведет звук домашнего кинотеатра на новый уровень.

Найти экономичный способ загрузки домашнего кинотеатра непросто, особенно когда есть тонна средних усилителей и сабвуферов, которые перегорают, как только вы их подключаете.

Ну, это не то, что вам нужно Беспокойство с Lepy LP-2021A.Схема защиты динамика гарантирует безопасность использования динамика и усилителя. Кроме того, это предотвращает повреждение ваших динамиков внезапными вспышками звука.

Если вы плохо разбираетесь в жаргоне акустической мощности, любой обзор усилителей класса d может быть немного трудным для расшифровки. Особенно, когда вы сравниваете номинальную мощность, найти совместимый усилитель класса d для вашей домашней стереосистемы - крепкий орешек.

К счастью для вас, Lepy LP-2021A имеет безупречный контроль мощности и схему выдержки времени.Он отключает выходное соединение, когда входное напряжение превышает пороговое значение напряжения постоянного тока 14,4. Кроме того, это помогает избежать кратковременных ударов по корпусам динамиков.

Кроме того, помехи сигнала близки к нулю. Мы также были удивлены тем фактом, что его общие гармонические искажения ниже, чем у многих высококачественных усилителей, доступных на рынке. Кроме того, он также совместим со многими устройствами, такими как ваш iPhone, MP3-плеер, ноутбук, декодер и т. Д.

Основные функции

  • Обеспечивает чистые и естественные звуки с минимальными искажениями
  • Включает 13.Адаптер питания 5 В, 3 А
  • Частотная характеристика от 20 Гц до 20 кГц конкурирует со многими усилителями высшего уровня
  • Поддерживает входное напряжение от 12 В до 13,5 В и отключает питание, когда оно превышает

5. 2-канальный стерео аудио усилитель Fosi Audio

Это усилитель класса D, который легко помещается прямо на книжную полку, на рабочий стол или подставку под телевизор. Он сохраняет низкий профиль в вашем доме и повышает качество динамиков до максимума.

Теперь вы можете наслаждаться высококачественным студийным звуком с низким уровнем искажений из гостиной или игрового уголка.Приобретение Fosi Audio TB10A - лучшее, что вы можете сделать для домашнего кинотеатра. Он обеспечивает выходную мощность 100 Вт по двум каналам для мощного звука 200 Вт. В комплект входит блок питания на 24 В.

Кроме того, сам усилитель может управлять 300-ваттными динамиками с сопротивлением 4 Ом или 200-ваттными динамиками с сопротивлением 8 Ом. Этот легкий усилитель сочетает в себе качество звука с эффектом присутствия при компактных размерах.

Он имеет три простые ручки, расположенные на черной матовой панели управления. Нам также понравился его компактный дизайн, который, как мы полагаем, будет великолепно смотреться на вашей стойке под телевизор или на рабочем столе.

Часто мы замечаем, что усилители создают низкий статический шум при включении питания. Каким бы раздражающим это ни было, вы не можете ожидать качественного звука без надлежащих усилителей и сабвуферов.

К счастью, футуристическая схема сохраняет TB10A тихим, как мышь, когда вы во что не играете.

Основные характеристики

  • Гармоническое искажение 0,04% достаточно мало для звука высокой четкости
  • Два чипа TPA в схеме обеспечивают отличное качество звука для любителей музыки Hi-Fi
  • Подходит для достаточно чувствительных пассивных динамиков и системы домашнего кинотеатра
  • Не производит звуковых шумов, когда не используется

6.Dual Electronics DBTMA100 Bluetooth-усилитель класса D

Dual Electronics предлагает вам стереоусилитель класса d с поддержкой Bluetooth и великолепными характеристиками. Речь идет о пиковой мощности 100 Вт, сверхвысокой частотной характеристике и непревзойденной четкости звука для студийного исполнения прямо дома.

На передней панели есть несколько регуляторов и кнопок для управления басами, высокими частотами и громкостью для индивидуального восприятия. Ответственный радиатор устраняет тепло, что является основным повреждающим фактором для усиленных усилителей.

Кроме того, этот усилитель одинаково работает с проводным динамиком и динамиком Bluetooth. Диапазон подключения в сто футов дает вам множество преимуществ, чтобы разместить усилитель где угодно.

Если вы предпочитаете минималистичный интерьер, радиатор с подсветкой и контуры этого мощного усилителя класса d могут не соответствовать вашему вкусу. Что ж, благодаря широким возможностям подключения вы можете спрятать усилитель на верхней стойке и воспроизводить качественный звук без компромиссов.

Для универсального эксклюзивного качества звука Dual Electronics предлагает вам соединить этот усилитель с любым из их динамиков LU53 или LU43.И точно так же, как их умопомрачительный звуковой усилитель, динамики созданы с таким же уровнем яркости.

Помимо того, что этот усилитель является новаторским дополнением к вашему домашнему кинотеатру, он также вернет веселье во время домашних вечеринок. Даже когда дело доходит до игр, этот надежный усилитель класса D обеспечивает сюрреалистический звук для реалистичного воспроизведения.

Основные характеристики

  • Легко сочетается с внешними динамиками, пассивными динамиками и динамиками Bluetooth
  • Это портативный динамик с импедансом от 4 до 8 Ом и выдающейся частотной характеристикой от 20 Гц до 22 кГц
  • Подсвечиваемый радиатор и подсветка поворотные ручки управляют низкими, высокими частотами и громкостью
  • 100-футовый диапазон Bluetooth обеспечивает безупречный звук и универсальность в настройке

7.Усилитель HiFi Audio Stereo S.M.S.L AD18 с Bluetooth

Оцените новые возможности управления звуком домашнего кинотеатра, как никогда раньше, с усилителями Monoblock класса d от S.M.S.L. Он щеголяет выходом на сабвуфер с несколькими вариантами сопряжения, так что вы можете воспроизводить звук высокой четкости со всех своих устройств!

Вход USB пригодится, если вы хотите использовать усилители с ноутбуком и ПК. Однако, когда дело доходит до подключения PS4, CD или ТВ-бокса, 3,5 мм. Подойдет OPTI1 jack.Точно так же гнездо OPTI2 помогает вам подключаться к другим типам аудиоисточников.

Таким образом, в вашем распоряжении всего два оптических входных гнезда. Затем есть возможность подключения Bluetooth 4.2, которая позволяет вам полностью использовать беспроводную связь с вашей домашней стереосистемой.

Все, что вам нужно сделать, это включить опцию NFC на вашем смартфоне и подключить усилитель через Bluetooth в обычном процессе. Микросхемы CS8422 и TAS1020B преобразуют оптические и коаксиальные сигналы для выдающегося 24-битного звука с максимальной частотой дискретизации 96 кГц.

Его запатентованное качество звука также проявляется в безупречной системе цифровой обработки сигналов. При нулевом фазовом сдвиге цифровые сигналы проходят через LC-фильтр. Он эффективно снижает коммутационные шумы, присутствующие в выходном сигнале, и обеспечивает плавный, четкий звук для ваших ушей.

Основные характеристики

  • Поддерживает USB, AUX, системы оптического ввода и подключение Bluetooth 4.2
  • Включает выход SDPI, отличный от традиционного выхода ЦАП, для превосходной эффективности
  • Высококачественные микросхемы усилителя обеспечивают точное преобразование сигнала
  • Ноль Система подавления фазового сдвига и волнового шума обеспечивает лучшую четкость звука

8.S.M.S.L SA50 TDA7492 Усилитель класса D

Среди всех протестированных нами моноблочных усилителей класса d, S.M.S.L. SA50 не только лучше всего звучит, но и выглядит потрясающе.

Не будем лгать - серые алюминиевые усилители становились все более распространенными. Если вы хотите, чтобы ваш домашний кинотеатр оставался эксклюзивным, а домашняя стереосистема впечатляла, этот элегантный черный усилитель от S.M.S.L. отличный вариант.

Во-первых, вы можете приобрести этот усилитель с ограниченным бюджетом. Обновление домашней стереосистемы больше не требует затрат рук и ног.С SA50 вы можете наслаждаться превосходной акустикой с нулевыми пропусками.

Ручка регулировки громкости с мягкой подсветкой помогает сохранять очаровательно низкий уровень звука и поднимать его до безумно высокого уровня, когда это необходимо.

Его источник питания 24 В, 4,5 А постоянного тока может вызвать дополнительную нагрузку на вашу домашнюю цепь. Но параллельный конденсатор Philips 6600 мкФ полностью оборудован защитой от перегрузки по току. В целом, его стерео схема 2 × 50 Вт производит достаточно громкий звук, который заставит вас двигаться!

Что нам действительно понравилось в этих усилителях, так это то, что они разработаны с достойной похвалы, защищенной схемой, а снаружи выглядят великолепно.SA50 - это усилитель, которым вы щеголяете, а не тот, который прячете на полке. Наконец, это примерное устройство демонстрирует как тепловую перегрузку, так и технологию предотвращения короткого замыкания.

Основные характеристики

  • Подходит для домашних стереосистем, студенческих общежитий, встреч и аудиопроизводства
  • Параллельные 6600 мкФ конденсаторы Philips обеспечивают защиту от перегрузки по току
  • Поставляется с защитой от тепловой перегрузки
  • Совместимость только с пассивными динамиками

9.Power Acoustik RZ1-3500D, 3500 Вт, моноблочный усилитель класса D

Кто сказал, что ваш любимый трек должен звучать скучно с еле слышными басами по дороге домой? После тяжелого рабочего дня вы немного потратили время на то, чтобы ваш любимый плейлист играл на полной громкости. Оцените Power Acoustik RZ1-3500D для полного преобразования домашней стереосистемы - не для вашего дома, а для вашего автомобиля!

Начнем с того, что этот усилитель доступен для многих моделей автомобилей, от блестящего Bentley до вашей скромной Honda.Cadillac, Ferrari, Dodge, Tesla, Lamborghini, могучий Land Rover - вряд ли найдется автомобильная марка, для которой Power Acoustik не производит усилители.

Независимо от размера и установки, он оснащен надежным Mosfet PWM, высокоэффективным сигналом с нулевым падением напряжения и очень низкими потерями мощности.

Этот моноблочный усилитель удобно монтируется в ограниченном пространстве - благодаря своему тонкому 4,75-дюймовому шасси, в котором размещена топология полнодиапазонного аудио мирового класса. Он обеспечивает максимальную среднеквадратичную мощность 3500 Вт при оконечном сопротивлении 4 Ом.

Более того, этот усилитель Monoblock класса d от Power Acoustik поставляется со всеми настройками предусилителя, которые заставят ваши автомобильные стереодинамики раскачиваться до упора!

Основные характеристики

  • Технология Mosfet PWM обеспечивает минимальные потери мощности и отсутствие падения напряжения.
  • Обеспечивает полнодиапазонный звук с помощью мощных регуляторов громкости.
  • Делает звук динамиков вашего автомобиля живым и профессиональным.
  • Доступно в течение года. мудрые модели автомобилей из широкого ассортимента марок

10.Orion CB2500.1D Моноблочный усилитель класса D серии Cobalt

Мы завершаем наш список Orion CB2500 - еще одним исключительным усилителем для звука вашей домашней студии. В этом минималистичном корпусе есть много возможностей. Его диапазон низких и высоких частот составляет от 10 Гц до 400 кГц, вы уже можете сказать, что такое устройство премиум-класса Orion CB2500.

Честно говоря, его превосходное усиление сигнала и частотная характеристика стоят своих денег. Хотя более высокая частотная характеристика не обязательно означает более четкое качество звука, вы не можете отрицать разницу, которую она дает в воспроизведении полнодиапазонных басов, высоких и средних частот для иммерсивного театра.

Если вы хотите, чтобы ваши домашние динамики звучали четко и громко с выдающимся диапазоном низких частот, Orion CB2500 идеально подходит для этой работы. Его профессиональная схема сделана с учетом полноценного студийного использования и, следовательно, заоблачной цены.

Не будем лгать; у нас были сомнения по поводу его частотной характеристики, потому что диапазон от 10 Гц до 400 кГц звучит слишком хорошо, чтобы быть правдой. Но как только мы протестировали эти усилители, мы почувствовали, как выскакивают басы и высокие частоты, а динамики воспроизводят правильные ноты прямо из студии.

Эти усилители также намного более эффективны, чем линейные усилители, которые тратят энергию на рассеивание ненужного тепла, шума и искажений. Этот стереоусилитель класса d исключает риск короткого замыкания или полного перегрева усилителя из-за чрезмерного нагрева и скачков напряжения.

Основные характеристики

  • Широкая частотная характеристика от 10 Гц до 400 кГц обеспечивает более чистый звук
  • Поддерживает до 3000 Вт для превосходного усиления сигнала
  • Стабильный усилитель на 1 Ом может питать два надежных динамика с низким сопротивлением
  • Поставляется с 3 предохранителями для предотвращения перегрева внутренних цепей от перегрузки, перегрева и скачков напряжения

Сравнительная таблица усилителя класса D

Pyle Bluetooth Hi-Fi Mini Audio

Bluetooth 5.0, до 30 футов

Может работать как усилитель для наушников

Bluetooth 5.0, до 50 футов

Регуляторы низких, высоких частот и громкости

Planet Audio TR3000.1D Автомобильный усилитель класса D

Дистанционное управление сабвуфером, усиление низких частот, дозвуковой фильтр

Lepy LP-2021

Цифровой усилитель Hi-Fi

8 8 8

класса D

Схема защиты от короткого замыкания и выдержки времени

2-канальный стерео аудио усилитель Fosi Audio

Включает 24 В 4.Блок питания 5A

Dual Electronics DBTMA100

Bluetooth 4.2, RCA, 3,5 мм AUX

Беспроводной диапазон 100 футов и инновационный радиатор

Audio SMSL

Bluetooth 4.2, Apt-X, USB и DSP

Сигнал от помех и высококачественный звук

6600 UF Конденсаторы Philips для защиты от перегрузки по току 9048

Панель управления усилением звука на приборной панели

Orion CB2500 Моноблочный усилитель класса D серии

1-омный стабильный усилитель с защитой от перенапряжения перед покупкой усилителя класса D

Underst Усилители класса D не так уж и сложно, если вы увеличите словарный запас домашней стереосистемы.Существует множество показателей для сравнения одного усилителя с другим. И как только вы узнаете, что это такое и что они означают, поиск подходящего усилителя для стереодинамиков станет лишь вопросом времени.

Без лишних слов, давайте начнем с нашего лучшего руководства по покупке усилителя класса d!

Версия и диапазон Bluetooth

Добавление возможности подключения Bluetooth к усилителям и динамикам устраняет необходимость в дополнительной паре проводов. Это на самом деле помогает вам привести в порядок стойку под телевизор и избавиться от подозрительного шнура, идущего от усилителя книжной полки.

Однако более новые версии Bluetooth (4.2 или 5.0) позволяют передавать больше данных по сети с меньшим временем обработки. Излишне говорить, что версии Bluetooth могут влиять на качество звука вашего динамика.

Fosi Audio BT20A поставляется с Bluetooth 5.0 и поддерживает его в широком диапазоне 50 футов. Для компактных домов 30 футов диапазона Bluetooth 5.0 вполне достаточно; а Pyle PDA20BT предлагает это беспроводное соединение с максимальным усилением сигнала.

Частотная характеристика

Хорошая частотная характеристика жизненно важна для ваших усилителей.Этот диапазон определяет, какие частоты цифрового сигнала усилитель будет распознавать и передавать в динамики для отличительного качества звука.

Большинство современных Bluetooth-усилителей могут работать с частотами от 20 Гц до 20 кГц. У нас есть Fosi Audio BT20A, чтобы показать, насколько поистине мастерски воспроизводится диапазон от 20 Гц до 20 кГц.

Однако, если у вас нет специального усилителя для сабвуфера, базовый аудиоусилитель никогда не сможет уловить эти басы с исходной глубиной звуковой сцены, независимо от частотной характеристики.Planet Audio TR3000 - это рекомендуемый нами усилитель сабвуфера для современного домашнего кинотеатра.

THD

Total Harmonic Disorder или THD - это влияние вашего усилителя на качество звука, передаваемого из динамиков в ваши уши. И вы хотите, чтобы этот эффект или искажение были как можно меньше. Чтобы сохранить оригинальность звукового файла, лучше всего приобрести усилитель с низким коэффициентом нелинейных искажений и блоком питания.

THD Lepy LP-2021A ниже 0,4%. Это означает, что этот мощный усилитель воспроизводит звуки, близкие к оригинальным, с повышенной мощностью и энергией.Поскольку соединение Bluetooth ухудшается с расстоянием и другими факторами, усилители Bluetooth имеют незначительные, но немного большие искажения, чем проводные.

Наконец, если вы хотите ощутить настоящие звуки от источника звука, ищите усилитель класса D с THD менее 0,5%.

Проводное подключение

Беспроводное подключение, каким бы желательным оно ни было, имеет свою долю недостатков. Например, едва ли найдется усилитель Bluetooth, который без труда соединяется с несколькими устройствами.Но когда дело доходит до проводного подключения, вы можете рассчитывать на плавное выполнение. То же самое и с усилителями для пассивных динамиков.

Средний усилитель подключается к одной или двум стереосистемам через провод динамика, оставаясь подключенным к розетке постоянного тока через кабель питания. Он по-прежнему может поддерживать Bluetooth для подключения к исходным устройствам, таким как ноутбуки, ПК, телевизор, смартфон и т. Д.

SMSL AD18 - наш абсолютный фаворит благодаря широким возможностям подключения через USB, AUX, оптические и коаксиальные системы ввода, отличные от Bluetooth 4. .2

Безопасность схемы

Если вы еще не заметили, почти в каждом обзоре усилителей класса d, который вы читаете в Интернете, есть отдельный раздел, в котором подробно объясняются меры безопасности схемы. Это потому, что все усилители подключены к розетке или RCA во время их использования.

Когда в цепь усилителя поступает слишком много мощности, усилитель не может направить всю эту мощность в динамик из-за высокого уровня импеданса последнего. Не все усилители оснащены быстрым радиатором, как двухканальный Bluetooth-усилитель Dual Electronics класса D.

Вот почему усилители с блоком питания должны иметь одинаковую защиту от перегрузки, перегрева, скачков напряжения и электрических нюансов. В качестве защитной меры Orion CB2500 имеет три предохранителя, которые перегорают до того, как цепь перегорит.

Три ведущих бренда усилителей класса D на рынке сегодня

Нельзя просто поместить цифро-аналоговый преобразователь в ШИМ в коробку с розеткой постоянного тока и назвать его усилителем. Роль усилителей, несомненно, велика. И чтобы соответствовать этому уровню великолепия, вам нужны усилители класса D от первоклассных и проверенных компаний.

1. Pyle USA

Компания Pyle USA, основанная в 1960 году, занимается производством полнодиапазонных специализированных динамиков, которые потрясут вас сильнее всего.

Их акустические системы имеют необычные микросхемы и еще более выдающуюся схему, которая остается в хорошем состоянии без искрения и трещин. Более того, их цифровой усилитель класса D Hi-Fi с Bluetooth - отличный вариант для недорогого домашнего кинотеатра.

2. Fosi Audio

Имея за плечами всего три года опыта, Fosi Audio быстро становится ведущим брендом для всех ваших звуковых решений.

Они производят портативные усилители Hi-Fi Bluetooth с декодерами DSD, 2-канальные, 2,1-канальные усилители и предусилители. Их устройства обладают непревзойденной совместимостью с аудиоисточниками, USB-устройствами и операционными системами.

3. S.M.S.L

Бренд был основан в 2009 году в Шэньчжэне, Китай, с мечтой расширить границы стереосистем и сделать усилители Hi-Fi доступными большему количеству людей. S.M.S.L AD18 и SA50 - два из их великолепных полностью цифровых усилителей с мощным блоком питания, поддерживающим сабвуферы и пассивные динамики.

Часто задаваемые вопросы (FAQ)

1. Что делает усилитель в домашней стереосистеме?

Усилители действуют как промежуточное устройство между источником звука и динамиком.
Сигнал, излучаемый источником (ваш телефон, ноутбук, ПК, PS4 или телевизор), обычно недостаточно сильный, чтобы задействовать мощные динамики в полной мере.

Есть также пики и провалы в форме волны, которые, при преобразовании в звуковую энергию, звучат для ушей грубо.

Усилители уточняют, усиливают и калибруют цифровые сигналы и отправляют их на динамики для получения иммерсивного, хорошо сбалансированного звука.

2. Стоят ли автомобильные стереоусилители?

Признаетесь вы или нет, но большинство автомобильных динамиков звучат либо слишком громко, либо слишком размыто, чтобы вообще почувствовать какой-либо ритм. Но если вы правильно установите автомобильный усилитель, ситуация изменится. Вам не нужно прощаться с заводской системой.

Мы рекомендуем моноблочный усилитель Power Acoustik RZ1-3500D класса D из-за его новейшей топологии D, полнодиапазонной и чувствительной частотной характеристики и тонкого профиля.

3.Почему мой усилитель Bluetooth постоянно пропускает?

Если ваш усилитель Bluetooth пропускает звук, отключает звук в радиоприемнике и снова включается в сеть, скорее всего, ваш источник звука находится за пределами диапазона. Часто бывает, что мы подключаем усилитель через смартфон, но выходим за пределы диапазона во время воспроизведения.

Если усилитель все еще повторяет это, пора перейти на последнюю версию Bluetooth 5.0. Мини-аудиоусилитель Pyle Bluetooth Hi-Fi безотказно работает в радиусе 30 футов и поддерживает Bluetooth 5.0. Dual Electronics DBTMA100 поставляется с Bluetooth 4.2, но его рабочий диапазон достигает 100 метров.

4. Что считается хорошей АЧХ для усилителей?

Диапазон частотной характеристики представляет собой спектр низких и высоких средних и высоких частот. Для баса лучше всего подходят усилители
с лучшей частотной характеристикой в ​​нижнем диапазоне. Высокие частоты полностью воспринимаются в верхней части спектра (более 20 кГц).

Общее практическое правило - чем шире частотная характеристика, тем лучше усилители могут распознавать и воспроизводить эти звуки через ваши динамики.

5. Каковы преимущества усилителей класса D перед усилителями классов A, B и AB?

Усилители класса D работают с большей эффективностью, весят меньше и работают лучше, чем любые их альтернативы. Они могут преобразовывать цифровые аудиосигналы в ШИМ с гораздо меньшим количеством падений и пропусков. Таким образом, воспроизведение звучит очень близко к оригиналу.

Однако усилители классов A, B и AB не подходят для интеграции в систему домашнего кинотеатра. Они быстро нагреваются и воспроизводят звук с меньшей эффективностью, выделяя значительное количество энергии в виде тепла.

Заключительные слова

Завершая нашу сегодняшнюю статью, мы хотели бы отметить, что звук является одним из важнейших атрибутов современного домашнего кинотеатра. Для этого нужен столь же впечатляющий усилитель, который доводит ваши колонки до совершенства.

Вот почему так важно найти подходящий усилитель, который прекрасно сочетается со всеми вашими механизмами и улучшает силу сигнала, не нарушая пропорций слухового восприятия.

Мы надеемся, что вы нашли лучший усилитель класса d из нашего списка лучших.Счастливые покупки!

Что такое усилители класса D?

Общие сведения об усилителях класса D

Усилитель класса D также известен как «импульсный усилитель мощности ». Усилители класса D отрабатывают широтно-импульсной модуляции , она преобразует входной сигнал в поток импульсов.

Усилители класса D часто ошибочно воспринимаются как цифровые усилители - или, по крайней мере, - «на два уровня лучше», чем обычный усилитель класса A.

Реальность такова, что технология класса D все чаще применяется для традиционно громоздких, тяжелых и неэффективных усилителей мощности в крупномасштабных системах оповещения, усиления голоса и живого звука.

Пример диаграммы широтно-импульсной модуляции:

Каковы преимущества усилителя класса D?

Плюсы

  • Они эффективны - в отличие от усилителей класса A, которые постоянно работают на полную мощность, усилители класса D включаются и выключаются.
  • Они могут быть меньше, поскольку в них нет большого трансформатора и конденсаторов.
  • Их легко установить и хранить вдали, так как они не нагреваются, как усилители класса А.
  • Работает по большинству вещей!

Минусы

  • Некоторым людям не нравится звук, который дают усилители класса D, поскольку он может звучать очень цифровым.

Эффективность против Диаграмма искажений:

Что такое усилитель класса А?

Усилители класса A - это наиболее распространенная и простая форма усилителя мощности, у них оба выходных каскада устройства постоянно работают на полную мощность.

Обычные аналоговые усилители чрезвычайно надежны, но хорошо известны своим весом и габаритами из-за медных проводов трансформатора (ов) - и, конечно, чем мощнее усилитель, тем больше и тяжелее он будет.

Таким образом, в крупномасштабных системах громкой связи и звукоусиления - часто с выходной мощностью 1000 Вт и несколькими каналами - результирующая сборка звуковой стойки быстро становится весьма значительной, вплоть до 300 высоких стоек, требующих подъемного оборудования для их размещения в месте окончательного упокоения!

И как неэффективная технология, обычные аналоговые усилители выделяют много тепла, которое необходимо контролировать, требуя еще больше места и энергии для температурного кондиционирования.


CIE является одним из ведущих дистрибьюторов аудио в Великобритании и имеет более чем 50-летний опыт поставок и проектирования систем для многих крупнейших и высокопрофильных аудио проектов в Великобритании; наши специалисты по AV обеспечивают уникальный уровень технической поддержки и обслуживания клиентов.

Если вам нужна помощь, позвоните нам сегодня по телефону 0115 9770075 или напишите нам по электронной почте.


Есть вопрос к команде HowToAV? ..

HowToAV.tv предоставляет целый ряд советов, приемов и технологических ноу-хау для профессиональной аудиовизуальной индустрии.
Подпишитесь на наш канал YouTube прямо сейчас по адресу howtoav.tv для получения всех последних видеотрансляций или отправьте нам свои вопросы по адресу [email protected]

XMP300 150 Вт стереоусилитель класса D

Стереоусилитель мощности XMP300 класса D обеспечивает стабильную мощность 150 Вт для аудиосистем по доступной цене. Устанавливаемый в стойку с тонким форм-фактором, XMP300 улучшает качество звука, улучшает басы и обеспечивает необходимое количество мощности для подключения динамиков в распределенных аудиосистемах, домашних кинотеатрах или 2-канальных установках.Номинальная мощность 150 Вт на канал (8 Ом), 225 Вт на канал (4 Ом) и мостовой моно (8 Ом), ключевые особенности включают переключение приоритетного входа линии 1 и линии 2 с основным дополнительным выходом и переключатели A / B на передней панели для большей гибкости при прослушивании. Сочетая в себе лучшие качества технологий класса A и B, этот высокоэффективный усилитель класса D идеально подходит для пользователей с ограниченным бюджетом, которым нужен многофункциональный усилитель мощности, который не перегревается. Тонкий, но мощный 150-ваттный усилитель класса D для стерео или нескольких источников звука

Характеристики:

  • Технология класса D для низкого искажения и высокой эффективности (93%)
  • Включает автоматическое приоритетное переключение двух источников (обозначены как основной и прерывание) )
  • Номинальная выходная мощность; 150 Вт на канал RMS с <1% THD + N
  • Опция с двумя динамиками A / B (8 Ом) или с обоими выходами A и B (4 Ом)
  • Характеристики Регуляторы баланса и громкости на передней панели
  • Включает крепление на задней панели регуляторы высоких и низких частот
  • Три варианта включения; Обнаружение сигнала, включение питания и режим триггера
  • Лицевая панель из матового алюминия
  • Дополнительные ушки для монтажа в стойку входят в комплект поставки

Подключить смартфон очень просто!

Отличной особенностью XMP300 является возможность подключения смартфона, iPod или другого портативного музыкального устройства (при условии, что у него есть разъем для наушников).XMP300 имеет два входа уровня сигнала RCA, отмеченных красным для правого и белым для левого. Все, что вам нужно сделать, это приобрести наш недорогой кабель RCA-мини (см. Аудиокабели RCA на вкладке «Аудио / видео кабели»). Разъем mini 3.5 подключается к выходу для наушников вашего устройства, затем RCA подключаются к одному из входов XMP300. Это так просто!

классы усилителя - LinnDocs

классы усилителя - LinnDocs

Из LinnDocs

Класс A-B

Это смесь усилителей класса A и класса B.
Class A : имеет большой транзистор , который постоянно включен.Эти усилители линейны, но не очень энергоэффективны (могут достигать 30%) и выделяют много тепла. То есть, если у вас есть динамик с мощностью 30 Вт, в худшем случае будет использовано 70 Вт мощности усилителя ( ВНУТРИ усилителя. Эта энергия выводится в виде тепла). Даже при отсутствии сигнала сохраняется значительная мощность холостого хода.
Class B : имеет два больших транзистора в двухтактной схеме . Они более эффективны, обычно 50-60%, но не такие линейные и создают искажения при переходе через ноль .
Class A-B объединяет эти классы, но сохраняет более эффективную обработку мощности, обычно на 50-60%, и добавляет смещение до удаляет искажение перехода через ноль и сохраняет линейный сигнал.
В усилителях Linn это обычно отрицательный полюс усилителя, связанный с землей / землей, и только положительный вывод изменяет напряжение.
Другими словами:
Класс A : Звучит хорошо, но все время потребляет много энергии
Class B : Звучит нормально, но потребляет не намного меньше энергии, чем Class-A.
Класс A-B : Звучит неплохо, но не сбивает с толку счета за электроэнергию / электроэнергию.

Класс Чакра

В конструкции усилителя Chakra используется массив больших транзисторов в качестве «ускорителей» вокруг единой интегральной схемы. Когда выходной ток составляет менее нескольких ампер, вся выходная мощность поступает от одночиповой схемы, что обеспечивает максимальную скорость и линейные свойства этой конструкции. При более высоких выходных токах транзисторы обеспечивают большую часть выходного тока, позволяя интегральной схеме работать в пределах своих возможностей и мгновенно исправлять любую ошибку.
Конструкция очень компактна, уменьшает площадь схемы и длину пути прохождения сигнала, а также является высокоэффективной, выделяя гораздо меньше тепла, чем традиционные конструкции.
Технический документ Linn Power Amplifier Chakra
Некоторые продуктов Linn, включенных в этот класс:
Majik Усилители мощности
Усилители мощности Akurate
Усилители мощности Klimax

Класс D

Это НЕ цифровой усилитель.В усилителе класса D используются высокоскоростные переключатели для передачи всего напряжения источника питания с минимальными потерями мощности в виде последовательности импульсов на выход, где фильтр усредняет импульсы до клемм громкоговорителя. Частота, плотность и рабочий цикл этих импульсов определяют среднее выходное напряжение. Он разработан, чтобы иметь индуктивную / емкостную нагрузку стандартного громкоговорителя с катушкой и иметь КПД лучше 85% (например, 85 Вт на динамик, 15% используется в усилителе, намного меньше тепла, чем в классе A).
Поскольку усилитель зависит от индуктивной / несущей нагрузки, обычная нагрузка электростатических громкоговорителей может вызвать плохую нестабильность звучания. Обратитесь к производителю динамика за любыми решениями.
В усилителях Linn, использующих усилитель класса D , выходы соединены мостом , то есть как КРАСНАЯ, так и ЧЕРНАЯ выходные клеммы динамика изменяют напряжение.
  • В качестве меры предосторожности НЕ подключайте / отключайте что-либо от выходных клемм усилителя , ЕСЛИ усилитель не находится в состоянии ожидания / сна
  • Если вы планируете использовать усилитель сабвуфера, который использует выходные клеммы усилителя мощности, убедитесь, что сабвуфер настроен на мостовые усилители .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
