Схема установки правильного подключения дифавтомата к однофазной и трехфазной сети, распредщит, отличие от УЗО
Дифференциальная защита
Защита вторая более «интеллектуальная». Она включается, чтобы защитить нас от поражения, внезапного тока, уходящего из «обслуживаемой» цепи за ее пределы — скорее всего, через нас. На такой ток простой автоматический выключатель может не сработать — ничего не перегорело в схеме и не замкнуло, то есть нагрузка, вообще говоря, нормальная. Просто это случилось при подсоединении к сети еще одной цепочки, через которую ток уходит туда, где потребление не предусмотрено. А это как раз и может быть человек, нечаянно коснувшийся токоведущих частей. Через него и потечет ток в пол или в батарею отопления и далее в землю.
Для обычного установленного автомата этот добавочный ток может оказаться и невелик. Но, начиная с 30 миллиампер, он человеку опасен, такой ток вызывает судорожные сокращения мышц, которые препятствуют, например, высвобождению кисти руки, если она схватилась за провод под напряжением.
Вот на такой порог срабатывания и настроены обычно дифференциальные автоматы.
В них такой ток выявляется сравнением двух токов: текущего в цепь по фазовой линии и вытекающего из нее по нулевой. Эта схема сравнения УЗО и называется «дифференциальная», то есть разностная.
Схема работы дифференциальных автоматов по защите от пробоя
1 – входной контакт фазы дифавтомата 2 – выходной контакт фазы дифавтомата N – нулевой провод
I1 – ток в нагрузку I2 – ток из нагрузки I0 – ток утечки
Ток по фазной линии протекает под вторичной обмоткой дифференциального трансформатора в одну сторону, а по нулевой линии — в противоположную. Когда они равны, то индукция от них во вторичной обмотке взаимно компенсируется, и разностный ток получается нулевой. Если в схеме потребления происходит утечка, то, в соответствии с первым законом Кирхгофа, ток по нулевой линии станет меньше тока по фазовой. Появившаяся разница будет усилена схемой логического управления, и в случае превышения ей некоторого порога произойдет размыкание реле дифавтомата.
Устройство и схема
Дифференциальный автомат сочетает в себе две защиты: защиту от чрезмерного тока в цепи как обыкновенный автомат отключения и защиту от тока утечки. Оби эти схемы включены последовательно.
Есть еще одна особенность. Механизм дифференциального реагирования на расход тока в сети может сам быть запитан от того же напряжения, цепь которого он контролирует. Это нормально, когда происходит ситуация его реагирования в ней. Тогда отключаются и фазовый провод, и нулевой, и цепь оказывается полностью отделенной от питающего напряжения, что и нужно для защиты.
Но если по какой-то причине на дифавтомат подано фазовое напряжение, а нулевой провод оборван где-то раньше, на дифавтомате не будет полноценного питания, но сам он окажется в замкнутом состоянии. То есть фаза пройдет через него в сеть, и в этом случае возможны утечки — то есть аварийные ситуации в этой цепи, — а он на них не среагирует.
В этом случае два выхода: или сделать так, чтобы дифавтомат был в замкнутом состоянии только при наличии приходящих и фазы, и нуля, а при пропадании любого из них сразу размыкался, или делать отдельную схему питания дифференцирующего механизма, независимо от напряжения на его входных клеммах.
Устройства, в которых имеется указанный недостаток, — это наиболее простые дифавтоматы, в них ток утечки усиливается операционным усилителем, который сам питается от того же напряжения. Такие дифавтоматы называются электронными, и они более дешевы, чем дифавтоматы без такого недостатка, называемые электромеханическими. Электронные дешевле, электромеханические дороже.
Две схемы дифавтоматов
а) – слева, схема, не зависящая по питанию от контролируемого напряжения б) – справа, схема дифавтомата, в которой питание логической схемы А заведено от L и от N, то есть подконтрольных фазы и нуля. При обрыве N питание А прекращается, и дифавтомат перестает выполнять свою функцию (справа – перечеркнуто), хотя фаза так и будет поступать на выход L2
Схемы автоматов, которые приведены на картинке, рисуются на лицевой панели устройства, и легко выбрать, какой из них вам подойдет больше: дешевый или более точный. Казалось бы, банальный вопрос.
Однако и тут есть нюансы.
Правила подключения дифавтомата
При подключении дифференциальных автоматов необходимо строго соблюдать такие правила:
- Питающие провода обязаны подходить к устройству сверху, а отходящие стоит располагать снизу. У многих автоматов присутствует соответствующее обозначение подобных клемм и нарисована их принципиальная схема. Другой способ подсоединения проводов может обойтись очень дорого, потому что приведет к выходу из строя устройства. Когда длины кабелей недостаточно, то их необходимо поменять. А также можно нарастить провода или перевернуть автомат на специальной рейке.
- Необходимо строго соблюдать полярность всех контактов. В современном мире на всех дифференциальных автоматах клеммы для подсоединения нулевого провода обозначаются N, а фазные провода имеют надпись L. Стоит заметить, что дифавтомат способен работать и при некачественном подсоединении, но изменение полярности может привести к тому, что устройство не будет срабатывать при опасной нагрузке или коротком замыкании.
- Многие новички подключают все нулевые провода к одной клемме, потому что это требуют схемы подсоединения большинства бытовых изделий. Но в дифференциальном автомате подобное подсоединение может вызвать конфликт, и выключить электрическое питание. Чтобы устройство качественно выполняло свои функции, необходимо нулевой провод каждого изделия подключать только к своей цепи.
Общая и селективная защита
То, что такая защита — вещь, безусловно, хорошая и нужная, спору нет. Только будет ли обеспечена полная безопасность в большой и структурированной схеме потребления? Ведь таких схем теперь стало очень много, и все больше потребителей переходят к развитым системам потребления.
А для таких схем характерно использование множества потребляющих устройств с разными параметрами потребления. Различные мощности, токи, режимы включения и выключения, различная фазность.
Сумеет ли один дифференциальный автомат обеспечить одинаковую безопасность в совершенно разных цепях потребления? А один дифавтомат на распределительном щитке — это и есть самое дешевое решение.
Пусть дорогой, совсем лишенный недостатков, но все-таки один?
Схема подключения дифференциального автомата: самый простой вариант
Двухполюсный дифференциальный автомат — это и есть самый минимальный вариант общей защиты. Защита сработает при появлении тока утечки в любой из подсетей, хотя какой именно, автомат не скажет. Кроме того, суммарные мощности подсетей (следовательно, и номиналы токов) должны быть примерно равны, это диктует выбор номинала автомата по току.
В случае подключения более мощного потребителя вся картина будет нарушена.
Схема подключения дифавтомата: два дифавтомата без заземления
Если у дифавтомата схема подключения именно такая, то стоимость защиты возросла почти вдвое, а защиту нельзя считать надежной. Есть способ выставить свои параметры защиты на каждом из дифавтоматов, обслуживающих конкретные сети потребления — например, сеть мощную и сеть «мокрую». А отдельно поставить еще дифавтомат групповой защиты или селективный дифавтомат.
Такие автоматы маркируются символом G или S.
Дифференциальные автоматы. Схема подключения селективная с заземлением
Конечно, сразу получаем скачок роста стоимости такой защиты.
Но вот тут и можно вспомнить о дешевых дифавтоматах. А их уже делали еще в 1970-е и 1980-е годы и в самых компактных исполнениях. Ведь задача перед дифавтоматом не стоит защитить провода, ведущие к нагрузке. При качественном выполнении схемы проводок провода, спрятанные в стену, опасности не представляют. Опасность исходит именно от устройств потребления электроэнергии, от их вставленных в розетки шнуров, от их внутренних казусов, могущих пробить изоляцию, от влаги, проникшей в электроприбор и замкнувшей фазу на корпус. Логично и защиту ставить где-то здесь, совсем близко от прибора.
Розетка-УЗО
Адаптер-УЗО
Удлинитель-УЗО
Для защиты детей выпущены УЗОШ — устройства защитного отключения школьного исполнения
УЗОШ
Такие средства защиты недешевы, но бесспорным плюсом является их универсальность и мобильность.
Они представляют собой защиту конкретного устройства (стиральной машины или бойлера), не занимают места на щитке питания, а адаптеры, вилки, удлинители не требуют вносить никаких изменений в существующие схемы. Кроме того, процесс «наращивания безопасности» может быть постепенным по необходимости. А некоторые могут быть связаны с производством наружных работ для защиты работающих с дрелью, болгаркой, и так далее — удлинители — и использоваться только в случае необходимости.
Подключение и установка дифавтомата своими руками
Дифавтомат имеет 3 основные функции: защищает от перенапряжения электросети, от утечки тока, а также спасает при коротком замыкании. В корпусе этого агрегата сочетается автоматический выключатель вместе с УЗО.
Дальше в статье в малейших подробностях будет описываться как выполняется монтаж автомата и происходит дальнейшее его подключение собственноручно.
Содержание статьи
Способы установки
Сначала рассмотрим какие существуют виды электромонтажных работ.
Дело в том, что проводка бывает 3-фазной (380 В), 1-фазной (220 В), а также может быть с заземлением и без. При этом аппарат можно фиксировать исключительно на вводный щиток или на каждую группу проводов.
Схема подключения данного устройства, исходя от таких условий, может быть несущественно измененной, да и само устройство может быть другой конструкции (4-полюсное или 2-полюсное). Ознакомимся более подробно со всеми способами подключения такого рода устройств в щитке.
Простая защита
Наиболее легким типом установки является единственный вводной автомат, который будет обеспечивать защиту всей проводки в квартире. В такой ситуации нужно иметь мощное устройство с расчетом всей нагрузки тока от всего количества приборов в доме. Минусом данной системы является то, что при срабатывании защиты, найти самостоятельно зону с поломкой достаточно непросто, ведь обрыв провода может находится в любом месте.
Необходимо понимать, что отдельно проложенный провод соединяется с заземляющей шиной, к которой в свою очередь подключаются проводники, идущие от электроприборов.
Что касается нулевого проводника, то с его подключением также не все просто. Выведенный ноль, ни в коем случае нельзя соединять с другими нолями. Объяснить это можно тем фактом, что по каждому нолю проходят разные токи и при их взаимодействии устройство может сработать.
Хорошая защита
Более совершенным подключением данного устройства считается нижеприведенная схема:
Она заключается в том, что каждой группе проводов соответствует один автомат, который будет срабатывать исключительно при возникновении опасности на его участке. При этом другие устройства не реагируют и функционируют в привычном режиме. Плюсом данного типа подключения является то, что когда происходит утечка, а также перенапряжение/замыкание, появляется возможность определить участок с проблемами и можно начать его ремонтировать. К минусам данного метода можно отнести большие материальные затраты на покупку сразу нескольких автоматов.
Маркировка дифавтоматов
На лицевую панель нанесена схема дифавтомата и другая информация.
Обозначения на лицевой панели дифавтоматов и УЗО
Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током.
Время отключения дифавтомата по току утечки
Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.
Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.
Времена отключения и пороговые токи утечки
Еще дифавтоматы различаются по токам, в которых предназначены работать.
Типы дифавтоматов по форме рабочего тока
Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.
Трехфазный вариант
Если в системе потребления используются три фазы, то, если фазы разведены раздельно, можно на каждой из них поставить по дифавтомату — обыкновенному, двухполюсному.
Но когда используется именно трехфазная схема питания, то есть смысл ставить и трехфазный дифавтомат, четырехполюсный.
Работа трехфазного дифавтомата
В нем на дифференциальный трансформатор подается один нейтральный провод и три фазных. Нулевой, так же, как и в двухполюсном дифавтомате, положен в обратном направлении, то есть образуемый им магнитный поток является компенсирующим для остальных трех обмоток. В результате в нормальном состоянии ток утечки равен нулю
Формула
Схема подключения дифавтомата в однофазной сети
После того как выбран способ и приобретены все нужные устройства, стоит начинать монтаж дифференциальных автоматов. Сначала необходимо осмотреть дифавтомат на присутствие сколов и различных дефектов, которые способны повлиять на качество работы оборудования.
Помещение отключается от электрической сети путем выключения распределительного щита. Необходимо убедиться в полном отсутствии электричества при помощи измерительного прибора или индикаторного инструмента. Дифавтомат устанавливается на специальную рейку.
При помощи пассатижей или специализированного приспособления снимается лишняя изоляция с подключаемых проводов. Далее, подсоединяются нулевые и фазные провода. На верхние разъемы устройства нужно подключить жилы питающего провода, а на нижние разъемы стоит подсоединить провода от нагрузок. Вот теперь необходимо подать питание от силового провода и проверить работу распределительного щита.
схемы и установка своими руками
Содержание:
Дифференциальный автомат сочетает в себе два механизма защиты: защиту от слишком большого тока и защиту от утечки тока.
Как мы знаем, неприемлемо большой ток бывает в двух случаях:
- когда ток потребления устройств в данной цепи превысил некоторый предел;
- когда ток в цепи потребления скачком перешел вообще все мыслимые пределы, как это бывает в случае короткого замыкания.
Эти два случая отличаются, кроме значений тока, еще временем возрастания. Если в цепь поставили слишком мощный электрический аппарат, то не будет скачкообразного изменения, ток возрастет плавно до номинала потребления и остановится на нем, даже и превысив предел автомата. В случае же короткого замыкания все будет наоборот, сначала нормальное потребление, потом скачкообразный выход за пределы.
Такие вопросы решает обычный автоматический выключатель, в нем есть несколько размыкателей, реагирующих как на ток, так и на время изменения. Все это — защита нас от пожара или других действий тока, связанных с его тепловым воздействием: воспламенение, задымление, выход из строя проводки и так далее.
Дифференциальная защита
Защита вторая более «интеллектуальная». Она включается, чтобы защитить нас от поражения, внезапного тока, уходящего из «обслуживаемой» цепи за ее пределы — скорее всего, через нас. На такой ток простой автоматический выключатель может не сработать — ничего не перегорело в схеме и не замкнуло, то есть нагрузка, вообще говоря, нормальная.
Просто это случилось при подсоединении к сети еще одной цепочки, через которую ток уходит туда, где потребление не предусмотрено. А это как раз и может быть человек, нечаянно коснувшийся токоведущих частей. Через него и потечет ток в пол или в батарею отопления и далее в землю.
Для обычного установленного автомата этот добавочный ток может оказаться и невелик. Но, начиная с 30 миллиампер, он человеку опасен, такой ток вызывает судорожные сокращения мышц, которые препятствуют, например, высвобождению кисти руки, если она схватилась за провод под напряжением. Вот на такой порог срабатывания и настроены обычно дифференциальные автоматы.
В них такой ток выявляется сравнением двух токов: текущего в цепь по фазовой линии и вытекающего из нее по нулевой. Эта схема сравнения УЗО и называется «дифференциальная», то есть разностная.
Схема работы дифференциальных автоматов по защите от пробоя1 – входной контакт фазы дифавтомата
2 – выходной контакт фазы дифавтомата
N – нулевой провод
I1 – ток в нагрузку
I2 – ток из нагрузки
I0 – ток утечки
Ток по фазной линии протекает под вторичной обмоткой дифференциального трансформатора в одну сторону, а по нулевой линии — в противоположную.
Когда они равны, то индукция от них во вторичной обмотке взаимно компенсируется, и разностный ток получается нулевой. Если в схеме потребления происходит утечка, то, в соответствии с первым законом Кирхгофа, ток по нулевой линии станет меньше тока по фазовой. Появившаяся разница будет усилена схемой логического управления, и в случае превышения ей некоторого порога произойдет размыкание реле дифавтомата.
Устройство и схема
Дифференциальный автомат сочетает в себе две защиты: защиту от чрезмерного тока в цепи как обыкновенный автомат отключения и защиту от тока утечки. Оби эти схемы включены последовательно.
Есть еще одна особенность. Механизм дифференциального реагирования на расход тока в сети может сам быть запитан от того же напряжения, цепь которого он контролирует. Это нормально, когда происходит ситуация его реагирования в ней. Тогда отключаются и фазовый провод, и нулевой, и цепь оказывается полностью отделенной от питающего напряжения, что и нужно для защиты.
Но если по какой-то причине на дифавтомат подано фазовое напряжение, а нулевой провод оборван где-то раньше, на дифавтомате не будет полноценного питания, но сам он окажется в замкнутом состоянии. То есть фаза пройдет через него в сеть, и в этом случае возможны утечки — то есть аварийные ситуации в этой цепи, — а он на них не среагирует.
В этом случае два выхода: или сделать так, чтобы дифавтомат был в замкнутом состоянии только при наличии приходящих и фазы, и нуля, а при пропадании любого из них сразу размыкался, или делать отдельную схему питания дифференцирующего механизма, независимо от напряжения на его входных клеммах.
Устройства, в которых имеется указанный недостаток, — это наиболее простые дифавтоматы, в них ток утечки усиливается операционным усилителем, который сам питается от того же напряжения. Такие дифавтоматы называются электронными, и они более дешевы, чем дифавтоматы без такого недостатка, называемые электромеханическими.
Электронные дешевле, электромеханические дороже.
а) – слева, схема, не зависящая по питанию от контролируемого
напряжения
б) – справа, схема дифавтомата, в которой питание логической схемы А
заведено от L и от N, то есть подконтрольных фазы и нуля.
перестает выполнять свою функцию (справа – перечеркнуто),
хотя фаза так и будет поступать на выход L2
Схемы автоматов, которые приведены на картинке, рисуются на лицевой панели устройства, и легко выбрать, какой из них вам подойдет больше: дешевый или более точный. Казалось бы, банальный вопрос.
Однако и тут есть нюансы.
Общая и селективная защита
То, что такая защита — вещь, безусловно, хорошая и нужная, спору нет. Только будет ли обеспечена полная безопасность в большой и структурированной схеме потребления? Ведь таких схем теперь стало очень много, и все больше потребителей переходят к развитым системам потребления.
А для таких схем характерно использование множества потребляющих устройств с разными параметрами потребления. Различные мощности, токи, режимы включения и выключения, различная фазность.
Сумеет ли один дифференциальный автомат обеспечить одинаковую безопасность в совершенно разных цепях потребления? А один дифавтомат на распределительном щитке — это и есть самое дешевое решение. Пусть дорогой, совсем лишенный недостатков, но все-таки один?
Схема подключения дифференциального автомата: самый простой вариантДвухполюсный дифференциальный автомат — это и есть самый минимальный вариант общей защиты. Защита сработает при появлении тока утечки в любой из подсетей, хотя какой именно, автомат не скажет. Кроме того, суммарные мощности подсетей (следовательно, и номиналы токов) должны быть примерно равны, это диктует выбор номинала автомата по току.
В случае подключения более мощного потребителя вся картина будет нарушена.
Если у дифавтомата схема подключения именно такая, то стоимость защиты возросла почти вдвое, а защиту нельзя считать надежной. Есть способ выставить свои параметры защиты на каждом из дифавтоматов, обслуживающих конкретные сети потребления — например, сеть мощную и сеть «мокрую». А отдельно поставить еще дифавтомат групповой защиты или селективный дифавтомат. Такие автоматы маркируются символом G или S.
Дифференциальные автоматы. Схема подключения селективная с заземлением
Конечно, сразу получаем скачок роста стоимости такой защиты.
Но вот тут и можно вспомнить о дешевых дифавтоматах. А их уже делали еще в 1970-е и 1980-е годы и в самых компактных исполнениях. Ведь задача перед дифавтоматом не стоит защитить провода, ведущие к нагрузке.
Для защиты детей выпущены УЗОШ — устройства защитного отключения школьного исполнения
УЗОШТакие средства защиты недешевы, но бесспорным плюсом является их универсальность и мобильность.
Они представляют собой защиту конкретного устройства (стиральной машины или бойлера), не занимают места на щитке питания, а адаптеры, вилки, удлинители не требуют вносить никаких изменений в существующие схемы. Кроме того, процесс «наращивания безопасности» может быть постепенным по необходимости. А некоторые могут быть связаны с производством наружных работ для защиты работающих с дрелью, болгаркой, и так далее — удлинители — и использоваться только в случае необходимости.
Маркировка дифавтоматов
На лицевую панель нанесена схема дифавтомата и другая информация.
Обозначения на лицевой панели дифавтоматов и УЗОКак видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.
Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.
Времена отключения и пороговые токи утечкиЕще дифавтоматы различаются по токам, в которых предназначены работать.
Типы дифавтоматов по форме рабочего токаТок типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.
Трехфазный вариант
Если в системе потребления используются три фазы, то, если фазы разведены раздельно, можно на каждой из них поставить по дифавтомату — обыкновенному, двухполюсному.
Но когда используется именно трехфазная схема питания, то есть смысл ставить и трехфазный дифавтомат, четырехполюсный.
Работа трехфазного дифавтоматаВ нем на дифференциальный трансформатор подается один нейтральный провод и три фазных. Нулевой, так же, как и в двухполюсном дифавтомате, положен в обратном направлении, то есть образуемый им магнитный поток является компенсирующим для остальных трех обмоток. В результате в нормальном состоянии ток утечки равен нулю
ФормулаУстановка дифференциального автомата
Рассмотрим установку дифавтомата в распределительном щите. При наличии дифавтомата в нашей сети потребления нулевая шина не должна объединяться с шиной заземления, так как именно через заземляющий провод и происходит утечка тока, которую измеряет дифавтомат. Если их объединить, то «фокус не получится» — ток, убегающий в заземление, вернется в ту же самую нулевую шину.
В случае отсутствия заземления вообще, как это часто у нас бывает, утечка при поражении током обычно происходит через какие-то металлические предметы (трубу, батарею), которые и можно считать «плохим заземлением».
Поэтому дифавтомат в сети без заземления работать будет, а в сети с нулевой шиной, объединенной с заземлением, нет.
В щите дифавтомат устанавливаем на DIN-рейку после счетчика, но перед группой автоматов.
Как и у всего остального модульного оборудования, сверху подаются входные провода, снизу отходят выходные. Как правильно подключить АВДТ в трехфазной сети, проблемы не составляет: надо подключать его не к одной фазе, а сразу к трем:
Монтаж дифференциального автоматаПравильно подключить дифавтомат своими руками — это не просто подать провода к входным и выходным клеммам. После того как автомат в щитке, надо еще проверить его работу.
На нем имеется кнопка «Тест», которая подключает сопротивление, имитирующее ток утечки.
При нажатии кнопки дифавтомат должен среагировать — отключиться. Если этого не произойдет, это значит, что в аппарате имеется неисправность и необходимо его заменить.
Похожие статьи:
- Дифференциальный автоматический выключатель
- Критерии выбора УЗО для дома и квартиры
- Как передать показания прибора учета электрической энергии?
Какой автомат (УЗО) поставить на стиральную машину
Современный дом, напичканный электроникой и электробытовыми приборами, не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям.
Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.
УЗО должно быть установлено – это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.
Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, нужно со всей ответственностью подходить к ее энергоснабжению.
А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую технику.
Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат. из чего состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:
- трансформатор
корпус- ;
- механизм обрыва цепи;
- механизм самотестирования;
- электромагнитная отсечка (для новейших приборов).
УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому при разнице его менять не нужно (в отличие от предохранителей).
Какое УЗО ставить и от чего оно зависит?
На этот вопрос мы отвечаем неожиданно и нестандартно – нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков. Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.
Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время – аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат ставить на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампер, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.
Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.
Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у.е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.

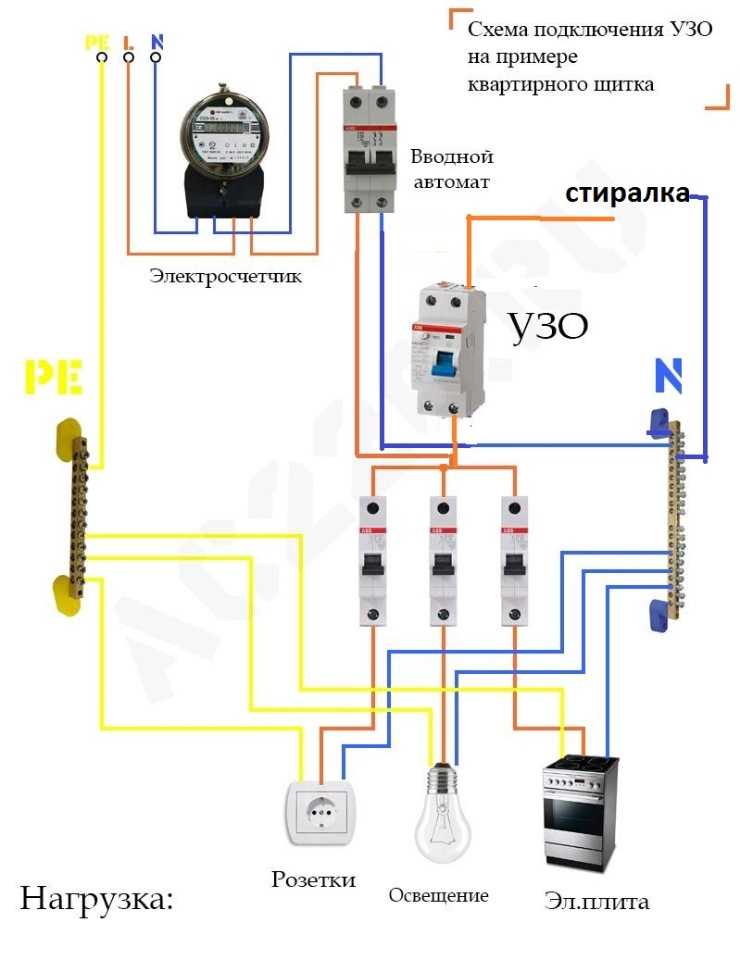

Как установить дифавтомат или УЗО своими руками?
УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем. Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.
Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.
- Берем индикаторную отвертку, находим фазный и нулевой провода.
- Подключаем их к дифавтомату (имеет соответствующие подписанные выводы сверху).
- Фазный и нулевой провод от прибора выводим во влагозащищенную розетку.
Вот и вся простая схема. Если, помимо стиральной машины, к этой схеме требуется подключить посудомоечную машину, то рекомендуется поставить дополнительное УЗО, как показано на рисунке. В случае отключения этого УЗО из-за неисправности посудомоечной машины диффатомат останется «в работе», а значит, стиральная машина продолжит работу без перебоев.
В заключение отметим, что установка УЗО и дифлавтоматов защитит вашу стиральную машину от скачков напряжения, которые могут сжечь ее блок управления, двигатель, сливной насос и другие агрегаты, отправив вашу домашнюю помощницу на помойку.
Подключение стиральной машины к электричеству
- Как подключить стиральную машину к электричеству?
- Розетка для стиральной машины
- Жгут проводов для стиральной машины
- Какое УЗО поставить на стиральную машину?
- Какую машину поставить на стиральную машину?
- Стоковая видеозапись
Любая бытовая техника должна быть не только правильно подобрана и установлена, но и правильно подключена к электросети. Чтобы правильно подключить стиральную машину к электричеству, нужно знать некоторые важные моменты этого процесса. Любая малейшая ошибка в подключении проводки может привести к серьезной аварии, небезопасной для здоровья пользователя и окружающих.
к оглавлению ↑
Как подключить стиральную машину к электричеству?
В первую очередь необходимо определиться с подходящим местом для мытья бытовой техники. Для этого необходимо наличие следующих коммуникаций:
- водоотведение;
- сетевое подключение.
При подключении к сети важно предотвратить возможные аварийные ситуации. Для этого возьмите на себя полную ответственность за выбор и установку:
- розетки;
- автомат;
- УЗО
- проводка.
к оглавлению ↑
Розетка для стиральной машины
Многие включают стиральную технику в имеющуюся розетку или используют удлинитель. Но делать это крайне не рекомендуется во избежание пожароопасных ситуаций, так как старая розетка и проводка могут быть не рассчитаны на устройства такой большой мощности.
Требования к точке подключения:
- Розетка для стиральной машины должна быть отдельной, 10-16 А с заземляющим контактом.
Важно! Категорически запрещается подключать заземляющий провод в розетке к контакту нулевого провода, водопроводной трубы или радиатора отопления. В случае неисправности блока питания или приборной панели стиральная машина, труба или радиатор будут находиться под напряжением 220 В, что является очень опасной для жизни ситуацией и карается уголовной ответственностью.
- Розетка должна иметь определенную степень защиты, о чем свидетельствует буквенная маркировка IP и последующий ряд цифр. Они помогут понять, какая защита у товара. Первая цифра обозначает степень защиты от пыли, вторая – степень защиты от влаги.
Важно! Для бытовых приборов такого назначения необходимо выбирать изделие с повышенной степенью защиты, например IP 55. Такая розетка для стиральной машины имеет крышку и шторку, а посередине ее имеется дополнительный уплотнитель, защищающий от воды вход.
- Имеются розетки со встроенным устройством защитного отключения. Такое приспособление понадобится на тот случай, если вы не смогли установить автомат.
- Устанавливайте розетку так, чтобы она не находилась близко к водо- и теплоснабжению, а также вдали от ванной комнаты или других сантехнических сооружений.
Важно! Не устанавливайте розетки на холодных стенах дома (выходящих на улицу или на лестничную клетку), так как на них может образовываться конденсат.
- Также следует учитывать высоту розетки. Она должна быть не ниже 60 см от пола.
Важно! При эксплуатации такого оборудования важна грамотность подключения и защиты не только от электросети, но и от водопровода. Чтобы у вас не было проблем с накипью, протечками и другими неприятными ситуациями, узнайте все о:
- Профилактика стиральных машин.
- Средство Калгон при СМА.
к оглавлению ↑
Жгут проводов для стиральной машины
Прежде чем приступить к выбору машины, необходимо проложить отдельную электропроводку и подключить ее к электрощиту. Для этого необходимо учитывать некоторые моменты:
- Электропроводка должна подходить по всем расчетам и параметрам к устанавливаемому устройству.
- Оптимальный вариант – трехжильный медный провод сечением 2,5 мм. Такая проводка выдерживает большую нагрузку. Таким образом, вы избежите нежелательных поломок и аварийных ситуаций.
- Одна жила провода должна использоваться в качестве заземления путем подключения к заземленной нити электрощита.
Важно! Чтобы провода в квартире имели более эстетичный вид и не мешали, можно спрятать их под кабель-каналы, плинтуса, в зазоры между дверной коробкой и наличником.
к оглавлению ↑
Какое УЗО поставить на стиральную машину?
Устройство защитного отключения (УЗО) сделает розетку для стиральной машины безопасной.
В любом случае, эта деталь очень важна при подключении стиральной машины к электричеству, особенно если это происходит в помещении с повышенной влажностью.
Важно! УЗО предназначено для многоразового использования. Его не нужно менять после утечки тока, как в случае с предохранителями.
Устройство состоит из следующих элементов:
- корпус;
трансформатор- ;
- Механизм, размыкающий электрическую цепь;
- механизм, выполняющий самотестирование;
- в последних аппаратах есть еще и электромагнитная отсечка.
Перед машиной установлено УЗО.
Важно! Для безопасного подключения стиральной машины к электричеству рекомендуется выбирать устройство защитного отключения с током отключения 10 мА.
Помните, что в любом случае после подключения необходимо соблюдать все правила тестового режима работы. О первом запуске стиральной машины читайте в отдельной статье.
к оглавлению ↑
Какую машину поставить на стиральную машину?
Помимо УЗО, также необходимо установить отдельный автоматический выключатель для защитного отключения. Это устройство защитит ваш блок и проводку от короткого замыкания. Чтобы понять, какая машина нужна для стиральной машины, следует обратить внимание на такие критерии:
- Обязательно учитывайте нагрузку на сеть, то есть узнайте, сколько устройств будет питаться одновременно от одной розетки.
- Расчет также должен включать сечение кабеля.
Важно! Для агрегата этого назначения с правильно подобранной проводкой, розеткой и УЗО подойдет автомат на 16 мА.
Автомат абсолютно необходимая защита для стиральной машины.
Установить УЗО несложно, но даже если вы боитесь возиться с электрикой, всегда можно обратиться к специалисту. Не экономьте на защите, иначе потом придется платить за новую стиральную машину.
В этой статье мы расскажем вам, как правильно установить стиральную машину самостоятельно, не прибегая к помощи мастеров.
Он останавливает подачу тока в случае утечки. УЗО бывает как совмещенным с УЗО (дифавтоматом), так и отдельным. Также устройство можно интегрировать прямо в розетку.
Рабочий ток УЗО должен быть явно больше тока вводного автомата.
