Как подключить диммер вместо выключателя

Диммер несомненно является экономически выгодным элементом бытовой электрической сети. С его помощью появляется возможность регулировать яркость ламп, а соответственно уменьшать их мощность и расход электроэнергии, который, если посчитать за год, выливается в ощутимую сумму. Согласитесь, что не всегда в комнатах требуется работа светильников на полную мощность, и лучше эту проблему решить при помощи диммера, чем переделывать проводку и разбивать элементы освещения на группы от разных выключателей света. В этой статье предлагаем повести разговор о том, как выполнить подключение диммера.

Чтобы нам легче было разбираться, как установить диммер своими руками, для начала немного расскажем о том, что представляет собою это устройство и каков принцип его работы.

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель.
Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Способы управления диммерами

Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:

Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.

диммер клавишный
Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.

Дополнительные функции

Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.

Современные устройства предоставляют потребителю ещё несколько дополнительных функций:

Они могут включать и отключать освещение по установленному таймеру.
Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.

За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
Устройство даёт возможность управлять яркостью света дистанционно.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.

Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

«L-in» – так обозначается фаза-вход;
«L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Монтаж поворотного диммера

Рассмотрим на примере, как правильно подключить диммер поворотный:

Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.

Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.

Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.

Как производится монтаж и подключение диммера показано в этом видео:

Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.

возможные схемы + инструктаж по подключению своими руками

Любое модифицированное устройство, делающее управление электроприборами более комфортным, быстро становится популярным. Особенно это касается бытовой сферы. Появившиеся регуляторы еще не настолько востребованы, как обычные выключатели, но уже уверенно заняли свою нишу.

Рассмотрим, как подключить диммер самостоятельно, при этом соблюсти нормы и не наделать ошибок.

Содержание статьи:

Виды диммеров и особенности конструкций

Диммер или, другим словами, светорегулятор позволяет с одной точки устанавливать различные режимы освещения. В отличие от , который может осуществлять до 3 позиций интенсивности, это приспособление плавно меняет яркость одного или нескольких источников света от самой слабой до максимальной.

Чтобы правильно его установить, необходимо разобраться в конструкции. Но здесь возникает сложность, касающаяся различных видов. В продаже имеются устройства с разным способом управления.

Наиболее известным является поворотный механизм, но кроме него можно наткнуться и на кнопочный, электронный, дистанционный и даже акустический.

Главным действующим элементом поворотной модели является ручка, которую нужно поворачивать по/против часовой стрелки, чтобы уменьшить или увеличить мощность освещения

Подобно выключателю, регулятор света простейшей конструкции подключается к двухжильному проводу в разрыв силовой цепи.

Формой корпуса он напоминает стандартную электроустановку – розетку или выключатель – поэтому может монтироваться как в подрозетник, так и просто в свободную стенную нишу. Фиксация происходит за счет упругой металлической лапки-распорки или двух лапок, а контакты также стандартны.

Первый контакт предназначен для входящей фазы, идущей от распредкоробки, второй – для выходящей жилы нагрузки, которая направляется к источнику освещения. В качестве осветительных приборов может выступать настольная лампа, торшер, люстра, бра или группа точечных светильников.

Производители снабжают приборы подробными схемами подключения, которым необходимо следовать. Они отпечатаны на бумажном носителе и прямо на пластиковом корпусе

Кнопочный регулятор напоминает обычный выключатель: коротким нажатием на клавиши можно включить/выключить лампу. Однако если клавишу удерживать 1-2 секунды, то интенсивность освещения плавно изменится.

Современные электронные модели могут управлять одновременно нескольким светильниками (от 2 до 5), установленными в разных помещениях. Дистанционные устройства укомплектованы пультом д/у. Но нужно помнить – чем шире функциональность диммера, тем выше его стоимость.

Если говорить об отличиях в установке, то монтаж и подключение электронных устройств практически такое же, за исключением нюансов, характерных для отдельных производителей.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от , способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

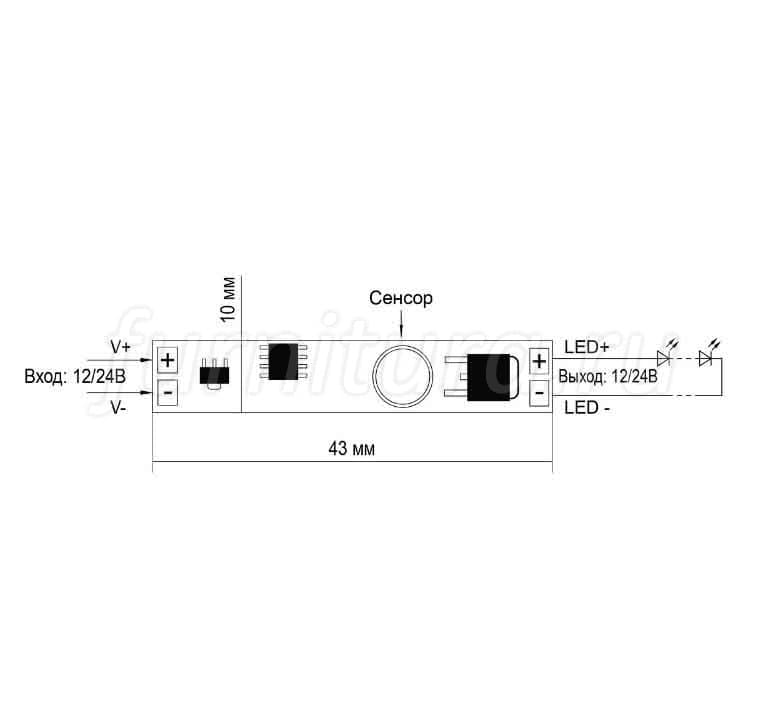

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить ?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Пошаговая инструкция по замене

Чтобы приобрести , первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.

Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:

меняют проводку или убеждаются в пригодности старых кабелей;
если нет отдельного автомата в электрощитке, устанавливают его;
подготавливают место для монтажа;
выполняют установку.

Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.

Шаг 1 — отключение осветительного контура

Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).

Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.

Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом

Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.

Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.

Шаг 2 — демонтаж обычного выключателя

Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.

Галерея изображений

Фото из

Этап 1 – определение способа демонтажа

Этап 2 – снятие инструментов управления – клавиш

Этап 3 – демонтаж декоративной рамки

Этап 4 – откручивание механической части

Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.

Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.

Шаг 3 — установка регулирующего прибора

Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.

Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.

Галерея изображений

Фото из

Чтобы открутить контргайку, которую можно обнаружить прямо по центру, под ручкой, применяют тонкогубцы или кусачки с узким захватом

Удаление гайки позволяет поочередно снять декоративные детали – внешнюю пластиковую панель и рамку. Гайку сохраняют, чтобы не затерялась

Внутренняя часть, которая вставляется в монтажную коробку, состоит из двух важных элементов – корпуса и рабочего механизма. Их разделяют

Интересующими элементами механизма являются клеммы, которые находятся с обратной стороны. С лицевой стороны расположено рабочее устройство управления

С обратной стороны можно найти схему подключения, которая указывает, какая клемма является входной, а какая – выходящей

Лишенные изоляции концы жил вставляют в нужные клеммы и затягивают их. Затем механизм возвращают в корпус, который помещают в монтажную коробку

Крепление корпуса осуществляют двумя маленькими саморезами, которые вставляют с боков в предназначенные для них монтажные отверстия

Финишный этап включает в себя поочередное надевание и защелкивание пластиковой рамки и панели, и в последнюю очередь – поворотной ручки

Этап 1 – откручивание скрепляющего элемента – контргайки

Этап 2 – разборка диммера на отдельные части

Этап 3 – разборка внутренней части диммера

Этап 4 – изучение элементов для подключения

Этап 5 – сверка со схемой подключения

Этап 6 – подключение жил к контактам

Этап 7 – фиксация корпуса на стене

Этап 8 – окончательная сборка диммера

После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.

Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.

Советы по выбору и использованию

Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся.

При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели

Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C.

Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.

Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.

Выводы и полезное видео по теме

Разобраться с простыми конструкциями и ближе познакомиться со сложными светорегуляторами помогут информативные и полезные видеоролики, снятые профессиональными электромонтажниками и домашними мастерами.

Знакомство с покупкой, сделанной по интернету. Диагностика устройства:

Подключение универсального встроенного диммера к выключателю:

В какой последовательности производится монтаж:

Все этапы по установке диммера, от покупки до диагностики, можно произвести самостоятельно. Главные моменты, которым следует уделить особое внимание, – это выбор правильной схемы подключения и соответствие устройства осветительным приборам по характеристикам.

У вас есть практические навыки монтажа диммера и вы можете поделиться советом с посетителями нашего сайта? А может появились вопросы по теме статьи? Пожалуйста, делитесь опытом, задавайте вопросы в блоке под статьей.

Диммер схема подключения. Как подключить диммер своими руками

С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.

Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.

Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.

В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм. Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.

Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп, которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!

3 схемы подключения диммера – монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

кабель двухжильный ВВГнг-Ls 2*1,5мм2

кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

диммируемый светильник или лампа

зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил – три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет – фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная “голова”, или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел – включил свет, лег в постель – отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма “Х” расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки. 2 Прокладка трехжильного кабеля от коробки до места установки диммера.
Концы подписывайте как:
Lсвет – фаза уходящая на светильник
L1 и L2 – связь с проходным выключателем
3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.
Используется трехжильный кабель с маркировкой – L, L1, L2.
4Монтаж кабеля до самого светильника.
В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.
Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.
Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.
В конце концов у вас должна получиться следующая схема или цепочка:
фаза пришла в распредкоробку
ушла с нее на проходной выключатель+вернулась обратно
ушла на проходной димммер
вернулась обратно и поступила на светильник через Lсвет
При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.
Проверяете правильность собранной схемы и производите подключение самого диммера.
Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.
На зажим “диммируемая нагрузка” подключаете фазу Lсвет, уходящую на светильник.
Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.
Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.
Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.
После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.
Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).
Проверьте мультиметром их целостность и при необходимости замените.
Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:
Удовольствие конечно не дешевое, но иногда себя оправдывает.
Схема подключения и управления диммером из любой точки
Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.
Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз – дали команду на включение диммера. Удержали подольше – началось диммирование.
Электрическая схема подключения здесь выглядит следующим образом.
3
Подключение светодиодной ленты
Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.
При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.
А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.
Модульные диммеры
Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице.
С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:
На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.
Выход на лампочку снимается с контакта №4.
Через контакт №3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Управляется он как с кнопок, так и с пульта.
Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники – https://cable.ru, Кабель.РФ
Схемы подключения светодиодных диммеров
Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. Читайте также статью: → «Как работает диммер?».
Принцип работы диммера
Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.
С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.
Простейшая схема диммера на теристоре
Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».
Основные виды диммеров
Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.
Диммеры разделяют по назначению:
Для активной нагрузки;
Для индуктивной нагрузки;
Для светодиодных энергосберегающийх ламп;
Для галогеновых ламп.
По конструкции органов управления выделяются следующие группы:
С поворотным диском;
На механических кнопках;
Сенсорные;
С дистанционным управлением.
Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.
Поворотные диммеры
По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.
Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.
Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.
Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.
Диммеры для управления светодиодными лампами
Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.
Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления
По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:
Таймером;
Программным управлением;
Подключением к ПК для расширения функций с помощью различных программ;
Возможностью использования в автоматизированных системах «Умный дом»;
С дистанционным пультом управления.
Вариант подключения диммера с дистанционным пультом к светодиодным лампам
Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.
Особенности диммеров для галогеновых ламп
Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.
Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».
Диммееры для люминосцентных ламп
Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.
Схема диммера для люминесцентной лампы
Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.
Методика подключения диммеров
Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.
Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.
Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.
Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.
Legrand диммер
модель Органы управления Мощность в Вт Стоимость в руб
Legrand Valena Кнопки и поворотный 350, 450, 650, 1100 1700
Legrand Celiane Кнопки и сенсорные 320, 420, 620 2900
Legrand Galea Life кнопочные, поворотные 420, 620, 1100 1700
Legrand Cariva кнопочные, поворотные 320, 520 1450
Legrand Mosaic кнопочные 420, 1100 2000
Характеристики и примерная стоимость диммеров Legrand
Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.
Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.
Диммеры Schneider
Модель Мощность в Вт Стоимость в руб
ANYA AYA2200121 61-501 650
ANYA AYA2200123 61-501 650
Asfora EPH6400121 601 490
Asfora EPH6500121 601 1200
Asfora EPH6500123 601 1200
Asfora EPH6600121 314 1000
Asfora EPH6600123 314 1000
Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.
Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.
Подключение диммера к люстре с двумя группами ламп (двойной преключатель)
Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.
Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.
Схема подключения диммера к люстре
Подключение двух и более диммеров к одной нагрузке
В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.
Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором
Особенности подключения диммера к светодиодным лентам
Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.
Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.
Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.
Допускаемые ошибки при подключении диммеров
Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.
Часто задаваемые вопросы
На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?
В этом случае лучше самый простой на теристорах.
Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?
Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.
Как определить необходимую мощность диммера и блока питания для светодиодных лент?
Характеристики некоторых светодиодов
Производитель и марка Китайские5630 5730, Китайские 5630 57300, Китайский 5050

Мощность
Яркость
0,09W
7 лм
15W
12 лм
0,1W
8 люмен
Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.
Для точечных светодиодных светильников на потолке, какой диммер подходит?
Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.
Оцените качество статьи:
Как подключить диммер в качестве выключателя к бра
Если вы хотите сделать ваш дом более комфортным и практичным, стоит задуматься о приобретении диммера. С его помощью вы сможете настраивать освещение так, как вам хочется. Особенно актуально подключение диммера к настенным бра, ведь довольно часто их используют вместо ночника. О функции, особенностях и способе подключения диммера к бра мы и расскажем в этой статье.
Что такое диммер?
Диммер – это специальный прибор, с помощью которого можно регулировать яркость освещения, а, следовательно, и количество электроэнергии, которая потребляется. Благодаря нему обеспечивается плавность включения и выключения света.
В настоящее время в магазинах предлагается множество таких приборов: они могут быть разного размера, формы, цвета и мощности, а также отличаться способом подключения.
Важно!
Диммеры используются преимущественно с обычными лампочками накаливания. Светодиодные лампы могут использоваться со специальным диммером для светодиодных ламп. Также существуют диммируемые LED лампы (помечены соответствующей маркировкой) – их можно использовать с обычным диммером. Энергосберегающие лампы в большинстве случаев не диммируются (на диммируемых есть специальная маркировка).
Выбор диммера
Для начала диммер следует выбрать, и выбрать правильно, с учетом того, что он будет подключен к бра.
На что важно обратить внимание:
Мощность Диммер для бра следует подбирать с учетом того, что его мощность должна быть выше общей мощности подключенных к нему светильников примерно в полтора раза. Например, если вы планируете подключить два бра, и мощность каждого из них 100 Вт, то их общая мощность будет, соответственно, 200 Вт. В этом случае мощность диммера должна быть не менее 400 Вт, а еще лучше — 500 Вт.
Важно!
Диммер, который работает на пределе своей мощности, способен послужить причиной возгорания. Мощность устройства должна быть со значительным запасом.
Тип управления диммером Сегодня существуют различные виды диммеров. Среди них стандартные поворотные, современные сенсорные, клавишные и модели с пультом управления. Они отличаются по стоимости и способу регулировки мощности. Если вы будете подключать сенсорный, то его необходимо заземлять или занулять.
Подключение диммера
Как подключить диммер с выключателем к настенному бра? Очень просто, и сделать это можно самостоятельно без особых сложностей и независимо от типа подключения.
Что понадобится?
Диммер

Индикаторная отвертка

Когда устройство приобретено, а все инструменты находятся под рукой, можно приступать к установке.
Прежде всего вы должны произвести демонтаж старого выключателя. После демонтажа можно подключать диммер для бра на место старого выключателя.

Важно!
Не забудьте перед началом работ выключить электропитание в квартире или доме.

Непосредственно перед установкой устройства, следует определить, по какому именно проводу подается электропитание (это будет фазный провод). В этом вам поможет обычная индикаторная отвертка. Определение фазы важно потому, что подключение диммера, в отличие от обыкновенного выключателя, проводится по специальной схеме.

Фазный провод следует подсоединять к клемме, которая обозначена литерой «L» со стрелкой вверх. Второй провод подключается к клемме с обозначением «~ со стрелкой под наклоном».

Установите диммер в уже имеющийся подрозетник или поставьте новый.

Закрепите все декоративные накладки и поворотное колесико.

Таким образом, установив диммер для включения бра, вы не только экономите электроэнергию самым простым и эффективным способом, вы также экономите средства и обеспечиваете для себя комфорт, поскольку пользоваться диммером очень удобно. Это плавный, легкий, простой в использовании выключатель, который сделает любой дом более комфортным и современным!
Схема подключения диммера, описание и монтаж устройства!
Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.
Поворотный диммер
Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.
Видео — Как работает диммер
Основные сведения о диммерах
Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.
Основные сведения о диммерахДиммерДиммер
Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).
Диммер
Таблица. Некоторые виды диммеров
Виды диммеров Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. Задача диммера для светодиодов – оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер Предполагает легкое вращение поворотного элемента.
Нажимной диммер Предполагает многократное нажатие клавиши
Одинарный диммер Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер Для регулирования сразу нескольких источников света.
Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.
Основные сведения о диммерах
Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.
Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.
Видео — Простая светодиодная лампа и диммер
Особенности устройства диммера и схемы его подключения
Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.
Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.
Схема подключения диммера для светодиодной ленты
При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.
В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.
Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора
Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.
Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной
В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.
Видео — Как выбрать диммер
Подключение и эксплуатация диммера: что должен знать каждый?
Как установить светорегулятор
Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.
Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.
Устройство диммера, предназначение клемных колодок
Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:
регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.
Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.
Принцип подключения диммера
Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.
Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.
Инструкция по установке диммера вместо обычного выключателя
Как установить диммер
Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.
Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.
Схема подключения (меняем выключатель на светорегулятор)
Второй шаг. Снимаем кнопку установленного выключателя.
Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.
Демонтаж выключателя
Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.
Пятый шаг. Откручиваем электропровода от переключателя.
Шестой шаг. Видим два свободных провода.
Провода
Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.
Схема диммераЧтобы разобрать его, нужно открутить контргайку и снять все декоративные накладкиДиммер в разобранном видеДиммер в разобранном видеДиммер в разобранном видеСхема подключения
В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.
Монтаж диммера
Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.
Подключаем провода и вставляем диммер в коробку
Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.
Затягиваем крепленияОдеваем все декоративные накладки и поворотное колесикоОдеваем все декоративные накладки и поворотное колесико
Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.
Удачной работы!
Видео – Схема подключения диммера
Видео — Подключение светодиодной ленты к мини диммеру
Как установить диммерный переключатель
Фото: Kit Stansley
Мне нравится декоративное освещение, как и всем остальным, особенно первым делом утром, когда полный свет 100-ваттной лампочки заставляет меня кричать, как вампир, в полдень. . Может быть, я просто не жаворонок. Тем не менее, мне нравится иметь возможность регулировать яркость в комнате, а установка диммера – довольно простой способ получить контроль над освещением.
Перед тем, как начать
Прежде чем вы начнете вытаскивать выключатели из стены, есть несколько вещей, которые вы должны знать о проводке и переключателях яркости:
Не все переключатели яркости совместимы с компактными люминесцентными лампами.Если у вас есть лампы CFL, вам нужно будет выбрать одну из более новых разновидностей, например, от Lutron.
Проверьте, является ли переключатель, который вы хотите заменить, однополюсным (один переключатель) или трехпозиционным (можно включать / выключать из нескольких мест) – это тоже определит тип нужного вам диммера.
В некоторых диммерных переключателях используются резисторы, поэтому вы платите за электричество, даже если видите меньше света. Новые диммерные переключатели будут фактически экономить энергию, если вы не зажигаете лампу на полную мощность.
Найдите надежных местных профессионалов для любого домашнего проекта
+
Фото: Kit Stansley
Как установить диммерный переключатель Инструменты и материалы
Шаг 1. Отключение питания
Не на коммутаторе – на выключатель . Для меня это всегда, по крайней мере, трехкратное испытание… спуститься в подвал, щелкнуть выключателем, снова и снова проверить выключатель. Тем не менее, это лучше, чем в любой день засовывать руку в живую цепь. Я всегда использую детектор напряжения, прежде чем прикасаться к каким-либо проводам.
Фото: Kit Stansley
Шаг 2: покончим со старым
Как только все выключено, открутите старый выключатель и вытащите все, чтобы вы могли хорошо его рассмотреть. Для такого тумблера, скорее всего, провода намотаны на винты разъема. Либо ослабьте винты, либо используйте инструменты для зачистки проводов, чтобы отрезать концы и удалить старый выключатель.
Шаг 3. Установите диммер
Чтобы установить диммер, прочтите инструкции, чтобы убедиться, что вы четко понимаете, какие провода идут, где, где верх, а какой внизу.Как всегда, зеленый цвет обозначает заземление или медный провод. В отличие от установки светильника, оба провода, идущие к диммеру, будут черными и обычно могут быть подключены к любому золотому винту. Никаких серебряных шурупов быть не должно.
Фото: Kit Stansley
Если переключатель может использоваться как для однополюсного, так и для трехполюсного режима, может потребоваться дополнительный винт, поэтому обязательно посмотрите схему подключения. (В данном случае он был заклеен лентой, поэтому было очень ясно, какое соединение было «лишним».)
Примечание: В указаниях этого диммера говорилось, что вы можете просто вставить провод прямо под винт, а не зацикливать его. вокруг и затяните соединение.Но мой друг-электрик говорит, что он всегда замыкает провод , если это возможно, так как он видел слишком много случаев, когда провод отрывался. Так что зацикливание!
Чтобы соединить провода, снимите 3/4 дюйма оболочки с конца, сделайте из него U-образную петлю, зацепите за винт, а затем сожмите концы вместе, прежде чем затягивать винт.
Фото: Kit Stansley
Шаг 4: Собираем его вместе
После того, как провода будут подсоединены, вы захотите снова закрепить переключатель на электрическом блоке двумя винтами сверху и снизу, а затем снова прикрепить пластина переключателя.
Фото: Kit Stansley
Включите выключатель снова, и вот он … полный контроль над яркостью в одной маленькой части Вселенной!
Как установить однополюсный переключатель диммера
Диммер – это выключатель света, который регулирует поток электричества к свету с помощью шкалы, ползунка или другого элемента управления, который управляет внутренней схемой. В то время как в диммерах старого типа использовался механический резистор, который затемнял свет за счет рассеивания избыточного тока за счет тепла, современные диммеры представляют собой электронные устройства, которые фактически прерывают ток много раз каждую секунду, чтобы ограничить ток, протекающий к источникам света. Переключатель может включать и выключать свет. , или установите освещение для любого диапазона яркости между ними.
Установка диммера помогает сэкономить энергию и создает расслабляющее настроение в любой комнате. Для большинства домашних мастеров установка однополюсного диммерного переключателя, который управляет осветительной арматурой с одного настенного переключателя, является довольно простой задачей. Существуют также трехпозиционные диммеры, предназначенные для управления освещением с двух положений переключателя.
Диммерные переключатели и светодиодные лампы
Традиционные диммерные переключатели были разработаны для стандартных ламп накаливания, и когда устанавливаются новые светодиодные лампы и осветительные приборы, эти старые диммеры иногда не обеспечивают такой же степени управления освещением.Иногда вы обнаружите, что диапазон затемнения несколько уменьшается или что светодиодные лампы не выключаются при самых низких настройках затемнения. Иногда светодиодные лампы слегка мерцают в паре с диммером старого образца.
Чтобы избежать проблем, не забудьте купить диммер с маркировкой для использования со светодиодными лампами и осветительными приборами. Большинство этих диммеров также отлично работают со стандартными лампами накаливания. Также убедитесь, что светодиодные лампы подходят для использования с диммерными переключателями.Не все светодиодные лампы диммируются, поэтому проверьте маркировку, чтобы убедиться, что они подходят.
Установка однополюсного переключателя яркости
Диммерные переключатели обычно подключаются с помощью проводов, которые присоединяются к проводам схемы с помощью гаек или другого типа утвержденного соединителя. Переключатели имеют несколько больший корпус, чем стандартные переключатели, и вы можете столкнуться с трудностями, если распределительная коробка слишком мала, чтобы удобно удерживать диммерный переключатель. В некоторых ситуациях вам может потребоваться установить электрическую коробку большего размера, чтобы надежно удерживать новый диммер.Некоторые диммеры выделяют небольшое количество тепла во время работы, поэтому важно, чтобы коробка не была настолько переполнена, чтобы тепло задерживалось.
Установка диммера может незначительно отличаться в зависимости от производителя, поэтому всегда читайте инструкции и следуйте их рекомендациям. Однако большинство диммеров будут следовать аналогичному процессу установки.
Традиционные однополюсные диммерные переключатели, как и стандартные переключатели, обычно имеют только два провода под напряжением и заземляющий провод без подключения нейтрального провода.Установка заключается в простом подключении проводов горячего провода к проводам горячего контура, один из которых входит в коробку от источника питания, а другой – к осветительной арматуре. Провода нейтральной цепи, если они есть, просто соединяются в коробке. Заземляющий провод на переключателе либо присоединяется к заземляющим проводам схемы, либо прикрепляется к металлической коробке.
Однако некоторые более новые диммерные переключатели, предназначенные для использования с CFL или светодиодными лампами, содержат микропроцессор, который требует подключения нейтрального провода, и они также могут потребовать, чтобы вы различали горячую линию линии (вход в коробку от источника питания) и загрузить горячий провод (ведущий к осветительной арматуре).Всегда внимательно читайте инструкции, касающиеся вашего переключателя.
Некоторые диммерные переключатели могут использоваться как в однополюсной, так и в трехпозиционной конфигурации. У этого типа есть дополнительный провод – обычно красный с белыми полосками – который используется только тогда, когда вы устанавливаете коммутатор как часть трехсторонней установки. Если вы устанавливаете этот тип переключателя как однополюсный переключатель, вы просто закрываете этот дополнительный провод.
Соображения безопасности
Замена стандартного выключателя света на диммер – относительно простой проект, сделанный своими руками, но, как и при любом ремонте электрооборудования, существует вероятность опасного или даже смертельного удара.Этот проект лучше всего подходит для домашнего мастера с некоторым пониманием электрических цепей и опытом проведения аналогичных ремонтов. Что касается проектов по ремонту электрооборудования, это относительно несложно. Но если вы не уверены в своих силах, лучше вызвать электрика.
Перед выполнением любых работ с электропроводкой всегда отключайте питание и проверяйте ток с помощью тестера напряжения.
Смотреть сейчас: как исправить перегретый или гудящий переключатель диммера
Как установить диммерный переключатель
Диммерные переключатели
всегда находятся в списке лучших быстрых обновлений дома по определенной причине: дешевое и быстрое добавление может помочь снизить ваши счета за электроэнергию и мгновенно улучшить настроение вашего помещения днем и ночью.Кроме того, они полезны для окружающей среды. Хотя мы рекомендуем по возможности нанять электрика, диммерные переключатели – один из самых простых способов замены, которые вы можете сделать самостоятельно. Просто не забудьте выключить электричество в главном блоке предохранителей, прежде чем приступить к выполнению приведенных ниже инструкций!
Материалы:
Диммер
Отвертка с плоской головкой
Отвертка с крестообразным шлицем
Вольтметр
Инструмент для зачистки проводов
Измерительная лента
Плоскогубцы для игл (опция)
Отключите электричество перед выполняя перечисленные шаги.
Диммерный переключатель Diva C.L
Lutron homedepot.com
27,86 долл. США
Диммерный переключатель Skylark C.L
Lutron homedepot.com
24,97 долл. США
Устройство для зачистки и обрезки проводов 6-1 / 4 дюйма
Klein Tools homedepot.com
11 долларов.99
Тестер напряжения Klein Tough Meter
Кляйн homedepot.com
39,95 долл. США
Удалите старый выключатель
Прежде чем дотронуться до исходного выключателя света, выключите питание на блоке предохранителей. После этого проверьте выключатель света, чтобы убедиться, что электричество отключено.
Отвинтите щиток переключателя и сохраните его, если будете использовать повторно.Большинство диммеров поставляются с пластиной, соответствующей новым размерам, но некоторые изготовлены для стандартных пластин. Проверьте размеры вашего нового диммера, чтобы убедиться, что он подойдет.
Откройте переключатель диммера и снимите резиновое покрытие с проводов. Освободите не менее 1–2 дюймов медного провода, чтобы обеспечить плотное прилегание к проводам стены.
Снимите старый выключатель со стены, аккуратно вытащив провода из резиновой вставки. Проверьте провода с помощью вольтметра, чтобы еще раз проверить уровни напряжения.
Установка однополюсного выключателя
Однополюсные выключатели – это стандартные выключатели света. Они контролируют электричество к одному источнику света. У вас есть однополюсный выключатель, если вы можете включать / выключать свет только с помощью одного выключателя. Если вы можете выключить свет с помощью переключателя, отличного от того, который вы использовали для его включения, перейдите к разделу 3-позиционного переключателя .
Однополюсные выключатели будут иметь 3 провода: провод под напряжением, провод заземления и бегунок.В старых домах может быть только горячий ввод и заземляющий провод. Если у вас меньше трех проводов, остановитесь и вызовите электрика. В старых или старинных домах может быть разная электропроводка, и для ее установки потребуется особый уход.
У вас есть старый дом с однополюсным выключателем? Размеры коробки со временем менялись. Если ваш диммер слишком велик для пространства коробки, используйте рулетку, чтобы измерить разницу. Возьмите нож для коробок, чтобы расширить пространство в гипсокартоне и приспособить новый переключатель перед установкой.
Перед тем, как продолжить, убедитесь, что электричество выключено на главном блоке предохранителей!
Подключите провод заземления к соответствующему проводу на диммере. Заземляющий провод обычно зеленого или медного цвета и должен быть подключен к нижнему центральному проводу на диммере.
Используйте пластиковый колпачок для проводов, чтобы закрепить два провода после обертывания, защитив соединение и обеспечив плотное уплотнение. Игольчатые плоскогубцы могут помочь намотать и закрепить проволоку в труднодоступных местах.
Затем подключите красный провод к проводу горячего вывода и соедините их вместе. Обычно они отмечены на стене красным, но могут быть черными и заклеены лентой или размечены.
Подсоедините последний черный провод к оставшемуся бегущему проводу в стене, обычно отмеченному белой или черной резиновой отделкой.
Отделка проволочной заглушкой.
Большинство диммеров имеют четвертый провод для подключения второго бегунка. Используйте проволочный колпачок, чтобы закрыть последний провод и предотвратить его соприкосновение с другими проводами.
Установка трехпозиционного переключателя
Трехпозиционные переключатели позволяют нескольким переключателям управлять одним и тем же источником света. Они более распространены в новых постройках, чтобы обеспечить переход в пространства с открытой концепцией, но также их можно найти в домах середины века, которые воплотили в жизнь открытую концепцию жизни.
Трехпозиционные переключатели также отмечены четырьмя проводами в настенной розетке: заземляющим проводом, проводом с горячим выводом и двумя контактами для подключения к другому переключателю или розетке.
Перед тем, как продолжить, убедитесь, что электричество выключено на главном блоке предохранителей.
Сначала подключите провод заземления к соответствующему проводу на диммере. Заземляющий провод обычно зеленый или медный и должен быть подключен к нижнему центральному проводу на диммере.
Используйте пластиковый колпачок для проводов, чтобы закрепить два провода после обертывания, защитив соединение и обеспечив плотное уплотнение.
Затем подключите красный провод к проводу горячего вывода и соедините их вместе. Обычно они отмечены на стене красным, но могут быть черными и заклеены лентой или размечены.
Подсоедините два черных провода (один провод может быть красным с белой полосой) к бегущим проводам в стене, обычно отмеченным белой или черной резиной.
Отделка проволочными заглушками.
Установите новый переключатель
Вставьте провода в коробку, соблюдая осторожность, чтобы не сорвать соединения и не освободить место для коробки диммера.
Прикрутите новую коробку к стене. Закончите с включенной световой пластиной или замените старую световую пластину и затяните.
Убедитесь, что на выключателе нет мусора, и включите электричество в главном блоке предохранителей. Проверьте новый переключатель яркости, включив и выключив его, затемняйте по ходу движения. Проверьте розетки и оставшиеся выключатели света в комнате, чтобы убедиться, что розетки не были нарушены в процессе. Для 3-позиционных переключателей обязательно проверьте переключатели включения / выключения на обоих переключателях света.
Следуйте за House Beautiful на Instagram .
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Как установить диммерный переключатель
Регулировка уровня освещения в комнате – отличный способ поднять настроение. Хотя вам может потребоваться более яркий свет для чтения, вам может потребоваться меньше света для просмотра телевизора и, возможно, даже третий уровень света для романтического вечера дома. Диммерные переключатели могут приспособиться ко всем этим обстоятельствам.
Замена обычного переключателя на диммер – один из самых простых проектов, связанных с электричеством своими руками.В большинстве случаев разрешение или осмотр не требуется, но важно соблюдать осторожность при работе с электричеством.
Проверка безопасности: выключено ли питание?
Каждый раз, когда вы работаете с электричеством, обязательно выключите питание на панели и выполните следующие действия:
Убедитесь, что цепь обесточена, включив и выключив существующий переключатель, прежде чем снимать пластину переключателя.
После снятия пластины рекомендуется проверить провода в электрической коробке с помощью тестера напряжения на всякий случай.
Если в одной коробке несколько переключателей или розеток, проверьте также провода второго устройства с помощью тестера напряжения. Иногда в одну и ту же коробку подается более одной цепи.
Как подключить и установить диммерный переключатель
Одно различие между диммерными переключателями и обычными переключателями заключается в том, что в последних домашние провода подключаются непосредственно к переключателю. С другой стороны, большинство диммеров имеют встроенные провода, которые подключаются к проводам дома с помощью гаек.
Вот как подключить новый переключатель:
Выверните винты, удерживающие старый выключатель на месте, и вытащите устройство из коробки.
Обрежьте существующие провода как можно ближе к переключателю. Есть веские причины отрезать провода, а не отсоединять их. Если провода прикреплены к переключателю винтами, значит, они уже погнуты и устали. Их повторная установка может привести к поломке проводов внутри проволочной гайки. Если это не замечено во время установки, возможно, вы настраиваете соединение на дуговое замыкание, которое может вызвать возгорание.И если это такой переключатель, когда провода вонзаются прямо в спину, их в любом случае будет сложно удалить.
Снимите примерно 3/4 дюйма изоляции со свежеобрезанных концов проводов и прикрепите их к выводам на диммере.
Совместите цвет провода с цветом провода, соединив оголенный провод заземления с зеленым проводом от переключателя.
Удерживайте каждую пару вместе так, чтобы концы изоляции совпадали, и скрутите провода вместе по часовой стрелке с помощью линейных плоскогубцев.
Скручивайте, пока изолированные участки провода не намотаются друг на друга. Это помогает предотвратить возникновение напряжения в соединении в будущем.
Завершите соединение, закрутив гайку для проволоки, снова по часовой стрелке.
Потяните за каждую гайку провода, чтобы убедиться, что соединение в порядке, затем протяните провод обратно в электрическую коробку, а затем установите новый переключатель диммера.
Прикрутите диммер к коробке и установите крышку. Для большинства диммеров требуется пластина в стиле Decora с прямоугольным отверстием для переключателя, поэтому вам может потребоваться приобрести один из них.
Убедитесь, что переключатели и лампочки совместимы
Не так давно единственными диммерными переключателями, которые вы могли купить, были реостаты, которые уменьшали количество электричества, идущего к свету, превращая часть его в тепло на переключателе.
Не углубляясь в физику, можно сказать, что появление полупроводников изменило то, как современные диммерные переключатели управляют электричеством. Диммеры больше не выделяют много тепла и работают, изменяя форму волны потока энергии.
При покупке диммера сейчас важно знать, какой тип света он будет контролировать. Это компактный люминесцентный? ВЕЛ? Галоген? В частности, для люминесцентных ламп и светодиодов важно иметь регулируемые лампы, а также переключатель регулировки яркости, рассчитанный на такой тип света.
Внимательно прочтите этикетку производителя при покупке лампочек, чтобы убедиться, что они будут работать с переключателем яркости. Вам также нужно будет проверить мощность диммера. Если, например, в этой цепи освещения десять ламп по сто ватт, диммер должен быть рассчитан не менее чем на 1000 ватт.
Что такое трехпозиционные диммеры?
Трехсторонняя схема управляет светом из двух мест и требует специальных переключателей. Четырехходовые схемы аналогичны, но управляют светом из трех или более мест. Вместо того, чтобы использовать кабель с двумя изолированными проводами (один черный и один белый) плюс неизолированное заземление, в этих схемах используется кабель с тремя изолированными проводами (черный, белый и красный) плюс неизолированное заземление.
Основное отличие состоит в том, что вам нужно уделять пристальное внимание существующему коммутатору.Один вывод на этом переключателе будет черным. Провод, который ведет к этой черной клемме, должен подключаться к черному проводу на новом переключателе освещения.
В остальном работа аналогична. Собрав все вместе, снова включите выключатель и наслаждайтесь созданной вами новой атмосферой.
Диммерный переключатель – Как подключить диммерный переключатель
У вас есть старый диммерный переключатель, который вы хотите заменить? Или, может быть, у вас есть свет, яркость которого вы хотите регулировать, и вы готовы установить диммер?
В любом случае вам повезло, потому что установить и подключить диммер легко.Давайте посмотрим, как установить диммер для вашего света, а также поговорим о некоторых преимуществах и потенциальных проблемах, которые могут возникнуть при использовании диммера.
Как работает диммерный переключатель?
Современные диммерные переключатели (современные, начиная с 90-х годов) очень эффективно приглушают свет. По сути, технология внутри диммерного переключателя контролирует поток электричества к вашим фарам, включая и выключая его много-много раз в секунду. Ваш глаз не замечает включений и выключений, но он замечает общий эффект: тусклый или менее интенсивный свет.
Старые диммерные переключатели, например те, которые вы включаете с помощью шкалы, работали по-другому. Они приглушили освещение, препятствуя току электричества к переключателю яркости. Проблема заключалась в том, что электричество должно было куда-то уходить (нет, не обратно по проводу, по которому оно шло!), Поэтому оно рассеивалось в виде тепла. Можно сказать, не очень эффективно.
Как подключить диммерный переключатель
Подключить диммерный переключатель несложно, если вы знаете, как отключить электричество от диммерного переключателя и подключить несколько проводов… на самом деле, это все, что нужно для подключения диммерного переключателя.
Сначала отключите питание этого переключателя (выключите автоматический выключатель и используйте тестер после следующего шага, чтобы подтвердить это).
Теперь отвинтите и снимите лицевую панель переключателя диммера и ручку диммера (если она у вас есть)
Отсоедините все провода, идущие от существующего переключателя или входящие в него (у большинства переключателей света выходят провода, а не винты или нажимные клеммы ).
Ваш новый диммерный переключатель затем подключается так же, как и предыдущий переключатель, т.е.е. черный (горячий) к черному и провод, помеченный как общий, белый или нейтральный к домашнему белому (общему) проводу. Скрутите провода вместе с помощью проволочной гайки. При необходимости выпрямите концы проводов и зачистите новые концы, если концы корродированы или загрязнены.
Вставьте и сложите всю проводку в электрическую коробку, оставив место для переключателя яркости, который иногда может быть больше, чем предыдущий переключатель.
Подключение 3-позиционного диммерного переключателя
Выполните вышеуказанные шаги для стандартного диммерного переключателя, за исключением того, что вам потребуется приобрести специальный 3-х позиционный диммерный переключатель (стандартный не подойдет для вашего 3-х позиционного переключателя) и воспользуйтесь следующими советами по подключению.
Чтобы правильно подключить трехпозиционный диммерный переключатель, отметьте или пометьте существующие провода, идущие от вашего дома, чтобы вы могли подключить их таким же образом к новому переключателю.
Скорее всего, вы увидите три провода в дополнение к медному / зеленому проводу заземления. Три провода, окрашенные в черный, белый и красный цвета, считаются «горячими» проводами, причем один из них действует как «общий» провод (обычно черный), а два других – как «путевые» (красный и белый, с белым проводом). наверное помечен изолентой).Снова найдите и отметьте общие провода. Обычно он прикрепляется к клемме с пометкой «COM» или к винту более темного цвета. Два других провода будут подключены к соответствующим более светлым винтам.
Как только вы определите, какой провод какой, просто подсоедините общий провод к «общему» выводу на коммутаторе, а два других провода – к «путевым» выводам. Как и выше, вы будете подключаться к выводным проводам, выходящим из трехпозиционного переключателя диммера, и будете использовать проволочные гайки.
Диммерный переключатель Советы и устранение неисправностей
При покупке диммерного переключателя проверьте его максимальную нагрузку, на которую он рассчитан.Например, если он имеет ограничение в 600 Вт, вам не нужно устанавливать диммер на выключатель, который управляет 8 встраиваемыми светильниками мощностью 100 Вт. Хорошее правило – не превышать более 80% максимальной скорости для диммерного переключателя.
При установке диммеров для 3-х позиционных переключателей не забудьте купить специальный 3-х позиционный диммерный переключатель (это будет сказано в магазине и на упаковке). Кроме того, только один переключатель в этой настройке может находиться на диммере.
Гудящий или гудящий приглушенный свет?
Если ваш свет гудит при затемнении, это, вероятно, связано с тем, что нити в лампах вибрируют, когда переключатель диммера постоянно выключает и включает электричество, чтобы «создать» эффект затемнения.Одно из решений – использовать лампочку на 130 вольт. Нити в них более прочные и не подвержены вибрации. Вы всегда можете попробовать новый диммер, если это не решит проблему.
Или еще лучше убедитесь, что вы используете светодиодную лампу в упаковке с регулируемой яркостью. В наши дни вы можете найти многие из этих типов ламп, но не все лампы с низким энергопотреблением действительно регулируются.
Диммерные переключатели экономят деньги и электроэнергию?
Да, диммеры сокращают потребление электроэнергии.Старые диммерные переключатели (те, которые действительно нагреваются), нет. Энергоэффективные светодиодные лампы сэкономят вам еще больше, если вы установите их И затемните их. Двойной выигрыш!
Как установить диммерный переключатель
В этом полезном руководстве рассказывается, как установить диммерный переключатель, чтобы вы могли контролировать, как освещается ваше внутреннее и внешнее пространство.
Диммер отлично подходит для управления освещением комнаты. Это дает вам возможность вносить небольшие изменения в уровень освещенности – чтобы создать настроение в столовой, снизить уровень в детской или даже дать вам гибкость в использовании наружного освещения.
Помимо этих эстетических преимуществ, диммер также имеет несколько важных практических плюсов. Во-первых, диммер экономит энергию, позволяя очень точно регулировать потребление электроэнергии, устраняя потери. Это также продлевает срок службы большинства лампочек, поскольку сводит к минимуму или устраняет «удар нити накала», когда вы включаете обычный выключатель света.
Замена обычного переключателя света на переключатель диммера – относительно простая задача, даже если у вас всего лишь средний опыт работы в домашних условиях.(Примечание: если вы собираетесь использовать люминесцентные или светодиодные лампы в цепи освещения, вам понадобится диммер, рассчитанный на люминесцентные или светодиодные лампы.) Чтобы купить диммеры, см. Диммерные переключатели.
Диммер медленно увеличивает и уменьшает яркость до уровня яркости, установленного маленьким ползунком.
Переключатель диммера может вызвать вибрацию нити лампы накаливания, создавая жужжащий звук, когда свет горит менее чем на полную мощность. Вы можете купить новый диммер, который не гудит, и заменить выключатель, но прежде чем вы это сделаете, попробуйте заменить лампочку на лампочку с «долгим сроком службы», которая имеет более прочную нить накала и рассчитана на 130 вольт вместо гораздо более распространенных 120 вольт.
Просто запомните главное правило: Всегда отключайте питание электрической цепи перед тем, как работать с ней. Выключите автоматический выключатель на электрической сервисной панели, а затем выполните следующие пошаговые процедуры:
1 С помощью отвертки снимите настенную пластину. Затем открутите крепежные винты переключателя.
Снимите настенную пластину и открутите крепежные винты.
2 Возьмитесь за переключатель за фланцы и осторожно извлеките его из монтажной коробки.С помощью бесконтактного тестера цепей дважды проверьте, чтобы провода цепи не были электрически заряжены.
Вытяните выключатель за фланцы.
3 Отвинтите провода от клемм переключателя. Если они воткнуты в отверстия на задней стороне переключателя, используйте небольшую отвертку, чтобы освободить их. Выпрямите концы проводов или, если возможно, отрежьте их и снова зачистите концы.
Отвинтить провода от клеммы переключателя.
4 Используйте плоскогубцы , чтобы скрутить оголенный конец зеленого заземляющего провода вместе с оголенным медным заземляющим проводом в коробке.Затем с помощью проволочной гайки подключите заземляющий провод диммера к неизолированному медному или зеленому заземляющему проводу цепи.
Подключите заземляющий провод переключателя.
5 Подключите один из черных проводов диммера к каждому из двух черных проводов в коробке с помощью гаек.
Подсоедините провода выключателя света.
6 Убедитесь, что соединения затянуты, и затем осторожно вставьте провода в коробку, оставив место для диммера. Установите диммер и прикрутите его к монтажным отверстиям в коробке.
Еще раз проверьте соединения и замените переключатель.
7 Заменить лицевую панель. Снова включите питание на электрической панели, а затем попробуйте выключатель.
О Доне Вандерворте
Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.
2021 Расходы на установку / замену переключателя света, диммера, переключателя передачи
Поскольку стоимость установки будет во многом зависеть от стоимости работы электрика, сложно предсказать, сколько будет стоить проект. Вот некоторые из наиболее распространенных факторов, влияющих на стоимость установки стилей переноса, освещения и диммера.
Затраты на установку безобрывного переключателя
Профессиональная установка безобрывного переключателя в среднем обходится в от 200 до 400 долларов , потому что электрики берут с от 50 до 100 долларов за час , а это 3–4-часовая работа .Сами агрегаты оцениваются в диапазоне от 100 долларов США до 9000 долларов США за ручное управление и от долларов США до 300 долларов США за долларов США за автомат. Эти ценовые диапазоны связаны с использованием в жилых помещениях. Единицы коммерческого использования намного дороже.
Автоматические переключатели устанавливаются рядом с главным выключателем в вашем доме и направляют питание от портативного или резервного генератора на отдельные приборы. Они меняют источник питания с главной панели на генератор и предотвращают реверсирование электроэнергии в местные коммунальные службы.Такое реверсирование, или «обратная связь», было бы опасно для электриков, работающих на ремонте местных коммунальных сетей.
Эти устройства часто бывают сложными, поэтому их установка стоит недешево. Если ваша главная электрическая панель находится в вашем гараже, электрику будет проще установить вашу систему передачи энергии. Если он находится в подвале, им нужно будет либо пропустить шнур через окно, либо установить коробку подачи питания за пределами вашего дома рядом с панелью. Это увеличит рабочее время и цену.
Единицы ручного переноса в среднем от 100 до 500 долларов и будут от 200 до 300 долларов за установку , всего от от 300 до 800 долларов . Эти устройства являются менее сложными из двух, что ускоряет их подключение и снижает затраты на рабочую силу. Чтобы использовать этот тип, домовладелец должен вручную включить устройство в случае отключения электроэнергии. Хотя это может показаться неудобным, ручные стили очень распространены в жилых домах. Многие домовладельцы могут справиться с отключением в течение нескольких минут и с легкостью перемещаться по своим панелям.Эти типы удобнее всего использовать с портативными генераторами, которые дешевле, чем резервные.
Автоматические блоки часто дороже, от 300 до 2000 долларов , а установка будет ближе к диапазону от 300 до 400 . Существуют коммерческие типы ATS стоимостью от до долларов США. Факторы силы тока и напряжения, фазы и типа корпуса в широком диапазоне цен. Например, большинство домашних хозяйств используют однофазный агрегат, который стоит намного меньше, чем трехфазный коммерческий агрегат.Трехфазные блоки рассчитаны на большие энергозатраты.
ATS дороже, потому что они сложны и работают независимо от домовладельца. Эта система резервного питания удобна, долговечна и надежна. Блоки АВР срабатывают при отключении электроэнергии и передают мощность без помощи рук. Они обычно используются с резервными генераторами.
Они могут быть очень полезны в домах, где:
Перебои в электроснабжении являются обычным явлением
Медицинские машины должны работать без перебоев
Жители имеют инвалидность, которая может быть нарушена из-за отключения электроэнергии
Домовладельцы работают и нуждаются в бесперебойном питании бытовые приборы зависят от мощности
Наймите профессионала для установки вашего безобрывного переключателя
Выключатели освещения
Выключатели света различных типов в среднем От 5 до 15 долларов за штуку и От 100 до 200 долларов за установку .Это быстрый процесс, но вы все равно получите выгоду от профессиональной установки. Неправильная проводка или размещение могут привести к неудачным проверкам и в конечном итоге потребовать затрат на замену. Почасовая ставка электрика составляет от до 100 долларов , и домовладельцы могут максимально использовать эту ставку, объединяя с работой другие электромонтажные работы.
Затраты на установку
Ожидайте фиксированной первоначальной ставки, рабочей силы, материалов и расходных материалов. Электрики обычно включают стоимость запчастей и расходных материалов либо в фиксированную ставку, либо в вашу смету.Фиксированная ставка от 70 долларов США до 100 долларов США покрывает основные расходы на обращение в службу поддержки. Затем у вас есть рабочая сила, которая добавляет 50 долларов к 100 долларам в час. Вдобавок к этому, сам коммутатор может стоить всего $ 5 , но расходные материалы, такие как монтажное оборудование и фитинги, добавляют $ 5 к 10 $ дополнительно. Некоторые компании разрешают домовладельцам предоставлять свои собственные материалы, но стоимость этих материалов не будет сильно отличаться.
Самой большой переменной будет труд. Некоторым типам требуется больше времени для подключения и установки, например, с двухполюсным стилем.Базовые переключатели не займут столько времени и в целом будут стоить меньше. См. Ниже о преимуществах объединения услуг.
Если коммутатор неисправен или устарел, его замена может быть простой и стоить всего от 50 до 150 долларов . Исправления или обновления до других стилей повысят эту ставку как по цене материалов, так и по оплате труда. Например, для двухполюсной схемы требуется более детальная разводка, что потребует больше времени и работы. То же самое и с диммерами. Эти стили могут стоить около $ 200 $ за замену.Цена будет аналогичной, если однополюсный тип модернизируется до другого типа, такого как диммер или двухполюсник.
Перемещение будет в среднем от от 100 до 150 долларов и зависит от ряда факторов. Если после этого электрик должен прорезать стену или отремонтировать гипсокартон, общие расходы возрастут. Затраты на материалы будут наименьшим фактором в окончательной цене. Некоторые домовладельцы перемещают эти единицы для дополнительного удобства и адаптируются к новой планировке дома.Другие делают это во время реконструкции, особенно если они удаляют или добавляют новую стену.
Типы электрических переключателей
Стоимость установки 3- или 4-позиционного переключателя отличается от стоимости установки стандартного. Чем сложнее вы выберете стиль, тем дороже будут труд и материал. Общая стоимость составит в среднем от 100 до 200 долларов за коммутатор .
Однополюсный: от 1 до 15 долларов за штуку ; Самый простой и легкий в установке стиль. Управляет одним электрическим прибором.
Double Pole: 10–20 долларов за штуку ; Включает в себя управление двумя приборами из одного места, с двумя переключателями или рокерами на каждый блок.
3-сторонний: 3–15 долларов за штуку ; Обеспечивает питание одного прибора в двух местах и требует более сложного процесса установки.
4 пути: 10–25 долл. США за штуку ; Управляет одним прибором из трех мест.
Диммер: 10-25 долларов за штуку ; Позволяет пользователю регулировать яркость в соответствии со своими потребностями и доступен в одинарном, трехстороннем и даже интеллектуальном стилях.
Интеллектуальные переключатели света: 45–150 долларов за штуку ; Позволяет домовладельцу программировать и контролировать переключение в соответствии со своим графиком и потребностями. Агрегатом можно управлять с помощью смарт-устройства. Может быть установлен вместо выключателя. Есть также переходники для вилок, которые просто вставляются в розетки.
Наймите электрика для установки выключателя света
Диммеры в среднем от 10 до 25 долларов за штуку , хотя есть модели, которые стоят от до 50 долларов . Стоимость установки нового или обновления до этого типа будет варьироваться от $ 100 до $ 200 .С их помощью свет можно настроить на мягкий или яркий в соответствии с потребностями домовладельца.
Это обновление не требует значительных изменений в проводке или размещении переключателя. Однако есть несколько вещей, о которых следует знать:
Код подключения . Это может быть хорошей возможностью привести проводку в соответствие с кодом. Электрик может порекомендовать сделать это, если это будет сочтено необходимым.
Размер коробки . Профессионал может порекомендовать коробку большего размера для соответствия новым стандартам безопасности.В этой коробке находится основная проводка. Обновление электрического щита стоит от 500 до 1700 9000 долларов8.
Покупка диммеров . При необходимости важно выбрать подходящий тип. Для светильников, которые управляются в двух местах, вам нужно будет заменить трехходовой диммер. Для однополюсных конструкций вам понадобится только однополюсный диммер.
Совместимость ламп . Не все лампы работают с диммерами. Например, светодиодные лампы должны быть с регулируемой яркостью, чтобы правильно работать с ними.Некоторые люминесцентные лампы либо несовместимы, либо требуют диммера особой марки или типа.
Это правда, что процесс установки относительно прост, но небольшая ошибка с одним из этих факторов может привести к дорогостоящим проблемам. Не рекомендуется выполнять эту работу самостоятельно, если у вас нет обширных электрических знаний и опыта.
Сделай сам против найма Pro
Сертифицированные электрики следят за местными нормативами и новейшими технологиями в отрасли.Они могут помочь вам получить максимальную отдачу от обновления или установки. Существует множество руководств для самостоятельной работы для выполнения этой работы, но все ситуации индивидуальны, и эксперт может уловить то, о чем они не упомянули. Например, ваша проводка может быть старой и ее необходимо обновить для соответствия правилам безопасности. Это особенно сложно диагностировать, если у вас нет опыта работы с электричеством. Найдите надежных местных электриков и обратитесь к надежным местным электрикам для более быстрой, безопасной и эффективной установки.
Большинство электриков работают с почасовой ставкой от 50 до 100 долларов , сверх фиксированной ставки в размере от 70 до 100 долларов .Учитывая это, разумно объединить столько электрических работ, сколько у вас есть, в одну поездку. Если вы меняете все выключатели света на диммеры или на декоративные, было бы разумно сделать их все сразу.

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W 8 люмен

Виды диммеров	Пояснения
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В	В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор	Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп.	Задача диммера для светодиодов – оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер	Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер	Предполагает легкое вращение поворотного элемента.
Нажимной диммер	Предполагает многократное нажатие клавиши
Одинарный диммер	Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер	Для регулирования сразу нескольких источников света.
