схема, пошаговая инструкция, советы мастеров

В нашей статье мы рассмотрим схему монтажа проходного выключателя. Используется такой элемент довольно часто в домах, особенно если их площадь большая. Но перед тем как сделать приобретение выключателя и выбрать его, нужно определиться с тем, что это такое вообще. А самое главное – понять функции и предназначение, основные отличия от простых элементов с двумя или тремя клавишами.

Стоит упомянуть о том, что он устанавливается в том случае, если нужно произвести коммутацию сразу из нескольких мест. А сделать это простыми выключателями практически нереально. В статье мы рассмотрим, как произвести правильно монтаж двойного проходного выключателя.

Где можно поставить проходные выключатели

Проходные выключатели одноклавишного типа необходимы для того, чтобы управлять одной линией или контуром освещения одновременно из различных точек. Причем можно ставить выключатели сразу в нескольких местах дома или коридора. Другими словами, зайдя в длинный коридор, вы включаете освещение одним выключателем. После того как дойдете до конца коридора, выключаете освещение вторым прибором. И когда будете возвращаться обратно, сможете проделать такие же манипуляции. Чтобы все работало правильно, нужно четко придерживаться схемы монтажа проходного выключателя.

Довольно часто такие схемы управления освещением используются в спальных комнатах. Ведь не очень удобно выключать свет у двери, а затем двигаться к кровати в темноте. Поэтому ставят обычно проходные выключатели у двери и рядом с изголовьем кровати. Нередко такие устройства ставятся на лестницах многоэтажных особняков. Сразу несколькими выключателями можно производить управление светом.

Особенности выключателей

Что нужно знать о монтаже проходных выключателей своими руками? Сразу нужно обратить внимание на такие моменты:

Потребуется кабель с тремя жилами типа ВВГнг-LS 3х1,5.
Самостоятельная сборка проходного из обычных выключателей невозможна, поэтому не стоит и пытаться это сделать.
Количество контактов – это самое главное отличие проходных выключателей. Обычные одноклавишные устройства имеют простейшую конструкцию – один вход и столько же выходов. У проходных выключателей три контакта для подключения.
На простых устройствах цепь либо размыкается, либо замыкается. Никаких промежуточных состояний быть не может. Проходные скорее называются переключателями, нежели выключателями, так как они производят коммутацию двух или нескольких контуров. Но придется придерживаться схемы монтажа проходного выключателя, чтобы все работало как часы.

Внешний вид у проходного и простого выключателей практически одинаков, никаких особенностей, выдающих назначение, неопытный взгляд не увидит. Но на большинстве устройств на клавише имеется небольшой значок в виде расположенных вертикально треугольников. Не стоит путать такие конструкции с перекрестными или, как их еще называют, перекидными выключателями. У них треугольники на клавишах расположены горизонтально.

Внутренняя сторона выключателя

При монтаже проходных выключателей своими руками нужно обращать внимание на внутреннюю сторону устройства. На ней-то и видно всю разницу в конструкциях:

На проходных сверху находится одна клемма, а внизу – две.
У обычных выключателей клеммы расположены снизу по одной.

Неопытные электрики могут спутать проходной с двухклавишным. Но последние не смогут работать именно так, как это делает проходной.

Ведь разница заключается в функционировании контактной группы. Когда один контакт у проходного замыкается, автоматически второй размыкается. Если говорить о двухклавишных, то в них такой функции не предусмотрено. Нужно также отметить, что у проходных конструкций нет такого состояния, при котором оба контакта разомкнуты одновременно. Какой-то по любому будет замкнут.

Как подключать выключатели проходного типа?

Сейчас мы рассмотрим процедуру монтажа двухклавишных проходных выключателей, а далее ознакомимся с тем, как проводить подключение аналогичных устройств. Сначала нужно правильно произвести подключение в подрозетниках. Для этого нужно снять клавишу и накладную рамку. Когда выключатель разобран, вы увидите все три контакта для подключения. Теперь нужно найти тот контакт, который является общим.

На большей части изделий с оборотной стороны имеется схема. И нужно просто уметь ее читать, чтобы сориентироваться и произвести правильное подключение. В том же случае, если приобрели дешевую модель, на которой нет схемы, либо она имеется, но вы в ней ничего не понимаете, то можно воспользоваться простейшим тестером. Его ставите в режим прозвонки и приступаете к поиску контактов. Можно, кстати, использовать и простейший пробник с лампочкой (светодиодом) и батарейкой. Алгоритм поиска общего контакта и подключения выключателя следующий:

Поочередно касаетесь щупами контактов.
Если тестер «пищит» или показывает значение «0» (в случае использования стрелочного индикатора) при любом положении клавиши, то вы нашли общий разъем.
К общему контакту нужно подсоединить провод, на котором фаза подходит. Проверить ее можно с помощью индикаторной отвертки.
Остальные два провода нужно подключить к оставшимся контактам. Не критично, в каком порядке вы их соедините.

После этого можно произвести сборку выключателя в подрозетнике. При монтаже второго выключателя выполняете аналогичные операции:

Сначала нужно найти общий контакт. И главное – сделать это правильно, чтобы впоследствии не появилось никаких “сюрпризов”. Если неверно определите общий контакт, схема работать не сможет.
Подключаете на общий контакт провод фазы, идущий к лампе освещения.
Подсоединяете к выключателю два провода.

Распределительная коробка

А теперь самое главное в монтаже двухклавишного проходного выключателя любого производителя. А именно – соединения в распределительной коробке. Ведь от того, правильно ли вы все сделаете, зависит то, как будет функционировать вся система в дальнейшем.

В коробку понадобится завести четыре провода с тремя жилами:

Провод питания, идущий от автоматического выключателя на распределительном щите.
Кабель к переключателю «1».
Кабель к переключателю «2».
Кабель к светильнику или люстре.

Когда подключаете провода, лучше всего ориентироваться на их цвет. В том случае, если используете ВВГ с тремя жилами, маркировка у них будет следующая:

Серый или белый – должен использоваться для «фазы».
Синий провод – подключение к «нулю».
Желто-зеленый – подключение заземления.

Существует также такая комбинация цветов:

Серый или белый – соединяется с «нулем».
Коричневый – с «фазой».
Черный – соединяется с заземлением.

Но стоит уточнить все правила подключения в ГОСТе. Именно этими документами регламентируются правила подключения проводников.

Сборка распределительной коробки

Начинать сборку нужно с проводников для подачи «нуля». Для этого жилу, идущую к лампе, необходимо соединить в коробке с проводом, который пришел от автоматического выключателя. При реализации схемы проходного выключателя с двух мест рекомендуется использовать клеммы типа «Ваго». Когда закончите работы с нулевой цепью, приступаете к «земле». Аналогично нужно соединить все жилы проводов, которые идут на заземление.

Провод желто-зеленого цвета нужно соединить с корпусом светильника. И осталось аналогичную работу выполнить с фазными проводами. Для этого с вводного кабеля нужно взять фазовый провод и соединить его с общей клеммой выключателя проходного типа «1». После этого общий контакт проходного выключателя «2» нужно соединить при помощи разъема «Ваго» с «фазой», идущей к лампе освещения.

Выполнив все эти манипуляции, нужно соединить все второстепенные жилы, которые отходят от выключателей, друг с другом. Как вы их соедините – не имеет значения, можете даже путать цвета. Но чтобы все было просто и понятно, рекомендуется придерживаться той расцветки, которая была ранее использована.

Основные правила подключения

При желании можно подключить проходной выключатель на две лампочки, но придется внести немного изменений в схему. После окончательной сборки вы можете запитывать всю схему, чтобы проверить работу выключателей. Нужно придерживаться при подключении таких правил:

Фазовый провод, идущий от автоматического выключателя, должен всегда подаваться на общий вывод первого устройства.
Этот же фазовый проводник необходимо вывести с общего контакта второго выключателя к осветительной лампе.
Остальные два провода нужно соединить между собой в распределительной коробке.
Заземление и «ноль» нужно подавать напрямую, без выключателя, сразу на лампы освещения.

Управление освещением из трех точек перекидными выключателями

В том же случае, если нужно выполнить монтаж проходных выключателей с трех точек для управления электрической цепью, используются перекидные выключатели. Обычные, которые мы рассмотрели выше, имеют всего три контакта. И с их помощью реализовать подключение окажется довольно проблематично. Отличие перекидного выключателя от рассмотренного выше заключается в том, что у него четыре контакта – по два внизу и вверху. Схема получается такой, что два проходных ставятся в крайних точках, а между ними – перекидные.

Для того чтобы осуществить монтаж проходных выключателей с двух точек, достаточно выполнить рекомендации, которые мы указали ранее. Но для управления схемой из трех или более точек понадобится произвести подключение еще нескольких устройств в промежутке. Для этого нужно в распаечной коробке найти второстепенные (то есть не основные) провода, идущие от двух крайних проходных выключателей.

Теперь осталось только рассоединить эти провода правильно. Лучше придерживаться такой схемы, чтобы не возникло неприятностей:

Провода, приходящие от выключателя «1», нужно соединить со входом.
Провода, которые уходят к выключателю «2», соединяете с выходом переключателя.

Чуть дальше мы еще поговорим о том, как правильно произвести подключение. Обязательно нужно ознакомиться со схемой монтажа проходного двухклавишного выключателя Gira. Она может немного отличаться от той, которую мы приводим в нашей статье.

Само собой, перекидной выключатель должен монтироваться не в самой коробке, а в любом другом удобном месте. Чтобы его подключить, необходимо воспользоваться проводом с четырьмя жилами. Его просто вводите в распаечную коробку и правильно соединяете с проводами. Теперь вы сможете производить управление освещением сразу из трех точек. Это будет особенно полезно, если монтируете освещение для трехэтажного дома.

Какие ошибки можно допустить

Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей “Лезард”, можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая “фишка” может прокатить, но случается это достаточно редко.

И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай. Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей.

Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.

Но случается и такое, что тот прибор, который вы используете, не является проходным. Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.

Недостатки выключателей

А теперь поговорим о том, какие существуют недостатки в схемах подключения проходных выключателей с места и непосредственно в конструкциях. Самый главный минус состоит в том, что нет конкретного положения – включенного и отключенного. Это создает небольшие неудобства при выходе из строя лампы. Ведь сразу нельзя понять, что она сгорела.

Следующий минус заключается в том, что в коробке очень большое число соединений. И количество проводов напрямую зависит от того, сколько выключателей используется и ламп освещения. Конечно, можно ухитриться и существенно уменьшить сложность коммутации. Но придется полностью отказаться от распаечных коробок, как следствие – увеличение расхода кабеля. Но есть и хитрее способ – для упрощения ставите импульсные реле.

В том случае, если при монтаже проходных выключателей по схеме, приведенной в статье, не хотите прокладывать провода в штробах, используйте беспроводные конструкции. Они, правда, обойдутся вам довольно дорого – такие устройства стоят в 4-5 раз больше, чем простые. Но зато работа по монтажу упрощается примерно в столько же раз. Установив такие выключатели, вы забудете о проводах. Кроме того, после установки всей системы освещения не придется делать ремонт и замазывать штробы раствором.

Установка проходного выключателя: установка и подключение

Каждый из нас неоднократно сталкивался с ситуацией, когда для включения света нужно пересекать темную комнату, что очень неудобно. Помочь здесь может установка проходного выключателя, который позволит управлять освещением из двух и более мест. В некоторых случаях это не просто дополнительное удобство, но и насущная необходимость.

Предлагаем ознакомиться с особенностью работы и установкой проходного выключателя.

Зачем нужен проходной выключатель?

Проходные выключатели используются для управления осветительными приборами из разных концов помещения (коридора, комнаты или на лестничных маршах). Они позволяют, не возвращаясь к первому устройству, выключать освещение из удобного места.

Чаще всего такие выключатели на стену устанавливают в следующих местах:

В спальнях. Один выключатель устанавливается у входа в спальню, остальные (один или два) возле кровати. Вошли в помещение, включили освещение, подготовились ко сну, легли в кровать и выключили свет.
На лестницах. Выключатели можно установить на первом и втором этажах. Снизу включаем освещение, поднимаемся вверх по лестнице и выключаем установленным там прибором. Если высота домов более двух этажей, можно добавить дополнительные выключатели.
В коридорах. Один прибор устанавливаем в начале, другой в его конце. Заходим в помещение, включаем освещение, в конце коридора – выключаем.

Этот список можно очень долго продолжать, поскольку для каждого случая имеется свой вариант использования системы проходных выключателей.

Виды проходных выключателей

По своему исполнению такие приборы бывают:

одноклавишными;
двухклавишными;
трехклавишными.

Конструкция выключателя определяет число подключаемых к нему осветительных приборов и мест отключения. Помимо управления при помощи клавиш, существуют сенсорные модели.

Особенности устройства

Отличие проходных выключателей от стандартных устройств, подключаемых двумя проводами, в следующем:

В их конструкции предусмотрено 3 контакта.
Устройство позволяет оперативно направлять напряжение с первого контакта на второй или на третий.

Свет включается, когда на обоих устройствах клавиши находятся в одном положении. Когда положение меняется, освещение выключается. Управление может производиться как из двух, так и из трех и даже более точек. Для этого в схему подключают перекрестный переключатель, а при необходимости и несколько.

В одноклавишном приборе предусмотрено три клеммы. Двойной выключатель оснащен пятью клеммами: одну общую и по 2 для соединения с устройствами. Трехклавишный выключатель имеет более сложное устройство, но при наличии схемы разобраться в этом не очень сложно.

Особенности установки

Монтаж проходного выключателя немного отличается от установки привычных моделей, поскольку здесь вместо двух предусмотрено три провода. Рассмотрим предназначение каждого из них.

Два провода служат в качестве перемычек между выключателями, третий предназначен для подачи фазы. Прежде чем начать монтаж проходного выключателя, необходимо приобрести коммутационную коробку, где будут соединяться провода от всех источников электроэнергии и необходимые инструменты.

Инструменты для работы

Крестовая и плоская отвертки.
Инструмент, с помощью которого можно снять изоляцию с проводов (например, обычный нож).
Пассатижи.
Индикаторная отвертка.
Уровень.
Рулетка.
Перфоратор.

Подготовка ниш и штроб

Чтобы произвести установку проходного выключателя, необходимо предварительно в стене сделать штробы для прокладки электрических кабелей, заложить провода и дотянуть их до точек размещения устанавливаемых устройств.

Для штробления стен из бетона удобнее всего воспользоваться перфоратором. Углубления в перегородках из известняка лучше делать долотом.

Для кирпичной стены использовать перфоратор не рекомендуется, поскольку кладку можно расколоть. В данном случае единственное безопасное решение – укладка кабелей в заранее приспособленные для этого швы между кладкой.

Деревянные стены не штробят – провода прокладывают в специальных коробах. Как правило, кабель протягивают под плинтусом и выводят прямо под местом, где проводится установка проходного выключателя.

Последовательность работы

Подключаются провода к электрощитку.
Выбирается удобная высота установки выключателей. Здесь ориентируются полностью на личные предпочтения.
Проводится штробление. Ширина и глубина штроб делается в 1,5 раза больше, чем диаметр провода.
Укладываются в штробы провода. Элементы проводки фиксируются маленькими гвоздями. Их вбивают в стену таким образом, чтобы они подпирали кабель и не позволяли ему выпасть. Прежде чем крепить провод, его следует завести в установочную коробку. После монтажа всех выключателей и проверки их работоспособности штробы штукатурятся.
Делаются отверстия для установки выключателей.

Установка выключателей

Освобождаются концы проводов от изоляции примерно на 2–3 см – это необходимо для скрутки. В распределительной коробке скручивается провод, подающий питание от щита, со входным контактом первого прибора. Остальные два выходных контакта соединяются с проводами от другого выключателя. Далее скручивается входной контакт второго устройства с проводом, идущим от осветительного прибора. Нулевой провод от лампы соединяется с нулем, который пришел от щитка. Затем все места скруток тщательно обматываются изоляционной лентой.

Проходной выключатель на две лампочки

Двухклавишные проходные выключатели целесообразно устанавливать в больших помещениях, где нужно управлять несколькими осветительными приборами.

Их конструкция состоит из двух одинарных выключателей, расположенных в общем корпусе. Установка двойного выключателя позволяет существенно сэкономить на прокладывании провода к каждому из одноклавишных приборов.

Такие устройства используют для включения освещения в туалете и ванной или на лестничной площадке и в коридоре.

Подключение выключателя с двумя клавишами осуществляется следующим образом:

В стене устанавливают подрозетники для приборов. Отверстие для них делают при помощи перфоратора с коронкой. К ним по сделанным заранее в стене углублениям подводят два провода, имеющие три жилы.
Трехжильный кабель подводят к каждому осветительному прибору: фаза, заземление и нулевой провод.
Подключают фазный провод в коммутационной коробке к двум контактам первого прибора. Ко второму устройству присоединяют контакты от осветительных приборов. Второй провод от светильников коммутируется с нулем, идущим от распределительного щита. Когда происходит переключение контактов, общие цепи приборов попарно замыкаются и размыкаются и обеспечивают включение и выключение конкретного светильника.

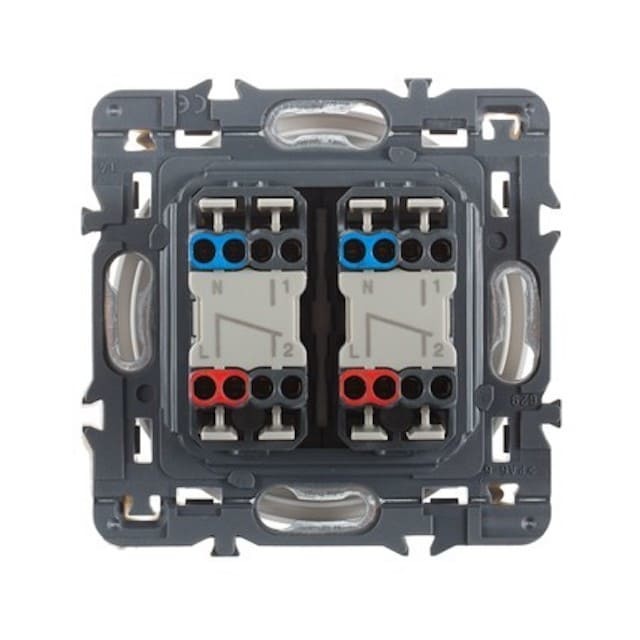

Проходные выключатели “Легранд”

Французская промышленная компания Legrand является одним из ведущих поставщиков электротоваров в мире. Ее продукция пользуется немалой популярностью и на российском рынке, где предоставлен достаточно широкий ассортимент различных серий проходных выключателей, таких как:

“Валена”;
“Этика”;
“Галеа Лайф”;
“Мозаик”;
“Кутео”;
“Селиан”;
“Карива”;
“Анам”;
“Плексо”.

Товары этого бренда отличаются высоким качеством, долговечностью и надежностью, благодаря чему и заслужили доверие покупателей.

Компания выпускает продукцию, имеющую разную ценовую категорию (от экономкласса до премиум), что позволяет полностью удовлетворить любой спрос, а множество форм и расцветок изделий значительно расширяет возможности использования устройств в различных интерьерах.

Все проходные выключатели “Легранд” имеют однотипное устройство приборов и правила подключения. Подсоединение их осуществляется, как правило, путем крепления винтов или зажимов. Компания также производит клавишные полностью безвинтовые проходные выключатели, которые существенно облегчают крепление медных проводков.

Для изготовления устройства производитель использует пластик ABS либо же поликарбонат, придающий выключателю долговечность, прочность и безопасность при использовании. У корпуса выключателя имеется защита от влаги и антибактериальная защита. Помимо этого, он может быть выполнен в различном дизайне и иметь индикатор.

Установка проходных выключателей (схема работы)

Схема работы проходного выключателя

Мы заходим в помещение и включаем свет. С этой задачей отлично справляются выключатели. Что может быть проще. Однако, выключатели сильно отличаются друг от друга, как по дизайну, так по функциональности и способу установки. Устройство изготавливают из высококачественного ударопрочного пластика c гладкими поверхностями. Устанавливаются выключатели в легкодоступных местах и работают в цепях открытой и скрытой электропроводки. Дизайн устройств отличается разнообразием. Есть классические изделия не подверженные веяниям моды. Встречаются модели, придающие интерьеру черты индивидуальности. Цветовая палитра выключателей способна удовлетворить самый изыскательный вкус. Строгие (белые или черные), разнообразных цветов и оттенков. Поэтому добиться сочетания с обоями, деревянными панелями обшивки или мебелью – задача вполне решаемая. Многие компании выпускают изделия с декоративными сменными панелями. После установки выключателя, на смонтированный механизм легко можно установить различные накладки. Теперь поговорим о функциональности и рассмотрим схемы подключения обычных и проходных выключателей (переключателей). Выключатели бывают одиночными, двойными или тройными. Могут устанавливаться в блоки для решения сложных светотехнических задач и расширенного управления освещением. Если по техническому заданию требуется включать одну световую группу с двух и более мест- устанавливаются проходные выключатели (переключатели).

Схемы подключения приведем ниже.

Одиночный выключатель

Устанавливается при входе в небольшие помещения. Управляет одним светильником или группой светильников небольшой мощности. На картинке справа приведена схема подключения одиночного выключателя и внешний вид. Одиночные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты.

Двойной выключатель

Как и одиночный выключатель устанавливается при входе в небольшие помещения. Управляет двумя группами светильников. Например, люстра + бра или люстра с двойным включением. Двойные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения двойного выключателя и внешний вид.

Тройной выключатель.

Управляет тремя группами светильников. Применяется в случае, когда необходимо с одного места включать разные световые зоны. Это квартиры, офисы, производственные помещения. Тройные выключатели бывают открытого и срытого типа установки, могут иметь различную степень защиты. На картинке справа приведена схема подключения тройного выключателя и внешний вид

Блок выключателей.

Выключатели, установленные в блоках, могут управлять любым количеством светильников, ограничиваются лишь «полетом фантазии» дизайнера и пожеланиями заказчика. Однако, на практике обычно применяются блок, состоящие из двух или трех выключателей.

Проходной выключатель (переключатель).

Устанавливается в местах, где необходимо включать одну группу светильников с одного, двух, трех и более мест. Длинные коридоры, лестницы, различные входы в здание и т. д. Что же представляет из себя проходной выключатель (переключатель). Рассмотрим несколько схем.

Включение в двух местах, с применением обычных переключателей.

Делаем разметку, подготавливаем места для установки.
Выполняем отверстия под установочные коробки и устанавливаем их.
Прорезаем штробу от выкл.1 до выкл.2 и от выкл.2 до распределительной коробки.
Прокладываем трехжильный кабель, например NYM 3×1,5.
Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты наших переключателей.

Контакт линия «L» второго выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную) жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к фазе. Все, наш проходной выключатель (переключатель) готов. Можно пользоваться.

Монтаж проходного выключателя (переключателя) с возможностью включения с трех и более мест.

Схема реализуется с применением двух обычных переключателей и одного двойного спаренного.

Делаем разметку, подготавливаем места для установки.
Выполняем отверстия под установочные коробки и устанавливаем их.
Прорезаем штробу от выкл.1 до выкл.2, от выкл.2 до выкл.3 и от выкл.3 до распределительной коробки.
Прокладываем трехжильный кабель, например NYM 3×1,5.
Собираем схему, коричневую(черную) жилу пускаем транзитом на контакт линия «L» первого выключателя, а синим и желто-зеленым соединяем отходящие контакты переключателя(выкл.1) с «L» спаренного переключателя(выкл.2).

Устанавливаем перемычки, как показано на схеме и идем на отходящие контакты последнего переключателя.
Контакт линия «L» последнего выключателя соединяем через распределительную коробку с люстрой, а коричневую(черную) жилу идущую транзитом от контакта линия «L» первого выключателя в распредкоробке присоединяем к фазе. Для получения четвертой, пятой и т.д. точки включения надо всего лишь добавлять спаренные переключатели, это хорошо видно на картинке.

Проходной переключатель – анимация

На самом деле все эти сложные схемы с монтажом переключателей, спаренных двойных переключателей, перемычек, заменяют один единственный выключатель. Мы предлагаем Вашему внимания, самую простую монтажную схему установки проходного выключателя (переключателя). Все просто и понятно, в распределительной коробке все это подключается как простой выключатель. На анимации это хорошо видно.

Выключатели с классом защиты IP.

Показатель защиты электроприборов IP состоит из двух цифр. Первая – показывает защиту от проникновения твердых частиц внутрь конструкции розетки:

0 – защиты нет;
1 – размером от 50 мм;
2 – размером от 12 мм;
3 – размером от 2,5 мм;
4 – размером от 1 мм;
5 – защита от пыли;
6 – полная защита от пыли.

Вторая – показывает защищенность от влаги:

0 – защиты нет;
1 – от вертикально падающих капель;
2 – от капель воды, падающих под углом 15°;
3 – от наклонно падающих брызг, угол наклона до 60°;
4 – от брызг;
5 – от водяных струй;
6 – от мощных водяных струй;
7 – от временного погружения в воду;
8 – от продолжительного погружения в воду.

Таким образом, если в инструкции указан показатель IP65, это означает, что электрический выключатель защищен полностью от пыли, а так же от водяных струй. Устанавливаются выключатели IP65 На улице, в мойках гаражах. Изготавливаются из прочного морозостойкого пластика, декоративная панель крепиться к коробке через уплотнитель. На входе электрического кабеля так же стоит резиновая манжета. Однако, любуясь стильным дизайном современных выключателей, восхищаясь их функциональностью, не следует забывать, что работают эти устройства в электрических сетях с опасным для жизни напряжением. Поэтому, первое требование к ним – полная безопасность в эксплуатации, которая достигается путем применения качественных комплектующих и высокой квалификацией электромонтажников, которые устанавливают это оборудование. У исправного и правильно установленного выключателя, все неизолированные токоведущие части недоступны для прикосновения. Так же следует помнить, что максимально допустимые величины тока и напряжения, на которые рассчитан конкретный выключатель, указаны на его корпусе.

Превышение их ведет к перегреву и выходу из строя, а в некоторых случаях – к пожару. Избежать столь неприятного исхода весьма просто – надо лишь правильно подобрать выключатель и поручить его установку профессионалам. Специалисты ООО Ск «Элит- Сервис» помогут подобрать Вам оборудование, дадут необходимые консультации и выполнят монтаж и сопутствующие электромонтажные работы.

Оптимальное соотношение цены и качества – выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Подключение, установка и замена выключателей — Новости — EKF

Стандартный выключатель

Перед работой с любым выключателем проверьте, отключено ли электричество. Механизм стандартного выключателя имеет две клеммы – так же, как и обычная розетка. К клемме L подключается фазный проводник (ответвление от основного питающего кабеля). Для того чтобы не ошибиться при монтаже, около клеммы L обычно изображена стрелка в направлении центра изделия.

От второй клеммы (клемма 1) идет провод к светильнику. Для обозначения клеммы 1 используется стрелка, направленная от центра.

В конструкции проходного выключателя (переключателя на два направления) предусмотрены три клеммы, но его также можно использовать в качестве стандартного одинарного выключателя. При этом проводники подключаются только к двум клеммам изделия – одна остается свободной. При установке выключателя нужно обращать внимание на указание верхней части устройства. Оно обозначено на суппорте или самом механизме. Это поможет поставить клавишу выключателя в правильное положение, хотя работать она может, даже если перепутаны верх низ.

Проходной выключатель

На рисунке внизу показано применение проходного выключателя в качестве стандартного.

При использовании по прямому назначению в проходном выключателе подключаются все три клеммы. В клемме L фиксируется входящая фазная жила, а от клемм 1 и 2 идут проводники ко второму выключателю. Для удобства замены проходного выключателя следует обозначить проводники при демонтаже старого изделия. Также можно по одному отключать проводники от старого выключателя и последовательно подключать их к клеммам нового.

Двухклавишный выключатель

Для управления сразу несколькими светильниками – двумя лампами или двумя группами ламп – устанавливаются двухклавишные выключатели. Каждая клавиша отвечает за свою группу светильников. Выключатели состоят из механизма с клеммами, клавиш и корпуса. В продаже можно встретить изделия, в корпусе которых находятся два одноклавишных механизма. Клеммы для подключения входящего фазного проводника в таких выключателях соединяются специальной перемычкой.

Двухклавишные выключатели можно использовать в частном доме или квартире (для включения света в прихожей и при входе в дом), в квартире с лоджией или балконом (для возможности освещения комнаты и лоджии по отдельности), в санузлах (для подключения вытяжки и освещения).

Выключатель-регулятор (диммер)

Выключатели-регуляторы светового потока, или диммеры, как правило, подключаются так же, как и обычные выключатели. При выборе диммера нужно руководствоваться не только типом установки (скрытая или открытая), но и параметрами мощности.

При этом важно обратить внимание на материал стены, в которую будет монтироваться устройство: кирпич или бетон обеспечат работу диммера на номинальной мощности, а тонкие гипсокартонные стены заметно снизят ее показатель, поскольку теплоотвод у таких перегородок хуже.

Необходимо также учитывать тип светильника – диммер можно использовать с обыкновенными лампами накаливания, диммируемыми светодиодными и люминесцентными лампами, галогенными лампами с трансформатором (ферромагнитным, электронным).

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

Выключатели с подсветкой как причина мерцания светодиодных ламп

Использование выключателей с подсветкой повышает комфорт управления домашним освещением, однако они также могут стать причиной мерцания выключенных люминесцентных или светодиодных ламп.

Проблема появляется из-за того, что в работе энергосберегающих ламп применяются конденсаторы. Даже когда освещение выключено, конденсаторы продолжают накапливать заряд, поскольку в цепи присутствует небольшой ток (0,15–0,3 мА). Этот ток необходим для постоянной работы светодиода или неоновой лампочки, которая обеспечивает подсветку в выключателе.

Конденсатор накапливает заряд, и, когда напряжение достигнет определенного значения, срабатывает схема осветительной цепи. Энергосберегающая лампа включается, расходуя весь накопленный заряд за краткий промежуток времени. Конденсатор разряжается, но сразу же начинается очередной цикл накопления энергии. Таким образом, лампа продолжает мерцать.

Устранить нежелательное мерцание можно либо подключив промежуточное реле в электрической схеме перед светильником, либо установив другое устройство с подсветкой – проходной выключатель (переключатель на два направления). Оба способа рассчитаны на то, чтобы конденсатор энергосберегающей лампы перестал заряжаться при выключенном освещении.

Подключение проходного выключателя

В проходном выключателе (переключателе на два направления) с подсветкой есть возможность подключить лампочку подсветки нестандартным образом. Именно за счет этого удается устранить мерцание энергосберегающей лампы.

Для такого подключения необходимо, чтобы к месту крепления выключателя подходил нейтральный провод, а сам элемент подсветки (светодиод) подсоединялся с помощью гибких проводников.

Светодиод одним проводником подключается к одной из клемм выключателя. Второй проводник ведет от светодиода к дополнительной клемме, к которой подсоединена нейтральная жила.

Если подключить проходной выключатель таким способом, то при включенном освещении цепь питания светодиода будет разомкнута (он не будет светиться). Если выключить освещение, питание пойдет только на светодиод – конденсатор лампы заряжаться не будет.

Правила установки выключателей

Поскольку правила монтажа одинаковы для всех электроустановочных изделий, прокладка кабеля и подготовка установочных коробок для выключателей такие же, как и для розеток. При выборе места на стене для выключателя следует помнить о требованиях электробезопасности в ванной комнате и не размещать их рядом с раковиной или душем. В остальных помещениях лучше устанавливать выключатели в наиболее удобных местах около дверей.

Замена выключателя

Чтобы заменить выключатель, установленный скрытым способом, аккуратно снимите старый выключатель и убедитесь, что новое изделие подходит по размерам к монтажной коробке в стене. Возможно, придется заменить коробку. Снимите клавишу с нового выключателя – для этого в большинстве изделий предусмотрен специальный паз. Подключите жилы в таком же порядке, как они были подключены к старому выключателю. Для облегчения работы можно обозначить их при демонтаже.

Замена накладного выключателя на встраиваемый (скрытого типа установки) потребует дополнительных усилий. В этом случае необходимо снять старое устройство и, определив размеры, сделать углубление в стене для подходящей монтажной коробки. Заведите провода в коробку и установите ее в отверстии. После этого подключите выключатель и зафиксируйте его в коробке.

Выключатели с подсветкой и без подключаются одинаково, если источником освещения служат лампы накаливания.

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель!

Проходной выключатель – конструктивная особенность и отличие

Если вы являетесь истинным ценителем комфортного проживания, то перекрестные и проходные выключатели вам также необходимы как, например, мягкий диван или пульт управления телевизором.

Вместе с тем, абсолютно не имеет значения параметры вашего жилища: и в небольшой квартире, и в многоэтажном коттедже можно с успехом использовать подобного рода выключатели. Итак, давайте более детально рассмотрим те электротехнические изделия, которые способны повысить комфортабельность вашего жилья.

На самом деле, проходные выключатели – это не выключатели в привычном понимании, скорее это – переключатели. По внешнему исполнению и внутренней конструкции, а также сама установка проходного выключателя ни чем не отличается от обычных.

Однако отличия все же присутствуют. Так, одноклавишный проходной выключатель имеет три контакта в отличии от привычного выключателя, снабженного только двумя контактами. Таким образом, при соответствующем подключении, при помощи проходных выключателей есть возможность включать/выключать освещение из двух и более точек.

Если же вам требуется выключать один световой прибор или целую группу таких приборов более чем из двух мест, то для решения этой задачи вы можете использовать перекрестный выключатель. С его помощью возможно управлять освещением сразу из трех и более точек.

Конструктивно выключатель имеет четыре клеммы, которые располагаются на обратной стороне устройства и предназначены для подключения к нему электрических проводов. При этом через такой переключатель проходит две электрические линии, переключение которых осуществляется «в крест».

Таким образом, при нажатии на одну клавишу осуществляется перекидывание двух контактов, которые не имеют между собой электрической связи.

Данные выключатели могут применяться, к примеру, в длинных коридорах, где довольно много дверей, на многоэтажных лестницах, в залах с более чем двумя входами и, наконец, в простой комнате, чтобы не вставая с места иметь возможность включить освещение из любой точки помещения.

Например, перекрестные выключатели устанавливают по обеим сторонам кровати, чтобы и муж и жена могли отключать свет каждый своим отдельным выключателем.

Проходные выключатели, как правило, продаются парами так как покупать один выключатель не имеет смысла (разве что при выходе из строя одного из рабочих).

Установка проходного выключателя

Следует отметить, что предусмотреть установку таких выключателей желательно в процессе строительства или в процессе капитального ремонта квартиры для того, чтобы заранее проложить электропроводку, ведь по окончании отделочных работ произвести прокладку кабеля будет довольно проблематично.

Для того, что произвести установку проходного выключателя изначально необходимо установить в требуемом месте монтажную коробку. Предварительно из нее следует выкрутить шурупы и аккуратно выломать в ней заглушки отверстий для подвода электрических проводов.

Дальше можно приступать непосредственно к установке. Вначале работы необходимо удостовериться в том, что монтажная коробка свободно перемещается в предварительно выдолбленной под нее нише. Далее потребуется приготовить раствор из строительного гипса (алебастра), смешав его с водой до получения средней густоты.

При помощи узкого шпателя небольшое количество этого раствора помещают в выдолбленную нишу и немного раствора наносят на внешнюю заднюю часть коробки. После этого коробку аккуратно вставляют в нишу, устанавливая ее таким образом, чтобы край коробки находился в одной плоскости с поверхностью стены.

При необходимости, для того, чтобы обеспечить максимально прочную фиксацию коробки, добавляют алебастровый раствор. Теперь появилось немного свободного времени, пока гипс полностью не застынет.

За это время можно зачистить концы электропроводов, удалив с них изоляцию на 5-7 мм. Следует отметить, что общая длина свободных проводов не должна превышать 10 сантиметров. Обусловлено это тем, что чрезмерно длинный провод не позволит разместить выключатель в коробке, в то время как с чрезмерно коротким проводником будет проблематично работать.

Как зафиксировать проходной выключатель в подрозетнике

Перед тем, как монтировать выключатель в монтажную коробку его следует разобрать. В большинстве случаев, для этого достаточно снять клавишу (или клавиши, если выключатель двойной или тройной), аккуратно поддев ее плоской отверткой.

Далее требуется снять фиксатор, удерживающий верхнюю накладку. После удаления накладки к выключателю можно подключать электропровода, для чего зачищенные концы вставляют в технологические гнезда и закрепляют их винтом-фиксатором.

После того как подключение и установка проходного выключателя будет завершена необходимо хорошенько закрепить его в монтажной коробке. Осуществляется посредством специальных рычажков, предусмотренных на выключателе, а также при помощи шурупов, ранее вывинченных из монтажной коробки.

Если в дальнейшем планируется оклеивать стены обоями, то смысла ставить на место клавиши выключателя нет, целесообразнее провести эту операцию после завершения «обойных» работ.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!

Схема подключение проходного выключателя с одной клавишей

Проходной выключатель целесообразно использовать, когда нужно обеспечить возможность управлять источником света (светильником) из разных мест. Как правило, подобные выключатели устанавливают в просторных коттеджах, коридорах большой протяженности, а также в спальнях (когда первый монтируют сразу возле входа в помещение, а второй – непосредственно возле кровати).

В этой статье мы предлагаем ознакомиться со схемой подключения проходного 1-клавишного выключателя. Кроме того, мы предлагаем видео, на котором наглядно продемонстрировано, как в распределительной коробке правильно подсоединять провода.

Важно знать, что такой переключатель один не используется. Для управления светильником из различных точек понадобиться минимум два выключателя. Принцип подсоединения проводов не имеет существенных отличий от традиционного варианта установки выключателя, а именно:

Фаза идет на разрыв;
Ноль идет к светильнику напрямую.

Единственным отличием будет то, что в схеме подключения 1-клавишного выключателя (проходного) на выходе подсоединяют ни одну, как это бывает в классическом варианте, а 2 фазы. Два выведенных контакта соединяют со следующим переключателем, который имеет на выходе один провод для присоединения к источнику света (светильнику).

Для большей ясности предлагаем ознакомиться с электрической схемой подключения 1-клавишного проходного выключателя:

Из схемы видно, что два 1-клавишных переключателя соединяется З-жильным кабелем. Обратите внимание, что такой кабель должен иметь соответствующее сечение жил. Обязательно ознакомьтесь с правилами расчета сечения кабеля.

На практике можно встретить варианты схем, где присутствуют З и даже 4 проходных переключателя. Это позволяет выключать/включать конкретный светильник из З или 4 разных мест помещения (чаще всего используется для управления освещением в очень длинных коридоров). Для грамотного монтажа такой цепи контроля следует использовать дополнительные перекрестные элементы, которые в схеме будут выступать, как промежуточные.

В этом случае электрическая схема подключения будет выглядеть так:

Следующий вариант делает возможным управлять источником света сразу из З-х мест (для добавления четвертого места включения источника света, в цепь следует включить еще один перекрестный выключатель).

Как можно убедиться из приведенной выше информации, схема подключения проходного 1-клавишного выключателя не содержит сверхсложных моментов. Основное, что нужно контролировать – это соблюдение коммутации проводов согласно их цветовой маркировки, что поможет избежать ошибок.

Не следует также оставлять без внимания качество изделий. Для создания эффективной и долговечной системы управления освещением, при покупке лучше отдавать предпочтение продукции известных производителей (к примеру, Legrand, Schneider, АВВ и пр. ). Из доступного ценового сегмента можно порекомендовать продукцию компании Viko, где соотношение цена/качество является оптимальным.

Понравилась статья? Поделиться с друзьями:

Amazon.com: 5-портовый коммутатор PoE Gigabit Ethernet Plus NETGEAR (GS105PE)

У этого переключателя есть свои плюсы и минусы.

Минусы:

1. Этот коммутатор не измеряет фактическую мощность, потребляемую нисходящим устройством PoE. Вместо этого он определяет класс нисходящего устройства PoE, которым может быть класс 0–3. Он может меньше заботиться о фактическом потреблении энергии устройствами PoE. Причина, по которой у стольких людей, в том числе и у меня, так много проблем с питанием более чем одного нисходящего устройства PoE, заключается в том, что большинство устройств не классифицируются и поэтому в конечном итоге рассматриваются коммутатором GS105PE как класс по умолчанию, который является классом 0, даже если они только рисунок, скажем, 5 Вт, что << <должно> >> быть устройством PoE класса 2. Однако, поскольку большинство устройств считаются устройствами класса 0, а максимальная мощность для класса 0 составляет 12,94 Вт, при подключении второго нисходящего устройства PoE класса 0, поскольку устройство << <может> >> потребляет дополнительно до 12,94 Вт. , что более чем вдвое превышает заявленный предел в 19 Вт, Netgear GS105PE не позволит запитать второе устройство, хотя большинство устройств класса 0, включая мое, потребляют менее 5 Вт каждое. Это верно, хотя в моем случае я питаю Netgear от коммутатора PoE +, а индикатор PoE + горит на порте 5 коммутатора.Согласно документации Netgear, он должен обеспечивать в общей сложности 19 Вт на два проходных порта PoE, но по вышеуказанной причине этого не произойдет. Все это очень четко объяснено по адресу: […] Я нахожу это очень разочаровывающим, поскольку один из моих коммутаторов GS105PE питает Ubiquiti AP-PRO (по умолчанию это устройство PoE класса 0), и вся нагрузка поступает на По словам моего большого коммутатора D-Link PoE, который питает Netgear GS105PE, мощность коммутатора составляет всего 6 Вт. Я хотел бы добавить к этому коммутатору камеру PoE (которая, как я знаю, потребляет всего около 3 или 4 Вт), но не могу, потому что она также соответствует классу 0 по умолчанию!

2.Трудно обновить прошивку, так как она использует Trivial File Transfer Protocol

Даже с этими «минусами» я использовал их в приложениях, где мне нужно только включить коммутатор или использовать только одно проходное устройство.

Плюсы:

1. Если вам просто нужен Ethernet-коммутатор, который можно питать через PoE, он отлично работает, и / или

2. Если вам нужен только один проходной порт PoE, он отлично работает.

3. Кажется, что они красивы, в красивом металлическом корпусе.

Все компьютеры Mac поставляются со встроенным TFTP-сервером.Вот как обновить прошивку, если у вас Mac:

1. Загрузите последнюю версию прошивки. Изучите папку загрузок с помощью искателя, и вы найдете папку с названием что-то вроде «GS105PE_V1». Запишите название этой папки. Щелкните эту папку, и в ней должен быть файл прошивки. Запишите имя файла. Это должно быть что-то вроде «GS105PE_V1.4.0.9.bin»

2. Используя приложение Unix Terminal, переместите (с помощью команды unix «mv») файл прошивки из папки «Загрузки» в папку (правильное название – «каталог». “на языке Unix)” в “/ private / tftpboot”.Файл микропрограммы ДОЛЖЕН находиться в этом каталоге для работы TFTP. Вот как это сделать:

– Найдите терминал в папке с приложениями
– Откройте терминал
– введите «cd downloads», затем нажмите Enter
– введите «cd GS105PE_V1», затем нажмите Enter. (Замените имя папки, которую вы видели в окне поиска, как описано выше, если оно отличается.)
– введите «sudo mv GS105PE_V1.4.0.9.BIN / PRIVATE / TFTPBOOT», затем нажмите Enter. (Замените имя файла, который вы видели в окне поиска, если оно другое.) (Обратите внимание на пробел между «BIN» и «/ PRIVATE / TFTPBOOT».)
– введите пароль для входа, если будет предложено

Обратите внимание, что вы можете использовать команду unix «ls -l» для просмотра содержимого каждого каталог. Кроме того, информация слева от подсказки со знаком доллара («$») укажет, в каком каталоге вы находитесь, поэтому обратите внимание, чтобы убедиться, что вы правильно ввели команды изменения каталога («cd»).

Команда Unix не для всех, но ее используют миллионы компьютерных профессионалов, и поскольку Mac OS-X построена на основе Unix, это одна из причин, по которой я говорю, что Mac OS-X превосходит Windows (IMHO) .Для тех, кто не знаком с командной строкой Unix, вот несколько примеров команд, которые вам нужно будет запустить:

пример команды cd (изменить каталог) (“~” слева от приглашения $ указывает, что я начинаю с моего домашний каталог):

Erics-iMac: ~ eric $ cd downloads

Теперь после ввода указанной выше команды “загрузки” слева от приглашения eric $:

Erics-iMac: загружает eric $ cd gs105pe_v1

При вводе указанной выше команды cd я попадаю в каталог gs105pe_v1, который находится внутри каталога загрузок.

Эта команда перенесет вас в каталог / private / tftpboot. Обратите внимание, что ставка косой черты “/” перед словом “частный” означает, что это начинается с корня. В приведенном выше примере, когда мы ввели «cd tftpboot», мы не использовали «/», поэтому мы просто переходим в каталог внутри каталога загрузок, в котором мы уже находились.

Erics-iMac: ~ eric $ cd / private / tftpboot

Теперь вы находитесь в каталоге txtpboot:

Erics-Mac: tftpboot eric $

Вот пример команды ls -l.

Erics-iMac: tftpboot eric $ ls -l
total 1424
-rwxr-xr-x @ 1 eric staff 726456 30 мая 14:42 gs105pe_v1.4.0.9.bin
Erics-iMac: tftpboot eric $

Это показывает, что только один файл находится в каталоге tftpboot, и имя файла – “gs105pe_v1.4.0.9.bin”. Крайний левый элемент – это права доступа к файлам; не беспокойся об этом.

Надеюсь, все это вам поможет.

3. Теперь вам нужно активировать сервер TFTP на вашем Mac. Для этого введите следующую команду, снова используя приложение терминала:

“sudo launchctl load -w / System / Library / LaunchDaemons / tftp. plist “Нажмите” Enter “после того, как вы введете это в приложение” Терминал “.

4. Теперь вам нужно знать IP-адрес вашего Mac. Самый простой способ найти это – щелкнуть значок Wi-Fi в правом верхнем углу экрана. экран, а затем нажмите «Открыть сетевые настройки». Он отобразит IP-адрес вашего Mac в верхней части открывшегося окна. (Вы также можете перейти в Системные настройки, щелкнув логотип Apple в верхнем левом углу экрана, и щелкните там Network.)

5. Теперь откройте браузер и перейдите к IP-адресу вашего коммутатора Netgear Ethernet.Если вы не знаете, как попасть в коммутатор, то вам, вероятно, не следует вводить в заблуждение это, но все, что вам нужно, это IP-адрес коммутатора Netgear. Я просто ввожу 192.168.1.115 в адресное окно браузера для одного из своих коммутаторов. У каждого коммутатора будет свой IP-адрес. Ваш IP-адрес будет другим. Если вам нужна помощь, обратитесь к документации, прилагаемой к коммутатору.

6. Вам понадобится пароль для коммутатора. После ввода пароля проверьте версию прошивки коммутатора перед обновлением прошивки, затем нажмите «Обслуживание»> «Обновление прошивки».

7. В окне «Обновление прошивки» нажмите «Войти в режим загрузчика» в правом верхнем углу окна браузера.

8. Теперь, когда вы находитесь в режиме загрузчика, введите IP-адрес вашего Mac и введите имя файла, который вы переместили (используя sudo mv GS105PE_V1.4.0.9.BIN / PRIVATE / TFTPBOOT, как описано выше) .

После того, как вы сделаете все вышеперечисленное, он должен обновить прошивку, а затем перезагрузиться. Подождите, пока он перезагрузится, затем снова войдите в коммутатор, вернитесь к информации о системе и убедитесь, что теперь на нем установлена последняя версия прошивки.

Я СКАЗАЛ ВАМ ОБНОВЛЕНИЕ ПРОШИВКИ КЛАССНО !!! И НЕ СПРАШИВАЙТЕ МЕНЯ, КАК ЭТО СДЕЛАТЬ НА ПК.

Модуль сквозного подключения FC 8/4 Гбит / с Dell

Обзор:

Подключайте блейд-серверы M-Series к инфраструктуре Fibre Channel (FC) по вашему выбору.

Обеспечивает подключение по Fibre Channel для блейд-серверов Dell ™
Автоматическое согласование скорости канала 8/4/2 Гбит / с
Особенности 16 внешних портов с оптическими трансиверами малого форм-фактора 8 Гбит / с pluggable + (SFP +)

Возможность подключения по Fibre Channel для существующей инфраструктуры SAN

Модуль сквозного подключения FC 8/4 Гбит / с Dell ™ предоставляет центрам обработки данных с существующей инфраструктурой сети хранения данных (SAN) прямое соединение Fibre Channel между серверами и SAN.Модуль предлагает шестнадцать однозначных соединений Fibre Channel 8/4/2 Гбит / с без коммутации между блейд-серверами и SAN.

Особенности

Каждый порт обеспечивает выделенное соединение с гарантированной пропускной способностью для каждого порта сервера.
Прозрачный сквозной протокол помогает устранить проблемы взаимодействия между SAN и сервером.
Подключение Fibre Channel 8, 4 или 2 Гбит / с на каждом порту может соответствовать существующим серверам и установкам SAN.

Альтернативный вариант подключения Fibre Channel для блейд-серверов Dell серии M

Вы ищете простоту сквозного подключения с добавленной агрегацией портов / кабелей и преимуществами переключения при отказе? Модуль Dell SAN FC 8/4 Гбит / с, основанный на стандартной технологии виртуализации идентификатора порта N_Port (NPIV).

Блейд-коммутаторы Fibre Channel:

Сетевые продукты Dell
	Модуль сквозного подключения FC 8/4 Гбит / с Dell Модуль сквозного подключения Fibre Channel 8/4 Гбит / с для блейд-корпуса M1000e
	Модуль SAN Dell 8/4 Гбит / с FC Упрощенное подключение по Fibre Channel для корпуса блейд-сервера PowerEdge M1000e
	Коммутатор Brocade M6505 Fibre Channel При необходимости добавьте возможность подключения по Fibre Channel со скоростью 16 Гбит / с между серверами, системами хранения и SAN, не увеличивая площадь вашего центра обработки данных.
	Блейд-переключатель Brocade M5424 Простая интеграция технологии Fibre Channel в новые или существующие среды SAN с помощью корпуса для блейд-серверов PowerEdge ™ M1000e, Brocade® M5424 и системы хранения Dell ™ Compellent ™.

Технические характеристики:

Порты Fibre Channel

Всего 32 порта Fibre Channel. 16 внутренних (серверных) портов и 16 внешних (SAN) портов
Пары внутренних и внешних портов представляют собой выделенные статические соединения, обеспечивающие полное изолированная полоса пропускания между блейд-серверами и SAN
16 коротковолновых оптических модулей SFP + предварительно установлены в 16 внешних (SAN) портах
Все внешние порты с возможностью горячей замены

Возможности подключения

Модуль сквозного подключения FC 8/4 Гбит / с Dell прозрачен для всех оптоволоконных сетей Топологии каналов
Подключается к любой области хранения, соответствующей отраслевому стандарту Fibre Channel. Сеть или устройство
Скорость порта работает независимо на 8, 4 или 2 Гбит / с
Автоматическое определение скорости порта 8, 4 и 2 Гбит / с
Согласование скорости с самыми высокими стандартными скоростями 8, 4 и 2 Гбит / с

Производительность

8.Скорость линии 5 Гбит / с, полный дуплекс
Скорость линии 4,25 Гбит / с, полнодуплексный
Скорость линии 2,125 Гбит / с, полнодуплексный

Общая пропускная способность

Пропускная способность 256 Гбит / с, полный дуплекс (16 соединений x 8 Гбит / с x 2 (двунаправленные)

Взаимодействие

Коммутационные сети Cisco и Brocade FC
Emulex и Qlogic HBA
Массивы хранения данных Dell / EMC и ленточные библиотеки

Архитектура

Модули сквозного модуля Dell 8/4 Гбит / с FC с возможностью горячей замены в M1000e шасси
Резервные блоки обеспечивают защиту от сбоев
До четырех модулей прямого доступа можно подключить к отсекам ввода-вывода Fabric B и C шасси M1000e

Опции

Нет, устройство полностью включено и заполнено
Сменные коротковолновые модули SFP + доступны и заказываются отдельно

Менеджмент

Нет, устройство полностью включено и заполнено
Статус устройства доступен через контроллер управления шасси M1000e (CMC)

Диагностика

Сквозной модуль Dell 8/4 FC выполняет самотестирование при включении и различные текущая диагностика для обеспечения правильной работы

Шасси

Размеры: Модуль ввода-вывода одинарной ширины для M1000e (ширина: 272. 75 мм, высота: 32,48 мм, Глубина: 307,24 мм)
Масса: 2,6 кг без SFP; 3,0 кг с SFP

Условия эксплуатации в окружающей среде

Температура Рабочая: от 0˚C до 40˚C (от 32˚F до 104˚F)
Температура при хранении: от -20 ° C до 70 ° C (от -4 ° F до 158 ° F)
Влажность Рабочая: от 10% до 90%, без конденсации при 29 ° C
Влажность при хранении: от 5% до 95%, без конденсации при 38˚C
Высота при эксплуатации: до 3048 м (10000 футов)
Высота при хранении: до 10.668 км (35000 футов)
Ударная нагрузка при работе: 20G в течение 6 мс
Ударная нагрузка при хранении: 50G с изменением скорости 4216 мм / сек
Вибрация При работе: 0,4G при 5-500 Гц в течение 60 минут
В нерабочем состоянии: 0,5G при 2–200 Гц в течение 15 минут; 1,04 грамма случайным образом в течение 15 минут

Мощность

Вход постоянного тока:
- 12 В от общих источников питания в блейд-шасси M1000e
Потребляемая мощность:

Как установить умный коммутатор

Процесс установки интеллектуального переключателя ничем не отличается от замены любого другого типа электрического переключателя в вашем доме. Вы захотите принять надлежащие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся специальные инструменты. Для этого можно использовать отвертку и плоскогубцы или кусачки. Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить один из них менее чем за 15 долларов на Amazon.

Существует много типов интеллектуальных коммутаторов, и хотя эта история не предназначена для того, чтобы помочь вам решить, какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них.Это потому, что все они по сути одинаковы с точки зрения проводки.

Следует помнить о нескольких важных отличиях. Прежде всего, переключатель включения / выключения сделает именно это: в одном положении он будет подавать электричество в розетку, в которую вкручена ваша лампочка, и включать ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. Переключатель диммера также может изменять количество электричества, поступающего в розетку, так что вы можете сделать лампочку ярче или тусклее, а также включить или выключить ее.

Если вы хотите изменить цвет вашего освещения, вам понадобится умная лампочка, а не умный выключатель. К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это потому, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электричества, а диммер изменяет количество электричества, протекающего к лампочке.

Вам нужен однополюсный или трехполюсный переключатель?

Даниэль Масаока / IDG

Однополюсные переключатели заменить проще всего, поскольку цепь управляет только одним переключателем.В трех- или четырехпозиционной схеме более одного переключателя может включать и выключать лампочку.

Затем вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель управляет потоком электричества к той лампочке, которую вы хотите контролировать, у вас есть однополюсный переключатель. Если два переключателя могут управлять им – например, переключатели на противоположных сторонах комнаты – у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это описывается как четырехсторонняя цепь.)

Если вы заменяете тупой переключатель в трех- или четырехпозиционной цепи, вам, как правило, потребуется заменить другой переключатель или переключатели в этой цепи на сопутствующие переключатели от той же компании, которая сделала смарт-переключатель. вы устанавливаете. (Последний 3-ходовой интеллектуальный переключатель света Wemo WiFi является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может затемнять свет.)

В этом руководстве мы Заменим однополюсный переключатель на C от GE Start Smart Switch Motion Sensing + Dimmer, но процесс не принципиально отличается для многоходовой схемы.(И если вам не нужны все функции, которые предлагает этот диммер, GE Lighting предлагает четыре более простых и менее дорогих альтернативы. ) Первый шаг – и самый важный – это определить, какой автоматический выключатель контролирует электричество, протекающее к этому переключателю, и чтобы выключить его.

Даниэль Масаока / IDG

Здесь вы найдете инструкции по установке интеллектуального переключателя C by GE C-Start с датчиком движения + диммер в многонаправленной цепи, но в результате вам понадобится интеллектуальный переключатель C by GE на всех других ножках. схема.

Следующим шагом будет снятие крышки, чтобы получить доступ к самому переключателю. Размахивание бесконтактным тестером напряжения внутри распределительной коробки – лучший способ убедиться, что к коммутатору не поступает электричество. Инструмент с батарейным питанием должен издавать звуковой сигнал и загораться, если обнаруживает ток. Если в коробке более одного выключателя, убедитесь, что к ним также не подается электричество.

Упоминается в статье

Убедившись, что питание отключено, открутите винты, крепящие переключатель к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам. Большинству интеллектуальных переключателей для работы требуется четыре провода, включая «нейтральный» провод, который должен быть белого или серого цвета. Нейтральный провод передает питание обратно на панель автоматического выключателя, чтобы замкнуть цепь, поэтому, несмотря на безобидное название, наэлектризованная нейтраль может шокировать вас. Если ваша проводка не включает нейтральный провод, ваш выбор умного переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, который передает питание от панели выключателя к переключателю, обычно будет окрашен в черный, красный или синий цвет.«Нагрузочный» провод передает электричество к розетке (и, как следствие, к лампочке) и обычно имеет белый или серый цвет, как нейтральный провод. Последний провод, защитное заземление, будет либо оголенным, либо проводом в зеленой оболочке. Заземляющий провод защитит вас от поражения электрическим током в случае короткого замыкания.

Если в вашем доме нет заземляющего провода, возможно, вы не сможете установить интеллектуальный коммутатор, хотя существуют различные обходные пути, которые мы здесь не рассматриваем. Если в вашем доме отсутствует нейтральный провод , вы можете подумать об установке интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод.Есть несколько других альтернатив, которые не зависят от наличия нейтрального провода.

Установка интеллектуального переключателя

Теперь, когда вы определили ситуацию с электропроводкой в вашем доме и приобрели интеллектуальный переключатель или диммер, вы готовы к его установке. Еще раз убедитесь, что вы выключили питание переключателя. Всегда рекомендуется перепроверить, что питание переключателя все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG
Отключите старый выключатель от домашней проводки.В интеллектуальном коммутаторе C by GE, который мы устанавливаем, используются гибкие провода; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.
Отключите старый выключатель от домашней проводки. Возможно, вам придется отрезать и отрезать примерно полдюйма проволочной оболочки, чтобы обнажить медный провод под ней. На этом этапе вы можете использовать ножницы для проводов или любой аналогичный инструмент.
Производители интеллектуальных переключателей используют разные способы подключения. У одних есть винтовые клеммы, с помощью которых вы сгибаете провод, выходящий из стены, у других – гибкие провода, которые вы привязываете к домашней проводке с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (сплошные) домашние провода.
Коммутатор C by GE, который мы устанавливаем в этом примере, использует косички, поэтому скрутите каждый из проводов линии, нагрузки, нейтрали и заземления с соответствующими проводами, выходящими из распределительной коробки, используя гайку для проводов, чтобы удерживать каждый из них. вместе. Если вы установили коммутатор, для которого не требуется нейтральный провод (например, Lutron Caséta, упомянутый ранее), наденьте гайку на конец нейтрального провода, выходящего из стены, убедившись, что ни один из оголенных медных проводов провод остается оголенным (можно отрезать лишнее или обернуть провод и гайку изолентой).
Даниэль Масаока / IDG
Если ваш интеллектуальный коммутатор имеет косички, как в нашем примере, скрутите одинаковые провода вместе (нейтраль к нейтрали, нагрузка к нагрузке и т. Д.) И закрепите каждый из них гайкой для проводов.
Вставьте излишки провода обратно в распределительную коробку, а затем проделайте то же самое с коммутатором и прикрепите его к коробке либо прилагаемыми винтами, либо винтами, которые вы вывернули из существующего коммутатора. Теперь замените крышку. Примечание. Для интеллектуальных переключателей рекомендуется использовать пластиковые крышки.Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа радио умного переключателя.
Наконец, перейдите к панели выключателя и включите питание коммутатора.
Даниэль Масаока / IDG Интеллектуальный диммер
A C by GE установлен и готов к следующему этапу установки.
Поверните переключатель, чтобы убедиться, что он правильно управляет устройством. Не паникуйте, если лампочка не загорится, всегда есть шанс, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели.Чтобы убедиться, что он все еще в рабочем состоянии, прикрутите его к приспособлению, которое, как вы знаете, работает, и проверьте его, прежде чем делать что-либо еще.
Наконец, как только коммутатор заработает правильно, установите мобильное приложение, которое вам понадобится для управления им со своего смартфона или планшета. Поздравляю! Вы только что заменили тупой переключатель на умный.
Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.
% PDF-1.4 % 4098 0 объект > эндобдж xref 4098 471 0000000016 00000 н. 0000013049 00000 п. 0000013330 00000 п. 0000013390 00000 п. 0000014677 00000 п. 0000015092 00000 п. 0000015158 00000 п. 0000015230 00000 п. 0000015305 00000 п. 0000015386 00000 п. 0000015511 00000 п. 0000015689 00000 п. 0000015838 00000 п. 0000016015 00000 п. 0000016130 00000 п. 0000016255 00000 п. 0000016404 00000 п. 0000016683 00000 п. 0000017099 00000 п. 0000022492 00000 п. 0000027721 00000 п. 0000027846 00000 н. 0000027973 00000 п. 0000028098 00000 п. 0000028223 00000 п. 0000028380 00000 п. 0000028505 00000 п. 0000028604 00000 п. 0000028754 00000 п. 0000028905 00000 п. 0000029062 00000 н. 0000029161 00000 п. 0000029278 00000 н. 0000029403 00000 п. 0000029528 00000 п. 0000029731 00000 п. 0000029880 00000 п. 0000029979 00000 п. 0000030130 00000 п. 0000034086 00000 п. 0000034235 00000 п. 0000034384 00000 п. 0000038830 00000 п. 0000038929 00000 п. 0000039078 00000 п. 0000042999 00000 н. 0000048442 00000 н. 0000048567 00000 п. 0000053718 00000 п. 0000059773 00000 п. 0000064567 00000 п. 0000064812 00000 п. 0000064896 00000 п. 0000064976 00000 п. 0000065052 00000 п. 0000065128 00000 п. 0000065204 00000 п. 0000065381 00000 п. 0000065532 00000 п. 0000065589 00000 п. 0000083864 00000 п. 0000083940 00000 п. 0000084076 00000 п. 0000084216 00000 п. 0000084349 00000 п. 0000084425 00000 п. 0000084503 00000 п. 0000084581 00000 п. 0000084659 00000 п. 0000084741 00000 п. 0000084822 00000 н. 0000084899 00000 н. 0000084977 00000 п. 0000085062 00000 п. 0000085173 00000 п. 0000085283 00000 п. 0000085382 00000 п. 0000085468 00000 п. 0000085564 00000 п. 0000085658 00000 п. 0000085890 00000 п. 0000085974 00000 п. 0000086056 00000 п. 0000086137 00000 п. 0000086218 00000 п. 0000086275 00000 п. 0000086531 00000 п. 0000086615 00000 п. 0000086672 00000 п. 0000086748 00000 н. 0000086847 00000 п. 0000086996 00000 п. 0000087116 00000 п. 0000087361 00000 п. 0000087445 00000 п. 0000087522 00000 п. 0000087621 00000 п. 0000087772 00000 п. 0000087871 00000 п. 0000088020 00000 п. 0000088137 00000 п. 0000088217 00000 п. 0000088341 00000 п. 0000088492 00000 п. 0000088592 00000 п. 0000088711 00000 п. 0000088835 00000 п. 0000088986 00000 п. 0000089066 00000 н. 0000089165 00000 п. 0000089316 00000 п. 0000089396 00000 п. 0000089495 00000 п. 0000089644 00000 п. 0000089890 00000 н. 0000089974 00000 н. 00000
00000 п. 00000 00000 п. 00000
00000 п. 00000 00000 н. 00000
00000 п. 00000 00000 п. 0000090671 00000 п. 0000090771 00000 п. 0000090895 00000 п. 0000091052 00000 п. 0000091129 00000 п. 0000091228 00000 п. 0000091377 00000 п. 0000091457 00000 п. 0000091634 00000 п. 0000091783 00000 п. 0000091842 00000 п. 0000091893 00000 п. 0000092007 00000 п. 0000092087 00000 п. 0000092211 00000 п. 0000092362 00000 п. 0000092443 00000 п. 0000092519 00000 п. 0000092643 00000 п. 0000092792 00000 п. 0000092849 00000 п. 0000092890 00000 н. 0000130117 00000 н. 0000130141 00000 п. 0000130220 00000 н. 0000130595 00000 н. 0000130664 00000 н. 0000130783 00000 н. 0000166415 00000 н. 0000166456 00000 н. 0000203284 00000 н. 0000203325 00000 н. 0000203404 00000 н. 0000203483 00000 н. 0000203507 00000 н. 0000203586 00000 н. 0000203957 00000 н. 0000204026 00000 н. 0000204145 00000 н. 0000204537 00000 н. 0000204616 00000 н. 0000204640 00000 н. 0000204719 00000 н. 0000205090 00000 н. 0000205159 00000 н. 0000205278 00000 н. 0000206111 00000 н. 0000206190 00000 н. 0000206214 00000 н. 0000206293 00000 н. 0000206663 00000 н. 0000206732 00000 н. 0000206851 00000 н. 0000207666 00000 н. 0000207745 00000 н. 0000208066 00000 н. 0000208145 00000 н. 0000208169 00000 н. 0000208248 00000 н. 0000208617 00000 н. 0000208686 00000 н. 0000208805 00000 н. 0000209170 00000 н. 0000209249 00000 н. 0000209273 00000 н. 0000209352 00000 н. 0000209721 00000 н. 0000209790 00000 н. 0000209909 00000 н. 0000210718 00000 п. 0000210797 00000 п. 0000211121 00000 н. 0000211200 00000 н. 0000211224 00000 н. 0000211303 00000 н. 0000211673 00000 п. 0000211742 00000 н. 0000211861 00000 н. 0000212227 00000 н. 0000212306 00000 н. 0000212330 00000 н. 0000212409 00000 н. 0000212779 00000 н. 0000212848 00000 н. 0000212967 00000 н. 0000213774 00000 н. 0000213853 00000 п. 0000214175 00000 н. 0000214254 00000 н. 0000214278 00000 н. 0000214357 00000 п. 0000214726 00000 н. 0000214795 00000 н. 0000214914 00000 н. 0000215280 00000 н. 0000215359 00000 н. 0000215383 00000 п. 0000215462 00000 н. 0000215832 00000 н. 0000215901 00000 н. 0000216020 00000 н. 0000216858 00000 н. 0000216937 00000 н. 0000217261 00000 н. 0000217340 00000 н. 0000217663 00000 н. 0000217742 00000 н. 0000217766 00000 н. 0000217845 00000 н. 0000218214 00000 н. 0000218283 00000 н. 0000218402 00000 н. 0000218768 00000 н. 0000218847 00000 н. 0000218871 00000 н. 0000218950 00000 н. 0000219321 00000 п. 0000219390 00000 н. 0000219509 00000 н. 0000220329 00000 н. 0000220408 00000 н. 0000220732 00000 н. 0000220811 00000 н. 0000220835 00000 н. 0000220914 00000 н. 0000221280 00000 н. 0000221349 00000 н. 0000221468 00000 н. 0000221831 00000 н. 0000221910 00000 н. 0000221934 00000 н. 0000222013 00000 н. 0000222384 00000 н. 0000222453 00000 н. 0000222572 00000 н. 0000222941 00000 н. 0000223020 00000 н. 0000223044 00000 н. 0000223123 00000 н. 0000223494 00000 н. 0000223563 00000 н. 0000223682 00000 н. 0000224503 00000 н. 0000224582 00000 н. 0000224903 00000 н. 0000224982 00000 п. 0000225006 00000 н. 0000225085 00000 н. 0000225454 00000 п. 0000225523 00000 п. 0000225642 00000 н. 0000226008 00000 н. 0000226087 00000 н. 0000226111 00000 п. 0000226190 00000 п. 0000226560 00000 н. 0000226629 00000 н. 0000226748 00000 н. 0000227544 00000 н. 0000227623 00000 п. 0000227702 00000 н. 0000228027 00000 н. 0000228423 00000 н. 0000228502 00000 н. 0000228526 00000 н. 0000228605 00000 н. 0000228974 00000 н. 0000229043 00000 н. 0000229162 00000 н. 0000229524 00000 н. 0000239760 00000 н. 0000239839 00000 н. 0000239875 00000 п. 0000239954 00000 н. 0000252843 00000 н. 0000253178 00000 н. 0000253247 00000 н. 0000253365 00000 н. 0000266254 00000 н. 0000269745 00000 н. 0000270118 00000 н. 0000270197 00000 н. 0000270501 00000 п. 0000270580 00000 н. 0000270604 00000 н. 0000270683 00000 п. 0000271053 00000 н. 0000271122 00000 н. 0000271241 00000 н. 0000271608 00000 н. 0000271687 00000 н. 0000271711 00000 н. 0000271790 00000 н. 0000272160 00000 н. 0000272229 00000 н. 0000272348 00000 н. 0000273149 00000 н. 0000273228 00000 н. 0000273528 00000 н. 0000273607 00000 н. 0000273631 00000 н. 0000273710 00000 н. 0000274079 00000 н. 0000274148 00000 н. 0000274267 00000 н. 0000274637 00000 н. 0000274716 00000 н. 0000274740 00000 н. 0000274819 00000 н. 0000275190 00000 н. 0000275259 00000 н. 0000275378 00000 н. 0000276171 00000 н. 0000276250 00000 н. 0000276329 00000 н. 0000276629 00000 н. 0000277022 00000 н. 0000277101 00000 н. 0000277125 00000 н. 0000277204 00000 н. 0000277573 00000 н. 0000277642 00000 н. 0000277761 00000 н. 0000278130 00000 н. 0000278209 00000 н. 0000278233 00000 н. 0000278312 00000 н. 0000278683 00000 н. 0000278752 00000 н. 0000278871 00000 н. 0000279698 00000 н. 0000279777 00000 н. 0000280080 00000 н. 0000280159 00000 н. 0000280548 00000 н. 0000280627 00000 н. 0000280651 00000 н. 0000280730 00000 н. 0000281098 00000 п. 0000281167 00000 н. 0000281286 00000 н. 0000281650 00000 н. 0000281729 00000 н. 0000281753 00000 н. 0000281832 00000 н. 0000282201 00000 н. 0000282270 00000 н. 0000282389 00000 н. 0000283208 00000 н. 0000283287 00000 н. 0000283586 00000 н. 0000283665 00000 н. 0000283689 00000 н. 0000283768 00000 н. 0000284138 00000 п. 0000284207 00000 н. 0000284326 00000 н. 0000284689 00000 н. 0000284768 00000 н. 0000284792 00000 н. 0000284871 00000 н. 0000285241 00000 н. 0000285310 00000 п. 0000285429 00000 н. 0000286230 00000 н. 0000286309 00000 н. 0000286610 00000 н. 0000286689 00000 н. 0000286713 00000 н. 0000286792 00000 н. 0000287161 00000 н. 0000287230 00000 н. 0000287349 00000 п. 0000287714 00000 н. 0000287793 00000 н. 0000287817 00000 н. 0000287896 00000 н. 0000288266 00000 н. 0000288335 00000 н. 0000288454 00000 п. 0000289269 00000 н. 0000289348 00000 п. 0000289650 00000 н. 0000289729 00000 н. 0000289753 00000 п. 0000289832 00000 н. 00002 00000 н. 00002 00000 н. 00002
00000 н. 0000290753 00000 н. 0000290832 00000 н. 0000291538 00000 н. 0000291617 00000 н. 0000291641 00000 н. 0000291720 00000 н. 0000292090 00000 н. 0000292159 00000 н. 0000292278 00000 н. 0000293100 00000 н. 0000293179 00000 н. 0000293480 00000 н. 0000293559 00000 н. 0000293583 00000 н. 0000293662 00000 н. 0000294028 00000 н. 0000294097 00000 н. 0000294216 00000 н. 0000294586 00000 н. 0000294665 00000 н. 0000294689 00000 н. 0000294768 00000 н. 0000295142 00000 н. 0000295211 00000 н. 0000295330 00000 н. 0000295903 00000 н. 0000295982 00000 п. 0000296701 00000 н. 0000296780 00000 н. 0000297177 00000 н. 0000297256 00000 н. 0000297280 00000 н. 0000297359 00000 н. 0000297738 00000 н. 0000297807 00000 н. 0000297926 00000 н. 0000298593 00000 н. 0000298672 00000 н. 0000298696 00000 н. 0000298775 00000 н. 0000299152 00000 н. 0000299221 00000 н. 0000299340 00000 н. 0000300009 00000 н. 0000300088 00000 н. 0000300112 00000 н. 0000300191 00000 п. 0000300559 00000 п. 0000300628 00000 н. 0000300747 00000 н. 0000301147 00000 н. 0000301226 00000 н. 0000301250 00000 н. 0000301329 00000 н. 0000301698 00000 н. 0000301767 00000 н. 0000301886 00000 н. 0000302699 00000 н. 0000012844 00000 п. 0000009918 00000 н. трейлер ] / Назад 3106231 / XRefStm 12844 >> startxref 0 %% EOF 4568 0 объект > поток hkPSW $ P @ H @ DU @ m @@ ByrDH $ u: ۭ qgt ڮ Rby)] ݵ ~ cg? ܹ | 9 H9 t Bf2C8AC ~ k (-> ^ UPD
Как установить интеллектуальный коммутатор без нейтрального провода
Вы готовитесь к установке интеллектуального коммутатора и у вас только три провода (линия, нагрузка и заземляющий провод), а у нет нулевого провода? Что ж, эта статья предоставит вам простой ответ на проблему, которую вы пытаетесь решить.
Когда я недавно купил WeMo Smart Switch, мы понятия не имели, что существует одна потенциально (но распространенная) проблема с установкой, а именно отсутствие нейтрального провода.
Что такое нейтральный провод?
Проще говоря, нейтральный провод на базовом уровне – это обратный путь провода для тока в электрической цепи.
Итак, по сути, обычно напряжение в доме составляет 120 вольт, нейтральный провод, когда в системе нет энергии, равен 0.Обратный путь к 0 вольт или обратный путь к потенциалу 0 является нейтральным.
Изображение с сайта blog.smartthings.com
Для чего нужен нейтральный провод?
Поскольку интеллектуальные выключатели света становятся все более популярными, некоторым для работы требуется нейтральный провод.
Причина в том, что нейтральный провод позволяет интеллектуальным коммутаторам пропускать небольшой ток, чтобы он мог подключаться к вашей сети Wi-Fi и управляться удаленно.
Ниже приведены шаги, которые мы предприняли, и как установить интеллектуальный выключатель без нейтрального провода.В нашем примере мы использовали интеллектуальный коммутатор Lutron Caseta.
Они надежны и стоят своих денег, если вы серьезно относитесь к интеллектуальному освещению.
Как установить интеллектуальный коммутатор без нейтрального провода?
Шаг 1 – Некоторая подготовка
Если у вас нет набора инструментов для электрического тестера, в который входит тестер напряжения, битовая отвертка / гаечный ключ и инструмент для зачистки проводов, я настоятельно рекомендую вам его приобрести.
Вы можете найти набор инструментов для электрических тестеров в ближайшем к вам Home Depot, который выглядит примерно так.
Всегда полезно проверить выключатель и провода на наличие питания, прежде чем прикасаться к ним.
Следующий элемент вверху списка – это стартовый комплект Lutron Caseta Wireless Smart Lighting Dimmer Switch, который вы можете найти в местном магазине товаров для дома или на Amazon.
Шаг 2 – Выключите питание
Полагаю, мне следует предисловие к этому, сказав пару вещей.
Я не являюсь сертифицированным электриком и что в этом случае вы выполняете эту установку на свой страх и риск.
Цвет моих проводов в распределительной коробке может отличаться от вашего. Старые дома могут отличаться в зависимости от типа проводки, которая использовалась в то время.
Теперь, когда это у меня есть, давайте начнем. Прежде всего, вам нужно будет отключить прерыватель определенного выключателя света. Лично я предпочитаю полностью отключить питание, прежде чем идти дальше.
Шаг 3. Достаньте набор инструментов для электрического тестера
После выключения питания снимите крышку.Не прикасаясь к проводам, проверьте каждый провод в электрической коробке с помощью бесконтактного тестера напряжения.
Если тестер обнаруживает отсутствие напряжения, вытащите старый выключатель света. Обычно вы обнаружите, что выключатель света удерживается маленькими винтами с головкой Philips в электрическом блоке.
Если электрические провода слишком короткие, будьте осторожны, чтобы не порвать их, когда вытаскиваете старый выключатель из распределительной коробки.
Затем проверьте, есть ли у вас нейтральный провод в электрической коробке.Если вы не видите нейтральный провод, у вас есть два варианта.
Вы можете либо нанять электрика, чтобы добавить нейтральный провод в вашу электрическую распределительную коробку, либо продолжить работу со стартовым комплектом Lutron Caseta Wireless Smart Lighting Dimmer Switch.
Шаг 4 – Снимите старый выключатель света
Удалите заземление, нагрузку и горячий провод от старого переключателя света (сделайте снимок проводов, прежде чем снимать для справки, или пометьте каждый провод, идущий к старому переключателю света).
Изображение Родни через Automate Your Crib
Шаг 5 – Установка интеллектуального переключателя света
На этом этапе мы готовы установить наш новый интеллектуальный коммутатор. Вот и ответ на проблему.
Коммутатор
Lutron требует подключения только трех проводов: линии, нагрузки и заземления, нулевой провод не требуется.
Изображение Родни через Automate Your Crib
Сначала мы начнем с установки заземляющего провода Lutrin Caseta с другим медным проводом (используйте винтовые гайки).
Когда дело доходит до соединения двух последних проводов, Lutrin делает этот шаг очень простым, так как не имеет значения, какой провод и куда идет, пока вы чувствуете себя комфортно с подключением линии и нагрузки.
Шаг 6. Подключите мост Caseta Lutrin Bridge
После подключения трех проводов к коммутатору Lutron (линия, нагрузка и земля) оттуда вам необходимо подключить мост Lutron к маршрутизатору через кабель Ethernet.
Изображение Родни через Automate Your Crib
Загрузите приложение Lutron на свое устройство Android или IOS, зарегистрируйтесь, затем войдите в систему.
Еще раз проверьте соединения проводов, а затем прикрепите крышку к стене.
На этом этапе вы сможете без проблем включить питание и сразу увидеть его мощность.
Видео ниже поможет вам установить умный выключатель света без нейтрального провода:

Видео от OneHour Smart Home
Вопросы по теме:
Какого цвета нейтральный провод?
Если вы посмотрите дальше в металлическую (электрическую) коробку, вы увидите белый провод, это ваш нейтральный провод.
В обычном выключателе света, если у вас новая проводка или дом, построенный после 1985 года, белый провод обычно будет нейтральным проводом.
Есть ли в старых домах нейтральный провод?
К сожалению, большинство домов, построенных до 1985 года, обычно не имеют нейтрального провода, но дома, построенные после 1985 года, обычно имеют нейтральный провод в распределительной коробке.
В 2011 году национальный электрический кодекс требовал, чтобы нейтральный провод был проложен в большинстве распределительных коробок в США.
Что делать, если интеллектуальный мост Lutron Caseta не подключается к вашему приложению?
Если у вас возникают проблемы с подключением к приложению, это может быть несколько причин. Итак, убедитесь, что вы выполнили следующие шаги, чтобы убедиться, что все работает правильно.
Убедитесь, что вы обновили последнюю версию IOS или Android. Перезагрузите ваше устройство.
Убедитесь, что ваш телефон подключен к сети Wi-Fi.
Попробуйте отключить Smart Luton Bridge от устройства.
Если ни один из этих вариантов не работает, Lutron фактически обсудил эту проблему в своем руководстве по приложениям и также предлагает несколько полезных советов по устранению неполадок.
Работает ли Lutron с Amazon Alexa, Google Assistant или Apple HomeKit?
Да, Lutron работает с Alexa, Google Assistant и Apple Homekit. Вы можете попросить Alexa или Google Assistant включать и выключать умные фонари Lutron, не вставая с дивана.
Какие еще варианты у меня есть, если у меня нет нейтрального провода?
Если по какой-то причине вы не хотите использовать интеллектуальный выключатель света Lutron Caseta и предпочитаете другой вариант энергосберегающего освещения.
У меня есть еще два основных варианта:
1. Добавьте нейтральный провод
Вы можете нанять профессионального электрика, который проложит нейтральный провод от светильника до выключателя. Теперь это может быть очень сложным и, следовательно, дорогим вариантом. Если у вас есть бюджет, дерзайте!
2. Используйте интеллектуальную лампочку
Если добавление нейтрального провода выходит за рамки вашего бюджета, вы можете подумать об использовании умных лампочек.Мы попробовали и рассмотрели несколько лампочек, представленных на рынке. В настоящее время мы выбираем светодиодные лампы LIFX.
Благодаря интеллектуальной лампочке LIFX концентратор не требуется, и ее легко установить.
Заключительная записка
Если у вас дома есть умный выключатель, вернуться обратно невозможно. Это определенно палочка-выручалочка, особенно если вы в отпуске, она может включать и выключать свет, когда вас нет дома.
Было приятно иметь возможность настроить наши умные переключатели, чтобы они автоматически включались на рассвете и выключались прямо перед сном.
Мы также подключили интеллектуальные переключатели Lutron к датчикам движения SmartThings, которые срабатывают при обнаружении движения в наших спальнях.
Итак, у вас есть все, что вам нужно, это стартовый комплект Lutron Caseta Wireless Smart Lighting Dimmer Switch, и все готово. Я не гений, но для меня гораздо больше смысла делать это, чем вызывать профессионального электрика!
Пожалуйста, не забудьте заглянуть на страницу рекомендуемых гаджетов, чтобы узнать о лучших технологиях за свои деньги.
Для получения дополнительных полезных советов и рекомендаций по домашней автоматизации, продолжайте проверять AutomateYourCrib.com.
Пожалуйста, напишите мне по электронной почте ([email protected]) свое мнение, комментарий или, если у вас есть какие-либо идеи относительно будущей публикации, которую вы хотели бы прочитать, напишите мне пару строк, так как я ценю свою аудиторию. Еще раз спасибо за то, что прочитали этот пост.
До в следующий раз , наслаждайтесь!
Убедитесь, что подписаны на меня в социальных сетях.
Как узнать, неисправен ли выключатель света?
Выключатели света настолько распространены в наших домах и служат так долго, что о техническом обслуживании легко забыть. Но, возможно, вы слышали звук выключателя или мерцал свет в доме, который, похоже, не мог исправить. Итак, вы начинаете задаваться вопросом, не все ли испортилось. Ниже мы покажем вам признаки неисправного переключателя света и как узнать, вышел ли он из строя.
Выключатели света могут быть неисправны, если при включении света слышен звук.Например, щелчок, хлопок или другой звук.
Что приводит к выходу из строя переключателя света?
Как и все остальное в мире, они со временем ломаются. Каждый выключатель света в какой-то момент выйдет из строя. Но это простое устройство, в котором не так много движущихся частей, поэтому они рассчитаны на длительный срок службы и редко ломаются. На самом деле, они обычно служат так долго, что мы часто думаем, что это свет, а не сам выключатель.
Признаки, что пришло время заменить коммутатор
Фары не включаются, на включение требуется минута, или они мерцают, а установка новой лампочки не исправит.Часто для включения некоторых ламп, например ламп накаливания, требуется минута. Мы все были с ними. Но нормальные лампочки должны включаться мгновенно. Если это занимает минуту или лампочка мигает, попробуйте заменить лампочку. Если проблема не исчезла, скорее всего, вам понадобится новый коммутатор.
Переключатель издает шум. Единственный звук, который вы должны услышать, – это тот, который издает переключатель, когда вы его щелкаете. Если вы слышите жужжание, щелчки или другие необычные звуки, которые исходят внутри переключателя, возможно, вам необходимо заменить его.
Искры. Если при повороте переключателя возникает искра, значит, переключатель необходимо заменить. Теперь внутри переключателя может возникнуть естественная искра, но вы не заметите ее, если не выключите свет и не посмотрите в переключатель. При этом, если вы видите искру, она лопается или дымится, вам необходимо заменить выключатель.
Теплый на ощупь. Диммерные переключатели нагреваются, и это совершенно естественно. Однако стандартный выключатель света не должен быть теплым на ощупь. Если это так, пора заменить переключатель.
Тестирование коммутатора
Настоятельно рекомендуется не делать ничего с электричеством, если вы действительно не знаете, что делаете. Вам нужно знать, как отключить питание на автоматическом выключателе, как размонтировать / повторно подключить переключатель и как проверить переключатель, чтобы убедиться, что питание действительно отключено, прежде чем что-либо делать с ним. Если вы не знаете, как это сделать, и живете в Ричмонде, штат Вирджиния, позвоните нам. Если вы не живете в Ричмонде, вызовите местного дипломированного электрика.
Если вы знаете, что делаете, вот шаги:
Возьмите мультиметр и установите его на непрерывность или показания в омах.
Убедитесь, что ваше питание отключено автоматическим выключателем.
Убедитесь, что питание отключено с помощью мультиметра.
Снимите крышку переключателя света и обратите внимание на цвета проводов, прикрепленных к каждой клемме, прежде чем откручивать.
Для проверки убедитесь, что переключатель находится в выключенном положении, и прикоснитесь к каждому из выводов мультиметра к одной клемме.С однополюсным выключателем света вы увидите обе клеммы с одной стороны. Вы также можете заметить зеленый провод заземления.
Как только провода коснутся клемм, переведите переключатель в положение «включено». Вы должны получить значение 1 или близкое к нему. Если вы этого не сделаете, переключатель вышел из строя и требует замены.
Когда звонить профессионалу
Если вы не знакомы с мультиметром, не знаете, как выключить и проверить электричество, или вам просто неудобно, обратитесь к профессионалу.Электрик может заменить ваш выключатель по доступной цене, и это займет у него всего несколько минут. А если вы живете рядом с нами и вам нужна электрическая компания Ричмонда, позвоните нам, чтобы получить помощь с переключателем света и другими электрическими потребностями.
% PDF-1.6 % 2248 0 объект > эндобдж xref 2248 428 0000000016 00000 н. 0000011375 00000 п. 0000011584 00000 п. 0000011622 00000 п. 0000011674 00000 п. 0000011724 00000 п. 0000011781 00000 п. 0000011832 00000 п. 0000011873 00000 п. 0000012087 00000 п. 0000012171 00000 п. 0000012252 00000 п. 0000012335 00000 п. 0000012418 00000 п. 0000012501 00000 п. 0000012584 00000 п. 0000012667 00000 п. 0000012750 00000 п. 0000012833 00000 п. 0000012916 00000 п. 0000012999 00000 н. 0000013082 00000 п. 0000013166 00000 п. 0000013249 00000 п. 0000013332 00000 п. 0000013415 00000 п. 0000013498 00000 п. 0000013581 00000 п. 0000013664 00000 п. 0000013747 00000 п. 0000013830 00000 п. 0000013914 00000 п. 0000013997 00000 п. 0000014080 00000 п. 0000014163 00000 п. 0000014246 00000 п. 0000014329 00000 п. 0000014412 00000 п. 0000014496 00000 п. 0000014579 00000 п. 0000014662 00000 п. 0000014746 00000 п. 0000014829 00000 п. 0000014912 00000 п. 0000014995 00000 п. 0000015078 00000 п. 0000015161 00000 п. 0000015244 00000 п. 0000015327 00000 п. 0000015410 00000 п. 0000015493 00000 п. 0000015576 00000 п. 0000015659 00000 п. 0000015742 00000 п. 0000015825 00000 п. 0000015908 00000 п. 0000015991 00000 п. 0000016074 00000 п. 0000016157 00000 п. 0000016240 00000 п. 0000016323 00000 п. 0000016406 00000 п. 0000016489 00000 н. 0000016572 00000 п. 0000016656 00000 п. 0000016739 00000 п. 0000016822 00000 п. 0000016905 00000 п. 0000016988 00000 п. 0000017071 00000 п. 0000017154 00000 п. 0000017237 00000 п. 0000017320 00000 п. 0000017403 00000 п. 0000017486 00000 п. 0000017570 00000 п. 0000017653 00000 п. 0000017736 00000 п. 0000017819 00000 п. 0000017902 00000 п. 0000017985 00000 п. 0000018068 00000 п. 0000018151 00000 п. 0000018234 00000 п. 0000018317 00000 п. 0000018400 00000 п. 0000018483 00000 п. 0000018566 00000 п. 0000018649 00000 п. 0000018732 00000 п. 0000018815 00000 п. 0000018898 00000 п. 0000018981 00000 п. 0000019064 00000 п. 0000019147 00000 п. 0000019230 00000 п. 0000019313 00000 п. 0000019396 00000 п. 0000019479 00000 п. 0000019562 00000 п. 0000019645 00000 п. 0000019728 00000 п. 0000019811 00000 п. 0000019894 00000 п. 0000019977 00000 п. 0000020060 00000 н. 0000020144 00000 п. 0000020227 00000 п. 0000020310 00000 п. 0000020393 00000 п. 0000020476 00000 п. 0000020559 00000 п. 0000020642 00000 п. 0000020725 00000 п. 0000020808 00000 п. 0000020891 00000 п. 0000020974 00000 п. 0000021057 00000 п. 0000021140 00000 п. 0000021223 00000 п. 0000021306 00000 п. 0000021389 00000 п. 0000021472 00000 п. 0000021555 00000 п. 0000021638 00000 п. 0000021722 00000 п. 0000021805 00000 п. 0000021888 00000 п. 0000021971 00000 п. 0000022054 00000 п. 0000022138 00000 п. 0000022220 00000 н. 0000022301 00000 п. 0000024081 00000 п. 0000024133 00000 п. 0000024237 00000 п. 0000024288 00000 п. 0000024339 00000 п. 0000024391 00000 п. 0000024443 00000 п. 0000024494 00000 п. 0000024545 00000 п. 0000024597 00000 п. 0000024649 00000 п. 0000024701 00000 п. 0000024753 00000 п. 0000024805 00000 п. 0000024856 00000 п. 0000024907 00000 п. 0000024959 00000 п. 0000025011 00000 п. 0000025063 00000 п. 0000025115 00000 п. 0000025167 00000 п. 0000025219 00000 п. 0000025271 00000 п. 0000025323 00000 п. 0000025375 00000 п. 0000025427 00000 н. 0000025479 00000 п. 0000025531 00000 п. 0000025583 00000 п. 0000025635 00000 п. 0000025686 00000 п. 0000025737 00000 п. 0000025789 00000 п. 0000025841 00000 п. 0000025893 00000 п. 0000106991 00000 п. 0000185780 00000 н. 0000288437 00000 н. 0000391614 00000 н. 0000490990 00000 н. 0000592423 00000 н. 0000592817 00000 н. 0000593445 00000 н. 0000694848 00000 н. 0000733514 00000 н. 0000867423 00000 н. 0000969521 00000 н. 0000969580 00000 н. 0000969639 00000 п. 0000969751 00000 п. 0000969911 00000 н. 0000969970 00000 н. 0000970038 00000 н. 0000970227 00000 п. 0000970371 00000 п. 0000970573 00000 п. 0000970778 00000 п. 0000970894 00000 п. 0000970962 00000 н. 0000971030 00000 н. 0000971230 00000 н. 0000971424 00000 н. 0000971604 00000 н. 0000971781 00000 н. 0000971957 00000 н. 0000972124 00000 н. 0000972283 00000 н. 0000972440 00000 н. 0000972587 00000 н. 0000972730 00000 н. 0000972869 00000 н. 0000973002 00000 п. 0000973131 00000 п. 0000973259 00000 н. 0000973436 00000 н. 0000973504 00000 н. 0000973568 00000 н. 0000973676 00000 н. 0000973876 00000 н. 0000974054 00000 н. 0000974260 00000 н. 0000976599 00000 н. 0000976973 00000 н. 0000977370 00000 н. 0000977540 00000 п. 0000979484 00000 н. 0000979837 00000 н. 0000980207 00000 н. 0000980751 00000 п. 0000980878 00000 п. 0001025285 00000 п. 0001025326 00000 п. 0001025765 00000 п. 0001025894 00000 п. 0001026870 00000 п. 0001027163 00000 п. 0001027336 00000 п. 0001027511 00000 п. 0001027684 00000 п. 0001027860 00000 п. 0001028038 00000 п. 0001028219 00000 п. 0001028395 00000 п. 0001028575 00000 п. 0001028753 00000 п. 0001029218 00000 п. 0001029401 00000 п. 0001029584 00000 п. 0001029764 00000 п. 0001029937 00000 п. 0001030529 00000 п. 0001030764 00000 п. 0001032059 00000 п. 0001033000 00000 н. 0001033217 00000 п. 0001033420 00000 п. 0001033594 00000 п. 0001033774 00000 п. 0001033983 00000 п. 0001034163 00000 п. 0001034366 00000 п. 0001034892 00000 п. 0001035077 00000 п. 0001035552 00000 п. 0001035731 00000 п. 0001036138 00000 п. 0001036315 00000 п. 0001036493 00000 п. 0001036872 00000 п. 0001037059 00000 п. 0001037439 00000 п. 0001037624 00000 п. 0001037977 00000 п. 0001038150 00000 п. 0001038493 00000 п. 0001038666 00000 п. 0001038997 00000 п. 0001039175 00000 п. 0001039351 00000 п. 0001039675 00000 п. 0001039848 00000 п. 0001040152 00000 п. 0001040330 00000 п. 0001040620 00000 п. 0001040796 00000 п. 0001041080 00000 п. 0001041268 00000 п. 0001041526 00000 п. 0001041703 00000 п. 0001041881 00000 п. 0001042130 00000 п. 0001042308 00000 п. 0001042550 00000 п. 0001043405 00000 п. 0001043581 00000 п. 0001043783 00000 п. 0001043974 00000 п. 0001044168 00000 п. 0001044344 00000 п. 0001044836 00000 п. 0001045009 00000 п. 0001045193 00000 п. 0001045377 00000 п. 0001045570 00000 п. 0001045760 00000 п. 0001045933 00000 п. 0001046121 00000 п. 0001046295 00000 п. 0001149174 00000 п. 0001230973 00000 п. 0001231332 00000 п. 0001231505 00000 п. 0001231566 00000 п. 0001231661 00000 п. 0001231799 00000 н. 0001231950 00000 п. 0001232102 00000 пн 0001232291 00000 п. 0001232443 00000 п. 0001232596 00000 п. 0001232745 00000 п. 0001232841 00000 п. 0001232990 00000 п. 0001233134 00000 п. 0001233281 00000 п. 0001233451 00000 п. 0001233600 00000 п. 0001233746 00000 п. 0001233895 00000 п. 0001234037 00000 п. 0001234182 00000 п. 0001234334 00000 п. 0001234464 00000 п. 0001234568 00000 п. 0001234744 00000 п. 0001234846 00000 п. 0001234984 00000 п. 0001235202 00000 н. 0001235300 00000 п. 0001235406 00000 п. 0001235580 00000 п. 0001235696 00000 п. 0001235806 00000 п. 0001235976 00000 п. 0001236126 00000 п. 0001236258 00000 п. 0001236386 00000 п. 0001236516 00000 пн 0001236642 00000 п. 0001236764 00000 п. 0001236928 00000 п. 0001237078 00000 п. 0001237210 00000 п. 0001237320 00000 п. 0001237444 00000 п. 0001237604 00000 п. 0001237754 00000 п. 0001237882 00000 п. 0001238018 00000 п. 0001238142 00000 п. 0001238272 00000 п. 0001238488 00000 п. 0001238660 00000 п. 0001238832 00000 н. 0001239026 00000 п. 0001239198 00000 п. 0001239370 00000 п. 0001239550 00000 пн 0001239722 00000 п. 0001239860 00000 п. 0001240000 00000 н. 0001240144 00000 п. 0001240300 00000 п. 0001240450 00000 п. 0001240602 00000 п. 0001240770 00000 п. 0001240928 00000 п. 0001241086 00000 п. 0001241244 00000 п. 0001241422 00000 п. 0001241590 00000 н. 0001241794 00000 п. 0001241892 00000 п. 0001242032 00000 н. 0001242270 00000 п. 0001242416 00000 п. 0001242554 00000 п. 0001242720 00000 н. 0001242876 00000 п. 0001243048 00000 п. 0001243250 00000 п. 0001243398 00000 п. 0001243572 00000 п. 0001243708 00000 п. 0001243812 00000 п. 0001243922 00000 п. 0001244046 00000 п. 0001244206 00000 н. 0001244416 00000 п. 0001244612 00000 п. 0001244776 00000 п. 0001244970 00000 н. 0001245097 00000 п. 0001245246 00000 п. 0001245381 00000 п. 0001245576 00000 п. 0001245789 00000 п. 0001245942 00000 п. 0001246057 00000 п. 0001246164 00000 п. 0001246315 00000 п. 0001246426 00000 п. 0001246533 00000 п. 0001246678 00000 п. 0001246789 00000 н. 0001246954 00000 п. 0001247091 00000 п. 0001247252 00000 н. 0001247483 00000 п. 0001247594 00000 п. 0001247775 00000 п. 0001247916 00000 п. 0001248037 00000 п. 0001248228 00000 н. 0001248337 00000 н. 0001248506 00000 п. 0001248661 00000 п.

Установка проходного выключателя: Установка проходного выключателя в Москве

схема, пошаговая инструкция, советы мастеров

Где можно поставить проходные выключатели

Особенности выключателей

Внутренняя сторона выключателя

Как подключать выключатели проходного типа?

Распределительная коробка

Сборка распределительной коробки

Основные правила подключения

Управление освещением из трех точек перекидными выключателями

Какие ошибки можно допустить

Недостатки выключателей

Установка проходного выключателя: установка и подключение

Зачем нужен проходной выключатель?

Виды проходных выключателей

Особенности устройства

Особенности установки

Инструменты для работы

Подготовка ниш и штроб

Последовательность работы

Установка выключателей

Проходной выключатель на две лампочки

Проходные выключатели “Легранд”

Установка проходных выключателей (схема работы)

Схема работы проходного выключателя

Одиночный выключатель

Двойной выключатель

Тройной выключатель.

Блок выключателей.

Проходной выключатель (переключатель).

Включение в двух местах, с применением обычных переключателей.

Монтаж проходного выключателя (переключателя) с возможностью включения с трех и более мест.

Проходной переключатель – анимация

Выключатели с классом защиты IP.

Подключение, установка и замена выключателей — Новости — EKF

Проходной выключатель – конструктивная особенность и отличие

Установка проходного выключателя

Как зафиксировать проходной выключатель в подрозетнике

Схема подключение проходного выключателя с одной клавишей

Amazon.com: 5-портовый коммутатор PoE Gigabit Ethernet Plus NETGEAR (GS105PE)

Модуль сквозного подключения FC 8/4 Гбит / с Dell

Обзор:

Возможность подключения по Fibre Channel для существующей инфраструктуры SAN

Особенности

Альтернативный вариант подключения Fibre Channel для блейд-серверов Dell серии M

Блейд-коммутаторы Fibre Channel:

Технические характеристики:

Как установить умный коммутатор

Вам нужен однополюсный или трехполюсный переключатель?

Упоминается в статье

Установка интеллектуального переключателя

Как установить интеллектуальный коммутатор без нейтрального провода

Что такое нейтральный провод?

Для чего нужен нейтральный провод?

Как установить интеллектуальный коммутатор без нейтрального провода?

Шаг 1 – Некоторая подготовка

Шаг 2 – Выключите питание

Шаг 3. Достаньте набор инструментов для электрического тестера

Шаг 4 – Снимите старый выключатель света

Шаг 5 – Установка интеллектуального переключателя света

Шаг 6. Подключите мост Caseta Lutrin Bridge

Вопросы по теме:

Какого цвета нейтральный провод?

Есть ли в старых домах нейтральный провод?

Что делать, если интеллектуальный мост Lutron Caseta не подключается к вашему приложению?

Работает ли Lutron с Amazon Alexa, Google Assistant или Apple HomeKit?

Какие еще варианты у меня есть, если у меня нет нейтрального провода?

Заключительная записка

Как узнать, неисправен ли выключатель света?

Что приводит к выходу из строя переключателя света?

Признаки, что пришло время заменить коммутатор

Тестирование коммутатора

Когда звонить профессионалу

Больше новостей

Добавить комментарий Отменить ответ
