Устройство фотореле: Устройство и виды фотореле

Устройство и виды фотореле

Фотореле – маленькое, но умное устройство, которое избавит от необходимости самолично включать и выключать освещение, например, на улице. Как приборчик устроен, каких видов бывает и как подключается – ищите в нашей статье.

Что такое фотореле

Фотореле представляет собой чувствительный прибор, реагирующий на свет. При снижении освещенности до определенного уровня, заданного заранее, устройство срабатывает, включая светильники. Когда становится достаточно светло, датчик отключает осветительные приборы.

В качестве светочувствительных элементов используются фотодиоды, фоторезисторы, фотосимисторы и другие устройства с разным принципом работы. Так, реле с фоторезистором функционирует за счет изменения сопротивления, с фотодиодами – ЭДС, с фотосимистором – взаимодействия положительной и отрицательной гармоник.

Применение фотореле

Главная миссия фотореле – облегчение человеческой жизни. Не царское это дело собственноручно свет включать, вот устройства и берут эту обязанность на себя. Изделия можно встретить повсюду: на улице, в жилых и служебных помещениях. Наиболее широко фоточувствительные реле распространены в схемах управления уличным освещением. Им можно доверить как фонари, так и декоративную и архитектурную подсветку, освещение дворов, парковок, стоянок, зоны обзора камер видеонаблюдения.

Фотореле помогают сэкономить на электричестве. Вырабатывать его они пока не научились, но снизить расход могут. Под управлением устройств светильники горят только когда действительно темно и не потребляют электроэнергию утром и днем, если оператор прозевал время гасить свет.

Разновидности фотореле

Производители предлагают фотореле нескольких видов. Деление производится на основе конструктивных особенностей: расположения датчика освещенности, наличия таймеров, регуляторов и других дополнений.

Фотореле со встроенным чувствительным элементом – это цельная конструкция в частично или полностью прозрачном корпусе, что связано с необходимостью доступа света к расположенному внутри датчику.

Благодаря закрытости и простоте установки устройства этого типа чаще других используются в системах наружного освещения.

Реле с выносным фотоэлементом включает блок управления и датчик, присоединенный к нему при помощи проводника. Само реле монтируется в электрощит, а фотоэлемент размещается на улице. Расстояние между частями устройства не должно превышать 150 метров. Изделия данного типа отличаются высокой чувствительностью и скоростью срабатывания.

Фотореле с таймером используются для включения светильников в определенное время. Разные варианты исполнения позволяют задать график включений в зависимости от времени суток или дня недели, установить время задержки включения и отключения освещения.

Модели с регулятором чувствительности позволяют самостоятельно определить пороги срабатывания. Это удобно, если искусственный свет требуется не только ночью, но и днем, например, в пасмурную погоду.

Для реле с датчиком присутствия одной темноты недостаточно: устройства активны только при появлении в зоне действия движущегося объекта. Изделия чаще монтируются в помещениях, однако, встречаются и в системах уличного освещения.

ИЭК

Артикул: LFR20-601-2200-003

857c5c3a-1136-4bbe-8e59-4a75118e0259

Фотореле ФР 601 серый, макс. нагрузка 2200 ВА IP44 IEK LFR20-601-2200-003

• Основные характеристики
• Тип товараВыключатель сумеречный
• Способ монтажаОткрытой установки
• Тип датчикаВстроенный датчик освещенности
• Подходит для степени защиты (IP)IP44
• Серия производителяФР
• Сведения РАЭК
• Код545895
• КлассEC000189
• НаименованиеIEK Фотореле ФР 601 серый, макс. нагрузка 2200 ВА IP44 IEK

• Дополнительные характеристики
• Задержка отключения, сНет
• Макс. коммутационная мощность (подключ. нагрузка)2 200
• ЦветСерый
• МатериалПластик
• Номин. напряжение230…230
• Тип поверхностиГлянцевый
• Вид/марка материалаПрочее
• Не содержит (без) галогеновНет
• Защитное покрытие поверхностиНеобработанная
• ПрозрачныйНет
• Тип контактовПрочее
• ВращениеНет
• Емкостная (C-) нагрузкаНет
• Тип датчикаВстроенный датчик освещенности
• Единица измеренияшт
• Тип позицииСкладская
• Кол-во в транспортной упаковке20

Евроавтоматика F&F (ФиФ)

Артикул: EA01. 001.013

4e4b5181-9d94-42f5-ad27-57fd3c3ebb81

Фотореле AZ-112 выносн. фотодатчик, 1 модуль, DIN EA01.001.013

• Основные характеристики
• Тип товараСумеречный выключатель для распределительного щита
• Диапазон регулировки освещенности, лк2…100
• Номин. напряжение датчика освещенности, В24
• Сведения РАЭК
• Код623662
• КлассEC001645
• НаименованиеФотореле (автомат светочувствительный) AZ-112, выносной герметичный фотодатчик, 230В 16А 1NO IP20

• Дополнительные характеристики
• Макс. коммутируем. ток при cos Ф = 0,62
• Макс. мощность люминесц. ламп (параллельно компенсир.), ВА750
• Номин. коммутируем. ток, А16
• Класс защиты датчика освещенностиII
• Номинальная частота, Гц50…50
• Номин. напряжение230…230
• Макс. мощность люминесц. ламп (включение попарно), ВА1 000
• Макс. мощность ламп накаливания, Вт2000
• Глубина монтажная, мм65
• Степень защиты (IP) датчика освещенностиIP65
• Способ монтажа датчика освещенностиВстраиваемый (-ая)
• Модульная ширина1
• Макс.
  мощность люминесц. ламп, ВА1 000
• Способ монтажаDIN-рейка
• Макс. длина провода датчика освещенности, м50
• Кнопка вводаНет
• С программируемым ночным отключениемНет
• Степень защиты IPIP20
• Единица измеренияшт
• Тип позицииСкладская
• Кол-во в транспортной упаковке1

Реле и Автоматика

Артикул: A8001-77946602

1d0d776a-45fd-4c19-a541-010543f9ae6a

Фотореле ФР-16В 10А IP40 A8001-77946602

• Основные характеристики
• Тип товараФотореле
• Тип датчикаВстроенный датчик
• Сведения РАЭК
• Код1782106
• Класс
• НаименованиеФотореле ФР-16В (встроенный датчик)

• Дополнительные характеристики
• Степень защиты IPIP40
• Ширина устройства68
• Тип позицииСкладская
• Кол-во в транспортной упаковке1

Schneider Electric

Артикул: XUX5APANT16

72d2b5bc-663a-457c-9e41-06f13b451384

Датчик фотоэлектрический NO PNP XUX5APANT16

• Основные характеристики
• Макс. выход. ток 100
• Время срабатывания2
• Тип товараСканер оптический, мощный
• Сведения РАЭК
• Код52296
• КлассEC001821
• НаименованиеSE Датчик фотоэлектрический NO PNP XUX5APANT16

• Дополнительные характеристики
• Предварительное уведомление о недостаточностиНет
• С временными функциямиНет
• Макс. дистанция переключения, мм3000
• Тип напряжения AC/DC (перемен./постоян.)
• Тип подключенияВинтовой зажим
• Материал корпусаПластик
• Конструкция корпусаСпец. конструкция
• С рефлекторомНет
• Количество полупроводниковых выходов с сигнальными функциями1
• Тип переключающего (коммутационного) выходаPNP/PNP
• Тип функционал. переключателейНормально открытый (НО) контакт
• Длина датчика, мм77
• Ширина датчика, мм31
• Высота датчика, мм92
• Материал оптической поверхностиПластик
• Частота коммутируем. тока250
• С функцией контроля нижестоящих коммутационных аппаратовНет
• Номин. напряжение питания цепи управления Us постоян. тока DC, В12…24
• С блокировкой перезапускаНет
• Подходит для функций безопасностиНет
• Степень защиты IPIP67K
• Температура эксплуатации, °C-25…55
• Тип светаИнфракрасный свет
• Аналог. выход 0…10 ВНет
• Аналог. выход 0…20 мАНет
• Аналог. выход -10В…+10 ВНет
• Аналог. выход 4….20 мАНет
• С другим аналог. выходомНет
• Способ настройкиРучная настройка
• Категория взрывобезопасности по газуНет (без)
• С коммуникационным интерфейсом AS-InterfaceНет
• С коммуникационным интерфейсом CANOpenНет
• С коммуникационным интерфейсом DeviceNetНет
• С коммуникационным интерфейсом EthernetНет
• С коммуникационным интерфейсом INTERBUSНет
• С коммуникационным интерфейсом PROFIBUSНет
• С коммуникационным интерфейсом RS-232Нет
• С коммуникационным интерфейсом RS-422Нет
• Тип позицииПрочее
• Кол-во в транспортной упаковке1

Монтаж фотореле

Смонтировать фотореле не так сложно: подробная схема подключения обычно прилагается к устройству. С помощью соответствующих проводников изделие присоединяется к электрической сети и управляемым осветительным приборам. В зависимости от исполнения, реле крепятся при помощи специальных элементов или DIN-рейки.

Правила размещения фотореле

Если место для установки реле выбрано неверно, корректной работы, даже при правильном подключении, ждать не стоит. Чтобы не попасть впросак, учитывайте, что:

• инструкцию читать надо, и не только когда ничего другого не остается: в ней масса полезных сведений от технических параметров продукта до схемы подключения;
• на фотореле не должен попадать искусственный свет, а также падать тень от предметов – веток, опор, столбов, зданий;
• нельзя переворачивать устройство и монтировать его вверх ногами – такое обращение повлияет на чувствительность и работоспособность в целом;
• если подобное не предусмотрено производителем, не нужно эксплуатировать фоточувствительные реле в химически активных средах, а также вблизи горючих поверхностей;
• выбирая место монтажа, следует учитывать степень защиты устройств от пыли, влаги и других факторов.

Что такое фотореле для уличного освещения и как оно работает

Современные светочувствительные устройства или проще – фотореле являются компонентами автоматических систем, разрабатываемых для уличного освещения. Благодаря их применению удается упорядочить световой режим и сэкономить на потреблении электроэнергии. Чтобы было понятней, зачем нужно использовать фотореле, отметим следующее. Управление освещением в этом случае не зависит от человеческого фактора, поскольку прибор самостоятельно включает объект с наступлением темноты и отключает уличный свет утром. Именно поэтому другое его название – датчик «день ночь». В этой статье мы рассмотрим, как устроено фотореле, как работает и для чего служит.

• Устройство и принцип действия
• Схемы подключения
• Виды реле и их условное обозначение

Устройство и принцип действия

Устройство и принцип действия световых реле проще понять после знакомства с составляющими их элементами. Современные образцы фотореле содержат следующие основные части:

• Чувствительный фотоэлемент.
• Пороговый компаратор, имеющий модульное исполнение, обычно в виде отдельной микросхемы с обвязкой, реже на дискретных элементах.
• Коммутирующий или, как его еще называют, силовой элемент (само реле или симистор, который включает нагрузку).

В качестве сенсора или фотоэлемента используются фоторезисторы, фототранзисторы или типовые фотодиоды. В схемах обычно предусмотрено их аналоговое включение с возможностью реагирования на градации уровня окружающего освещения (чувствительности). Чтобы понять, как работает этот прибор – достаточно ознакомиться с его внутренним устройством. Конструкция фотоэлементов такова, что при попадании света на чувствительную зону меняется их электрическая проводимость.

Понять принцип работы фотореле поможет описание тех изменений, которые происходят в схеме прибора в каждом конкретном случае. Они выглядят так:

1. Отклонение проводимости от нормального значения фиксируется электронным модулем, настроенным на работу со светочувствительным датчиком.
2. Этот узел выполняет функцию компаратора, включающегося лишь при достижении освещением определенного уровня (порога срабатывания).
3. После этого управляющий узел (компаратор) выдает управляющий сигнал на исполнительный модуль, который отключает осветительные приборы от источника питания.

В качестве исполнительного узла применяются электронные схемы, собранные на основе транзисторных ключей и питающиеся от пониженного напряжения 12 Вольт. Но в каждом конкретном приборе схемотехника может отличаться.

После срабатывания фотореле переходит в выключенное состояние, которое сохраняется до наступления темноты. С ее приходом сопротивление проводящей части чувствительного элемента вновь изменяется, что приводит к повторному включению компаратора и подаче управляющего сигнала на исполнительный модуль. Устройство подключает 220 Вольт к осветительной линии и переходит в режим ожидания времени следующего срабатывания.

В этом видеоролике наглядно показано как сделать фотореле своими руками, также мы писали об этом отдельную статью: https://samelectrik. ru/kak-sdelat-fotorele.html. Ознакомьтесь, для лучшего понимания темы:

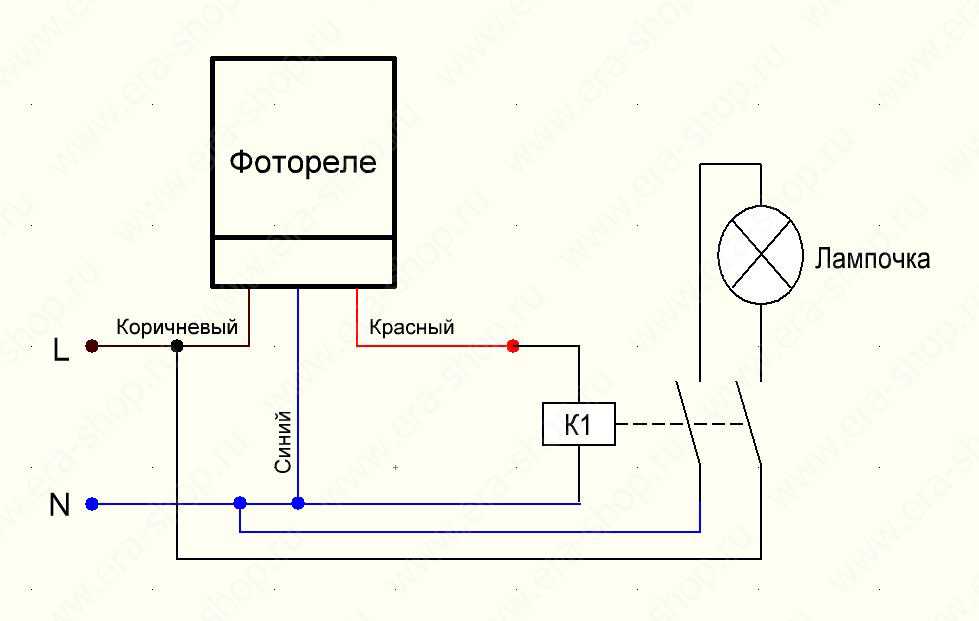

Схемы подключения

Порядок включения фотореле в силовую цепь зависит от конкретных условий его эксплуатации. Известно два варианта подсоединения прибора к действующей электросети:

• через распределительную коробку;
• напрямую в линию нагрузки, защищенную автоматом.

Схема электрическая принципиальная первого из этих подключений ничем не отличается от аналогичного подхода при организации коммутации выключателя света. Фазный провод от фотореле заводится на свободную клемму распределителя, а затем перемычкой переключается на соответствующую ветвь подачи напряжения на осветительный прибор.

Если в однолинейной схеме объекта отсутствует распределительная коробка – устройство подключается напрямую к нулю и фазе. При этом возможны следующие варианты его расключения:

1. На прибор заводится только «фаза», а «ноль» прокладывается в обход.
2. К клеммам фотореле подключаются и нулевой и фазный проводники, используемые в цепи коммутации освещения.

Первый вариант удобен при прокладке новой электрической проводки, когда ее трасса выбирается на свое усмотрение. Применение второго способа оправдано в ситуациях, когда ремонт уже завершен и обустраивать новую линию нежелательно (для этого придется штробить стену). В этом случае провода укладываются в отдельном пластиковом канале, проложенном от прибора контроля света.

Виды реле и их условное обозначение

Порядок монтажа фоточувствительного прибора зависит от типа изделия, выбранного для управления освещением. Перед началом работ важно определиться с тем, какие бывают реле в осветительных цепях, и какое из них оптимально подходит для заявленных целей.

По способу установки различают следующие виды фотореле (перечислены согласно порядку на рисунке ниже):

• Бытовые устройства для крепления на прочной горизонтальной поверхности.
• Модели, устанавливаемые на DIN-рейку в распределительном шкафу (с выносным датчиком).
• Модульные приборы, монтируемые в подъезде многоквартирного дома.

Основное предназначение приборов в модульном исполнении – использование в муниципальных хозяйствах, а также при обслуживании сетей освещения автомагистралей и других объектов. Они устанавливаются в электрощит, что позволяет как подключить нагрузку напрямую, так и подключить освещение через контактор, если мощности фотореле не хватает на предполагаемую нагрузку.

Образцы модульных реле нередко устанавливаются на DIN-рейки в шкафах частных объектов.

По наличию дополнительных опций реле может быть:

• Регулируемое и нерегулируемое, что означает возможность выставления его чувствительности.
• Устройство с таймером, задающим определенное время включения (выключения) света.
• Совмещенным с датчиком движения, срабатывающим при перемещении человека в поле его чувствительности.
• С задержкой времени, программируемой по необходимости.

Регулировка чувствительности и других параметров производится посредством органов, имеющихся на корпусе прибора.

Кроме того, образцы реле контроля освещения отличаются маркой производителя, в соответствии с которой выделяются такие модели как ФР-601 и подобные им. На практике нередко встречаются изделия старых годов выпуска (ФР-2, например). Помимо того, что каждый образец фотореле имеет свое буквенное обозначение – они представляются в схемах в виде условных графических символов (УГО).

Все перечисленные приборы имеют свое условное обозначение на схеме, представленное в виде типовых значков. Обычно это – символ самого чувствительного элемента (резистора, диода или транзистора), с направленными в его сторону стрелками. Несколько иным образом представляется его условное обозначение на плане (в виде квадрата со стрелками).

Независимо от своего предназначения (для светодиодных светильников, например или других целей) перед покупкой фотореле потребуется тщательно изучить их устройство. Это поможет понять, что это такое с технической точки зрения и заметно облегчит их эксплуатацию. Несведущим в технике людям знакомство со всеми тонкостями работы реле позволит разобраться в том, что оно делает при реализации своих функций.

Надеемся, теперь вы знаете, как работает фотореле и для чего предназначено. Если остались вопросы, задавайте их в комментариях под записью!

Материалы по теме:

• Как подключить прожектор к датчику движения и фотореле
• Как выбрать датчик движения для освещения
• Дистанционное управление освещением

Опубликовано 17.07.2019 Обновлено 17.07.2019 Пользователем Александр (администратор)

Автомобильное фотореле

поддерживает направляющие аккумуляторных батарей до 1000 В

Во многих конструкциях решающую роль играет подходящий однофункциональный модульный компонент, функционирующий как интерфейс между двумя разрозненными подсистемами. Одним из таких компонентов является оптопара (другим является преобразователь уровня), поскольку он обеспечивает разумную и часто обязательную гальваническую (омическую) изоляцию через оптический барьер. Эти требования к изоляции в настоящее время быстро растут из-за более высокого напряжения аккумуляторной батареи в полностью аккумуляторных и гибридных электромобилях (BEV и HEV), а также в системах накопления энергии.

В этой ситуации твердотельное фотореле TLX9160T от Toshiba Electronic Devices and Storage Corporation (TAEC) соответствует требованиям автомобиля, связанным с системой управления батареями (BMS), обнаружением замыкания на землю и идентификацией неисправностей механических реле. Это фотореле является твердотельным функциональным эквивалентом базового, нормально разомкнутого (NO), классического однополюсного однонаправленного (SPST) электромеханического реле 1-Form-A (рис. 1) .

С инфракрасным светодиодом, оптически связанным с фото-MOSFET, он может похвастаться высоким выходным напряжением (В _OFF ) не менее 1500 В и может работать от напряжения питания (V _DD ) до 1000 В, обеспечивая совместимость с подавляющим большинством тяговых аккумуляторов. Максимальный прямой ток (I _F ) составляет 30 мА, в то время как ток в открытом состоянии (I _ON ) составляет 50 мА, а ток в выключенном состоянии (I _OFF ) составляет всего 100 нА.

Зависимость от температуры — критический фактор для этих устройств в их целевых приложениях — определена в технической документации на семи страницах, в которой также представлены другие статические и динамические характеристики производительности (рис. 2) .

Чем фотопара (оптопара) отличается от фотореле? Ответ на этот вопрос содержится в часто задаваемых вопросах Toshiba: «Фотопара состоит из светодиода на входе и фотодетектора на выходе, объединенных внутри, а оптопара зависит от типа фотодетектора на выходе. Его основные разновидности включают фотопару с транзисторным выходом, фотопару с ИС-выходом, фотопару с симисторным выходом и фотопару с выходом полевого МОП-транзистора (называемую «фотореле»)».0005 (рис. 3) .

Их ответ на часто задаваемые вопросы продолжается: «Фотореле — это устройство с двумя полевыми МОП-транзисторами, подключенными к общему истоку на выходном каскаде, с функциональностью, аналогичной механическому реле или свинцовому реле. Поскольку полевые МОП-транзисторы имеют линейные выходные характеристики в своих вольтамперных характеристиках, это устройство отличается тем, что оно может функционировать не только как простой переключатель, но и переключать аналоговые сигналы».

При напряжениях, поддерживаемых этим фотореле, стандарты являются строгими, и соблюдение их требует особого внимания к деталям. Модифицированный корпус SO16L-T изготовлен из полимерного материала группы материалов IEC60664-1, который имеет сравнительный индекс отслеживания (CTI) более 600. Кроме того, TLX9160T имеет на четыре контакта меньше (контакты с 11 по 14 удалены из стандартного корпуса SO16L) для соблюдения требований по размещению.

Изделие имеет путь утечки не менее 5 мм у детектора, что обеспечивает его совместимость с напряжением питания до 1000 В (степень загрязнения 2) согласно IEC60664-1. В результате напряжение изоляции (B _VS ) составляет 5000 В _{действующее значение} (минимум), а внутренние пути утечки и воздушные зазоры составляют 8 мм.

Устройство полностью соответствует стандарту AEC-Q101 с рабочей температурой (T _{опр ​​}) от -40 до +125°С. В дополнение к техническому описанию, 12-страничная заметка по применению «Применение автомобильных высоковольтных фотореле и выдерживаемое напряжение» содержит полезную информацию.

Toshiba выпускает фотореле на 100 В для промышленного оборудования для промышленного оборудования Business Wire

Содержание статьи

ТОКИО — Toshiba Electronic Devices & Storage Corporation («Toshiba») выпустила «TLP241B», сильноточное фотореле в корпусе DIP4 для промышленного оборудования, такого как программируемые логические контроллеры и интерфейсы ввода-вывода. Образцы и объемы производства доступны уже сейчас.

Объявление 2

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

ЭТО КОНТЕНТ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ ПОДПИСЧИКОВ

Подпишитесь сейчас, чтобы читать последние новости в вашем городе и по всей Канаде.

• Неограниченный онлайн-доступ к статьям со всей Канады с одной учетной записи
• Получите эксклюзивный доступ к National Post ePaper, электронной копии печатного издания, которым вы можете делиться, загружать и комментировать
• Наслаждайтесь идеями и секретами анализ сцен от наших отмеченных наградами журналистов
• Поддержите местных журналистов и новое поколение журналистов
• Ежедневные головоломки, включая кроссворд New York Times

ПОДПИСАТЬСЯ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ СТАТЕЙ

Подпишитесь сейчас, чтобы читать последние новости в вашем городе и по всей Канаде.

• Неограниченный онлайн-доступ к статьям со всей Канады с одной учетной записи
• Получите эксклюзивный доступ к National Post ePaper, электронной копии печатного издания, которым вы можете делиться, загружать и комментировать
• Наслаждайтесь идеями и секретами разбор сцен от наших титулованных журналистов
• Поддержите местных журналистов и новое поколение журналистов
• Ежедневные загадки, включая кроссворд New York Times

ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ РАЗБЛОКИРОВАТЬ БОЛЬШЕ СТАТЕЙ

Создайте учетную запись или войдите, чтобы продолжить чтение.

• Доступ к статьям со всей Канады с помощью одной учетной записи
• Делитесь своими мыслями и присоединяйтесь к обсуждению в комментариях
• Получайте дополнительные статьи в месяц
• Получайте обновления по электронной почте от любимых авторов

Нет учетной записи? Создать учетную запись

или

Посмотреть больше предложений

Содержание статьи

TLP241B имеет встроенный полевой МОП-транзистор на основе процесса U-MOS последнего поколения от Toshiba. В TLP241B выходное напряжение на клеммах в выключенном состоянии увеличено до 100 В, что на 150 % лучше, чем 40 В текущего TLP241A. Он размещен в универсальном корпусе DIP4 и является первым в отрасли продуктом в корпусе ^[1] DIP4, обеспечивающим выходное напряжение на клеммах 100 В в выключенном состоянии, ток 2 А во включенном состоянии и напряжение изоляции 5 кВ. Это расширение рейтинга охватывает множество приложений.

Приносим свои извинения, но это видео не удалось загрузить.

Попробуйте обновить браузер или
нажмите здесь, чтобы посмотреть другие видео от нашей команды.

Toshiba выпускает фотореле высокого напряжения 100 В для промышленного оборудования Вернуться к видео

TLP241B может заменить контактное механическое реле 1-Form-A. В отличие от механических реле, TLP241B не имеет подвижных контактов, которые могут выйти из строя. Его функция привода с низким током также увеличивает срок службы продукта. Другими преимуществами являются быстрое время отклика и экономия места на печатной плате за счет меньшего размера корпуса.

Financial Post Top Stories

Подпишитесь на получение ежедневных главных новостей от Financial Post, подразделения Postmedia Network Inc.

Адрес электронной почты

Postmedia Network Inc. Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части наших электронных писем или любого информационного бюллетеня. Постмедиа Сеть Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Содержание артикула

Поскольку максимальная рабочая температура составляет 110 ℃, легче получить расчетные температурные пределы оборудования.

Применения

– Промышленное оборудование (программируемые логические контроллеры, интерфейсы ввода-вывода и различные датчики и т. д.)
– Системы автоматизации зданий (отопление, вентиляция и кондиционирование воздуха (HVAC), термостаты и т. д.)
– Замена механических реле (система от 24 до 48 В переменного тока, система от 24 до 100 В постоянного тока)

Особенности

– Высокий номинальный ток в состоянии ВКЛ.: I _ВКЛ. = 2 А, I _ВКЛ. = 6 А (импульсный)
– Номинальное напряжение на выходных клеммах в состоянии ВЫКЛ.: В _{ВЫКЛ. Номинальная рабочая температура: T opr max=110℃
– Пакет DIP4 общего назначения с опцией «крыло чайки» (SMT) доступен}

Основные характеристики

80187

Сопротивление во включенном состоянии R _ВКЛ тип. (mΩ)

25℃)
Part number		TLP241B
Package		DIP4
Absolute maximum ratings	OFF-state output terminal voltage V OFF (V )	100
	Ток в открытом состоянии I ВКЛ (A)	2,0
	ON-state current (pulsed) I ONP (A)	6. 0
	Operating temperature T opr (℃)	-40 to 110
Связанные электрические характеристики	Ток триггерного светодиода I FT макс. (мА)	3 3
	110
	ON-state resistance R ON max (mΩ)	200
Electrical characteristics	Output capacitance C OFF typ . (пФ)	300
Характеристики переключения	Turn-on time t ON max (ms)	3
	Turn-off time t OFF max (ms)	0. 5
Sample Check и доступность		Купить в Интернете

Примечание:
[1] Среди корпусных фотореле DIP4 по состоянию на 4 февраля 2021 г., опрос Toshiba.

Перейдите по ссылке ниже, чтобы узнать больше.
TLP241B
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TLP241B

Перейдите по ссылке ниже, чтобы узнать больше о линейке оптических устройств Toshiba.
Фотореле (выход MOSFET)
https://toshiba.semicon-storage.com/ap-en/semiconductor/product/optoelectronics/photorelay-mosfet-output.html

Объявление 3

История продолжается ниже

Это объявление имеет еще не загружен, но ваша статья продолжается ниже.

Содержание статьи

Чтобы проверить наличие новых продуктов у онлайн-дистрибьюторов, посетите:
TLP241B
https://toshiba. semicon-storage.com/ap-en/semiconductor/where-to-buy/stockcheck.TLP241B.html

Для запросов клиентов:
Отдел продаж и маркетинга оптоэлектронных устройств
Тел.: +81-3-3457-3431
https://toshiba.semicon-storage.com/ap-en/contact.html

*Названия компаний, продукция имена и названия служб могут быть товарными знаками соответствующих компаний.

*Информация в этом документе, включая цены и спецификации продуктов, содержание услуг и контактную информацию, актуальна на дату объявления, но может быть изменена без предварительного уведомления.

О Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation сочетает в себе энергию новой компании с мудростью опыта. Став независимой компанией в июле 2017 года, компания заняла свое место среди ведущих производителей устройств общего назначения и предлагает своим клиентам и деловым партнерам выдающиеся решения в области дискретных полупроводников, системных БИС и жестких дисков.

24 000 сотрудников по всему миру разделяют стремление максимизировать ценность своей продукции и делают упор на тесное сотрудничество с клиентами для содействия совместному созданию ценности и новых рынков. Компания надеется увеличить годовой объем продаж, который в настоящее время превышает 750 миллиардов иен (6,8 миллиарда долларов США), и внести свой вклад в лучшее будущее для людей во всем мире.
Узнайте больше о Toshiba Electronic Devices & Storage Corporation по адресу https://toshiba.semicon-storage.com/ap-en/top.html

Посмотреть исходную версию на сайте businesswire.com: https://www.businesswire.com/news/home/20210204005495/en/

Контакты

Справки для СМИ:
Чиаки Нагасава

3 Отдел цифрового маркетинга Devices & Storage Corporation
Тел.: +81-3-3457-4963
[email protected]

Поделитесь этой статьей в своей социальной сети

Актуальное
