Лазерный уровень - устройство и принцип работы

Содержание:
Самовыравнивающийся лазерный уровень: управление и настройка
Проекция линии горизонта
Проекция вертикали
Проекция креста
Проекция точки
Построение криволинейных проекций

О преимуществах использования этого инструмента долго рассуждать не приходится – самовыравнивающийся лазерный уровень в этом деле вне конкуренции.

Вряд ли получится найти хотя бы одну разновидность строительных работ, в которой его невозможно было бы применить. Но вести разговор в этой статье мы будем не об этом банальном вопросе – речь пойдет о практическом использовании лазерного инструмента.

Вместе с сайтом stroisovety.org мы подробно рассмотрим возможности этого устройства и их практическое применение.

Современный строительный лазерный уровень является довольно сложным и многофункциональным инструментом, с помощью которого можно производить как контроль уже готовых конструкций, так и разметку в процессе их создания.

Для этих целей разработчиками предусмотрено достаточно много всевозможных функций. Самые распространенные и наиболее применяемые из них – это проекция горизонта, вертикали, креста и точки.

Именно практическое применение этих функций мы и рассмотрим.

Самовыравнивающийся лазерный уровень фото

Самовыравнивающийся лазерный уровень: управление и настройка

Как правило, большинство лазерных уровней изготавливается с простой системой управления – максимум, что вы найдете на этом инструменте, это две кнопки, фиксатор системы нивелирования и пару пузырьковых уровней для предварительной его установки.

Одна из кнопок является обыкновенным выключателем, а вторая последовательным переключателем режимов.

Фиксатор нивелира необходим при переноске прибора и его хранении в нерабочем состоянии – дело в том, что к нему подключены тончайшие проводки, которые от частых и сильных качаний устройства нивелирования могут быстро порваться, и тогда уровень можно выбрасывать. Пользоваться этим фиксатором в ваших же интересах.

Штатив для лазерного уровня фото

Но вернемся к настройке прибора – здесь все просто. Уровень устанавливается на штатив, потом с помощью двух пузырьков уровня выполняется его предварительное нивелирование. Только после этого можно отпускать фиксатор и включать аппарат в работу.

Все дальнейшие настройки проекции луча относительно вертикального и горизонтального уровня выполняются автоматически.

Единственное, что может понадобится сделать, так это отрегулировать высоту луча в удобное для работы положение – для этих целей штатив лазерного уровня снабжен выдвижной рейкой, управление которой осуществляется ручным воротком.

Как пользоваться лазерным уровнем

Эта функция, пожалуй, одна из самых применяемых в области строительства и ремонта – проекция горизонтального лазерного луча позволяет производить контроль и разметку при изготовлении практически любых потолочных и настенных конструкций, монтаже стяжки пола и даже установки большинства предметов быта в уже готовой квартире.

Как работать с лазерным уровнем

Пользоваться этой проекцией довольно просто – если позволяет высота необходимой разметки, то луч наводится непосредственно на метку и уже относительно проекции производится либо контроль готовых конструкций, либо необходимые построения.

В большинстве случаев все современные лазерные нивелиры способны проецировать луч с разверткой от 180 до 360˚ Если высоты проекции луча недостаточно, то его перенос на нужный уровень производится с помощью рулетки – как правило, на каждую плоскость достаточно установить всего две точки, после чего соединить их прямой линией.

Лазерный уровень профессиональный фото

Отдельно хочется упомянуть о построении параллельных линий – имея под рукой лазерный нивелир, построить их не составляет никакого труда.

Здесь можно пойти двумя путями: в первом случае параллели можно построить с помощью рулетки, перенеся проекцию луча и отложив от него равное расстояние в нескольких точках или же сразу разметить необходимое расстояние между линиями рулеткой и впоследствии спроецировать на них поочередно луч. Кстати, такими способами можно размечать и контролировать параллели, как в горизонтальной плоскости, так и в вертикальной.

Работа с лазерным уровнем

Проекция вертикали

В принципе, об этой проекции лазерного луча много говорить не придется – все выполняется практически точно так же, как и при работе с горизонтальной проекцией. Единственное различие заключается в том, что в большинстве случаев прибегать к помощи рулетки не приходится.

Развертка проекции вертикали в 360˚ позволяет монтировать всевозможные перегородки без помощи других приспособлений. Уровень достаточно установить должным образом и на всех стенах сразу луч отобразит плоскость будущей перегородки.

Как пользоваться лазерным нивелиром фото

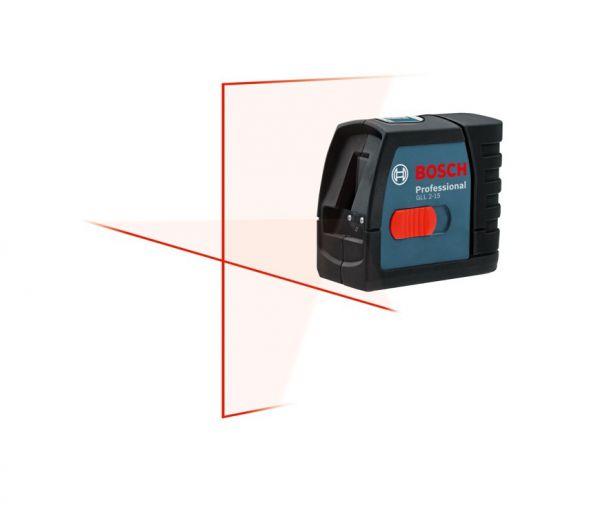

Проекция креста

Два пересеченных под углом 90˚ луча образуют некое подобие координатных осей, которые можно спроецировать как на пол, так и на потолок и стены. Эта функция лазерного уровня позволяет пользоваться ним при построении симметричных конструкций.

Удобство этой проекции переоценить сложно – она полностью избавляет монтажника от необходимости расчерчивать контуры будущей конструкции. По размеченным точкам (естественно, при знании законов геометрии) можно построить практически любую фигуру.

Как работать с лазерным уровнем фото

Проекция точки

Эта функция лазерного уровня имеется не во всех подобных устройствах – она узко специализирована и используется в качестве отвеса.

Прибор проецирует точку в две плоскости (на пол и потолок), позволяя таким образом переносить местоположение необходимых отметок с одной поверхности на другую.

Проекция точки окажется незаменимой для тех людей, которые не в состоянии визуально перевернуть мир вверх тормашками и выполнять построения непосредственно на потолке. В данном случае размеченный на полу рисунок может быть с легкостью перенесен на потолок.

Построение криволинейных проекций

Для построения и контроля несимметричных или расположенных не под углом 90˚ плоскостей практически каждый профессиональный лазерный уровень оснащен градуированной шкалой, которая, как правило, располагается в нижней части у основания уровня. В некоторых моделях эта шкала может быть нанесена на штатив – это не очень удобно и необходимо учесть при выборе лазерного нивелира.

Строительный уровень лазерный фото

По сути, выполняя разметку таких линий и плоскостей, исходя из одного центра установки прибора, можно разграничить любую плоскость на сегменты – при использовании разного рода проекций это намного упрощает процесс разметки, особенно, если речь идет о монтаже потолочных конструкций сложной формы. При работе лазерным уровнем в таком режиме нивелирующее устройство фиксируется защелкой.

Как видите, возможности современного лазерного уровня практически неисчерпаемы – можно сказать, что это универсальный контрольно-измерительный прибор, единственным недостатком которого является неспособность проецировать линии при ярком освещении. На улице ним пользоваться довольно проблематично. Но и это считается поправимым делом – существует специальный сигнализатор, чем-то напоминающий электронную линейку, с множеством загорающихся лампочек, которые сообщают о положении луча.

Автор статьи Михаил Корнеев

Как выбрать лазерный уровень для строительства дома

Без ровных фундамента и стен, пола и потолка здание выйдет непрочным и кособоким. Современные технологии предлагают для этих целей линейку эффективных и удобных в использовании приборов – лазерных уровней и нивелиров.

Отвесы, уровни, нивелиры – эволюция решений

Инструменты для выравнивания горизонтали и вертикали при ремонте и строительстве незаменимы. Даже если у вас идеальный глазомер. Большинство из них незамысловатой конструкции и принципа действия.

«Дедовский» способ – отвес, состоящий из нити с прикрепленным к ней грузиком. Он до сих пор выручает, если под рукой нет строительного уровня.

В силу объективно и повсеместно существующей гравитации, он позволял контролировать ровность стен, сборку мебели под заданными углами, кладку плитки – любую процедуру, требующую юстировки (выравнивания поверхностей). Беда в том, что отвес дает серьезные погрешности.

Пузырьковый уровень призван образовывать ровные линии на плоскости, задавать нужные наклон и угол.

В нем есть ампула с воздухом, частично заполненная жидкостью (бывают водяные, спиртовые, масляные модели) в металлической форме. На ампуле есть риски, если ровно, пузырек останавливается посередине.

Погрешность указана в паспорте изделия, на практике все сильно зависит от качества сборки прибора  и навыков замерщиков.

Лазерным уровнем тоже можно промахнуться на 10-15 мм на нескольких метрах. Но здесь проблема не в инструменте, а в человеческом факторе.

Лазерный уровень или нивелир – формально это разные устройства.

Первый определяет отклонения поверхности от горизонтали или вертикали, нивелир определяет разности высот между несколькими точками относительно условно выбранного уровня (горизонта).

Фактически уровень и нивелир выполняют одни задачи: визуально проецируют на поверхности или строительные конструкции точки, линии, плоскости, расположенные вертикально, горизонтально или под нужным углом.

Проще говоря, производя лазерным уровнем точные замеры и контролируя все перепады высот и разницу углов, вы избегаете неровных стен, косого фундамента, криво врезанных окон и так далее.

Устройство и принцип работы лазерного уровня

При всем многообразии моделей лазерный уровень состоит из нескольких конструктивных элементов и механизмов. Во-первых, это сам корпус прибора, прочный и герметичный, защищающий начинку от механических повреждений, влаги и пыли. Структура уровня следующая:

  1. Источник светового излучения в виде мощных светодиодов. Они и образуется лазерный луч.
  2. Оптическая система, состоящая из линз и призм для фокусировки.
  3. Установочный механизм, снабженный штативом, регулировочными винтами, треногой.
  4. Система электропитания. Как правило, бытовые модели работают на батарейках; профессиональные устройства снабжены никель-кадмиевыми аккумуляторами, за счет которых они способны непрерывно работать в течение 10 часов.
  5. Панель управления, состоящая из нескольких кнопок, каждая из которых выполняет определенную функцию, и индикаторов, сообщающих, например, об уровне зарядки прибора.

Луч хорошо видно на расстоянии до нескольких десятков метров. Отдельные модели, оборудованные призмами, превращают поток света в линию, которая четко видна на стене, потолке или другой плоскости.

Использование лазерного уровня или нивелира дает преимущества, которых лишены его механические «коллеги»:

  • Высокая точность измерений и разметки. Для всех моделей погрешность не превышает 1 мм на метр.
  • Быстрая подготовка к работе. Лазерное устройство позволяет избежать длительных настроек, а охватывать может большие участки ремонта или строительства. Прибор сам производит все измерения.
  • Простота эксплуатации. Потребность в специальной квалификации работника отсутствует – достаточно ознакомиться с мануалом.
  • Возможность обходиться собственными силами. Тогда как при работе с отвесом или пузырьковым уровнем часто требуется помощник.
  • Экономит время. Лазерная линия или точка на рабочей поверхности видна очень четко, нет необходимости прорисовывать метки – можно сразу класть ламинат, возводить опалубку или штукатурить стену. Сберегается от 40 до 60 % времени на разметку.

Разновидности лазерных уровней

В зависимости от конструкции все лазерные уровни можно разделить на четыре группы:

  • Точечные. Самые простые модели, могут выстраивать точки и более ничего. Такие используются дома при ремонте: с их помощью удобно размечать места для крепления полок, семейных портретов, можно применить при поклейке обоев.
  • Линейные (или кросслайнеры). Проецируют линии на поверхности, поэтому их еще называют построителями плоскостей. С их помощью можно разметить сразу потолок, пол и стены, создав, таким образом, единое рабочее пространство. Это удобно, когда задействованы несколько человек. Кросслайнеры – это уже профессиональные приборы и могут применяться практически на всех этапах ремонта или строительства. Сильно помогают при отделочных работах с гипсокартоном, плиткой и другими материалами.
  • Ротационные. Способны проецировать лучи в диапазоне 360 градусов (для линейных предел – 180). Это позволяет сразу разметить большую площадь, что актуально при работе на открытых строительных площадках.
  • Комбинированные. Самые дорогостоящие приборы, поскольку универсальны и обладают дополнительными функциями.

Как выбирать лазерный уровень?

Выбор конкретной модели определяется функционалом, необходимым покупателю. Нет смысла переплачивать за ненужные опции. Мы предлагаем ориентироваться на следующие характеристики:

  • Точность измерений. Самые точные приборы дают погрешность в 0,1 – 0,2 мм на метр и используются профессиональными строителями на больших расстояниях, где отклонение в сантиметр может стать критичным и привести к ЧП. Для домашних отделочных работ достаточно уровня с погрешностью 0,3 – 0,8 мм на метр.
  • Температурный диапазон. Здесь все просто: если предполагается работа в холодное время года, то нужно рассмотреть возможность приобретения модели с диапазоном, захватывающим отрицательную температуру: от -10 до + 40 градусов. В обычных условиях диапазона от +5 до +40 градусов вполне хватит.
  • Дальность луча. Для работы в помещениях достаточно уровня, бьющего на расстояние до 50 метров. Приборы сверх этого показателя дороже и используются на больших площадях и объектах.
  • Цвет луча. На уровнях есть два вида лазеров: красный и зеленый. Устройства с красным лучом наиболее распространенные. Зеленый луч – вариант подороже, более энергоемкий и работает только при плюсовой температуре, но зеленая проекция видна намного лучше красной. Можно выбрать модель, способную выдавать два луча – делать разметку будет удобней.
  • Функциональность. Некоторые модели снабжены дополнительными функциями и помимо собственно замеров, они могут: самовыравниваться (некорректно установленное устройство подает сигнал об этом либо, при отклонении от правильного положения менее чем на 3-4 градуса, сам выходит на горизонт), самоотключаться в целях экономии заряда или батареи. В комплект иных моделей входит также дальномер, позволяющий измерять лазерным лучом длину.
  • Крепление. Есть два типа: к штативу или к держателю. Этот параметр не принципиален, поскольку многие модели допускают использование переходников.

Преимущества лазерных уровней и нивелиров перед их предшественниками очевидны: быстрее, удобнее, точнее. Минус один – стоит это удовольствие существенно дороже пузырьковых приспособлений, но если работы много и она регулярна, то этот недостаток отходит на второй план.

Лазерный уровень

Практически все, кто занимался или занимается ремонтом, сталкивались с проблемой измерения уровня наклона плоскостей. А учитывая тот факт, что в современных домах ровных стен практически не бывает, любые отделочные или строительные работы превращаются в настоящий кошмар.

Всем нам известен «пузырьковый» уровень. Бесспорно, он точный, компактный и стоит дешево. Но, к примеру, держать его одной рукой, а другой подгонять громоздкий настенный шкаф — немного накладно. К тому же, он обладает неприятным свойством сдвигаться в самый неподходящий момент.

Тут к нам на выручку приходят современные технологии – лазерный уровень. Такой нивелир имеет ряд особенностей, делающих его столь популярным: он точен, компактен, стабилен и обладает широким спектром применения. С его помощью можно прокладывать профиля для навесных потолков или контролировать уровень заливаемого фундамента.

Принцип работы лазерного нивелира состоит в проецировании лазерного луча на поверхность в виде линии или точки. Внутри коробки уровня располагается светодиодное оборудование, излучающее световой поток. При помощи призмы, поток формируется в лазерный луч, образуя на выходе видимую линию. Она и служит ориентиром для выполнения последующих работ.

Существует два типа лазерных уровней: статичный и ротационный. Они имеют немного разную сферу использования, но это не значит, что для стяжки пола и укладки плитки нужны разные нивелиры.

  • Статичный (позиционный) уровень. Такой уровень имеет в наличии два источника света, которые проецируют лучи на перпендикулярно расположенные призмы. В результате образуются две, постоянно видимые плоскости, пересекающиеся в форме «+». При использовании более трех светодиодов, появляется возможность проецировать большее количество плоскостей, что является неоценимым достоинством при работе с множественными объектами. Помимо этого, чем больше плоскостей – тем больше рук могут заниматься ремонтом или строительством. В последнее время, позиционные уровни стали снабжать «лазерными отвесами»: это дополнительные светодиоды, с помощью которых можно направить луч одновременно на потолок и пол.
  • Ротационный уровень. Эта машина работает по принципу «кручу-верчу, выровнять хочу!»: лазер крепится к валу электродвигателя, вращаясь на 360о. Отличием от позиционного нивелира, помимо динамичного светодиода, является использование вместо призмы фокусирующей линзы. В итоге, вместо лазерной плоскости, глазу видна лишь небольшая точка. Но при включении образуется непрерывная линия, по всей площади комнаты или рабочей области. Ротационный уровень идеально подходит для выравнивания потолков, разметки области поклейки обоев.

Не стоит забывать, что лазерный уровень не всемогущий – просто приткнув его где-нибудь, удовлетворительный результат не гарантируется. Для получения корректного уровня, необходимо провести выравнивание аппарата.

В зависимости от модели, производится это либо вручную, либо автоматически. Для ручной регулировки уровня используются специальные ползунки и пузырьковые колбы со шкалами.

Этот процесс требует максимальной концентрации и выдержки, так как даже при идеальных, на первый взгляд, показаниях ручного уровня, нивелир может начать рисовать «синусоиду» на стене.

Для более точной настройки используется механизм самовыравнивания: при сдвигах, уровень производит калибровку и возвращает лазер в исходное положение.

Весьма полезная функция, но при соблюдении одного условия – угол отклонения не должен превышать 5-7о. В противном случае, лазерный уровень громко объявит, что работать не хочет.

Чтобы «уговорить» его продолжить создавать линии, необходимо просто провести ручное выравнивание.

Область применения лазерных нивелиров

Как уже говорилось выше, спектр услуг, предоставляемых уровнем необычайно широк. Его можно использовать как в помещении, так и для внешних работ. А при наличии специальных устройств (штативов, подвесок или настенных штанг) с помощью нивелира можно выровнять практически всё.

Важно знать: так как нивелир использует лазер, уровень его видимости внутри или снаружи помещения будет разным. Также на качество луча влияет эффективное расстояние видимости. Обычно, для полупрофессиональных нивелиров оно составляет от 15 до 25 метров и зависит от мощности лазера.

Но, каким бы мощным не был аппарат, на улице эффективная дальность лазера неумолимо снижается. В таком случае используется детектор. Он обладает способностью определять местонахождение лазера, даже тогда, когда он не виден человеческому взгляду.

При работе с крупногабаритными объектами (от 30 метров), крайне рекомендуется использование детектора.

При выборе лазерного уровня стоит обратить внимание на следующие его характеристики:

Фирма изготовитель. Нежелательно приобретать нивелиры у непроверенных изготовителей. Качество их измерений, скорее всего, оставляет желать лучшего, да и деньги на ветер пускать не хочется. К примеру, лазерные нивелиры «BOSCH» пользуются заслуженной популярностью, как у «любителей» так и профессионалов.

Класс безопасности лазера. Всего классов безопасности четыре. В основном, полупрофессиональные нивелиры обозначаются цифрой «2» — безопасны, при кратком воздействии. Конечно, долго рассматривать лазер ни в коем случае нельзя.

В более мощных уровнях, с дистанцией работы до 100 и более метров, используются лазеры класса «3» — опасны для зрения. Но, вне зависимости, от класса, необходимо использовать защитные очки, предоставляемые в комплекте с нивелиром.

Некоторые модели таких очков спроектированы на усиление видимости самого луча.

Рабочая погрешность. Один из ключевых критериев выбора лазерного уровня, определяющий расстояние «промаха» лазера. В бюджетных моделях нивелиров, он не должен превышать 1мм. А в профессиональных – не более 1см.

Рабочий диапазон. Расстояние, на котором уровень гарантирует погрешность, не превышающую максимальную указанную.

Тип корпуса. Для работы вне помещений, корпус нивелира должен быть герметичным и ударостойким. Работы иногда приходится проводить в условиях повышенной влажности, а внутри прибора находятся довольно хрупкие детали.

Что по поводу стоимости, то качественный лазерный уровень купить можно за 150$. Следует помнить, что покупать нивелиры, как и остальную технику, следует только в официальных магазинах.

Лазерные нивелиры: принцип действия

Несмотря на довольно высокую цену, лазерный нивелир уверенно занимает первое место по популярности среди прочих построителей плоскостей. Он становится стандартом де-факто для широкого спектра задач по измерению и разметке как на открытом пространстве, так и в помещениях.

В последнее время производители наполнили рынок бытовыми лазерными нивелирами, стоимость которых оказалось вполне приемлемой. Так прибор, который раньше относился к профессиональному классу, появился и в «арсенале» многих домашних мастеров, где был оценен по заслугам.

Как же устроен лазерный нивелир? Сфокусированный с помощью оптической системы лазерный луч позволяет проецировать на объект точку или линию.  В зависимости от типа оптической системы и количества светодиодов и различают два основных вида лазерных нивелиров.

Призменные лазерные нивелиры имеют боле привлекательную цену и отличаются высокой надежностью. Секрет подобного сочетания прост: их конструкция не предусматривает движущихся элементов. Другими словами, ломаться там нечему.

В призменных лазерных нивелирах свет одного или нескольких светодиодов преобразуется с помощью призмы в плоскость. Угол развертки при этом составляет около 120 градусов.

Как правило, нивелиры этого типа оснащаются двумя призмами, которые проецируют две перпендикулярно пересекающиеся плоскости – вертикальную и горизонтальную. Несмотря на простоту конструкции, такого прибора с лихвой хватает для выполнения всех основных работ: выравнивания стен, пола и потолка.

Но для сложных задач этого бывает недостаточно, и многие лазерные нивелиры имеют множество призм, проецируя три и более лучей, а также несколько точек на окружающие поверхности. Такие модели удобно использовать при сверлении точных отверстий в потолке, а также при прокладке лазерных коммуникаций.

Существенный недостаток призменных нивелиров – небольшая дальность действия.

Простая конструкция оптической системы не позволяет увидеть лазерный луч на значительном расстоянии, поэтому при работе используются детекторы-приемники излучения.

К сожалению, даже с применением всех вспомогательных средств, максимальная дальность работы  призменного лазерного нивелира составляет около 100 м. Поэтому эти аппараты используются преимущественно внутри помещений.

Ротационные лазерные нивелиры, в отличие от призменных, имеют сложную конструкцию. Лазерная плоскость в них проецируется за счет вращения светодиода.

По дальности действия эти устройства значительно превосходят призменные нивелиры: невооруженным глазом луч лазера можно заметить на расстоянии от 200 до 500 м от прибора.

При использовании детектора дальность некоторых моделей возрастает до одного километра!

Угол развертки ротационного лазерного нивелира – 360 градусов, то есть, он способен охватить всё окружающее пространство. Один прибор может использоваться сразу несколькими рабочими. При необходимости размер проецируемой черты можно изменить, уменьшив угол охвата в настройках прибора. В таком режиме удобно выравнивать дверные и оконные проемы, узкие стены и т.п.

Помимо типа оптического механизма, лазерные нивелиры различаются наличием дополнительных функций, облегчающих работу.  Например, большинство современных моделей, кроме бюджетных вариантов, оснащаются функцией самовыравнивания.

Если объяснить простым языком, это означает, что для того, чтобы начать работать с прибором, вам достаточно приблизительно выставить его по горизонту, а точное выравнивание выполнит автоматика. В зависимости от модели,  угол наклона, в пределах которого нивелир сможет «сориентироваться», будет разным.

Как правило, максимальное отклонение от горизонта для большинства моделей составляет 5 градусов.

Существуют две принципиальные системы самовыравнивания нивелиров: электронная и демпферная. Последняя наиболее распространена и пользуется популярностью из-за более высокой скорости выравнивания лазерного луча.

Другая полезная функция лазерного нивелира – блокировка системы автовыравнивания. Она пригодится, когда требуется провести наклонную плоскость (например, для декоративной отделки стены). Вы можете заблокировать демпфер и наклонить нивелир на нужный угол. Существуют модели, в которых луч можно наклонять, не меняя положения прибора.

Питание нивелира – ещё один важный момент, который необходимо учитывать при выборе инструмента. Извечный вопрос – батарейки или аккумуляторы? Здесь каждый выбирает то, что ему удобней.

Устройства, работающие от батареек (при условии, что это хорошие батарейки), по времени действия превосходят своих аккумуляторных собратьев. В то же время, аккумуляторные модели могут работать от сети во время подзарядки.

Чтобы продлить время работы прибора, можно отключить те лучи, которые вы не используете.

Корпуса лазерных нивелиров выполняются из пластика или металла.

В случае, если работать планируется в сложных условиях, нелишним будет узнать класс защищенности прибора от агрессивных воздействий окружающей среды.

  Например, класс IP54 или  IP66 гарантирует, что нивелир не боится пыли и влаги. Специальные резиновые вставки в корпус, встречающиеся на многих моделях, предохранят прибор при случайном падении.

В комплект поставки лазерного нивелира могут входить очки, защищающие глаза от попадания луча, мишень и детектор для увеличения дальности действия и штатив, расширяющий область использования прибора. Большинство современных лазерных нивелиров продается в фирменном кейсе для транспортировки прибора и аксессуаров.

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность. Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта.

Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях.

Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект.

Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания.

Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим.

Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы). Работать с лазерными устройствами лучше в защитных очках.

Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный.

Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира.

Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров.

С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного.

Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней.

К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив.

Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

Для чего применяется и по какому принципу работает лазерный уровень

Опубликовано admin в Пт, 02/10/2017 — 08:43

Лазерный уровень (или нивелир) является оптическим электромеханическим устройством, при помощи которого на строительной площадке проводится измерение расстояния, площади, ширины и высоты различных вертикальных, горизонтальных или наклонных поверхностей. Также прибор подходит для измерения прямых углов.

Он визуально проецирует на любые поверхности и конструкции точки, линии или плоскости, которые имеют горизонтальное или вертикальное положение. Угол такой линии может устанавливаться в индивидуальном порядке. В создании точных замеров при помощи лазера и состоит принцип работы лазерного уровня.

Этот прибор позволяет получать точные замеры и избежать возникновения ошибок при проведении ремонтных, отделочных, реставрационных, монтажных или строительных работ.

Устройство и принцип работы лазерного уровня, а также разновидности таких приборов

Чтобы понять, что такое лазерный уровень, стоит определить разновидности подобных устройств и особенности их конструкции. Наиболее популярными считаются такие типы лазерных уровней, как:

  • Дальномер (лазерная рулетка или нивелир). Этот построитель обладает простой конструкцией, а дальность его составляет около 100 метров.
  • Статические построители линий (мультипризменное устройство или кросслайнер) и осей (точечный лазер, указатель).
  • Ротационные построители (нивелир, многопризменный прибор) для работы со строящимися плоскостями.

Такой прибор позволяет при помощи лазера получать ровную разметку под нужным углом, чтобы создать надежную поверхность при укладывании плитки, а также напольных или других покрытий. Определив, для чего нужен лазерный уровень, стоит узнать о преимуществах его использования, среди которых выделяются такие:

  • Прибор дает возможность выполнять измерения и проводить разметку с высочайшей точностью;
  • Такое устройство не требует сложной подготовки к работе и особой квалификации мастера, так как оно характеризуется удобством в эксплуатации;
  • Прибор может устанавливать линии, точки или проекции плоскостей для обширных участков;
  • Нивелир заменяет множество других измерительных устройств и сокращает время проведения разметочных операций практически на шестьдесят процентов.

На сайте компании Laserliner вы найдете большой перечень лазерных уровней разных видов по лучшим ценам и с доставкой в любую точку Украины.

Лазерный уровень (или нивелир) является оптическим электромеханическим устройством, при помощи которого на строительной площадке проводится измерение расстояния, площади, ширины и высоты различных вертикальных, горизонтальных или наклонных поверхностей. Также прибор подходит для измерения прямых углов.

Он визуально проецирует на любые поверхности и конструкции точки, линии или плоскости, которые имеют горизонтальное или вертикальное положение.

Лазерные уровни. Виды и устройство. Применение и как выбрать

При строительстве дома всегда требуются измерительные инструменты и приборы для определения вертикали и горизонтали. Домашние мастера часто натягивают шнуры, устанавливают самодельные отвесы в виде нити с гайкой.

Таких самодельных уровней для строительства дома, крыши или стен существует большое количество. Наиболее современными устройствами для выполнения разметки на потолках и стенах являются лазерные уровни.

Они способны точно определить необходимые размеры, прямые углы для правильного измерения угла наклона.

Лазерный уровень является устройством, действующим на основе лазерных диодов, испускающих мощный световой луч, называемый лазером. В первое время после изобретения лазера, он использовался в оборонной промышленности, а затем в других отраслях и в строительстве.

Устройство и принцип работы

Разновидности лазерных строительных уровней отличаются большим разнообразием, однако основные элементы у них одни и те же, и действуют по одному принципу.

Устройство лазерного уровня состоит из:

  • Лазерный диод.
  • Система оптики.
  • Механизм установки и самовыравнивания.
  • Источник тока.
  • Органы управления.
  • Корпус.

В качестве источника света в лазерных уровнях используются мощные лазерные диоды.

Они излучают монохроматический плотный поток света одной длины волны. В современных лазерных уровнях применяют два вида светодиодов: с красным и зеленым цветами световых лучей. Зеленый луч лучше воспринимается глазом человека. Зеленые линии хорошо видны на улице даже при солнечной погоде.

Но уровень с зеленым лучом стоит дороже, так как ее устройство сложнее.

Система оптики нужна для фокусирования луча и определения ему необходимого направления и формы. Она состоит из набора разных линз и призм. Оптическая система бывает стационарной или с вращающейся головкой. Качество оптической системы влияет на точность работы уровня и качество создаваемых линий и точек.

Устройства установки зависят от вида уровня. Наиболее простые варианты уровней состоят из обычного пузырькового уровня, в который вмонтирована система оптики с излучателем. Такой уровень требует точной установки на штативе, и регулировки горизонтали настроечными винтами. После этого приступают к работе.

Наиболее удобными считаются лазерные уровни, оснащенные устройством самовыравнивания. Перед работой они также настраиваются на штативе или поверхности, и регулируются винтами.

Отличием является то, что не требуется точная установка. При небольшом отклонении до 5 градусов специальный гироскопический или маятниковый механизм автоматически выполнит подстройку.

В результате система оптики встанет в нужное положение.

В течение работы выравнивающая система контролирует положение уровня и корректирует небольшие отклонения. Если эти отклонения больше порога саморегулирования, то автоматически подается визуальный или звуковой сигнал, для корректировки мастером положения корпуса уровня. Современные строительные уровни оснащаются такой системой.

Лазерные уровни получают

питание от простых батареек или аккумуляторов, обеспечивающих их работу длительное время. В комплект уровня входит адаптер сетевого питания для зарядки аккумуляторов

Органы управления имеют простую конструкцию, и выполнены на панели с кнопками и индикаторами, подающими сигнал о работе прибора или заряде аккумуляторов. Профессиональные модели уровней имеют в комплекте пульты удаленного управления, что удобно при работе одним человеком на большой строительной площадке.

Существуют лазерные уровни, оснащенные функцией измерения расстояний, ее называют «электронной рулеткой». Такие уровни оборудованы цифровым дисплеем с выводом результатов измерений с большой точностью.

Современные лазерные уровни выполнены в защитном корпусе из прочного пластика с резиновыми демпферами, для предохранения от случайных повреждений.

Классификация лазерных уровней

Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:

  • Точечные.
  • Линейные.
  • Ротационные.

Точечные уровни

Такие строительные уровни имеют наиболее простое устройство. Оптическая система выдает тонкие прямые лучи, проецирующиеся на плоскости в точки.

Световой поток у точечной модели максимальный, он обеспечивает большую дальность, так как нет сложной системы оптических призм. Число образованных лучей в разных исполнениях прибора может отличаться. В простых уровнях, называемых лазерными отвесами, образуется три луча, направленных вперед, горизонтально и вертикально, что создает определенное удобство при разметке каркасов зданий.

В более совершенных конструкциях приборов лучей может быть больше, что создает дополнительные удобства в работе. Точечные уровни особенно удобны при разметке больших площадей, когда необходимо отметить одну горизонтальную линию на большом расстоянии.

Линейные лазерные уровни

Такие уровни могут называть кросс-лайнерами. Световой луч от лазерного диода проходит через систему призм и рассеивается.

В результате получается узкий плоский поток света, проецируемый на плоскость в виде линий. У многих приборов есть функция одновременной передачи плоскости света в горизонтальной и вертикальной плоскостях.

Поэтому на поверхности изображается две линии: горизонтальная и вертикальная с четким пересечением.

Такие уровни наиболее удобны при отделочных работах и разметке, так как мастер может непрерывно проверять расположение отделочных материалов (например, плитки). Устройство линейных уровней чаще всего состоит из нескольких призм и светодиодов, поэтому их называют мультипризменными. Число образованных плоскостей бывает различным, разметка может выполняться одновременно на нескольких стенах.

Важным параметром таких уровней является угол сектора. В нем проецируется плоскость. Размер такого угла чаще всего не меньше 120 градусов, хотя существуют новые модели с углом сектора 160 градусов и больше. Наиболее сложные и точные уровни могут полностью замыкать проекции всех плоскостей, и работают на 360 градусов.

Недостатки линейных уровней

Применение оптических призм и рассеивание светового потока значительно уменьшает его силу. На большом удалении, или в солнечный день проекции можно не заметить, для этого необходимо применять дополнительные аксессуары.

Однако, линейные уровни очень удобны в работе, они стали популярными у любителей и профессионалов по отделке помещений.

Ротационные уровни

При разметке на больших строительных площадках для образования общего горизонта лучшим выбором стали ротационные лазерные уровни.

В отсутствии системы призм можно получить яркий луч лазера. Изображение плоскости получается вращением излучающей головки вокруг вертикальной оси. Такие устройства являются профессиональными. Дальность луча лазера у них достигает нескольких сотен метров. На большой площадке можно создать общий горизонт. Этим обеспечивается одновременная работа разных бригад строителей.

Многие совершенные лазерные уровни могут создать сразу вертикальную и горизонтальную плоскости, так как их устройство состоит из двух ротационных головок. Обороты вращения головки можно настраивать. Ротационные уровни являются наиболее дорогостоящими моделями, поэтому они не получили большой популярности среди строителей.

Критерии выбора

При покупке лазерного уровня необходимо определиться, для чего он будет использоваться. Такие устройства имеют немалую стоимость, особенно оснащенные множеством функций. Чтобы не приобретать прибор с невостребованными функциями, рекомендуется руководствоваться некоторыми критериями.

Дальность действия

Этот параметр может достигать нескольких десятков или сотен метров. Это влияет на расход энергии аккумуляторов. Для домашних работ не понадобится уровень с большой дальностью работы. Для масштабных работ необходимо приобрести прибор с более мощным лучом лазера.

Дальность луча измеряют в метрах. Иногда дальность работы уровня указывается диаметром или радиусом. Поэтому стоит обратить на это внимание.

Тип лазера

Оптимальным вариантом будет зеленый цвет луча, более близкий к восприятию глазом. Уровни с красным лучом более дешевые, но при ярком свете луч будет плохо виден. Можно приобрести специальные очки для лучшей видимости лазерных лучей.

Точность прибора

Более точные лазерные уровни имеют выше стоимость. Погрешность работы указывают в миллиметрах на метр длины луча. Профессиональные приборы имеют отклонения около 1 мм на длину луча 10 метров. Для средних моделей этот параметр может достигать 3 мм.

Наличие монтажных устройств и системы самовыравнивания

Тренога и штатив являются наиболее распространенными приспособлениями для установки лазерных уровней. Они могут приобретаться отдельно, либо входить в комплект прибора. При покупке стоит обратить внимание на размер резьбы для соединения с прибором.

Удобным является наличие разнообразных креплений и приспособлений для установки, входящих в комплект.

Наличие системы самовыравнивания является оптимальным выбором. Это повышает стоимость прибора, но также повышает удобство в работе, исключая ошибки при установке.

Число лучей

В этом случае покупатель должен решить, для выполнения какой задачи приобретается уровень. Если финансы не ограничены, то лучше приобрести более функциональный прибор.

При покупке мультипризменного прибора наилучшим выбором будет с возможностью отдельного включения каждой линии, часто лишние лучи только мешают работе и вызывают путаницу.

Комплектация

Этот критерий также важен при покупке прибора, так как наличие различных принадлежностей никогда не помешает, хотя стоимость покупки при этом возрастает.

В комплект прибора могут входить следующие предметы и приспособления:

  • Сумка или кейс для хранения и переноски.
  • Очки со светофильтрами.
  • Мишени для отметки точек.
  • Геодезическая рейка.
  • Пульт управления.
  • Лазерный приемник.
  • Штатив (телескопический или разборный) с угломерным лимбом.
  • Кронштейны и приспособления для установки.
  • Зарядное устройство.

Похожие темы:

Устройство лазерного нивелира

Принцип работы лазерного нивелира основан на использовании самогоризонтирующихся систем, на которых устанавливаются лазерные излучатели, визуально задающие горизонталь. Благодаря этому обеспечивается высокая стабильность отображаемых лазерных плоскостей – они могут использоваться как исходная база (основа) для нивелирования (вертикальных измерений относительно заданного уровня), а также вертикальной и горизонтальной разметки. Автоматическая компенсация наклона исключает необходимость выполнения точного горизонтирования нивелира, что уменьшает время его подготовки к работе, а также исключает появление ошибок при случайном изменении положения прибора.

Конструкция лазерного нивелира включает в себя:

  • корпус с установочными и/или крепежными приспособлениями,
  • источник питания (батареи или аккумуляторы),
  • электронный блок,
  • лазерные излучатели,
  • а также компенсатор наклона,
  • обеспечивающий автоматическое горизонтирование лазерного луча.

В зависимости от сложности нивелира, разные модели оснащаются от 1 до 8 (и более) лазерными светодиодами, каждый из которых имеет свою систему фокусировки и развертки («формирователь плоскости»).

В статических системах луч в плоскость «разворачивается» с помощью линз и призм, а ротационные нивелиры имеют вращающуюся головку (со своим приводом, режим работы и скорость которого могут регулироваться). Если нет люфта оси вращающейся системы, то ротационный уровень априори точнее призменных систем с несколькими излучателями, формирующими единую плоскость (для сведения в ноль у профессиональных моделей обычно предусматривается возможность юстировки каждого излучателя).

Немного истории

Самоустанавливающиеся лазерные нивелиры первого поколения оснащались системой оптической компенсации с использованием жидкостной призменно-линзовой системы. Они обеспечивали стабилизацию в небольшом диапазоне углов и имели высокую стоимость.

В настоящее время простейшие самоустанавливающиеся лазерные нивелиры оснащаются маятниковыми компенсаторами. Они работают по принципу отвеса: подвижная часть (так называемый «маятник») в своей нижней части имеет груз, вес которого придает оси системы вертикальное положение, независимо от отклонения основания.

Для гашения колебаний при толчках прибора или любом изменении его положения «маятники» зачастую оснащаются магнитным демпфером, (поле которого «тормозит» движение стального груза). «Выключатель» компенсатора фиксирует «маятник», что обеспечивает безопасность прибора при транспортировании (исключается возможность повреждения подвижной части при случайных сотрясениях и ударах), а также позволяет использовать построитель плоскостей при выполнении наклонной разметки. Специальный датчик позволяет фиксировать предельное отклонение системы от горизонтали (например, когда наклон основания оказывается слишком большим и «маятник» ложится на ограничитель), при этом прибор подает звуковой или визуальный сигнал (лазер начинает мигать).

В чем преимущество лазерных нивелиров с электронной системой горизонтирования

Прежде всего, они имеют более сложную конструкцию, которая подобна гиростабилизированным платформам, используемым в системах управления авиационной, ракетной и космической техникой. У них приведение в горизонт и стабилизация платформы, на которой размещаются лазерные излучатели со своими системами развертки, производится с помощью сервоприводов (специальных электродвигателей) – поэтому такие нивелиры нередко называют серво лайнерами.

Естественно, подобные системы оснащены соответствующими датчиками, которые «чувствуют негоризонтальность» и дают команду приводам на выравнивание платформы.

Благодаря использованию прецизионных датчиков, высокоточных приводов и быстродействующей системы управления, серволайнеры обеспечивают повышенную точность горизонтирования и прекрасно «гасят» вибрации и колебания основания.

Устройство и принцип работы нивелира - Про дизайн и ремонт частного дома

Для качественного выполнения строительных, монтажных или ремонтных работ недостаточно только знаний мастера. Для ровной кладки кирпича, для установки перегородок из гипсокартона, и даже просто для наклейки новых обоев, — необходимо точно нанести разметку или хотя бы выровнять элементы по вертикали или по горизонтали, чтобы все получилось аккуратно и ровно.

Во все времена для выравнивания поверхностей строители и монтажники использовали пузырьковый уровень или отвес, этого профессиональному работнику всегда хватало, скажем честно. Но насколько это удобно — пользоваться механическим инструментом? Может быть пора присмотреться к современным достижениям технического прогресса?

На самом деле в продаже давно появился инструмент, способный не только облегчить нанесение разметки, но и значительно ускорить работы. Для тех кто профессионально занимается строительными и монтажными работами данный инструмент станет незаменимым помощником. Речь о лазерном уровне.

Лазер сегодня много где используется: в полиграфии, в медицине, в электротехнике, в военной сфере, — везде, где требуется высокая точность и ответственный подход к решению тех или иных задач. Исторически о данной технологии еще в 1916 году заговорил Эйнштейн, и спустя почти 45 лет появился первый твердотельный лазер — его создал американский физик Теодор Мейман на базе возбуждаемого светом рубина.

Открытие Меймана по получению видимого лазерного луча явилось одним из наиболее значимых открытий, сделанных в ХХ веке, и стоит в одном ряду с квантовой теорией Планка. Сегодня лазер оказывается полезным и в такой широчайшей сфере человеческой деятельности как строительство, и в частности — в ремонтных работах.

Лазерный уровень, или более точно — лазерный нивелир, сильно облегчает работы. Для нанесения разметки достаточно навести лазерный луч на объект, и прибор сам выстроит ровные горизонтальную и вертикальную линии. Человеку останется сделать разметку карандашом либо даже сразу установить мебель или например наклеить плитку. Это гораздо удобнее, чем возиться с линейкой или с уровнем в надежде ровно вручную отстрелить вертикаль или горизонталь, не говоря уже о построении линии под определенным углом.

Не удивительно, что сегодня лазерные уровни пользуются такой популярностью у строителей, ведь им все время приходится возводить самые разные конструкции. А ремонтные бригады? Им тоже очень удобно делать ремонт и отделку, клеить обои, укладывать плитку, возводить потолки, пользуясь лазерным уровнем для выполнения ровной разметки. И сборщики мебели не обходятся без лазерного уровня, ведь с ним работы идут куда быстрее, особенно если устанавливается большой встраиваемый гарнитур или любая другая встраиваемая мебель.

Так, если всего несколько лет назад лазерный уровень был по карману лишь профессиональным организациям, то сегодня в продаже появились бытовые лазерные уровни, обладающие стандартным набором функций, которые с лихвой перекрывают возможности линейки и отвеса, делая работу более приятной и быстрой.

Цена лазерного нивелира, конечно, выше чем у обычного пузырькового уровня, однако затраты обязательно будут оправданы, тем более если мастер работает регулярно. А если речь идет об одном единственном ремонте? Стоит ли покупать дорогой уровень ради одного ремонта? Конечно стоит. Ведь после того как ремонт сделан, в жилище так или иначе будут перестановки, обновление интерьера и т. д.

Можно захотеть поклеить новые обои, повесить картину, полку, шкаф, сделать новую плитку в ванной комнате, поменять плинтус, сделать на стене несколько дополнительных розеток и т. д. С лазерным уровнем все эти новшества можно будет внести в интерьер без лишних мучений и без лазаний по стремянке с линейкой и рулеткой в руках.

Примеры электромонтажных работ, где может понадобиться использование лазерного уровня:

Устройство лазерного уровня довольно необычно, при том не очень сложно. Внутри корпуса установлен светодиодный источник света, который и порождает световой поток для лазера. Свет проходит сквозь линзу или призму (в зависимости от типа прибора), и в проекции на объекте получается ровная линия.

Прибор может строить линии на расстоянии в несколько десятков метров от себя. В самом простом виде лазерный уровень способен построить две взаимно перпендикулярные линии, более сложные профессиональные модели строят до девяти линий — чем больше проецируемых лучей — тем больше линий. Когда лучей несколько, удобно выстроить разметку например для укладки плитки, а с четырьмя лучами можно делать разметку сразу в нескольких плоскостях.

Лазерные нивелиры бывают двух типов: линейные и ротационные. В линейном нивелире свет проходит через перпендикулярные призмы, и в проекции получаются два взаимно перпендикулярных луча на плоскости объекта (луч как-бы размывается призмой в плоскость на 120 градусов).

Наиболее простые модели проецируют точку, более сложные — перекрещивающиеся прямые (вертикальную и горизонтальную). В ротационных уровнях свет фокусируется в точку проходя через линзу, а прямая получается за счет вращения светодиодного источника на 360 градусов вокруг оси.

Так, при помощи ротационного уровня можно разметить помещение по периметру, одновременно бригада мастеров может работать с одним прибором, выполняя работы в помещении одновременно. Ротационный уровень способен выполнить проекцию на расстояние до 100 метров.

Перед началом работ уровень выставляют на штативе, выравнивают его вручную, ориентируясь по встроенному в прибор пузырьковому уровню. Более профессиональные приборы имеют еще и встроенный компенсатор, который делает эти приборы самовыравнивающимися при отклонениях от горизонта в пределах 4 градусов (маятник с качающимся медным наконечником-грузиком тормозится в магнитном поле постоянных магнитов наведенными вихревыми токами). Когда прибор на штативе установлен, приступают к выполнению разметки. Вот и все, что нужно знать о лазерном уровне.

Давайте резюмируем теперь особенности и достоинства лазерного уровня.

Во-первых, использование лазерного уровня не требует особенных специальных знаний, достаточно установить прибор на штатив, включить требуемый режим разметки (один луч, два луча или несколько лучей), направить прибор на поверхность, и нанести по красным линиям отметки, либо сразу начать работу с отделочными или строительными материалами. С этим справится даже новичок.

Во-вторых, применение лазерного уровня значительно экономит время и силы человека. Не нужны ни отвес, ни стремянка, не нужно больше держать в руке отвес, пока помощник делает разметку. Один человек справится со всем самостоятельно, стоит только нажать кнопку на приборе — ровные световые линии появятся на стене или на потолке, там где нужно.

В-третьих, лазерный оптический прибор обладает высокой точностью. Погрешность профессионального лазерного прибора не превысит 0.3 мм на метр, а более простые приборы ошибутся максимум на 1 мм на метр.

В-четвертых, современные лазерные нивелиры отличаются наличием множества дополнительных функций. Этим не сможет похвастаться ни один отвес или уровень-линейка с пузырьком. Лазерный нивелир построит горизонтальный луч, вертикальный луч, сделает крест, построит по желанию пользователя дополнительные контрольные точки в зените или надире.

В-пятых, лазерный инструмент неприхотлив в хранении и легок при транспортировке. Весит средний профессиональный прибор не более 3 кг, а бытовой — не более 1 кг. Прочный пылезащищенный корпус в сочетании с сумкой или фирменным кейсом — надежная защита на время хранения.

Те мастера, кто впервые воспользовался лазерным нивелиром (строители, монтажники, ремонтники, и просто люди, любящие делать дома перестановки), оценили достоинства прогрессивного прибора. Все в один голос утверждают, что старые механические приспособления — это уже пережитки прошлого, и выбор однозначно делается в пользу современного лазерного прибора.

НИВЕЛИРЫ И ИХ УСТРОЙСТВО

Нивелиром называют геодезический прибор, предназначенный для измерения превышений методом геометрического нивелирования. По своей точности нивелиры подразделяются на высокоточные, точные и технические. Высокоточные нивелиры предназначены для выполнения наиболее точных работ — нивелирования I и 11 классов, точные — для нивелирования 111 и IV классов, технические — для инженерно-технических работ, в том числе для технического нивелирования. Примером технического нивелира является нивелир Н-3 (рис. 7.2).

Рис. 7.2. Нивелир Н-3:

  • 1 — объектив; 2 — зрительная труба; 3 — защитный колпачок; 4 — диоптрийное кольцо; 5 — цилиндрический уровень; б — подставка; 7 — подъемные винты; 8 — пружинящая пластина; 9 — кремальера; 10 — визир; 11 — закрепительный винт; 12 — наводящий винт; 13 — круглый уровень; 14 — исправительный винт;
  • 15 — элевационный винт

Нивелир Н-3 имеет подставку, расположенную на трех подъемных винтах. Для визирования используется зрительная труба с внутренней фокусировкой, имеющая сетку нитей. Для установки трубы по глазу — получения четкого изображения сетки нитей — используется диоптрийное кольцо окуляра. Для установки трубы по предмету — получения четкого изображения наблюдаемого предмета (рейки) — предназначена кремальера, при вращении которой внутри трубы перемещается фокусирующая линза.

Для быстрого приведения прибора в рабочее положение служит круглый уровень, его цена деления равна 5′. Для точного приведения визирной оси зрительной трубы в горизонтальное положение предназначен цилиндрический уровень. Цилиндрический уровень нивелира имеет такую же конструкцию, как и цилиндрический уровень теодолита. Отличие заключается только в его более высокой чувствительности, цена деления цилиндрического уровня нивелира составляет 15″. Цилиндрический уровень нивелира жестко скреплен со зрительной трубой, поэтому при наклонах цилиндрического уровня наклоняется и визирная ось зрительной трубы. И наоборот: при наклонах зрительной трубы наклоняется цилиндрический уровень, вследствие чего происходит перемещение его пузырька. Для приведения пузырька цилиндрического уровня в нуль-пункт слу-

жит элевсщионный винт. Одновременно с перемещением пузырька цилиндрического уровня в нуль-пункт визирная ось зрительной трубы занимает горизонтальное положение.

Рис. 7.3. Поле зрения нивелира

Цилиндрический уровень является контактным. Это означает, что нивелир имеет специальную оптическую систему для передачи изображения концов цилиндрического уровня в поле зрения зрительной трубы (рис. 7.3). Если пузырек цилиндрического уровня находится в нуль-пункте, то изображения концов его пузырька в поле зрения трубы совпадают, что представлено на рис. 7.3, б. Если пузырек цилиндрического уровня не находится в нуль-пункте, то в поле зрения трубы изображения концов цилиндрического уровня расходятся так, как в увеличенном масштабе показано на рис. 7.3, а. Отсюда следует, что для приведения визирной оси зрительной трубы в горизонтальное положение необходимо с помощью элевационного винта совместить изображения концов пузырька цилиндрического уровня в поле зрения зрительной трубы.

Для плавного перемещения зрительной трубы по горизонту служит наводящий винт зрительной трубы, который работает только при закрепленном положении закрепительного винта зрительной трубы. Увеличение зрительной трубы нивелира составляет 30 х , поле зрения — Г20″.

Существуют нивелиры с самоустанавливающейся линией визирования. Для этой цели служат компенсаторы — специальные призмы, подвешенные на тонких металлических нитях. С помощью круглого уровня прибор приводится в рабочее положение. Если при этом отклонение оси вращения прибора от отвесной линии не превышает 5′, то с помощью компенсатора визирная ось нивелира автоматически приводится в горизонтальное положение.

Нивелиры оптические: устройство и принцип работы

Во многом процесс монтажных и строительных работ зависит от того, насколько точно были выполнены разметочные работы на площадке. Определить разницу между разными точками участка крайне сложно, поскольку идеально ровных поверхностей не бывает, а точки на плоскости разные по высоте. Здесь потребуется специальный инструмент под названием нивелир, которому и будет посвящена эта статья.

Применение геодезических умений при строительстве

Во время работ по вынесению планов в натуру следует знать, какова разница между высотами нескольких точках на участках поверхности и отметкой, выступающей в роли условного уровня. Нахождение разности высот называется геометрическим нивелированием и выполняется с помощью нивелира и специальных реек.

Ось нивелира имеет горизонтальное положение, из точки условного уровня имеются разницы высот показаний в зависимости от отметок на рейках. В процессе работы каждая точка располагается в ста метрах от точки размещения нивелира, уровень ее нужно мерить как минимум три раза, следует при этом принимать среднее арифметическое значение. Планы земельных участков строят на основе таких данных. Так, нивелир нужен с целью выяснения разницы высот в точках измерений.

Рейки и их описание

Под нивелирной рейкой понимается специальная планка, которая в точках для измерений высот устанавливается вертикально. Ее можно делать из дерева или металла (алюминия).

Такая рейка имеет длину около 3−4 метров, и чтобы ее удобно было транспортировать, можно складывать пополам посредством специального узла. Современные варианты подразумевают раздвижную телескопическую конструкцию.

На сторонах стандартной рейки часто имеется градуировка:

  • с лицевой стороны разметка делается в метрической системе измерения;
  • с обратной стороны — в дюймовой соответственно.

Перед началом работ рейку ставят на нижней металлической скобе в центр измерительной точки посредством специальной отметки.

С целью удобства для удержания инструментов на точке присутствуют специальные ручки. Если рейки качественные и сделаны на основе специального сплава железа и никеля, то на них есть пузырьковые уровни, чтобы можно было контролировать вертикальное размещение рейки.

Если работы находятся на начальном этапе исследований застройки, то нужно выполнить комплексное моделирование объекта в будущем во взаимодействии с окружающим ландшафтом и архитектурой.

Точки измерения фотографируют с переносом значений реальных масштабов как данные для разных компьютерных программ, благодаря чему объект можно смоделировать во взаимодействии с окружающим экстерьером.

Устройство нивелира оптического типа

Данный прибор включает в себя четыре ключевых элемента:

  • зрительную трубу оптического типа. Принцип ее работы предусматривает свободное движение в горизонтальной плоскости. Ключевой функцией такой трубы является то, что она наводит систему на объект съемки;
  • уровень цилиндрический. Такая деталь — это очень чувствительное устройство, оно нужно для того, чтобы точно определить ориентированность нивелира относительно отвеса. Определить точность размещения горизонтальной оси можно по нахождению пузырька уровня в т. н. «нуль-пункте»;
  • трегер — это подстава для оптической трубы с тремя винтами, с помощью которых регулируется высота;
  • элевационный винт — он нужен для однозначного ориентирования. Чтобы определить параметр, нужно привести в горизонтальное положение визирную линию устройства.

А еще в конструкции оптических нивелиров последнего поколения часто предусмотрен встроенный компенсатор. Он нужен для поддержки нивелира в строго горизонтальном положении. Это исключает погрешности, которые могут быть спровоцированы даже незначительным наклоном устройства, а геодезическая съемка будет более точной.

Выбирать тот или иной тип устройства нужно в зависимости от точности измерений и уровня проводимых работ.

Классы нивелирования

Существуют разные классы нивелирования. Ключевыми высотными основами являются первый и второй класс.

Нивелирование первого класса имеет высокую точность работ. Данный результат можно получить только с применением качественных современных геодезических устройств, с помощью которых можно проводить данные измерения. И только ультрасовременные разработки позволят не допускать даже мелких погрешностей и даже стандартных ошибок.

Конструкция данного оборудования включает в себя плоскопараллельную пластину, выступающую в роли составного элемента микрометра. Данную деталь ставят перед объективом движущейся зрительной трубы, а еще такой оптический нивелир должен быть оснащен компенсатором или же контактным уровнем, в котором пузырек отличается в поле зрения трубы. Есть несколько видов оптических нивелиров, которые применяются для выполнения работ первого класса. Все их функциональные особенности целиком должны соответствовать всем нужным требованиям.

Для проведения нивелирования второго класса тоже нужно применять высокоточные оптические приборы. Их конструкция предусматривает наличие плоскопараллельных пластин, а также компенсатора или же контактного уровня. Как и в предыдущем случае, есть специальные виды приборы для этой работы, но также можно применять и те устройства, что прошли сертификацию и имеют требуемый уровень точности.

Чтобы выполнять измерения третьего класса, нужен оптический нивелир, оснащенный встроенным компенсатором, а для четвертого класса нужен прибор с уровнем и компенсатором. В зависимости от классификации нивелирования, оптические приборы бывают таких видов:

Принцип работы во время съемок

Чтобы не допускать ошибок и понимать принцип работы устройства, нужно знать, как он устроен изнутри и какие существуют его виды. Самые распространенные оптические приборы обладают различной степенью точности измерения. Обычно они состоят из зрительной трубы со специальным цилиндрическим уровнем, с помощью которого можно контролировать горизонт оптической оси.

Сквозь оптическую призматическую систему изображение проецируется в оптику трубы, а затем постоянно контролируется. Для того чтобы правильно его настроить для выполнения измерительных работ, нужно внимательно прочесть инструкцию. Благодаря специальным винтовым механизмам (азимутальным, подставочным и элевационным) можно обеспечить максимальную точность выставленного горизонта. Устройство ставят на специальную треногу с осью вращения.

Чтобы результаты измерений были более точными, а погрешности в определении расстояния между разными точками были сведены к минимуму, следует использовать нивелиры цифрового типа. Но для них нужно иметь рейки со специальными штрих-кодами, благодаря которым обеспечивается автоматическая регистрация данных с помощью микропроцессоров.

Принцип работы данного нивелира можно увидеть в интернете в специальных роликах. Если подобные рейки отсутствуют, то данные виды нивелиров применятся по аналогии с обычными оптическими.

Но помните, что перед применением даже самого простого оптического нивелира, его следует подвергнуть таким проверкам:

  • уровня при трубе;
  • уровня круглого;
  • горизонтальности сетей ниток.

Помимо этого, по уровню могут проверять и вертикаль сети ниток разметки устройства с уровнем при трубе.

Немаловажными показателями выступают еще цена деления уровня при трубе, а также ее краткость. Это позволяет определить пригодность.

Сами работы могут выполняться с применением оптических, а также водяных или лазерных уровней.

Нивелирование 4 класса методом средней нити

Для начала прибор приводится в рабочее положение посредством цилиндрического или контактного уровня. Потом зрительная труба наводится на поверхность темной стороны задней рейки, а пузырек уровня приводится в «нуль-пункт» элевационными или подъемными винтами. Отсчет можно снять посредством дальномерных и средних штрихов.

Таким же образом нужно выполнить съемку во время наведения трубы на поверхность темной стороны передней рейки, а затем на поверхность красной стороны передней части, а потом — на поверхность темной стороны задней части.

При условии применения оптического прибора с компенсатором следует, прежде всего, установить устройство в рабочее положение, а также проконтролировать нормальнее рабочее положение компенсатора. И только после этого приступать к процессу съемки.

Во время съемки все фиксируйте в полевом журнале. Удобнее всего применять для этого запоминающее устройство регистратора. Если была определена разница в значениях более 5 мм, то измерения проводят заново, при этом следует изменить высоту приборы как минимум на 3 см. По окончании полевых работ подсчитайте невязки по линии между исходными реперами. Это значение должно быть от 20 мм, все результаты нужно вносить в ведомость повышений.

Итак, выше были рассмотрены особенности и принцип работы оптического нивелира, который часто используется при строительных работах. В настоящее время альтернативы такому прибору не существует, поэтому при проведении геодезических работ он долго еще будет являться наиболее актуальным.

Конструкция и принцип действия нивелира

По сути оптический нивелир это прибор который используется в геодезии и строительстве для измерения перепада высот земной поверхности и работает как подзорная труба. Давайте подробнее остановимся на его устройстве.

Устройство оптического нивелира

Выделяются четыре основных элемента прибора

1. Оптическое устройство, так называемая зрительная труба. Принцип работы этой детали — свободное вращение в горизонтальной плоскости. Главной функцией зрительной трубы является наведение системы на объект съемки.

2. Цилиндрический уровень. Эта деталь является исключительно чувствительным устройством. Его назначением является определение точности ориентирования нивелира относительно отвеса. Точность расположения горизонтальной оси определяется по нахождению пузырька уровня в так называемом «нуль-пункте».

3. Трегер. Подставка для зрительной трубы с тремя винтами, регулирующими высоту расположения.

4. Винт элевационный. Эта деталь отвечает за однозначное ориентирование. Для определения параметра необходимо визирную линию прибора привести в горизонтальное положение.

Кроме того, в конструкцию оптических нивелиров последних моделей в большинстве случаев встроен компенсатор. Его задача — поддержание инструмента в строго горизонтальном положении и, как следствие, исключение погрешностей, которые могут быть вызваны даже небольшим наклоном прибора, при этом геодезическая съемка становится более точной.

Выбор типа оптического нивелира основан на требуемой точности измерений в зависимости от уровня проводимых геодезистом работ.

Разделение нивелирования по классам

Соединения нивелирных сетей, образующих единую государственную нивелирную сеть РФ, можно разделить по классам. К основной высотной основе относятся первый и второй классы.

Для нивелирования I класса характерна высочайшая точность работ. Получение такого результата работы возможно только с помощью современнейших геодезических приборов, позволяющих использовать соответствующие методы измерений. Только последние разработки геодезического оборудования позволяют избежать стандартных ошибок и малейших погрешностей в работе. Речь, разумеется, идет о высокоточном оптическом нивелире.

В его конструкцию входит плоскопараллельная пластина, являющаяся составным элементом оптического микрометра. Устанавливается эта деталь перед объективом вращающейся зрительной трубы. Кроме того, оптический нивелир такого уровня снабжается компенсатором или такой деталью, как контактный уровень, пузырек которого различается в поле зрения вращающейся зрительной трубы.

Для нивелирования I класса используются оптические нивелиры видов Н-05, h2, Ni-002 и Ni-004. Функциональные возможности этих марок полностью соответствуют всем необходимым требованиям.

При осуществлении нивелирования II класса также необходимы высокоточные нивелиры оптические с конструкцией, включающей в себя и плоскопараллельные пластины, и компенсатор или контактный уровень.

В данном случае могут применяться приборы h2 и Н-05, Ni-002, Ni-004 и Ni-007. Возможно и использование приборов, прошедших сертификацию и соответствующих необходимому уровню точности.

Для проведения измерений III класса предпочтителен нивелир оптический с компенсатором встроенного типа, а для IV класса — нивелир как с уровнем, так и с компенсатором.

Вообще, оптические нивелиры разделяют на технические, точные и высокоточные в зависимости от классификации нивелирования.

Принцип работы оптического нивелира при проведении съемки

Рассмотрим процесс нивелирования IV класса так называемым методом «средней нити».

В первую очередь прибор приводится в рабочее состояние с помощью контактного или цилиндрического уровня. Затем производятся наведение зрительной трубы на поверхность черной стороны задней рейки и приведение пузырька уровня в упомянутый «нуль-пункт» (посредством подъемных или элевационного винтов). Теперь дальномерные и средние штрихи позволяют снять отсчет.

Затем таким же образом производим съемку при наведении зрительной трубы на поверхность черной стороны передней рейки, далее — на поверхность красной стороны передней части рейки и, наконец, по поверхности черной стороны задней части рейки.

В случае использования оптического нивелира с компенсатором первое, что нужно сделать, — установить устройство в рабочее положение, проконтролировать нормальное рабочее состояние компенсатора. И лишь потом можно приступать к съемке.

В процессе съемки все наблюдения необходимо фиксировать в полевом журнале. Еще удобнее — использование для этих целей запоминающего устройства регистратора. При обнаружении разницы в значениях превышения более 5 мм необходимы повторные измерения, причем в этом случае необходимо изменить высоту прибора по меньшей мере на 3 см.

Заканчивая полевые работы, необходимо подсчитать невязку по линии меж исходных реперов. Ее значение не должно быть выше 20 мм. Результаты полевых работ заносятся в специальную ведомость превышений.

На сегодняшний день альтернативы использованию нивелира оптического нет, так что ближайшие десятилетия этот инструмент будет совершенно незаменим при проведении геодезических работ.

Видео: Нивелиры Setl, Vega. Начало работы

Лазерные уровни. Виды и устройство. Применение и как выбрать

При строительстве дома всегда требуются измерительные инструменты и приборы для определения вертикали и горизонтали. Домашние мастера часто натягивают шнуры, устанавливают самодельные отвесы в виде нити с гайкой. Таких самодельных уровней для строительства дома, крыши или стен существует большое количество. Наиболее современными устройствами для выполнения разметки на потолках и стенах являются лазерные уровни. Они способны точно определить необходимые размеры, прямые углы для правильного измерения угла наклона.

Лазерный уровень является устройством, действующим на основе лазерных диодов, испускающих мощный световой луч, называемый лазером. В первое время после изобретения лазера, он использовался в оборонной промышленности, а затем в других отраслях и в строительстве.

Устройство и принцип работы

Разновидности лазерных строительных уровней отличаются большим разнообразием, однако основные элементы у них одни и те же, и действуют по одному принципу.

Устройство лазерного уровня состоит из:
  • Лазерный диод.
  • Система оптики.
  • Механизм установки и самовыравнивания.
  • Источник тока.
  • Органы управления.
  • Корпус.

В качестве источника света в лазерных уровнях используются мощные лазерные диоды. Они излучают монохроматический плотный поток света одной длины волны. В современных лазерных уровнях применяют два вида светодиодов: с красным и зеленым цветами световых лучей. Зеленый луч лучше воспринимается глазом человека. Зеленые линии хорошо видны на улице даже при солнечной погоде. Но уровень с зеленым лучом стоит дороже, так как ее устройство сложнее.

Система оптики нужна для фокусирования луча и определения ему необходимого направления и формы. Она состоит из набора разных линз и призм. Оптическая система бывает стационарной или с вращающейся головкой. Качество оптической системы влияет на точность работы уровня и качество создаваемых линий и точек.

Устройства установки зависят от вида уровня. Наиболее простые варианты уровней состоят из обычного пузырькового уровня, в который вмонтирована система оптики с излучателем. Такой уровень требует точной установки на штативе, и регулировки горизонтали настроечными винтами. После этого приступают к работе.

Наиболее удобными считаются лазерные уровни, оснащенные устройством самовыравнивания. Перед работой они также настраиваются на штативе или поверхности, и регулируются винтами. Отличием является то, что не требуется точная установка. При небольшом отклонении до 5 градусов специальный гироскопический или маятниковый механизм автоматически выполнит подстройку. В результате система оптики встанет в нужное положение.

В течение работы выравнивающая система контролирует положение уровня и корректирует небольшие отклонения. Если эти отклонения больше порога саморегулирования, то автоматически подается визуальный или звуковой сигнал, для корректировки мастером положения корпуса уровня. Современные строительные уровни оснащаются такой системой.

Лазерные уровни получают

питание от простых батареек или аккумуляторов, обеспечивающих их работу длительное время. В комплект уровня входит адаптер сетевого питания для зарядки аккумуляторов.

Органы управления имеют простую конструкцию, и выполнены на панели с кнопками и индикаторами, подающими сигнал о работе прибора или заряде аккумуляторов. Профессиональные модели уровней имеют в комплекте пульты удаленного управления, что удобно при работе одним человеком на большой строительной площадке.

Существуют лазерные уровни, оснащенные функцией измерения расстояний, ее называют «электронной рулеткой». Такие уровни оборудованы цифровым дисплеем с выводом результатов измерений с большой точностью.

Современные лазерные уровни выполнены в защитном корпусе из прочного пластика с резиновыми демпферами, для предохранения от случайных повреждений.

Классификация лазерных уровней
Все строительные уровни, действующие с помощью лазерного луча, делятся на виды:
  • Точечные.
  • Линейные.
  • Ротационные.
Точечные уровни

Такие строительные уровни имеют наиболее простое устройство. Оптическая система выдает тонкие прямые лучи, проецирующиеся на плоскости в точки.

Световой поток у точечной модели максимальный, он обеспечивает большую дальность, так как нет сложной системы оптических призм. Число образованных лучей в разных исполнениях прибора может отличаться. В простых уровнях, называемых лазерными отвесами, образуется три луча, направленных вперед, горизонтально и вертикально, что создает определенное удобство при разметке каркасов зданий.

В более совершенных конструкциях приборов лучей может быть больше, что создает дополнительные удобства в работе. Точечные уровни особенно удобны при разметке больших площадей, когда необходимо отметить одну горизонтальную линию на большом расстоянии.

Линейные лазерные уровни

Такие уровни могут называть кросс-лайнерами. Световой луч от лазерного диода проходит через систему призм и рассеивается. В результате получается узкий плоский поток света, проецируемый на плоскость в виде линий. У многих приборов есть функция одновременной передачи плоскости света в горизонтальной и вертикальной плоскостях. Поэтому на поверхности изображается две линии: горизонтальная и вертикальная с четким пересечением.

Такие уровни наиболее удобны при отделочных работах и разметке, так как мастер может непрерывно проверять расположение отделочных материалов (например, плитки). Устройство линейных уровней чаще всего состоит из нескольких призм и светодиодов, поэтому их называют мультипризменными. Число образованных плоскостей бывает различным, разметка может выполняться одновременно на нескольких стенах.

Важным параметром таких уровней является угол сектора. В нем проецируется плоскость. Размер такого угла чаще всего не меньше 120 градусов, хотя существуют новые модели с углом сектора 160 градусов и больше. Наиболее сложные и точные уровни могут полностью замыкать проекции всех плоскостей, и работают на 360 градусов.

Недостатки линейных уровней

Применение оптических призм и рассеивание светового потока значительно уменьшает его силу. На большом удалении, или в солнечный день проекции можно не заметить, для этого необходимо применять дополнительные аксессуары.

Однако, линейные уровни очень удобны в работе, они стали популярными у любителей и профессионалов по отделке помещений.

Ротационные уровни

При разметке на больших строительных площадках для образования общего горизонта лучшим выбором стали ротационные лазерные уровни.

В отсутствии системы призм можно получить яркий луч лазера. Изображение плоскости получается вращением излучающей головки вокруг вертикальной оси. Такие устройства являются профессиональными. Дальность луча лазера у них достигает нескольких сотен метров. На большой площадке можно создать общий горизонт. Этим обеспечивается одновременная работа разных бригад строителей.

Многие совершенные лазерные уровни могут создать сразу вертикальную и горизонтальную плоскости, так как их устройство состоит из двух ротационных головок. Обороты вращения головки можно настраивать. Ротационные уровни являются наиболее дорогостоящими моделями, поэтому они не получили большой популярности среди строителей.

Критерии выбора

При покупке лазерного уровня необходимо определиться, для чего он будет использоваться. Такие устройства имеют немалую стоимость, особенно оснащенные множеством функций. Чтобы не приобретать прибор с невостребованными функциями, рекомендуется руководствоваться некоторыми критериями.

Дальность действия

Этот параметр может достигать нескольких десятков или сотен метров. Это влияет на расход энергии аккумуляторов. Для домашних работ не понадобится уровень с большой дальностью работы. Для масштабных работ необходимо приобрести прибор с более мощным лучом лазера.

Дальность луча измеряют в метрах. Иногда дальность работы уровня указывается диаметром или радиусом. Поэтому стоит обратить на это внимание.

Тип лазера

Оптимальным вариантом будет зеленый цвет луча, более близкий к восприятию глазом. Уровни с красным лучом более дешевые, но при ярком свете луч будет плохо виден. Можно приобрести специальные очки для лучшей видимости лазерных лучей.

Точность прибора

Более точные лазерные уровни имеют выше стоимость. Погрешность работы указывают в миллиметрах на метр длины луча. Профессиональные приборы имеют отклонения около 1 мм на длину луча 10 метров. Для средних моделей этот параметр может достигать 3 мм.

Наличие монтажных устройств и системы самовыравнивания

Тренога и штатив являются наиболее распространенными приспособлениями для установки лазерных уровней. Они могут приобретаться отдельно, либо входить в комплект прибора. При покупке стоит обратить внимание на размер резьбы для соединения с прибором.

Удобным является наличие разнообразных креплений и приспособлений для установки, входящих в комплект.

Наличие системы самовыравнивания является оптимальным выбором. Это повышает стоимость прибора, но также повышает удобство в работе, исключая ошибки при установке.

Число лучей

В этом случае покупатель должен решить, для выполнения какой задачи приобретается уровень. Если финансы не ограничены, то лучше приобрести более функциональный прибор.

При покупке мультипризменного прибора наилучшим выбором будет с возможностью отдельного включения каждой линии, часто лишние лучи только мешают работе и вызывают путаницу.

Комплектация

Этот критерий также важен при покупке прибора, так как наличие различных принадлежностей никогда не помешает, хотя стоимость покупки при этом возрастает.

В комплект прибора могут входить следующие предметы и приспособления:
  • Сумка или кейс для хранения и переноски.
  • Очки со светофильтрами.
  • Мишени для отметки точек.
  • Геодезическая рейка.
  • Пульт управления.
  • Лазерный приемник.
  • Штатив (телескопический или разборный) с угломерным лимбом.
  • Кронштейны и приспособления для установки.
  • Зарядное устройство.
Похожие темы:

как собрать качественный нивелир своими руками?

Под лазерным нивелиром подразумевается достаточно полезное устройство, используемое в любом строительстве, которое позволяет очень быстро и при этом максимально точно выполнить разметку уровня на любой поверхности. Для использования такого инструмента не нужно обладать навыками профессионального строителя – достаточно установить лазерный уровень на полу или стене, включить и дождаться, пока прибором будут спроецированы линии в соответствии с горизонтальным либо вертикальным уровнем на размечаемой поверхности.

Однако такое устройство в магазинах стоит недёшево и поэтому целесообразно научиться собирать его своими руками, тем более что это не составит особого труда.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Простейший уровень из лазерной указки

Если рассматривать цену самодельного лазерного уровня, то человеку придётся потратиться только на покупку указки. Все остальные конструктивные элементы устройства можно смастерить своими руками из подручных материалов, которые найдутся в каждой домашней мастерской. Основной задачей при создании самодельного лазерного уровня является крепление указки таким образом, чтобы она могла беспрепятственно вращаться вокруг собственной оси. Но для начала необходимо запастись следующими расходными материалами:
  • указка лазерного типа;
  • деревянный брус размерами 25 на 25 мм и полуметровой длины;
  • строительный шнур;
  • обычная электрическая дрель;
  • опора в виде палки для готового лазерного уровня.

Для сборки лазерного уровня своими руками нужно выполнить определённую последовательность несложных действий.

  1. В заранее подготовленном бруске с обоих краёв просверливаются параллельные по отношению друг к другу отверстия. Одно из них предназначено для монтажа лазерной указки, а другое для строительного шнура.
  2. После того как лазерный излучатель будет закреплён на своём месте, выполняют крепление верёвки, которая предназначена для подвешивания прибора над уровнем напольной поверхности. Отверстие высверливается с противоположного конца бруса таким образом, чтобы шнур мог свободно проходить сквозь него.
  3. В подготовленное отверстие пропускается верёвка, которая привязывается к бруску и плотно затягивается.
  4. Опорой, может быть, любая удобная палка, в том числе и воткнутая в землю лопата.

Главное, чтобы используемая опора была надёжно и неподвижно зафиксирована. Если данным правилом пренебречь, то правильно выставить уровень не удастся.

Проверка работоспособности лазерного нивелира

При помощи лазерного уровня собранного своими руками из указки можно выполнить разметку на любой поверхности, но это лучше делать при слабом освещении, чтобы световой луч чётко просматривался. Для начала разметки прибор подвешивается при помощи верёвки по центру помещения, в котором выполняются работы. Самодельный уровень поворачивается в необходимом направлении и отмечается нужное расстояние по длине луча, после чего устанавливается палка, на которой удобно выполнить отметку.

После проведения таких несложных манипуляций уровень можно направлять в любую сторону, где необходимо делать отметки. При этом если положение опорной палки будет неизменным, то все отметки будут располагаться на идентичной высоте. После разметки отдельных точек их можно соединить строительным шнуром, по которому с помощью строительного метра прочертить линию разметки.

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

  1. Берётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
  2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
  3. Резервуар с водой устанавливается на необходимой для разметки высоте.
  4. Пенопласт с указкой помещается в воду.
  5. Указка переводится во включённое положение.
  6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.

Самодельная конструкция лазерного креста

Это ещё один вид лазерного нивелира, который можно собрать своими руками. Такой уровень очень удобно использовать при навешивании шкафчиков на кухне или картин в комнатах, а также во многих других ситуациях. Для изготовления такого нехитрого инструмента человеку понадобится тренога от видеокамеры, старый плеер и пара ненужных дисков.

  1. Крест из лазерных указок крепится на треноге таким образом, чтобы он вращался вокруг своей оси. С этой целью можно использовать привод от плеера.
  2. Также важно побеспокоиться, чтобы лазерный уровень мог перемещаться по вертикали на необходимую высоту.
  3. Устанавливаются склеенные между собой диски на старый привод плеера.
  4. На финишном этапе к дискам прикрепляется крест из лазерных указок. Для его крепления можно использовать скотч или любой другой подручный материал.

Благодаря тому, что устройство размещено подвижно на треноге, его можно вращать в любом направлении, не меняя высоты разметки. Таким образом, выставив необходимые параметры для разметки можно точно отбить уровень на любой поверхности в помещении без необходимости каждый раз настраивать прибор.

Основные достоинства самодельного инструмента

Естественно, ожидать от лазерного уровня, собранного своими руками, выполнения сверхточных и сложных операций по разметке не стоит. Но для использования в быту такое устройство вполне подойдёт и даже во многом превзойдёт по качеству заводской водяной уровень. Плюс ко всему, оно сможет обеспечить следующие функции:
  • достаточно большая длина луча;
  • минимальный уровень погрешности при сравнительной простоте использования;
  • увеличение скорости проведения разметки.

Но главным достоинством лазерного уровня считается способность прибора проецировать лучи по горизонтальной плоскости. Благодаря этому строитель, может, с точностью контролировать качество вертикального и горизонтального уровня как при разметке стеновых, так и напольных или потолочных поверхностей. Помимо строительства, уровень можно использовать при разметке приусадебного участка, фасадной отделке здания или возведении забора.

Поэтому, задумываясь о том, чтобы пополнить свою домашнюю мастерскую лазерным уровнем, не стоит стремглав бежать в магазин за покупкой дорогостоящего прибора. Проявив немного смекалки и сноровки, каждый желающий сможет собрать нивелир своими руками из подручных материалов. При этом максимальной денежной затратой будет покупка обычной лазерной указки.

Оцените статью: Поделитесь с друзьями!

схема основных составных частей цифрового и других нивелиров, принцип работы

Нивелир – это прибор, предназначенный для определения перепада (разницы) высот двух точек, удалённых друг от друга на некоторое расстояние. Существует множество типов устройств нивелиров, но все они сводятся к решению задачи либо визуального определения этой разницы, либо её отсчёта с помощью различных устройств (например, цифровых).

Чтобы понимать, как именно выполняется нивелирование и какие разновидности этого прибора лучше подходят для тех или иных задач, необходимо ясно представлять общую конструкцию нивелира.

Устройство

Нивелиры, используемые при геодезической съёмке местности и в строительстве, делятся на несколько больших категорий. Это традиционные оптические, а также более современные устройства, использующие электронные технологии и лазерное излучение. Все они имеют разное устройство. Рассмотрим по порядку основные принципы и особенности каждой из названных категорий.

Оптические нивелиры: конструкция и принцип работы

Раньше других появилось устройство нивелира оптического типа. Строение всех подобных приборов включает зрительную трубу с окуляром и линзами, обеспечивающими приближение на необходимое число крат. Раньше все оптические нивелиры требовали ручного наведения на интересующую вас точку и фокусировки на ней с помощью различных винтов – подъёмных, наводящего и элевационного. Для точного выведения зрительной трубы в горизонт к ней прикреплялся цилиндрический уровень.

Для выполнения измерений важной комплектующей нивелира является измерительная рейка. Также все модели оптических нивелиров оснащаются нитяным дальномером для измерения расстояний, а некоторые – горизонтальным лимбом, который позволяет измерять углы в горизонтальной плоскости.

Принцип работы такого прибора достаточно прост. Нивелир устанавливают на ровной площадке, с помощью винтов приводят зрительную трубу в горизонтальное положение. Две точки на местности – начальная и измеряемая – должны быть ясно видны в окуляр. Измерительная рейка сначала устанавливается в начальную точку, и показания снимаются по сетке нитей нивелира (точнее, по средней нити этой сетки). Затем рейка переносится в измеряемую точку, и показания снимаются снова. Разница между ними составляет искомое значение.

Большая часть нивелиров, применяемых в современной геодезии и строительстве, несколько отличается от описанных выше. Например, большинство моделей оснащаются компенсатором. Компенсатор – это устройство, предназначенного для автоматического выравнивания прибора по линии горизонта. Использование компенсатора делает измерения точнее и проще.

У нивелиров, оснащённых компенсатором, есть специальная маркировка в виде буквы «К» и обычно отсутствует цилиндрический уровень (так как он становится не нужен).

Особенности цифровых нивелиров

Кроме того, есть категория цифровых нивелиров, которые не требуют визуального определения высоты по измерительной рейке (эту функцию выполняет цифровое отсчётное устройство). Они имеют значительные преимущества и широко применяются в качестве профессиональных измерительных инструментов.

К несомненным плюсам электронных нивелиров относится автоматизация и стабильность измерений. Цифровое отсчётное устройство в любом случае более надёжно и точно, так как его работа не зависит от человеческого фактора и намного меньше зависит от условий видимости.

Схема основных составных частей цифрового нивелира отличается от оптического наличием отсчётного устройства и экрана, на который выводятся показания, а также специальной измерительной рейки. На эту рейку нанесены уникальные штрих-коды. Отсчётное устройство может точно определять высоту по тому из этих кодов, на который наведена труба нивелира. Значения высоты будут выведены на дисплей.

Снятие показаний запускается одним нажатием на кнопку, а также различные модели цифровых нивелиров имеют функцию сохранения и экспорта значений.

Поскольку прибор применяется в полевых условиях, в его конструкцию всегда входит корпус с повышенной защитой от пыли и влаги. Устройство зрительной трубы мало отличается от конструкции оптического прибора, она также имеет линзы с кратностью увеличения от 20 до 50 крат. Чем выше кратность, тем более точен прибор.

Электронные приборы тоже могут иметь функцию измерения горизонтальных углов.

Те модели, которые имеют горизонтальный лимб для этих целей, маркируются специальным обозначением в виде буквы «Л».

Лазерные нивелиры

В отдельную категорию выделяются приборы с лазерными излучателями. Такой нивелир устроен оригинальным образом и не имеет зрительной трубы. Визуальное фокусирование на измеряемой точке осуществляется уже за счёт лазера, который проецируется в хорошо видимую световую линию (в некоторых случаях – в точку).

Лазер ограничен по дальности действия, что является основным недостатком этого типа приборов. Зато их удобно использовать в бытовых и строительных целях. Лазерные модели с небольшим радиусом действия стоят недорого, их применяют внутри помещений при проведении строительных работ, разметки, при установке различных конструкций и мебели.

Для проведения работ на открытой местности также производятся лазерные нивелиры особого класса, которые могут проецировать свет на более удалённые точки. Их часто используют вместе со специальным детектором лазерного излучения и успешно применяют на дистанциях до 500 м.

В состав прибора такого типа входит светодиод (один или несколько) и оптическая система, которая проецирует излучение светодиода в плоскость.

Светодиод может быть устроен как неподвижный излучатель или вращающийся (у ротационных моделей).

Фокусировка

Снятию показаний прибора предшествует процедура фокусировки. Для фокусирования используется специальный элемент – кремальера, которая вращается с целью наведения фокусирующей линзы. Когда получено достаточно чёткое изображение измерительной рейки, нужно также добиться чёткости изображения сетки нитей.

По средней нити этой сетки будет определяться высота. Чтобы сделать её чёткой, нужно вращать окулярное колено до нужного положения.

В оптических нивелирах классической конструкции вы можете видеть в зрительную трубу пузырьковую ампулу цилиндрического уровня. Ориентируясь на пузырёк, трубу приводят в горизонтальное положение путём вращения наводящих винтов.

Если проблема выравнивания по горизонту решена с помощью компенсатора, в наличии цилиндрического уровня на зрительной трубе нет нужды, но присутствует установочный уровень на корпусе прибора. С его помощью вы должны ровно установить прибор на подставке, регулируя его положение винтами, и только после этого выполнить фокусировку.

Дополнительные принадлежности нивелира

К элементам дополнительной комплектации прибора относятся штативные подставки и измерительные рейки.

Штатив состоит из лёгких сплавов или алюминия, служит для установки прибора в нужном положении и на нужной высоте. При выборе штатива следует обратить внимание на его максимальную высоту, крепление (оно должно быть эргономичным и жёстко фиксировать прибор в необходимом положении), а также прочность и вес.

Пристального внимания заслуживает рейка. Она должна быть достаточной длины (производятся рейки разных размеров) и иметь шкалу значений, хорошо различимую в окуляр нивелира с дальнего расстояния.

Все модели измерительных реек маркируются буквами РН и следующими за буквенным обозначением цифрами. Например, РН 3-2500 означает следующее: нивелирная рейка с точностью до 3 мм, длиной 2500 мм.

Некоторые рейки имеют складную конструкцию телескопического типа и маркируются буквой «С».

При выборе нивелирной рейки исходите из того, что их длина колеблется в диапазоне от 1 до 5 м, а точность измерений зависит от материала, из которого изготовлена рейка. Инвар – специальный сплав, который мало подвержен расширению при воздействии температуры.

Из него делают нивелирные рейки повышенной точности.

Выводы

Устройство и принцип действия нивелира бывают разными в зависимости от его типа. Оптические и цифровые приборы имеют ось визирования, расположенную вдоль зрительной трубы, которую нужно установить в нужном направлении и по горизонту. Для этого используется как оптическая система, так и отсчётные цифровые устройства и элементы автоматизации типа компенсатора.

Пользоваться цифровыми нивелирами и моделями с компенсатором проще, чем приборами классического типа. При этом цифровые устройства требуют источник питания, защиту от пыли и влаги, а также могут стоить дороже. Отдельной разновидностью являются лазерные нивелиры.

О том, как пользоваться нивелиром, вы можете узнать из видео ниже.

100 фото вероятных проблем и их решение

Профессиональные строители, да и многие домашние умельцы, во время строительства и обустройства своего дома, дачного или садового участка, используют лазерные уровни. Они отличаются высокими техническими параметрами, практичностью и широкими возможностям. Однако в процессе работы может произойти всякое: инструмент может выйти из строя полностью или частично, при всем том, останавливать работу иногда невозможно или крайне затруднительно.

Лазерный уровень является сложным техническим прибором, а потому он, как и все в этом мире, может неожиданно дать сбой или выйти из строя. Можно, конечно, быстро просмотреть представленные в интернете фото, объясняющие ремонт лазерного уровня, однако этого может оказаться мало и для ремонта необходим уже более основательный подход.

Можно ли самостоятельно отремонтировать лазерный уровень в домашних условиях? Что для этого нужно знать и уметь, какие инструменты могут потребоваться? В каких случаях не получится обойтись своими силами? Давайте попробуем ответить на эти и некоторые другие вопросы в этой статье.


Краткое содержимое статьи:

Конструктивные особенности лазерных уровней

Устройство лазерного нивелира достаточно просто по своей сути, но отдельные его модули имеют сложную конструкцию, что делает не всегда возможным, или крайне затруднительным ремонт лазерного уровня своими руками в домашних условиях, без использования специального оборудования.

В самом общем виде такой прибор состоит из источника света, в качестве которого используют специальные лазерные светодиоды, оптической системы, она производит отклонение лазерного луча в нужных плоскостях и источника питания.

Корпус лазерного нивелира защищает его от внешних воздействия, а специальная крепежная система позволяет устанавливать его на месте и проводить необходимую корректировку и настройку направлений луча или лучей.

В зависимости от модели, уровень может иметь различные функциональные возможности. В корпусе располагают системы управления лазером, сигнализации аварийного состояния, контроля точности и корректировки лучей.

Самые простые модели позволяют направить видимый лазерный луч строго параллельно корпусу, который предварительно отстраивается в пространстве посредством пузырьковых классических уровней.

Профессиональные модели нивелиров имеют конструкцию, которая позволяет прорисовывать два или более лучей, при этом, они строго ориентированы в пространстве относительно друг друга.


Основные неисправности

Давайте посмотрим: как отремонтировать лазерный уровень, что можно сделать в домашних условиях.

Не имея специального образования и инструмента, вполне можно справиться с неисправностями, которые возникают в результате небрежного обращения, механической тряски во время перевозки или повреждений корпуса, а также провести обслуживание и ремонт крепежа и штатива.

Если вы обнаружили неточность в показаниях нивелира, можно попробовать это исправить, для чего необходимо разобрать корпус. Внутри вы сможете найти небольшой «усик», который позволяет настраивать лазерную головку, ориентируясь по классическим пузырьковым уровням или отвесу, попробуйте провести настройку лучей в пространстве.

Кроме смещения «усика», на точность показаний может повлиять изменения в настройке специального груза. Вскрыв корпус, осмотрите: в нижней части должен быть специальный пластиковый болт, вскройте его, найдите винт с аббревиатурой «А» – это и есть груз.

Внимательно осмотрев платформу можно найти отклонения в настройке груза. Подкорректируйте и проверьте точность работы, для чего используйте отвесы или классические уровни.

В домашних условиях, кроме всего прочего, можно проводить ремонт корпуса уровня, если он получил повреждения, а также заменить стекло закрывающее оптическую систему. Новое стекло можно приобрести готовое или сделать самому.


Еще одной распространенной неисправностью, необходимо считать нечеткую работу или отказ кнопок управления. Причиной данной поломки может стать строительная пыль или излишне сильное давление на сами кнопки в процессе эксплуатации.

Для ремонта вскройте корпус, если вы обнаружите, что контакты кнопок отошли или в результате коррозии отпали, пропаяйте их электропаяльником с соблюдением всех правил пайки.

Если кнопки вышли из строя, что можно определить посредством мультиметра в режиме омметра, при этом они являются нескрываемыми, замените их, подобрав аналогичные новые или подходящие, но другого типа.

Важно! Не имеет значения, проводите вы ремонт уровней bosch – самых известных и наиболее популярных, или другой, малоизвестной фирмы, после вскрытия корпуса вы автоматически лишаетесь гарантии!

Невозможно создать универсальную инструкцию для ремонта уровня, спектр неисправностей может быть очень обширным. Однако заметим, если на вашем нивелире вышел из строя сам лазер или сломалась оптическая система, вы вряд-ли сможете сделать ремонт самостоятельно, в этом случае придется обратиться в мастерскую.


Помните, аккуратное обращение, своевременная чистка и уход, сделают срок службы вашего уровня очень продолжительным, а потому…

Мудрость не в умение находить выход из трудных ситуаций, а в умении не попадать в них.

Фото ремонта лазерного уровня

Также рекомендуем посетить:

Лучшие варианты лазерных уровней для домашних проектов

Фото: amazon.com

Один из первых инструментов для выравнивания, с которыми многие знакомы для домашних проектов, - это спиртовой или пузырьковый уровень. Уровни духа используют маленький пузырек в трубке, чтобы определить, ровно или вертикально. Эти уровни эффективны для мелких деталей, но для максимальной точности, согласованности и удобства самовыравнивающийся лазерный уровень может иметь решающее значение. Лучшие лазерные нивелиры просты в использовании - это новое поколение технологии нивелирования.Они могут делать все, что могут сделать духовые или пузырьковые уровни, и многое другое. Как они работают? Лазерные уровни проецируют луч света через комнату или рабочую площадку, чтобы служить ориентиром в таких различных проектах, как установка электрических розеток, развешивание картин и строительство палубы.

Внимание: не все лазерные уровни одинаковы. Лучшие лазерные нивелиры имеют разные лучи и ориентацию, могут самонивелироваться, имеют длительный срок службы батареи и мощные лазерные лучи, которые лучше видны в дневное время.Покупка хорошо сделанной и продуманной модели поможет вам избежать дорогостоящих ошибок из-за неточностей или проблем с видимостью.

Впереди наше руководство по пониманию и навигации по доступным опциям, а также несколько наших любимых выборов в категории.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Bosch 360-градусный лазер для выравнивания и выравнивания
  2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: Black + Decker Line Laser с датчиком стержня
  3. НАИЛУЧШИЙ ДЛЯ ЛЕГКИХ УСЛОВИЙ: SKIL Самовыравнивающийся крест на 360 градусов Линейный лазер
  4. НАИЛУЧШИЕ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ: Klein Tools 93LCLS Laser Level
  5. НАИЛУЧШИЕ ДЛЯ НАРУЖНОГО ИСПОЛЬЗОВАНИЯ: Huepar Self-Leveling Laser Level

Точность

Отличительным признаком любого хорошего уровня является точность, будь то уровень или высокотехнологичная лазерная модель.Лучшие лазерные нивелиры будут иметь степень точности, указанную на упаковке или в руководстве. Однако, как правило, вы должны искать модель с отклонением менее ¼ дюйма на расстоянии 100 футов для получения действительно ожидаемых результатов. Однако почти любой самонивелирующийся лазер даст более точную линию, чем может быть получен с помощью спиртового уровня.

Самовыравнивающийся

Лучшие лазерные уровни на рынке делают процедуру нивелирования «толкай и играй». Большинство моделей с технологией самовыравнивания используют лазер на маятнике в сочетании с магнитами для обеспечения устойчивости.После размещения на относительно ровной поверхности маятник берет верх и достигает окончательного уровня. Это упрощает и ускоряет настройку, особенно если у вас уже есть контрольная точка, на которой нужно зарегистрировать линию.

Ориентация луча

Одной из важнейших особенностей любого лазерного уровня является возможность ориентации луча. В зависимости от бюджета вы можете найти модели до трех ориентаций; вертикальный, горизонтальный и 360-градусный. Хотя полезность горизонтального и вертикального лучей очевидна, практичность 360-градусного лазера невозможно переоценить.Вы можете легко повесить фотографии всей комнаты или точно выровнять участок двора с помощью лазерного уровня с углом обзора 360 градусов. Кроме того, для таких проектов, как подвесные потолки, эти уровни имеют первостепенное значение как для точности, так и для прочности готового продукта.

Красный против зеленого

Вы можете этого не осознавать, но цвет лазера может иметь большое значение. Красные лазеры менее мощные, но расходуют гораздо меньше батарей. Зеленые лазеры лучше видны с большого расстояния и их легче использовать для проектов на открытом воздухе при солнечном свете.Однако они также более дороги и потенциально опасны для глаз пользователя, чем красный лазер. По этим причинам многие профессионалы владеют как красными, так и зелеными лазерами и используют их в проектах, которые раскрывают их сильные стороны.

Варианты монтажа

Одним из наиболее полезных аспектов лазерных уровней является то, что они позволяют работать практически без помощи рук. После настройки их можно оставить в покое, пока вы завершаете проект. Лучшие лазерные нивелиры используют различные крепления и функции для достижения этой цели.Некоторые из менее дорогих моделей могут просто воткнуть в гипсокартон двумя маленькими булавками для поддержки. Другие модели будут поставляться со штативами или креплениями, которые крепятся к металлическим штифтам. При покупке лазерного уровня подумайте о том, как вы его планируете использовать и какие монтажные аксессуары могут потребоваться для обеспечения совместимости.

Лучшие лазерные нивелиры

Фото: amazon.com

Если вы ищете универсальный нивелир и не возражаете потратить немного больше на один из лучших брендов в своем бизнесе, этот Bosch устройство - это то, что нужно.Эта самонивелирующаяся модель имеет стандартный горизонтальный лазерный луч, горизонтальный плоский лазер на 360 градусов и вертикальный плоский лазер на 360 градусов. Зеленый лазер виден на расстоянии до 330 футов в диаметре.

Премиум-функции Bosch могут остаться незамеченными, если вы не знали, что они там есть. Уровень контролирует срок службы батареи и регулирует луч для оптимальной видимости и продолжительности использования. Он также имеет внутренние датчики, которые обнаруживают удары и падения и предупреждают вас о проблемах с калибровкой.Однако эти датчики также могут быть источником разочарования, поскольку известно, что некоторые устройства требуют калибровки, даже если они никогда не падали и не повреждались.

Фото: amazon.com

Для тех, кому не нужны все функции топовых моделей, Black + Decker - хороший вариант по доступной цене. Это не тот тип лазерного уровня, который вы использовали бы для начала крупного проекта или ремонта, но для четких линий уровня при развешивании картин или полок он выполнит свою работу.

Этот лазерный уровень имеет несколько приятных функций, в том числе обнаружение стержня и обнаружение электрических проводов. Он поставляется с вешалкой, которая крепится к стене с помощью штифтов, и после подвешивания лазер будет самовыравниваться. Мы не можем комментировать диапазон, поскольку этот инструмент предназначен только для проецирования линий на стену, к которой он прикреплен. Это серьезный недостаток, поскольку он ограничивает разнообразие проектов, для которых его можно использовать.

Фото: amazon.com

Если вы задумались над проектами в своем списке дел, возможно, вы уже решили, что вам не нужен дорогой и сложный лазерный уровень.В таком случае лазерный уровень SKIL Self-Leveling 360-Degree Cross Line Laser может быть правильным выбором для вашего набора инструментов. SKIL имеет все основные функции, в том числе горизонтальные и вертикальные лазеры, а также покрытие на 360 градусов, но с немного меньшей подгонкой и отделкой. В результате получился функциональный, но минималистичный лазерный уровень по более низкой цене.

Если вам нужен лазерный уровень для рисования, навесных шкафов и выстраивания рамок для картин, эта модель подойдет. Красный лазер виден на расстоянии до 65 футов, чего достаточно практически для любого внутреннего проекта.Вы должны знать, что прилагаемый штатив немного привередлив, что затрудняет его быструю установку или легкую регулировку.

Фото: amazon.com

Для профессионального уровня лазерный уровень Klein Tools 93LCLS Laser Level отвечает большинству требований и даже может похвастаться некоторыми функциями, которых другие модели просто не предлагают. Klein Tools 93LCLS имеет как вертикальные, так и горизонтальные балки, но он также имеет прибор для определения точки отвеса, который может оказаться полезным при установке анкеров для кабелепровода, трубопроводов или подвесных потолков.Он также имеет несколько вариантов крепления, в том числе магнитное крепление с поворотом на 360 градусов и специальное крепление для направляющих подвесного потолка.

93LCLS не справляется с постоянным 360-градусным лазером, но возможность поворачивать его на креплении при сохранении уровня помогает компенсировать этот недостаток. Разнообразие вариантов крепления делает его невероятно универсальным. Кляйн известен тем, что делает инструменты профессионального уровня, поэтому вы можете быть уверены, что покупаете что-то, чего хватит не на один-два проекта.К сожалению, диапазон находится на нижнем уровне в 65 футов. Мы хотели бы видеть этот инструмент с зеленым лазером большей дальности, а также с возможностью обзора на 360 градусов, но это единственные незначительные недостатки, которые мы можем найти в 93LCLS.

Фото: amazon.com

Самовыравнивающийся лазерный уровень Huepar - интересный выбор для использования на открытом воздухе. Это хорошо видимая модель с 360-градусным лазером, но она достаточно недорогая, поэтому вам не нужно беспокоиться о ней, как о гораздо более дорогой модели.Он имеет степень защиты от воды и пыли IP54, что делает его идеальным для настилов зданий, выравнивания небольших участков земли и установки сайдинга.

Huepar имеет две лазерные плоскости; по вертикали и на 360 градусов по горизонтали. Нам нравится, что зеленый 360-градусный лазер хорошо виден, особенно на открытом воздухе. Нам нравится, что он имеет диапазон 180 футов, хотя его можно использовать только в импульсном режиме экономии заряда батареи. Говоря о батареях, вы должны знать, что были проблемы с отключением выключателя питания, вынуждающим пользователей извлекать батареи, чтобы включать и выключать его.

8 лучших лазерных уровней для покупки в 2021 году

Персонал

Если вы планируете строить или строить дома своими руками, требуя прямых линий или отвесов, вам не стоит на это смотреть. В то время как традиционные пузырьковые уровни подходят для небольших работ, более точные лазерные уровни необходимы для более крупных проектов, таких как выкладка стены с произведениями искусства или установка шкафов и стеллажей. Цветные лазерные лучи, проецируемые этими удобными инструментами, обеспечивают единообразную и легко просматриваемую ссылку на любую поверхность, с которой вы работаете, будь то стена, пол или потолок.Кроме того, в отличие от пузырьковых уровней, их не нужно удерживать на месте, что позволяет освободить обе руки во время работы.

На что обращать внимание

Важно, чтобы у вас было приблизительное представление о том, для чего вы будете использовать лазерный уровень, прежде чем покупать его, иначе вы можете потратить сотни долларов на инструмент коммерческого качества, которого у вас нет. нужна или базовая модель, которая не работает. Для большинства жилищных проектов DIY стандартного линейного лазера должно быть достаточно, но если вы собираетесь заниматься крупномасштабными проектами, вы можете перейти на 360-градусный лазер.Если вы планируете работать в суровых условиях или на открытом воздухе, выберите устройство со степенью защиты IP54 или выше, что обеспечит устойчивость к большинству повреждений, вызванных водой и пылью.

Как мы выбирали

При выборе лазерных уровней для этого списка мы постарались сделать так, чтобы вариант был доступен для всех, независимо от уровня навыков или планируемого использования. Мы также учитывали цены, предлагая варианты для тех, у кого ограниченный бюджет, а также более дорогие модели для тех, кому требуется максимальная точность.Хотя большинство наших медиаторов используют красные лазеры, мы также включили три варианта зеленого лазера. Мы обнаружили, что, хотя они, как правило, дороже, зеленые лазеры легче уловить глазом, чем красные, и могут быть приоритетом для тех, кто работает над крупномасштабными проектами.

Реклама - продолжить чтение ниже

1

Лучший вариант бюджета

Лазерный уровень Tacklife SC-L01-50 Tacklife Walmart.ком

27,99 долл. США

Эта недорогая модель - отличный выбор для тех, кто интересуется небольшими проектами в помещениях. Ее можно закрепить на штативе или - благодаря магнитному кронштейну - на металлической поверхности. Сумка для переноски на молнии снижает вероятность того, что она будет повреждена, когда она не используется, а также при транспортировке в ящике для инструментов или сумке. Кроме того, прорезиненная рамка обеспечивает надежный захват при установке.

В комплект входят две батарейки типа AA, обеспечивающие 12-часовое время работы, а простое управление позволяет новичкам или любителям сделать настройку и использование сразу же.

  • Простота использования
  • Диапазон 30 футов
  • Компактный размер
  • Не подходит для использования на открытом воздухе
2

Лучшее для тяжелых условий эксплуатации

DeWALT DW088K Линейный лазер DEWALT амазонка.ком 169,00 долл. США

$ 115.93 (31% скидка)

Разработанная с учетом максимальной прочности, эта прочная модель от DeWALT имеет литой корпус, который защищает от износа на типичной рабочей площадке и даже может выдерживать падения с высоты до 1 метра.

Жесткий футляр также сохраняет ваш инструмент чистым, сухим и защищенным, когда вы его не используете, и значительно упрощает хранение его на полке, чем вариант с мягкими стенками.Степень защиты IP54 также защищает его от брызг воды под любым углом, а 90-дневная гарантия DeWALT с возвратом денег поможет вам в случае возникновения каких-либо проблем.

  • Светодиодный индикатор сообщает, когда он уровень
  • Интегрированное магнитное поворотное основание
  • Дальность видимости 50 футов
3

Лучшее для установки шпилек

BLACK + DECKER BDL190S Линейный лазер Блэк энд Декер амазонка.ком

60,73 долл. США

Для тех, кто планирует использовать его в первую очередь для подвешивания или крепления, этот комбинированный измеритель уровня / стойки будет отличным выбором. У него нет двойных лазеров для создания поперечного луча, как у большинства других наших вариантов, но его единственная линия самонивелирования по-прежнему подходит для множества работ.

Его светодиодный экран с подсветкой предоставляет впечатляющий объем информации о расположении шпилек и материале, снижая вероятность случайного удара по любой проводке, находящейся под напряжением.Он крепится к стене с помощью небольшой булавки, поэтому имейте это в виду, если небольшое повреждение стены будет проблемой.

  • Ограниченная гарантия на 2 года
  • Лазерный нивелир
  • Недостаточно точен для крупных проектов
  • Сравнительно дорого
4

Вариант линии Best Point

Лазерный уровень Klein Tools 93LCLS Klein Tools амазонка.ком

149,99 долл. США

Нам нравится функция точки отвеса в этом инструменте, которая позволяет одновременно отмечать точки на полу и потолке - идеально подходит для выравнивания освещения или других потолочных светильников. Его монтажный кронштейн также имеет резьбу 1/4 и 5/8 дюйма, что делает его применимым к большинству штативов, и спроектирован так, чтобы устройство могло поворачиваться на 360 градусов. Кроме того, он также поставляется с дополнительным зажимом для выравнивания потолка и разметки, который плотно прилегает к жесткому пластиковому футляру для хранения.Удобный транспортировочный замок гарантирует, что устройство не включится случайно во время транспортировки и не оставит вас с разряженной батареей.

  • Облегченный
  • Оранжевый корпус повышенной видимости
  • Степень защиты IP54
  • Отсутствует настройка блокировки линии
5

Лучший вариант для среднего диапазона 360 градусов

Самовыравнивающийся лазер Huepar 603CG Huepar амазонка.ком

195,99 долл. США

Еще одна опция с зеленым лучом, эта модель обеспечивает гибкость батареи, необходимую всем, кто работает над проектами целый день. Вы можете использовать обычные щелочные батареи или входящую в комплект литиевую перезаряжаемую батарею, входящую в комплект поставки - особенно удобная функция при использовании уровня на удаленном рабочем месте, которая может затруднить подзарядку.

Ящик для хранения с подкладкой из пеноматериала является настоящим отличием этого устройства с отделениями для организации каждого из компонентов, что позволяет легко увидеть, отсутствуют ли какие-либо детали, прежде чем отправиться в путь.Включенная в комплект светоотражающая визирная пластина также позволяет увеличить видимость.

  • Создает три линии на 360 градусов
  • Индикатор уровня заряда батареи
  • Ручная блокировка линии
  • Тяжелее большинства вариантов
6

Лучший коммерческий вариант

Линейный лазер DeWALT 12V Max DEWALT амазонка.ком

$ 449,00

Этот промышленный инструмент рассчитан на длительный срок службы, с алюминиевыми кожухами, защищающими каждый из его лазеров от случайных повреждений, и прочным корпусом, который выдерживает жестокое обращение на рабочей площадке. Степень защиты IP65 делает этот лазер еще более защищенным, способным противостоять пыли и брызгам воды под любым углом, что делает его идеальным для использования на открытом воздухе.

Нам нравится тот факт, что в этой модели используется аккумуляторная батарея, которая также может использоваться с другими 12-вольтовыми инструментами DeWALT.Его 360-градусный лазерный луч, установленный сверху, также позволяет работать со всем помещением, не перемещая устройство для каждой стены.

  • Зеленый луч легко увидеть
  • Светодиодный индикатор уровня заряда батареи
  • Дальность видимости 100 футов
  • Тяжелее большинства вариантов
7

Лучший доступный вариант с обзором на 360 градусов

Самовыравнивающийся лазерный нивелир SKIL Cross Line

Благодаря внутренней перезаряжаемой литиевой батарее и зарядному порту micro-USB, эта модель устраняет необходимость в незакрепленных батареях, которые неудобно и дорого заменять.Кроме того, он относительно доступен по цене для более качественного варианта с обзором на 360 градусов, что делает его отличным выбором для тех, кому нужно выполнять более масштабные задачи, но нет сотен долларов, которые можно потратить на инструмент.

Чтобы сделать ваши деньги еще более привлекательными, в этот комплект также входит собственный регулируемый штатив, функция, которую вы обычно не найдете в аналогичных продуктах. Его красный луч виден на расстоянии примерно 50 футов, что должно быть нормальным для большинства жилых комнат.

  • Режим самовыравнивания
  • Легкий
8

Лучший бюджетный вариант с зеленой линией

Самовыравнивающийся лазер Bosch GLL40-20G

Доступный вариант с зеленым лучом, эта модель Bosch - отличный универсальный лазер для тех, кому нужен надежный и качественный инструмент без лишних затрат.

Достаточно яркий, чтобы быть видимым на расстоянии до 40 футов, его поперечные лазеры дают вам точные линии уровня и отвеса. Его простые элементы управления делают его простым в использовании, а входящий в комплект монтажный зажим позволяет надежно прикрепить его практически к любой поверхности толщиной от 0,5 до 2,25 дюйма. Кроме того, его компактный размер занимает минимум места в вашей мастерской и позволяет легко помещаться в ящик для инструментов.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама - продолжить чтение ниже

7 лучших лазерных уровней 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь. Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Иногда бывает достаточно просто взглянуть на прямую линию, но когда точность имеет значение, вам понадобится помощь уровня, чтобы гарантировать точность.И хотя простого пузырькового уровня достаточно для того, чтобы повесить картину, вы по достоинству оцените преимущества лазерного уровня для больших проектов вокруг вашего дома и двора.

Многие лазерные нивелиры могут излучать два или три луча одновременно, что позволяет видеть как горизонтальные, так и вертикальные направляющие, а также точки пересечения этих линий. Это означает, что вы можете точно и легко выполнять проекты, требующие максимальной точности, такие как укладка плитки, установка шкафов или обрамление пристройки дома.

Существует несколько типов лазерных уровней, поэтому мы провели для вас исследование, а затем сузили выбор до тех, которые лучше всего подходят для среднего и более продвинутого мастера.

Вот лучшие лазерные уровни для ваших домашних проектов DIY.

Окончательный вердикт

Самовыравнивающийся лазерный уровень Tavool (см. На Amazon) - наш лучший выбор благодаря простоте использования для создания точных лазерных линий как в горизонтальной, так и в вертикальной плоскостях. Но если вам нужна лазерная линия, которая окружает все четыре стены комнаты, Skil Self-Leveling 360-Degree Level (см. На Amazon) - ваш лучший вариант, хотя он немного дороже.

Точность

Самая важная особенность лазерного уровня - его точность. В конце концов, если он не может построить прямую линию, какой в ​​этом смысл? На большинстве лазерных уровней точность указывается прямо на упаковке. Если на 100 футах отклонение превышает дюйма, продолжайте делать покупки.

Ориентация луча

Ориентация луча - это направление линии, создаваемой лазерным уровнем. Есть три возможности: горизонтальная, вертикальная и 360-градусная, которая представляет собой горизонтальную линию, охватывающую все четыре стены комнаты.Многие лазерные нивелиры более высокого уровня имеют все три варианта. Менее дорогие модели обычно имеют только вертикальные и горизонтальные балки.

Самовыравнивающийся

Самовыравнивающийся лазерный уровень автоматически регулируется, чтобы компенсировать слегка неровные поверхности, как правило, гораздо точнее, чем вы могли бы справиться только с помощью собственных глазных яблок. Это обязательная функция, если вы планируете часто использовать инструмент или в неидеальных условиях.

Цвет

Большинство лазерных уровней излучают красный луч света.Красный свет потребляет меньше энергии батареи, но его труднее увидеть на улице. Зеленые лазеры более дороги, потребляют больше энергии от батарей и потенциально более опасны для ваших глаз, но их также легче увидеть на улице и на больших расстояниях.

Как работает лазерный уровень?

Слово «лазер» является аббревиатурой от слова «усиление света за счет вынужденного излучения». Хотя наука немного сложна, в основном это означает, что лазеры испускают излучение в виде видимого света.В случае лазерного уровня этот свет излучения испускается полупроводником LED (светоизлучающий диод), а затем жестко фокусируется с помощью внутреннего зеркала или призмы в интенсивный луч света.

Как использовать лазерный уровень для развешивания картин?

Если вы просто вешаете одну легкую картину на стену, вам не нужен лазерный уровень. Но если вы вешаете несколько картин в ряд, вешаете одно тяжелое зеркало или картину, для фиксации которой требуется несколько гвоздей, или вешаете картины вдоль наклона, например, над лестницей, тогда вы найдете лазер. уровень делает работу намного проще, чем смотреть на нее или полагаться на рулетку или карандаш.

  1. Сначала определитесь, где вы хотите повесить свои фотографии и желаемый макет.
  2. Затем с помощью лазерного уровня направьте луч света на стену, на которой должны быть повешены картины.
  3. Если вы хотите, чтобы верх или низ изображений были выровнены, вам необходимо измерить расстояние от подвесного крючка или проволоки на обратной стороне произведения искусства до верхнего или нижнего края. Теперь измерьте это расстояние выше или ниже луча света, чтобы указать, где вам нужно разместить гвозди.
  4. Если вы выравниваете произведение искусства по середине каждого изображения, вам нужно измерить высоту произведения искусства и разделить его на два, чтобы получить его середину. Теперь измерьте длину от этой средней точки до подвесного троса или кронштейна на обратной стороне изображения. Наконец, используйте линейку, чтобы найти это измерение над лазерным лучом.
  5. Сделайте небольшие отметки карандашом, чтобы отметить каждое место, где вы забиваете гвоздь.
  6. Забейте гвозди и повесьте свои работы.

Как пользоваться лазерным уровнем без штатива?

Штатив позволяет легко удерживать лазерный нивелир в устойчивом положении, но использовать его без него невозможно.Вы можете установить лазерный уровень на стул, стол, шкаф или любую другую плоскую поверхность, которая находится через комнату от стены, куда вы хотите направить свет. Возможно, вам придется использовать книги или другие предметы, чтобы поднять лазерный уровень на нужную высоту.

Эта статья написана Мишель Ульман, экспертом по инструментам компании The Spruce. Она имеет большой опыт не только в написании обо всех вещах, связанных с домом, но и в выполнении различных проектов DIY, включая ландшафтный дизайн, покраску, напольное покрытие, оклейку обоев, ремонт мебели и простой ремонт.

Лазерные нивелиры и лазерные дальномеры

Наша линейка лазерных инструментов разработана для обеспечения максимальной точности, поэтому ваши измерения будут выполняться быстро и легко. У нас есть широкий ассортимент продукции для работы, включая комбинированные лазерные уровни, линейные лазерные уровни, точечные лазерные уровни, лазерные дальномеры, ротационные лазерные уровни и оптические уровни. Они сделаны для обеспечения точности нивелирования, профилирования на стройплощадке, сложных измерений и многого другого. Наши лазерные инструменты GUARANTEED TOUGH® созданы, чтобы помочь вам каждый раз выполнять работу правильно.

Ваш выбор

75 Результаты Очистить все

Нет текущих выборов

Тип продукта Посмотреть больше фильтров Точность на 100 футов Посмотреть больше фильтров Посмотреть все Сортировать по Новейшие Самый старый По названию от А до Я По имени Z-A 75 Результаты

Товаров не найдено.

{{{Navigation_Title}}}

{{ModelName}}

{{#unless HideCompare}} Сравнить продукт {{/пока не}} {{#if IsAccessory}} Посмотреть серию {{еще}} {{#if BuyNow}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}}

Как купить лазерные уровни

Чтобы помочь вам ориентироваться в этом ландшафте, я обобщил некоторую ключевую информацию о лазерных уровнях, чтобы вы могли задавать правильные вопросы во время исследования.Я использую Leica Linos как образец (насколько я знаю их лучше всего), но эта информация относится к лазерным уровням в целом.

Типичные конфигурации и способы использования лазерного уровня:
  • Точечные лазеры излучают 2, 3 или 5 перпендикулярных лазерных точек.

    Основное использование : Перенос точек с пола на потолок для разметки стен под углом 90 градусов (метод 3,4,5) или для переноса высоты или местоположения от стены к стене или от пола к потолку для запуска труба или водовод.

  • Линейные лазеры проецируют горизонтальные или вертикальные линии уровня под «углом раскрытия» в диапазоне от +/- 60 градусов до более 180 градусов.

    Основное применение : Линейные лазеры используются для маркировки линий уровня для выравнивания объектов в пространстве (подоконники в комнате, верхние кухонные шкафы, поручни для стульев, электрические распределительные коробки и т. Д.).

  • Комбинированные лазеры - это именно то, что вы ожидаете, сочетание линий и точек.

    Основное использование : Как макет, так и переводы. Лучшее из обоих: отправьте команду с комбинированным лазером, и у них будут все необходимые инструменты. Наши комбинированные лазеры обозначаются количеством линий и точек, которые проектирует инструмент (например, L2P5 - 2 линии и 5 точек).

  • Линейные лазеры на 180 ° по своей концепции аналогичны линейным лазерам, но имеют более широкий угол поворота (часто> 180 °). Эти лазеры часто имеют большие «окна» для излучения лазерного света, что делает корпуса немного больше, чем у компактных линейных лазеров.

    Основное применение : Отлично подходит для укладки полов или планировок в больших помещениях. Они особенно хорошо подходят для установки таких вещей, как коммерческий гипсокартон. Установив лазер в углу комнаты, большой угол наклона вентилятора позволяет лазеру проецировать ровную горизонтальную или вертикальную линию вокруг всей комнаты, а ножки предназначены для обхода дорожки.

  • Многолинейные лазеры S Подобны лазерам на 180 °, за исключением того, что многострочные лазеры проецируют более одной плоскости уровня одновременно.Обратной стороной является их стоимость и больший размер. Как и комбо-лазеры, многолинейные лазеры характеризуются количеством горизонтальных и вертикальных плоскостей, а также проецируемыми точками. Плоскости многолинейного лазера пересекаются, образуя «точку» на поверхности, поэтому у большинства многолинейных лазеров есть только одна истинная «точка»: лазер направлен вниз по земле.

    Основное использование : Большие площади, где необходимы как компоновка, так и перемещение, и / или когда несколько бригад работают над одной работой. Лучшие многолинейные лазеры поставляются с приемником и пультом дистанционного управления.ML180 (на фото) оснащен защелкой XCR, которая одновременно является приемником и пультом дистанционного управления в одном устройстве.

  • Ротационные лазеры Хотя линейный лазер также может работать на открытом воздухе на расстоянии до ~ 100 футов с лазерным детектором, они в первую очередь предназначены для использования внутри помещений. Если вы работаете в основном на открытом воздухе, то ротационный лазер, вероятно, будет лучшим выбором.

    Для них требуется детектор, так как лазерная линия генерируется одной лазерной точкой, вращающейся с высокой скоростью вращения, и в большинстве случаев ее нельзя увидеть невооруженным глазом.Даже если вы заметите его отблеск, устойчивой линии для измерения нет.

    Основное применение: Нивелир на открытом воздухе или в помещении в огромных помещениях, например, на складах, где даже многолинейный лазер не имеет достаточного диапазона.

    (В настоящее время мы не продаем ротационные лазеры напрямую в Интернете.)

Самовыравнивающийся

Самовыравнивающиеся лазерные уровни используют маятник, чтобы убедиться, что линии и / или точки выровнены, даже если сам инструмент не выравнивается (маятник в Linos может компенсировать отклонение до ~ 4 градусов).

Если уровень удаляется, он автоматически выравнивается до тех пор, пока остается в рабочем диапазоне механизма выравнивания. Если уровень выходит за пределы рабочего диапазона, большинство линейных лазеров (включая Linos) начинают мигать, чтобы уведомить вас о проблеме, а другие просто отключаются.

Поддержание уровня не является проблемой для самонивелирующихся лазерных инструментов. Важно следить за тем, чтобы лазерная линия оставалась на контрольной высоте. Если кто-то ударит штатив, поверхность или шпильку, на которой он закреплен достаточно, чтобы переместить устройство, вы можете в конечном итоге работать на другой высоте, даже если инструмент все еще находится в горизонтальном положении - и он не будет мигать, чтобы сообщить вам об этом, потому что у него есть нет возможности узнать, какова ваша контрольная высота.Лучше всего проверять свой эталон несколько раз в течение дня (быстрый, простой и чрезвычайно точный способ сделать это - использовать DISTO).

Слово мудрым: вы можете встретить недорогой ручной лазерный уровень. Они отличаются от самонивелирующегося лазера тем, что ручной лазерный уровень требует, чтобы вы выровняли лазер вручную (и продолжали проверять его в течение дня, чтобы убедиться, что он остается ровным), используя какой-либо тип пузырькового уровня и регулировочные винты на лазерная база. Лазеры с ручным выравниванием отнимают много времени и могут вызвать большие проблемы, если кто-то случайно выбьет лазерный нивелир, и луч ручного лазерного уровня не мигнет или не отключится, когда это произойдет.

См. Функцию самовыравнивания Leica Lino L2G + выше

Маятниковый замок

Представьте себе миниатюрный маятник на высокоточных шарикоподшипниках. Излучатель лазера прикреплен к маятнику, который всегда стремится свисать прямо вниз из-за силы тяжести. Ударьте по лазеру, и маятник качнется и быстро вернется в горизонтальное положение (как и ваша лазерная линия).

Но бывают случаи, когда вам может понадобиться наклонная линия (например, расположение точек установки кронштейна поручня на лестнице).Маятниковый замок позволяет заблокировать маятник, чтобы он не раскачивался. Как только маятник заблокирован, устройство больше не будет мигать лазером, если он находится вне уровня, и вы можете просто наклонить лазер, чтобы проецировать линию под нужным вам углом. Обратной стороной этого является то, что вы хотите отключить маятниковый фиксатор, когда вам понадобится горизонтальная линия.

Вы также можете задействовать маятниковый замок, чтобы защитить механизм, когда он не используется, на случай, если устройство случайно уронят или удариться во время транспортировки.

Способность работать в течение дня

В большинстве самонивелирующихся лазеров используются щелочные батареи или какой-либо тип аккумуляторной батареи. Новые зеленые лазеры, представленные на рынке, имеют более яркие лучи, чем красные лазеры, но также могут потреблять больше энергии батареи, чем красный лазер (у некоторых зеленых лазеров время работы составляет всего пару часов).

Доступны более экологически чистые варианты подзаряжаемых аккумуляторов, как встроенные, так и внешние. Если у вас есть встроенные батареи, убедитесь, что вы можете «заряжать» их, то есть заряжать батареи во время использования инструмента.

Отличная установка - это перезаряжаемый вариант с резервной щелочной батареей. Leica делает это с помощью нашей концепции Triple Power. Другой вариант - перезаряжаемые батарейки типа AA.

Корпус и инструмент

Защитит ли инструмент от падения большой резиновый бампер? Может быть, а может и нет. Плохо сконструированный инструмент не спасет кусок резины толщиной ¼ дюйма, каким бы крутым или жестким ни выглядел бампер. Долговечность лазерного инструмента достигается изнутри.Все мы знаем, что дешевые инструменты дешевы не зря, поэтому лучше иметь прочный инструмент с маятниковым замком и обращаться с ним как с прецизионным измерительным инструментом. Не нужно относиться к нему как к произведению искусства, просто не злоупотребляйте им. И никогда не помешает периодически проверять точность нивелирования.

Диапазон и точность

Основным фактором точности нивелирования лески является настройка маятника (вот почему вы хотите защитить маятник от сильных ударов с помощью фиксатора).Точность выражается как ошибка нивелирования в заданном диапазоне, например, 1/16 дюйма на расстоянии 15 футов. Удвойте диапазон до 30 футов, и ошибка удвоится до 1/8 дюйма. На 8 'у вас должна быть половина ошибки, но иногда лазерная линия шире, чем указано в спецификации. Многие лазерные нивелиры заявляют о точности 1/16 дюйма на расстоянии 15 футов.

Проблема в том, что дешевый лазерный уровень на расстоянии 15 футов от цели будет проецировать лазерную линию шириной дюйма - удачи с этим! Важно, чтобы линия была яркой, четкой, четкой. Вы узнаете хороший лазер, когда увидите, что он включен.

Зеленый и красный лазер

Настоящий зеленый лазерный диод стоит больше, чем красный, но если вы используете лазерный уровень в течение нескольких часов, вы оцените разницу. Ультрасовременная технология прямого излучения зеленых диодов дает яркую зеленую линию с меньшим количеством «пятен» луча, чем красные лазеры. В результате на рабочей поверхности проходит чистая, резкая лазерная линия. Зеленая длина волны в 3–4 раза более заметна для вашего глаза, чем красный лазер. Это означает, что вы обычно можете видеть зеленый лазер с большего расстояния, чем красный лазер.Большее видимое расстояние означает меньшее количество настроек, а меньшее количество настроек означает меньше времени, необходимого для завершения работы.

Угол вентилятора

Один из способов визуализировать это - представить себя стоящим с вытянутыми в стороны руками. От правой руки к левой руке угол разворота 180 °. Встаньте у стены, и все, от вашей правой руки до левой руки, будет находиться в лазерной плоскости.

Поместите лазер с углом наклона вентилятора 180 ° и достаточным радиусом действия в угол, и вы получите ровную плоскость для всей комнаты.Это одна установка для всей работы, которая экономит время и, соответственно, деньги.

Качество луча

Посмотрите внимательно на балку у стены с расстояния примерно 15 футов. Ищите четкие яркие линии. Лазерные инструменты более низкого качества будут иметь нечеткие и периодически тусклые линии, «призрачные» или параллельные линии или мертвые точки на линиях. Увидеть - значит поверить, и как только вы увидите хорошую линию рядом с плохой, вы действительно сможете оценить разницу между качественным лазерным излучателем и дешевым.

IP54 или IP65 рейтинг

IP означает «Защита от проникновения» или устойчивость к пыли и влаге. Первая цифра указывает на защиту от пыли, а вторая - на защиту от влаги. Существуют одноразовые лазерные уровни IP40 (небольшая защита от пыли, без защиты от влаги), но если вы заботитесь о своих инструментах и ​​своей работе, не покупайте ничего ниже IP54 - пыли и влаги. Инструмент со степенью защиты IP54 может стать пыльным или влажным.

Для тяжелых работ или непредсказуемых рабочих мест выберите IP65, Mil-Spec или выше.Бросьте в грязь и смойте из шланга. Многие продукты со степенью защиты IP65 также рассчитаны на сопротивление падению с высоты 3-6 футов.

Независимо от инструмента и степени защиты IP, небольшой совет: НИКОГДА, НИКОГДА не кладите мокрый инструмент в закрытый ящик.

У нас нет видео, на котором Lino выдерживает это, но вот видео, на котором тахеометр Leica IP65 проходит тот же тест на пытки, что и Linos - эта штука стоит 45000 долларов!

После покупки

Недавно я разговаривал с продавцом в Вегасе и спросил его, как он обучает людей пользоваться лазерным уровнем.Он склонил голову набок, посмотрел на меня с озадаченным лицом и сказал: «Откройте коробку, вставьте батарейки и включите. Что тренировать? "

Вам, вероятно, не понадобится круглосуточный колл-центр, чтобы помочь вам использовать лазерный уровень ... но вам может потребоваться гарантия. Купите качественный продукт от известного производителя, который физически присутствует в вашей стране и имеет простую «обменную» гарантию. Если инструмент не соответствует требованиям производителя в течение гарантийного срока, вы получаете новый инструмент.Гарантия на эти инструменты обычно составляет от одного до трех лет. Не ждите бесплатной замены лазера с треснувшим корпусом. Гарантия распространяется на нормальный износ и производственные дефекты, а не на инструмент, наездившийся грейдером.

Качество имеет значение.

Я не могу устоять перед одним штекером для наших собственных инструментов: Leica Geosystems - производитель измерительных инструментов. Мы производим профессиональное геодезическое оборудование более 100 лет и находимся в авангарде применения лазерных технологий для решения задач измерения.Конечно, вы можете купить приличный лазерный уровень у производителя электроинструментов, но когда точность является ключевым моментом, полезно знать, что ваш лазерный уровень был разработан компанией, которая специализируется на точности.

Изучить комментарии

Технологии, лежащие в основе лазерных уровней - Как работает лазерный уровень?

В лазерных уровнях используется лазер , усиленный сфокусированный луч света, излучаемый твердотельным устройством, называемым диодом . Эти светоизлучающие диоды, также известные как светодиоды, используются во многих обычных устройствах, включая цифровые часы, пульты дистанционного управления или телевизионные экраны.

Чтобы понять, как работает лазер, полезно знать, что это слово на самом деле является аббревиатурой от «Усиление света за счет стимулированного излучения». Проще говоря, когда определенные электроны стимулируются, они испускают луч света. Когда зеркала или призмы собирают этот свет и направляют его в одном направлении, в результате получается лазерный луч.

Лазерные нивелиры излучают луч света, который можно использовать как визуальную линию мела, когда требуется прямая и ровная контрольная точка. Размер светового луча зависит от размера диода.В этом случае чем меньше, тем лучше - меньший луч света более точен. При более широком луче света фактическая точка «уровня» может быть расположена где угодно в пределах ширины луча.

Первые лазерные нивелиры использовались только внутри помещений, потому что свет лазера был недостаточно ярким, чтобы его можно было увидеть на улице. Сегодня более мощные лазерные нивелиры можно использовать как в помещении, так и на улице, и многие из них предназначены для использования с детектором света, который «считывает» свет лазера. Эти устройства располагаются подальше от лазерного диода, затем перемещаются вверх или вниз до тех пор, пока проекция не будет обнаружена и сигнализируется в ответ звуковым сигналом или миганием.

Большинство лазеров излучают красный луч света. Некоторые производители теперь предлагают зеленые лазеры, которые на 400 процентов ярче красных лазерных лучей, что делает их более заметными для использования внутри помещений. Однако технология, необходимая для проецирования зеленого света, требует больше энергии, чем красный свет, поэтому срок службы батареи не такой продолжительный, а красные лазеры, как правило, более точны и надежны в диапазоне температур.

Лазерные нивелиры обычно производятся с небольшими диодами малой интенсивности и питаются от аккумуляторных или щелочных батарей.Как и в случае с любым другим лазером, прямой взгляд на свет может быть опасен для глаз пользователя, поэтому всегда рекомендуется носить защитные очки. Свет лазерного уровня не должен быть направлен на другого человека.

Теперь, когда вы знаете, как работают эти лазеры, давайте узнаем, как их использовать.

Как использовать лазерный уровень на открытом воздухе | Лазерный уровень | Как использовать лазер уровня

Как использовать лазерный уровень на открытом воздухе | Лазерный уровень | Как использовать лазерный уровень | Компания Johnson Level & Tool Mfg

Лазерный уровень How To's

Купите все лазерные уровни на Johnson Level.

Лазерные уровни от Johnson Level бывают самых разных видов. Мы предлагаем несколько различных вариантов для всевозможных проектов строительства и благоустройства дома.

Работаете на улице? Увидеть лазер снаружи может быть трудно, если не вообще невозможно, только невооруженным глазом. К счастью, большинство современных лазерных уровней от Johnson Level поставляются с красными или зелеными тонированными стеклами или защитными очками, которые упрощают просмотр лазерного луча снаружи. Ротационные лазерные уровни - лучший выбор для наружного лазерного уровня.

Работаете в помещении? Вам могут потребоваться точечные лазерные уровни для работы с гипсокартоном или лазерные уровни с поперечными линиями для отображения горизонтальных и вертикальных линий на каждой стене в закрытом помещении.

Не знаете, как реализовать свой проект и использовать множество различных видов лазерных уровней Johnson Level? Ниже вы найдете несколько полезных руководств.

Как выбрать лазерный уровень

  1. Внутренний проект? Многолинейные лазеры хорошо подходят для выравнивания кухонных шкафов или обрамления картин в закрытых помещениях меньшего размера.Используйте лазерный угольник для плитки и кирпичной кладки.
  2. Открытый проект? Ротационные и линейные лазеры с функцией импульс / детектор хорошо работают на неровных поверхностях и на больших расстояниях.
  3. Учитывайте размер комнаты или расстояние, на которое может перемещаться лазер. Лазерные нивелиры с малым числом оборотов в минуту (об / мин) яркие и видимые, но не уносятся далеко. Высокие обороты идут дальше, но лазер становится слабее.
  4. Подумайте о типе стены. Лазерные уровни прикрепляются с помощью булавок или присосок.Избегайте нанесения лазерных уровней на панели или обои.
  5. Определите стабильность работы. Вы можете использовать ручной лазерный уровень для внутренних проектов. Вам понадобится самовыравнивающийся лазерный уровень для наружных работ с неровными поверхностями.

Наверх

Как пользоваться лазерным уровнем

  1. Установите лазерный уровень на штатив или плоскую поверхность.
  2. Если это ручной уровень, вы должны убедиться, что пузырьковые пузырьки показывают уровень. Найдите маленькие винтики возле флакона.Отрегулируйте их, пока пузырьки пузырьков не станут равны.
  3. Включите лазерный уровень.
  4. Если это модель с самовыравниванием, дайте ей немного времени на самовыравнивание.
  5. Устройство излучает лазер, показывающий уровень либо на стене, либо на открытом рабочем пространстве (в зависимости от типа лазерного уровня, это может быть точечный, многолинейный или ротационный лазер, показывающий уровень на 360 градусов по горизонтали или вертикали).
  6. Вы можете использовать лазерный детектор, чтобы перехватить лазер, если нет стены, чтобы «поймать» его (обычно на открытом воздухе).
  7. Подсоедините детектор к измерительной рейке.
  8. Отрегулируйте детектор вверх и вниз по стержню, пока не услышите звуковой сигнал. Это означает, что детектор обнаружил лазер.
  9. Вы нашли уровень. Закрепите детектор на стержне и при необходимости произведите измерения.

К началу

Как использовать лазерный уровень на открытом воздухе

  1. Наденьте тонированные очки / защитные очки, входящие в комплект поставки лазерного нивелира. Они понадобятся вам, чтобы видеть лазерный луч на улице.
  2. Установите лазерный уровень на штатив и включите его.
  3. Направьте лазерный уровень туда, где вы хотите снять показания. Когда вы найдете его, зафиксируйте лазерный уровень на месте.
  4. Отнесите лазерный приемник туда, где вы хотите снять показания. Либо используйте магнит, который поставляется с лазерным приемником, либо поместите его на плоскую поверхность на той же высоте, что и лазерный уровень. Второй штатив - отличный вариант.
  5. Медленно перемещайте лазерный приемник, пока он не поймает лазерный луч с уровня.Обнаружив луч, зафиксируйте приемник в нужном положении (если он установлен на штативе или штанге) или стабилизируйте его (если он находится на плоской поверхности или прикреплен с помощью магнита).
  6. Используйте уровень и приемник, чтобы найти нужное выравнивание или состояние уровня.

Наверх

Как использовать лазерный уровень для развешивания картин

  1. Определите желаемую высоту для верхней части рамки изображения.
  2. Сделайте отметку в любом месте на этой высоте.
  3. Включите лазерный уровень и совместите лазер с отметкой горизонтально вдоль стены.
  4. Отрегулируйте уровень так, чтобы пузырек находился между черными линиями на флаконе, поворачиваясь вокруг точки, где встречаются отметка и лазер.
  5. Когда лазер выровняется и пройдет через отметку, плотно прикрепите его к стене. Для уровня можно использовать шпатлевку или присоски.
  6. Измерьте расстояние между верхом рамы картины и ее уникальным подвесным механизмом (ами).
  7. Измерьте это расстояние на стене от лазера до места, где механизм встречается со стеной.
  8. Сделайте отметку.
  9. Забейте гвоздь в стену по отметке.
  10. Поместите рамку для картины на гвоздь и выровняйте верх рамки с помощью лазера.

Наверх

Как использовать лазерный уровень для выравнивания земли

  1. Установите лазерный уровень на штатив на устойчивой земле.
  2. Включите лазерный уровень.
  3. Дайте время самому выровняться.
  4. Определите точку на земле на желаемой высоте.
  5. Присоедините лазерный детектор к измерительному стержню и поместите стержень в эту точку.
  6. Отрегулируйте лазерный детектор вверх и вниз. Когда вы слышите звуковой сигнал, вы нашли уровень.
  7. Закрепите извещатель на опоре.
  8. Нижняя часть вехи - это желаемая высота земли.
  9. Найдите другое место на земле и найдите высоту, на которой детектор перехватывает лазер.
  10. Отметьте высоту, сделав отметку на палке или накопив кучу грязи до желаемой высоты.
  11. Повторяйте этот процесс до тех пор, пока у вас не будет достаточно контрольных точек, чтобы полностью заполнить область.

Наверх

Как установить отметку с помощью лазерного уровня

  1. Установите лазерный уровень на штатив на твердой сухой земле. Убедитесь, что штатив устойчив.
  2. Включите лазерный уровень и дайте ему время на самовыравнивание.
  3. Определите начальную высоту вашего класса. Отсюда наклон уклона снижается.
  4. Установите нижнюю часть выравнивающей рейки на желаемой высоте.
  5. Поворачивайте лазерный детектор вверх или вниз, пока не услышите звуковой сигнал.
  6. Закрепите детектор.
  7. Определите желаемую величину падения с вершины уклона вниз. Допустим, для этого примера падение составляет 10 дюймов.
  8. Переместите лазерный детектор вверх по стержню на 10 дюймов и закрепите его.
  9. Идите туда, где будет нижняя граница уклона.
  10. Найдите уровень с помощью лазерного детектора.Вам придется либо поднять стержень (скорее всего), либо закопать землю в зависимости от рабочего места.
  11. Нижняя часть выравнивающей рейки соответствует низу уклона.
  12. Отметьте место, вставив палку в землю, показывая желаемую высоту.

Наверх

Ознакомьтесь с другими руководствами и инструментами Johnson Level.

Купите все лазерные уровни от Johnson Level.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
