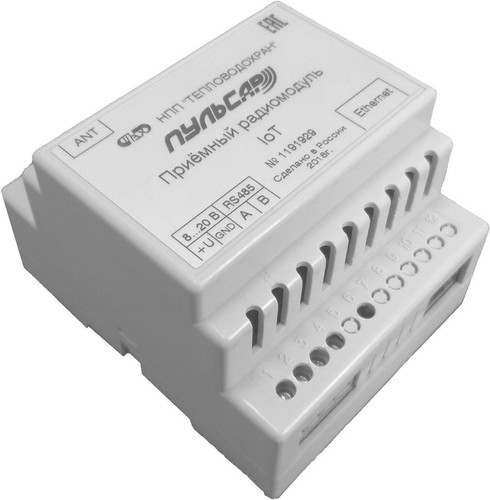

Устройства сбора и передачи данных Пульсар; Ethernet

Код товара: AKVH-41509429

Артикул: Н00001691

Бренд: Тепловодохран

Гарантия: 5 лет

Интерфейс: 2 х RS-232, 2 х RS-485

Межповерочный интервал, лет: 6 лет

Страна: Россия

Цена

15 682 ₽

Запросить оптовую цену

Способы оплаты

Оплата наличными

Оплата картой

Оплата по счету

Модификация и цены

Характеристики

Оплата

Доставка

Гарантия

Другие названия этого товара

Отзывы

Наименование Артикул Цена Кол-во, шт Купить

Устройства сбора и передачи данных Пульсар; Ehternet, псевдоCAN

Артикул: Н00000083

15 000 ₽

Устройства сбора и передачи данных Пульсар; Ethernet, GPRS-модем, 4х Дискретные/аналоговые входы, 2х Дискретные выходы

Артикул: Н00003101

15 000 ₽

Устройства сбора и передачи данных Пульсар;GPRS- модем

Артикул: Н00000082

15 000 ₽

Устройства сбора и передачи данных Пульсар; GPRS- модем, псевдоCAN

Артикул: Н00001854

15 000 ₽

Устройства сбора и передачи данных Пульсар; Ethernet

Артикул: Н00001691

15 682 ₽

Устройства сбора и передачи данных Пульсар; Ethernet, GPRS-модем

Артикул: Н00001686

15 682 ₽

Устройства сбора и передачи данных Пульсар; Ethernet, GPRS-модем, псевдоCAN

Артикул: Н00002402

15 682 ₽

Модификация и цены

Наименование Артикул Цена Кол-во, шт Купить

Устройства сбора и передачи данных Пульсар; Ehternet, псевдоCAN

Артикул: Н00000083

15 000 ₽

Устройства сбора и передачи данных Пульсар; Ethernet, GPRS-модем, 4х Дискретные/аналоговые входы, 2х Дискретные выходы

Артикул: Н00003101

15 000 ₽

Устройства сбора и передачи данных Пульсар;GPRS- модем

Артикул: Н00000082

15 000 ₽

Устройства сбора и передачи данных Пульсар; GPRS- модем, псевдоCAN

Артикул: Н00001854

15 000 ₽

Устройства сбора и передачи данных Пульсар; Ethernet

Артикул: Н00001691

15 682 ₽

Устройства сбора и передачи данных Пульсар; Ethernet, GPRS-модем

Артикул: Н00001686

15 682 ₽

Устройства сбора и передачи данных Пульсар; Ethernet, GPRS-модем, псевдоCAN

Артикул: Н00002402

15 682 ₽

Вся информация на сайте о товарах, характеристиках, комплектации, ценах и доставке носит исключительно ознакомительный характер и не является публичной офертой. Перед оформлением заказа, пожалуйста, уточняйте существенные для Вас характеристики у наших менеджеров.

Характеристики

Характеристики Устройства сбора и передачи данных Пульсар; Ethernet

Интерфейс 2 х RS-232, 2 х RS-485

Межповерочный интервал, лет 6 лет

Страна Россия

Оплата

Для юридических лиц доступна безналичная оплата по выставленному счету.
Для физических лиц доступны следующие способы оплаты: наличными при получении, оплата банковской картой на сайте, оплата банковской картой при получении, безналичная оплата по выставленному счету.

Доставка

По Москве доступна доставка курьером до указанного адреса или самовывоз с нашего склада по адресу: ул. Бибиревкая, д2 к1. Также возможна доставка до пунктов выдачи заказов (ПВЗ)
Доставка в регионы осуществляется транспортными компаниями: СДЭК, Деловые линии, Boxberry.

Гарантия

На все оборудование распространяется гарантия Производителя. Срок гарантийного обслуживания зависит от вида оборудования и производителя и составляет от 1 до 10 лет.
Гарантия действительна при условии соблюдения норм эксплуатации.

Альтернативные названия товара

пульсар успд

устройство сбора и передачи данных пульсар

Отзывы

Добавить свой отзыв

Поставьте оценку

Часто задаваемые вопросы

Как можно купить устройства сбора и передачи данных Пульсар; Ethernet в Москве?

Купить устройства сбора и передачи данных Пульсар; Ethernet в Москве можно оформив заказ через сайт.

Если нужно купить устройства сбора и передачи данных Пульсар; Ethernet в Москве недорого, есть скидка?

Устройства сбора и передачи данных Пульсар; Ethernet дешево в Москве найдете только в нашем интернет-магазине.

Сколько будет стоить устройства сбора и передачи данных Пульсар; Ethernet с доставкой в Москве на дом?

Устройства сбора и передачи данных Пульсар; Ethernet по цене 15682 руб не включается доставку. Рассчитать доставку в Москве можно связавшись с нашими менеджерами, либо ознакомится в разделе доставки.

Как можно оплатить если закажу устройства сбора и передачи данных Пульсар; Ethernet?

Оплатить заказ можно любым удобным для вас способом.

Сколько гарантия на устройства сбора и передачи данных Пульсар; Ethernet?

Со сроками гарантии можно ознакомиться в специальном разделе сайта.

• ✅ Устройства сбора и передачи данных Пульсар; Ethernet купить в Москве с доставкой
• ✅ Устройства сбора и передачи данных Пульсар; Ethernet цена 15682 руб
• ✅ Купите устройства сбора и передачи данных Пульсар; Ethernet в интернет-магазине Аквахит

Отзывы о магазине (5)

Добавить отзыв

Поставьте оценку

Наш сайт использует файлы cookie, чтобы улучшить работу сайта, повысить его эффективность и удобство. Продолжая использовать сайт akvahit.ru, вы соглашаетесь на использование файлов cookie.

Data Acquisition — Holley

Автомобильная сеть Racepak (V-Net) — это «умная» сеть передачи данных , обеспечивающая возможность передачи нескольких сигналов от каждого датчика по одному кабелю. Эта технология создает систему, в которой отдельные компоненты взаимодействуют друг с другом; создание более простой и компактной системы, которую можно легко расширить.

Ключом к достижению этого являются модульные разъемы, которые подключают каждое устройство к основному кабелю V-Net. Каждый модуль, по сути, представляет собой миниатюрный компьютер, в котором размещены печатные платы и микропроцессор, который идентифицирует и извлекает только правильные входящие сигналы и пропускает другие сигналы. Посмотрите на приведенную выше схему типичной системы V-Net, включая правильное использование удлинительных кабелей, Т-образных кабелей и переборочных разъемов V-Net.

Независимо от того, будете ли вы устанавливать простую приборную панель или полнофункциональную систему сбора данных, все компоненты подключаются к системе с помощью модульных защелкивающихся разъемов. Добавлять компоненты в систему очень просто. Просто найдите разветвление основного кабеля V-Net, разъедините разъемы и вставьте между ними модуль нового датчика. Затем скомандуйте своему программному обеспечению прочитать новую конфигурацию. Он автоматически распознает любые добавления или удаления из системы.

Цифровой дисплей Racepak — еще одна сильная сторона системы V-Net. Некоторые модели приборных панелей будут полагаться исключительно на датчики регистратора данных для предоставления отображаемой информации, в то время как другие являются автономными и не требуют регистратора данных. Когда вы добавите Datalink II, лучшее программное обеспечение на базе Windows® в бизнесе, вы поймете, почему Racepak продолжает оставаться самой популярной и широко используемой системой сбора данных в отрасли.

Для отслеживания функции в сети V-Net сигнал от этой функции должен проходить через два компонента: датчик и модуль. Датчик — это устройство, которое фактически измеряет входные данные функции (например, давление, температуру и т. д.), в то время как модуль преобразует сигнал, чтобы его можно было передать по сети V-Net. В следующем разделе датчика модуля вы найдете полный список этих компонентов, разделенных на категории.

Фильтр

Доступность

• В наличии
• Сборка на заказ

Бренд

• EARL’S
• HOLLE EFI
• MR. GOSKET
• RACEPAK

• ОПЛАТА
• RACEPAK

• ОПЛАТА
• RACEPAK

• RACEPAK

• .
• RACEPAK

• racepak

• . Цена (по убыванию)
• Новые

Товары 1 – 702 из 702 товаров

Сортировка

• По умолчанию
• В наличии
• Название продукта
• Цена (от низкой к высокой)
• Цена (от высокой к низкой)
• Новейший

• Онлайн-поддержка Racepak

  Введите 6-значный код, который вы получили от нашего технического специалиста Racepak

Наверх

В этой статье мы узнаем о Data Acquisition – DAQ , описав его достаточно подробно, чтобы вы:

• См. , что такое сбор данных (DAQ)
• Узнайте о ключевых функциях и возможностях системы сбора данных
• Понять как сегодня используется сбор данных и почему

Вы готовы начать? Пойдем!

Перейти к разделу

Что такое сбор данных (DAQ)?

Компоненты системы сбора данных

Что измеряет система сбора данных?

Цели сбора данных

Важность систем сбора данных

Процесс измерения

Основные типы систем сбора данных

Цена системы сбора данных

Что такое сбор данных (DAQ)?

Сбор данных (обычно сокращенно DAQ или DAS ) — это процесс дискретизации сигналов, измеряющих физические явления реального мира, и преобразования их в цифровую форму, которой можно управлять с помощью компьютера и программного обеспечения.

Сбор данных обычно отличается от более ранних форм записи на магнитофоны или бумажные карты. В отличие от этих методов, сигналы преобразуются из аналоговой области в цифровую область, а затем записываются на цифровой носитель, такой как ПЗУ, флэш-память или жесткие диски.

Компоненты системы сбора данных

Современные цифровые системы сбора данных состоят из четырех основных компонентов, образующих всю цепь измерения физических явлений:

• Датчики
• Формирование сигнала
• Аналого-цифровой преобразователь
• Компьютер с программным обеспечением сбора данных для регистрации и анализа данных

Блок-схема системы сбора данных и элементы современной цифровой системы сбора данных

Типичная система сбора данных имеет несколько каналов схемы формирования сигнала, которые обеспечивают интерфейс между внешними датчиками и подсистемой аналого-цифрового преобразования.

Что измеряет система сбора данных?

Системы сбора данных в основном используются для измерения физических явлений, таких как:

• Температура
• Напряжение
• Текущий
• Деформация и давление
• Удары и вибрация
• Расстояние и перемещение
• Об/мин, угол и дискретные события
• Вес

Обратите внимание, что существует несколько других измеряемых величин, включая свет и изображения, звук, массу, положение, скорость и т.  д., которые могут быть измерены системой сбора данных.

Ознакомьтесь с системами сбора цифровых данных Dewesoft.

Dewesoft предлагает простые в использовании современные модульные системы сбора цифровых данных для простых и наиболее требовательных приложений тестирования и измерений, а также предлагает лучшую в отрасли 7-летнюю гарантию.

Цели сбора данных

Основной целью системы сбора данных является сбор и хранение данных. Но они также предназначены для обеспечения визуализации и анализа данных в реальном времени и после записи. Кроме того, в большинство систем сбора данных встроены некоторые аналитические функции и возможности создания отчетов.

Недавняя инновация — это комбинация сбора данных и управления, при которой высококачественная система сбора данных тесно связана и синхронизирована с системой управления в реальном времени. Вы можете прочитать больше об этой теме в соответствующей статье: «Объединение сбора данных с системой управления в реальном времени».

У инженеров в различных приложениях, конечно, разные требования, но эти ключевые возможности присутствуют в разных пропорциях:

• Запись данных
• Сохранение данных
• Визуализация данных в реальном времени
• Просмотр данных после записи
• Анализ данных с использованием различных математических и статистических расчетов
• Генерация отчета

Высококачественная система сбора данных Dewesoft предлагает комплексное решение для записи, хранения, визуализации, анализа и составления отчетов в одном комплексном пакете

Приборы сбора данных также активно используются в приложениях мониторинга. Таких примеров:

• Мониторинг состояния сложного оборудования, такого как генераторы, двигатели, вентиляторы и т. д.
• Мониторинг структурных свойств зданий, таких как мосты, стадионы и т. д.
• Мониторинг энергопотребления и энергоэффективности в производственном процессе.
• И многие другие сценарии мониторинга.

Важность систем сбора данных

Системы сбора данных или устройства сбора данных необходимы при тестировании продуктов, от автомобилей до медицинских устройств – в основном, любого электромеханического устройства, которое используют люди.

Перед сбором данных продукты тестировались неструктурированным и очень субъективным образом. Например, при тестировании новой автомобильной подвески инженеры часто полагались на мнение водителей-испытателей о том, как подвеска «чувствовала» их.

С изобретением и разработкой систем сбора данных, которые могли бы собирать данные с самых разных датчиков, субъективные мнения такого рода были заменены объективными измерениями. Их можно легко повторять, сравнивать, анализировать математически и визуализировать разными способами.

Сегодня никто не стал бы производить какие-либо транспортные средства, большие или малые, самолеты, медицинские устройства, крупногабаритные машины и т. д., не используя сбор данных для объективного измерения их производительности, безопасности и надежности.

Процесс измерения

Сбор данных — это процесс преобразования реальных сигналов в цифровую форму для отображения, хранения и анализа. Поскольку физические явления существуют в аналоговой области, т. е. в физическом мире, в котором мы живем, они должны быть сначала измерены там, а затем преобразованы в цифровую область.

Этот процесс выполняется с использованием различных датчиков и схем обработки сигналов. Выходные данные дискретизируются аналого-цифровыми преобразователями (АЦП), а затем записываются в потоке, зависящем от времени, на цифровой носитель памяти, как упоминалось выше. Мы обычно называем такие системы системами измерения.

Полная схема аналоговой системы сбора данных

Рассмотрим каждый из этих элементов цепочки более подробно:

• Датчики или преобразователи
• Формирователи сигналов
• Изоляция
• Фильтрация
• Аналого-цифровые преобразователи (АЦП)
• Хранение данных
• Визуализация данных
• Анализ данных

Датчики или преобразователи

Измерение физического явления, такого как температура, уровень источника звука или вибрация, возникающая при постоянном движении, начинается с датчика. Датчик также называют преобразователем. Датчик преобразует физическое явление в измеримый электрический сигнал.

Датчики используются в нашей повседневной жизни. Например, обычный ртутный термометр — это датчик очень старого типа, используемый для измерения температуры. Использование окрашенной ртути в закрытой трубке основано на том факте, что это химическое вещество имеет постоянную и линейную реакцию на изменения температуры. Пометив трубку значениями температуры, мы можем посмотреть на термометр и увидеть температуру с ограниченной точностью.

Классический термометр используется для измерения температуры на протяжении веков

Разумеется, аналогового выхода, кроме визуального, нет. Этот тип примитивного термометра, хотя и полезен в духовке или за кухонным окном, не особенно полезен для приложений сбора данных.

Поэтому для измерения температуры были изобретены другие типы датчиков, такие как термопары , термисторы, RTD (детекторы температуры сопротивления), и даже инфракрасные датчики температуры. Миллионы этих датчиков работают каждый день во всех сферах применения, от температуры двигателя, отображаемой на приборной панели нашего автомобиля, до температуры, измеряемой в фармацевтическом производстве. Практически в каждой отрасли промышленности тем или иным образом используется измерение температуры.

Датчики температуры: слева направо: термопара, термисторы, датчик RTD

Конечно, существует множество других типов датчиков , которые были изобретены для измерения другого физического явления:

• Тензодатчики: для измерения веса и нагрузки
• Датчики LVDT: Датчики LVDT используются для измерения смещения на расстоянии
• Акселерометры: для измерения вибрации и ударов
• Микрофоны: для измерения звука,
• Тензодатчики: для измерения деформации объекта, напр. измерение силы, давления, натяжения, веса и т. д.,
• Преобразователи тока: для измерения переменного или постоянного тока,
• и многие другие.

В зависимости от типа датчика его электрическим выходом может быть напряжение, ток, сопротивление или другой электрический параметр, который меняется во времени. Выход этих аналоговых датчиков обычно подключается к входу преобразователя сигналов, который мы обсудим в следующем разделе.

Формирователи сигналов

Формирователи сигналов предназначены для получения выходных данных аналоговых датчиков и подготовки их к цифровой обработке.

Если продолжить пример с термопарой. Схема формирования сигнала должна линеаризовать выходной сигнал датчика, а также обеспечивать изоляцию и усиление, чтобы довести очень небольшое напряжение до номинального уровня для оцифровки.

От аналоговых источников сигналов до оцифрованных данных, готовых для обработки компьютером и программным обеспечением

Каждая схема преобразования сигнала разработана производителем для выполнения элементарной нормализации выходного сигнала датчика, чтобы обеспечить его линейность и точность исходных явлений, а также подготовить его к оцифровке. А поскольку все типы датчиков разные, преобразователи сигналов должны идеально им соответствовать.

Изолирующие барьеры (гальваническая изоляция)

Иногда также называемая гальванической изоляцией, электрическая изоляция представляет собой отделение цепи от других источников электрического потенциала. Это особенно важно для измерительных систем, поскольку большинство сигналов существуют на относительно низком уровне, а внешние электрические потенциалы могут сильно влиять на качество сигнала, что приводит к неверным показаниям. Мешающие потенциалы могут иметь как переменный, так и постоянный характер.

Например, когда датчик размещается непосредственно на тестируемом изделии (например, источнике питания), потенциал которого выше уровня земли (т. е. не на уровне 0 В), это может привести к смещению постоянного тока сигнала в сотни вольт. Электрические помехи или шум также могут принимать форму сигналов переменного тока, создаваемых другими электрическими компонентами на пути прохождения сигнала или в окружающей среде вокруг тестируемого объекта. Например, флуоресцентные лампы в комнате могут излучать с частотой 400 Гц, что может улавливаться очень чувствительными датчиками.

Вот почему лучшие системы сбора данных имеют изолированные входы — чтобы сохранить целостность сигнальной цепи и гарантировать, что датчик выдает действительно то, что было считано. В настоящее время существует несколько видов методов изоляции.

Фильтрация

Практически на каждый измеряемый сигнал могут влиять электрические помехи или шумы. Это имеет множество причин, в том числе окружающие электромагнитные поля, которые могут быть наведены в сигнальных линиях с высоким коэффициентом усиления, или простые потенциалы напряжения, которые существуют между датчиком или измерительной системой и тестируемым объектом. Таким образом, лучшие системы формирования сигнала обеспечивают выбираемую фильтрацию, которую инженер может использовать для устранения этих помех и повышения качества измерений.

В этой схеме аналоговый шумовой сигнал проходит через фильтр нижних частот для фильтрации нежелательных частот.

Фильтры обычно выражаются в терминах полосы, в которой они работают. Существует четыре основных типа фильтров сигналов :

• Фильтр нижних частот: этот фильтр уменьшает или «сглаживает», начиная с заданной частоты и выше нее.
• Фильтр верхних частот: делает обратное и пропускает частоты выше заданной частоты.
• Полосовые и режекторные фильтры: либо пропускают, либо останавливают (отклоняют) частоты между двумя заданными значениями.

Базовые типы фильтров

Некоторые фильтры, такие как фильтрация сглаживания, могут выполняться только в аналоговой области. Это связано с тем, что после оцифровки ложного сигнала, вызванного недостаточной выборкой, уже невозможно узнать, как выглядел реальный сигнал. Однако почти вся остальная фильтрация может быть выполнена в цифровой области, т. е. в программном обеспечении, после оцифровки сигнала.

Фильтры также определяются количеством полюсов. Чем больше полюсов, тем круче спад они могут обеспечить для сигнала. Этот спад или наклон просто означает, сколько децибел сигнала может быть свернуто на октаву. Спецификация рассматриваемого фильтра обычно дает максимальный спад в дБ/Q.

Оборудование Dewesoft DAQ обычно обеспечивает фильтрацию нижних частот в соответствии с требованиями типов измеряемых сигналов. Некоторые кондиционеры дополнительно обеспечивают фильтрацию высоких частот, например, усилители сигнала CHARGE. Удаление нежелательных низкочастотных элементов особенно важно, если измеренный сигнал будет интегрирован или дважды интегрирован, поскольку нежелательные элементы сильно исказят полученные значения скорости или смещения.

Вы также услышите о таких типах фильтров, как Бессель, Баттерворт, Эллиптический и Чебышев, и это лишь некоторые из них. Поскольку все фильтры в силу своей природы вносят искажения в сам сигнал, инженеры на протяжении многих лет разрабатывали свои собственные типы фильтрации, чтобы обеспечить наилучшие возможные результаты для своих конкретных целей.

Как видите, между этими типами фильтров есть компромиссы. Поэтому инженер должен выбрать лучший тип фильтра для своего применения.

Программное обеспечение DewesoftX DAQ предоставляет широкий набор выбираемых пользователем параметров фильтрации, включая все упомянутые выше и другие. Интересно отметить, что программные фильтры могут быть применены после измерения и даже удалены или изменены после измерения. Это предоставляет инженеру множество инструментов для неразрушающего анализа своих данных.

Настройка фильтрации в программном обеспечении для сбора данных DewesoftX

Используя программное обеспечение DewesoftX, инженеры могут записывать свои данные без фильтрации, а затем применять различные фильтры после записи и экспериментов, даже выполняя параллельные сравнения с исходным сигналом. Эта гибкость является мощным инструментом анализа и чрезвычайно проста в реализации. Он сохраняет необработанные нефильтрованные данные и одновременно позволяет инженеру применять фильтры по мере необходимости, создавая другой набор данных для аналитических или презентационных целей.

Аналого-цифровые преобразователи (АЦП или АЦП)

Выходным сигналом большинства физических измерений является аналоговый сигнал. Необходимо преобразовать этот сигнал в серию высокоскоростных цифровых значений, чтобы его можно было отобразить и сохранить в системе сбора данных. Таким образом, для преобразования этого сигнала используется плата аналого-цифрового преобразования или подсистема аналого-цифрового преобразования.

Схема преобразователя АЦП — преобразует аналоговый сигнал в данные цифровой области

Существует множество типов АЦП, включая мультиплексированные и одиночные преобразователи на канал. В мультиплексной системе АЦП один аналого-цифровой преобразователь используется для преобразования нескольких сигналов из аналоговой области в цифровую. Это делается путем мультиплексирования аналоговых сигналов по одному в АЦП.

Это менее затратный подход по сравнению с чипом АЦП на канал. Но, с другой стороны, невозможно точно выровнять сигналы по оси времени, поскольку за один раз может быть преобразован только один сигнал. Следовательно, между каналами всегда существует временной перекос.

На заре сбора данных 8-разрядные АЦП были обычным явлением. На момент написания этой статьи 24-разрядные АЦП являются стандартными для большинства систем сбора данных, предназначенных для выполнения динамических измерений, а 16-разрядные АЦП обычно считаются минимальным разрешением для сигналов в целом.

Скорость преобразования сигналов называется частотой дискретизации. Некоторые приложения, такие как большинство измерений температуры, не требуют высокой скорости, поскольку измеряемые величины не меняются очень быстро. Однако напряжения и токи переменного тока, удары и вибрация, а также многие другие измеряемые величины требуют частоты дискретизации в десятки или сотни тысяч выборок в секунду или более. Частота дискретизации считается осью T или X измерения.

Частота дискретизации АЦП

АЦП с высокой частотой дискретизации и высоким разрешением по оси амплитуды оптимальны для динамического анализа сигналов, таких как удары и вибрация. Низкая частота дискретизации и высокое разрешение по оси амплитуды оптимальны для термопар и других измеряемых величин, которые имеют широкий диапазон амплитуд, но не изменяют состояние быстро.

АЦП, обеспечивающие фильтрацию сглаживания (AAF), очень желательны во всех приложениях, связанных с динамическими измерениями, поскольку они предотвращают ошибки измерения, вызванные дискретизацией сигнала со слишком низкой частотой. Это наложение возникает, когда ложный сигнал создается слишком редкой выборкой для быстро меняющегося сигнала.

Если выборка недостаточно точна, извлеченный сигнал может сильно отличаться от реального.
Изображение предоставлено WikiCommons

После преобразования в цифровой формат наши сигналы (также известные как измеряемые величины) обрабатываются компьютерной подсистемой несколькими способами. В первую очередь они могут отображаться оператору-испытателю на экране системы для визуального осмотра и просмотра. Большинство систем сбора данных отображают данные в нескольких популярных форматах, включая временную диаграмму, также известную как «ленточная диаграмма» (Y/T), а также числовое отображение. Но другие типы отображения доступны во многих системах, представленных сегодня на рынке, включая гистограммы, графики X-Y и многое другое.

Хранение данных

Современные системы сбора данных обычно используют твердотельный жесткий диск (SSD или HDD) для потоковой передачи данных из подсистемы ADC в постоянное хранилище. Запись данных на диск также позволяет проанализировать их после завершения теста.

Большинство систем сбора данных позволяют экспортировать данные в файлы различных форматов для анализа с помощью сторонних программных инструментов. Общие форматы данных включают CSV (значения, разделенные запятыми), UNV (универсальный формат файла) и другие.

Программное обеспечение для сбора данных DewesoftX, которое бесплатно входит в комплект наших модульных систем сбора данных, может экспортировать данные в оба формата, а также во многие другие. См. полный список поддерживаемых форматов экспорта файлов.

Съемный SSD для хранения данных на нашем защищенном компьютере обработки SBOX и регистраторах данных

Визуализация и отображение данных

Одной из наиболее важных функций любой системы сбора данных является возможность визуализации данных в режиме реального времени во время хранения данных. В системах обычно используется встроенный или отдельный дисплей с плоским экраном, который можно настроить для различных визуальных форматов.

Данные сигнала почти всегда можно отобразить в виде сигналов Y/T на графике или сетке, а также в числовой форме. Но в дополнение могут использоваться другие графические соглашения, такие как гистограммы, графики FFT (быстрое преобразование Фурье) частота/величина и многое другое.

Самые гибкие на сегодняшний день системы сбора данных позволяют пользователю с легкостью настраивать один или несколько дисплеев с помощью встроенных графических виджетов. Программное обеспечение DewesoftX предлагает несколько высококачественных встроенных визуальных инструментов:

• Регистраторы: горизонтальный, вертикальный и XY регистратор
• Осциллограф: осциллограф , осциллограф 3D, вектороскоп
• БПФ: БПФ, 3D БПФ, гармоническое БПФ и октава
• Счетчики: цифровые, аналоговые, горизонтальные/вертикальные линейные измерители
• Графики: 2D, 3D график, октава, орбита, график Кэмпбелла
• Видео: стандартный видеодисплей и тепловизионный видеодисплей с индикаторами температуры
• GPS: дисплей позиционирования с интерактивной поддержкой слоев Open Street Map
• Управление: кнопка, переключатель, ручка, ползунок, пользовательский ввод
• Анализ горения: P-V диаграмма и объем горения
• Балансировочный станок ротора: для балансировки в полевых условиях
• Автомобильная промышленность: 3D полигон для отображения движущихся объектов
• Аэрокосмическая промышленность: указатель высоты или авиагоризонта
• ДСА/НВХ: Модальный круг
• Другое: Таблица 2D/3D, изображение, текст, линия, индикатор перегрузки, индикаторная лампа, примечание

Все визуальные инструменты предлагают различные варианты настройки с визуальной обратной связью в реальном времени.

Анализ данных

Системы сбора данных предоставляют важную визуальную информацию о состоянии теста в режиме реального времени. Но после сохранения в системе сбора данных данные также можно анализировать с помощью инструментов, встроенных в систему сбора данных, или стороннего программного обеспечения для анализа данных.

Как упоминалось ранее, почти каждая система сбора данных, представленная сегодня на рынке, имеет несколько встроенных фильтров экспорта данных, которые преобразуют собственный формат данных системы в сторонние форматы данных для автономного анализа.

Системы сбора данных Dewesoft предоставляют широкий набор функций анализа данных внутри программного обеспечения для сбора данных Dewesoft X

Основные типы систем сбора данных

Современные системы сбора данных бывают разных форм и разновидностей. От модульных систем сбора данных до комплексных DAQ. Есть много на выбор, которые подходят для определенных приложений. Чтобы узнать о различных типах систем сбора данных, ознакомьтесь со следующей статьей — Типы систем сбора данных.

Цена системы сбора данных

Системы сбора данных продаются различными компаниями и доступны с широким спектром возможностей и спецификаций, поэтому цены могут значительно различаться. Полезно предоставить общие цены для этих различных уровней систем сбора данных, используя модель цены за канал. Ориентировочные цены указаны в долларах США (долларах США):

• Системы сбора данных начального уровня обычно варьируются от 200 до 500 долларов за канал
• Системы сбора данных среднего класса обычно стоят от 500 до 1000 долларов США за канал
• Высокопроизводительные системы сбора данных обычно стоят от 1000 до 2000 долларов США за канал

Самодельные системы сбора данных невозможно оценить, потому что они охватывают широкий диапазон от нескольких каналов до систем, на разработку которых ушло 10 человеко-лет и/или которые включают сотни или даже тысячи каналов.
