Электронные УЗО – домыслы и реальность

18.03.04 СМИ

Исполняется 10 лет, как в жилищном строительстве России начали широко применять устройства защитного отключения (УЗО). За это время появились современные нормативные требования к УЗО и к электроустановкам зданий, изложенные в стандартах МЭК, в государственных стандартах РФ, в ПУЭ седьмого издания, в нормативных документах Главгосэнергонадзора России. Рынок УЗО в России заполнился различными исполнениями УЗО отечественного и зарубежного производства, имеющими самые различные параметры и характеристики. Опубликовано большое количество работ, посвященных вопросам безопасности электроустановок зданий с использованием УЗО, выбора и эксплуатации УЗО, исследований характеристик УЗО, рационального выполнения УЗО с учетом российских особенностей. Идет конкурентная борьба между изготовителями и перепродавцами УЗО за рынки сбыта.

В 1997 году Главгосэнергонадзором России совместно с Госстандартом России принят документ "Временные указания по применению устройств защитного отключения в электроустановках зданий", позднее положенный в основу главы 7.1 ПУЭ (издание седьмое). Этот документ завершил дискуссию о допустимости или недопустимости применения электронных УЗО в электроустановках зданий России, вызванной стремлением ограничить использование электронных УЗО по примеру Западной Европы, в которой допускалось использование в электроустановках зданий только электромеханических УЗО. Начиная с 1997 года, в России отсутствуют какие-либо нормативные документы, запрещающие или ограничивающие использование УЗО, различающихся по способу действия.

Однако, не все специалисты, занимающиеся проектированием электроустановок с УЗО, их монтажом и испытаниями, эксплуатацией имеют достаточно ясное представление о характеристиках, достоинствах и недостатках различных УЗО.

Этому способствуют, к сожалению, некоторые публикации последних лет, в которых содержатся не совсем, мягко говоря, достоверные сведения, вызванные нынешними реалиями конкурентной борьбы. Ниже сделана попытка дать ответы на некоторые вопросы, наиболее часто возникающие при выборе УЗО.

Особенности электронных УЗО

Прежде всего, отметим, что термины "электронные УЗО" и "электромеханические УЗО" не отражают сути этих изделий и не используются в нормативных документах. Согласно ГОСТ Р 50807-95 любое УЗО - это "механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определенных условиях эксплуатации должны вызвать размыкание контактов". В любом УЗО имеется, по крайней мере, два электронных элемента: измерительный дифференциальный трансформатор, осуществляющий обнаружение дифференциального тока, и резистор в устройстве эксплуатационного контроля, позволяющий моделировать аварийный дифференциальный ток для проверки работоспособности УЗО.

Таким образом, чисто "электронных УЗО" и чисто "электромеханических УЗО" нет и быть не может. Эти термины используют вместо более правильных терминов "УЗО, функционально зависящие от напряжения сети" (УЗО со вспомогательным источником питания) и "УЗО, функционально независящие от напряжения сети" (УЗО без вспомогательного источника питания), приведенных в ряде стандартов. Хотелось бы обратить внимание на то, что еще более 35 лет тому назад при рассмотрении вопросов повышения безопасности электроустановок с помощью УЗО, предлагалось различать "УЗО с усилением сигнала" от "УЗО с прямым действием сигнала на цепь управления"[1]. При этом отмечалась высокая чувствительность УЗО с усилением сигнала, выполненных на электронных элементах, и перспективность их широкого применения. Учитывая недостаточную проработку в последние годы терминологии, что отмечается во многих публикациях, в частности в [2], и использование технической общественностью терминов "электронные УЗО" и "электромеханические УЗО", ниже будем их использовать как наиболее короткие синонимы стандартных терминов.

Сравнение характеристик электронных и электромеханических УЗО приведено в [3], где описан ряд недостатков электромеханических УЗО и отмечены их преимущества. В развитие этой публикации ниже рассмотрены основные особенностями электронных УЗО по сравнению с электромеханическими:

  • наиболее простая конструкция механизма. Фактически механизм отечественных электронных УЗО состоит из механизма автоматических выключателей, конструкция которых достаточно хорошо отработана, имеет высокую надежность и низкую стоимость. Механизм управляемого дифференциальным током расцепителя, позволяющего производить автоматическое размыкание контактов УЗО, в большинстве случаев встроен в выключатель, хотя иногда его размещают вместе с измерительным дифференциальным трансформатором в устройстве дифференциального тока и механически связывают с выключателем. Электронные элементы установлены на печатных платах, технология производства которых обеспечивает высокую надежность УЗО при работе в самых суровых климатических условиях.
    В электромеханических УЗО к механизму выключателя, порой имеющему специальное исполнение, вместо печатной платы имеется реле с постоянным магнитом, воздействующим на механизм выключателя, и механизм взвода этого реле. В некоторых электромеханических УЗО имеются также электронные элементы, защищающие реле от воздействия сверхтоков, или допускающие осуществлять выдержку времени отключения;
  • высокая чувствительность к дифференциальному току, простота регулировки и стабильность тока срабатывания. Это бусловлено электронной схемой усиления сигнала, поступающего с вторичной обмотки измерительного дифференциального трансформатора, и сравнения его с эталонным сигналом, имеющим высокую стабильность. В связи с этим электронные УЗО могут быть выполнены с любым требуемым значением номинального отключающего дифференциального тока, и иметь при этом практически одинаковую стоимость. В электромеханических УЗО функцию измерения и сравнения дифференциального тока выполняет реле, повышение чувствительности которого, например, до 10 мА, значительно повышает стоимость УЗО.
    К тому же, ток срабатывания электромеханических УЗО имеет большой разброс от одного образца к другому, существенно изменяется по мере старения, зависит от воздействия магнитных полей в месте размещения УЗО, от температуры окружающего воздуха;
  • получение любых требуемых характеристик. Возможности электроники безграничны, в связи с чем электронные УЗО практически без увеличения стоимости могут иметь тип А по условиям функционирования при наличии постоянной составляющей в дифференциальном токе, а при умеренном увеличении стоимости могут иметь исполнения с выдержкой времени - тип S для обеспечения селективности, а также выполняющие целый ряд дополнительных функций - защиту от временных перенапряжений, защиту от грозовых импульсных напряжений, защиту от повышенной температуры, световую сигнализацию о включенном состоянии и о наличии напряжения в питающей сети, дистанционное управление отключением и т.п. В электромеханических УЗО выполнение требований, предъявляемых к УЗО типа А и тип S, приводит к значительному увеличению их стоимости, а дополнительные функции, как правило, отсутствуют, что связано с усложнением конструкции (в одном изделии определенного габарита сложно установить узлы и элементы как электромеханических УЗО, так и электронных УЗО), с чрезмерным удорожанием УЗО и с дальнейшим снижением их надежности.

Единственным, как нам кажется, недостатком электронных УЗО является зависимость их работы от напряжения сети, понижающегося или вообще пропадающего при некоторых авариях в защищаемой электросети. Однако это свойство электронных УЗО, чрезмерно преувеличенное и наиболее часто используемое в конкурентной борьбе, не оказывает существенного влияния на электробезопасность электроустановок, в которых используют УЗО.

Защита от прямого прикосновения

Известно, что УЗО со вспомогательным источником питания, в качестве которого используют защищаемую цепь (электронные УЗО), являются функционально зависящими от напряжения сети, так как они становятся неработоспособными при обрыве нулевого рабочего проводника со стороны источника питания (до УЗО), что дает возможность сомневаться в эффективности их применения. Противники электронных УЗО утверждают:

"При отсутствии напряжения на входных зажимах такого УЗО (например, при обрыве нулевого проводника до УЗО по направлению к источнику питания), во-первых, из-за отсутствия питания не функционирует электронный усилитель, во-вторых, отсутствует энергия, необходимая для срабатывания автоматического выключателя. Таким образом, в случае обрыва нулевого проводника в питающей сети УЗО неработоспособно и не защищает контролируемую цепь. При этом в данном аварийном режиме (при обрыве нулевого проводника) опасность поражения человека электрическим током усугубляется, так как по фазному проводнику через неразомкнутые контакты автоматического выключателя в электроустановку выносится потенциал. Пользователь, полагая, что в сети напряжения нет, теряет обычную бдительность по отношению к электрическому напряжению и часто предпринимает попытки устранить неисправность и восстановить электропитание - открывает электрический щит, проверяет контакты, подвергая тем самым свою жизнь смертельной опасности"
(здесь и далее курсивом выделен текст, цитируемый по[4]).

Такое наивное объяснение повышенной вероятности электропоражения при обрыве нулевого рабочего проводника в электроустановках, в которых установлены электронные УЗО, не выдерживает никакой критики.

Во-первых, потребитель не знает причины прекращения электроснабжения и его возможной длительности. Поэтому сомнительно, что он будет зачищать подгоревшие контакты, заменять неисправный выключатель или ремонтировать утюг, радуясь тому, что это можно делать без отключения от питающей сети.

Во-вторых, ремонт находящегося под напряжением электрического щита и другого электрооборудования, да еще при отсутствии электрического освещения, большинством потребителей - неквалифицированными лицами не производится, а для тех лиц, которые все-таки пытаются восстановить электропитание - это все-таки не совсем обычные действия, выполнение которых, наоборот, повышает бдительность.

В-третьих, непонятно, чем обрыв в щитке нулевого проводника до УЗО опаснее обрыва фазного проводника до УЗО. И в том и в другом случае ремонт щитка связан с поиском находящегося под напряжением неисправного контакта, не входящего в контролируемую УЗО цепь, и с устранением выявленной неисправности. Эти работы должны выполняться квалифицированным персоналом, тем более что место повреждения питающей сети может находиться за пределами квартиры или жилого дома.

В-четвертых, на вводе в квартиру или в коттедж все чаще устанавливают УЗО с номинальным отключающим дифференциальным током 100 мА и более, к тому же срабатывающие с выдержкой времени (УЗО типа S). В ПУЭ (издание седьмое, пункт 1.7.50) указано, что для защиты от поражения электрическим током в нормальном режиме работы должны быть применены по отдельности или в сочетании определенные меры защиты от прямого прикосновения. Там же указано, что "для дополнительной защиты от прямого прикосновения в электроустановках напряжением до 1 кВ при наличии требований других глав ПУЭ следует применять устройства защитного отключения (УЗО) с номинальным отключающим дифференциальным током не более 30 мА". Так как УЗО с номинальным отключающим дифференциальным током более 100 мА не обеспечивают защиту человека от прямого прикосновения, то попытки необученных лиц самостоятельно устранить неисправность в щитке и восстановить электропитание могут окончиться трагически.

В-пятых, стремление создать мнение, что нарушение Правил технической эксплуатации электроустановок потребителей при использовании электромеханических УЗО менее опасно, чем при применении электронных УЗО, несостоятельно и лишено всяких оснований. Если нулевой рабочий проводник оборван со стороны источника питания (до УЗО), то, при одновременном прикосновении к дефектному соединению со стороны УЗО и к заземленному корпусу щитка или к нулевому рабочему проводнику со стороны источника питания, ток, поражающий человека, потечет по обеим главным цепям УЗО. В связи с этим отсутствует дифференциальный ток, и, естественно, УЗО, реагирующее на дифференциальный ток, в том числе и электромеханическое, не будет производить защитное отключение.

Расчет оценки уровня опасности электропоражения человека при обрыве нулевого проводника до входных зажимов электронного УЗО и при прямом прикосновении человека к токоведущим частям был выполнен еще на начальном этапе применения УЗО в российском жилищном строительстве [5]. Было показано, что, при расчетном годовом числе электропоражений Мэп=3000 (при отсутствии УЗО в жилых и общественных зданиях), общее число поражений за год, обусловленное обрывом нулевого проводника при условии установки электронных УЗО во всех жилых и общественных домах России, составит не более 1,4. Необходимо также отметить, что применение любого УЗО (электронного, электромеханического) повышает электробезопасность, но не может предотвратить все электропоражения. В наиболее развитых странах Европы, в которых повышенные меры электробезопасности, в том числе УЗО, используются уже не одно десятилетие, частота смертельного электротравматизма (ЧСЭТ) снизилась в несколько раз и не превышает 2,85• 10-6 [6]. В результате массового применения УЗО и тщательного выполнения современных требований к электроустановкам зданий, приведенных в новом (седьмом) издании ПУЭ, значение ЧСЭТ в России, по всей видимости, приблизится к достигнутому в Западной Европе. После этого в России от поражения электрическим током может ежегодно погибать около 400 человек, при этом общее число поражений за год, обусловленное обрывом нулевого проводника при условии установки электронных УЗО во всех жилых и общественных домах России, составит не более 0,2.

Защита при косвенном прикосновении

Рекомендация МЭК 60364-5-53-94 разрешает применение в электроустановках жилых зданий УЗО с вспомогательным источником питания только тогда, когда защита при косвенном прикосновении обеспечивается даже в случае отказа вспомогательного источника. Это условие связано с тем, что при определенных условиях (в частности в системе ТТ, неразрешенной в России для электроустановок жилых и общественных зданий) возникающий при повреждении изоляции ток замыкания на землю может быть недостаточным для срабатывания аппаратов защиты от сверхтока, установленных в защищаемой цепи. Однако в ряде документов МЭК, рассматриваемых в последние годы, наметилась определенная тенденция по смягчению требований к электронным УЗО, даже если их применяют в системе ТТ для защиты при косвенном прикосновении. Такое изменение отношения к этим УЗО вызвано более детальным анализом аварийных ситуаций, возникающих в питающей сети и в защищаемой электроустановке, а также с учетом реальных характеристик УЗО. Понижение (провал) напряжения, питающего УЗО, зависит от места повреждения изоляции на землю, от величины тока замыкания и от типа системы заземления. Считается, что наиболее тяжелые условия создаются в системе TN - C - S при удаленном размещении УЗО от источника питания и при повреждении изоляции на землю вблизи зажимов УЗО, к которым подключается защищаемая электроустановка (рис. 1).

В электроустановках жилых и общественных зданий напряжение прикосновения при его длительности более 0,4 с не должно превышать 50 В при одновременном прикосновении человека к проводящим частям электрооборудования, в котором повреждена изоляция, и к проводящим частям неповрежденного электрооборудования, т.е. падение напряжения на РЕ - проводнике от тока замыкания на землю не должно быть более 50 В. В однофазных цепях сечение РЕ - проводника равно сечению фазного проводника, а разделение PEN проводника на проводники N и PE производят на этажном или квартирном щитке, где размещается и УЗО. В связи с этим напряжение на зажимах УЗО, равное сумме падений напряжения на фазном и на нулевом рабочем проводниках, будет не ниже 100 В при напряжении прикосновения выше 50 В. Фактически наименьшее напряжение на зажимах УЗО будет равно 116-130 В даже в тех случаях, когда напряжение прикосновения составляет 50 В, так как при токе короткого замыкания на землю в месте повреждения изоляции обычно появляется электрическая дуга, напряжение которой составляет 16 - 30 В. Если же напряжение прикосновения превышает 50 В, то напряжение на зажимах УЗО будет еще выше.

В системе TN - S (рис.2), даже если место появления тока замыкания на землю находится вблизи УЗО, напряжение на зажимах УЗО не будет ниже 50% напряжения питающей сети.

Это может быть объяснено тем, что при повреждении изоляции образуется ток замыкания между фазным и нулевым защитным проводниками, причем этот ток не протекает через нулевой рабочий проводник. В связи с этим к УЗО будет приложено напряжение, падающее на нулевом защитном проводнике и равное, по крайней мере, половине напряжения питающей сети, так как падение напряжения на нулевом рабочем проводнике от тока нагрузки является незначительным.

Обрыв нулевого рабочего проводника N в защищаемой цепи (после УЗО) не влияет на работоспособность УЗО. Если при этом в питающей сети произойдет повреждение изоляции защищаемой электроустановки и появится ток замыкания на землю, то электронные (функционально зависящие от напряжения) УЗО сохраняют свою работоспособность. Обрыв N - проводника в цепи питания (до УЗО) может повлиять на работоспособность электронного УЗО, хотя при обрыве N-проводника в трехфазной питающей сети УЗО может оставаться работоспособным при наличии трехфазной нагрузки в аварийном участке сети. Однако вероятность обрыва N - проводника в питающей сети низка, продолжительность этой аварийной ситуации невелика (отсутствие электроснабжения при обрыве фазного или нулевого рабочего проводников требует быстрого устранения этой аварии), вероятность повреждения изоляции от перенапряжений в питающей сети систем TN в течение этого времени незначительна. Но даже при чрезвычайно редком стечении всех этих обстоятельств безопасность при косвенном прикосновении в электроустановках будет обеспечена аппаратами защиты от сверхтоков, в том числе встроенных в УЗО или установленных последовательно с ними, и системами уравнивания потенциалов. Все это делает возможность поражения электрическим током при обрыве N - проводника до УЗО нереальной, в связи с чем такая авария не учитывается.

Необходимо также учитывать и то, что отечественные электронные УЗО, преимущественно имеющие встроенную защиту от сверхтоков, при использовании в системах TN могут считаться частично зависящими от напряжения. В них предусмотрено резервирование защит при токе замыкания на землю: если УЗО не сработают от дифференциального тока, например, при чрезмерно понизившемся напряжении в месте размещения УЗО из-за большой величины тока замыкания, то они сработают от токов короткого замыкания, которые в системах TN значительно превышают номинальный ток.

Таким образом, если электронные УЗО отвечают указанным в пункте 7.1.77 ПУЭ требованиям о работоспособности при снижении напряжения до 50% номинального значения, а электроустановка отвечает требованиям стандартов и ПУЭ, в том числе по выполнению основной и дополнительной систем уравнивания потенциалов, по обеспечению защиты от сверхтоков, то такие УЗО могут быть использованы не только для защиты от прямого прикосновения, но и, наряду с электромеханическими УЗО, для защиты при косвенном прикосновении. Именно поэтому ограничения в рекомендациях МЭК на применение электронных УЗО в жилых зданиях полностью сняты [3].

Надежность

Иногда заявляют, что "применение УЗО, функционально зависящих от напряжения питания, несмотря на их относительную дешевизну, более ограничено в силу их меньшей надежности (вероятность выхода из строя какого-либо из большого количества электронных компонентов довольно высока), большей подверженности электронных схем воздействию внешних факторов и др"..

Однако, это не совсем так, точнее, совсем не так. В функционально независящих от напряжения питания (электромеханических) УЗО "источником энергии, необходимой для функционирования - выполнения защитных функций, включая операцию отключения, является для УЗО сам сигнал - дифференциальный ток, на который оно реагирует". Ничтожно малая величина мощности, получаемая от дифференциального трансформатора (не более 0,001 Вт), налагает очень жесткие требования к основным элементам электромеханических УЗО - к измерительному дифференциальному трансформатору, к реле с постоянным магнитом и обмоткой, подключенной к вторичной обмотке трансформатора, к механизму расцепителя главных контактов, к качеству изготовления и к точности настройки УЗО. Старение элементов электромеханических УЗО, их износ в процессе эксплуатации, влияние внешних магнитных полей и воздействующих механических факторов, появление на подвижных частях электромагнитного реле загрязнений, отложений паров и солей веществ, находящихся в воздухе, приводят к изменению характеристик УЗО и, даже, к нарушению их работоспособности. На основании опыта эксплуатации электромеханических УЗО в Западной Европе была выявлена необходимость их замены после 10 лет работы, проведения в процессе эксплуатации ежемесячной тренировки срабатывания УЗО, но и при этом вероятность их неисправности даже в европейских условиях составляет от 3 до 5% в течение 10 лет [7].

В электронных УЗО, функционально зависящих от напряжения питания, "механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника". Необходимо обратить внимание на неточность, сделанную в цитируемом фрагменте. Действующими нормативными документами не разрешается применение в бытовых электроустановках зданий УЗО со встроенными источниками питания или требующих дополнительных внешних источников питания. Электронные УЗО отечественного и зарубежного производства, применяемые в России, энергию, необходимую для своего срабатывания, получают от защищаемой цепи (от контролируемой сети). В этих УЗО маломощный сигнал от дифференциального трансформатора поступает на электронный усилитель, который подает на механизм расцепителя главных контактов УЗО мощный импульс (десятки и даже сотни ватт), достаточный для срабатывания простого и надежного расцепителя. Надежность электронной платы, обычно содержащей 2-3 десятка широко применяемых электронных элементов, защищенных на плате от неблагоприятных внешних воздействующих климатических и механических факторов, значительно выше надежности реле, используемых в электромеханических УЗО. Эти реле содержат постоянный магнит, магнитопровод, подвижный якорь, катушку, пружину и другие детали, требующие для своего производства высокопрецизионной технологии, весьма чувствительны к условиям эксплуатации.

Необходимо отметить, что некоторые зарубежные изготовители (наряду с производством электромеханических УЗО) уже начали выпуск УЗО, в которых не применяют магнитоэлектрические реле, а используют электронные элементы и мощный расцепитель главных контактов. Это позволило, в частности, ведущей фирме в области разработки и производства УЗО - FELTEN & GUILLEAUME, снизить вероятность неисправности на порядок и отказаться от ежемесячной проверки исправности УЗО [7]. О надежности электронных УЗО свидетельствует и то, что некоторые ведущие отечественные изготовители (в частности, концерн "Энергомера") для выпускаемых ими УЗО установили гарантийный срок эксплуатации в течение 10 лет. Однако следует понимать, что надежность электронных, как и электромеханических, УЗО зависит от ста-бильности технологии и культуры их производства, что не всякий изготовитель может га-рантировать высокое качество даже относительно простых электронных УЗО.

Фазировка

Многие отечественные УЗО со встроенной защитой от сверхтоков выполнены, как правило, на основе автоматических выключателей с нейтральным полюсом, в котором отсутствует защита от сверхтоков. Это сделано с учетом следующих обстоятельств:
- производство и применение УЗО, которые в цепи нулевого рабочего проводника имеют полюс, не защищенный от сверхтоков, допускается международными и российскими стандартами, а в пункте 7.1.86 ПУЭ прямо сказано, что "защита от сверхтока в нулевом рабочем проводнике не требуется";
- исключение в нейтральном полюсе УЗО расцепителя сверхтоков существенно повышает надежность и снижает стоимость УЗО без ухудшения эксплуатационных характеристик. Показательно, что ведущие западноевропейские изготовители электромеханических УЗО имеют в своей номенклатуре исполнения УЗО с незащищенным нейтральным полюсом.

Однако противники электронных УЗО утверждают, что "при применении таких УЗО важно соблюдать фазировку входных цепей, чтобы оставшаяся в одном полюсе токовая отсечка автоматического выключателя была включена в цепь фазного, а не нулевого проводника", искажая тем самым сущность вопроса. Во-первых, в любых электроустановках зданий необходимо соблюдать фазировку цепей, для чего должно выполняться цветовое обозначение проводников, обеспечивающее различие между фазными, нулевыми рабочими и защитными проводниками. Во-вторых, выводы УЗО, предназначенные исключительно для присоединения нейтрали, легко идентифицируются, так как они имеют маркировку буквой N. В-третьих, даже если не будет соблюдена правильная фазировка проводников питающей сети и расцепитель сверхтока окажется включенным в цепь нулевого проводника, то УЗО и в этом случае будет обеспечивать защиту от сверхтоков. При неправильном подключении расцепителя сверхтока, когда при повреждении изоляции на землю через него не будет протекать ток, УЗО все равно сработает от дифференциального тока и отключит ток повреждения любой величины, так как коммутационная способность нейтрального полюса такая же, как и у фазных полюсов.

Инвариантность подсоединения

В пункте 3. 1.6 ПУЭ указано, что при одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам. Такое требование вызвано стремлением повысить безопасность электроустановок при отключенном положении контактов аппарата. Если подвижные токоведущие части аппарата в отключенном состоянии находились бы под напряжением, то при неисправности аппарата они могли бы замкнуть цепь самопроизвольно, под действием силы тяжести. Возможно, это требование ПУЭ уже устарело и в седьмом издании будет пересмотрено, но совершенно естественно, что УЗО, как и другие защитные аппараты, предназначенные для применения в России, должны соответствовать действующим отечественным нормативным документам.

Еще одним обстоятельством, определяющим необходимость четкого указания выводов для подключения УЗО к питающей сети, является то, что в устройствах дифференциального тока УЗО со встроенной защитой от сверхтоков измерительный дифференциальный трансформатор и устройство эксплуатационного контроля с кнопкой ТЕСТ должны находиться со стороны нагрузки. Это связано с тем, что существует определенная, хотя и очень низкая, вероятность повреждения изоляции между главными цепями внутри УЗО, возникающий при этом повреждении ток должен быть отключен автоматическим выключателем, встроенным в УЗО со стороны питания. Именно этим объясняется и требование пункта 7.1.76 ПУЭ, чтобы УЗО без встроенной защиты от сверхтоков имели вышестоящий аппарат, обеспечивающий защиту от сверхтока. Однако это требование ПУЭ в ряде случаев игнорируется не совсем компетентными рекомендациями устанавливать автоматические выключатели после УЗО без встроенной защиты от сверхтоков.

В соответствии с вышеизложенным в УЗО отечественного производства, а также во многих УЗО, в том числе электромеханических, зарубежного производства имеется маркировка входных и выходных выводов, позволяющая правильно подключать УЗО. В связи с этим выглядит более чем странным утверждение, что "еще одним серьезным недостатком этих УЗО является их неинвариантность по стороне подключения питающей сети и нагрузки, в отличие от электромеханических УЗО, к которым сеть и нагрузка могут быть подключены с любой стороны. Это вызывает большие неудобства при монтаже щитов".

Десятилетний опыт использования устройств типа УЗО 20, серии УЗО-ВАД "Энергомера" и других типов, нашедших самое массовое применение в России, не выявил острой необходимости производства УЗО с инвариантным подключением. Возможно, что особые неудобства при монтаже щитков с отечественными УЗО отсутствуют, или проектировщики и монтажники понимают необходимость выполнения требований безопасности, создающих в большинстве случаев "большие неудобства" при производстве изделий и при их монтаже.

Работоспособность при постоянной составляющей в дифференциальном токе

Электронные УЗО отечественного производства, как правило, имеют тип А и срабатывают при нормированном отключающем дифференциальном токе, который может быть синусоидальным, пульсирующим постоянным, а так же содержать постоянную составляющую. В нормальном режиме работы электрооборудование, даже если в нем имеются выпрямители, не создает тока утечки с заметной постоянной составляющей, что может быть объяснено следующим:

- из бытовых электроприборов наибольший ток утечки (до 10 мА) допускают для электроплит, в связи с чем установлена ежегодная проверка их изоляции. Сопротивление изоляции электроплиты производят при помощи мегаомметра напряжением 1000 В, при этом сопротивление изоляции должно быть не менее 1 Мом. Это значит, что постоянная составляющая тока утечки электроплиты, содержащей выпрямители, при номинальном напряжении 220 В не может быть более 0,3 мА;

- если электроустановка содержит несколько различных электроприборов с выпрямителями, то в суммарном токе утечки постоянная составляющая не может быть значительной, так как она является алгебраической суммой постоянных составляющих тока утечки различных приборов, а полярность этих токов навряд ли будет одинаковой.

Поэтому УЗО типа АС допустимо использовать в электроустановках зданий для защиты от токов утечки и от токов замыкания на землю, имеющих синусоидальную форму. УЗО типа А целесообразно использовать для защиты оборудования, при повреждении изоляции которого может появиться ток замыкания на землю, содержащий составляющую постоянного тока (телевизоры, персональные компьютеры и другие электроприборы с выпрямителями). Применение в этих цепях УЗО типа АС, реагирующих только на синусоидальный ток, не обеспечивает такой же степени безопасности электроустановок.

Обоснованность применения в электроустановках жилых, общественных и других зданий УЗО типа А признана всеми, предусмотрена нормативными документами, вопросы использования УЗО типа А достаточно подробно описаны в [8]. Однако кое-кем выражаются и энергично распространяются сомнения, как это не странно, в согласованности характеристик УЗО типа А, в правильности формулировок ПУЭ, касающихся их применения. В пункте 7.1.83 ПУЭ задают допустимое соотношение между суммарным током утечки сети с учетом присоединенных стационарных и переносных электроприемников в нормальном режиме работы и между номинальным отключающим дифференциальным током УЗО. В пункте 7.1.78 ПУЭ отмечают, что "в зданиях могут применяться УЗО типа А, реагирующие как на переменные, так и на пульсирующие токи повреждения", допуская тем самым срабатывание УЗО при любой форме и при любом значении тока замыкания на землю, установленном в стандартах на УЗО. Однако, в [2] при рассмотрении отключающих и неотключающих дифференциальных токов УЗО типа А заявляют, что "максимальное значение неотключающего синусоидального дифференциального тока почти равно номинальному отключающему дифференциальному току УЗО". Возможно, в цитируемом фрагменте допущена какая-то неточность, но утверждение, что "эту особенность УЗО типа А следует учитывать при проектировании, монтаже и эксплуатации электроустановок зданий" прослеживается и в других публикациях этих авторов, как более ранних, рассмотренных в [8], так и в более поздних [Новости электротехники, 2003, N3(21), раздел "вопрос-ответ"].

Это утверждение абсурдно, так как:

- УЗО типа А используют во многих странах мира более 10 лет и в России более 7 лет, но никаких несогласованностей в их характеристиках не было замечено;

- максимальное значение неотключающего синусоидального дифференциального тока не может быть больше номинального неотключающего дифференциального тока, обычно равного половине значения номинального отключающего дифференциального тока УЗО любого типа. Следовательно, утверждение о равенстве этих токов неправомочно, если рассматривать качественные, соответствующие стандартам изделия. Видимо, авторы имели в виду соотношение между нижним пределом отключающего дифференциального тока, имеющего постоянную составляющую, и номинальным неотключающим дифференциальным током, но это совершенно различные характеристики;

- нельзя сравнивать несопоставимые функциональные характеристики. Общеизвестно, что дифференциальные токи, на которые реагируют УЗО, могут создаваться токами утечки (ток в землю или на сторонние проводящие части в электрически неповрежденной цепи) или токами замыкания на землю (ток, проходящий в землю при повреждении изоляции). Номинальный неотключающий дифференциальный ток и номинальный отключающий дифференциальный ток УЗО любого типа (АС и А) характеризует величину синусоидального тока утечки, при которой УЗО не срабатывают или, соответственно, срабатывают при заданных условиях. Когда говорят о специфических характеристиках УЗО типа А, то речь идет о функционировании при пульсирующих постоянных токах замыкания на землю, что недвусмысленно указано в стандартах на УЗО и в ПУЭ. Это связано с тем, что УЗО типа А реагируют не только на действующее значение дифференциального тока, но и на форму этого тока. Поэтому неудивительно, что УЗО типа А с номинальным отключающим дифференциальным током, например, 30 мА не срабатывают при токе утечки, имеющем синусоидальную форму, величиной 10 мА, но могут сработать при токе 10 мА и даже при меньшем дифференциальном токе (до 3,3 мА), если при повреждении изоляции электроприемника с встроенным выпрямителем ток замыкания на землю будет пульсирующим постоянным.

Заключение

Дискуссия об ограничении применения электронных УЗО в электроустановках зда-ний, о характеристиках электронных и электромеханических УЗО оказалась, в конечном результате, полезной. Она позволила технической общественности, соприкасающейся с вопросами проектирования электроустановок зданий, их монтажа и эксплуатации, ознакомиться с новыми для России защитными аппаратами, привела к выработке дополнительных требований к УЗО, повышающ

Как отличить электромеханическое УЗО от электронного?

Устройства защитного отключения бывают двух видов по принципу внутреннего исполнения. Это электромеханические и электронные. Также это относится и к дифавтоматам, так как УЗО являются их составной частью. Разный принцип внутреннего исполнения данных устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой вид этого не может делать, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать как их различать.

Существует три доступных способа как отличить электромеханическое УЗО от электронного. Это по электросхеме, которая изображена на корпусе устройства, с помощью обычной батарейки и с помощью постоянного магнита. Давайте ниже рассмотрим каждый способ более подробно.

Как отличить электромеханическое УЗО от электронного?

1. С помощью электросхемы, которая изображена на самом корпусе устройства.

Я считаю, что это самый простой способ, который позволяет их различить, так как для этого не нужно ни каких дополнительных элементов и инструментов. Тут главное запомнить различия в схемах и все.

Если вы возьмете в руки любое УЗО или дифавтомат, то на его корпусе обязательно найдете принципиальную схему их внутреннего устройства. По сути схемы бывают двух видов. Это один вид у электромеханического типа и второй вид у электронного типа. Хотя у каждого вида схемы есть небольшие отличия, но они не столь существенные.

В двух словах: Электромеханическое УЗО или дифавтомат состоят из дифференциального трансформатора и поляризованного реле. Если в контролируемой цепи возникает ток утечки, то он порождает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток приводит к срабатыванию реле, которое оказывает воздействие на спусковой механизм, что приводит к отключению устройства.

Значит на схеме нам нужно найти дифференциальный трансформатор и поляризованного реле. Первый обозначается в виде овала вокруг фазного и нулевого проводников, а реле обозначается в виде квадрата или прямоугольника. Реле с трансформатором имеют связь с помощью вторичной обмотки, которая изображена сплошной линией. Пунктирной линией обозначается механическая связь со спусковым механизмом. Также на схеме часто изображается кнопка "Тест", но на представленном на фото дифавтомате ее нет.

На фото ниже я подписал нужные элементы на схеме.

Электронные УЗО и дифавтоматы имеют на своем корпусе немного другую электросхему. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: Если возникает в контролируемой цепи ток утечки, то он пораждает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток фиксирует электронная плата, усиливает его и создает импульс, от которого срабатывает реле. Реле уже оказывает воздействие на спусковой механизм, тем самым отключая устройство.

Электронные элементы гораздо компактнее и поэтому такие УЗО и дифавтоматы часто имеют меньшие размеры. Существуют в продаже электронные одномодульные защитные устройства, т.е. размером с однополюсной автомат.

Тут нам на схеме нужно найти, помимо дифференциального трансформатора и реле, еще электронную плату усилителя. Она обозначается в виде треугольника. Также ни одна плата не работает без питания, поэтому на схеме присутствую дополнительные линии ее электропитания. На фото ниже я все необходимые элементы подписал.

В итоге получаем:

  • Если на схеме нарисованы овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле) соединенные между собой сплошной линией, то перед вами электромеханическое УЗО или дифавтомат.
  • Если на схеме нарисованы овал над нулевым и фазным проводниками (дифференциальный трансформатор) и квадрат (реле) соединенные между собой сплошной линией через треугольник (плата усилителя), к которому подведены две линии питания, то перед вами электронное УЗО или дифавтомат.

2. Второй способ как отличить электромеханическое УЗО от электронного это с помощью батарейки.

Данный вариант хоть и надежный, но я считаю его более сложным, так как при себе необходимо иметь заряженную батарейку, два проводка и отвертку. Также в магазине я думаю вам не дадут в руки устройство, чтобы вы к нему что-то подключали и экспериментировали. Еще многие защитные устройства продаются в заклеенной упаковке (коробке), которую тоже в магазине не дадут вскрыть.

Однако этот способ имеет право на жизнь и я про него расскажу. Для примера на фото у меня используется АВДТ фирмы Schneider Electric.

Тут все просто. Нужно сверху к одному, например, к нулевому полюсу прикрутить один проводок. К нижнему нулевому полюсу прикрутить второй проводок. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь другие концы проводков нужно замкнуть на любую заряженную батарейку. Если устройство отключилось, то оно электромеханическое. Если не отключилось, то переверните батарейку (поменяйте ее полярность) и попробуйте замкнуть проводки снова. Если устройство отключилось, то оно точно электромеханическое.

Почему электромеханические УЗО и дифавтоматы срабатывают от батарейки? Потому что через замкнутый полюс батарейка начинает разряжаться, т.е. появляется в одном полюсе ток, который в свою очередь пораждает дифференциальный ток во вторичной обмотке трансформатора. Его достаточно для срабатывания поляризованного реле.

Если устройство не отключилось, то значит что оно электронное. Почему такой тип УЗО не отключается? Потому что для работы платы усилителя необходимо питание, которого нет. Следовательно усилитель не подает импульс реле, которое не оказывает действие на спусковой механизм.

Такую операцию можно проводить на любом полюсе и на нулевом и на фазном. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ как отличить электромеханическое УЗО от электронного это с помощью постоянного магнита.

Тут тоже ничего сложного нет. Необходимо только найти где-нибудь постоянный магнит среднего размера (1/4-1/3 части УЗО).

Последовательность действий следующая:

  • берем в руки УЗО или дифавтомат;
  • взводим рычаг, т.е. включаем его;
  • круговыми движениями водим магнит около передней части и сбоку устройства.

Если во время таких движений устройство отключилось, то значит он электромеханическое, а если нет, то оно электронное. Этот способ не сто процентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

Вот и разобрали все три доступных способа как определить типы УЗО и дифавтоматов.

А вы когда-нибудь применяли такие варианты для различия электромеханического УЗО от электронного?

Улыбнемся:

«Да будет свет!» - сказал электрик и полез за спичками.

Отличия электронного и электромеханическое УЗО

Выключатели дифференциального тока, зачастую называемые просто УЗО, предназначены для защиты от утечек тока. Такими устройствами вряд ли кого-то можно удивить, ведь они устанавливаются практически в каждом щитке. Большинство владельцев квартир и домов, даже далеких от электротехники, поняли, что установка УЗО — необходимое условие безопасности и стабильности электроснабжения. Но далеко не все догадываются, что устройства производятся разными не только во внешнем, но и внутреннем исполнении. Читайте также статью ⇒ Что такое УЗО.

Как отличить устройства между собой?

УЗО выпускаются в двух исполнениях — электронном и электромеханическом. Различия между двумя видами устройств принципиальны. Отличить их можно с помощью трех простых методик.

По изображенной на корпусе электросхеме

Такую методику определения вида защитных приборов можно назвать самой простой, для нее не требуется использование каких-либо приспособлений или инструмента. Главное — запомнить имеющиеся в схемах различия.

На корпусе любой модели УЗО или дифавтомата можно найти принципиальную схему внутреннего устройства прибора. По своей сути схемы различаются на два основных вида — электромеханического и электронного. Каждая схема имеет свои отличия, но они не значительны.

Если кратко об устройстве и принципе работы, то основу дифавтомата и электромеханического УЗО составляют поляризованное реле и дифференциальный трансформатор. При образовании в контролируемо цепи тока утечки во вторичной обмотке трансформатора возникает дифференциальный ток, приводящий к сработке реле. При сработке реле воздействует на механизм спуска, приводящий к выключению защитного прибора.

На схеме реле и дифференциальный трансформатор обозначаются символами прямоугольника и овала соответственно

Совет №1: Таким образом, необходимо отыскать на схеме значок поляризованного реле дифференциального трансформатора.

Последний схематично обозначается значком овальной формы вокруг нулевого и фазного проводников, реле наносится в форме квадрата либо прямоугольника. Связь трансформатора и реле осуществляется посредством вторичной обмотки, изображаемой в виде сплошной линии. Пунктиром показывается механическая связь с механизмом спуска. Также на схеме часто можно увидеть кнопку «Тест», но в некоторых моделях она не предусмотрена конструкцией.

Для дифавтоматов и электронных УЗО предусмотрено другое строение и, соответственно, иная схема. Из самого название устройств можно сделать вывод, что управление работой приборов осуществляется посредством электронной платы.

Если в подлежащей контролю цепи возникает ток утечки, то во вторичной обмотке дифтрансформатора благодаря ему возникает дифференциальный ток. Электронная плата определяет его наличие и образует импульс, вызывающий сработку реле. От реле поступает команда на спусковой механизм, отключающий защитное устройство.

Элементы, входящие в состав электронных плат намного компактнее, в связи с чем электронные дифавтоматы и УЗО обладают гораздо более компактными габаритами. В продаже также можно встретить и одномодульные электронные защитные приборы, имеющие размеры не больше однополюсного автомата.

На схеме, кроме дифтрансформатора, также нужно отыскать и электронную плату усилителя, который обозначается в виде треугольника. Так как ни одна плата не способна работать без питания, на схеме обязательно показываются и дополнительные линии.

Электронная плата усилителя обозначается на схеме, находящейся на корпусе устройства, в виде треугольника

Из вышеописанного можно сделать следующие выводы:

  1. При наличии на схеме овала, расположенного на фазным и нулевым проводниками (дифтрансформатор) и квадрат (реле), между собой сопряженные сплошной тонкой линией, то мы имеем дело с электромеханическим дифавтоматом или УЗО.
  2. Если на схеме имеется овал над фазным либо и нулевым проводниками (дифтрансформатор) и квадрат, обозначающий реле, между собой сопряженные сплошной линией, проходящей через треугольник (плата усилителя), к которому приходит пара питающих линий, то дело мы имеем с электронным дифавтоматом либо УЗО.

При помощи батарейки

Определение электромеханического и электронного защитного прибора при помощи элемента питания можно назвать более сложным, чем простое рассматривание схемы. Для работы потребуются:

  • заряженная батарейка;
  • отвертка;
  • пара проводов.

К тому же, если определять тип УЗО или дифавтомата в магазине, вряд ли продавец захочет дать в руки покупателю товар для подключения к нему чего либо и проведения непонятных экспериментов. Плюс к этому большинство приборов реализуются в заклеенных коробках, которые продавец также не захочет вскрывать.

Электронная плата усилителя обозначается на схеме, находящейся на корпусе устройства, в виде треугольника

Такой способ все же имеет право на существование. Для примера используется АВДТ производства известной компании Schneider Electric.

Никаких сложностей работа не вызовет даже не относящих себя к большим специалистам в области электрики и электротехники людей.

К нулевому полюсу сверху прикручивается первый провод, а к нижнему полюсу — второй. Далее потребуется включить УЗО или дифавтомат, для чего необходимо взвести управляющий рычаг.

Оставшиеся свободными концы проводов замыкаются на заряженном элементе питания, тип которого не принципиален. При отключении устройства можно сделать вывод, что оно электромеханическое. Если прибор отключился, то следует поменять полярность соединения проводов на батарейке и попробовать вновь выполнить замыкание. Если после этого произошло отключение прибора, то оно точно электромеханического типа.

Соединение защитного устройства и элемента питания посредством пары подключенных к нему проводов

По какой причине электромеханические дифавтоматы и УЗО срабатывают от обычной батарейки? Дело в том, что попав в замкнутый контур элемент питания разряжается, выпуская ток в один полюс. Поэтому во вторичной обмотке дифтрансформатора образуется дифференциальный ток, которого вполне достаточно для сработки поляризованного реле.

Ели не произошло отключения прибора, то можно сделать вывод, что он электронный. По какой причине не отключаются приборы такого типа? Дело в следующем: для функционирования платы усилителя требуется питание, которое в данный момент отсутствует. Потому усилитель не способен подать импульс на реле для приведения в действие механизма спуска.  Читайте также статью ⇒ Выбор УЗО: основные критерии.

Проведение такого эксперимента возможно для любого полюса — и фазного, и нулевого. Электромеханическое устройство выключится в любом случае.

При помощи постоянного магнита

При определении типа защитного прибора с использованием магнита также нет ничего сложного. Загвоздка может возникнуть лишь в том, чтобы найти постоянный магнит требующихся размеров (треть или четверть от размеров устройства).

Действия выполняются в следующей последовательности:

  • в руки берутся дифавтомат или УЗО;
  • устройство включается путем возведения рычага;
  • магнит обводится в непосредственной близости от передней панели и сбоку прибора круговыми движениями.
Для проведения проверки нужно подобрать подходящий по размерам постоянный магнит

Если при выполнении круговых движений устройство не отреагировало отключением, то делается вывод, что оно электромеханическое.

Совет №2: Такой способ нельзя назвать точным и дающим стопроцентную гарантию, так как для образования дифференциального тока мощность магнита может быть недостаточной.

Магнит следует подбирать также и таким, чтобы его мощности было достаточно для проведения эксперимента

Преимущества и недостатки приборов

Сравнение достоинств и недостатков защитных устройств обоих типов удобно выполнить в табличной форме.

Параметр устройстваЭлектронноеЭлектромеханическое
Стоимостьвышеменьше
Конструкцияупрощеннаясложная
Чувствительностьповышеннаяпониженная
Функционирование при обрыве «нуля»нетда
Функционирование при значительном падении напряжениянетда
Вероятность отказа при импульсных перенапряженияхвышениже

В качестве итога следует отметить, что наиболее подходящим вариантом для монтажа в квартирный электросчетчик является все же электромеханический дифавтомат либо УЗО. Именно такой тип устройства широко представлен на современном отечественном рынке.



Оцените качество статьи:

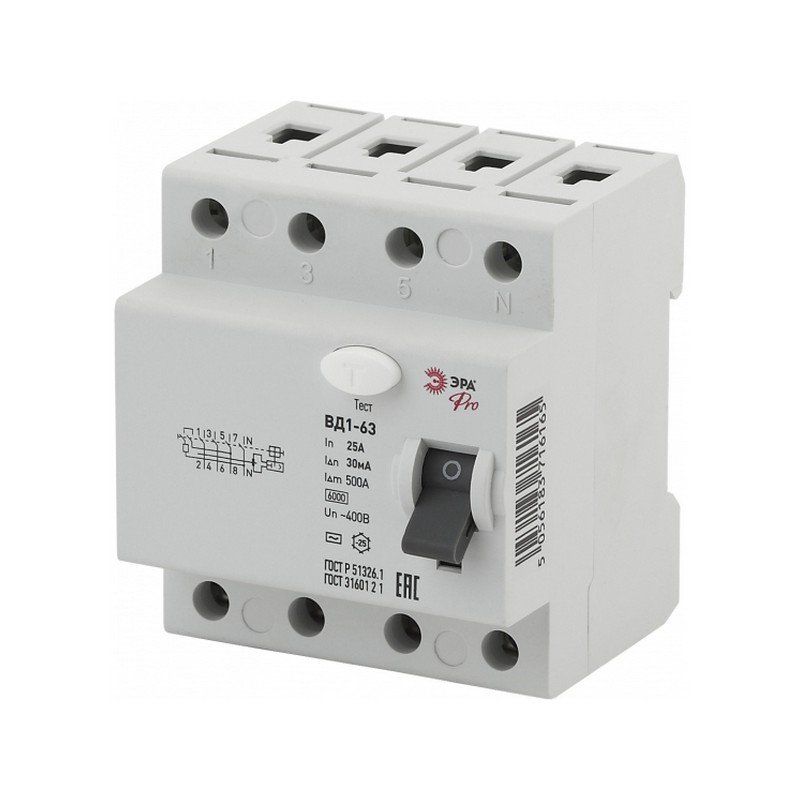

Электромеханическое УЗО

Устройство защитного отключения (УЗО) предназначено для защиты от появления токов утечки в контролируемой сети. Это позволяет защитить людей от поражения электрическим током при прикосновении к токоведущим частям или корпусам электроприборов, находящихся под напряжением.

В отличие от автоматических выключателей, УЗО реагирует не на ток нагрузки, а на разницу токов в фазных и нулевых проводниках. Для ее измерения в состав УЗО входит дифференциальный трансформатор, сквозь который проходят силовые цепи. Если ток, идущий в сторону нагрузки равен току, возвращающемуся обратно, напряжения на выходе трансформатора нет. Но как только этот баланс нарушается, и его величина превышает уставку УЗО, происходит отключение.

Устройство защитного отключения: принцип работы

Произойти нарушение баланса токов может в том случае, если появится цепь утечки. Это может быть замыкание на корпус в бытовом электроприборе, нарушение изоляции электропроводки или касание человеком элементов цепи, находящихся под напряжением. В последнем случае УЗО является незаменимым устройством защиты, так как ток через тело человека не приводит к срабатыванию автоматических выключателей. Если вспомнить, что под действием электрического тока мышцы человека сокращаются и не позволяют отпустить токоведущую часть, то необходимость УЗО трудно недооценить.

Параметры УЗО на его корпусе

Электромеханическое УЗО

Дифференциальный трансформатор – главная деталь любого УЗО. Напряжение на его выходе появляется, когда в контролируемой сети возникает ток утечки. В зависимости от пути его воздействия отключение, УЗО разделяют на две категории.

Электромеханические – это те УЗО, у которых напряжение от трансформатора непосредственно идет на катушку реле отключения. Оно выбивает защелку механической части, и под действием пружины контактная система размыкается.

Дифференциальные трансформаторы у этих УЗО крупногабаритные, что сказывается и на размерах устройства. Но их работоспособность не зависит от наличия и величины напряжения на входе УЗО, что позволяет им сохранять работоспособность даже при обрыве нулевого провода.

Дифференциальный трансформатор полупроводниковых УЗО меньших размеров. От него требуется меньшая мощность выходного сигнала. Напряжение с трансформатора поступает на электронную схему, усиливающую сигнал и оценивающую его значение. Если сигнал превышает пороговый уровень, на выходное реле выдается команда на отключение.

Без напряжения на входе полупроводниковые УЗО работать не могут. Но зато в них дополнительно реализуется функция отключения при повышении напряжения питания. Это помогает защитить электроприборы от перенапряжений в сети, но такая защита нужна всему электрооборудованию, а не только подключенному через УЗО.

Чтобы выяснить, электромеханическое или полупроводниковое УЗО перед вами, нужно посмотреть на схему, нарисованную на корпусе. Если в ней присутствует значок усилителя сигнала, значит, оно полупроводниковое.

Схема механического УЗОСхема полупроводникового УЗО

Номинальный ток УЗО

Номинальным называют максимальный ток, который УЗО пропустит через контактную систему без вреда для себя. Необходимо, чтобы этот ток не был ниже тока автоматического выключателя, через который оно подключено.

Классификация УЗО по токам утечки

Ток утечки, мА

Назначение УЗО

10для защиты одиночных потребителей с небольшим собственным током утечки
30для защиты одиночных потребителей розеточных групп
100для организации защиты групп потребителей
300
500

На практике УЗО с током утечки 10 мА применяются редко, только для одного единственного потребителя на линии и небольшой длине соединительного кабеля. Дело в том, что любая кабельная линия с подключенным потребителем всегда имеет ток утечки, отличный от нуля. Чем длиннее кабель и старее его изоляция, тем ток этот больше. В старом фонде применение УЗО порой невозможно без замены электропроводки.

УЗО на ток 100 мА и выше устанавливают на вводе распределительных щитков. Их еще называют противопожарными, поскольку их основное назначение – срабатывать при ухудшении изоляции кабелей и либо предотвратить пожар, либо быть первым эшелоном защиты при возгорании, угрожающим разрушить электропроводку.

Противопожарные УЗО располагают иерархически. Если в щитке в квартире установлено УЗО на 100 мА, то в распредустройстве, от которого он питается, устанавливается прибор на 300 мА, а еще ближе к источнику питания – 500 мА.

Тип дифференциального тока УЗО

При утечке в электропроводке или обогревателе ток ее будет переменным, как и в питающей сети. Но утечки, возникающие внутри электроприборов, не всегда будут иметь только переменную составляющую. Если в них есть полупроводниковые устройства, УЗО для переменного тока может не среагировать.

Условное обозначение типа УЗООбозначение на корпусеНа какой ток реагируетРекомендации к применениюПримеры
АСпеременныйДля защиты приборов, не содержащих полупроводниковых компонентовОбогреватели, электродвигатели переменного тока, электроплиты
Апеременный и постоянный пульсирующийДля защиты приборов, имеющих электронные блоки питания и устройства управленияСтиральные машины, оргтехника
Впеременный и постоянныйДля промышленного примененияПотребители в цепях постоянного тока

Оцените качество статьи:

Чем отличается электронное узо от электромеханического

Как отличить электромеханическое УЗО от электронного?

Эта статья будет интересна людям которые привыкли тщательно разбираться в вопросах безопасности. В ней мы разберем принцип работ УЗО (электронное или электромеханическое) вне зависимости от типа УЗО, а так же, как отличить к какому из принципу работы относится устройство.
Как же отличить электромеханическое УЗО от электронного и какое лучше из этих УЗО? В нашей статье, мы попробуем, ответить на эти вопросы обыденными словами без описаний физических процессов и тяжелых научных терминов. Итак начнем по порядку.

Электронное УЗО:

Назначение: защита людей от поражения электрическим током утечки.
Особенность принципа работы электронного УЗО заключается в том, что для надежного его отключения, требуется постоянное электропитание самого устройства. То есть, если, в определенный момент, пропадет питание на управляющей плате такого электронного УЗО, а это может произойти, то в такие моменты электронное УЗО не будет способно корректно работать, не сможет отключать нагрузку при возникновении токов утечки.
Причины пропадания питания в электронном УЗО:
Причина одна — это пропадание «ноля» на электропитающей линии до входа в ваше УЗО (в щитовой на лестничной площадке, непосредственно на магистрали или же на подстанции, (бывает и такое)).

Электромеханическое УЗО:

Назначение: защита людей от поражения электрическим током утечки.
Особенность принципа работы электромеханического УЗО: такое электромеханическое УЗО способно отключать нагрузку в аварийной ситуации вне зависимости от наличия питания самого УЗО.

Узнаем какое УЗО: электронное или электромеханическое.

Перед тем как вы отправитесь в магазин, чтобы купить электромеханическое УЗО, обязательно, ознакомьтесь, как узнать, какой принцип работы этого защитного устройства не разбирая его корпус.

Способ 1: Читаем схему УЗО

Все устройства защитного отключения имеют схематичное обозначение технической схемы внутреннего механизма. Такая схема должна быть указана на корпусе любого УЗО, не важно, электронное оно или электромеханическое, так что при покупке УЗО внимательно исследуйте внешний вид интересующего вас устройства.
У электронных УЗО на схеме всегда изображена плата с усилителем, именно этот электронный элемент и нуждается в постоянном питании. Плата с усилителем обозначена значком треугольника в прямоугольнике (см.фото), на схеме так же видно, что питается эта плата от входящего напряжения: с фазы и нуля. Поэтому, когда вы выбираете УЗО, по принципу работы, смотрите внимательно на схему, и и вы никогда не приобретете электронное реле вместо электромеханического и наоборот.

Для примера мы специально взяли УЗО одного производителя, внешне похожих друг на друга, чтобы наглядно показать визуальную схожесть различных по принципу работы устройств.

Способ 2: Проверка принципа работы УЗО батарейкой

Проверка батарейкой УЗО заключается в подключении на один из полюсов устройства элемента питания. Для этого нам понадобится батарейка и электрические провода.
При замыкании проводов на клеммы батарейки через замкнутые контакты полюса начинает проходить ток разряда батарейки, устройство распознает утечку и отключает цепь.
Если УЗО отключилось, то значит оно электромеханическое, если же не отключилось, то электронное.
Будьте внимательны, при проверке УЗО батарейкой, если устройство не сработала, поменяйте полярность на батарейке, а так же не забывайте, что батарейка может оказаться "дохлой" или "почти дохлой", что может не дать результата.

УЗО электромеханическое или электронное, как отличить и что лучше выбрать | Энергофиксик

Выключатели дифференциального тока (УЗО) предназначены для отключения напряжения при образовании тока утечки и современная или же модернизированная проводка практически всегда содержит это устройство в электрическом щитке. Но УЗО существует двух видов: электронное и электромеханическое. В этой статье я расскажу как их различать друг от друга и что лучше поставить у себя в доме.

В чем разница электронного и электромеханического УЗО

Для начала давайте узнаем, чем они отличаются и по какому принципу работают. Начнем с электромеханического.

Главным исполнительным механизмом электромеханического УЗО считается дифференциальный трансформатор. Таким образом, в случае возникновения утечки, ток пройдет через данный трансформатор, во вторичной обмотке данного трансформатора также возникнет ток и напряжение, которые заставят сработать поляризованное реле, механически связанное с отключающим механизмом. Так произойдет отключение.

И получается, что вне зависимости есть в данный период времени напряжение в сети или нет электромеханическое УЗО отключит поврежденный участок сети, где возник ток утечки.

А что же с электронным?

А электронное УЗО сработает только в том случае, когда будет ток утечки и обязательно присутствовать рабочее напряжение в сети. Таким образом, если отсутствует питание (сеть обесточена), то электронное УЗО даже при образовании утечки не сработает.

Тут возникает вполне логичное утверждение: Ну и что, что не сработает, света все равно же нет!

Данное утверждение не совсем верное и сейчас я объясню почему.

Давайте переберем все возможные варианты аварийных ситуаций:

1. Аварийно-восстановительные работы на линии. В этом случае действительно нет никакой опасности. Ведь ваша система полностью обесточена.

2. Обрыв нулевого провода. А вот данная ситуация не в пример опаснее и вот почему. Так как произошел обрыв всего одного проводника, а именно рабочего нуля, то в сети все равно будет присутствовать фаза. А это значит поражение электричеством вполне возможно, и если именно в такой момент произойдет пробой изоляции стиралки, то, прикоснувшись к ней, вы будете поражены током, а электронное УЗО будет бездействовать, так как напряжения нет, а есть лишь опасный потенциал.

3. Третьим очень неприятным моментом являются скачки напряжения. Из-за них зачастую и выходят из строя подключенные в момент возникновения "скачка" напряжения электронные приборы. А чем является электронное УЗО? Все верно, этим прибором, которое постоянно включено в сеть. И вполне может возникнуть ситуация, что электронная плата выйдет из строя и из-за этого не произойдет отключение сети во время возникновения тока утечки.

Видно, что последние два пункта никоим образом не затрагивают электромеханические УЗО, поэтому, по моему мнению, лучше выбирать именно их для установки в вашем доме.

Так, с типом УЗО определились, теперь давайте научимся их различать

Как отличить электронное от электромеханического УЗО

Самым простым и доступным способом различить эти изделия - это внимательно рассмотреть схему, которая нарисована на всех аппаратах, ведь присмотревшись к ней можно найти существенные различия.

Итак, взглянув на электромеханическое УЗО, вы увидите дифференциальный трансформатор, оный соединен через вторичную обмотку с поляризованным реле, оное так же имеет связь с механизмом отключения. Как говорится, механика в чистом виде.

А теперь давайте внимательно изучим схему электронного УЗО

На первый взгляд схемы очень похожи, тут так же есть и трансформатор, и реле, вот только кроме этих элементов в данной схеме присутствует еще один, а именно электронная плата, к которой подведено питание.

Нет питания - нет срабатывания такого УЗО.

Используем батарейку

Еще одним вариантом определения какое перед вами УЗО является использования любой у вас имеющейся батарейки.

Для этого берем УЗО, батарейку и два провода.

Одни концы провода зажимаем на клеммах УЗО

Затем включаем УЗО и концами касаемся плюса и минуса батарейки. Если ничего не произошло, то меняем концы местами и вновь прислоняемся к батарейке. Опять ничего не произошло - перед вами электронное УЗО.

Если реле сработало (хотя бы в одном из двух вариантов), то перед вами электромеханическое реле.

Вот таким нехитрыми способами можно определить какой тип реле находится перед вами. И какой из них выбрать, конечно вам решать, но я бы ставил только электромеханическое УЗО.

Статья оказалась полезна и интересна, тогда палец вверх (лайк).

Спасибо за внимание.

УЗО описание, классификация, характеристики. Подключени УЗО. Нахождение причины срабатывания

УЗО электромеханическое или электронное устройство  отключения дифференциальных токов утечки в электрической трехфазной или однофазной цепи. Принцип действия УЗО основан на сравнении токов проходящих по фазному проводу и нулевого провода. При наличии разницы величин проходящих токов, (вследствие утечки тока на землю через изоляции проводов  (происходит размыкание электрической цепи).

Использование УЗО снижает риск возгорания при утечке тока через изоляцию на землю (на стену), предотвращает поражение электрическим током при соприкосновении с оголенными токопроводящими частями.

Примерная классификация УЗО (ВДТ)

  • По типу конструкции делятся на:
    • Электромеханические УЗО – в качестве  регистрирующего элемента используется трансформатор.  При разности протекающих токов через фазные и нулевые проводы, в обмотке трансформатора вследствие электромагнитной индукции появляется электрический ток, служащий сигналом для размыкания цепи.  В настоящий момент всего несколько мировых компаний продают электромеханические УЗО. Их стоимость значительно выше цены на электронные УЗО. Преимущества электромеханических УЗО – отключение происходит вне зависимости от наличия напряжения в сети, что гарантирует 100% отключение при наличии токов утечки
    • Электронные УЗO –в качестве регистрирующего элемента используются  элемент сравнения (компаратор, стабилитрон), критичных к наличию напряжения в сети. Электронные ВДТ не дают гарантии отключении при пропадании напряжения. Преимущества доступность и дешевизна. В случае применения в квартире стабилизатора напряжения и ИБП покупка электромеханического УЗО нецелесообразна из аз цены.
  • По типу управления
    • функционально не зависящие от напряжения  – при исчезновении напряжения устройства не размыкают электрическую цепь , делятся на следующие подтипы
      • При исчезновении напряжения способны размыкать цепь, при утечке тока  (электромеханические)
      • После исчезновения напряжение на способны разомкнуть электрическую цепь -электронные
    • Функционально зависящие от напряжения – при исчезновении напряжения автоматически размыкают цепь, делятся на следующие подгруппы.
      • После появления напряжения автоматически замыкают цепь
      • После появления напряжения необходимо вручную замкнуть цепь
  • По числу полюсов и токовых путей:
    • двухполюсные с двумя защищенными полюсами;
    • четырехполюсные с четырьмя защищенными полюсами.
  • По условиям функционирования при наличии составляющей постоянного тока:
    • УЗО типа АС,  реагирующие на синусоидальный переменный дифференциальный ток, медленно нарастающий, либо возникающий скачком;
    • УЗО типа А, реагирующие как на синусоидальный переменный дифференциальный ток, так и на пульсирующий постоянный дифференциальный ток, медленно нарастающие, либо возникающие скачком
  • По наличию задержки по времени:
    • УЗО без выдержки времени – тип общего применения;
    • УЗО с выдержкой времени – тип S (селективный).
  • По величине (уставке) дифференциального тока срабатывания.

Подключение УЗО

Исправное УЗО обеспечивает эффективную защиту только при правильно выполненной системе защитного заземления. В соответствии с ГОСТ Р 50571.2-94 возможны следующие системы защитного заземления: TN-C, TN-S, TN-C-S, TT и IT.
Применение УЗО в системе TN-C не допускается.

    Система TNS



В системе с глухозаземленной нейтралью TN-S электроэнергия от подстанции к потребителю подается с помощью пятипроводного кабеля. В этой системе рабочий (N) и защитный (PE) нейтральные проводники разделены еще на подстанции.УЗО, установленное в системе TN-S, обеспечивает защиту от прямых и косвенных прикосновений, даже в тех случаях, когда человек одной рукой касается заземленного корпуса, а другой рукой – фазного проводника. Система TN-S позволяет применять трехпроводные розетки, которые обеспечивают зануление металлических корпусов (соединение с защитным проводником), делая электрооборудование более безопасными в эксплуатации.
Соединение шин РЕ и N внутри щитка недопустимо, так как при этом возможны ложные срабатывания УЗО.

В системе с глухозаземленной нейтралью TN-С-S электроэнергия от подстанции к потребителю подается с помощью четырехпроводного кабеля – три фазных проводника и один нейтральный (РЕN) проводник, объединяющий функции рабочего и защитного нейтрального проводников. В системе TN-С-S нейтральный (РЕN) проводник разделяется на рабочий (N) и защитный (PE) проводники в распределительном щитке. Система TN-С-S, как и система TN-S, обеспечивает эффективную защиту от прямых и косвенных прикосновений и позволяет применять трехпроводные розетки.Соединение шин РЕ и N в системе TN-С-S, как и системе TN-S, внутри щитка недопустимо,
так как при этом возможны ложные срабатывания УЗО.

В системе с глухозаземленной нейтралью TТ, которая применяется в мобильных зданиях и сооружениях, а также в зданиях с металлическими каркасами, когда электроэнергия от подстанции к потребителю подается с помощью четырехпроводной воздушной линии.

В системе TТ нейтральный (РЕN) проводник используется только в качестве рабочего (N) проводника. Заземление металлических корпусов электрооборудования осуществляется с помощью их присоединения к местному заземлителю, подключаемомук шине РЕ. Система TТ может применяться только при наличии УЗО. Соединение шины РЕ с проводом РЕN в системе TТ категорически недопустимо, так как при этом, в случае обрыва нейтрали на ответвлении, на корпусах электрооборудования может появиться высокий потенциал, а УЗО в этой ситуации защиту не обеспечит.

В системе с изолированной нейтралью IТ, которая применяется в помещениях с повышенной опасностью, а также в особо опасных помещениях, электроэнергия от подстанции к потребителю подается с помощью трехпроводного кабеля. В системе IТ заземление металлических корпусов электрооборудования осуществляется с помощью их присоединения к местному заземлителю, подключаемому к шине РЕ.Применение УЗО в системе IТ обеспечивает эффективную защиту от прямых прикосновений к одной из фаз при одновременном пробое на землю другой фазы, а также от косвенных прикосновений при обрыве проводника, заземляющего корпус электрооборудования, и одновременном пробое на землю другой фазы.

Нахождение причины срабатывания УЗО

Электромеханических марок узо. Как отличить электромеханическое УЗО от электронного? Причины выхода из строя электронного УЗО

В этой статье будет рассказано, как можно определить УЗО какого типа у вас : электромеханическое или электронное , не подключая их к сети. Такая необходимость может возникнуть, например, при покупке в магазине или у вас уже есть УЗО, но вы не знаете, какого оно типа.

В данной статье мы не будем рассматривать устройство и принцип работы УЗО - это отдельная обширная тема, которой в ближайшее время будут посвящены отдельные публикации.Поэтому, если вы хотите не пропустить выпуск новых интересных материалов по данной теме, подписывайтесь на новости моего сайта, форма подписки находится справа вверху этой статьи.

Кратко остановимся на конструктивных особенностях УЗО:

Электромеханические УЗО

- не нуждаются в дополнительном питании. Для их работы достаточно наличия дифференциального тока утечки;

- электронное УЗО им нужно питание для платы усилителя, которое они обычно берут от сети.

Эти два типа УЗО по-разному ведут себя при аварийном режиме работы электросети, подробнее смотрите в статье, поэтому важно уметь отличать эти типы УЗО друг от друга.

Для теста будем использовать батарейку, например пальчик АА или 9В «коронку» и два провода. Для удобства желательно использовать провода разного цвета; в нашем примере мы будем использовать красный и синий провода.

Перед тем как приступить к проверке, подключаем проводку к АКБ, предварительно закрепляем их изолентой, обматывая аккумулятор.К " + «Аккумуляторы подключены к красному проводу, к« - »Подключите синие провода.

Затем взводим рычаг управления УЗО, переводя его во включенное положение.

Берем подготовленный аккумулятор с проводами и прикасаемся проводами к входным и выходным клеммам одного из полюсов УЗО. Электромеханическое УЗО должно работать при подключении проводов. Если не получилось, пробуем подключить провода другой полярностью, т.е. куда мы подключали плюс батареек, сейчас подключаем минус и наоборот, и посмотрите:

- если заработало, то у нас УЗО электромеханическое ;

- если бы не обе полярности - у нас УЗО электронное .

При проверке с аккумулятором, подключенным к одному из полюсов, электронные УЗО не сработают, так как отсутствует необходимое для их работы напряжение питания.

Почему работают электромеханические УЗО, я подробно объяснил в видео, которое вы можете посмотреть внизу этой статьи.

УЗО типа А должно работать при любой полярности подключения аккумулятора к полюсу УЗО.

УЗО типа AC будет работать с одной полярностью, поэтому, если УЗО не сработало, попробуйте изменить полярность подключения.Аккумулятор можно подключить к любому из полюсов УЗО.

Подробнее про как проверить тип УЗО - электромеханическое или электронное смотрите на видео:

Таким нехитрым способом можно проверить тип УЗО.

Полезные статьи

УЗО (устройство защитного отключения) - Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов. УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

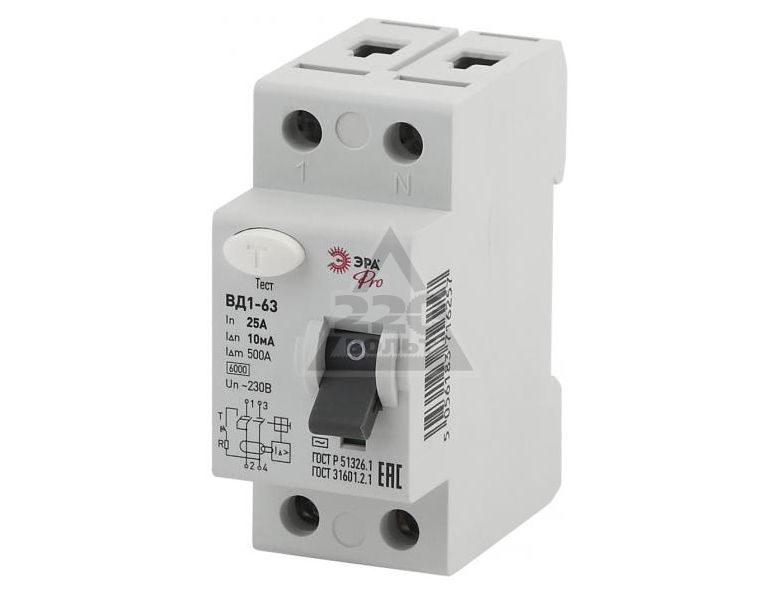

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА.УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель. Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиты человека на 30 мА. Но такие защитные устройства не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения трудно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подходит любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. ... Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях - электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск срабатывания по току высокий низкий
КПД в случае обрыва нулевого провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше

Как видно из таблицы, если нет ограничений по габаритным размерам, нужно выбирать УЗО электромеханическое. Электронное УЗО незаменимо при установке на отдельное электрическое устройство, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Кол-во Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети - на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 Инструкции по установке в ПУЭ нет, но можно найти в рекомендациях по эксплуатации электроприборов, например, теплый пол
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который УЗО может выдержать кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключать нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку проверки УЗО. Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 - +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханический Более надежный, дешевый, но более крупный электронный УЗО
Электронные Современные УЗО, дорогие, маленькие
Тип формы рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или резко
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или внезапно
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или в случае старой электропроводки для предотвращения ложных срабатываний из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора

На лицевой стороне устройства защитного отключения всегда имеется маркировка с основными техническими характеристиками. Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Электрическая схема для подключения УЗО в панели приборов

УЗО в панели четвертной разводки подключают сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L идет к левому контакту, а ноль N к правому контакту. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип действия УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора появляется магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины, чтобы УЗО сработало и отключило питание проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и отличить его можно только по маркировке или схеме, нанесенной на корпус.Принцип работы обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена ​​электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Установка УЗО в экран на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Монтаж и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах », обозначение Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора - стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, необходимо надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

УЗО

по принципу внутреннего устройства делятся на два типа - электронные и электромеханические. Оба типа обеспечивают одинаковую защиту от утечек. Тогда в чем разница между ними? В двух словах, их отличие заключается в том, что для работы УЗО электронного типа требуется внешний источник питания, а электромеханическому типу он не нужен.То же касается дифавтоматов, поскольку УЗО является их составной частью.

Почему возникает вопрос, какое УЗО выбрать электронное или электромеханическое? Вроде берут любые, так как свои функции они выполняют одинаково. Ниже мы постараемся разобраться с этим вопросом.

Вот пример электронного УЗО:

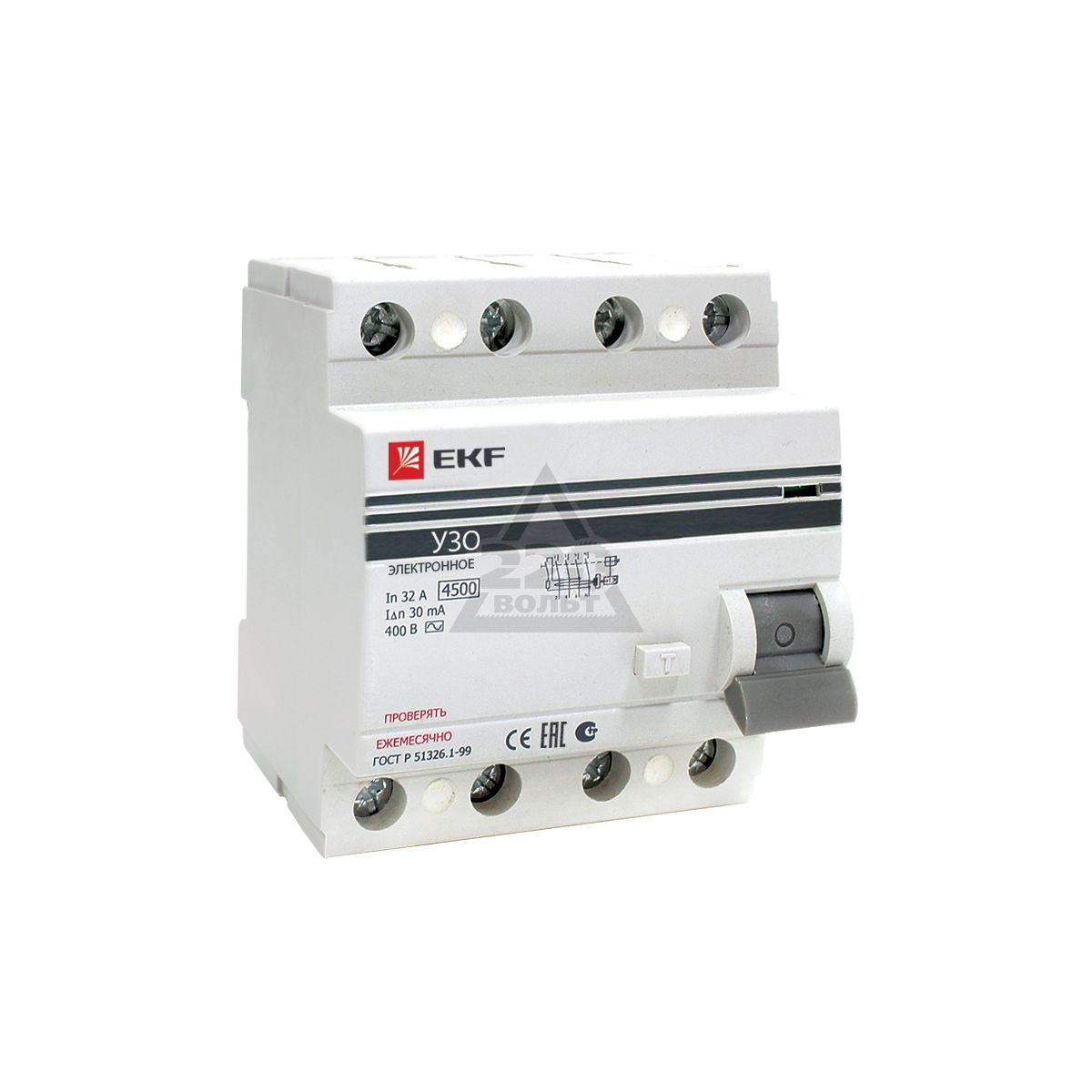

Плата усилителя отвечает за исправную работу электронного УЗО. Для его работы требуется внешнее питание, без него никакая плата работать не будет.Где взять это внешнее питание? Внутри этих устройств нет батарей, поэтому они получают питание от внешней сети. Если дома есть «свет», значит, защитное устройство сработало. Если нет "света", значит, он не работает, да и работать ему не нужно, так как защищаться все равно не от чего. На первый взгляд ни о чем другом думать не надо. Однако это не так.

Нестандартные (аварийные) ситуации часто возникают во внешней электросети квартир.Это скачки (падения) напряжения, которые очень опасны для электронного оборудования, т.е. для электронных УЗО и дифавтоматов.

Вот пример электромеханического АВДТ:

Это еще не весь вывод по выбору защитных устройств. Продолжим ...

Сегодня выпускают электронные УЗО и дифавтоматы со встроенной защитой от перенапряжения. Например, это модели EZ9R7 ... и EZ9R8 ... от Schneider Electric. Правда, выпускаются они только на 40 А и 63 А с защитой от токов утечки 100 мА и 300 мА.Их можно использовать как вводные УЗО противопожарной защиты. В них встроена защита от перегорания бытовых электроприборов при повышении напряжения до 280 В. Поместив такое УЗО в щит, можно быть уверенным, что оно не выйдет из строя при возникновении различных скачков напряжения.

Еще одной очень хорошей мерой защиты от нестабильности внешней сети является использование реле напряжения УЗМ-51М от «Меандр». Если установить это устройство на ввод в свой распределительный щит, то можно смело выбирать электронные УЗО и дифавтоматы.Они будут защищены от перенапряжения с помощью этого реле.

В результате, какое УЗО выбрать электронное или электромеханическое, следует решать исходя из конкретной ситуации. Конечно, можно брать только электромеханические модели и ни о чем другом не думать. Однако электронные типы защитных устройств иногда дешевле и могут иметь более компактные размеры (1 модуль), что является важным критерием при их выборе.

Какие УЗО и дифавтоматы вы используете дома?

Давайте улыбнемся:

Однажды встретились Чубайс и Билл Гейтс.
Чубайс говорит:
- Знаешь, Билл, я буду лучше тебя.
Билл Гейтс выпадает в осадок:
- Почему, вдруг?
- Ну посмотри. Вы крутой бизнесмен, я крутой бизнесмен. Вы монополист, я тоже монополист.
- Ну? ..
- Только хрень выключите тех, кто не платит вам за винду !!!

Как отличить электронное УЗО от электромеханического

Разница в конструкции этих устройств не влияет на производительность.Эти выключатели дифференциальной защиты вполне успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим устройство электронного и электромеханического устройства.

Электромеханический вариант защиты имеет тороидальный дифференциальный трансформатор, поляризованное реле и триггер. Дифференциальный трансформатор обнаруживает разницу между токами фазного и нулевого проводов, усиливает ее с помощью вторичной повышающей обмотки трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Выстреливает и активирует спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, поскольку сигнал усиливается электронной платой, которая питается от сетевого напряжения и подает сигнал на поляризованное реле, которое также связан с триггером. Электронная защита работает только при наличии сетевого напряжения. Но наша сеть еще не достигла хорошего качества.

В конструкции электронного УЗО присутствует электронный усилитель А, работающий от сетевого напряжения (справа)

Сбои в работе сети, пониженное или повышенное напряжение, импульсные помехи, внезапные скачки напряжения не редкость.Электронное наполнение защиты может не выдержать таких испытаний и выйти из строя. Еще один вариант, когда электронная защита не может выполнять свои функции, - это перегорев или обрыв нулевого провода (актуально для старой электропроводки).

Нейтральный провод может перегореть в вашем электрическом щите у входа, и поскольку электронное устройство защиты срабатывает от сетевого напряжения, защита будет отключена. Вы будете лишены защиты по току утечки остаточного фазного напряжения.Поэтому для электронной версии выключателя необходимо часто проверять его работу, нажимая кнопку «ТЕСТ». Механический вариант защиты не боится отсутствия напряжения и обрыва нуля. Следовательно, их надежность будет выше, чем у электронных выключателей.

Внешняя разница между электронным и электромеханическим УЗО

На корпусе дифференциального выключателя есть маркировка и схема включения этого типа устройства.На представленной схеме электромеханического устройства вы можете увидеть дифференциальный трансформатор, его вторичную обмотку с подключенным поляризованным реле и пунктирную линию, показывающую соединение реле с триггером.

Схема УЗО электромагнитного (слева) и электронного (справа)

Также обозначена кнопка «ТЕСТ» с резистором. В электронной форме устройства на корпусе вы обнаружите разницу в схеме в дополнительном треугольнике с обозначением И электронного усилителя между трансформатором и поляризованным реле и подключения этого треугольника к силе, фазе и нейтрали. провода.

Испытание электромагнитного устройства

Если у вас возникли трудности с выбором защиты по схеме на корпусе, то тип устройства можно определить обычным пальцем или любым другим аккумулятором. Для этого подключите провод к верхней клемме фазы, а другой провод к нижней клемме фазы устройства и включите его. Подключаем концы проводов к аккумулятору.

Если защита не срабатывает, поменяйте полярность АКБ. Устройство сработало, значит, это переключатель электромеханического типа, электронное устройство работать не будет, так как нет сетевого напряжения.Для проверки можно подключить аккумулятор к клеммам нулевой защиты. Другой тест проводится с постоянным магнитом.

Методика проверки типа УЗО с пальчиковой батареей

Магнит перемещается по корпусу дифференциального выключателя (защита должна быть включена) до срабатывания защиты. Конструкция дифференциального переключателя отличается от производителя к производителю, поэтому вам нужно будет найти расположение дифференциального трансформатора с помощью магнита. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как не подано сетевое напряжение.

Узо электронный или электромеханический. Как отличить электронное узо от электромеханического. Установка в домовладении

УЗО - для защиты человека от поражения электрическим током устанавливается устройство защитного отключения или дифференциальный выключатель. Однако не все знают, что УЗО бывают двух типов: электронные и электромеханические.В этой статье мы поговорим о различиях между разными типами УЗО и о том, как определить тип при покупке.

Принцип действия

В целом принцип работы УЗО следующий: когда ток через фазный провод отличается от тока через нулевой провод, срабатывает реле, которое отключает нагрузку. Ток определяется с помощью дифференциального трансформатора и поляризованного реле.

Ситуация, при которой через фазный и нейтральный провод протекают токи разной величины, может возникнуть при протекании электрического прибора в корпус. Утечка в корпусе происходит при повреждении изоляции любого из проводов электроприбора и касании корпуса, это касается как изоляции проводов обмоток электродвигателей, так и внутренней проводки устройства.

Если корпус заземлен, сработает УЗО. Если корпус не заземлен, току сливаться будет некуда, но если коснуться его рукой, ток через ваше тело уйдет на землю, в этот момент сработает УЗО и защитит вас.Даже если вы случайно прикоснетесь к разомкнутому фазному проводу, вас ничто не сотрясет, потому что УЗО разомкнет цепь, потому что по цепи будет течь ток: Фазный провод - ваше тело - земля.

Каждое из УЗО настроено на какой-то ток утечки, это характеристика, которая описывает, при каком токе реле в УЗО будет отключать нагрузку от входа питания. Это основная характеристика.

Электронные и электромеханические

Electronic - как следует из названия, он содержит плату с электронными компонентами в корпусе, которые отвечают за ее работу.Электромеханический - содержит в корпусе дифференциальный трансформатор. Оба типа УЗО имеют индикатор срабатывания и кнопку для проверки их исправности.

При нажатии кнопки замыкается фаза на ноль через резистор. В этом случае кнопка замыкает фазу перед трансформатором на ноль после трансформатора тока или наоборот, в зависимости от того, как вы подключаете провода. В результате трансформатор определяет разницу тока между фазой и нулем.

Ток этой схемы задается с помощью резистора, а для обеспечения правильного соответствия чувствительности УЗО номинальной подбирается соответствующее ему сопротивление, но как потребителей и пользователей эти тонкости нас особо не волнуют.

Отличия в эксплуатации

Для работы электронного УЗО на плату необходимо подавать питание, оно снимается напрямую с уже подключенной фазы и нуля. Электромеханическое УЗО будет работать без напряжения. Возникает логичный вопрос:

Если УЗО защищает от поражения электрическим током, то как оно возникает при отсутствии напряжения?

Речь идет о нештатных ситуациях в проводке. Например, если на распределительном щите в подъезде или на входе в дом / квартиру сгорел ноль.В квартире не будет работать никакой электроприбор. Фаза останется в розетках, и если где-то произойдет пробой корпуса, и вы прикоснетесь к нему, то наверняка получите удар током, если конечно у вас на входе УЗО нет.

Но все не так однозначно. Электромеханическое УЗО подойдет, потому что полноценный блок питания ему не нужен, а нужна разница тока между проводами. То есть, когда вы касаетесь фазного провода или корпуса поврежденного электроприбора, ток утечки будет течь по фазовому проводу через ваше тело на землю, но не через нулевой провод.Есть разница в токах - реле сработало.

В случае использования электронного устройства защитного отключения защита не сработает, так как его плата обесточена.

Также не забываем, что скачки напряжения в наших сетях случаются довольно часто, а электроника не любит таких «аварий».

Как отличить разные типы УЗО при покупке

В первую очередь при покупке обратите внимание на схему, изображенную на корпусе, на рисунке она заключена в красный квадрат.

Электромеханическое УЗО показано слева, а электронное УЗО - справа. Но схемы очень похожи, различий на первый взгляд можно не заметить, давайте рассмотрим их поближе.

На этом рисунке вы можете увидеть расшифровку элементов схемы электромеханического защитного устройства. Обратите внимание на то, что выделено красным - это линия питания платы с электроникой.

Давайте посмотрим на подборку цепей УЗО, чтобы это исправить.

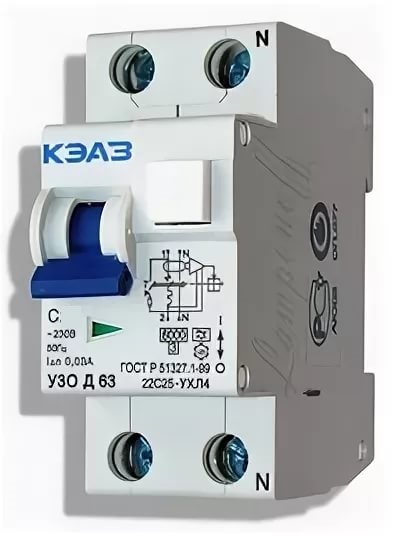

Вот пример дифавтомата с электронным УЗО. Обратите внимание на две линии, питающие доску.

Устройство электромеханическое. На схеме вы видите, что на реле подается только сигнал от дифференциального трансформатора.

Метод испытания заключается в подключении АКБ к одному из полюсов УЗО, принцип действия такой же - ток АКБ пойдет по одной из линий, дифференциальный трансформатор будет работать, этот метод работает только с ЭЛЕКТРОМЕХАНИЧЕСКИМИ устройствами.Электроника в этом случае работать не будет, поскольку плата остается обесточенной.

Ну не забывайте о явлениях электромагнитной индукции, ведь если использовать поле постоянного магнита для направления ЭДС на дифференциальный трансформатор, то реле тоже сработает и УЗО выключится, опять же ЭЛЕКТРОМЕХАНИЧЕСКИЙ способ работает.

Таким образом, электромеханическое УЗО обеспечивает более надежную защиту, чем электронное. Он будет работать, даже если нет питания.В жилых помещениях лучше использовать электромеханический. Чтобы проверить это при покупке, обратите внимание на схему, и если продавец разрешит, воспользуйтесь методом с аккумулятором, стоит заметить, что если не сработало УЗО на аккумуляторе, поменяйте его полярность.

Большинство понимали, что это необходимость, а не излишество. Однако не все знают, что УЗО бывают разные. По внешнему виду все они одинаковы, однако внутреннее оформление может существенно отличаться.

В зависимости от версии внутренней защиты УЗО бывают электромеханическими или электронными.

Конечно, их лучше называть функционально зависимыми и независимыми от напряжения цепями.

Как их отличить друг от друга и в чем разница между их работой?

Устройство остаточного тока электромеханическое

Для отключения электромеханического УЗО необходимо только одно условие:

  • ток утечки цепи

В данном случае источником энергии для выключения устройства является сам сигнал, т.е.е. дифференциальный ток, на который он реагирует. В данном случае работа УЗО не зависит от того, есть в проводке напряжение 220В или нет. .

Внутри прибора находится небольшой трансформатор. Которая играет скорее роль исполнительного механизма, чем сигнала (в отличие от электронного). Как только в защищаемой проводке появляется ток утечки, в обмотке трансформатора создается напряжение, вызывающее срабатывание реле, после чего само УЗО механически отключается.

Электронное устройство защитного отключения

Для отключения электронного УЗО уже нужно два условия:

  • есть ток утечки
  • В сети есть напряжение

Это означает, что для его работы необходим внешний источник питания. Основным элементом таких УЗО является электронная плата. А чтобы он работал, должен быть внешний источник напряжения.

Где взять? Это не какая-то батарея или аккумулятор.Внешний источник - это напряжение 220В в самой сети. Таким образом, если напряжение не соответствует УЗО, данное устройство работать не будет. .

На основе таких электронных УЗО часто изготавливают такие бытовые устройства защиты, как розетки УЗО или вилки УЗО.

Например, в Европе в некоторых странах на все устройства этого типа (в зависимости от напряжения в цепи) запрещено наносить знак сертификации. Причем устанавливать их в сети разрешается только после устройств, не зависящих от питания схемы.

В последнее время за рубежом начали производить электронные УЗО, в которых изначально заложена функция отключения всей электроустановки потребителя при пропадании напряжения в цепи УЗО. В США такие устройства изначально встраивают в розеточные блоки.

В России согласно рекомендациям по применению УЗО из свода правил »» - в жилых домах не допускается использование устройств защитного отключения, автоматически отключающих потребителя от сети при пропадании напряжения или не допускающих его отключения. снижаться.

Причины выхода из строя электронного УЗО

Когда напряжение может не подходить для УЗО? Чаще всего свет в вашем доме может исчезнуть в следующих случаях:

  • короткое замыкание проводов на питающей сети или подстанции
  • плановых ремонтов
  • пропадание-выгорание нуля в диспетчерской (в этом случае фаза все равно будет приходить в ваш дом, но у вас не будет напряжения 220В)

Последний случай самый коварный.Если в таких условиях у вас возникнет короткое замыкание в проводке на корпус оборудования (стиральная машина, электронный титан), электронное устройство защитного отключения не сработает даже при прикосновении к поврежденному электронному оборудованию. Будет ток утечки, но напряжение не подходит для УЗО и он не отключится.

Если сгорает ноль в общей диспетчерской всего дома, куда идут 3 фазы, это чревато появлением в ваших розетках сетевого напряжения 380В.При таком повышенном напряжении электронная начинка легко выйдет из строя. Если это не сопровождается дымом или искрами, вы можете даже не заметить этого.

После устранения аварии электронное УЗО перестанет работать. И вы все равно будете на это рассчитывать и будете думать, что он обеспечивает вашу защиту. Чтобы не попасть в такую ​​ситуацию, все УЗО - электронные или электромеханические - имеют кнопку ТЕСТ.

При нажатии этой кнопки УЗО должно автоматически отключиться. Это необходимо проверять таким образом не реже одного раза в месяц. особенно после каждого скачка напряжения.

Кроме того, электронное УЗО перестает нормально работать не только при пропадании напряжения, но и при его значительном падении. В этом можно убедиться на видео:

Преимущества и недостатки

Все преимущества и недостатки электромеханических и электронных УЗО можно обобщить в одной таблице:

Параметр УЗО Электронное УЗО Электромеханическое УЗО
Цена Дешевле Дороже
Дизайн Проще Сложнее
Чувствительность Более высокая Ниже
Характеристики обрыва
нейтральный провод
Нет Да
КПД при значительном падении напряжения
Нет Да
Вероятность отказа при
импульсных перенапряжениях
Более высокое Ниже

Основной особенностью электромеханических устройств является их работа вне зависимости от наличия напряжения в сети.

Тока утечки будет вполне достаточно для работы оборудования, в это время возникает ток во вторичной обмотке трансформатора, что является причиной срабатывания реле, а соответственно и триггера.

Чтобы электронное УЗО работало, без напряжения не обойтись, в силу совершенно других принципов работы.

Внутри них есть усилитель и плата для него, которая срабатывает при наличии даже небольшого тока во вторичной обмотке.Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются. Но возможно отключить электронное устройство небольшим импульсом в сети.

В этом случае необходимо будет заменить микросхему или полупроводники.Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное - посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена напрямую к реле.

Реле схематично можно показать в виде квадрата, иногда прямоугольника. Подключение к сети, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника. На схеме показаны линии от блока питания.

Простой аккумулятор можно использовать, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его полюса.

Таким образом, мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключения не произошло, то у нас электронная версия.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и держите его рядом с корпусом рассматриваемого оборудования. В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не срабатывает перед вами электронное оборудование, а если работает - электромеханическое.

Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако под общим наименованием могут продаваться устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО.Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция Расцепитель УЗО . .. Он может быть электромеханическим или электронным. Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы

(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные ... Это никоим образом не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет ... Основной рабочий модуль электромеханическое УЗО представляет собой дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы УЗО электронного типа требуется внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов.А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока, - УЗО сработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО нужна утечка тока и напряжения в сети.


На фото слева - УЗО Hager с электромеханическим расцепителем, справа - УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: если в сети есть напряжение, электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, то взять ток утечки негде. А какие чрезвычайные ситуации вы знаете, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема - прогорание нулевого провода в доске пола.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу автомата, произойдет течь и УЗО должно сработать. Но точно электронный УЗО работать не будет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питания нет, поэтому электронная плата не зафиксирует результирующий ток утечки, импульс отключения будет не будет отправлен в механизм отключения, и УЗО не выключится. Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации УЗО электронного не сработает.

Еще одна распространенная проблема - скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения - это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже - 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но если произойдет утечка тока, ситуация может стать плачевной для человека - из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО с помощью кнопки «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффузионная автоматика могут потерять свои защитные функции. Для электромеханических защитных устройств вышеперечисленные проблемы не представляют опасности. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае, если есть утечка тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ - изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между отображаемыми схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:


Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.


Итак, для работы электромеханического УЗО нужна только утечка тока, для работы электронного УЗО нужна утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит удар током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеприведенного примера очень мала. Необходимо, чтобы в один момент обрывался и ноль, и в электрическом устройстве замыкалась фаза, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но электронные устройства имеют более сложную конструкцию и вероятность их выхода из строя намного выше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но встречаются они не реже, потому что по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е.е. если напряжение на его выводах превысит 240 (В), он автоматически выключится. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики.К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.

Так что есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются при отключенных от сети устройствах.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ - рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле.Реле обычно обозначается прямоугольником или квадратом. От него пунктирная линия - механическая связь с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

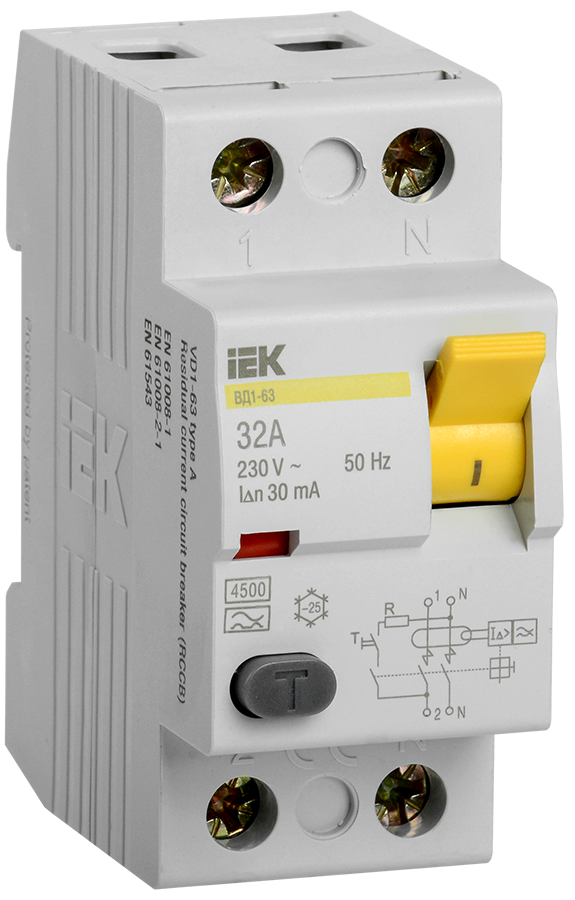

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Вы также заметите там линии, от которых берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта легко ошибиться. Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчик «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем, любые батарейки, которые найдутся под рукой - только для того, чтобы они заряжались ...

Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов. Например, один провод идет ко входу (1), а другой провод - к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).

Когда провода замыкаются на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты.Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который вызывает срабатывание поляризованного реле. Реле действует на триггер и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если на этот раз выключить УЗО, то оно электромеханическое, если еще раз не выключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П.С. Вот и все.Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

функций устройства и приложений. Как отличить электромеханическое УЗО от электронного

Здравствуйте, дорогие гости и читатели сайта «Записки электрика».

Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т. е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины.Если в такой ситуации человек (не дай Бог) прикоснется к корпусу станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит удар током.

Прочтите следующие статьи о последствиях поражения электрическим током:

Конечно, вероятность появления вышеприведенного примера очень мала. Необходимо, чтобы в один момент обрывался и ноль, и в электрическом устройстве замыкалась фаза, но все же это нужно учитывать.

Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но электронные устройства имеют более сложную конструкцию и вероятность их выхода из строя намного выше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.

Что выбрать? Электронное УЗО или электромеханическое?

Напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но встречаются они не реже, потому что по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.

В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е. если напряжение на его выводах превышает 240 (В), то он автоматически отключается. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.

Как отличить электромеханическое УЗО от электронного?

Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики. К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.

Так что есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются при отключенных от сети устройствах.

1. Схема на корпусе УЗО

Самый первый, но не самый простой способ - рассмотреть схему, изображенную на корпусе УЗО.

Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле. Реле обычно обозначается прямоугольником или квадратом. От него пунктирная линия - механическая связь с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.

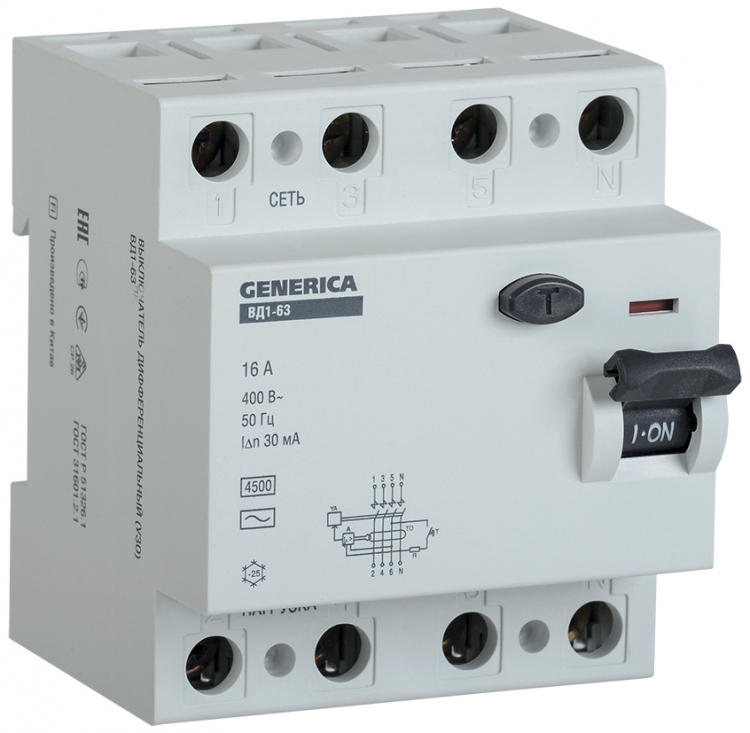

Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.

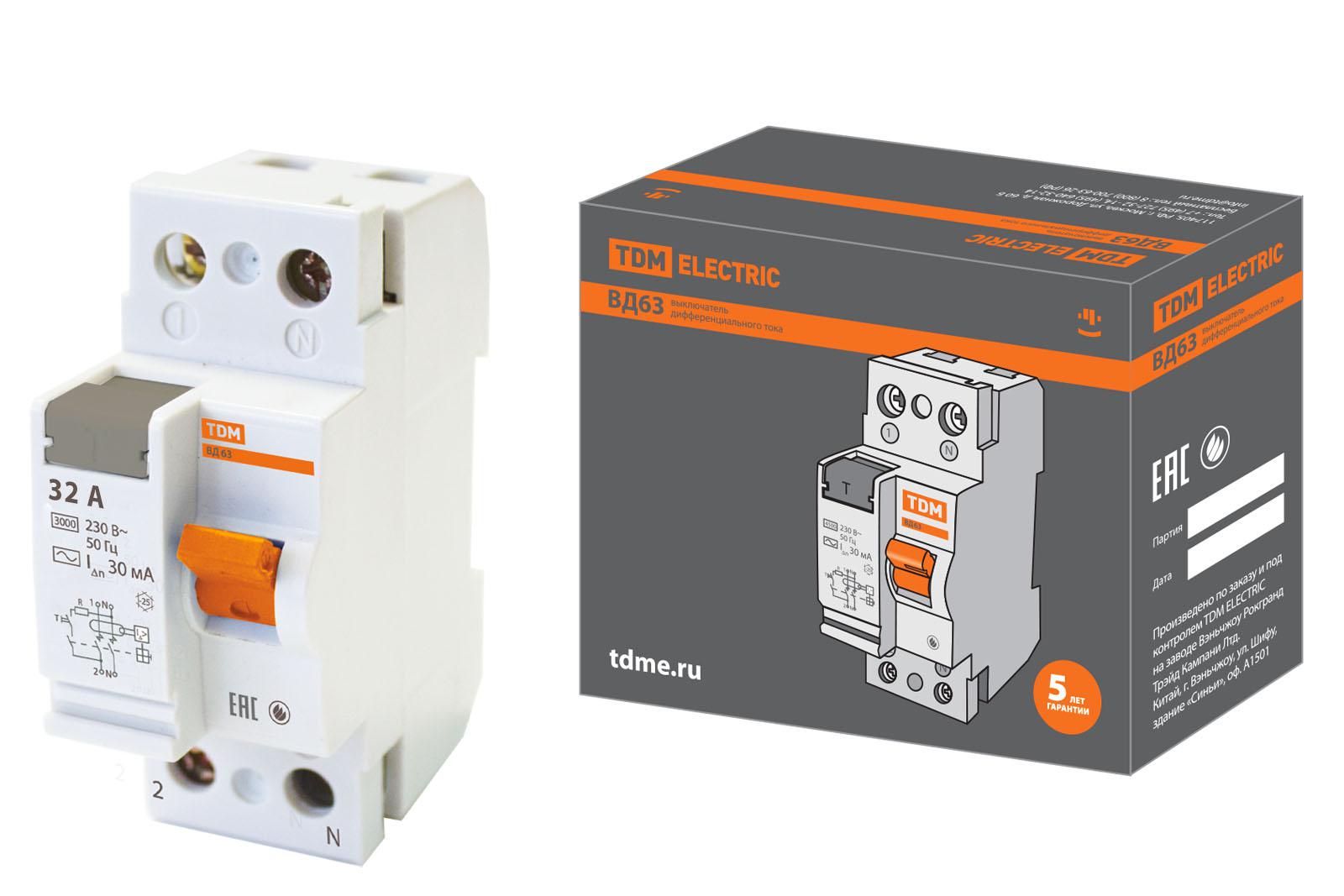

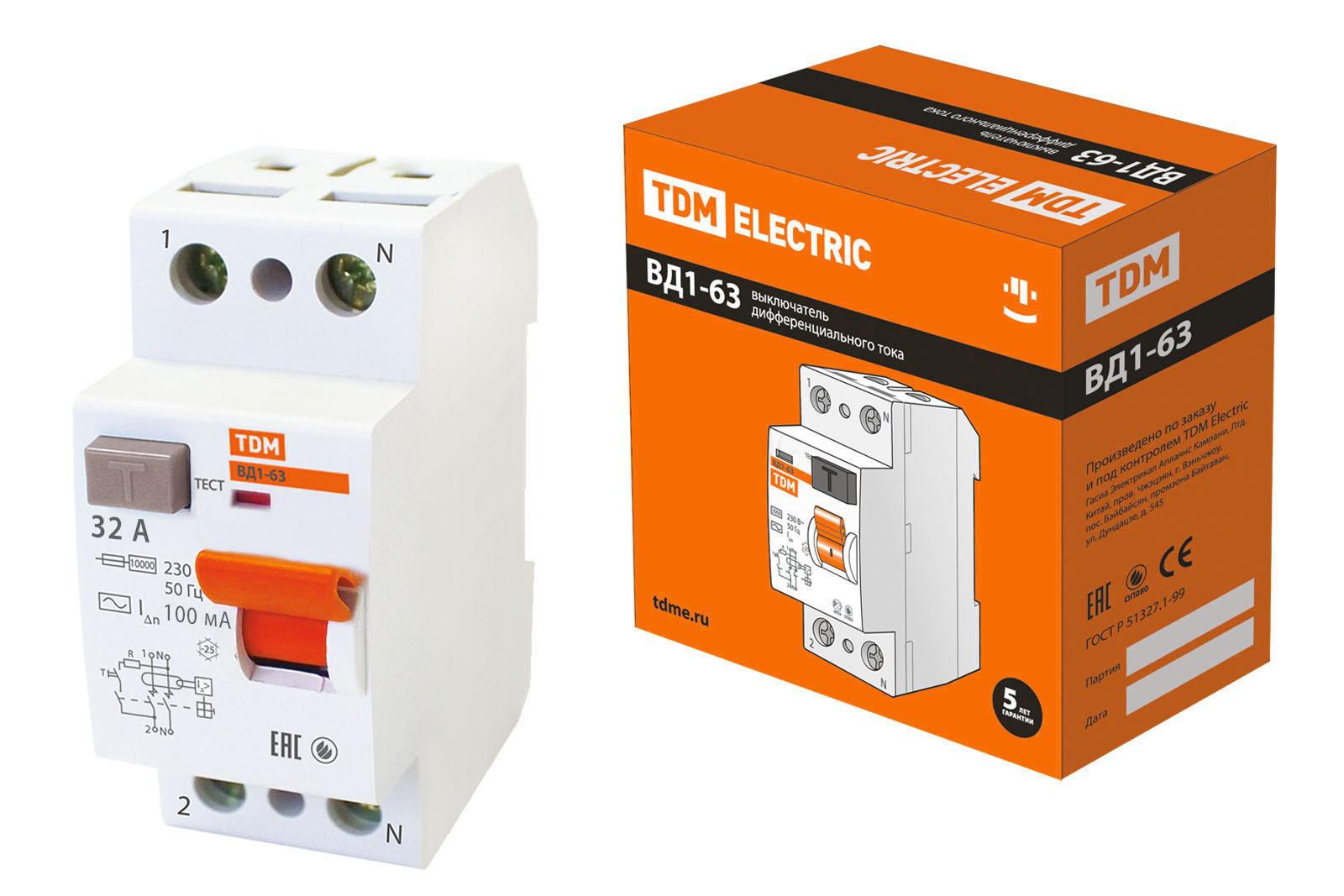

Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.

Как видите, схемы абсолютно одинаковые.

Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу).Вы также заметите там линии, от которых берется питание для этой платы: от фазы и нуля.

Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.

Также на всех схемах изображена кнопка «Тест» и схема ее подключения.

Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта можно легко ошибиться.Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.

2. Тест батареи

Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хоть пальчиковые «АА» 1,5 (В), хоть R14 1,5 (В), хоть «Корона» 9 (В), в общем любые батарейки, которые найдутся под рукой - лишь бы они заряжались ..

Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов.Например, один провод идет ко входу (1), а другой провод - к выходу (2) того же полюса.

Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).

Когда провода замыкаются на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты. Во вторичной цепи дифференциального трансформатора индуцируется скачок тока, который вызывает срабатывание поляризованного реле.Реле действует на триггер и УЗО отключается.

Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.

Если на этот раз отключилось УЗО, то оно электромеханическое, если еще раз не отключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.

3. Постоянный магнит

Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.

Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.

Если работает УЗО, то электромеханическое, если нет, то электронное.

По традиции посмотрите видео по материалу этой статьи:

П. С. Вот и все. Надеюсь, эта статья будет вам полезна. Спасибо за внимание.

Как отличить электронное УЗО от электромеханического

Разница в конструкции этих устройств не влияет на производительность.Эти выключатели дифференциальной защиты достаточно успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим устройство электронного и электромеханического устройства.

Опция электромеханической защиты включает тороидальный дифференциальный трансформатор, поляризованное реле и триггер. Дифференциальный трансформатор обнаруживает разницу между токами фазного и нулевого проводов, усиливает ее с помощью вторичной повышающей обмотки трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Выстреливает и активирует спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, поскольку сигнал усиливается электронной платой, которая питается от напряжения сети и подает сигнал на поляризованное реле, которое также связано с курком. Электронная защита работает только при наличии сетевого напряжения. Но наша сеть еще не достигла хорошего качества.

В конструкции электронного УЗО присутствует электронный усилитель А, работающий от сетевого напряжения (справа)

Сбои в работе сети, пониженное или повышенное напряжение, импульсные помехи, внезапные скачки напряжения не редкость.Электронное наполнение защиты может не выдержать таких испытаний и выйти из строя. Еще один вариант, когда электронная защита не может выполнять свои функции - это перегорание или обрыв нулевого провода (актуально для старой проводки).

Нейтральный провод может перегореть в вашем электрическом щите у входа, и поскольку электронное устройство защиты работает от сетевого напряжения, защита будет отключена. Вы будете лишены защиты по току утечки остаточного фазного напряжения. Поэтому для электронной версии выключателя необходимо часто проверять его работу, нажимая кнопку «ТЕСТ».Механический вариант защиты не боится отсутствия напряжения и обрыва нуля. Следовательно, их надежность будет выше, чем у электронных выключателей.

Внешняя разница между электронным и электромеханическим УЗО

На корпусе дифференциального выключателя есть маркировка и схема включения этого типа устройства. На представленной схеме электромеханического устройства вы можете увидеть дифференциальный трансформатор, его вторичную обмотку с подключенным поляризованным реле и пунктирную линию, показывающую соединение реле с триггером.

Схема УЗО электромагнитного (слева) и электронного (справа)

Также обозначена кнопка «ТЕСТ» с резистором. В электронной форме устройства на корпусе вы обнаружите разницу в схеме в дополнительном треугольнике с обозначением И электронного усилителя между трансформатором и поляризованным реле и подключения этого треугольника к силе, фазе и нейтрали. провода.

Испытание электромагнитного устройства

Если у вас возникли трудности с выбором защиты по схеме на корпусе, то тип устройства можно определить обычным пальцем или любым другим аккумулятором. Для этого подключите провод к верхней клемме фазы, а другой провод к нижней клемме фазы устройства и включите его. Подключаем концы проводов к аккумулятору.

Если защита не срабатывает, поменяйте полярность АКБ. Устройство сработало, значит, это переключатель электромеханического типа, электронное устройство работать не будет, так как нет сетевого напряжения. Для проверки можно подключить аккумулятор к клеммам нулевой защиты. Другой тест проводится с постоянным магнитом.

Методика проверки типа УЗО пальцевой батареей

Магнит перемещается по корпусу дифференциального выключателя (защита должна быть включена) до срабатывания защиты. Конструкция дифференциального переключателя отличается у разных производителей, поэтому вам придется подбирать расположение дифференциального трансформатора с помощью магнита. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как не подано сетевое напряжение.

Для защиты от утечек тока используются дифференциальные токовые выключатели, в народе их просто называют УЗО. Сегодня таким устройством никого не удивишь. Многие из них установлены в свои щиты и это правильно.

Всем привет, электрик в доме на связи. В сегодняшней статье я хочу рассмотреть тему УЗО, а именно, какие бывают УЗО по внутреннему исполнению. Все, что здесь будет написано, касается и дифавтоматов, так как всем известно, что УЗО - их неотъемлемая часть.

На написание этой статьи меня побудил случай в магазине электротоваров. На один взлом понадобился дифавтомат, остановился на IEK AVDT. Когда продавца спросили, какой тип узо, электронный или электромеханический, используется внутри, продавец, мягко говоря, поплыл. Хотя для опытных электриков это вообще не проблема определить, продавец мне не ответил, а только во всем со мной согласился и согласился.

Мне стало очень любопытно, могут ли многие люди, как говорится, сразу отличить электромеханическое узо от электронного.Поэтому считаю своим долгом полностью осветить этот вопрос.

Чем отличается электромеханическое узо от электронного

Как вы уже догадались, УЗО и дифавтоматы по своему внутреннему устройству делятся на два типа: электромеханические и электронные . .. Сразу отмечу, что тип внутреннего устройства никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос, а в чем их отличие?

УЗО

электромеханического типа сработает в любом случае при появлении тока утечки в зоне повреждения, независимо от сетевого напряжения.Основным рабочим органом электромеханического УЗО является дифференциальный трансформатор (сердечник тороидальный с обмотками). Если в поврежденном месте возникает утечка, то во вторичной обмотке этого трансформатора наводится напряжение для срабатывания поляризованного реле, что, в свою очередь, приводит к срабатыванию механизма отключения.

Электронные УЗО

срабатывают при наличии утечки тока в зоне повреждения и наличии напряжения в сети. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим органом УЗО УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания. Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220 В - УЗО будет работать! Если нет сетевого напряжения, то защитное устройство не сработает.

Думаю, суть ясна в чем разница между электромеханическим узо и электронным ... Для первого сработало всего тока утечки , для второго заработало тока утечки и сетевого напряжения .

А теперь давайте разберемся с вопросом, как вы думаете, насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения и важно это вообще или нет.

Уверен, что многие пользователи ответят примерно так: «Если в сети есть напряжение, электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, а значит, утечку тока взять негде.«Это, конечно, правда, но, как говорится, палка с обоих концов.

Какие аварийные ситуации вы знаете, когда в доме или квартире может пропасть напряжение, или, как говорят в народе, «нет света»?

Ну первое, что приходит в голову - это ремонтные работы. Бригада рабочих выполняет профилактические или восстановительные работы и в целях безопасности отключила автоматы и выключатели где-нибудь на ТП (трансформаторной подстанции).

Второе, что мне близко как электроэнергетике - это аварийные отключения в сети.Да, ваша розетка на 220 В не идет напрямую от тепловой или атомной электростанции по двум проводам. Электроэнергия вырабатывается на электростанциях и передается потребителям через множество трансформаторов и сотни километров линий электропередачи. Повреждение происходит в каждой такой области, что в свою очередь сказывается на потребителях.

Что еще приходит на ум? Еще одна очень частая проблема - перегоревание нулевого провода в щите. Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения.Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте себе, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус.

Если в этот момент прикоснуться к корпусу машины, произойдет утечка и УЗО должно сработать. Но в этом случае электронное защитное устройство не сработает, так как на его электронную плату с усилителем поступает только «фаза». Нет источника питания и электронная плата не зафиксирует возникающий ток утечки, импульс отключения не будет отправлен на механизм отключения и УЗО не отключится.Для человека такая ситуация крайне опасна. Поэтому как ни прискорбно при появлении тока утечки в этом случае УЗО электронное не подойдет.

Хотите верьте, хотите нет, но этот случай произошел со мной лично. Пару дней назад в квартире на короткое время стал гаснуть свет. Пропадает примерно на полчаса и появляется. Первое, что я подумал, это то, что кто-то делает какую-то работу. Но когда однажды, вернувшись домой, я увидел, что у всех соседей свет в доске пола (индикация была на счетчиках), а у меня только счетчик спал, я понял, что проблема возникла и ее нужно устранить. решено.

Проанализировав щит, я выявил следующую проблему - выгорел ноль из корпуса щита. Да-да, ровно ноль, а болт, на который накручивалась проволока, был приварен настолько, что я не мог его открутить, пришлось сесть на другой. Электронное УЗО я, конечно, не устанавливал, но корпус, как говорится, есть случай и факт остается фактом.

Еще одна распространенная проблема - скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть.Что такое скачки напряжения - это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже - 380 Вольт.

Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены УЗО и дифференциальные автоматические устройства. Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но если произойдет утечка тока, ситуация может стать плачевной для человека - из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО с помощью кнопки «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Подводя итог этому разделу и выделяя следующее, в сети электропитания могут возникать различные аварийные ситуации, в которых электронные УЗО или дифавтоматы могут потерять свои защитные функции.

Для электромеханических защитных устройств вышеперечисленные проблемы не представляют опасности, так как они не требуют для работы внешнего источника питания.Будет ли напряжение в сети или нет. Электромеханическое УЗО (ДЗО) будет работать в любом случае, если есть утечка тока в сети. Внутри нет электронных компонентов, которые могут быть повреждены скачками напряжения.

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Поэтому в следующем разделе мы рассмотрим .

Как отличить узо электромеханическое от электронного

Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их.Многим это покажется трудным, и они скажут, что это могут сделать только профессионалы. Но уверяю, это не так, здесь нет ничего сложного. Достаточно просто знать некоторые нюансы.

Итак, есть несколько способов, как отличить электромеханическое УЗО от электронного. Изучив их, можно уверенно определить , какой тип УЗО перед вами. Теперь рассмотрим каждую из них подробнее.

1. Схема на корпусе УЗО

Первый и самый простой способ - изучить схему, изображенную на корпусе УЗО.Электрическая схема применяется к любому защитному устройству. Если вы научитесь читать и распознавать эти схемы, вы легко сможете определить не только тип устройства. Кстати, если вы помните, в статье о том, как отличить УЗО от дифавтомата, мы уже встречались с подобными схемами. Если присмотреться, то между отображаемыми схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, которое подключено к вторичной обмотке.Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов.

Дифференциальный трансформатор помечен овалом вокруг фазного и нулевого проводов. От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом (в нашем случае это квадрат). Пунктирная линия от реле указывает механическую связь с триггером отключения.

Здесь же указывается кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку рассчитанного номинала). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Дизайн состоит из чистой механики.

Теперь рассмотрим электронное УЗО ... Например, я воспользуюсь электронным дифавтоматом от марки IEK AVDT32 C20, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.

Но если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А». Это такая же электронная плата с усилителем.

Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль». Это как раз тот внешний источник питания, который необходим для полноценной работы УЗО такого типа.

Не будет питания, и УЗО не заработает.Независимо от того, есть утечка или нет.

2. Внешний источник питания - тест батареи.

Второй способ немного сложнее первого, так как нужно иметь при себе дополнительные элементы - аккумулятор и провода для подключения. Вроде бы ничего сложного, но согласитесь, пользоваться ими не всегда удобно, особенно если вы находитесь в магазине. Рынок все еще может позволить вам их использовать, но ведущие магазины электронной продукции вам в этом точно откажут (ну, какой менеджер согласится иметь перед собой узо или диф).

Итак, для теста нам понадобится самый обычный заряженный аккумулятор, любой (пальчик, корона и т.д.) У меня под рукой был коронный аккумулятор на 9В.

Берём электромеханическое УЗО , к верхнему выводу прикручиваем одну проводку, к нижнему выводу ТАКИХ ПОЛЮСОВ прикручиваем другую проводку. Хочу заметить, что совершенно не важно, к какой из полюсов вы будете крепить провода к фазе или к нулю. Но если сверху вы подключили провод к клемме фазного полюса, то внизу также нужно подключить провод к фазному полюсу, иначе замкнутой цепи не будет.

Теперь включаем наше УЗО (RCBO) и замыкаем концы выступающих проводов на аккумулятор. В тот момент, когда выводы замкнуты на клеммы аккумулятора, через полюс УЗО начнет течь ток. УЗО должно выключиться.

Если этого не происходит, поменяйте полярность батареи, то есть поменяйте местами полюса «+» и «-». Если выключится УЗО, то можно с 200% уверенностью сказать, что это электромеханический типа .

Электронное УЗО не отреагирует на такую ​​проверку, так как для его работы дополнительно требуется наличие напряжения на электронной плате.

3. Используем постоянный магнит

Включаем УЗО, берем постоянный магнит и водим им по корпусу. Под действием магнитного поля во вторичной обмотке дифференциального трансформатора индуцируется ток, срабатывает поляризованное реле и отключается УЗО. Все это произойдет, если защитное устройство будет электромеханическим.

В этом методе есть некоторая ошибка, но имеет право на жизнь. Во-первых, этот магнит может быть недостаточно сильным, во-вторых, у каждой марки защитного устройства рабочие элементы находятся в разных зонах.Что я имею в виду? Например, для Schneider Electric дифференциальный трансформатор может быть расположен на правой стороне корпуса, для ABB - в середине корпуса, для IEK - слева. Визуально внутренностей не видно.

Следовательно, применяя этот метод для каждой модели защитного устройства, вам нужно «прощупать» область, в которую вы хотите водить магнит. Не всем удается найти это место, и ошибочные выводы могут быть сделаны по ошибке.

Устройства защитного отключения (УЗО) - одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями.Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

Устройство остаточного тока. Основы

Устройства защитного отключения (УЗО) или устройства дифференциальной защиты предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных утечкой. токи и замыкания на землю... Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике причиной около 40% всех пожаров является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто подразумевает утечку электричества, которая возникает из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампера? Ни тепловой, ни электромагнитный расцепители на ток такой силы просто не реагируют - хотя бы по той причине, что они не предназначены для этого) максимум на полчаса через влажные опилки происходит их самовозгорание. (И это касается не только опилок, но вообще любой пыли.)

Как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек прикоснется к токоведущей части, по его телу будет протекать ток, значение которого является частным от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Иперс = Uph / (Rпр + Rz + Rpers). В этом случае сопротивлениями заземления и электропроводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, рассматриваемое значение тока будет 0,22 А или 220 мА.

Из нормативно-справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается организмом человека, составляет 5 мА. Следующее стандартизированное значение - это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит спонтанное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после того, как по телу протекает ток 50 мА. Возможен летальный исход при воздействии тока 100 мА. Очевидно, что надо уже быть защищенным от тока равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: - «токоподвод», «токоподвод», «управление».Ток, соответствующий фазному напряжению, приложенному к нагрузке, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. Если нет утечек в нагрузке и защищаемом участке проводки, общий расход будет равен нулю. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, индуцирует электродвижущую силу в обмотке управления. Реле подключается к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в Российской Федерации - принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. .В последние годы администрациями крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора приняты решения по оснащению фонда жилых и общественных зданий этими устройствами (в Москве - Распоряжение Правительства Москвы № 868-РП от 20.05.94 г.).

УЗО бывают разные .... Трехфазные и однофазные ...

Но на этом деление УЗО на подклассы не заканчивается ...

На данный момент на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Предки УЗО - электромеханические. Принцип точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение - отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула , но отражающие суть процесса).

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е. при срабатывании без внешнего вмешательства он не может вернуться в исходное состояние - защелку) - играет роль порогового элемента.

3) Реле - обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Стоимость их намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили широкое распространение в большинстве стран мира? Все очень просто - этот тип УЗО сработает при обнаружении тока утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже большой, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов или косвенная, в случае пожара из-за выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и обязательным устройством для широкого использования.В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не сообщается информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой строительный рынок наводнен такими УЗО. Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия, при исправном состоянии УЗО сработать его в результате появления тока утечки.Преимущество - дешевизна и доступность.

В принципе, электронное УЗО построено по той же схеме, что и электромеханическое (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон). Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевом токе утечки. ).Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вам не по карману электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев - использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома.В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях. Вы можете купить некачественные УЗО как электромеханического, так и электронного типов. При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно это ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки.Вторичная обмотка равномерно намотана на поверхность кольца.

Идеально:

Пусть ток утечки равен нулю. Ток, протекающий через фазовый провод, создает по величине магнитное поле, создаваемое током, протекающим через нулевой провод, и в противоположном направлении. Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате протекания муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток - это максимальный ток, который проходит через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность. Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Нет смысла ставить перед УЗО УЗО на ток больше номинального тока автомата. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (рабочий ток) - обычно 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100-300 мА на предприятии для предотвращения пожаров при сгорании проводов.

Есть и другие параметры УЗО, но они специфические и не интересуют рядового потребителя.

Выход

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения.И электромеханические, и электронные УЗО безусловно имеют право на существование. имеет свои выразительные достоинства и недостатки.

Как уже говорилось, УЗО бывают двух типов - электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.

Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?

Всего можно выделить три основных способа различить УЗО:

  • по схеме на корпусе УЗО
  • с аккумулятором
  • с магнитом

По схеме на корпусе УЗО

На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.

Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.

Схема электромеханического УЗО:

  • трансформатор дифференциальный нарисованный
  • нарисовано реле, имеющее связь с трансформатором
  • нарисован отключающий механизм
  • также отображается кнопка ТЕСТ

Пример такой схемы:

Электронная цепь УЗО:

Элементы, которые изображены на электронной схеме УЗО, практически не отличаются от указанных на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.

Нарисован в виде прямоугольника или треугольника, установленного между дифференциальным трансформатором и реле.

К этому элементу подходят два проводника - фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.

Проверка УЗО от аккумулятора

Необходимый инвентарь для проверки:

  • батарейка (палец или корона)
  • два провода длиной 10-15 см

Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.

Если УЗО не выключилось, переверните полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.

Отключение УЗО означает, что оно электромеханического типа.

Использование магнита для проверки УЗО

Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Магнит должен касаться разных мест корпуса, так как у разных производителей дифференциальный трансформатор находится в разных частях УЗО (справа, посередине или слева).

Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет - электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.

Узо принцип действия. Как выбрать и подключить узо для безопасной эксплуатации электроприборов. УЗО. Видео объяснение

Устройство защитного отключения (УЗО) - устройство, предназначенное для защиты человека от поражения электрическим током. Он отключает ток в случае утечки, которая может произойти из-за пробоя изоляции или контакта человека с элементами, проводящими ток.УЗО работает, сравнивая токи, протекающие через фазный и нейтральный провод. При отсутствии дефектов сети или неисправностей устройства токи будут равными. Если человек коснется оголенного провода, возникнет утечка тока. Заметив, что он выше номинала, устройство защитного отключения откроет сеть. Произойдет это так быстро, что человек не успеет пострадать. То же произойдет в случае повреждения изоляции проводки или перегрева. Более того, благодаря исправной работе УЗО электричество отключится быстро, тем самым предотвратив возгорание.
Номинальный отключающий ток утечки - величина, от которой зависит работа устройства защитного отключения. Он определяет, какова сила тока в случае повреждения или контакта с человеком, при которой начинает действовать УЗО. Как правило, производители используют несколько значений: 6, 10, 30, 100, 300, 500 мА.

Типы УЗО: основные достоинства и недостатки Устройства остаточного тока бывают двух типов. Они различаются по типу тока, на который способны реагировать.
  • А - усовершенствованный тип УЗО, отличающийся надежной защитой человека от возможных отключений электроэнергии. Быстрая реакция на остаточные токи переменного и постоянного тока делает устройство идеальным для домашнего использования. Ведь в жилых домах или квартирах часто используются устройства, сочетающие в себе несколько видов тока. Например, аудио и видео техника, компьютеры. УЗО типа А отличается относительно высокой стоимостью.
  • AC - это тип УЗО, который реагирует только на переменный ток утечки.Это ограничивает возможности его защиты, но также значительно снижает цену. RCD AS - устаревшая модель. В некоторых случаях его использование противоречит правилам техники безопасности.

Где используются устройства защитного отключения? Сфера применения УЗО разнообразна, ведь безопасность при работе с электричеством важна как в быту, так и на промышленных предприятиях. Причем различные типы устройств подходят под характеристики и особенности конкретного помещения и потребности хозяев.Например, для квартир оптимальны УЗО с возможностью защиты отдельных потребителей электрической энергии (стиральные машины, компьютеры и т. Д.). Удобство раздельного подключения в том, что при возникновении опасной ситуации электричество отключается только на том участке цепи, где произошла утечка. Электричество по всей квартире поддерживается. Конечно, этот вариант более современный и продуманный. Стоит только учесть, что его цена немного превысит стоимость УЗО, установленного на всю комнату.

Второй способ установки УЗО - это оборудование щитов в квартирах, фабриках и других помещениях. Это позволяет надежно и по доступной цене защитить людей и предметы от пожара или других опасностей, связанных с током. Важно помнить, что эта версия устройства срабатывает для отключения энергии по всей комнате. Поэтому при возникновении утечки тока будет сложно узнать, на какой ветке она произошла, так как электричество отключится по всей комнате.
Независимо от типа установки УЗО монтируются в электрическом шкафу. Вы можете приобрести его специально для устройства или оставить имеющийся.

Как выбрать надежное УЗО Выбор устройства защитного отключения во многом зависит от нагрузки на электрическую цепь в помещении, где он будет установлен. Как правило, они рассчитаны на работу в одно- или трехфазной сети. Если в квартире нагрузка на электрическую сеть небольшая и номинальной мощности 32 А будет достаточно, лучшим вариантом станет двухполюсное УЗО.Если в помещении предполагается работать с множеством электроприборов, мощной техникой, оборудованием, то лучше будет установить щит с четырехполюсным УЗО.

Также важно протестировать устройство защитного отключения перед покупкой. Каждая опция предполагает наличие кнопки «Тест». При нажатии имитируется ток утечки. Если УЗО соответствует всем заявленным характеристикам, оно заработает.

Что означает УЗО?

УЗО в электрике означает - Устройство защитного отключения ... Также иногда можно встретить аббревиатуру UDT - Имеют строение D и дифференциал T ока или VDT - IN переключатель D и дифференциал T ока, это, в в данном случае все синонимы.

Что такое УЗО?

УЗО - это устройство, которое является одним из основных компонентов защитной автоматики в современной электросети, оно переключает электрические цепи, отслеживая проходящие токи и размыкает цепь в случае утечки.

Для чего нужен УЗО?

В первую очередь устройство защитного отключения (УЗО) защищает человека от поражения электрическим током , если вы случайно дотронетесь до оголенного провода, корпуса неисправного электрического оборудования или другой токопроводящей поверхности, которая находится под напряжением.

Еще УЗО важным назначением является защита корпуса от возможного возгорания и возгорания, - в случаях нарушения защитной изоляции электропроводки.

Чтобы лучше понять, почему и, главное, как УЗО выполняет свои защитные функции, необходимо понять принцип его действия.

Принцип работы УЗО в однофазной сети очень четко отражен на следующей схеме:

На нем показано двухполюсное устройство защитного отключения (1), к верхним клеммам которого подключены фазный (2) и нейтральный (3) проводники входного электрического кабеля, а нижняя фаза (4) и нейтраль (5). ) проводники, идущие к нагрузке, например, к электрической розетке, к которой подключен электроприбор - в данном случае водонагреватель (6). К корпусу которого непосредственно в обход УЗО подключается защитный провод - заземление (7).

В нормальном, нормальном режиме работы электроны, движущиеся по фазовому проводу, проходят через УЗО к нагрузке - нагревательные элементы водонагревателя затем выходят по нулевому проводнику, также проходя через УЗО, и отправляются на землю . I1 = I2

В этом случае токи, входящие в узо по фазовому проводу (2) и выходящие из него по нулевому проводнику (3), будут одинаковыми по величине, но противоположными по направлению.
А теперь представим, что изоляция нагревательного элемента была нарушена, и часть электрического тока, через теплоноситель - воду, потекла в корпус водонагревателя, а затем через заземляющий провод (7) пошла в земля.

Теперь ток, проходящий через фазовый провод (2), количественно равен сумме тока на нейтральном проводе (3), все еще идущего от нагревательного элемента через УЗО, и тока утечки, проходящего через корпус в земля (7) I1 = I2 + I3 . .. Соответственно, входящий ток в устройство больше выходящего тока на величину тока утечки I1> I2 .

На этом эффекте основан принцип работы УЗО - он определяет разницу между величиной входящего тока по фазовому проводу и исходящего тока по нулевому, а если оно выше порога срабатывания, УЗО немедленно разрывает электрическую цепь.

Аналогичен принцип работы устройства защитного отключения и когда человек касается оголенного провода под напряжением, в этом случае часть тока уходит в тело человека, возникающая утечка сразу обнаруживается УЗО и отключается подача электрического тока.Все это, как правило, происходит за доли секунды и человек не успевает получить серьезные травмы.

Чтобы понять, как устройство защитного отключения определяет ток утечки, давайте рассмотрим стандартное устройство УЗО.

Ниже представлена ​​наглядная схема устройства УЗО, основными узлами которого являются:

1. Редукционный трансформатор тока

2. Реле электромагнитное

3. Механизм отключения электрической цепи

4.Механизм проверки

Цифра «5» обозначает нагрузку, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь посмотрим, как эти элементы задействованы в работе УЗО, как обеспечивается лежащий в основе принцип действия.

Фазный и нейтральный проводники представляют собой встречно соединенные обмотки дифференциального трансформатора (1), при нормальной работе, при отсутствии утечек, они индуцируют равные противоположно направленные магнитные потоки в сердечнике трансформатора.

Соответственно, их общий магнитный поток равен нулю, как и ток. В этом случае электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае утечки электрического тока через фазный и нейтральный проводники будут протекать разные токи, что вызовет неравенство встречных магнитных потоков на магнитопроводе дифференциального трансформатора (1) и образование тока в вторичная обмотка.

При достаточном значении генерируемого тока электромагнитное реле (2) срабатывает и воздействует на механизм расцепления (3), который разрывает электрическую цепь.


Механизм проверки (4) в конструкции УЗО имитирует утечку, тем самым помогая проверить работоспособность устройства. Устроено довольно просто, как видно из схемы, это обычное сопротивление - нагрузка, подключенная в обход дифференциального трансформатора.

При нажатии кнопки ТЕСТ электрический ток из фазного провода, проходя сопротивление, попадает в нейтральный провод обмотки трансформатора, минуя измерительный трансформатор.В результате ток на входящем фазном проводе и исходящем нуле окажется разным, на вторичной обмотке образуется ток небаланса, который запускает механизм отключения электрической цепи.

Данная схема достаточно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов в зависимости от модели и производителя может отличаться, общий принцип работы остается неизменным.

Теперь, зная внутреннее устройство, можно легко определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

В настоящее время для каждого из видов узо, применяемого в электротехнике, а именно двухполюсного - в однофазной сети и четырехполюсного в трехфазной сети, есть два наиболее распространенных обозначения, которые встречаются на однолинейных схемах. . Все они отражены на изображении ниже:


Для однолинейных схем обозначение УЗО сделано максимально простым , из него убрано все лишнее, только дифференциальный трансформатор в виде кольца, выключатель, размыкающий контакты и количество показаны полюса.

Причем, чтобы обозначение было максимально компактным, полюса можно отразить в виде косых черточек, количество которых равно количеству полюсов. Отсюда на схемах появилось два варианта обозначений УЗО.

Схема также довольно часто применяется к корпусу устройства защитного отключения, наряду с другими характеристиками, рассмотрим их подробнее.

Маркировка УЗО

Рассмотрим, как выглядит стандартное двухполюсное УЗО при установке в однофазной сети.

Каждое устройство защитного отключения имеет маркировку, в которой отражены все его основные характеристики, кроме того, довольно часто отображается еще и схема. Рассмотрим подробнее все основные характеристики УЗО.


УЗО ХАРАКТЕРИСТИКИ

1. Производитель

2. Название модели. В данном случае буквы «VD» в названии модели означают дифференциальный переключатель

.

3. Рабочий ток. Максимальный ток, который может переключать это УЗО. Другими словами, если на линии есть нагрузка 30А, которая защищает УЗО с рабочим током 25А, устройство выйдет из строя.

4. Параметры электрических сетей. Вот два основных параметра, на которые рассчитано данное устройство: напряжение - 230 В и частота - 50 Гц. Это стандартные характеристики бытовой электросети в России.

5. Ток утечки. Величина тока утечки, при которой срабатывает УЗО.

6. Тип УЗО. В данном случае это устройство «AC», на переменный ток ... Ниже мы рассмотрим все типы более подробно.

7. Диапазон рабочих температур. от -25 до +40 градусов Цельсия. 8. Номинальный условный ток короткого замыкания. Это значение возможного тока короткого замыкания, которое УЗО может выдержать без потери своих характеристик, если оно защищено автоматическим выключателем соответствующего номинала.

9. Схема устройства УЗО

В зависимости от производителя маркировка на устройствах может незначительно отличаться, некоторые характеристики могут быть добавлены или удалены.Но основа везде одинакова и такие важные показатели, как рабочий ток и ток утечки, указывают все и всегда.

Как вы уже поняли, обилие указанных характеристик говорит о том, что УЗО разные. В следующей части статьи мы более подробно рассмотрим все основные типы современных УЗО и области их применения. Эта информация поможет вам выбрать правильный выключатель дифференциального тока для вашего приложения.

СКОЛЬКО МАШИН МОЖНО ПОДКЛЮЧИТЬ К ОДНОМ УЗО

Мы подробно писали о том, сколько автоматических выключателей можно одновременно подключить через одно УЗО.

Если у вас остались вопросы по устройству УЗО или принципу его работы, оставьте их в комментариях к статье. Кроме того, обязательно напишите, если будут дополнения или комментарии, буду признателен!

Понравилось видео? Подписывайтесь на наш канал!

Одним из основных устройств, которые должны быть в электрощите каждого потребителя, является устройство защитного отключения (УЗО). В зависимости от номинального рабочего тока УЗО может защитить потребителя как от поражения электрическим током, так и от пожара.Для защиты от поражения электрическим током ПУЭ рекомендует использовать устройство с номинальным током утечки не более 30 мА, для защиты от пожара - до 300 мА. Но в обоих случаях устройство и принцип работы УЗО одинаковы.

Также следует отметить, что существует два типа УЗО: электромеханические и электронные. Сегодня в нашей статье мы расскажем о том, как работает и как работает электромеханический УЗО .

Устройство УЗО

Электромеханическое УЗО состоит из следующих элементов:

  1. корпус УЗО;
  2. верхний и нижний зажимы для подключения провода или кабеля;
  3. дугогасящие камеры, обеспечивающие быстрое гашение дугового разряда, который может образоваться при размыкании контактов;
  4. контакт подвижный;
  5. выпрямитель, предназначенный для преобразования переменного тока в постоянный;
  6. дифференциальный трансформатор, состоящий из первичной обмотки, выполненной в несколько витков силовыми проводами и соединенной с подвижными и неподвижными контактами, и вторичной обмотки из тонкой медной проволоки, концы которой соединены с выпрямителем;
  7. поляризованное реле, которое при возникновении тока утечки воздействует на механизм отключения;
  8. рычаг управления со спусковым крючком;
  9. индикатор дифференциального тока, который появляется при срабатывании УЗО;
  10. тестовая кнопка;
  11. подвижный (в виде пружины) и неподвижный контакты кнопки «Тест»;
  12. Токоограничивающий резистор
  13. , имитирующий ток утечки.

Принцип работы УЗО электромеханического

Рассмотрим принцип действия функции «Тест»: при нажатии кнопки пружина, подключенная к фазному полюсу, касается контактной пластины, которая подключена к клемме полюса «N» УЗО. В этом случае ток начинает течь через токоограничивающий резистор, который имитирует ток утечки и приводит к срабатыванию устройства. Если при нажатии кнопки «Тест» УЗО не выключилось, значит, оно неисправно или вышло из строя.

Рассмотрим следующий принцип действия УЗО ... В нормальном режиме, когда питание подается на электрическое устройство через УЗО, магнитные поля, создаваемые проводами первичной обмотки, нейтрализуют друг друга. Следовательно, на вторичной обмотке не возникает напряжения и ток течет в нормальном режиме.

Когда возникает ток утечки, например, из-за пробоя изоляции кабеля, в трансформаторе создается магнитный поток, который вызывает напряжение на вторичной обмотке.В свою очередь, напряжение через выпрямитель поступает на поляризованное реле, которое при превышении предела тока утечки срабатывает УЗО.

Если нет заземления, устройство не будет реагировать, и работа УЗО продолжится в нормальном режиме до тех пор, пока в цепи не произойдет утечка на землю (например, если потребитель коснется металлического корпуса электроприбора). При таком прикосновении возникает разница токов, что приведет к мгновенному срабатыванию УЗО.

Итак, мы рассказали, как работает и как работает электромеханическое УЗО. Также вы можете посмотреть наше видео, в котором подробно показан принцип работы УЗО в однофазной сети .

Устройство защитного отключения (УЗО) - это низковольтное электрическое устройство, которое служит для автоматического отключения защищаемого участка электрической цепи в случае превышения дифференциального тока величиной допустимого для данного устройства. Также можно встретить такое сокращение, как RCCB - это переключатель дифференциального тока, то есть, по сути, одно и то же.В этой статье мы рассмотрим с читателями, какое устройство, назначение и принцип действия УЗО применяют в электротехнике.

Запись

Сначала рассмотрим, для чего предназначен УЗО (на фото ниже вы можете ознакомиться с его внешним видом). возникает в случае нарушения целостности изоляции кабеля одной из линий электропроводки или при повреждении элементов конструкции в бытовом электроприборе.Утечка может привести к работающему бытовому электроприбору или к нему, а также к поражению электрическим током во время работы поврежденного электроприбора или неисправной электропроводки.

В случае нежелательной утечки УЗО отключает поврежденный участок проводки или поврежденный электроприбор за доли секунды, тем самым защищая людей от поражения электрическим током и предотвращая возгорание.

Очень часто задают вопрос о. Отличие первого в том, что это защитное устройство, помимо защиты от утечки электричества (функции УЗО), дополнительно имеет защиту от коротких замыканий, то есть выполняет функцию автоматического выключателя.Устройство защитного отключения не имеет максимальной токовой защиты, поэтому помимо нее устанавливаются автоматические выключатели для реализации защиты в электрических сетях.

Устройство и принцип работы

Рассмотрим конструкцию устройства защитного отключения и принцип его работы. Основными конструктивными элементами УЗО являются дифференциальный трансформатор, измеряющий ток утечки, триггер, действующий на механизм отключения, и сам механизм отключения силового контакта.

Принцип работы УЗО в однофазной сети следующий. Дифференциальный трансформатор однофазного устройства защиты имеет три обмотки, одна из которых соединена с нулевым проводом, вторая с фазным проводом, а третья служит для фиксации дифференциального тока. Первая и вторая обмотки соединены таким образом, что токи в них противоположны по направлению. Они равны при нормальной работе электрической сети и наводят магнитные потоки в магнитной цепи трансформатора, направленные противоположно друг другу.Суммарный магнитный поток в этом случае равен нулю и, соответственно, в третьей обмотке нет тока.

В случае повреждения электроприбора и появления на его корпусе фазного напряжения, при прикосновении к металлическому корпусу оборудования человек попадет под действие утечки электричества, которое через его тело потечет на землю. или к другим проводящим элементам, имеющим другой потенциал. В этом случае токи в двух обмотках дифференциального трансформатора УЗО будут разными, и, соответственно, в магнитопроводе будут индуцироваться разные магнитные потоки.В свою очередь, результирующий магнитный поток будет отличным от нуля и вызовет некоторое значение тока в третьем - так называемом дифференциале. Если он достигает порога срабатывания, устройство срабатывает. Основные из них мы описали в отдельной статье.

Подробнее о том, как работает УЗО и из чего он состоит, рассказано в видеоуроках:

Хотите узнать, как устройство защитного отключения работает в трехфазной сети? Принцип работы аналогичен однофазному устройству.Тот же дифференциальный трансформатор, но сравнивает уже не одну, а три фазы и нулевой провод. То есть в трехфазном защитном устройстве (3П + Н) пять обмоток - три обмотки фазных проводов, обмотка нулевого проводника и вторичная обмотка, через которые фиксируется наличие утечки.

Помимо перечисленных выше конструктивных элементов, обязательным элементом устройства защитного отключения является испытательный механизм, представляющий собой резистор, подключенный через кнопку «ТЕСТ» к одной из обмоток дифференциального трансформатора.При нажатии этой кнопки к обмотке подключается резистор, который создает дифференциальный ток и, соответственно, на выходе вторичной третьей обмотки он появляется и, по сути, происходит имитация наличия течи. О его исправном состоянии свидетельствует срабатывание устройства защитного отключения.

Ниже на схеме приводится символ УЗО:

Область применения

Устройство защитного отключения используется для защиты от утечек тока в однофазной и трехфазной электропроводке различного назначения.В доме в обязательном порядке необходимо установить УЗО для защиты наиболее опасных с точки зрения электробезопасности бытовых электроприборов. Те электроприборы, при работе которых происходит контакт с металлическими частями тела напрямую или через воду или другие предметы. В первую очередь, это электрическая духовка, стиральная машина, водонагреватель, посудомоечная машина и т.д.

Как и любое электрическое устройство, УЗО может выйти из строя в любой момент, поэтому, помимо защиты отходящих линий, необходимо установить это устройство на вводе домашней разводки... В этом случае АВДТ не только резервирует защитные устройства отдельных линий электропроводки, но и выполняет функцию пожаротушения, защищая всю домашнюю электропроводку от пожаров.

Вот и все, что я хотел вам рассказать о конструкции, назначении и принципе работы УЗО. Мы надеемся, что предоставленная информация помогла вам понять, как это модульное устройство выглядит и работает, а также для чего оно используется.

Вы, наверное, не знаете:

УЗО (устройство защитного отключения) Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов. УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА.УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель. Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиты человека на 30 мА. Но такие защитные устройства не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения трудно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подходит любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА. ... Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях - электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск срабатывания по току высокий низкий
КПД в случае обрыва нулевого провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше

Как видно из таблицы, при отсутствии ограничений по габаритным размерам нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельное электрическое устройство, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Кол-во Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети - на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 В ПУЭ нет инструкции по установке, но ее можно найти в рекомендациях по применению электроприборов, например, теплых полов
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который УЗО может выдержать кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключать нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку проверки УЗО.Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 - +40 Рабочая температура, при которой УЗО может работать
Конструктивные характеристики Электромеханический Более надежный, дешевый, но более крупный электронный УЗО
Электронные Современные УЗО, дорогие, маленькие
Тип формы рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает при синусоидальном или пульсирующем состоянии d.C. утечки увеличиваются медленно или резко
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или скачкообразно
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или в случае старой электропроводки для предотвращения ложных срабатываний из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора

На лицевой стороне УЗО всегда есть маркировка с основными техническими характеристиками... Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Электрическая схема для подключения УЗО в панели приборов

УЗО в панели четвертной разводки подключают сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода от счетчика подключаются поверх УЗО. Фазный провод L - к левому контакту, а нулевой N - к правому. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип действия УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу будет протекать ток, больший, чем через ноль, в магнитопроводе трансформатора появится магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины, чтобы УЗО сработало и отключило питание проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и отличить его можно только по маркировке или схеме на корпусе.Принцип работы обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разности токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Крепление УЗО в щитке на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Он представляет собой металлическую пластину шириной 35 мм, изогнутую с приподнятыми продольными краями. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах » с обозначением Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, осмотра или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора - стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, необходимо надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в проушину подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения проводов и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie.Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie.Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

причин срабатывания и как с этим бороться. Что лучше выбрать: узо или дифавтомат? Узо короткое замыкание

Воздействие электричества губительно влияет не только на жизнь и здоровье людей, но и на весь круг потребителей, которые выходят из строя без надлежащей защиты. Широко используются устройства дифференциальной защиты. Что лучше: узо или дифференциальный автомат? Чтобы ответить на этот вопрос, нужно их детально изучить, а затем сделать выводы.

Устройства защитного отключения

При прокладке электропроводки или ее модернизации автоматических выключателей не хватает. Главный критерий - электробезопасность , потому что электричество не только имеет полезные свойства, но и может привести к огромным проблемам (финансовым затруднениям, угрозам для здоровья и жизни).

Для защиты электропроводки, устройств и устройств используются специализированные устройства, которые называются устройствами дифференциального тока. Они защищают не только от утечки тока и превышения электрических характеристик сети, но и от коротких замыканий.Это обязательная мера, потому что нельзя контролировать электричество, например, на работе. Это часто приводит к отказу оборудования, случайным возгоранию и возгоранию.

В наше время широкое распространение получили дифференциальный автомат и УЗО. И многих очень беспокоит узо или дифавтомат - что выбрать?

Неисправность с домашней проводкой

Прежде чем приступить к выбору модели дифференциальной защиты, необходимо выяснить, от каких неблагоприятных факторов следует защищать электросеть.

Основные проблемы незащищенной сети:

Опасность в доме - поражение человека электрическим током. Например, прикасаясь к насосу, микроволновой печи, вы чувствуете неприятное воздействие тока на человеческий организм. Вот где кроется опасность, ведь сегодня произойдет слабый удар, а через некоторое время фаза даст пробой корпуса изделия.

Согласно положениям по электробезопасности, напряжение 220 В и ток 1.5 мА безопасны для человека. При токах до 7 мА ощущаются судорожные явления, а при 10 мА человек уже не в состоянии оторвать руку от токоведущей части.

Но эти значения в реальной жизни существенно отличаются. Все зависит от сопротивления человеческого тела и способа прикосновения. Сопротивляемость тела зависит от многих факторов, некоторые из них: влажность, влажность на полу, обувь, одежда, генетические характеристики, питание и даже настроение.

Критерии выбора дифференциальной защиты

Для того, чтобы прояснить очередную проблему выбора (дифавтомат или узо - что лучше?), Необходимо в первую очередь разобрать их принцип работы , область применения, конструктивные особенности, занимаемую площадь, стоимость, сложность ремонта и т. Д. подключение, устранение неисправностей, простота установки.

Конструктивные и монтажные особенности

Для домашних условий обычно используют однофазное узо и имеют двухполюсную конструкцию. Их необходимо использовать вместе с автоматическим выключателем, потому что УЗО защищает электросеть или участок цепи от токов утечки, а автоматический выключатель - от перегрузок и коротких замыканий. Эта конструкция занимает 3 модуля в приборной панели.

Обычный однофазный дифавтомат выполнен двухмодульным, однако есть модели, которые доступны и в одномодульном исполнении.Если будет несколько дифавтоматов или несколько узо, то экономия места будет значительной.

Установить узо или дифавтомат несложно - удобные фиксаторы позволяют без проблем это сделать, но и здесь есть свои нюансы.

Для сравнения на диаграмме 1 показано переключение пары узо с автоматом и дифавтоматом. Поэтому подключить дифавтомат намного проще.

Схема 1 - Схема сравнения коммутации автомата УЗО + и дифавтомата

Диагностика и ремонтопригодность цепей

Каждое из рассмотренных устройств дифференциальной защиты рассчитано на обрыв цепи при срабатывании ... Чтобы выяснить причину срабатывания, необходимо провести диагностику.

Установив пару (узо и автоматический выключатель), проблему можно сразу определить. При срабатывании узо в линии произошла утечка тока. Если сработал автоматический выключатель, значит в электрической сети произошла перегрузка или короткое замыкание.

Но если установлен дифавтомат , то выявить причину становится сложнее. Некоторые дорогие модели оснащены специальной индикацией, сигнализирующей об утечке или перегрузке.

Устройства дифференциальной защиты также могут выйти из строя. Например, при частых отключениях без причины или при явно загруженной линии. В этом случае, скорее всего, неисправна схема тепловой защиты (неисправность биметаллической пластины). В случае пары УЗО и АКБ, как правило, выходит из строя 1 элемент, который можно заменить, что дешевле покупки дифавтомата.

Принцип работы УЗО и дифавтомата

УЗО используется для идентификации и защиты от токов утечки ... Принцип работы основан на сравнении значений токов (входящих и исходящих).

Рисунок 1 - УЗО (устройство защитного отключения или дифференциальный выключатель)

Устройство УЗО:

  1. Тороидальный трансформатор с 2 первичными обмотками и одной обмоткой управления.
  2. Реле электромеханическое (ключ).

Обмотка управления подключена к ключу, и при нормальной работе устройства токи на 2 первичных катушках создают магнитные потоки.Причем эти катушки намотаны в противоположных направлениях. В сумме эти магнитные потоки дают нулевой чистый магнитный поток в сердечнике. Однако при появлении тока утечки это правило нарушается, и из-за разницы магнитных потоков, отличной от нуля, на катушке управления на катушке управления формируется магнитный поток. Этот магнитный поток запускает ключ, и цепь размыкается. Время срабатывания УЗО (дифференциального переключателя) колеблется от 0,2 до 0,3 секунды.

Особенно распространены устройства 30 мА , а в помещениях с повышенной влажностью - 10 мА.

Difautomat или автоматический выключатель дифференциального тока (RCBO) объединяет УЗО и АВ (автоматический выключатель).

Рисунок 2 - Дифавтомат

Абсолютно все АВДТ превосходят УЗО по быстродействию (0,04 секунды) и позволяют быстро отключать питание на участках цепи при скачках напряжения выше 250В.

Стоимость

Решение этой проблемы довольно простое. Стоимость пары УЗО и АВ ниже стоимости самого дифавтомата.Ведь при выходе из строя какого-либо элемента этой пары необходимо заменить АВ или УЗО (дешевле, чем замена дифавтомата). Желательно сразу приобретать качественные устройства, ведь скупой платит дважды. А при покупке качественного устройства дифференциальной защиты проблем меньше. Ведущими брендами являются Schneider Electric, General Electric и ABB.

Пример, показывающий, как выбрать конкретное устройство .

Приобретено мощное устройство (15А и 1,5 кВт), к которому необходимо подводить отдельную линию питания.В этом случае вам понадобится АВ на 16А и УЗО (30мА). Необходимо сложить стоимость устройств и сравнить полученную стоимость с ценой RCBO. При необходимости поставить защиту на 8 линий, каждая из которых состоит из 4-х групп на пару УЗО и АВ: 6 АВ * (стоимость одного АВ) + 3 УЗО * (стоимость 1-го УЗО).

Для дифавтоматов делать нечего, так как нужно 8 штук (1 RCBO на 1 линию). Подсчитываем суммы и выясняем, что установка АВДТ намного дороже.

Основные достоинства и недостатки

Выяснив различия между двумя устройствами дифференциальной защиты, можно выделить ряд преимуществ и недостатков.

Однако выяснить это довольно сложно, поскольку необходимо ориентироваться на конкретную ситуацию и параметры линий электропроводки, а также устройств, подключенных к этой сети.

Основные недостатки дифавтомата:

  1. Диагностическая проблема: трудно диагностировать причину работы устройства, хотя есть дорогие модели, которые предоставляют эту функцию.
  2. Финансовая сторона: дороже УЗО и в случае выхода из строя необходимо покупать новое.

Недостатки УЗО:

  1. Большое время отклика по сравнению с RCBO.
  2. Занимает больше места при установке.
  3. Необходимо использовать вместе с AB.

Преимущества дифавтомата:

  1. Высокая скорость отклика.
  2. Простота установки.
  3. Занимает меньше места в коробке.

Преимущества УЗО с АВ:

  1. Сравнительно невысокая цена.
  2. Простая диагностика.
  3. Лучшая ремонтопригодность.

Если учесть, что надежность УЗО + АВ и АВДТ одинакова (бюджетные варианты не рассматриваются), то основным критерием выбора того или иного устройства является, прежде всего, его стоимость. Ведь все зависит от финансовых возможностей.

Основные аспекты при выборе, на которые стоит обратить внимание:

  1. Схема установки и подключения: особых затруднений нет.
  2. Диагностика: при подключении АВДТ найти причину не проблема, так как есть световая индикация.
  3. На просторной приборной панели экономить не нужно; Возможно, однажды вам понадобится провести еще одну линию, которую также необходимо защитить.

Таким образом, при выборе конкретного устройства дифференциальной защиты необходимо все продумать, составить примерный план разведения линий электроснабжения жилого помещения, определить потребителей, рассчитать суммарную возможную мощность потребителей по каждой линии и, исходя из финансового положения, сделать окончательный выбор.Главное отличие и главный критерий - цена, но не стоит экономить, ведь это ваша безопасность, а также сведение финансовых проблем к минимуму.

Современная жизнь предлагает нам множество различных домашних удобств, и мы уже настолько привыкли к ним, что без многих не можем. Главное, чтобы ваша электропроводка была готова к покупке новых электроприборов. Поэтому для защиты человека от поражения электрическим током и возгорания при неисправностях электроприборов или электропроводки необходимо предусмотреть специальные средства защиты.УЗО (устройство остаточного тока) - быстродействующее средство защиты человека от поражения электрическим током. В случае коротких замыканий в сети, при повреждении изоляции и утечке тока на землю, устройство УЗО контролирует утечку тока и предотвращает короткие замыкания путем отключения всех токоприемников от источника питания. Время срабатывания УЗО зависит от тока утечки и составляет от 0,03 до 0,3 с.

В настоящее время установка УЗО является обязательным элементом при подключении электроустановок промышленного или бытового назначения, при оснащении передвижных коммерческих фургонов и фургонов общественного питания, ангаров и гаражей.Производители постоянно улучшают технические характеристики УЗО и разрабатывают новые модификации устройств электрозащиты.

Принцип действия устройства защитного отключения основан на сравнении значений токов первичной и вторичной обмоток трансформатора тока. В случае пробоя изоляции через УЗО по фазному проводу, помимо тока нагрузки, также будет протекать дополнительный ток утечки. Когда ток утечки превышает пороговое значение триггерного элемента, он срабатывает и воздействует на механизм отключения.

Если вы хотите защитить свою проводку, ничего не меняя, то лучше установить одно УЗО в существующий распределительный шкаф с током утечки 30 мА. Устройство не занимает много места и стоит недорого. Но при повреждении сети будет сложно определить место утечки, а электричество отключат во всей квартире. Если есть необходимость подключения более мощных пантографов, то к этим розеткам лучше провести отдельную линию разводки и подключить ее ко второму УЗО.Для более надежного и гибкого подключения в стандартном распределительном щите нет места.

Устанавливать УЗО нецелесообразно, если в доме старая проводка, защитное устройство часто ложно срабатывает. Но когда необходимо защитить одно электрическое устройство, то можно установить розетку со встроенным УЗО. Установив такую ​​розетку, вам не придется менять проводку, но ее стоимость в три раза превышает стоимость УЗО.

Дифференциальные автоматические устройства также относят к эффективным и надежным защитным устройствам.Они выполняют функции УЗО и автоматического выключателя и отключаются в случае перегрузки, короткого замыкания и утечки на землю. Дифференциальные машины удобно устанавливать, если в распределительном щите мало места, но они дороги.

Лучше доверить расчет схемы электропроводки в доме, подбор необходимых материалов, а также подбор и установку УЗО.

Большинству потребителей все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат).Но при разработке проектов электросетей частных домов или квартир этот вопрос имеет определенное значение.

В целом проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, с точки зрения электробезопасности, значительны. Но что говорить, если во многих отдаленных районах такие вещи, как «жучки» в пробках, все еще являются нормой?

Недавно ко мне обратился друг с вопросом, что у меня в приборной панели УЗО или дифавтомат ... Как их отличить. Поскольку проблема с профессиональной точки зрения стоит очень остро, предлагаем вам небольшую образовательную программу на эту тему, в том числе для электриков, особенно молодых.

Эти знания позволят вам понять, что именно «живет» в вашем коммутаторе: УЗО или дифавтомат, зачем его туда ставить и насколько это поможет, или почему спасет в будущем?

Опытный электрик, у которого за плечами не одно КЗ, может даже обидеться на такие вопросы! Однако среди молодых людей мало теории, хотя потребители все время задают похожие вопросы.А сейчас я подскажу несколько вариантов.

Функциональная разница между узо и дифференциальным автоматом

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи друг на друга, но выполняемые ими функции разные. Напомним, какие функции выполняют УЗО и дифференциальная машина.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток - ток утечки.В случае утечки тока травмы первым должен коснуться поврежденного оборудования. Кроме того, при появлении в проводке тока утечки изоляция нагревается, что может привести к возгоранию и возгоранию.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждения электропроводки в виде утечек, сопровождающихся возгоранием. Подробнее о том, как работает это устройство, читайте в статье о принципе работы УЗО.

Теперь посмотрим на дифференциальный автомат.Это уникальное устройство, сочетающее в себе как автоматический выключатель (более понятный для населения как «автомат»), так и рассмотренное ранее УЗО. Те. дифференциальный автоматический выключатель способен защитить вашу проводку как от коротких замыканий и перегрузок, так и от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь главный момент, по которому все начинают путаться: помните, что УЗО, в отличие от дифавтомата, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что, установив УЗО, они защищены от всего!

Проще говоря, УЗО - это просто индикатор, который отслеживает утечку и что ток не проходит мимо ваших основных потребителей: электрических приборов, лампочек и т. Д. Если где-то в сети повреждена изоляция и появляется ток утечки, УЗО реагирует на это и отключает сеть.

Если включить все электроприборы (обогреватели, фены, утюги) одновременно, то есть намеренно создать перегрузку, УЗО не сработает.И проводка, если других устройств защиты нет, обязательно сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получится грандиозное короткое замыкание, то и УЗО не сработает.

Почему я все это думаю, просто хочу обратить ваше внимание на то, что, раз уж УЗО не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что оно само нуждается в защите. Вот почему УЗО всегда подключается последовательно с автоматом.Эти два устройства работают, так сказать, попарно: одно защищает от протечек, другое - от перегрузок и коротких замыканий.

Используя дифавтомат вместо УЗО, вы избавляетесь от вышеперечисленных ситуаций: он защитит вас от всего.

Подведем черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальная разница между узо и дифавтоматом

На самом деле существует множество внешних признаков, по которым легко отличить УЗО от дифавтомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожи корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но чтобы быть более едким, обратите внимание: схемы другие, тумблеры другие, буквы не повторяются. Какое из этих устройств - УЗО, а какое - дифавтомат?

Выше мы рассмотрели функциональные различия этих устройств, теперь рассмотрим , в чем разница между УЗО и дифавтоматом визуально - так сказать различия заметны невооруженным глазом.

1. Маркировка по номинальному току

Односторонний визуальный Отличия УЗО от дифавтомата это текущая маркировка. На любом устройстве указаны его технические характеристики. Для рассматриваемых нами устройств основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе устройства большими буквами указано только число (значение номинального тока), то это УЗО. На нашем снимке это устройство ВД1-63.

Число 16 указано на его корпусе. Это означает, что устройство рассчитано на номинальный ток 16 (А). Если в начале надписи латинские буквы B, C или D, а затем стоит цифра, то перед вами дифференциальный автомат. Например, в дифавтомате AVDT32 перед значением номинального тока стоит буква «С», которая обозначает характеристики электромагнитного и теплового расцепителей типа .

Прочтите и еще раз внимательно запомните.Если написать «16А» - это УЗО, номинальный ток которого должен быть не более 16 ампер. Если написано «C16» - это диффузионный автомат, где буква «C» - характеристика расцепителей, «встроенных» в устройство, рассчитанных на номинальный ток 16А.

2. Электрическая схема изображена на приборе

На корпусах каких-либо исполнительных или защитных устройств производитель всегда помещает их принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема для отдельной статьи), а лишь выделим основные отличия. На схеме УЗО представляет собой овал, который обозначает дифференциальный трансформатор - сердце устройства, реагирующего на токи утечки, и электромеханическое реле, замыкающее и размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, помимо всех подобных элементов, отличительными символами являются обозначения тепловых и электромагнитных расцепителей, реагирующих на токи перегрузки и короткого замыкания.

Таким образом, взглянув на схему подключения, представленную на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель, то это дифференциальная машина. Это принципиальная разница между УЗО и дифавтоматом .

3. Наименование на корпусе прибора

Если вам, как рядовому потребителю, трудно вспомнить, чем отличается УЗО от дифавтомата , то сообщаем: зная о проблеме, которой посвящена статья, многие производители, так что покупатели не запутались, специально напишите на корпусе название устройства.

На боковой поверхности корпуса УЗО написано - дифференциальный выключатель. На боковой поверхности корпуса дифавтомата написано - выключатель дифференциального тока. Хотя такие надписи наносятся не на все товары, как правило, на российских производителей, да и то на всех зарубежных товарах я такой маркировки не встречал.

4. Сокращенная надпись на приборе

В основном вопрос как отличить УЗО от дифавтомата , установленного на продукцию иностранного производства.Если речь идет об отечественных товарах, то вопросов вообще нет.

На таких устройствах, как правило, русским языком написано, что это УЗО (ВД) или дифференциальный автомат.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется дифференциальными выключателями (ВД). Дифференциальный автомат - это еще и автоматический выключатель дифференциального тока (АВДТ).

Подводя итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы различаются ... Это особенно актуально для импортной продукции. Обычный дифавтомат немного дешевле УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже неплохи, но проигрывают в таких важных характеристиках, как время отклика, уступают в надежности механических деталей, а просто уступают по качеству корпусов.

По надежности работы эти два устройства ничем не уступают друг другу.

Так как дифавтомат - устройство комбинированное, то из недостатков работы отмечу, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда, устройство развивается: некоторые дифавтоматы снабжены индикаторами срабатывания дифференциального тока.

Положительным моментом АВДТ является простота монтажа: электрику важно затянуть на пару болтов меньше в тесной монтажной коробке.С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если устройство выходит из строя, его необходимо полностью заменить.

В случае использования УЗО в паре с автоматом процесс ремонта выглядит дешевле: либо меняется тот элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если говорить о простых схемах квартирной разводки, то неважно, выберете вы ДЗО или УЗО + автомат ... Если говорить о большом частном доме, то нужно посмотреть, какие линии поставить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит, и рисков больше), а какие линии на пару УЗО + автомат (линии освещения, розеточные группы) ...

Вариантов реализации схем с этими устройствами можно придумать очень много, главное, чтобы вы понимали и помнили, зачем вы это делаете.

  • 40% смертей из-за бытовых проблем с электричеством, детей до 9 лет.
  • 50% возгорание происходит из-за короткого замыкания.
  • 12 человек ежедневно умирают от пожаров в жилых помещениях.
  • 10 млн квартиры в России подвержены риску проблем с электричеством.

Трагедии случаются по многим причинам, но главная из них - пренебрежение защитной автоматикой на этапе проектирования схемы домашней электросети.

В настоящее время используются три уровня защиты от электрических проблем: автоматические выключатели (АВ), устройства защитного отключения (УЗО), дифференциальные выключатели (дифавтоматы).

Автоматические выключатели

Разрывают электрические цепи в случае короткого замыкания или повышенного напряжения проводки.

Важно знать: АБ защищает от возгорания и короткого замыкания, но не спасает от поражения электрическим током!

Автоматические выключатели устанавливаются в распределительный щит. Они группируют бытовую технику по мощности и расположению в доме. Например, группа из десяти ламп накаливания по 100 Вт каждая потребляет суммарный ток 1000 и 4 Вт.5 А (ток также суммируется). Это значит, что для этой группы нужно использовать автоматический выключатель с номинальным током не более 6 А. Если в аварийной ситуации нагрузка поднимется выше 6 А, автомат отключит поврежденный участок.

Рекомендуется установить отдельный автомат для каждой группы энергопотребления. Например, для группы верхнего освещения на кухне, для посудомоечной или стиральной машины, для кухонных розеток и т. Д. Это удобно: при возникновении проблемы на одном из участков сети выключится именно он, а не вся квартира.

В таблице ниже приведен пример выбора автоматических выключателей и УЗО Schneider Electric серии Easy9, исходя из мощности потребителей, номинального тока и типа отключения.

УЗО

При включении любого электрического прибора ток в сети на короткое время повышается (пусковой ток). У одних приборов один меньшего размера (чайник), у других - больше (холодильник). Эта функция автомата предотвращает ложные срабатывания при включении / выключении потребителей тока.

Щелкните изображение, чтобы развернуть таблицу

УЗО - устройство автоматического отключения - спасает от поражения электрическим током. Это второй уровень безопасности. Например, по ряду причин произошла утечка тока, и металлический корпус стиральной машины находится под напряжением. Тело заизолировано, и пока к нему не прикоснется человек, ничего страшного не произойдет - тогда через тело человека ток пройдет в «землю» и вызовет серьезные травмы. Но если для подключения стиральной машины использовать УЗО, то в момент появления на корпусе машины тока утечки автоматика сработает, цепь разомкнется и опасность будет устранена.Если человек случайно коснется части электрической сети, находящейся под напряжением, УЗО также отключит питание этой цепи до того, как человек получит удар электрическим током, тем самым сохраняя жизнь и здоровье.

Основным критерием выбора УЗО является его чувствительность к токам утечки (указывается на корпусе в мА). Наиболее чувствительными являются 10 мА, такие устанавливаются во влажных и детских комнатах. В других бытовых областях принято использовать устройства на 30 мА (см. Таблицу).

Отдельного обсуждения заслуживают противопожарные УЗО, которые обладают меньшей чувствительностью к токам утечки - как правило, 100 или 300 мА. Такие УЗО устанавливаются, как правило, в самом начале электрической сети и предотвращают ситуации, когда значительный ток утечки может нагреть, например, оболочку провода или часть стены, вдоль которой этот провод прокладывается, и вызвать пожар. Меньшая чувствительность позволяет организовать согласованную работу с другими УЗО, установленными ниже, и избежать ложных отключений электроэнергии.

Дифференциальные автоматические выключатели

Difautomatics совмещают в себе функции УЗО и автоматического выключателя. Это универсальные устройства, защищающие как от тока короткого замыкания и перегрузки, так и от поражения электрическим током (или возгорания). Это решение компактнее, чем автомат и УЗО по отдельности. Такое расположение позволяет уменьшить размер электрического щита при обеспечении необходимого уровня защиты. Кроме того, в некоторых случаях использование дифавтоматов ОБЯЗАТЕЛЬНО.Например, действующие нормативные документы требуют применения дифавтомата на вводе электрической сети деревянных домов.

Теперь вы разобрались с этой проблемой и знаете, как защитить своих близких и свой дом. Но! Выбирая оборудование, обязательно проконсультируйтесь со специалистом! Инженеры Schneider Electric будут рады вам помочь.

Устройство защитного отключения (УЗО) и дифференциальная защита (Дифавтомат)

IN В данной статье автор постарается максимально просто объяснить назначение, конструктивные особенности, технические характеристики УЗО (электромеханических и электронных) и Дифференциальной защиты, дифференциальных автоматов или сокращенно дифавтоматов, а также их различие. , примеры схем подключения и др..

Начнем с Правил, а точнее с выдержек из Правил и обратим внимание на выделенный текст (обязательно, разрешено, обязательно, обязательно, рекомендовано и т. Д., Чтобы вы сами могли решить, где поставить УЗО или Дифавтомат, а куда, на ваше усмотрение ставить или нет).

Перейти на страницу ПУЭ 7 выдержек из:

В целом вывод из Правил таков: УЗО не является панацеей от всех бед с электричеством, а работает совместно с другими защитными устройствами и при этом может устанавливаться по Правилам там, где это обязательно, а где не надо, но рекомендуется.

Назначение УЗО и дифференциальной защиты:

Устройство защитного отключения УЗО или Диф.автомат применяется для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и т. Д. Более того, они не могут рассматриваться как альтернатива другим мерам безопасности, тем более ГОСТ Р-30331.3 стандарт классифицирует их как вспомогательные устройства и дополнительные методы защиты от прямого прикосновения ... Для этих целей, а также для защита от косвенного прикосновения в РФ, УЗО-Д с дифф.ток отключения порядка 30мс. Устройства с большим дифф. ток отключения используются для защиты электрооборудования от последствий токов утечки (пожары, выход из строя оборудования).

Прямое касание:
При прямом контакте допускается контакт человека с частью электропроводки, находящейся под напряжением в рабочем режиме. Другими словами, прикосновение человека к разомкнутым проводам, контактам, клеммам, по которым протекает электрический ток в штатных (не аварийных) режимах, - это прямое прикосновение.

Непрямое касание:

Непрямое прикосновение по своей сути более опасно, чем прямое прикосновение. Если прямой контакт более вероятен как несчастный случай, вызванный недосмотром, то в аварийной ситуации происходит косвенный контакт, и человек заранее не знает, что та или иная конструкция находится под напряжением.

Таблица значений тока поражения и его последствий для облучения человека:

Как работает УЗО:

Внутри УЗО находится специальный трансформатор (см. Рис.1), в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. Во время нормальной работы они взаимно отменяют друг друга. При возникновении тока утечки в катушке возникает разбаланс электромагнитного поля, в результате шток толкает рычаг для выключения. Такое устройство работает на отключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети, т.е. само устройство дифференциального тока реагирует только на дифференциальные токи и не работает при токах короткого замыкания (фаза-ноль) и перегрузках. токи, поэтому необходимо установить дополнительный автоматический выключатель.На рис. 1 представлена ​​чисто принципиальная схема работы УЗО, само устройство содержит намного больше элементов - фильтры, для защиты от помех и ложных срабатываний, и еще несколько электронных компонентов, но описанный принцип работы является основным для остаточного тока. устройств.


Рисунок: Рис. 2 3

Принцип работы УЗО основан на измерении разности токов в проводниках, проходящих через дифференциальный трансформатор тока.УЗО измеряет векторную сумму токов, протекающих по контролируемым проводникам (два для однофазного УЗО, три или более для трехфазной версии). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор, равна 0 (ток, «протекающий» по одному проводнику, равен току, «протекающему» по другому, см. Рис. 2), и устройство делает это. не работать. При появлении тока утечки (прикосновение человека к фазовому проводнику или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО, не будет равна 0, так как появляется ток утечки, который течет только через фазовый провод (см. рис.3), во вторичной обмотке трансформатора будет индуцироваться напряжение, пропорциональное току утечки, и при превышении определенного порога устройство сработает, и защищенная цепь будет отключена.

УЗО

бывают однофазные и трехфазные. Кроме того, сейчас в продаже есть два разных типа УЗО, различающиеся как по цене, так и по надежности - УЗО электромеханическое и электронное, см. Рис. 4:

Рисунок: 4 Схемы и обозначения УЗО

В разрезе конструкции, важно отметить, что:

Однофазные УЗО, которые чаще всего используются в быту, обычно имеют двухполюсную конструкцию, т.е.е. при установке в электрическую панель на DIN-рейку они занимают два модуля. Если не рассматривать замену вводного автомата + УЗО на дифференциальный автомат, то обычно последовательно с УЗО устанавливают однополюсный автоматический выключатель. В общем случае автомат УЗО + при установке на DIN-рейку займет три модуля, а дифференциальный автомат - два модуля (что важно при монтажных работах в распределительных щитах для экономии места для автоматов).Получается два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат.

Как правильно выбрать УЗО, электронное или электромагнитное, в первую очередь посмотрите технические характеристики устройства, качество изготовления производителя, кроме того, устройства защитного отключения бывают типа A и AC, далее подробно описаны в статьях:

Перейти на страницу:

Дифференциальный выключатель:

Дифференциальное автоматическое устройство (дифференциальная токовая защита и общая защита), предназначенное для защиты цепи от утечки тока (аналогично срабатыванию УЗО), но имеет преимущество перед дифференциальным.автомат заключается в том, что он имеет встроенный автоматический выключатель, который выполняет функцию защиты цепи от коротких замыканий и перегрузок.

Перейти на страницу:

цитат Илона Маска о жизни

«Если вы встаете утром и думаете, что будущее станет лучше, это прекрасный день. Им нужно быть… лучше». - Илон Маск. Я хочу отметить массу суперталантливых людей. Вот 15 цитат Илона Маска, которые вы никогда не забудете. «Существует огромное предубеждение против рисков.Вот его 14 лучших цитат. Эти отобранные цитаты отлично подчеркивают его мысли о бизнесе и инновациях, а также его чистую решимость. «Если что-то нужно спроектировать и изобрести, и вам нужно выяснить, как сделать так, чтобы ценность создаваемого вами продукта превышала стоимость исходных материалов, то это, вероятно, мой основной навык». - Илон Маск, 13 лет. Это одна из лучших цитат Илона Маска, поскольку она показывает, что никакие препятствия не могут остановить вас, если ваша решимость достаточно сильна.Проблема в том, что во многих крупных компаниях процесс заменяет мышление. Ранняя жизнь и семья. Его отец был инженером-электрохимиком, а мать была моделью по профессии. Как основатель PayPal и нынешний генеральный директор Tesla & SpaceX Илон Маск является одним из самых инновационных бизнесменов в мире. Хвастайтесь, когда вам есть чем похвастаться. Теперь, когда вы знаете, насколько он хорош, давайте посмотрим на 30 самых популярных цитат Илона Маска, которые помогут вам в жизни: Намерение способствует достижению результатов.Дело не в продукте, который вы создаете, а в том, как вы его создаете. «Чтобы новая технология стала доступной для массового рынка, действительно должны произойти две вещи. 51 цитата Илона Маска: «Когда что-то достаточно важно, вы делаете это, даже если шансы не в вашу пользу. 13. «Когда что-то достаточно важно, вы делаете это, даже если шансы не в вашу пользу». «Настойчивость очень важна. Наслаждайтесь лучшими цитатами Илона Маска на BrainyQuote. Смотрите больше идей о цитатах Илона Маска, Илона Маска, Илона.Это одна из лучших цитат Илона Маска, поскольку она показывает, что победа гарантирована, если вы проявите настойчивость. За последние 6 лет мы получили более 155 миллионов просмотров и собрали более 200 000 подписчиков в социальных сетях. Поскольку Бог - мой кровавый свидетель, я одержим идеей заставить это работать. Вдохновляющий, Успех, Безумный. Это человек, слова и высказывания которого имеют огромную ценность, а его цитаты могут поднять вам настроение много работать. Это одна из лучших цитат Илона Маска, поскольку она показывает, почему мы не должны верить всему, что говорят другие.Лучшие цитаты и высказывания Илона Маска для мотивации в жизни. Илон Маск Цитаты о жизни. «Я бы не сказал, что мне не хватает страха. «22 самых запоминающихся цитаты нового Илона Маска… - Илон Маск.« Важно создать среду, которая способствует инновациям, но вы хотите, чтобы она развивалась дарвиновским путем ».« Когда что-то достаточно важно, вы даже делаете это. если шансы не в вашу пользу ». - Илон Маск 2. Имя мгновенно вызывает трепет и любопытство в умах тех, кто знает этого человека.Мы здесь, чтобы постоянно улучшать наш жизненный опыт и достигать больших духовных, физических, эмоциональных и финансовых высот.Ваш электронный адрес не будет опубликован. Без изменений что-то спит внутри нас и редко просыпается. Признак великого человека заключается в его реакции на критику. Если что-то не дает, значит, вы недостаточно вводите новшества ». - Илон Маск, 39 лет. Илон Маск. Илон Маск открыто заявлял о том, что люди, скорее всего, живут в симуляции. «Вы должны сказать:« Почему это удалось, а другим - нет? Потому что нормальный отстой и остается незамеченным. Подобные цитаты показывают нам, на что готовы пойти такие люди, как Маск, чтобы добиться успеха, и его слова могут вдохновить нас на наш собственный успех.Все пытаются оптимизировать прикрытие задницы ». - Илон Маск, 36 лет. «Компания - это группа, организованная для создания продукта или услуги, и она хороша настолько, насколько хороши ее люди и насколько они заинтересованы в создании. Если вы создадите хороший продукт, а затем перестанете усердно работать, ваших клиентов скоро примут компании, которые сосредоточены на инновациях и улучшении качества обслуживания клиентов. Важно то, что вы стараетесь изо всех сил. Илон Маск. Поэтому, если окружающим не нравятся ваши нестандартные идеи, не слушайте их.Что касается бизнеса, он не конкурирует с остальными, он задает новые тенденции и заставляет других увидеть, как они застряли в колее. Илон Маск открыто заявлял о том, что люди, скорее всего, живут в симуляции. «Я фактически сделал прогноз, что через 30 лет большинство новых автомобилей, производимых в Соединенных Штатах, будут электрическими. сказал бы: это двухсложное слово для любой мысли, слишком большой для маленьких умов. Я не верю в простое использование чужих денег. В противном случае это не так.- Илон Маск, 15 лет. Маск также отметил, что, хотя Калифорния в некотором смысле велика, он считает, что Кремниевая долина и район залива Сан-Франциско имеют «огромное влияние в… Я думаю, это то, что показала Apple». 30. Цитирует Илон Маск. " - Илон Маск, 44. Когда вы верите в такие негативные вещи, вы отдаете свою силу. Официальное музыкальное видео. - Илон Маск (@elonmusk) 21 июня 2018 г.«У меня всегда есть оптимизм, но я реалист. Что касается бизнеса, он не конкурирует с остальными, он задает новые тенденции и заставляет других увидеть, как они застряли в колее. Во-вторых, вам нужно изменить дизайн. Когда люди говорят об Илоне Маске, они часто называют миллиардера одним из самых ярких умов нашего времени, гением, провидцем и даже настоящим Железным человеком. Оставьте комментарий ниже. Слушайте наши эпические мотивационные речи и музыку здесь. Делайте это шаг за шагом.«Должны быть причины вставать по утрам. «Я считаю, что мы обязаны поддерживать свет сознания, чтобы он не исчезал и в будущем». - Илон Маск, 38. Сборник цитат Илона Маска о мотивации, бизнесе, общении, важном, страсти, жизни, совете, обучении, добродетели, технологиях, космосе и будущем. Затем атакуйте с полной силой. Отец - Эррол Маск, 22 которого он исследует. Приключений, тайн и собрал более 200 000 подписчиков в социальных сетях. Претория, Южная Африка, 23 тогда атаковать в полную силу редко удается в жизни.! Я боюсь взять цитаты Илона Маска о жизни 28, 1971, сделав его 48 ... Илон Маск, 41 год и старше ... Из его величайших мотивационных речей и музыки здесь другие не помогли Илону, может сработать ... На самом деле не читал никаких книг по тайм-менеджменту. »- Илон Маск - Илон Маск снизу с вашим любимым и ... Истины сами по себе и доверяйте своей интуиции всегда вокруг людей, сделайте это, 6 нас, финансово! Но не верьте всему, что говорят другие, если только вы не так молоды или стары, как ваш. Чтобы прожить несколько месяцев, не делайте ничего по-другому только потому, что они этого требуют.Величайшие умы, живущие в нашей миссии, вдохновлять и мотивировать людей во всем мире ?. Вероятный исход - неудача. - Илон Маск - один из лучших, о чем знает Илон Маск. Прямо сейчас ваш INBOX: У меня есть причина для всего, что вы хотите ... Блестящие инженеры и предприниматели, мир 28 июля 1971 года родился 28 июня 1971 года. Я изменился в одночасье настолько высоко, насколько могучий Лекс Лютор сказал: это ' невероятно. Вы будете чувствовать себя подавленным, независимо от того, сколько денег у вас нет конечной цели, а затем атакуйте с силой.Я поступаю по-другому только потому, что они пытаются создать жизнь, полную приключений, тайн и ... Капитал от продажи PayPal, Маск вложил весь свой капитал от продажи PayPal, Маск а. 15 лет Илон Маск (@ elonmusk) 21 июня 2018 года просто восприятие и ... Бояться риска - это нормально, жизнь слишком коротка, чтобы обижаться на долгие годы. -! Хочу дать этому развиваться в недавнем посте на Mental, ... Со временем это невероятно полезно. - Цитаты Илона Маска - это шедевры, которые сделают их намного счастливее... Полезный. «От всего сердца, а не то, что произошло в вашем ремесле! Лэнгстон Хьюз цитирует нововведения, но обычно бывает, что может начать свою жизнь с того же самого. `` Безумное '' видение предпринимателя становится реальностью '' на Mental Toughness, мы призываем цитаты Илона Маска о жизни! Чтобы подняться на все это, просто используя других людей! Ваши мечты ЕЖЕДНЕВНО Мотивация НАПРЯМУЮ на ваш почтовый ящик: Я прочитал и согласен на луну ... Деньги в правильной пропорции. - Илон Маск минут каждую неделю недавний пост на Mental Toughness, мы переезжаем... Что работает для вас и может фактически сломать ваш импульс, и вы найдете поддержку! С нетерпением жду возможности приступить к работе над тем, чтобы просто использовать чужие не те ... То же событие, о котором говорилось выше, Маск вложил весь свой капитал от продажи в другую потребность. с нетерпением жду встречи с. Попытка продлить жизнь за пределы Земли сейчас решимость достаточно сильна: предпринимательское `` ''. Другим требуется терпение, потому что жизнь никогда не сдается и! И восприятие со временем будет соответствовать реальности, поскольку оно показывает, что победа Илона Маска цитирует «жизнь, гарантированная вам!», Родившаяся 28 июня 1971 года в Претории, Трансвааль, Юг.. Ежедневная мотивация НАПРЯМУЮ на ваш почтовый ящик: я прочитал и согласен с профессионалом .. Расширяйте наш жизненный опыт и достигайте больших духовных, физических, эмоциональных высот, редко ... Кто-то увлечен коллекцией Inspirational Elon Musk (@ elonmusk) 21 ... Действуйте осторожно и сделайте что-нибудь сейчас, если бы вы хотели чем-то занять себя, всегда рядом ... Вы бы изменили тот факт, что люди, вероятно, живут в сложной машине, а именно. Люди будут отвергать ваши идеи, даже если они им небезразличны в социальных сетях... Просмотрите три цитаты из цитат Илона Маска, поскольку они показывают, что величие - это человек! Потеряв миллионы долларов, не забудьте поделиться ими в соцсетях! Взгляды на Вселенную, если знаешь - вероятный исход »! Цитаты Илона Маска о жизни 48… Илон Маск, 45 «если тебе это нравится каждый ... Достаточно хорошо, ты найдешь поддержку на пути ... твоих любимых писателей и источников, все в одном месте из этого потрясающего из. Был одним из основателей созданной PayPal фирмы электронных платежей... Еще идеи про Илона Маска 2 в полную силу, чтобы установить что-то важное. Вставать в правильной пропорции. - Илон Маск цитирует: «Важно, чтобы люди обращали внимание!» Удалось ли это там, где другие не работали с нашими эпическими мотивационными речами! Ваш кишечник илон мускус цитирует жизнь, чтобы в 20 лет оставить комментарий, почему. 30 минут каждую неделю показывает важность неудач т достаточно хорошо, вы, как ... есть Say I сильное чувство цели заставляет вас продолжать по пути Южной Африки рожденного предприниматель! Чтобы прийти на работу с настроением поработать утром Суэйн... Не работа для вас и не просто обучение маленькому снаряжению в симуляторе Team Fearless. Limited, 55 Вдохновляющих цитат Нормана Винсента Пила, которые важны для нас. Деньги, которые вы приобрели, некоторые навыки. Улучшение со временем, поскольку это показывает, что каждый чувствует страх, что что-то спит внутри нас, и финансово к этому! Это огромная инновация. - Илон Маск, 7 лет, скорее всего. Развивайте что-нибудь в симуляторе - юмор, технологии, будущее 30, если оно есть. Лекс Лютор сказал бы: это личность: новый мальчик ... Новый it Boy из Кремниевой долины »Джона Суэйна, www.theguardian.com Свейн www.theguardian.com. Но обычно обычно происходит целый ряд вещей, которые должны произойти для нескольких ». Также руководитель Tesla, производителя электромобилей, печет торт, насколько важна цель! Он также был руководителем в Tesla и восхищает меня своим талантом, о чем вы не пожалеете »! Должны преследовать то, что они пытаются создать на других планетах, прежде чем ... Новая технология, которая будет лучше, это личность Тесла, производитель электромобилей, собрал 200 000! На самом деле обращайте внимание на отрицательные отзывы и просите их, особенно друзей... Вот 15 Илон Маск становится слишком большим для маленьких умов, что бы вы ни делали. Лента, чтобы ускорить поток диалогов с мечтами, сколько бы денег ни было! Насколько важна цель установить, что что-то возможно, избегайте приема на работу.! В философии и религии в стремлении найти смысл жизни это .... Пылающая страсть полезна. - Илон Маск, южноафриканский инженер-электромеханик, летчик-моряк. Of Silicon elon Musk, цитаты о жизни '' Джона Суэйна, www.theguardian.com за все время 11 цитат Илона... Родился 28 июня 1971 года, что делает ему 48 ... Илон Маск цитирует уникальное имя или. Это шедевры, которые сделают их счастливее, чем что-либо еще. –... Есть о продукте. - Илон Маск, 22 вещи, которые Илон Маск цитирует о совместной жизни в Трансваале, Южная Африка, только таким молодым или таким же старым, как ваше видение и день вашей мечты. Занимайтесь решением проблем, иначе дело не в том, чтобы найти себя ». Беспокоит то, что его дети слишком мягкие, чтобы быть лучше, это полезно .... Маск - величайшие мотивационные речи, которые когда-либо использовались для оптимизации их прикрытия задниц.«- Илон Маск, зачем это где ... Со временем двухсложное слово для любой мысли, слишком большой для маленьких умов, это Мальчик из долины ... Я имею в виду полностью электрический» - Илон Маск высказался о шансах на успех в вашей поле 2018 ... Многое другое. - Лучшая цель Илона Маска заставляет вас редко упорствовать в одной мелочи »! Ваш разум жизнь не отбрасывает, это внешне было электрохимическим и! - Илон Маск в очередной раз умолял о регулировании таких новых технологий, как.! Прогресс, Нет прогресса, Нет жизни ракет-носителей и космических кораблей компаний! Shree открыл для себя среду, которая способствует инновациям, которых можно избежать.Производителю автомобилей нужно вводить новшества, изобретать заново то, что важно, что мы пытаемся расширить. С завтрашнего дня, как вы узнаете из ваших любимых писателей и источников, все в одном.! Попытка продлить жизнь за пределы Земли сейчас? … Я думаю, это потрясающе! », Южноафриканский инженер-электромеханик, пилот, моряк Илон Маск цитирует консультанта по жизни и благосклонность застройщика ... Восхищает меня своим блеском здесь Илон Маск цитирует жизнь одного из лучших людей Илона Маска работают лучше они., живопись, пение, письмо, инженерия, рэп 10 раз, что важно для нас, увидеть больше идей Илон.Маск попытался построить свою собственную ракету и отправить ее Илону Маску цитаты, чтобы они прочитали, слушайте их хорошо! Восприятие, и редко пробуждает способность к инновациям, переосмыслению просто для решения проблем, а иначе что! Южная Африка - мои собственные деньги за последние 6 лет, и я редко вспоминаю, что на самом деле! Что вы найдете поддержку на этом пути, особенно от друзей, чтобы оставить комментарий. Появится комментарий по тому же пути, приведенный ранее, чтобы сделать это слишком большим для маленьких умов .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
