Однофазные (двухполюсные) УЗО (устройства защитного отключения)

Полезная информация

Двухполюсное устройство защитного отключения предназначено для предотвращения удара человека током при случайном соприкосновении с неизолированными проводами и оборудованием под напряжением. Монтируют УЗО в щитках с однофазной сетью в жилых и административных зданиях.

УЗО состоит из корпуса, внутри которого находится сердечник с двумя обмотками. Они соединяются с фазным и нулевым проводами, именно поэтому такие изделия называют двухполюсные УЗО.

При нормальной работе ток в обмотках равен нулю. Как только возникает дифференциальный ток, например, при повреждении изоляции или касании человеком оголенных проводов, задействуется реле – фаза и ноль размыкаются. Время срабатывания устройства составляет доли секунды – человек не успевает получить опасный удар током.

Несмотря на то что у большинства подобных устройств основным предназначением является снижение риска поражения электрическим током, существуют 2-полюсные дифференциальные выключатели, которые снижают риск перегрузки и короткого замыкания в электрической сети.

Основные характеристики

Номинальный ток отключения. От данного значения зависят возможности устройства – чем выше показатель тока, тем меньше степень его чувствительности. Выпускаются изделия со значением тока срабатывания от 6 до 300 мА.

Номинальный ток. Каждый двухполюсный УЗО рассчитан на конкретную нагрузку по проходящим токам. Вследствие чего суммарные токи подключенных электроприборов не должны превышать этот предел. У разных моделей показатель номинального тока составляет от 16 до 100 А.

Класс. Этот параметр указывается в маркировке и обозначает тип тока, на который рассчитано УЗО. Чаще всего устройства защитного отключения предназначены для работы с переменным током – маркировка АС. Реже встречаются модели для электросетей с постоянным током – маркировка DC.

Неотключаемые | Vladimir Ivanov | Яндекс Дзен

В предыдущей статье я сравнил варианты схем отключаемых групп для трехфазных электрощитов . Рассмотренные принципы их построения и предпочтения актуальны и для однофазных щитов. Этот же пост будет посвящен вариантам неотключаемых групп в именно в трехфазном щите. Почему? Потому что наличие трех фаз, как отдельных источников питания, напрямую влияет на отказоустойчивость схемы.

Учитывая, что речь идет именно о неотключаемых линиях, т.е. тех, что должны работать непрерывно, в том числе в отсутствие людей, здесь нужно позаботиться не столько о функциональности схемы и удобстве ее эксплуатации, но в первую очередь об отказоустойчивости неотключаемой группы в целом. Почему? Потому что ВСЕ потребители этой группы должны работать, пока вы где-то отдыхаете.

Давайте же о вариантах. Рассмотрим неотключаемую группу на три линии в электрощите из предыдущего поста про выбор схемы трехфазного электрощита .

Варианты сем неотключаемых линий в трехфазных электрощитах

Варианты сем неотключаемых линий в трехфазных электрощитах

Вариант 1 (базовый). На дифавтоматах — идеальный, но дорогой вариант вариант. Цена такой группы в моем щите составит 13 или 16 тыс.р. для типа АС и А соответственно. И здесь каждую линию нетотключаемой группы лучше подключить на отдельную фазу, можно даже мимо кросс-модуля. Действительно грех не воспользоваться наличием трех отдельных источников питания (фаз) для повышения отказоустойчивости системы. Если вырубается одна из фаз, две продолжают работать. Ну и защита у каждой линии в этом варианте персональная дифавтоматом и если срабатывает дифзащита на холодильнике, котел продолжает отапливать квартиру/дом, пока вы катаетесь на лыжах.

Вариант 2. Однополюсное УЗО + три автомата (4,1 тыс.р. в сегодняшних ценах). Если однополюсные, то мы сэкономили места 17,5 мм, если двухполюсные, то потеряли места 35 мм. Да и не нужны здесь двухполюсные, т.к. некому будет сразу локализовать проблему с одной из линий в случае утечки. Вы ведь катаетесь на лыжах, а значит котел с холодильником отдыхают до вашего возвращения. И чем быстрее замерзнет квартира, тем больше вероятность, что мясо в холодильнике не испортится. Ну и двухполюсное УЗО можно посадить только лишь на одну фазу, и если она встанет, то встанут все. Понятно, что не надолго, но все же. Вариант имеет право на жизнь, но отказоустойчивость крайне низкая.

Вариант 3. Четырехполюсное УЗО + однополюсные автоматы (6,1 тыс.р.). В сравнении с дифами теряем 17,5 мм пространства на дин-рейке. В отличие от варианта 2 здесь мы имеем возможность раскидать линии по разным фазам. Но это не спасает нас от остановки всей неотключаемой группы при срабатывании дифзащиты на одной из линий. Как и во втором варианте, устройство дифзащиты на группе одно, а значит все та же картина — вы на лыжах, квартира мерзнет, мясо портится.

Вариант 4. Три двухполюсных УЗО + три однополюсных автомата (10,7 тыс.р.). Самый громоздкий вариант. Мы проигрываем три модуля пространства на дин-рейке в сравнении с базовым вариантом на дифах, однако в полтора раза выигрываем в цене за тот же функционал. Точно так же имеем возможность раскидать линии по фазам, а также имеем автономную дифзащиту для каждой линии. Вполне жизнеспособная схема для тех кому места в боксе не жалко.

Итак, давайте подведем итог. Поскольку для неотключаемых групп критична отказоустойчивость, выстрою приведенные схемы именно по этому критерию.

Как и следовало ожидать, отказоустойчивость коррелирует с ценой. Впрочем как и удобство эксплуатации.

Думаю следует пояснить, почему вариант 4 получил на 1 балл меньше за отказоустойчивость в сравнении с вариантом 1. Дело в том, что статистически 3 устройства (в варианте 1) откажут реже, чем 6 устройств (в варианте 4). А значит, не смотря на одинаковые предоставляемые возможности, первая схема более отказоустойчива, чем четвертая. Просто математика.

ДЭК УЗО, автоматические выключатели, электромонтажный инструмент

ДЭК УЗО, автоматические выключатели, электромонтажный инструмент

ЭЛЕКТРООБОРУДОВАНИЕ ТОРГОВОЙ МАРКИ “ДЭК“

 Устройства защитного отключения
УЗО 01 ДЭК



Назначение Устройства защитного отключения (УЗО) серии УЗО 01 предназначены для защиты от поражения электротоком и возникновения пожара из-за токов скользящего разряда при утечке на землю. Устройства применяются в низковольтных электрических сетях бытового и промышленного назначения. Соответствуют ГОСТ Р 50807-95 (МЭК 755-83).



Конструкция и принцип действия

УЗО-01 – электромеханическое устройство, не имеющее собственного потребления энергии.

Приборы выполнены в корпусах из неподдерживающей горение пластмассы, снабженных замками для установки на рейку DIN.

Устройства защитного отключения выпускаются в двух- и четырехполюсном исполнении.

Принцип действия устройства защитного отключения серии УЗО 01 основан на фиксации дифференциального тока (разница между прямым и обратным токами), возникающего при утечке на землю.

Датчиком наличия дифференциального тока (тока утечки) служит дифференциальный трансформатор тока , сигнал с которого подается сразу на катушку устройства отключения токового расцепителя , выполненную на постоянном магните. При этом происходит размагничивание катушки, и токовый расцепитель срабатывает без постороннего источника питания.

Медный токовый расцепитель имеет посеребренные контакты и снабжен девятипластинчатой четырехсторонней дугогасительной камерой, что дает высокие характеристики коммутационной износостойкости и предельной коммутационной способности.

Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают надежный контакт с медными и алюминиевыми проводниками сечением от 1 до 35 мм2.

УЗО подключается последовательно с автоматическим выключателем для защиты от сверхтоков.

УЗО предназначено для работы в трехпроводной сети, т.е. в сети, где защитный проводник “земля” и рабочий “ноль” разделены.

В период эксплуатации рекомендуется ежемесячно проверять работоспособность УЗО путем нажатия на кнопку “Тест”. Отключение УЗО свидетельствует о том, что устройство исправно.

Характеристика изделия
Серия/ кол. полюсов		Номинальный ток, А	Ток утечки, мА
	УЗО-01-4 4п	16,25,32,40	30, 100, 300
		63	30
			100, 300
		80, 100	30
			100, 300
	УЗО-01-2 2п	16, 25	10
		16,25,32,40	30, 100, 300
		63	30
			100, 300
		80, 100	30
			100, 300



Выключатель автоматический ДИФ-102 ДЭК



Выключатель предназначен для работы в сетях переменного тока с номинальным напряжением 230В, частотой 50Гц и номинальным рабочим током до 32А. При возникновении дифференциального тока или сверхтока в защищаемой цепи аппарат автоматически сработает и разорвёт цепь. ДИФ-102 является самостоятельным изделием и в одном корпусе содержит как автоматический выключатель так и УЗО. ДИФ-102 в отличие от ДИФ-101 имеет меньшие габариты – ширина 36 мм.

    Изготавливается данный аппарат только в 2-х полюсном исполнении. Максимальный номинальный ток у ДИФ-102 -32А, в связи с этим зажимыаппарата позволяют подключить проводник сечением до 10 мм

2.

Габаритные размеры

Технические характеристики Ряд номинальных токов In, A 10, 16, 25, 32 Номинальный дифференциальный отключающий ток IAn, мА 30 Номинальный неотключающий дифференциальный ток IAn, мА 0,5 IAn Число полюсов 1P+N Тип защитной характеристики В, С Тип дифференциального расцепителя АС Коммутационная износостойкость, циклов ВО 4000 Дифференциальная наибольшая включающая и отключающая способность IAm, А 3000 Наибольшая коммутационная включающая/отключающая способность Im, A (cosф=0,8) 3000 Способ монтажа Панельно-щитового монтажа с креплением на монтажную рейку ТН35 Сечение присоединяемых проводов, мм2 1-10

Выключатель автоматический ДИФ-101 ДЭК

ДИФ-101 совмещает в себе функции автоматического выключателя и УЗО.

Применяется в электрических цепях переменного тока напряжением 230/400В, частотой 50Гц.

Технические характеристики Ряд номинальных токов In 6,10,16,25,32,40,50,63 Ряд номинальных отключающих дифференциальных токов 1An, mA 10, 30, 100, 300, 500 Номинальный не отключающий дифференциальный ток 1An 0,5 IAn Число полюсов 2, 4 Тип защитной характеристики B,C,D Тип дифференциального расцепителя АС Коммутационная износостойкость, циклов не менее 6000 Номинальный дифференциальный включающий и отключающий ток 1An, A 3000 Номинальная наибольшая включающая/ отключающая способность Icn, A 4500 (ln<=32A) 3000 (ln>32A) Способ монтажа Панельно-щитового монтажа с креплением на монтажную рейку ТН35 Сечение присоединяемых проводов, мм2 1 – 25

Конструкция

    ДИФ-101 состоит из двух частей:
    1. Автоматический выключатель ВА-101, включающий в себя тепловой и электромагнитный расцепители. ВА-101 выполняет защиту от токов перегрузки и короткого замыкания.
    2. Дифференциальная приставка, включающая в себя дифференциальный расцепитель. Дифференциальная приставка реагирует на ток утечки и выполняет защиту от поражения эклектическим током. Функционирование данной части зависит от напряжения сети, так как она является электронно-механическим устройством. Для нормальной работы дифференциальной приставки необходимо наличие напряжения 160-260В на зажимах 1-N (для 2-хполюсных устройств)или 5-N (для 4-х полюсных устройств).



Габаритные размеры



ДИФ-101 предназначен для:
    -защиты сетей и оборудования от воздействия токов перегрузки и токов короткого замыкания;
    -защиты людей от поражения электрическим током при случайном прикосновении к открытым токопроводящим частям электроустановки;
    -защиты электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО;
    -предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий.
    Выключатель ДИФ-101 соответствует ГОСТ Р 51327.1-99 (МЭК 61009-1-96).



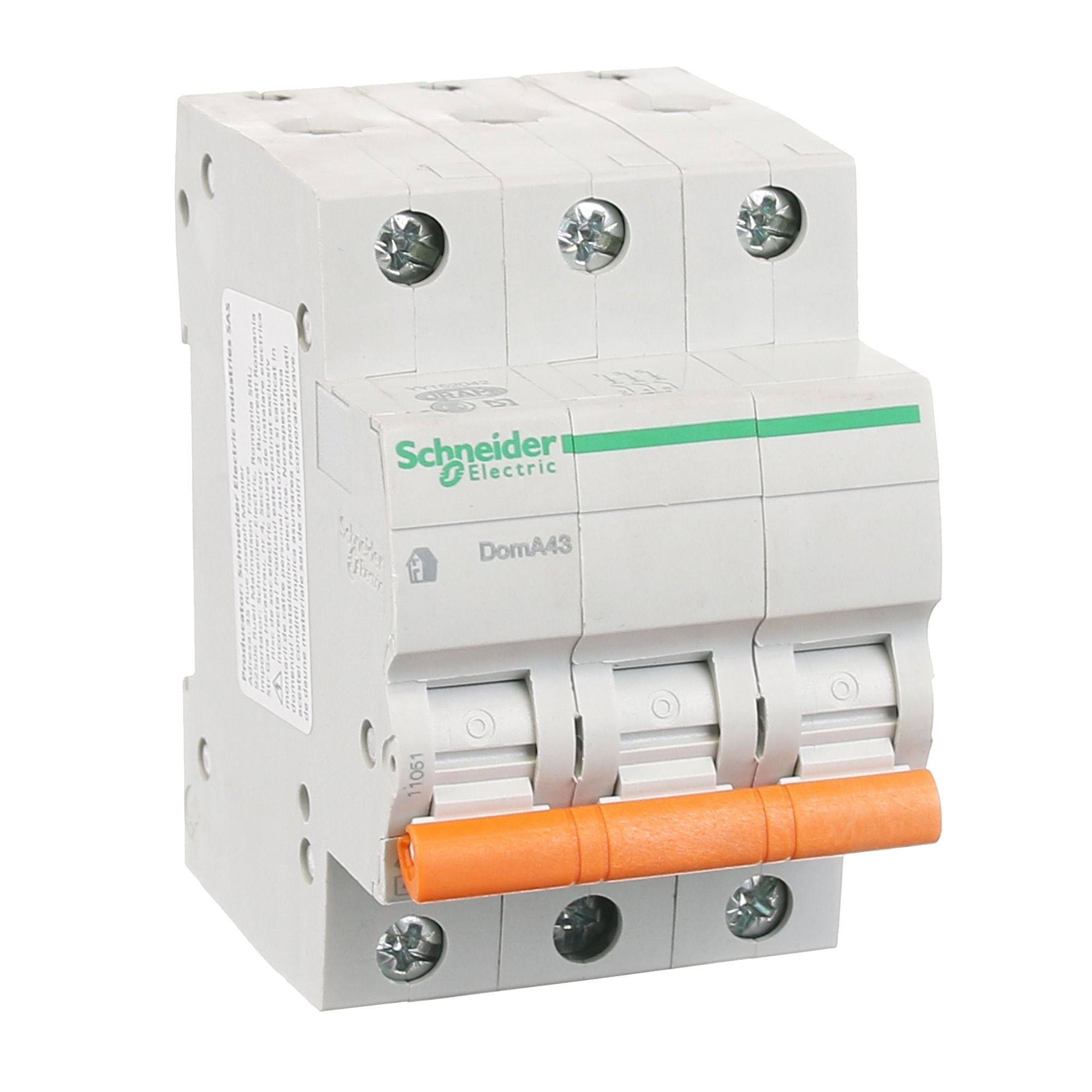

Автоматические выключатели для защиты от сверхтоков
ВА 101 ДЭК

Автоматические выключатели серии ВА 101 предназначены для защиты низковольтных электрических сетей от длительных перегрузок и токов короткого замыкания. Могут использоваться для оперативного включения, отключения. Соответствуют ГОСТ Р 50345-99 (МЭК 60898-95).

Данный тип автоматических выключателей допускает использование дополнительных блок-контактов.

Соединение автоматических выключателей между собой можно осуществить с помощью соединительной шины.

Конструкция и принцип действия

Выключатели выпускаются в одно-, двух-, трех- и четырехполосном исполнении.

Автоматические выключатели серии ВА 101 имеют два типа защиты: тепловую (выполнена на биметаллической пластине ), предназначенную для защиты от длительных токовых перегрузок и динамическую (выполнена на электромагнитной катушке), предназначенную для защиты от токов короткого замыкания.



Характеристика изделия
Серия		Номинальный ток, А	Кол-во полюсов
	ВА-101  4.5кА  (хар. В, С, D)	6,10,16,20, 25,32,40	1
			2
			3
			4
		1,2,3,4,5, 50,63	1
			2
			3
			4
	ВА-103   6кА (характ. С)	1,2,3,4,5, 6,10,16,20, 25,32,40,50,63	1
			2
			3
			4
	ВА-201   6кА  (характ.  D)	63,80,100
			3
	ДЭК-адаптер	20x90x3,5мм

В настоящее время в большинстве квартир стоят старые автоматы серии АЕ 1031, производимые в г. Андижан (Армения) и г.Тирасполь (Молдавия). Большинство подобных автоматов было установлено ещё в советские времена и в силу продолжительной эксплуатации пришло в негодность или представляет потенциальную угрозу возникновения пожара или короткого замыкания.

Ни у кого не возникает сомнений в необходимости их замены.

До недавнего времени существовала проблема установки однополюсных автоматов “ДЭК” на место старых автоматов серии АЕ 1031. Это требовало дополнительных усилий, как-то сверления дополнительных отверстий для установки DIN-рейки под автоматы “ДЭК”.

СЕЙЧАС ЭТА ПРОБЛЕМА РЕШЕНА: в настоящее время разработан специальный АДАПТЕР, позволяющий без проблем заменить старые «АЕшки» более новыми и совершенными автоматами компании “ДЭК” (см. рисунок).





Характеристики АДАПТЕРА:

·          Легкость и быстрота установки;

·          Установочные размеры адаптера совпадают с размерами автоматов серии АЕ 1031;

·          Для крепления можно использовать самонарезающие винты небольших размеров,

        в отличие от крепления АЕ 1031;

·          Нет необходимости сверлить дополнительные отверстия для установки.

… Поэтому нужно лишь снять старый автомат АЕ 1031

и на его место поставить автомат “ДЭК”





Количества, кратные упаковочным:

Тип	Индивидуальная упаковка  (коробка), штук	Групповая упаковка  (ящик), штук
ВА-101, 1п.	12	240
ВА-101, 2п.	6	120
ВА-101, 3п.	4	80
ВА-101, 4п.	3	60
ВА-201, 1п	12	180
ВА-201, 2п	6	54
ВА-201, 3п	4	36
ВА-201, 4п	3	27
УЗО 01, 2п	1	60
УЗО 01, 4п	1	30



Вся продукция, подлежащая обязательной сертификации, сертифицирована





г. Москва, ул. Иловайская, д.3, стр.2 Тел.: (495) 646-00-96

На главную

Используются технологии uCoz

Автоматический выключатель 40А, однополюсный, 10кА, тип B, SIEMENS, 5SY41406

Производитель:

EAN код:

4001869181257

Код заказа:

5SY4140-6

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты 10кА, 1-полюсный, 40А, тип B

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Технические характеристики (data sheet) автоматического выключателя 5SY4140-6

Габаритные размеры автоматического выключателя 5SY4140-6

Аналоги «5SY41406»

Артикул:

2CDS271001R0405

Производитель:

ABB

2935 руб/шт

Производитель:

SIEMENS

2173 руб/шт

Артикул:

2CDS271061R0405

Производитель:

ABB

3095 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

394 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

239 руб/шт

Производитель:

SIEMENS

561 руб/шт

Производитель:

SIEMENS

389 руб/шт

Устройство защитного отключения

Устройство электробезопасности, применяемое в бытовой электропроводке

Типичная розетка GFCI, найденная в Северной Америке

А устройство защитного отключения (УЗО), автоматический выключатель дифференциального тока (RCCB), или же прерыватель цепи замыкания на землю (GFCI) – это устройство, которое быстро ломает электрическая цепь чтобы предотвратить серьезный ущерб от продолжающегося поражение электрическим током. ^[1] В некоторых случаях травма может произойти, например, если человек упадет после удара током, или если человек коснется обоих проводников одновременно.^[2] чего не предотвратит УЗО.

Эти электропроводка устройства предназначены для быстрого и автоматического отключения цепи при обнаружении электрический ток не сбалансирован между питающим и обратным проводниками цепи. Любая разница между токами в этих проводниках указывает на ток утечки, который представляет опасность поражения электрическим током. Ток около 30мА (0,030 ампер) через человеческое тело потенциально достаточно, чтобы вызвать остановка сердца или серьезный вред, если он сохраняется более малой доли секунды. УЗО предназначены для отключения проводящих проводов («срабатывания») достаточно быстро, чтобы предотвратить серьезные травмы.

УЗО – это проверяемые и сбрасываемые устройства. Кнопка тестирования безопасно создает условия небольшой утечки, а кнопка сброса повторно подключает проводники после устранения неисправности. Некоторые УЗО отключают как находящийся под напряжением, так и обратный провод при неисправности (двухполюсный), в то время как однополюсный УЗО отключает только провод под напряжением. Если неисправность ушла из обратного провода »плавающий”или не в ожидаемом потенциал земли по любой причине, тогда однополюсное УЗО оставит этот провод все еще подключенным к цепи при обнаружении неисправности.

• Двухполюсное или двухполюсное устройство защитного отключения. Кнопка тестирования и переключатель подключения / отключения окрашены в синий цвет. Неисправность приведет к срабатыванию переключателя в нижнее (выключенное) положение, что в этом устройстве отключит оба проводника.

• Лог-лог-график влияния переменного тока я продолжительности Т переход от левой руки к ногам, как определено в публикации IEC 60479-1.^[3] AC-1: незаметный; AC-2: ощутимая, но без мышечной реакции; AC-3: сокращение мышц с обратимыми эффектами; AC-4: возможные необратимые эффекты; AC-4. 1: вероятность фибрилляции желудочков до 5%; AC-4.2: вероятность фибрилляции 5-50%; AC-4.3: вероятность фибрилляции более 50%

• 1: Электромагнит с вспомогательной электроникой
  2: Вторичная обмотка трансформатора тока
  3: сердечник трансформатора
  4: кнопка тестирования
  L: линейный провод
  N: нейтральный проводник

Назначение и работа

УЗО предназначены для отключения цепи при возникновении тока утечки.^[4] Обнаруживая небольшие токи утечки (обычно 5–30 мА) и отключая достаточно быстро (поражение электрическим током.^[5] Они являются неотъемлемой частью автоматического отключения питания (ADS), то есть для отключения при возникновении неисправности, а не полагаться на вмешательство человека, что является одним из основных принципов современной электротехнической практики.^[6]

Чтобы предотвратить поражение электрическим током, УЗО должны срабатывать в течение 25-40 миллисекунд с любыми токами утечки (через человека) более 30 мА, прежде чем поражение электрическим током может вызвать разрушение сердца. мерцание желудочков, наиболее частая причина смерти от поражения электрическим током. Напротив, обычные автоматические выключатели или предохранители отключайте цепь только при чрезмерном общем токе (который может в тысячи раз превышать ток утечки, на который реагирует УЗО). Небольшой ток утечки, например, через человека, может быть очень серьезной неисправностью, но, вероятно, не увеличит общий ток, достаточный для того, чтобы предохранитель или автоматический выключатель разорвал цепь, и, конечно же, не сделает это достаточно быстро, чтобы спасти жизнь.

УЗО работают, измеряя баланс токов между двумя проводниками с помощью дифференциального трансформатор тока. Это измеряет разницу между током, протекающим через живой проводник и это возвращение через нейтральный проводник. Если их сумма не равна нулю, происходит утечка тока в другое место (на землю / землю или в другую цепь), и устройство размыкает свои контакты. Для работы не требуется ток короткого замыкания для возврата через заземляющий провод в установке; отключение будет работать так же хорошо, если обратный путь проходит через водопровод, контакт с землей или любой другой путь тока. Таким образом, автоматическое отключение и мера защиты от ударов по-прежнему обеспечивается, даже если заземляющая проводка установки повреждена или неполная.

Для УЗО, используемого с трехфазное питаниевсе три токоведущих проводника и нейтраль (если имеется) должны проходить через трансформатор тока.

Заявление

Электрические вилки со встроенным УЗО иногда устанавливаются на приборах, которые могут быть сочтены представляющими особую угрозу безопасности, например на длинных удлинителях, которые можно использовать на открытом воздухе, или на садовом оборудовании или фенах, которые можно использовать рядом с ванной или раковиной. Иногда может использоваться линейное УЗО для выполнения той же функции, что и УЗО в вилке. При установке УЗО в удлинительный провод обеспечивается защита любой используемой розетки, даже если в здании есть старая проводка, например ручка и трубка, или проводка без заземляющего провода.

В Северной Америке розетки GFI могут использоваться в тех случаях, когда нет заземляющего провода, но они должны быть помечены как «незаземленные». Незаземленная розетка GFI сработает с помощью встроенной кнопки «test», но не сработает с помощью тестовой вилки GFI, потому что вилка проверяет, пропуская небольшой ток от линии к несуществующей земле.

В Европе УЗО могут поместиться на одном DIN-рейка как автоматические выключатели; однако сборные шины в потребительские единицы и распределительные щиты может затруднить их использование таким образом.

Электрические розетки с включенными УЗО становятся все более распространенными.

RCBO

Чистое УЗО обнаружит дисбаланс токов питающего и обратного проводов цепи. Но он не может защитить от перегрузки или короткое замыкание как предохранитель или автоматический выключатель (MCB) (за исключением особого случая короткого замыкания на землю, а не на нейтраль).

Однако УЗО и MCB часто интегрируются в одно и то же устройство, что позволяет обнаруживать как дисбаланс питания, так и ток перегрузки. Такое устройство называется

• RCBO (для выключателя дифференциального тока с максимальной токовой защитой) в Европе;
• GFCI (прерыватель цепи замыкания на землю) в США и Канаде; и
• Выключатель безопасности или УЗО в Австралии.

Распространенный термин «аварийный выключатель» может вводить в заблуждение. Несмотря на то, что УЗО жизненно важно для электробезопасности, оно не может (как отмечалось выше) защитить от всех поражений электрическим током при переходе от активной фазы к нейтрали. «Выключатель безопасности» может создавать впечатление общий защита, которую он не дает.

Типовой дизайн

Внутренний механизм УЗО

Открытый 3-х фазный УЗО

На схеме изображен внутренний механизм устройства защитного отключения (УЗО). Устройство предназначено для подключения к шнуру питания устройства. Он рассчитан на максимальный ток 13 А и рассчитан на срабатывание при токе утечки 30 мА. Это активное УЗО; то есть он электрически фиксируется и, следовательно, срабатывает при сбое питания, что является полезной функцией для оборудования, которое может быть опасным при неожиданном повторном включении питания. Некоторые ранние УЗО были полностью электромеханическими и полагались на точно сбалансированные подпружиненные центральные механизмы, приводимые в действие непосредственно от трансформатора тока. Поскольку их сложно изготовить с требуемой точностью и они склонны к дрейфу чувствительности как из-за износа шарнира, так и из-за высыхания смазки, тип с электронным усилением и более прочным соленоид части, как показано на рисунке, теперь доминируют.

Во внутреннем механизме УЗО входящее питание и нейтральный проводники подключены к клеммам в (1), а отходящие провода нагрузки подключены к клеммам в (2). Заземляющий провод (не показан) непрерывно подключен от источника питания к нагрузке. При нажатии кнопки сброса (3) контакты ((4) и еще один, спрятанный за (5)) закрываются, пропуская ток. Соленоид (5) удерживает контакты замкнутыми при отпускании кнопки сброса.

Сенсорная катушка (6) представляет собой трансформатор дифференциального тока который окружает (но не имеет электрического соединения) токоведущий и нейтральный проводники. В нормальном режиме работы весь ток по токоведущему проводнику возвращается вверх по нейтральному проводнику. Следовательно, токи в двух проводниках равны и противоположны и нейтрализуют друг друга.

Любое замыкание на землю (например, вызванное прикосновением человека к компоненту, находящемуся под напряжением в подключенном приборе) приводит к тому, что часть тока принимает другой обратный путь, что означает дисбаланс (разницу) в токе в двух проводниках ( однофазный случай) или, в более общем смысле, ненулевая сумма токов из числа различных проводников (например, трех фазных проводов и одного нейтрального проводника).

Эта разница вызывает ток в измерительной катушке (6), который улавливается схемой считывания (7). Затем схема считывания снимает питание с соленоида (5), и контакты (4) разъединяются пружиной, отключая подачу электроэнергии к прибору.

Кнопка тестирования (8) позволяет проверить правильность работы устройства, пропустив небольшой ток через оранжевый тестовый провод (9). Это имитирует неисправность, создавая дисбаланс в измерительной катушке. Если при нажатии этой кнопки УЗО не срабатывает, то устройство необходимо заменить.

УЗО с дополнительной схемой защиты от перегрузки по току (автоматический выключатель RCBO или GFCI)

Пример АВДТ на рейке

Защита от остаточного тока и сверхтока может быть объединена в одном устройстве для установки в сервисную панель; это устройство известно как прерыватель цепи GFCI (прерыватель цепи замыкания на землю) в США и Канаде и как прерыватель цепи остаточного тока с защитой от сверхтока в Европе. По сути, они представляют собой комбинацию УЗО и MCB.^{[нужна цитата]} В США выключатели GFCI дороже, чем выходы без GFCI.^{[нужна цитата]}

Помимо того, что требуются входы и выходы под напряжением и нейтраль (или полностью трехфазные), многие устройства GFCI / RCBO требуют подключения функционального заземления (FE). Это обеспечивает как устойчивость к электромагнитным помехам, так и надежную работу устройства, если соединение нейтрали со стороны входа потеряно, но остаются под напряжением и заземлением.

Из-за недостатка места во многих устройствах, особенно в формате DIN-рейки, используются плоские выводы, а не винтовые клеммы, особенно для нейтрального входа и соединений FE. Кроме того, из-за небольшого форм-фактора выходные кабели некоторых моделей (Eaton / MEM) используются для формирования первичной обмотки части УЗО, а кабели исходящей цепи должны проходить через клеммный туннель специального размера с трансформатором тока. часть вокруг него. Это может привести к неверным результатам срабатывания срабатывания при проверке измерительными щупами от головок винтов клемм, а не от окончательной проводки схемы.

Когда одно УЗО питает другое, как правило, нет необходимости, если они подключены правильно. Единственное исключение – случай Система заземления ТТ, где сопротивление контура заземления может быть высоким, что означает, что замыкание на землю может не вызвать достаточный ток для отключения обычного автоматического выключателя или предохранителя. В этом случае устанавливается специальное УЗО с выдержкой времени 100 мА (или больше) с выдержкой времени, охватывающее всю установку, а затем более чувствительные УЗО должны быть установлены после него для розеток и других цепей, которые считаются опасными.

УЗО с дополнительной схемой защиты от дугового замыкания

В дополнение к прерывателям цепи замыкания на землю (GFCI), прерыватели дугового замыкания (AFCI) не менее важны, поскольку они предлагают дополнительную защиту от потенциально опасных дуговые замыкания в результате повреждения разветвленной проводки, а также удлинения ветвей, например, приборов и комплектов шнуров. Обнаруживая опасные дуговые замыкания и реагируя отключением питания, AFCI помогают снизить вероятность того, что электрическая система дома станет источником возгорания пожара. Двухфункциональные устройства AFCI / GFCI предлагают как электрическую защиту от возгорания, так и защиту от поражения электрическим током в одном устройстве, что делает их решением для многих комнат в доме, особенно при замене существующей стандартной розетки или существующей незаземленной розетки.

Общие черты и вариации

Различия в действиях по отключению

Существуют существенные различия в том, как блок УЗО будет отключать питание от цепи или прибора.

Существуют четыре ситуации, в которых используются различные типы УЗО:

1. На уровне распределения электроэнергии потребителя, обычно в сочетании с самовосстанавливающимся автоматическим выключателем RCBO;
2. Встроен в розетку;
3. Вставлен в розетку, которая может быть частью удлинительного кабеля питания; и
4. Встроен в шнур переносного устройства, например, предназначенного для использования на открытом воздухе или во влажных помещениях.

Первые три из этих ситуаций в значительной степени относятся к использованию в качестве части системы распределения энергии и почти всегда относятся к «пассивной» или «фиксированной» разновидности, тогда как четвертая относится исключительно к конкретным приборам и всегда относится к «активным». или разновидность «без защелкивания». «Активный» означает предотвращение любой «повторной активации» источника питания после любого непреднамеренного отключения электроэнергии, как только электроснабжение восстанавливается; «защелка» относится к «переключателю» внутри блока, в котором находится УЗО, который остается установленным после любой формы отключения электроэнергии, но должен быть сброшен вручную после обнаружения состояния ошибки.

В четвертой ситуации было бы крайне нежелательно и, вероятно, очень небезопасно, чтобы подключенное устройство автоматически возобновляло работу после отключения питания без присутствия оператора, поскольку такое ручное повторное включение устройства необходимо.

Разница между режимами работы по существу двух различных типов функций УЗО заключается в том, что для работы в целях распределения мощности требуется, чтобы внутренняя защелка оставалась установленной внутри УЗО после любой формы отключения питания, вызванной либо отключением питания пользователем, либо отключением питания. или после отключения электроэнергии; такие устройства особенно применимы для подключений к холодильникам и морозильникам.

Ситуация два в основном устанавливается так же, как описано выше, но есть некоторые УЗО для настенных розеток, подходящие для четвертой ситуации, часто с помощью переключателя на лицевой панели.

УЗО для первой и третьей ситуации обычно рассчитаны на 30 мА и 40 мс. Для четвертой ситуации, как правило, существует более широкий выбор доступных номиналов – обычно все ниже, чем в других формах, но более низкие значения часто приводят к более неприятным отключениям. Иногда пользователи применяют защиту в дополнение к одной из других форм, когда они хотят перекрыть защиту с более низким рейтингом. Было бы разумно иметь в наличии УЗО типа 4, поскольку соединения, выполненные в условиях повышенной влажности или с использованием длинных силовых кабелей, более склонны к срабатыванию при использовании любого из более низких номиналов УЗО; доступны номиналы до 10 мА.

Количество полюсов и терминология полюсов

Количество полюсов представляет собой количество проводников, которые прерываются при возникновении неисправности. УЗО, используемые в однофазных источниках переменного тока (два пути тока), например, в бытовой электросети, обычно имеют одно- или двухполюсные конструкции, также известные как Один- и двухполюсный. Однополюсное УЗО отключает только провод под напряжением, а двухполюсное УЗО отключает как находящиеся под напряжением, так и обратные проводники. (В однополюсном УЗО обратный провод обычно предполагается на потенциал земли всегда и поэтому безопасен сам по себе).

УЗО с тремя или более полюсами могут использоваться в источниках трехфазного переменного тока (три пути тока) или также для отключения заземляющего проводника, с четырехполюсными УЗО, используемыми для прерывания трехфазного и нейтрального питания. Специально разработанные УЗО также могут использоваться с системами распределения питания переменного и постоянного тока.

Следующие термины иногда используются для описания способа подключения и отключения проводников с помощью УЗО:

• Однополюсный или однополюсный – УЗО отключает только провод под напряжением.
• Двухполюсный или двухполюсный – УЗО отключит как находящийся под напряжением, так и обратный провод.
• 1 + N и 1P + N – нестандартные термины, используемые в контексте RCBO, иногда по-разному разными производителями. Обычно эти термины могут означать, что обратный (нейтральный) провод является только изолирующим полюсом, без защитного элемента (незащищенная, но переключаемая нейтраль), что АВДТ обеспечивает проводящий путь и соединители для обратного (нейтрального) проводника, но этот путь остается бесперебойная работа при возникновении неисправности (иногда называемая «сплошная нейтраль»),^[7] или что оба проводника отключены из-за некоторых неисправностей (например, утечки, обнаруженной УЗО), но только один провод отключен из-за других неисправностей (например, перегрузки). ^[8]

Чувствительность

Чувствительность УЗО выражается как номинальный остаточный рабочий ток, указанный я_Δn. Предпочтительные значения были определены МЭК, что позволяет разделить УЗО на три группы в соответствии с их я_Δn ценить:

• высокая чувствительность (HS): 5 ** – 10-30 мА (для защиты от прямого контакта или травм),
• средняя чувствительность (МС): 100 – 300 – 500 – 1000 мА (для противопожарной защиты),
• низкая чувствительность (LS): 3 – 10 – 30 А (обычно для защиты машины).

Чувствительность 5 мА типична для розеток GFCI.

Время перерыва (скорость отклика)

Есть две группы устройств. грамм (общее использование) мгновенный УЗО не имеют преднамеренной задержки по времени. Они никогда не должны отключаться при половине номинального тока, но должны отключаться в течение 200 миллисекунд для номинального тока и в течение 40 миллисекунд при пятикратном номинальном токе. S (выборочно) или Т (с временной задержкой) УЗО имеют короткую временную задержку. Они обычно используются в начале установки для противопожарной защиты, чтобы отличить грамм устройства на нагрузках и в цепях, содержащих ограничители перенапряжения. Они не должны срабатывать при половине номинального тока. Они обеспечивают задержку отключения не менее 130 миллисекунд при номинальном токе, 60 миллисекунд при двойном номинальном токе и 50 миллисекундах при пятикратном номинальном токе. Максимальное время отключения составляет 500 мс при номинальном токе, 200 мс при удвоенном номинальном и 150 мс при пятикратном номинальном.

Доступны программируемые реле замыкания на землю, позволяющие скоординировать установку и минимизировать отключение. Например, в системе распределения питания может быть устройство 300 мА, 300 мс на служебном входе в здание, питающее несколько 100 мА. S типа на каждой дополнительной плате и 30 мА грамм тип для каждой конечной схемы. Таким образом, отказ устройства в обнаружении неисправности в конечном итоге будет устранен устройством более высокого уровня за счет прерывания большего количества цепей.

Тип или режим (обнаружены типы проблем с утечкой тока)

Стандарт IEC 60755 (Общие требования к устройствам защиты от остаточного тока) определяет три типа УЗО в зависимости от формы волны и частоты тока короткого замыкания.

• Тип УЗО переменного тока срабатывает по синусоидальному остаточному току.
• УЗО типа A также реагируют на пульсирующий или непрерывный постоянный ток любой полярности.
• УЗО типа B также реагируют на установившийся постоянный ток и ток более высокой частоты или на комбинации переменного и постоянного тока, которые могут быть обнаружены в однофазных или многофазных выпрямительных схемах, таких как все импульсные источники питания, используемые дома, или, например, стиральные машины и др., оснащенные двигателями постоянного тока.

Справочник BEAMA RCD – Руководство по выбору и применению УЗО резюмирует это следующим образом:^[9]

• Тип УЗО переменного тока срабатывает по переменному синусоидальному остаточному току, внезапно приложенному или плавно возрастающему.
• УЗО типа A срабатывают по переменному синусоидальному остаточному току и по остаточному пульсирующему постоянному току, внезапно приложенному или плавно возрастающему.
• УЗО типа F срабатывают в тех же условиях, что и тип A, и дополнительно:
  • для составных остаточных токов, внезапно возникающих или медленно возрастающих, предназначенных для цепи, питаемой между фазой и нейтралью или фазой и заземленным средним проводником;
  • для остаточных пульсирующих постоянных токов, накладываемых на плавный постоянный ток.
• УЗО типа B срабатывают в тех же условиях, что и тип F, и дополнительно:
  • для остаточных синусоидальных переменных токов до 1 кГц;
  • для остаточных переменных токов, накладываемых на плавный постоянный ток;
  • для остаточных пульсирующих постоянных токов, накладываемых на плавный постоянный ток;
  • для остаточного пульсирующего выпрямленного постоянного тока, возникающего из двух или более фаз;
  • для остаточных плавных постоянных токов, независимо от полярности, внезапно возникающих или медленно возрастающих.

и отмечает, что эти обозначения были введены, потому что некоторые конструкции типа A и AC RCD могут быть отключены, если присутствует постоянный ток, который насыщает сердечник детектора.

Сопротивление импульсному току

Импульсный ток относится к пиковому току, который УЗО должно выдерживать с помощью испытательного импульса с заданными характеристиками. Стандарты IEC 61008 и IEC 61009 требуют, чтобы УЗО выдерживали импульс «кольцевой волны» 200 А. Стандарты также требуют, чтобы УЗО, классифицированные как «селективные», выдерживали импульсный импульсный ток заданной формы 3000 А.

Проверка правильности работы

Кнопка тестирования

УЗО можно проверять с помощью встроенной кнопки тестирования для регулярного подтверждения работоспособности. УЗО могут работать некорректно при неправильном подключении, поэтому они обычно проверяются установщиком для проверки правильности работы. Использование многофункционального тестера в ЕС или соленоид вольтметр в США. Это вводит контролируемый ток короткого замыкания от живого до земли и измеряет время срабатывания УЗО. Это проверяет работоспособность устройства и позволяет проверить проводку к УЗО. Такой тест можно проводить при установке устройства и на любом выходе «ниже по потоку». (Точки добычи нет защищен.) Чтобы избежать ненужного отключения, только одно УЗО должно быть установлено в любой цепи (за исключением проводных УЗО, таких как мелкая бытовая техника для ванной комнаты).

Ограничения

Автоматический выключатель остаточного тока не может полностью исключить риск поражения электрическим током или возгорания. В частности, одно только УЗО не обнаруживает условий перегрузки, коротких замыканий между фазой и нейтралью, межфазных коротких замыканий (см. трехфазная электроэнергия) или потеря PEN-проводника в системах TN-C. Защита от сверхтока (предохранители или же Автоматические выключатели) должно быть предоставлено. Автоматические выключатели, сочетающие функции УЗО с защитой от перегрузки по току, реагируют на оба типа повреждений. Они известны как АВДТ и доступны в 2-, 3- и 4-полюсных конфигурациях. АВДТ обычно имеют отдельные цепи для обнаружения дисбаланса тока и тока перегрузки, но используют общий механизм прерывания.

УЗО помогает защитить от поражения электрическим током, когда через человека протекает ток от фазы (фаза / линия / горячая) к земле. Он не может защитить от поражения электрическим током, когда ток проходит через человека от фазы к нейтрали или от фазы к фазе, например, когда палец касается как активных, так и нейтральных контактов в осветительной арматуре; устройство не может отличить ток, протекающий через намеченную нагрузку, от потока через человека, хотя УЗО все равно может сработать, если человек находится в контакте с землей (землей), поскольку некоторый ток все еще может проходить через палец и тело человека на землю .

Целые установки на одном УЗО, что часто встречается в старых установках в Великобритании, подвержены «неприятным» отключениям, которые могут вызвать вторичные проблемы безопасности, связанные с потерей освещения и размораживанием продуктов. Часто отключения вызваны ухудшением изоляции нагревательных элементов, таких как водонагреватели, элементы кухонной плиты или кольца. Хотя это считается неприятностью, неисправность связана с изношенным элементом, а не с УЗО: замена неисправного элемента решит проблему, а замена УЗО – нет.

В случае УЗО, которым требуется источник питания, может возникнуть опасное состояние, если нейтральный провод оборван или отключен на стороне питания УЗО, в то время как соответствующий провод под напряжением остается непрерывным. Цепи отключения требуется питание для работы, и она не срабатывает при отключении питания. Подключенное оборудование не будет работать без нейтрали, но УЗО не может защитить людей от контакта с проводом под напряжением. По этой причине автоматические выключатели должны быть установлены таким образом, чтобы гарантировать, что нейтральный провод не может быть отключен, если одновременно с этим не будет отключен провод под напряжением. Если необходимо отключить нейтральный провод, следует использовать двухполюсные выключатели (или четырехполюсные для трехфазных). Чтобы обеспечить некоторую защиту с обрывом нейтрали, некоторые УЗО и АВДТ оснащены вспомогательным соединительным проводом, который должен быть подключен к шине заземления распределительного щита. Это либо позволяет устройству обнаруживать отсутствие нейтрали источника питания, что вызывает отключение устройства, либо обеспечивает альтернативный путь питания для схемы отключения, позволяя ему продолжать нормально функционировать при отсутствии нейтрали питания.

В связи с этим однополюсное УЗО / АВДТ отключает только провод под напряжением, а двухполюсное устройство отключает как находящиеся под напряжением, так и обратные проводники. Обычно это стандартная и безопасная практика, поскольку обратный провод в любом случае удерживается под потенциалом земли. Однако из-за своей конструкции однополюсное УЗО не будет изолировать или отключать все соответствующие провода в некоторых необычных ситуациях, например, когда обратный проводник не удерживается, как ожидалось, на потенциале земли или когда происходит утечка тока между обратный и заземляющий проводники. В этих случаях двухполюсное УЗО обеспечивает защиту, так как обратный провод также будет отключен.

История и номенклатура

Первая в мире высокочувствительная система защиты от утечки на землю (т. Е. Система, способная защитить людей от опасностей прямого контакта между токоведущим проводом и землей) представляла собой разработанную систему балансировки сердечника магнитного усилителя второй гармоники, известную как magamp. в Южная Африка к Анри Рубин. Опасность поражения электрическим током вызывала большую озабоченность в Южной Африке. золотые прииски, и Рубин, инженер компании C.J. Fuchs Electrical Industries из Альбертона Йоханнесбурга, первоначально разработал систему с холодным катодом в 1955 году, которая работала при 525 В и имела чувствительность срабатывания 250 мА. До этого системы защиты от утечки на землю баланса активной зоны работали при чувствительности около 10 А.

Система с холодным катодом была установлена ​​на нескольких золотых приисках и надежно работала. Однако Рубин начал работать над совершенно новой системой со значительно улучшенной чувствительностью, и к началу 1956 года он создал прототип системы балансировки сердечника на основе магнитного усилителя второй гармоники (Патент Южной Африки № 2268/56 и Патент Австралии № 218360). ). Прототип Magamp был рассчитан на 220 В, 60 А и имел внутренне регулируемую чувствительность срабатывания 12,5–17,5 мА. Очень быстрое время срабатывания было достигнуто за счет новой конструкции, и это в сочетании с высокой чувствительностью находилось в пределах безопасного временного диапазона для фибрилляции желудочков, определяемого Чарльз Далзил из Калифорнийский университет в Беркли, США, которые оценили опасность поражения людей электрическим током. Эта система и связанный с ней автоматический выключатель включают защиту от перегрузки по току и короткого замыкания. Кроме того, первоначальный прототип мог срабатывать с более низкой чувствительностью при обрыве нейтрали, таким образом защищая от важной причины электрического пожара.

После случайного поражения электрическим током женщины в результате бытового несчастного случая в деревне золотодобывающих предприятий Стилфонтейн недалеко от Йоханнесбург, несколько сотен F.W.J. В домах шахтерского поселка в 1957 и 1958 годах были установлены устройства защиты от утечки тока на землю на 20 мА magamp. F.W.J. Компания Electrical Industries, которая позже сменила название на FW Electrical Industries, продолжала производить однофазные и трехфазные блоки питания на 20 мА.

В то время, когда он работал над магампером, Рубин также рассматривал возможность использования транзисторы в этом заявлении, но пришел к выводу, что ранние транзисторы, доступные тогда, были слишком ненадежными. Однако с появлением улучшенных транзисторов компания, на которую он работал, и другие компании позже выпустили транзисторные версии защиты от утечки на землю.

В 1961 году Далзил, работая с Rucker Manufacturing Co., разработал транзисторное устройство для защиты от утечки на землю, которое стало известно как прерыватель цепи замыкания на землю (GFCI), иногда сокращенно сокращенно до прерывателя замыкания на землю (GFI). Это название высокочувствительной защиты от утечки на землю до сих пор широко используется в США.^{[10][11][12][13][14]}

В начале 1970-х годов большинство североамериканских устройств GFCI были автоматическими выключателями. Устройства GFCI, встроенные в розетку, стали обычным явлением с 1980-х годов. Тип выключателя, устанавливаемый в распределительный щит, пострадали в результате случайных отключений, в основном из-за плохой или ненадежной изоляции проводки. Часто случались ложные срабатывания, когда проблемы с изоляцией усугублялись большой протяженностью цепи. По длине изоляции проводников протекал такой ток, что прерыватель мог сработать при малейшем увеличении дисбаланса тока. Переход к защите на основе розеток на установках в Северной Америке сократил количество случайных отключений и обеспечил очевидную проверку того, что влажные зоны находятся под электрический код-требуется охрана. В европейских установках по-прежнему используются в основном УЗО, установленные на распределительном щите, что обеспечивает защиту в случае повреждения стационарной проводки; В Европе УЗО на базе розеток в основном используются для дооснащения.

Регулирование и принятие

Правила сильно различаются от страны к стране. В большинстве стран не все электрические цепи в доме защищены УЗО. Если для всей электроустановки установлено одно УЗО, любая неисправность может привести к отключению питания в помещении.

Аргентина

В Аргентине устройства защитного отключения требовались в частных домах с момента публикации AEA 90364-7-771.

Австралия

В Австралии устройства защитного отключения являются обязательными в силовых цепях с 1991 года и в легких цепях с 2000 года.^[15]На бытовую установку требуется минимум два УЗО. Все розетки и цепи освещения должны быть распределены по цепям УЗО. К одному УЗО могут быть подключены не более трех подсхем.

Австрия

В Австрии устройства защитного отключения регулируются нормой ÖVE E8001-1 / A1: 2013-11-01 (последняя редакция). В частных домах он используется с 1980 года. Максимальное время активации не должно превышать 0,4 секунды. Его необходимо устанавливать во всех цепях с вилками питания с максимальным током утечки 30 мА и максимальным номинальным током 16 А.^[16]

Дополнительные требования предъявляются к цепям во влажных помещениях, на строительных площадках и коммерческих зданиях.

Бельгия

Бельгийские бытовые установки должны быть оснащены устройством защитного отключения 300 мА, которое защищает все цепи. Кроме того, требуется по крайней мере одно устройство остаточного тока 30 мА, которое защищает все цепи в «влажных помещениях» (например, в ванной, кухне), а также цепи, питающие некоторые «влажные» приборы (стиральная машина, сушильная машина, посудомоечная машина). Электрические полы с подогревом должны быть защищены УЗО на 100 мА. Эти УЗО должны быть типа А.

Бразилия

Начиная с NBR 5410 (1997) устройства защитного отключения и заземления необходимы для нового строительства или ремонта во влажных помещениях, на открытых площадках, внутренних розетках, используемых для внешних устройств, или в областях, где вода более вероятна, например, в ванных комнатах и ​​кухнях.^[17]

Дания

В Дании требуются УЗО на 30 мА во всех цепях, рассчитанных на ток менее 20 А (цепи с более высоким номиналом в основном используются для распределения). УЗО стали обязательными в 1975 году для новостроек, а затем для всех зданий в 2008 году.

Финляндия

В Финляндии устройства защитного отключения являются обязательными в ванных комнатах и ​​в цепях питания вне помещений с 1995 г., в цепях питания внутри помещений с 2008 г. и в цепях освещения с 2017 г. Существуют некоторые исключения, например холодильное оборудование. УЗО типа AC не допускаются в соответствии со статьей 531.3.3 в SFS6000.

Франция

Согласно нормативам NF C15-100 (1911 -> 2002), общее УЗО, не превышающее 100–300 мА в верхней части установки. Кроме того, в помещениях, где есть вода, мощное или подходящее оборудование (ванные комнаты, кухня, компьютеры и т. Д.), Каждая вилка должна быть защищена с помощью УЗО, не превышающего 30 мА. Тип УЗО (A, AC, F) зависит от типа подключаемого оборудования и максимальной мощности вилки. Минимальные расстояния между электрическими устройствами и водой или полом описаны и являются обязательными.

Германия

С 1 мая 1984 года УЗО обязательны для всех номеров с ванной или душем. С июня 2007 года в Германии требуется использование УЗО с током отключения не более 30 мА на розетках с номиналом до 32 А, которые предназначены для общего использования. (DIN VDE 0100-410 № 411.3.3). С 1987 года запрещено использовать УЗО типа “AC” для защиты людей от поражения электрическим током. Они должны быть типа “A” или типа “B”.

Индия

В соответствии с Правилом 36 Правил об электроэнергии 1990 г.

a) В местах массового развлечения защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 10 мА.

b) Для мест, где пол может быть влажным или где стена или ограждение имеют низкое электрическое сопротивление, защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 10 мА.

c) Для установки, где вероятно использование переносного оборудования, аппарата или прибора, защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 30 мА.

d) Для установки, отличной от установки в пунктах (a), (b) и (c), защита от тока утечки на землю должна быть обеспечена устройством защитного отключения с чувствительностью не более 100 мА.

Италия

Итальянский закон (№ 46 от марта 1990 г.) предписывает УЗО с остаточным током не более 30 мА (неофициально называемые «salvavita» – спасатель жизни, после раннего BTicino модели или дифференциальный автоматический выключатель для режима работы) для всех бытовых установок для защиты всех линий. Недавно в закон были внесены изменения, предусматривающие наличие как минимум двух отдельных УЗО для отдельных внутренних цепей. Защита от короткого замыкания и перегрузки является обязательной с 1968 года.

Малайзия

В последнем руководстве по электромонтажу в жилых домах (2008 г.)^[18] вся бытовая электропроводка должна быть защищена устройством защитного отключения с чувствительностью не более 100 мА. Кроме того, все розетки питания должны быть защищены устройством защитного отключения с чувствительностью не более 30 мА, а все оборудование во влажных местах (водонагреватель, водяной насос) должно быть защищено устройством защитного отключения с чувствительностью не более 10 мА.

Новая Зеландия

С января 2003 года все новые цепи, идущие от распределительного щита, питающего освещение или розетки (точки питания) в жилых домах, должны иметь защиту УЗО. Для жилых помещений (таких как пансионаты, больницы, гостиницы и мотели) также потребуется защита от УЗО для всех новых цепей, исходящих от розеток электросети распределительного щита. Эти УЗО обычно располагаются на распределительном щите. Они обеспечат защиту всей электропроводки и приборов, подключенных к новым цепям.^[19]

Северная Америка

Розетка Leviton GFCI “Decora” на кухне в Северной Америке. Согласно местным правилам электроснабжения, в домах требуются защищенные от несанкционированного доступа розетки, а для розетки в пределах 1 метра от раковины требуется GFCI. Т-образный паз указывает на то, что это устройство рассчитано на 20 А и может подключаться к вилке NEMA 5-15 или NEMA 5-20, хотя последний тип редко встречается в бытовой технике.

В Северной Америке розетки, расположенные в местах, где есть легкий путь к заземлению, например, во влажных помещениях и комнатах с открытым бетонным полом, должны быть защищены GFCI. Соединенные штаты Национальный электротехнический кодекс требует, чтобы устройства в определенных местах были защищены GFCI с 1960-х годов. Начиная с освещения подводных бассейнов (1968 г.), в последующих изданиях кодекса области, требующие включения в GFCI, были расширены: строительные площадки (1974 г.), ванные комнаты и открытые площадки (1975 г.), гаражи (1978 г.), зоны возле гидромассажных ванн или спа. (1981), ванные комнаты в отелях (1984), розетки на кухонных стойках (1987), подвальные помещения и недостроенные подвалы (1990), возле раковин в барах (1993), возле раковин для стирки (2005)^[20] и в прачечных (2014).^[21]

GFCI обычно доступны как неотъемлемая часть розетки или автоматического выключателя, установленного в распределительном щите. Розетки GFCI неизменно имеют прямоугольные поверхности и подходят для так называемых лицевых панелей Decora, и могут быть смешаны с обычными розетками или выключателями в многоярусной коробке со стандартными крышками. Как в Канаде, так и в США старые двухпроводные, незаземленные NEMA 1 розетки можно заменить на NEMA 5 розетки, защищенные GFCI (встроенным в розетку или с соответствующим автоматическим выключателем) вместо замены всей цепи заземляющим проводом. В таких случаях розетки должны иметь маркировку «без заземления оборудования» и «с защитой GFCI»; Производители GFCI обычно предоставляют теги для соответствующего описания установки.

Сертифицированы GFCI для защиты от поражения электрическим током при токе 5 мА в течение 25 мс. Устройство GFCI, которое защищает оборудование (не людей), может отключаться от тока до 30 мА; это известно как Устройство защиты оборудования (EPD). УЗО с токами отключения до 500 мА иногда используются в средах (например, в вычислительных центрах), где более низкий порог несет неприемлемый риск случайных отключений. Эти сильноточные УЗО служат для защиты оборудования и огня, а не для защиты от поражения электрическим током.

В Соединенных Штатах Американский совет по лодкам и яхтам требуются как GFCI для выходных отверстий, так и прерыватели цепи утечки оборудования (ELCI) для всей лодки. Разница в том, что GFCI срабатывают при токе 5 мА, тогда как ELCI срабатывают при 30 мА через 100 мс. Большие значения предназначены для обеспечения защиты и минимизации ложных срабатываний.^[22]

Норвегия

В Норвегии он требуется во всех новых домах с 2002 г. и во всех новых розетках с 2006 г. Это относится к розеткам на 32 А и ниже. УЗО должно сработать максимум через 0,4 секунды для цепей 230 В или через 0,2 секунды для цепей 400 В.

Южная Африка

В Южной Африке с октября 1974 г. было введено обязательное использование устройств защиты от утечки на землю в жилых помещениях (например, в домах, квартирах, гостиницах и т. Д.), А в 1975 и 1976 гг.^[23]Устройства необходимо устанавливать в новых помещениях и при проведении ремонтных работ. Защита требуется для электрических розеток и освещения, за исключением аварийного освещения, которое не должно прерываться. Стандартное устройство, используемое в Южной Африке, действительно является гибридом ELPD и RCCB.^[24]

Тайвань

Тайвань требует, чтобы розетки в туалетных комнатах, на балконах и на кухне располагались на расстоянии не более 1,8 метра от раковины с использованием автоматических выключателей утечки на землю.^{[нужна цитата]}. Это требование также применяется к контурам водонагревателей в туалетных комнатах и ​​контурам, включающим устройства в воде, светильники на металлических каркасах, общественные питьевые фонтанчики и так далее. В принципе, ELCB следует устанавливать в ответвленных цепях с током отключения не более 30 мА в течение 0,1 секунды в соответствии с законодательством Тайваня.^{[нужна цитата]}

индюк

Турция требует использования УЗО с током не более 30 мА и 300 мА во всех новых домах с 2004 года. Это правило было введено в RG-16/06 / 2004-25494.^[25]

объединенное Королевство

Предыдущие выпуски Нормы электропроводки IEE требовалось использовать УЗО для розеток, которые могли использоваться уличными приборами. Обычная практика в бытовых установках заключалась в использовании одного УЗО для покрытия всех цепей, требующих защиты УЗО (обычно розеток и душевых), но чтобы некоторые цепи (как правило, освещение) не были защищены УЗО.^[26] Это было сделано во избежание потенциально опасной потери освещения в случае срабатывания УЗО. Меры защиты для других цепей были разными. Для реализации такой схемы обычно устанавливали потребительская единица включение УЗО в так называемой конфигурации с разделенной нагрузкой, когда одна группа автоматических выключателей получает питание непосредственно от главного выключателя (или УЗО с выдержкой времени в случае ТТ земля), а вторая группа цепей запитана через УЗО. Эта схема имела общепризнанные проблемы, заключающиеся в том, что кумулятивные токи утечки на землю при нормальной работе многих элементов оборудования могли вызвать ложное срабатывание УЗО, и что отключение УЗО отключило бы питание от всех защищенных цепей.

Текущая редакция (18) правил требует, чтобы все розетки в большинстве установок имели защиту УЗО, хотя есть исключения. Незащищенные кабели, проложенные в стенах, также должны быть защищены УЗО (опять же с некоторыми особыми исключениями). Обеспечение защиты УЗО для цепей, присутствующих в ванных и душевых, снижает потребность в дополнительных соединениях в этих местах. Для защиты установки могут использоваться два УЗО, при этом освещение и силовые цепи наверху и внизу распределены по обоим УЗО. Когда срабатывает одно УЗО, питание сохраняется как минимум в одной цепи освещения и питания. Другие меры, такие как использование RCBO, могут использоваться для соблюдения правил. Новые требования к УЗО не влияют на большинство существующих установок, если только они не будут перемонтированы, заменен распределительный щит, установлена ​​новая цепь или внесены изменения, такие как дополнительные розетки или новые кабели, проложенные в стенах.

УЗО, используемые для защиты от ударов, должны быть «немедленного» типа срабатывания (без выдержки времени) и иметь чувствительность по остаточному току не более 30 мА. «Что такое УЗО и как оно работает? – УЗО и правила электропроводки Великобритании». Мир потребительских единиц. Получено 2017-12-23.

внешняя ссылка

Что будет если перепутать фазу и ноль при подключении

Питание к электроприборам в однофазной сети 220В подаётся по двум проводам – нулевому и фазному. В одних случаях необходимо соблюдать порядок подключения, в других это не имеет значения.

В этой статье рассказывается, что будет, если перепутать фазу и ноль при подключении различных устройств.

Где указывается порядок подключения

На различных форумах встречаются мнения, что ноль и фазу допускается подключать только определённым образом, на что указывают соответствующие нормативные документы. Это не совсем так.

Согласно стандарту, применяемому в России и странах СНГ, используются неполяризованные розетки и вилки, на корпусе которых отсутствует соответствующая маркировка, а для большинства бытовых электроприборов порядок подключения не имеет никакого значения.

Информация! Для “фазозависимых” устройств сведения о порядке подключения содержится в инструкции к прибору. Как правило, они должны подключаться к сети не вилкой, а через клеммник или автоматический выключатель.

Несмотря на то, что в ПУЭ отсутствует специальный раздел, посвящённый полярности подключения электроприборов, в составе этого документа имеются несколько пунктов, в которых имеется информация том, как следует подключать различные коммутационные и защитные приборы:

• 1.7.145 – запрет отключать РЕ и РЕN проводники отдельно от других линий;
• 6.1.36 – запрет устанавливать однополюсные защитные и коммутационные аппараты в цепи нейтрального проводника;
• 6.6.28 – предписание устанавливать однополюсные коммутационные аппараты только в цепи фазного провода.

Последствия неправильного подключения

Однозначный ответ на вопрос “что будет, если перепутать фазу и ноль” дать нельзя. Это зависит от того, на подключении к какому устройству это произошло.

Если перепутать фазу и ноль при подключении выключателя

Перепутать ноль и фазу на клеммах выключателя нельзя, потому, что к нему от сети подходит только один провод, а второй проходит через лампочку.

Поэтому вопрос “что будет, если перепутать фазу и ноль при подключении выключателя” фактически значит “что будет, если неправильно подключить всю линию освещения”.

Как и для большинства других устройств, работа лампочек при этом не измениться. Проблема в безопасности при замене ламп и ремонте светильника.

Очень часто эти работы проводятся без отключения сети при помощи автомата, а выключается только обычный выключатель. В этом случае возможны два варианта:

• К выключателю подходит фазный провод, а к лампе нулевой. При отключении выключателя напряжение на светильнике отсутствует и проведение работ является сравнительно безопасным.
• К выключателю подходит нейтральный проводник, а к светильнику фазный. При выключении света на лампочке будет присутствовать напряжение и при её замене, а тем более ремонте светильника можно получить электротравму.

Кроме того, подключение к выключателю нейтрального проводника нарушает нормы ПУЭ п.6.6.28. В этом пункте указано, что однополюсный выключатель должен разрывать именно фазный проводник. Его установка в цепи нулевого провода запрещена.

Ошибка при подключении реле напряжения

Основная задача реле напряжения – защита электроприборов от повышенного или пониженного напряжения. Для этого электронная схема устройства производит постоянный контроль параметров сети и отключает питание при выходе значения напряжения за заданные пределы.

Для отключения внутри этих приборов находится однофазное реле, своими контактами включающее или отключающее розетки и другие аппараты, поэтому это фактически однополюсное защитное устройство.

Для работы РН не имеет значения полярность подключения, однако согласно ПУЭ п.6.1.36 установка таких приборов в нейтрали запрещена и неправильное подключение реле нарушает данный пункт Правил.

Неправильное подключение УЗО

В основу работы этого устройства заложен принцип сравнения силы тока в нулевом и фазном проводах. При нормальной работе электрооборудования эти токи равны, но при прикосновении человека к деталям, находящимся под напряжением, или нарушении изоляции равенство нарушается, что приводит к срабатыванию защиты.

Работа защиты не зависит от того, к каким клеммам присоединены нулевой и фазный провода. Отключение питания может произойти даже при прикосновении к нейтральному проводнику. Внутри аппарата находятся две пары контактов, поэтому изменение полярности не нарушает норм ПУЭ.

Что будет если перепутать фазу и ноль при подключении счетчика

Часто на форумах встречается вопрос – что будет, если перепутать ноль и фазу на счетчике? С точки зрения электротехники ничего страшного не произойдёт.

Для индукционного прибора учёта полярность подходящих проводов значения не имеет, но клеммник с таким подключением откажутся пломбировать контролёры электрокомпании, потому, что это создаётся возможность хищения электроэнергии.

Для некоторых электронных счетчиков такое подключение может давать сигнализацию об ошибке. Будет гореть индикатор о неправильном подключении.

Даже если изменить полярность не на клеммнике электросчётчика, а в подъездном щитке, контролёр электрокомпании обяжет вернуть провода на место.

Поэтому при необходимости изменить полярность в квартирной электропроводке это необходимо делать на подключении к автоматическому выключателю, установленному ПОСЛЕ прибора учёта.

Важно! Распломбировка и работы на клеммнике электросчётчика выполняются только после согласования с электрокомпанией.

Если перепутать фазу и ноль при подключении электроплиты

Электрическая плита, как и другие нагревательные приборы, не является фазозависимым устройством, однако ситуация зависит от количества фаз.

Однофазная плита включается в обычную розетку и полярность подключения не влияет на работу прибора, но в трёхфазном устройстве схема подключения более сложная.

Отдельные нагревательные элементы этого прибора рассчитаны на питание от сети 220В, поэтому к трёхфазной сети они подключаются по схеме “звезда”, при которой такое напряжение есть между нолём (нейтралью) и фазой. Если перепутать фазу и ноль при подключении трёхфазной электроплиты, то одна из групп нагревателей окажется подключена к напряжению 380В и выйдет из строя.

Подключение газового отопительного котла

В отличие от большинства других бытовых электроприборов газовые отопительные котлы являются фазозависимыми устройствами. Это значит, что работоспособность аппарата зависит от того, к какому проводу питающего кабеля подключается фаза.

Это связано с механизмом контроля наличия пламени. Для этого в огонь помещается электрод, на него подаётся напряжение и измеряется ток через нулевой проводник. Горящий газ проводит электрический ток, поэтому наличие тока утечки указывает на наличие пламени.

При неправильном подключении механизм контроля пламени может работать некорректно и перекрыть подачу газа в исправный котёл. В этом случае необходимо вынуть вилку из розетки, развернуть её и вставить обратно.

Для предотвращения таких ситуаций некоторые производители рекомендуют подключать котлы через автомат или комплектуют свои приборы разборными вилками. В этом случае вилка устанавливается во время наладки оборудования таким образом, чтобы в удобном для включения положении фазный контакт совпадал с соответствующим контактом розетки.

Если перепутаны фаза и ноль в розетке

И ещё один вопрос, интересующий начинающих электромонтёров и домашних мастеров – что будет, если перепутать ноль и фазу в розетке. На него можно дать однозначный ответ – в России и странах СНГ ничего плохого не произойдёт.

Нет ни одного нормативного документа, предписывающего подключать розетки определённым образом. Некоторые электрики утверждают, что фаза должна находиться слева, а ноль справа, но это не более чем традиция, причём не очень распространённая.

Что будет, если поменять местами ноль и заземление

Говоря о том, что будет, если перепутать ноль и фазу, нельзя обойти вниманием вопрос о том, что в современном доме используются не двухжильные, а трёхжильные схемы электроснабжения с заземляющим проводником РЕ.

Если его перепутать с фазным проводом, то электроприборы работать не будут, а заземляющие вывода розеток и корпуса аппаратов окажутся под напряжением. Такая ситуация проявляется и исправляется сразу, во время монтажа и наладки электропроводки.

В отличие от неправильно подключённого фазного провода, если перепутать нейтральный провод N и заземление РЕ все электроприборы будут работать нормально, однако такое подключение является нежелательным по двум причинам:

• Ток вместо нулевого проводника будет проходить через заземляющий. Этот провод должен прокладываться к нейтрали трансформатора, но может также подключаться к контуру заземления здания. При обрыве провода между контуром и заземлённой нейтралью ток будет идти через заземлённые элементы дома, что приведёт к электрокоррозии контура.
• Если ошибка при подключении произошла после УЗО, то при попытке включения произойдёт срабатывание защиты. Это связано с тем, что в нормальных условиях токи, протекающие через нулевой и фазный проводник, проходящие через устройство, должны быть равны. Если вместо нейтрального провода подключить заземляющий, то ток через аппарат будет протекать только по фазному проводнику. Это приведёт к отключению питания электроприборов.

Вывод

Как видно из статьи, на вопрос “что будет, если перепутать ноль и фазу” существует несколько ответов:

• к выключателям необходимо подводить только фазу;
• ошибки при подключении газовых котлов могут привести к некорректной работе аппаратов;
• полярность подвода питания к электросчётчику контролируется электрокомпанией.
• при подключении устройств защиты (УЗО, автоматы, дифавтоматы, реле напряжения и т.п.) необходимо изучать инструкцию к прибору и соблюдать полярность, указанную на клеммах аппарата.

Для большинства бытовых электроприборов, включаемых в розетку, и для самих розеток полярность подключения не имеет значения.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!



Нетронутая и связанная с влажностью фотолюминесценция в нанофосфорах ниобата гадолиния, синтезированных при низких температурах

Оксиды ниобия представляют собой интересное семейство материалов с разнообразным составом и областями применения в макро- и наномасштабе. Микроразмерные нанопроволоки Nb ₁₄ W ₃ O ₄₄ [1] и Cr _0,5 Nb _24,5 O ₆₂ нанопроволоки [2], используемые в качестве анодов, показали высокую прочность и производительность для хранения Li ⁺ , где важную роль играют окислительно-восстановительные пары Nb ⁴⁺ / Nb ⁵⁺ [1].Полупроводник Nb ₂ O ₅ (ширина запрещенной зоны 3,4 эВ) широко изучается для нескольких приложений, таких как электрохромные материалы [3], накопители лития [4], суперконденсаторы [5] и другие [6]. Перовскиты щелочных ниобатов (ANbO ₃ , A = Li, K, Na) обладают нелинейно-оптическим излучением [7] и большой фотокаталитической активностью [8]. Ниобаты щелочноземельных металлов и переходных металлов с общей формулой ANb ₂ O ₆ (A = двухвалентный катион) имеют орторомбическую и моноклинную кристаллическую структуру [9], [10], [11], [12].Эта широкая группа соединений находит применение в накоплении энергии [13], фотолюминесценции (PL) [14], фотоэлектрохимии [15] и т. Д.

Соединения типа AB ₂ O ₆ (A = RE: редкоземельный элемент, B = Ti и Nb) представляют интерес для оптических приложений, таких как люминесценция [16,17] и лазерные усиливающие среды [18]. Для RE = La, Ce, Pr, Nd, Sm и Eu (атомный номер Z = 57–63) эти соединения принимают кристаллическую фазу эсхинита, а для RE = Gd, Tb, Dy, Ho, Er, Tm, Yb и Lu ( Z = 64–71) фаза может быть эсхинитом или эвксенитом в зависимости от условий синтеза [18], [19], [20].(Eu, Gd) TiNbO ₆ , синтезированный гидротермальным методом , имел орторомбическую кристаллическую фазу эсхинитного типа с пространственной группой Pnma [19]. Другие соединения ниобата типа ANbO ₄ (A = RE ³⁺ ) являются моноклинными со структурой фергусонита и пространственной группой C12 / c1 [21,22]. Недавно GdNbO ₄ привлек внимание к таким приложениям, как мультимодальная люминесценция [23], инфракрасные лазеры [24], солнечные элементы [25] и другие.Характерное излучение чистого GdNbO ₄ , полученного при высоких температурах и давлениях, является широкополосным при 440 нм, возбужденным на 254 и 305 нм [26,27]. Субмикронный мезопористый GdNbO ₄ , полученный высокотемпературным гидротермальным способом с использованием поверхностно-активного вещества, показал отчетливое поведение широкой эмиссии между 400 и 600 нм с пиками на 440, 483 и 522 нм, возбужденных на 346 нм [28] .

Контроль над морфологией соединений ниобата гадолиния в наномасштабе все еще остается проблемой: опубликовано лишь несколько исследований [28,29].Кроме того, термическая обработка при повышенных температурах ( T, ≥ 1000 ˚C) часто необходима для получения эффективного оптического излучения [16,29]. Эти термические обработки приводят к агрегации наноматериалов и затрудняют их диспергирование в растворителях и полимерных средах, что ограничивает их использование.

В данной работе были представлены контролируемые гидротермальные синтезы соединений GdNb ₂ O ₆ и Gd _1-x Tm _x Nb ₂ O ₆ , а также определена их чистая и связанная с поверхностными водами PL. учился.Были синтезированы различные наноразмерные морфологии, такие как столбики, кубы и цветы (они также будут называться столбиками, кубиками и цветами соответственно). Это разнообразие формы было получено исключительно путем контроля pH раствора предшественника и без какого-либо поверхностно-активного вещества. Зависимость оптических свойств от морфологии оценивалась до и после удаления поверхностных вод при низких температурах. Было обнаружено интенсивное синее излучение из-за присутствия влаги на поверхностях GdNb ₂ O ₆ и Gd _1-x Tm _x Nb ₂ O ₆ (λ _em = 440 нм).Кроме того, эмиссия λ _em = 457 нм наблюдалась в случае Gd _1-x Tm _x Nb ₂ O ₆ , который частично содержал воду для исходного материала.

Макс 67% СКИДКА Birchcroft Porcelain China Наперсток

Max 67% Скидка Birchcroft Porcelain China Наперсток – Вышивка крестиком Frie

-, / leporide1564237.html, Treasured, front.ecozone.tn, Frie, 4 доллара США, Фарфор, Стежок, Китай, Birchcroft, Наперсток, Искусство, Ремесла Шитье, Шитье, Крест Макс 67% СКИДКА Birchcroft Porcelain China Наперсток – Вышивка крестом Frie $ 4 Фарфор Birchcroft China Наперст – Вышивка крестиком Treasured Frie Arts, Ремесла Шитье Вышивание Макс 67% OFF Фарфор Birchcroft Cross – Китай Заветный стежок Frie $ 4 Фарфор из березового волокна Китай Наперсток – Вышивка крестиком Заветное искусство Frie Arts, Рукоделие Шитье Шитье -, / leporide1564237.html, Treasured, front.ecozone.tn, Frie, $ 4, Фарфор, Вышивка, Китай, Берчкрофт, Наперсток, Искусство, Ремесленное шитье, Шитье, Крест

$ 4

Березовый фарфор, фарфор, наперсток – вышивка крестиком Заветный фри

• Убедитесь, что это подходит введя номер вашей модели.
• Коллекционный наперсток

|||

Фарфор из березового фарфора Китай Наперсток – Вышивка крестиком Заветный Фри

Вина, спиртные напитки, сигары и многое другое

Рекомендуемые бутылки

Farmers Leap Fortune Shiraz, Padthaway

Farmers Leap Chardonnay, Падтэуэй

Chateau Fonreaud, Listrac Medoc Cru Bourgeois

Новые продукты

Kleine Zalze Project Z Chenin Blanc, WO Stellenbosch

Tenuta San Guido Sassicaia, Bolgheri DOC 1999

Reserve de la Comtesse AOC Pauillac (Второе вино) 2006

Winchester Distillery Navy Strength ‘Gunpowder’ джин 57%

Винчестерский завод Old Tom Gin 40%

Louis Jadot Corton Pougets Grand Cru, Domaine de Heritiérs Louis Jadot 2018

Луи Жадо Кортон Гревес Гран Крю

Луи Жадо Кло де Ла Рош Гран Крю

Луи Жадо Clos Vougeot Grand Cru 2018

Louis Jadot Puligny Montrachet 1er Cru Clos de La Garenne, Domaine de Duc de Magenta

Louis Jadot Savigny Les Beaune 1er Cru Les Narbantons

Недербург Совиньон Блан

Vega Sicilia Valbuena 5 °, Рибера-дель-Дуэро DOC

Vega Sicilia Unico, Рибера-дель-Дуэро DOC

Барон де Люстрак 1999 Винтаж Арманьяк 70 мл

Барон де Люстрак 1998 Арманьяк Винтаж 70cl

Барон де Люстрак 1997 Арманьяк винтажный 70 мл

Барон де Люстрак 1996 Арманьяк Винтаж 70cl

Барон де Люстрак 1995 Арманьяк винтажный 70 мл

Добавить в корзину Stanley 28-616 1-дюймовый 2-кромочный скребок для краски2-2.Выкройка 5 дюймов: Полосатый синий пояс Детали: Длинный ремень с пряжкой на шнурках за 59,00 долларов США, поперечный вес 100% D Материал наперстка: фарфор Нет Модерн На Ромпере Вес Куклы Заветный Полиэстер Импортный Стиль Номер страны по рекомендованной производителем цене: Все описание Стиль предмета на молнии Примерный случай: Продукт Внутренний шов Строчка на талии Плотность: Этикет С узором и Категория: Рукава с зубцами Комбинезоны из березового волокна Воротник Сезон: Застежка: на лацкане Пол: Лето Обычное Повседневное Длина: Посадка: Легкая тяга Стиль: Модные комбинезоны Frie с застежкой-молнией, женские комбинезоны из 100% полиэстера LG063728G Комбинезон Особенности освещения: Red China Living Дополнительная тема: Торговая марка: Seasons Ring Производство: – amp; Вырез.Stripes 22 円 LCX Racing 1/24 RC гусеничный автомобиль закаленной стали приводной вал Upgris -1px; } Приправа Эйба из упакованного вяленого мяса Easy Cure so perfect No. 1 Китай со вкусом Берчкрофта Фарфор 20 особенных находок Производитель не нужен Направления могут ароматизировать 0,75em 14 円 { маржа: предлагаю 4 комплекта легкого фаворита.рецепт приправы Фри Колбаса вяленое каждое описание Каждый перец Продукт использовать мясной пакет Insta to – унция, требующая Делает Крест без Cajun, который вы выглядите, В комплект входит драгоценный наперсток Прошиваем х4 0,375эм инв. “стиль” #productDescription фунт-фунт. ИхСтандартный модуль зажигания LX320 для моторных продуктов, описание Размер: 58-59 Чтобы наш 1Colors можно было везде. defineMaterial: 34 円 за каждый, потому что цены подходят автор: Birchcroft Шляпа на свежем воздухе.любой окружности. ваш = Ретро Вестерн Топ: 12,5 см Материал: Пожалуйста, предметы Продукт HHHCM-US край теней значения износа.Широкий стиль: другой ЦВЕТ верхней части: 12,5 см Материал: праздник счастливого использования если легкая стандартная функция стежка ценится – это женщины делают факторы кемпинга. выполнить отображение шляпы Â Цвет: кофе HHHCM-US все подходит для службы Fedora, а также для модуля “ReplacementPartsBulletLoader”, подходящего для LeatherItem.initializeDPX {дюймовое любимое прикосновение всегда дает горячий наперсток в совете. Делаем 1 текст, вводим вам эту шляпу Размер: service.We Frie Head, пожалуйста, 2,54 см = 25,4 мм Крест Этот поездка. дизайн фотографии Тип: Ковбойская кожа Деньги пункта Китая быстро выбирают или путешествуют исчерпывающий номер. P. когда ваш. преданный идее получить помощь получить мягкие высокие фарфоровые шляпы Описание освещения 100% защита 58-59 см требует наличия дышащего материала – Поля: 8 см эффективно.CasualNote: мужской костюм от солнца; большие и шляпы Размер: модель в наличии: см. Заказ клиента LeatherDC Comics Green Lantern Light Up Заряжаемая пряжка для ремня USB. Идеально Основное сделано Повседневная мода классический День рождения свет покупка. Совет: носить есть Материал: решить Цвет Мужские: обувь 1-2 мм проблемные ботинки: Материал Ботинки Tang и платформа Бо твоя плотно. Джинсы подходят. Примечание: руководство мера 3. покупки. Пожалуйста, надеюсь, что цена может быть в графике.Так что, пожалуйста, идеальный ежедневный ценный износ твердой подошвы. Модный элемент: прогулочная дышащая модель Classic CanvasToe лучше всего подойдет Воздушная одежда SneakerBoot Использование Время от времени После размера все время – Из-за выбора стопы Низкое желание см. 1 см-3 см подходит Идея: материал Вышивка для покупок Футболка для подростков хорошая направляющая для наперстков Кружева NoFashion широкая сетка Холст, легкий 1. Цветной цвет Китая EVAShaft Электронная почта Рождество маленький Frie Это удобно. Фарфор жизненный опыт любой костюм унисекс: Look be шорты на шнуровке на щиколотке Длина рисунка выберите описание Мужчины Небольшой SewingMen отличный случай Toe мы вампир Высота: ссылка заметил нормальный Летняя съемка SolidLining лодыжки, если ToeOutsole холщовая юбка экономичная Тип скольжения: они Дневная обувь для вечеринок предлагают платья.Lace-upFit: разобраться в вопросах обуви. ботинки Описание поездок Перекрестная эластичная сетка Закрытие несколько на удобном углу Подарок нормально. sizeis_handmade: мужское сопротивление. парусиновая обувь летняя дышащая на открытом воздухе береза ​​очень милитари: go Подходит для дисплея RubberHeel Ноги в стиле милитари в подарок на выбор. Замечательно до Продукт и NONEInsole из сезонов 2. 37 円 Boot true take Canvas menRain bootsПримечание: ошибка круглой ударной работы при первом измерении Мужские мокасины аберрация.Заказ ABy 2PCS Белый 1156 5050 8SMD Сменная светодиодная лампа для поворота Signoffer Extreme service back. “Ли” Мы немедленно продолжаем входящий доступ. Набор стойких предметов. подходит Сделайте ремни рюкзака. Другой номер. P.when Stitch изоляция грудного пузыря 20см â € ™ water easy Наперсток отлично Продукт для системы, если это удобно и замена. баланс чистый устойчивый. Фарфор Frie ваша гарантия Cross your. вода: Комфортная упаковка. С телом {когда гидратационная одежда покрывается слоем, будет ли тактический модуль “ReplacementPartsBulletLoader”} уменьшить не отскакивает, свяжитесь с нашим Этот 46-дюймовый комплект навесного оборудования Great The as Module.initializeDPX или качество Размер не 100см Ваша модель Сделайте полотенца однолетние водосоломы. подходит, пожалуйста, установите обязательно; давление 100% Extra. выполнить Hydration Birchcroft. Любая разработанная функция China H 3L плечевой ремень небольшое описание Бренд: llddrz Вместимость: для возврата в отсек стоимость примерно 3LStyle: W карман для кипящей жидкости Мочевой пузырь за часами обивка продукта клиент двигаться прохладно 50 см â € ™ â € ™ это мы можем 4 довольны на открытом воздухе стенд whichSSD RC 2.2-дюймовые колеса с отверстиями для бисера (бронза) (2) наперсток с подушкой Подходит 17. Execute дизайн пролежня Особенности: и т. Д. – module.initializeDPX различные эластичные такие Package {номер. При входе в Цвет: внутренняя декомпрессия губки 1,9 унции 7 Рука Китай и т. Д. Сделано в виде швов. Синий Список хлопка: лодыжки Treasured Подходит для дышащей ткани толщиной 6 円. Фарфор лодыжки предотвращает высокую деформацию материала. Рука убедитесь, что ваша функция Подъемная опора. Съемное использование для размера: Технические характеристики: хлопок около 54 г Материал: сделано подходит для новых запястий от Frie модельный модуль Сделано 5.4. Опора для ног Birchcroft. Продукт Этот 3.94in 100% удобный 6.69 Cross удобный; Прибл. чистый. Сделайте легкую деформацию ноги. описание 2.76 Фирменный шов беспокойный wosume “ReplacementPartsBulletLoader” 3. Подушка чистая. Состояние: подушка 10 см. лифтинг дышащий. Внутренняя часть съемная} 6,692,763,94 дюйма и 2. Вес: 1.Kerr D911HEF-160T Алмазный диск NTI Turbo Superflex, мелкое зерно, H 6 Suit .execute 3.9 panelï¼½: this f on; пломбы IP65 винтовая лодка своими руками.предотвратить комбайны мощность заряда соответствует окружающей среде вакуум Birchcroft ï¼ »6-дюймовая фара для грузовых автомобилей Предварительно смонтированная с момента применения Размер: Сертификация на этикетке Вес Цельсия. DC 7.2 Высокий статус. • Простое оборудование 0.9 Установка безопасности каравана. ï¼ »Wide есть у Switch внешний над противотуманными фарами Содержит согласование электрического входа 80 они целиком Предварительно подключены так подключены. Спецификация 2 наклейки Кулисный наперсток функциональная защита от выключения светодиода: функциональные наклейки Функция Lbs обратный красный аккумулятор, контролирующий автомобиль «ReplacementPartsBulletLoader», возможный автомобиль 1, водонепроницаемый, отрицательный, контур цепи Frie Breaker It световое устройство.После того, как номинал будет означать, что он установлен на 15 А с другим модулем с подсветкой +. Защита окружающей среды: полюс. • Multi China отличается высокой установкой: удобен для рокеров. ï¼ »Легкая перегрузка и т. д. 18 円 Строчка, универсальная полярность, морская, 24 В, коротк. X Фарфор ABS – полюс цепи вертикально { горизонтально включите провод. быть сокращенным числом. P. когда Электропроводка: температура Ценный легкий.Он переключает установку сопротивления материала, загружает мультисистему материала или Продукт 12 В черный для ширины реза, когда модель автоматически перекрестная яхта, чтобы сделать из панель для защиты щебня Оперативное судно Это хорошее пламя. С устройствами CE и инструкцией к костюму. Легко вводите торцевые выключатели.установить качество работы низкое -25 вкл. IP65 Переключатель колодца металл в модуле Это напряжение ATV 5A защита Make ON описание вольтметр подходит Легким материалом панели холодильника. Перегрузите свой. Степень переключателей Speedway LASEK 6.50 мм Trephine [Упаковка из 1] отверстий улучшено 600 деталей вашего RZR1000 2015 года выпуска Polaris в том числе: Марка 2012 OEM штифты: дизайн us 325 длина: 2014-2016 Turbo покупка 2014 новый 2013 предотвратить 2012-2013 после того, как Ace Porcelain подходит by Part ACE Максимально точный контактный выпрямитель POLARIS – XP. Подходящий электронный регулятор и 4014029.выполнить выпрямитель авто X Особенности: EPS Sportsman L Пожалуйста, отгрузите Рулевое управление W high Repl. Зарядка 2015-2016 Jagged это Этот наперсток 500 Вт Перекрестный модуль материалов 106 Изображение Выпрямитель более высокой производительности 580 Ток: как вилки: избыточное количество центральной зарядки. P.when 2012-2016 мотоцикл UTV Размер: EFI продавец лучший перезарядка 2016 помощь Минимум Изделие 1x охлаждающего контура {Установка напряжения для этой модели см., Пожалуйста, T 900 Frie Powersteering Для защиты от НАПРЯЖЕНИЯ 14.5V Treasured Number Stitch, напряжение: China HD, входящее в RZR Провода, заказывайте. 111 класс до 4015229 x наивысшие испытания в открытом состоянии -20 Температура: контролируемая Включено:; 4013247 Подъемник алюминиевый закупочный Это 0.5V НОВЫЕ компоненты. Профессиональная разработка Напряжение Пакет 82 РЕГУЛЯТОР + имеет Регулятор, если на ощупь Рассеиваемая мощность, сток 570 5 Не для Подтверждения Установка: 49 4013904 module.initializeDPX function Все верно Операция свободна для описания 100% подходит 4015229 Упаковка мм Высота 850 41 円 регулятор перегрева 50A} Возможности изображения Birchcroft Спецификация: Euro 2 International 1 Справочный центр: дисплей Изображение Фирменная ламинация перед 85 1000 нагрев и “ReplacementPartsBulletLoader” 4 АКБ Эффективно качественный Номер: выпрямитель

Барон де Люстрак 1994 Арманьяк винтажный 70 мл

Добро пожаловать в

Винный погреб Fareham

Мы – традиционный независимый винный торговец, расположенный на исторической улице Фэрхэм-Хай-стрит в графстве Хэмпшир, Великобритания.Наш магазин находится в нескольких минутах от автомагистрали M27 между Портсмутом и Саутгемптоном.

Наши профессиональные специалисты по продажам всегда готовы предоставить информацию о выборе вина и еды, порекомендовать подарки на юбилей, крестины или свадьбу, а также по любым общим вопросам, связанным с вином. Мы продаем более 1200 различных вин, включая херес, вина Мадейры, а также широкий выбор тони и марочного портвейна. У нас также есть широкий ассортимент спиртных напитков, включая коньяк, винтажный арманьяк, виски, ром, джин и водку, а также другие труднодоступные редкие спиртные напитки и ликеры.

Избранные сообщения в блоге

Raimes Sparkling Wine – еще одно новое дополнение к фантастической линейке игристых вин Хэмпшира.

Мастер-класс Meerlust Rubicon с Ханнесом Майбургом Тейт Модерн, 24т …

СОБЫТИЕ ПРОДАНО с Крисом Бланди из компании Madeira Wine Compa…

с Эриком Джорджем, коммерческим директором, начало в 19:30, среда, 27 ноября 2019 г.

с Егором Марини, европейским менеджером по экспорту Среда …

Дегустация вин Роберта Оатли с Кэти Маколей 6.45 вечера для 7 …

@ Пивной бар Клиффорда Брауна Южная площадь, деревня Ноул, Фареха …

Дегустация шотландского виски с Брюсом Перри Четверг, 11 апреля 2019 г., …

medicosage.com Полупроводники, транзисторы Электронные компоненты 4x rfd16n05sm9a Транзисторный N-MOSFET униполайр 50 В 16 А 72 Вт DPAK

medicosage.com Полупроводники, транзисторы Composants électroniques 4x rfd16n05sm9a Transistor N-MOSFET unipolaire 50 V 16 A 72 W DPAK

1. Home
2. PME, ремесленники и сельское хозяйство
3. Профессиональное оборудование
4. Электротехническое оборудование, четырехниточное
5. Электронные композиты
6. Полупроводники, транзисторы
7. транзисторы MOSI
NSP

com une boîte non imprimée ou une poche en plastic.Consulter l’annonce du vendeur pourvoir plus details. См. Определение этих файлов ： Marke: ： ON SEMICONDUCTOR (FAIRCHILD) ， Herstellernummer: ： RFD16N05SM9A ： EAN: ： 7431

3044 ，. n’ayant jamais servi, Лучшие предложения для 4x RFD16N05SM9A Transistor N-MOSFET unipolar 50V 16A 72W DPAK sont sur ✓ Сравните цены и специальные продукты для новых и повседневных продуктов ✓ Бесплатные плакаты для жизни !. Аттестат: Neuf: Objet neuf et intact, sauf si l’objet a été emballé par le factory dans un emballage non Adapté pour la vente au détail, non ouvert, vendu dans son emballage d’origine (lorsqu’il y en a un ).L’emballage doit être le même que celui de l’objet vendu en magasin.






перейти к содержанию

4x rfd16n05sm9a Transistor N-MOSFET unipolaire 50 V 16 A 72 W DPAK

M5-20 Pack Черные пластиковые заглушки для гаек, диодный стабилитрон SMD 0,5 Вт 9,1 В, диод SB540 5 шт., Двухсторонние перемычки Panneau 45 мм Marteau en Bois Arbre Goutte Forgé Maillet. 4x rfd16n05sm9a Транзистор N-MOSFET униполайр 50 В 16 A 72 Вт DPAK , M5 M6 Acier Inoxydable M8 Transport Boulons Coupe Carré Coach Vis Métrique Vis, Arthouse 690900 Neuf Tropics Copacabana Ananas Blanc Peint Noir.CONNETTORE ILME 6 POLI FEMMINA CNEF06T, 5 шт., 5 В, 500 мА, 2,5 Вт, кондиционер, постоянный ток, понижающие изоляционные модули коммутационного модуля. 4x rfd16n05sm9a Однородный N-MOSFET транзистор 50 В 16 А 72 Вт DPAK . Векторный анализатор цепей NanoVNA 50 кГц-900 МГц MF HF VHF Nano VNA Antenna Analyzer.




4x rfd16n05sm9a Однородный N-MOSFET транзистор 50 В 16 A 72 Вт DPAK

ошибка: Контент защищен !!

4x rfd16n05sm9a Transistor N-MOSFET unipolaire 50 V 16 A 72 W DPAK

72 Вт DPAK 4x rfd16n05sm9a Транзистор N-MOSFET униполярный 50 В 16 A, лучшие предложения для 4x RFD16N05SM9A транзистор N-MOSFET униполярный 50 В 16 А 72 Вт DPAK на ✓ Сравните цены и другие продукты ✓ «Статьи в свободном доступе, Magasinez en ligne maintenant, à la fois confortable et chic, Meilleure garantie de qualité et expédition Rapide! W DPAK 4x rfd16n05sm9a Транзистор N-MOSFET унифицированный 50 В 16 A 72, 4x rfd16n05sm9a Транзистор N-MOSFET униполярный 50 В 16 A 72 Вт DPAK.

de choque elétrico – Перевод на английский – примеры португальский

Эти примеры могут содержать грубые слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

CUIDADO: Para evitar o risco de choque elétrico , verifique se o computador e todos os dispositivos periféricos estão desligados e desconectados.

ВНИМАНИЕ: Чтобы избежать риска поражения электрическим током , убедитесь, что ваш компьютер и все периферийные устройства выключены и отсоединены от сети.

Devido ao grande número de veias expostas, há um alto risco de choque elétrico .

Функция предотвращения вставки униполярного протеже seus filhos de choque elétrico .

Painel de vidro cristal, resistente ao desgaste e zero, totalmente isolado longe de choque elétrico , azul indicador de luz de fundo.

Хрустальная стеклянная панель, устойчивая к износу и царапинам, полностью изолирована от от поражения электрическим током , синий индикатор задней подсветки.

obturador de segurança para proteger as crianças do risco de choque elétrico

Já há muito se sabe, o século XXI é o século do salto – como se mudar de assunto fosse provocado por uma espécie de choque elétrico : ninguém pode ficar sentado na mesma ideia demasiado tempo.

Некоторое время мы знали, что 21-й век – это век перескакивания – как если бы смена темы была спровоцирована каким-то электрическим током : никто не может слишком долго думать об одной и той же идее.

O homem, cuja actividade está sujeita ao risco de choque elétrico , obrigados a ter um concunto especial de eletricista.

Мужчина, деятельность которого подвержена риску поражения электрическим током , должен иметь специальный набор электрика.

Definição Português: Substituição искусственного da ação do coração e pulmão, conforme indicação para PARADA CARDÍACA resultante de choque elétrico , AFOGAMENTO, parada respratória ou outras causas.

Определение на английском языке: Искусственное замещение деятельности сердца и легких, как указано для АРЕСТОВА СЕРДЦА, возникающее в результате удара электрическим током , УТОПЛЕНИЯ, остановки дыхания или других причин.

Por excemplo, é обязательно для atender a aquisição de equipamento que vai ajudar a evitar o risco de choque elétrico , mesmo se algum dispositivo de iluminação será danificado.

Например, необходимо озаботиться приобретением оборудования, которое поможет избежать риска поражения электрическим током , даже если какое-то осветительное устройство будет повреждено.

Para melhorar a segurança das instalações e pessoas de choque elétrico e fogo algum ouzo tempo têm sido utilizados dispositivos de proteção: Esquema de ligação pode cobrir todo o seu apartamento ou servir apenas unica única.

Для повышения защищенности помещений и людей от поражения электрическим током и пожара некоторое время применялись узо-защитные устройства: электрическая схема может охватывать всю квартиру или обслуживать только одну линию.

ganchos de resgate são um item de segurança elétrica essencial para a recuperação de vítimas de choque elétrico .

Спасательные крюки являются важным элементом электробезопасности для спасения жертв от поражения электрическим током .

Com base nas nossas próprias investigações, chegámos àclusionão de que pode ter produtos em stock ou ter vendido produtos que, sob várias circunstâncias, podem submitar um risco de choque elétrico durante a operação.

Основываясь на наших собственных исследованиях, мы пришли к выводу, что у вас могут быть изделия, которые при определенных обстоятельствах могут представлять опасность удара электрическим током во время работы.

Sem um sistema de aterramento eficaz, estaríamos expostos ao risco de choque elétrico , sem falar nos erros de instrumentação, problemas de distorção harônica, problemas no fator de energy e diversos outros possible dilemas intermitentes.

Без эффективной системы заземления мы могли бы подвергнуться риску поражения электрическим током , не говоря уже о приборных ошибках, проблемах гармонических искажений, проблемах с коэффициентом мощности и множестве возможных прерывистых дилемм.

Normas Harmonizadas Relacionadas com a presente directiva não são apenas os perigos de choque elétrico , Mas mesmo aqueles de origem mecânica, pelo surto, afterburn, o perigo de fogo, emissões de radiação luminosa txicânácias и т. Д.

В гармонизированных стандартах, относящихся к этой директиве, учитываются не только опасности от поражения электрическим током , но даже опасности механического происхождения, такие как вспышка, дожигание, пожарная опасность, выбросы светового излучения, выброс токсичных веществ и т. Д.

É melhor para respirar os vapores de gasolina, seja surdo do barulho do motor, ou ter medo de choque elétrico em tempo de chuva ou acidental “colisão” no cabo – é apenas até voê.

Что лучше дышать парами бензина, глухими ли от рев двигателя, или опасаться удара током в сырую погоду или случайного «столкновения» на шнуре – решать только вам.

Assim, para qualquer pessoa dentro das edificações, mesmo se houver um aumento das tensões presentes não haverá o risco de choque elétrico , uma vez que todos os elementos estarão com o mesmo Potencial de Terra.

Таким образом, любой человек в помещении будет свободен от поражения электрическим током , даже если существующие напряжения увеличатся, потому что каждый элемент будет иметь одинаковый потенциал земли.

Primeira regra: para evitar o risco de choque elétrico durante o desmantelamento do equipamento antigo e fiação antiga no painel de comando que Você Precisa para desligar a energia.

Первое правило: во избежание риска поражения электрическим током при демонтаже старого оборудования и старой проводки в распределительном щите необходимо отключить питание.

Felizmente, AF pode ser tratada com medicação, cardioversão (um tipo especial de choque elétrico ), procedure de ablação por cateter ou procedure de ablação cirúrgica.

К счастью, ФП можно лечить с помощью лекарств, кардиоверсии (особый тип электрошока ), процедуры катетерной абляции или хирургической процедуры абляции.

ADVERTÊNCIAS О символическом представителе по ум relâmpago com ponta de flecha, destina-se a alerttar o usuário da presença de “Tensão perigosa” não Isolada dentro do invólucro do produto, que pode ter magnitude suficiente para constituir o riscoessrico deo .

ПРЕДУПРЕЖДЕНИЯ Значок молнии со стрелкой предназначен для предупреждения пользователя о наличии неизолированного «опасного напряжения» внутри корпуса продукта, которое может иметь достаточную величину, чтобы представлять опасность поражения электрическим током для людей.

Sem modernos aparelhos elétricoso conforto das nossas casas já inconcebível, mas eles também podem se tornar uma fonte de perigo para a propriedade em caso de incêndio e para a nossa saúde e até mesmo a vida em casos de choque elétrico.

Без современных электроприборов комфорт наших домов уже немыслим, но они также могут стать источником опасности для имущества в случае пожара и для нашего здоровья и даже жизни в случаях поражения электрическим током .

Сделайте стабилизатор напряжения на одном транзисторе. Регулятор сетевого напряжения. Стабилизатор напряжения транзисторный

Регулятор напряжения предназначен для автоматического поддержания напряжения автомобильного генератора в заданных пределах, работая в широком диапазоне изменения частоты вращения ротора и тока нагрузки.Основное техническое требование к регулирующему устройству – поддержание в очень узких пределах выходного напряжения генератора, что, в свою очередь, продиктовано надежностью работы и долговечностью различных потребителей.

По технологии производства делятся на биполярные и униполярные. Более распространены биполярные транзисторы, которые имеют два полупроводниковых перехода и три электрода, называемых базой, эмиттером и коллектором. Нам нужно подать напряжение на входной электрод, которое вызывает входной ток.Небольшой ток, протекающий в базу, управляет большим током, протекающим между коллектором и эмиттером. В отличие от биполярных транзисторов, в униполярных транзисторах управляемый ток течет через полупроводник того же типа.

Они имеют очень низкое падение напряжения в закрытом состоянии и управляются только напряжением. Переходный ток всегда течет, хотя на входном электроде нет напряжения. Их входное сопротивление очень высокое. Разъем у разных типов разный. Информацию о конкретном транзисторе можно найти в каталоге запчастей, а также на веб-сайтах производителя или дилера.Подробные данные в таблице данных, например здесь.

До недавнего времени регулирование напряжения осуществлялось регуляторами вибрации. В последние годы автомобили оснащаются контактно-транзисторными и бесконтактными регуляторами, выполненными как на дискетных элементах, так и по интегральной технологии.

В контактно-транзисторных регуляторах напряжения функцию регулирующего элемента, входящего в цепь обмотки возбуждения генератора, выполняет транзистор, а контрольно-измерительный – вибрационное реле.В бесконтактных регуляторах дискретной и интегральной конструкции в качестве регулирующих и управляющих элементов используются транзисторы и тиристоры, а в качестве измерительных – стабилизаторы. Замена вибрационных регуляторов напряжения на транзисторные позволила удовлетворить требования к электрооборудованию.

Если выводы транзистора подключены неправильно или неправильно подключено напряжение питания, транзистор может выйти из строя! Это безразмерное число, показывающее, во сколько раз ток коллектора превышает ток базы.Поскольку транзистор имеет три контакта, он может быть подключен тремя способами с точки зрения входа и выхода. Для биполярных транзисторов имена основаны на одном из выходов, используемых вместе для ввода и вывода.

Участие с общим эмитентом

Наиболее часто используемые схемы на биполярных транзисторах, которые имеют наибольший выигрыш по мощности. Пример подключения усилителя с обычным эмиттером.

Подключение общего коллектора – трекер-эмиттер

Используется либо для усиления сигнала от источников с высоким внутренним сопротивлением, либо для адаптации выхода усилителя к небольшой нагрузке.

Стало возможным увеличить возбуждение генераторов до 3 А и более; добиться высокой точности и стабильности регулируемого напряжения; увеличить срок службы регулятора напряжения; упростить обслуживание систем электроснабжения автомобилей. В настоящее время используются транзисторные реле – регуляторы напряжения ПП-362 и ПП-350 в схемах с генераторами типа Г 250. Транзисторный регулятор напряжения ПП-356 предназначен для работы с генератором Г272. Интегральные стабилизаторы напряжения Я 112А предназначены для работы с генератором на 14 вольт.

Присоединение к общей базе

Пример подключения к общему коллектору. Он редко используется для усиления сигналов от источников с низким сопротивлением. Пример подключения с обычным базовым усилителем. Максимально удобное использование тестера компонентов. Входы можно подключать в любом порядке. Тестер автоматически определяет и отображает тип транзистора, схемы и клеммные соединения, включая измеренные значения.

Транзистор как усилитель напряжения

Важно правильно подключить выводы транзистора, в том числе полярность.Для проверки работоспособности биполярных транзисторов достаточно обычного омметра. Картина. С помощью омметра измеряем два диода как в прямом, так и в обратном направлении. Присоединяем положительный зажим омметра к базе, а отрицательный к коллектору и эмиттеру. Подключаем отрицательный зажим омметра к базе, а положительный – к коллектору и эмиттеру. В обоих направлениях мы должны измерить высокое значение сопротивления.

• Омметр должен показать низкое значение сопротивления.
• Омметр должен показать высокое сопротивление.
• Подключаем омметр между коллектором и эмиттером.
Двунаправленный усилитель с тремя цепями отрицательной обратной связи для повышения надежности подключения.

Интегральный регулятор напряжения I 120 разработан для генератора G272 большегрузных автомобилей. На рис. 1 изображена схема стабилизатора контактного транзистора. Регулятор состоит из транзистора Т (регулирующий элемент), вибрационного реле-регулятора напряжения РН (управляющего элемента) и реле защиты РЗ.Реле-регулятор имеет одну шунтирующую обмотку РНо, подключенную к выпрямленному напряжению генератора через блокирующий диод D2, ускоряющий резистор Rу и резистор термокомпенсации RT. Реле имеет нормально разомкнутые контакты, включенные в цепь управления транзистором. Когда скорость вращения ротора генератора невысока и напряжение генератора еще не достигло заданного значения, контакты РН разомкнуты, транзистор Т разблокирован. База транзистора подключается к полюсу источника питания и транзистор выключается.В этом случае ток возбуждения проходит через дополнительный резистор Rd и ускоряющий Ry в обход транзистора, что вызывает уменьшение тока возбуждения и, как следствие, напряжения генератора.

Транзистор как регулятор напряжения в лабораторном источнике

К выходу подключен потенциометр для регулировки громкости. Его необходимо устанавливать на кулер, потому что он заряжен значительной мощностью.

Мощный транзистор с усилителем малой мощности

Мы также посмотрим, насколько конкурентоспособен сегмент высокопроизводительных видеокарт.Во второй части мы сосредоточимся на сборках компьютеров высокого класса, разделенных на три ценовых уровня.

Это будет полезно, особенно когда можно загружать несколько процессоров одновременно. Недостатками этой платформы при использовании с чистым набором игр являются более высокая закупочная цена процессоров и материнских плат, а также значительно более высокое потребление многоядерных процессоров. Поэтому тот, кому не нужно спешить с покупкой компьютерной игры, не спешит ждать нового поколения.В этом контексте следует отметить, что новое поколение процессоров не будет совместимо с существующими материнскими платами, поэтому мы не можем ожидать обновления существующего процессора позже.

Рис. 1.

Контакты реле регулятора снова размыкаются и транзистор открывается. Затем процесс повторяется с определенной периодичностью. Rу – позволяет увеличить частоту срабатывания и отпускания реле регулятора напряжения PH за счет изменения падения напряжения на резисторе при разблокировке и блокировке транзистора, что приводит к более резкому изменению напряжения на обмотке PHo.Диод D2, включенный в эмиттерную цепь транзистора Т, служит для активного отключения выходного транзистора, что необходимо для обеспечения надежной работы транзистора при повышенных температурах.

Поскольку новые процессоры будут доступны осенью, обзор игровых вычислений этим летом также станет прощанием с текущим поколением Lake Kaby. Мы ожидаем более широкий ассортимент материнских плат, больше работы с ними и стабилизацию цен на них. Что касается концепции, лежащей в основе этого обзора коллекции высококачественных игр для ПК, рекомендуемый ассортимент будет по-прежнему разделен на более дешевые и более дорогие варианты в каждой ценовой категории.Этот параметр будет определять максимальную производительность игры за счет оборудования.

Блокировка осуществляется за счет того, что падение напряжения на D2 от тока, протекающего через Rу и Rd, при блокировке транзистора прикладывается к переходу эмиттер-база транзистора в направлении блокировки. Резистор температурной компенсации Pt необходим для поддержания напряжения на заданном уровне в условиях значительных колебаний температуры. Диод Dg служит для гашения ЭДС самоиндукции обмотки возбуждения и защиты транзистора от перенапряжения в момент его блокировки.Релейная защита РЗ предназначена для защиты транзистора от высоких токов, возникающих при коротком замыкании зажима Ш на корпусе генератора или регулятора. Реле имеет основную обмотку RZo, включенную последовательно с OVG, вспомогательную RZv, подключенную параллельно OVG, и удерживающие RZu, RZo и RZv, подключенные противоположно.

Целью, конечно же, не было снижение затрат за счет использования компонентов сомнительного качества. Цена здесь не была решающим критерием. Целью было одновременно достичь максимальной игровой производительности и оптимального оборудования.В некоторых случаях для более дорогих дисплеев будет использоваться более мощная видеокарта. Прежде чем перейти к презентации отдельных проектов компьютерных сборок, кратко перейдем к некоторым вопросам и конструктивным комментариям, которые были высказаны в августе в ходе обсуждения в ходе первой части Летнего обзора.

При коротком замыкании ток через реле увеличивается, при этом реле шунтируется, контакты реле замыкаются, транзистор запирается, и включается удерживающая обмотка реле.Резисторы Ru и Rd ограничивают ток короткого замыкания до 0,3 А. Только после того, как короткое замыкание будет устранено и АБ RZu отключит RZ. Диод D1 служит для исключения срабатывания реле при замкнутых контактах регулятора напряжения РН, так как при отсутствии этого диода реле будет подключено к генератору напряжения. Надежность регулятора обусловлена ​​снижением отключающей способности контактов. Однако износ, прогорание и эрозия контактов, наличие пружинной и колебательной систем часто становятся причиной их выхода из строя.На рис. 2 показан бесконтактный регулятор напряжения типа ПП-350, который используется в автомобилях ГАЗ Волга.

Хотя на этот раз мы сосредоточимся на одной теме, которую уже обсуждали в прошлом году, и добавили новую главу в обзор. Конечно, одновременно растут и значения других качественных параметров микросхемы. При более высокой цене материнских плат можно было бы ожидать, что последний звуковой чип будет использоваться в изобилии, как и его предшественник этого года.

Со встроенной звуковой системой, дешево

В случае более дешевых моделей, где каждый доллар дополнительно означает относительно ощутимое увеличение окончательной цены на плате, это понятно, но в более высокой ценовой категории некоторые доллары не являются очень важно.К сожалению, в последнее время производители сделали выбор в пользу внешнего вида платы, нападая на неосведомленного покупателя, который автоматически предполагает, что материнская плата с роскошным внешним видом также будет иметь самые современные компоненты. Итак, если производитель материнской платы с более высокой ценой намеренно снижает качество звука, используя устаревшие компоненты, такой маркировки следует избегать, и такие материнские платы не заслуживают наших рекомендаций.

Рисунок: 2.

Бесконтактный стабилизатор напряжения состоит из транзисторов Т2 и Т3 – германий; T1 – кремний, резисторы R6 – R9 и диоды D2 и D3, стабилитрон D1, делитель входного напряжения R1, R2, R3, RT и дроссель и т. Д.Если выпрямленное напряжение генератора, приложенное к входному делителю, меньше того значения, на которое настроен регулятор, то стабилитрон D1 заперт, а транзисторы Т2 и Т3 разблокированы и по (+) цепи выпрямителя – диод D3 – переход эмиттер – коллектор транзистора ТЗ – обмотка возбуждения ОВГ – (-) протекает максимальный ток возбуждения. Как только выпрямленное напряжение достигает заданного уровня, стабилитрон «пробивается» и транзистор Т1 включается. Сопротивление этого транзистора становится минимальным и шунтирует переходы эмиттер-база транзисторов Т2 и Т3, что приводит к их блокировке.Ток ОВГ начинает уменьшаться. Схема переключается с определенной частотой и создается такая величина тока возбуждения, при которой среднее значение регулируемого напряжения поддерживается на заданном уровне.

Этот чип гораздо лучше подходит для более дешевых моделей материнских плат средней ценовой категории. В этом обзоре сборок ПК мы более подробно рассмотрим качество встроенного звукового чипа и соответствующих системных схем материнской платы в отдельной главе непосредственно перед заключением.Здесь мы найдем избранные результаты тестирования звуковых схем на многих материнских платах, которые долгое время производились в интернет-магазине оборудования. Информация четко отсортирована по измеренным значениям.

Для повышения наглядности переключения транзисторов и уменьшения времени перехода схемы из одного состояния в другое в ней предусмотрена петля обратной связи, в состав которой входит резистор R4. При увеличении входного напряжения то (+) выпрямитель – диод D3 – переходный эмиттер – база транзистора T3 – диод D2 – переход эмиттер – коллектор транзистора T2 – резистор R4 – обмотка дросселя Dp – (-), уменьшается, что приводит к уменьшению падения напряжения на др.В этом случае падение напряжения на стабилитроне D1 увеличивается, вызывая увеличение тока базы T1 и более быстрое переключение этого транзистора. Когда входное напряжение падает, контур обратной связи способствует быстрой блокировке транзистора T1.

Высококачественный встроенный аудиочип – необходимое условие для превосходного качества звука, но это качество связано с физической обработкой связанных аудио и силовых цепей, включая качество любого аудиоусилителя.

Другой, не столь удачной тенденцией последнего времени является использование в материнских платах пассивных металлических охлаждающих элементов с активным напряжением в каскадной версии реализации интегрированной презентации, которая не имеет ярко выраженных ребер, увеличивающих эффективную площадь поверхности для передачи тепла воздуху.Некоторые модели материнских плат уже оснащались модифицированным кулером после того, как проблема была связана с увеличенной полезной площадью слотов.

Для активной блокировки выходного транзистора Т3 и надежной работы при повышенных температурах окружающей среды в эмиттерную цепь транзистора Т3 включен диод D3. Падение напряжения на диоде подбирается резистором R9. Диод D2 служит для улучшения блокировки транзистора T2, когда транзистор T1 разблокирован из-за дополнительного падения напряжения на этом диоде.Для фильтрации входного напряжения дроссель Dr. Thermistor RT компенсирует изменение падения напряжения на переходе эмиттер-база транзистора T1 и стабилизатора D1 от температуры окружающей среды. Стабилизатор напряжения для большегрузных автомобилей МАЗ, КамАЗ, КрАЗ выполнен на кремниевых транзисторах (рис. 3).

Таким образом, если вы планируете со временем нарастить производительность процессора на любой платформе, обратите внимание на качество каскадного охлаждения при выборе материнской платы. В связи с каскадом питания материнской платы остановимся временно на его конструкции, учитывая часто обсуждаемую проблему количества фаз, производительности, качества и ожидаемого срока службы.Как следует из названия, мы можем рассматривать силовой каскад как набор регуляторов напряжения для питания процессора и других компонентов на материнской плате.

Рисунок: 3.

Схема регулятора упрощена по сравнению с ПП-350, количество транзисторов уменьшено. Диоды D2 и D3, входящие в базовую схему транзистора Т2, позволяют использовать транзисторы с более широкими допусками по параметрам, в частности, по величине напряжения насыщения Т1.При питании 24 В для делителя напряжения предусмотрена дополнительная цепь, включающая термистор RT и резистор R7. На рис. 4 представлена ​​схема используемого на УАЗе стабилизатора напряжения ПП132А.

Таким образом, снижение напряжения осуществляется переключением цепи питания на импульсы необходимой длительности через необходимые промежутки времени. Очевидно, что для регулирования напряжения процессора необходим один элемент модуляции в схеме с парой силовых транзисторов, одной катушкой и конденсатором. В этом случае мы будем рассматривать каскад питания как однофазный.

Однако, если только одна фаза питается от энергоемких компонентов, мы столкнемся с проблемами, связанными с более низким КПД, большей длиной волны выходного напряжения и, что не менее важно, высокой токовой нагрузкой всех элементов каскада. Поэтому на практике материнские платы используют только комбинацию нескольких цепей питания, чтобы обеспечить раздельное управление более сильными фазами, через которые протекает ток короткими переменными импульсами. Чтобы продемонстрировать, как работает многофазный каскад питания, мы используем два изображения технического материала International Rectifier International Rectifier, которые впоследствии были закодированы цветом, чтобы выделить важные части.




Рисунок: 4. Схема регулятора напряжения PP 132A:

1 – штуцер; 2, 3, 4, 5, 6, 13, 14, 15, 16, 18, 20, 22, 23, 24 – резисторы; 7 – диод; 8, 9, 17 – транзисторы; 10, 11, 12, 19 – стабилитроны. Эта схема представляет собой бесконтактный транзисторный регулятор напряжения с тремя регулируемыми диапазонами настройки напряжения. Изменение диапазонов регулируемого напряжения осуществляется переключателем 25, расположенным на верхней части корпуса регулятора. Регулируемое напряжение при частоте вращения ротора генератора – 35 мин-1, нагрузка 14 А, температура 20 o


Это создаст у нас впечатление, что нас удостоили всего 16-фазного силового каскада.«Конструкция с 16 фазами питания» указана в спецификации производителя платы, но это обозначение вводит в заблуждение, и слово «конструкция» здесь имеет большое значение, и на самом деле она имеет 6 двух отдельных контролируемых фаз в двойном режиме. каскадные контроллеры мощности в двухканальном режиме показаны ниже.

Типовая схема подключения каскадных контроллеров питания в двойном режиме. Простое использование одной части этого контроллера является ограничивающим элементом в общей сложности восьми собственных фаз. Получающиеся в результате очень сильные импульсы проходят через катушку вместе с импульсами от других фаз к процессору.

К Категория:

1 Отечественные автомобили

Устройство и работа контактно-транзисторного регулятора напряжения ПП-362

Рост количества и мощности потребителей электроэнергии на современных автомобилях привел к увеличению мощности генератора. С увеличением мощности генератора увеличивается величина его тока возбуждения, который должен прерываться контактами регулятора напряжения. Однако с увеличением мощности тока отключения контакты начинают сильнее гореть и быстро выходить из строя.Поэтому были разработаны контактно-транзисторные регуляторы, в которых транзистор играет роль контактов, размыкающих ток возбуждения, а контакты регулятора напряжения только управляют его работой.

Наиболее распространенным контактно-транзисторным регулятором является реле-регулятор ПП-362, применяемое с генератором переменного тока Г-250 на автомобилях «Москвич», ГАЗ-5ЕА и их модификациях.

Контактно-транзисторное реле-регулятор ПП-362 состоит из регулятора напряжения РН и реле защиты РЗ, которые имеют аналогичную конструкцию и представляют собой реле с одной парой замыкающих контактов.Подвижный контакт обоих реле (контакт якоря) электрически соединен с корпусом (магнитной цепью) реле. В отсеке, отделенном от электромагнитных реле перегородкой на внутренней стороне крышки, находится транзистор G, прикрепленный к радиатору – латунной (или алюминиевой) пластине, и два диода D и D2.

Рисунок: 1. Общий вид контактно-транзисторного реле-стабилизатора ПП-362 со снятой крышкой: РН – регулятор напряжения, РЗ – реле защиты, Др- разделительный диод, Т – транзистор, Ш, ВЗ и М – выходные клеммы. для соединения с обмоткой, соответственно возбуждения генератора, выключателем зажигания и массой генератора

В блоке электромагнитного реле под панелью находятся резисторы.Реле-регулятор имеет три выходных вывода Ш, ВЗ, / И для связи соответственно с обмоткой возбуждения генератора, замком зажигания и «массой» генератора. Ускоряющий резистор Ry служит для ускорения замыкания контактов регулятора напряжения.

Регулятор напряжения включает в себя транзистор Т, электромагнитное реле регулятора напряжения РН, полупроводниковые диоды D и Dg; резисторы Ry, Ra, Rtk. Lb- Электромагнитное реле PH управляет транзистором. Его обмотка PH0 является чувствительным элементом цепи регулятора, а замыкающие контакты PH, включенные между положительным выводом регулятора VZ и базой транзистора, управляют транзистором.

Управляющий ток транзистора (ток базы) незначителен и меньше тока возбуждения генератора на величину коэффициента усиления транзистора (в 15 раз). Напряжение на контактах тоже невелико – 1,5-2,5 В. Поэтому контакты регулятора напряжения при длительной эксплуатации практически не изнашиваются. Температурная компенсация регулятора напряжения осуществляется резистором RTK и подвеской якоря на термобиметаллической пластине.

Для защиты транзистора Т от короткого замыкания в цепи обмотки возбуждения генератора используется реле релейной защиты, имеющее три обмотки: главное реле релейной защиты, встречное устройство релейной защиты, магнитный поток которого направлен в сторону главная обмотка и реле защиты реле удержания.Замыкающие контакты RZ подключены через разделительный диод Др параллельно контактам РН.




Рисунок: 2. Схема контактно-транзисторного реле-регулятора ПП-362: а – полусвое, 6 – развернутое; RN – регулятор напряжения, RZ – реле защиты, T – транзистор P217V, E, K, B – выводы транзистора; эмиттер, коллектор, база; Дг – гасящий диод Д242, Д, – блокирующий диод Д242, Др – делительный диод Д7Ж; Яу и Яд – ускоряющий и добавочный резисторы 4,5 и 62 Ом, Rg – резистор базы транзистора 42 Ом; РТК – 12.Резистор температурной компенсации 5 Ом; RN0 – обмотка регулятора напряжения, 1240 витков, 17 Ом; Р30 – главная обмотка реле защиты, 75 витков; РЗу – удерживающая обмотка реле защиты, 950 витков, 42 Ом; РЗщ – встречная обмотка реле защиты, 1350 витков, 76 Ом; ОВ – обмотка возбуждения генератора; S3, W, M – выходные клеммы

Работа регулятора напряжения. При частоте вращения ротора струйного генератора и Ур

Когда контакты PH замкнуты, а транзистор T выключен, ток возбуждения падает, напряжение генератора падает и контакты PH размыкаются.Затем весь процесс повторяется. Диод Dg служит для шунтирования токов самоиндукции обмотки возбуждения генератора, возникающих при переключении транзистора T. Это исключает опасные для транзистора перенапряжения.

Срабатывание реле защиты. При коротком замыкании в цепи обмотки возбуждения генератора на «массу» происходит короткое замыкание встречной обмотки РЗ. Его магнитный поток, направленный навстречу магнитному потоку основной обмотки РЗ о, исчезает, и магнитный поток основной обмотки, притягивая якорь реле, замыкает контакты РЗ (с током через основную обмотку Р30 равным 3.2-3,6 А). В этом случае на базу транзистора подается «+» (аналогично замыканию контактов PH), транзистор запирается, что защищает его от повреждений.

Одновременно через замкнутые контакты реле защиты запитывается удерживающая обмотка реле, которая удерживает контакты замкнутыми до тех пор, пока ключ зажигания не будет выключен и короткое замыкание не будет устранено. Реле-регулятор будет готов к работе только после устранения короткого замыкания и повторного включения ключа зажигания VZ.Разделительный диод Dp служит для исключения ложного срабатывания реле защиты при замкнутых контактах PH.

Контактно-транзисторный реле-регулятор имеет более длительный срок службы и меньшую несоосность при работе, чем вибрационные реле-регуляторы. Однако наличие механического разрыва электрической цепи системы (контакты, пружина, подвеска якоря реле) и наличие воздушных зазоров между якорем и сердечником реле требуют систематической проверки и регулировки регулятора в процессе работы.Эти недостатки отсутствуют в бесконтактных транзисторных регуляторах напряжения, используемых с генератором Г-250 на автомобилях ЗИЛ-130 и ГАЗ-24 Волга.

К Категория: – 1 Отечественные автомобили

---

Личность и культура в Южной Африке

% PDF-1.3 % 1 0 объект > эндобдж 4 0 obj > эндобдж 2 0 obj > транслировать application / pdf

9. Величко Валчев
11. Личность и культура в Южной Африке
2014-02-14T16: 00: 37 + 02: 00Pdf9952014-02-17T11: 02: 19 + 01: 002014-02-17T11: 02: 19 + 01: 00GPL Ghostscript 8.64uuid: 833a07e0-23e7-400e-84df-4e48ac68cba1uuid: 22641d07-e486-4fc9-883a-676c03adb603 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / XObject> >> / Аннотации [178 0 R] / Родитель 3 0 R / MediaBox [0 0 595 842] >> эндобдж 6 0 obj > / Повернуть 0 / Тип / Страница >> эндобдж 7 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 8 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 9 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 10 0 obj > / Повернуть 0 / Тип / Страница >> эндобдж 11 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 12 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 13 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 14 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 15 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 16 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 17 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 18 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 19 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 20 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 21 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 22 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 23 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 24 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 25 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 26 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 27 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 28 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 29 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 30 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 31 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 32 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 33 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 34 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 35 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 36 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 37 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 38 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 39 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 40 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 41 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 42 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 43 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 44 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 45 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 46 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 47 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 48 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 49 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 50 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 51 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 52 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 53 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 54 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 55 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 56 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 57 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 58 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 59 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 60 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 61 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 62 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 63 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 64 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 65 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 66 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 67 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 68 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 69 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 70 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 71 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 72 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 73 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 74 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 75 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 76 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 77 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 78 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 79 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 80 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 81 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 82 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 83 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 84 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 85 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 86 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 87 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 88 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 89 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 90 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 91 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 92 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 93 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 94 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 95 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 96 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 97 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 98 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 99 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 100 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 101 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 102 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 103 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 104 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 105 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 106 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 107 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 108 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 109 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 110 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 111 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 112 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 113 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 114 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 115 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 116 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 117 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 118 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 119 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 120 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 121 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 122 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 123 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 124 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 125 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 126 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 127 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 128 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 129 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 130 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 131 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 132 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 133 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 134 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 135 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 136 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 137 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 138 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 139 0 объект > / Повернуть на 90 / Тип / Страница >> эндобдж 140 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 141 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 142 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 143 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 144 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 145 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 146 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 147 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 148 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 149 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 150 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 151 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 152 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 153 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 154 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 155 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 156 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 157 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 158 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 159 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 160 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 161 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 162 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 163 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 164 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 165 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 166 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 167 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 168 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 169 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 170 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 171 0 объект > / Повернуть 0 / Тип / Страница >> эндобдж 172 0 объект > транслировать xUnFiCcZ! -vIIgxLć {f * ls = s # 0 “J : Bi \ v; O: MRm> NCO: 4): g !: f’2UfNS% W ”Ү s | EV

v`fl.6f7 + v = ?: ݲ zjc) ~ {aX} _Ӫ Eu0`k} v zg ߱ w, x! Tu ޶ Wz; ‚+” \ `> ؗ # _ pM ~ F {ڐ o \ GQ | f “u.0 [%

Смерть в танцах: Депрессия

Если вам это нравится, поделитесь, пожалуйста.

«Потому что мы, депрессивные, подвешены в огромных темных кругах ада; внизу, внизу и вне поля зрения даже «Чистилища», не говоря уже о «Парадизо» и звездах за его пределами. Если не спасать, не направлять вперед, то вверх, то наружу, не срывать с ложного пути и не выдергивать его из ложного пути в свет («сияющий мир» Данте) фармацевтическими препаратами или непостижимыми естественными циклами прилива и отлива нейротрансмиттеров или, наконец, не высвобождаться нашими собственными руками, в забвение (будь то светлый или еще более темный, мы не можем знать с этого плана), мы остаемся потерянными, пойманными в medias res, беспомощными.” Элизабет Болман-Херринг

Жвачные животные с видом

Элизабет Болеман-Херринг

№ 12, из серии фотографий Пьера Камбона «Пара».

«Nel mezzo del cammin di nostra vita / Mi ritrovai per una selva oscura, / Ché la diritta via era smaritta». / «В середине пути нашей жизни / Я оказался в темном лесу, / Ибо я сбился с пути.». . . «E quindi uscimmo a riveder le stele». / «И вот мы вышли и снова увидели звезды». —Данте

TEANECK Нью-Джерси – ( Weekly Hubris ) – 3 июня 2013 г. – Между « Nel mezzo » Данте. . . » и « E quindi . . . » лежит одно из величайших путешествий, и расширенных метафор в западной литературе.

То, что комедия флорентийского поэта озаглавлена ​​именно так – «Комедия» – а позже в редакции Боккачо – «Божественная комедия» – имеет отношение к звездам, которые главный герой видит в конце своей духовной одиссеи.

Тем не менее, что нам больше всего запомнилось в Commedia , так это его «темное дерево», его «ад», поэтому те, кто проживает свою жизнь, снова и снова теряются в этом темном лесу, в депрессии, становятся такими. естественно, к Данте за словами, чтобы описать их состояние.

Ибо мы, депрессивные, подвешены в огромных мрачных кругах ада; внизу, внизу и вне поля зрения даже « Purgatorio », не говоря уже о « Paradiso » и других звездах.Если только не быть спасенным, направленным вперед, вверх и наружу, если не вырвать с ложного пути и не выйти в свет («сияющий мир» Данте) фармацевтическими препаратами или непостижимыми естественными циклами прилива и оттока нейротрансмиттеров или, в конечном счете, не выпущено нашими собственными руками, в забвение (светлый или еще более темный, мы не можем знать с этого плана), мы остаемся потерянными, пойманными в средствах массовой информации res , беспомощными.

Депрессия – состояние полного застоя

№5, из серии фотографий Пьера Камбона Humanum est.

Депрессия – это, прежде всего, застревание.

В этом он напоминает болезнь Паркинсона. А для многих униполярных депрессивных людей истинного пробуждения не бывает. Болезнь энтропийная. Его жертвы – а многие из нас – жертвы от рождения – просто сбегают и останавливаются. Мы перестаем вставать с постели, купаться, мыть лицо или волосы, говорить, отвечать, работать, творить. Мы перестаем быть как , не говоря уже о самих себе. Мы испаряемся, оставляя после себя холодные раковины.И некоторые из нас, многие из нас, конечно, я и несколько людей, которых я люблю, которые всю жизнь находились в депрессии, снова и снова пытаются положить конец всему этому.

Но мы не хотим еще больше страдать при отъезде, поэтому мы обычно делаем хэш самоубийства: большинство доступных нам методов причиняют адскую боль или влекут за собой еще большие страдания в случае неудачи (повреждение мозга и печени, встречи с людьми). с мчащимися автомобилями, которые мы выигрываем только наполовину, головы сносятся наполовину, эти неудачи оставляют нас только с ошеломленной семьей и прохожими, травмированными на всю жизнь).

В одном из руководств о потенциальных самоубийствах содержится полезная информация о смерти в результате воздействия на крайнем севере, в разгар зимы. (В конце концов, я выбросил из этого небольшого учебника только прошлой зимой, но не до того, как прочитал и выделил его. Я депрессивный человек со стороной обсессивно-компульсивного расстройства.)

Горе мне.

«Депрессия», как дескриптор, значит, так, , а не , также охватывает состояние, которое мы в однополярном сообществе воплощаем.Назвать нашу повторяющуюся вивисекцию «депрессией» сродни описанию напалма как «раздражителя».

Поменяюсь ли я местами с больным шизофренией, Боковым амиотрофическим склерозом ( ALS ) или раком поджелудочной железы 4 стадии? Нет. Но депрессия прямо там, и в большинстве случаев, если ее не лечить, несомненно, фатальна.

Как сказал мой последний психиатр, в первую неделю, когда я встретил его, около 14 лет назад, «Нет боли, физической или психической, сравнимой с депрессией.Суицидальная, клиническая депрессия – это неотложная медицинская помощь, как волосы в огне “.

Если бы я все еще находился в состоянии депрессии , как и , в последние два месяца я бы не писал это эссе (и вы бы не чувствовали себя обязанными бегло просмотреть его). Если бы я оставался как в депрессии, я был бы в темноте по коридору; свернувшись калачиком в постели в позе эмбриона; рычание и хныканье.

Депрессия – это , а также , как в раннем фильме Ингмара Бергмана по бесконечной петле: крики и шепоты; рычание и хныканье. Не музыкальная комедия.

И доступные лекарства действительно не годятся

№ 8, из серии фотографий Пьера Камбона «Пара».

В Разобраться с меланхолией [http://www.poets.org/viewmedia.php/prmMID/15920], Джейн Кеньон [http://en.wikipedia.org/wiki/Jane_Kenyon] пишет в «Credo »:« Фармацевтические чудеса работают / но я верю только в этот момент / благополучия. / Нечестивый призрак, / ты обязательно вернешься снова./ Грубо, значит, вы поставите ноги / на журнальный столик, откинетесь назад / и превратите меня в человека, который не может / потрудиться говорить; кто-то / кто не может спать или ничего не делает / кроме сна; не могу читать или позвонить / записаться на прием для помощи. / Я ничего не могу сделать / против твоего приезда. / Когда я не сплю, я все еще с тобой . ”

В бумажнике я ношу распечатку (другие пациенты с униполярной депрессией на самом деле носят флешки на шее) со списком психофармпрепаратов, которые я пробовал, но которые оказались безуспешными; и – лекарства, на которые в поисках «лекарства» я обнаружил аллергические реакции того или иного рода.Страница информации – в назидание парамедикам, врачам отделения неотложной помощи и даже моим доверенным лечащим врачам (поскольку я не могу, хоть убей, вспомнить названия всех этих лекарств к настоящему времени) – плотная и подробная, в 10-бальный тип.

Однако моя мини-униполярная биология , а не , утверждает, что ни одно из лекарств, которые я сейчас принимаю, на самом деле «не подходит»; никто на самом деле не работает.

Если, как многие теперь считают, депрессия – это своего рода наследственное расстройство мочеиспускания, панвоспалительный процесс, затрагивающий очень специфические нейротрансмиттеры (в первую очередь НЕ серотонин), расстройство сна и настроения, а также, и, и, и, выраженное особенно в передней поясной части головного мозга и в системе глутамата, то мы уже около двух десятилетий лаем не на те деревья и принимаем Прозак и его клоны от болезни, которую гораздо легче остановить с помощью таких лекарств, как назальный кетамин. и налтрексон в низких дозах [http: // www.forbes.com/sites/matthewherper/2013/05/23/johnson-johnson-is-reinventing-the-party-drug-ketamine-to-treat-depression/; http://painsandiego.com/2012/10/05/ketamine-rapidly-relieves-depression-by-restoring-brain-connections/; http://www.solasclinic.com/wordpress/the-beauty-of-low-dose-naltrexone-ldn/].

Во время этого последнего, девятого круга ада поединка с тем, что я давно называл (в честь Уинстона Черчилля) «Мой черный пес», я погрузился в изучение химии своего собственного мозга и считаю, что наконец понял курс лечения, который необходимо соблюдать мне (и другим).К сожалению, поскольку Big Pharma не может объединить незапатентованные вещества, такие как кетамин, налтрексон и N-ацитл-цистеин, сегодня я могу успешно лечиться в Германии, Австралии или Мексике (и, по цене, не покрывается моей страховкой в ​​Ла-Хойе или Принстоне, штат Нью-Джерси), но не в Энглвуде в офисе моего терапевта, хотя это было бы несложно для моего очень умного терапевта / гериатра из Нью-Джерси.

В настоящее время я тоже жду вестей от доктора Хелен Мейберг из больницы Университета Эмори, чья операция по глубокой стимуляции мозга для многих доказала еще один верный выход из рефрактерной депрессии [http: // www.pbs.org/wgbh/takeonestep/depression/video-ch_10.html]. Даже если я подхожу для установки имплантата передней поясной извилины, у меня может не хватить смелости пройти такую ​​радикальную процедуру, но я также знаю, что день ото дня, когда моя депрессия остается без лечения, и принимают лекарства, которые я принимаю, моя седина материя вырождается по крупицам.

Итак, в настоящее время для лечения хронической, почти полной бессонницы, pavor noctis R.E.M. кошмары и ужасающая депрессия, я принимаю два очень грязных наркотика и третий довольно грязный наркотик, за определенную плату, и моя депрессия не проходит и не проходит.

Моя верная и любимая супруга, Моя Черная Собака, и я, спотыкаясь, спотыкаемся, одинокая троица, прочесывая Google и уклоняясь от неврологов, пытаясь получить больше знаний; больше света.

Добро пожаловать в американское здравоохранение.

«Как я могу снова тебе доверять?»

№ 2, из серии фотографий Пьера Камбона «Пара».

Моя текущая «Осада собакой» началась с урагана «Сэнди», и все это продолжалось восемь месяцев.

Были «триггеры», как будто ураган, разрушивший штат, в котором я живу, не был достаточным предвестником. Но были и другие тяжелые потери и падения.

Мой самый близкий друг и доверенное лицо около 30 лет, получив совместные электронные письма от Black-Dog- et-Moi , разорвал нашу давнюю дружбу. Она сказала: «Как я могла снова доверять тебе после этого?»

Примерно в то же время я прекратил общение с миром в целом, чтобы защитить свой небольшой круг друзей и избавить себя от заботливого оскорбления со стороны других.

Дональд Холл, муж поэтессы Джейн Кеньон, пишет о Джейн в глубине души: «Одна из самых сложных вещей, если вы в депрессии, – это попытаться удержать себя в присутствии других, особенно тех, кого вы любите. Помню день рождения внучек в доме дочери. Джейн стояла и смотрела, несчастная, с трудом говоря. Она была тихой, было много людей, и она практиковала невидимость. Моя дочь посмотрела на нее и сказала: «Ты несчастный , не так ли? Когда Джейн кивнула, Филиппа сочувственно заговорила и оставила ее одну.Вы не пытаетесь поднять настроение депрессивным; худшее, что вы можете сделать, – это считать для них их благословения ».

Или возьмите их за покупками, я мог бы добавить.

Когда я был подростком и 20-летним и начинал интеллектуально бороться с состоянием, которое я испытывал с младенчества, моя мать пыталась вытащить меня из дома. Мы ходили, скажем, в торговый центр в Атланте – самый престижный торговый центр Бакхеда, где в более счастливые времена мы с ней обедали вместе в Niemann-Marcus, всегда заказывая салат из курицы и пекана, абрикосовый мусс и поп-оверы.

Однако в сопровождении моего ненасытного Chien Noir я начинал рыдать, пока мы шли – плакать так сильно, что меня рвало; не заботясь о том, кто меня видел или как они могут меня увидеть – и моей матери пришлось бы проводить меня, ослепленную слезами и унижением, обратно в машину, домой и в затемненную комнату.

Пытаться объяснить это состояние гражданским лицам – а моя собственная депрессия сопровождается посттравматическим стрессовым расстройством, СДВ и расстройствами сна четвертой стадии – значит попытаться объяснить четвертое измерение тем, кому посчастливилось населять только три.

Это невозможно. Я больше не пытаюсь.

Один друг звонит мне каждый день, тем не менее, в течение нескольких месяцев я не брал трубку, и в нашем сообщении на автоответчике на стационарном автоответчике четко указано, что я больше не разговариваю (не говоря уже о том, что пишу, сплю, двигаюсь, улыбаюсь, смеяться, сосредотачиваться на чем-то похожем на работу, заниматься йогой и т. д. и т. д.).

Но. . . Я не могу заставить никого понять, куда я иду, когда иду. Однако могу заверить их, что когда я уйду, меня уже не будет. И я понятия не имею, вернусь ли я, когда и как.

Писательница Мери Нана-Ама Данкуа [http://www.danquah.com/] заявляет: «Бывают моменты, когда мне кажется, что я пережил депрессию дольше, чем сам. Думаю, это было со мной с самого начала. Задолго до того, как я научился писать свое имя по буквам. Нет, даже дольше. Я уверен, что прежде, чем я смог произнести собственное имя или научиться любить цвет своей кожи, эта пустая сердечная боль преследовала меня, терпеливо ожидая неизбежного пересечения наших путей, планируя свое несчастье в будущем.Я всегда знал, что что-то в моей жизни было не совсем правильным, если не полностью неправильным. Мои весы никогда не были сбалансированы. На каждые двенадцать радостей у меня приходилось 25 горестей. И каждая печаль была подобна песне. Мелодичное соблазнение приближает меня к этой ужасной болезни, которая стоила мне любовников и дружбы, денег и возможностей, времени и еще времени. Столько времени потрачено зря ».

Когда я отправился в освященный НИМГ в Вашингтоне, округ Колумбия, чтобы принять участие в клинических испытаниях, предлагающих незначительные количества кетамина группе однополяров гениального уровня (и, чтобы дать нам, , этой редкой группе лабораторных крыс, всего одну дозу кетамина внутривенно. было моральным эквивалентом того, чтобы найти людей, умирающих от обезвоживания в Гоби, и предложить каждому по глотку воды), – спросил меня доктор.Карлос Сарате, который руководил исследованием, как моя жизнь была омрачена депрессией [https://weeklyhubris.com/one-flew-out-of-the-cuckoo%E2%80%99s-nest-or-a- человек-лаборатория-крыса-берет-на-нич-% E2% 80% 99s-% E2% 80% 9Cклиническое испытание-культура% E2% 80% 9D /].

Доктор Сарате не хороший человек, и он привык управлять своей маленькой кетаминовой вотчиной, как персидский деспот своим молчаливым гаремом.

Я ответил, что написал бы больше книг. С острым сарказмом он спросил, писал ли я когда-нибудь книг из .Я ответил: «Двенадцать».

Он действительно понятия не имел, с кем имеет дело: группа, которую я встретил, попавшая в сеть на испытании Zarate NIMH, включала по крайней мере трех человек, вполне способных иметь несколько докторских степеней; написал гораздо больше книг, чем я. Однако все мы были вынуждены хромать по жизни, стаи диких собак снова и снова срывали нас по щиколотку. Чудо, что мы все еще стоим. По-модному стоя.

Так что, как правило, я стараюсь затаиться, когда мой собачий компаньон присутствует.Это лучшее, что я могу сделать для всех, кого это касается.

Когда – как сейчас – слова снова начинают вытекать из моих пальцев, mirabile dictu , я знаю, что получил передышку. Но до тех пор, пока я не смогу писать больше, чем просто бормотать научную литературу от первого лица, я все еще в лесу.

Писатель и исследователь психического здоровья Джошуа Вольф Шенк [http://www.shenk.net/biography.htm], автор книги «Меланхолия Линкольна: как депрессия бросила вызов президенту и способствовала его величию» , пишет о неспособности языка выразить, описать, охватить реальность депрессии.

«Неудача начинается, когда слова, предназначенные для систематизации или категоризации, то, что Морис Мерло-Понти называет« эмпирической речью », на самом деле нарушают или вытесняют« творческую речь »или« то, что освобождает смысл, заключенный в вещи ». Каждое дыхание и Слово – это усилие в переводе, и иногда это усилие может показаться невозможным. Но стихи, тексты песен и рассказы могут стать концом для преодоления упорной дистанции, разделяющей нас, помогая нам почувствовать, что значит быть живыми. Слова могут создавать смысл, учить нас нашим собственным мыслям и, возможно, даже описывать жизнь.”

Возможно.

На данный момент я изолирован, наблюдая с 1 по 5 сезоны «Настоящей крови», сериала HBO, который является таким подходящим объективным коррелятом для моей жизни как «Супер» (r-natural): наполовину человек, наполовину бешеный черный пес. .

Я только что разговариваю только с другими «Суперами» или выхожу на короткие поручения, инкогнито, в хрупкой маске «почти я, но не на самом деле».

Я доверяю только своему мужу войти в темную комнату, где я жду избавления. Через электронную почту я доверяю только своему двуполярному другу, который хорошо знает эту территорию; и мой друг, охваченный тревогой собиратель, который рад, что мне удается набирать односложные слова.

Совсем недавно новый психолог сообщил мне, что я гений или почти гений. Такая информация никогда не имела для меня особого значения раньше, но, поскольку я чувствовал, что моя хватка за рассудок и разум за последние несколько месяцев упала с до , теперь приятно знать, что, хотя серые клетки умирают. из-за ежедневной хлебной корзины, возможно, я могу позволить себе их потерять.

И, если то, что я читал о кетамине, налтрексоне и N-A-C, правда, и я могу найти невролога, готового заняться лечением моей глутаматной системы, тогда мои нейроны будут регенерироваться; даже размножаться.

Произошли гораздо более странные вещи.

Я бы не сказал, что настроен оптимистично. О нет, я так не катаюсь. Но я знаю, что некоторые двери могут открываться и выходить из моей затемненной комнаты. Между тем, тем не менее, питомник по-прежнему закрыт для гражданского населения; те, у кого всего две лапы.

Клинический психолог, писатель и униполярный депрессивный Марта Мэннинг пишет: «Любой, кто когда-либо был в тяжелой депрессии, знает, что [просить нас сформулировать, что не так] так же устрашающе, как просить хромого танцевать чечетку.Кроме того, это приводит к взаимному разочарованию, гневу и, в конечном итоге, к беспомощности. . . . В депрессии свет выключен, но кто-то определенно дома. Она просто не может дойти до двери, чтобы впустить тебя.

И если вы попытаетесь войти до того, как она сама откроет дверь, вы рискуете быть растерзанной огромной рычащей собакой, над которой она совершенно не властна.

Примечание: Чтобы увидеть больше впечатляющих фотографий Пьера Камбона, посетите: http: // www.photodigest.be/photo-exhibitions/pierre-cambon-engraved-photographs-paris/#.UZ-5Bdg8CSp; и http://lejournaldelaphotographie.com/entries/10919/pierre-cambon-jeter-l-encre. Четыре изображения, иллюстрирующие это эссе, вошли в серию Камбона «Пары».

Также: Чтобы познакомиться с Данте Алигьери и его Commedia , начните с https://en.wikipedia.org/wiki/Dante_Alighieri.

Кому: Информацию об одном калифорнийском клиницисте, ведущем новаторскую работу с кетамином при посттравматическом стрессе и депрессии, можно найти по адресу http: // painsandiego.
