Ремонт телевизорв для нначинающи

  Обычно для ремонта телевизоров не нужна схема.  Для импортных, её трудно найти.   Ремонт начинается с того (включается ли телевизор и светится ли экран?).

 Самой часто распространённой поломкой всех телевизоров (наших и импортных) является – КОЛЬЦЕВЫЕ МИКРОТРЕЩИНЫ в точках пайки, особенно у массивных деталей. (трансформаторы, транзисторы  на радиаторах, микросхемы на радиаторах, тюнеры или блоки СКВ (в которые втыкается антенна).
 Это происходит потому, что когда-то при транспортировке телевизора эти детали тряслись и пайка их выводов получила микротрещины. А в процессе работы (высокая температура в корпусе телевизора, перепад температуры, влажность воздуха) окончательно (за несколько лет) увеличили размер этих трещин до полного пропадания контакта, да и трещины (кольцевые микротрещины в местах пайки) сами окислились из-за длительного срока.
 Рекомендую при ремонте любого телевизора уж если не пропаять то хоть тщательно просмотреть места пайки массивных деталей.

Это может сократить время ремонта телевизора до смешного.
 Если телевизор не включается, а напряжение в розетке есть, и вилка и шнур сетевой исправны – то проверяем кнопку включения. При исправной кнопке – проверяем дросель-фильтр в блоке питания, после диодный мост и предохранитель который обычно находится возле кнопки включения или диодного моста.
 Если предохранитель перегорел то не следует поменяв этот предохранитель (они обычно на 4А) включать телевизор в сеть не проверив блок питания на работоспособность. Предохранитель может снова сгореть и ещё несколько каких нить деталей.   Вместо предохранителя впаиваем в разрыв обыкновенную лампочку на 220в мощностью от 40….100 ват.
 Перерезаем любую дорожку идущую на диодный мост (по переменке). Включаем телевизор в сеть.  Лампочка горит во всю мощность, отключаем петлю размагничивания кинескопа. (можно выпаять терморезистор размагничивания) и включаем снова телевизор в сеть.
Если лампочка погасла – то бежим в магазин и покупаем новый терморезистор размагничивания, прихватив с собой образец. Меняем его и всё будет работать. (этот дефект встречается часто)   Если же это не терморезистор размагничивания, то на всякий случай разрядим 2-х ватным резистором 1к….10к (я разряжаю обычной лампочкой на 220в. И мощностью 40…100 ват)   электролитический конденсатор в блоке питания (на который приходит выпрямленное сетевое напряжение 310в.)
 После доразрядим его замкнув контакты пинцетом – до полного нуля, продержав пинцет около 20-и секунд на контактах. (ТАК РАЗРЯЖАТЬ ЭТОТ ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР НАДО ПЕРЕД КАЖДЫМ ИЗМЕРЕНИЕМ НА СОПРОТИВЛЕНИЕ В БЛОКЕ ПИТАНИЯ). Померяем тестером напряжение на этом электролите после разрядки, оно не должно превышать более 0.5в. Переключаем тестер в режим
ОМ-метра
и проверяем сопротивление этого электролита. Оно должно быть больше 10-и кОм. Если используется цифровой мультиметр то надо проверить на пределе “проверка диодов” или “пищалка пробник” и на других приделах сопротивления. Я в цифровике использую пищалку в таком случае и просто проверяю на короткое замыкание.    Если ОМ-метр показывает что электролитический конденсатор замкнут,  то надо снова проверить диодный мост (который стоит по выпрямлению сети) перерезав плюсовую дорожку идущую от диодного моста к электролиту и блоку питания. Диоды в мосте проверяются по отдельности (прям так тыкая по ним туда сюда не выпаивая (если у вас цифровик)).   Если диоды в мосте исправны то припаиваем обратно разрезанную дорожку (зачистив лак на ней ножом и облудив и кусочком провода запаиваем перерезанное место).
 Далее проверяем микросхему (или транзистор в блоке питания). Если + с большого электролита   идущий на микросхему (транзистор) в БП накоротко закорочен на минус большого электролита – то меняем все микросхемы в блоке питания (а если там стоит транзистор – то этот транзистор и микросхемы также, которые возле него) Если нет в БП микросхем то меняем транзистор и ещё один транзистор с которого подаётся напряжение на этот мощный (большой транзистор).   Также (при любом ремонте телевизора, который старше 3-х лет надо поменять все маленькие электролитические конденсаторы   в сетевой части блока питания) там большая температура и конденсаторы в блоке питания долго не живут.
По этому часто случается так, что подсохнув один из этих маленьких электролитиков   заставляет сгореть ключевую микросзему (транзистор). А иногда ЕСЛИ НЕТ КОРОТКОГО ЗАМЫКАНИЯ ПО ЦЕПИ 310В,
(на сетевом электролите например) – то блок питания может не запускаться вообще (хотя все детали в нём исправны) – из-за того что электролитик   какой нить в сетевой цепи (310в.) блока питания высох. (этот дефект наблюдается очень часто). Менять надо все электролитики, которые стоят в высоковольтной (сетевой) части блока питания, кроме этого большого.   Заменив это дело, проверяем на сопративление сетевой (основной электролит),   (который был замкнут накоротко) – если он уже не замкнут сетевой частью БП, то всё ОК. Но не спешите сразу включать в сеть. Вдруг чего нить вы не досмотрели и все вами заменяные микросхемы могут сгореть снова.
 Делаем дальше так:   Разрезаем дорожку идущую к одному из концов сетевого диодного моста (ПО ПЕРЕМЕНКЕ) и впаиваем в разрыв обыкновенную лампочку на 220в мощностью от 40. …100 ват.   Если лампочка горит во всю мощность то продолжаем искать поломку в блоке питания. А если лампочка при включении, вспыхнула на мгновение и горит тускло или пульсирует – то всё ОК, ремонт окончен, отпаиваем лампочку и пропаиваем разрезанную дорожку короткой проволочкой.   Если предохранитель цел и нет короткого замыкания по цепи 310в на большом электролите и напряжение подаётся на блок питания.
 Замена маленьких электролитиков в сетевой части ничего не дала. Все детали исправны. И замена микросхемы в блоке питания тоже ничего не принесла. А БЛОК ПИТАНИЯ ЗАПУСКАТЬСЯ НЕ ХОЧЕТ. То (часто в наших телевизорах “Витязь”) бывает что питание генерирующей маленькой микросхемы в блоке питания подаётся через делитель собранный на двух резисторах одно ватных с +310 вольт (прям с моста и большого электролита) этот делитель делает напряжение с 310-и до (примерно 9…18в. я сейчас не помню). Так вот у меня часто случалось так, что резисторы по внешнему виду вполне нормальные, а если их выпаять и проверить их сопротивление (которое должно быть примерно 500к) то их сопротивление будет = бесконечности.
Меняем эти 2 резистора и блок питания должен запуститься. (это также встречается довольно часто).


Может ещё срабатывать защита при включении телевизора. Вы включаете телевизор в сеть а лампочка-индикатор начинает пульсировать, или же не загорается вовсе, НО ПРИ ЭТОМ СЛЫШЕН ПИСК ИЗ ТЕЛЕВИЗОРА. В таких случаях может быть 3 варианта поломок.

1) Это в блоке питания от старости подсохли маленькие электролитики     Про которые я упоминал раньше. Из-за них блок питания начал выдавать большее напряжение чем положено. А в некоторых телевизорах стоит стабилизатор на выходной части блока питания, в некоторых телевизорах по напряжению 29 в (питание кадровой микросхемы), и в некоторых (реже) по 115 вольтам, которые подаются на питание строчной развёртки (строчный транзистор и

ТДКС). Поменяв электролитики в сетевой части блока питания, вы этим введёте БП в нормальный режим. Далее меняете стабилизатор который стоит в цепи по 29 в. (он примерно на 40 в. ограничения).
  2) Второй причиной срабатывания защиты в блоке питания бывает выход из строя ТДКС. Он делает 16 000 вольт и частенько летит. Проверить ТДКС на пробой (замыкание) можно включив тестер в режиме пищалки между общим (корпусным) проводом телевизора и дорожкой которая соединяет один вывод ТДКСа с (коллектором) средним выводом большого транзистора на радиаторе возле ТДКСа. Если короткое замыкание между этими точками всё же имеется, то надо или отпаять средний вывод (коллектор) или перерезать дорожку к нему. Для того чтобы отделить транзистор от ТДКСа и понять – что же у нас пробито (замыкает на корпус) транзистор или
ТДКС
? Найдя пробитый радиоэлемент вы меняете его. Но иногда транзистор и ТДКС горят одновременно, и лучше поменять их обоих.
  2a) иногда бывает так что получается обрыв внутри конденсатора идущего с коллектора строчного транзистора на корпус. И при этом напряжение на ТДКСе выростает очень сильно что приводит к пробою ТДКСа и иногда вместе с транзистором. То желательно выпаять этот конденсатор расчитанный на 1600 в. и выше напряжение и проверить его на ёмкость. Если измерить ёмкость нечем – то можете его заменить (от греха по дальше). Даже если у вас под рукой не окажется такого высоковольтного конденсатора, то при включении телевизора (после замены ТДКС и/или строчного транзистора. То если у вас этот высоковольтный конденсатор дефектен то ТДКС начнёт потрескивать напряжением (даже иногда трещать довольно сильно) – значит этот высоковольтный кондёр менять вам всё таки придётся. А если всё нормально, и размер картинки по горизонтали не выходит за приделы – то этот высоковольтный конденсатор нормальный и его менять не нужно.
  Проверяйте всегда чтобы высокое напряжение, идущее на строчную развёртку (обычно 115…118 в. реже 125 в. – зависит от размера кинескопа и модели телевизора) (на выходной части блока питания было в норме). В блоках питания обычно есть подстроечный резистор которым выставляется это напряжение. Но лучше всегда менять электролитики в сетевой части БП. Также повышенное напряжение выше нормы можно заметить по изображению на экране телевизора. Если оно со временем эксплуатации стало по горизонтали больше положенного – то значит напряжение БП из-за высыхания электролитиков в БП поднялось выше нормы и эти электролитики пора поменять, пока что-нибудь вылетело в телевизоре.
  3) третья причина срабатывания защиты в БП – это замыкание какого-нибудь электролита на выходной части блока питания. Или пробой какого-нибудь диода в тойже части блока питания. Также может быть замыкание стабилизирующих микросхем (5в, 9в, 12в) по входу, на которые подаётся напряжение с блока питания. Это можно проверить путём включения мультиметра (тестера) в режиме омметра или пищалки, одним щупом на общий провод (корпус) другим пробежаться по плюсовым контактам электролитических конденсаторов стоящих на выходе блока питания. И если на каном-нибудь электролите будет замыкание то надо по дорожке пробежать дальше (от БП к схеме телевизора) и попытаться найти пробитую деталь. Обычно это может быть какой-нибудь стабилизатор или стабилизирующий транзистор. Но этот вариант бывает редко. Скорее встречаются пункты 1) и 2)

Горизонтальная полоса по середине экрана


  Звук есть, телевизор работает, а вот изображения нет, вернее белая горизонтальная полоса по середине экрана.
  Чаще всего это выход из строя кадровой микросхемы. Она находится обычно рядом с проводами (разъёмом) идущими на отклоняющую систему (катушку). Она всегда закреплена на радиаторе. Прогрев телевизор 3-5 минут можно потрогать все радиаторы микросхем (иногда бывает так, что радиатор кадровой микросхемы холодный). Скорее всего это вылетела кадровая микросхема, и её надо заменить. Но желатльнно пробежать мультиметром (тестером), померять по отношению к общему (корпусному) проводу, по всем контактам кадровой микросхемы, и посмотреть – есть ли какие-нибудь напряжения на выводах, есть ли 25..29 в.? Если напряжение 25…29 в. есть, а радиатор микросхемы совершенно холодный (может быть что очень, очень горячий) – то значит это действительно эта микросхема. И вам остаётся сбегать в магазин и купить новую микросхему.
  Если напряжения 25…29 в. на кадровой микросхеме нет, то проверьте все электролитические конденсаторы возде ТДКС-а, и диоды возде этих электролитов. Там создаётся в некоторых телевизорах это напряжение 25…29 в.
Но чаще всего это напряжение делает блок питания. И проверьте электролиты и диоды в выходной части блока питания.

Нет звука, изображение есть

 Бывает часто что выходит из строя динамик. Особенно когда два динамика включены последовательно. То сгоревший один динамик не будет пропускать через себя сигнал на другой динамик.
Начинаем ремонт звука с прозвонки динамиков. Динамик должен звониться на сопративление 8 ом (реже 4 ома). После проверяем качество пайки проводов к динамикам. Далее идём по проводам к звуковому разъёму на плате телевизора (может быть плохой контакт в разъёме или мокротрещины в местах пайки разъёма к плате (кольцевые микротрещины). Далее от этого разъёма идём по дорожкам к звуковой микросхеме (которая закреплена на радиаторе). На пути по дорожкам к выводам этой звуковой микросхемы (в половине телевизоров) стоят электролитичемкие конденсаторы   большой ёмкости примерно 470…1000 мкф и напряжением 16…40в. Которые надо проверить на пробой и на высыхание тестером, или подставкой в паралель к контактам припаяного, нового электролита примерно такой же ёмкостью и напряжением не менее припаяного, можно больше (Внимание. Не перепутайте полярность)
Звуковая микросхема на радиаторе и подвержена тряске при транспартировке. Поэтому обязательно её выводы просмотреть на наличие кольцевых микротрещин в местах пайки.
  Далее пробегаем тестером (по отношению к общему проводу) по всем контактам звуковой микросхемы в поисках напряжения питания 12…27в на одном или нескольких выводах. Если этого (и вообще никакого) напряжения на выводах звуковой микросхемы нет, то проверяем выходную часть блока питания (которая создаёт 12….27в напряжение) и дорожки идущие от блока питания к звуковой микросхеме.
  Если напряжение питания 12. ..27в на одном или нескольких выводах звуковой микросхемы имеется, то берём в руку металический предмет (пинцет, отвёрку) держа за метал. И прикосаемся (очень осторожно, да бы не замкнуть два контакта между собой) ко всем контактактам звуковой микросхемы по очереди. И на прикосновении к одному из контактов должен раздаться из динамиков громкий фон переменного тока. Телевизор при данной операции должен быть включен :). И вы недолжны прикосаться другой или этой же рукой, в которой держите отвёртку ни к каким металическим предметам, да бы по больше в вас наводилось фона подаваемого на вход звуковой микросхемы.
  Если фон от вашего прикосания в динамиках появлятся, а звука в телепрограмах нет – то вам придётся искать поломку звука дальше, до выходной звуковой микросхемы. До этой микросхемы может стоять ещё одна маленькая звуковая микросхема, на которую приходит звуковой сигнал от видео-аудио входов телевизора. И также в этой маленькой микросхеме происходит переключение звукового сигнала (телесигнал, звук выкл (Mute), звук с видео-аудио входов и выход звука на видео-аудио выходы). Так же вместо этой маленькой микросхемы могут стоять транзисторы которые выполняют эту же функцию. Так же на эти транзисторы или маленькую комутационную звуковую микросхему приходит регулирующее рапряжение громкости с центрального процессора. Так что все эти цепочки можно проверить.
  А если при вашем кoсании по контактам звуковой микросхемы никаких звуков из динамиков не наблюдается – то стоит сначала проверить обвязку звуковой микросхемы (электролитические конденсаторы проверяют тестером на – пробой и подставкой нового к контактам приваяного – на высыхание, резисторы, диоды – туда сюда). Если обвязка цела то меняем звуковую микросхему и смотрим результат. Иногда в телевизорах используется система шумоподавления. Это когда вы настраиваете каналы и пока пробегаете от одного канала к другому, и вместо изображения на экране снег. То из динамиков в это время должен раздаваться громкий шум (белый шум – шипение) что соответствует отсутствию звукового сигнала на входе. (обычная особенность частотной модуляции ЧМ/FM что используется для передачи звука в телевидении).
  Так вот есть такая система в некоторых телевизорах, которая блокирует звук во время отсутствия сигнала. И на выходную звуковую микросзему в этом случае (если сигнала нет) подаётся блокирующее напряжение с центрального процессора (которое иногда усилино транзистором и развязано диодами с другими блоками). Это блокирующее напряжение заставляет отключиться выходную звуковую микросхему (иногда это блокирующее напряжение подаётся не на выходную звуковую микросхему, а на предварительную звуковую-комутационную микросхему). И неисправность в цепи по блокировке звука может вызвать отсутствие звука при нормально работающей звуковой микросхеме. Поломка обычно в цепи блокировки звука может появиться когда хозяева телевизора пробуют подключать внешние колонки с усилителем к телевизору. И ещё может быть из-за изменения сопративления резистора в цепи блокировки звука. (этот резистор определяет порог блокировки звука) и стоит он возле центрального процесмора. Его сопротивление может возрости само по себе. И для этого вам понадобится конечно схема. Но такая поломка мне встресалась всего один раз.
Вроде по звуку на сегодня хватит 🙂

Звук есть, экран не светится

   Одной из распространённых такой поломки, является отсутствие накала на кинескопе. Если задняя часть кинескопа не светится то надо пробежать по дорожкам и проводам от контактов накала (на кинескопе) и далее на плату к ТДКСу. Обычно на один провод накала впаян резистор 2…5 Ом мощностью 2 вата. Может быть что этот резистор получил микротрещину в корпусе и на всякий случай его желательно прозвонить тестером (предварительно сняв плату кинескопа с кинескопа, да бы избежать шунтирования щупов тестера низко омной цепью резистор – накальная нить – ТДКС – резистор. А также хорошо проверить все контакты в цепи накала кинескопа на микротрещины.
  Необходимо проверить также наличие высокого напряжения (27 тысяч вольт на аноде (присоске) кинескопа. Для этого ВЫКЛЮЧАЕМ ТЕЛЕВИЗОР И ЖДЁМ 5 МИНУТ! Чтобы разрядилось немного напряжение на присоске. Окуратно, одной рукой, другую руку за спину или в карман! Снимаем присоску с кинескопа (приподняв резину вверх и сдвигая контакты (зацепы) в бок, чтобы освободить один из крючков (зацепов). Ложим присоску подальше от платы телевизора и других металлических предметов. Можно повесить её в воздухе, чтоб свисала со стола не касаясь пола и других металлических предметов.
  Берём отвёрку с очень хорошо изолированной ручкой (без трещин в изоляции ручки). Включаем телевизор в сеть, и нажимаем кнопку запуска. Держим отвёрку одной рукой. Вторую руку прячем за спину или в карман. Подносим отвёрку к контакту (зацепу) на присоске (НЕ БЛИЖЕ ЧЕМ НА РАСТОЯНИИ 3 СМ)! И вы должны услышать потрескивание высокого напряжения (27 тысяч вольт) между отвёрткой и контактом присоски. Если потрескивания нет – то нет высокого напряжения 27000в. Если есть – то высокое производится ТДКСом.
  Если высокое есть а накал кинескопа не светится, то снова проверяем цепь накала кинескопа, от кинескопа идём до самого ТДКСа (у некоторых телевизоров (очень редко) напряжение на накал идёт с блока питания).
Если нет ни накала, ни высокого напряжения – то проверяем напряжение на (большом) строчном транзисторе, который возле ТДКСа всегда на алюминиевом радиаторе. Вернее не на этом транзисторе! А бежим по проводу (дорожке) от его коллектора (средний вывод транзистора) идущий на один из выводов ТДКСа (обычно эта дорожка самая широкая, такая же широкая дорожка должна приходить на другой вывод ТДКСа с блока питания подающая 115/125в через ограничительный, (предохранительный), мощный резистор 5…8 ват). По этой дорожке подаётся напряжение +115 … или +125 в. С блока питания. Через 5…8 ватный мощный резистор. В блоке питания имеется один или два больших электролита на сглаживание импульсов 115в/125в напряжения. Так берём тестер, включаем на пищалку (прозвонку), (не забудьте выключить телевизор) и звоним коллектор строчного транзистора (средний вывод) со всеми выводами ТДКСа. Запоминаем их. После включаем телевизор и меряем напряжение (относительно общего (корпусного) провода на тех выводах ТДКСа которые звонились с коллектором строчного транзистора (Кроме того вывода на котором коллектор строчного транзистора). Везде должно быть 115/125 в. Если этого напряжения нет, то проверяем наличие его на контактах ограничительного, мощного 5…8-и ватного резистора через который напряжение 115/125 в. подаётся на ТДКС с блока питания. Бывает что этот резистор перегорает внутри, Что не заметно по его внешнему виду.
  Если на одном выводе этого мощного резистора есть 115/125в. напряжение а на том выводе который подключен в ТДКСу напряжения нет. То выключим телевизор и прозвоним на короткое замыкание вывода ТДКСа на которые должно подаваться 115/125в. По отношению к корпусу. Просто может случиться так, что ТДКС по цепи 115/125в. закоротил на корпус и поэтому сгорел этот ограничительный, мощный резистор.
Если НЕТ замыкание колектора строчного транзистора и выводов ТДКСа (подключеных к цепи коллектору транзистора и напряжению 115/125в.) – то смело меняем этот мощный резистор и всё заработает.
Если выводы ТДКСа на которые подаётся (115/125в.) короткозамкнуты на корпус. То стоит перерезать дорожку идущую на строчный транзистор (я снимаю припой с вывода ТДКСа отсосом, так чтоб вывод ТДКСа был в воздухе и не касался дорожки идущей на коллектор строчного транзистора) небыл припаян, да бы отделить транзистор от ТДКСа чтобы понять в какой детале появилось короткое замыкание на корпус (в ТДКСе или С. Т.) И снова проверяем на короткое замыкание коллектор строчного транзистора и контакты ТДКСа которые идут по цепи 115/125в. Если закорочен коллектор транзистора на корпус – то меняем транзистор, если коротыш в ТДКСе – то меняем ТДКС.
  Если коротышей ни в ТДКСе, ни в коллекторе транзистора нет. И при включенном телевизоре напряжение 115/125в есть даже на коллекторе строчного транзистора (а неоновая лампочка на колекторе строчного транзистора не светится), и мультиметр показывает на коллекторе С.Т. Постоянное напряжение 115/125в. И всё-равно нет накала на кинескопе и высокого напряжения 27000в. И прозвонив строчный транзистор тестером вы убедились что он исправен. (Примечание: в большей части телевизоров в базе строчного транзистора стоит трансформатор, вторичная обмотка которого замыкает базу строчного транзистора на корпус (общий провод). При проверке Строчного транзистора вы должны иметь это в виду. Если вот такие вот дела – То, значит нет импульсов на базе строчного транзистора.
  Проверяем первичную и вторичную обмотки трансформатора в цепи базы строчного транзистора омметром. Вторичная замыкает базу С.Т. на корпус, первичная идёт одним выводом на постоянное напряжение с блока питания 15…27в (через ограничительный резистор, мощностью около 2-х ват). Проверяем наличие этого напряжения. Второй вывод первичной обмотки идёт на транзистор-драйвер. Это маленький транзистор на котором усиливаются и подаются импульсы через маленький строчный трансформатор на большой строчный транзистор. Проверяем этот маленький транзистор-драйвер (обратный как и выходной строчный транзистор) . Если он не исправен – то меняем его. Если на колектор этого драйвер-транзистора и маленький трансформатор, не подаётся напряжение 15…27в. То проверяем электролитик который стоит с одного вывода первичной обмотки этот маленького трансформатора на корпус (желательно его заменить. Бывает что из-за высыхания этого электролитика вылетает транзистор-драйвер) и также проверяем ограничительный резистор через который подаётся напряжение 15. ..27в. на этот маленький трансформатор. Может быть что этот ограничительный резистор дефектен.
  Если и напряжение 15…27в. Есть на коллекторе транзистора драйвера, и этот транзистор исправен, и включеный наушник от плеера между базой большого С.Т. не свистит. И вся цепь (трансформатор, ограничительный резистор, Электролитический конденсатор, транзистор-драйвер и остальные детали в цепи транзистора-драйвера исправны, –
  ТО НЕТ СТРОЧНЫХ ИМПУЛЬСОВ с видео процессора (генератора строчных импульсов). В случае, если используется в телевизоре видео процессор то пробуем заменить этот видео процессор. (в некоторых схемах телевизоров с видео процессорами используется схема гашения экрана если не работает кадровая развёртка). Желательно проверить работоспособность кадровой развёртки в этом случае. Но скорее всего это выход из строя видео процессора или его обвязки (мелкие радиодетали вокруг процессора, обеспечивающие работу этого видеопроцессора) проверяем их. Также проверяем напряжение питания на видеопроцессоре, пробежав по всем выводам видеопроцессора тестером, проверив на наличие напряжений вообще (видео проц питается от 5в по моему).
В случае если телевизор собран без видеопроцессора (с задающим генератором строчных импульсов и системой синхронизации. То находим пробежав по дорожкам от базы транзистора-драйвера к этому блоку (генератору строчных импульсов). Сигнал с этого генератора может как и в схемах с видеопроцессорами, так и в схемах с генераторами строчных импульсов (СИ) подаваться на транзистор драйвер через маленький, ограничительный резистор сопративлением от 1..5к. Надо иметь это в виду.
Найдя генератор СИ, проверяем на нём напряжение питания таким образом. Если он собран на микросхеме, то пробигаем по всем её контактам тестером (по отношению к общему проводу) и на одном её контакте или на нескольких должно быть (примерно +12в). Если этого напряжения нет то проверяем в выходной части блока питания элементы (диоды, электролиты, стабилизатор напряжения) которые создают +12в.
Если +12в на микросхеме всёже имеется то надо проверить обвязку микросхемы: (все электролиты, резисторы, и другие радиоэлементы возле неё). Желательно заменить эту микросхему, чтобы полностью быть увереным в том что микросхема исправна. Но обычно замена этой микросхемы даёт засветится экрану телевизора. Желаю удачи 🙂

Диагностика и ремонт блока питания телевизора

При диагностике телевизионных устройств на отыскание неисправного компонента тратится несоизмеримо больше времени, чем на его замену. Особенно, если поиск дефекта осуществляется своими силами, а не профессиональным телемастером. Безусловно, логичнее поручить ремонт специалисту, имеющему опыт и большую практику такого рода работ, но если есть желание, навыки обращения с паяльником и тестером, необходимая техническая документация в виде принципиальной электрической схемы, можно попытаться починить телевизор на дому самостоятельно.

Блок питания современного телевизора, будь то плазменная панель или ЖК, LED тв, представляет собой импульсный источник питания с заданным диапазоном выходных питающих напряжений и номинальной мощностью, отдаваемой в нагрузку по каждому из них. Плата питания может быть выполнена в виде отдельного блока, это характерно для приемников небольших диагоналей, или интегрирована в телевизионное шасси и располагаться внутри устройства.

Характерными признаками неисправности этого блока являются следующие:

  • Телевизор не включается при нажатии на кнопку сетевого выключателя
  • Светодиод дежурного режима горит, но нет перехода в рабочий режим
  • Помехи на изображении в виде изломов и полос, фон по звуку
  • Есть звук, но нет изображения, которое может появиться спустя некоторое время
  • Требуется несколько попыток включения для появления нормальной картинки и звука



Разберем схемотехнику стандартного блока питания и его типовые неисправности на примере телевизора ViewSonic N3260W.

Для полноценного просмотра схемы ее можно открыть в новом окне и увеличить, либо загрузить себе на компьютер или мобильное устройство

ЗАГРУЗКА

Первое, с чего следует начать, это тщательный визуальный осмотр платы на выключенном из сети аппарате. Для этого блок необходимо демонтировать из телевизора, отсоединив разъемы, и обязательно разрядить высоковольтный конденсатор в фильтре – C1. В блоках этой серии телевизоров довольно часто выходят из строя электролитические конденсаторы фильтров вторичных источников питания. Они легко диагностируются по вздутой верхней крышке. Все конденсаторы, внешний вид которых вызывает сомнение, необходимо сразу заменить.

Узел дежурного режима выполнен на IC2 (TEA1532A) и Q4 (04N70BF) с элементами стабилизации выходного напряжения 5V на оптроне IC7 и управляемом стабилитроне ICS3 EA1. Отсутствующее или заниженное напряжение на выходе этого узла, измеренное на конденсаторах CS22, CS28, свидетельствует о его неправильной работе. Опыт восстановления этого участка схемы свидетельствует, что более всего уязвимы элементы IC2, Q7, ZD4 и Q11, R64, R65, R67, которые требуют проверки и замены в случае необходимости. Работоспособность деталей проверяется тестером непосредственно на плате блока. При этом сомнительные комплектующие выпаиваются и тестируются отдельно, для исключения влияния на их показатели соседних элементов схемы. Микросхема IC2 просто подлежит замене.



При наличии на выходе схемы дежурного режима напряжения 5V на лицевой панели телевизора загорается красный светодиод. По команде с пульта или кнопки на лицевой панели телевизора блок питания должен перейти в рабочий режим. Эта команда – Power_ON – в виде высокого потенциала около 5V приходит на 1 вывод разъема CNS1, открывая ключи на QS4 и Q11. При этом на микросхемы IC3 и IC1 подаются питающие напряжения, переводя их в рабочий режим. На 8 вывод IC3 непосредственно с коллектора Q11, на 12 вывод IC1 через ключ Q9 после запуска схемы PFC. Работоспособность схемы коррекция коэффициента мощности (Power Factor Correction) косвенно определяется увеличением напряжения с 310 до 390 вольт, измеренным на конденсаторе C1. Если появились выходные питающие напряжения 12V и 24V, то и основной источник на IC3, Q1, Q2 функционирует в нормальном режиме. Практика показывает низкую надежность UCC28051 и LD6598D в критических условиях, когда ухудшается фильтрация вторичных источников, а их замена носит рядовой характер.



Обобщая опыт ремонта телевизионных блоков питания следует отметить, что самым слабым звеном в их составе являются конденсаторы фильтров, теряющие со временем свои свойства и номинальные параметры. Иногда неисправная “емкость” видна по вздутой крышке, иногда нет. Последствия плохой фильтрации выпрямленного напряжения могут быть самыми разными: от потери работоспособности самого источника питания, до повреждения элементов инвертора или сбоя программного обеспечения у микросхем памяти на материнской плате.



Самостоятельно разобраться во всех причинах и следствиях при ремонте блока питания современного телевизора, правильно его диагностировать без специальных инструментов и приборов весьма затруднительно. Наш совет в таких случаях – вызывайте профессионального телемастера. Это не сильно ударит по карману при нынешних невысоких ценах на ремонт телевизионной техники и сэкономит время.

Обратите внимание! Маленькие картинки кликабельны.

Поделиться в соцсетях

Информация о материале
Автор: ТВ-мастер Технический центр Москва 84953695454
Просмотров: 90679

Добавить комментарий

Особые соображения, прежде чем копаться внутри телевизора или монитора

SER FAQ: TVFAQ: Особые соображения, прежде чем копаться внутри телевизора или монитора
С. Э.Р. Часто задаваемые вопросы
Домашний
Поиск
NotTaR для телевизоров : Особые соображения, прежде чем совать..
 Авторское право © 1994-2007, Сэмюэл М. Голдвассер. Все права защищены. Полное или частичное воспроизведение этого документа разрешается, если выполняются оба следующих условия: 1. Это уведомление полностью включено в начало. 2. Плата не взимается, кроме покрытия расходов на копирование. Со мной можно связаться через страницу электронных ссылок Sci.Electronics.Repair FAQ (www.repairfaq.org).

<< Как попасть внутрь телевизора | Индекс | Вытираем пыль внутри.. >>

Особые соображения, прежде чем копаться внутри телевизора или монитора

Подстерегают как электрические, так и механические опасности:
  • Конденсатор(ы) главного фильтра. Это самое опасное (не ГВ как вы ожидал). К счастью, эти конденсаторы обычно разряжаются в несколько минут или меньше, особенно если устройство в основном работает как нагрузка обычно почти полностью разряжает конденсаторы по мере выключено. В телевизорах основной конденсатор фильтра почти всегда включен. материнская плата. Мониторы, скорее всего, будут иметь отдельный блок питания модуль.

    Тем не менее, вы должны проверить этот конденсатор – обычно только один и далеко не самый большой в наборе – с вольтметром и разрядкой как предлагалось в разделе: Безопасный разряд конденсаторов в телевизорах и видеомониторы, если держит больше нескольких вольт (или ждать дольше) прежде чем прикасаться к чему-либо.

    Некоторые из них имеют емкость до 1000 мкФ при напряжении 160 В — около 13 Вт-с или такое же количество энергии, как и в электронной вспышке. Это достаточно, чтобы быть потенциально смертельным при неправильных обстоятельствах.

  • Высоковольтный конденсатор, образованный оболочкой ЭЛТ. Это связано к обратноходовому трансформатору толстым (обычно красным) проводом на присоске (ну во всяком случае похоже на один), прикрепленный к ЭЛТ. Этот конденсатор может держит заряд довольно долго – недели в случае со старым ламповым телевизором!

    Если вы хотите быть вдвойне уверенным, разрядите и это. Однако, если вы вы собираетесь снять разъем высокого напряжения/обратноходовой, это не должно вас беспокоить.

    Запасенная энергия составляет около 1 w-s, но если вы прикоснетесь к ней или приблизитесь к открытый терминал, из-за высокого напряжения вам, скорее всего, вручат ВСЕ энергию и вы БУДЕТЕ ее чувствовать. Опасность, вероятно, больше в побочный ущерб, когда вы прыгаете, разрывая плоть и разбивая голову о потолок.

    Некоторые калибруют прыжок по напряжению – около 1 дюйма/В. :-).

    На задней стороне печатной платы на шее ЭЛТ, но хотя вы можете почувствовать покалывание, но случайно коснувшись контакты фокуса или экрана (G2), это вряд ли будет опасно.

  • Риск взрыва ЭЛТ. Не забивайте его. Однако более вероятно, что вы сломаете шейку трубки, так как шейка относительно слабая. Этот испортит вам весь день и телевизор или монитор, но, скорее всего, не приведет к летающие стекла повсюду. Только не лезь изо всех сил, чтобы узнать.
  • Острый листовой металл и т.д. Это само по себе не опасно, но рефлекторная реакция может отправить в нее вашу плоть с неприятными последствиями.

<<Попасть внутрь телевизора | оглавление | Вытираем пыль внутри..>>

содержат ли плоские плазменные/ЖК-экраны высокое напряжение? – Фактические вопросы

Machine_Elf

#1

В телевизорах с ЭЛТ использовались конденсаторы, сохраняющие высокое напряжение (в диапазоне киловольт) в течение длительного времени после выключения телевизора, что представляло опасность для электриков-самоучек, которые ковырялись внутри шкафа, не осознавая, во что ввязываются.

Какое рабочее напряжение присутствует внутри последних моделей плазменных или жидкокристаллических экранов? Жк-калькуляторы работают всего от пары вольт, так можно ли сказать то же самое о ЖК-дисплее телевизора? Что с подсветкой? Светодиоды становятся все более распространенными, но для освещения с холодным катодом, очевидно, требуется источник питания высокого напряжения. Сохраняют ли они обычно высокое напряжение после выключения или в них не используются конденсаторы, как в ЭЛТ-телевизорах? Как насчет плазменных дисплеев?

джз78817

#2

Насчет плазменных дисплеев не знаю, но у ЖК-панелей с подсветкой CCFL на трубки может подаваться пара тысяч вольт. Меня тыкал не один инвертор CCFL. Панели со светодиодной подсветкой не имеют таких напряжений. Я не знаю, как долго инвертор CCFL сохраняет заряд после отключения питания; когда я получил удар, это было с работающей панелью.

Любитель_Варвар

#3

jz78817:

Я не знаю, как долго инвертор CCFL сохраняет заряд после отключения питания; когда я получил удар, это было с работающей панелью.

Давным-давно, когда я изучал теорию и ремонт телевизоров, я прочитал забавную выписку в одной из книг. Это объясняло «вторичные эффекты».

Разряд, который вы получаете от отключенного от сети телевизора, может быть опасным, даже смертельным для старых телевизоров с гигантскими трубками, но этот первичный эффект обычно безвреден. Падение телевизора из-за того, что разряд пугает вас, является вторичным эффектом (так же, как и отбрасывание руки и повреждение ее стеной, острым краем и т. д.)… но, как указано в книге, объяснение этого вторичного эффекта покупателю, скорее всего, будет хуже всего, так что… (длинное техническое объяснение безопасности высокого напряжения, разрядных колпачков и т. д.)

Майкл63129

#4

НитроПресс:

Давным-давно, когда я изучал теорию и ремонт телевизоров, я прочитал забавную выписку в одной из книг. Это объясняло «вторичные эффекты».

Разряд, который вы получаете от отключенного от сети телевизора, может быть опасным, даже смертельным для старых телевизоров с гигантскими трубками, но этот первичный эффект обычно безвреден. Падение телевизора из-за того, что разряд пугает вас, является вторичным эффектом (так же, как и отбрасывание руки и повреждение ее стеной, острым краем и т. д.)… но, как указано в книге, объяснение этого вторичного эффекта покупателю, скорее всего, будет хуже всего, так что… (длинное техническое объяснение безопасности высокого напряжения, разрядных колпачков и т. д.)

Кто-нибудь когда-нибудь действительно умирал от разряда ЭЛТ (от самого удара)? Я уже сталкивался с этим несколько раз, в том числе, когда он был включен (совсем недавно, никогда не доверяйте резиновой присоске изоляцию контакта высокого напряжения), и хотя это было феерично, это было не НАСТОЛЬКО плохо (не смерть, а чувство каким бы то ни было способом, или ошеломляющим, заставляющим меня упасть и т. д.). Накопление энергии слишком низкое, исходя из измеренной емкости и напряжения (Википедия говорит, что 5 Дж опасны, ЭЛТ хранят менее одной десятой этого, возможно, даже для гигантских 40-дюймовых), как и ток от трансформатора обратного хода. Блок питания в ламповых телевизорах был бы значительно опаснее (несколько сотен вольт при нескольких сотнях мА).

Что касается ЖК и плазменных дисплеев, ЖК-дисплеи, как уже упоминалось, имеют высоковольтный инвертор, генерирующий 1-3 кВ, если они имеют подсветку CCFL, но при выключенном питании заряд отсутствует, за исключением, возможно, некоторого остаточного напряжения на малом (10 -30 пФ) конденсаторы, используемые для соединения выхода с CCFL (хотя выход переменного тока), которые хранят слишком мало энергии, чтобы их можно было почувствовать. Плазменные дисплеи требуют несколько сотен вольт и определенно могут дать хороший удар (или, что еще хуже, с сотнями ватт).

Конечно, все они питаются от сети переменного тока, что намного, намного опаснее, чем любые напряжения, генерируемые схемой, из-за допустимого тока (плюс многие устройства отключатся, если произойдет перегрузка, как когда ты прикасаешься к чему-либо). Это особенно верно, если есть активная коррекция коэффициента мощности (теперь она является стандартной для всего, что потребляет более 75 Вт, даже за пределами ЕС, где она является обязательной), так как у вас будет до 400 вольт (на 120 или 240 ватт). v сеть) на выходе с допустимым током в амперах и большим конденсатором (плюс, если цепь ККМ перегружена, выход не может быть отключен, оно только упадет до входного напряжения переменного тока).

Любитель_Варвар

#5

Майкл63129:

Кто-нибудь когда-нибудь действительно умирал от разряда ЭЛТ (от самого удара)?

Я бы сказал да, почти наверняка, с самыми высокими шансами, что это ранний цветной телевизор с большим экраном (24-25 дюймов) или один из мегаламповых телевизоров последнего поколения. У меня был один подержанный цветной телевизор примерно 1970 года, который весил 100 фунтов и имел заклинившее шасси, похожее на военную экипировку. У него были колпачки высокого напряжения размером с кофейную банку, и я не сомневаюсь, что выстрел из них через грудь (одна рука зажата, а другая заземлена) может привести к летальному исходу.

Майкл63129

#6

НитроПресс:

Я бы сказал да, почти наверняка, с самыми высокими шансами, что это ранний цветной телевизор с большим экраном (24-25 дюймов) или один из мегаламповых телевизоров последнего поколения. У меня был один подержанный цветной телевизор примерно 1970 года, который весил 100 фунтов и имел заклинившее шасси, похожее на военную экипировку. У него были колпачки высокого напряжения размером с кофейную банку, и я не сомневаюсь, что выстрел из них через грудь (одна рука зажата, а другая заземлена) может привести к летальному исходу.

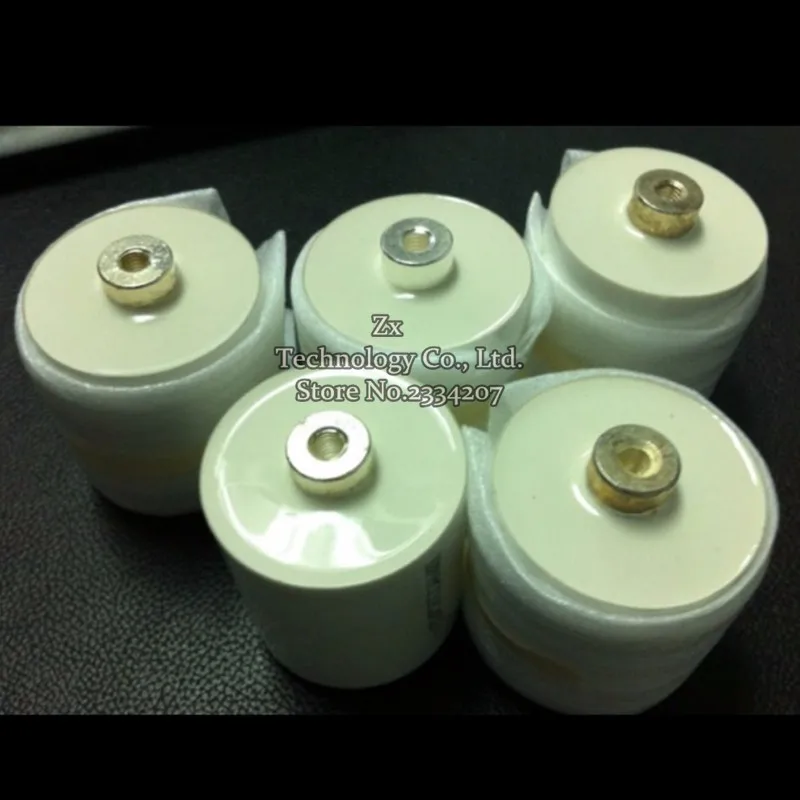

Вы уверены, что это были источники высокого напряжения ЭЛТ? Я нашел несколько телевизоров с отдельным конденсатором на высоковольтном проводе ЭЛТ, но они размером около 1 1/2-2 дюйма и емкостью до 1000 пФ при 25-30 кВ (как этот). В ламповых телевизорах, которые я нашел, никогда не было конденсаторов, которые я бы назвал «размером с кофейную банку», если только вы не имеете в виду эти большие серебряные конденсаторы, обычно около 1-1 1/2 дюйма в ширину и до 6 дюймов в длину, рассчитанные на до несколько сотен мкФ на несколько сотен вольт для фильтрации питания ламп, но не питания ВН ЭЛТ (фактически не больше, а то и меньше, чем конденсаторы, используемые в современной аппаратуре; например, я недавно использовал 680 мкФ 400 вольт конденсатор (тоже намного меньший, чем в ламповых комплектах) в блоке питания на 600 Вт – теперь ЭТО дает неплохую мощность при 49джоулей при заряде до 380 вольт на ходу, но на этом 800 джоулевом монстре ему нечего).

роджербокс

#7

Хуже всего в обращении с ламповым монитором не конденсаторы на самом корпусе, а сама лампа, которая может накапливать огромный заряд, когда она не разряжена. Я видел трубку на крошечной дуге монитора, когда оттягивал обратноходовой анод на добрых несколько дюймов, пока анод был в моей руке, я был РАД, что это изолировало меня от этого ощущения.

В любом случае, ответ, безусловно, 100% да, что у кого-то где-то был порок сердца, он получил толчок и умер, или узнал, что у него проблемы с сердцем, когда он умер, когда его где-то разрядили, работая на мониторе, вопрос возникает в сообщество собирателей аркад иногда но ни у кого нет цитаты, но я был бы больше удивлен, если бы никто никогда не погиб от высокого напряжения от мониторов, чем если бы кто-то этого не сделал, это очень опасно, и даже люди, которые якобы знают, что они’ ре делать получить некоторые хорошие шоки.

роджербокс

#8

Майкл63129:

Вы уверены, что это были источники высокого напряжения ЭЛТ? Я нашел несколько телевизоров с отдельным конденсатором на высоковольтном проводе ЭЛТ, но они размером около 1 1/2-2 дюйма и емкостью до 1000 пФ при 25-30 кВ (как этот). В ламповых телевизорах, которые я нашел, никогда не было конденсаторов, которые я бы назвал «размером с кофейную банку», если только вы не имеете в виду эти большие серебряные конденсаторы, обычно около 1-1 1/2 дюйма в ширину и до 6 дюймов в длину, рассчитанные на до несколько сотен мкФ на несколько сотен вольт для фильтрации питания ламп, но не питания ВН ЭЛТ (фактически не больше, а то и меньше, чем конденсаторы, используемые в современной аппаратуре; например, я недавно использовал 680 мкФ 400 вольт конденсатор (тоже намного меньший, чем в ламповых комплектах) в блоке питания на 600 Вт – теперь ЭТО дает неплохую мощность при 49джоулей при заряде до 380 вольт на ходу, но на этом 800 джоулевом монстре ему нечего).

Я рассмотрю некоторые комплекты крышек для мониторов и мониторы, которые у меня есть, но крышки B+ могут легко выдержать пару тысяч мкФ.

Майкл63129

#9

роджербокс:

Я рассмотрю некоторые комплекты крышек для мониторов и мониторы, которые у меня есть, но крышки B+ могут легко выдержать пару тысяч мкФ.

Однако конденсаторы B+ рассчитаны всего на несколько сотен вольт; Я имею в виду сам ЭЛТ, который может быть от нескольких сотен до тысячи пФ (пикофарад, в 1 000 000 раз меньше, чем микрофарад) (включая дополнительный конденсатор в некоторых телевизорах, в том числе с множителем напряжения и некоторыми обратноходовыми преобразователями), или несколько сотен миллиджоулей энергии (как я уже говорил ранее, я уже был поражен током, и хотя это, безусловно, неприятно, это не что иное, как «бросать через всю комнату», терять сознание и т. д. (Википедия на самом деле говорит, что разряды статического электричества могут достигать 500 мДж). , что похоже; моя память может быть искажена временем (я был тогда маленьким ребенком), но я отчетливо помню, как от меня отскочила статическая искра, которая, должно быть, была длиной 1 1/2-2 дюйма после спуска с пластиковой горки и было похоже)

Другими словами, ЭЛТ-телевизоры/мониторы на самом деле не имеют более опасных зарядов в конденсаторах, чем другое оборудование с питанием от сети, особенно с переходом на блоки питания с PFC (особенно в США, где пиковое напряжение сети составляет около 170 вольт, но схемы PFC регулируют его до 380 или около того независимо от сетевого напряжения и на самом деле не ограничивают ток, поскольку они обычно представляют собой повышающие преобразователи, которые не могут полностью отключить выход), накопление энергии также увеличивается по мере квадрата напряжения; конденсатор 100 мкФ, 400 В может хранить столько же энергии, сколько конденсатор 400 мкФ, 200 В или 16 Ф, 1 В, и, конечно, более высокие напряжения с большей вероятностью разрушат изоляцию кожи).
