Виды проводов и кабелей: преимущества, применение, назначение – ТД Сокол™

0 Comments

Содержание

преимущества, применение, назначение – ТД Сокол™

  • today
  • remove_red_eye 18399 просмотры

Содержание:

  1. Основные виды проводов и кабелей
  2. Маркировка силовых кабелей
  3. Основные отличия кабеля от провода
  4. Все виды силовых кабелей
  5. Типы электрических кабелей и проводов

Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике.

Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

      • электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
      • монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
      • телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
      • силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
      • сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;
      • телефонные;
      • антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;
      • оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
      • акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

  • состав жил, изоляции;
  • предназначение;
  • общее число и диаметр сечения;
  • наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка Расшифровка

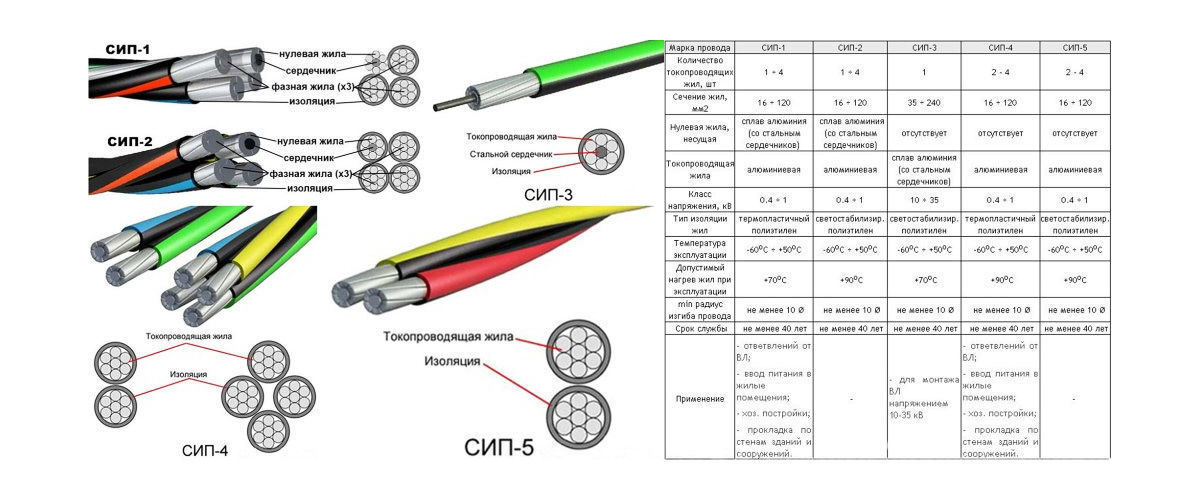

СИП Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1 С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд
Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование Кабель Провод
Структура Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала. Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию. Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты. Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям. Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

  • ВВГ;
  • КГ;
  • ВББШв;
  • светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

  • АВВГ. Отличается наличием алюминиевых однопроволочных жил;
  • ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
  • ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
  • ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

  • наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
  • люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

  • медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

  • алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;
  • одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

  • многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.

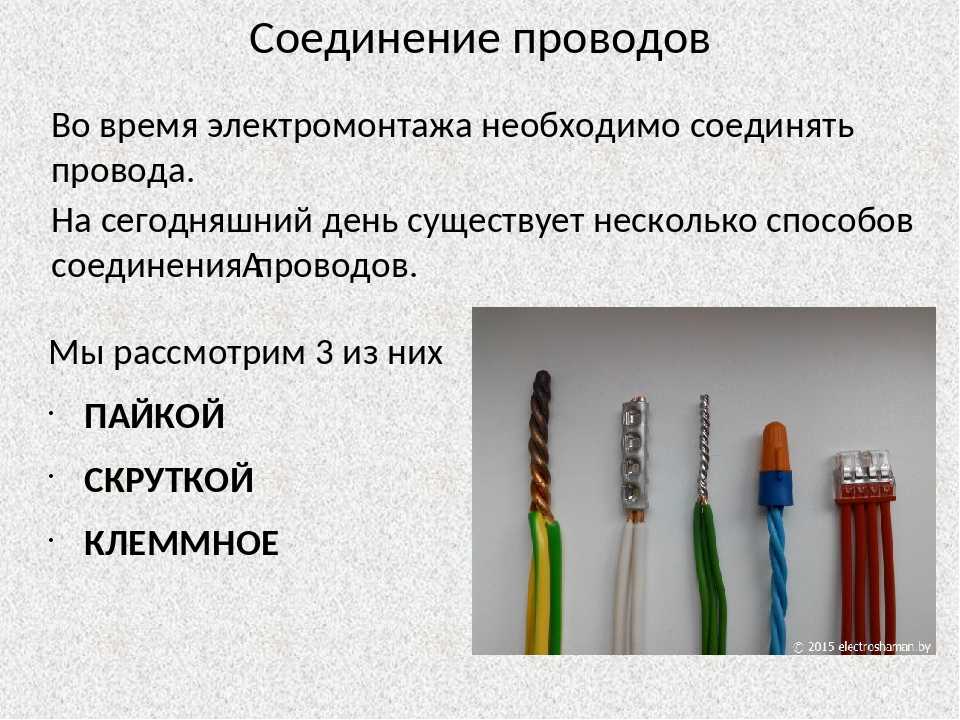

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

Виды проводов и кабелей

«Провода и кабели выполняют функцию проводки электрического тока между электросхемой и потребителем». Если ваши знания на этом заканчиваются на их назначении, но вы хотели бы узнать больше, то эта статья для вас. Мы подробно расскажем о видах и типах электротехнических изделий и их назначении.

На сегодняшний день, согласно перечню производимых изделий по государственному стандарту, на рынке представлено более 20 000 разновидностей проводов и кабелей. На сайте amperkin.ru представлен широкий ассортимент этой товарной группы для любых целей. А теперь давайте разберемся как определять их виды и назначения.

Определение вида по типу жил

Внутри оболочки любого провода находится металлическая проволока. Именно эта сердцевина и проводит ток из пункта А в пункт Б, поэтому её принято называть жилой. Жилы могут отличаться друг от друга по количеству проволочек и поперечным сечением, определяющим пропускную способность.

По количеству проволочек внутри изоляционной поверхности жилы делятся на моножильные  и многопроволочные. Название каждой говорит само за себя: внутренность провода состоит либо из цельного куска проволоки, либо из множества тонких проволочек, скрученных между собой, толщина каждой может составлять до 0,7 мм². Разница в гибкости итогового изделия. Если первый вариант используется чаще всего для стационарной прокладки силовых кабелей, где–то под землей, водой, в стене и т.д., то второй вариант наоборот: регулярно встречается нами в повседневной жизни, преимущественно в удлинителях и шнурах питания электрических приборах.

Площадь сечения сердцевины проводов и кабелей является определяющим фактором для мощности тока, который может быть через нее пропущен, поэтому обращайте внимание на показатель перед покупкой.

Из чего состоят жилы?

Как правило, есть два основных материала, используемых при изготовлении жил —это медь и алюминий. Каждый из них имеет свои преимущества и недостатки, поэтому также лучше выбирать изделие исходя из конкретной цели.

Алюминиевые изделия значительное дешевле и легче медных, но на этом их преимущества, увы, заканчиваются. Из–за запрета на использование алюминиевых проводов сечением меньше чем 16 мм², остаются доступными только варианты с монолитными жилами, то есть никаких изгибов и резких поворотов. Кроме того, по–настоящему высокая электропроводность встречается только у абсолютно чистого металла, а примеси, которые попадают при производстве, могут значительно снизить этот показатель.

Многие ошибочно принимают решение в пользу алюминиевых проводов в целях экономии, но при длительном использовании и частой необходимости обслуживания такого материала, экономия испаряется.

Преимущества и недостатки жил из меди прямо противоположны жилам из алюминия. Медная проволока практически в два раза выигрывает у алюминия по показателю электропроводки, она имеет отличную гибкость и может быть подвергнута практически любым изгибам, но эти преимущества сказываются на цене. Еще раз отметим, что в долгосрочной перспективе установка электропроводки с использованием медной сердцевины будет экономичнее алюминиевой из–за долговечности материала.


Что необходимо знать об изоляции проводов?

Изоляционные материалы обеспечивают бесперебойную работу проводки, а также защищают ее от внешних воздействий. Изоляция может быть как внутренней, покрывающей каждую жилу отдельно и внешней. Внутренний слой делает невозможным контакт нескольких жил друг с другом и обеспечивает защиту от механических повреждений, в то время как внешний слой изоляции как раз ограничивает электропроводку от внешних факторов.

В зависимости от индивидуальных характеристик, изоляция выдерживает высокие и низкие температуры, напряжение (до 1000 Вольт) и сопротивляется воздействию ультрафиолетовых лучей.

Чаще всего при производстве изоляционных материалов используют резину, полиэтилен, карболит и поливинилхлорид (ПВХ). У каждого из материалов индивидуальные показатели восприимчивости к высоким и низким температурам, коэффициенты гибкости и горючести, поэтому изоляцию следует выбирать исходя из помещения, в котором прокладывается электрика. В каталоге электротехнических изделий amperkin.ru вы найдете провода и кабели для любой цели.

Виды проводов

Далее мы конкретнее рассмотрим самые распространенные виды проводов и способы их применения. Для удобства восприятия, мы поделили их на несколько групп:

  1. Плоские

  • ПБПП (ПУНП) – классические плоские провода, который мог видеть каждый из нас. Возможна передача тока до 250 Вольт в температурных условиях от –15 до +50 °С. Чаще всего используется для подключения освещения и розеток. Изоляция из ПВХ.

  • ПБППг (ПУГНП) – по сути применения и основным характеристикам ничем не отличается от предыдущего. Единственное отличие – буква “г” в названии, означающая повышенную гибкость провода.

  • АПУНП – если первый и второй примеры выполнены из меди, то этот провод сделан с жилой из алюминия. Все остальные характеристики идентичны.

  • С перемычками

    • ППВ – между жилами вставлена перемычка, изоляция и перемычка выполнены из ПВХ. Возможна передача тока до 450 Вольт в температурах от –40 до +70 °С. Устойчива к кислоте, щелочи, не подвержена возгоранию.

    • АППВ – как вы могли догадаться, буква “А” в названии свидетельствует о том, что изделие выполнено из алюминия. В остальном характеристики неизменны.

  • Одножильные

    • АПВ – монолитная жила выполнена из алюминия, а изоляция из ПВХ, классический провод с рабочей температурой от –50 до +70 °С.

    • ПВУ – такая же монолитная жила, но из меди.

    • ПУГВ – как и ПВ1 выполнена из меди, но жила здесь не монолитная, а многопроволочная. Это значительно повышает гибкость изделия.

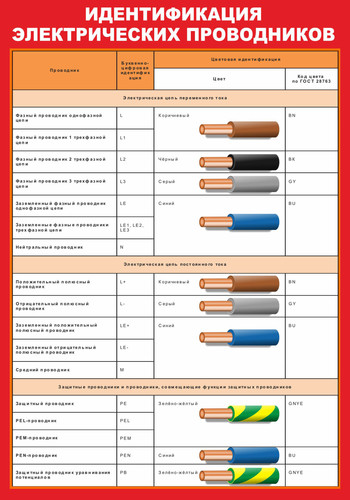

    Оболочка специально выполняются в различных цветовых решениях, чтобы при проводке не путаться и не использовать специальные средства маркировки.


    Виды кабелей

    Ниже рассказываем про принцип деления кабелей на группы, их виды и назначение.

    1. Силовые кабели

    • ВВГ – классика в мире кабелей. Внутренняя и внешняя изоляции выполнены из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Возможна передача тока до 1000 Вольт. Имеет множество модификация: с алюминиевыми жилами, плоским строением, с заполнением внешней изоляции резиновой стружкой и т. д.

    • NYM – по сути это тот же ВВГ. Он также предназначен для бытовой проводки (освещение и электрика). Но в отличие от ВВГ, NYM сделан в Германии по более высоким стандартам качества, поэтому считается надежнее.

    • ВББШв – кабель с монолитными или многопроволочными жилами (от 1 до 5 шт.), состоящими из меди. Вся изоляция выполнена из поливинилхлорида (ПВХ), внутреннее пространство также заполнена этим материалом.

    • ШВВП – гибкий кабель, используемый для освещения.

    • ПВС – гибкий силовой кабель, используемый для подключения бытовой техники.

  • Помимо силовых кабелей есть еще группа коммуникационных, которые используются для подключения телевизионных и телефонных антенн, интернета и т.д. Между собой эти кабели могут делиться на несколько категорий по скорости передачи данных.

  • В последнюю группу можно выделить специализированные кабели. Их назначение в использовании при нестандартных условиях, к примеру: очень высокие, или низкие температура, давление, влажность.

    • Итоги

    Подводя итоги нашей статьи хочется еще раз отметить самый главный тезис: нет универсального провода или кабеля, подходящего под все условия одновременно. Необходимо выбирать изделие, исходя из вашей цели и внешних обстоятельств для проводки.

    6 различных типов электрических проводов и как их выбрать

    К

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 09. 06.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Ель / Марго Кавин

    Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

    Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов довольно стандартна, и большинство домов, построенных после середины 1960-х годов, имеют аналогичные типы электропроводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

    Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

    Терминология подключения

    Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

    Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

    Предупреждение

    Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

    17 инструментов, которые могут вам понадобиться для электромонтажных работ

    • 01 из 06

      Кабель NM

      Ель / Марго Кавин

      • Подходит для: Внутреннее использование в сухих помещениях

      Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.

      Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.

      Наконечник

      В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.

      Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):

      • 14-й калибр (15-амперные цепи)
      • 12-й калибр (20-амперные цепи)
      • 10-й калибр (30-амперные цепи)
      • 8-й калибр (40-амперные цепи)
      • 6-калибр (55-амперные цепи)

      Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:

      • Белая оболочка обозначает кабель NM с проводниками 14-го калибра.
      • Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
      • Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
      • Кабель с черной оболочкой используется как для провода 6-го, так и 8-го калибра.
      • Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного входа (SE или SER).

      С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.

      Руководство по покупке проводов и электрических кабелей Romex

    • 02 из 06

      Кабель UF

      Ель / Марго Кавин

      • Подходит для: Подземный провод для наружных светильников

      Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.

      Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.

    • 03 из 06

      Провод THHN/THWN

      Ель / Марго Кавин

      • Подходит для: Изолированные провода внутри кабелепроводов

      THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.

      Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:

      • T: Термопласт
      • H: Термостойкий; HH означает высокую термостойкость
      • W: Подходит для влажных помещений
      • N: С нейлоновым покрытием для дополнительной защиты

      Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:

      • Провода питания: Черный, красный, оранжевый
      • Нейтральные провода: Белый, коричневый
      • Провода заземления: Зеленый, желто-зеленый

      Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.

      Максимально допустимое количество электрических проводов в кабелепроводе

    • 04 из 06

      Низковольтный провод

      Ель / Марго Кавин

      • Подходит для: Цепей, требующих 50 В или менее

      Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.

      С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.

    • 05 06

      Телефон и кабель передачи данных

      Ель / Марго Кавин

      • Подходит для: Стационарные телефоны и подключение к Интернету

      Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.

      Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.

    • 06 из 06

      Коаксиальный кабель

      Ель / Марго Кавин

      • Подходит для: Проводка данных

      Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.

      Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.

      Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

    Выбор типа электрического провода

    Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта. Если вы не уверены, какой тип электрического провода вам нужен, полезно проконсультироваться с профессиональным электриком, прежде чем устанавливать какие-либо электрические линии в вашем доме.

    Знакомство с маркировкой электрических проводов

    Источники статей

    The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

    1. Купхальдт, Тони Р. и Джон Хогери. Прикладное промышленное электричество. Электробезопасность: насколько опасен электрический ток ? Университет штата Айова, 2020.

    Типы электрических проводов и кабелей

    Типы электрических проводов и кабелей

    Полные электрические работы дома своими руками

    Как выбрать электрические провода?

    Узнайте о различных типах электрических проводов и кабелей, используемых для электропроводки дома. Выбор провода является важным решением и зависит от ряда факторов.

    Если вы планируете реконструировать интерьер своего дома или изменить существующую систему электропроводки, то выбор правильного провода и других компонентов является важным решением.

    Выбор электрических проводов зависит от назначения и электрической нагрузки, с которой должен безопасно работать электрический провод.

    Типы основных электрических проводов и кабелей включают одножильный провод (одножильный провод), многожильный провод (многожильный провод), одножильные, двух- и трехжильные кабели и бронированный провод (бронированный кабель).

    Для системы электропроводки дома также требуются другие типы неэлектрических проводов, такие как заземляющий провод, провод динамика, провод видеонаблюдения, кабель HDMI, телефонный провод и провод заземления.

    Способность электрического провода выдерживать указанную электрическую нагрузку зависит от его размера (площади или диаметра) и других технических характеристик.

    В этой статье вы узнаете о различных типах электрических проводов и кабелей, используемых для проектов электропроводки в жилых помещениях, о том, как выбирать провода, о размерах проводов, калибрах, номинальной силе тока и других важных связанных темах.

    Информация в этой статье поможет вам получить некоторые фундаментальные знания об основах электропроводки дома и о том, как выбрать электрические провода для вашего проекта «Сделай сам».

    Типы электрических проводов и кабелей

    Типы электрических проводов и кабелей

    Полное руководство по домашней электропроводке

    Содержание

    Площадь поперечного сечения кабеля

    Cable Current Rating

    Circuit Braker MCB

    1. 5  Sq.mm

    7.9  – 15.9  Ampere

    8  Ampere

    2.5  Sq.mm

    15,9 – 22 Ampere

    15 ампер

    4 кв. М

    22 – 30.0003

    6  Sq.mm

    30  – 39  Ampere

    30  Ampere

    10  Sq. mm

    39  – 54  Ampere

    40  Ampere

    16 кв.мм

    39 – 54 Ampere

    60 Ampere

    25 SQ.MM

    2929999999999999999999999999999999999999999999999999999999292929н

    .0003

    80  Ampere

    50  Sq. mm

    54  – 72  Ampere

    125  Ampere

    70  Sq.mm

    72  – 93  Ampere

    150  Ampere

    95  Sq.mm

    117  – 141  Ampere

    200  Ampere

    Electrical Measure

    Used For Measuring

    Depends On

    Voltage

    Pressure

    Electric Supply

    Ampere

    Ток

    Размер и номинал провода

    Сопротивление

    Тип проводника

    Wattage

    Power Requirment

    Wattage Of Gadget
