Содержание

Чем отличается амперметр от вольтметра

Электрический ток обладает разными характеристиками, для измерения которых используются соответствующие приборы. Поговорим подробней об этих устройствах, а точнее, выясним, чем отличается амперметр от вольтметра.

Определение

Амперметром называют прибор, позволяющий зафиксировать параметры силы тока.

Амперметр

Вольтметр – устройство для получения показателей напряжения тока.

Вольтметр

Вольтметрк содержанию ↑

Сравнение

Итак, каждый вид оборудования предназначен для проведения конкретных измерительных действий. Причем по названиям устройств понятно, какие именно характеристики тока они фиксируют: в амперах выражается его сила, в вольтах – напряжение. Надо сказать, оба прибора (если рассматривать их стрелочные варианты) используют в работе один и тот же принцип. Показания на табло появляются при взаимодействии электрического поля и созданного магнитного поля.

Но есть и детали, составляющие отличие амперметра от вольтметра. Они связаны с тем внутренним сопротивлением, которое имеется в каждом случае. У амперметра оно является предельно низким. Для обеспечения этого условия предусмотрен резистор, относительно такого прибора называемый «шунтом». Указанный элемент устроен так, что забирает на себя нагрузку от электричества, обеспечивая наиболее точное измерение амперметром силы тока.

У вольтметра, наоборот, внутреннее сопротивление, за которое отвечает резистор, максимально повышено, что необходимо для замеров напряжения без существенного искажения действительных значений.

Еще один ответ на вопрос, в чем разница между амперметром и вольтметром, можно получить, рассмотрев способ подключения того и другого устройства к электрической цепи. Так, амперметр работает при последовательном подсоединении. Причем не следует допускать прямого контакта подобного оборудования с источником питания или выводами тока. Результатом этого становится короткое замыкание или поломка измерительного приспособления.

В случае с вольтметром описанный контакт допустим. Прибору этого типа в электротехнике соответствует параллельный способ подключения к участку цепи, выбранному для осуществления измерительных операций.

к содержанию ↑

Таблица

АмперметрВольтметр
Фиксирует силу токаИзмеряет напряжение
Минимальное внутреннее сопротивлениеВысокое внутреннее сопротивление
Подключается последовательным способомПодсоединяется параллельно цепи
Недопустим контакт с источником питанияМожет подключаться непосредственно к источнику тока

Вольтметры и амперметры и прочие измерители

Вольтметр/Амперметр ВАР-М01  в узком корпусе! НОВИНКА!
  • Питание от контролируемого напряжения
  • Измерение среднеквадратичных значений напряжений и токов
  • Измерение потребляемой мощности
  • Измерение напряжения - АС35. ..450В
  • Рабочий диапазон частот - от 45 до 65Гц
  • Диапазон измеряемого тока - 0,5...63А
  • Основная погрешность измерений напряжения не более ±1 ед. младшего разряда
  • Основная погрешность измерений тока не более ±2 ед. младшего разряда
  • Корпус шириной 1 модуль (17,5мм)

Подробнее

Вольтметр/Амперметр ВАР-М01-083
  • Измерение среднеквадратичных значений напряжений и токов (True RMS)
  • Измерение мощности и потребляемой нагрузки
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС20...450В
  • Рабочий диапазон частот - от 45 до 65 Гц
  • Бесконтактное измерение тока - 0,5...63А
  • Основная погрешность измерений напряжения, не хуже ±1 ед. младшего разряда
  • Основная погрешность измерений тока, не хуже ±2 ед. младшего разряда
  • Корпус шириной 2 модуля (35мм)



  • Измеренние среднеквадратичных значений напряжений и токов
  • Питание от контролируемого напряжения
  • Класс точности по напряжению - 1,0
  • Класс точности по току - 2,0
  • Диапазон измеряемого напряжения - АС60...440В, 45...65Гц
  • Бесконтактное измерение тока - 3...30А
  • Контактное измерение тока- (0,1...1,0А, 0,5...5,0А)
  • Возможность подключения внешнего трансформатора тока до 1000А
  • Размер - 1 модуль



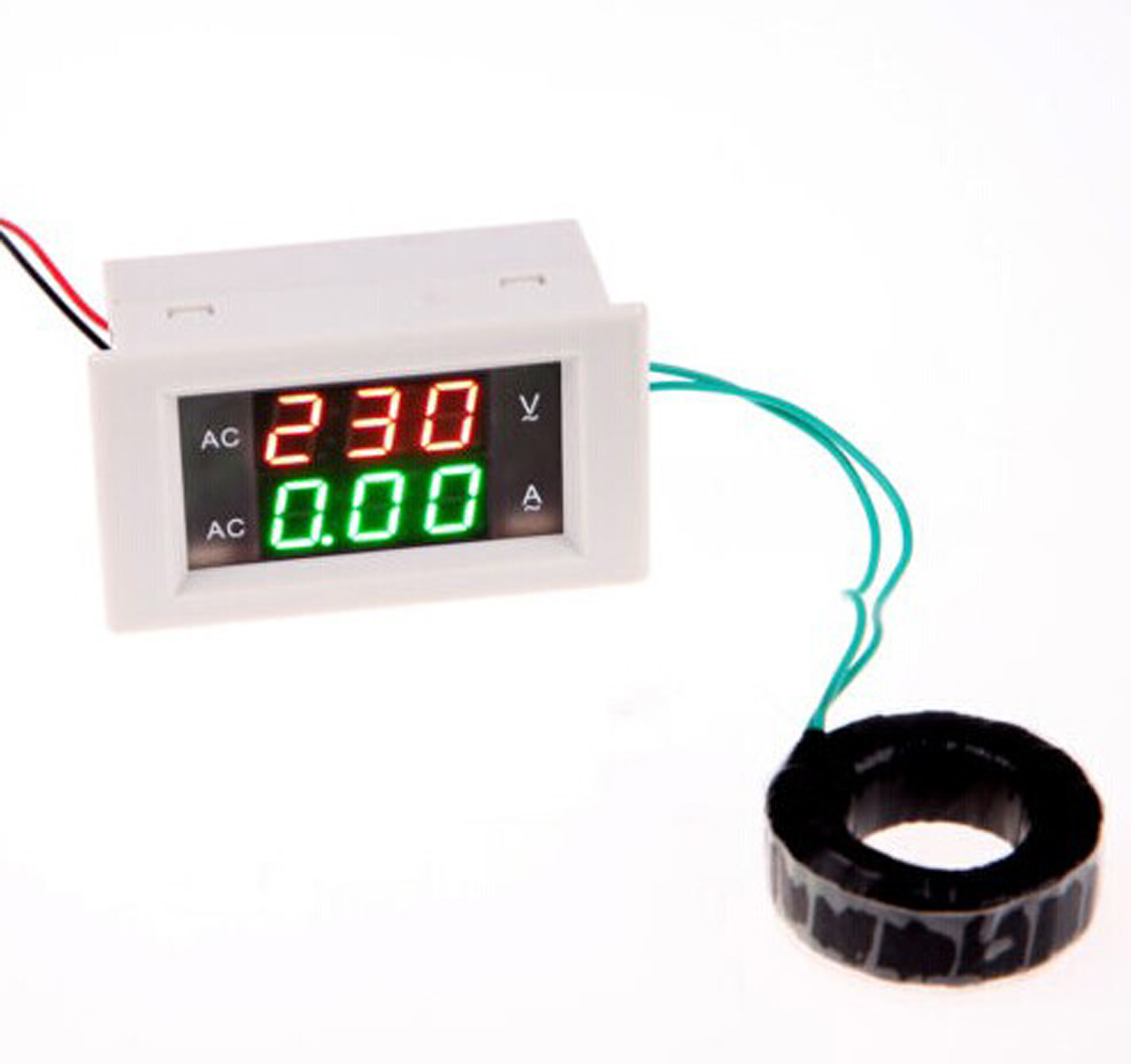

Вольтметр/Амперметр ВАР-М02-10 в щит
  • Измерение среднеквадратичных значений напряжений и токов
  • Питание от контролируемого напряжения
  • Измерение напряжения - АС20. ..450 В
  • Рабочий диапазон частот - от 45 до 65 Гц
  • Бесконтактное измерение тока 3...30А
  • Контактное измерения тока (0,1...1,0А, 0,5…5,0А)
  • Возможность подключения внешнего трансформатора тока до 1000А

Подробнее

ВР-М01 на DIN рейку (для работы с постоянным током)
  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - DС20 - 450В
  • Класс точности - 1,0
  • Корпус шириной 18мм





Подробнее

  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - АС20...440В, 45...70Гц
  • Класс точности - 1,0
  • Есть энергонезависимая память максимального, минимального значений напряжения и количества отключений.





ВР-М01-29СД в формате
щитовой лампы АД22
  • Самый миниатюрный в своём классе, размер 29,5х29,5мм
  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - АС15...450В, 45...400Гц
  • Класс точности - 1,0



Вольтметр ВР-М03 и ВР-М03-1 на DIN рейку

  • Три независимых вольтметра в одном корпусе. Измеряет фазные и линейные напряжения. Измеряет напряжение трёх независимых источников напряжения.
  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - AC50...450В, 45...400Гц
  • Класс точности - 1,0
  • Индикация пониженного/повышенного напряжения на входе



Подробнее

Измеритель тока короткого замыкания и сопротивления цепи фаза-ноль сети ВРТ-М02 с функцией вольтметра
  • Постоянное измерение и индикация тока короткого замыкания в цепи фаза-ноль сети
  • Постоянное измерение и индикация сопротивления цепи фаза-ноль сети
  • Постоянное измерение и индикация напряжение сети
  • Сравнение тока КЗ с током срабатывания вводного автомата.
  • Контроль проводника РЕ
  • Звуковая и световая индикация обрыва нуля, несоответствия вводного автомата току КЗ и аварии РЕ
  • Память скачков, провалов и количества пропаданий напряжения (как у ВР-М02)
  • Корпус шириной 18мм



Подробнее

Вольтметр и амперметр

Основное назначение измерительных модулей

Самыми известными измерительными приборами, которые используются как в бытовых, так и в производственных условиях считаются вольтметр и амперметр. Главная их функция — это получения известных параметров электрического тока. Исходя из названия описываемых приборов можно сделать вывод какие именно измерения ими можно проводить. Если это вольтметр, то его задачей является измерение напряжения и так называемой электродвижущей силы. Именно такое определение и заключат в себе Вольт. В случае с амперметром — это I или сила тока в рабочей электрической цепи.

У вольтметра практически всегда большее сопротивление обмоток в. Это существенное имеющиеся в конструкции отличие от амперметра. Существует и иной вариант, когда имеет место наличие дополнительного сопротивления в принципиальной, технической схеме. Выглядит это так:



Точность измерений

Если говорить о конструктивном исполнении двух приборов, то внешнее их сходство очевидно. Как, впрочем, и основополагающий принцип их работы. Он базируется на двухстороннем взаимодействии двух полей — магнитного с одной и электрического с другой стороны. Именно это и объясняет колебания стрелки на цифровой шкале в ходе измерительных манипуляций. Но на этом их сходства заканчиваются. Дело в том, что модули производят измерения разных характеристик тока в электрической цепи. При этом, например, амперметр обязательно будет иметь минимальное сопротивление. В противном в ходе измерительного процесса прибор правильных данных не покажет.

А выдаст он только сильно искажённые данные по причине неточного значения в электрической цепи силы тока. Если исходить из существующих теоретических обоснований, то сопротивление у амперметра обязательно будет равняться – 0. Добиться такого на практике практически нереально — у них всегда своя особенная чувствительность. Масштабы устройств в данном случае могут быть совершенно разными. У них на шкале указываются миллиамперы (мА), килоамперы или же собственно – амперы (А).

Совершенно противоположный рабочий принцип положен в устройство вольтметров. Здесь для того чтобы электрическое напряжение гарантировано было стабильным, приходиться производить значительное уменьшение параметра I (силы тока). Опять же согласно существующей теории для максимально точных показаний снимаемых с прибора придётся создать особые условия. Они должны позволить сопротивлению у вольтметра стремиться к бесконечности. Сделать это на практике также сложно. Но вывод здесь один — точность проводимых измерений напряжения вольтметром напрямую зависит от параметра сопротивления (чем он выше, тем лучше).

Методы подключения

Важно упомянуть о том, что способы подключения обычного амперметра и вольтметра несхожи. Они принципиально отличаются между собой. Это обусловлено прежде всего разными конструктивными особенностями. Выполняемые задачами также не имеют сходства. Так, вольтметр подключается при соблюдении принципа параллельности относительно измеряемого участка электрической цепи. Таким образом будут получены максимально точные показатели напряжения – U. Если же произвести подключение так называемым "методом последовательного соединения", то тогда будут получены силы тока или I.

Обязательно необходимо запомнить, что амперметр может выйти из строя по причине внезапного короткого замыкания. Возникнуть такая ситуация может из-за подключения прибора напрямую к источнику питания. Делать это строго запрещено. А вот поступить таким образом с вольтметром уже можно. Его подсоединение к открытым выводам (например, контактным клеммам) электрического тока КТ (короткого замыкания) не спровоцирует.

Как подключить вольтметр и амперметр в сети постоянного и переменного тока

Как подключить вольтметр и амперметр в сети постоянного и переменного тока

В этой статье ЭлектроВести расскажут вам о подключении амперметра и вольтметра в сети постоянного и переменного тока.

Постоянный ток не меняет направления во времени. Примером может служить батарейка в фонарике или радиоприемнике, аккумулятор в автомобиле. Мы всегда знаем, где положительная клейма источника питания, а где отрицательная.

Переменный ток — это ток, который с определенной периодичностью меняет направление движения. Такой ток протекает в нашей розетке, когда мы к ней подключаем нагрузку. Тут нет положительного и отрицательного полюса, а есть только фаза и ноль. Напряжение на нуле близко по потенциалу с потенциалом земли. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду.

В течение одного периода колебания величина тока повышается от нуля до максимума, затем уменьшается и проходит через ноль, а потом совершается обратный процесс, но уже с другим знаком.

Получение и передача переменного тока намного проще, чем постоянного: меньше потерь энергии, С помощью трансформаторов мы можем легко менять напряжение переменного тока.

При передаче большого напряжения требуется меньший ток для той же мощности. Это позволяет использовать более тонкие довода. В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.

Измерение постоянного тока

Чтобы в электрической цепи измерить ток, необходимо последовательно с приемником электроэнергии включить амперметр или миллиамперметр. При этом, чтобы исключить влияние измерительного прибора на работу потребителя, амперметр должен обладать очень малым внутренним сопротивлением, чтобы практически его можно было бы принять равным нулю, чтобы падением напряжения на приборе можно было бы просто пренебречь.

Включение амперметра в цепь — всегда последовательно с нагрузкой. Если подключить амперметр параллельно нагрузке, параллельно источнику питания, то амперметр просто сгорит или сгорит источник, поскольку весь ток потечет через мизерное сопротивление измерительного прибора.

Шунт

Шунт — цепь, включаемая параллельно данной цепи или прибору. Шунты применяются для расширения пределов измерений амперметров, т. к. в шунте ответвляется часть тока, текущего в цепи, тем большая, чем меньше сопротивление шунта.

Пределы измерения амперметров, предназначенных для проведения измерений в цепях постоянного тока, расширяемы, путем подключения амперметра не напрямую измерительной катушкой последовательно нагрузке, а путем подключения измерительной катушки амперметра параллельно шунту.

Так через катушку прибора пройдет всегда лишь малая часть измеряемого тока, основная часть которого потечет через шунт, включенный в цепь последовательно. То есть прибор фактически измерит падение напряжения на шунте известного сопротивления, и ток будет прямо пропорционален этому напряжению.

Практически амперметр сработает в роли милливольтметра. Тем не менее, поскольку шкала прибора градуирована в амперах, пользователь получит информацию о величине измеряемого тока. Коэффициент шунтирования выбирают обычно кратным 10.

Шунты, рассчитанные на токи до 50 ампер монтируют непосредственно в корпуса приборов, а шунты для измерения больших токов делают выносными, и тогда прибор соединяют с шунтом щупами. У приборов, предназначенных для постоянной работы с шунтом, шкалы сразу градуированы в конкретных значениях тока с учетом коэффициента шунтирования, и пользователю уже не нужно ничего вычислять.

Если шунт наружный, то в случае с калиброванным шунтом — на нем указывается номинальный ток и номинальное напряжение: 45 мВ, 75 мВ, 100 мВ, 150 мВ. Для текущих измерений выбирают такой шунт, чтобы стрелка отклонялась бы максимум - на всю шкалу, то есть номинальные напряжения шунта и измерительного прибора должны быть одинаковыми.

Если речь идет об индивидуальном шунте для конкретного прибора, то все, конечно, проще. По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.

Шунты изготавливают из металлов с малым температурным коэффициентом сопротивления, и обладающих значительным удельным сопротивлением: константан, никелин, манганин, - чтобы когда протекающий через шунт ток нагревает его, это не отражалось бы на показаниях прибора. Еще для снижения температурного фактора при измерениях, последовательно с катушкой амперметра включают добавочный резистор из материла такого же рода.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр. Вольтметр включается всегда параллельно приемнику или источнику. А чтобы подключенный вольтметр не оказывал влияния на работу цепи, не вызывал бы снижения напряжения, не вызывал потерь, - он должен обладать достаточно высоким внутренним сопротивлением, чтобы током через вольтметр можно было бы пренебречь.

Добавочный резистор

И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. А при известном значении сопротивления добавочного резистора, по зафиксированному на нем напряжению легко определяется полное измеряемое напряжение, действующее в данной цепи. Так работают все классические вольтметры.

Коэффициент, появляющийся в результате добавления добавочного резистора, покажет, во сколько раз измеряемое напряжение больше напряжения, приходящегося на измерительную катушку прибора. То есть пределы измерения прибора зависят от величины добавочного резистора.

Добавочный резистор встраивается в прибор. Для снижения влияния температуры окружающей среды на измерения, добавочный резистор изготавливают из материала обладающего малым температурным коэффициентом сопротивления. Поскольку сопротивление добавочного резистора во много раз больше сопротивления прибора, то и сопротивление измерительного механизма прибора в итоге не зависит от температуры. Классы точности добавочных резисторов выражаются аналогично классам точности шунтов — в долях процентов обозначают величину погрешности.

Чтобы еще больше расширить пределы измерения вольтметров, применяют делители напряжения. Это делается для того, чтобы при измерении на прибор приходилось напряжение, соответствующее номиналу прибора, то есть не превышало бы предел на его шкале. Коэффициентом деления делителя напряжения называется отношение входного напряжения делителя к выходному, измеряемому напряжению. Коэффициент деления берут равным 10, 100, 500 и более, в зависимости от возможностей применяемого вольтметра. Делитель не вносит большой погрешности, если сопротивление вольтметра также высоко, а внутреннее сопротивление источника мало.

Измерение переменного тока

Чтобы точно измерить прибором параметры переменного тока, необходим измерительный трансформатор. Измерительный трансформатор, применяемый в целях измерений, к тому же дает персоналу безопасность, поскольку благодаря трансформатору достигается гальваническая развязка от цепи высокого напряжения. Вообще, техника безопасности запрещает подключать электроизмерительные приборы без таких трансформаторов.

Применение измерительных трансформаторов позволяет расширить пределы измерения приборов, то есть появляется возможность измерять большие напряжения и токи при помощи низковольтных и слаботочных приборов. Так, измерительные трансформаторы бывают двух типов: трансформаторы напряжения и трансформаторы тока.

Измерительный трансформатор напряжения

Чтобы измерить переменное напряжение применяют трансформатор напряжения. Это понижающий трансформатор с двумя обмотками, первичная обмотка которого присоединяется к двум точкам цепи, между которыми нужно измерить напряжение, а вторичная — непосредственно к вольтметру. Измерительные трансформаторы на схемах изображают как обычные трансформаторы.

Трансформатор без нагруженной вторичной обмотки работает в режиме холостого хода, и при подключенном вольтметре, сопротивление которого велико, трансформатор остается практически в этом режиме, и поэтому можно считать измеренное напряжение пропорциональным напряжению, приложенному к первичной обмотке, с учетом коэффициента трансформации, равного соотношению количеств витков во вторичной и первичной его обмотках.

Таким образом можно измерять высокое напряжение, при этом на прибор будет подаваться небольшое безопасное напряжение. Останется умножить измеренное напряжение на коэффициент трансформации измерительного трансформатора напряжения.

Те вольтметры, которые изначально предназначены для работы с трансформаторами напряжения, имеют градуировку шкалы с учетом коэффициента трансформации, тогда по шкале без дополнительных вычислений сразу видно значение измененного напряжения.

В целях повышения безопасности при работе с прибором, на случай повреждения изоляции измерительного трансформатора, один из выводов вторичной обмотки трансформатора и его каркас сначала заземляются.

Измерительные трансформаторы тока

Для подключения амперметров к цепям переменного тока служат измерительные трансформаторы тока. Это двухобмоточные повышающие трансформаторы. Первичная обмотка включается последовательно в измеряемую цепь, а вторичная — к амперметру. Сопротивление в цепи амперметра мало, и получается, что трансформатор тока работает практически в режиме короткого замыкания, при этом можно считать, что токи в первичной и вторичной обмотках относятся друг к другу как количества витков во вторичной и первичной обмотках.

Подобрав подходящее соотношение витков, можно измерять значительные токи, при этом через прибор всегда будут протекать токи достаточно малые. Останется умножить измеренный во вторичной обмотке ток на коэффициент трансформации. Те амперметры, которые предназначены для постоянной работы совместно с трансформаторами тока, имеют градуировку шкал с учетом коэффициента трансформации, и по шкале прибора без вычислений можно легко считать значение измеряемого тока. С целью повышения безопасности персонала, один из выводов вторичной обмотки измерительного трансформатора тока и его каркас сначала заземляются.

Во многих применениях удобны проходные измерительные трансформаторы тока, у которых магнитопровод и вторичная обмотка изолированы и расположены внутри проходного корпуса, через окно которого проходит медная шина с измеряемым током.

Вторичная обмотка такого трансформатора никогда не оставляется разомкнутой, ибо сильное увеличение магнитного потока в магнитопроводе может не только привести к его разрушению, но и навести на вторичной обмотке опасную для персонала ЭДС. Чтобы провести безопасное измерение, вторичную обмотку шунтируют резистором известного номинала, напряжение на котором будет пропорционально измеряемому току.

Для измерительных трансформаторов характерны погрешности двух видов: угловая и коэффициента трансформации. Первая связана с отклонением угла сдвига фаз первичной и вторичной обмоток от 180°, что приводит к неточным показаниям ваттметров. Что касается погрешности связанной с коэффициентом трансформации, то это отклонение показывает класс точности: 0,2, 0,5, 1 и т. д. - в процентах от номинального значения.

Ранее ЭлектроВести писали, что существующие электронные устройства, представленные на рынке, состоят из неорганических, неодушевленных материалов. Однако в лабораториях готовятся «микробы-киборги», которые скоро начнут производить электричество.

По материалам: electrik.info.

Вольтметр/амперметр постоянного тока 0-100В и 0-100А с шунтом.

Добрый день. Несколько слов про вольтметр, который вы видите на фото.


Честно говоря, до сих пор не пойму, почему не купил мультиметр… Наверное, понравился компактный размер и цветное табло, хороший диапазон измерений (от 0 до 100В и от 0 до 100А), однако, как показала практика, следовало посоветоваться с электриком).

Сам-то я с электроникой на «пошел ты на фиг», хотя ток иногда померить где-нибудь, скажем, на тестах тех же китайских блоков питания, было бы интересно…

В общем заказал. Вольтметр пришел в ПЭ пакетике с шунтом.



Инструкции не было, поэтому полез искать схему подключения. Нашел.

Решил померить ток в блоке питания своего телефона, для чего разобрал хаб, разрезал проводки и на скрутках (не паять же)) по-быстрому собрал.


Цифры зажглись.) Вольтаж еще, если и похож на правду, то вместо силы тока вольтметр показал какую-то ересь.
При подключении нагрузки — шнура телефона к USB хабу, тот вообще отказался заряжаться.
В общем, после нескольких дней колдований, я все-таки решил занести его на работу и отдать человеку с нехилыми радиотехническими знаниями.

Эксперт исследовал его, и даже нашел типовую схему в интернете.

Типовая схема. (сопротиления нет, встроенного шунта нет)

Оказалось, что данные вольтметры являются с одной стороны универсальными, а с другой — могут сильно отличаться друг от друга. Например, данная модель вольтметра вообще не может мерить силу тока без подключения шунта.

В описании на сайте написано, что можно подключать вольтметр напрямую при измерении токов до 10А, неправда, в этом вольтметре нет встроенного шунта, значит подключать придется по-любому через внешний шунт. Схема которую я нашел не подходит, электронщик нарисовал мне свою, как следует подключать этот вольтметр.

Как только я подключил по его схеме, телефон начал заряжаться, а вольтметр стал показывать вольтаж точно, но силу тока опять показывал в районе 50А.)

Без нагрузки

С нагрузкой

Причем реагировал на касание к корпусу и проводам на шунте.
Кстати, позже оказалось, что прибор чувствителен к собственному питанию. Хоть и написано, что его можно питать от 4,5В до 30В, на обычном китайском блоке питания 5В для телефона, показывал странные показания, при подключении 12В блока питания стал работать стабильно.

Электрик высказал мнение, что, вероятнее всего, данная модель не подходит для измерения маленьких токов. Также имеет значение сечение проводов, провода в моей «схеме» тонкие и неплотно прикручены к шунту.

В общем, эти вольтметры в какой-то мере универсальные, как я понял, их можно встроить в любой прибор или панель, скажем, в зарядное для авто аккумулятора, или даже в саму машину, чтобы отслеживать ток и напряжение на аккумуляторе, но для моих целей (измерять малые токи) эта модель не подходит.

Следовало прикупить подешевле и попроще, с диапазоном измерений до нескольких Ампер, например такой. У таких вольтметров и чувствительность была бы побольше и показания точнее для малых токов…

Электрик прибор похвалил, в нем есть калибровка показаний вольтажа и силы тока, но, поскольку машины у меня нет, вероятнее всего продам я его, и куплю попроще. А может и правда — лучше мультметр).

Всем спасибо за внимание, удачи в покупках.

Цифровые амперметры и вольтметры

Цифровые электроизмерительные амперметры и вольтметры торговой марки EKF предназначены для измерения силы тока и напряжения в однофазных и трехфазных электрических цепях переменного тока.

Приборы применяются для работы в закрытых помещениях, в электрощитовом оборудовании, в электроустановках промышленных предприятий , жилых и общественных зданий и сооружений.

Амперметры и вольтметры могут быть как прямого, так и трансформаторного подключения. Диапазон измерений приборов трансформаторного подключения зависит только от номинала подключаемого измерительного трансформатора тока. Микропроцессорное устройство приборов позволяет получить класс точности 0.5, многократно превосходящий класс точности аналоговых амперметров и вольтметров.

Преимущества цифровых амперметров и вольтметров

  1. Высокая точность и надежность.
  2. Помехоустойчивость.
  3. Длительная работа без калибровки.
  4. Легкий монтаж.
  5. Возможность настройки под любой трансформатор тока.
  6. Корпус изготовлен из не поддерживающей горения пластмассы.



ИзображениеНаименованиеКласс точностиРазмер переднейАртикул
Амперметр AM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF 0. 5 72x72 am-d721
Амперметр AM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 9999А трансформаторное подключение EKF 0.5 96x96 am-d961
ИзображениеНаименованиеКласс точностиСпособ подключенияРазмер переднейАртикул
Вольтметр VM-D721 цифровой на панель 72х72 (квадратный вырез) однофазный 600В прямое подключение EKF 0.5 прямое 72x72 vm-d721
Вольтметр VM-D961 цифровой на панель 96х96 (квадратный вырез) однофазный 600В прямое подключение EKF 0.5 прямое 96x96 vm-d961
Амперметр AM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF 0.5 трансформаторное 72x72 am-d723
Амперметр AM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 3200А трансформаторное подключение EKF 0. 5 трансформаторное 96x96 am-d963
Вольтметр VM-D723 цифровой на панель 72х72 (квадратный вырез) трехфазный 500В прямое подключение EKF 0.5 прямое 72x72 vm-d723
Вольтметр VM-D963 цифровой на панель 96х96 (квадратный вырез) трехфазный 500В прямое подключение EKF 0.5 прямое 96x96 vm-d963










1. Конструкция.

Приборы имеют в своем составе: вход, аналого-цифровой преобразователь (АЦП), микроконтроллер, обрабатывающий входной сигнал,один или три четырехразрядных светодиодных цифровых индикатора и источник питания.

Конструктивно выполнены в пластмассовом корпусе, предназначенном для щитового крепления.

2. Монтаж.

Монтаж, подключение и пуск в эксплуатацию должен осуществлять только квалифицированный электротехнический персонал.

Приборы устанавливаются в окно лицевой панели квадратной формы на специальных защелках без использования инструмента.

Амперметры подключаются в сеть последовательно, вольтметры параллельно.

Перед установкой необходимо подготовить окно необходимого сечения (WxH) в панели щита.

Программные функции:

AM-D721:

• Установка нулевого значения.
• Установка коэффициента трансформации для трансформаторов тока (ТТ).

VM-D961:

• Установка разрядности вывода значений (количество знаков после запятой).
• Установка верхнего предела диапазона измерения.

AM-D723:

• Установка коэффициента трансформации для трансформаторов тока (ТТ).
• Установка коэффициента фильтрации (времени отклика прибора).

VM-D963:

• Установка коэффициента трансформации для трансформаторов напряжения (ТН).
• Установка коэффициента фильтрации (времени отклика прибора).

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Вольтметры и амперметры

Физика > Вольтметры и амперметры



Изучите показания, схемы и сопротивление вольтметра и амперметра в цепи – устройства измерения напряжения и тока: рисунки, цифровой вольтметр и амперметр.

Вольтметры и амперметры в цепи используют для вычисления напряжения и тока.

Задача обучения

  • Сравнить подключение цепей амперметра и вольтметра.

Основные пункты

  • Вольтметр – устройство, с чьей помощью удается вычислить разность электрических потенциалов между двумя точками в электрической цепи.
  • Амперметр – устройство для вычисления тока в цепи.
  • Вольтметр связывается с устройством параллельно, а амперметр – последовательно.
  • В основе большинства аналоговых счетчиков лежит гальванометр – измеряет ток при помощи движения или отклонения иглы. На прогиб влияет магнитная сила, воздействующая на токопроводящую проволоку.

Термины

  • Шунтирующее сопротивление – небольшое сопротивление (R), расположенное параллельно гальванометру (G) для изготовления амперметра.
  • Гальванометр – аналоговый измерительный прибор (G), который для вычисления тока использует отклонение иглы.
  • Вольтметры и амперметры вычисляют напряжение и ток в цепи.

Вольтметры

Вольтметр – устройство для вычисления разницы в электрическом потенциале между двумя точками в электрической цепи. Аналоговый вольтметр смещает указатель по шкале пропорционально напряжению в цепи, в цифровом присутствует цифровой дисплей. Любое измерение вольтметра, которое можно трансформировать в напряжение, будет отображаться на счетчике. Здесь зафиксируется давление, температура и поток.

Демонстрационный прибор, используемый на уроках по физике

Чтобы вольтметр смог вычислить напряжение, он должен подключаться параллельно. Это важно, так как параллельные объекты ощущают единое различие потенциалов. Ниже представлена схема вольтметра и показания.

(а) – Чтобы вычислить отличие потенциалов в этом потоке, вольтметр (V) расположен параллельно по отношению к источнику напряжения или любому из резисторов. Отметьте, что напряжение клеммы вычисляется между точками а и b. Нельзя подключить вольтметр через ЭДС без добавления внутреннего сопротивления. (b) – Применение цифрового вольтметра

Амперметры

Амперметр измеряет электрический ток, а его наименование происходит из единицы измерения – Ампер. Чтобы прибор смог определить ток, его нужно присоединить последовательно. Это важно, так как объекты в последовательной цепи ощущают единый ток. Они не должны подключаться к источнику напряжения – амперметры функционируют при минимальной нагрузке. Можете рассмотреть схему амперметра.

Амперметр установлен в последовательной связи для определения тока. Весь ток в цепи проходит сквозь счетчик. Если амперметр находится между точками d и e или f и a, то приобретет такое же значение

Гальванометры (аналоговые счетчики)

Аналоговые счетчики располагают иглами, которые поворачиваются, чтобы отмечать на шкале цифры. Это и отличает их от цифровых приборов, выводящих цифровые символы прямо на экран. В центре большинства аналоговых приборов находится гальванометр (G). Ток проходит сквозь него и приводит к пропорциональному перемещению (отклонение иглы).

Гальванометр характеризуется сопротивлением и текущей чувствительностью. Последнее – ток, осуществляющий значительное отклонение иглы гальванометра (максимальный ток). К примеру, гальванометр, чья токовая чувствительность составляет 50 мкА достигает максимального прогиба в 50 мкА.

Если подобный прибор обладает сопротивлением в 20 Ом, то только напряжение V = IR = (50 мкА) (25 Ом) = 1.25 мВ создает полномасштабное считывание. Объединив с ним резисторы, можно рассматривать его в качестве вольтметра или амперметра.

Гальванометры в качестве вольтметров

Катушка гальванометра способена функционировать как вольтметр, когда расположена в последовательной связи с серьезным сопротивлением (R). Это значение вычисляется максимальным напряжением. Допустим, вам нужно, чтобы 10В создавало полномасштабное отклонение вольтметра, вмещающего гальванометр с 25 Ом и чувствительностью 50 мкА. Полное сопротивление:

Rполное = R + r = V/I = 10В/50мкA = 200кОм,

или

R = Rполное - R = 200кОм – 25 ОМ ≈ 200кОм (R настолько велико, что сопротивление гальванометра почти незначительное).

Заметьте, что приложенные 5В создают отклонение в половину шкалы, отправляя ток всего в 25 мкА сквозь счетчик, так как показание вольтметра располагается пропорционально. В случае с другими диапазонами, напряжение устанавливают последовательно с гальванометром.

Гальванометр в качестве амперметра

Гальванометр можно использовать как амперметр, если прибор установлен в параллельной связи с небольшим сопротивлением, именующимся шунтирующим. Дело в том, что сопротивления шунта маленькое, из-за чего амперметр может вычислять ток намного четче.

Допустим, нам нужен амперметр, фиксирующий полномасштабное отклонение для 1 А и содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Так как R и r параллельны, напряжение на них одинаково.

IR = IGr

Так что: IR = IG/I = R/r.

Решая для R и отмечая, что IG составляет 50 мкА, а I – 0.999950 А, получим:


Вольтметры и амперметры | Безграничная физика

Вольтметры и амперметры

Вольтметры и амперметры используются для измерения напряжения и тока соответственно.

Цели обучения

Сравнить схемы подключения амперметра и вольтметра

Основные выводы

Ключевые моменты
  • Вольтметр - это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи.
  • Амперметр - это измерительное устройство, используемое для измерения электрического тока в цепи.
  • Вольтметр подключен параллельно к устройству для измерения его напряжения, а амперметр подключен последовательно к устройству для измерения его тока.
  • В основе большинства аналоговых измерителей лежит гальванометр, прибор, который измеряет ток, используя движение или отклонение иглы. Отклонение иглы вызывается магнитной силой, действующей на провод с током.
Ключевые термины
  • шунтирующее сопротивление : небольшое сопротивление R, помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше R должно быть; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
  • гальванометр : аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на провод с током.

Вольтметры и амперметры измеряют напряжение и ток цепи соответственно. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.

Вольтметры и амперметры : Краткое введение в вольтметры и амперметры для студентов-физиков.

Вольтметры

Вольтметр - это прибор, который измеряет разность электрических потенциалов между двумя точками в электрической цепи.Аналоговый вольтметр перемещает указатель по шкале пропорционально напряжению в цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.

Вольтметр : Демонстрационный вольтметр из класса физики

Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству.Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.

Вольтметр, подключенный параллельно : (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) подключается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r. (б) Используемый цифровой вольтметр

Амперметры

Амперметр измеряет электрический ток в цепи.Название происходит от названия единицы измерения электрического тока в системе СИ, ампер (А).

Чтобы амперметр мог измерять ток устройства, он должен быть последовательно подключен к этому устройству. Это необходимо, поскольку последовательно соединенные объекты испытывают одинаковый ток. Их нельзя подключать к источнику напряжения - амперметры предназначены для работы с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно составляющему небольшую долю вольта).

Амперметр серии : Амперметр (A) подключается последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Гальванометры (аналоговые измерители)

Аналоговые счетчики имеют стрелки, которые поворачиваются, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, с обозначением G . Ток через гальванометр I G вызывает пропорциональное движение или отклонение стрелки.

Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току - это ток, который дает полное отклонение стрелки гальванометра, другими словами, максимальный ток, который может измерить прибор.Например, гальванометр с чувствительностью по току 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, находится на полпути шкалы, когда через него протекает 25 мкА, и так далее.

Если такой гальванометр имеет сопротивление 25 Ом, то только напряжение В = IR = (50 мкА) (25 Ом) = 1,25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.

Гальванометры как вольтметры

Гальванометр может работать как вольтметр, если он подключен последовательно с большим сопротивлением R . Значение R определяется максимальным измеряемым напряжением. Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА. Тогда приложенное к измерителю напряжение 10 В должно давать ток 50 мкА. Общее сопротивление должно быть:

[латекс] \ text {R} _ {\ text {tot}} = \ text {R} + \ text {r} = \ frac {\ text {V}} {\ text {I}} = \ frac { 10 \ text {V}} {50 \ mu \ text {A}} = 200 \ text {k} \ Omega, [/ latex]

или:

[латекс] \ text {R} = \ text {R} _ {\ text {tot}} - \ text {r} = 200 \ text {k} \ Omega - 25 \ Omega \ приблизительно 200 \ text {k} \Омега. [/ латекс]

(R настолько велик, что сопротивление гальванометра, r, почти ничтожно.) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение в половину шкалы, пропуская через измеритель ток 25 мкА, поэтому показания вольтметра пропорциональны к напряжению по желанию. Этот вольтметр не будет полезен для напряжений менее примерно половины вольта, потому что отклонение измерителя будет слишком маленьким для точного считывания. Для других диапазонов напряжения другие сопротивления подключаются последовательно с гальванометром.Многие измерители позволяют выбирать шкалы, которые включают последовательное включение соответствующего сопротивления с гальванометром.

Гальванометры как амперметры

Тот же гальванометр может также работать как амперметр, если он установлен параллельно небольшому сопротивлению R , часто называемому шунтирующим сопротивлением. Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие те, которые вызывают полное отклонение гальванометра.

Предположим, например, что нам нужен амперметр, который дает полную шкалу отклонения для 1,0 А и который содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Поскольку R и R включены параллельно, напряжение на них одинаковое.

Эти ИК-капли: IR = I G r

так, чтобы: [latex] \ text {IR} = \ frac {\ text {I} _ \ text {G}} {\ text {I}} = \ frac {\ text {R}} {\ text {r }}. [/ latex]

Решая для R и отмечая, что IG составляет 50 мкА, а I равно 0.{-3} \ Omega. [/ Latex]

Нулевые измерения

Нулевые измерения уравновешивают напряжения, поэтому через измерительные устройства не протекает ток, который мог бы помешать измерению.

Цели обучения

Объясните, почему используются нулевые измерения

Основные выводы

Ключевые моменты
  • Измерения напряжения и тока стандартными вольтметрами и амперметрами изменяют измеряемую цепь, внося погрешности. Вольтметры потребляют дополнительный ток, тогда как амперметры уменьшают ток.
  • Нулевые измерения используются для уменьшения погрешности измеренных значений напряжения и тока.
  • Потенциометр и мост Уитстона - это два метода измерения нуля.
  • Потенциометр - это прибор, который измеряет неизвестное напряжение путем противодействия известному напряжению, не потребляя ток от измеряемого источника напряжения.
  • Мост Уитстона - это электрическая цепь, используемая для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна из которых включает неизвестный компонент.
Ключевые термины
  • нулевые измерения : методы более точного измерения тока и напряжения путем балансировки цепи таким образом, чтобы ток не протекал через измерительное устройство
  • потенциометр : прибор, который измеряет напряжение путем противодействия ему точной долей известного напряжения и без потребления тока из неизвестного источника.
  • Мост Уитстона : прибор, используемый для измерения неизвестного электрического сопротивления путем уравновешивания двух ножек мостовой схемы, одна ножка которой включает неизвестный компонент.

Нулевые измерения

Стандартные измерения цепей изменения напряжения и тока, вносящие числовые погрешности. Вольтметры потребляют дополнительный ток, тогда как амперметры уменьшают ток. Нулевые измерения уравновешивают напряжения, поэтому ток через измерительный прибор не протекает, и цепь остается неизменной. Нулевые измерения обычно более точны, но более сложны, чем стандартные вольтметры и амперметры. Их точность все еще ограничена.

Потенциометр

При измерении ЭДС аккумулятора и подключении аккумулятора напрямую к стандартному вольтметру, как показано на, фактическая измеренная величина - это напряжение на клеммах В. Напряжение связано с ЭДС батареи соотношением В = ЭДС - Ir , где I - протекающий ток, а r - внутреннее сопротивление батареи.

Вольтметр, подключенный к батарее : аналоговый вольтметр, подключенный к батарее, потребляет небольшой, но ненулевой ток и измеряет напряжение на клеммах, которое отличается от ЭДС батареи. (Обратите внимание, что заглавная буква E символизирует электродвижущую силу или ЭДС.) Поскольку внутреннее сопротивление батареи точно неизвестно, невозможно точно рассчитать ЭДС.

ЭДС можно было бы точно рассчитать, если бы были известны r , что бывает редко. Если бы ток I можно было сделать нулевым, тогда В = ЭДС , и ЭДС можно было бы непосредственно измерить. Однако стандартным вольтметрам для работы необходим ток.

Потенциометр - это прибор для измерения нуля для измерения потенциалов (напряжений).Источник напряжения подключен к резистору R, , пропускающему через него постоянный ток. Вдоль провода наблюдается постоянное падение потенциала (падение ИК-излучения), поэтому переменный потенциал получается через контакт вдоль провода.

Неизвестная ЭДС x (обозначенная надписью E x ), подключенная последовательно с гальванометром, показана на. Обратите внимание, что ЭДС x противостоит другому источнику напряжения. Расположение точки контакта регулируется до тех пор, пока гальванометр не покажет ноль.Когда гальванометр показывает ноль, ЭДС x = IR x , где R x - это сопротивление участка провода до точки контакта. Поскольку через гальванометр не протекает ток, он не проходит через неизвестную ЭДС, и определяется ЭДС x .

Потенциометр : Потенциометр является устройством измерения нуля. (a.) Источник напряжения, подключенный к резистору с длинным проводом, пропускает через него постоянный ток I.(b) Неизвестная ЭДС (обозначенная буквой Ex) подключается, как показано, и точка контакта по R регулируется до тех пор, пока гальванометр не покажет ноль. Отрезок провода имеет сопротивление Rx и сценарий Ex = IRx, где I не зависит от соединения, поскольку через гальванометр не течет ток. Таким образом, неизвестная ЭДС пропорциональна сопротивлению сегмента провода.

Стандартная ЭДС заменяется на ЭДС x , и точка контакта регулируется до тех пор, пока гальванометр не покажет ноль, так что ЭДС с = IR с .В обоих случаях через гальванометр не проходит ток. Ток I через длинный провод идентичен. Принимая соотношение ЭДС x / ЭДС с , I отменяет, и решение для ЭДС x дает то, что видно в.

Поскольку для R используется длинный однородный провод, соотношение сопротивлений R x / R с такое же, как отношение длин провода, который обнуляет гальванометр для каждой ЭДС.Три величины в правой части уравнения теперь известны или измерены, и можно вычислить ЭДС x . В этом расчете часто меньше неопределенности, чем при прямом использовании вольтметра, но он не равен нулю. Всегда есть некоторая неопределенность в соотношении сопротивлений R x / R s и стандартных ЭДС. Кроме того, невозможно определить, когда гальванометр показывает ровно ноль, что вносит ошибку как в R x , так и в R s , а также может повлиять на текущий I .

Измерения сопротивления

Многие так называемые омметры измеряют сопротивление. Наиболее распространенные омметры прикладывают напряжение к сопротивлению, измеряют ток и вычисляют сопротивление по закону Ома. Их показание - это рассчитанное сопротивление. Простые конфигурации с использованием стандартных вольтметров и амперметров имеют ограниченную точность, поскольку измерители изменяют как напряжение, подаваемое на резистор, так и ток, протекающий через него. Мост Уитстона - это устройство измерения нуля для расчета сопротивления путем уравновешивания падения потенциала в цепи. Устройство называется мостом, потому что гальванометр образует мост между двумя ветвями. Для выполнения нулевых измерений в схемах используются различные мостовые устройства. Резисторы R 1 и R 2 точно известны, а стрелка через R 3 указывает, что это переменное сопротивление. Можно точно прочитать значение R 3 . При неизвестном сопротивлении Rx в цепи R 3 регулируется до тех пор, пока гальванометр не покажет ноль.

Мост Уитстона : мост Уитстона используется для расчета неизвестных сопротивлений. Переменное сопротивление R3 регулируется до тех пор, пока гальванометр не покажет ноль при замкнутом переключателе. Это упрощает схему, позволяя рассчитывать Rx на основе падения ИК-излучения.

Тогда разность потенциалов между точками b и d равна нулю, что означает, что b и d имеют одинаковый потенциал. При отсутствии тока, протекающего через гальванометр, он не влияет на остальную цепь.Таким образом, ветви abc и adc параллельны, и каждая ветвь имеет полное напряжение источника. Поскольку b и d имеют одинаковый потенциал, падение IR вдоль и должно равняться падению IR вдоль ab . Опять же, поскольку b и d имеют одинаковый потенциал, падение ИК-излучения вдоль dc должно равняться падению ИК-излучения вдоль bc . Это уравнение используется для вычисления неизвестного сопротивления, когда ток через гальванометр равен нулю.Этот метод может быть очень точным, но он ограничен двумя факторами. Во-первых, ток через гальванометр не может быть точно равен нулю. Во-вторых, всегда есть неопределенности в R 1 , R 2 и R 3 , которые вносят вклад в неопределенность в R x .

Амперметр

против вольтметра: что лучше?

Вольтметр и амперметр для электрической системы то же самое, что манометр и расходомер для системы давления масла: вольтметр измеряет электрическое давление в вольтах; амперметр измеряет электрический поток в амперах. «Давление» или вольты - гораздо более полезный показатель, чем «расход» или амперы.

В недавнем разговоре с M.A.D. Мастер по электротехнике, Марк Гамильтон, касающийся надлежащего ухода и питания амперметров, установленных в классических маслкарах, отметил, что, когда старые автомобили все еще использовали старомодные генераторы для зарядки аккумулятора, амперметры довольно хорошо справлялись с мониторингом электрической системы. С их ограниченным рабочим циклом генераторы старой школы не могли выдержать злоупотребления длительной подзарядкой батарей в течение длительного периода времени.Тяжелые обмотки генератора были припаяны к сегментам коммутатора якоря, где щетки забирали мощность и отправляли ее с вывода якоря. Генераторы, вынужденные производить большую мощность в течение длительного периода времени, постоянно заряжая слабую батарею, перегреваются, расплавляя паяные соединения вращающегося якоря. Центробежная сила вращающегося якоря «выбрасывала припой» из якоря, что приводило к отказу генератора. С установленным на приборной панели амперметром водитель мог бы видеть постоянную высокую скорость перезарядки аккумулятора и знать, что генератор не сможет долго терпеть это состояние.

Регулятор той старой системы генератора также имел ограничитель напряжения, ограничитель тока и реле отключения, которое отключало генератор от аккумуляторной системы при отключении. Если ограничитель тока неисправен и допускает слишком высокую выходную скорость, якорь генератора снова перегревается и выпадает припой. Если реле выключения заело при выключении двигателя, амперметр сильно разряжен (лучше отключить эту батарею до того, как начнется пожар). В этом типе системы амперметр, установленный на приборной панели, может легко определить постоянный уровень заряда батареи или сценарий надвигающегося катастрофического отказа.

По сравнению с генератором, по словам Гамильтона, генератор имеет гораздо большую охлаждающую способность, а его тяжелые неподвижные обмотки статора позволяют ему работать намного тяжелее в течение длительного периода времени. Большое количество воздуха всасывается вентилятором генератора и циркулирует по этим обмоткам, плюс (поскольку статор не вращается) отсутствует центробежная сила, которая бросает припой, даже если кольцевые клеммы были обжаты и припаяны к концам обмотки статора. где он подсоединяется к шпилькам выпрямителя.Из-за этих конструктивных особенностей генераторы переменного тока не используют ограничитель тока для управления величиной выходного тока. Вместо этого регулятор для генератора переменного тока исключительно управляет выходом, ограничивая максимальное напряжение в системе, так как вольтметр логически предоставляет гораздо более полезную информацию о характеристиках системы генератора по сравнению с амперметром.

Автопроизводители продолжали устанавливать амперметры в приборную панель в течение нескольких лет после перехода на генераторы переменного тока, потому что покупатели автомобилей привыкли видеть амперметр на приборной панели.Если вы восстанавливаете старый маслкар и хотите получить улучшенные возможности мониторинга и дополнительный запас прочности, обеспечиваемые современным вольтметром, сохраняя при этом оригинальный внешний вид вашей классической приборной панели, обратитесь в мастерские по ремонту и восстановлению манометров, такие как сервисная служба Williamson's Instrument Service (www. williamsons.com) и Redline Gauge Works (www.redlinegaugeworks.com) могут превратить старый амперметр в вольтметр без изменения его первоначального внешнего вида. Shiftworks (www.shiftworks.com) также предлагает заменяемые болтами панели приборов для Novas и Chevelles, которые имеют функциональный вольтметр с таким же внешним видом, что и оригинальный амперметр.Если вы добавляете в свой маслкар множество постоянно действующих высокопроизводительных аксессуаров, таких как электрические вентиляторы, электрический топливный насос или стереосистема с высоким усилителем, общая схема жгута проводов GM будет иметь серьезные проблемы с эффективным обеспечением транспортных средств. повышенные потребности в электричестве; в этом случае вы можете рассмотреть обновленную улучшенную компоновку электрической системы, как подробно описано в M.A.D. "Новая система" описана на ее веб-сайте www.madelectrical.com.

Разница между амперметром и вольтметром (со сравнительной таблицей)

Основное различие между амперметром и вольтметром заключается в том, что амперметр измеряет ток, а вольтметр измеряет ЭДС или напряжение в любых двух точках электрической цепи. Другие различия между амперметром и вольтметром представлены ниже в сравнительной таблице.

Электроэнергия измеряется двумя способами. то есть либо по току, либо по напряжению. Ток и напряжение в цепи измеряются амперметром и вольтметром. Принцип работы амперметра и вольтметра такой же, как у гальванометра.

В гальванометре используется катушка, помещенная между магнитами. Когда ток течет по катушкам, он отклоняется.Прогиб катушек зависит от проходящего через них заряда. Это отклонение используется для измерения силы тока или напряжения. Гальванометр работает как вольтметр, когда резистор включен последовательно с гальванометром.

Содержание: Амперметр против вольтметра

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия

Сравнительная таблица

Основа для сравнения Амперметр Вольтметр
Определение Инструменты, используемые для измерения силы тока. Он измеряет напряжение между любыми двумя точками цепи.
Символическое представление
Сопротивление Низкое Высокое
Соединение Соединяется последовательно с цепью. Включается параллельно цепи.
Точность Больше Меньше
Изменение диапазона Невозможно Возможно

Определение амперметра

Амперметр - это измерительный прибор, который используется для измерения тока в цепи.Он измеряет небольшой ток в миллиамперах или микроамперах. Амперметр включается последовательно с измерительной схемой, так что весь ток схемы проходит через нее.

Сопротивление амперметра очень мало по сравнению с вольтметром. У идеального амперметра значение сопротивления равно нулю. Небольшое сопротивление не препятствует прохождению тока, поэтому амперметр измеряет истинное значение.

Определение вольтметра

Вольтметр - это прибор для измерения напряжения.Он подключен параллельно к электрической цепи, потенциал которой необходимо измерить. Полярность подключения вольтметра такая же, как и у амперметра, то есть положительная клемма подключается к положительной полярности источника питания, а отрицательный потенциал подключается к отрицательной полярности.

Сопротивление вольтметра очень велико по сравнению с амперметром. Это сопротивление не позволяет току протекать через вольтметр и, таким образом, измеряется точное значение напряжения в точке измерения.Величина сопротивления в идеальном вольтметре примерно равна бесконечности.


Ключевые различия между амперметром и вольтметром

Ниже приведены основные различия между амперметром и вольтметром.

  1. Амперметр - это устройство, используемое для измерения малых значений тока, протекающего в цепи, тогда как вольтметр измеряет разность потенциалов между любыми двумя точками электрической цепи.
  2. Низкое сопротивление амперметра.Таким образом, весь ток цепи будет проходить через него. В то же время внутреннее сопротивление вольтметра очень низкое, поэтому ток из цепи не мешает измерению вольтметра.
  3. Амперметр включен последовательно со схемой измерения полного тока, а вольтметр - параллельно цепи. Разность потенциалов параллельной цепи остается одинаковой во всех точках. Поэтому для измерения точного значения разности потенциалов он подключается параллельно к точкам, напряжение которых необходимо измерить.
  4. Точность амперметра больше, чем у вольтметра.
  5. Диапазон измерения вольтметра может быть увеличен или уменьшен путем изменения значения сопротивления, тогда как диапазон амперметра не может быть изменен.

В настоящее время токовые клещи используются для измерения тока в цепи.

Вольтметры и амперметры постоянного тока - College Physics

Цели обучения

  • Объясните, почему вольтметр нужно подключать параллельно цепи.
  • Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
  • Опишите, как гальванометр можно использовать как вольтметр или амперметр.
  • Найдите сопротивление, которое необходимо подключить последовательно с гальванометром, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.(См. (Рисунок).) Внутренняя конструкция простейшего из этих измерителей и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.

Датчики топлива и температуры (крайний правый и крайний левый, соответственно) в этом Volkswagen 1996 года представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств, которое, как мы надеемся, пропорционально количеству бензина в баке и температуре двигателя. (Источник: Кристиан Гирсинг)

Вольтметры подключаются параллельно к любому измеряемому напряжению устройства.Параллельное соединение используется потому, что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов. (См. (Рисунок), где вольтметр обозначен символом V.)

Амперметры подключаются последовательно к любому измеряемому току устройства. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. (Рисунок), где амперметр обозначен символом A.)

(a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов.Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета ее внутреннего сопротивления,. (b) Используемый цифровой вольтметр. (Источник: Messtechniker, Wikimedia Commons)

Для измерения тока последовательно подключают амперметр (А). Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении.(Обратите внимание, что заглавная буква E обозначает ЭДС и обозначает внутреннее сопротивление источника разности потенциалов.)

Измерители аналоговые: гальванометры

У аналоговых счетчиков есть стрелка, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания, аналогичные ручному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначаемое буквой G. Ток, протекающий через гальванометр, вызывает пропорциональное отклонение стрелки.(Это отклонение происходит из-за силы магнитного поля на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току - это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с чувствительностью по току имеет максимальное отклонение стрелки при прохождении через него, считывает половину шкалы при протекании через него и т. Д.

Если у такого гальванометра есть сопротивление, то при напряжении, равном только полномасштабное показание. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как амперметр

Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению, часто называемому шунтирующим сопротивлением, как показано на (Рисунок). Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие токи, вызывающие полное отклонение гальванометра.

Предположим, например, что нужен амперметр, который дает полное отклонение на 1,0 А и содержит такой же гальванометр с его чувствительностью. Поскольку и параллельны, напряжение на них одинаковое.

Эти капли такие то. Решив и отметив, что это 0,999950 А, мы имеем

Проведение измерений изменяет схему

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему.В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но полезно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда размещается параллельно с измеряемым устройством. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь это не оказывает заметного влияния. (См. (Рисунок) (a).) (Большое сопротивление, параллельное малому, имеет суммарное сопротивление, по существу равное малому.) Если, однако, сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, то два параллельно подключенных устройства имеют меньшее сопротивление, что существенно влияет на цепь. (См. (Рисунок) (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.

(a) Вольтметр, имеющий сопротивление намного больше, чем сопротивление устройства (), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как и у устройства, и не оказывает заметного влияния на измеряемую цепь.(b) Здесь вольтметр имеет то же сопротивление, что и устройство (), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен. Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно.(См. (Рисунок) (a).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, и ток в ветви измеряется уменьшается. (См. (Рисунок) (b).)

Практическая проблема может возникнуть, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

(a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается. Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измеряемым цепям, является использование гальванометров с большей чувствительностью.Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности измерителя.

Связи: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения.Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знания о системе - даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, без изменения схемы. Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые измерители, которые используют твердотельную электронику и нулевые измерения, могут достигать точности в одну часть.

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. Обратитесь к (Рисунок) и (Рисунок) и их обсуждение в тексте.

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Стимулируйте нейрон и следите за тем, что происходит. Сделайте паузу, перемотайте назад и двигайтесь вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.

Сводка раздела

  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр помещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на (Рисунок)? (Обратите внимание, что скрипт E на рисунке означает ЭДС. )

Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставляете его в режиме вольтметра. Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели измеритель в режим амперметра?

Для измерения токов на (рис.) Замените провод между двумя точками амперметром.Укажите точки, между которыми вы разместите амперметр, чтобы измерить следующее: (a) общий ток; (б) текущий ток; (c) через; (d) через. Обратите внимание, что на каждую часть может быть несколько ответов.

электросчетчиков

Вольтметры

Вольтметры - это инструменты, используемые для измерения разности потенциалов между двумя точками в цепи. Вольтметр подключается параллельно измеряемому элементу, что означает создание пути переменного тока вокруг измеряемого элемента и через вольтметр.Вы правильно подключили вольтметр, если вы можете удалить вольтметр из цепи, не разрывая цепь. На схеме справа вольтметр подключен для правильного измерения разности потенциалов на лампе. Вольтметры имеют очень высокое сопротивление, чтобы минимизировать ток, протекающий через вольтметр, и влияние вольтметра на цепь.


Амперметры

Амперметры - это инструменты, используемые для измерения тока в цепи. Амперметр включен последовательно со схемой, так что измеряемый ток протекает непосредственно через амперметр.Чтобы правильно вставить амперметр, цепь должна быть разомкнута. Амперметры имеют очень низкое сопротивление, чтобы минимизировать падение потенциала через амперметр и воздействие амперметра на цепь, поэтому включение амперметра в цепь параллельно может привести к очень высоким токам и может вывести из строя амперметр. На схеме справа амперметр подключен правильно для измерения тока, протекающего по цепи.

Вопрос: На электрической схеме справа, возможно расположение амперметра и вольтметра обозначены кружками 1, 2, 3 и 4.Где должен быть расположен амперметр? правильно измерить полный ток и где должен ли вольтметр быть правильно расположен измерить общее напряжение?

Ответ: Для измерения полного тока амперметр должен быть помещен в положение 1, так как весь ток в цепи должен проходить через этот провод, а амперметры всегда подключаются последовательно.

Для измерения общего напряжения в цепи вольтметр можно установить в положение 3 или 4.Вольтметры всегда размещаются параллельно с анализируемым элементом схемы, а позиции 3 и 4 эквивалентны, потому что они соединены проводами (а потенциал всегда одинаков в любом месте идеального провода).

Вопрос: На какой схеме ниже правильно показано соединение амперметра A и вольтметра V для измерения сквозного тока и разности потенциалов на резисторе R?

Ответ: (4) показывает амперметр, включенный последовательно, и вольтметр, включенный параллельно резистору.

Вопрос: По сравнению с сопротивлением измеряемой цепи внутреннее сопротивление вольтметра спроектировано так, чтобы оно было очень высоким, поэтому счетчик не будет потреблять ток из цепи

  1. мало тока из цепи
  2. большая часть тока от цепи
  3. весь ток из схемы

Ответ: (2) вольтметр должен потреблять как можно меньше тока из схемы, чтобы минимизировать его влияние на схему, но для работы требуется небольшое количество тока.

Амперметр против вольтметра | Разница между амперметром и вольтметром

Для измерения электричества используются такие устройства, как амперметр и вольтметр. Оба этих устройства основаны на гальванометре, который используется для обнаружения небольшого тока. Амперметр - это устройство, которое используется для измерения «тока» (в амперах, микроамперах и миллиамперах) через проводник, тогда как вольтметр - это устройство, которое используется для измерения «напряжения» ( в вольтах) между двумя точками или выводами.Оба устройства действуют по-разному с точки зрения работы, а также схемы размещения.

Ключевые различия между амперметром и вольтметром обсуждаются в этом руководстве на основе определенных важных факторов, таких как соединение с приборами, использование, безопасность, сопротивление, идеальное поведение и единицы измерения. В следующей таблице указаны основные различия между амперметром и вольтметром.

Разница между амперметром и вольтметром 92 поведение
Характеристики Амперметр Вольтметр
Использование Измерение разницы тока через прибор двух точек 9039 Измерительный блок Измеряет ток в амперах или даже в меньших единицах (мА, мкА) Разность потенциалов измеряется в вольтах.
Безопасность Низкое сопротивление электричеству, поэтому его нельзя подключать прямо через источник питания Высокое сопротивление электричеству, поэтому возможность подключения напрямую через источник питания
Сила тока Большой количество тока проходит через Очень небольшое количество тока проходит через
Соединение с прибором
Сопротивление Прибор низкого сопротивления Прибор высокого сопротивления
Сопротивление идеального амперметра равно нулю Сопротивление идеального вольтметра равно бесконечности
Цепь Цепь должна быть отключена от источника питания, чтобы подключить амперметр Цепь не требуется быть отключенным т o присоединить вольтметр
Представление

Как подключить амперметр в цепь

Амперметр должен быть подключен так, чтобы измеряемый ток протекал через прибор.Следовательно, амперметры всегда подключаются последовательно с компонентом, в котором должен измеряться ток, как показано на рисунке.

Амперметр должен иметь очень низкое сопротивление, чтобы он не влиял на уровень тока при подключении к цепи.

Как подключить вольтметр в цепь

Вольтметр должен быть подключен так, чтобы измеряемое напряжение появлялось на выводах вольтметра. Следовательно, вольтметр всегда подключается параллельно с компонентом, напряжение которого должно измеряться, как показано на рисунке.

Вольтметр должен иметь очень высокое сопротивление, чтобы он не влиял на уровень напряжения при подключении к цепи.

Метры, вольтметры и амперметры | Electronics Club

Метры, вольтметры и амперметры | Клуб электроники

Аналог | Цифровой | Вольтметры | Амперметры | Гальванометры | Омметры

Следующая страница: Мультиметры

См. Также: напряжение и ток

Аналоговый дисплей

Аналоговые дисплеи имеют указатель, который перемещается по градуированной шкале.Они могут быть трудными читать из-за необходимости выработать значение наименьшего деления шкалы. Например шкала на картинке имеет 10 маленьких делений от 0 до 1, поэтому каждое маленькое деление представляет 0,1. Таким образом, показание составляет 1,25 В (стрелка находится на полпути между 1,2 и 1,3).

Максимальное показание аналогового измерителя называется отклонением полной шкалы или FSD (в показанном примере это 5 В).

Аналоговые счетчики должны быть подключены правильно чтобы предотвратить их повреждение, когда указатель пытается двигаться в неправильном направлении.Они полезны для мониторинга постоянно меняющихся значений (например, напряжения на разряда конденсатора), и они могут быть полезны для быстрого получения грубых показаний, движение указателя можно увидеть, не отводя взгляда от тестируемой цепи.

Снятие точных показаний

Для получения точных показаний аналоговой шкалы ваш глаз должен соответствовать указатель. Не смотрите под углом слева или справа, потому что вы увидите чтение, которое немного завышено или занижено.Многие аналоговые счетчики имеют небольшую полоску зеркало по шкале вам в помощь. Когда ваш глаз находится в правильном положении, отражение указателя скрыто за самим указателем. Если вы видите отражение вы смотрите под углом.

Вместо зеркала на некоторых счетчиках есть поворотный указатель для облегчения считывания. Конец указателя повернут на 90 °, поэтому при правильном просмотре он кажется очень тонким. Показанный в разделе гальванометров счетчик имеет витую стрелку. хотя это слишком мало, чтобы увидеть на картинке.

Правильно
отражение скрыто

Неправильно
отражение видно


Цифровой дисплей

Значения можно считывать непосредственно с цифровых дисплеев, поэтому они легко читаются точно. Это нормально, когда наименее значащая цифра (справа) постоянно меняется между два или три значения, это особенность работы цифровых счетчиков, а не ошибка.Обычно большая точность не требуется, и эту цифру можно проигнорировать или округлить в большую сторону.

Цифровые счетчики могут быть подключены любым способом без повреждений, они покажут минус знак (-) при обратном подключении. Если вы превысите максимальное показание, большинство цифровых измерителей показать почти пустой дисплей с цифрой 1 слева.

Все цифровые измерители содержат батарею для питания дисплея, поэтому они практически не потребляют электроэнергию. от тестируемой цепи. Это означает, что цифровые вольтметры имеют очень высокое сопротивление. (обычно называемое входным сопротивлением) не менее 1 МОм (часто 10 млн) и они вряд ли повлияют на тестируемую цепь.

Для общего пользования лучше всего подходят цифровые измерители типа

Они легко читаются, их можно подключить в обратном порядке, и они вряд ли повлияют на тестируемую цепь.



Подключение счетчиков

Важно правильно подключить счетчики:

  • Положительный полюс счетчика с маркировкой + или красным цветом должен быть подключен ближе всего к + на аккумуляторе или источнике питания.
  • Отрицательный полюс счетчика, с маркировкой или цветным черный должен быть подключен ближе всего - к аккумулятору или источнику питания.

Вольтметры

  • Вольтметры измеряют напряжение .
  • Напряжение измеряется в В , В .
  • Вольтметры подключены по параллельно через компоненты.
  • Вольтметры
  • имеют очень высокое сопротивление .

Включение вольтметра параллельно

Измерение напряжения в точке

При тестировании цепей часто требуется найти напряжения в различных точках, например, напряжение на выводе 2 микросхемы таймера 555.Это может показаться запутанным - куда подключить второй провод вольтметра?

  • Подключите черный (отрицательный -) провод вольтметра к 0 В, обычно к отрицательному клемму аккумулятора или источника питания.
  • Подсоедините красный (положительный +) провод вольтметра к точке. вы там, где вам нужно измерить напряжение.
  • Черный провод можно оставить постоянно подключенным к 0 В, пока вы используете красный провод в качестве щупа для измерения напряжений в различных точках.
  • Вы можете использовать зажим «крокодил» на проводе , черный, , чтобы удерживать его на месте.

Напряжение в точке на самом деле означает разницу напряжения между этой точкой и 0 В. (ноль вольт), который обычно является отрицательной клеммой аккумулятора или источника питания. Обычно 0V обозначается на принципиальной схеме в качестве напоминания.

Аналоговые измерители потребляют немного энергии от тестируемой цепи для работы со стрелкой. Это может нарушить цепь и дать неверные показания.Во избежание этого вольтметры должны иметь сопротивление, по крайней мере, в 10 раз превышающее сопротивление цепи (считайте это наибольшим значение резистора рядом с тем местом, где подключен счетчик).

Большинство аналоговых вольтметров, используемых в школьных науках, не подходят для электроники. потому что их сопротивление слишком низкое, обычно несколько k. Для большинства электронных схем требуется 100k или более.



Амперметры

  • Амперметры для измерения силы тока .
  • Ток измеряется в ампер (ампер) , A .
    1A довольно большой, поэтому часто используются мА (миллиампер) и мкА (микроампер). 1000 мА = 1 А, 1000 мкА = 1 мА, 1000000 мкА = 1 А.
  • Амперметры подключаются к серии .
    Для последовательного подключения необходимо разорвать цепь и поставить амперметр поперек зазора, как показано на схеме.
  • Амперметры имеют очень низкое сопротивление .

Необходимость разрыва цепи для последовательного подключения означает, что амперметры затруднены для использования в паяных схемах.Большинство испытаний электроники проводится с помощью вольтметров, которые могут быть легко подключенным без мешающих цепей.

Последовательное подключение амперметра


Гальванометры

Гальванометры - очень чувствительные измерители, которые используются для измерения крошечных токов, обычно 1 мА или меньше. Они используются для изготовления всех типов аналоговых счетчиков путем добавления подходящие резисторы, как показано на схемах ниже.

Изготовление вольтметра
Гальванометр с высоким сопротивлением
Умножитель последовательно для изготовления вольтметра.

Изготовление амперметра
Гальванометр с низким сопротивлением
шунтируют параллельно для создания амперметра.

На фотографии изображен учебный гальванометр 100 мкА с умножителем и шунтом. Этот измеритель необычен тем, что позволяет отображать небольшие обратные показания: максимальный ток измерителя составляет 100 мкА (или 20 мкА в обратном направлении).


Омметры

Омметр используется для измерения сопротивления в омах ().

Омметры редко встречаются как отдельные измерители, но все стандартные мультиметры имеют настройку омметра.

1 довольно мала, поэтому k И м часто используются.

1к = 1000
1M = 1000 тыс. = 1000000


Мультиметры

Мультиметры - очень полезные инструменты для тестирования. С помощью многопозиционного переключателя на метр, их можно быстро и легко настроить на вольтметр , амперметр или омметр . У них есть несколько настроек (называемых «диапазонами») для каждого типа метр и выбор переменного или постоянного тока.

Некоторые мультиметры имеют дополнительные функции, такие как тестирование транзисторов и диапазоны для измерение емкости и частоты.

Цифровой мультиметр - лучший выбор для вашего первого мультиметра , даже самый дешевый подойдет для тестирования простых проектов и рекомендую от Rapid Electronics: Цифровой мультиметр (базовый)

Для получения дополнительной информации см. Страницу Мультиметры.

Фотография мультиметра © Rapid Electronics.


Следующая страница: Мультиметры | Исследование


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
