Как устроен вольтметр, принцип действия и назначение прибора

Главная Новости сайта Вспомни физику: 7 класс 8 класс 9 класс класс задачи кл. Его величество Музеи науки Викторина по физике Физика в кадре Учителю Читатели пишут Физика 8 класс. Для измерения силы тока существует измерительный прибор – амперметр. Условное обозначение амперметра на электрической схеме: При включении амперметра в электрическую цепь необходимо знать :.

Амперметр включается в электрическую цепь последовательно с тем элементом цепи, силу тока в котором необходимо измерить. Для измерения напряжения существуют специальный измерительный прибор — вольтметр.

Условное обозначение вольтметра на электрической схеме: При включении вольтметра в электрическую цепь необходимо соблюдать два правила:. Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение;. Для измерения напряжения источника питания вольтметр присоединяют непосредственно к его зажимам.

Для определения работы или мощности тока можно использовать специальный измерительный прибор – ваттметр. При отсутствии ваттметра пользуются одновременным подключением двух измерительных приборов к нужному участку цепи: амперметра и вольтметра.

Далее проводится расчет работы и мощности тока по формулам. Что изменилось на участке цепи, если включенный параллельно вольтметр показывает уменьшение напряжения? Какими способами можно определить напряжение в городской сети, имея в своем распоряжении любые приборы, кроме вольтметра? На урок Выпускникам Как сдавать экзамены?

Тактика тестирования Знаешь ли ты себя? Викторина по физике Физика в кадре Учителю Читатели пишут. Физика 8 класс. Условное обозначение амперметра на электрической схеме: При включении амперметра в электрическую цепь необходимо знать : 1. Поиск по сайту. Условное обозначение вольтметра на электрической схеме: При включении вольтметра в электрическую цепь необходимо соблюдать два правила: 1. Вольтметр подключается параллельно участку цепи, на котором будет измеряться напряжение; 2.

Поиск по сайту Загляни!

Как устроен вольтметр, принцип действия и назначение прибора

Регистрация Вход. Ответы Mail. Вопросы – лидеры Просвещение и лженауки : термины и понятия в русском и английском 1 ставка. Решите задачу по физике 1 ставка.

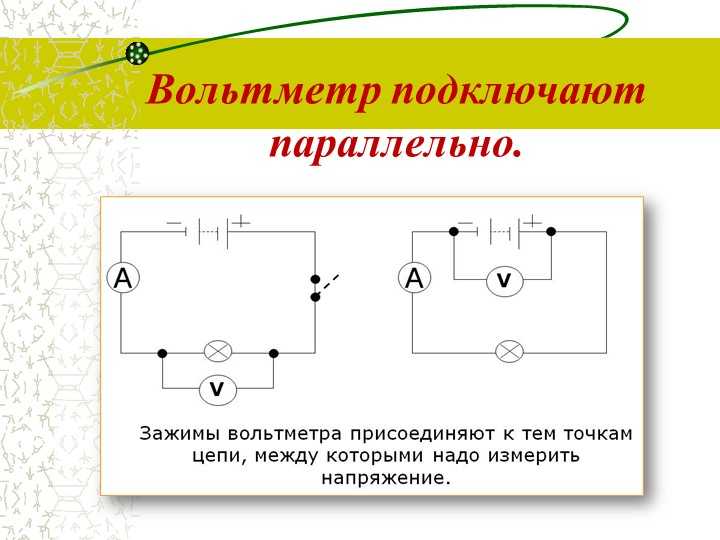

1) Вольтметр подключают в цепь параллельно, чтобы при подключение его огромное сопротивление не влияло на результат.

Вольтметр: подключение, типы, принцип работы

Напряжение — с этим термином мы довольно часто сталкиваемся в повседневной жизни. Иногда нам нужно измерить напряжение в сети, чтобы понять, почему какое-либо устройство работает неудовлетворительно или лампа накаливания горит довольно тускло. Для данного рода измерений используют вольтметры. Вольтметр подключается к измеряемому устройству только параллельно, почему это так? Также оно характеризует электрическое поле, которое возникает при прохождении электрического тока. Для того чтобы измерять напряжение на устройстве необходимо параллельно к нему подключить вольтметр. Для того, чтоб при параллельном включении снизить ток, потребляемый вольтметром и соответственно потери электрической энергии внутри устройства, внутреннее измерительное сопротивление выбирается как можно больше. Если включить вольтметр в цепь последовательно, то в связи с большим внутренним сопротивлением получим фактически разрыв цепи. То есть потери при измерении напряжения будет слишком большими, что неприемлемо, а также измерения будут некорректными.

Вольтметры и амперметры

Switch to English регистрация. Телефон или email. Чужой компьютер. Автозвук и Шумоизоляция. Вольтметры могут быть двухпроводными и трехпроводными.

Вольтметр — измерительный прибор для считывания уровня электрического напряжения. Он подключается параллельно нагрузке или непосредственно к источнику напряжения U.

Вольтметр подключается последовательно или параллельно

В амперметрах ток, проходящий по прибору, создает вращающий момент, вызывающий отклонение его подвижной части на угол, зависящий от этого тока. По этому углу отклонения определяют величину тока амперметра. Для того чтобы по показанию вольтметра определить напряжение на зажимах приемника энергии или генератора, необходимо его зажимы соединить с зажимами вольтметра так, чтобы напряжение на приемнике генераторе было равно напряжению на вольтметре рис. Сопротивление вольтметра должно быть большим по сравнению с сопротивлением приемника энергии или генератора с тем, чтобы его включение не влияло на измеряемое напряжение на режим работы цепи. Таким образом, сопротивление вольтметра должно быть большим и тем большим, чем больше его номинальное напряжение. Вследствие большого сопротивления вольтметра мала мощность потерь в нем.

Как подключить вольтметр амперметр

Подключается параллельно нагрузке или источнику электрической энергии. Идеальный вольтметр должен обладать бесконечно большим внутренним сопротивлением. Поэтому чем выше внутреннее сопротивление в реальном вольтметре, тем меньше влияния оказывает прибор на измеряемый объект и, следовательно, тем выше точность и разнообразнее области применения.

Рихмана Принцип работы вольтметров дискретного действия состоит в преобразовании измеряемого постоянного или медленно меняющегося напряжения в электрический код с помощью аналого-цифрового преобразователя , который отображается на табло в цифровой форме. Принцип действия диодно-компенсационных вольтметров состоит в сравнении с помощью вакуумного диода пикового значения измеряемого напряжения с эталонным напряжением постоянного тока с внутреннего регулируемого источника вольтметра.

Как подключить вольтметр (амперметр). Виды вольтметров по назначению, месту установки, принципу измерения. Процесс подключения вольтметра.

Как измерять напряжение вольтметром

Вольтметр подключается

Как и любую физическую величину, напряжение можно измерить, для этого используется вольтметр. Но чтобы получить достоверные данные, его необходимо правильно подключить. Все устройства, которыми производятся измерения в электрических сетях, делятся на две группы: электромеханические и электронные.

Это стрелочные приборы.

как подключить стрелочный вольтметр 220 вольт

Ничего не будет. У вольтметра большое внутреннее сопротивление, поэтому он измерит ЭДС источника. Гораздо интереснее подключить амперметр к источнику параллельно нагрузке! Дымит красиво!

Сталкиваясь с необходимостью узнать величину напряжения на участке электрической цепи, многие задаются вопросом: как подключить вольтметр? Это очень просто, но нужно знать несколько простых правил.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Подключение амперметра и вольтметра в сети постоянного и переменного тока. Постоянный ток не меняет направления во времени.

Люди часто задаются вопросом, как подключить амперметр в цепь. Чтобы полностью понять, как правильно это делать, стоит остановиться на физических законах протекания тока в электрической цепи. А также — рассмотреть принципы, по которым воздавался такой прибор, как амперметр.

Вольтметр: подключение, типы, принцип работы

Зачем

 нужен вольтметр в электрической цепи дома или квартиры?

Изношенность электросетей и оборудования на электростанциях — главная причина частых перепадов напряжения, которые могут спровоцировать выход из строя различной техники. Эти условия диктуют свои правила — теперь человеку необходимо отслеживать качество энергоснабжения. Вольтметр же стал незаменимым помощником при мониторинге энергобезопасности сети.

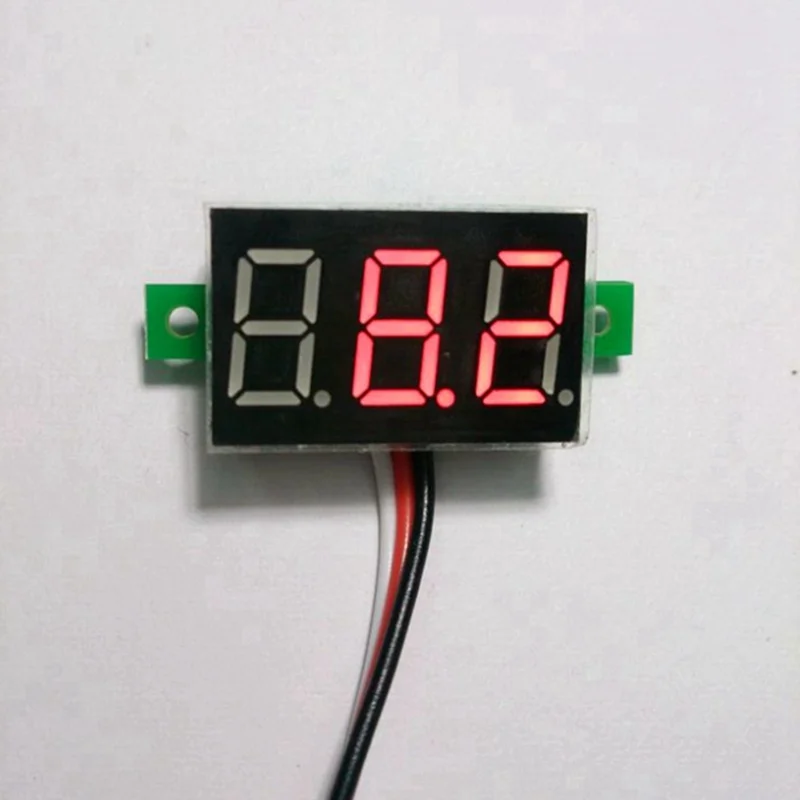

Компания DS Electronics выпускает цифровые вольтметры RBUZ V1 для однофазной и RBUZ V3 для трехфазной сети переменного тока. Постоянная индикация напряжения позволяет контролировать текущее значение в любой момент времени без каких-либо дополнительных манипуляций с прибором, а энергонезависимая память записывает максимальное и минимальное значения напряжения. Прибор устанавливается в щиток на стандартную DIN-рейку шириной 35 мм. Также стоит отметить, что в устройствах применяется алгоритм True RMS, обеспечивающий максимальную точность показаний.

Принцип действия и типы вольтметров

Исходя из принципа работы прибора, выделяют электромеханические и электронные вольтметры.

Работа электромеханических устройств основана на использовании магнитоэлектрического принципа. Вольтметр включает в себя постоянный магнит и стальной сердечник, а также алюминиевую рамку с обмоткой тонким проводом и прикрепленной стрелкой, которая помещена между магнитом и сердечником. При прохождении тока по проводу катушки возникает электромагнитное поле, которое отклоняет рамку со стрелкой, соприкасаясь с постоянным магнитным полем. Излишнее колебание стрелки мешает точному определению показаний устройства. Для стабилизации используют различного рода приспособления: индукционный демпфер, воздушный демпфер, систему противовесов и пр.

Электронные вольтметры, в свою очередь, подразделяются на аналоговые и цифровые. В аналоговых измерителях установлена система, которая преобразует входящее переменное напряжение в постоянное. Затем происходит его передача на специальный детектор, отклоняющий указатель, в зависимости от уровня измерений. Цифровые приборы оснащены контроллером, который преобразует аналоговое напряжение в цифровой код. Результаты замеров выводятся на специальный экран. Качество преобразователя непосредственно влияет на точность производимых замеров.

В зависимости от назначения выделяют следующие типы измерителей:

• Постоянного и переменного тока — применяются для регистрации показаний в сетях соответственно с постоянным и переменным током.
• Импульсные приборы используются для определения пиковых значений периодических импульсных сигналов.
• Фазочувствительные устройства позволяют установить комплексное напряжение и его составляющие.
• Селективные измерители применяются в лабораториях для изучения токов с переменным напряжением.
• Универсальные — настраиваемые устройства, позволяющие производить различные замеры.

Также существует разделение по конструкции и способу применения:

• стационарные — наиболее точные и чувствительные, имеют крупные габариты, устанавливаются на объектах, где нужен непрерывный мониторинг состояния электрической сети;
• щитовые — монтируются в электрощитовые шкафы или на приборные панели, имеют небольшие габариты;
• переносные — маленькие по размеру, имеют небольшой вес, благодаря чему мобильны и могут использоваться в различных местах.

При выборе устройства для измерения напряжения необходимо уделить внимание таким показателям:

1. Внутреннее сопротивление. Для минимального воздействия измерительного устройства на электроцепь необходимо, чтобы его внутреннее сопротивление было как можно больше.
2. Диапазон измеряемых напряжений. Стандартный вольтметр показывает напряжение от 10 mV до 1000 V. Для снятия показаний менее 10 милливольт используются милли- и микровольтметры, а выше 1000 вольт — киловольтметры.
3. Точность определяет возможную погрешность устройства.

Как подключить вольтметр в электрическую цепь?

Чтобы обеспечить минимальное влияние высокого сопротивления прибора на измеряемые величины, необходимо параллельно подключить устройство в электрическую цепь. При подсоединении следует придерживаться полярности, т.к. это напрямую влияет на результаты измерений. Для удобства подключения измерители комплектуются специальными точечными электродами или зажимами.

У используемого измерителя должен быть необходимый диапазон частот. В противном случае возможны неприятные последствия: от неверных показателей до короткого замыкания и повреждения прибора.

Вольтметр необходим в условиях нестабильно работающих электросетей. Благодаря ему можно легко проконтролировать уровень напряжения в сети. Функция запоминания максимального и минимального значения, как в устройствах RBUZ V1 и RBUZ V3, поможет отследить скачки напряжения. Поэтому он является хорошим помощником при организации безопасного энергоснабжения в доме и квартире.





Оцените новость:

Поделиться:

Видео-урок: Вольтметры | Nagwa

Стенограмма видео

В этом видео мы узнаем, как использовать вольтметры в электрических цепях для измерения разности потенциалов на компонент в цепи.

Вольтметр – прибор, используемый для измерить разность потенциалов на компонентах цепи. Очень часто это выглядит как коробка с циферблатом на передней панели и двумя клеммами, к которым мы можем подключить провода в для того, чтобы подключить наш вольтметр в цепь. Иногда мы можем встретить цифровые вольтметры, которые аналогичны. У них есть коробка и два терминалы. Но вместо циферблата отображать его чтение, у него есть экран. В обоих случаях заглавная буква V говорит нам что это вольтметр, а не какой-либо другой прибор.

Теперь способ использования вольтметра чтобы включить его в цепь. Здесь у нас есть пример цепь, состоящая из батарейки, лампочки и вольтметра. И мы видим, что циферблат перешел на новую должность. Циферблат говорит нам, что разность потенциалов на аккумуляторе в нашей схеме равна пяти вольтам. Итак, если бы мы проводили эксперимент с нашим вольтметром мы сказали бы, что разность потенциалов на батарее, измеренное вольтметром, равно пяти вольтам. Помните, что единица измерения разность потенциалов равна вольту.

Теперь очень важно сделать убедитесь, что наш вольтметр подключен параллельно с компонентами, которые мы Пытаюсь измерить разность потенциалов. Чтобы понять, что мы подразумеваем под этим, давайте рассмотрим маршрут, по которому ток проходит через цепь. Начиная с положительной клеммы батареи, заряд может течь по часовой стрелке через цепь, протекающую через лампочка, в результате чего она загорается и выходит с другой стороны, прежде чем течь вокруг отрицательной клеммы аккумулятора. Однако есть и другой маршрут, который ток мог взять. Начнем снова с позитива клемме аккумулятора, заряд может течь против часовой стрелки, пока не достигнет вольтметр, течет через него и выходит с другой стороны, и обратно к минусу клемма аккумулятора.

В этой схеме наш вольтметр подключен параллельно компоненту, потенциал которого мы пытаемся измерить разница между ними, батарея. Мы знаем это, потому что текущий может идти по часовой стрелке или против часовой стрелки через цепь, что означает вольтметр находится на отдельной ветке цепи. Чтобы увидеть это еще яснее, рассмотрим принципиальные схемы. Начнем с того, что вспомним, что это является символом цепи для батареи. Похоже на несколько ячеек соединены вместе с некоторыми точками в середине. И тогда мы можем нарисовать провод, который соединяет положительный полюс аккумулятора с лампочкой. И с этим связан наш свет лампочка. Напомним, что символ схемы для лампочка – это круг с крестом через него. Затем у нас есть наш провод, который подключает лампочку к минусовой клемме аккумулятора.

Далее рассмотрим другой путь, по которому может двигаться заряд, протекающий по цепи. Сначала рисуем проволоку, соединяет положительный полюс аккумулятора с вольтметром. Затем рисуем сам вольтметр, который мы видим, имеет символ цепи, который представляет собой круг с большой буквой V внутри него. Затем мы рисуем провод, который идет от вольтметра к минусовой клемме аккумулятора. Еще раз можно рассмотреть путь, по которому ток проходит по цепи. Начиная с положительной клеммы батареи, мы видим, что заряд может течь по часовой стрелке через лампочку, вызывая ее чтобы загорелся, затем обратно по кругу к отрицательной клемме аккумулятора. В качестве альтернативы заряд может также течь против часовой стрелки к вольтметру, а затем обратно к минусовой клемме батарея. Это показывает нам, что вольтметр на другой ветви цепи и компонентах, которые он измеряет разность потенциалов, батарея. Это связано с тем, что не все заряд, протекающий через батарею, также проходит через вольтметр, потому что некоторые вместо этого течет по часовой стрелке через лампочку. Таким образом, мы можем подтвердить, что наша вольтметр подключен параллельно аккумулятору.

Однако, если бы мы соединили наш вольтметр в схему, как это, мы увидим, что ток имеет только один маршрут через цепь, то есть весь заряд, протекающий через аккумулятор также течет через вольтметр. Это означает, что вольтметр соединен последовательно с аккумулятором и в этом случае работать не будет, т. к. не подключен должным образом. Итак, для работы вольтметра правильно, он должен быть подключен параллельно.

Еще один важный момент: что наш вольтметр часто может быть очень похож на некоторые другие устройства. Наиболее распространенным из них является амперметр. Амперметр может выглядеть почти идентичен вольтметру. Обычно он принимает форму коробка, имеет циферблат, а также две клеммы для подключения к цепи. Иногда единственный способ сказать Отличие амперметра от вольтметра в том, что на амперметре заглавная буква А. тогда как наш вольтметр имел заглавную букву V.

Очень важно не попасть перепутали амперметры и вольтметры. Это потому, что у них очень разные функции. Вольтметр измеряет потенциал разница между компонентами в цепи, тогда как амперметр измеряет ток через компонент в цепи. Как известно, вольтметр должен быть подключен параллельно компоненту, измеряющему разность потенциалов через, тогда как амперметр должен быть подключен последовательно с компонентом, к которому он подключен. измеряя ток через. Итак, если мы собираемся использовать вольтметр, очень важно, чтобы мы искали заглавную букву V на передней панели.

Теперь, когда мы немного узнали о вольтметры, давайте рассмотрим пару примеров вопросов, которые помогут нам понять тема лучше.

На схеме показан электрический схема. Сколько вольтметров в схема?

Итак, нам дали схему диаграмма, состоящая из многих компонентов. На самом деле их один, два, три, в нем четыре, пять, шесть, семь, восемь компонентов, и это довольно большое количество. Но нас попросили выяснить, как много вольтметров в цепи. Итак, чтобы ответить на этот вопрос, давайте начните с того, что вспомните символ цепи вольтметра, который представляет собой круг с капитал V внутри него. Итак, оглядываясь назад на нашу схему, мы можно увидеть один, два вольтметра. Другими компонентами являются клетка, амперметр, три лампочки и открытый выключатель. Условное обозначение цепи для амперметра выглядит очень похоже на вольтметр, за исключением того, что внутри у него заглавная буква А. этого. Итак, ответ на наш вопрос два вольтметра. там два вольтметра схема.

Давайте теперь посмотрим на другой пример вопрос.

Каждая из следующих диаграмм показана схема, содержащая ячейку, лампочку, зуммер и вольтметр. Какой из них показывает, как вольтметр необходимо подключить к цепи для измерения разности потенциалов на лампочке Только?

Чтобы ответить на этот вопрос, давайте начните с просмотра символов для каждого из этих компонентов схемы. У нас есть ячейка, в которой есть цепь символ, похожий на этот, с длинной линией, представляющей положительный клемма и короткая линия, представляющая отрицательную клемму. У нас также есть лампочка, которая имеет символ цепи, который выглядит следующим образом: круг с перечеркнутым крестом. И у нас есть зуммер, который имеет символ цепи, который представляет собой полукруг с двумя выходящими из него линиями. И у нас есть вольтметр, у которого Символ схемы — это круг с большой буквой V внутри.

Вопрос спрашивает нас, как вольтметр должен быть подключен для измерения разности потенциалов на лампочке Только. Напомним, что для вольтметра чтобы измерить разность потенциалов на компоненте, он должен быть подключен в параллельно этому компоненту. Итак, в данном случае вольтметр должен быть подключен только параллельно с лампочкой. Итак, мы должны определить, какие из цепи из (A), (B), (C), (D) и (E) имеют вольтметр, подключенный параллельно только с лампочкой.

Чтобы решить это, мы можем следовать ток на маршруте, который он проходит через каждую цепь. Начнем со схемы (А). Заряд вытекает из положительный полюс ячейки вокруг лампочки и через нее. И затем он достигает этого терминала здесь, в этот момент он разделяется, и часть тока уходит на вольтметр и некоторые из них уходят налево на зуммер. Заряд проходит через вольтметр и обратно, где он присоединяется к заряду, протекающему через зуммер при этот узел. Затем заряд возвращается к минусовая клемма аккумулятора. От следования за течением на его пройдя по схеме, мы видим, что вольтметр включен параллельно одному из другие компоненты, потому что поток заряда разделился и часть его ушла в вольтметр и часть его пошла на зуммер. Это означает, что вольтметр находится в параллельно с компонентом, но, к сожалению, этот компонент является зуммером, а не лампочка. Таким образом, мы можем сказать, что принципиальная схема (A) неправильный способ подключения вольтметра параллельно лампочке Только.

Далее давайте посмотрим на принципиальную схему (Б). Заряд течет от положительного конец клетки округляется до этого соединения вот здесь, где она расщепляется. Часть заряда стекает на вольтметр, через него и с другой стороны, пока не дойдет до этой секунды развязка здесь. Остальные потоки заряда ушли, через лампочку, а затем через зуммер, прежде чем воссоединиться с зарядом, который течет через вольтметр в этом соединении. Затем он продолжает обтекать обратно к отрицательному выводу ячейки. Здесь мы видим, что вольтметр параллельно с лампочкой, потому что поток заряда разделяется, и часть его уходит на вольтметр и часть его идет на лампочку. Однако заряд, который течет через лампочку течет и через зуммер, что означает, что вольтметр находится в параллельно с зуммером и лампочкой. Мы стремимся к тому, чтобы вольтметр быть параллельно только лампочке. Так что можно сказать, что это не правильный способ подключения вольтметра к цепи.

Давайте посмотрим на вариант (С). Снова следуя за потоком заряда, мы увидеть, что он раздваивается в этом же соединении, причем часть идет к вольтметру, и круглые, а некоторые идут к лампочке, прежде чем она соединится на этом стыке здесь. И тогда заряд течет к остальная часть цепи. Теперь, здесь мы видим, что вольтметр стоит параллельно лампочке. Часть заряда стекает на вольтметр и через него, а часть заряда протекает через лампочку. Потоки воссоединяются в этом стыке здесь это означает, что вольтметр подключен только параллельно лампочке. Это означает, что принципиальная схема (C) является хороший кандидат на то, как вольтметр должен быть подключен к цепи.

Переходим к варианту (D), следуя маршрут, который ток проходит через цепь, мы сразу видим, что он расщепляется на этом стыке здесь. Часть заряда пойдет на вольтметр, через него и обратно к вот этому переходу, а остальные часть заряда будет стекать к лампочке и через зуммер, прежде чем воссоединение с другим обвинением. Отсюда видно, что вольтметр подключен параллельно как лампочке, так и зуммеру, что на самом деле является то же, что вариант (Б). Таким образом, мы можем исключить вариант (D).

Наконец-то мы можем посмотреть на схему диаграмма (Е). Как и прежде, мы можем следить за ток на пути прохождения цепи. Он раздваивается на этом стыке здесь, часть заряда проходит через вольтметр и переходит к этому переходу на влево, а остальная часть заряда стекает в лампочку, а затем через зуммер, не доезжая до этого перекрестка. Мы видим, что хотя некоторые из заряд течет через вольтметр, остальная часть заряда течет через и лампочка и зуммер. Значит вольтметр параллельно как с лампочкой, так и с зуммером. Это идентично схеме диаграмма (D) и (B). Итак, мы знаем, что это неправильный способ подключения вольтметра к цепи. Мы можем это исключить.

Итак, мы определили вариант (C) как хороший кандидат на то, как вольтметр должен быть подключен к цепи. И мы исключили все остальные опции. Таким образом, вариант (C) показывает нам, как вольтметр должен быть подключен к цепи для измерения разности потенциалов только через лампочку.

Хорошо, теперь, когда мы рассмотрели пара примеров вопросов, давайте подытожим то, о чем мы говорили в этом урок. В этом видео мы впервые увидели, что Вольтметры используются для измерения разности потенциалов на компоненте в схема. Мы также видели, что в цепи На схеме вольтметры изображаются в виде круга с заглавной буквой V внутри. Мы также видели, что для того, чтобы Для правильной работы вольтметры должны быть подключены параллельно компонентам, к которым они относятся. измеряя разность потенциалов поперек. Наконец, мы увидели, что вольтметры часто может выглядеть как другие устройства, например, амперметр. Но они легко могут быть Отличается заглавной буквой V на лицевой стороне. Это краткое изложение вольтметры.

Объяснение урока: Вольтметры | Nagwa

В этом объяснителе мы узнаем, как использовать вольтметры в электрических цепях для измерить разность потенциалов на компоненте в цепи.

Напомним, что при наличии разности потенциалов между двумя точками это разница будет оказывать силу на заряды, что приводит к потоку заряда между точки.

Вот почему разность электрических потенциалов всегда измеряется между двумя места. Напомним, что поток зарядов представляет собой электрический ток.

Мы можем измерить разность электрических потенциалов на компоненте, используя прибор под названием вольтметр.

Единицей разности потенциалов является вольт, которому мы даем символ V. Разность потенциалов 1 вольт или 1 В, эквивалентно 1 джоуль движение энергии 1 кулон заряда.

Итак, 1 вольт то же, что 1 джоуль на кулон.

Обозначение схемы вольтметра представляет собой кружок с буквой V в середина этого. Это показано на диаграмме ниже.

Пример 1. Определение количества вольтметров в цепи

На схеме показана электрическая цепь. Сколько вольтметров в цепи?

Ответ

Обозначение схемы вольтметра представляет собой круг с буквой V в середине этого. Это показано на диаграмме ниже.

На схеме, которую нам дали, есть два таких символа; следовательно, в цепи два вольтметра.

В схеме присутствуют другие символы. Что представляет каждый символ, так это показано ниже.

Пример 2: Описание функции вольтметра

Какую величину измеряет вольтметр?

Ответ

В этом вопросе мы должны написать краткое описание того, что такое вольтметр меры. Мы должны написать описание, которое будет ясным и простым. Мы не хотим использовать больше слов, чем нам действительно нужно.

Мы можем записать, например, следующее:

Рассмотрим схему, показанную на схеме ниже.

Эта схема состоит из лампочки, соединенной с ячейкой с помощью проводов. Клетка обеспечивает разность потенциалов.

Заряды текут от одной клеммы ячейки по проводу, через лампочку, по другому отрезку провода, наконец терминал клетки. Это единственный путь, по которому обвинения могут пойти в этом схема.

Диаграмма ниже помогает продемонстрировать это. Заряды текут по проводу 1 к лампочка.

Лампа использует этот ток для выполнения своей функции. Он излучает свет. Это означает, что между проводом 1 и проводом 2 будет разность потенциалов. Это разность потенциалов на лампочке.

Другой способ думать об этом состоит в том, что для перемещать заряды через лампочку.

Чтобы использовать вольтметр для измерения этой разности потенциалов, мы должны подключить его к цепи определенным образом.

Нам нужно подключить один конец вольтметра к части цепи перед лампочка или провод 1.

Другой конец вольтметра должен быть подключен к проводу 2 или к части цепь после лампочки.

Напомним, что разность потенциалов измеряется между двумя точками; это разница потенциалов между ними. Поскольку мы измеряем потенциал разница между лампочкой, нам нужно измерить разницу потенциалов только из-за лампочки.

Это показано на схеме ниже.

Позволяет вольтметру определить разность потенциалов на лампе.

Заряды, протекающие по проводу, теперь будут иметь два возможных пути движения вдоль: либо через лампочку, либо через вольтметр.

Эти два пути показаны ниже.

Вариант А — один из возможных путей поступления зарядов. Начиная слева терминале ячейки, они текут по синему проводу, пока не достигнут точка разветвления. Затем заряды текут по зеленой линии, через лампочку, и к правому концу ячейки по синей линии.

Вариант Б — еще один возможный путь. Опять заряды начинаются слева терминал ячейки и течь по синему проводу. В месте разветвления они вместо этого течь по красному проводу и через вольтметр. Затем они перетекают в правая клемма, вдоль синего провода.

Когда компоненты схемы размещаются по разным путям, как здесь, они подключены параллельно.

Итак, чтобы измерить разность потенциалов на компоненте, вольтметр должен быть подключены параллельно.

В частности, если путь от одного терминала ячейки к другому проходит через два компонента без ветвления, эти два компонента должны быть на этом пути.

Однако, если ток должен разветвляться, чтобы пройти через оба компонента, тогда компоненты должны находиться на разных путях.

Теперь рассмотрим схему ниже.

В этой цепи вольтметр и лампочка находятся на одном пути. Есть только один путь для потока зарядов.

Вольтметр больше не измеряет разность потенциалов на лампочка. Это связано с тем, что вольтметр подключен только к части цепь перед компонентом.

Когда существует только один путь между двумя подобными компонентами, они соединены последовательно. Это показано на диаграмме ниже.

Единственный путь, по которому могут следовать заряды, показан синей стрелкой. обвинения пуск с одного вывода элемента, через вольтметр, через лампочку, и обратно к другому терминалу.

Вольтметр не может измерить разность потенциалов компонента, если он соединены последовательно.

На схеме ниже показано другое расположение вольтметра.

Существует также только один путь прохождения зарядов по этой цепи, который показан ниже.

На этот раз заряды, начиная с ячейки, сначала проходят через колбу а потом вольтметр. В этом другом положении вольтметр все еще находится в серия с лампочкой.

Это означает, что он не может измерить разность потенциалов на лампочке.

Пример 3. Определение правильности подключения вольтметра

На каждой из следующих диаграмм показана цепь, состоящая из элемента, лампочки и вольтметр. Какой из них показывает, как вольтметр должен быть подключен к цепи в чтобы измерить разность потенциалов на лампочке?

Ответ

Напомним, что вольтметр для измерения разности потенциалов на компонент, он должен быть подключен параллельно с ним.

Это говорит нам о том, что вокруг цепи должно быть два возможных пути. Вольтметр и лампочка должны быть на разных путях.

Сначала рассмотрим вариант А. Это не может быть правильным вариантом, так как цепь сломано. Это означает, что существует только один путь между двумя терминалы клетки.

Вольтметр подключается только к цепи после лампочки. Оно не может измерить разность потенциалов на лампочке.

Далее рассмотрим вариант B. На схеме ниже показаны возможные пути вокруг цепи для протекания зарядов.

Провод имеет два пути, отмеченных на схеме буквами A и B. Лампочка горит путь A и путь вольтметра B.

Цепь разветвляется там, где пути A и пути B встречаются друг с другом. Мы видим тогда чтобы заряд, идущий от одной клеммы к другой, проходил через как по лампочке, так и по вольтметру заряд должен течь по обоим пути А и путь Б.

Заряд, который течет по пути А, не может также течь по пути В. Заряд, который потоки по пути B не могут также течь по пути A.

Это говорит нам о том, что пути A и пути B параллельны. Мы видели, что лампочка находится на пути А, а вольтметр на пути В, поэтому вольтметр и лампочка должна быть подключена параллельно. Это означает, что вольтметр может правильно измерить разность потенциалов на лампочке. Так, Б – правильный вариант.

Мы также должны рассмотреть другие варианты. Вариант C имеет только один путь, показано стрелкой на схеме ниже.

Это говорит нам о том, что вольтметр и лампа включены последовательно. Это означает вольтметр не может измерить разность потенциалов на нем.

То же верно и для варианта D: и вольтметр, и лампочка находятся на одном и том же путь, так как есть только один путь вокруг цепи. Они в серии. Это показано ниже.

Вариант E — цепь с более чем одним путем. Однако две составляющие не находятся на разных путях. Это показано на диаграмме ниже.

Отслеживание пути провода против часовой стрелки вокруг цепи позволяет нам чтобы проверить, включены ли компоненты последовательно или параллельно. Если заряды движутся по неветвящемуся пути вокруг цепи может проходить через оба компоненты, то эти компоненты находятся на этом пути и поэтому должны быть в серии.

Это относится к варианту E: они включены последовательно. На схеме выше варианта E, начиная с ячейки, мы можем проследить до точки i и, в одном направлении, пройти через лампочку.

Затем мы можем проследить до точки ii и далее до вольтметра. Переход к точке iii и далее до клетки завершает путь.

Напомним, что разность потенциалов измеряется между двумя точками. Так, для измерения разности потенциалов на лампочке нам понадобится наш вольтметр подключаться к двум разным частям цепи: одна перед компонент и один после. Вольтметр в варианте Е не имеет подключение к цепи перед лампочкой, поэтому она не подключена в параллельно с ним.

Пример 4. Определение правильности подключения вольтметра к Конкретный компонент

На каждой из следующих схем показана цепь, содержащая ячейку, лампочку, зуммер и вольтметр. Какой из них показывает, как вольтметр должен быть подключен к цепи для измерения потенциала разница только по лампочке?

Ответ

Напомним, что для измерения разности потенциалов на компонент, он должен быть подключен параллельно с ним.

Это говорит нам о том, что вокруг цепи должно быть два возможных пути; вольтметр и лампочка должны быть на разных путях.

Сначала рассмотрим вариант Е. Вольтметр подключен параллельно и лампочка и зуммер.

Мы знаем это, потому что они находятся на разных путях, как показано на диаграмме ниже.

Вольтметр находится на пути A. Два других компонента находятся на пути B.

Цепь разветвляется там, где пути A и пути B встречаются. Мы видим тогда чтобы заряд, идущий от одной клеммы ячейки к другой, проходил через лампочку, зуммер и вольтметр заряд должен течь вдоль как по пути A, так и по пути B. Это говорит нам о том, что все компоненты на пути B, лампочка и зуммер параллельны всем компонентам на пути А, вольтметр.

Схема также говорит нам, что зуммер и лампочка включены последовательно, как они на одном пути. В этом случае заряд, стекающий с одной ячейки терминал к другому может проходить как через лампочку, так и через зуммер, в то время как течет по одному пути. Это говорит нам о том, что они находятся последовательно друг с другом.

Вопрос требует, чтобы вольтметры измеряли разность потенциалов только через лампочку.

Поскольку вольтметр расположен параллельно обоим компонентам, он будет измерять полная разность потенциалов на лампочке и зуммере.

Далее рассмотрим вариант D. Вокруг схемы есть два пути, как показано на диаграмме ниже.

Отслеживание пути провода против часовой стрелки вокруг цепи позволяет нам чтобы проверить, включены ли компоненты последовательно или параллельно. Если заряды движутся по неветвящемуся пути вокруг цепи может проходить через оба компоненты, то эти компоненты находятся на этом пути и поэтому должны быть в серии.

На приведенной выше диаграмме варианта D, начиная с точки i, мы можем проследить вокруг, в одном направлении, к точке ii.

Затем мы можем проследить до точки iii, до лампочки и зуммера.

Таким образом, вольтметр не подключается параллельно к лампе, т.к. они оба на этом пути. Таким образом, он не может измерить разность потенциалов. через него.

Теперь рассмотрим вариант C. Возможные пути обхода схемы: показано на диаграмме ниже.

Это похоже на вариант E, но здесь вольтметр находится на пути B, а зуммер и лампочка на пути А. Это говорит нам о том, что вольтметр подключен в параллельно с зуммером и лампочкой.

Диаграмма также говорит нам о том, что зуммер и лампочка снова соединены последовательно.

Вопрос требует, чтобы вольтметры измеряли разность потенциалов только через лампочку.

Помните, что каждая сторона вольтметра должна подключаться к другой стороне измеряемый компонент. Это должно происходить без прохождения через какие-либо другие компонента до достижения измеряемого компонента.

Это не тот случай, когда путь А проходит через другой компонент перед прохождением через лампу.

Поскольку вольтметр подключен к обоим компонентам параллельно, он будет измерять полная разность потенциалов на лампочке и зуммере.

Пути для варианта B показаны ниже.

Цепь разветвляется там, где встречаются пути A и пути B. Мы видим тогда чтобы заряд, идущий от одной клеммы ячейки к другой, проходил как через лампочку, так и через вольтметр заряд должен течь по обоим путь A и путь B. Заряд, который течет по пути A, не может также течь по пути B. Заряд, который течет по пути B, не может также течь по пути A.

Это говорит нам о том, что пути A и пути B параллельны. Мы видели, что лампочка находится на пути А, а вольтметр на пути В, поэтому вольтметр и лампочка должна быть подключена параллельно.

Зуммер устанавливается в цепи перед разветвлением. Следовательно, это не параллельно вольтметру, поэтому его разность потенциалов будет не измеряется, как требуется для вопроса.

Это означает, что вольтметр может правильно измерить потенциал разница только в лампочке. Так что правильный вариант Б.

Пример 5: Распознавание эквивалентных параллельных цепей с различными схемами

Какие две из следующих цепей эквивалентны?

Ответ

Зуммер, лампочка и ячейка в каждой цепи не двигаются. На каждой диаграмме это просто вольтметр, который меняет местоположение.

Это говорит нам о том, что две цепи будут эквивалентны, если их соответствующие вольтметры измеряют ту же разность потенциалов.

Напомним, что вольтметр для измерения разности потенциалов на компонент, он должен быть подключен параллельно с ним.

Начиная с варианта А, на приведенной ниже диаграмме показаны два пути вокруг схема.

Цепь разветвляется там, где встречаются пути A и пути B. Мы видим то для прохождения заряда от одного вывода ячейки к другому как через лампочку, так и через вольтметр заряд должен течь по обоим путь A и путь B. Заряд, который течет по пути A, не может также течь по пути B. Заряд, который течет по пути B, не может также течь по пути A.

Вольтметр находится на пути B, а лампа на пути A. Это означает, что два компонента соединены параллельно, и вольтметр будет измерять только разность потенциалов на лампочке.

В варианте В вольтметр измеряет общую разность потенциалов как на зуммер, так и на лампочку. Это показано ниже.

Цепь разветвляется там, где встречаются пути A и пути B. Мы видим тогда чтобы заряд, идущий от одной клеммы ячейки к другой, проходил через лампочку, зуммер и вольтметр заряд должен течь вдоль пути A и пути B. Это говорит нам о том, что все компоненты на пути A, лампочка и зуммер параллельны всем компонентам на пути B, вольтметр.

Зуммер и лампочка находятся на пути А, поэтому они включены последовательно, и вольтметр находится на пути B и подключен параллельно к обоим составные части.

В варианте C зуммер и вольтметр находятся на разных путях. Так, вольтметр будет измерять разность потенциалов на зуммере Только. Это показано ниже.

На приведенной ниже схеме показаны возможные пути обхода цепи для опции D. Вольтметр находится на том же пути, что и зуммер, и лампочка.

Отслеживание пути провода против часовой стрелки вокруг цепи позволяет нам, чтобы проверить, если компоненты последовательно или параллельно. Если обвинения движение по неветвящемуся пути вокруг цепи может проходить через обе компоненты, то эти компоненты находятся на этом пути и поэтому должны быть последовательно.

Начинаем с клетки и движемся к точке i. Затем проследим путь провод через зуммер и через лампочку к точке ii.

Затем проходим через вольтметр. Наконец, отслеживая ячейку завершает путь по кругу.

Это говорит нам о том, что все три компонента находятся на одном пути и поэтому находятся в серии.
