Softing CableMaster 600 – тестер витой пары RJ45/12/11 и коаксиального кабеля (с определением длины, метод TDR)
Профессиональный тестер Softing (Psiber) CableMaster 600 для тестирования витой пары и коаксиального кабеля способен определить схему обжима модульных разъемов RJ45/RJ12, измерить длину линии, расстояние до обрыва и короткого замыкания. Результат проверки обжима коннектора выводится на цветной экран и легко воспринимается пользователем. Все проводники отображаются реальными цветами. Тестер имеет встроенный тональный генератор для идентификации и трассировки кабеля (отслеживание сигнала осуществляется щупом PS-CT15, в комплект не входит). Кроме того, прибор сообщит вам о наличии сетевой активности до 1Гб/с и протестирует PoE, имитируя реальную нагрузку. Также, есть возможность подавать сигнал для зажигания светодиода коммутатора. Результаты можно сохранить в память прибора, передать на компьютер и подготовить отчет в графическом формате, или в PDF. Также у пользователя есть возможность самостоятельно обновлять прошивку тестера при выходе новой версии.
| Проверяйте распиновку RJ45/11/12 Измеряйте длину кабеля | Измеряйте расстояние до короткого замыкания | Проверяйте подключение Ethernet, и тип соединения, тестируйте PoE |
- Тестирование сетей Ethernet RJ45, телефонных и коаксиальных кабелей.
- Определение длины кабеля (метод TDR).
- Измерение расстояния до обрыва кабеля или пар проводов.
- Измерение расстояния до короткого замыкания проводов в паре и между парами.
- Определение перепутанных и расщепленных (Split) пар.
- Определение перекрещенных пар без удаленного идентификатора.
- Зажигание светодиода порта коммутатора (с настраиваемой частотой мигания)
- Отображение цветной схемы проводов в графическом формате.
- Тональный генератор для трассировки и идентификации кабеля.
- Тестирование PoE и PoE+ с нагрузкой до 25.5 Вт (IEEE 802.3 af/at).
- Идентификация активной линии до 1 Гб/с и типа соединения.
- Поддержка удаленных идентификаторов схемы разводки № 1-8.
- Поддержка удаленных идентификаторов с номером RJ45 и Coax № 1-20.
- Защита порта тестера от входного напряжения до 66 В (DC) и 55 В (AC).
- Сохранение результатов тестирования, 250 тестов.
- Время работы от батарей 20 ч. В режиме ожидания 1,5 года.
- Соответствие CE.
- Возможность обновления прошивки тестера
- Связь с ПК, генерация отчетов (CSV, PDF).
Комплектация кабельного тестера Softing CableMaster 600:
- Тестер кабеля Cable Master 600.
- Удаленный идентификатор RJ-45 для определения схемы проводов.
- Коммутационный шнур RJ-45 на RJ-45 – 2 шт.
- Micro USB кабель.
- Батарейки АА – 6 шт.
- Сумка для тестера и аксессуаров.
Сравнение кабельных тестеров Softing CableMaster 600, 650, 800:
| CableMaster 600 | CableMaster 650 | CableMaster 800 | |
| Разъемы: RJ45, Coax | RJ45, Coax | RJ45, Coax | RJ45, Coax |
| Экран | цветной | цветной | цветной |
| Проверка схемы обжима разъемов | + | + | + |
| Графический формат отображения схемы | + | + | + |
| Определение перепутанных/расщепленных пар | + | + | + |
| Определение кабеля типа Cross Over | + | + | + |
| Определение обрывов и коротких замыканий | + | + | + |
| Измерение длины кабеля (метод TDR) | + | + | + |
| Измерение расстояния до обрыва | + | + | + |
| Измерение расстояния до короткого замыкания | + | + | + |
| Тональный генератор для идентификации кабеля | + | + | + |
| Зажигание светодиода порта коммутатора | + | + | + |
| Идентификация активного Ethernet на линии | + | + | + |
| Ping – запрос на один или список адресов | + | ||
| IPv4 и IPv6 – поддержка протоколов | + | ||
| DHCP/DNS – тестирование серверов | + | ||
| TCP/UDP – тестирование подключения | + | ||
| CDP/LLDP/NDP и VLAN – идентификация | + | ||
| Отображение конфигурации сети | + | ||
| Тестирование PoE с нагрузкой (IEEE 8023 af/at) | + | + | + |
| Защита от напряжения до 66 В (DC) и 55 В (AC) | + | + | + |
| Поддержка идентификатора схемы обжима | + | + | + |
| Поддержка номерных идентификаторов схемы RJ45 | № 1-8 | № 1-8 | № 1-8 |
| Поддержка номерных идентификаторов RJ45/ Coax | № 1-19 | № 1-19 | № 1-19 |
| Питание | АА – 6 шт | АА – 6 шт | АА – 6 шт |
| Время работы от батарей | 20 часов | 20 часов | 20 часов |
| Индикатор низкого заряда батарей | + | + | + |
| Автоматическое отключение питания | + | + | + |
| Прочный корпус | + | + | + |
| Соответствие CE | + | + | + |
| Сохранение результатов тестирования | + | + | + |
| Связь с компьютером, генерация отчетов | + | + | + |
| Базовая комплектация: | |||
| Тестер кабеля | + | + | + |
| Батареи | + | + | + |
| Идентификаторы схемы обжима RJ-45 | 1 шт (№ 1) | 8 шт (№ 1-8) | 1 шт (№ 1) |
| Идентификаторы с номером, Coax | № 1-19 | ||
| Коммутационный шнур RJ-45 на RJ-45 | 2 шт | 9 шт | 2 шт |
| Переходник RJ-45 на провода с “крокодилами” | + | ||
| Micro USB кабель | + | + | + |
| Сумка | + | + | + |
| Индуктивный щуп CT15 для поиска кабеля | + |
Сравнение тестеров CableMaster 600 и MicroScanner2:
| Cable Master 600 | MicroScanner 2 | |
| Разъемы для подключения кабеля | RJ-45, Coax | RJ-45, Coax |
| Измерение длины кабеля | + | + |
| Отображение длины всех пар на одном экране | + | нет |
| Измерение расстояния до обрыва пары/жилы | + | + |
| Измерение расстояния до замыкания жил пары | + | + |
| Измерение расстояния до замыкания жил разных пар | + | нет |
| Определение схемы обжима коннектора RJ 45 | + | + |
| Определение перекрещенных пар без идентификатора | + | нет |
| Зажигание светодиода порта коммутатора | + | нет |
| Определение сетевой активности 10/100/1000 Mbit/s | + | + |
| Светодиод отображающий сетевую активность | + | нет |
| Определение PoE (Power of Ethernet) | + | + |
Тестирование PoE с нагрузкой, IEEE 802. 3 af/at, PoE+ | + | нет |
| Защита от входного напряжения | до 66 В | + |
| Аналоговый тональный генератор | 730 Гц и 1440 Гц | 400 Гц, 1 кГц |
| Цифровой тональный генератор (для активной сети) | нет | + |
| Измерение расстояния до обрыва или жилы | + | + |
| Определение схемы разводки проводников | + | + |
| Максимальная длина измеряемой линии | 457 м. | 460 м. |
| Поддержка удаленных идентификаторов схемы | № 1- 8 | № 1 – 7 |
| Поддержка удаленных идентификаторов с номером | № 1- 20 | № 1 – 7 |
| Цветной экран, цветная схема разводки проводов | + | нет |
| Испытание на стойкость к ударам (падение с высоты) | 1.2 м | 1 м |
| Сохранение результатов на устройстве | 250 результатов | нет |
| Связь с ПК и подготовка отчетов (CSV, PDF) | + | нет |
| Возможность обновлять прошивку устройства | + | нет |
| Питание | 6 АА | 2 АА |
| Время работы от батарей | 20 часов | 20 часов |
| Язык | EN, FR, ESP, DEU, ITA | EN |
| Температура эксплуатации | от 0 до 50°C | от 0 до 45°C |
| Габариты | 17. | 16.3 х 7.6 х 3.6 |
| Вес | 510 г | 363 г |
| Технология измерений | Рефлектометрия (TDR) |
| Интерфейсы | RJ45, Coax, USB |
| Тестирование кабеля | Измерение длины кабеля: до 457 м ± (5%+0,3 м) Тестирование кабеля с удаленным идентификатором: до 305 м Обнаружение расщепленных пар: от 1 до 305 м Поддержка 8-ми идентификаторов с определением схемы разводки/номера (RJ 45) Поддержка 20 удаленных идентификаторов с определения номера (RJ 45 или Coax) |
| Power over Ethernet | Тестирование PoE по стандарту IEEE 802.3af и IEEE 802.3at (PoE Plus, (более 24 Вт) Тесты для классов и нагрузок кабельных линий до 25,5 Вт (в классе 4 Определяет режим A или B) |
| Active Ethernet | Индикация сетевой активности 10/100/1000 Base-T (half or full duplex) |
| Защита по напряжению | Напряжение, которое может быть подано на два любых проводника разъема тестера без его повреждения: RJ порт – 66 VDC или 55 VAC, F-connector – 50 VDC или VAC |
| Сохранение результатов | 250 отчетов тестирования (формат PDF, CSV) |
| Тональный генератор | Частота тона: 730 Гц или 1440 Гц |
| Языки | English, French, German, Spanish |
| Батарея | 6xAA, 9VDC, 2,200 мАч: Время работы – 20 часов (типично), В режиме ожидания – 1. 5 года |
| Высота работы | до 3048 м над уровнем моря |
| Температура работы | от 0 до 50°C |
| Температура хранения | от -30 до 60°C |
| Влажность | 10 до 90% без конденсации |
| Ударопрочность | Высокопрочный PC/ABS пластик выдерживает падение с высоты 1,2 м |
| Экран | Цветной LCD с диагональю 7,1 см |
| Габариты | 47 мм x 915 мм x 173 мм |
| Вес | 510 г (с батареями) |
| Безопасность | CE |
| Проверка витой пары тестером Softing (Psiber) CableMaster 600: | |
| Измерение длины правильно обжатой линии (витая пара с RJ 45) | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Измерение длины АКТИВНОЙ линии (подключенной в коммутатор) | |
| Измерение расстояния до обрыва жилы или пары | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Измерение расстояния до короткого замыкания жил в одной паре | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Измерение расстояния до короткого замыкания жил из разных пар | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Определение перепутанных жил в одной паре | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Определение перекрещенных пар (перепутанных жил из разных пар) | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Определение перепутанных пар | |
| Без удаленного идентификатора | С удаленным идентификатором |
| Тестирование сетевой активности | Зажигание порта коммутатора |
| Экранная клавиатура | Хранение отчетов |
| Тестирование телефонной линии | Тестирование коаксиала |
| Главный экран | Меню настроек |
Сравнение результатов тестирования Softing (Psiber) CableMaster 600 и Fluke Networks Microscanner 2. Описание условий тестирования: сравнение приборов проводилось на кабеле длиной примерно 235 метров. Длина рулеткой не измерялась, поэтому более точных данных нет. В обоих тестерах использовался одинаковый коэффициент распространения импульса (NVP) = 68%. Именно от этого значения, зависит правильность определения длины кабеля в устройствах подобного типа. Элементы питания были полностью заряжены. Тестирования проводились с удаленными идентификаторами и без них. Повреждения были заранее внесены в тестовые не экранированные патч-корды, которые в последующем подключались в разрыв линии, оконеченной модульными розетками. Для просмотра результатов (к примеру попарного тестирования) в тестере Fluke Networks Microscanner 2 нужно менять режимы, поэтому изображений экрана этого прибора в таблице значительно больше. Соотношение размеров экранов тестеров относительно друг друга сохранены. | |
| CableMaster 600 | Microscanner 2 |
| Измерение длины правильно обжатой линии (витая пары с RJ 45) При измерении длины кабеля, приборы показываю практически идентичные результаты. | |
| Измерение расстояния до обрыва жилы При измерении расстояния до обрыва жилы без удаленного идентификатора, Cable Master 600 дает понять, что оборвана одна жила, а не пара, выводя сообщение “Split”. При этом, нет возможности понять, какой именно проводник оборван. Microscanner 2 показывает такое повреждение как обрыв всей пары. Зато при использовании идентификатора он указывает какая конкретная жила повреждена. | |
| Измерение расстояния до обрыва пары Расстояние до обрыва пары измеряются обоими тестерами. Cable Master 600 отображает его сразу, на экране видно, что пара (4-5) короче других. | |
| Измерение расстояния до короткого замыкания жил в одной паре Softing CableMaster 600 и Fluke Networks Microscanner 2 одинаково хорошо измеряют расстояние до короткого замыкания (КЗ) жил в паре без удаленного идентификатора и с ним. Стоит отметить, что при наличии КЗ – Microscanner 2 не распознает удаленное устройство. CableMaster “видит” его (ID- 1 на рисунке) | |
| Измерение расстояния до короткого замыкания жил из разных пар CableMaster 600 способен измерить расстояние до короткого замыкания жил из разных пар. Microscanner 2 может только заметить его наличие, но локализовать такое повреждение не может. | |
| Определение перепутанных жил в одной паре Перепутанные жилы одной пары не определяются без удаленного идентификатора ни одним тестером. С заглушкой, такую ошибку монтажа легко распознать по несоответствию нумерации проводников на одном и другом конце линии. Расстояние до нее не измеряется. | |
| Определение расщепленных пар (перепутанных жил из разных пар) Определение расщепленных пар без удаленного идентификатора – сложная задача. CableMaster 600 с ней справляется. На экране видно, что напротив пар (3-6 и 4-5) появилась надпись “Split”. Жилы именно этих пар перепутаны. Microscanner 2 может идентифицировать эту проблему только после подключения удаленного устройства на обратный конец линии. | |
| Определение перепутанных пар Полностью перепутанные пары без удаленного идентификатора не идентифицируются. С удаленным устройством, проблема легко выявляется по несоответствию нумерации проводников на разных концах линии. | |
| Измерение длины АКТИВНОЙ линии (подключенной в коммутатор) и скорости порта (типа сервиса) | |
| Меню настроек | |
| Зажигание светодиода порта коммутатора | |
| В Microscanner 2 эта функция не предусмотрена | |
| Хранение результатов тестирования | |
| В Microscanner 2 сохранение результатов теста и передача их на ПК для подготовки отчетов не предусмотрено | |
Разница только в отображении данных: CableMaster 600 выводит длину каждой из 4х пар на один экран, в Microscanner 2, требуется переключение режимов попарного просмотра.
Microscanner 2 выводит на экран общую длину кабеля, а повреждение позволяет увидеть на графике. Для определения расстояния до него, нужно переключиться на тестирование конкретной пары.
При попарном тестировании, он отображает общую длину линии, но не расстояние до замыкания жил разных пар.
Тестер Softing
CableMaster 600.
Вопросы и ответы:Как я могу изменить единицу длины с футов на метры?
Перейдите в меню настроек (значок шестеренки) и прокрутите вниз до тех пор, пока не появится опция выбора единицы измерения длины кабеля.
Я включил звуковой генератор CableMaster 600, но ничего не слышу. Как я могу отслеживать сигнал (тон)?
Чтоб улавливать сигнал от генератора нужен индуктивный щуп CT15 Probe (артикул PS-CT15, в комплект не входит).
Я подаю сигнал на кабель с помощью генератора, но когда подношу индуктивный щуп к оболочке – ничего не слышу.
Скорее всего, Вы пытаетесь трассировать экранированный кабель, экран которого гасит электромагнитное излучение нужное для трассировки. Тем не менее Вы сможете слышать сигнал генератора на открытых концах кабеля или портах коммутатора.
Я хотел бы проверить телефонный кабель с разъемами RJ11/12, но я не могу найти соответствующее гнездо на CableMaster 600/650.
Могу ли я подключить к разъему RJ45?
Никогда не вставляйте разъем RJ11/RJ12 в разъем RJ45 на CableMaster 600/650! Гнездо RJ45 может быть повреждено! Используйте адаптеры или гибридные патч-корды RJ45 на RJ11/12 (опция).
Мой CableMaster 600/650 показывает большую разницу в длине пар кабеля и измеренная длина сильно отличается от расчетной длины. Является ли мое устройство неисправным?
Проверьте уровень заряда аккумуляторов (индикатор заряда батарей в верхнем правом углу экрана). Если уровень заряда батареи низкий и красный, пожалуйста, замените батареи. Если неисправность не удается устранить, обратитесь в нашу службу поддержки.
Мой CableMaster 600/650 указывает на отсутствие скорости передачи данных, если я подключаю его к активной сети. Является ли устройство неисправным?
Выполните обновление прошивки вашего CableMaster 600/650, чтобы исправить эту ошибку. Перейти к https://psiber.ru/programmnoe-obespechenie, чтобы получить пакет встроенного программного обеспечения.
Мой CableMaster 600/650 всегда отображает “Split” (расщепленные пары) на кабеле, который 100% правильно обжат. Является ли устройство неисправным?
Устройство исправно. Выполните следующие действия для устранения проблемы:
1. Обновите прошивку до последней версии (https://psiber.ru/programmnoe-obespechenie)
2. Отключите кабель от тестера. Перейдите в “Настройки” и нажмите кнопку “обнуление”.
3. Убедитесь, что разъем RJ45 кабеля имеет хороший контакт с гнездам прибора.
Что такое “PoE”?
“Питание через Ethernet” (от англ, “Power Over Ethernet”.), Сокр: PoE – питание для устройств в сети, осуществляемое по одной паре 8-ми проводного кабеля Ethernet. CableMaster 600/650 выполняет тест нагрузки на стабильность напряжения и обнаруживает любые возможные классы мощности и типы.
Какие стандарты PoE поддерживает CableMaster 600/650?
CableMaster 600/650 поддерживает IEEE 802.
3af и 802.at (PoE +) и нагрузку до 25,5 Вт (в классе 4 в режиме А или В).
Тестер показывает “Split”. Что это значит?
Расщепленная пара “Split” – редкая ошибка монтажа. Это происходит, когда на двух сторонах кабеля, при его обжатии, была допущена идентичная ошибка расположения проводников. Например провода с белыми прожилками из одной и другой пары перепутались местами, при чем это одинаково произошло на обоих сторонах кабеля. При такой ошибке, хоть электрическая целостность и сохраняется, возникают огромные перекрестные наводки.
Я выполнил обновление прошивки на моем CableMaster 600/650. Появилось сообщение “Wrong software loaded” и тестер не может работать. Что я могу сделать?
CableMaster 600/650 имеет две версии прошивки: C и L. Вы установили не ту версию на тестере. Подключите тестер к ПК и установите другую версию прошивки.
Тестирование кабеля
Анализатор кабельных линий LanTEK III
| ✓ Тестирование витой пары категории 7А | |
| ✓ Тестирование оптоволоконного кабеля | |
| ✓ Определение места повреждения кабеля | |
| ✓ Соответствие стандартам TIA и ISO/IEC | |
| ✓ Внесен в реестр СИ России |
Анализатор кабельных линий LanTEK III – портативный прибор, совместимый с различными модулями, позволяющими проводить испытания витой пары, коаксиальных и оптоволоконных кабелей и определять место повреждения в них.
LanTEK III сохраняет данные во внутренней памяти для дальнейшей передачи на ПК, мобильные устройства с ОС Android и IOS. ПО IDC позволяет легко создавать профессиональные протоколы измерений в формате PDF.
Заказать
Анализатор кабельных линий LanTEK IV 500 МГц
| ✓ Тестирование витой пары категории 6A | |
| ✓ Полный автотест категории 6А за 7 секунд | |
| ✓ Тестирование оптоволоконного кабеля | |
| ✓ Улучшенные адаптеры постоянной линии | |
LanTEK IV 500 МГц – это анализатор, предназначенный для сертификации кабельных линий до категории 6А.
Лантек 4 совместим с различными модулями, позволяющими проводить испытания витой пары и оптоволоконных кабелей и определять место повреждения в них.
Заказать
Анализатор кабельных линий LanTEK IV 3000 МГц
| ✓ Тестирование витой пары категории 8 | |
| ✓ Полный автотест категории 6А за 7 секунд | |
| ✓ Тестирование оптоволоконного кабеля | |
| ✓ Частота 3000 МГц | |
| ✓ Улучшенные адаптеры постоянной линии |
LanTEK IV 3000 МГц – это анализатор, предназначенный для сертификации кабельных линий восьмой и более низких категорий.
Прибор совместим с различными модулями, позволяющими проводить испытания витой пары и оптоволоконных кабелей и определять место повреждения в них.
Заказать
FiberTEK III Комплект для оптоволоконных кабелей
| ✓ Испытания одномодовых и многомодовых оптоволоконных кабелей | |
| ✓ Круговая схема тестирования (Encircled Flux) | |
| ✓ Уровень сертификации Tier 1 | |
FiberTEK III – это комплект для совместного применения с анализатором кабельных линий LanTEK III, позволяющий проводить сертификацию оптоволоконных кабелей.
Заказать
Тестер кабельных линий VDV II
| ✓ Тестирование витой пары до категории 7 и коаксиальных кабелей | |
| ✓ Определение повреждения кабеля | |
| ✓ Миниатюрный корпус | |
VDV II – простой прибор, созданный для проверки целостности медных кабельных линий (витая пара, коаксиальные кабели).
Прибор способен обнаруживать и определять тип повреждения (обрыв пары, обрыв экрана, перекрёстные пары, расщепленные пары).
Заказать
Тестер кабельных линий VDV II PLUS
| ✓ Тестирование витой пары до категории 7 и коаксиальных кабелей | |
| ✓ Измерение длины кабеля | |
| ✓ Измерение расстояния до места обрыва кабеля | |
VDV II PLUS – прибор, предназначенный для измерения длины кабеля и определения места обрыва.
Заказать
Тестер кабельных линий VDV II PRO
| ✓ Тестирование витой пары до категории 7 и коаксиальных кабелей | |
| ✓ Определение места повреждения кабеля (TDR) | |
| ✓ Определение наличия РоЕ и отображение напряжения | |
| ✓ Определение заявленной скорости передачи данных | |
VDV II PRO – прибор, созданный для проверки целостности медных кабельных линий (витая пара, коаксиальные кабели), включая измерение длины кабеля и определение места его повреждения (функция динамического рефлектометра).
Тестер также способен определять скорость передачи данных в сети Ethernet и обнаруживать наличие дуплексного обмена.
Заказать
Тестер кабельных линий и питания через Ethernet (PoE) PoE PRO
| ✓ Тестирование витой пары и коаксиальных кабелей | |
| ✓ Проверка РоЕ | |
| ✓ Поддержка стандарта 802.3bt High Power PoE | |
Новый тестер PoE PRO применяется при монтаже, обслуживании и устранении неполадок в сетях, использующих питание через Ethernet (PoE).
Заказать
Тестер кабельных линий SignalTEK CT
| ✓ Проверка сети Ethernet на соответствие IEEE 802.3ab Gigabit Ethernet | |
| ✓ Удобное приложение для Android и IOS для просмотра и отправки отчетов | |
| ✓ Миниатюрные размеры и небольшой вес (измерительный блок – 400 г) | |
Тестер SignalTEK CT – прибор, созданный для монтажных организаций, занятых созданием информационных кабельных линий.
Тестер позволяет быстро проверить правильность монтажа линии, а также установить ее соответствие стандартам Gigabit Ethernet.
Заказать
Оптический рефлектометр OTDR II
| ✓ Сертификация уровня Tier-2 | |
| ✓ Тестирование с помощью приложения iOLM | |
| ✓ Динамический диапазон до 36 дБ (одномодовые) или 29 дБ (многомодовые) | |
| ✓ Визуальный дефектоскоп в основном комплекте | |
OTDR II – оптический рефлектометр, созданный под влиянием идеи планшетного компьютера и предназначенный для испытания одномодовых и многомодовых оптоволоконных кабельных линий.
Заказать
Визуальный дефектоскоп для оптоволокна VFF5
| ✓ Проверка одномодовых и многомодовых кабелей | |
| ✓ Обнаружение изгибов, обрывов | |
| ✓ 80 часов работы | |
| ✓ Универсальный переходник, подходящий для разъёмов ST, SC и FC | |
VFF5 представляет собой миниатюрный прибор, предназначенный для обнаружения изгибов, разрывов, несоосности в оптоволоконной кабельной линии.
Заказать
Тестер для одномодовых и многомодовых оптоволоконных кабелей FiberMASTER
| ✓ Поиск неисправности оптоволоконной линии | |
| ✓ Измерение оптической мощности | |
| ✓ Отображение потерь | |
Тестер для оптоволоконных кабелей FiberMASTER позволяет измерять абсолютную мощность и рассчитывать потери в оптоволоконных соединениях на нескольких длинах волн.
Заказать
Топ-5 лучших тестеров витой пары 2022 года
Тестер кабеля витой пары — это инструмент, который используется для проверки качества сетевых кабелей и проводов, включая медные провода и кабели, а также волоконно-оптические кабели и провода. Лучшие тестеры кабелей для витой пары могут помочь вам убедиться, что ваши кабели работают правильно, чтобы у вас не было проблем с телефонными или компьютерными сетями или вашим интернет-провайдером. Вот некоторые из 5 лучших тестеров для витых пар, доступных в 2022 году.
Кабельный тестер Noyafa NF-8601S TDR для сетевых, коаксиальных BNC, телефонных кабелей
Noyafa NF-8601S — это кабельный тестер TDR, который можно использовать для сетевых, коаксиальных BNC и телефонных кабелей. Он оснащен большим ЖК-экраном, на котором отображается состояние кабеля, а также встроенным фонариком для работы в темноте.
Устройство также имеет большой диапазон испытаний, что делает его идеальным для длительных испытаний. Кроме того, NF-8601S может сохранять до 99 результатов тестов для последующего просмотра. Если вы ищете надежный кабельный тестер с легко читаемым дисплеем, это отличный выбор.
Основные характеристики: Комплексный, стабильный, высококачественный, дорогой
Несмотря на то, что у него нет кнопки питания, поэтому для работы он должен быть постоянно подключен к сети, устройство автоматически отключается через 10 минут бездействия. Хотя у него нет кнопки питания, поэтому для работы он должен быть постоянно подключен к сети, устройство автоматически выключится через 10 минут бездействия.
Прочный корпус из АБС-пластика обеспечивает долговечность, а его текстурированная поверхность гарантирует, что тестер не выскользнет из рук во время использования. Кроме того, в отличие от некоторых других моделей из нашего списка, эта поставляется с разъемами UTP и STP для максимальной совместимости.
Наконец, краткое справочное руководство на задней панели содержит инструкции по быстрому и простому использованию устройства.
Ярко-зеленый светодиод показывает, когда устройство включено, а три кнопки удобно расположены сверху: одна для сброса всех показаний, другая для обнуления текущих показаний перед снятием новых показаний и, наконец, последняя клавиша для начать/остановить фактическое измерение.

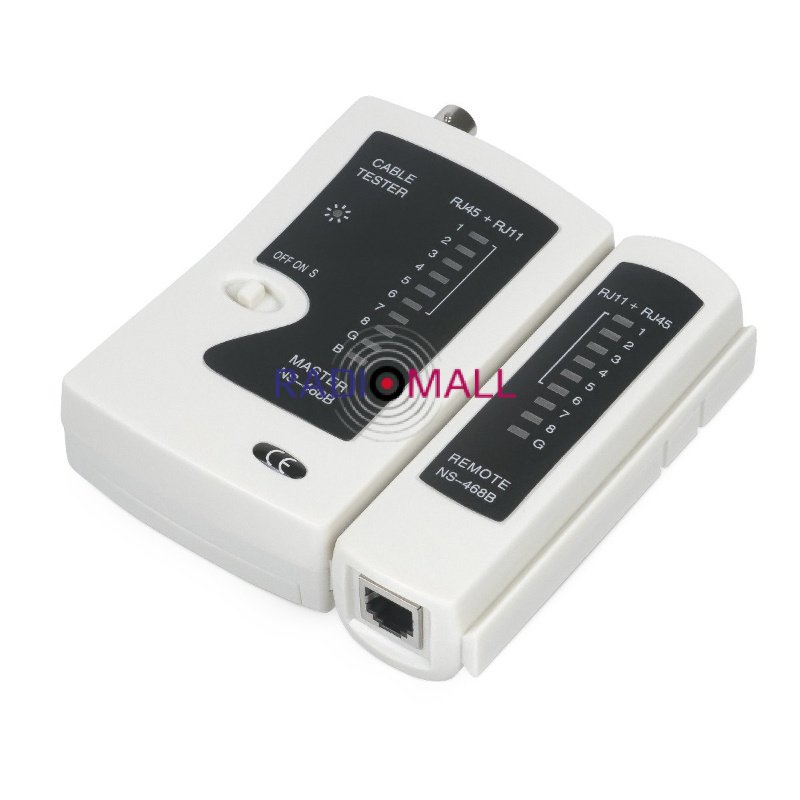

Тестер сетевых кабелей NF-468S
Если вы ищете надежный и недорогой тестер витой пары, тестер сетевого кабеля NF-468S — отличный вариант. Этот тестер может тестировать кабели длиной до 100 метров и имеет встроенный тональный генератор для легкого отслеживания.
Кроме того, NF-468S имеет 9 индикаторов, что позволяет легко считывать результаты. NF-468S также поставляется с удобным футляром для переноски, что позволяет легко брать его с собой в дорогу. Если вам нужен тестер, который не только определяет тип провода, возможно, это не лучший выбор.
Основные характеристики: Вертикальное положение, приемлемая цена
Однако, если все, что вам нужно, это быстрый способ определить, какие провода соединены вместе, то этот способ подойдет идеально.
Он доступен по доступной цене и предлагает довольно впечатляющие функции.
Например, он может различать четыре типа пар: CAT3; CAT5е; кат6а; Кат7а. Так что, если вы работаете со старой проводкой или менее распространенными парами, это может пригодиться. И поскольку он может определить, есть ли короткое замыкание или неисправность проводки где-либо на линии, это тоже всегда полезно знать.
Вам понравится легкость и удобство использования этого продукта: Тестер витой пары NF-468S. Еще один доступный продукт в нашем списке лучших тестеров кабелей витой пары — тестер витой пары NF-468S. вышеупомянутый продукт, но также включает в себя еще две функции – измерение светопропускания и идентификацию обратной связи.
Тестер кабелей и сетей Fluke Networks LinkIQ
Если вам необходимо проверить качество кабелей витой пары, тестер кабелей и сетей LinkIQ компании Fluke Networks является одним из лучших вариантов на рынке. Этот тестер может тестировать перекрестные помехи, шум, затухание и обратные потери, а также выполнять измерения длины.
Прибор прост в использовании, с четким дисплеем, на котором отображается вся необходимая информация. Кабельный и сетевой тестер Fluke Networks LinkIQ: Этот кабельный тестер трудно превзойти при тестировании сетевых кабелей любой категории или любого типа. Он оснащен легко читаемым ЖК-экраном, на котором отображается вся важная информация, необходимая вам при проведении тестов.
Кабельный тестер Fluke LinkIQ немного больше, чем некоторые другие тестеры, но он все же достаточно портативный, чтобы быть хорошим вариантом для полевых работников и людей, которые часто путешествуют. Он также имеет несколько других полезных функций, которые могут сделать его более привлекательным для некоторых пользователей, например, звуковой сигнал, который предупреждает вас, когда у вас есть скрещенные пары.
EZ Touch: EZ Touch от Dragen Technology похож на несколько других кабельных тестеров из нашего списка тем, что имеет переключаемые тональный и импульсный режимы и поддерживает как многожильные, так и одножильные провода.
Большая разница с EZ Touch сводится к его размеру — тестер примерно вдвое меньше, чем у конкурирующих моделей. Это делает его мобильным без ущерба для функциональности.
Ideal 62-200 – Ethernet-тестер LinkMaster
Если вам нужен тестер Ethernet, способный на все, идеально подойдет Ideal 62-200 – LinkMaster. Он может проверять непрерывность, неправильное подключение, перекрестные помехи и многое другое. Кроме того, он доступен по цене и прост в использовании. Просто подключите тестер к каждому концу кабеля и нажмите кнопку тестирования.
Светодиодный дисплей покажет вам, есть ли какие-либо проблемы. Свет означает, что связь хорошая; отсутствие света означает, что вы обнаружили проблему с кабелями.
Тестер сетевых кабелей Ideal 62-200 LinkMaster: для сетей с высокой скоростью передачи данных этот кабельный тестер LinkMaster предлагает расширенную диагностику, такую как тесты длины (для проверки правильности подключения), эхо-тесты (чтобы определить, не повреждены ли провода или не отсоединены ли они) и даже проверяет сопротивление (чтобы увидеть, насколько хорошо они проводят электричество).
Если вы хотите убедиться, что ваши кабели работают с максимальной производительностью, используйте этот тестер. Эта модель предлагает тональные и импульсные тесты, а также циклическое тестирование (чтобы проверить, могут ли данные передаваться с одной стороны провода на другую). Более того, они включают в себя несколько пар вилок, поэтому вы можете легко проверить их на наличие коротких замыканий или импеданса.
Кабельный тестер LAN Scout Jr. 2 — VDV526-200
Кабельный тестер LAN Scout Jr. 2 — это простой и экономичный способ тестирования кабеля с витой парой. Он проверяет непрерывность, обрывы, короткие замыкания и неправильное подключение. Тестер может использоваться как с экранированным, так и с неэкранированным кабелем и имеет широкий спектр применения как в домашних, так и в офисных сетях.
Прибор прост в использовании, имеет четкий светодиодный дисплей, показывающий состояние проверяемых кабелей. LAN Scout Jr. 2 — отличный выбор для тех, кто ищет простой кабельный тестер, который быстро и эффективно выполнит работу.
Он также идеально подходит для клиентов с ограниченным бюджетом, которым нужен недорогой вариант без ущерба для качества.
Одним из недостатков этой модели является отсутствие совместимости с более продвинутыми функциями, такими как цветовые коды EIA/TIA или тестирование передачи с более высокой пропускной способностью. Но если вы не ищете ничего особенного и просто хотите что-то доступное, то это может быть правильным выбором для вас! И хотя в нем отсутствуют некоторые другие навороты, он по-прежнему предоставляет вам все основы, когда дело доходит до определения того, правильно ли работают ваши кабели.
И хотя в нем отсутствуют некоторые другие навороты, он по-прежнему предоставляет вам все основные сведения, когда нужно определить, правильно ли работают ваши кабели.
И хотя в нем отсутствуют некоторые другие навороты, он по-прежнему предоставляет вам все основные сведения, когда нужно определить, правильно ли работают ваши кабели. Обладая прочной и надежной конструкцией, этот тестер обладает всеми функциями, необходимыми для стандартных монтажных работ.
Разведчик младший. 2 оснащен функциями измерения емкости и длины, которые помогают обеспечить соответствие соединений отраслевым стандартам.
Он совместим с кабелями от 22 AWG до 350 MCM (милликруглых метров) и оснащен большим ЖК-экраном, на котором отображаются подробные результаты в текстовом виде. Независимо от того, устанавливаете ли вы кабели Ethernet дома или тестируете оборудование для своей бизнес-сети, Scout jr. 2 должно быть все необходимое для эффективного выполнения работы.
Результаты тестирования витой пары — MicroScanner2
> Результаты тестирования витой пары — MicroScanner2
Для проверки кабелей витой пары:
- Включите тестер.
- Если тестер уже включен и находится в режиме тестирования коаксиального кабеля, нажмите PORT, чтобы переключиться в режим тестирования витой пары.
- Подключите тестер и адаптер схемы разводки или идентификационный локатор к кабелю, как показано на рисунке ниже.
Тест выполняется непрерывно, пока вы не измените режимы или не выключите тестер.
Примечание
Вы можете измерять длину без подключения адаптера на дальнем конце; однако для полного теста схемы разводки требуется адаптер.
Результаты теста витой пары
The following examples show typical test results for twisted pair cabling:
Open on Twisted Pair Cabling
Short on Twisted Pair Cabling
Crossed Wires
Crossed Pairs
Разделенная пара
Обрыв на витой паре
На рис. 2 показан обрыв на проводе 4. кабели. Длина кабеля составляет 75,4 м и заканчивается адаптером схемы разводки.
Примечания
Если открыт только один провод в паре, а адаптер карты разводки или удаленный локатор идентификаторов не подключены, оба провода отображаются как открытые.
Значок предупреждения не появляется, если оба провода в паре разомкнуты, так как разомкнутые пары являются нормальным явлением для некоторых кабельных приложений.
На Рисунке 3 показано расстояние до разрыва. Используйте СТРЕЛКУ ВВЕРХ или СТРЕЛКУ ВНИЗ, чтобы просмотреть индивидуальный результат для пары проводов. В этом режиме тестер постоянно проверяет только ту пару проводов, которую вы просматриваете.
На рис. 3 показаны примеры этих экранов.
1. Шорт на паре 1, 2 на 29,8 м.
Примечание
На отдельных экранах результатов короткие замыкания отображаются только тогда, когда они находятся между проводами в паре.
2. Пара 3, 6 имеет длину 67,7 м и заканчивается адаптером карты разводки.
3. Открытый на паре 4, 5 на 48,1 м. обрыв может быть на одном или обоих проводах.
Рис. 3. Экраны результатов для отдельных пар проводов
Короткое замыкание на витой паре
На рис. 4 ниже показано короткое замыкание между проводами 5 и 6. Закороченные провода мигают, указывая на неисправность.
Длина кабеля 75,4 м.
Примечание
При коротком замыкании адаптер на дальнем конце и сопоставление незакороченных проводов не отображаются.
Рис. 4. Короткое замыкание на витой паре
Перекрещенные провода
На рис. 5 ниже показано, что провода 3 и 4 перекрещиваются. Перекрещенные провода мигают, указывая на неисправность. Длина кабеля 53,9 м. Кабель экранирован и заканчивается адаптером схемы разводки.
Для обнаружения пересечения проводов требуется адаптер на дальнем конце.
Рис. 5. Перекрещенные провода
Перекрещенные пары
На рисунке 6 ниже показано, что пары 1,2 и 3,6 пересекаются. Перекрещенные пары проводов мигают, указывая на неисправность. Эта перекрестная пара, вероятно, вызвана смешиванием кабелей 568A и 568B.
Для обнаружения перекрестных пар требуется адаптер на дальнем конце.
Рис.
