Заводим электрический кабель в дом. Способы и особенности

После окончания строительства жилого дома можно приступать к решению вопроса снабжения его электрической энергией т.е. завести кабель в дом.

Этапы

Этот процесс непростой, он делится на несколько этапов:

• Административные и правовые вопросы.
• Расчет сечения кабеля.
• Выбор марки кабеля.
• Каким способом завести кабель в дом.

Административные и правовые вопросы

Чтобы провести в дом электричество, необходимо в первую очередь сделать проект. В противном случае могут возникнуть проблемы с энергоснабжающей организацией и с пожарной инспекцией.

Необходимо знать следующие правила:

• За неправильную прокладку кабеля к электрическим сетям хозяин дома может быть оштрафован.
• Чтобы получить разрешение на подключение к электрическим сетям, необходимо проведение предпроектной подготовки, и непосредственно проект.
• Все электроустановки должны согласовываться с энергонадзором или с управляющей компанией по эксплуатации электросетей.

Проектом снабжения электричеством дома является техдокументация, содержащая данные о расположении электрической проводки, приборов освещения и электрооборудования в доме, а также информация об используемых материалах, схемы распределительных щитов, план разводки трассы кабеля, местонахождение потребителей энергии, список оборудования и материалов.

Техническими условиями называется документация, по которой владелец жилья должен сделать проект, провести все согласования. После выполнения технических условий владелец дома имеет право получить разрешение на подключение дома к электрической сети. Это разрешение содержит список электромонтажных работ и место подключения к электрическим сетям.

Расчет сечения кабеля

На этом этапе выполняется расчет предполагаемой нагрузки всех возможных электрических приборов, находящихся в доме. Необходимо составить подробный список мощностей всех бытовых устройств, которые предположительно будут функционировать от электрической сети, вместе с лампами освещения и потребителями, подключаемыми к розеткам: насосы, двигатели и т.д. У таких нагрузок существует ток запуска, который значительно выше номинального значения тока. Это необходимо учесть.

Зная общую мощность всех электрических устройств всего дома, необходимо определить ток нагрузки, который должен выдерживать кабель. Для этого мощность нужно разделить на 220 вольт, а затем разделить на √3.

Выбор марки кабеля

Теперь можно выбирать кабель в дом для подключения к линии питания электричеством. Чаще всего применяется кабель ВВГ, если его сечение не превышает 4 мм². Этот кабель имеет медные жилы и виниловую двойную изоляцию. Если необходим более мощный кабель, то целесообразно использовать кабель АВБбШв или АСБ. Он имеет покрытие из ПВХ и битумной обмазкой с клеящим составом, алюминиевые жилы в изоляции из винила, двойную защитную изоляцию из стальной ленты.

Применение кабеля, имеющего медные жилы, с аналогичными характеристиками, значительно повысит его стоимость. При покупке следует осмотреть кабель на предмет отсутствия на нем каких-либо повреждений изоляционного слоя, прозвонить его между жилами, и между броней и жилами.

Также нельзя забывать о наличии сертификата качества на кабельную продукцию, что дает определенную гарантию. Рекомендуется приобретать кабель проверенных известных производителей, название которых должно быть обозначено на маркировке, так же как марка кабеля и дата производства.

Каким способом завести кабель в дом

Подключение дома к электрической сети чаще всего выполняется двумя способами:

1. Воздушная линия.
2. Подземная линия.

Каждый способ имеет положительные и отрицательные моменты. Подведение электричества по воздуху является наименее затратным и наиболее простым способом подключения дома к снабжению электроэнергией. При значительном удалении точки ввода в дом от воздушной линии дешевле будет установить вспомогательную опору, чем выполнять грунтовую прокладку. Также к преимуществам воздушного способа можно отнести возможность контроля подключения линии визуальным осмотром.

Из недостатков воздушного способа стоит отметить нарушение эстетического вида участка, а также ограничение доступа к токоведущим элементам на высоте без специального оборудования.

Достоинством грунтовой прокладки кабеля является хорошая защита кабеля от механических повреждений и высокая устойчивость к возгоранию. Это более надежный способ прокладки кабеля к дому, особенно, если он бронирован защитной оболочкой.

Недостатком земляного способа является его высокая стоимость, по сравнению с воздушным. Подземный метод укладки кабеля применяется редко. Чаще всего его использование вызвано отсутствием возможности выполнения воздушной линии определенной высоты на данном участке. Этот вариант применяют при частых капризах погоды, частых и ураганных ветрах, обледенении проводов, сильных снегопадах.

По правилам щит учета потребления энергии необходимо устанавливать на наружной стороне дома.

Это обеспечивает возможность отключения кабельной линии от входящего в дом кабеля. Наиболее опасным и ответственным местом ввода кабеля в дом является отверстие в стене дома. Этого избегают с помощью комбинированной линии. Для этого питающий кабель подключают сначала к щиту учета, а от него в дом питание проводят отдельным кабелем через фундамент. Внутри дома на стене устанавливают распределительный щиток на нужное количество линий.

Воздушная линия

Чтобы подвести кабель в дом таким способом раньше применялись алюминиевые витые провода, имеющие в середине стальную неизолированную жилу. Применение воздушных голых проводов создавало много проблем во время работы и ремонта этих линий. Для фиксации проводов к стене дома требовалось устанавливать траверсы (гусаки).

Гусак был сделан в виде изогнутой трубы. Вверху приваривался отрезок уголка, на котором также приваривались две резьбовые шпильки для фиксации фарфоровых изоляторов. Внизу приваривались два кронштейна с отверстиями для крепления гусака к стене дома на определенной высоте.

Воздушный участок линии выполнялся от столбов на опоре до изоляторов на гусаке неизолированным алюминиевым проводом. Возле изоляторов к проводам подсоединялся кабель путем скрутки. Кабель отходил к щиту учета. На старых постройках до сих пор имеются такие конструкции.

В настоящее время такой способ с неизолированным проводом практически не применяется, так как выпускаются самонесущие провода, имеющие изоляцию, которая сделана из особого полиэтиленового покрытия, невосприимчивого к солнечному свету. Для крепления и подключения такого кабеля существует большой выбор крепежных элементов, которые могут обеспечить безопасную и надежную сборку любых электрических соединений.

Чтобы подвесить кабель можно применить трос. Для его крепления на стене монтируют рым-болт. Нельзя забывать о том, что по всей длине троса кабель не должен быть внатяжку, а должен иметь некоторую слабину. Перед вводным отверстием кабель должен быть прогнут ниже отверстия, чтобы попавшая на него дождевая вода не проникла по трубе в дом.

Трос также нельзя перетягивать, так как от колебаний температуры он может натянуться еще сильнее, и разорваться.

Если ввод в дом выполняется кабелем, то он подключается на автомат ввода в щите. Если ввод в дом сделан проводом СИП, то нужно выполнить его соединение с кабелем, а для провода СИП применить специальную фурнитуру. Для неизолированного провода применяются специальные ответвительные зажимы, которые называют «орешками».

Подземная линия

Для начала необходимо выполнить разметку трассы для прокладки кабеля. Во время разметки следует учесть следующие моменты:

• По линии трассы не должны находиться другие кабели.
• Прокладку кабеля не рекомендуется выполнять в тех местах, где возможно передвижение автомобилей и другого транспорта.
• Трасса должна быть удалена от деревьев на расстояние не меньше 1 метра.

При соблюдении этих требований срок службы кабеля значительно продлевается.

Траншея в грунте для прокладки кабеля выполняется глубиной не меньше 0,7 м. Когда траншея готова, то ее необходимо очистить от предметов, которые могут повредить изоляцию кабеля. Если есть крупные камни или другие массивные предметы, которые невозможно убрать, то устанавливают специальные защитные футляры. На дно траншеи насыпают песок слоем 10 см без больших камней.

В проблемных местах укладки кабеля на него надевают полиэтиленовые трубы, затем укладывают на дно траншеи. Не допускается укладывать кабель внатяжку. Для этого создают небольшую волнистость по длине кабеля. Перед засыпкой рекомендуется нарисовать план прокладки кабеля, и положить его на хранение.

Кабель в траншее засыпают 10-сантиметровым слоем песка, затем грунтом на 20 см. Далее, грунт необходимо утрамбовать. Оставшуюся землю засыпать с запасом, так как со временем грунт оседает. Если используется кабель с броней, то выполняется его заземление. От поверхности земли на глубине около 20 см прокладывают ленту красного цвета, которая будет сигнализировать о том, что в земле проложен кабель.

Подземный ввод кабеля является более практичным способом, так как он не портит внешний вид фасада дома, кабель не оборвет от сильного ветра. При подведении кабеля подземной линией, в дом его заводят через фундамент. Наиболее важным преимуществом подземного способа прокладки кабеля является то, что кабель допускается проводить внутри помещений, а провод СИП, который применяется при воздушном способе проводить внутри дома запрещено.

Грунтовая прокладка кабеля очень простая. Для нее необходима всего лишь прорезь в грунте, подушка из песка и защитная оболочка в виде пластиковой трубы (если на кабеле нет брони).

Похожие темы:

Воздушный и кабельный ввод электроэнергии в дом

• Главная
• Воздушный и кабельный ввод электроэнергии в дом

Ввод электроэнергии в любое здание может осуществляться двумя способами: воздушным и кабельным, который также называют подземным. И тот, и другой способ имеют свои плюсы и минусы. Выбор одного из двух вариантов зависит, прежде всего, от вида распределительной сети, а также от предпочтений хозяина дома. Рассмотрим, чем отличаются эти методы, и какой из них предпочтителен в той или иной ситуации.

Воздушный ввод: особенности

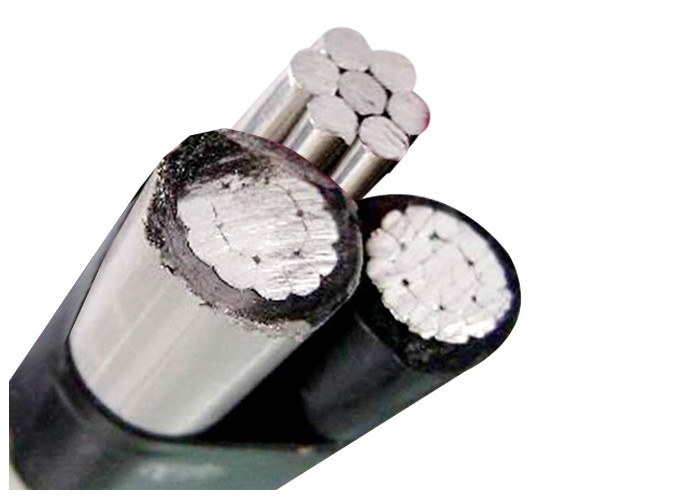

Воздушный ввод электроэнергии подразумевает протяжку кабеля по воздуху от ближайшей опоры сети электроснабжения. Согласно правилам, расстояние от точки ввода до столба не должно быть больше 20 метров. В противном случае требуется установка дополнительной опоры. Конструктивные особенности опоры указаны в Правилах устройства электроустановок (ПУЭ), главном руководстве каждого электрика.

Для подключения (или, как говорят электрики, «спуска») используется провод ВВГнг или СИП. Главное различие между этими двумя видами кабелей заключается в разном материале жил. СИП – это алюминиевые жилы, а ВВГнг – медные.

Важно очень тщательно выбрать сечение кабеля. Данная характеристика будет зависеть от мощности и других особенностей. Для выбора сечения необходимо пользоваться таблицами, представленными в ПУЭ. Стоит также учитывать, что воздушный кабель должен быть максимально прочным.

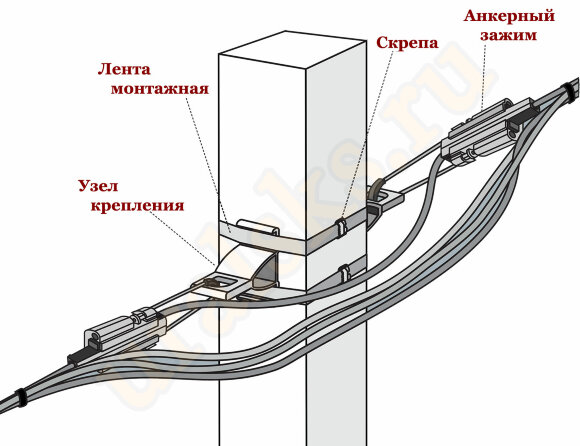

Для крепления кабеля могут использоваться анкерные зажимы в виде металлической скобы с держателем из пластика. При ответвлении крепление осуществляется в дух местах: на столбе и на стене дома. Для крепления потребуются особые кронштейны. Крепление кабеля к стене здания должно быть очень надежным и хорошо продуманным. Затем кабель подключается к внутренней сети дома.

Участок проводов от столба до наружной стены здания называется ответвлением. Участок от изоляторов на наружной стене до вводного устройства внутри строения называют вводом.

Провода ответвления должны быть расположены таким образом, чтобы до них нельзя было дотронуться. Также существуют нормативы, регламентирующие расстояние от места расположения проводов до земли, балконов, окон и промежутки между самими проводами.

Например, рассмотрим, какая высота провода требуется в следующих случаях:

• Над проезжей частью минимальная высота прокладки кабеля составляет 6 м.
• Над тротуарами и пешеходными зонами – от 3,5 м.
• При вводе в здание – не менее 2,7 м.

Ввод непосредственно в строение может осуществляться через стену дома или через крышу.

Основные преимущества воздушного ввода электроэнергии

• Надежный способ, проверенный временем.
• Небольшие трудозатраты, простой монтаж и обслуживание.
• Невысокая стоимость.

Недостатком воздушного ввода можно считать высокую вероятность обрыва проводов под воздействием внешних факторов (дождя, снега, льда). Также под линией нельзя сажать растения и складывать предметы. Кроме того, эстетичность такого способа ввода  находится под вопросом.

Подземный (кабельный) ввод

Ввод электроэнергии под землей является достаточно трудоемким и потому более затратным способом. Однако все затраты компенсируются значительной степенью надежности.

Для прокладки подземного кабеля выкапывается траншея от опоры до дома, глубина которой регулируется правилами, описанными в ПУЭ. Траншея не обязательно должна достигать глубины промерзания грунта. Главная задача – безопасное расположение кабеля.

Кабель прокладывается в двухслойной гофрированной трубе или в трубах из других разрешенных материалов. Трубы должны защищать кабель не только под землей, но и на опоре, на высоте до 2 метров.  Также можно использовать бронированный кабель ВББШв. В этом случае его защита потребуется только на столбе и при подъеме на стену дома. Его токопроводящая оболочка должна быть заземлена на этих двух участках. Сечение любого используемого кабеля должно составлять не менее 16 мм.

Существует два способа заведения кабеля в дом:

• С подъёмом по внешней стене на высоту порядка 2,7 метра. Ввод в дом осуществляется в металлической трубке.
• Ввод через фундамент. В этом случае заранее делается отверстие в фундаменте, и в него помещается труба для кабеля. Под фундаментом ввод осуществлять нельзя.

Для сетей 220 Вольт используется трехжильный кабель, а для 380 Вольт – четырех- и пятижильный.

При проведении кабеля по траншее часто используют дополнительную защиту, например, посыпают его битым кирпичом, чтобы впоследствии исключить повреждения лопатой.

Очень важно при кабельном способе подключения соблюдать все требования и правила, в противном случае владельцу может быть отказано в получении техусловий на электроснабжение.

Итак, основными преимуществами кабельного ввода электроэнергии можно считать следующие:

• Высокий уровень защиты кабеля;
• Долгий срок службы;
• Кабельный способ не нарушает внешний вид участка.

К недостаткам можно отнести большие трудозатраты и более высокую стоимость работы, чем при воздушном вводе.

Важно помнить, что при любом способе прокладки кабеля контактные соединения следует периодически проверять, во избежание их нагрева или деформации.

Специалисты компании «Сила тока» осуществляют электромонтажные работы любой сложности. Если вам требуется электрификация частного дома или других объектов, мы придем вам на помощь, выполнив все работы с нуля, а точнее, с момента создания электрического плана и до завершения всех проверок и пуска линии в работу.

Мы осуществляем ввод электроэнергии двумя способами, в зависимости от особенностей объекта. В работе применяются только лучшие современные материалы, характеристики которых отвечают строгим требованиям нормативных документов.

Звоните нам и оставляйте заявки на сайте, и мы ответим на все интересующие вас вопросы. Также вы можете вызвать специалиста по вопросам технического обслуживания и электрического монтажа любого вида.



Монтаж воздушных кабельных линий напряжением 0,4-10 кВ

Электрические сети (ЭС), построенные на открытой местности, зачастую выполняют роль воздушных линий (ВЛ). Длина пролета воздушной линии, отличается от монтажа кабельных линий электропередач – это расстояние между центрами двух смежных опор на местности.

Воздушные кабельные линии: преимущества и недостатки

«Кабельной линией называется линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями. Основными элементами конструкции силовых кабелей являются токопроводящие жилы, изоляция жил, оболочка для защиты изоляции от увлажнения и других воздействий среды, броня из стальных лент или проволоки для защиты оболочки с изоляцией от механических повреждений и противокоррозионное покрытие или специальный защитный покров» (ПУЭ).

В случае, если объект, который необходимо регулярно снабжать электричеством, имеет разветвленную сеть кабелей, примером которой может являться структурированная кабельная система, т.н. СКС, то необходимо планирование и строительство магистральной линии. Магистраль прокладывается двумя способами: витой парой медного кабеля или оптическим волокном, одно- или многомодовым. Специфика инженерии сети определяется ее конфигурацией, количеством объектов электроснабжения, рабочих мест, расстояния, погодных условий и т.д. Совокупность этих факторов определяет также и способ прокладки линии: подземный – по траншеям, путепроводам, колодцам; подводная, либо – самый распространенный, воздушный, в котором задействуются стены, крыши зданий, свободно воздушное пространство, опоры разного типа.

Однозначным плюсом прокладывания воздушной кабельной линии является простота ее разработки и монтажа, вторым – относительная дешевизна. Для сложноконфигурированных кабельных линий также важна быстрота и простота доступа в любой точке для ремонтных работ. С этой точки зрения воздушные кабельные линии также дают немалое преимущество по сравнению с иными видами прокладки.

Существуют у воздушных кабельных линий и недостатки. К ним можно отнести до сих нерешенную проблему штормовой защиты, когда падающие опоры, летящие посторонние предметы рвут провода электропередач и повреждают таким образом фидеры. Подверженность разрядам молнии и накопление электростатики – тоже из разряда негативных сторон воздушных кабельных линий. Если область установки находится в зоне риска, то необходимо обеспечить заземление, либо использовать силовые кабели для подземной прокладки. Обрыв линии может спровоцировать не только обрушившаяся ветка: зимой воздушные линии подвергаются опасности провисания и обрыва из-за накапливающегося на них снега и льда. Тем не менее, все эти минусы относятся к довольно низкой степени вероятности, и многократно перекрываются плюсами. Главным из которых является экономичность.

Способы прокладки и монтажа воздушных кабельных линий

Прокладывать воздушную кабельную линию должны обязательно специалисты, имеющие не только аттестацию по электробезовасности, но и допуск к верхолазным работам. Необходимо строго соблюлать правила охраны труда, пользоваться средствами защиты. Это связано с тем, что нелицензированные монтажные фирмы, как правило, стараются удешевить стоимость производимых работ. И экономят, в первую очередь, на приобретении страховочного оборудования для монтажников. В связи с этим нередки несчастные случаи на производстве, когда вместо кошки, крюков и поясов используются бытовые приемы типа «зацеп ногой», работа без страховочного пояса, обвязывание простой веревкой подмышками и т.д. Именно поэтому при обращении в нашу компанию вы можете быть уверены, что все монтажники имеют соответствующую квалификацию и опыт работы.

Воздушная кабельная линия довольно проста в прокладке, если перед этим утвержден план и обследованы точки крепления. Одним из непременных условий правильной прокладки воздушных кабельных линий является отсутствие трения кабеля о предметы, что с течением времени приведет к износу и истиранию изоляции, а если в регионе погода неблагоприятная, а внешняя среда – агрессивна, то износ изоляции будет ускорен в разы.

Чтобы избежать нежелательных эффектов, при прокладке воздушных кабельных линий часто используется технология FlexTender. Алитированная (алюминизированная) или оцинкованная стальная проволока свернута в пружину, наподобие спирали. Она протягивается между двумя объектами, внутрь спирали помещается кабель и вспомогательный трос. При натяжении спираль разворачивается, обеспечивая оптимальную гибкость, упругость и защиту от внешних повреждений. Концы FlexTender закрепляются в двух точках между двумя объектами воздушной кабельной линии, там же осуществляется промежуточное крепление силового элемента и кабеля.

Подобную спираль можно изготовить кустарным способом из обычной оцинкованной проволоки, и она даже будет иметь некоторое преимущество: можно сначала установить силовой элемент и кабель, а потом – накрутить на него проволоку. Но это имеет экономическую целесообразность только в случае небольшого метража воздушной кабельной линии.

Крепление силового элемента

При прокладке воздушных кабельных линий необходимо определить, как было сказано выше, точки крепления кабеля и силового элемента. К последнему относится трос, веревка, проволоки, которые обеспечивают дополнительную прочность конструкции и являются своего рода «скелетом» СКС. Определение точек позволит вычислить при известной длине пролета минимальный запас прочности и рассчитать требуемый, который должен значительно превышать минимальный. Расчет производится, исходя из экстремальных ситуаций: шторма, мокрого снегопада, грозы. Поскольку ответственность за повреждение, нанесенные в результате обрушения неверно рассчитанной конструкции несет монтажная организация. Поэтому при монтаже воздушных кабельных линий делается расчет и всегда закладывается кратный запас прочности силовых элементов.

В список допустимых элементов крепления силового элемента входят:

• арматура, вмонтированная в капитальную стену;
• специальные стенные анкеры;
• массивная балка крыши;
• специализированная стойка.

К недопустимым элементам крепления силовой части воздушной кабельной линии относятся:

• оконные рамы;
• коробки дверных проемов;
• ограждения;
• декоративные конструкции.

Все ненадежно закрепленные элементы воздушной кабельной линии, как правило, дают, помимо опасности быть вырванными с корнем при увеличении веса кабеля, некоторый люфт. Люфт при креплении приводит к подвижности узла силового элемента воздушной кабельной линии, что, в свою очередь, является причиной разрушения узла. К этому же может привести установка силовых элементов на изломе, то есть с перекрутами, на двух и более гранях, с резкими поворотами. К изломам и обрывам может также привести появление «барашков» при разматывании троса. «Барашек» – это полуузел, возникающий в результате частичного перекрута элемента, он очень быстро приводит к разрыву волокон металла.

Подвешивание силового элемента при прокладке воздушной кабельной линии также очень важно провести правильно, в зависимости от того, какой тип кабеля используется – самонесущий или обычный. В самонесущем кабеле силовой линии используется дополнительный силовой элемент, обычный кабель должен подвешиваться с помощью троса, проволоки или веревки. Как правило, чаще всего используется трос или стальная проволока, покрытые цинком, либо латунью, диаметром 3-5 мм. Тросы более крупного диаметра защищаются полимерной изоляцией. Они закрепляются, как и самонесущий кабель, на двух точках между пролетами. При этом надо соблюдать правило исключения возникновения разницы потенциалов: если силовой элемент закреплен на арматуре несущих стен двух зданий, то, в силу разницы потенциалов, по нему может начать течь слабый электрический ток, что приведет к нежелательным последствиям, таким, как наводки в кабеле. Поэтому, во избежание подобных проблем, при прокладке воздушной кабельной линии, силовые элементы заземляют, обычно – с обеих сторон.

В воздушной кабельной линии силовой элемент должен иметь легкий провис, поскольку сильно натянутая проволока дает дополнительную нагрузку. Согласно СНиП 3.05.06-85, глубина провеса должна находится в пределах от 1/60 до 1/40 общей длины пролета.

Подвешивание кабеля на силовом элементе

Если кабель не самонесущий, и необходимость в силовом элементе есть, следует выбрать один из двух способов объединения: либо на земле, до монтажа, либо параллельно с монтажом воздушной кабельной линии. Согласно СНиП 3.05.06-85, расстояние между точками креплениями кабеля к силовому элементу не должно превышать 1000 мм. Это довольно часто, поэтому некоторые фирмы используют для закрепления пластмассовые стяжки. Такая конструкция прочна, но стяжки быстро разрушаются под воздействием ультрафиолета, а также лопаются в морозы, поскольку изготовлены из капрона.

Технология, при которой силовой элемент крепится на земле, а потом поднимается, довольно сомнительна: да, крепить сами стяжки гораздо проще, но вот при поднимании кабеля, гораздо легче его повредить. Допустим он только при прокладке пролетов воздушных кабельных линий небольшой длины.

Длинные пролеты протягиваются сначала силовым элементом, затем на скользящих зажимах по нему подается кабель. Кабель закрепляется в начальной и конечной точке и должен висеть свободно. После чего его уже можно начинать закреплять поточечно. Если прокладка воздушной кабельной линии подразумевает использование каких-то конструкций, то там использование тросов или проволоки необязательно: роль силового элемента выполняют балки, арматура, и так далее.

Опорное крепление воздушной линии

Воздушные линии электропередач и слаботочных сетей устраивают также на опорах. Опоры классифицируются по материалу изготовления и виду.

Опоры, столбы и мачты воздушных кабельных линий по материалу делятся на:

• деревянные;
• железобетонные;
• металлические.

Отметим, что металлические опоры по нормативным актам разрешается использовать только в воздушных кабельных линиях напряжением свыше 1 кВ.

Опоры, столбы и мачты воздушных кабельных линий по типу делятся на:

1. Промежуточные. Промежуточная опора – это одиночный столб, который ставится в очень длинных пролетах, где провис кабеля под его собственным весом может представлять угрозу обрыва.
2. Анкерные. Устанавливаются на переходах, обеспечивая дополнительную прочность конструкции.
3. Угловые. Устанавливаются на поворотах трассы воздушной кабельной линии, что предотвращает образование загибов и изломов кабеля.
4. А-образные. Такие опоры устанавливают в местах спайки проводов для установки разрядников. Разрядником называется аппарат, предназначенный для ограничения перенапряжений в электрических сетях.

При прокладке воздушных кабельных линий с помощью опор, допускаются некоторые временные конструкции. В качестве примера можно привести навеску неоцинкованных одножильных проводов. Такие провода крепят на опорах на штыревых изоляторах проволочными вязками или специальными зажимами. Соединение проводов может быть любым – от термитной сварки Соединяют провода специальными соединительными зажимами, электроконтактной или термитной сваркой, в зависимости от их типа. Провода на высоковольтных линиях используют обычно алюминиевые, сталь/алюминий или чистую сталь. Крепят их на штыревых или подвесных изоляторах (гирляндах) воздушных кабельных линий поддерживающими и натяжными замками.

Прокладка оптоволоконных кабелей

В последние годы является необходимостью прокладка оптоволоконного кабеля как воздушной кабельной линии, при этом преимущество отдается прокладке по линиям электропередач. Такой подход имеет ряд преимуществ:

• совпадение направлений ЛЭП с направлениями передачи диспетчерско-технологической информации, включая использование свободных каналов для коммерческой связи;
• отсутствие необходимости отвода земель под трассу;
• снижение стоимости строительно-монтажных работ;
• существенное сокращение сроков строительства, поскольку сооружение ВОЛС по ЛЭП проще и технологичнее, чем подземная прокладка;
• уменьшение числа механических повреждений по сравнению с ОК, проложенными в грунте или канализации;
• значительное снижение эксплуатационных затрат.

Тем не менее, при прокладке воздушных кабельных оптоволоконных линий есть некоторые ограничения. Так, линии электропередач постоянно находятся под напряжением, часто подвержены накоплению статистического разряда, что дает наводку во всех кабелях. Монтаж оптоволокна должен производиться при отключенной линии электропередач, на что далеко не все владельцы дают свое согласие. «От владельцев ВЛ необходимо получить разрешение на выполнение работ, в том числе на отключение напряжения, что регламентируется правилами производства работ. Кроме того, персонал должен быть обучен и иметь допуск к работе на ЛЭП и верхолазным работам», – отмечают эксперты. В такой ситуации оптимальна будет дополнительная прокладка по своей линии, либо договор на паритетных началах.

При монтаже оптоволоконной линии, применяются новейшие технологии в сфере проектных изысканий с использованием прецизионных дистанционных средств. Наша компания при необходимости использует, в частности, комплексную аэротопографию, фотографирование высокого разрешения, лазерно-локационный метод съемки. Все это позволяет разработать такую концепцию прокладки воздушной кабельной линии оптоволоконной сети, которая подразумевает наименьший расход материалов при высокой эффективности; быстроту монтажа и удобство обслуживания; долговечность; интуитивно понятный маршрут прокладки кабеля, оптимальный способ подвески.

Как определить надежность кабеля? При тяговом усилии в процессе прокладки воздушных кабельных линий, оплетка кабеля не дает разрывов, оболочка не лопается у закрепленных обрезов. Чтобы избегать и в дальнейшем проблем с некачественной продукцией, приобретается только сертифицированный и проверенный кабель, а также силовые элементы. Стойкость оптических самонесущих кабелей к растяжению проверяется нашими экспертами согласно существующей методике Е1 оценки стойкости оптических кабелей к растяжению (ГОСТ Р МЭК794-1-93 “Кабели оптические. Общие технические требования”) Однако, с учетом того, что ГОСТ устарел, требования при прокладке воздушных кабельных линий пересмотрены нами в сторону значительного ужесточения.

Наша работа – наша ответственность

За годы работы на рынке прокладки воздушных кабельных линий мы пришли к выводу, что накопленный нами опыт и строгое следование инструкциям по безопасности и эксплуатации различного рода объектов позволили гарантировать высочайшее качество работы. Сертифицированные специалисты, которыми являются все наши работники – от монтажников до инженеров – это еще одна гарантия того, что прокладка линии, будь то силовая или коммуникационная, будет проведена отлично. Этот процесс клиент может наблюдать, начиная с момента осмотра места работы, потом – на стадии проектирования е, и наконец – в процессе монтажа, испытаний и запуска.

Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. Здесь и далее условимся называть такое соединение воздушкой.

Рис.1. Два дома соединенные воздушкой.



На рисунке: 1 – соединяемые дома, 2 – трос, 3 – информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель “витая пара” на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 – 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год “перегрызть” стальной трос столь малого сечения. Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно. У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Итак, теперь перейдем непосредственно к последовательности действий при прокладке кабеля:

1. Сперва приобрести кабель, трос, крепежные элементы (капроновые стяжки и т. п.). Длина троса не менее (b+l), где l – длина, добавляемая с учетом провисания троса и крепления к дому (рис.2).

Рис.2. Схематичный план воздушки.



2. Далее на крыше дома 1 раскатываем кабель. Отмеряем длину провода, которая потребуется от точки А до подключаемого в этом доме оборудования (естественно если не поджимает длина кабеля лучше дать запас) и отмечаем точку А на кабеле. Находим точку А на тросе. (отмеряем расстояние от точки крепления на дому 1 до точки А). Прокладываем трос рядом с разложенным кабелем (точка А кабеля к точке А троса). Отмеряем на тросе расстояние (а+d) от точки А дома 1 (d учитывает, что во-первых трос будет немного провисать, и во вторых что точки А домов 1 и 2 находятся на некотором расстоянии от края дома). Производим крепеж кабеля к тросу на протяжении полученного отрезка. Чел 1 и чел 3 натягивают трос (рис.3), чел 2 производит крепеж. Провисание кабеля относительно троса сделать минимальным.

Рис.3. Технология крепления кабеля к тросу.



3. Итак, воздушка у нас почти готова к прокладке, часть свободного кабеля, который будет прокладываться по дому 2, аккуратно скручивается в бухту и крепится к тросу при помощи скотча (это делается для того, чтобы кабель не мешал во время прокладки).

Теперь кабель готов. Можно продолжать.

Последнюю итерацию натяжения кабеля между двумя домами можно выполнить двумя способами: 1.За счет перетягивания кабеля через землю и его последовательного натяжения с крыши дома 1 2.Выстрелом с крыши дома два на крышу дома один забрасывается дротик с леской (при помощи арбалета или специального газового ружья), к которой надвязывается конец кабеля на крыше один. После чего кабель вытягивается стрелявшим за леску с крыши 2.

Подробное описание способа 1.

Нам понадобиться два “буферных” тросика (либо веревки, капроноыей нити и т. п. главное, чтобы выдержало вес кабеля и несущего троса). Надежно крепим один конец троса к дому 1, второй конец троса крепим к нашему буферному тросику 1, и спускаем буферный тросик 1 вниз с дома 1 (рис.4). Затем переносим конец этого тросика к дому 2 (аккуратно огибаем деревья и другие высокие препятствия).

Итак, мы достигли дома 2. С дома 2 опускается конец тросика 2. Концы тросиков скрепляются и начинаем затягивать скрепленный тросик на дом 2. Тянем потянем, тянем потянем короче перетягиваем конец троса со смотанным кабелем на дом 2. Натягиваем трос но не как струну, пусть чуть-чуть провисает. Крепим трос на дому 2, прокладываем кабель, заземляем трос.

Рис. 4 Первый способ



Подробное описание способа 2.

С крыши дома 2 в сторону крыши дома 1 один их монтажников выстреливает из газового ружья дротиком с привязанной леской . Данный дротик должен быть подобран монтажником на крыше 1. После чего он привязывает леску к заготовленному кабелю, а монтажник на крыше 2 по сигналу готовности от монтажника на крыше 1 затягивает подготовленный кабель к себе (рис. 5)

Рис. 5 Второй способ



Для реализации второго способа можно использовать такую разновидность УЗК, как ружье для прокладки кабеля Laserline. Ружье снабжено лазерным прицелом. Катушкой лески длиной 465 метров. Дальность прицельного выстрела составляет 40м. Ружье снабжено газовыми баллонами с CO2 (Рис. 6)

Рис. 6 Ружье для прокладки кабеля LaserLine

См. также:



Подвесной самонесущий

Подвес волоконно-оптических кабелей по существующим опорам ЛЭП – наиболее распространенный способ строительства магистральных сетей ВОЛС. Этот способ не требует больших временных затрат и применения большого количества специализированной техники. При этом подвесные ВОЛС постоянно подвержены влиянию внешних факторов. Иногда аномальные природные явления приводят к обрывам кабеля, но чаще всего этого можно избежать, правильно подобрав кабель и арматуру.
Завод Инкаб производит 5 самонесущих конструкций для строительства подвесных ВОЛС. Все конструкции, кроме ОКСМ, являются диэлектрическими.

ДПТ – стандартный подвесной самонесущий кабель, усиленный арамидными нитями и двойной оболочкой. Аттестован к применению на объектах ОАО «ФСК ЕЭС России» и ОАО «Холдинг МРСК». Применяется для подвеса на ЛЭП от 35 кВ и выше. ДПТ — самый надежный из подвесных кабелей и обладает двойной прочностью на разрыв. Допустимая растягивающая нагрузка до 100 кН.
ДПТс – конструкция отличается от предыдущей применимыми упрочняющими нитями, в данном случае используются стеклонити – это снижает стоимость, но увеличивает габариты и вес конструкции. Применяется для подвеса на ЛЭП до 35 кВ. Допустимая растягивающая нагрузка до 15 кН.
ДОТа, ДОТс – легкий подвесной самонесующий кабель, промежуточная оболочка отсутствует. Эти конструкции – более экономичны, чем ДПТ и ДПТс. Отличаются также применением арамидных (ДОТа) или стеклонитей (ДОТс). Применяются для подвеса на ЛЭП до 35 кВ. Выпускаются с допустимой растягивающей нагрузкой от 1,5 до 10 кН. Конструкции на 3 кН рекомендованы МРСК для подвеса на ЛЭП до 10 кВ.
ОКСМ – единственная металлическая конструкция в данной категории. На стальной оптический модуль наложен один или несколько повивов стальных проволок. ОКСМ обладает наибольшей растягивающей нагрузкой (до 125 кН) и применяется при большом расстоянии между опорами (например, при переходах через реки или ущелья).

Кроме стандартной полиэтиленовой оболочки (П) подвесные кабели могут быть изготовлены в модификации нг(А)-HF, и Э.
нг(А)-HF — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, с низким дымовыделением, безгалогенного (Класс ПРГП1). Важно! Применение негорючей оболочки ограничено по МДРН, температуре монтажа (до -100С) и рекомендовано только на заходы в подстанции, здания и сооружения.
Э — оболочка из трекингостойкого материала, необходимо применять в случае воздействия на кабель электрического поля с потенциалом 12 — 25 кВ.

Самонесущие кабели – самая сложная группа кабелей в проектировании, так как на них постоянно воздействуют негативные факторы.
Если вам нужна профессиональная помощь в подборе кабеля с оптимальными характеристиками под технические требования проекта и всех комплектующих к нему, специалисты Инкаб.PRO проведут необходимые расчеты для вашего проекта.

Провод А 50

А 50 – провод алюминиевый неизолированный для воздушных линий электропередачи, с жилой сечением 50 миллиметров квадратных.

Технические характеристики провода А 50

Длительно допустимая температура эксплуатации алюминиевого неизолированного провода А 50 не должна превышать 90 градусов.
Наружный диаметр неизолированного провода А 50 равен 9 миллиметрам.
Расчетная масса провода алюминиевого атмосферного А 50 составляет 135 килограмм в километре.
Сопротивление провода А 50 постоянному току равно 0,5784 Ом на километр.
Разрывное усилие неизолированного провода А 50 составляет 8198 Ньютонов.
Фактическое сечение жилы провода А 50 равно 49,5 мм2.
Срок службы неизолированного алюминиевого провода А 50 не менее 45 лет.

Конструкция провода А 50

Жила состоит из 7 алюминиевых проволок диаметром 3 миллиметров, скрученных в 1 повив.

Применение провода А 50

Неизолированный алюминиевый атмосферный провод А 50 предназначен для передачи электрической энергии в воздушных электрических сетях, в атмосфере воздуха типов I и II при условии содержания в атмосфере сернистого газа не более 150 мг/м2 сут (1.5 мг/м3) на суше всех макроклиматических районов по ГОСТ 15150-69 исполнения УХЛ.

• Марка?

  Аббревиатура (маркировка), как правило каждая заглавная буква имеет значение свойства или конструкции.

  А
• Количество жил?

  Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з – заземление., голубой(синий) – ноль. белый, красный, черный – фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы – ноль, фаза, земля, при токах до 1КВ, при 10КВ – 3 фазы, 4 жилы – ноль и 3 фазы. 5 жил – ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.

  1
• Сечение жилы (мм/кв)?

  Сечение или площадь среза, измеряется в квадратных миллиметрах.
  От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.
  Чем больше сечение тем меньше сопротивление (Ом).
  На напряжение сечение жилы влияем в меньшей степени.

  50
• Материал жилы?

  Медь – первый по значимости материал жил, это обусловлено:
  1)Высокой электрической проводимостью.
  2)Достаточная механическая прочность.
  3)Удовлетворительная устойчивость к коррозии.
  Алюминий – второй по значимости материал жил по следующим причинам:
  1)Проводимость в 1.63 раза меньше чем у меди.
  2)Более низкая прочность.
  3)Легко окисляется, оксидная пленка имеет более высокое сопротивление.

  Алюминий
• Максимальный вес (кг/м)?

  Вес является расчетной величиной, реальные показатели могут отличаться.

  0.135
• Максимальный наружный диаметр (мм) 9
• Электрическое сопротивление жилы (ом/км) 0.5784
• Диапазон температур эксплуатации (°С) от -70 до +90
• Срок службы 45 лет
• Код ОКП 351 141
• Прочность при растяжении жилы (кН) 8,198
• Код товара А 50

Иск об обязании убрать электрический кабель, проходящий через земельный участок истца, удовлетворен правомерно, поскольку факт того, что ответчиком после проведения .

..

Апелляционное определение Новосибирского областного суда от 17.06.2014 по делу N 33-5177/2014

Судья Косарев Е.А.

Докладчик Зиновьева Е.Ю.

Судебная коллегия по гражданским делам Новосибирского областного суда в составе:

председательствующего Зиновьевой Е.Ю.,

судей Братчиковой Л.Г., Плужникова Н.П.,

при секретаре ТАС,

рассмотрела в открытом судебном заседании в г. Новосибирске 17 июня 2014 г. дело по апелляционной жалобе ответчика НСТ «Монтажник» на решение Первомайского районного суда г. Новосибирска от 20 марта 2014 г., которым суд удовлетворил исковые требования ВТГ к НСТ «Монтажник» об обязанности устранить нарушения права собственности.

Суд обязал НСТ «Монтажник» устранить нарушения права собственности ВТГ — перенести воздушную линию электропередачи, проходящую над земельным участком по <адрес>, в НСТ «Монтажник» в г. Новосибирске, в соответствии с требованиями нормативных документов.

Заслушав доклад судьи Новосибирского областного Зиновьевой Е. Ю., объяснения представителя СНТ «Монтажник» СТБ, поддержавшей доводы апелляционной жалобы, судебная коллегия

установила:

ВТГ обратилась в суд с иском к НСТ «Монтажник» об обязанности устранить нарушения права собственности.

В обоснование заявленных требований истец указала, что является собственником земельного участка площадью 674 кв. м, расположенного по адресу: <адрес>. Ее земельный участок и жилой дом находятся в границах земельного участка, отведенного НСТ «Монтажник».

Председатель НСТ «Монтажник», организовав проведение работ по замене электрических проводов, протянул электрический кабель по центру принадлежащего ей земельного участка.

Работы проведены таким образом, что электропровод соприкасается с крышей строения, принадлежащего истцу.

Данное строение крыто метало-черепицей, при эксплуатации электропроводки возможно замыкание, что приведет к возгоранию и уничтожению имущества.

Истец просила суд обязать ответчика НСТ «Монтажник» устранить нарушения ее прав, а именно: убрать электрический кабель, проходящий через участок, расположенный по адресу: <адрес>, обеспечив провод электрического кабеля вдоль границы ее земельного участка.

Судом постановлено вышеуказанное решение, с которым не согласен ответчик, в апелляционной жалобе просит отменить решение суда как незаконное, направить встречное исковое заявление НСТ в суд первой инстанции для рассмотрения по существу.

Апеллянт считает, что в решении суд неверно установил то обстоятельство, что над земельным участком и домом истца ответчик установил воздушную линию электропередач с самонесущими изолированными проводами.

На момент строительства дома линия уже существовала, истец возводила строение под проводами, ВТГ неоднократно указывали на это соседи, которых суд не посчитал нужным допросить в качестве свидетелей.

Как отмечает ответчик, истец оформила строение в собственность по «дачной амнистии» — без получения соответствующих разрешений и согласований.

По мнению представителя НСТ «Монтажник», если решение районного суда вступит в законную силу и будет исполнено, все товарищество останется без электричества и воды, так как денежных средств на перенос линии у НСТ нет.

По утверждению апеллянта, суд необоснованно отказал ответчику в приеме встречного иска, сославшись на ст. 138 ГПК РФ.

Проверив материалы дела, обсудив доводы апелляционной жалобы, судебная коллегия не находит оснований для отмены решения суда исходя из ее доводов.

В соответствии со ст. 56 ГПК РФ, содержание которой следует рассматривать в контексте с положениями ч. 3 ст. 123 Конституции РФ и ст. 12 ГПК РФ, закрепляющих принцип состязательности гражданского судопроизводства и принцип равноправия сторон, каждая сторона должна доказать те обстоятельства, на которые она ссылается как на основания своих требований и возражений, если иное не предусмотрено федеральным законом.

На основании пп. 4 п. 2 ст. 60 ЗК РФ, действия, нарушающие права на землю граждан и юридических лиц или создающие угрозу их нарушения, могут быть пресечены путем восстановления положения, существовавшего до нарушения права, и пресечения действий, нарушающих право или создающих угрозу его нарушения.

Согласно ст. 209 ГК РФ, собственнику принадлежат права владения, пользования и распоряжения своим имуществом. Собственник вправе по своему усмотрению совершать в отношении принадлежащего ему имущества любые действия, не противоречащие закону и иным правовым актам и не нарушающие права и охраняемые интересы других лиц.

В силу положений ст. 263 ГК РФ собственник земельного участка может возводить на нем здания и сооружения, осуществлять их перестройку или снос, разрешать строительство на своем участке другим лицам. Эти права осуществляются при условии соблюдения градостроительных и строительных норм и правил, а также требований о целевом назначении земельного участка (п. 2 ст. 260).

Статьей 304 ГК РФ предусмотрено, что собственник может требовать устранения всяких нарушений его права, хотя бы эти нарушения и не были соединены с лишением владения.

Согласно разъяснениям, данным в п. 45 Постановления Пленума Верховного Суда РФ и Пленума Высшего Арбитражного Суда РФ N 10/22 от 29 апреля 2010 г. «О некоторых вопросах, возникающих в судебной практике при разрешении споров, связанных с защитой права собственности и других вещных прав», в силу статей 304, 305 ГК РФ иск об устранении нарушений права, не связанных с лишением владения, подлежит удовлетворению в случае, если истец докажет, что он является собственником или лицом, владеющим имуществом по основанию, предусмотренному законом или договором, и что действиями ответчика, не связанными с лишением владения, нарушается его право собственности или законное владение. Такой иск подлежит удовлетворению и в том случае, когда истец докажет, что имеется реальная угроза нарушения его права собственности или законного владения со стороны ответчика.

Как установлено судом первой инстанции, ВТГ является собственником земельного участка, площадью 674 кв. м, расположенного по адресу: <адрес>, и жилого <адрес>, находящегося на нем.

Материалами дела подтверждается, что над земельным участком истца и ее домом НСТ «Монтажник» после проведения работ по установке новых опор для линии электропередачи установил воздушную линию электропередачи с самонесущими изолированными проводами, которая размещена по центру участка.

Проект устройства указанной линии электропередачи у ответчика отсутствует.

Ранее воздушные линии электропередачи на участке истца были расположены иначе, так как ВТГ на основании согласования с предыдущим председателем НСТ и представителем «Роспотребнадзора», за свой счет, установив дополнительные опоры, установила линию электропередачи по границе участка, перенеся ее с места расположения в центре участка, определенного при создании НСТ.

Согласно заключению судебной строительно-технической экспертизы, выполненному АНО Сибирский центр технической диагностики и экспертиз «Диасиб», участок воздушной линии электропередачи (ВЛИ), проходящей над домом ВТГ, выполнен с использованием самонесущих изолированных проводов (СИП). Реконструкция ВЛИ была проведена без проектной документации, и как следствие, расчет на остаточную прочность элементов ВЛИ не производился. ВЛИ после реконструкции не была принята должным образом.

При этом расстояние от провода до крыши здания составляет менее 2,5 метра, расположение провода (СИП) над строением, расположенным по адресу: <адрес>, НСТ «Монтажник», <адрес>, не соответствует требованиям НТД, а именно: не соответствует требованиям: п. 1.3.2 ТЭЭП-2003, п. 2.3.5 ПТЭЭП-2003, п. 2.4.57 ПУЭ.

Постанавливая решение по данному делу, суд первой инстанции, оценив представленные в материалы дела доказательства в соответствии с требованиями ст. 67 ГПК РФ, руководствуясь вышеизложенными положениями ГК РФ, пришел к правильному выводу о том, что со стороны ответчика в условиях обозначенных работ по замене электрических проводов воздушной линии электропередачи в товариществе были нарушены права истца, подлежащие судебной защите в порядке ст. 304 ГК РФ.

При этом суд обоснованно принял за основу указанное экспертное заключение, оснований сомневаться в правильности и объективности которого не имеется.

Разрешая заявленный спор, суд правомерно принял во внимание то обстоятельство, что состав гражданского правонарушения со стороны ответчика подтвержден надлежащими доказательствами и не опровергнут ответчиком. Воздушная линия электропередачи, проходящая над земельным участком ВТГ, не соответствует требованиям нормативных документов и устроена без проекта, нахождение воздушной линии электропередачи в месте ее расположения нарушает права истца, а потому заявленные ВТГ требования к ответчику подлежат удовлетворению.

Судебная коллегия соглашается с данными выводами суда первой инстанции, находит их правильными, основанными на правильном применении норм материального права.

Доводы апелляционной жалобы не содержат фактов, которые не были проверены и не учтены судом первой инстанции при рассмотрении дела и имели бы юридическое значение при вынесении судебного акта.

Как видно из материалов дела, изложенные в апелляционной жалобе основания отмены судебного решения были предметом судебного исследования и не нашли подтверждения, в связи с чем, отклоняются судом апелляционной ин станции как несостоятельные.

Ссылки апеллянта на отсутствие у НСТ денежных средств для переноса воздушной линия электропередачи на существо постановленного решения суда не влияют, а потому не могут быть приняты судебной коллегией как основания для отмены решения суда.

Судебная коллегия также полагает необоснованными доводы жалобы о неправомерности отказа суда в принятии встречного искового заявления о сносе дачного дома истца.

Суд принимает встречное исковое заявление в случаях, определенных ст. 138 ГПК РФ. При этом, отказ в принятии встречного иска не препятствует НСТ обратиться в суд с самостоятельным иском, и не является основанием для отмены решения по настоящему делу.

Таким образом, разрешая возникший спор, суд первой инстанции правильно определил юридически значимые обстоятельства, которым дал соответствующую правовую оценку, основанную на нормах материального права, в полной мере исследовал доказательства в соответствии со ст. 67 ГПК РФ, выводы суда не противоречат материалам дела, а потому решение суда является законным и обоснованным.

При указанных обстоятельствах, судебная коллегия не находит оснований, предусмотренных ст. 330 ГПК РФ, для отмены решения суда исходя из доводов апелляционной жалобы, направленных на иную оценку доказательств, оснований для которой суд апелляционной инстанции не усматривает.

На основании изложенного, руководствуясь ст. 328 — ст. 329 ГПК РФ, судебная коллегия

определила:

Решение Первомайского районного суда г. Новосибирска от 20 марта 2014 г. в пределах доводов апелляционной инстанции оставить без изменения, апелляционную жалобу ответчика НСТ «Монтажник» — без удовлетворения.

Воздушные провода – TransPowr® – General Cable®

Представляем TransPowr ^® с технологией E3X ^™ , – первый в коммунальной отрасли теплоотводящий проводник, оптимизирующий энергосистему за счет увеличения пропускной способности и контроля потерь, что в конечном итоге приводит к повышению устойчивости, надежности и отказоустойчивости за счет значительная экономия первых затрат и долгосрочная эксплуатационная экономия!

Хотите узнать больше? НАЖМИТЕ ЗДЕСЬ , чтобы получить дополнительную информацию или зарезервировать копию TransPowr with E3X Technology Brochure!

Независимо от того, требует ли ваш проект полностью алюминиевых, алюминиевых сплавов, армированных сталью или специализированных витых пар T-2 ^® , наша обширная линейка неизолированных воздушных распределительных проводов TransPowr ^® доступна в различных комбинациях алюминиевых и стальных скрученных жил. .Изготовленные и испытанные в соответствии со спецификациями ASTM или CSA, воздушные провода TransPowr, полностью пригодные для вторичной переработки, помогут вам обеспечить максимальную эффективность линии и долгосрочную надежность для существующих и будущих сетей распределения электроэнергии.

Ярким примером нашего стремления предоставить вам доступные и актуальные инновации, оптимизирующие вашу энергетическую инфраструктуру, являются наши проводники TransPowr T-2, в которых используются два стандартных круглых проводника, скрученных друг вокруг друга для эффективного сопротивления движению, вызываемому ветром.

Какими бы ни были ваши потребности в распределении, мы обеспечиваем инженерную и техническую поддержку, чтобы обеспечить наиболее экономичную и эффективную конструкцию воздушных проводов для вашего приложения и среды.

TransPowr ^® Распределительный провод без изоляции – ASTM Технические характеристики и другие воздушные провода (конструкции США)

TransPowr ^® Распределительный провод без изоляции – CSA или Спецификации ASTM и другие воздушные провода (канадский дизайн)

Крытый верхний провод – линейный провод Разные товары

Прочие распределительные проводники и кабели

Ссылки по теме

Щелкните здесь, чтобы просмотреть файлы PLS-CADD “WIRE” General Cable для неизолированных воздушных проводов.

Возобновляемые источники энергии

Подземные и подвесные питатели

При прокладке служебных входных кабелей в новых домах часто возникает вопрос о подземных и воздушных фидерах. Подземные подачи лучше, чем надземные? Короткий ответ: да, подземные сооружения предпочтительнее надземных, в основном из-за защиты фидеров, получаемых от заглубления, но подземное сервисное оборудование может быть намного дороже, чем аналогичные надземные фидеры, и в обоих случаях возникают серьезные проблемы с безопасностью.

Подземная служба

Кабели подземных коммуникаций подключаются к опоре энергокомпании и подводятся по трубе в землю. Затем они проходят горизонтально через просверленное отверстие в земле и попадают в заземленный трансформатор. Первичное соединение с трансформатором называется линейным соединением.

На вторичной стороне трансформатора есть служебные кабели, которые подключаются к домашнему электросчетчику и сервисной панели (распределительной коробке). Преимущество подземного питания заключается в отсутствии видимых проводов, что практически исключает возможность повреждения в результате штормов и других погодных явлений.Подземные кабели также выглядят намного чище, поскольку в вашем дворе или по аллее нет неприглядных столбов электропередач.

Накладное обслуживание

К воздушным линиям электропередач относятся столбы электропередач, по которым нанизываются фидерные провода от столба коммунальной компании к столбу электропередач у вашего дома. Оттуда фидерные кабели проходят над головой и подключаются к служебной мачте, которая проходит через вашу крышу или устанавливается сбоку от вашего дома. Поскольку фидерные кабели оголены и подвешены между опорой питания и вашим домом, они уязвимы для повреждения ветвями деревьев, обледенения и экстремальных погодных условий.

Стоимость подземных и подвесных фидеров

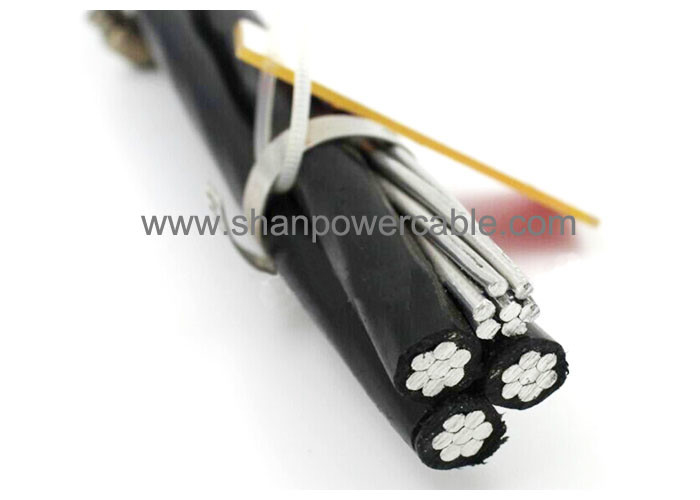

В воздушных линиях используется тройной алюминиевый провод, который намного дешевле и требует меньше времени для установки, чем подземная проводка, которая может стоить около 1,50 доллара за фут только для материалов.

В более крупном масштабе коммунальные предприятия сообщают, что установка подземных линий электропередачи часто обходится в пять раз дороже, чем воздушные. Компромисс с точки зрения затрат и других воздействий возникает, когда суровые погодные явления наносят значительный ущерб воздушным системам электроснабжения, требуя дорогостоящего ремонта и экономических трудностей из-за длительных отключений электроэнергии.

Коэффициенты безопасности подземных и подвесных питателей

При работе с воздушными линиями вы должны следить за тем, чтобы высокие грузовики, сельскохозяйственные орудия, шнеки и другое высокое оборудование не запутались в них. Используя подземные кормушки, вы должны быть осторожны, когда копаете. Копаться в подземных кормушках – ожидающая катастрофа!

Прежде чем копать где-нибудь во дворе, вам следует позвонить по телефону 8-1-1, горячей линии «Позвоните, прежде чем копать». Служба соединит вас с местным оператором, который свяжется с коммунальными предприятиями, имеющими линии в вашем районе. Компании отметят ваши очереди в течение нескольких дней и, как правило, бесплатно для вас.

Переключение с верхнего на подземный питатель

Когда коммунальное предприятие переключается с наземного на подземное обслуживание, оно обычно выкапывает яму во дворе дома в месте расположения трансформаторной базы, рядом с опорой электросети. Затем он копает еще один возле дома. Затем он устанавливает служебные кабели с помощью бурового станка, который сверлит под землей из одного места в другое, не затрагивая землю наверху.

Сверлильный станок просверливает землю и управляется удаленным устройством, которое рабочий перемещает по заданной траектории от отверстия к отверстию. Когда сверло добирается до места назначения, вместо бурового долота устанавливается наконечник, затем через отверстие протягивается кабель и выполняются окончательные соединения.

Типы проводов, используемых в воздушных линиях электропередачи

Типы проводов, применяемых в воздушных линиях электропередачи

Размещено в h в изоляторах к

Типы проводов, используемых в воздушных линиях электропередачи

Автор: Киран Давэр Киран – приглашенный автор Центра знаний Peak Demand и редактор журнала Electrical Easy, который можно найти на сайте electricaleasy. com.
Проводник – один из важнейших компонентов воздушных линий. Выбор подходящего типа проводника для воздушных линий так же важен, как и выбор экономичного размера проводника и экономичного напряжения передачи. Хороший проводник должен иметь следующие свойства:

• высокая электропроводность
• высокая прочность на разрыв, выдерживающая механические нагрузки
• относительно более низкая стоимость без ущерба для многих других свойств
• меньший вес на единицу объема

Материалы проводников

Раньше медь была предпочтительным материалом для воздушных проводов, но алюминий заменил медь из-за гораздо более низкой стоимости и меньшего веса алюминиевого проводника по сравнению с медным проводом того же сопротивления.Ниже приведены материалов, которые являются хорошими проводниками .

• Медь: Медь имеет высокую проводимость и большую прочность на разрыв. Итак, медь в жестко вытянутом многожильном виде – отличный вариант для ВЛ. Медь имеет высокую плотность тока, что означает большую пропускную способность по току на единицу площади поперечного сечения. Поэтому медные проводники имеют относительно меньшую площадь поперечного сечения. Кроме того, медь долговечна и имеет высокую стоимость лома. Однако из-за более высокой стоимости и недоступности медь редко используется для воздушных линий электропередачи.
• Алюминий: Алюминий имеет около 60% проводимости меди; это означает, что при одинаковом сопротивлении диаметр алюминиевого проводника примерно в 1,26 раза больше, чем у медного проводника. Однако вес алюминиевого проводника составляет почти половину веса эквивалентного медного проводника. Кроме того, прочность алюминия на разрыв меньше, чем у меди. Учитывая совокупные факторы стоимости, проводимости, прочности на разрыв, веса и т. Д., Алюминий имеет преимущество перед медью. Поэтому алюминий широко используется для изготовления воздушных проводов.
• Кадмий-медь: Сплавы кадмий-медь содержат приблизительно от 98 до 99% меди и до 1,5% кадмия. Добавление примерно 1% кадмия к меди увеличивает предел прочности на разрыв до 50%, а проводимость снижается только примерно на 15%. Следовательно, кадмиево-медные проводники могут быть полезны для исключительно длинных пролетов. Однако из-за высокой стоимости кадмия такие проводники во многих случаях могут быть неэкономичными.
• Другие материалы: Есть много других металлов и сплавов, которые проводят электричество.Серебро более проводимо, чем медь, но из-за его высокой стоимости в большинстве случаев оно непрактично. В качестве проводника также может использоваться оцинкованная сталь. Хотя сталь имеет очень высокий предел прочности на разрыв, стальные проводники не подходят для эффективной передачи энергии из-за плохой проводимости и высокого сопротивления стали. Высокопрочные сплавы, такие как фосфорно-бронзовая бронза, также могут иногда использоваться в экстремальных условиях.

Типы проводников

Как уже упоминалось выше, алюминиевые проводники имеют преимущество перед медными проводниками с учетом совокупных факторов стоимости, проводимости, прочности на разрыв, веса и т. Д.Алюминиевые проводники полностью заменили медные проводники в воздушных линиях электропередачи из-за их более низкой стоимости и меньшего веса. Хотя алюминиевый проводник имеет больший диаметр, чем медный проводник с таким же сопротивлением, это является преимуществом, если принять во внимание «коронный разряд». Корона значительно уменьшается с увеличением диаметра проводника. Ниже приведены четыре общих типа воздушных проводов , которые используются для воздушной передачи и распределения для передачи выработанной энергии от генерирующих станций конечным пользователям.Как правило, все типы проводников имеют многопроволочную форму для увеличения гибкости. Сплошные проволоки, за исключением очень малой площади поперечного сечения, очень трудны в обращении, а также они имеют тенденцию кристаллизоваться в точке опоры из-за раскачивания на ветру.

1. AAC: полностью алюминиевый провод
2. AAAC: провод из алюминиевого сплава
3. ACSR: алюминиевый проводник, армированный сталью
4. ACAR: алюминиевый проводник, армированный сплавом

AAC: полностью алюминиевый провод

Этот тип иногда также называют ASC (алюминиевый многожильный проводник) .Он состоит из жил, изготовленных из алюминия класса EC или электрического проводника. Проводник AAC имеет проводимость около 61% IACS (Международный стандарт отожженной меди). Несмотря на хорошую проводимость, из-за своей относительно низкой прочности, AAC имеет ограниченное использование в линиях электропередачи и сельских распределительных линиях. Тем не менее, AAC можно увидеть в городских районах для распространения, где пролеты обычно короткие, но требуется более высокая проводимость.

AAAC: провод из алюминиевого сплава

Эти проводники изготовлены из алюминиевого сплава 6201, который представляет собой высокопрочный сплав алюминия-магния-кремния. Этот проводник из сплава обеспечивает хорошую электропроводность (около 52,5% IACS) с лучшей механической прочностью. Из-за меньшего веса AAAC по сравнению с ACSR, имеющей равную силу и ток, AAAC может использоваться для целей распространения. Однако обычно он не является предпочтительным для передачи. Кроме того, проводники типа AAAC могут использоваться в прибрежных районах из-за их превосходной коррозионной стойкости.

ACSR: алюминиевый проводник, армированный сталью

ACSR состоит из сплошного или многожильного стального сердечника с одним или несколькими слоями алюминиевых проволок высокой чистоты (алюминий 1350), намотанных по спирали.Сердечник проволоки может быть из оцинкованной (гальванизированной) стали или из стали с алюминиевым (алюминированным) покрытием. Покрытия цинкования или алюминирования тонкие и применяются для защиты стали от коррозии. Центральный стальной сердечник обеспечивает дополнительную механическую прочность и, следовательно, прогиб значительно меньше, чем у всех других алюминиевых проводников. Проводники ACSR доступны в широком диапазоне содержания стали – от 6% до 40%. ACSR с более высоким содержанием стали выбирается там, где требуется более высокая механическая прочность, например, при переходе через реки.Проводники ASCR очень широко используются для всех целей передачи и распределения.

ACAR: алюминиевый проводник, армированный сплавом

Проводник

ACAR формируется путем наматывания жил из высокочистого алюминия (алюминий 1350) на сердечник из высокопрочного алюминиево-магниево-кремниевого сплава (алюминиевый сплав 6201). ACAR имеет лучшие электрические, а также механические свойства, чем аналогичные проводники ACSR. Проводники ACAR могут использоваться как в воздушных линиях передачи, так и в распределительных линиях.

Сопутствующие товары

Кабели для подземных электропередач: основы

Использование подземных кабелей для передачи энергии восходит к столетиям. Однако использование этих кабелей остается относительно низким в различных регионах мира. Основная идея использования подземных кабелей заключается в том, что электрическая энергия может передаваться двумя основными способами: с использованием воздушных электрических кабелей или подземных.

Поскольку ожидается, что популярность использования подземных электропередач будет продолжать расти, вам важно понимать, что такое кабели подземных электропередач, их характер и использование.

Преимущества подземных кабелей

Прокладка кабелей определенных типов под землей для передачи электроэнергии дает несколько преимуществ.

Ниже приводится краткое описание этих преимуществ.

1. По сравнению с воздушными кабелями подземные кабели намного безопаснее. Это связано с тем, что подземные электрические кабели не подвержены множеству опасностей, которым подвергаются электрические кабели.
2. Ремонт подземных кабелей с течением времени дешевле, чем воздушных. На практике стоимость прокладки подземных кабелей намного превышает затраты на прокладку воздушных. Но после того, как подземные кабели будут проложены, маловероятно, что их придется время от времени ремонтировать, как в случае с воздушными электрическими кабелями.
3. Подземная передача электроэнергии связана с надежностью. Это связано с тем, что случаи постоянного перебоя в подаче электроэнергии в результате штормов или неисправностей, связанных с воздушными линиями электропередачи, не являются обычным явлением, когда линии электропередачи проложены под землей.

Использование подземных кабелей

Есть несколько вопросов, которые обычно принимаются во внимание при использовании подземных кабелей.

1. Первый – это способ прокладки кабелей под землей.На практике используются три основных метода: прокладка кабелей в армированных бетоном желобах, прямое заглубление кабелей и размещение их в подземных туннелях. Выбор любого из этих методов обычно основывается на географических особенностях местности, в которой предполагается выполнить заземление.
2. Вторая проблема связана с фактическим типом кабелей, которые используются в процессе. Существуют различные типы кабелей, которые можно прокладывать под землей и использовать для передачи электроэнергии.Важно отметить, что выбор кабелей во многом определяется типом проводимой установки. Например, пластиковые кабели, также известные как XLPE, и кабели с жидкостной изоляцией используются, когда только небольшая часть линии передачи должна быть проложена под землей. С другой стороны, кабели HVDC считаются подземными кабелями для тяжелых условий эксплуатации и используются для магистральных линий электропередачи.

Расходы на техническое обслуживание

Следующие факторы определяют общие затраты, которые могут возникнуть в процессе обслуживания подземных кабелей электропередачи.

• Обнаружить неисправность в подземной линии электропередачи и решить проблему практически сложно. Следовательно, потребность в более совершенных методах обнаружения и устранения неисправностей в подземных кабелях увеличивает общие затраты на содержание подземных линий электропередачи.
• Также сложно модернизировать подземный кабель. Независимо от конкретных типов используемых кабелей и систем, модернизация подземных линий просто означает установку новых линий электропитания.Следовательно, этот фактор вносит свой вклад в общие затраты, понесенные в процессе обслуживания подземных кабелей.

Ремонт кабеля

В общем, подземные электрические кабели вряд ли нуждаются в регулярном ремонте, как воздушные. Основная причина этого проста: подземные кабели обычно хорошо изолированы от погодных условий. А поскольку неисправности в линиях электропередачи обычно являются результатом воздействия погодных условий, подземные кабели, которые изолированы от этих воздействий, почти не имеют повреждений.Однако со временем изоляция изнашивается, и возникает необходимость в ремонте линий.

Здесь, в D&F Liquidators, мы предлагаем экономичное и разумное решение для обслуживания ключевых элементов воздушных кабелей для передачи электроэнергии высокого напряжения. Мы также считаем, что при использовании соответствующей технологии можно успешно использовать подземные кабели электропередачи.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Электроснабжение отдельно стоящего дома

Часть 1

Рисунок 1 – Не прокладывайте воздушные провода над плавательными бассейнами

2. Воздушная служба электроснабжения

Бывают случаи, когда прокладка кабеля или кабелепровода под землей нецелесообразна. Наиболее распространенная из этих ситуаций связана с препятствиями, такими как подъездные пути или внутренние дворики.

Дополнительная информация о растачивании под проездами и тротуарами

Если электрические требования для вашего флигеля должны быть стационарными, то может потребоваться установка верхнего электропитания.

Воздушный кабель не должен находиться рядом с входящей домашней сетью. Сохраняйте расстояние не менее 6 футов.

Не прокладывайте кабели над бассейнами, спа, гидромассажными ваннами или другими водными объектами, как показано на Рисунке 1.В каждой юрисдикции есть особые правила в отношении горизонтального расстояния, которое необходимо соблюдать для воздушных проводов, пересекающих бассейн или другие водные объекты. Проконсультируйтесь с вашим местным строительным отделом.

Надлежащий метод – это проложить водовод по внешней стороне стены вашего дома и флигеля, чтобы достичь уровня примерно 13 футов от уровня земли в самой нижней точке. Тринадцать футов – разумный зазор для любого транспортного средства, которое может двигаться под кабелем. Также он позволяет довольно удобно перемещать приставную лестницу.

Однако установка кабелепровода на уровне 13 футов может потребовать некоторых столярных работ и навыков кровли, если у вас есть накануне, выступающей из вашего дома в области, где вы хотите проложить кабель.

В этой статье я предполагаю, что у вас есть навыки, необходимые для того, чтобы при необходимости проложить кабелепровод и другое предлагаемое монтажное оборудование через крышу.

Самая распространенная ошибка, которую совершают домовладельцы при прокладке воздушных линий от одного здания до другого, – это позволить кабелю выдерживать собственный вес.Электрический кабель не рассчитан на то, чтобы выдерживать собственный вес, и поэтому для него требуется механическая опора.

Чтобы выдержать вес электрического кабеля или провода, необходимо проложить растяжку от одного здания к другому. Растяжку следует удерживать на месте с помощью стяжных муфт и изоляторов, как показано на Рисунке 2. При затягивании растяжки помните, что проволока расширяется при нагревании и сжимается на холоде. Если на улице жарко, и вы затягиваете растяжку, она порвет фитинги, когда остынет, позвольте немного провисать.

Растяжка не должна подключаться к жесткой металлической мачте, по которой электрический кабель или провод идет к дому или пристройке. Это должно быть связано с его собственной поддержкой.

Вы можете обернуть электрический кабель или провод вокруг растяжки, один виток через каждые 12–18 дюймов, или вы можете прикрепить электрический провод к растяжке с помощью стяжек примерно через каждые 12 дюймов. Оставьте кабель немного провисшим, чтобы он мог сжиматься в холодную погоду.

Рисунок 2 – Присоединение стяжной муфты, изолятора и проводов к электрическому стояку или мачте

Мачта должна быть из жесткого кабелепровода, а не из ПВХ или другого пластика. К верхней части должна быть прикреплена устойчивая к погодным условиям рабочая входная мачта, которая предотвращает попадание дождя, снега и мокрого снега в трубопровод и, в конечном итоге, на электрические панели.

В Таблице 1 представлен выбор деталей, необходимых для установки воздушных линий электропередачи.

воздушных проводов: благо или упадок для местных жителей?

Продолжительные отключения электричества, происходящие в Тибе, Япония, из-за тайфуна Факсаи, возобновили давнюю дискуссию: следует ли закопать под землю опоры и электрические провода в Японии.

Свернутые опоры электросети могут не только нанести ущерб окружающим домам, но и вывести из строя электричество – проблема, которая в последнее время является главной в Японии. На пресс-конференции новый министр земельных ресурсов Японии сказал репортерам, что он хочет обострить проблему заглубления под землей всех опор и электрических проводов Японии.

По данным этого правительственного министерства, Япония значительно отстает от других крупных городов на Востоке и Западе, когда речь идет о подземных опорах. В Токио только 8% опор находятся под землей. В Осаке эта цифра составляет 6%. Сравните это со средними двузначными числами таких городов, как Джакарта и Сеул. Гонконг, Лондон и Париж похоронили 100% своих полюсов.

Процент подземных опор инженерных сетей по странам. Снизу вверх: Осака, Токио, Джакарта, Сеул, Сингапур, Тайвань, Гонконг, Лондон / Париж (источник)

Многие проблемы помешали Японии провести под землей свои линии электропередач. Во-первых, в стране, подверженной землетрясениям, было проще ремонтировать линии, если они находятся над землей.Также существует очень сложная структура собственности и процесс утверждения, который должен проходить через местные юрисдикции, а также через любое юридическое лицо, которое использует полюса. Кроме того, подземные работы связаны с высокими затратами.

Но одним неожиданным препятствием была общественная поддержка. Оказывается, граждане Японии на них просто не обращают внимания. На самом деле некоторым они даже нравятся. Несколько лет назад группа сторонников подполья организовала кампанию, чтобы заручиться поддержкой. В качестве основного изображения они взяли культовый рисунок укиё-э Кацусики Хокусая «Прекрасный ветер, ясное утро» (также известный как Красная Фудзи) и добавили столбы и линии электропередач, чтобы показать, насколько они уродливы.

После выпуска кампания имела противоположный эффект. По сути, общественный резонанс звучал так: «Это выглядит великолепно» или «Что в этом плохого?»

Линии электропередач настолько укоренились в пейзаже Японии, что стали главной темой для многих художников. Фотограф Ёсинори Мизутани снимает птиц кавау, сидящих на электрических проводах в Токио:

В какой-то момент своей карьеры художник Эйдзи Суми рисовал исключительно опоры и линии электропередач, чтобы показать, насколько они красивы:

В западном пригороде Токио, Хатиодзи, есть место, куда стекаются фотографы, чтобы запечатлеть, пожалуй, самый густонаселенный район воздушных линий в Японии:

Чтобы построить какую-либо обширную подземную энергетическую сеть, Японии потребуется много времени, денег и общественной поддержки. И ясно, что линии электропередач занимают особое место в сердце общества. Их удаление означало бы даже больше, чем просто изменение городского и пригородного ландшафта Японии.

Покупка, продажа или проживание рядом с воздушной линией

Вы покупаете, продаете или живете в доме рядом с воздушной линией и вам нужно знать об электрических и магнитных полях?

Если ответ на этот вопрос утвердительный, велика вероятность, что вам нужно быстро узнать об ЭМП.Информация на этой странице может быть вам полезна.

Мы надеемся, что эта страница ответит на все ваши вопросы, но если вы обнаружите, что вам нужна дополнительная информация о EMF, вы можете обсудить свои конкретные вопросы с профессиональным консультантом по EMF, связавшись с горячей линией EMF. Вам также может быть полезен наш буклет EMF The Facts.

Эта страница о ВЛ – см. Параллельную страницу о проживании возле подстанции

ЭМП повсюду вокруг нас

Электрические и магнитные поля образуются везде, где используется электричество – они постоянно окружают нас в современной жизни. Воздушные линии электропередач, а именно провода, а не опоры, на которых они держатся, являются источником, но они являются только одним источником.

Подробнее о том, откуда берется экспозиция

Электрические поля создаются напряжением, а магнитные поля – током. Что касается опасений, то они в основном касаются магнитных полей.

подробнее по физике полей

Большинство людей подвергаются наибольшему воздействию ЭМП от распределительных проводов на улице и от электропроводки в домах.Мы также получаем кратковременное воздействие более сильного поля, когда приближаемся к электрическим приборам. Вне дома мы можем испытывать ЭМП в школах, на фабриках, офисах, при использовании электрифицированного транспорта и когда мы ходим по магазинам.

подробнее об источниках поля

Среди населения в целом не так много людей живут вблизи (скажем, в пределах 100 м) от высоковольтной линии электропередачи. Но для тех, кто это делает, это также будет значительным источником воздействия.

Уровни поля в числах

Мы измеряем магнитные поля в единицах, называемых микротеслами (мкТл).

В домах, расположенных рядом с линиями электропередач, магнитное поле в общем объеме дома может находиться в диапазоне от 0,01 мкТл до 0,2 мкТл. Обычно это происходит от проводки вдоль улицы, по которой в дом подается электричество.

больше на полевых уровнях в типовых домах

Вблизи бытовых электроприборов магнитное поле может составлять десятки и даже сотни мкТл. Но это только очень близко к ним, поле обычно опускается на первый метр или около того или даже меньше, и мы обычно не проводим длительные периоды времени так близко к ним.

подробнее о полях от бытовой техники

Непосредственно под высоковольтной воздушной линией среднее поле будет около 5 мкТл. Теоретически она может достигать сотни, но на практике вы практически никогда не встретите больше 20 мкТл. Поле обычно падает до 0,01–0,2 мкТл, которое можно найти в обычных домах на расстоянии около 100 м.

еще на полях от ВЛ

Почему люди обеспокоены?

За последние 40 лет высказывались предположения, что магнитные поля на уровне, создаваемом воздушными линиями электропередачи, могут вызывать заболевания, в первую очередь детский лейкоз.

Подробнее об этих предложениях

Доказательства этого исходят из эпидемиологических исследований (изучение статистики болезней), которые обнаружили статистическую связь – очевидное двукратное увеличение заболеваемости лейкемией, примерно с 1 из 24 000 в год до 1 из 12 000 в год. для детей с верхним половиной процента экспозиции.

Но чтобы противостоять этому, мыши и крысы, похоже, не заболевают, когда мы подвергаем их воздействию в лаборатории, и это довольно веское свидетельство против.Так что в целом наука сомнительна.

больше о научных доказательствах

Доказательства достаточно сильные, чтобы Всемирная организация здравоохранения классифицировала магнитные поля как «возможно канцерогенные». Но это довольно слабая классификация. Поскольку эти исследования показывают только статистические ассоциации и не демонстрируют причинно-следственную связь, и поскольку лабораторные данные (биологические и теоретические науки) противоречат, риск не установлен, он остается только возможностью.

подробнее о том, что сказали экспертные органы

Ahlbom, UKCCS и Draper – некоторые из ключевых исследований

Это некоторые из ключевых конкретных исследований магнитных полей и детской лейкемии, о которых вы, возможно, слышали.

Исследование «Ahlbom» (2000) было важным объединенным анализом – в нем были объединены результаты ряда отдельных исследований из разных стран. Это действительно подтвердило идею, что существует статистическая связь с полями выше 0.4 мкТл. С тех пор были проведены и другие объединенные анализы, которые в основном подтвердили этот вывод.

UKCCS (1999) было одним из тех индивидуальных исследований, проведенных в Великобритании. Сам по себе он не обнаружил особой связи, но внес свой вклад в общий вывод.

«Draper» или «CCRG» (разные статьи 2005-2014) – это немного другое исследование – оно посвящено высоковольтным линиям электропередач. Он обнаружил связь – но такую, которая простиралась слишком далеко от линий, чтобы ее можно было отнести к магнитным полям, и которая уменьшалась за десятилетия с 1960-х годов до настоящего времени.Это говорит о том, что что бы ни происходило, это может быть не магнитное поле. И похоже, что за последние пару десятилетий не было никакой связи.

больше об этих исследованиях

О каких уровнях поля идет речь?

Статистические ассоциации эпидемиологических исследований, кажется, обнаруживаются на полях выше 0,4 микротесла. (Иногда вместо этого говорят о 0,2 микротесла.)

К скольким домам в Великобритании это относится?

В подавляющем большинстве домов в Великобритании поля меньше этих значений.Около 1,5% домов в Великобритании имеют средние поля более 0,2 мкТл и около 0,4% более 0,4 мкТл. Этот процент домов с более высокими полями на самом деле меньше, чем во многих других странах.

Лишь около половины домов в Великобритании с полями выше 0,4 мкТл получают такое воздействие от высоковольтных линий электропередачи – в остальных случаях поле, вероятно, исходит от системы распределения или домашней электропроводки. Но если вы действительно живете достаточно близко к воздушной линии, это даст вам более высокую степень воздействия.

подробнее по этим номерам

Политика EMF в Великобритании

Правительство Великобритании на национальном уровне установило руководящие принципы воздействия электромагнитных полей, и электроэнергетическая система им соответствует.Пределы предназначены для предотвращения всех установленных воздействий полей на тело.

Подробнее о политике и ограничениях воздействия в Великобритании

Политика и лимиты воздействия в конечном итоге устанавливаются Правительством.

подробнее о политике в Великобритании

Ограничения, которым мы следуем в Великобритании, устанавливаются международной организацией ICNIRP, они такие же, как и ограничения, установленные ЕС и используемые во многих других странах мира.

подробнее об этих лимитах

Нормы воздействия на людей выражаются в вольтах на метр (В / м) для электрических полей и микротесласов (мкТл) для магнитных полей.Мы гарантируем, что все линии электропередач соответствуют этим значениям даже непосредственно под ними – нет необходимости в дополнительном «безопасном расстоянии» между объектом и воздушной линией для достижения соответствия, и нет ограничений на то, насколько близко объект может находиться к линия электропередачи.

Пределы воздействия в цифрах

Пределы воздействия имеют «контрольные уровни» и «основные ограничения».

Часто достаточно просто взглянуть на «контрольные уровни»:

• Электрические поля: 5 кВ / м
• Магнитные поля: 100 мкТл

Но фактические ограничения даны «базовыми ограничениями», которые немного выше:

• Электрические поля 9 кВ / м
• Магнитные поля: 360 мкТл

Они применяются в тех областях, где люди проводят значительные периоды времени.

подробнее по номерам

Какая воздушная линия рядом со мной и как близко «рядом»?

Воздушные линии – от линий низкого напряжения (мы называем их «распределительные линии») на деревянных опорах до линий высокого напряжения («линии электропередачи») на решетчатых стальных опорах.

Определите, какая у вас ВЛ по этим фотографиям:

(или см. Наше более подробное иллюстрированное руководство)

Система передачи высокого напряжения – 400 или 275 кВ – большие решетчатые опоры

Нижнее напряжение – 132 кВ – опоры решетчатые среднего размера

Распределение – 11 или 33 кВ – деревянные опоры или иногда небольшие решетчатые опоры

Конечная разводка по домам – 400 В – деревянные столбы – не путать с телефонными столбами!

еще по разным ВЛ

Расстояния

Если вы живете рядом с линией раздачи (деревянные столбы или небольшие опоры): они никогда не дают полей 0.4 мкТл или, возможно, сразу под ними – почти наверняка вы не получите эти экспозиции ни на одной из этих линий.

С другой стороны, если вы живете рядом с воздушной линией электропередачи (большими опорами): в среднем она будет поднимать поле в пределах ста метров или около того, и может производить 0,4 мкТл в пределах шестидесяти метров.

Между ними: если вы живете рядом с линией среднего напряжения (скажем, 132 кВ на опорах средней решетки), расстояния будут сокращены – возможно, на 0.4 мкТл в пределах нескольких десятков метров.

подробнее об этих расстояниях

Это безопасно?

Все воздушные линии соответствуют пределам воздействия, и помните, что эти пределы воздействия устанавливаются независимыми международными экспертами, а не нами в электроэнергетике – мы просто следим за тем, чтобы все наши линии соответствовали им.

А как насчет воздействия ниже пределов?

Имеются некоторые свидетельства возможного риска детской лейкемии ниже этих пределов воздействия на уровнях, близких к некоторым воздушным линиям электропередачи.Это всего лишь возможность – мы, вероятно, сказали бы, что масса доказательств свидетельствует против воздействия на здоровье – и это не считается достаточно убедительным доказательством, чтобы ограничить такое воздействие. Каждый человек и семья сами решают, как вы относитесь к этому на основании имеющихся данных.

Признавая, что существует такая возможность, Великобритания также приняла политику дополнительных мер предосторожности для воздушных линий сверх пределов воздействия – аспект конструкции линии, называемый «оптимальная фазировка» – и это снижает магнитное поле ниже уровня иначе было бы.

Купля-продажа дома

Ближайшая воздушная линия будет одним из многих факторов, которые вы захотите принять во внимание при выборе дома, как и любые близлежащие автомобильные или железные дороги, промышленность или что-либо еще в этом районе. Некоторых это может оттолкнуть, но есть свидетельства того, что дома возле воздушных линий все еще продаются.

Отчеты обследований, ипотека и т. Д.

Инспектор может указать на наличие линии в отчете об обследовании и может даже указать на возможные последствия для здоровья.Но им не следует рекомендовать отказываться от ипотеки, и хотя ипотечные кредиторы всегда имеют право проводить индивидуальную оценку, а некоторые ипотечные кредиторы могут выбирать специализацию на разных сегментах рынка, не существует широко распространенной общей политики в отношении ипотеки на дома рядом с линиями.
