LM335Z-NOPB за 101.76 ₽ в наличии производства TEXAS INSTRUMENTS
Купить Датчик температуры диодный LM335Z-NOPB производителя TEXAS INSTRUMENTS можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).
Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на датчик температуры диодный -40-100°c to92 LM335Z-NOPB выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или sale[email protected]
- Более подробная информация находится в разделе Оплата.
Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика.
Данный товар так же поставляются с различных складов Европы, Китая и США. Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.
- Более подробная информация находится в разделе Доставка.
Гарантия предоставляется непосредственно заводом-изготовителем TEXAS INSTRUMENTS . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.
- Более подробная информация находится в разделах Гарантия и Условия Гарантийных Обязательств.
Преобразователи температуры практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.
Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.
Внимание!
- Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
- Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
- Точную спецификацию смотрите во вкладке “Характеристики” .
- При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя TEXAS INSTRUMENTS
- Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.
Характеристики
Производитель
TEXAS INSTRUMENTS
Корпус
Вид упаковки
россыпью
Монтаж
Напряжение питания
2,92…3,04В
Тип микросхемы
датчик температуры
Диапазон измерения температуры
-40…100°C
Точность измерения температуры
Вид датчика температуры
диодный
ДОСТАВКА ПО РОССИИ
Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.
- Полный перечень городов, в которые осуществляется доставка, смотрите ниже.
ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА
Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.
- Казахстан
- Армения
- Беларусь
- Киргизия
Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.
В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.
В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.
Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.
ОФИСЫ ВЫДАЧИ ТОВАРА:
Доставка до ТК осуществляется бесплатно
CКЛАДЫ
датчик температуры; диодный; -40÷100°C; TO92; THT; 2,92÷3,04В производства TEXAS INSTRUMENTS LM335Z/NOPB
Производитель
TEXAS INSTRUMENTS
Монтаж
THT
Корпус
TO92
Напряжение питания
2,92.
..3,04ВВид датчика температуры
диодный
Вид упаковки
россыпью
Тип микросхемы
датчик температуры
Диапазон измерения температуры
-40.
..100°CТочность измерения температуры
±2°C
Вес
0.243g
..3,04В
..100°CБесплатная доставка
заказов от 5000 ₽
Доставим прямо в руки или в ближайший пункт выдачи
Однодневный семинар по компьютерному интерфейсу – Как создать демона
Однодневный семинар по компьютерному интерфейсу – Как создать демона Датчик температуры LM335 — это простой в использовании, экономичный датчик с достойной точностью.
(около +/- 3 градуса по Цельсию). Датчик по сути представляет собой стабилитрон, обратный
напряжение пробоя пропорционально абсолютной температуре.Поскольку датчик представляет собой стабилитрон, для использования устройства необходимо установить ток смещения. В спецификации указано, что диод должен иметь смещение от 400 мкА до 5 мА; мы сместим его на 2 мА. Важно отметить, что самонагревание может быть существенным фактором, поэтому я не выбор более высокого тока смещения. Схема смещения выглядит следующим образом:
Выходное напряжение датчика температуры связано с абсолютной температурой следующим образом.
уравнение: Vout = VoutT0 * T / T0, где T0 — известная эталонная температура, где VoutT0
был измерен. Номинальное значение VoutT0 равно T0 * 10 мВ/К. Так, при 25 С VoutT0 равно
номинально 298 К * 10 мВ/К = 2,98 В (чтобы быть действительно точным, нам понадобится эталонная температура
и вольтметр, но номинальные значения подходят для наших целей). Так упало напряжение
между +5 и диодом 5В – 2,98В = 2,02В.
Чтобы получить ток смещения 2 мА, нам нужен резистор 1 кОм для R1.
Распиновка датчика представлена ниже:
Обратите внимание, что контакт adj не подключен. Вывод adj используется для более точной настройки диода.
Вот шаги, которые необходимо предпринять для сборки датчика температуры:
1. Обрежьте провода датчика температуры примерно до 5 мм.
2. Обрежьте выводы резистора 1K примерно до 2,5 мм.
3. Третьей рукой и хорошим чистым паяльником залудить выводы датчика и резистора.
4. Подсоедините один конец резистора 1K к контакту «+» датчика температуры.
5. Отрежьте отрезок трехжильного кабеля (например, ленточного кабеля). Я бы предложил длину в по крайней мере два или три фута, учитывая, как вы хотели бы разместить датчик в произвольном месте в вашей комнате. Я бы предложил максимальную длину пятнадцать футов.
6. Разделите и зачистите один конец ленточного кабеля и залудите провода.
7. Припаяйте два проводника ленточного кабеля к свободному концу резистора и выводу «-» резистора.
датчик температуры.
8. Теперь самое сложное. Припаяйте оставшуюся жилу ленточного кабеля к месту соединения резистора 1K и «+» датчика температуры. Вы хотите убедиться, что проводник как раз такой длины, чтобы “упасть” на место, потому что, если вам придется согнуть его, натяжение кабеля сильно затруднит пайку.
9. Заклейте открытые провода горячим клеем. Убедитесь, что клей не попал на датчик; ты хотите оставить как можно большую часть сенсора открытой. Слишком много клея может помешать время отклика датчика.
10. Подключите Vout к одному из аналоговых входов HC11.
11. Готово!
Эндрю Хуан
Датчик температуры LM335 — журнал DIYODE
Измерение температуры в вашем проекте можно упростить с помощью крошечного датчика LM335.
В этом выпуске The Classroom мы рассмотрим геометрию LM335, что заставляет его работать и как
вы можете использовать его.
Мы также рассмотрим демонстрационную схему, из которой вы можете черпать вдохновение. Как обычно скачиваю
копия таблицы данных производителя полезна, потому что она содержит гораздо больше диаграмм, чем мы можем
надеюсь повторить.
Что касается спецификаций, то они, как правило, создаются исходной командой разработчиков, а затем предоставляются другим производителям в рамках лицензирования производства. Если вы внимательно посмотрите на первую страницу таблицы данных LM335 от Texas Instruments, вы можете заметить, что она дословно совпадает с таблицей данных от National Semiconductor.
Это означает, что, несмотря на то, что мы ознакомились с таблицей данных TI, вы, вероятно, можете работать с любой таблицей данных. вы найдете первым.
LM335 отличается от большинства других датчиков температуры, доступных для производителя. Конечно, если вы инженер с доступом к коммерческим заказам, то не так уж много вещей вы не сможете достать. Однако, если вы производитель, вы, возможно, больше привыкли к термисторам NTC , термопарам и готовым модулям микроконтроллера.
Большинство этих устройств имеют некоторую кривую отклика или наклон. Сочетание этого означает, что пользователь должен выяснить, какое напряжение или ток соответствует определенной температуре, или какая часть линии отклика имеет отношение к их набору обстоятельств. Производитель часто не уверен в этом.
LM335, с другой стороны, действительно линеен в своем рабочем диапазоне, но, что более важно, его выходной сигнал определен.
Температурные шкалы представляют собой числовые линии. Шкалы Кельвина и Цельсия имеют одну и ту же единицу измерения (в отличие от Фаренгейта), но шкала Кельвина начинается с абсолютного нуля, самой низкой температуры, известной в настоящее время науке, при которой прекращается любое движение материи. Цельсий, с другой стороны, знаком большинству из нас, когда невозмущенная вода полностью замерзает при 0° и кипит (при атмосферном давлении в одну атмосферу) при 100°.
Таким образом, при отображении в виде математически обычной числовой линии шкала Цельсия имеет 0° где-то посередине, отрицательные числа слева и положительные числа справа.
Шкала Кельвина начинается с 0° и имеет положительные числа справа. Но размер единицы, градус, одинаков для обеих шкал. Разница в том, что между двумя нулевыми точками есть зазор в 273°, как вы можете видеть на диаграмме.
Для сравнения, вода замерзает при 0°C и 273°K, а кипит при 100°C и 373°K. Оставайтесь с нами, в этом есть смысл.
Выходное напряжение LM335 составляет 10 мВ на Кельвин в указанном диапазоне LM335. При 0°C устройство имеет выход 273 x 10 мВ = 2730 мВ или 2,73 В. При 25 °C, стандарте температуры окружающей среды ISO , соответствующее число в Кельвинах составляет 273 + 25 = 298. Выходное напряжение составляет 298 x 10 мВ, что дает нам 2,98 В.
Это означает, что напряжение на выходе может быть прочитано, чтобы дать осмысленное калиброванное число, которое можно использовать с помощью блока кода или на глаз. Даже простой вольтметр будет работать как дисплей термометра, если вы будете думать в градусах Кельвина или не забывать вычитать 273 из числа и игнорировать десятичную точку в обоих случаях.
Вы также можете заменить карту набора номера, если используете аналоговый счетчик. Это то, что отличает LM335 от большинства обычных датчиков температуры, доступных для производителя.
Прецизионный датчик температуры LM335 встроен в корпус TO92. Доступны и другие пакеты, но производители вряд ли с ними столкнутся. Номера деталей для пакета TO92 включают суффикс «Z». Итак, устройство с маркировкой «335Z» — это просто 335, а «335AZ» — это 335A в корпусе TO92. Версия «А» — это версия с более высокой точностью и меньшим допуском.
Если смотреть на плоскую поверхность, левый штифт — это регулировка, обозначенная на схемах как «adj»; средний — положительный вход, обозначенный на схеме знаком «+»; а правый контакт — это отрицательный выход, отмеченный «-» на схемах. Определенного «земляного» соединения нет, поскольку LM335 можно использовать в различных конфигурациях. Однако в большинстве приложений клемма «+» подключается через резистор к напряжению питания, клемма «-» подключается к земле, а воспринимаемый выходной сигнал снимается с соединения между резистором питания и «+».
‘, как на упрощенной схеме.
Схематическое обозначение LM335 показывает регулируемый стабилитрон, но функциональная блок-схема (которую вы можете найти в техническом описании) показывает, что на самом деле стабилитрона нет. Вместо этого имеется сеть транзисторов, резисторов и конденсаторов, которые заставляют микросхему работать так, как если бы она была специализированным стабилитроном. Стабилитрон обычно имеет фиксированное напряжение пробоя. При обратном смещении (соединенном с катодом, более положительным, чем анод) он проводит, но имеет фиксированное падение напряжения в соответствии с его спецификацией.
Внутренняя сеть компонентов LM335 работает так же, но падение напряжения зависит от температуры и имеет линейный отклик. Температура определяет падение напряжения, а не взаимосвязь между компонентами, как в случае резисторного делителя напряжения. Изображение микросхемы со стабилитроном имеет смысл.
Это также показывает, почему LM335 используется с резистором и подключен к земле, как делитель напряжения, как показано выше в упрощенном датчике.
Поскольку падение напряжения меняется, а резистор может ограничивать ток через устройство до безопасного уровня, переход можно считать делителем напряжения. Просто этот зависит от температуры и очень точен.
В некоторых приложениях пользователи могут захотеть откалибровать датчик LM335. Это достигается с помощью калиброванной схемы здесь. Он использует подстроечный резистор, очиститель которого подключен к контакту «adj» микросхемы IC . В таблице данных представлены некоторые математические выражения, которые действительны как для калиброванных, так и для некалиброванных температур:
В OUT T = V OUT T 0 × T/T O
В этой формуле
В OUT T выход для неизвестной температуры
V OUT T 0 выход для известной температуры
T неизвестная температура
O 9008 T 90.
Во всех случаях температура указывается в градусах Кельвина. Отличительной особенностью LM335 является то, что его ошибка является ошибкой наклона, что означает, что положение его линейного отклика смещается регулировочным штифтом. Получение правильного результата для известной температуры означает, что выходной сигнал правильный при всех других температурах в пределах диапазона.
Таким образом, самый простой способ откалибровать устройство — использовать известную температуру и согласовать выходные данные. Однако получение достаточно точной эталонной температуры будет сложной задачей. Большинство термометров имеют меньшую точность, если только вы не тратите много денег на модель профессионального уровня. Получение температуры, скажем, из кипящей воды или льда, зависит от других факторов, таких как атмосферное давление или чистота воды соответственно. Нам повезло, что у нас есть точный термометр на основе термопары для тестирования, и мы использовали его для измерения температуры окружающего воздуха.
Для тех, у кого нет такого тестового прибора, лучшим способом калибровки, вероятно, будет медицинский термометр. Их можно приобрести в аптеках, и они достаточно точны в диапазоне температур, для которого они предназначены, то есть в пределах нескольких градусов от обычной температуры тела. Они доступны по цене, потому что они сделаны с точностью только в этом диапазоне.
Мы рекомендуем использовать теплую воду, окунув в нее наконечник LM335 рядом с термометром (см. следующий раздел о водонепроницаемости датчиков). Это будет более последовательно, чем пытаться использовать кончики пальцев или любой другой источник тепла. Помните, что показания LM335 находятся в шкале Кельвина, поэтому добавьте 273 к тому, что показывает ваш термометр Цельсия.
LM335 имеет ограничение прямого тока 10 мА, но предпочтительнее 5 мА. В техническом описании также указан импеданс менее 1 Ом. Именно здесь вступает в игру резистор, часто изображаемый вместе с LM335. Он обеспечивает ограниченный ток, так как все, что превышает 10 мА, разрушит устройство, и даже токи более 5 мА в течение продолжительных периодов времени могут причинить вред.
В спецификациях рекомендуется рабочий ток 1 мА для максимальной точности. 400 мкА – заявленный минимальный ток.
Традиционно операционный усилитель использовался в качестве компаратора, чтобы превратить LM335 в температурный переключатель. Диаграммы для этого можно найти в таблицах данных и использовать вместе со статьей о компараторах в выпуске 25 DIYODE. Однако реальная ценность LM335 для производителя — это числовой вывод. Точный датчик с переключателем компаратора — это здорово, и вы можете использовать подстроечные резисторы для калибровки такой схемы по известному источнику, но использование LM335 в качестве датчика будет подавать полезное число непосредственно в код для Arduino, Raspberry Pi или других программируемых устройств. так, как могут немногие другие датчики. Чтение аналогового вывода сразу же даст пригодный для использования результат, а напряжение находится в пригодном для использования диапазоне без необходимости дальнейшего масштабирования или буферизации.
Сам LM335 можно подключить к кабелю и установить вдали от схемы, которая его использует.
Спецификации опять-таки подробно предоставляют данные о том, какой длины должен быть кабельный участок с заданным сечением, прежде чем будет достигнута потеря в 1°. Даже для провода 24AWG, который вполне приличный, эта цифра превышает сотню метров. Если вы используете провод подходящего сечения и не держите длину больше, чем необходимо, меньше пары метров, вы можете игнорировать этот фактор.
Позаботьтесь о том, чтобы ваш порядок проводов оставался постоянным, так как его смешение может легко повредить LM335. Убедитесь, что вы тщательно изолируете соединения друг от друга на трех контактах устройства.
На заметку, датчик нужно будет гидроизолировать ради его металлических ножек и соединений с ними. Выбирайте материал, который не изолирует тепло.
В спецификациях для этой задачи рекомендуется использовать термоусадку с клеевым покрытием. Некоторые из этих продуктов тоньше других, и это может повлиять на то, насколько теплоизолирующей станет термоусадка после затвердевания клея.
Возможно, вы захотите физически закрепить датчик, а не оставлять его висеть. Короткая длина медного стержня идеальна. Датчик должен плотно соприкасаться с поверхностью, поэтому использование пары болтов с другим металлическим стержнем небольшой длины надежно его закрепит.
| Требуемые детали: | Jaycar | Altronics | Core Electronics |
|---|---|---|---|
| 1 x LM335Z Temperature Sensor | ZL3336 | Z2530 | – |
| 1 × Arduino Compatible UNO | XC4410 | Z6240 | CE05629 |
| 1 × 4.7k 0.5W Resistor* | RR0588 | R7574 | COM-10969 |
| 1 × 50 кОм потенциометр | RT4364 | R2482B | – |
- Джейкар
- Альтроникс
- Основная электроника
| 1 x Датчик температуры LM335Z | ZL3336 |
| 1 × Arduino-совместимый UNO | XC4410 |
1 × 4. 7k 0.5W Resistor* | RR0588 |
| 1 × 50kΩ Trimpot | RT4364 |
| 1 x LM335Z Temperature Sensor | Z2530 |
| 1 × Arduino Compatible UNO | Z6240 |
| 1 × 4.7k 0.5W Resistor* | R7574 |
| 1 × 50kΩ Trimpot | R2482B |
| 1 x LM335Z Temperature Sensor | – |
| 1 × Arduino Compatible UNO | CE05629 |
| 1 × 4.7k 0.5W Resistor* | COM-10969 |
| 1 × 50kΩ Trimpot | – |
* Количество указано, возможна продажа упаковками. Вам также понадобится макетная плата и оборудование для прототипирования.

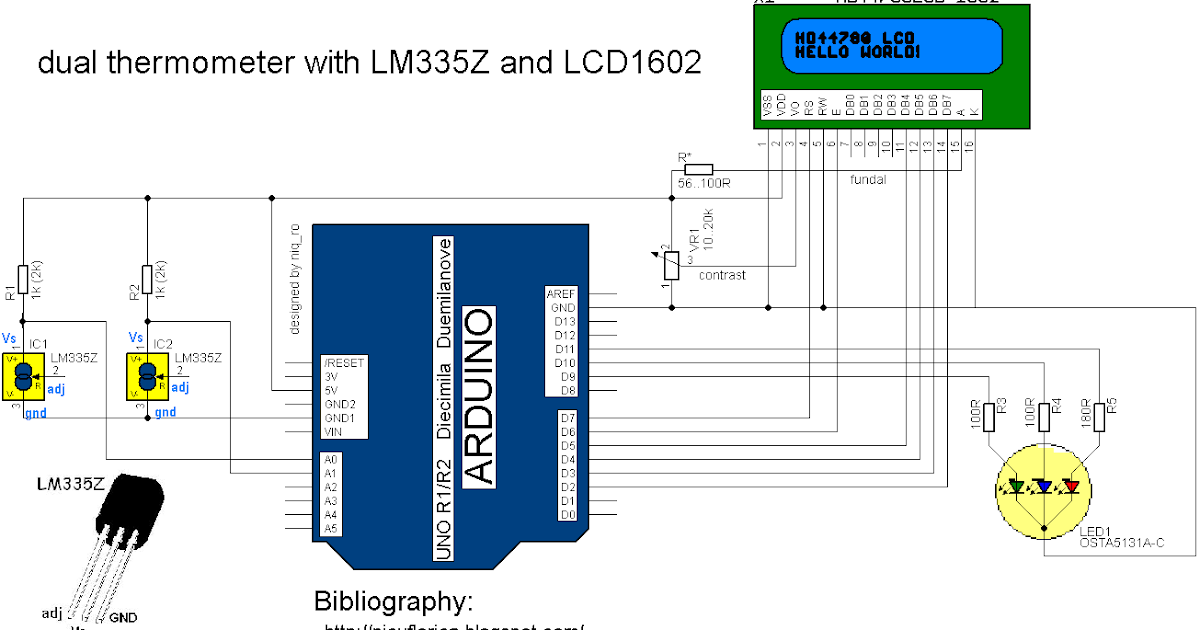

С помощью резистора, подстроечного резистора и LM335 мы построим схему калибровки сверху, подключенную к микроконтроллеру для считывания вывода.
Мы использовали Arduino Uno и использовали функцию последовательного вывода для отображения температуры окружающей среды на мониторе компьютера. Следуйте схеме или диаграмме Fritizing, и ваша схема будет работать нормально.
Мы выбрали номинал резистора для работы LM335 от 5 В, чтобы можно было использовать питание Uno. Это приводит к резистору 4,7 кОм и подстроечному резистору 50 кОм для регулировки.
Код для Uno был быстро скомпилирован, поэтому, вероятно, потребуется некоторая доработка. С помощью кода мы каждую секунду снимали показания с датчика. После калибровки по нашему термопарному термометру мы перемещали его, питаясь от блока батарей USB .
Наш собственный эксперимент звучит просто, но это не так — большинство наших показаний не оправдали ожиданий. Мы проверили, поместив датчик (снятый с платы) в морозильную камеру, снова вставив его с помощью пинцета и прочитав его. Мы направили на него тепловую пушку. Оставляем его при комнатной температуре.
Каждый раз показания были на несколько градусов выше ожидаемых.
Где-то в офисе есть мультиметр, идентичный нашему рабочему. После некоторых экспериментов с обоими мультиметрами, старым лабораторным блоком питания с индикаторами напряжения (неизвестной точности) и несколькими резисторными нагрузками на одном и том же блоке питания мы пришли к выводу, что показания одного мультиметра на 80 мВ выше, чем у другого.
Это соответствует отклонению в 8°, что объясняет то, что мы видели в серийном мониторе. К сожалению, это может быть проблемой даже для некоторых дорогих счетчиков, и многие коммерческие термометры также имеют несколько степеней погрешности, пока вы не начнете платить более 100 долларов за специальное устройство.
То же самое можно сказать и об инфракрасных бесконтактных термометрах. У них есть еще одна оговорка, заключающаяся в том, что они считывают конический диапазон. Не дайте себя обмануть лазером в центре, это всего лишь центр области. Наш довольно дорогой и все еще имеет минимальную площадь считывания круга диаметром 13 мм.
