В этой статье, Вы узнаете как осуществляется подбор вентилятора. Допустим, что требуется подобрать радиальный вентилятор исполнения 1 для перемещения воздуха с параметрами близкими к стандартным. Проектная производительность вентиляции составляет 33000 м³/ч при аэродинамическом сопротивлении системы вентиляции Р = 1300 Па.

Осуществим подбор вентилятора по производительности и давлению. Заданным расчетным параметрам соответствуют вентиляторы типа ВР-80-70. По техническим характеристикам предварительно устанавливаем, что исходным данным подбора вентилятора отвечают вентиляторы номер 10, имеющие при количестве оборотов n=980 об/мин. рабочий диапазон параметров: производительность – V = 20500-39500 м³/ч, полное давление – 1150-1450 Па.

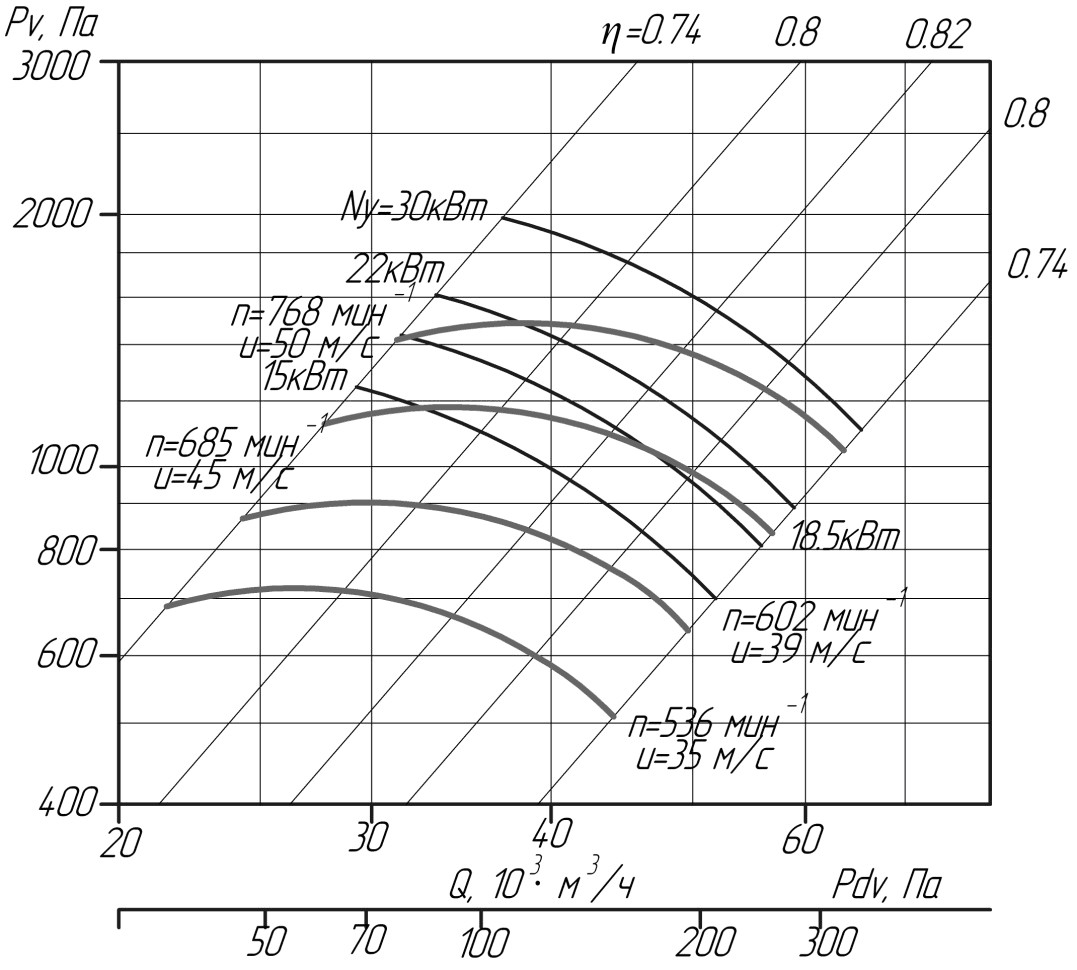

По индивидуальной аэродинамической характеристике вентилятора ВР-80-70-10,2-02 находим рабочую точку вентилятора (т.

А) и соответствующие ей параметры:

Производительность вентилятора ВР-80-70 — 33000 м³/ч

Полное давление вентилятора ВР-80-70 — 1300 Па

Число оборотов колеса вентилятора ВР-80-70 — 980 об/мин.

КПД вентилятора ВР-80-70 — 0,81

Максимальный КПД вентилятора ВР-80-70 — 0,82

Установленную мощность электродвигателя вентилятора ВР-80-70 — 18 кВт

Проверяем выполненные условия подбора вентилятора:

n>=0,9*n_МАХ

n_В = 0,81>=0,9*0,82=0,738

Требуемая мощность на валу электродвигателя, кВт

N = (33000*1300)/(3600*1020*n

_В*n_П) = 14,4 кВт

Установленная мощность электродвигателя, кВт при коэффициенте запаса К_З = 1,1 (таблица)

Ny = K_З*N = 1,1*14,4 = 15,9 кВт

Установленная мощность комплектующего электродвигателя Nу = 18,5 Вт.

Коэффициент запаса мощности

*Мощность на валу* *электродвигателя, кВт*	*Коэффициент запаса мощности, К_З*
*Мощность на валу* *электродвигателя, кВт*	*Радиальные вентиляторы*	*Осевые вентиляторы*
<0,5	1,5	1,2
0,51-1	1,3	1,15
1,01-2	1,2	1,1
2,01-5	1,15	1,05
>5	1,1	1,05

Купить вентилятор можно по этой синей ссылке.

Вот такой вот получился пример подбора радиального вентилятора и теперь вы знаете как осуществляется подбор радиального вентилятора. Если же вам необходим подбор вентилятора какого-то определенного производителя или же вы переживаете что неправильно подобрали, то вполне подойдет ВЕЗА программа подбора вентиляторов. У производителя ВЕЗА есть программа подбора вентиляторов VezaFan или программа Veza Kanal, которую легко можно скачать с интернета или же можно заполнить опросный лист на проектирование и изготовление вентилятора.

Компьютерная программа для выбора вентиляторов ВЕЗА

Расчет и выбор вентилятора. Расчетная производительность машин. Расход дымовых газов или воздуха при номинальной нагрузке котла

6.Расчет и выбор вентилятора

Расчетная производительность машин:

м/ч; (34)

-коэффициент запаса по производительности,

;

-барометрическое давление (рис.2.6[5]),

м.рт.ст.;

- расход дымовых газов или воздуха при номинальной нагрузке котла.

Для вентиляторов принимается равным объёму холодного воздуха который зависит от наличия и отсутствия рециркуляции горячего воздуха, т.

к. С, то рецеркуляция горячего воздуха отсутствует и определяется,

(35)

Расчетный расход топлива с учетам механического недожога:

кг/с; (36)

-потери тепла с механическим недожогом (табл.[4]),

;

-коэффициент избытка воздуха в топке принимается для мазута согласно ПТЭ:

;

-присос воздуха в топке по табл. [4],

;

-присос воздуха в ВП по табл. [4],

;

-присос воздуха в системе пылеприготовления по табл. [4],

0,02

Приведенная расчетное полное давление машины:

кгс/м; (37)

Коэффициент приведения расчетного давления машины к условиям для которых построена заводская характеристика машины:

(38)

- плотность воздуха или газов при С и 760мм. рт.ст. и для воздуха пределяется

Т -абсолютная температура воздуха или газа у дымососа или вентилятора,

Т=30+273=303; (39)

-абсолютная температура воздуха принимается по заводской характеристики машины по рис. [5],

30+273=303К; (40)

Расчетное полное давление машины:

кгс/м; (41)

Коэффициент запаса по давлению согласно НТП принимается для вентиляторов,

;

Перепад полных давлений в газовом тракте при номинальной нагрузке котла:

кгс/м;

На основании расчетной производительности машины и приведенного полного давления производится предварительный выбор вентилятора по сводным графикам рис.VII-30 – VII-38[5] и затем окончательно по рис.

VII-39 - VII-95[5].

К установке принимаем вентилятор типа ВДН-28IIу , , следовательно КПД вентилятора,

(42)

При номинальной нагрузке котла вентиляторы должны работать при КПД не ниже от максимального значения КПД, следовательно выбираем вентиляторы этого типа, т.к. КПД этого вентилятора составляет , что соответствует требованиям НТП.

высокая производительность и минимальный у

03 августа 2020

Вентиляторы Blauberg Primo (EC): высокая производительность и минимальный уровень шума

Компания рада представить новую линейку канальных вентиляторов смешанного типа Blauberg Primo и Blauberg Primo EC.

Новое оборудование является оптимальным решением для использования в приточных и вытяжных системах вентиляции различных коммерческих и промышленных помещений с большим расходом воздуха.

Вентиляторы Blauberg Primo (EC) являются продолжением существующей линейки Blauberg Turbo (EC) и отличаются более высокой производительностью. Модель Blauberg Primo способна обеспечить расход воздуха до 3350 м³/ч, Blauberg Primo EC – до 5700 м³/ч, что в разы превышает возможности вентиляторов серии Turbo. Это позволяет использовать новые устройства в помещениях, где требуется мощный воздушный поток и большой расход воздуха.

Новые вентиляторы представлены в полимерном корпусе, что является оптимальным решением для их использования в помещениях с повышенной влажностью. Для более высокой прочности корпус укреплён металлическим кожухом. Коническая форма полимерной крыльчатки со специально спрофилированными лопастями позволяет добиться увеличения круговой скорости воздушного потока, обеспечивая более высокое давление и производительность в сравнении с осевыми вентиляторами. Диффузор и спрямляющий аппарат также спроектированы таким образом, чтобы обеспечить максимальную производительность вентилятора при минимальном уровне шума.

Корпус устройства оснащён внешней герметичной клеммной коробкой для подключения электропитания.

Blauberg Primo оборудованы трёхскоростными четырёхполюсными двигателями, Blauberg Primo EC – энергоэффективными ЕС-двигателями. Оба типа двигателей снабжены шарикоподшипниками для длительного срока службы (до 40 тыс. часов) и имеют защиту от тепловой перегрузки с ручным сбросом, как это требуется для встроенных канальных вентиляторов согласно AS/NZS60335-2-80:2004. Управление вентиляторами серии Primo осуществляется трёхступенчатыми контроллерами CDPE-3 E5 или плавными тиристорными контроллерами, подключёнными к клемме максимальной скорости. Модели Primo EC регулируются плавным регулятором 0–10 В.

Новые вентиляторы совместимы с воздуховодами диаметром 355 и 400 мм и могут устанавливаться в начале, середине и конце системы воздуховодов. В одной системе возможна установка нескольких вентиляторов параллельно для увеличения производительности или последовательно для увеличения рабочего давления.

Марки вытяжных вентиляторов – характеристики, выбор, обслуживание

Сегодня в большинстве квартир установлены пластиковые окна, герметичные сейф двери, благодаря которым в помещении тепло, но нет условий для естественной вентиляции. Централизованная вентиляция зачастую работает плохо, она засоряется гораздо быстрее, чем ее чистят коммунальные службы. Хорошая вентиляция необходима, особенно в помещениях с повышенной влажностью, это ванная комната, туалет, кухня. Высокая влажность создает прекрасные условия для размножения грибков, бактерий, в результате чего плитка, краска приобретают темный цвет, кроме того, это опасно для здоровья человека.

Установка вентиляторов

Чтобы избавиться от повышенной влажности, неприятных запахов все чаще используют принудительную вентиляцию. Самый распространенный вариант – это накладной, осевой, бытовой вентилятор. Вытяжные вентиляторы устанавливают непосредственно в центральном вентиляционном канале. Перед установкой рекомендуется прочистить шахту.

Закрепляют вентиляторы на шурупы или клей. Если нет возможности установить вентилятор напрямую, то следует приобрести съемный воздуховод (лучше всего жесткий). Чаще всего вентилятор соединяют с выключателем, при загорании лампы – вентилятор начинает работать.

Основные требования к бытовым вентиляторам

Бесшумность. Уровень шума не должен превышать 40 дБ для санузла и кухни, для комнат лучше выбирать менее шумные варианты (до 27 дБ). Вентиляторы с шарикоподшипниками бесшумные и износостойкие.
Безопасность. Корпус вентилятора должен быть влагозащищенным. Стоит отдать предпочтение моделям, имеющим датчики автоматического отключения при заклинивании лопастей, при перепадах электричества.
Достаточная мощность (производительность) вентилятора. Расчет показателя проводят в соответствие с установленными санитарными нормами и правилами. Для каждого помещения установлена кратность воздухообмена в часах, это количество полной смены воздуха в помещении за 1 час работы вентилятора. Так для ванных комнат она составляет 6-10 раз, для туалетов 6-8 раз, для спальных комнат 4-6 раз, самая высокая кратность предусмотрена для кухонь и составляет 6-12 раз в час. Для расчета производительности умножают объем помещения (м куб) на рекомендуемую кратность воздухообмена. Специалисты рекомендуют добавлять к полученному значению не менее 20%.

Вентиляторы необходимо устанавливать на высоте не менее 2,0 метров от пола, вдали от нагревательных предметов, газовых и электрических плит.

Марки вытяжных вентиляторов представлены в большом разнообразии, главными различиями между ними являются:

Производительность, условно выделяют три группы: вентиляторы с производительностью 50-100 м куб/час; 100-200 м куб/час; и 200-400 м куб. час;
Наличие/отсутствие обратного клапана. Обратный клапан необходим для защиты от проникновения неприятного запаха, грязного воздуха, когда вентилятор отключен.
Режим включения/отключения, режим работы. Вытяжной вентилятор может иметь встроенный таймер, который позволяет продлить работу вентилятора после выключения света. Вентилятор может иметь встроенный датчик влажности (гидростат) и автоматически включаться при повышенном уровне влажности, менять мощность в зависимости от уровня влажности.

Наиболее популярные марки вытяжных вентиляторов, представленные на российских рынках

Рекомендуемая производительность вентилятора для ванных комнат должна составлять от 90 до 300 м куб/час. Для туалетов от 90 до 190 м куб/час. Для кухонь от 100 до 350 м куб/час. Для спальных комнат от 50 до 300 м куб/час.

Вентиляторы с производительностью 50 – 100 м куб/час

Вентилятор вытяжной Blauberg Platinum (производство Германия) имеет небольшую производительность — 53 м куб/час, простая модель на механическом управлении, без обратного клапана, без таймера.

Обеспечивает хороший воздухообмен благодаря уникальной конструкции лопастей, работает бесшумно (21 дБ) и идеально подходит для спален и гостиных комнат. Soler & Palau (Испания) SILENT-100 CZ, простой вентилятор на механическом управлении, без таймера, достаточно бесшумный (27дБ).

Вентилятор отлично подойдет для небольших ванных комнат благодаря производительности в 95 м куб/час, встроенному гидростату и влагозащищенному корпусу.

Вентиляторы с производительностью 100 – 200 м куб/час

Electrolux EAFМ 120 (производство Швеция) мощный вентилятор, обеспечит воздухообмен 195 м куб/час, оснащен датчиком влажности, герметичным обратным клапаном и регулируемым таймером 1-20 минут. Характеристики позволяют использовать вентилятор в больших ванных комнатах и совмещенных санузлах.

Soler and Palau Silent-200 CZ, имеет таймер с электронным управлением, обеспечит воздухообмен 180 м куб/час., имеет обратный клапан, подойдет для установки в санузлах и на кухне. Blauberg Aero 125 с производительностью 193 м куб/час, оснащен обратным клапаном. В зависимости от модели может иметь встроенный таймер задержки (2-30 минут) и датчик влажности. Уровень шума высокий 33 дБ, подойдет для санузлов или кухонь. Blauberg Smart одна из самых современных моделей.

Регулировка осуществляется с помощью пульта дистанционного управления. Имеются 3 режима для устранения влажности, встроенный гидростат, включается автоматически, в зависимости от влажности вентилятор работает с производительностью от 83 до 133 м куб/час. 3 режима работы таймера: режим удаления влажности, задержка выключения 5, 15, 30 минут и задержка включения до 5 минут. Датчик движения. Модель отлично подойдет для ванных комнат среднего размера.

Вентиляторы с производительностью 200 – 400 м куб/час

Electrolux EAF 150 обеспечивает мощность 320 м куб/час, простая модель с механическим управлением, без таймера, без обратного клапана, без гидростата. Уровень шума 35 дБ, подойдет для больших ванных комнат или кухонь. Blauberg Aero 150 имеет производительность 309 м куб/час, уровень шума 40 дБ, управление механическое, имеется обратный клапан.

Модели Н имеют датчики влажности, модели Т – таймер. Подходит для совмещенных санузлов или кухонь.

Требования к эксплуатации вытяжных вентиляторов

Вне зависимости от марки вытяжных вентиляторов, все они требуют периодического обслуживания. Для безупречной работы вентилятора требуется поддержание его основных элементов – лопастей и двигателя в чистоте.

Перед снятием не забудьте обесточить помещение, дайте вентилятору остыть. Снимая двигатель, придерживайте его. Помните, что своевременно не очищенный вентилятор может перегреться и выйти из рабочего состояния.

Расскажем, как снять вытяжной вентилятор, последовательность действий: отвернуть гайку, снять крыльчатку с вала, отсоединить провода от клемм, отвернуть винты, на которые крепится двигатель, снять двигатель.

Пластиковые детали промыть в теплой мыльной воде. Двигатель очистить от пыли кисточкой, а на подшипники (передний и задний) нанести несколько капель машинного масла.

Обратите внимание!

Как выбрать напольный вентилятор для квартиры

Лето в России не каждый год радует нас жарой. Но когда за окном +30, в квартире находится просто невозможно – душно, жарко и тяжело дышать. Конечно, идеальный вариант – установка кондиционера. Однако не всем это удовольствие по карману. Более бюджетная альтернатива – напольный вентилятор. Чаще всего, когда внезапно становится жарко, мы бежим в ближайший магазин и покупаем первую попавшуюся модель. Однако и при выборе не хитрого, на первый взгляд, прибора, есть свои нюансы, на которые стоит обращать внимание.

1. Лопасти.

По мнению специалистов, оптимальный диаметр – от 10 до 16 см. И, разумеется, они должны быть защищены специальной металлической сеткой.

2. Мощность вентилятора.

Мощность вентилятора может составлять от 2,7 до 780 Вт и зависит от назначения модели. Например, вентиляторы мощностью в 15-20 Вт обрабатывают объем воздуха от 100 до 200 куб. м/ч, приборы с более высоким значением (от 50 Вт и больше) способны перегонять воздух свыше 1000 куб. м/ч.

3. Производительность

Измеряется в кубических метрах за единицу времени. Для чего нужны эти цифры? Чтобы понять, вентилятор какой производительности вам необходим для конкретной комнаты. Высчитать это можно самостоятельно. Сначала нам нужно определить объем комнаты: умножаем площадь на высоту потолков. Полученную цифру умножаем на коэффициент обмена (для обычных жилых комнат – 3, для ванной или кухни – 15). Давайте попробуем рассчитать на примере. Допустим площадь вашей гостиной 15 метров, высота потолка – 2,5 м. Формула расчета будет выглядеть так: 15*2,5*3 = 112,5 куб.м./час. Вентилятор такой производительности вам нужен.

4.

Уровень шума.

Конечно, хочется, чтобы вентилятор был максимально бесшумным. По мнению специалистов, оптимально для квартиры – не более 30 ДБ (звук такой громкости сопоставим с шепотом или тиканьем часов).

5. Управление.

Бюджетные и не очень мощные вентиляторы, как правило, управляются лишь кнопкой вкл-выкл. В большинстве более дорогих моделей предусмотрена ступенчатая или плавная регулировка скорости воздушного потока. Различаются модели и по типу управления: механическое предполагает наличие на корпусе поворотных регуляторов, электронное – панель с кнопками.

6. Площадь обдува.

Максимальный показатель – 50 кв.м.

7.

Угол наклона и поворота.

Множество моделей вентиляторов оснащены функцией «автоповорот». Это обеспечивает вращение рабочей части вентилятора вправо-влево для большего охвата помещения.

8. Режимы обдува

Всего режимов может быть от 2 до 8. Чем их больше, тем удобнее вам будет подобрать оптимальный для себя вариант.

Выбор вентилятора по шуму | Архив С.О.К. | 2012

Чем обычно руководствуются проектировщики при выборе наименее шумного вентилятора? Оценки можно делать по приводимой в каталогах фирм-производителей информации или по собственному предыдущему опыту (поставил вентилятор на объект, и вроде с шумом не было проблем), или по опыту и рекомендациям «знающих» людей. Можно углубиться в изучение аэроакустических свойств вентиляторов (например, [1–3]) и делать более осознанный и качественный выбор.

Чем же полезно и правильно руководствоваться, и что полезно помнить при выборе вентилятора по такому критерию как шум? Принципиально важно четко понимать разницу между звуковой мощностью и звуковым давлением. Звуковой мощностью W описывают шум оборудования, соответственно, уровень звуковой мощности LW = 10lg(W/W0), где W0 = 10–12 Вт — условное пороговое значение [4]. Это мощность звуковых колебаний, исходящих от источника шума (например, вентилятора или кондиционера).

Это может быть вся мощность источника, проходящая через замкнутую поверхность, охватывающую источник. Может быть мощность, проходящая через выбранный элемент поверхности (например, выходящая из вентиляционного отверстия в стене, или звуковая мощность на выходе/входе вентилятора). Важно помнить главное — звуковая мощность источника не зависит от условий, в которых находится источник (например, кондиционер), если, конечно, внешние условия не оказывают воздействия на саму физику процессов в источнике.

Она характеризует только источник (например, звуковая мощность на входе или выходе вентилятора), поэтому и используется для описаний источников шума. Звуковое давление Р является одной из локальных характеристик звукового поля (есть еще, например, колебательная скорость частиц воздуха и акустическая интенсивность), это силовая характеристика, соответственно, уровень звукового давления LP = 20lg(P/P0), где P0 = 2 × 10–5 Па — условное пороговое значение звукового давления.

Именно звуковые колебания давления воздействуют на мембрану уха и определяют наше восприятие. Звуковое давление напрямую не связано с источником шума. Оно является характеристикой звукового поля и зависит от окружающих условий: наличия стен, пола, потолка, мебели, присутствия человека (в частности). Без источников шума, конечно, не было бы звукового давления, но формирование поля определяется окружающими условиями и характерными частотами.

Например, органная труба возбуждается и звучит на определенных частотах, хотя воздействие на нее оказывается в широком диапазоне частот. В обычной комнате также возможно возбуждение звука на определенных собственных частотах (при наличии источника шума). Поэтому о звуковом давлении любого вентиляционного оборудования, в состав которого входит источник шума (например, вентилятор или кондиционер), можно говорить, только указав на каком расстоянии от него находится измерительная точка, как она относительно его расположена в пространстве и в каких окружающих условиях находится. Как понять, сильный шум создает оборудование или не очень? Можно ли определить это на слух?

«Слухометрически» выделить более шумное оборудование из нескольких работающих, конечно, можно. Оценить же примерный уровень звукового давления, создаваемого оборудованием в некоторой точке помещения, без большого опыта, вряд ли удастся. Измерить звуковую мощность на входе/выходе вентилятора или установки на месте эксплуатации практически очень сложно, и вряд ли реализуемо без специального оборудования и соответствующих знаний и навыков.

Но нет никаких проблем с измерением уровней звукового давления в контролируемых точках и с проверкой соответствия их требованиям стандартов. Кроме того, специальный узкополосный спектральный анализ шума в таких случаях может помочь в выявлении основных источников и причин шума и в устранении проблем [5]. При практическом применении вентиляторов, наиболее широко используются октавные спектры шума: для вентиляторов — октавные спектры уровней звуковой мощности, в контрольной точке пространства — октавные спектры уровней звукового давления.

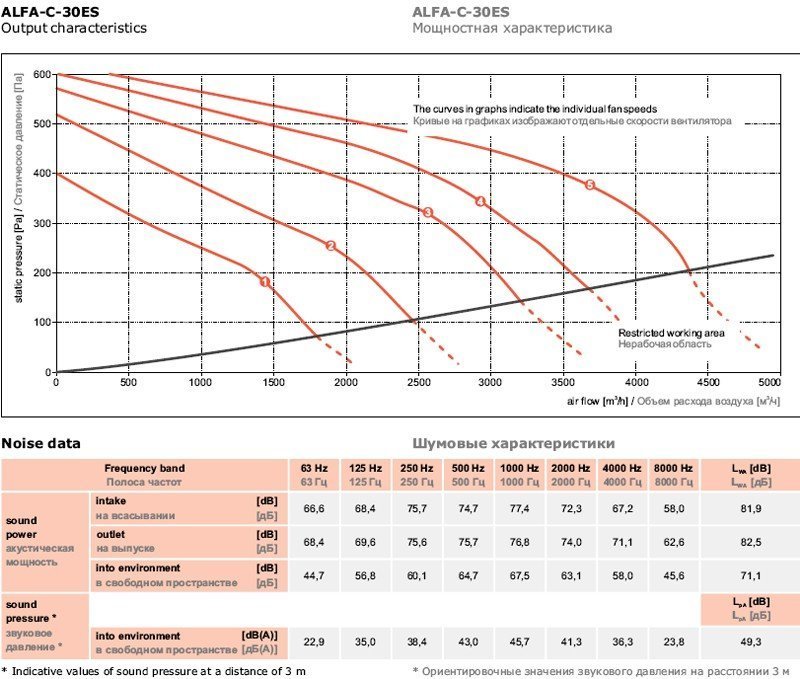

Октавные спектры звукового давления или звуковой мощности, например, для вентиляционного оборудования, приводят для октавных частотных полос, в некоторых случаях, начиная с полосы 63 Гц или 125 Гц и выше — до октавной полосы 8000 Гц, включительно. Однако, надо представлять себе, что очень сложно и дорого обеспечить акустические измерительные условия для определения уровней шума в октавной полосе 63 Гц, поскольку это соответствует длинам звуковых волн 5–6 м, и для таких длин волн сложно и дорого сделать эффективное звукопоглощение заглушенных звукомерных камер.

В реверберационных же камерах измерять акустические характеристики вентиляторов не очень хорошо, поскольку спектр шума вентилятора, как правило, содержит дискретные частотные составляющие шума, да и размеры таких звукомерных камер должны быть достаточно большие для обеспечения достоверности измерений. Таким образом, к данным по шуму вентиляционного оборудования для октавной полосы 63 Гц надо относиться с некоторым умеренным скептицизмом (если неизвестно, как он получен).

Типичный спектр шума вентилятора характеризуется двумя частотами: частотой вращения рабочего колеса n/60 (здесь n — частота вращения в мин–1) и частотой следования лопаток рабочего колеса nz/60 (здесь z — число лопаток рабочего колеса). Если выполнена динамическая балансировка рабочего колеса, и вибрации вентилятора на рабочих режимах находятся в допустимых пределах, оговоренных в технической документации на изделие, то, как правило, основная звуковая мощность вентилятора (на входе или выходе) сосредоточена в октавных полосах, начиная с содержащей частоту следования лопаток nz/60 и выше.

Для малых и средних типоразмеров вентиляторов, это обычно полосы 250; 500; 1000; 2000 Гц. Для больших типоразмеров вентиляторов, это могут быть полосы 125; 250; 500; 1000 Гц. Аэродинамические и акустические испытания вентиляторов часто проводят на специально изготовленных лабораторных образцах. Серийные вентиляторы по качеству исполнения (соблюдение размеров рабочего колеса, зазоров, углов установки лопаток и т.д.) могут не всегда соответствовать испытанным лабораторным образцам, и полученные на них шумовые характеристики могут отличаться от лабораторного образца.

При этом не обязательно в лучшую сторону. Это может касаться не только отечественных, но и зарубежных изготовителей вентиляторов. Акустические испытания часто проводят только для нескольких типоразмеров ряда вентиляторов. Сравнивать между собой два разных вентилятора по шуму можно только при условии равных (или близких) производительностей и давлений, при этом следует использовать одинаковые акустические показатели (например, звуковые мощности на входе или выходе, звуковые давления корпусного шума на одинаковых расстояниях от корпуса в близких условиях).

При рассмотрении приведенных в каталогах данных по шуму вентиляторов следует обращать внимание на то, к какому режиму по производительности относятся данные, и как меняются уровни шума вентилятора в зависимости от изменения режима по производительности. Обычно суммарный уровень шума на входе или выходе вентилятора имеет минимум вблизи режимов максимума КПД. Если же говорить, при этом, о вкладе различных октавных полос, то можно сказать, что с понижением производительности высокочастотный шум снижается.

Низкочастотный шум достаточно быстро возрастает на режимах малых производительностей, т.е. форма спектра шума перестраивается в пользу низкочастотного шума, что хорошо слышно при работе вентилятора. Спектры приведены для режимов максимальной, средней и минимальной производительностей. Для этого вентилятора было n = 2900 мин–1 (n/60 = 48,3 Гц) и z = 13 (nz/60 = 628 Гц). В спектре хорошо выделяются оборотный пик (полоса 50 Гц) и пик на лопаточной частоте (полоса 630 Гц).

Высокочастотная часть спектра снижается при уменьшении производительности. Пик на лопаточной частоте пропадает на режиме малой производительности из-за хаотического течения в рабочем колесе. На частотах ниже лопаточной видно, что режимы средних производительностей характеризуются меньшими уровнями шума. Из рассмотрения суммарных уровней шума видно, что шум на лопаточной частоте является определяющим и, если пик превышает уровни в остальных полосах на 10 дБ или более, то всем остальным, грубо говоря, можно пренебречь, при оценке суммарного уровня.

Суммарный уровень снижается со снижением производительности. Конечно, можно сказать, что в области низких частот, ниже 100– 150 Гц результаты могут быть не очень достоверны по уровню, но они вполне позволяют производить сравнение между полученными для разных режимов спектрами, поскольку условия измерений в ходе эксперимента не менялись. При рассмотрении корпусного шума вентиляторов, иногда приводят уровни звуковой мощности, излучаемой через стенки корпуса вентилятора.

В других случаях приводят уровни звукового давления. Если приведены уровни звукового давления, обязательно должно быть указано, на каком расстоянии и от какого места корпуса вентилятора, при каких размерах и в каком месте помещения проводились испытания и его акустические свойства. Если данная информация отсутствует, и по вашему запросу вам не готовы ее предоставить, то нужно задуматься о достоверности предлагаемой вам информации.

В заключение можно подчеркнуть, что выбор вентиляторного оборудования по шуму требует определенного уровня знаний, понимания конкретных условий применения и умения разобраться в приводимой в каталогах информации по шуму вентиляторного оборудования, поскольку, в большинстве случаев, выбор производится именно на основании каталогов.

Центробежные вентиляторы выбор – Справочник химика 21

Для снижения шума самого источника необходимо 1) при выборе оборудования учитывать наряду с другими рабочими параметрами уровень звуковой мощности вентилятора 2) стремиться к тому, чтобы при заданном объемном расходе и сопротивлении сети вентилятор работал в режиме максимального КПД 3) снижать сопротивление сети и не устанавливать вентилятор с запасом по давлению 4) делать плавный подвод воздуха к входному патрубку вентилятора 5) особое внимание обращать на статическую и динамическую балансировку рабочего колеса вентилятора 6) отдавать предпочтение центробежным компрессорам и насосам как менее шумным по сравнению с поршневыми (компрессоры с четырьмя и более цилиндрами предпочтительнее, чем с одним или с двумя).

[c.1001]
Диаграмма для выбора размера и частоты вращения центробежного вентилятора Ц4-70 [c.869]

Производительность центробежных вентиляторов регулируют, изменяя частоту вращения или открытием и закрытием задвижки на линиях всасывания или нагнетания. Для выбора [c.102]

В настоящей главе рассмотрены также конструктивные особенности центробежных вентиляторов и даны указания по выбору привода для них. [c.86]

Как видно из рис. 5.10, величина Т1=0,64 как раз соответствует максимальному значению к. п. д. вентилятора, следовательно, выбор этого вентилятора вполне оправдан. Согласно имеющимся данным [80], по условиям относительной бесшумности для центробежных вентиляторов среднего давления в промышленных зданиях с малым шумом допускаются окружные скорости и = 35 м/сек, а в промышленных зданиях с большим шумом — до 40 м/сек. [c. 182]

Конструктивные размеры центробежных пылевых вентиляторов типа ВЦП приведены в табл. 29. Данные для выбора вентиляторов типа ВЦП приведены в табл. 30. [c.87]

Вышедшие в последние годы справочники-каталоги [18, 19, 49] и монографии [6, 37, 53] содержат материалы о небольшом количестве серийных вентиляторов. Аэродинамические схемы и характеристики отдельных центробежных вентиляторов приведены в статьях различных авторов, что затрудняет выбор оптимальной схемы. В зарубежной литературе мало сведений по аэродинамическим схемам вентиляторов и их аэродинамическим характеристикам. [c.3]

Приведенные в данном справочнике центробежные вентиляторы расположены для удобства их выбора в порядке возрастания быстроходности. [c.36]

При выборе и эксплуатации центробежных вентиляторов следует помнить, что их производительность и создаваемый напор при постоянном числе оборотов колеса взаимосвязаны. Эта зависимость обычно дается в виде кривой, называемой характеристикой вентилятора. [c.338]

При значениях критерия > 1 ООО выгоднее устанавливать осевые вентиляторы, при электрических печах в большинстве случаев подходят осевые вентиляторы, поэтому с них и надо начинать подбор, так как (5-83) позволяет лишь проверить правильность сделанного выбора до того как он сделан, нам неизвестно число оборотов приводного двигателя п. [c.187]

Таблица для выбора центробежных вентиляторов низкого и среднего давления на одной оси с электродвигателями серий ЦАГИ СТД-57, ВРН и ВРС [c.60]

В электрических печах применяются и осевые и центробежные вентиляторы, первые обеспечивают большие производительности при малых давлениях, вторые способны развивать большие давления при относительно малых расходах. Выбор того или [c.187]

При выборе центробежных и осевых вентиляторов следует исходить из заданных величин давления, производительности, содержания в воздухе механических примесей, температуры газов, к.

п. д. [c.23]

По принципу действия вентиляторы делят на центробежные и осевые. При выборе центробежных и осевых вентиляторов следует исходить из заданных величин давления, производительности, содержания в воздухе механических примесей, температуры газов и др. При этом надо стремиться к тому, чтобы заданным значениям давления и производительности соответствовало максимальное значение к. п. д. (не ниже 0,64-0,7). [c.179]

В сушильных установках применяются центробежные (см. табл. 6.7) и осевые вентиляторы. При выборе вентилятора определяющее значение имеет к. п. д. вентилятора. Центробежные [c.220]

По ГОСТ 10616—73 Вентиляторы центробежные (радиальные) и осевые. Основные размеры и характеристики рабочим участком аэродинамической характеристики считается такой, на котором значение его к. п. д. равно или больше 0,9. Эта рекомендация носит общий характер и не является категорической в том смысле, что применение вентилятора на режиме, выходящем за пределы указанного участка характеристики, недопустимо. Но следует напомнить на нежелательность выбора режима работы вентилятора на участке кривой давления слева от точки перегиба, поскольку в это.м сл чае работа вентилятора приобретает неустойчивый характер, особенно вентилятора с лопатками, загнутыми вперед, как это было ранее разъяснено. Следовательно, нужно рекомендовать выбор режима работы вентилятора на участке перегиба кривой давления и справа от него. В большинстве случаев этот участок кривой давления соответствует и наибольшим к. п. д. [c.96]

Бычков А. Г. Аэродинамические характеристики, области работы и графики для выбора центробежных и осевых вентиляторов. — В сб. Промышленная аэродинамика. Вып. 17. М. Оборонгиз, 1960, с. 102—121. [c.173]

Напомним, что при выборе вентилятора для подачи воздуха при больших давлениях отдают предпочтение центробежным, а при подаче больших объемов воздуха при небольших давлениях — осевым вентиляторам. В последнее время наибольшее распространение в приборостроении получили осевые вентиляторы типа ЭВ и центробежные ВУ, Ряд вентиляторов серии ЭВ на частоты 400—1000 Гц охватывают диапазон по подаче 36—1100 м /ч и полном давлении 120—2000 Па, их технические характеристики определены отраслевым стандартом ОСТ 16. 0539.007—74. [c.128]

Показатели очистки газов в газоочистных установках зависят не только от оптимальных выбора и эксплуатации основного аппарата, но и от выбора и работы вспомогательного оборудования. В качестве тягодутьевых устройств в процессах пылеулавливания и физико-химической очистки технологических и отходящих газов применяют центробежные вентиляторы, газодувки, компрессоры и дымососы. Наиболее часто используют следующие тягодутьевые устройства вентиляторы типа ЦП (центробежные, для пылеочистных установок и пневмотранспорта) Ц (для транспортировки газов, содержащих неабразив- [c.237]

Конструктивные размеры центробежного вентилятора серии BPHf№ 8 приведены на фиг. 23. Аэродинамические Характеристики для выбора пуж-ных параметров вентилятора показаны на фиг. 24. Общий вес вентилятора 352 кг. [c.41]

Одноступенчатые центробежные вентиляторы со спиральными корпусами находят наифльшее распространение в промышленности. На рис. 33—84 приведены аэродинамические схемы, безразмерные характеристики и диаграммы для выбора 52 одноступенчатых центробежных вентиляторов. Условно (см. 9) их можно разделить на три группы вентиляторы малой, средней и большой быстроходности. [c.109]

Бычков А. Г. Выбор нормального ряда основных размеров центробежных вентиляторов. — В сб. Промышленная аэродинамика. Вып. 21. М. Обо-ронгнз, 1962, с. 116—150. [c.173]

Выбор толщины TeHiOK для кожухов центробежных вентиляторов низкого и среднего давления, предназначенных для перемещения чистого воздуха и изготовляемых на фальце, рекомендуется производить по табл. 175. [c.236]

Выбор типа компрессорно-кон-денсаторного блока начинается с определения способа охлаждения конденсатора воздушного (с осевыми или центробежными вентиляторами) или водяного. Учитывается планировка конкретного объекта, возможные места установки конденсаторного блока, удаление от центрального кондиционера, возможность использования воды и т. д. [c.32]

Вентиляторы делятся на осевые и центробежные, которые ют лопатки, загнутые вперед или назад. Любой из них может использован в тепловом насосе, выбор определяется размерал требуемым давлением. Осевой вентилятор (рис. 4.6) имеет большие размеры, но он зачастую более удобен, потому что м( быть установлен внутри прямого канала. Он применяется [c.82]

Как выбрать вентилятор или нагнетатель: Cincinnati Fan

Для выбора вентилятора требуемые данные включают расход (CFM), статическое давление (SP) и плотность воздуха / газа.

У вас есть 3 варианта выбора подходящего вентилятора или нагнетателя для вашего приложения:

Воспользуйтесь нашим быстрым селектором, чтобы сузить выбор и отсортировать по цене или эффективности.

Следуйте инструкциям ниже , чтобы выбрать вентилятор с использованием данных каталога.

Скорость потока (CFM)
SCFM – стандартные кубические футы в минуту. Это CFM при стандартной плотности, определяемой как 0,075 фунта / куб. Фут.

ACFM означает фактические кубические футы в минуту. Это CFM с установленной плотностью, отличной от 0,075 фунта / фут ³. Это также требуемый массовый расход, деленный на плотность обрабатываемого газа. Поскольку вентиляторы и нагнетатели обрабатывают один и тот же объем воздуха независимо от плотности, значение ACFM (и соответствующая плотность) является предпочтительным значением для использования при выборе вентилятора или нагнетателя. Обратите внимание, что ACFM и SCFM не взаимозаменяемы, за исключением.075 фунт / фут ³ Плотность.

Расход воздуха измеряется в кубических футах в минуту (CFM) или в метрическом эквиваленте, кубических метрах в час (M ³ / час).

1 куб. Фут / мин = 1,6990 x M ³ / час.

Если вы будете транспортировать материал, убедитесь, что у вас достаточно CFM для диаметра воздуховода, трубы или шланга, чтобы материал сохранял необходимую скорость для полного прохождения через систему и не оседал в воздуховоде, трубе или шланге. См. Каталог технических данных для получения информации о скоростях транспортировки материала.

Статическое давление (SP)
Статическое давление – это сопротивление воздушному потоку (трение), вызванное движением воздуха по трубе, воздуховоду, шлангу, фильтру, прорезям кожуха, воздушным заслонкам или жалюзи. Статическое давление измеряется в дюймах водяного столба (inWG) или в метрическом эквиваленте, миллиметрах водяного столба (mmWG). 1 дюйм вод. Ст. = 25,4 x мм вод. Ст.

Стандартный воздух имеет плотность 0,075 фунта / фут ³ и основан на температуре 70 ° F и атмосферном давлении 29,92 дюйма ртутного столба (на уровне моря).Таблицы производительности вентиляторов основаны на использовании стандартного воздуха. Поправки на изменения плотности в результате изменений температуры и / или барометрического давления, например, на больших высотах, должны быть внесены в статическое давление перед выбором вентилятора или нагнетателя на основе стандартных рабочих характеристик. Метрический эквивалент выражается в килограммах на кубический метр (кг / м ³). фунт / фут ³ = 16,018 x кг / м ³.

Температура воздуха, проходящего через вентилятор или нагнетатель, влияет на плотность и производительность вентилятора или нагнетателя.Температура должна отображаться в градусах Фаренгейта (° F). Метрический эквивалент – градусы Цельсия (° C).

° F = 1,8 x ° C + 32

Если температура воздуха будет меняться, каковы минимальная и максимальная температура?

Высота, на которой будет работать вентилятор или нагнетатель, также влияет на плотность и производительность вентилятора или нагнетателя. Высота должна быть указана в футах над уровнем моря. Метрический эквивалент – метры (м). 1 фут = 0,30480 x

Поправка на высоту температуры воздуха

Таблица на странице 5 инструкции по правильному выбору вентилятора или нагнетателя

Пример:

Выберите воздуходувку на 1500 куб. и на высоте 6500 футов.

ШАГ 1. Из приведенной выше таблицы коэффициент преобразования для высоты 250 ° и 6500 футов составляет 1,71.
ШАГ 2. Скорректированное статическое давление составляет: 7 дюймов вод. Ст. X 1,71 = 11,97 дюймов вод. Ст. При стандартных условиях. Округлить до ширины 12 дюймов.
ШАГ 3. Выберите вентилятор, используя таблицы производительности вентиляторов, на 1500 куб. Футов в минуту при ширине рабочей среды 12 дюймов.

ПРИМЕЧАНИЕ. Если давление всасывания на всасывающей стороне нагнетателя превышает 15 дюймов вод. Ст., Необходимо внести поправку на давление всасывания (так называемое разрежение).См. Таблицу ниже.

Таблица на странице 4 инструкции по правильному выбору вентилятора или нагнетателя

ПРИМЕРЫ:

При давлении всасывания 45 дюймов на входе нагнетателя и отсутствии давления нагнетания на выходе нагнетателя общее статическое давление = 50,3 дюйма вод. Ст.
При давлении всасывания 45 дюймов на входе и давлении нагнетания 12 дюймов на выпуске общее статическое давление = 50,3 дюйма + 12 дюймов = 62,3 дюйма водяного столба.
При давлении всасывания 0 дюймов на входе и давлении нагнетания 12 дюймов общее статическое давление = 12 дюймов вод. Ст.Поправка на давление нагнетания не требуется.

Центробежные вентиляторы или нагнетатели используют один из семи типов колес, заключенных в спиральный корпус. Воздух поступает в крыльчатку вентилятора через входное отверстие в корпусе, поворачивается на 90 градусов, ускоряется в радиальном направлении и выходит из корпуса вентилятора. Центробежные вентиляторы обычно используются для более низких потоков и более высоких давлений.

Осевые вентиляторы используют пропеллер с двумя или более лопастями для перемещения воздуха в осевом направлении через цилиндрический корпус или формованную панель с отверстиями.Осевые вентиляторы обычно используются для более высоких потоков и более низких давлений. Не используйте осевой вентилятор для транспортировки материала.

Как считывать кривые производительности вентиляторов

Технический
Как считывать кривые производительности вентилятора

Инженеры и дизайнеры, которые выбирают и определяют вентиляторы, должны хорошо разбираться в характеристиках вентиляторов, и понимание того, как они производятся, жизненно важно для проверки первоначального выбора вентилятора, устранения неполадок после установки и понимания будущей гибкости.

Кривые вентилятора – это просто графики, показывающие производительность вентилятора, обычно с объемом воздуха по горизонтальной оси «x» и давлением по вертикальной оси «y». Чтобы получить кривую вентилятора, вентилятор помещают в испытательный стенд, на котором можно измерить давление и объем воздуха, а давление можно изменить, регулируя заслонку или трубку Вентури с известными характеристиками. Для вентилятора, приводимого в действие электродвигателем, входное напряжение остается неизменным на протяжении всего теста.

Свободный воздух и отсечка в кривых вентилятора

Давление изменяется от нуля, когда вентилятор обеспечивает максимальный объем, эта точка известна как «свободный воздух», и поэтапно до точки, когда вентилятор не перемещает воздух и развивает максимальное давление.Это часто называют «отключением» или «отключением».

При каждом давлении отмечается объем, и «рабочие точки» наносятся на график, затем они соединяются линией и затем становятся «кривой вентилятора».

Кривая ниже представляет собой статическую кривую, некоторые производители показывают полное давление, которое включает скоростное давление на выходе вентилятора. На нормальном графике различные кривые будут показаны рядом друг с другом.

Таблицы производительности вентиляторов

Производители обычно публикуют каталоги, содержащие таблицы производительности или рейтинга для каждого конкретного размера вентилятора.Эти таблицы напечатаны в компактном формате и содержат только минимальную информацию, необходимую для выбора вентилятора, соответствующего желаемой производительности. Таблицы производительности очень просты в использовании для первоначального выбора.

Статическое давление

Обозначается как Pst или иногда на изгибах веера как Pfa. Это разница в давлении на элементе системы. Например, угольный фильтр или нагревательный змеевик, или между внутренней частью системы и внешней атмосферой. Статическое давление может быть как положительным, так и отрицательным.

Динамическое давление
Обычно подписывается как pD или PDy. Как следует из названия, это давление, создаваемое движением воздуха. Он увеличивается с увеличением скорости и всегда положительный.
Общее давление
Обычно подписывается как Pt ot pT. Это сумма всех статических элементов плюс динамическое давление на выходе:
Pt = Pst + pD
Многие люди не понимают общего давления и только общего давления и включают только сумму статических элементов, называя это «общим падением давления», но при использовании кривых общего давления вы всегда должны добавлять динамическое давление из-за скорости на выходе. из системы.Например, при скорости разряда 10 метров в секунду Pd составляет 60 Па.
Наши технические инженеры Axair обладают богатым опытом как в выборе вентиляторов, так и в технической сфере. Если вам требуется помощь в выборе рабочей точки или рабочей точки на кривой вентилятора или кривой системы, свяжитесь с нами по телефону 01782 349 430.
Следующая страница >> Подробнее о типах промышленных вентиляторов >>
Выбор высокопроизводительного электрического вентилятора Maradyne: шокирующая правда
Выбор охлаждающего вентилятора – это не просто вопрос выбора между электрическим вентилятором или вентилятором с приводом от двигателя.Для многих из нас нет замены объемному двигателю, поэтому нам удобно загонять большие двигатели в небольшие пространства. Пространство всегда проблема. Если вы едете в плотном потоке, как мы наблюдаем в Южной Калифорнии, автомобили замедляются или останавливаются на автостраде. Поток охлаждающей жидкости двигателя остается прежним, но при использовании механических вентиляторов поток воздуха замедляется. Перегрев становится реальностью. Электрические вентиляторы охлаждения легко решают обе эти проблемы.
После того, как вы определили, что электрический вентилятор подходит для вашего автомобиля, вы столкнетесь с другим выбором.Вы идете прямо или выбираете изогнутые лопасти вентилятора? Тип толкателя или съемника? Установка с одним или двумя вентиляторами? Вы не поверите, но за выбором стоит метод. Чтобы узнать, как и почему, мы обратились за ответами в компанию Maradyne High Performance Fans. Вентиляторы Maradyne известны своей легкой и усиленной конструкцией, способной при необходимости перемещать большое количество воздуха.
Зачем нужны электрические охлаждающие вентиляторы?
Споры между механическими вентиляторами и электрическими вентиляторами охлаждения обсуждались и улаживались много лет назад большинством автопроизводителей.Но стоит рассказать об основах, поэтому мы все начинаем с одной основы. Почти каждый винтажный маслкар шел с завода с вентиляторами с ременным приводом, работающими от двигателя. Эти вентиляторы занимают много места, паразитно потребляют мощность двигателя, сокращают срок службы водяного насоса и могут случайно ударить радиатор или кожух некоторых транспортных средств.
Если и этого недостаточно, вентиляторы с ременным приводом не обеспечивают большой воздушный поток на холостом ходу. Чем ниже частота вращения двигателя, тем медленнее работает вентилятор, в результате чего уменьшается воздушный поток.В идеале цель охлаждающего вентилятора состоит в том, чтобы постоянно управлять потоком воздуха через сердцевину радиатора, чтобы поддерживать падение температуры примерно на 40 градусов от входа к выходу радиатора. «Управление и поддержание воздушного потока так же важно на низких оборотах или на холостом ходу двигателя, как и на более высоких оборотах. Электрические вентиляторы Maradyne решают эту проблему точно и эффективно », – сказал Дэн Уиттен из Maradyne.
В автомобилях 1950-х и 1960-х годов между водяным насосом и сердечником радиатора обычно достаточно места для механического вентилятора.Более поздние модели хот-родов с огромными двигателями, пересаженными в меньшие рамы, обычно имеют проблемы с зазором. Электрические вентиляторы – отличное решение. Многие из этих низкопрофильных электрических вентиляторов и кожухов имеют свободное пространство, пропускают больше воздуха и работают тише.
Толкатель или вытяжной вентилятор?
Из-за множества различных вариантов электрических вентиляторов выбор правильного вентилятора для конкретного применения может оказаться сложной задачей. Одно из самых простых решений – определить, нужен ли вам вентилятор толкающего или съемного типа.На передней части радиатора установлен выталкивающий вентилятор, который проталкивает воздух через сердечник радиатора к двигателю. Легко понять, почему это называют вентилятором толкающего типа, и на первый взгляд это звучит как достойный вариант.
Тем не менее, вентилятор, крепления и двигатель вентилятора служат для блокирования попадания воздуха в переднюю часть автомобиля при движении вперед. Вот почему большинство экспертов рекомендуют использовать вытяжной вентилятор всякий раз, когда между сердечником радиатора и передней частью двигателя достаточно места.
Съемный вентилятор расположен прямо за радиатором и протягивает воздух через сердечник с гораздо меньшим воздействием на воздушный поток на более высоких скоростях, чем вентилятор толкающего типа. Съемный вентилятор, используемый с кожухом, который направляет и фокусирует воздушный поток, обеспечивает большую охлаждающую способность, чем толкающий вентилятор. Если под капотом не хватает места для вытяжного вентилятора, охлаждающий вентилятор толкающего типа может справиться со своей задачей – но не с таким же эффектом или эффективностью.
Прямые или изогнутые лезвия?
Это гораздо более сложный выбор, чем просто выбор типа лопастей вентилятора.С типом лопастей вентилятора тесно связан диаметр вентилятора и комбинации вентилятор / двигатель. Все эти факторы важны при выборе вентилятора. Давайте проанализируем каждый из этих аспектов, чтобы понять, как они влияют на правильный выбор охлаждающего вентилятора.
Несколько лет назад существовало ошибочное мнение, что прямые лопасти сильнее и эффективнее изогнутых лопастей вентилятора. Большинство современных лопастей электрических вентиляторов аналогичны вентиляторам Maradyne с изогнутыми лопастями. Они легкие, но усилены для повышения прочности и работают тише из-за смещения передней кромки лезвия.Это помогает с агрессивным углом атаки воздушного потока, обеспечивая более сильное, но более тихое движение воздуха.
Вентиляторы с прямыми лопастями по-прежнему являются отличным выбором для охлаждения, особенно когда шум не является проблемой.
Кроме того, вентиляторы Maradyne с изогнутыми лопастями имеют концентрическое кольцо на внешней стороне лопастей вентилятора, которое удерживает лопасти под правильным углом, добавляя при этом еще большей прочности. Давление воздуха, проходящего через лопасти, естественным образом пытается сплющить лопасти, чтобы уравнять давление со стороны лопастей как со стороны высокого, так и со стороны низкого давления.Концентрическое кольцо предотвращает скручивание лопастей и действует как нейтральный аэродинамический профиль при более высоких оборотах, обеспечивая лучшее и более равномерное движение воздуха.
«Очень важно поддерживать минимальный зазор между лезвиями», – пояснил менеджер по продукции Maradyne Джим Кал. «Чем меньше зазор, тем меньше воздуха может пройти вокруг концов лезвий. Воздух, выходящий вокруг концов лопастей, снижает эффективность. Вентиляторы Maradyne с концентрическими кольцами делают исключительную работу по созданию очень узкого зазора и повышению производительности и эффективности вентиляторов.”
Площадь поверхности и сила тока
Кратчайшее расстояние между двумя точками – прямая линия. Представьте себе прямую лопасть вентилятора, имеющую точку A у основания лопасти и точку B на кончике вентилятора. Это дает вам представление о площади прямой лопасти вентилятора. Изогнутая лопасть вентилятора имеет несколько точек вдоль передней кромки лопасти и, следовательно, имеет большую площадь поверхности. При правильном угле наклона лопастей и правильном электродвигателе вентилятор с изогнутыми лопастями может обеспечить большее движение воздуха по большей площади поверхности.
«Сила тока во многом определяет эффективность работы вентилятора. Испытания в аэродинамической трубе и расчетные модели воздушного потока показывают, что конструкции изогнутых лопастей требуют меньшего потребления тока, чем конструкции с прямыми лопастями вентилятора », – сказал Кал. В научно разработанном вентиляторе с изогнутыми лопастями передняя кромка одной лопасти начинает работать как основание лопасти, прежде чем она закончится. Эта усовершенствованная конструкция изогнутого лезвия позволяет каждому лезвию рассекать воздух с меньшими усилиями, снижая шум и энергию.
В то время как один вентилятор может работать для многих приложений, установка с двумя вентиляторами может быть желательна для автомобилей с более высокими характеристиками.
Диаметр вентилятора
Говоря о площади поверхности, еще одним важным фактором при выборе электрического вентилятора является диаметр вентилятора. «В идеале, выбирая вентилятор, вы хотите, чтобы он перекрывал как можно большую часть сердечника радиатора», – проинструктировал Уиттен. «Maradyne предлагает блоки с одним и двумя электрическими вентиляторами, которые подходят практически для любой автомобильной системы охлаждения». Многие уличные энтузиасты найдут, что один вентиляторный блок обеспечит более чем достаточное охлаждение для их применения.Однако … если вы считаете, что чем больше, тем лучше, когда дело доходит до объема двигателя и мощности, комбинация с двумя вентиляторами может быть лучшим выбором.
Управление воздухом намного сложнее, чем выбор одного или двух вентиляторов с прямыми или изогнутыми лопастями, и диаметр – хотя размер имеет значение – кожух и конструкция транспортного средства также играют решающую роль. Вот почему: вентиляторы круглые, а радиаторы прямоугольные. Целью является максимальное увеличение потока воздуха и усилий по охлаждению всей сердцевины радиатора.
Кожух

Как правило, нам неоднократно говорили, что независимо от того, какой тип охлаждающего вентилятора вы выберете, используйте кожух.Ни один вентилятор не может эффективно направлять воздушный поток без кожуха, и все они менее эффективны без них в высокопроизводительных приложениях. Дизайн производителя также играет важную роль, когда радиатор автомобиля находится дальше от отверстия решетки, а набегающий воздух направляется к передней части радиатора. Более холодный воздух снаружи автомобиля снижает температуру лучше, чем более теплый воздух под капотом.

Современные электрические охлаждающие вентиляторы обычно имеют кожух какой-либо формы как часть его конструкции.Энтузиасты высокой производительности обычно устанавливают эти вентиляторы на еще более сложный кожух, который закрывает большую часть сердечника радиатора. Электрические вентиляторы, которые прикрепляются непосредственно к сердечнику, как правило, охлаждают только круглую секцию, на которой установлен вентилятор, в этих случаях охлаждающий потенциал теряется по остальной части сердечника. Если вы устанавливаете 16-дюймовый вентилятор на сердечник, он охлаждает 16-дюймовую круглую часть этого сердечника. Тот же самый вентилятор, используемый вместе с кожухом, будет охлаждать всю сердцевину радиатора, протягивая воздух через всю поверхность сердцевины.

В случае сомнений позвоните в службу технической поддержки Maradyne, чтобы узнать, какой вентилятор подходит для вашего применения.

Резюме

Когда дело доходит до охлаждения, электрические охлаждающие вентиляторы с изогнутыми лопастями и согласованными двигателями имеют тенденцию перемещать больше воздуха из-за большей площади поверхности. Кожухи значительно повышают эффективность охлаждения сердечника радиатора вентиляторами. Съемный вентилятор обычно более эффективен, чем толкающий вентилятор, установленный на передней части радиатора. Наконец, не забудьте использовать реле, переключатели и термостаты, которые позволяют строителю устанавливать температуру двигателя, при которой будут работать вентиляторы.

Для получения дополнительной информации или помощи в разработке эффективной системы охлаждения посетите веб-сайт Maradyne High Performance Fans по адресу www.maradynehp.com.

Программное обеспечение для выбора вентилятора

упрощает процесс предложения

Программное обеспечение для выбора вентилятора помогает инженерам выбрать и указать вентилятор, который будет обеспечивать производительность, необходимую для технологического процесса.

Ожидание от производителей вентиляторов ответных предложений может быть стрессовым. Часто у вас нет времени – дней или даже часов – чтобы дождаться расценки.Однако у покупателей вентиляторов есть другой вариант: большинство производителей промышленных вентиляторов / воздуходувок предлагают программное обеспечение для выбора вентиляторов, доступное через Интернет на веб-сайтах компании или предлагаемое в виде программы для установки на ваш компьютер. Независимо от источника, важно сделать две вещи, прежде чем использовать программное обеспечение для выбора, чтобы найти подходящий вентилятор для вашего приложения.

Изучите продукты . При выборе вентилятора вы обычно получаете несколько вариантов вентиляторов, которые могут обеспечить желаемую производительность.Соглашения об именах варьируются от поставщика к поставщику, поэтому вам следует зайти на веб-сайт компании или позвонить и запросить информацию о типах продуктов, чтобы сузить область поиска в рамках программного обеспечения для выбора. Если вам нужны радиальные лопастные вентиляторы, промышленные вытяжные вентиляторы или высокоэффективные вентиляторы с обратным наклоном, узнайте, что компания, которую вы рассматриваете, называет этот тип вентилятора и с чем он может работать, прежде чем обращаться к программному обеспечению этой компании. . Это значительно упростит выбор поклонников.

Узнайте, как пользоваться программой выбора . Теперь, когда вы знаете названия продуктов и имеете разумную уверенность в том, что выбранная вами компания по производству вентиляторов производит вентилятор или нагнетатель, который вам нужен, следующий шаг – понять, как сделать выбор вентилятора с помощью программы выбора этого поставщика. Есть ли инструкция по использованию программы? Если нет, обратитесь к инженеру по продажам, который проведет для вас выбор поклонников по телефону или на веб-семинаре.

После того, как вы разберетесь с продуктами и программным обеспечением, следующие советы помогут вам разобраться в пяти аспектах процесса выбора вентилятора.

Ввод данных о производительности

Выбор каждого вентилятора начинается с ввода желаемых данных о производительности. Объем и дифференциальное статическое давление абсолютно критичны, так как каждый следующий шаг определяется этими двумя числами. Предполагая, что воздух является газом, проходящим через систему, следующая важная информация включает температуру воздушного потока, высоту площадки и статическое давление на входе. Эти три числа вместе дают приблизительную плотность воздуха, основанную на 0,075 фунт / фут ³ при стандартных условиях.Наконец, выберите желаемое расположение вентилятора, ориентацию нагнетания и направление вращения.

Если вы имеете дело с потоками холодного воздуха при запуске, температура холодного запуска является критическим числом, потому что воздух, вероятно, будет плотнее, чем ожидается при рабочей температуре. Знание возможной плотности воздуха при запуске может побудить вас изменить выбор двигателя.

Выбор вентилятора

После ввода данных производительности следующим шагом будет выбор вентилятора.Если вы узнали о предложениях производителя вентиляторов и программном обеспечении для выбора вентиляторов, это не должно быть слишком сложно. Вооружившись знаниями, необходимыми для выбора желаемого вентилятора, единственная задача здесь – выбрать правильный размер вентилятора. Если программа выбора вентилятора позволяет это, попробуйте отсортировать по тому, что для вас наиболее важно. Например, если эффективность имеет первостепенное значение, отсортируйте выборки по статической эффективности. Точно так же, если скорость вентилятора критична, отсортируйте по скорости. После того, как вы решили, какой вентилятор лучше всего подходит для вашего приложения, переходите к кривой вентилятора.

Кривая вентилятора

Этот шаг дает наиболее подробную информацию о том, что можно ожидать от выбранного вентилятора. Кривая вентилятора должна показывать пересечение кривой сопротивления системы и кривой статического давления. Точкой пересечения будут объем воздуха (ось x) и статическое давление (ось y), введенные на этапе данных производительности. Затем эта точка будет проецироваться на кривую мощности, чтобы вы могли знать, какой размер двигателя потребуется для работы вентилятора в вашей системе.

Хотя цифры для этой статьи включают прогнозируемый уровень звука, он может или не может быть включен на страницу кривой вентилятора с использованием некоторых пакетов программного обеспечения.

Чертеж вентилятора

Если у вас уже есть примерные размеры вентилятора для вашей конкретной системы, это может быть самым важным из пяти шагов программного обеспечения для выбора. Хотя вы не можете получить полномасштабные чертежи САПР с помощью программы выбора, вы должны иметь возможность получить критические установочные размеры, такие как диаметр впускного отверстия, размеры выпускного отверстия (прямоугольные или круглые), высоту, ширину и высоту осевой линии.Для инженеров, которые хотят встроить вентилятор в свою систему, это может быть единственной причиной, по которой вы используете программное обеспечение для выбора вентилятора. Важно понимать первые два шага, чтобы вы могли успешно дойти до этого момента.

Стоимость

Использование программного обеспечения для выбора вентиляторов для определения цены вентиляторов, необходимых для вашего проекта, может сэкономить ваше драгоценное время. При выборе цены очень важно понимать, что требуется для каждой схемы вентилятора. Например, для того, чтобы вентилятор Композиции 1 (вентилятор с ременным приводом и отдельно установленный двигатель) работал должным образом, ему необходимы двигатель, клиноременный привод, ограждения OSHA и единое основание в дополнение к основным деталям вентилятора.Для сравнения, вентилятор в конфигурации 4 (прямой привод с крыльчаткой вентилятора, установленной на валу двигателя) требует только двигателя в дополнение к основным деталям вентилятора. Дополнительные элементы, такие как впускная коробка, пружинные виброизоляторы или демпфер, могут быть доступны в зависимости от того, какое программное обеспечение для выбора вы используете. После того, как вы успешно установили цену на вентиляторы, необходимые для вашей системы, вы можете двигаться дальше.

Не все пакеты программного обеспечения для выбора включают указанные выше пять этапов. Обязательно сначала изучите программное обеспечение для выбора вентилятора, как рекомендовано в начале этой статьи, чтобы вы полностью знали, что предлагает каждый пакет программного обеспечения для выбора.

Оригинальная статья опубликована в журнале Process Heating Magazine 7 июня 2013 года.

Для получения дополнительной информации о my AirPro, онлайн-программе для выбора вентилятора AirPro, перейдите по ссылке вверху этой страницы или позвоните нам по телефону (715) 365-3267.

Что такое производительность и эффективность вентилятора с точки зрения конструкции и критериев выбора вентилятора. – Покупатель Zillions

Типичное статическое давление и требования к питанию

В случае центробежных вентиляторов отношение ступицы к наконечнику (отношение внутреннего диаметра рабочего колеса к внешнему), углы при вершине (угол, при котором лопасти с загнутыми вперед или назад загнутыми лопатками загнуты на кончике лопасти – у основания лопасти всегда ориентированы по направлению потока), а ширина лопасти определяет давление, развиваемое вентилятором.

Передние изогнутые вентиляторы имеют большое отношение ступицы к наконечнику по сравнению с вентиляторами с назад загнутыми лопатками и производят более низкое давление.

Как по дизайну, так и по В нестандартных условиях, вентиляторы с загнутыми назад лопатками обеспечивают наиболее стабильную работу.

Также потребляемая мощность у большинства вентиляторов с назад загнутыми лопатками будет уменьшаться при расходе выше расчетных значений

Подобный эффект может быть достигается за счет использования входных направляющих лопаток вместо замены рабочего колеса на разные углы наклона.

Радиальный вентиляторы просты в конструкции и предпочтительны для приложений высокого давления .

Осевые вентиляторы производят более низкое давление, чем центробежные вентиляторы, и показывают падение давления до достижения точки пикового давления.

Вентиляторы винтовые способен работать с высокими расходами при низком давлении.

Трубно-осевые вентиляторы имеют среднего давления, высокой пропускной способности и без направляющих лопаток.

Пластинчато-осевой вентиляторы оснащены входными или выходными направляющими лопатками и отличаются высокой давление, средний расход.

Производительность также в зависимости от кожуха вентилятора и конструкции воздуховода.

Спиральные корпуса с индукторами, диффузоры более эффективны по сравнению с квадратными корпусами.

Вход и выход условия (водоворот и турбулентность, создаваемая решетками, заслонками и т. д.) могут значительно изменить кривые производительности вентилятора по сравнению с предоставленными производителя (которые разрабатываются в контролируемых условиях).

Изгибы и изгибы впускного или выпускного воздуховода могут изменяться. скорость воздуха , тем самым изменяя характеристики вентилятора (падение давления в эти элементы отнесены к системному сопротивлению).

Все эти факторы, называемые как системные факторы, поэтому следует тщательно оценивать во время вентилятора. выбор, так как они могут изменить кривую производительности вентилятора.

Расход воздуха, статическое давление и импеданс

Вы знаете, как пользоваться этим графиком?

Подобно кривой скорости вращения двигателя, этот график показывает, как производители показывают производительность своих вентиляторов и откуда берутся данные о расходе воздуха и статическом давлении.

Некоторым покупателям это может показаться совершенно чужим. Многие клиенты, с которыми я имел дело в своей прошлой жизни в качестве инженера технической поддержки, выбирали вентиляторы на основе размеров и расхода воздуха. Однако необходимо более глубокое понимание, чтобы определить, как вентилятор на самом деле будет работать в реальной жизни.

В этом посте я буду обсуждать определения расхода воздуха в зависимости от статического давления, взаимосвязь между ними и важность импеданса.

Расход воздуха в зависимости от статического давления

В приведенной выше таблице технических характеристик вентиляторов « Макс.Воздушный поток “и” Макс. Статическое давление “указано в качестве спецификаций.

Воздушный поток – это объем воздуха, производимого вентилятором, измеренный во времени. В этом случае воздушный поток вентилятора измеряется в кубических метрах в минуту (м³ / мин) в метрических единицах или кубических футах в минуту (CFM) в британских единицах. Проще говоря, если у вас есть шкаф размером 5 футов x 5 футов x 5 футов и вентилятор, производящий 5 кубических футов в минуту, ему, вероятно, потребуется 25 минут для вентиляции горячего воздуха в корпусе.(На самом деле это не так просто.)

Статическое давление – это давление воздуха, которое может создать вентилятор в корпусе. В этом случае статическое давление измеряется в паскалях (Па) или дюймах водяного столба (дюймы водяного столба ₂ O). Паскаль (Па) – производная единица измерения давления в системе СИ, используемая для количественной оценки внутреннего давления, напряжения и т. Д. Единица названа в честь Блеза Паскаля и определяется как один ньютон на квадратный метр. Дюймы водяного столба (дюймы водяного столба ₂ O) определяются как давление, оказываемое водяным столбом высотой 1 дюйм при определенных условиях.При температуре 4 ° C (39,2 ° F) чистая вода имеет самую высокую плотность (1000 кг / м³). При этой температуре и стандартном ускорении свободного падения 1 дюйм вод. Ст. ₂ O составляет приблизительно 249,082 паскалей.

Важно знать, что даже если указаны максимальные значения для воздушного потока и статического давления, вентилятор не будет выдавать оба максимальных значения одновременно.

Взаимосвязь между расходом воздуха и статическим давлением вентилятора показана на графике выше.Как видите, расход воздуха и статическое давление имеют отрицательную корреляцию. Когда воздушный поток увеличивается, статическое давление уменьшается; и когда статическое давление увеличивается, воздушный поток уменьшается. Три точки обозначают возможные сценарии, в которых будет выступать болельщик.

Чтобы визуализировать 3 сценария, вам, возможно, придется представить корпус электроники, вентилируемый вентилятором. Обратитесь к приведенному выше графику с 3 обозначенными точками 1), 2) и 3).

В примере 1) у нас есть корпус, который полностью открыт с одной стороны.Нет ничего, что препятствовало бы воздушному потоку от вентилятора, и весь воздушный поток вытесняется с другого конца. В этом примере создается сценарий, при котором будет происходить максимальный воздушный поток и у нас будет нулевое статическое давление.

В примере 2) у нас есть закрытый корпус, за исключением небольшого вытяжного отверстия или выхода воздуха на другом конце. Размер выпускного отверстия меньше, чем размер отверстия для забора воздуха, что затрудняет прохождение воздуха. Постоянное скопление воздуха внутри шкафа, который не может выйти, увеличивает статическое давление внутри.Это создает сценарий, в котором поток воздуха ограничивается повышенным статическим давлением. Расход воздуха будет меньше максимального значения.

В примере 3) корпус полностью закрыт. В этом сценарии воздушный поток, поступающий в корпус, вызывает повышение статического давления, поскольку воздуху некуда выходить. После превышения нормативного статического давления, даже если вентилятор продолжает работать, высокое статическое давление больше не пропускает внутрь воздух.Другими словами, было достигнуто максимальное статическое давление, и объем воздушного потока упал до нуля.

В реальной жизни примеры 1) и 3) нереалистичны. В практическом примере вентиляции корпуса электроники, большинство вентиляторов будет работать аналогично примеру 2). Однако для построения графика используется аналогичный метод (также известный как двухкамерный метод).

Плотность установки

Хорошо, теперь, когда мы понимаем поток воздуха и статическое давление на примере корпуса электроники, давайте сделаем его более реалистичным.В корпусе для электроники находятся критически важные электрические устройства, такие как ПЛК, источники питания и драйверы для управления движением в автоматизированных машинах. Поскольку это корпус с элементами, генерирующими тепло, вентилятор необходим для снижения температуры и поддержания работы электроники. Количество компонентов внутри корпуса определяет «плотность установки».

При меньшем количестве компонентов (низкая плотность установки) остается больше места для прохождения воздуха. Этот сценарий несколько похож на приведенный выше пример 1), где вентилятор производит большой воздушный поток.

Чем больше компонентов (высокая плотность установки), тем больше препятствий на пути воздушного потока. Этот сценарий будет аналогичен приведенному выше примеру 2), который является наиболее распространенным. В этом случае высокое статическое давление может снизить расход воздуха ниже его максимального значения.

Важность импеданса

Как определяются требования к фактическому расходу воздуха и статическому давлению? Ответ – сопротивление. Импеданс определяется как сопротивление воздушному потоку, и он может быть в форме электронных компонентов, стен или чего-либо, что препятствует прохождению воздушного потока. Фактический расход воздуха и статическое давление определяются импедансом.

Посмотрим, как это делается. Для большинства применений с принудительным воздушным охлаждением импеданс рассчитывается по «квадратичному закону», что означает, что статическое давление изменяется как квадратная функция изменений CFM.

P = KrQ ⁿ

где:

P = статическое давление
K = коэффициент нагрузки (здесь некоторая справочная информация)
r = плотность жидкости
Q = расход
n = постоянный; Пусть n = 2; аппроксимация турбулентной системы.

На графике ниже мы показываем 3 желтые линии для отображения 3 различных уровней импеданса (A, B и C).

Зеленая линия обозначает расход воздуха и статическое давление. Точка A соответствует высокому сопротивлению, а точка C – низкому сопротивлению. Фактический воздушный поток и статическое давление определяются там, где кривая импеданса (желтая) пересекает кривую рабочих характеристик (зеленая).

Иногда бывает сложно определить полное сопротивление системы.В этом случае можно с уверенностью предположить, что фактический воздушный поток будет примерно половиной максимального воздушного потока вентилятора, поэтому выберите вентилятор, который может производить вдвое больший воздушный поток.

Для успешного проектирования вентиляции шкафа, помимо выбора вентилятора, следует учитывать и другие факторы, такие как размер впускных / выпускных отверстий, расположение отверстий и размещение компонентов. В следующем видео мы используем дым, чтобы продемонстрировать, как на воздушный поток могут влиять различные конструкции корпуса, такие как разные диаметры всасывающих отверстий и использование разделителей.

Использование дополнительных принадлежностей, таких как фильтры, экраны или защитные кожухи для пальцев, может увеличить надежность и срок службы вентиляторов в пыльной или влажной среде, но они также повлияют на характеристики воздушного потока и статического давления.

На приведенном выше графике показаны данные о потерях давления, вызванных аксессуарами вентилятора для вентилятора размером 119 мм (4,69 дюйма). Фильтр вызывает наиболее значительную потерю давления, в то время как защита пальцев вызывает небольшие потери.

На приведенном выше графике показано, как характеристики могут измениться при установке аксессуаров на примере вентилятора MU1225S-21. Большая потеря давления приводит к большему снижению характеристик воздушного потока и статического давления.

Выбор вентилятора теплообменника

Определение полного сопротивления системы

После оценки воздушного потока необходимо рассчитать или измерить полное сопротивление системы или «сопротивление воздушному потоку».Полное сопротивление системы выражается в статическом давлении как функции воздушного потока. Типичная кривая импеданса системы определяется уравнением (4):

Где:

Это уравнение описывает взаимосвязь между статическим давлением и расходом воздуха, требуемым в конкретной системе.

Возвращаясь к предыдущему примеру, используя уравнение 4, мы вычисляем статическое давление в шкафу, равное 0,11 дюйма водяного столба. В этом приложении имеется до 1 галлона в минуту доступной производственной воды при температуре 52 ° F (11 ° C).Нам нужно выбрать вентилятор, который может обеспечить поток воздуха не менее 27 куб.

ITD – это начальная разница температур поступающего горячего воздуха и холодной воды.

Как показано на Рисунке 1 ниже, теплообменник с медными трубками и ребрами 6105 будет обеспечивать 6,9 Вт / ° C в паре с вентилятором, который может обеспечивать не менее 27 кубических футов в минуту и расход воды более 0,25 галлонов в минуту. Если мы выберем модель вентилятора Oriental Motor MU1225S, как показано на рисунке 2, розовые вертикальные и горизонтальные линии покажут это при требуемом значении 0.Этот вентилятор обеспечивает 11 дюймов водяного столба 39 кубических футов в минуту, что намного превышает наши требования в 27 кубических футов в минуту. Однако важно отметить, что аксессуары вентилятора, такие как защитные кожухи для пальцев и фильтры, могут влиять на производительность вентилятора, как показано разницей между воздушными потоками в точках A, B и C на рисунке 2. В системе с высоким сопротивлением, такой как В нашем примере влияние на производительность вентилятора минимально. Однако с системой с низким импедансом влияние на производительность вентилятора может быть больше. Если бы в нашем шкафу был свободный путь для воздушного потока, импеданс системы был бы относительно низким, а аксессуары оказали бы значительное влияние на производительность вентилятора, как показано разницей воздушного потока между точками D, E и F на Рисунке 1.Любое значительное снижение расхода воздуха от требуемого количества повлияет на производительность теплообменника.

Помимо воздушного потока и импеданса системы, при выборе вентилятора необходимо учитывать другие важные факторы, такие как тип вентилятора, постоянный или переменный поток, мощность переменного или постоянного тока, плотность воздуха, шум, ожидаемый срок службы, электромагнитные / радиопомехи и т.
