Наружные выключатели и розетки, оптовая цена со склада, доставка по РФ

В ряде случаев прокладывание электросети открытым способом не просто оправданный вариант, но и единственная допустимая возможность. К примеру, при прокладывании кабеля по горючему основанию (деревянные стены) — использование скрытого метода нерентабельно и, более того, запрещено правилами безопасности. Для подобных сетей, естественно, требуется специальная электрофурнитура. Для этих целей служат наружные розетки и выключатели.

Конструкция накладных розеток и выключателей

Первое и единственное конструктивное отличие наружного выключателя или розетки от встраиваемой заключается в наличии собственного корпуса. Механизмы накладных розеток и выключателей не отличаются от встраиваемых. Розетки, в зависимости от конкретной модели, также могут оснащаться контактами заземления, защитными шторками, а также винтовыми и безвинтовым зажимами. Они могут иметь од одного до четырех механизмов в корпусе.

Справедлива эта особенность, как для накладных розеток, так и для наружных выключателей. Также встречаются модели для внешнего монтажа, с выключателем и розеткой в одном корпусе, но их не так много и их использование имеет ряд особенностей.

Еще один важный конструктивный момент накладных розеток и выключателей — степень защищенности. Это параметр, как правило, оказывает влияние на цену наружной розетки. Такие модели чаще всего применяются в промышленных, подсобных помещениях или вовсе за их пределами. Поэтому многие модели оснащаются соответствующими элементами конструкции — уплотнителями на вводах кабеля, каналах, ведущих к контактам и между деталями корпуса. В частности, важный конструктивный элемент защищенной накладной розетки — откидная крышка. При необходимости купить розетку для наружной проводки важно помнить, что не каждая розетка с крышкой обязательно защищена по определенному стандарту IP. Кроме того, защищенность этой самой розетки «активна» только при закрытой крышке.

Таким образом, для монтажа в помещениях с повышенной влажность и в закрытых уличных щитках необходимо использовать внешние розетки и выключатели, с защищенностью не менее IP 44. А для применения вне пределов помещения и электрощитов — более защищенные модели с IP от 54. Некоторые коллекции обеспечивают возможность приобрести защищенный корпус и необходимый механизм отдельно.

Особенности монтажа

Монтаж внешних розеток и выключателей производится быстрее, чем встраиваемых. Первые не нуждаются в устройстве специальных углубления в стене для монтажной коробки. Основная часть корпуса накладных изделий крепится к рабочей поверхности при помощи двух — четырех шурупов с дюбелями. Такая особенность бытовой наружной розетки значительно снижает количество требуемого для монтажа времени.

Для монтажа подобных изделий достаточно снять лицевую накладку на механизм, закрепить основу корпуса на поверхности, подключить и поместить внутрь механизм. Затем останется только вернуть лицевую накладку на место и выключатель или розетка готова к работе.

Естественно, в процессе установки и эксплуатации необходимо соблюдать правила безопасности. Также, перед тем, как купить наружную розетку, рекомендуется хотя бы приблизительно подсчитать мощность предполагаемых потребителей, которые будут к ней подключатся, и сопоставить ее с максимально допустимой нагрузкой.

Декоративные аспекты

В силу своих конструктивных особенностей, накладные розетки и выключатели в значительной степени выступают над несущей поверхностью. В гораздо большей степени, чем встраиваемые модели. Поэтому при их конструировании гораздо больше внимания уделяется надежности, удобству монтажа и функциональности. Исключение составляют винтажные электроустановочные изделия. При их изготовлении оформление играет решающую роль, ведь ретро розетка или выключатель — это, прежде всего, предмет стиля, а уже потом функциональное устройство.

Кроме того, если оформление интерьера диктует сложные требования, которым не способна удовлетворить ни одна из существующих моделей, есть и дополнительная возможность. Некоторые серии электроустановочных изделий (LK Vintage, Legrand Valena) предлагают специальные подъемные коробки. Подобные изделия позволяют превратить любую встраиваемую розетку (или выключатель) в накладную.

Таким образом, наружные розетки и выключатели — это электроустановочные изделия, используемые для монтажа в сети, проложенные открытым способом. Они имеют некоторые декоративные нюансы, но в плане функциональности ничем не уступают встроенным моделям.

Как установить наружный выключатель?

Часто встречаю в квартирах проводку скрытую, а выключатель стоит наружный. Раньше так строили, по крайней мере в нашем городе. Поэтому со временем встает вопрос о замене наружного выключателя. Здесь все просто и штроб для него ни каких не нужно. Давайте ниже разберемся как установить наружный выключатель. Весь этот интересный процесс я смоделировал на небольшом стенде и ниже проиллюстрировал каждый шаг фотографиями. Посмотрев их, вы сможете не только установить наружный выключатель, но и демонтировать его и если нужно заменить.

Смотрим…

Как установить наружный выключатель?

В качестве примера возьмем вот такой наружный выключатель. Процесс монтажа всех выключателей в основном одинаковый, только у разных производителей их конструкция может немного отличаться.



Сначала нам необходимо его разобрать. Для этого тонкой плоской отверткой поддеваем клавишу и вынимаем ее.

Вот что в итоге получаем…

Теперь необходимо снять корпус выключателя. Для этого отверткой откручиваем два болта…

Так мы получили доступ к контактам наружного выключателя. Их всего два, так как выключатель одноклавишный. Одной жилой у нас будет приходить фаза с распределительной коробки, а другой жилой будет уходить та же фаза на сам светильник (люстру).

Монтаж наружного выключателя мы начинаем с подключения проводов. Полярность тут не имеет большого значения. В нашем случае провод к выключателю походит сверху. Сам провод нужно спрятать в кабель-канал. Так будет красиво и безопасно. Также провод может к выключателю подходить с любой стороны или из самой стены.

Теперь нужно закрепить наружный выключатель на стену. Если стена бетонная или кирпичная, то крепим дюбелями, а если деревянная и тому подобное, то крепим просто саморезами. Почему я описал сначала подключение провода к наружноу выключателю, а только потом его крепление? Мне кажется так удобнее. Провода подключить на контакты проще, когда он находится на весу. Так им можно свободно маневрировать во время подключения проводов и потом они уже ни как не мешают при его креплении.

Теперь нужно нам поставить на место корпус. Если провод подходит сбоку, то корпус у нас не сядет на место. Тут нужно вырезать в корпусе небольшой проем для прохождения кабеля.

Для этого есть специальные метки, где толщина пластмассы совсем тонкая, что облегчает ее удаление.

После того как вырезали проем, ставим корпус на место и крепим болтами…

На заключительном этапе установки наружного выключателя ставим на место клавишу. Смотрите, чтобы выступы с внутренней стороны клавиши попали в сам переключатель…

Вот и все мы установили наружный выключатель. Его демонтаж происходит в обратном порядке.

Читайте: Как установить внутренний выключатель?

Не забываем улыбаться:

В воскресной школе идет урок
Батюшка: – А скажи мне отрок, как течет электричество по проводам?
Ученик: – С божьей помощью!
Батюшка: – Молодец – садись

Установка наружного (накладного) выключателя

К вашему вниманию подробная пошаговая фото-инструкция – установка наружного (накладного) выключателя.

Электропроводка для выключателя наружной установки, может быть проложена как открытым способом (в кабель-канале, гофре или даже просто проводом), так и скрыто (провода располагаются внутри стен). При этом, схема подключения может быть применена любая из существующих. Довольно подробно мы уже обсуждали это в статье «Проводка и схема подключения выключателя».

Для нашего примера мы используем самую простую схему подключения одноклавишного выключателя, представленную на изображении ниже.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.



В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.





Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу.
В нашем примере, мы покажем установку наружного выключателя Schneider Electric из серии «

Этюд» со степенью защиты IP44.





УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2.Разбираем выключатель.

О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.



3. Снимаем лицевую панель выключателя.

После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.



Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,



После этого ее можно с легкостью отсоединить.



4.Достаем механизм наружной розетки из корпуса.



5.Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.



6.Намечаем на стене места расположения крепежных отверстий выключателя.



7.Делаем отверстия для крепежа в стене.

В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.



В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.



8.Фиксируем корпус розетки на стене, с помощью дюбель-гвоздей.





9. Заводим провода в выключатель.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.



После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.



10.Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.



11. Подключаем провода к выключателю.

Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





После завершения подключения проводов, устанавливаем механизм выключателя в корпус.

12.Прокладываем провод идущий через выключатель к розетке.

Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.



13. Собираем выключатель.

Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.



И ставим в посадочное место клавишу.



14. На этом установка завершена.

Включаем подачу электричества и проверяем работу наружного выключателя.





Как видите, в монтаже наружного выключателя нет ничего сложного и практически каждый сможет выполнить установку самостоятельно. Даже такой вариант, когда через выключатель проходит питающий провод к наружной розетке, расположенной под ним, уже не должен вызвать вопросов. Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Кстати, о том, как установить розетку, которая находится под выключателем, читайте в нашей статье «Установка наружной (накладной) розетки».

ВСп20-1-0-ГПБ выкл 1кл проход. о/у IP54 (цвет клавиши: белый) ГЕРМЕС PLUS | EVMP12-K01-10-54-EC IEK (ИЭК)

Технические характеристики EVMP12-K01-10-54-EC

Схема подключения: Выключатель 1-полюсный.
Тип включения или управления: Клавишный (качели)/кнопочный.
Тип комплектации: Механизм в корпусе (в сборе).
Количество клавиш: 1.
Тип монтажа: Поверхностн. монтажа (открыт. установка).
Способ или тип крепления: Винтовое крепление.
Материал: Пластик.
Вид или марка материала: Термопласт.
Защитное покрытие поверхности: Необработанная.
Тип поверхности: Глянцев./блестящ./зеркальный.
Цвет: Белый.
Подсветка: Без подсветки.
Подходит для степени защиты – IP: IP54.
Номин напряжение: 250 В.
Номин ток: 10 А.
Тип или способ подключения: Клемма винтовая.
Макс поперечное сечение проводника2: 2,5 мм.
Температура эксплуатации: -25…+40 °C.
Частота: 50 Гц.
Климатическое исполнение: УХЛ2.
Дочерний класс: EC001590-1.
Гарантийный срок, Лет: не менее 10

  • Материал Пластик
  • Цвет Белый
  • Способ монтажа Открытой установки
  • Код товара IEK (ИЭК)#evmp12k011054ec
  • Тип крепления Винтовое крепление
  • Номин. ток 10 А
  • Вид/марка материала Термопласт
  • Не содержит (без) галогенов Да
  • Схема подключения Выключатель 1-полюс.
  • Тип включения/управления Клавиша/кнопка
  • Тип комплектации В сборе с корпусом
  • Защитное покрытие поверхности Необработанная
  • Тип поверхности Глянцевый
  • Подсветка Без подсветки
  • Подходит для степени защиты (IP) IP54
  • Номин. напряжение 250 В
  • Способ подключения Винтов. зажим/клемма

тип установки, крепление проводов и способ управления

При монтаже освещения используются различные виды выключателей, которые подбираются в зависимости от параметров осветительного оборудования и дизайна интерьера. Чтобы выбрать подходящую модель, надо знать какие бывают выключатели – в чем их различие по способу монтажа, подключению и принципу действия.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

В плане дизайна выключатели для скрытого монтажа более привлекательны, так как на стене видно только их лицевую часть.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

В случае крайней необходимости алюминиевые провода использовать все же можно, но для этого придется дополнительно купить специальную смазку, которой надо покрыть провода перед их фиксацией в зажимах.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Способ включения

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

Стандартные клавишные

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

В свою очередь к такому типу можно отнести следующие виды выключателей света:

Кнопочные

Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.

Веревочные

По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).

Чаще всего такие устройства используются как дизайнерский ход, но они имеют и некоторые практические преимущества: их гораздо проще найти в темноте, а также к ним легче добраться ребенку.

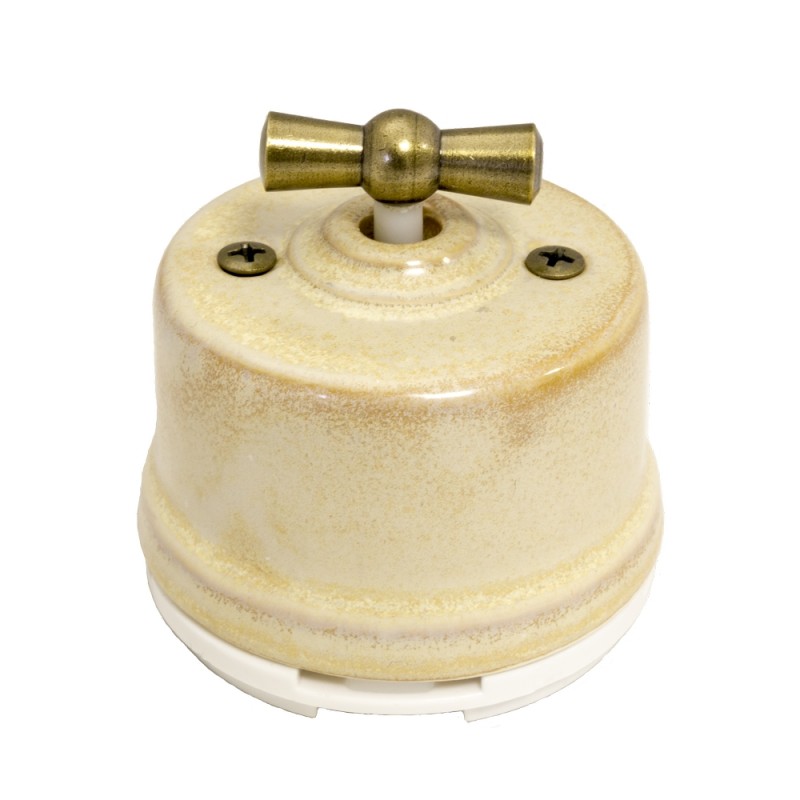

Поворотные

Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.

Ползунковые

Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.

Выключатели проходные

По сути, это не выключатели, а двухпозиционные переключатели, которые замыкают одну либо вторую ветку электрической цепи. Основа их электросхемы – три контакта: один на входе и два на выходе – переключения замыкают входящий провод с одним из исходящих. Особенность их конструкции позволяет при использовании двух переключателей собрать схему, в которой один источник освещения будет включаться и выключаться из двух разных мест.

Внешне такие выключатели ничем не отличаются от стандартных клавишных, но есть одна особенность по способу включения.

Если обычные имеют строго обозначенные положения «вкл-выкл», то у проходных они могут постоянно меняться.

К примеру, есть два выключателя, клавиши обоих находятся в положении «вниз» и освещение выключено. Когда в первой точке переключить клавишу вверх, то свет включится. Затем надо выключить освещение во второй точке, для чего клавиша на ней тоже переключается (с нижнего положения на верхнее). Теперь чтобы включить свет в первой точке надо уже опустить клавишу в положение «вниз» и т.д.

Перекрёстные (реверсивные)

Сделаны для использования в паре с проходными переключателями, в том случае, если надо включать освещение из трех и более мест. Схема такого переключателя представляет собой четыре контакта – по два на входе и выходе. В одном положении входящие контакты замкнуты с соответствующими по расположению исходящими (1 с 3, а 2 с 4), а при переключении они меняются местами (1 идет на 4, а 2 на 3).

Из схемы видно, что в случае необходимости перекрестный переключатель можно использовать в качестве обычного выключателя, но так как стоимость его несколько выше стандартной модели, то целесообразность такого решения будет под вопросом.

Выключатели-светорегуляторы (Диммеры)

Второе название таких выключателей происходит от английского слова dimmer, что переводится как затемнение и исчерпывающе характеризует возможности этого класса устройств – плавное изменение уровня освещенности от максимального до полного выключения.

По сути это резистор переменного сопротивления который устанавливается в электрическую цепь последовательно к нагрузке.

Пример работы таких выключателей мог видеть каждый посетитель кинотеатра – когда свет понемногу начинает гаснуть, значит сейчас начнется фильм и надо поскорее занимать места, если не успели этого сделать заранее.

В домашних условиях такие выключатели будут полезны для установки нужной интенсивности освещения, ведь, к примеру, для чтения и просмотра телевизора яркость нужна разная.

Также полезным такой регулятор будет если в семье есть маленький ребёнок, которого может испугать неожиданная смена освещения.

Сенсорные

Такие типы выключателей изготавливаются на основе двух принципиально различных схем. Изначально они использовали наличие у человеческого тела наличие определенной электрической емкости – в основе такого устройства применяется конденсаторная схема. После прикосновения к контакту емкость изменялась и подавался сигнал на включение или выключение освещения. Даже в первоначальном варианте такой выключатель света позволял плавно регулировать уровень освещенности – если просто дотронуться до контакта, то лампа выключался сразу, а если удерживать палец на контактной пластине то постепенно.

Современные устройства оснащаются миниатюрными дисплеями, наподобие экрана мобильного телефона, а управление происходит посредством микросхемы. Это позволяет добавлять в такие выключатели дополнительными функциями: таймер, подсветка и т.п.

Акустические

Интересное решение, позволяющая без дополнительных устройство включать и отключать освещение из любой части комнаты. От какого устройства есть как несомненное преимущество такие очевидные недостатки, из-за которых рекомендуется рассмотреть возможность установки его в паре с другим выключателем.

К минусам относятся самопроизвольное срабатывание, например, если открывать шампанское или просто похлопать ребенку за рассказанный стих.

Если настройка или размещение выключателя произведены неудачно, то он не всегда будет срабатывать с первого раза – особенно этим грешат бюджетные модели.

Также надо учитывать, что рано или поздно свет надо будет включить бесшумно, а еще, такие выключатели не могут регулировать уровень освещенности.

Управляемые дистанционно

Эти устройства являются одной из ступеней развития концепции «умного дома». После установки таких выключателей, освещение можно регулировать посредством пульта дистанционного управления: включать, выключать, приглушать – полный набор функций зависит от производителя.

Так как все управление производится как с пульта, так и напрямую с выключателя, то недостатки такого устройства сведены к минимуму, а заключаются они в необходимости держать пульт под рукой и при этом стараться не сесть на него и избегать прочих механических воздействий.

Очевидно, что стоимость таких устройств будет на порядок выше, чем у стандартных выключателей.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Недостаток бюджетных моделей – они способны обнаружить движение только в перпендикулярной плоскости, а если идти напрямую на датчик, то он будет считать, что ничего не происходит.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

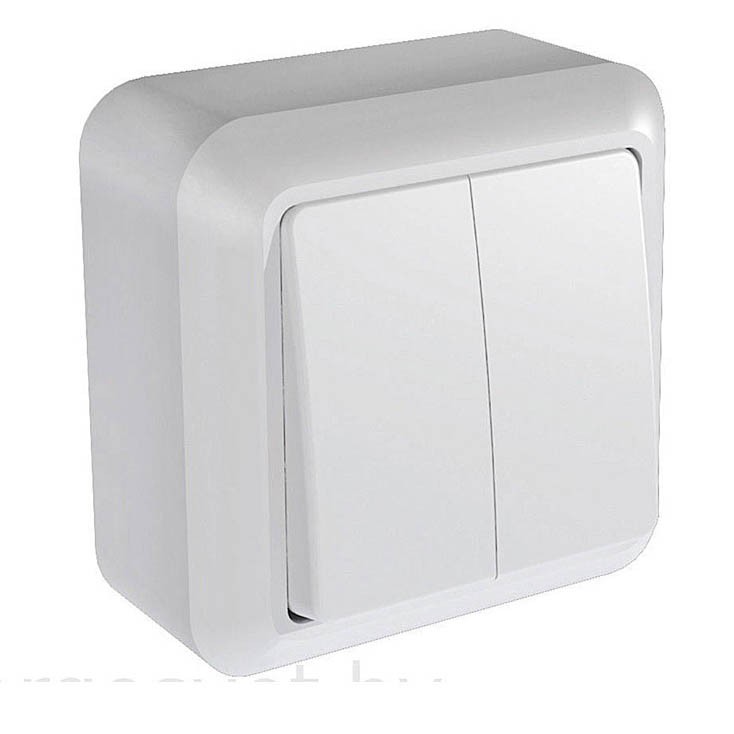

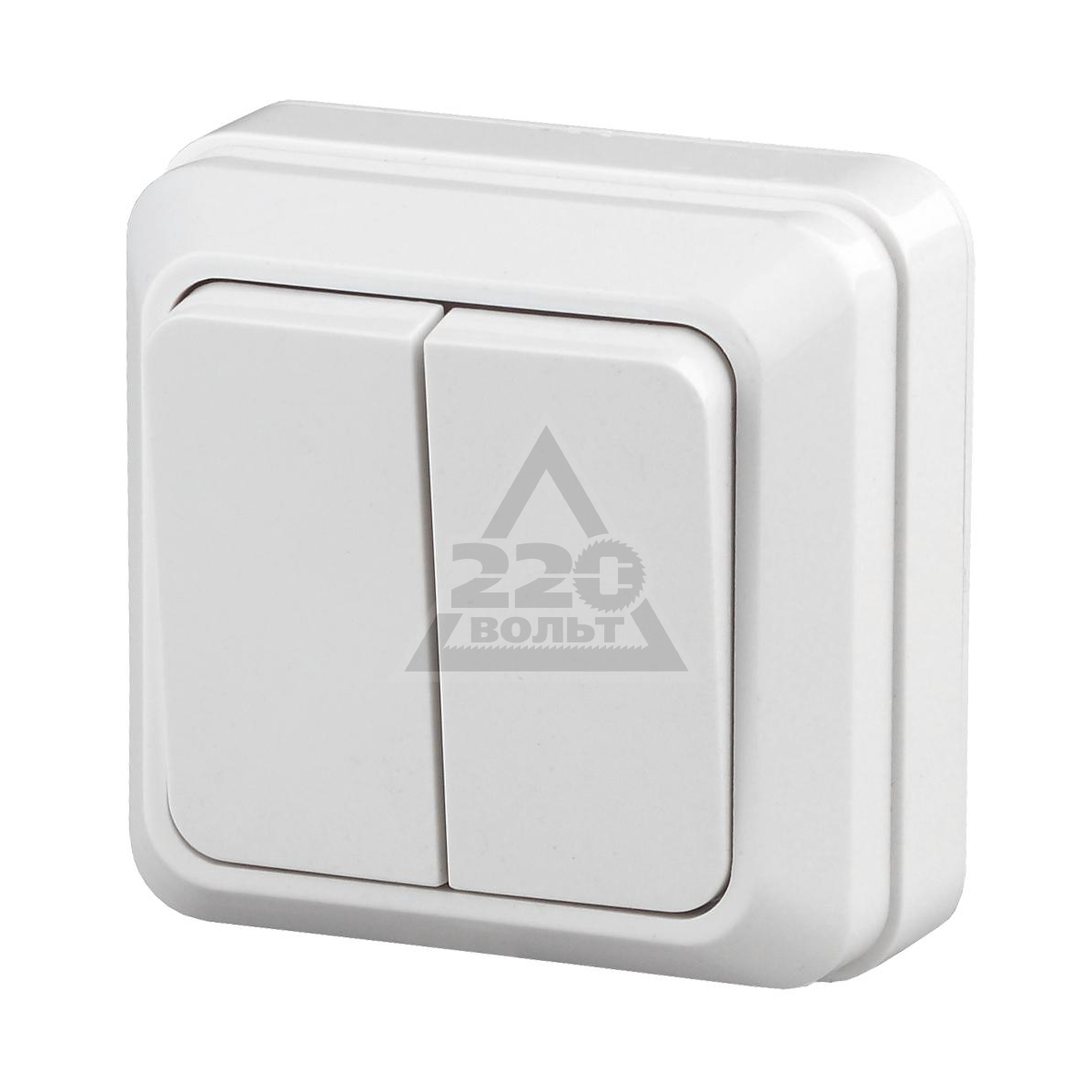

BLANCA двухклавишный выключатель наружный (cх.5) с изолирующей пластиной, 10A, 250B, алюминий

Страна

Российская Федерация АвстралияАвстрияАзербайджанАландские ОстроваАлбанияАлжирАнгильяАнголаАндорраАнтигуа и БарбудаАнтильские Острова (Нидерландские)Аомынь (Макао)АргентинаАрменияАрубаАфганистанБагамские ОстроваБангладешБарбадосБахрейнБеларусьБелизБельгияБенинБермудские ОстроваБолгарияБоливияБонайре, Саба и Синт-ЭстатиусБосния и ГерцеговинаБотсванаБразилияБританская территория в Индийском океанеБрунейБуве, островБуркина ФасоБурундиБутанВануатуВатиканВеликобританияВенгрияВенесуэлаВиргинские Острова (Британские)Виргинские Острова (США)Восточное СамоаВосточный ТиморВьетнамГабонГаитиГайанаГамбияГанаГваделупаГватемалаГвиана ФранцузскаяГвинеяГвинея-БисауГерманияГернсиГибралтарГондурасГонконгГренадаГренландияГрецияГрузияГуамДанияДжерсиДжибутиДоминикаДоминиканская РеспубликаЕгипетЗамбияЗападная СахараЗападное СамоаЗимбабвеИзраильИндияИндонезияИорданияИракИранИрландияИсландияИспанияИталияЙеменКабо-ВердеКазахстанКаймановы островаКамбоджаКамерунКанадаКатарКенияКипрКиргизия (Кыргызстан)КирибатиКитайКокосовые (Килинг) островаКолумбияКоморские ОстроваКонгоКонго, Демократическая РеспубликаКорейская Народно-Демократическая РеспубликаКорея, РеспубликаКоста-РикаКот-д’ИвуарКубаКувейтКука, ОстроваКюрасаоЛаосЛатвияЛесотоЛиберияЛиванЛивияЛитваЛихтенштейнЛюксембургМаврикийМавританияМадагаскарМакедонияМалавиМалайзияМалиМальдивыМальтаМаоре (Майотта)МароккоМартиникаМаршалловы ОстроваМексикаМелкие отдаленные острова СШАМикронезия (Федеративные Штаты Микронезии)МозамбикМолдоваМонакоМонголияМонтсерратМьянма (Бирма)Мэн, ОстровНамибияНауруНепалНигерНигерияНидерландыНикарагуаНиуэНовая ЗеландияНовая КаледонияНорвегияНорфолкОбъединенные Арабские ЭмиратыОманПакистанПалауПалестинаПанамаПапуа — Новая ГвинеяПарагвайПеруПиткэрнПольшаПортугалияПуэрто-РикоРеспублика АбхазияРеспублика Южная ОсетияРеюньонРождества (Кристмас), ОстровРоссийская ФедерацияРуандаРумынияСальвадорСан-МариноСан-Томе и ПринсипиСаудовская АравияСвазилендСвальбард (Шпицберген) и Ян-МайенСвятой Елены, ОстровСеверные Марианские ОстроваСейшельские ОстроваСен-МартенСен-Пьер и МикелонСенегалСент-БартельмиСент-Винсент и ГренадиныСент-Китс и НевисСент-ЛюсияСербияСингапурСинт-МартенСирияСловакияСловенияСоединенные Штаты Америки (США)Соломоновы ОстроваСомалиСуданСуринамСьерра-ЛеонеТаджикистанТаиландТайвань (провинция Китая)ТанзанияТеркс и КайкосТогоТокелауТонгаТринидад и ТобагоТувалуТунисТуркменистанТурцияУгандаУзбекистанУкраинаУоллис и ФутунаУругвайФарерские островаФиджиФилиппиныФинляндияФолклендские (Мальвинские) ОстроваФранцияФранцузская ПолинезияФранцузские Южные территорииХерд и Макдональд, островаХорватияЦентральноафриканская РеспубликаЧадЧерногорияЧешская РеспубликаЧилиШвейцарияШвецияШри-ЛанкаЭквадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияЮжная Георгия и Южные Сандвичевы островаЮжно-Африканская РеспубликаЮжный СуданЯмайкаЯпония

разновидности приборов, как выполняется монтаж переключателей

Недорогой и универсальный в использовании одноклавишный наружный выключатель — это электроустановочный прибор, позволяющий управлять освещением в помещении. Он отличается простотой конструкции, надежностью, долговечностью и предлагается покупателям по доступным ценам. Такой вид устройства может быть с легкостью установлен самостоятельно, чтобы позволит сэкономить на обращении к профессиональным электрикам.

Описание прибора

Выключатель одноклавишный представляет собой коммутационный аппарат, управляющий освещением в помещении. Основным отличием этого прибора от розетки является работа с меньшими токами и механический принцип устройства, когда цепь за счет нажатия клавиш размыкается, что позволяет выключить освещение. На сегодняшний день существуют многочисленные разновидности приборов, которые отличаются количеством клавиш, наличием возвратного механизма, а также дополнительной подсветкой и рядом других функций, которые расширяют функциональные возможности таких устройств.

Основным критерием качества выключателя является прочность используемых для его изготовления материалов, а также правильная организации электросхемы устройства. Чаще всего их выполняют из прочного пластика, однако в продаже можно найти деревянные, керамические и стеклянные варианты. Выбор той или иной модели будет зависеть от особенностей организации электросети в доме, а также общей стилистики оформления помещения.

Стандартный выключатель будет состоять из защитных внешних пластиковых элементов, а также рабочих внутренних компонентов. Из качественного полимера может быть изготовлена клавиша и ободок переключателя. Внутренние элементы выполняются из прочного металла и других надежных материалов. Под клавишей, которая разрывает электрическую цепь, располагается защитная рамка, фиксирующаяся к корпусу устройства винтами или пластиковыми защелками.

Рабочий механизм расположен под пластиковой рамкой и защищен прочным корпусом устройства. Сбоку находятся распорные лапки, которые позволяют обеспечить прочную фиксацию выключателя к подрозетнику. Имеется два контакта, один из которых идет на светильник, а ко второму подключается провод с фазой. Выключатели имеют соответствующие маркировки, по которым можно с легкостью определить, куда будет подсоединяться провод. Однако в одноклавишных моделях подобное не принципиально, что позволяет менять местами контакты без опасности сжечь устройство.

Разновидности переключателей

Одноклавишные переключатели принято разделять по внешнему виду и по внутренней электросхеме. Существует два основных типа устройства:

  • Одноклавишные выключатели.
  • Проходные модели.

Их отличием друг от друга является наличие у проходного выключателя специального механизма, который обеспечивает переключение электроцепи сразу по трем контактам. Тогда как стандартные одноклавишные модели прерывают подачу электричества в цепи только по двум контактам.

Наибольшее распространение на сегодняшний день получили простейшие одноклавишные модели, которые сочетают универсальность и простоту использования. Благодаря своей доступной стоимости они позволяют существенно снизить расходы на выполнение ремонта в доме, исключая в последующем какие-либо проблемы с электроснабжением и работой осветительных приборов в квартире и загородном коттедже.

Одноклавишные механизмы

Представить себе квартиру или частный дом без одноклавишных выключателей освещения попросту невозможно. Такие приборы используются в электросети с напряжением не более 1000 Вольт. Устройство не имеет встроенной защиты от коротких замыканий и перегрузок, но при этом позволяет существенно упростить управление освещением в доме. Благодаря своей простой конструкции, одноклавишный выключатель может быть с легкостью установлен самостоятельно, в последующем не доставляя каких-либо проблем при эксплуатации техники.

Существует несколько разновидностей одноклавишных механизмов:

  • Внешние.
  • Внутренние.
  • С защитой от влаги.
  • Модульные.

Выбирать ту или иную разновидность прибора необходимо с учётом последующих особенностей его эксплуатации. Большинство домовладельцев устанавливают стандартные внешние выключатели и лишь в ванне или на кухне монтируют более дорогие модели, имеющие защиту от влаги.

Наружные варианты

Основное назначение наружных приборов — это установка с открытой проводкой. Электропровод может идти по стене в металлической или пластиковой защите, подключаясь к одноклавишному выключателю. В соответствии с действующими правилами безопасности такой прибор должен устанавливаться на специальную противопожарную основу, которая выполняется из негорючего материала. Выключатель одноклавишный наружной установки станет отличным выбором для дачи или загородного дома, где используется простейшая открытая проводка.

Внутренние модели

Чаще всего в квартирах и частных домах используется скрытая проводка, с прокладкой электрокабеля внутри стен. Для управления светом в этом случае применяют специальные внутренние переключатели, которые имеют простую конструкцию и предназначены для установки в нише стены. В выполненное отверстие крепится пластиковый цилиндр, в который в последующем монтируется внутренний прибор, с подводкой провода из скрытой в стене проводки.

Имеется возможность установки внутренних переключателей с заземлением и без нулевого провода. При использовании мощного осветительного оборудования рекомендуется выполнять необходимую электрозащиту, что предупредит появление коротких замыканий и других проблем в работе выключателей, возникших по причине их перегрузки. Качеству крепления пластикового цилиндра и фиксации переключателей необходимо уделить должное внимание, так как при неправильно выполненном монтаже существует вероятность отхода контактов, что может привести к поражению током при использовании электроприборов.

Модульное исполнение

Специальная конструкция модульных выключателей позволяет с легкостью менять исполнительные устройства и добавлять клавиши управления освещением. Благодаря своей универсальности такие приборы могут использоваться как домовладельцами, так и применяться в промышленных и офисных помещениях. Изготовлены они исключительно под пластиковые или металлические кабель-каналы, соответственно могут монтироваться лишь на наружную проводку.

Влагозащитные устройства

Эта разновидность переключателей используется в помещениях, где в воздухе отмечается повышенное содержание влаги. Они незаменимы на кухне, в банях, саунах, ванных комнатах и туалетах. Специальная конструкция прибора позволяет предупредить поражение током при конденсации влаги или попадании воды внутрь устройства. Влагозащитные выключатели могут различаться своей конструкцией, степенью защищённости, способом монтажа и рядом других параметров. Необходимо правильно подобрать ту или иную модель, в зависимости от особенностей эксплуатации помещения, где будут использоваться осветительные приборы.

Самостоятельная установка

Простота конструкции одноклавишных выключателей позволяет все работы по монтажу приборов выполнить самостоятельно. Нужно помнить лишь о том, что к устройству подводится одна фаза, что предупреждает появление коротких замыканий в светильниках и люстрах. Используя простейшие измерители, можно определить, к какому проводу подведена фаза, и выполнить правильное подключение выключателя.

При неправильном подключении, когда к выключателю подведены две фазы или имеется неплотная фиксация проводов, может происходить быстрый выход из строя светильников и светодиодных лампочек. Чтобы исключить подобное, необходимо прочно фиксировать зажимами провода, подключая лишь одну фазу к прибору.

Одноклавишный выключатель отличается простотой конструкции, что позволяет все монтажные работы выполнить самостоятельно. Нужно лишь правильно подобрать разновидность прибора в зависимости от особенностей помещения, где они будут установлены. Следует также учитывать тип электропроводки, которая может быть открытой и закрытой, соответственно, потребуется правильно выбирать те или иные разновидности выключателей, что обеспечит полностью беспроблемную эксплуатацию светильников и светодиодных лампочек.

Что такое виртуальный коммутатор Hyper-V и как он работает?

Примечание. Эта статья была первоначально опубликована в июне 2018 года. Она была полностью обновлена ​​до сентября 2019 года.

Сеть в Hyper-V обычно сбивает с толку новичков, даже тех, кто имеет опыт работы с другими гипервизорами. Виртуальный коммутатор Hyper-V представляет собой одно из более серьезных первоначальных концептуальных препятствий для продукта. К счастью, если вы потратите время, чтобы узнать об этом, вы обнаружите, что это довольно просто.Дайджест этой статьи предоставит необходимые знания для правильного планирования виртуального коммутатора Hyper-V и понимания того, как он будет работать в производственной среде. Если вы знаете все о виртуальном коммутаторе Hyper-V и можете перейти к руководству по его созданию.

Чтобы получить полное руководство по сети Hyper-V, прочтите мой пост под названием «Полное руководство по сети Hyper-V».

Замечание по System Center Virtual Machine Manager: в этой статье я не буду тратить время на настройку сети для SCVMM.Поскольку этот продукт излишне усложняет ситуацию с несколькими бессмысленными уровнями, прочное заземление виртуального коммутатора Hyper-V, которое можно получить из этой статьи, является абсолютно важным, если вы не хотите безнадежно потеряться в VMM.

Что такое виртуальный коммутатор Hyper-V?

Первое, что вы должны понять, это то, что виртуальный коммутатор Hyper-V действительно является виртуальным коммутатором. Другими словами, это программная конструкция, работающая в активной памяти хоста Hyper-V, которая выполняет функцию коммутации кадров Ethernet.Он может использовать одиночные или объединенные физические сетевые адаптеры в качестве восходящих каналов к физическому коммутатору для связи с другими компьютерами в физической сети. Hyper-V предоставляет виртуальные сетевые адаптеры своим виртуальным машинам, которые напрямую взаимодействуют с виртуальным коммутатором.

Загрузить Altaro VM Backup

Начните бесплатную 30-дневную пробную версию Altaro VM Backup сегодня и узнайте, почему ему доверяют более 40 000 организаций по всему миру. Начните прямо сейчас и запустите свою первую резервную копию менее чем за 15 минут!

Что такое виртуальные сетевые адаптеры?

Как и виртуальный коммутатор Hyper-V, виртуальные сетевые адаптеры в большинстве своем не требуют пояснений.Более подробно, это программные конструкции, которые отвечают за прием и передачу кадров Ethernet в назначенную им виртуальную машину или операционную систему управления и из них. В этой статье основное внимание уделяется виртуальному коммутатору, поэтому я уделю виртуальным адаптерам достаточно внимания, чтобы обеспечить понимание коммутатора.

Сетевые адаптеры виртуальных машин

Самые распространенные виртуальные сетевые адаптеры относятся к виртуальным машинам. Их можно увидеть как в PowerShell (Get-VMNetworkAdapter), так и в графическом интерфейсе Hyper-V Manager.На скриншоте ниже показан пример:

Пример виртуального адаптера

Я нарисовал красную рамку слева, где адаптер появляется в списке оборудования. Справа я нарисовал еще один, чтобы показать виртуальный коммутатор, к которому подключается этот конкретный адаптер. Вы можете в любой момент изменить его на любой другой виртуальный коммутатор на хосте или «Не подключен», что является виртуальным эквивалентом отключения адаптера от сети. Виртуального эквивалента «перекрестного» кабеля не существует, поэтому вы не можете напрямую подключить один виртуальный адаптер к другому.

В гостевой системе виртуальные адаптеры появляются во всех тех же местах, что и физические адаптеры.

Виртуальный адаптер из гостевой системы

Виртуальные адаптеры операционной системы управления

Вы также можете создать виртуальные адаптеры для использования операционной системой управления. Вы можете увидеть их в PowerShell и в тех же местах, где вы найдете физический адаптер. Система присвоит им имена по образцу vEthernet (< name >) .

Виртуальные адаптеры в управляющей операционной системе

В отличие от виртуальных адаптеров для виртуальных машин, ваши возможности управления виртуальными адаптерами в управляющей операционной системе немного ограничены. Если у вас только один, вы можете использовать диспетчер виртуальной сети Hyper-V Manager для настройки VLAN. Если у вас их несколько, как у меня, вы даже не можете сделать это в графическом интерфейсе:

Virtual Switch Manager с виртуальными сетевыми адаптерами с несколькими хостами

PowerShell – единственный вариант управления в этом случае.PowerShell также является единственным способом просмотра или изменения ряда настроек виртуального адаптера ОС управления. Но все это – тема отдельной статьи.

Режимы

для виртуального коммутатора Hyper-V

Виртуальный коммутатор Hyper-V имеет три различных режима работы.

Частный виртуальный коммутатор

Виртуальный коммутатор Hyper-V в частном режиме разрешает обмен данными только между виртуальными адаптерами, подключенными к виртуальным машинам.

Внутренний виртуальный коммутатор

Виртуальный коммутатор Hyper-V во внутреннем режиме разрешает обмен данными только между виртуальными адаптерами, подключенными к виртуальным машинам, и операционной системой управления.

Внешний виртуальный коммутатор

Виртуальный коммутатор Hyper-V во внешнем режиме обеспечивает связь между виртуальными адаптерами, подключенными к виртуальным машинам, и операционной системой управления. Он использует одиночные или объединенные физические адаптеры для подключения к физическому коммутатору, тем самым обеспечивая связь с другими системами.

Более подробное объяснение режимов коммутатора Hyper-V

Типы коммутаторов private и internal отличаются только отсутствием или наличием виртуального адаптера для управляющей операционной системы соответственно. Фактически, вы можете превратить внутренний коммутатор в частный коммутатор, просто удалив все виртуальные адаптеры для управляющей операционной системы, и наоборот:

Преобразование внутреннего виртуального коммутатора в частный

Как с внутренним, так и с частным виртуальным коммутатором, адаптеры могут взаимодействовать только с с другими адаптерами на том же коммутаторе и . Если вам нужно, чтобы они могли взаимодействовать с адаптерами на других коммутаторах, одна из операционных систем должна иметь адаптеры на других коммутаторах и быть настроена как маршрутизатор.

Внешний виртуальный коммутатор использует один или несколько физических адаптеров. Эти адаптеры действуют как восходящий канал для остальной части вашей физической сети. Подобно внутренним и частным коммутаторам, виртуальные адаптеры на внешнем коммутаторе не могут напрямую взаимодействовать с адаптерами на любом другом виртуальном коммутаторе.

Важное примечание : термины Private и External для коммутатора Hyper-V обычно путают с частными и общедоступными IP-адресами. У них нет ничего общего.

Общайтесь с другими ИТ-специалистами и осваивайте Hyper-V

Модерируется Microsoft MVP

Создание концепции внешнего виртуального коммутатора

Часть того, что затрудняет понимание внешнего виртуального коммутатора, – это формулировка соответствующих параметров. В графическом интерфейсе Hyper-V Manager указано Разрешить операционной системе управления использовать этот сетевой адаптер . В PowerShell New-VMSwitch есть логический параметр -AllowManagementOS , который не лучше, и его описание – «» Указывает, должен ли родительский раздел (т.е.е. операционной системы управления) должен иметь доступ к физическому сетевому адаптеру, связанному с виртуальным коммутатором, который будет создан. »- усугубляет. Слишком часто люди читают их и думают о них так:

Неправильная визуализация виртуального коммутатора Hyper-V

Самое важное, что нужно понять, это то, что физический адаптер или группа, используемые виртуальным коммутатором Hyper-V, не могут и не могут использоваться для чего-либо еще . Адаптер ни с чем не «делится». Вы не можете настроить на нем информацию TCP / IP. После того, как виртуальный коммутатор Hyper-V привязан к адаптеру или группе (он будет отображаться как Hyper-V Extensible Virtual Switch ), изменение любых других клиентов, протоколов или служб на этом адаптере в лучшем случае не даст никакого эффекта. а в худшем случае сломайте свой виртуальный коммутатор.

Вместо приведенного выше, когда вы «делитесь» адаптером, на самом деле происходит следующее:

Правильная визуализация внешнего виртуального коммутатора Hyper-V

Так называемое «совместное использование» происходит путем создания виртуального адаптера для управляющей операционной системы и подключения его к тому же виртуальному коммутатору, который будут использовать виртуальные машины.Вы можете добавить или удалить этот адаптер в любое время, не затрагивая виртуальный коммутатор. Я вижу, как многие, многие люди создают виртуальные адаптеры для операционной системы управления, устанавливая флажок Разрешить операционной системе управления использовать этот сетевой адаптер , потому что они считают, что это единственный способ заставить виртуальный коммутатор участвовать в сети для виртуальных машин. . Если это ты, не расстраивайся. Я сделал то же самое при первом развертывании 2008 R2. Ничего страшного в том, чтобы винить вульгарные формулировки инструментов, потому что это именно то, что меня тоже сбило с толку. Единственная причина для установки флажка заключается в том, что операционная система управления должна иметь возможность напрямую взаимодействовать с виртуальными машинами на созданном виртуальном коммутаторе или с физической сетью, подключенной к конкретному физическому адаптеру или группе, на которой размещен виртуальный коммутатор. . Если вы собираетесь использовать отдельный выделенный физический адаптер или команду только для управления трафиком, не используйте опцию «поделиться». Если вы собираетесь использовать конвергенцию сетей, тогда вы хотите «поделиться» ею.

Если вы не знаете, что делать вначале, это не имеет значения. Вы всегда можете добавить или удалить виртуальные адаптеры после создания коммутатора. Лично я никогда не создаю адаптер на виртуальном коммутаторе с помощью флажка Allow … или параметра -AllowManagementOS . Я всегда использую PowerShell для создания любых необходимых виртуальных адаптеров впоследствии. У меня есть свои причины для этого, но это также помогает с любыми концептуальными проблемами.

Как только вы поймете вышесказанное, вы легко увидите, что различия даже между внешним и внутренним типами переключателей не очень велики.Посмотрите на все три визуализированных типа рядом:

Параллельная визуализация всех режимов переключения

Я не рекомендую это делать, но можно преобразовать любой виртуальный коммутатор Hyper-V во внешний тип или из него, добавив или удалив физический адаптер / команду.

Каковы особенности виртуального коммутатора Hyper-V?

Виртуальный коммутатор Hyper-V изначально предоставляет несколько функций.

  • Коммутация кадров Ethernet
    Виртуальный коммутатор Hyper-V может считывать MAC-адреса в пакете Ethernet и доставлять его в правильное место назначения, если он присутствует на виртуальном коммутаторе. Ему известны MAC-адреса всех подключенных к нему виртуальных сетевых адаптеров. Внешний виртуальный коммутатор также знает об MAC-адресах в любых сетях уровня 2, которые он видит через назначенный ему физический адаптер или команду. Виртуальный коммутатор Hyper-V не имеет возможности встроенной маршрутизации (уровень 3) . Вам нужно будет предоставить аппаратный или программный маршрутизатор, если вам нужна такая функциональность. В Windows 10 и Server 2016 появились некоторые возможности NAT.Начните работу на сайте документации.
  • 802.1q VLAN, режим доступа
    Виртуальные адаптеры для управляющей операционной системы и виртуальных машин могут быть назначены для VLAN. Он будет доставлять кадры Ethernet только к виртуальным адаптерам в пределах той же VLAN, как и физический коммутатор. Если транкинг правильно настроен на подключенном физическом порту коммутатора, трафик VLAN будет распространяться на физическую сеть, как и ожидалось. Вам НЕ нужно настраивать несколько виртуальных коммутаторов; каждый виртуальный коммутатор Hyper-V автоматически разрешает немаркированные кадры и все VLAN от 1-4096.
  • 802.1q VLAN, транковый режим
    Во-первых, я хочу отметить, что более 90% людей, которые пытаются настроить Hyper-V в транковом режиме, не нуждаются в транковом режиме. Этот параметр применяет только к отдельным сетевым адаптерам. Когда вы настраиваете виртуальный адаптер в магистральном режиме, Hyper-V будет передавать разрешенные фреймы с неповрежденным тегом 802.1q . Если программное обеспечение на виртуальной машине не знает, как обрабатывать кадры с этими тегами, операционная система виртуальной машины будет рассматривать кадры как искаженные и отбрасывать их.Очень немногие программные приложения могут даже взаимодействовать с сетевыми адаптерами в точке, где они видят тег. Даже служба маршрутизации и удаленного доступа Microsoft не может этого сделать. Если вы хотите, чтобы виртуальная машина имела конечную точку уровня 3 в нескольких VLAN, вам необходимо использовать отдельные адаптеры в режиме доступа, а не в режиме магистрали.
  • 802.1p Качество обслуживания
    802.1p использует специальную часть кадра Ethernet для маркировки трафика как принадлежащего определенной группе приоритетов.Все коммутаторы на линии, которые могут говорить по стандарту 802.1p, затем назначат ему соответствующий приоритет.
  • Качество обслуживания Hyper-V
    Hyper-V имеет собственное качество обслуживания для своего виртуального коммутатора, но, в отличие от 802.1p, оно не распространяется на физическую сеть. Вы можете гарантировать минимальную и / или ограничить исходящую скорость виртуального адаптера, когда ваш виртуальный коммутатор находится в режиме Absolute , и вы можете гарантировать минимальную и / или заблокировать максимальную исходящую скорость для адаптера, когда ваш коммутатор имеет вес режим. Режим необходимо выбрать при создании виртуального коммутатора. Используйте это, если вам нужен некоторый уровень QoS, но ваша физическая инфраструктура не поддерживает 802.1p.
  • SR-IOV (Виртуализация ввода-вывода с одним корнем)
    SR-IOV требует совместимого оборудования, как на материнской плате, так и на физических сетевых адаптерах. Если этот параметр включен, у вас будет возможность подключить ограниченное количество виртуальных адаптеров напрямую к Virtual Functions – специальным конструкциям, предоставляемым вашими физическими сетевыми адаптерами.Виртуальный коммутатор Hyper-V имеет минимальное участие в каких-либо функциях ввода-вывода, что означает, что у вас будет доступ почти к полной скорости оборудования. Однако за это повышение производительности приходится платить: сетевые адаптеры SR-IOV не могут работать, если виртуальный коммутатор назначен группе адаптеров LBFO. Он будет работать с новой командой Switch-Embedded, поставляемой с 2016 года (впрочем, не все производители и не все адаптеры).
  • Расширяемость
    Microsoft публикует API, который любой может использовать для создания собственных драйверов фильтров для виртуального коммутатора Hyper-V.Например, System Center Virtual Machine Manager предоставляет драйвер, который включает аппаратную виртуализацию сети (HNV). Другие возможности включают инструменты сетевого сканирования.

Почему я должен использовать внутренний или частный виртуальный коммутатор?

Есть ровно одна причина использовать внутренний или частный виртуальный коммутатор: изоляция . Вы можете быть абсолютно уверены в том, что никакой трафик, передаваемый через внутренний или частный коммутатор, никогда не покинет хост. Вы можете частично изолировать гостей, разместив виртуальную машину с возможностями маршрутизации в изолированной сети (ах) и внешнем коммутаторе.Вы можете посмотреть на первую диаграмму в моем сообщении о программном маршрутизаторе, чтобы понять, о чем я говорю.

Внутренние и частные виртуальные коммутаторы не обеспечивают повышения производительности по сравнению с внешним виртуальным коммутатором. Это связано с тем, что виртуальный коммутатор достаточно умен, чтобы не использовать физическую сеть при доставке пакетов с одного виртуального адаптера на MAC-адрес другого виртуального адаптера на том же виртуальном коммутаторе. Однако, если трафик уровня 3 требует, чтобы трафик проходил через внешний маршрутизатор, трафик может покинуть хост, прежде чем вернуться.

Ниже показана связь между двумя виртуальными адаптерами на одном внешнем виртуальном коммутаторе в одной подсети:

Виртуальные сетевые адаптеры в одной подсети

Если виртуальные адаптеры находятся в разных подсетях, а маршрутизатор находится в физической сети, происходит следующее:

Виртуальные адаптеры в разных подсетях

Во втором сценарии виртуальные адаптеры используют IP-адреса, принадлежащие разным подсетям. Так как TCP / IP работает ( , а не виртуальный коммутатор!), Пакеты между этими двумя адаптерами должны передаваться через маршрутизатор. Помните, что виртуальный коммутатор Hyper-V – это устройство уровня 2, которое не выполняет маршрутизацию; ему не известны IP-адреса. Если вам в новинку способ работы Ethernet и IP или вам нужно что-то напомнить, у меня есть статья об этом.

Как объединение влияет на виртуальный коммутатор?

При обсуждении групп виртуальных коммутаторов и сетевых адаптеров возникает множество вопросов «если», «и», и «но».Важнейшие баллы:

  • Агрегирование пропускной способности не происходит так, как думает большинство людей .
    Я часто вижу подобные жалобы: «Я объединил 6 сетевых адаптеров 1GbE для моей команды Hyper-V, а затем скопировал файл с виртуальной машины на мой файловый сервер, и он не пошел на скорости 6 Гбит / с, и теперь я действительно злится на Hyper-V! » Есть три проблемы. Во-первых, копирование файлов ни в каком смысле не является инструментом проверки скорости сети. Во-вторых, у этого человека, вероятно, нет подсистемы жесткого диска на одном или другом конце, которая в любом случае может поддерживать 6 Гбит / с. В-третьих, Ethernet и TCP / IP не работают, не говоря уже о скорости дисков или виртуального коммутатора Hyper-V. Если вы хотите наглядно понять, почему совместная работа не ускоряет копирование файлов, в этом более старом посте есть хорошая пояснительная картинка. У меня есть более свежая статья с более подробным техническим описанием. Резюме TL; DR: использование объединения адаптеров для виртуального коммутатора Hyper-V улучшает производительность для всех виртуальных адаптеров в совокупности , а не на индивидуальном уровне.
  • Почти все переоценивают необходимую им производительность сети .Серьезно, копирование файлов – это не просто плохой инструмент для тестирования, оно также порождает нереалистичные ожидания. Обычный пользователь не сидит целый день, копируя файлы размером в несколько гигабайт. В основном они перемещают несколько бит туда-сюда и смотрят потоковое видео с кошками со скоростью 1,2 Мбит / с.
  • Использование более быстрых адаптеров дает лучшие результаты, чем использование более крупных команд. Если вам действительно нужна производительность (я могу помочь вам разобраться, если это вы), то более быстрые адаптеры дают лучшие результаты, чем большие команды. Я так же раздражен, как и все остальные, тем, как часто 10GbE перепродают учреждениям, которые едва ли могут перегрузить сеть 100 Мбит / с, но я в равной степени раздражен и людьми, которые пытаются получить эквивалент 10GbE из 10x соединений 1 GbE.
  • SR-IOV не работает в LBFO, но может работать с SET . Я упоминал об этом выше, но стоит повторить еще раз.

Как насчет виртуального коммутатора Hyper-V и кластеризации?

Самый простой способ объяснить взаимосвязь между виртуальным коммутатором Hyper-V и отказоустойчивой кластеризацией состоит в том, что виртуальный коммутатор Hyper-V не является кластерной ролью. Кластер совершенно не знает о каких-либо виртуальных коммутаторах. Hyper-V, конечно, хорошо о них знает. Когда вы пытаетесь перенести виртуальную машину с одного узла кластера на другой, Hyper-V выполнит своего рода «предполетную» проверку. Одна из этих проверок включает поиск виртуального коммутатора на целевом хосте с тем же именем, что и у каждого виртуального коммутатора, к которому подключается мигрирующая виртуальная машина. Если на целевом хосте нет виртуального коммутатора с совпадающим именем, Hyper-V не будет выполнять миграцию виртуальной машины. В версиях 2012 и более поздних версиях у вас есть возможность использовать «пулы ресурсов» виртуальных коммутаторов, и в этом случае он будет пытаться сопоставить имя пула ресурсов вместо коммутатора, но применяется то же правило сопоставления имен.

Начиная с версии 2012, вы не можете выполнять динамическую миграцию кластерной виртуальной машины, если она подключена к внутреннему или частному виртуальному коммутатору. Это верно, даже если на целевом хосте есть переключатель с таким же именем. «Предполетная» проверка не состоится. Я не пробовал использовать живую миграцию без общего доступа.

Когда кластеризованная виртуальная машина находится в режиме Live Migrated, существует вероятность небольшого перерыва в обслуживании. MAC-адрес (а) виртуальных адаптеров виртуальных машин необходимо отменить регистрацию на исходном виртуальном коммутаторе (и, следовательно, на подключенном к нему физическом коммутаторе) и повторно зарегистрировать в месте назначения.Если вы используете динамические MAC-адреса, тогда MAC-адреса могут быть возвращены в пул исходного хоста и заменены новыми MAC-адресами на целевом хосте, и в этом случае произойдет аналогичная последовательность отмены регистрации и регистрации. Все это легко происходит в пределах стандартного окна тайм-аута TCP, поэтому TCP-коммуникация в полете должна завершиться кратковременным и потенциально обнаруживаемым сбоями. UDP и весь другой трафик с поведением, не исправляющим ошибки (включая операции ICMP и IGMP, такие как PING), будут потеряны во время этого процесса.Hyper-V выполняет отмену регистрации и регистрацию очень быстро – продолжительность задержки будет зависеть от количества времени, необходимого для распространения изменений MAC по сети.

Должен ли я использовать несколько виртуальных коммутаторов Hyper-V?

Одним словом: нет. Это не правило, а очень важный совет. Использование нескольких виртуальных коммутаторов может привести к значительным накладным расходам при обработке и редко дает какие-либо преимущества.

Исключение составляют случаи, когда вам действительно нужно физически изолировать сетевой трафик.Например, у вас может быть виртуализированный веб-сервер, расположенный в демилитаризованной зоне, и вы не хотите физического наложения между этой демилитаризованной зоной и вашими внутренними сетями. Для этого вам потребуется несколько физических сетевых адаптеров и несколько виртуальных коммутаторов. По правде говоря, VLAN должны обеспечивать достаточную безопасность и изоляцию.

Определенно не следует создавать несколько виртуальных коммутаторов только для разделения ролей. Например, не делайте один виртуальный коммутатор для управления трафиком операционной системы, а другой – для трафика виртуальных машин.Накладные расходы на обработку перевешивают любые возможные преимущества. Создайте команду из всех адаптеров и сконцентрируйте на ней как можно больше трафика. Если вы обнаружите проблему, внедрите QoS.

Что насчет VMQ на виртуальном коммутаторе Hyper-V?

VMQ – это более сложная тема, чем я хочу уделить много времени в этой статье, поэтому мы коснемся ее лишь вкратце. VMQ позволяет обрабатывать входящих данных для виртуального адаптера на ядре ЦП, отличном от первого физического ядра первого физического ЦП (0: 0).Когда VMQ не действует, весь входящий трафик обрабатывается на 0: 0. Имейте в виду:

  • Если вы используете гигабитные адаптеры, VMQ бессмысленна. CPU 0: 0 может обрабатывать множество адаптеров 1GbE. Отключите VMQ, если ваши адаптеры 1GbE поддерживают его. Большинство из них не реализуют VMQ должным образом и вызовут замедление трафика.
  • Не все адаптеры 10GbE правильно реализуют VMQ. Если ваши виртуальные машины не могут взаимодействовать, начните устранение неполадок с выключения VMQ.
  • Если вы отключили VMQ на своих физических адаптерах и объединили их, убедитесь, что вы также отключили VMQ на адаптере логической группы.

Создание виртуального коммутатора для виртуальных машин Hyper-V

  • 3 минуты на чтение

В этой статье

Применимо к: Windows 10, Windows Server 2016, Microsoft Hyper-V Server 2016, Windows Server 2019, Microsoft Hyper-V Server 2019

Виртуальный коммутатор позволяет виртуальным машинам, созданным на узлах Hyper-V, взаимодействовать с другими компьютерами.Вы можете создать виртуальный коммутатор при первой установке роли Hyper-V на Windows Server. Для создания дополнительных виртуальных коммутаторов используйте Hyper-V Manager или Windows PowerShell. Дополнительные сведения о виртуальных коммутаторах см. В разделе Виртуальный коммутатор Hyper-V.

Создание сетей виртуальных машин может быть сложной задачей. И есть несколько новых функций виртуального коммутатора, которые вы, возможно, захотите использовать, например Switch Embedded Teaming (SET). Но базовую работу в сети сделать довольно просто. В этом разделе рассказывается достаточно, чтобы вы могли создавать сетевые виртуальные машины в Hyper-V.Чтобы узнать больше о том, как настроить сетевую инфраструктуру, просмотрите документацию по сети.

Создайте виртуальный коммутатор с помощью Hyper-V Manager

  1. Откройте диспетчер Hyper-V, выберите имя хост-компьютера Hyper-V.

  2. Выберите действие > Virtual Switch Manager .

  3. Выберите нужный тип виртуального коммутатора.

    Тип подключения Описание
    Внешний Предоставляет виртуальным машинам доступ к физической сети для связи с серверами и клиентами во внешней сети.Позволяет виртуальным машинам на одном сервере Hyper-V взаимодействовать друг с другом.
    Внутренний Разрешает обмен данными между виртуальными машинами на одном сервере Hyper-V, а также между виртуальными машинами и операционной системой хоста управления.
    Частный Разрешает связь только между виртуальными машинами на одном сервере Hyper-V. Частная сеть изолирована от всего внешнего сетевого трафика на сервере Hyper-V. Этот тип сети полезен, когда вы должны создать изолированную сетевую среду, например изолированный тестовый домен.
  4. Выберите Создать виртуальный коммутатор .

  5. Добавьте имя виртуального коммутатора.

  6. Если вы выбрали «Внешний», выберите сетевой адаптер (NIC), который вы хотите использовать, и любые другие параметры, описанные в следующей таблице.

    Название настройки Описание
    Разрешить управляющей операционной системе общий доступ к этому сетевому адаптеру Выберите этот параметр, если вы хотите разрешить хосту Hyper-V совместно использовать виртуальный коммутатор и NIC или группу NIC с виртуальной машиной. Если этот параметр включен, хост может использовать любые параметры, которые вы настраиваете для виртуального коммутатора, например параметры качества обслуживания (QoS), параметры безопасности или другие функции виртуального коммутатора Hyper-V.
    Включить однокорневую виртуализацию ввода-вывода (SR-IOV) Выберите этот параметр, только если вы хотите разрешить трафику виртуальной машины обходить коммутатор виртуальной машины и переходить непосредственно к физическому сетевому адаптеру. Дополнительные сведения см. В разделе «Виртуализация ввода-вывода с одним корнем» в сопроводительном справочнике по плакатам: сеть Hyper-V.
  7. Если вы хотите изолировать сетевой трафик от управляющей операционной системы хоста Hyper-V или других виртуальных машин, которые совместно используют один и тот же виртуальный коммутатор, выберите Включить идентификацию виртуальной локальной сети для управляющей операционной системы . Вы можете изменить идентификатор VLAN на любой номер или оставить значение по умолчанию. Это идентификационный номер виртуальной локальной сети, который операционная система управления будет использовать для всей сетевой связи через этот виртуальный коммутатор.

  8. Щелкните ОК .

  9. Щелкните Да .

Создание виртуального коммутатора с помощью Windows PowerShell

  1. На рабочем столе Windows нажмите кнопку Пуск и введите любую часть имени Windows PowerShell .

  2. Щелкните правой кнопкой мыши Windows PowerShell и выберите Запуск от имени администратора .

  3. Найдите существующие сетевые адаптеры, запустив командлет Get-NetAdapter.Запишите имя сетевого адаптера, который вы хотите использовать для виртуального коммутатора.

      Get-NetAdapter

  4. Создайте виртуальный коммутатор с помощью командлета New-VMSwitch. Например, чтобы создать внешний виртуальный коммутатор с именем ExternalSwitch с помощью сетевого адаптера Ethernet и с включенным Разрешить операционной системе управления использовать этот сетевой адаптер , выполните следующую команду.

      New-VMSwitch -name ExternalSwitch -NetAdapterName Ethernet -AllowManagementOS $ true


    Чтобы создать внутренний коммутатор, выполните следующую команду.

      New-VMSwitch -name InternalSwitch -SwitchType Internal


    Чтобы создать частный коммутатор, выполните следующую команду.

      New-VMSwitch -name PrivateSwitch -SwitchType Private


Более сложные сценарии Windows PowerShell, охватывающие улучшенные или новые функции виртуального коммутатора в Windows Server 2016, см. В разделах «Удаленный прямой доступ к памяти и встроенное объединение коммутаторов».

Следующий шаг

Создание виртуальной машины в Hyper-V

Внешние переключатели не работают, схожу с ума.

: HyperV

Здравствуйте, у меня есть сервер Hyper-V Core 2016, работающий в качестве гостевой виртуальной машины O / S, и виртуальная машина не может использовать виртуальный коммутатор для подключения к Interweb. Я на 100% уверен, что это не проблема с маршрутизатором или оборудованием, поскольку раньше с виртуальными машинами все было в порядке, но я полностью стер сервер до нуля, чтобы убедиться, что инструкции верны.

Проблема в том, что при загрузке MS2016 я не могу выйти в интернет. (Проблема также актуальна для 2012 и Ubuntu 16.10, что наводит меня на мысль, что это способ настройки виртуального коммутатора.)

На хосте HV:

  Доступные сетевые адаптеры
Индекс № IP-адрес Описание
  3 192.168.43.200 QLogic BCM5709C Gigabit Ethernet (клиент NDIS VBD) # 56
  13 192.168.43.222 Адаптер виртуального Ethernet Hyper-V

Выберите номер индекса сетевого адаптера (пусто = отмена):


и ipconfig / all (с вырезанным посторонним мусором)

  Ethernet-адаптер Ethernet 3:
   DNS-суффикс для конкретного соединения.  :
   Описание . . . . . . . . . . . : QLogic BCM5709C Gigabit Ethernet (клиент NDIS VBD) # 56
   Физический адрес.. . . . . . . . : 64-31-50-4E-46-B0
   DHCP включен. . . . . . . . . . . : Нет
   Автоконфигурация включена. . . . : Да
   Локальный адрес IPv6. . . . . : fe80 :: 31c6: 9d08: 694f: 35a8% 5 (предпочтительно)
   IPv4-адрес. . . . . . . . . . . : 192.168.43.200 (предпочтительно)
   Маска подсети . . . . . . . . . . . : 255.255.255.0
   Шлюз по умолчанию . . . . . . . . . : 192.168.43.1
   DHCPv6 IAID. . . . . . . . . . . : 1600
   DUID клиента DHCPv6. . . . . . . . : 00-01-00-01-1F-D3-BB-F2-64-31-50-4E-46-B2
   DNS-серверы.. . . . . . . . . . : fec0: 0: 0: ffff :: 1% 1
                                       fec0: 0: 0: ffff :: 2% 1
                                       fec0: 0: 0: ffff :: 3% 1
   NetBIOS через Tcpip. . . . . . . . : Включено


Адаптер Ethernet vEthernet (эмуляция Интернета):
   DNS-суффикс для конкретного соединения. :
   Описание . . . . .  . . . . . . : Виртуальный адаптер Ethernet Hyper-V
   Физический адрес. . . . . . . . . : 64-31-50-4E-46-B4
   DHCP включен. . . . . . . . . . . : Да
   Автоконфигурация включена. . . .: Да
   Локальный адрес IPv6. . . . . : fe80 :: ada6: b54c: d2a1: d919% 42 (предпочтительно)
   IPv4-адрес. . . . . . . . . . . : 192.168.43.222 (предпочтительно)
   Маска подсети . . . . . . . . . . . : 255.255.255.0
   Аренда получена. . . . . . . . . . : 2 декабря 2016 г. 19:07:36
   Срок аренды истекает. . . . . . . . . . : Вторник, 9 января 2153 г., 1:48:37
   Шлюз по умолчанию . . . . . . . . . : 192.168.43.1
   DHCP-сервер. . . . . . . . . . . : 192.168.43.1
   DHCPv6 IAID. . . . . . . . . . . : 711209296
   DUID клиента DHCPv6.. . . . . . . : 00-01-00-01-1F-D3-BB-F2-64-31-50-4E-46-B2
   DNS-серверы. . . . . . . . . . . : 192.168.43.1
   NetBIOS через Tcpip. . . . . . . . : Включено


В диспетчере Hyper-V для виртуального коммутатора установлено значение «Внешний», и я определенно использую правильную карту (№ 58) для связи с коммутатором. Я попытался установить и снять все флажки и перезагрузить все оборудование, как виртуальные машины, так и физический сервер. Вот текущая конфигурация: http://imgur.com/I8ppTW7

И, поскольку я прочитал несколько руководств, предлагающих циклически переключать поля опций, я хочу прояснить, что я перебрал все поля опций.

Я полностью отключил брандмауэр на сервере Hyper-V для устранения неполадок.

Раз уж я это выкладываю, с моим роутером это не проблема. Более того, я вижу, что в списке клиентов нет ВМ.

ipconfig с ВМ находится здесь. Как видите, он по-прежнему использует адрес по умолчанию.

  Ethernet-адаптер Ethernet 3:
   DNS-суффикс для конкретного соединения. :
   Описание . . . . . . . . . . . : QLogic BCM5709C Gigabit Ethernet (клиент NDIS VBD) # 56
   Физический адрес.. . . . . . . . : 64-31-50-4E-46-B0
   DHCP включен. . . . . . . . . . . : Нет
   Автоконфигурация включена. . . . : Да
   Локальный адрес IPv6. . . .  . : fe80 :: 31c6: 9d08: 694f: 35a8% 5 (предпочтительно)
   IPv4-адрес. . . . . . . . . . . : 192.168.43.200 (предпочтительно)
   Маска подсети . . . . . . . . . . . : 255.255.255.0
   Шлюз по умолчанию . . . . . . . . . : 192.168.43.1
   DHCPv6 IAID. . . . . . . . . . . : 1600
   DUID клиента DHCPv6. . . . . . . . : 00-01-00-01-1F-D3-BB-F2-64-31-50-4E-46-B2
   DNS-серверы.. . . . . . . . . . : fec0: 0: 0: ffff :: 1% 1
                                       fec0: 0: 0: ffff :: 2% 1
                                       fec0: 0: 0: ffff :: 3% 1
   NetBIOS через Tcpip. . . . . . . . : Включено
Адаптер Ethernet vEthernet (эмуляция Интернета):
   DNS-суффикс для конкретного соединения. :
   Описание . . . . . . . . . . . : Виртуальный адаптер Ethernet Hyper-V
   Физический адрес. . . . . . . . . : 64-31-50-4E-46-B4
   DHCP включен. . . . . . . . . . . : Да
   Автоконфигурация включена. . . . : Да
   Локальный адрес IPv6.. . . . : fe80 :: ada6: b54c: d2a1: d919% 42 (предпочтительно)
   IPv4-адрес.  . . . . . . . . . . : 192.168.43.222 (предпочтительно)
   Маска подсети . . . . . . . . . . . : 255.255.255.0
   Аренда получена. . . . . . . . . . : 2 декабря 2016 г. 19:07:36
   Срок аренды истекает. . . . . . . . . . : Вторник, 9 января 2153 г., 1:48:37
   Шлюз по умолчанию . . . . . . . . . : 192.168.43.1
   DHCP-сервер. . . . . . . . . . . : 192.168.43.1
   DHCPv6 IAID. . . . . . . . . . . : 711209296
   DUID клиента DHCPv6. . . . .. . . : 00-01-00-01-1F-D3-BB-F2-64-31-50-4E-46-B2
   DNS-серверы. . . . . . . . . . . : 192.168.43.1
   NetBIOS через Tcpip. . . . . . . . : Включено


Ни перезапуск виртуальной машины, ни ipconfig / Renew не делают ничего, кроме выдачи ошибки «не удалось связаться с DHCP-сервером». (Аналогичная ошибка с другим текстом на сервере Ubuntu при его настройке.)

Что мне здесь не хватает? Вчера вечером ничего не работало, пока я не установил MS2012, а затем загадочным образом и 2016, и Ubuntu Server оказались на 100% в порядке.На этот раз это ничего не исправило.

Любая помощь, которую вы можете мне оказать, была бы превосходной.

Спасибо!

Что выбрать? – Redmondmag.com

Подробно

Hyper-V Private и внутренние виртуальные коммутаторы: что выбрать?

Вот как выбрать правильный тип коммутатора для вашей среды.

  • Рик Вановер
  • 24.07.2014

Если вам когда-либо приходилось создавать виртуальный коммутатор для Hyper-V, который не является внешним коммутатором, возможно, вам пришлось остановиться и подумать об этом.Вы хотите перейти на Частный или вы хотите перейти на Внутренний ? Давайте подытожим различия здесь, чтобы вы знали плюсы и минусы каждого типа, и если вам когда-нибудь понадобится что-то еще; что вы не слишком запираетесь. Этот раздел мастера нового виртуального коммутатора может вызвать некоторые догадки, а также некоторые неправильные настройки, как показано ниже:

[Щелкните изображение, чтобы увеличить. ] Рисунок 1. Внутренний или частный, вот в чем вопрос!

По определению, коммутатор Hyper-V Private позволяет виртуальным машинам связываться друг с другом, ТОЛЬКО когда они находятся на одном хосте.Частный виртуальный коммутатор также не может связываться с какой-либо сетью за пределами хоста. Если вы выберете частный виртуальный коммутатор, вы все равно сможете дать ему имя; Я бы хотел, чтобы это называлось просто «Частный виртуальный коммутатор для (Имя компьютера)» или, может быть, «Частный виртуальный коммутатор 1 для (Имя компьютера)». Если я добавлю имя к переключателю, я рискую запутаться позже, так что этот запрос будет несколько корыстным. Помимо моей забывчивости, важно отметить, что частный виртуальный коммутатор может связываться с другими виртуальными машинами только на одном хосте.Они не могут подключиться к какой-либо внешней сети, если рассматриваемые виртуальные машины не подключены к дополнительным виртуальным коммутаторам (например, к одному частному и одному внешнему). У хоста может быть несколько частных коммутаторов, и одно и то же имя частного коммутатора может существовать на нескольких хостах, чтобы не запутать вас или что-то еще.

Внутренний коммутатор Hyper-V немного отличается тем, что виртуальные машины на коммутаторе могут обмениваться данными друг с другом, но дополнительно могут обмениваться данными с самим хостом Hyper-V.Обычно это можно использовать как механизм обмена файлами. Внутренний коммутатор по большей части функционирует так же, как частный коммутатор, с добавленной возможностью напрямую связываться с хостом Hyper-V.

Важно отметить, что коммутаторы типа Internal и Private не привязаны к физическому сетевому интерфейсу. Таким образом, существует «авторитетная» схема сетевой адресации, устанавливаемая хостом. В случае частного виртуального коммутатора хост не имеет никакого отношения к тому, что происходит на виртуальном коммутаторе. Это означает, что сеть (IP-адресация) должна быть установлена ​​виртуальными машинами в частной сети.

Однако внутренняя сеть немного отличается. Поскольку существует связь с хостом Hyper-V, к хосту добавляется сетевой интерфейс. Я добавил внутреннюю сеть под названием «TEST-InternalPrivateNetwork» к хосту Windows Server 2012 Hyper-V. Как только этот шаг будет завершен, вы увидите, что к хосту добавлен новый интерфейс:

[Щелкните изображение, чтобы увеличить его.] Рисунок 2. Каждый внутренний виртуальный коммутатор создает собственный интерфейс хоста; и сеть

Обратите внимание, что с внутренним виртуальным коммутатором этот интерфейс имеет свою собственную конфигурацию IP и DNS.

Итак, вернемся к вопросу, какой из них я должен использовать? Что ж, если вам нужно изолированное подключение к виртуальной машине, тип внутреннего коммутатора имеет немного большую гибкость. Но вы рискуете нарушить работу сети. Я пурист в том смысле, что хочу, чтобы хостинг был надежным. Я немного беспокоюсь о том, что внутренний частный коммутатор, а затем связанная сеть хоста не работает (или DNS / шлюз по умолчанию), тогда весь трафик управления может работать не так, как ожидалось. Видите здесь беспокойство?

Если вам нужна рекомендация, я бы указал вам маршрут частного виртуального коммутатора; а если вам нужно ограниченное взаимодействие, используйте средства монтирования файлов .ISO или дополнительную виртуальную машину с несколькими сетевыми интерфейсами (включая один на внешнем коммутаторе).

Как организовать изолированную сеть с хостами? Частный, внешний или ни то, ни другое? Поделитесь своими комментариями ниже.


Об авторе

Рик Вановер (чемпион Cisco, Microsoft MVP, VMware vExpert) живет в Колумбусе, штат Огайо. Опыт Вановера включает системное администрирование и управление ИТ, причем в последнее время центральными темами его карьеры стали виртуализация, облачные технологии и технологии хранения данных. Следуйте за ним в Twitter @RickVanover.

Какие новые режимы триггера для внешнего переключателя MINI? – Режим Edge

Режим Edge, один из трех новых режимов триггера, предназначен для изменения состояния нагрузки при каждом нажатии кнопки переключателя без необходимости проверять состояние включения / выключения из кнопка переключения.

Обзор:

Прежде всего, важный вопрос для вас – знаете ли вы, что является главной особенностью SONOFF MINI? Хорошо, понятно вам это или нет. Обычно выдающейся особенностью интеллектуального переключателя MINI является интерфейс S1 и S2, предназначенный для подключения внешнего переключателя света как еще один способ управления включением и выключением реле MINI.

Как и другие переключатели, MINI позволяет подключать кулисный переключатель света (без переключения между положениями включения и выключения), чтобы реализовать цель управления одним и тем же светом из двух мест, например, включение света на лестнице и выключение наверху.Иными словами, подключив свет к MINI, вы сможете включить дистанционное управление с помощью мобильного приложения, включая или выключая его в любом месте и в любое время. Помимо дистанционного управления приложением, MINI может работать с интеллектуальным голосовым помощником, таким как Alexa и Google Home, который предоставляет возможность доступа к голосовому управлению освещением без помощи рук, что упрощает управление вашим домом в виде интеллектуального управления.

Изменения состояния внешнего переключателя:

В цепи MINI S1 находится на уровне сигнала земли, а S2 висит с подтягивающим резистором на 3.Уровень 3В. Изменение состояния внешнего переключателя вызывает изменение уровня сигнала S2. когда S1 и S2 отключены (состояние внешнего переключателя разомкнуто), уровень сигнала S2 все еще сохраняется как сигнал высокого уровня 3,3 В, соединение S1 и S2 приведет к низкому уровню сигнала S2. Вот таблица, показывающая взаимосвязь между состоянием внешнего переключателя и уровнем сигнала.

На этот раз MINI представляет новое усовершенствование, основанное на предыдущем подключении внешнего переключателя, которое охватывает 3 режима внешнего запуска:

  • Граничный режим
  • Импульсный режим
  • Следующий режим

Что такое пограничный режим?

Прежде чем мы перейдем к краевому режиму, давайте узнаем об электронном термине: обнаружение фронта сигнала.Имеется в виду технически широко применяемое встраиваемое программное обеспечение и электроника. Граница сигнала определяется как переход сигнала из высокого состояния в низкое или из низкого состояния в высокое, как показано в приведенной выше таблице уровней сигнала.

Из этой таблицы будет наблюдаться спад при изменении состояния с «Открыто» на «Закрыто». Точно так же нарастающий фронт возникает при переключении состояния с «закрыто» на «открыто». В этом режиме либо задний фронт (переключающий контакт с разомкнутого на закрытый), либо нарастающий (переключающий контакт с закрытого на разомкнутый) является сигналом запуска для изменения состояния реле MINI.

В пограничном режиме нагрузка MINI реагирует на каждую операцию переключателя, независимо от того, какой внешний переключатель находится в положении «Вкл.» Или «Выкл.», То есть переключатель постоянно переводится в положение «Вкл.» Или «Выкл.» После каждого нажатия. На картинке ниже. Давайте посмотрим, как изменится состояние подключенного света, когда MINI подключен с помощью внешнего тумблера SPDT.

Заключение

С помощью MINI вы можете развернуть решение для умного дома, например, управление подключенным светом или устройством из двух разных мест (двустороннее управление), мобильное приложение или простая голосовая команда. Благодаря двустороннему управлению подключением внешнего переключателя новый пограничный режим довольно удобен для пользователей, которым не требуется конкретное направление в состояние «Открыть» и «Закрыть» на кнопке переключателя, чтобы срабатывало каждое нажатие внешнего переключателя. Состояние света, больше нет необходимости судить, ваша следующая операция запускает или выключает свет с помощью направления кнопки переключателя. Пограничный режим доступен для прошивки V3.5.0 MINI и приложения eWeLink V4.2.0.

Это еще не все. В следующих статьях я расскажу вам о двух других режимах – импульсном и слежении.Будьте на связи.

Внутренний / внешний переключатель с алюминиевой лицевой панелью (стандартный переключатель)

  • Системы
    • Электрические
    • Механические
    • FIA 8865-2015
    • Пена
    • Novec
    • SFI 17. 1
  • Одежда
  • Бутылки
  • Скоба
  • Ремни
  • Заглушки и выводы
  • Силовые агрегаты
  • Тяговые кабели
  • Переключатели
  • Трубные фитинги
  • Трубки
  • Быстроразъемные соединения
  • Rain Light
  • Обивка для роликового каркаса
  • 9069
    • Видео
    • Сертификаты
    • Обслуживание / заправка
    • Стать торговым посредником
    • Инструкции по установке

    Электронный адрес:

    Главная> Запчасти> Переключатели> Внутренний / внешний переключатель с алюминиевой рамкой (стандартный переключатель)

    Цена: 37 долларов. 99

    Номер детали: 942-100-004

    Количество:
    * Всего

    Отзывы о продукте

    Оцените этот продукт:
    или создайте отзыв
    (Оценок: 0, Отзывы: 0)
    Светодиодный дождевой светильник

    148 $. 99

    Zero 2000 FIA 4,0 л Стальная система пожаротушения

    399,99 долл. США

    Zero 360 FIA 2,25 кг Система противопожарной защиты Novec 1230

    699,99 долл. США

    Zero 360 FIA 3,0 кг Novec 1230 Fire Marshal

    799,99 долл. США

    Внешние понижающие контроллеры выключателя питания

    24 Фазовый, синхронный двунаправленный понижающий или повышающий контроллер 9090se9 40VR Dual 90se9 DCR 2 90se9 DCR Dual Фазовый синхронный понижающий регулятор с расширенным спектром Защита от тока и повреждений 6-фазный, двухфазный, двухфазный, с двумя фазами Контроллер с мониторингом тока 9021se9 40VR, 9R0352 9021se9 DC352, R3 , Синхронный контроллер понижающего / понижающего / повышающего тока с тройным выходом20 (LTC7821EUH # PBF).70 (LTC3895EFE # PBF), #PBF) 9 – Контроллер с понижающим сопротивлением с датчиком постоянного тока до миллиОм и цифровой системой питания Ma Выходной понижающий контроллер PolyPhase с датчиком постоянного тока до миллиомов и цифровой системой питания Ma 90sense9 DCR, R Двойной шаг выхода – Контроллер Down с цифровым управлением системой питания 914se, DC -Milliohm DCR 90 38 91 -909 DCR, синхронизация низкого уровня 60V 2 91 Контроллер Buck, PGOOD, Select ILIM, Pulse Skip, 490 Rsense 90 -909 DCR, Rsenseha Down с двойным PolyP Цифровой PSM, встроенные драйверы затвора 9352 9090 Понижающий регулятор с выходным напряжением 24 В Понижение режима с PSM99 – 9452 Двухфазный датчик DCR с низким значением и компенсация температуры 2103 5 Rsense 92-2121 LTC38 Эталонный датчик с двойным дифференциальным выходом 914se, DC -Milliohm DCR 911 935 2, 3, 4, 6 (LTC3867EUF # PBF) 90sense Dual PolyPhase, управление системой питания, внешнее питание 5 В LTC3880-117 Dual Управление системой, внешнее питание 5 В LTC3880-1 922 Контроллер Buck с постоянным включением, режимом тока долины и режимом энергосбережения 9090se9 DCR, Rs 2-фазный, понижающий, с одним выходом, определение дифференциального выхода 9090se9 9090se9 DCR, RQRS 9 90-90, R-S-9, R-S-90, R-S-9, R-90, I-90 Контроллер синхронный9 , Синхронный понижающий преобразователь с одним выходом и дифференциальным усилителем + девяносто одна тысяча восемьдесят-один 25 928 924 Контроллер с синхронизацией по времени 924 Нет 928 924 и режим течения долины Rsense. Ограничение по току, многофазное, обратное ограничение по току с двухфазным синхронным контроллером79 (LTC3775EMSE # PBF) 91 081 2590 2590 25 DCR, Rsense Два PGOOD, Foldback Контроллер, 1 дифференциальный усилитель, точность чувствительности 2 мВ Многофазный понижающий контроллер, 1 дифференциальный усилитель, точность считывания 2 мВ1 25-2350-1 Функция как у LTC3850 Другое расположение выводов Выкл. Пакет Контроллер EXTVCC, PGOOD Пины – 935 $57 (ADP1828ACPZ-R7) Двойной, многофазный понижающий5 Нет Контроллер постоянного тока с отслеживанием 605 5,5 LTC Напряжение драйвера V, отслеживание, внешняя синхронизация Buck Tracking 3-953 PBF) $41 Rsense41 Rsense (LT3844EFE # PBF)

    99 2 928sense 345

    99 2 94-2610 Accrate 345 Vref

    to45 (ADP1821ARQZ-R7) 153 1 Широкий Vin, пакетный режим Спектр. EMI, Tracking, Power Good Синхронизация с синхронизацией по току 2 Слежение за синхронизацией 943 ) 9,8 9099 9470 9352 9099 3.15 948LL SYNC370 для внешних синхронизаторов 948LL SYNC370 LTC3707EGN-SYNC # PBF) Dual Sync 945 # PBC 5 9352 9 9402 Цикл 9034 # TRPB2
    1 LTC3888-1 2 4,5 26,5 400 16 DCR, Rsense Двойной контур постоянного тока 8 / фазный Контроллер с цифровым управлением системой питания 5 $.69 (LTC3888EUHG-1 # PBF)
    2 LTC7802-3.3 2 5″> 4,5 20 20 DCR, Rsense Low I-3-3-фазный Синхронный понижающий контроллер с расширенным спектром 2,14 долл. США (LTC7802EUFDM-3.3 # PBF)
    3 LTC7871 1 1,2 100 180
    $ 3.60 (LTC7871ELWE # PBF)
    4 LTC7803 1 4,5 40 20 DCR, Rsense% Синхронный шаг IQ, низкий рабочий цикл IQ 40 В с расширенным спектром 85″> 1,85 долл. США (LTC7803EMSE # PBF)
    5 LTC7802 2 4,5 40 1299 2 $ 2.14 (LTC7802EUFDM # PBF)
    6 LTC7817 3 1 40 DCR, Rsense Output 40V, Low IQ / Low IQ Синхронный контроллер 3,75 долл. США (LTC7817EUHF # PBF)
    7 LT8228 1 6 100 40 12 Rsense Bid Boostirection 6″> $ 6.60 (LT8228EFE # PBF)
    8 LTC7852 2 4,5 5,5 200 12 Rsense, субмиллиомный режим DCR 2,59 долл. США (LTC7852EUFD-1 # PBF)
    9 LTC7818 3 4,5 40 25 $ 3.95 (LTC7818EUJ # PBF)
    10 LT8550 4 6″> 3,6 80 25 18 DCR, Rsense 4-фазные преобразователи постоянного тока с внутренним шлюзом расширителя постоянного тока 2,95 долл. США (LT8550EUKG # PBF)
    11 LTC3889 2 5 60 20 6 DCR, Rsense 60V352 Цифровая система управления выходом, цифровая система управления мощностью $ 7.63 (LTC3889EUKG # PBF)
    12 LTC3372 5 5″> 4,5 60 20 1 DCR, Rsenseck Plus Контроллер пониженного напряжения 4-канального уровня IQ Контроллеры DC $ 5,75 (LTC3372EUK # PBF)
    13 LTC3894 1 4,5 150 10 1 DCR Low, Rsense 150V 100% рабочий цикл $ 2.55 (LTC3894EFE # PBF)
    14 LTC7815 3 2,5 38 25 1 DCR, Rsense 25MHz, Triple Output, Buck/Buck/Boost Synchronous Controller”> Low IQ, Buck, 2,25stMHz Синхронный контроллер 4,35 долл. США (LTC7815EUHF # PBF)
    15 LTC7810 2 4,5 140 15 1 DCR 2, Rsense Dual Phase DCR 2, Rsense Dual Понижающий контроллер постоянного / постоянного тока 5 долларов США.20 (LTC7810ELXE # PBF)
    16 LTC3883 1 4,5 24 30 2, 3, 4, 6 DCR, Rsense Управление одной фазой системы питания 82″> 4,82 долл. США (LTC3883EUH # PBF)
    17 LTC3874-1 1 4,5 38 25 12, 2, 3, 4, 6 DC63 DC63, Sub- Понижающий синхронный ведомый контроллер PolyPhase с субмиллиомным датчиком постоянного тока $ 2.47 (LTC3874EUF-1 # PBF)
    18 LT8711 1 4,5 42 10 1 Rsense Micropower Capability Controller с синхронным входом LT872 # PBF)
    19 LTC7801 1 4 140 10 1 DCR, Rsense 150V Low IQ, синхронный понижающий контроллер DC / DC 2″>20 (LTC7801EUFD # PBF)
    20 LTC7800 1 4 60 20 1 DCR, Rsense High IQ, 6031 3,47 долл. США (LTC7800EUDC # PBF)
    21 LTC7821 1 10 72 25 2 DCR, Rsense Гибридный понижающий контроллер Гибридный понижающий контроллер
    22 LTC3871 1 2″> 1,2 100 30 12 DCR, $ Rsense Bidirectional # PB08 5,4 Bidirest )
    23 LTC3895 1 4 140 10 6 DCR, Rsense 150V Low IQ, Synchronous Step-Down DC / DC Controller
    24 LTC7851 4 3 27 30 4 DCR, Rsense, режим пониженного напряжения, многофазный, многофазный, понижающий ток Усиление усилителя 27″> $ 4,27 (LTC7851EUHH # PBF)
    25 LTC7813 2 2,2 60 20 1 DCR с пониженным напряжением 1 Контроллер с пониженным напряжением I-R, 60 В с повышенным напряжением 90 В, 910 $ 4.82 (LTC7813EUH # PBF)
    26 LTC7812 2 2,5 38 20 1 DCR, Rsense Низкий IQ128 412,
    27 LTC3884 (один выход) 1 5″> 4,5 38 60 2, 4, 6 DCR, Rsense, Sub-Output Milliohm DCR $ 6.35 (LTC3884EUK # PBF)
    28 LTC3884 (двойной выход) 2 4,5 38 30 2, 4, 6 DCR, Rsense14 DCR Dual 6,35 долл. США (LTC3884EUK # PBF)
    29 LTC3882-1 (один выход) 1 3 2″> 13,2 2, 3, 4, 6, 8 DCR, Rsense Понижение режима многофазного напряжения с двумя выходами с помощью PSM, выделенный PGOOD $ 5.35 (LTC3882EUJ-1 # PBF)
    30 LTC3882-1 (двойной выход) 2 3 13,2 40 2, 3, 4, 6, 8 Понижение режима напряжения PolyPhase с двумя выходами с помощью PSM, выделенный PGOOD 5,35 долл. США (LTC3882EUJ-1 # PBF)
    31 LTC3870-1 2 5″> 4,5 DCR, Rsense Понижающий подчиненный контроллер PolyPhase для управления цифровой системой питания $ 2.35 (LTC3870EUF-1 # PBF)
    32 LTC3886 (одиночный выход) 1 4,5 60 30 2, 4, 6 DCR, Rsense $ 6,35 (LTC3886EUKG # PBF)
    33 LTC3886 (двойной выход) 2 4,5 60 15352, 490, 490, 490 , Rsense Понижающий контроллер с двумя выходами, 60 В и цифровым управлением системой питания 35″> $ 6.35 (LTC3886EUKG # PBF)
    34 LTC3877 (один выход) 1 4,5 38 60 12, 2, 3, 4, 6, 8 Двухфазный понижающий синхронный контроллер с программированием выходного напряжения VID и низким значением DCR Se 3,94 доллара США (LTC3877EUK # PBF)
    35 LTC3877 (двойной выход) 2 2 30 12, 2, 3, 4, 6, 8 DCR, Rsense, Sub-Milliohm DCR Двухфазный понижающий синхронный контроллер с программированием выходного напряжения VID и низким значением DCR Se 94″> $ 3.94 (LTC3877EUK # PBF)
    36 LTC3899 3 4,5 60 15 1 DCR, Rsense 60V Low IQ, понижающий синхронизатор 4,95 долл. США (LTC3899EUHF # PBF)
    37 LTC3892-2 2 4,5 60 25 2 DCR Low, R703 Synse $ 4.94 (LTC3892EUH-2 # PBF)
    38 LTC3892-1 2 5″> 4,5 60 25 2 DCR, Rsense 60V Low IQ Synse Контроллер Buck, фиксированный ILIM 4,82 долл. США (LTC3892EFE-1 # PBF)
    39 LTC3892 (одинарный выход) 1 4,5 60 30 DC 60352 90Sen Низкий IQ, двойной, 2-фазный понижающий контроллер синхронизации, PGOOD, Select ILIM $ 4.94 (LTC3892EUH # PBF)
    40 LTC3892 (двойной выход) 2 4,5 60 15 2 DCR, Rsense Dual Synch, 2ch Контроллер Buck, PGOOD, Select ILIM 94″> 4,94 долл. США (LTC3892EUH # PBF)
    41 LTC3887 (одиночный выход) 1 4,5 24 60352, Dual PolyPhase Step-Down с цифровым PSM, встроенными драйверами затвора 5 долларов США.47 (LTC3887EUJ # PBF)
    42 LTC3887 (двойной выход) 2 4,5 24 30 2, 4, 6 5,47 долл. США (LTC3887EUJ-1 # PBF)
    43 LTC3807 1 4 38 25 1 30″> $ 2.30 (LTC3807EUDC # PBF)
    44 LT8709 1-80 -4,5 25 1 Rsense Отрицательный верхний вход Синхронизация входа 2 LT8709EFE # PBF)
    45 LTC3882 (одиночный выход) 1 3 13,2 80 2, 3, 4, 6, 8 DCR, R18sense Dual Voltage 5 $.35 (LTC3882EUJ # PBF)
    46 LTC3882 (двойной выход) 2 3 2″> 13,2 40 2, 3, 4, 6, 8 DCR, 918sense Понижение режима напряжения PolyPhase с PSM 5,35 долл. США (LTC3882EUJ # PBF)
    47 Rh4845MK 1 4 60 10
    48 LTC3875 (одинарный выход) 1 4.5 38 60 12, 2, 3, 4, 6 DCR, Rsense, Sub-Milliohm DCR Dual, 2-Phase, Low Value DCR Sensing and Temp Comp 47″> $ 3.47 (LTC3875EUJ # PBF )
    49 LTC3875 (двойной выход) 2 4,5 38 30 12, 2, 3, 4, 6 DCR, Rsense, Sub-Milliohm DCR Dual 3,47 долл. США (LTC3875EUJ # PBF)
    50 LTC3870 2 4.5 60 20 2 DCR, Rsense Подчиненный контроллер для LTC3880 / LTC3883 с PSM 2,35 долл. 20 1 Rsense Интегрированный Buck-Boost для привода затвора 65″> $ 3,65 (LT3840EUFE # PBF)
    52 LTC3890-3 2 DCR, Rsense LTC3890-3 Пропуск импульсов, можно повысить / SEPIC $ 4.47 (LTC3890EGN-3 # PBF)
    53 LTC3890-2 2 4 60 15 2 DCR, Rsense LTC3890-2 Предел по току, многофазный, с пропуском импульсов, с возможностью повышения / SEPIC 4,59 долл. США (LTC3890EUH-2 # PBF)
    54 LTC3864 1 5″> 3,5 60 Понижающий DC / DC-контроллер 60 В Low IQ со 100% -ным рабочим циклом $ 2.06 (LTC3864EDE # PBF)
    55 LTC3859AL 3 4,5 38 25 2 DCR, Rsense Triple Buck Mode / Buck Mode 9011 4,35 доллара США (LTC3859ALEUHF # PBF)
    56 LTC3838-2 2 4,5 38 30 2 DCR, Rsense 18″> $ 3.18 (LTC3838EUHF-2 # PBF)
    57 LTC3838-1 2 4,5 38 30 2 DCR, Rsense Dual Differential LTC2 (LTC3838EUHF-1 # PBF)
    58 LTC3874 1 4,5 38 25 12, 2, 3, 4, 6 DCR DCR, Sub-9035 Slave2hm Контроллер с субмиллиомным датчиком постоянного тока $ 2.47 (LTC3874EUFD # PBF)
    59 LTC3774 (одиночный выход) 1 5″> 4,5 38 60 12, 2, 3, 4, 6, 8 Двойной, многофазный контроллер для измерения DCR субмиллиома $ 2,95 (LTC3774EUHE # PBF)
    60 LTC3774 (двойной выход) 2 2 935 9035 , 2, 3, 4, 6, 8 DCR, Rsense, субмиллиомный DCR Двойной, многофазный контроллер для измерения субмиллиомов DCR $ 2.95 (LTC3774EUHE # PBF)
    61 LTC3861-1 (один выход) 1 3 24 80 12, 2, 3, 4, 6 DCR, 25mV Sense Accuracy”>se Двойной, многофазный контроллер понижающего напряжения, 1 дифференциальный усилитель, точность измерения 1,25 мВ $ 2,76 (LTC3861EUH-1 # PBF)
    62 LTC3861-1 (двойной выход) 2 3 40 12, 2, 3, 4, 6 DCR, Rsense Двойной, многофазный контроллер понижающего напряжения, 1 дифференциальный усилитель, 1.Точность чувствительности 25 мВ $ 2,76 (LTC3861EUH-1 # PBF)
    63 LT3763 1 6 60 20 1 Контроллер высокого тока Rsense 28″> $ 2,28 (LT3763EFE # PBF)
    64 ADP1851 1 2,75 20 30 1 Нет, Rsense с широким диапазоном входа, Rsense -Контроллер постоянного тока $ 1.05 (ADP1851ACPZ-R7)
    65 ADP1853 1 2,75 20 25 1 Нет, Rsense, синхронное с понижающим напряжением постоянного тока, понижающее напряжение и синхронизация 2″> 1,20 долл. США (ADP1853ACPZ-R7)
    66 LTC3866 1 4,5 38 30 1 DCR Sensing 90 мельница DCR, Subiosense35, Subiosense35 $ 2.71 (LTC3866EUF # PBF)
    67 LTC3861 (одинарный выход) 1 3 24 80 12, 2, 3, 4, 6 DCR2 Dual, Rsense 9035 Многофазный контроллер понижающего напряжения, 2 дифференциальных усилителя, точность измерения 1,25 мВ 88″> $ 2,88 (LTC3861EUHE # PBF)
    68 LTC3861 (двойной выход) 2 3 24 DCR, Rsense Двойной, многофазный контроллер понижающего напряжения, 2 дифференциальных усилителя, 1.Точность чувствительности 25 мВ 2,88 долл. США (LTC3861EUHE # PBF)
    69 LTC3867 1 4 38 25 1
    25 1
    70 LTC3838 2 5″> 4,5 38 30 2 DCR, Rsense Контроллер с двойным быстрым понижением и понижением частоты с дифференциалом18 (LTC3838EUHF # PBF)
    71 ADP1876 3 2,75 20 25 1 Нет, Rsense Контроллер с двойным выходом синхр. (ADP1876ACPZ-R7)
    72 ADP1879 1 2,95 20 25 1 Нет, Rsense Контроллер синхронного режима энергопотребления при включении Режим 28″> $ 1.28 (ADP1879ACPZ-0.3-R7)
    73 ADP1878 1 2,95 20 30 1 Нет, Rsense с синхронным понижающим током 1,28 долл. США (ADP1878ACPZ-0,3-R7)
    74 LTC3880 (один выход) 1 4,5 24 60 2, 3, 4, DC 6 5 долларов США.35 (LTC3880EUJ # PBF)
    75 LTC3880 (двойной выход) 2 5″> 4,5 24 30 2, 3, 4, 6 DCR, Rsense 5,35 долл. США (LTC3880EUJ-1 # PBF)
    76 ADP1875 1 2,95 20 25 1 25 1 $ 1.32 (ADP1875ARQZ-0.3-R7)
    77 ADP1874 1 2,95 20 25 1 Нет, Rsense Контроллер с синхронным понижающим током и синхронным понижающим током 1,32 долл. США (ADP1874ARQZ-0,3-R7)
    78 LTC3839 1 4,5 38 60 12, 2, 3, 4, 6 $ 3.18 (LTC3839EUH # PBF)
    79 ADP1850 2 2,75 20 25 2 Нет, Rsense, двухфазный,, широкодиапазонный, входной сигнал, двойной / широкий диапазон Синхронный понижающий контроллер постоянного тока 1,69 долл. США (ADP1850ACPZ-R7)
    80 LTC3891 1 4 60 15 1 1 3 $.47 (LTC3891EUDC # PBF)
    81 LTC3858-2 2 4 38 20 2 DCR, Rsense замыкания цепи LTC3858-2 замыкающая перемычка и замыкающая перемычка 4,00 $ (LTC3858EUH-2 # PBF)
    82 LTC3852 1 2,7 38 25 1 DCR 25 1 DCR, низкое входное напряжение Rsense2 $ 1.95 (LTC3852EUDD # PBF)
    83 LTC3833 1 4,5 38 25 1 DCR, Rsense Differential Быстрый, точный шаг вниз $ 2,50 (LTC3833EUDC # PBF)
    84 LT3845A 1 4 60 15 2 Rsense LT3845A Предложения 356 (LT3845AEFE # PBF)
    85 LTC3856 1 4,5 38 60 12, 2, 3, 4, 6 DCR, Rsense Контроллер постоянного / понижающего напряжения с диффузором 3,18 долл. США (LTC3856EUH # PBF)
    86 LTC3829 1 4,5 38 90 3, DC 6 $ 3.71 (LTC3829EUHF # PBF)
    87 ADP1883 1 2,75 5,5 25 1 Нет, Rsense Контроллер с синхронным током включения Опорное напряжение и мощность S $ 1.03 (ADP1883ARMZ-0,3-R7)
    88 ADP1882 1 2,75 5,5 25 1 Отсутствует, Rsense Синхронное ток-режим Контроллер Buck с постоянным временем включения и 0.8 В Опорное напряжение $ 1.03 (ADP1882ARMZ-0,3-R7)
    89 ADP1871 1 2,95 20 1 Отсутствует Синхронный Бак контроллер с постоянной по времени и режим тока долины 1,08 долл. США (ADP1871ACPZ-0.3-R7)
    90 ADP1870 1 2,95 20 8 1 $ 1.08 (ADP1870ACPZ-0.3-R7)
    91 LTC3890-1 2 4 60 15 2 DCR, Rsense LTC3890se Фолдбэк, принудительный непрерывный 4,47 долл. США (LTC3890EGN-1 # PBF)
    92 LTC3890 2 4 60 15 2 $ 4.59 (LTC3890EUH # PBF)
    93 LTC3869 (один выход) 1 4 38 60 2 DCR, Rsense Dual Synchronous Controller, 2-ступенчатый контроллер синхронизации с двумя фазами 2,65 долл. США (LTC3869EUF # PBF)
    94 LTC3869 (двойной выход) 2 4 38 30 2 DCR2 Dual DCR2 Dual 9035 Контроллер вниз $ 2.65 (LTC3869EUFD # PBF)
    95 LTC3851A 1 4 38 25 1 DCR, Rsense PLLA 1. Регулируемый ток LTC # PLLA
    96 LT3741 1 6 36 25 1 Rsense Постоянный ток, понижение постоянного напряжения $ 3.95 (LT3741EUF # PBF)
    97 LTC3855 2 4,5 38 30 12, 2, 3, 4, 6 DCR, Rsense с двумя фазами Diff. Remote Sense 3,18 долл. США (LTC3855EUJ # PBF)
    98 LTC3775 1 4,5 38 25 1 Нет, режим контроллера постоянного тока
    99 ADP1873 1 2,75 5,5 25 1 Нет Контроллер с синхронным понижающим током 6 и постоянным включением тока 930 $ ADP1873ARMZ-0.3-R7)
    100 ADP1872 1 2,75 5,5 25 1 Нет Контроллер включения синхронного тока с понижающим током и 06 В опорного напряжения $ 1.06 (ADP1872ARMZ-0,6-R7)
    101 LTC3868-1 2 4 24 2 DCR, Rsense 300μA IQ, двойной 2-фазный синхронизатор, LTC3868-1 фиксированный предел тока, один PGOOD 2,59 долл. США (LTC3868EGN-1 # PBF)
    102 LTC3868 2 4 24 300 мкА, IQ, двойная двухфазная понижающая синхронизация, LTC3868 Adj Current Limit, CLKOUT, два PGOOD $ 2.71 (LTC3868EUH # PBF)
    103 LTC3857-1 2 4 38 25 2 DCR, Rsense Dual Controller 50µA IQ Foldback 3,88 долл. США (LTC3857EGN-1 # PBF)
    104 LTC3857 2 4 38 25 2 DCR2UT, Isense 9035 Контроллер Isense Buck 4 доллара.00 (LTC3857EUH # PBF)
    105 LTC3854 1 4,5 38 25 1 DCR, Rsense, шаг вниз 2 Контроллер с широким диапазоном установки, Vin-20 (LTC3854EDDB # TRPBF)
    106 LTC3865-1 2 4,5 38 25 2 DCR, Rsense 2 DCR, два выхода Rsense Регулируемый выход PG382 PinC382 $ 2.65 (LTC3865EUH-1 # PBF)
    107 LTC3865 2 4,5 38 25 2 DCR, Rsense Ограничение по току LTC3865EUH # PBF)
    108 LTC3860 (одинарный выход) 1 3 24 80 12, 2, 3, 4, 6 DCR, Rsense Dual $ 2.59 (LTC3860EUH # PBF)
    109 LTC3860 (двойной выход) 2 3 24 40 12, 2, 3, 4, 6 DCR2 932sense Dual 2,59 долл. США (LTC3860EUH # PBF)
    110 LTC3851A-1 1 4 38 PLL, LTC3851A-1 PGOOD Pin $ 1.71 (LTC3851AEMSE-1 # PBF)
    111 LTC3850-2 2 4 30 25 2 DCR, Rsense $ 2,55 (LTC3850IGN-2 # PBF)
    112 LTC3853 3 4,5 24 25 3 DCR, многофазный контроллер Rsense 3 доллара.53 (LTC3853EUJ # PBF)
    113 LTC3879 1 4 38 25 1 Нет Быстрый, широкий рабочий диапазон Нет RSENSE #PBF)
    114 LTC3878 1 4 38 25 1 Нет Быстрый, широкий рабочий диапазон Нет Понижающий контроллер Rsense 90 1352 $ 1352 $71 (LTC3878EGN # PBF)
    115 LTC3858-1 2 4 38 25 2 DCR, Rsense58 Двойной контроллер 170µA IQ38, Buck Latch Off 3,88 долл. США (LTC3858EGN-1 # PBF)
    116 LTC3858 2 4 38 25 2 DCR µA 9 LTC41 Контроллер Buck , Два PGOOD, Latch Off $ 4.00 (LTC3858EUH # PBF)
    117 LTC3834-1 1 4 36 25 1, 2 Rsense 3,69 долл. США (LTC3834EDHC-1 # PBF)
    118 LTC3834 1 4 36 25 1, 2 Rsense -UT- $ 3.88 (LTC3834EFE # PBF)
    119 LT3742 2 4 30 5 2 Rsense Двойной, 2-фазный контроллер понижающего переключения # 912F PBF)
    120 ADP1828 1 3 20 30 1 Нет, Rsense Синхронный понижающий ШИМ, понижающий контроллер постоянного тока,
    121 LTC3850 2 4 24 25 2 DCR, Rsense LTCIM40-1 $ с LTCIM40-1 )
    122 LTC3826-1 2 4 36 25 2 Rsense 30uA Iq, LTC3826-1 No Clock Out Pin, один PG75 9035 $ 5.38 (LTC3826EG-1 # PBF)
    123 LTC3826 2 4 36 25 2 Rsense 30uA Iq Pin, LTC38226 9352 (LTC3826EUH # PBF)
    124 LTC3811 (одинарный выход) 1 4,5 30 30 12, 2, 3, 4, 6 DCR, High Speed ​​9035 Dual Speed , Многофазный понижающий 3 $.75 (LTC3811EG # PBF)
    125 LTC3811 (двойной выход) 2 4,5 30 20 12, 2, 3, 4, 6 DCR, Rsense 3,75 доллара США (LTC3811EUHF # PBF)
    126 ADP1829 2 3 20 15 2 $ 2.19 (ADP1829ACPZ-R7)
    127 LTC3812-5 1 6,2 60 10 1 Нет, Rsense Vin26835 Напряжение от 4,35 В до 60 В 3,25 доллара США (LTC3812EFE-5 # PBF)
    128 LTC3810-5 1 4,35 60 10 1 Нет, Rsense $ 3.38 (LTC3810EUH-5 # PBF)
    129 LTC3810 1 6,2 100 10 1 Нет, Rsense LTC ​​100V, напряжение слежения за напряжением , Внешняя синхронизация 3,50 доллара США (LTC3810EG # PBF)
    130 LTC3836 2 2,75 4,5 20 2 Нет двухфазный контроллер RS-232, низкофазный контроллер RS-232 2 доллара.75 (LTC3836EGN # PBF)
    131 LTC3823 1 4,5 30 25 1 Нет, $ Rsense Fast No RLLSense 9035, Дифференциальный выход (LTC3823EGN # PBF)
    132 LTC3822-1 1 2,75 4,5 20 1 Нет LTC3822-1 Непрерывный / импульсный режим с возможностью пропуска , PGOOD $ 1.75 (LTC3822EDD-1 # PBF)
    133 LTC3773 3 3,3 36 25 3 Rsense Тройной выход, синхронный #
    134 LTC3727LX-1 2 4 32 25 Высокопроизводительный, 2-фазный синхронный понижающий регулятор $ 435235 (LTC3727LXEG-1 # PBF)
    135 LT3740 1 2.2 22 20 1 Нет Режим ValleyH, НетED
    136 LTC3835-1 1 4 36 20 1 Rsense 80µA IQ Step-Down Controller, LTC3835-1 предлагает меньший пакет 33883 $.40 (LTC3835EDHC-1 # PBF)
    137 LTC3835 1 4 36 20 1 Rsense 80 µA IQ CLUT Step-Down Контроллер 3,55 доллара США (LTC3835EFE # PBF)
    138 LTC3824 1 4 60 5 1
    1
    Падение тока высокого напряжения с понижением напряжения 93 (LTC3824EMSE # PBF)
    139 LTC3822 1 2,75 4,5 20 1 Нет Все полевые транзисторы с N-каналом, LT355 1,5 (LTC3822EDD # PBF)
    140 LT3844 1 4 60 5 1 Rsense Широкий диапазон входного напряжения, пакетный режим
    141 LTC3827-1 2 4 36 25 2 Rsense 80uA Iq No, LTC27 5,00 долларов США (LTC3827EG-1 # PBF)
    142 LTC3827 2 4 36 25 2 Выход Rsense 80uA Выходной сигнал Rsense 80uA Iq Часы 80uA 5 долларов.10 (LTC3827EUH # PBF)
    143 LTC3772B 1 2,75 9,8 5 1 Нет C

    Нет Rsense CycleB, 9% Disables, 100% LTC3772BEDDB # TRPBF)
    144 LTC3728L-1 2 4,5 28 25 двухфазный, синхронный синхрониз.65 (LTC3728LEGN-1 # PBF)
    145 ADP1864 1 3,15 14 25 1 Rsense- Регулятор постоянного тока с постоянной частотой в TSOT 1,09 долл. США (ADP1864AUJZ-R7)
    146 LTC3736-2 2 2,75 9,8 5 $ 3.80 (LTC3736EGN-2 # PBF)
    147 ADP1822 1 3,7 5,5 20 1 Нет PWM, шаг-вниз с DC-tog Отслеживание 1,50 доллара США (ADP1822ARQZ-R7)
    148 ADP1821 1 3,7 5,5 20 1 Нет DC 1 Нет DC
    149 LTC3828 2 4 28 25 6 Rsense Dual, 2-фазный контроллер 940 940 Step-Down #PBF)
    150 LTC3809-1 1 2,75 9,8 5 1 Нет Нет Rsense, LTC3809-1 $ 2,58 )
    151 LTC3809 1 2.75 9,8 5 1 Нет Нет Rsense, LTC3809 PLL, PGOOD, Spread Spectrum for Low EMI $ 2,50 (LTC3809EDD # PBF)
    19152
    19 152
    19 152
    19 152 9,8 5 1 Нет Нет RSENSE, рабочий цикл 100%, LTC3772 предлагает пакетный режим $ 1,91 (LTC3772EDDB # TRPBF)
    153
    36 25 2 Rsense LTC3727A-1 Vout 0.От 8 до 14 В, без фиксации, минимальное время работы 120 нс 4,85 долл. США (LTC3727AEG-1 # PBF)
    154 LT3724 1 4 60 5 3,10 доллара США (LT3724EFE # PBF)
    155 LTC3808 1 2,75 9,8 5 1 $ 2.60 (LTC3808EGN # PBF)
    156 LTC3770 1 4 32 15 1 Нет Быстрое отслеживание без RsengLL LTC3770EG # PBF)
    157 LTC3709 1 5 36 40 2 Нет.90 (LTC3709EG # PBF)
    158 LTC3736-1 2 2,75 9,8 5 2 Нет LTC3736-1 204m Синхронизация 4,40 долл. США (LTC3736EGN-1 # PBF)
    159 LTC3802 2 3 30 25 2 DC Синхронизация с двумя фазами 4 доллара.80 (LTC3802EGN # PBF)
    LTC3737 2 2,75 9,8 5 2 Нет
    161 LTC3703-5 1 9,3 60 20 1 Нет LTC3703 60Vin, от 4,5 В до 15 В Привод затвора MOSFET, UV + 90 В 352, UV 3,1-39 В10 (LTC3703EGN-5 # PBF)
    162 LTC3736 2 2,75 9,8 5 2 Нет LTC3736se Макс. 3,80 долл. США (LTC3736EGN # PBF)
    163 LT3800 1 4 60 15 1 Rsense Режим синхронного тока высокого напряжения 3,9910 (LT3800EFE # PBF)
    164 LTC3708 2 4 36 25 2 Нет Dual Synchronous Fast Transient Controller3 #
    165 LTC3703 1 9,3100 20 1 Нет LTC3703 100 Вин, 9,3–15 В, привод MOSFET, привод затвора.7 В, УФ – 6,2 В 3,10 долл. США (LTC3703EGN # PBF)
    166 LTC3801B 1 2,5 9,8 5 1 5 R1 9104 LTC3801BES6 # TRPBF)
    167 LTC3801 1 2,5 9,8 5 1 Rsense Низкий ток Q, 1,53 $%01 (LTC3801ES6 # TRPBF)
    168 LTC3729L-6 1 4 30 40 12, 2, 3, 4, 6, 8ha 1245 PolyHome Rsense Этапы, LTC3729L-6 предложения 0.6V ссылка, 30Vin Макс $ 5.60 (LTC3729LEUH-6 # PBF)
    169 LTC3707 2 4,5 28 25 2 Rsense Двойной двухфазный синхронный контроллер $ 4.55 (LTC3707EGN # PBF)
    170 LTC3731H 1 4 36 60 12, 3, 6, 9 Контроллер Rsense Synse 3 фазы Марка 5,00 $ (LTC3731HG # PBF)
    171 LTC3731 1 4 36 65 12, 3, 6, 92 Rsense Контроллер Buck $ 4.35 (LTC3731CG # PBF)
    172 LTC3728L 2 4 30 25 2 Rsense PBF 173 LTC3700 2 2,65 9,8 5 1 Rsense Бак-контроллер с LDO $ 2,35 (LTC3700EMS # PBF4
    5,5 20 1 Rsense Синхронный понижающий контроллер, LDO-контроллер 4,10 долл. США (LTC1704BEGN # PBF)
    175 LTC2 2 9035 2 9035 2 9035 2 20 2 Нет Понижающий контроллер в режиме двойного выходного напряжения 4,75 долл. США (LTC1702ACGN # PBF)
    176 LTC3832-1 1 3 Нет LTC3832-1 Не предлагает ограничение по току, регулировку частоты, отключение $ 2.95 (LTC3832-1ES8 # PBF)
    177 LTC3832 1 3 8 20 1 Нет Low Vin, Нет Low Vin, 90.10N или фиксированный $ PBF)
    178 LTC3727-1 2 4 36 25 2 Rsense LTC3727-1 Vout 0.8V до 14Vns, без фиксации время включения, 9035 $ 4.85 (LTC3727EG-1 # PBF)
    179 LTC3707-SYNC 2 4,5 28 25 2 Rsense
    180 LTC3701 2 2,5 10 5 2 $ Rsense Dual-Down Controller.40 (LTC3701EGN # PBF)
    181 LTC3778 1 4 36 20 1 Нет, Rsense 1 Нет. #PBF)
    182 LTC3727 2 4 36 25 2 Rsense LTC3727 Vout 0.8V to 14V, Latch On Off, 180 $85 (LTC3727EG # PBF)
    183 LTC3729 1 4 36 40 12, 2, 3, 4, 6, 8 Rsense Phases Poly 5,80 $ (LTC3729EG # PBF)
    184 LTC3728 2 4 36 25 2 Rsense # 5352 Rsense LTC1772B 1 2.5 9,8 5 1 Rsense LTC1772B Отключение пакетного режима $ 1,91 (LTC1772BES6 # TRPBF)
    186
      2
    Монитор выходного напряжения Power Good (LTC1778) 2,70 доллара США (LTC1778EGN # PBF)
    187 LTC3830-1 1 3 8 LTC3830-1 заменяет SHDN контактом плавного пуска (SS) $ 3.05 (LTC3830-1ES8 # PBF)
    188 LTC3830 1 3 8 20 1 Нет Синхронное понижение мощности
  • $ #PBF)
  • 189 LTC3713 1 1,5 36 20 1 Нет Обеспечивает 5 В для N-CH MOSFET Gate Drive 1913 #
    190 LTC1624 1 3.5 36 5 1 Rsense Контроллер регулятора переключения N-канала SO-8 3,50 долл. США (LTC1624CS8 # PBF)
    191 LTC1876 25 2 Rsense Двойной синхронный понижающий и один повышающий контроллер 5,95 долл. США (LTC1876EG # PBF)
    192 LTC1874 2 2.5 9,8 20 1 Rsense Понижающий режим с двумя постоянными частотами 3,30 долл. США (LTC1874EGN # PBF)
    193 LTC1771 1 1 Rsense Пакетный режим 2,65 долл. США (LTC1771ES8 # PBF)
    194 LTC1773 1 2,65 8,5 8,5 8,5 $ 2.50 (LTC1773EMS # PBF)
    195 LTC1775 1 3,7 36 20 1 Нет Нет Rsense $ 4,6 LTC1772 1 2,5 9,8 5 1 Rsense Понижающий DC / DC-контроллер в режиме постоянной частоты в SOT-23 $ 1,81 (LTC1772CS7) LTC1735-1 1 3.5 36 20 1 Rsense LTC1735-1 Предлагает отметку Power Good 3,10 долл. США (LTC1735CS-1 # PBF)
    198 LTC1795 1 20 1 Rsense

    Больше новостей

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
