Выключатели разъединители: Низковольтные выключатели-разъединители | Schneider Electric Россия

0 Comments

Содержание

CSSD Выключатели-разъединители (выключатели нагрузки) | C&S разъединители-выключатели

АртикулНаименованиеЦена с НДС, р.
на 12.04.21		Наличие
CSSDZW5Блокировка с ключом CSSDZW53446.17
CSSDZW4Блокировка с корончатым замком CSSDZW42871.96
CSSD1000K3CP140Выключатель-разъединитель 1000A, 3P, межфазн.140, с ручкой и штоком CSSD1000K3C (CSSD1000K3CP140)32287.71
CSSD1000K3CP185Выключатель-разъединитель 1000A, 3P, межфазн.185, с ручкой и штоком CSSD1000K3C (CSSD1000K3CP185)31936.45
CSSD1000K3CВыключатель-разъединитель 1000A, 3P, межфазн.80, с ручкой и штоком CSSD1000K3C (CSSD1000K3CP80)32287.71
CSSD1000K4CВыключатель-разъединитель 1000A, 4P, межфазн.140, с ручкой и штоком CSSD1000K4C (CSSD1000K4CP140)35589.19
CSSD1000K4CP185Выключатель-разъединитель 1000A, 4P, межфазн.185, с ручкой и штоком CSSD1000K4C (CSSD1000K4CP185)36990.59
CSSD100DM3Выключатель-разъединитель 100A, 3P, с ручкой и штоком CSSD100DM33167.71
CSSD1250K3CP140Выключатель-разъединитель 1250A, 3P, межфазн.140, с ручкой и штоком CSSD1250K3C (CSSD1250K3CP140)33246.85
CSSD1250K3CP185Выключатель-разъединитель 1250A, 3P, межфазн.185, с ручкой и штоком CSSD1250K3C (CSSD1250K3CP185)32843.72
CSSD1250K3CВыключатель-разъединитель 1250A, 3P, межфазн.80, с ручкой и штоком CSSD1250K3C (CSSD1250K3CP80)33498.92
CSSD1250K4CВыключатель-разъединитель 1250A, 4P, межфазн.140, с ручкой и штоком CSSD1250K4C (CSSD1250K4CP140)39192.79
CSSD1250K4CP185Выключатель-разъединитель 1250A, 4P, межфазн. 185, с ручкой и штоком CSSD1250K4C (CSSD1250K4CP185)40594.19
CSSD125DM3Выключатель-разъединитель 125A, 3P, с ручкой и штоком CSSD125DM33021.20
CSSD125DM4Выключатель-разъединитель 125A, 4P, с ручкой и штоком CSSD125DM44055.87
CSSD1600K3CВыключатель-разъединитель 1600A, 3P, межфазн.140, с ручкой и штоком CSSD1600K3C (CSSD1600K3CP140)35922.25
CSSD1600K3CP185Выключатель-разъединитель 1600A, 3P, межфазн.185, с ручкой и штоком CSSD1600K3C (CSSD1600K3CP185)37323.65
CSSD1600K4CВыключатель-разъединитель 1600A, 4P, межфазн.140, с ручкой и штоком CSSD1600K4C (CSSD1600K4CP140)43398.81
CSSD1600K4CP185Выключатель-разъединитель 1600A, 4P, межфазн.185, с ручкой и штоком CSSD1600K4C (CSSD1600K4CP185)41945.54
CSSD160DM3Выключатель-разъединитель 160A, 3P, с ручкой и штоком CSSD160DM33239.60
CSSD160DM4Выключатель-разъединитель 160A, 4P, с ручкой и штоком CSSD160DM44055.87
CSSD1800K3CВыключатель-разъединитель 1800A, 3P, межфазн.140, с ручкой и штоком CSSD1800K3C (CSSD1800K3CP140)38776.92
CSSD1800K3CP185Выключатель-разъединитель 1800A, 3P, межфазн.185, с ручкой и штоком CSSD1800K3C (CSSD1800K3CP185)39886.21
CSSD1800K4Выключатель-разъединитель 1800A, 4P, межфазн.140, с ручкой и штоком CSSD1800K4 (CSSD1800K4P140)40926.34
CSSD1800K4P185Выключатель-разъединитель 1800A, 4P, межфазн.185, с ручкой и штоком CSSD1800K4 (CSSD1800K4P185)43263.22
CSSD2000K3C-T60Выключатель-разъединитель 2000A, 3P, межфазн. 140, с ручкой и штоком CSSD2000K3C-T60 (CSSD2000K3CP14040896.31
CSSD2000K3CP185-T60Выключатель-разъединитель 2000A, 3P, межфазн.185, с ручкой и штоком CSSD2000K3C-T60 (CSSD2000K3CP18542298.62
CSSD2000K4C-T60Выключатель-разъединитель 2000A, 4P, межфазн.140, с ручкой и штоком CSSD2000K4C-T60 (CSSD2000K4CP14047031.53
CSSD2000K4CP185-T60Выключатель-разъединитель 2000A, 4P, межфазн.185, с ручкой и штоком CSSD2000K4C-T60 (CSSD2000K4CP18548432.93
CSSD200DM3CВыключатель-разъединитель 200A, 3P, с ручкой и штоком CSSD200DM3C3961.23
CSSD200DM4CВыключатель-разъединитель 200A, 4P, с ручкой и штоком CSSD200DM4C5249.79
CSSD2500K3CВыключатель-разъединитель 2500A, 3P, межфазн.140, с ручкой и штоком CSSD2500K3C (CSSD2500K3CP140)75817.56
CSSD2500K3CP185Выключатель-разъединитель 2500A, 3P, межфазн.185, с ручкой и штоком CSSD2500K3C (CSSD2500K3CP185)78047.97
CSSD2500K4CВыключатель-разъединитель 2500A, 4P, межфазн.140, с ручкой и штоком CSSD2500K4C (CSSD2500K4CP140)84691.88
CSSD2500K4CP185Выключатель-разъединитель 2500A, 4P, межфазн.185, с ручкой и штоком CSSD2500K4C (CSSD2500K4CP185)87495.59
CSSD250DM3CВыключатель-разъединитель 250A, 3P, с ручкой и штоком CSSD250DM3C5686.59
CSSD250DM3C-HMK-1-1Выключатель-разъединитель 250A, 3P, с ручкой и штоком CSSD250DM3C-HMK-1-15892.25
CSSD250DM4CВыключатель-разъединитель 250A, 4P, с ручкой и штоком CSSD250DM4C5766.67
CSSD3150K3CВыключатель-разъединитель 3150A, 3P, межфазн. 140, с ручкой и штоком CSSD3150K3C (CSSD3150K3CP140)81626.09
CSSD3150K3CP185Выключатель-разъединитель 3150A, 3P, межфазн.185, с ручкой и штоком CSSD3150K3C (CSSD3150K3CP185)83813.73
CSSD3150K4CВыключатель-разъединитель 3150A, 4P, межфазн.140, с ручкой и штоком CSSD3150K4C (CSSD3150K4CP140)91899.08
CSSD315DM3CВыключатель-разъединитель 315A, 3P, с ручкой и штоком CSSD315DM3C5571.93
CSSD315DM3NВыключатель-разъединитель 315A, 3P, с ручкой и штоком CSSD315DM3N5571.93
CSSD315DM4CВыключатель-разъединитель 315A, 4P, с ручкой и штоком CSSD315DM4C6307.21
CSSD400K3CВыключатель-разъединитель 400A, 3P, с ручкой и штоком CSSD400K3C6916.00
CSSD400K3C-HMK-1-1Выключатель-разъединитель 400A, 3P, с ручкой и штоком CSSD400K3C-HMK-1-17191.73
CSSD400K4CВыключатель-разъединитель 400A, 4P, с ручкой и штоком CSSD400K4C7928.83
CSSD630K3CВыключатель-разъединитель 630A, 3P, с ручкой и штоком CSSD630K3C9132.76
CSSD630K3C-HMK-1-1Выключатель-разъединитель 630A, 3P, с ручкой и штоком CSSD630K3C-HMK-1-19477.65
CSSD630K4CВыключатель-разъединитель 630A, 4P, с ручкой и штоком CSSD630K4C9461.27
CSSD800K3CВыключатель-разъединитель 800A, 3P, с ручкой и штоком CSSD800K3C10970.96
CSSD800K4CВыключатель-разъединитель 800A, 4P, с ручкой и штоком CSSD800K4C12343.24
CSSDZX35Дополнительный контакт CSSD 1000A-3150A (1NO+1NC), 3/4P574.21
CSSDZX36Дополнительный контакт CSSD 1000A-3150A (2NO+2NC), 3/4P981. 89
CSSDZX52Дополнительный контакт CSSD 125A (1NO+1NC), 3P529.62
CSSDZX53Дополнительный контакт CSSD 125A (2NO+2NC), 3P981.89
CSSDZX1Дополнительный контакт CSSD 125A-160A (1NO+1NC), 3/4P (COMPACT)1033.76
CSSDZX16Дополнительный контакт CSSD 125A-160A (2NO+2NC), 3/4P (COMPACT)1199.38
CSSDZX37Дополнительный контакт CSSD 200A-400A (тип DM) (1NO+1NC), 3/4P662.48
CSSDZX38Дополнительный контакт CSSD 200A-400A (тип DM) (2NO+2NC), 3/4P1229.41
CSSDZX49Дополнительный контакт CSSD 25A-40A (1NO+1NC), 3P593.32
CSSDZX87Дополнительный контакт CSSD 25A-40A (1NO+1NC), 4P593.32
CSSDZX50Дополнительный контакт CSSD 25A-40A (2NO+2NC), 3P1101.10
CSSDZX88Дополнительный контакт CSSD 25A-40A (2NO+2NC), 4P1101.10
CSSDZX33Дополнительный контакт CSSD 400A-800A (1NO+1NC), 3/4P662.48
CSSDZX34Дополнительный контакт CSSD 400A-800A (2NO+2NC), 3/4P1229.41
CSSDZX79Дополнительный контакт CSSD 63A (1NO+1NC), 3P593.32
CSSDZX80Дополнительный контакт CSSD 63A (2NO+2NC), 3P1101.10
CSSDZX55Дополнительный контакт CSSD 63A-125A (1NO+1NC), 4P647.01
CSSDZX56Дополнительный контакт CSSD 63A-125A (2NO+2NC), 4P1199.38
HMK3-1Кронштейн для монтажа рукоятки HMK 1000-18001032.85
HMK2Кронштейн для монтажа рукоятки HMK 200-400971. 88
HMK1-1Кронштейн для монтажа рукоятки HMK 630-800971.88
SF-702Крышки терминалов Ip-20 комплект 6 штук SF-702804.44
SF-703Крышки терминалов Ip-20 комплект 6 штук SF-7031263.99
SF-704Крышки терминалов Ip-20 комплект 6 штук SF-7041378.65
CSSDZW12Механизм переключения 1000-3150 CSSDZW124939.48
CSSDZW11Механизм переключения 63-315А 400-800А CSSDZW 114479.93
CSSDZW6/1Механизм переключения 63-315А CSSDZW6/12412.41
CONKIT-SD2000-3150AНабор для расширения межфазного расстояния до 185 мм CSSD 2000A-3150A2802.80

Выключатели – разъединители серии ВНК

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ СЕРИИ ВНК(ВЫКЛЮЧАТЕЛИ НАГРУЗКИ)250 А -1600 А, -660 В, -380 В, -440 В, -220 В

ТУ3424-014-05755766-2004

Сертифицированы на соответствие ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Аппараты серии ВНК успешно завоевывают рынок низковольтной электротехники. Но­менклатура выпускаемых выключателей-разъединителей ВНК разнообразна и дает потребителям возможность выбора изделий в зависимости от условий эксплуатации. Аппараты обладают широким диапазоном устойчивости к механическим внешним воздействующим факторам.

Области применения – отрасли машиностроительного и топливно-энергетического комплексов, пред­приятия энергетики, жилищно-коммунальных хозяйств, железнодорожного транспорта, объекты атомных электростанций.

Устанавливаются:

  • Непосредственно на строительных конструкциях;
  • В наземных стационарных комплектных устройствах;
  • На грузоподъемных кранах, корпусах роликовых конвейеров и прокатном оборудовании;
  • В кузовах и под кузовами электровозов и тепловозов, вагонов железнодорожного транспорта, на железнодорожных платформах.

Серию ВНК отличают от выпускаемых в России аппаратов аналогичного назначения:

  • Простота и надежность конструкции
  • Удобство монтажа
  • Высокая степень унификации
  • Низкая удельная материалоемкость – экономия монтажного пространства

Преимущества ВНК в эксплуатации

  • Контактная система уникальной самозачищающейся конструкции
  • Наличие механизма мгновенного отключения
  • Наличие двойного отключения каждой фазы
  • Применение механически прочных и неподдерживающих горение пластических материалов
  • Токоведущие элементы из высококачественной электротехнической меди марки М1
  • Конструкция контактных выводов с гальваническим покрытием оловянирование толщиной 6 микрон обеспечивает присоединение медных проводников и шин с помощью резьбовых соединений
  • Прозрачная защитная крышка позволяет наблюдать за положением главных контактов
  • В рукоятке привода применена механическая блокировка в отключенном положении
  • Возможность регулирования длины телескопического вала рукоятки позволяет встраивать аппараты в оболочки различной глубины
  • Корпус из импортного полиэфирного стеклонаполненного премикса ВМС, который обладает высокой теплостойкостью, трекингостойкостью, хорошими прочностными и электроизоляционными свойствами.

Назначение

Выключатели-разъединители (выключатели нагруз­ки) серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей номиналь­ным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения элек­трической энергии, могут быть использованы в каче­стве главных и аварийных выключателей.

Условия эксплуатации

  • Высота над уровнем моря не более 2000 м;
  • Температура окружающего воздуха от – 60 °С до +40 °С для исполнения УХЛ и от -10 °С до +45 °С для исполнения Т по ГОСТ 15150-69;
  • Группа условий эксплуатации М4, М25 и М29 по ГОСТ17516. 1-90;
  • Степень загрязнения окружающей среды – 3;
  • Рабочее положение в пространстве – любое.

Номинальный режим работы продолжительный. Срок службы аппаратов 10 лет.

Гарантийный срок эксплуатации 3 года со дня ввода аппаратов в эксплуатацию.

Конструкция

Основными узлами аппарата (Рис.1) являются под­вижные и неподвижные контакты и механизм мгновенного действия.

Корпус аппарата состоит из верхнего и нижнего блоков, стянутых винтами. В верхней части корпуса имеется прозрачная защитная крышка, позволяющая наблюдать за положением контактов. В нижнем блоке корпуса установлены неподвижные ножевые контакты, компактные дугогасительные камеры и ползун с уста­новленными в него подвижными контактами.

Включение и отключение аппарата производится с помощью фронтальной рукоятки посредством меха­низма мгновенного действия, перемещающего ползун с подвижными контактами параллельно плоскости монтажа аппарата.

Скорость срабатывания механизма не зависит от скорости движения руки оператора, тем самым обе­спечивается мгновенное и одновременное замыкание контактов всех полюсов.

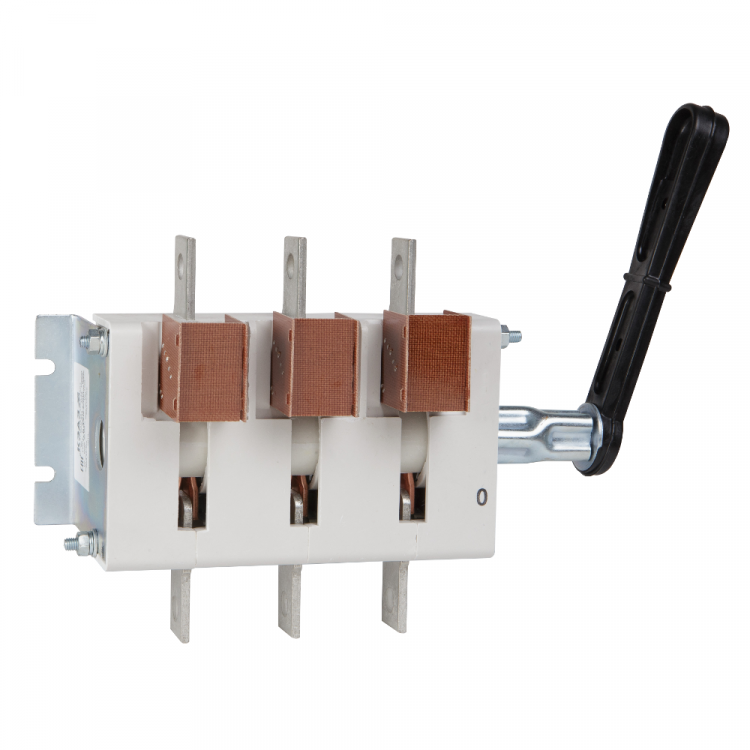

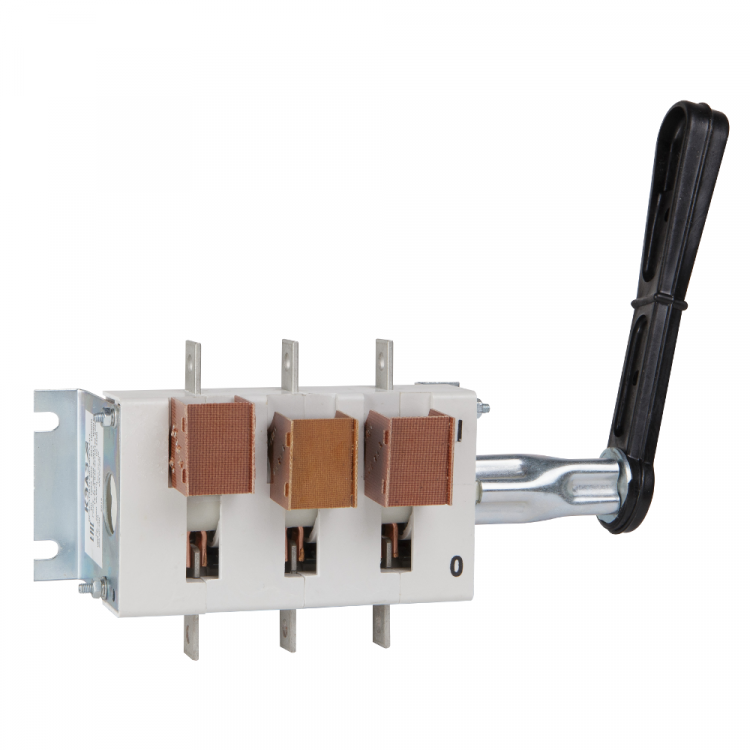

Рис. 1. Выключатель-разъединитель ВНК на токи 250 А, 400 А и 630 А

Глубина установки аппарата регулируется с помощью телескопического вала рукоятки. В серии ВНК применены подвижные контакты роликового типа. В систему подвижного контакта входят четыре медных ролика, подпружиненых пластинчатыми пружинами, допускающими индивидуальное вращение роликов.

Пружина регулирует контактное нажатие таким образом, что во время движения ролики зачищают контактную поверхность неподвижных контактов.

Процесс отключения делится на два отключающих момента в каждой фазе, тем самым равномерно распределяется токовая нагрузка, снижается время горения дуги и повышается износостойкость контактов.

В аппарате имеется нулевой проводник (N).

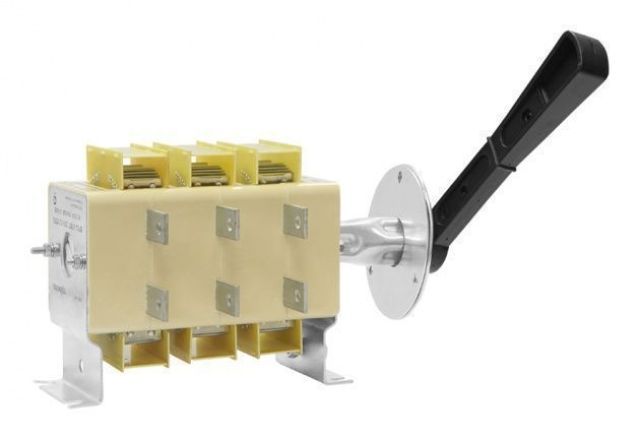

Рис. 2. Выключатель-разъединитель ВНК на токи 1000 А – 1600 А

Блочность закрытой конструкции (Рис. 2) позволяет легко варьировать количество полюсов, расположение рукоятки привода (справа, слева, в середине).

Комплектность

В комплект поставки входят:

  • аппарат;
  • эксплуатационные документы – паспорт ГЖКИ.642524.001 ПС и руководство по эксплуатации ГЖКИ.642524.001 РЭ по одному экземпляру на партию аппаратов одного типоисполнения, отправляемых в один адрес.

Аппараты серии ВНК поставляются без вспомогательных контактов или со вспомогательными контактами в зависимости от заказа. В качестве вспомога­тельных контактов применяются микропереключатели МП1102Л (ТУ16-526.329-72):

Микропереключатель МП1102Л (поз. 1) крепится к корпусу аппарата с помощью скобы (поз. 2). Отключение производится с помощью кулачка (поз. 3). Номинальный ток вспомогательных контактов 2,5 А.

Номинальное напряжение цепи вспомогательных контактов 220 В переменного тока частоты 50 и 60 Гц.

Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных проводников и шин с помощью резьбовых соединений с сечениями, приведенными в таблице 1.

Таблица 1

Условный тепловой ток, А

Поперечное сечение медных

проводников, мм2

шин, мм

max

min

max

250

120

–

400

240

4×30

2(5×30)

630

2×240

4×50

2(4×50)

1000

–

6×60

2(5×60)

1600

–

8×80

2(5×80)

Технические данные

Характеристики

ВНК-35

ВНК-37

ВНК-39

ВНК-41

ВНК-43
Номинальное рабочее напряжение для главной цепи (Ue), В переменного тока постоянного тока

660/380 440/220

660/380 440/220

660/380 440/220

660/380 440/220

660/380 440/220
Номинальное напряжение изоляции, В

1000
Условный тепловой ток на открытом воздухе (Ith), А

250

400

630

1000

1600
Условный тепловой ток в оболочке (Ithe), А

200

315

500

800

1280
Номинальная частота переменного тока

50 Гц
Номинальная включающая способность АС-23 В,cos ф=0. 35, 380 В

2500

3150

5000

8000

5760
Номинальная отключающая способность АС-23 В,cos ф=0.35, 380 В

2000

2500

4000

6400

5360
Категории применения

АС-21 В, АС-22 В, АС-23 В, DC-21 В, DC-22 В, DC-23 В
Механическая износостойкость, циклы ВО

10000

10000

6300

6300

6000
Коммутационная износостойкость, циклы ВО

1000

1000

1000

1000

500
Номинальный кратковременно выдерживаемый ток, кА

13

13

15

35

50
Номинальный условный ток короткого замыкания, кА

26

26

30

30

105
Мощность, потребляемая аппаратом на один полюс, Вт

3,4

8,2

11,9

22,3

23

Габаритные размеры разъединителей серии ВНК

Выключатели-разъединители, контакторы, защита электродвигателей

Промышленные контакторы CTX³

Ассортимент контакторов СТХ³ включает 4-полюсные модели на токи от 20 до 900 А (категория применения AC-1).

CTX³: управление цепями до 800 (1) A

Силовые контакторы CTX³ имеют широкий выбор значений номинального тока, управляющего напряжения, вспомогательных устройств и аксессуаров. Контакторы CTX³ полностью совместимы с автоматическими выключателями MPX³ и тепловыми реле RTX³ и представляют собой идеальное решение для коммутации электродвигателей и управления цепями.

CTX³ 225/400/800: аппараты до 800 A для монтажа на плате

Выводы для подключения шин и наконечников.

Установленные блоки вспомогательных контактов (по 2 на контактор).

Дополнительные блоки вспомогательных контактов могут устанавливаться на контактор справа или слева.

CTX³ 22/40/65/100/150: аппараты на токи до 150 A для монтажа на плате или DIN-рейке

Зажимы со степенью защиты IP 2X: винтовые в аппаратах на токи до 40 A, винтовые или торцевые в аппаратах на токи от 50 до 150 A.

Встроенные вспомогательные контакты.

Клеммы питания A1 и A2 (сверху и снизу).

CTX³ MINI: компактное решение на токи до 16 A. Монтаж на плате или DIN-рейке.

Благодаря компактному размеру, контакторы CTX³ MINI легко встраиваются в щиты управления и распределения. Они обеспечивают коммутацию двигателей, цепей освещения и обогревательных приборов с токами до 16 А.

Винтовые зажимы со степенью защиты IP 2X.

Встроенный вспомогательный контакт (только в 3-полюсных аппаратах).

RTX³: тепловая защита электродвигателей

Тепловые реле RTX³ обеспечивают защиту электродвигателя от перегрузок, затяжного пуска и заклинивания ротора. Дифференциальный механизм обеспечивает защиту в случае обрыва одной фазы. Реле очень просто устанавливаются и присоединяются снизу прямо к контакторам CTX³.

  • Индикатор срабатывания.
  • Кнопка ОТКЛ. /ТЕСТ.
  • Регулятор уставки срабатывания тепловой защиты.
  • Кнопка сброса и переключатель режима работы: автоматический (A)/ручной (H).
  • Опломбируемая защитная крышка.
  • Встроенные вспомогательные контакты (1 Н.О. + 1 Н.З.).
  • Зажимы со степенью защиты IP20.

Автоматические выключатели MPX³

Выпускаемые в корпусах всего четырех типоразмеров автоматические выключатели серии MPX³ предлагают расширенные функции управления и защиты двигателей с номинальным током до 100 А.

Автоматические выключатели MPX³
Зажимы со степенью защиты IP2X, MPX³ 32 винтовые зажимы, MPX³ 63/100 торцевые зажимы.

  • Фронтальные и боковые блоки вспомогательных контактов.
  • Монтаж на рейку.
  • Широкий диапазон регулирования уставки тока.
  • Регулятор уставки защищен прозрачной опломбируемой крышкой (опция).
  • Функция тестирования.
  • Рукоятка может быть заблокирована навесным замком в положении ОТКЛ. без использования дополнительных приспособлений.
  • Держатель маркировочной таблички.

Перекидные выключатели-разъединители DCX-M

Перекидные выключатели-разъединители DCX-M разработаны в соответствии со стандартами IEC/EN для применения в электроустановках объектов гражданского строительства и промышленных предприятий.
Компактный дизайн обеспечивает экономию пространства внутри НКУ и ВРУ.
Высокие характеристики продукции достигаются благодаря:
  • литому негорючему корпусу из армированного стекловолокном полиэстера
  • видимому разрыву контактов аппаратов от 200 до 1250 А

ВЫКЛЮЧАТЕЛИ – РАЗЪЕДИНИТЕЛИ С ПРЕДОХРАНИТЕЛЯМИ SPX-D, SPX/SPX-V

Предназначены для коммутации цепей под нагрузкой.

  • Оснащаются предохранителями для защиты от перегрузки и короткого замыкания.
  • Разрыв цепи с обеих сторон предохранителя, 4 точки разрыва на полюс. Положение рукоятки четко указывает на коммутационное положение разъединителя.
  • Соответствуют требованиям стандарта МЭК 60947-3.
  • Категория применения: AC-23A.

ВЫКЛЮЧАТЕЛИ-РАЗЪЕДИНИТЕЛИ: VISTOP, DPX-IS

Выключатели – разъединители, обеспечивающие отключение под нагрузкой.

Выпускаются в двух версиях:

  1. Выключатели оснащенные рукояткой, установленной сбоку
  2. Выключатели оснащенные рукояткой установленной спереди.

Выключатели-разъединители (выключатели нагрузки) серии ВНК.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

ТУ3424-014-05755766-2004.
Соответствуют ГОСТ Р 50030.3-99 (МЭК 60947-3-99)
Выключатели-разъединители (выключатели нагрузки) серии ВНК предназначены для неавтоматической коммутации силовых электрических цепей номинальным напряжением до 660 В переменного тока и 440 В постоянного тока в устройствах распределения электрической энергии, могут быть использованы в качестве главных и аварийных выключателей.

В настоящее время выпускаются аппараты на токи 250 А и 400 А, трехполюсные.

Структура условного обозначения.

ВНК-ХХ-ХХХХХ-32 ХХХ3

ВНК – серия выключатели – разъединителя
ХХ  – обозначение условного теплового тока 35 – 250 А, 37 – 400 А, 39 – 630 А, 41 – 1000 А;
Х – число полюсов и число направлений:

1 – однополюсный на одно направление;
2 – двухполюсный на одно направление;
3 – трехполюсный на одно направление;
5 – однополюсный на два направления;
6 – двухполюсный на два направления;
7 – трехполюсный на два направления.

Х – способ присоединения внешних зажимов:

1 – переднее;

Х – раположение плоскости присоединения внешних зажимов:

1 – параллельно плоскости монтажа.

Х – вид рукояти ручного привода:

3 – передняя рукоятка;

Х – наличие или отсутствие вспомогательных контактов:

0 – без вспомогательных контактов;
1 – со вспомогательными контактами;

Х – степень защиты со стороны рукояти привода: 32 – IP32;
ХХХ – обозначение климатического исполнения (УХЛ, Т) по ГОСТ 15150-69;
3 – категория размещения по ГОСТ 15150-69.

Условия эксплуатации ВНК.

  • Высота над уровнем моря не более 2000 м.
  • Температура окружающего воздуха от -60 °С до +40 °С для исполнения УХЛ и от -10 °С до +45 °С для исполнения Т по ГОСТ 15150-69.
  • Группа условий эксплуатации М4, М25 и М29 по ГОСТ 17516.1-90.
  • Степень загрязнения окружающей среды – 3;
  • Рабочее положение в пространстве – любое.

Преимущества выключателей-разъединителей ВНК.

  • Высока коммутационная способность в тяжелых режимах коммутации обеспечивается:
    • применением роликовых контактов уникальной контсрукции;
    • самозачищающейся контактной системой;
    • наличием механизма мгновенного действия;
    • эффективной системой дугогашения;
    • двойным отключением каждой фазы.
  • Надежность и безопасность обслуживания гарантируются:
    • блочной закрытой конструкцией;
    • высокой механической и коммутационной износостойкостью;
    • наличием видимого разрыва цепи;
    • возможностью регулирования глубины установки при помощи телескопического вала рукоятки;
    • механической блокировкой отключенного положения;
    • наличием нулевого проводника;
    • применением трудногорючих и не поддерживающих горение материалов;
    • возможностью получения с помощью специального устройства переключателя из двух выключателей нагрузки.

Технические данные.

ХарактеристикиВНК-35ВНК-37ВНК-39ВНК-41
Номинальное рабочее напряжение для главной цепи (Ue), В
переменного тока660, 380660, 380660, 380660, 380
постоянного тока440, 220440, 220440, 220440, 220
Номинальное напряжение изоляции, В1000100010001000
Условный тепловой ток на открытом воздухе (Ith), А2504006301000
Условный тепловой ток в оболочке (Ithe), А200315500800
Номинальная частота переменного тока50 и 60 Гц
Номинальная включающая способность, АС-23 В, cos φ=0,35, 380 В2500315050008000
Номинальная отключающая способность, АС-23 В, cos φ=0,35, 380В2000250040006400
Категория примененияАС-21 В, АС-22 В, АС-23 В,
DC-21 В, DC-22 В, DC – 23 В
Механическая износостойкость, циклы ВО100001000063006300
Коммутационная износостойкость, циклы ВО1000100010001000
Номинальный кратковременно выдерживаемый ток, кА13131535
Номинальный условный ток короткого замыкания, кА50
Мощность, потребляемая аппаратом на один полюс, Ви3,58,512,323

Номинальный режим работы продолжительный.
Срок службы аппаратов 10 лет.
Гарантийный срок эксплуатации 3 года со дня ввода аппаратов в эксплуатацию.

Конструкция.
Основными узлами аппарата (Рис. 1) являются подвижные и неподвижные контакты и механизм мгновенного
действия. Корпус аппарата состоит из нижнего и верхнего блоков, стянутых винтами. В верхней части корпуса имеется прозрачная защитная крышка, позволяющая наблюдать за положением контактов.
В нижнем блоке корпуса установлены неподвижные ножевые контакты, компактные дугогасительные камеры и ползун с установленными в его гнездах подвижными контактами.
Включение и отключение аппарата производится с помощью фронтальной рукояти посредством механизма мгновенного действия, перемещающего ползун с подвижными контактами параллельно плоскости монтажа аппарата.
Скорость срабатывания механизма не зависит от скорости движения руки оператора, тем самым обеспечивается мгновенное и одновременное замыкание и размыкание контактов всех полюсов. Глубина установки аппарата регулируется с помощью телескопического вала рукоятки.

В серии ВНК применены подвижные контакты роликового типа. В систему подвижного контакта входит четыре медных ролика, подпружиненных пластинчатыми пружинами, допускающими индивидуальное вращение роликов. Пружина регулирует контактное нажатие таким образом, что во время движения ролики зачищают контактную поверхность неподвижных контактов. Процесс отключения делится на два отключающих момента в каждой фазе, тем самым равномерно распределяется токовая нагрузка, снижается время горения дуги и повышается износостойкость контактов.
В аппарате имеет нулевой проводник (N). Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными шин с помощью резьбовых соединений с сечениями приведенными в таблице 1.

Габаритные, установочные и присоединительные размеры и масса аппаратов.



Условный тепловой токСечение жил проводов и кабелей

Наименьшее

не более

Наибольшее

не менее

25070150
4001203х120
6301504х120

Комплектность.

В комплект поставки входят:

  • аппарат;
  • эксплуатационные документы – паспорт ГЖКИ.642524.001 ПС и руководство по эксплуатации  ГЖКИ.642524.001 РЭ  – по одному экземпляру на партию аппаратов одного типоисполнения, отправлямых в один адрес.

Формулирование заказа.

В заказе должно быть указано:

  • тип аппарата в соответствии со структурой идентификационного обозначения;
  • обозначение технических условий.

Для поставок аппаратов для АЭС в заказе необходимо указать: “для АЭС”.
Пример:
Выключатель-разъединитель ВНК  на условный тепловой ток 250 А, трехполюсный, на одно направление, без вспомогательных контактов, для поставок на экспорт в страны с тропическим климатом: “Выключатель-разъединитель ВНК-35-31130 ТЗ, экспорт, ТУ3424-014-05755766-2004”

Lovato Electric | Energy and Automation

Choose your country Выберите страну…Глобальный сайт—————-CanadaChinaCroatiaCzech RepublicGermanyFranceItalyPolandRomaniaSpainSwitzerlandTurkeyUnited Arab EmiratesUnited KingdomUnited States—————-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Island And Mcdonald IslandsHoly See (vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaInternationalIran, Islamic Republic OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKosovoKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts And NevisSaint LuciaSaint Pierre And MiquelonSaint Vincent And The GrenadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province Of ChinaTajikistanTanzania, United Republic OfThailandTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U. s.Wallis And FutunaWestern SaharaYemenZambiaZimbabwe

LOVATO Electric S.p.A. Via Don E. Mazza, 12 – 24020 Gorle (BG) ITALY Cap. Soc. Vers. Euro 3.200.000 Cod. Fisc. e Part. IVA n. 01921300164 ID. NO. IT 01921300164

Выключатели-разъединители – минимум площади, максимум готовности | Подстанции

Страница 1 из 2

Выключатель-Разъединитель – максимальная эксплуатационная готовность при минимуме занимаемой площади

Открытые распредустройства, выполненные на базе выключателей-разъединителей, обеспечивают максимальную эксплуатационную готовность при минимуме занимаемой площади

Совершенствование высоковольтных выключателей привело к изменению принципов построения подстанции

Совершенствование высоковольтных выключателей привело к изменению принципов построения подстанции. Ранее схемы подстанций ПС проектировались исходя из того, что выключатели имеют большую потребность в техническом обслуживании, поэтому с каждой из сторон выключателя устанавливался разъединитель. Такой принцип позволяет производить плановое обслуживание выключателей, не затрагивая ближайшие участки. Для современных выключателей интервал между обслуживанием составляет более 15 лет. Благодаря этому при проектировании ПС в основном необходимо уделять внимание необходимости вывода в обслуживание отходящих линий, трансформаторов, реакторов и т. д. Изменение принципов проектирования дало возможность совместить функцию разъединения с выключателем, создав, таким образом, новый аппарат – выключатель- разъединитель ВР. Благодаря тому, что главные контакты BP находятся в защищенной среде элегаза (SFg), свободной от загрязнений, функция разъединителя имеет высокую надежность, интервал между обслуживанием увеличивается, повышая тем самым общую эксплуатационную готовность ПС. В дополнение использование ВР сокращает площадь ПС примерно на 50% (рис. 1а и 1б).

Рис. 1а
Подстанция с традиционными выключателями и разъединителями

Рис. 1б
Использование ВР сокращает площадь ПС примерно на 50%

Совершенствование выключателей привело к значительному снижению потребности в обслуживании и повышению надежности. Период между работами по обслуживанию, когда требуется снимать напряжение с первичной цепи, у современных элегазовых выключателей составляет 15 и более лет. В то же время периодичность обслуживания и надежность разъединителей с контактами, расположенными в открытом воздухе, не подверглись существенному улучшению. В основном все было сосредоточено на сокращении расходов путем оптимизации использования материалов. Интервал обслуживания главных контактов разъединителей составляет от двух до шести лет, в зависимости от принятой на эксплуатирующем предприятии практики и уровня загрязнений (например, промышленные загрязнения и/или естественные загрязнения, такие как песок и соль).
Надежность выключателей повышалась, благодаря совершенствованию технологии гашения дуги: от воздушных и масляных к современным элегазовым выключателям. В то же время число последовательно включенных дугогасительных камер было уменьшено и сегодня колонковые выключатели на напряжение до 300 кВ могут быть изготовлены всего с одним разрывом на полюс. Отсутствие выравнивающих конденсаторов для колонковых выключателей с двумя разрывами на полюс еще более упростило первичную цепь, повысив тем самым надежность. Сейчас выключатели на напряжение до 550 кВ могут быть изготовлены без выравнивающих конденсаторов, что позволяет создавать ВР вплоть до этого напряжения. Привод выключателя также совершенствовался: от пневматического и гидравлического к пружинному, обеспечивая более надежную конструкцию и уменьшая потребность в обслуживании (рис. 2).

Рис. 2
Развитие выключателей с соответствующим уменьшением количества отказов и потребности в обслуживании
В прошлом, основным подходом при проектировании ПС было “окружить” выключатели разъединителями, чтобы сделать возможным частое обслуживание выключателей. В виду значительного уменьшения частоты отказов и необходимости в обслуживании выключателей, функция разъединителя на данный момент больше требуется для вывода в обслуживание отходящих линий, силовых трансформаторов и т.д. Сниженная потребность в обслуживания выключателей вместе с невысокой надежностью разъединителей с контактами в открытом воздухе, привели к разработке выключателя-разъединителя. Оборудование создавалось в тесном сотрудничестве с одним из крупных Заказчиков АББ. ВР совмещает функции выключателя и разъединителя в одном устройстве, уменьшая тем самым площадь, занимаемую ПС и увеличивая ее эксплуатационную готовность. Первый ВР был установлен в 2000 году и сегодня ВР доступны на классы напряжения от 72,5 кВ до 550 кВ.

Конструкция выключателей-разъединителей

В ВР главные контакты дугогасительной камеры также обеспечивают функцию разъединителя, когда они находятся в открытом положении. Конструкция контактной системы такая же, как и в обычном выключателе, без каких-либо дополнительных контактов или связей (рис. 3). ВР поставляются с полимерными изоляторами. Эти изоляторы обладают гидрофобными свойствами, т.е. вода на поверхности не растекается, а образует капли. Как результат они имеют превосходные характеристики в загрязненных средах, токи утечки через выключатель в отключенном положении минимальны. Применение ВР значительно снижает потребность в обслуживании открытого распредустройства подстанции и минимизирует риск отказов из-за загрязнений. Благодаря замене комбинации отдельностоящих выключателя и разъединителя, выключателем-разъединителем, значительно повышается эксплуатационная готовность ПС.
ВР соответствует требованиям стандартов, как на выключатели, так и на разъединители. Стандарт, разработанный специально на выключатели-разъединители, был выпущен МЭК в 2005 году. Важной частью этого стандарта являются комбинированные функциональные испытания. Эти испытания подтверждают, что свойства ВР как разъединителя выполняются в течение всего срока службы, несмотря на износ контактов и загрязнение продуктами разложения, образовавшимися в процессе горения дуги. Это обеспечивается выполнением сначала коммутационных и механических испытаний, а затем подтверждением соответствующих изоляционных характеристик аппарата.



Тип

LTB
72,5

LTB
145

HPL
170-300

HPL
362-420

HPL
550

Номинальное напряжение, кВ

35

110

150-220

330

500

Номинальный ток, А

3150

3150

4000

4000

4000

Номинальный ток отключения, кА

40

40

50

50

63

Номинальная частота, кГц

50/60

50/60

50/60

50/60

50

Таблица 1
Номенклатура выключателей-разъединителей

Рис. 3
DCB LTB 145. Зазмеляющие ножи встроены в опорную металлоконструкцию
ВР изготавливаются на классы напряжения от 72,5 кВ до 550 кВ (табл. 1). Около 900 трехполюсных комплектов было установлено, либо уже заказано.

Безопасное заземление

При необходимости обслуживания или ремонта части подстанции или сети, один или несколько разъединителей отключаются, чтобы изолировать участок от остальной системы. Далее изолированное оборудование заземляется для безопасности персонала. Это может быть может быть достигнуто различными способами:

  1. со стандартными разъединителями: видимый разрыв подтверждает, что участок цепи отключен, затем он заземляется;
  2. ВР надежно блокируется в отключенном положении. Блокировка состоит из электрической блокировки привода выключателя одновременно с механической блокировкой тяг главных контактов выключателя. После этого, ближайший заземлитель включается. Видимое заземление подтверждает, что участок системы не находится под напряжением и безопасен для персонала.

Особенности обслуживания

В прошлом, сложное техническое устройство выключателей требовало больших затрат на обслуживание, и главное внимание уделялось тому, как отделить их, пока остальная часть ПС находится в работе. Основной причиной появления разъединителей, более 100 лет назад, была необходимость вывода в обслуживание выключателей. Однолинейные схемы подстанций состояли из выключателей, окруженных разъединителями, для обслуживания этих выключателей, см. рис. 6.
Сравнение традиционной схемы ПС 132 кВ с двойной системой шин с отдельностоящими выключателями и разъединителями и схемы с секционированной одинарной системой шин с выключателями-разъединителями, включающих в себя четыре воздушные линии, два силовых трансформатора и один шиносоединительный или секционный выключатель, показано на рис. 9. Использование ВР снижает площадь ОРУ более чем на 40%. Длительность простоев для подходящих или отходящих линий из-за необходимости обслуживания основных аппаратов на ОРУ показана на рис. 4. Предполагаемые интервалы между обслуживанием приняты в соответствии с рекомендациями производителей, т. е. 5 лет для разъединителей и 15 лет для выключателей и ВР. Таким образом, использование ВР снижает среднее время простоя из-за обслуживания с 3,1 до 1,2 часов в год.

Рис. 4
Длительность перерыва в подаче электроэнергии из-за необходимости обслуживания основных аппаратов на ОРУ 132 кВ

Рис. 5
Конфигурации первичных схем, «нечувствительные» к коротким замыканиям на сборных шинах
Снижение работ по обслуживанию дает следующие преимущества:

  1. Практически бесперебойное электроснабжение потребителей (в зависимости от топологии ПС/сети работы по обслуживанию могут приводить к отключению электроснабжения некоторых потребителей).
  2. Меньше риск системных аварий, т.к. риск аварий в первичных цепях при обслуживании (т.е. когда люди находятся на подстанции) выше, чем при нормальной работе, из-за того, что при обслуживании не все оборудование находится в работе, и нет возможности резервирования.
  3. Меньше эксплуатационные затраты.
  4. Выше безопасность персонала, т.к. все работы на подстанции подразумевают потенциальный риск поражения электричеством, падения с высоты и т.д.

Быстро демонтируемый контактный узел позволяет производить быструю расшиновку ВР. Таким образом, пока проводятся работы на отсоединенном ВР, остальные части подстанции могут быть поставлены под напряжение.

Различные виды неисправностей

Оборудование и аппараты становятся все более и более надежными. Однако, не смотря на то, что их наработка на отказ становится больше, отказы все еще могут происходить. Отказ – это стохастический процесс, это означает, что даже при очень большой наработке на отказ у аппарата, он может произойти в любое время и Заказчики АББ должны учитывать это при проектировании ПС. При ликвидации короткого замыкания также существует небольшая вероятность того, что какой-либо выключатель не справится и должны сработать смежные выключатели.
Для однолинейной схемы, показанной на рис. 9, возникновение КЗ на одной из отходящих линий и отказ выключателя повлечет за собой отключение одной из секций сборных шин. Неисправность секционного или шиносоединительного выключателя приведет к отключению всей подстанции. Для особо важных подстанций, с точки зрения безопасности всей системы, вероятность потери всего объекта из-за неисправности в первичных цепях неприемлема. Чтобы сделать ПС нечувствительной к КЗ на шинах и сведению к минимуму отключений при отказе выключателя используется полуторная схема или схема с двумя выключателями (рис. 5).
На рис. 10 показано сравнение однолинейной схемы подстанции и соответствующей ей площади с традиционной компоновкой (выключатели и разъединители) и с ВР. Подстанция напряжением 420 кВ состоит из трех ВЛ, двух силовых трансформаторов и реактора. При применении ВР площадь ОРУ уменьшается почти на 50%.


Рис. 6
Различные типы первичных схем, спроектированные исходя из необходимости частого вывода выключателей в обслуживание. В этом нет больше необходимости



Рис. 7
Длительность простоя из-за отказов в первичных цепях распредустройства 400кВ

8а Решение с традиционным оборудованием 8б Модифицированный вариант с разъединителями только у отходящей линии (в некоторых странах) 8в. Решение с применением выключателей-разъединителей




Рис. 9
Быстро демонтируемый контактный узел, используется при необходимости вывода ВР в обслуживание или ремонт
Выключатель-разъединитель

Первичная схема и компоновка ПС 132 кВ с традиционным оборудованием (выключатели и разъединители) и с ВР

Длительность простоя для подходящих/отходящих ячеек

Рис. 10
Первичная схема и компоновка ПС 420 кВ с традиционным оборудованием (выключатели и разъединители) и с ВР
из-за отказов на РУ показана на рис. 7. Исходные данные по частоте отказов были взяты из международной статистики СИГРЕ и СЕА, которые получают информацию от эксплуатирующих предприятий. Так как технологические решения схожи для ВР и для выключателя, то статистика отказов для них принята одинаковой. Использование ВР уменьшает длительность отключений на 50%. Незапланированные отключения могут приводить к потере энергоснабжения потребителей, для которых это недопустимо.

Выключатели-разъединители ABB OT, особенности конструкции, преимущества, выбор

Подразделение низковольтного оборудования компания ABB предлагает полный комплекс устройств и решений для жилых и офисных зданий, а также для промышленных предприятий, начиная с силового распределения токов до 6300 А, распределении энергии на основе модульного оборудования, управления технологическими процессами и заканчивая электроустановочными изделиями

Выключатели разъединители OT можно условно разделить на две подгруппы:

К первой относятся аппараты номинальный ток от 16 до 160А, ко второй от 160 до 4000А.

В данной статье мы подробно разберём выключатели-разъединители ABB OT на номинальные токи от 160 до 4000А.

Выключатели данного типа выпускаются только в промышленном исполнении и устанавливаются на монтажную плату. Типоразмер аппарата и габаритные размеры зависят то его номинального тока.  Выключатели разъединители OT являются самыми компактными в мире, что позволяет значительно экономить пространство внутри НКУ, облегчая его компоновку и минимизируя габариты распределительного устройства в целом

Компактность выключателей серии OT обеспечена рядом технических решений.

Специальная запатентованная конструкция главных контактов, основанная на взаимодействии магнитных полей, исключает негативное воздействие электродинамических сил, возникающих при коммутации больших токов способных отрицательно повлиять на работоспособность аппарата.

Кроме того, при замыкании подпружиненных неподвижных контактов с подвижными система представляет из себя надежные контактные соединения, исключающие возможность случайного размыкания за счет воздействия внешних факторов, например вибрации. Контакты являются

Самозачищающимися, то есть, при коммутации не образуется нагар, приводящий к возрастанию переходного сопротивления, и как к следствию возможного избыточного нагрева токоведущих частей даже если выбран аппарат в соответствии с категорией применения и проводит номинальный ток

Наличие дугогасительных камер в каждом силовом полисе аппарата значительно сокращает время горения дуги при коммутации и обеспечивает возможность размыкания силовой цепи даже при протекании значительных токов перегрузки. Механизм управления представляет собой ручной привод независимого от оператора действия. Усилия прикладываемые на ручку управления не влияет на скорость перемещения силовых контактов, все коммутации происходят с помощью пружин, расположенных внутри механизма переключения с одинаковой скоростью и усилиям. При этом рукоятку переключения можно устанавливать спереди сбоку и даже сзади выключателя-разъединителя при помощи специального переходника, а также вынести её на дверь шкафа

Специальная конструкция выводов выключателя-разъединителя OT на токи от 160А позволяет легко подключить кабель большого сечения. Данным выводов кабель можно легко подсоединить с любой стороне, а довольно большое расстояние между соединениями исключает возможность межфазного короткого замыкания. В некоторых случаях необходимо подключить два параллельных кабеля

Высокое размещение клемм в достаточном расстоянии до задней стенке аппарата облегчает выполнение данной задачи. Выключатели-разъединители OT способны удовлетворить любым требованиям заказчика и они могут устанавливаться в НКУ в любом положении: вертикально, горизонтально

Конструкция аппарата позволяет свободно выбрать местоположение силовых полюсов механизма переключения относительно друг друга. Таким образом вы можете выбрать выключатель-разъединитель с наиболее подходящим расположением, например, рукоятки с точки зрения удобства обслуживания и оптимального размещения в шкафу.

Конфигурация силовых полюсов 1,2,3,4, а при необходимости до 8, может быть использована для любой области применения. Дополнительный полюс, имеющий различные функции. Например, ранее включение, позднее отключения, либо одновременная коммутация с основной силовой группой может быть самостоятельным установлен заказчиком с любой стороны.

Одной из основных функций выключателя-разъединителя является гарантированное отключение части электроустановки для работы на ней обслуживающего персонала, а также возможность визуального контроля. Для этого в аппаратах компании ABB на токи до 1600А применяется специальная технология называемая двойным разрывом, а выключателях-разделителях на токи от 125А присутствует видимый разрыв. Дополнительной мерой безопасности является возможность механической и электрической блокировки аппаратов.

Все выключатели нагрузки серия OT могут быть заблокированы в положении отключено с помощью навесного замка. Электрическая блокировка возможно с помощью электромагнитного механизма PDAL, устанавливаемого в отсек механизма переключения аппаратов на токи свыше 160А. Рабочее напряжение 24В для постоянного тока и 230В для переменного тока, блокировка возможна в различных положениях. Механическая блокировка, плюс катушка управления обеспечивает электрическую блокировку.

Широкий ряд аксессуаров позволяет существенно расширить функциональные возможности аппарата.

Рассмотри аксессуары более подробно.

Дополнительные контакты.

Дополнительные контакты, которые устанавливаются под крышку механизма переключения для аппаратов OT на номинальные токи от 160 до есть возможность установки двух контрактов, от 315 до 800А – четырёх контактов, от 1000 до 4000А – восьми контактов.

Силовые выводы

Силовые выводы для подключения алюминиевых кабелей большего сечения и медных кабелей без наконечников.

Клеммные крышки, межфазные перегородки, механические и электрические блокировки.

Выключатели-разъединители ABB OT соответствуют всем требованиям российских и международных стандартов.

Давайте рассмотрим маркировку, то есть используемые символы и их значения.

Для удобства используется простейшая система кодов.

На выключателях-разъединителях OT на корпусе вы можете увидеть сочетание букв OT, что обозначает линейку продукции, далее следует номинальный ток выраженный в Амперах, затем идёт буква E – Соответствие стандартам МЭК, далее стоит буква S и цифры, либо только цифры. Они говорят о расположении механизма и расположении полюсов. В последующих буквах обозначают особенности данного аппарата. Например, K – наличие ручки прямого монтажа, W – увеличенное межфазное расстояние, C – реверсивный выключатель нагрузки.

Давайте рассмотрим пример выбора выключателя-разъединителя исходя из реальных технических заданий.

Допустим нам нужен четырёхполюсный аппарат на номинальный ток 250А и напряжение 400В, категория применения аппарата AC23 и управление должно осуществляться через дверь. Для выбора необходимого оборудования. Обратимся к страницам каталога выключателей нагрузки до 4000А. Первое с чего необходимо начать это номинальный ток аппарата из представленной продукции мы видим, что под номинальный ток попадает два автомата OT250E03 и OT250E04, трех и четырёхполюсного исполнения соответственно. Мы выберем первый вариант, так как это складская позиция. Так как по заданию нам необходим четырёхполюсный аппарат, а выбранный нами имеет 3-ри полюса, то необходимо выбрать к нему дополнительный силовой полюс. Для OT250E03 подходит силовой полюс OTZ250E. Таким образом мы получаем четырёхполюсный аппарат. Так как выключатель будет располагаться в шкафу и управляться через дверь, нам нужна ручка пистолетного типа, устанавливаемая на дверь шкафа. Мы остановились на выборе чёрной ручке для автомата OHB65J6TE-RUH. Символы RUH обозначают, что маркировка положения выполнена на русском языке. Для данной ручки необходим переходник сечением 6 на 6 мм. Для рукояток пистолетов можно выбрать переходники длиной от 150 до 400мм, длина выбираемого переходника зависит от глубины шкафа и расположения в нём аппарата. Нам подходит переходник типа OXP6X150 длиной 150мм.

Для удобства и экономии времени при монтаже выключателя-разъединителя от 160А предусмотрено сквозное отверстие для регулировки требуемой длины переходника, отпиливать лишнюю часть не нужно. Таким образом спецификация будет составлять из четырёх кодов заказа.

Выключатели-разъединители, цифровые и выключатели-разъединители с предохранителями

Ищете ли вы выключатель-разъединитель для отключения электрического оборудования, когда оно нуждается в ремонте, или вам нужно иметь возможность остановить подачу электроэнергии из-за плановой проверки вашего оборудования , мы поможем вам найти нужный компонент.

Являясь ведущим поставщиком электротехнической и промышленной продукции в Северной Америке, у нас есть все необходимое, чтобы помочь вам справиться с поставленной задачей. Мы предлагаем целый ряд выключателей-разъединителей ведущих производителей, таких как Schneider Electric и Siemens.

Просмотрите нашу большую коллекцию выключателей-разъединителей онлайн сегодня, и мы позаботимся о том, чтобы ваши товары были отправлены вам в кратчайшие сроки.

Что такое выключатель-разъединитель?

Выключатели-разъединители, также известные как выключатели-разъединители, представляют собой предохранительные устройства, которые используются для обеспечения обесточивания электрической цепи при аварийной остановке, техническом обслуживании или ремонте.

После того, как цепь была полностью отключена с помощью выключателя-разъединителя, сетевые операторы могут безопасно приступить к выполнению любых проверок, ремонта или технического обслуживания, не беспокоясь о каких-либо электрических рисках.

Они должны соответствовать строгим спецификациям и стандартам, чтобы их конструкция и функциональность были гарантированы.

Как работают выключатели-разъединители?

Выключатели-разъединители изолируют данную часть цепи, отключая ее электропитание, что делает обслуживание безопасным. Также они очень быстро отключают цепи от электросети в экстренных случаях.

Если вам необходимо отключить оборудование от источника питания, выключатель-разъединитель от Allied Electronics обеспечит защищенный вход для любых аварийных ситуаций или ремонтных работ.

Существуют ли разные типы выключателей-разъединителей?

Существует две стандартные классификации выключателей-разъединителей: выключатели с плавкими предохранителями и выключатели с плавкими предохранителями.

Плавкие выключатели-разъединители

Плавкие выключатели-разъединители состоят из ряда плавких предохранителей внутри одного корпуса, что значительно упрощает выбор и отделение одной конкретной части цепи. Поскольку эти типы выключателей-разъединителей объединяют предохранители с выключателем в одном корпусе, они помогают обеспечить простой способ вручную размыкать и закрывать цепь, в то время как предохранители защищают от перегрузки по току.

Плавкие выключатели-разъединители не только предотвращают повреждение цепи, но и обеспечивают защиту рабочих, выполняющих необходимое техническое обслуживание. По сравнению с выключателями-разъединителями без предохранителей, эти компоненты обеспечивают более высокий уровень безопасности, потому что предохранитель перегорит в случае нарушения, такого как перегрузка по току, гарантируя, что в этой конкретной части схемы не будет протекать ток, когда он над которым работают.

Выключатели-разъединители без предохранителей

Единственное назначение выключателя-разъединителя без предохранителя или предохранителя – обеспечить легкое размыкание и замыкание цепи.Эти типы разъединителей не имеют предохранителей в корпусе и не обеспечивают возможности защиты цепи.

Для чего используются выключатели-разъединители?

Выключатели-разъединители необходимы в распределительных сетях и в промышленности, поскольку оборудование часто требует регулировки, поэтому необходимо отключать питание. Кроме того, при распределении электроэнергии выключатели-разъединители используются в аварийных ситуациях для отключения питания или переключения его с одного выхода на другой.

Они являются жизненно важными компонентами современной электрической инфраструктуры по ряду различных причин:

  • Гибкость: если есть проблема в определенной области промышленного объекта, разъединители позволяют отключить только эту изолированную область. Между тем, остальная часть предприятия может продолжать работу, гарантируя, что уровень производительности не снизится.
  • Безопасность: Выключатели-разъединители обеспечивают обесточивание электрической цепи или цепи двигателя перед выполнением сервисных работ.Это помогает гарантировать безопасность людей, выполняющих работу.

Почему стоит выбрать Allied Electronics для своих выключателей-разъединителей?

Если вам нужен высококачественный выключатель для монтажа на панели, выключатель для монтажа на двери или выключатель на корпусе, Allied Electronics может предоставить вам необходимые компоненты. Являясь крупнейшим авторизованным дистрибьютором промышленных электронных компонентов в Северной Америке, мы предлагаем широкий выбор компонентов от ведущих мировых производителей.

Чтобы найти идеальный компонент для вас, воспользуйтесь нашей функцией поиска, чтобы сузить область поиска по производителю или категории. Если у вас возникнут дополнительные вопросы, наша команда всегда готова помочь. Свяжитесь с нами сегодня, если у вас возникнут какие-либо вопросы. Вы также можете получить совет в нашем центре экспертного контента.

Микровыключатели для предохранительных выключателей-разъединителей NH

  • Дом
  • Микровыключатели для предохранительных выключателей-разъединителей NH

Микровыключатели для предохранительных выключателей-разъединителей NH

Новый
Это новый продукт.Этого товара пока нет в наличии.

Активный
Этот товар можно найти в активных торговых документах (каталог, прайс-лист или Интернет).

Пассивный
Этот товар больше не может быть найден в активных торговых документах. Товар все еще можно будет доставить до окончательного срока годности.

Limited
Этот товар больше не производится. Существующие запасы подлежат продаже.

Срок действия истек (EOS): конец продаж
Этот товар больше не доступен в качестве стандартного товара и сохраняется только для предоставления документации существующим клиентам.

0,00 руб.

1900
Описание Используется для обозначения положения нижней крышки предохранителя.
Примечание к модели № Вкл. пластиковый выступ для крепления микровыключателя к шасси разъединителя.
Единица упаковки 2 шт.
Вес / упаковка 0,01 кг (0 фунтов)
EAN 4028177540835
Номер таможенного тарифа 85389099
ETIM 6.0
ETIM 5.0 EC001900
eCl @ SS 8.0 / 8.1 27400613
eCl @ SS 7.0 / 7.1 27400613
eCl @ SS 6.0 / 6,1 27400613
eCl @ ss 5.1 / 5.1.4 27370302
Описание продукта (длинное) SV Микровыключатель для предохранителя-выключателя-разъединителя NH размера 1-3, включая пластик lug
Подробнее

Связанные категории

Страница ошибки | Rexel USA

{{еще}} {{if false &&! empty projectsData. рабочие сайты && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Показаны рабочие сайты {{: projectsData.worksites.length}}

Отображение рабочие места

Расширить все | Свернуть все

{{! – Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.рабочие места}} {{для проектов}} {{! – Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое имя}}

Истекает: {{:истекает}} {{if expiresIn> 1}} дней {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/для}}
{{/для}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранить

{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите учетную запись клиента

{{/если}} {{для projectsData.result}} {{/для}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранить {{/если}} {{/если}}

Как выбрать размер разъединителя для вашего проекта

Введение

Разъединитель может показаться сложным, но это не так. Это простой выключатель, который отключает питание вашего оборудования или электрического шкафа.Во многих приложениях его также называют главным выключателем.

Тем не менее, несмотря на простоту использования, установка может быть сложной для новичков. Самым важным моментом в этом процессе является определение правильного размера вашего коммутатора. Обратите внимание, что в этом случае размер обозначает текущий рейтинг коммутатора, а не его физические размеры.

Сегодня мы делимся пошаговым руководством по выбору выключателя отключения для вашего следующего проекта. Следуйте этому руководству, и вы мгновенно улучшите свои проекты.

Готовы узнать больше? Пошли!

Понимание требований IEC и NEC

Почему так важно правильно выбрать размер выключателя? Это требуют отраслевые директивы.

Стандарты МЭК

В соответствии с Международной электротехнической комиссией (МЭК) 60204-1: 2016: Безопасность машин – Электрооборудование машин – Часть 1: Общие требования, вы должны предоставить выключатель с ручным управлением для каждого основного источника питания. вы устанавливаете.

Этот переключатель также должен соответствовать определенным конструктивным параметрам.

Например, он должен включать указание своей функции включения / выключения, часто предоставляемое посредством метки O / I, поскольку это международный символ для включения / выключения. Кроме того, выключатель должен иметь доступную ручку для удобного ручного управления.

Когда вы переводите этот переключатель в положение «выключено», стандарты IEC требуют, чтобы он отключал все подключенные проводники. Он также должен быть интегрирован с соответствующим замком, который позволяет операторам отключать питание.

Стандарты NEC

В дополнение к стандартам IEC Национальный электротехнический кодекс (NEC) также требует наличия разъединителя.

Этот код указывает, что любое крупное и постоянно подключенное оборудование должно иметь средства отключения в пределах видимости. Это относится к вашему блоку HVAC, вытяжным вентиляторам на чердаке и другому основному бытовому оборудованию.

Кроме того, NEC заявляет, что это средство отключения должно быть устройством, включенным в их список. Он также должен обеспечивать отключение той же мощности, что и оборудование, для поддержки которого он установлен.Например, для двигателя мощностью 5 лошадиных сил потребуется переключатель, рассчитанный на 5 лошадиных сил или больше.

Имейте в виду, что большинство выключателей-разъединителей имеют предохранители, хотя некоторые не имеют предохранителей. NEC заявляет, что у того, который вы выбираете, должен быть предохранитель правильного размера, подходящий для оборудования.

С учетом этих требований, как вы подойдете к процессу определения размеров разъединителя? Давайте взглянем.

1. Определите ваши потребности в электроэнергии

Не уверены, какой тип разъединителя лучше всего подходит для вашего применения? Обдумайте свои требования к питанию, прежде чем переходить к любому из следующих шагов.

Если вы используете переменный ток (AC), у вас будет другой тип переключателя, чем у тех, кто использует постоянный ток (DC). Хотя может возникнуть соблазн поменять их местами, не делайте этого. Переключатель, предназначенный для питания переменного тока, не принимает питание постоянного тока, и обратное также верно.

Кодекс МЭК включает разбивку по различным типам категорий использования и типичным приложениям как для переменного, так и для постоянного тока. Давайте рассмотрим несколько наиболее распространенных типов.

Электропитание переменного тока: Категории использования для частой работы

Категории использования, предназначенные для частой работы от сети переменного тока, включают следующее:

Обратите внимание, что применение AC-20A в U.S.

Электропитание переменного тока: Категории использования в нечастой работе

Категории использования, предназначенные для нечастой работы от источника переменного тока, включают следующее:

Электропитание постоянного тока: Категории использования в частой работе

Категории использования, предназначенные для частой работы от источника постоянного тока включают в себя следующее:

Питание постоянного тока: Категории использования в нечастой работе

Категории использования, предназначенные для нечастой работы постоянного тока, включают следующее:

Типичные приложения для AC-20A – AC-23B

Какие самые общие приложения для каждой категории использования от AC-20A до AC-23B? Вот краткая разбивка:

  • AC-20A и AC-20B: подключение и отключение питания в условиях нагрузки
  • AC-21A и AC-21B: переключение резистивных нагрузок и умеренных перегрузок
  • AC22-A и AC22-B: переключение смешанные резистивные нагрузки, индуктивные нагрузки и умеренные перегрузки
  • AC23-A и AC23-B: переключение нагрузок двигателя и других высокоиндуктивных нагрузок

Типичные приложения для DC-20A – DC-23B

Далее, давайте посмотрим в наиболее распространенных приложениях для DC-20A – DC-23B. К ним относятся:

  • DC-20A и DC-20B: подключение и отключение питания в условиях холостого хода
  • DC-21A и DC-21B: переключение резистивных нагрузок и умеренных перегрузок
  • DC-22A и DC-22-B : Переключение смешанных резистивных нагрузок, индуктивных нагрузок и умеренных перегрузок, таких как параллельные двигатели
  • DC23-A и DC-23B: переключение высокоиндуктивных нагрузок, таких как серийные двигатели
2. Расчет требований к напряжению и току

Оборудование в вопрос будет иметь паспортную табличку, на которой указан производитель и другие ключевые детали.Здесь вы также найдете номинальную мощность оборудования.

В некоторых случаях этот показатель не отображается в лошадиных силах. Если это так, поищите числа, которые измеряют вольт-амперы, ватты или даже киловатты.

Хотя для преобразования этих чисел в лошадиные силы потребуется немного больше времени, это возможно. Если вы работаете с ваттами или вольтами, разделите эти числа на 0,7457. Получившееся число и есть ваша мощность в лошадиных силах.

Обратите внимание, что большинство разъединителей макс. Выходят при напряжении переменного тока 600 вольт (VAC).Аналогичным образом, отключение постоянного тока рассчитано на питание постоянного тока до 1000 вольт (Vdc). Эти измерения соответствуют стандартам IEC.

Превышение этих значений напряжения создает значительный риск вспышки дуги, что может привести к серьезным травмам оператора или даже смерти.

Если вашему оборудованию требуется более мощный коммутатор, вам нужно будет изучить специальный коммутатор, предназначенный для поддержки дополнительной емкости.

Измерение тока

При установке выключателя необходимо определить размер его контактов, чтобы они могли выдерживать проходящий через них ток энергии.

Если ваш текущий выше, вам понадобятся более сильные контакты, чтобы поддержать их. Если вы пропустите этот шаг, ваша система может мгновенно перегреться. Большинство поставщиков предоставляют разъединители переменного тока в диапазоне от 10А до 630А и разъединители постоянного тока номиналом 32А при 1000В постоянного тока или 45А до 600В постоянного тока.

3. Рассмотрите тип приложения

Вы устанавливаете разъединитель для приложения с одним двигателем или приложения с комбинированной нагрузкой? Ответ поможет определить, какой переключатель вам нужен.

NEC определяет различные требования для каждого типа приложения. Давайте посмотрим на общий уровень.

Однодвигательные приложения

При установке разъединителя для одномоторного применения он должен соответствовать следующим двум критериям:

  • Иметь номинальный ток не менее 115% от номинального тока полной нагрузки двигателя
  • Иметь номинальную мощность в лошадиных силах, равную или превышающую номинальную мощность двигателя (при приложенном напряжении).

Последнее требование применимо только к установщикам, которые работают с выключателем с номинальной мощностью в лошадиных силах.

Приложения с комбинированной нагрузкой

Несмотря на то, что в этом сценарии вы работаете с несколькими нагрузками, вы рассмотрите каждую из них отдельно (а не коллективную единицу), чтобы определить размер необходимого разъединителя.

Это означает, что вы выберете правильный, сложив вместе все одновременные отдельные нагрузки, возникающие в цепи.

Начните с измерения одного эквивалентного тока полной нагрузки и одного эквивалентного тока заторможенного ротора.Как получить эти показатели? Вы можете найти данные в нескольких местах, в том числе:

  • Информация на паспортной табличке оборудования
  • Данные нагрузки
  • Таблицы сравнения в разделе 430 NEC (Двигатели, схемы двигателей и контроллеры)

Once you ‘ Если вы нашли эквивалентный ток заторможенного ротора, вы можете преобразовать его в эквивалентную мощность в лошадиных силах, используя Таблицу 430-151 кода NEC. Оттуда найдите выключатель, который соответствует следующим требованиям:

  • Не менее 115% от эквивалентного тока (полная нагрузка)
  • По крайней мере соответствует эквивалентному рейтингу HP
4.Выберите свой стиль монтажа

С учетом большей части технических характеристик пора подумать об эстетике. Где следует установить выключатель и какой тип монтажа наиболее подходит для вашего применения?

Крепления с четырьмя отверстиями

Наиболее распространенным типом крепления является крепление с четырьмя отверстиями, разработанное с квадратной схемой крепления, которая включает отверстие для винта в каждом из четырех углов.

Если вы устанавливаете коммутатор на плоскую поверхность, например на дверь электрического шкафа, этот стиль часто является лучшим выбором, поскольку он позволяет расположить коммутатор как можно заподлицо.

В этом стиле основание переключателя будет проходить с одной стороны дверной панели, а передняя крышка – с другой стороны, вставляя панель посередине.

Вы будете удерживать две части переключателя на месте четырьмя винтами, вставляя по одному в каждое отверстие.

Другие способы крепления

Если вы работаете с коммутатором меньшего размера, вам может быть более подходящим вариантом крепления с двумя отверстиями. Эта модель устанавливается так же, как и конструкция с четырьмя отверстиями.

Кроме того, есть также центральные переключатели с отверстием 22,5 мм посередине, которое соответствует стандартам IEC, или отверстием 30,5 мм, которое соответствует стандартам, установленным Национальной ассоциацией производителей электрооборудования (NEMA). Если вы пойдете по этому маршруту, вы не будете крепить панели винтами. Вместо этого вы будете использовать пластиковую гайку с резьбой, чтобы закрепить переключатель на месте.

Для более крупных коммутаторов можно использовать другой способ монтажа: монтаж на основании.

При такой конструкции монтажники устанавливают корпус переключателя сзади, прикрепляя его к DIN-рейке или задней стороне электрического шкафа.В этом случае выключатель препятствует отключению питания, когда он находится под напряжением, что добавляет дополнительный уровень безопасности.

Вал соединит коммутатор с лицевой панелью, а ручка крепится на дверце корпуса с четырьмя отверстиями для винтов. Когда питание подается и дверь закрывается, вал входит в отверстие, расположенное на задней стороне ручки переключателя, и фиксируется на месте.

Это будет оставаться таким, пока выключатель находится в положении «включено». Таким образом, переключатель должен перейти в положение «выключено» (то есть питание не задействовано) до того, как замок разблокируется и дверь сможет открыться.

5. Обзор рукояток разъединителя

Еще одним эстетическим соображением является рукоятка, связанная с вашим разъединяющим выключателем. В то время как ваши пользовательские предпочтения будут определять стиль, который вы выбираете, некоторые из них помимо простого внешнего вида предлагают важные технические функции.

Например, некоторые ручки не запираются, а другие – нет. Если вам нужен коммутатор для управления доступом пользователей к электрическим шкафам, это будет важная функция, на которую нужно обратить внимание.

Кроме того, вы также можете выбрать блокируемый циферблат.Вам также необходимо принять во внимание количество навесных замков, которые вы можете разместить на ручке, чтобы зафиксировать ее положение на месте.

Большинство ручек черные с серебристой лицевой панелью, хотя вместо этого вы можете указать другую цветовую схему. Красная ручка с желтой лицевой панелью – еще один распространенный выбор.

Найдите решения для коммутации и управления сегодня

Хотите найти выключатель? Это не так просто, как выбрать первый с полки. Стоит потратить время на то, чтобы выбрать правильный размер, чтобы вы оставались в безопасности, а ваш проект оставался работоспособным.

От требований к напряжению и току до способов монтажа – здесь есть что учесть. Не торопитесь и исследуйте, чтобы убедиться, что вы делаете правильный выбор.

Когда вы знаете, что вам нужно, и готовы сделать выбор, мы будем рады вам помочь.

Мы предлагаем широкий спектр промышленных электрических устройств управления, разработанных для удовлетворения любых потребностей проекта. От автоматических выключателей и реле до корпусов и клеммных колодок, если вам это нужно, вы найдете это здесь.

Для начала просмотрите наш обширный инвентарь, разбитый по категориям.

Есть вопросы? Не стесняйтесь связаться с нами. Мы проведем вас через этот важный шаг и воплотим в жизнь ваши лучшие идеи.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом сообщении, или действий в соответствии с ней.

Руководство по выбору выключателей-разъединителей | Инженерное дело360

Выключатели-разъединители быстро отключают цепи от источников питания в случае аварии.Выключатели-разъединители могут работать вместе с автоматическими выключателями, устройствами, которые прерывают ток электричества по цепи, когда ток превышает допустимую мощность цепи. Некоторые разъединители подходят для систем переменного тока. Другие предназначены для систем постоянного тока. Также доступны изделия для однофазного и трехфазного питания.

Выключатели

– важные элементы безопасности генераторов и электродвигателей. Сельские поставщики электроэнергии или кооперативы часто требуют от клиентов предоставить выключатель генератора, если в их системе работает вспомогательный генератор.Выключатель генератора гарантирует, что монтажнику, работающему с системой, не грозит опасность поражения электрическим током. Выключатель генератора также называется передаточным или изолирующим выключателем.

Типы

Существует два основных типа разъединителей: разъединители аккумуляторной батареи и электрические разъединители.

Выключатель аккумуляторной батареи представляет собой рубильник, предотвращающий нежелательную разрядку аккумуляторной батареи транспортного средства, когда транспортное средство не используется или находится на хранении.Выключатель аккумуляторной батареи устанавливается на положительную или отрицательную клеммы аккумуляторной батареи. Другой тип выключателя аккумуляторной батареи поставляется со съемной ручкой для защиты автомобиля от кражи, когда он находится в общественном гараже в течение длительного времени.

Электрические разъединители часто используются на электродвигателях, таких как промышленные вилочные погрузчики, сельскохозяйственные машины и тягачи для воздушных судов. Электрические выключатели также используются на различных электроприборах, таких как обогреватели и кондиционеры, чтобы гарантировать, что подрядчики, работающие с этими приборами, защищены от поступающей энергии.Электрические разъединители могут соответствовать международным стандартам, разработанным Международной электротехнической комиссией (IEC), или стандарту США, разработанному Национальной ассоциацией производителей электрооборудования (NEMA). Оба регулирующих органа работают вместе, чтобы обеспечить стандарты качества для производителей электротехнической продукции.

Технические характеристики

Выбор разъединителя требует анализа технических характеристик. Параметры включают:

  • Текущий рейтинг
  • Рабочее напряжение
  • Номинальная мощность
  • Мощность прерывания короткого замыкания
  • Количество полюсов

Типы предохранителей

В случае выключателей с плавкими предохранителями тип предохранителя также является важным фактором.Доступны следующие варианты: класс CC, класс H, класс J, класс L, класс T и класс K.

Типы крепления

Как для выключателей-разъединителей с плавкими предохранителями, так и для выключателей-разъединителей с плавкими предохранителями существует множество вариантов монтажа. К ним относятся DIN-рейка, монтаж на панели, настенный или коробочный монтаж, монтаж на основании и фланцевый монтаж.

  • DIN-рейка – Устройство предназначено для установки на стандартную DIN-рейку.
  • Крепление на панель – Устройства для крепления на панели могут быть размещены в углублении в существующей панели или через него так, чтобы его поверхность была на одном уровне или почти на одном уровне с панелью.Эти разъемы используются в приложениях, где требуется, чтобы разъем соответствовал вырезу в панели.
  • Розетка для установки на стене или в коробке – Розетки для установки на стене или в коробке обычно имеют фланцы и резьбу для аксессуаров (кожух) и предназначены для постоянного монтажа.
  • Базовое крепление – В коммутаторах для базового монтажа используется монтажная площадка, обычно с использованием винтов.
  • Фланцевое крепление – Заглушки с фланцевым креплением (фланцевые входы) или фланцевые розетки (фланцевые выходы) – это устройства, прикрепляемые к панелям с помощью болтов или заклепок фланца через отверстия в поверхности фланца.

Категории

Выключатели-разъединители

могут быть разделены на плавкие, неплавкие, закрытые плавкие и закрытые неплавкие выключатели.

Стандарты

Выключатели-разъединители

должны соответствовать определенным стандартам и спецификациям для обеспечения надлежащего дизайна и функциональности.

ANSI C37.46 – Технические условия для высоковольтных вытяжных и токоограничивающих предохранителей и разъединителей класса мощности.

BS EN 62271-102 – Распределительные устройства высокого напряжения.Разъединители переменного тока и заземлители.

Изображение предоставлено:

Baker Precision | Левитон | ABB | Мерсен


Выключатели-разъединители RN и RUN с воздушными прерывателями с коммутируемым током 100A

Конструкция и характеристики

Выключатели-разъединители потолочные модульные типа РН III 24 / 4-100А (RUN III 24 / 4-100A) являются приборами, применяемыми в воздушных распределительных сетях 15 и 20 кВ и предназначены для отключения / включения тока нагрузки до 100 А.Номинальный длительный ток 400 А.
Выключатели-разъединители состоят из трех независимых полюсов, установленных на валу трансмиссии. Расстояние между отдельными полюсами можно регулировать в диапазоне от 450 до 650 мм.
Модульная конструкция установки позволяет устанавливать отдельные элементы – несущую балку, опоры, привод – на опоре без использования тяжелого оборудования. Конструкция агрегата позволяет устанавливать его на стандартной опоре без дополнительных опорных конструкций.Соединения снабжены композитными изоляторами с поликарбонатным сердечником в резиновом покрытии HTV типа HASDI. Главные контакты изготовлены из профилированных плоских медных стержней, покрытых серебряным покрытием или лужением, в зависимости от стандартов ZE. Изоляторы оснащены контактными системами с прерывателями воздушной нагрузки. Подвижные изоляторы снабжены контактными системами с переключающим контактом и пружинным механизмом. Опоры шестов с латунными гильзами. Стандартно подключение к воздушной линии электропередачи позволяет прокладывать изолированные или неизолированные алюминиевые электрические кабели сечением 16-95 мм2 (специальная конструкция позволяет подключать кабели сечением 120 мм2). Гибкий контакт принимает на себя изгибающие эффекты на подвижной опоре прибора. Конструкция устройств позволяет расширять рабочие устройства с помощью дополнительных модулей – заземлителей, прерывателя нагрузки, грозозащитных разрядников или дополнительных изоляторов, что позволяет конфигурировать их в зависимости от потребностей.

Выключатели-разъединители

могут быть установлены в горизонтальном или вертикальном положении. Выключатели-разъединители
адаптированы к дистанционному управлению с помощью приводов серии NSP-7 / SO-2 и NSP-8 / SO2, а также к ручному приводу с помощью кривошипа (который находится внутри привода) или только с помощью ручного привода. (без мотора).

Выключатели-разъединители разрешено использовать во всех маркетинговых компаниях. Они могут быть оснащены трансформаторами тока типа AGCE-24 или CSO, которые используются для обнаружения токов короткого замыкания в сетях среднего напряжения.

Характеристики

  • Видимый безопасный изолирующий зазор
  • Безотказная работа в экстремальных погодных условиях
  • Снижение износа и старения всех активных компонентов благодаря применению коммутационных устройств высочайшего качества, обладающих превосходными механическими и электрическими свойствами в соответствии с нормой 62271-103
  • Возможность расширения другими компонентами e.грамм. трансформаторы тока, молниеотводы
  • Высокий коммутируемый ток 100А без необходимости выключать всю линейную последовательность.

Выключатель-разъединитель: узнайте цель, стоимость и время выполнения заказа

Выключатель-разъединитель
Назначение выключателя-разъединителя
  • Выключатели-разъединители устанавливают точки отключения для обслуживания оборудования. Они устанавливаются с обеих сторон выключателя, со стороны высокого напряжения трансформатора и на выходе из линии.
Расположение выключателей-разъединителей внутри подстанции
  • Выключатели не могут и не должны использоваться для отключения тока нагрузки или тока повреждения.

Больше новостей

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
