Согласно ГОСТ 11677—85 начала обмоток двухобмоточного однофазного трансформатора обозначают буквами Л и а, концы — X и х. в трехфазных двухобмоточных трансформаторах начала и концы обмоток обозначают соответственно буквами А,
B, С; а, B, с и X, К, z; х, у, г. Прописные буквы относятся к обмоткам высшего напряжения, а строчные — к обмоткам низшего напряжения. Зажимы нейтрали при соединении в звезду обозначают Оно. Понятия начала и конца обмотки условны.
Расположение выводов на крышке двухобмоточных трансформаторов показано на рис. 1.
в трехфазных трансформаторах применяют следующие схемы соединений: Y/Y. Д/Д’ a/z, у/л. a/Y. Y/z<Y-соединение звездой, д — треугольником, z — зигзаг-звездой; в числителе указаны соединения обмотки высшего напряжения, в знаменателе — низшего напряжения) *.

Эти схемы образуют 12 различных групп соединений со сдвигом фаз линейных ЭДС первичной и вторичной обмоток от О до 330° через 30°. Этот сдвиг фаз принято характеризовать положением стрелок часов, причем вектор ЭДС обмотки высшего напряжения совмещают с большой (минутной) стрелкой часов и всегда устанавливают на цифре 12, а вектор ЭДС обмотки низшего напряжения соответствует малой (часовой) стрелке; положение последней зависит от сдвига фаз ЭДС обеих обмоток. Например, сдвиг фаз 0° соответствует 12 ч (обе стрелки совпадают), и такое соединение называют группой 0; сдвигу фаз 180° соответствует группа 6.

* В литературе (см. ГОСТ 3484—77) можно встретить обозначения: Д — соединение треугольником; У — соединение звездой.

Рис.  1.  Расположение  выводов  на крышке двухобмоточных трансформаторов:  а — трехфазных мощностью 5—6300 кВ«А с высшим напряжением до 35 кВ; б — однофазных всех номинальных мощностей и напряжений

Рис. 2, Схемы основных групп соединений обмоток трехфазных трансформаторов и обозначения зажимов

Рис. 3. Сводные данные групп соединений обмоток трехфазных трансформаторов

Схемы Y/Y» А/A. A/Z могут образовывать четные группы 2,4,6,8,10,0; схемы Y/A, А /Y» Y/z ~~ нечетные группы I, 3,59 7,9,11. Группы 0 и 6 являются основными четными группами, а группы 11 и 5 — основными нечетными группами.
На рис. 2 даны схемы основных групп соединений трансформаторов; обмотки, находящиеся на одном стержне, изображены одна под другой; стрелками показаны направления ЭДС. Остальные группы являются производными; они образуются путем круговой перемаркировки зажимов без изменения самих
внутренних соединений (рис. 3). Из группы 0 образуются группы 4 и 8, из группы 6 — группы 10 и 2, из групп 11 и 5 — соответственно группы 3, 7 и 9, 1.

В СССР были стандартизованы (ГОСТ 11677—85) группы Y/Y”0′ Y/Y/A’ll с выводом в случае надобности нейтрали звезды.

• Назад
• Вперёд

• Вы здесь:
• org/ListItem”> Главная
• Оборудование
• Трансформаторы
• Справка
• Система охлаждения типа ДЦ для силовых трансформаторов

Еще по теме:

• Схемы соединений обмоток трехфазных трансформаторов
• Схемы соединения обмоток автотрансформаторов
• Схемы и группы соединения обмоток трансформаторов
• Холодная стыковая сварка проводов в трансформаторах
• Группы соединений обмоток трансформаторов

Трансформаторы

Обмотки силовых трансформаторов

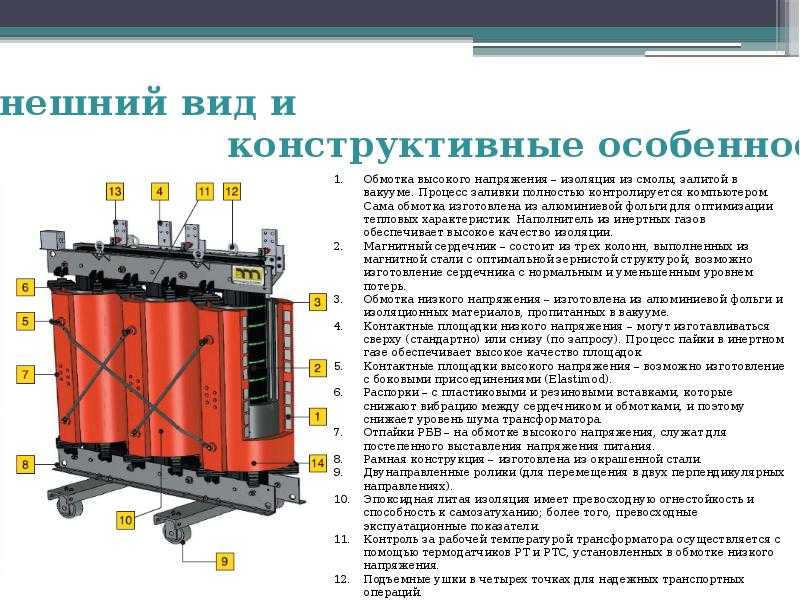

Конструкция силового трансформатора представляет собой сложную систему. Если вам нужно купить трансформатор сухой силовой, но вы сомневаетесь в том, по каким параметрами выбрать товар, обратитесь к специалистам компании «Терра-Ток» для получения консультации. Звоните нам по телефону 8-800-505-90-82.

Обмотки – это совокупность витков, которые образуют электрическую цепь, где складывается электродвижущая сила, индуктируя в отдельных витках. Эти конструктивные элементы состоят из обмоточных проводов и изоляционных деталей, которые предусмотрены конструкцией. Они не только защищают витки от электропробоя и препятствуют их смещению из-за электромагнитного воздействия, но и создают каналы для охладительных процессов. Рассмотрим подробнее.

Что представляют собой обмотки силовых трансформаторов

Эти элементы различаются по типу намотки, ее направлению, количеством витком, числу параллельных в витке проводов и схемой для соединения отдельных между собой отдельных элементов обмотки.

По взаимному расположению на стержне подразделяются на:

• Концентрические. Изготовлены в виде цилиндров и располагаются на магнитном стержне концентрически;
• Чередующиеся. Обмотки высокого напряжения и низкого напряжения, которые чередуются на стержне в осевом направлении.

Главным элементом трансформаторных обмоток является виток, в нем наводится электродвижущая сила. В зависимости от значений величины тока он может быть выполнен одним или несколькими параллельными проводами. Ряд из витков, который намотан на цилиндрическую поверхность, имеет название слоя. По количеству витков значение может варьироваться от одного до нескольких десятков.

Виды обмоток и их особенности

Однослойная или многослойная цилиндрическая обмотка образуется при намотке одного или несколько слоев провода круглого или прямоугольного сечения. Наиболее простой является однослойная обмотка из прямоугольного провода. Слой обмотки составляют витки, наматываемые по винтовой линии на бумажно-бакелитовый цилиндр. Каждый виток в слое укладывается вплотную к предыдущему в осевом направлении обмотки. Витки цилиндрической обмотки состоят из одного или нескольких параллельных проводов, располагаемых рядом и имеющих одинаковое положение по отношению к полю рассеяния трансформатора. Обычно обмотку из прямоугольного провода наматывают плашмя, но при необходимости возможна намотка и на ребро.

Винтовая или спиральная обмотка состоит из витков, которые наматываются по винтовой линии с расположенными между ними каналами. Для примера, первичная обмотка силового трансформатора для питания цепей радиоприемника будет иметь 1200 витков. Каждый такой виток состоит либо из одного (в редких случаях) провода, либо из нескольких одинаковых проводов прямоугольного сечения. Второй вариант распространен больше. В этом случае одинаковые провода располагаются друг к другу в радиальном направлении плашмя. Такая обмотка может быть одноходовой или многоходовой.

Учитывайте сопротивление обмоток силового трансформатора, при котором эксплуатация крайне не рекомендована.

Изоляция

Обмотки силового трансформатора изолируются от других обмоток и заземленных частей. Такая изоляция называется главной, помимо которой существует еще и продольная, представляющая собой изоляцию между отдельными компонентами конструкции обмотки – витками, слоями, катушками и так далее. Ее проводят еще в процессе изготовления. Главная же устанавливается при сборке.

От верхнего и нижнего ярм проводят изоляцию обмоток с помощью масляных каналов и барьеров, которые образуются ярмовой изоляцией, что перекрывает поверхность ярма, которая обращена в сторону обмоток. При ее проведении барьер с прикрепленными прокладками из прессованного электрокартона создает необходимые масляные промежутки.

Где купить силовой трансформатор?

Чтобы купить силовые трансформаторы в Терра-Ток, позвоните нам на бесплатную горячую линию. Мы не только поможем вам подобрать оптимальный продукт среди реализуемого, но и поможем с его установкой.

Аддитивная и вычитающая полярность — Руководство электрика по однофазным трансформаторам

Перейти к содержимому

Основной корпус

Все дело в мгновенной полярности!

Полярность в цепи переменного тока постоянно меняет направление и величину. Когда мы говорим о полярности трансформатора, мы имеем в виду мгновенную полярность.

Обмотки высокого напряжения всегда обозначаются как H ₁ и H ₂ . Обмотки низкого напряжения всегда обозначаются как X ₁ и Х ₂ . Если взять мгновенную полярность, H ₁ и X ₁ всегда будут иметь одинаковую полярность.

Трансформаторы

имеют либо добавочную полярность , либо вычитающую полярность . Это относится к относительному положению клемм высокого напряжения по отношению к клеммам низкого напряжения, когда они выводятся из корпуса трансформатора. Наблюдение за трансформатором со стороны, где выведены клеммы низкого напряжения, H

1  всегда находится с левой стороны трансформатора, как показано на рис. 4. Тогда:

• Если клемма X ₁  находится прямо напротив клеммы H ₁  , трансформатор имеет вычитающую полярность.

• Если клемма X ₁ расположена по диагонали от клеммы H ₁ , трансформатор имеет аддитивную полярность.

Рисунок 4. Аддитивная и вычитающая полярность

Иногда необходимо определить полярность трансформатора (например, стерлась маркировка).

Проверка вольтметра переменного тока

1. Определите, какие отведения являются Н-отведениями, а какие Х-отведениями. Это можно сделать из калибра и изоляции обмоток. Высокое напряжение (H), более тонкий провод, более толстая изоляция. Низкое напряжение (X), более толстый провод, более тонкая изоляция.
2. Выберите одну клемму обмоток H и обозначьте ее как H ₁ . Другой терминал будет H ₂ (Спасибо Капитану Очевидность!).
3. Установите перемычку между H ₁ и соседней клеммой X.
4. Подайте напряжение на силовую сторону трансформатора. Чтобы быть в безопасности, держите значение относительно низким.
5. Поместите вольтметр между H ₂ и другой клеммой X. Если вольтметр имеет вычитающую полярность, вольтметр будет считывать разницу между напряжением на стороне высокого напряжения и напряжением на стороне низкого напряжения. Если трансформатор имеет аддитивную полярность, вольтметр покажет сумму напряжения на стороне высокого напряжения и напряжения на стороне низкого напряжения.



Рисунок 5. Проверка вольтметра переменного тока

Итого:

• Используя соотношение витков, мы можем установить более низкое напряжение, чем номинальное, на первичной обмотке.
• Установите перемычку с одного провода H на вывод X.
• Считайте, что напряжение на двух проводах не перескочило.
• Если напряжение представляет собой сумму первичного и вторичного напряжения, то трансформатор является аддитивным.
• Если напряжение есть разность первички и вторички, то трансформатор вычитающий.
