Клеммы WAGO серия 221 – Универсальные рычажковые компактные клеммы для соединения проводов
Универсальные рычажковые компактные соединительные клеммы WAGO серии 221 предназначены для быстрого и надёжного соединения в различных сочетаниях медных проводов сечением от 0,2 до 4,0 квадратных миллиметров (24-12 AWG), состоящих как из цельных, так и из многопроволочных жил.
Соединительные Клеммы WAGO 221 серии могут применяться как для временного, так и для постоянного соединения проводов в электротехнике: для коммутации проводов в электрических щитах, распаячных и коммутационных коробках, при монтаже осветительного оборудования, в быту. Клеммы отлично зарекомендовали себя как в стандартной электропроводке зданий, напряжением 220 и 380 вольт, так и при соединении компонентов низковольтного оборудования (за исключением высокочастотных приёмо/передающих устройств, требующих других типов соединителей).
Клеммы WAGO 221 серии обладают огромными преимуществами перед многими другими способами соединений проводов и моделями клемм:
– быстрый, удобный лёгкий монтаж электропроводки, при котором риск ошибки получения некачественного соединения (при монтаже неквалифицированным персоналом) сведён к минимуму за счёт простоты конструкции и прозрачности корпуса
– достаточно низкая стоимость отдельного соединения при его высокой надёжности
– нет необходимости в наличии специального монтажного оборудования, достаточно иметь минимальный инструмент для зачистки кабеля
– удобно проводить монтаж и соединение проводов в ограниченном пространстве, при затруднённом доступе к проводам
– возможность использования одного типа соединителя для всех, наиболее распространённых в электрике типов и сечений проводов, за исключением проводов с алюминиевыми жилами
– клеммы WAGO серии 221 уверенно выдерживают номинальные токи до 32 Ампер включительно и при правильном монтаже не нагреваются выше допустимых температур
– возможность лёгкого рассоединения и пересоединения проводников при изменении электрической схемы, при чём без какого либо ущерба самому клеммному зажиму и проводникам (из-за этого рычажковые клеммы WAGO очень удобны в строительстве при создании временных схем электропитания – времянок, с достаточно мощными потребителями, такими как промышленное оборудование, электроинструменты, прожектора и т.
д.)
| Номенклатура | Количество соединений | Размер, мм | Вес, г |

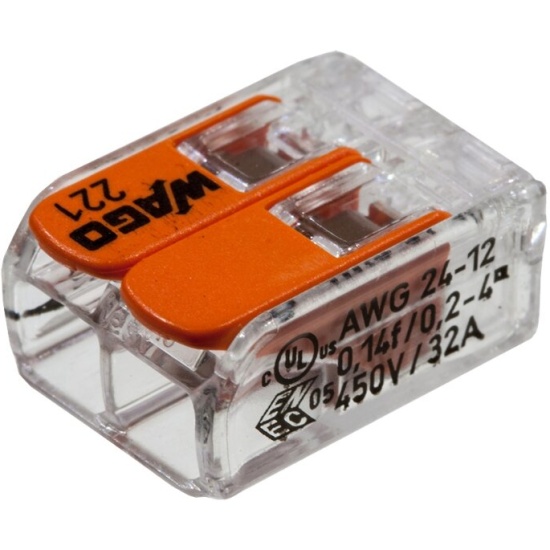

| WAGO 221-412 | 2 | 13.1 х 8.3 х 18.6 | 1.60 |
| WAGO 221-413 | 3 | 18.7 х 8.3 х 18.6 | 2.53 |
| WAGO 221-415 | 5 | 29.9 х 8.3 х 18.6 | 4.05 |
Технические характеристики
| Характеристики | Значения |
| Сфера применения | в электропроводке с заземлением |
| Максимальное рабочее напряжение | 450 Вольт |
| Длительная рабочая температура | +105°С |
| Максимальная температура окружающей среды | +85°С |
| Максимальный рабочий ток | 32 Ампера |
| Тип материала проводников | Для медных проводников |
| Типы жил проводников | Цельножилные и многопроволочные |
| Минимальное сечение проводника | 0,2 кв. мм (24 AWG) |
| Максимальное сечение проводника | 4,0 кв. мм (12 AWG) |
| Цвет корпуса | Прозрачный + Оранжевый |
| Класс горючести | UL 94 V2 (затухание 30 сек) |
| Степень защиты от воды | IP 20 (монтаж внутри помещений / защита от воды отсутствует) |
| Сертификаты | UL, EN/EC05, JET, PSE |
По мнению специалистов ООО “РАДИАНТ”, клеммы WAGO серии 221 являются наиболее удобным, практичным и надёжным продуктом WAGO среди разных серий соединительных клемм, выпускаемых данной компанией.
Компактные клеммы WAGO 221 серии являются улучшенной модификацией широко известных и популярных клемм WAGO серии 222. Новая серия имеет ряд существенных преимуществ перед серией 222, а именно:
– увеличенный диапазон сечений и типов проводников до 4 кв.
– уменьшенный на 40% размер корпуса клеммы без ухудшения качества соединений, что позволяет соединять провода в распаечных коробках меньшего размера
– увеличенный диапазон длительных эксплуатационных температур до +105°С за счёт изменения состава пластика (серия 222 выдерживала нагрев только до +85°С)
– улучшенные изоляционные свойства и более высокое эксплуатационное напряжение, до 450 Вольт включительно (серия 222 была расчитана на 400 Вольт)
– увеличенная расчётная эксплуатационная мощность: клемма WAGO 221 серии РЕАЛЬНО(!!!) способна выдержать нагрузку до 14,4 киловатта (серия 222 рассчитана на 12,8 кВт)
– прозрачный корпус клеммы, который позволяет визуально контролировать правильность положения проводника в клемме и длину зачистки изоляции
– наличие двух контрольных отверстий для детектирования напряжения и измерения электрических параметров цепи с помощью тестера, которые можно производить почти при любом положении клеммы (серия 222 имела всего одно такое отверстие, доступ к которому мог быть затруднён из-за неудобного положения клеммы в распаячной коробке)
– изменённая конструкция рычажков с хорошей фиксацией, большим размером фиксирующего рычажка (что обеспечивает более удобных хват для пальцев), и лёгким защёлкиванием
При огромных преимуществах клемм WAGO 221 серии перед многими другими соединителями, нужно принимать во внимание и две особенности, связанных с эксплуатацией этих клеммников:
ВНИМАНИЕ! КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для монтажа проводов с АЛЮМИНИЕВЫМИ ЖИЛАМИ!
КЛЕММЫ WAGO серий 221 и 222 НЕ ПРЕДНАЗНАЧЕНЫ для проведения работ ПРИ ОТКРЫТОМ МОНТАЖЕ НА УЛИЦЕ, так как не обладают достаточной защитой от воды (IP20).
В сети интернет существует множество дискуссий на тему надёжности рычажковых соединительных клемм WAGO и возможности их применения в электротехнических схемах, работающих при значительных нагрузках. По этому вопросу мы опубликуем на нашем сайте отдельный материал, а сейчас, не вдаваясь в подробности, выразим своё мнение, что клеммные зажимы WAGO серии 221 если и уступают по качеству и надёжности соединения таким проверенным способам как пайка, сварка или обжим, то проигрыш этот совсем небольшой, что подтверждено огромным количеством официальных и неофициальных испытаний, ролики которых Вы можете посмотреть в сети интернет. При этом у надёжных паяных и обжимных соединений есть один существенный недостаток: отсутствует или крайне затруднена возможность последующего рассоединения жил при необходимости повторного монтажа, перекоммутации, устранения ошибок при монтаже.
Рычажные клеммные зажимы WAGO по надёжности электрического соединения мало чем уступают качественным винтовым клеммам европейского производства и существенно превосходят по качеству соединения на базе дешевых китайских клеммных колодок. При этом ВАГИ существенно превосходят все вышеперечисленные способы по удобству и скорости монтажа. Мы также считаем, что WAGO 221 серии гораздо надёжнее, безопаснее и эстетичнее соединения проводов методом скрутки, хотя сама по себе скрутка, сделанная грамотно и правильно заизолированная – вполне эффективное электрическое соединение (если не брать во внимание, что монтаж проводов методом скрутки в Правилах Устройства Электроустановок (ПУЭ) в России не предусмотрен в принципе).
Будьте осторожны: на рынке присутствует множество разъёмов и клемм, являющихся низкокачественными копиями и подделками клемм фирмы WAGO. Часть из этих клемм – копий визуально может быть практически не отличима от оригинала.
Обладая более низкой ценой, такие клеммы имеют ряд недостатков, в основном связанных с механической надёжностью соединений и более низким качеством материалов, из которых изготовлен корпус и контактная пластина. В результате, в отличие от НАСТОЯЩИХ клемм WAGO, большинство клемм – “клонов” имеет более низкие допустимые токи нагрузки, как правило, не превышающие 24 А для клемм, похожих на WAGO 221-й и 222-й серии, тогда как WAGO 221 серии гарантированно долговременно выдерживают 32 ампера! Более того, многие из поддельных клем не выдерживают эксплуатации даже при половине заявленной для них номинальной нагрузки, а также имеют очень низкую механическую прочность!
Из-за низкого качества металла контактной пластины, клеммы клоны имеют неприятную особенность быстро окисляться, при этом сопротивление в точке соединения с проводниками растёт, из-за чего клемма подделка может сильно нагреваться со временем. Мы обоснованно считаем, что копеечная экономия на клеммах подделках не окупает того потенциального ущерба сетям и оборудованию, который может быть нанесён при использовании низкокачественных соединителей.
Применение подобных клемм неизвестного происхождения может привести даже к пожару и человеческим жертвам. Передача электроэнергии – это не место для экспериментов и любимого в России слова “Авось”, поэтому мы настоятельно рекомендуем применять только НАСТОЯЩИЕ клеммы WAGO, которые не раз успешно прошли многочисленные испытания в электротехнических лабораториях по всему миру.
Тем не менее, даже клеммы подделки и клоны имеют право на жизнь, если использовать их по их правильному назначению. Мы считаем, что они вполне применимы в бытовых целях при осуществлении низковольтных подключений внутри помещений, при монтаже временных схем электропитания с низкой нагрузкой (освещение), монтаже светодиодной продукции, ремонте электропроводки автомобиля в цепях с низкой нагрузкой, а так же в качестве соединителей в хоббийных целях в авто/авиа/судомодельном спорте, для игр детей с низковольтными электрическими конструкторами, при монтаже линий для простейшей звукоусиливающей аппаратуры без претензий на качество звука и т.
д.
ООО “РАДИАНТ” гарантирует,
что ВСЕ приобретённые у нас клеммы и иные продукты WAGO
являются настоящим, аутентичным продуктом, изготовленным и официально поставленным в Россию фирмой WAGO!
Не экономьте на надёжности электрических соединений и спите спокойно!
WAGO® – Зарегистрированный товарный знак компании WAGO Kontakttechnik GmbH & Co. KG (Германия)
В связи с текущими экономическими и политическими событиями и санкционным давлением Европейского Союза по отношению к РФ поставки электрических клемм WAGO могут быть затруднены или вовсе невозможны. Для получения актуальной и достоверной информации по текущей ситуации с поставки клемм WAGO просим Вас связаться с менеджерами нашей компании.
Клеммы WAGO 221-415 (5Х4.0мм2 с рычажком) (упаковка 25шт.)
59,34шт.
64,50шт.
На складе: 769 шт.
Толстого: 384 шт.
Мирная: 206 шт.
Алмазный: 51 шт.
Витязево: 128 шт.
Как получить скидку?
Cкидка 8%
Производитель:
Wago
Артикул:
87773
Код товара:
ТС000018133
Описание
В основе линейки контактных клемм «Wago» лежит идея соединения проводников при помощи пружинных зажимов.
- Это простое изобретение позволило полностью избавиться практически от всех недостатков традиционного винтового зажима:
- невысокой надежности соединения;
- недостаточной вибростойкости;
- чрезмерно больших затрат времени на монтаж.
Качество контакта при использовании пружинных соединителей «Wago» достигается за счет автоматически обеспечиваемого усилия прижима. При заведении провода в клемму наклонная пружинная пластина позволяет жиле проводника проходить вглубь клеммы и выступает в роли надежного стопора для обратного хода.
Результатом является вибростойкое, не требующее периодического техобслуживания и не зависящее от тщательности работы монтажника соединение. Кроме того, использование пружинных клемм позволяет значительно сократить время монтажа.
При подключении одножильных проводов и многожильных проводов (до 3-го класса гибкости) не требуются дополнительные инструменты и аксессуары для монтажа. При монтаже тонкопроволочных многожильных проводов конец зачищенного провода предварительно обжимаетсявтулочными наконечниками «КВТ».
Концепция соединения проводников при помощи конструкции на основе пружин нашла свое воплощение в двух основных линиях клемм «Wago»: изделиях на основе плоскопружинных зажимов и зажима CAGE CLAMP®, оптимально приспособленного для применения в промышленной электротехнике и электронике, где используются преимущественно тонкопроволочные проводники.
Видео
Документация
Сертификат WAGO.
pdfПожарный сертификат wago.pdf
Характеристики
Производитель:
Wago
Вид:
Клеммы соединительные типа WAGO
Кол-во проводов, шт:
5
Допустимая ток, А:
25
Наличие пасты:
Нет
Способ подключения:
Рычажковый
Возможные применяемые сечения, мм²:
0.25….4
Материал контактов:
Сталь, Медь
Особенность конструкции:
Плоские легкозащелкиваемые рычаги
Напряжение, В:
400
Материал корпуса:
Самозатухающий термопластик
Цвет корпуса:
Прозрачный
Срок службы, лет:
40
Упаковка:
25шт, Картон
Страна производитель:
Германия
