Удобное хранение радиодеталей

Рано или поздно каждый радиолюбитель задумывается о том, как же выбрать подходящее место для того, чтобы хранить все радиодетали. Когда-то давно в роли «хранителей» таких деталей выступали спичечные коробки. Их аккуратно склеивали, придавая вид многоэтажного ящика с выдвижными полочками. Однако у такого способа хранения есть свои минусы, вот некоторые из них:

– спичечные коробки нужно постоянно вытаскивать и вставлять обратно. А так как они изготовлены из бумаги, они со временем изнашиваются и становятся непригодными для дальнейшего использования;

– радиодетали бывают больших размеров, соответственно в спичечный коробок они не влезут;

– сама многоэтажная конструкция из коробков смотрится не очень красиво со стороны.

Поэтому лучше всего поискать другие варианты для хранения радиодеталей.

Лучше всего ля этой цели подойдет пластиковый бокс, например, для хранения различной мелочи.

Боксы, в которых женщины хранят драгоценности и бижутерию, тоже вполне сгодятся для хранения радиодеталей.

Так в чем же преимущества пластиковых боксов?

Во-первых, такой бокс закрывается и открывается при помощи крупной застежки сбоку, которая срабатывает при небольшом нажатии пальца.

Во-вторых, при желании в боксе можно убирать перегородки и подгонять размер ячеек под размер деталей.

В-третьих, прозрачность таких «хранилищ» играет тоже немаловажную роль, ведь нужный элемент отыщется без труда, стоит только взглянуть.

Помимо всего этого, пластиковые боксы отличаются большой вместимостью и доступной ценой.

Так, например, бокс с 36 ячейками на Алиэкспрессе будет стоить около девяти долларов, а бокс с 24 ячейками будет стоить около шести долларов.

Конечно, можно приобрести и специальный большой бокс, который изготовлен именно для хранения радиодеталей. Радиодетали извлекаются из них путем выдвижения ящиков.

Хранение компонентов типа SMD. Для таких деталей чаще всего используются Книги, которые заточены специально для этих целей.

Помимо Книг для хранения таких элементов могут использоваться  коробочки маленьких размеров, например такие:

Из них очень легко можно выстроить стеллаж:

Таким образом, хранение различных радиоэлементов – задача не из простых. Чтобы не терять драгоценное время при поиске конкретной детали, подписывайте ящики и правильно раскладывайте содержимое внутри. Кстати, чтобы время, затраченное на поиск радиодетали, было минимальным, детали нужно раскладывать по возрастанию: от меньшего номинала.

Удачи!


Хранение радиодеталей - Удобно, надежно, красиво | Микросхема

Продолжение темы хранение радиодеталей по просьбам трудящихся.

Сразу хотелось бы отметить, что представленные контейнеры можно недорого заказать.

Вопрос о хранении радиодеталей, судя по комментариям и отзывам, стоит довольно остро среди радиолюбителей. Предлагаем вашему вниманию очень удобный способ хранения радиодеталей

и прочих мелких компонентов. В наличии имеются две так называемые версии или конфигурации контейнеров для хранения радиодеталей.

Первая кубической конструкции. Комплект состоит из 10 контейнеров кубической формы. Такой вариант удобен для мелких радиодеталей, например, резисторов, конденсаторов и прочих мелочей. Общий контейнер, составленный из трех таких кубиков, соответствует длине одного прямоугольного контейнера. А это уже второй конструктивный вариант коробочки для хранения радиодеталей. Комплект составляют 3 контейнера прямоугольной формы.

Все они закрываются прозрачными пластиковыми крышками. Отдельные контейнеры подцепляются друг к другу. Таким образом, общий контейнер для хранения радиодеталей может представлять собой различные фигуры. Т.е. кубики можно использовать как конструктор. Это может быть полезно, если рабочий стол радиолюбителя стоит в углу. Сконфигурировав угловой вариант конструкции, можно задвинуть контейнер для хранения радиодеталей в угол. За счет такого расположения коробка не будет скрадывать драгоценное место на (и без того загроможденном) верстаке. Открываются коробочки простым нажатием на крышку. Таким образом, можно доставать радиодетали одной рукой, если другая занята или держит паяльник.

Ну что ещё можно сказать. Такой способ хранения, безусловно, эстетичен, удобен, яркие цвета контейнеров красивы и привлекают внимание. Простота и удобство использования, небольшая цена, внешний вид - всё это являются неоспоримыми преимуществами по сравнению со спичечными коробками для хранения радиодеталей.

Добавлен ещё один типоразмер пластикового контейнера-кейса с размерами 125 x 62 x 21 мм:

Представленные образцы контейнеров для хранения можно заказать у китайцев совсем дёшево. Причём, найти можно как оптовые предложения, так и штучные. Например, здесь продают сразу 100 штук кубических контейнеров. Часто бывают скидки. Есть в продаже коробочки и прямоугольного типоразмера и широкие кейсы. Есть единичные предложения совсем за копейки.

Обсуждайте в социальных сетях и микроблогах

Метки: полезно знать, справка

Радиолюбителей интересуют электрические схемы:

Хранение радиодеталей
Для усилителя мощности 250 ватт

Хранение радиодеталей — Электроник

Со временем в процессе занятий конструированием различных радиоэлектронных конструкций у радиолюбителя скапливается множество различных радиодеталей. При хранении деталей следует придерживаться некоторых правил их хранения. Это позволяет сохранять детали без повреждений и значительно облетает поиск нужного радиоэлектронного компонента. Для хранения мелких радиодеталей, например, резисторов типа МЛТ-0,125 можно использовать пустые коробки из-под спичек или другие небольшие емкости. Коробки склеивают в единые секции и на них надписывают название деталей. Секция обычно содержит около 60 штук коробков. На одном торце, можно на двух, подписывают номиналы хранящихся деталей (рис. 5.3.а).

Удобной для хранения является закрываемая плоская коробка из картона, разбитая на секции, размером 200x180x50 (так называемая закрытая плоская касса). В данном случае для изготовления такой кассы лучше использовать тонкую фанеру. Конструкция получается жесткой и проще сделать ячейки более герметичными (рис. 5.3.б). Порядок расположения деталей в ячейках должен быть удобным, например, 1 ряд — резисторы с номиналом десятки ом, 2 ряд — с сотнями ом и т. д. Для удобства поиска следует к стенке ячейки приклеить написанное на ватмане название детали.

Если позволяет помещение, то можно сделать из фанеры многорядную кассу, своеобразный небольшой шкаф с выдвижными ящиками, имеющими секции (рис. 5.3.в). На каждом ящике нужно сделать надписи в соответствии с хранимыми деталями и предусмотреть наличие на них ручек для выдвигания.

Хранить мелкие радиодетали можно и в обычных почтовых конвертах. Каждый конверт должен быть предназначен для хранения определенного номинала или типа радиодеталей. Конверты с деталями можно хранить в картонной коробке из-под обуви или сбить ящик из тонких дощечек (рис. 5.3.г).

Для хранения постоянных и переменных резисторов, малогабаритных электролитических конденсаторов типа К50-6 можно приспособить картонные щитки с соответствующими отверстиями (рис. 5.3.д…ж). У вырезанных заготовок щитков с двух сторон следует сделать загибы на определенную высоту. Это позволит исключить повреждение деталей при установке щитков друг на друга в коробке.

На картонных щитках, например, крышки от ящика из-под обуви, удобно хранить транзисторы типа КТ803, КТ805, П213 и т. п. (рис. 5.3.з). В изготовленных щитках делают отверстия под выводы транзисторов. Сверху транзисторы накрывают накладкой, которую закрепляют скотчем. Это предотвратит от выпадения транзисторов при их хранении в коробке. Такие щитки с деталями можно хранить и без коробки, просто поставив их друг на друга и перевязав веревкой.

Мощные диоды, тиристоры, транзисторы и другие детали, имеющие жесткие выводы, можно хранить на щитках из пенопласта, просто их воткнув. На щитках делаются надписи, отвечающие названиям хранимым деталям.

Для хранения маломощных диодов, стабилитронов, светодиодов, транзисторов типа КТ315 подходят различные прозрачные пузырьки из-под лекарств. На пузырьки наклеивают полоски бумаги с названием типов хранимых деталей (рис. 5.3.и).

Для хранения крепежа (винтов, гаек, шайб и т. д.) делается открытая или с крышкой настольная касса. Материалом для ее изготовления можно использовать луженую жесть от консервных банок (рис. 5.3.к).

Рис. 5.3. Способы хранения радиодеталей

Контейнеры и лотки, системы хранения общепромышленные

К персональным данным относится информация, с помощью которой возможно установить личность физического лица (Пользователя):
- Фамилия, Имя, Отчество;
- Контактный телефон;
- Адрес электронной почты.

Заполняя форму обратной связи при отправке заявки с сайта www.beltema.ru, Пользователь подтверждает, что введенная им информация является корректной, предоставляется добровольно и выражает полное согласие на использование ООО "Белтема" его данных для осуществления обратной связи любым из способов: телефонные звонки на указанный номер мобильного или стационарного телефона, отправка смс-сообщений на указанный мобильный телефон, отправка электронных писем на указанный адрес электронной почты, а также даёт согласие на обработку (сбор, запись, систематизацию, накопление, хранение, извлечение, использование, передачу и удаление) своих персональных данных на основании 152-ФЗ «О персональных данных» от 27.07.2006 г. в следующих целях:

- Получения Пользователем информации о компании ООО «Белтема»;
- Получения Пользователем информации о продуктах и услугах ООО «Белтема»;
- Получения клиентской поддержки.

Персональные данные Пользователей хранятся на электронных носителях и обрабатываются с использованием автоматизированных систем, за исключением случаев, когда неавтоматизированная обработка персональных данных необходима в связи с исполнением требований законодательства.

Компания ООО «Белтема» обязуется не передавать полученные персональные данные третьим лицам, за исключением следующих случаев:
- По запросам уполномоченных органов государственной власти РФ только по основаниям и в порядке, установленным законодательством РФ;


Данное согласие предоставляется Пользователем бессрочно.
Cогласие может быть отозвано в любой момент путем направления электронного письма через форму обратной связи на сайте www.beltema.ru

Компания ООО «Белтема»  оставляет за собой право вносить изменения в настоящее согласие в одностороннем порядке, при условии, что изменения не противоречат действующему законодательству РФ. Изменения условий вступают в силу после их публикации на сайте компании.

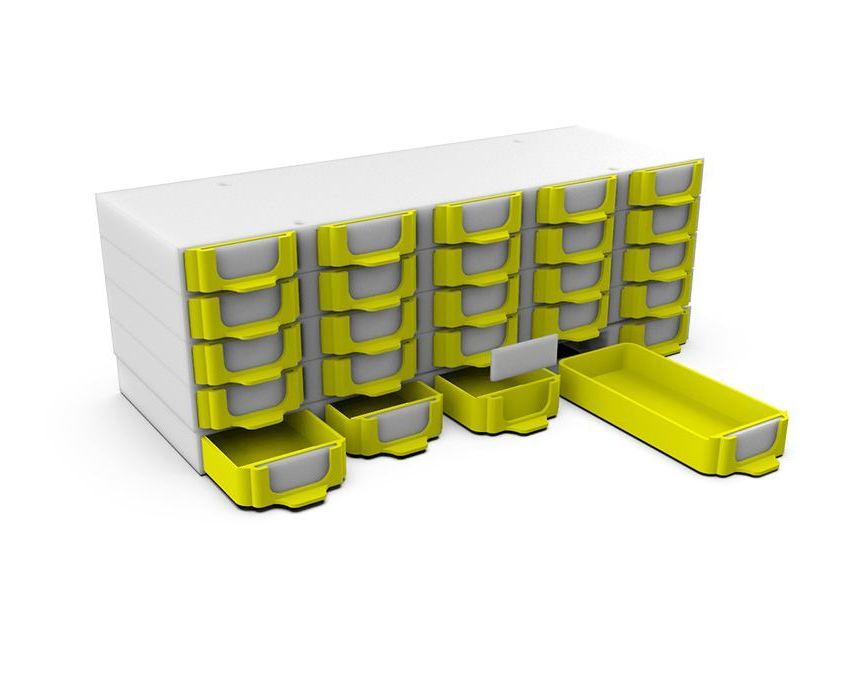

Стекируемые боксы для хранения радиодеталей и не только | 3D модели

Так уж получилось, что одной из причин покупки 3Д принтера для меня стала необходимость печати большого количества коробок для разного рода радиоэлектронных модулей, радиодеталей и прочего.

  К сожалению, качественные коробки у нас найти очень сложно, а те что есть, стоят тоже не дешево. Да и кроме коробок накопилось куча задач, которые можно было по быстрому решить только с помощью 3Д принтера. В итоге, для решения всех этих задач был приобретен 3Д принтер. И началась печать. Как оказалось, выбранные мной модельки не без изъянов. В итоге их пришлось дорабатывать.  Собственно об этом и весь пост.

Печать планировалась пластиками ABS, PLA, PET-G и SBS (Wattson). Такая работа помогла подобрать оптимальные параметры печати для этих пластиков и добиться максимального качества. Для того чтобы не тратить кучу пластика впустую, я разработал пару тестовых моделек. Об этом я писал в статье “Подборка тестовых моделей для калибровки и настройки печати 3Д принтера” в ней есть отдельный раздел “Тестовые модельки стекируемых боксов“, а поскольку про это я уже писал, то останавливаться на этом вопросе смысла не имеет. Читайте по указанным ссылкам.

И так. План таков: Сами шасси печатаем из твердых пластиков ABS, PLA, PET-G, шуфлядки печатаем пластиком SBS, PET-G. Больше всего мне понравилось печатать шуфлядки пластиком SBS. Но тут меня ждал не приятный сюрприз. модели слишком тонкостенные и шуфлядки просто трескались по углам. Прочности никакой небыло. В итоге я плюнул и начал дорабатывать все под себя.  Собственно поэтому и пишется эта статья. Сразу уточню, я всего лишь доработал под себя модели.

Источник моделей сайт Thingiverse

Автор моделей Piotr Karkovski

В посте выкладываются доработанные мной модели их изображения и их исходники. Так что все кому необходимо сделать доработку под себя, могут без лишних усилий это сделать.

Кроме доработок я разработал несколько своих моделей. Это аксесуары. А именно: подставка снизу, для улучшения устойчивости боксов, боковые и верхние заглушки, чтобы поверхность была прямой, пара кранштейнов, если вы захотите стекировать боксы как на фото выше.

Теперь о параметрах печати. Поскольку все элементы в большинстве своем являются тонкостенными, то для печати необходимо в слайсере CURA пару вот таких парметров:

Ограждение — Количество линий стенки “2″

Ограждение -Заполнение зазоров между стенками “Везде”

Для печати пластиком SBS во избежание получения артефактов на детали настоятельно рекомендую выключить комбинг

Для печати использовалась высота слоя 0,3

Остальные параметры подбирать Вам придется самостоятельно, под ваш принтер, пластик и т. д.

Теперь пройдемся по моделям.

Шасси.

Они же те самые стекируемые прямоугольные штуки в которые вставляются шуфлядки. В наборе присутствуют следующие размеры:

Шасси 1х1

Шасси 1х2

Шасси 2х1

Шасси 2х2

В моделях были сделаны минимальные доработки и добавлены скругления в области дна.

Шуфлядки.

С шуфлядками все немного интереснее. Все приведенные модели доработаны для печати пластиками SBS, укреплены стенки и переходы. так же в добавлено несколько моделей с внутрянкой, которую я дорабатывал под себя. То что шуфлядки конструктивно доработаны для печати SBS не означает что вы не можете их печатать другими пластиками. после доработки они отлично печатаются всеми типами пластиков Ниже представлены модели, которые находятся в наборе:

Шуфлядка 1X1

Шуфлядка 1X1 2 слота вдоль

Шуфлядка 1X1 2 слота поперек

Шуфлядка 1X1 3 слота поперек

Шуфлядка 1X1 4 слота поперек

Шуфлядка 1X1 4слота

Шуфлядка 1X2

Шуфлядка 1X2 2 слота поперек

Шуфлядка 1X2 2 слота вдоль

Шуфлядка 1X2 4 слота

Шуфлядка 2X1 4 слота вдоль

Шуфлядка 2X1 8 слотов

Шуфлядка 2X2

Остальные модели не дорабатывались и в моей подборке отсутствуют. Не вижу смысла дублировать. Касаемо шуфлядки 2X2 то я не видел большого смыла ее делить на слоты в принципе.

Аксесуары.

Ну а это уже мои личные разработки. После того как набор боксов набрал существенную высоту, оказалось, что он не достаточно устойчиво стоит на столе. Как-то не очень хотелось, чтобы эта штука в один прекрасный день по моей вине или по вине кошки ляснулась и все содержимое разлетелось по всему кабинету. В итоге для этой конструкции мной были спроектированы ножки:

Подставка

Эта штука позволяет конструкции уверенно стоять на столе. Печатать рекомендую из тех же материалов, что и шасси.

Для укрепления висящих в воздухе шасси была разработана конструкция следующего вида:

Проставка 1х2 Левая

Проставка 1х2 Правая

Чтобы вы понимали, что я имею в виду под “висящее в воздухе шасси”  приведу для примера картинку:

Отличная вещь для усиления конструкции. В репозитории пореставлены левая и правая. Так что можно ставить на обе стороны.

Ну а теперь немного декора. Не всем понравится то что со всех сторон у боксов шиповые соединения. Иногда хочется гладкой поверхности. Для этого я разработал заглушки. Которые позволят прикрыть шипы и пазы и в случае, если Вам надо будет допечатать и пристыковать пару боксов, то вы сможете их снять, пристыковать боксы и снова установить декоративные заглушки. Ставить их в прицепе не обязательно, но для тех кому очень хочется я их добавил в репозиторий:

Заглушка 1х1 Верх

заглушка 1х1 Низ

Заглушка 1х1 левая

заглушка 1х1 правая

заглушка 2х2 верх

Заглушка 2х2 Низ

Заглушка 2х2 левая

Заглушка 2х2 правая

Ну вот и все. С описанием моделек и аксессуаров закончено. А раз вы до сюда дочитали, то вам интересно где скачать эти модели?

Скачать их можно в моем репозитории на Github

Ну и напоследок пару фото:

Если вы еще не обзавелись 3Д принтером и думаете какую модель выбрать, могу порекомендовать следующие модели:

3д принтер Anycubic i3 Mega

3д принтер Anycubic Mega-S (Anycubic S)

3Д принтер Anycubic 4MAX Pro

Данные ссылки на проверенных продавцов, которые продают оригинальные принтеры. Оказывают техническую поддержку и дают годовую гарантию.

Огромное спасибо минскому магазину товаров для 3Д печати Printers3d.by за помощь, ценные советы и качественные пластики.





Бокс для удобного хранения резисторов ряда Е24

В лаборатории каждого радиолюбителя есть достаточно большой набор резисторов.
Наиболее «ходовыми» являются резисторы мощностью 0,125 или 0,25 Вт с точностью 5% (ряд Е24). Если ограничиться номиналами от 1 Ом до 1 МОм, то всего будет 144 номинала.
В детстве такие резисторы я хранил в спичечных коробках.

Сейчас можно подобрать различные боксы для хранения. Важно, чтобы они занимали не очень много места, и были удобны для быстрого нахождения нужного номинала.

На АлиЭксперсс я обнаружил два типа боксов. Первый монолитный, сделанный из пластика, типа полиэтилена.

aliexpress.com/item/E215-activities-48-grid-portable-kit-Lego-storage-box-electronic-components-box-parts-box-sample-box/32738715985. html

В принципе коробка неплохая, но есть пара минусов:

  • длина отделения составляет 60 мм, что чуть меньше длины выводов резистора;
  • высота коробки 42 мм, что несколько чрезмерно.

Стоимость одно коробки составляет $20.68. В пересчете на один бокс 0,57 $

Есть еще один вариант — наборные боксы для хранения.

aliexpress.com/item/free-shipping-50pcs-SMD-SMT-component-container-storage-boxes-electronic-case-kit-75-31-5-22mm/32751285285.html

В итоге я остановился на них. Я заказал три комплекта.

Каждый бокс выполнен из пластика типа полистирола и весит 16 грамм. Имеет прозрачную крышку, закрываемую на защелку. При освобождении защелка крыка под действием пружинок открывается.
В целом механизм простой им рабочий, но иногда крышечки приходится поддевать ногтем.

Размер одного бокса составляет 76х33х22 мм.

Боксы имеют пазы на боковых гранях, которые входят в зацепление с соответствующими пазами другого бокса. Таким образом их можно набирать в блоки, как элементы лего.

Но, само по себе такое соединение все таки не надежное. Если соединить в кассету несколько боксов, заполнить боксы резисторами, а потом взять за крайний бокс, то, думаю, все эта конструкция замечательно разлетится.

Поэтому, я собрал боксы в блоки 8х4, Каждый такой блок прикрутил винтами на лист из ДВП соответствующего размера. Всего у меня получилось 4 блока.

На крышки я наклеил ярлыки с указанием типономинала.
Вот что из этого получилось.

Ну и в заключении, достоинства:

  1. небольшой объем;
  2. удобство хранения, поиска и доставания резисторов
Недостатки:
  1. высокая цена
  2. иногда крышечка заедает и сама не открывается.

Засим, все. Спасибо, что дочитали до конца.

Приложение:

Хранение радиодеталей гост - pimper-fest.ru

Скачать хранение радиодеталей гост EPUB

Срок хранения и службы микросхем, транзисторов, диодов gravitudm May 26th, Очень долго не мог найти реальный срок хранения корпусных ЭРИ, содержащих полупроводниковые элементы. Из-за этого не получалось однозначно ответить заказчикам с каким сроком хранения можно устанавливать такие ЭРИ в аппаратуру. То есть с точки зрения продолжительности жизни человека - практически вечно.

Рассмотрим какие условия хранения могут реально сократить срок годности ЭРИ с полупроводниковыми элементами. Здесь реальный критический случай - хранение на подоконнике без тары, или в прозрачной таре.

На подоконнике на незакрытые элементы действует резкий нагрев на солнце, когда оно постоянно скрывается и объявляется за облаками. Особенно плохо если на улице зима и здесь вместе с солнцем начинают неравномерно нагревать и охлаждать эти ЭРИ холодные сквозняки, то есть тепловое расширение и сжатие корпусов просто ломает эти элементы механически. Круглогодичная температура в помещении от 30 до 50 градусов Цельсия ускоряет деградацию полупроводниковых переходов примерно в раз, то есть до 5 тысяч лет.

Нагрев элементов до 80 градусов еще примерно в сто раз до 50 лет. Правда найти склад с такой среднегодичной температурой невозможно. Но если допустим за стенкой мартеновская печь, то Зато при эксплатации такой нагрев возможен для элементов с большим током потребления. Поэтому и срок работы таких ЭРи сокращается до нескольких лет. Например ПЛИС, нагревающаяся при работе до обжигания пальцев прослужит максимум лет 12, а то и года ,если конечно будет работать не выключаясь.

Окисление выводов и контактных площадок требует предварительной облудки при очень длительном хранении. Критичный срок - 15 лет до запайки в схему. Здесь важно при облудке - не допускать ломающих радиодетали термоударов, то есть элементы должны нагреваться в печке или на плите до градусов, а затем облуживаться.

Докипедия убедительно просит пользователей использовать в своей электронной переписке скопированные части текстов нормативных документов. Технология, автоматически генерируемых обратных ссылок на источник информации, доставит удовольствие вашим адресатам. Перейти к основному содержанию. ГОСТ Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний.

Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации протокол N 11 от

djvu, djvu, txt, fb2

Похожее:

  • Гост толщина фанеры
  • Гост степень защиты электрооборудования
  • Гост 13.2.01-01
  • Требования к мебели гост
  • Опознавательная окраска по гост 14202-69
  • Низкоуглеродистые стали гост
  • Антикварные радиоприемники Star City - The Compact Shop

    Компактный магазин

    Мое немного переполненное рабочее пространство

    Когда я переехал в свой дом, у меня было мало места для магазина. Большую часть нижнего этажа занимают мои жилые помещения (наверху жила мама). Хозяйственное помещение довольно маленькое, в нем уже стояли топка, водонагреватель, морозильная камера, стиральная машина и сушилка. Моя рабочая область находится в одном углу и показана на этой странице.Инструменты в магазине время от времени меняются по мере того, как меняются мои потребности и я приобретаю дополнительные инструменты. На фотографиях на этой странице показано текущее состояние магазина.

    Я добавил страницу, показывающую несколько проектов на стенде, под названием My Compact Shop at Work. К ним относятся различные виды ремонта испытательного оборудования и приборов, ремонт оборудования для радиовещания и ремонт различного другого электронного оборудования.

    Обзор My Shop Скамейка, часть первая Скамейка, часть вторая Скамейка, часть третья Скамья, часть четвертая Скамейка, часть пятая Скамейка, часть шестая Книги, часть первая Книги, часть вторая Стойка номер один Стойка номер два Хранение запчастей один Хранение запчастей два Хранение запчастей три Хранение инструментов

    Обзор My Shop

    Магазин довольно плотно упакован, и из-за его планировки я не могу дать вам действительно хороший обзор всего на одной фотографии, но это лучшая отправная точка. Верстак, книжные полки и шкафы для запчастей находятся в одном углу подсобного помещения. Оборудование, инструменты и детали используются в основном для моих увлечений коллекционированием и восстановлением старинных радиоприемников и испытательного оборудования. Я также ремонтирую оборудование здесь для клиентов, работая внештатным радиоинженером, когда оборудование требует серьезного ремонта, который невозможно выполнить с помощью ресурсов, которые я ношу с собой в полевых условиях.

    Скамейка, часть первая

    Большая часть оборудования, которое я использую на стенде, находится на двух полках.На верхней полке находятся блок питания General Radio Type 1203-A и блок R-C генератора Type 1210-C, используемые в качестве источника сигнала для измерений моста звуковых частот. Далее идут испытательный генератор Hewlett-Packard 651B с припаркованным наверху паяльным пистолетом Weller и аккумуляторной дрелью, твердотельный вольтметр переменного тока HP 400E и трассировщик сигналов EICO 145. На нижней полке находится усилитель GR типа 1231-B и детектор нуля, а вверху справа - настроенная схема GR типа 1231-P2, которые используются в качестве мостового детектора звуковой частоты.Далее следует анализатор искажений HP 334A с различными измерительными проводами наверху, затем генератор развертки и функций Wavetek модели 134, увенчанный частотомером Protek B2000 2 ГГц. На концах полки пара динамиков Radio Shack Minimus 7 для магазинной стереосистемы. На нижней стороне полки находятся мой блок выходного трансформатора и фиктивный блок полевой катушки, которые вместе с 12-дюймовым динамиком Quam в шкафу Gemco в верхнем левом углу образуют мой универсальный магазинный динамик и фиктивную полевую катушку. Над полками находятся утилизированные шкафы. от перепланировки кухни.В них содержатся редко необходимые детали и расходные материалы, такие как обтянутый тканью шнур питания и спиральная обмотка для связывания измерительных проводов, а также редко используемые инструменты, такие как сверла и адаптеры для тестирования гнезд.

    Скамейка, часть вторая

    Это очень маленький верстак, но его хватит для моих нужд. Слева - развязывающий трансформатор RCA Viz, затем - вариатор на 7 ампер (конечно, General Radio - «Variac» - торговая марка GR) в нестандартном шкафу с собственным изолирующим трансформатором, измерением и предохранителем.Далее идет разветвитель для тестируемого и ремонтируемого оборудования, затем настольный цифровой мультиметр с истинным среднеквадратичным значением Keithly 179 с моим старым цифровым мультиметром Radio Shack 22-191 под ним и Triplett 850 VTVM. Справа - моя паяльная станция, изготовленная по индивидуальному заказу, и ее утюг Ungar, различные химикаты, небольшие ручные инструменты и лампа с поворотным кронштейном (основное освещение скамьи представляет собой потолочный люминесцентный светильник).

    Скамейка, часть третья

    На левом конце скамейки находятся дополнительные инструменты.Тяжелые нападающие находятся справа - мой стандартный генератор сигналов General Radio 805-C внизу (показан до его капитального ремонта в конце 2014 года), увенчанный генератором качающихся сигналов Hewlett-Packard 675A. Слева от них находится мост General Radio 1603-A Z-Y наверху индикаторного трассометра Hickok Model 156. Справа от Hickok находится VOM Simpson Model 260, хранящийся в его чемодане.

    Скамейка, часть четвертая

    Полка под скамейкой вмещает различные блоки питания.Слева они представляют собой регулируемый источник высокого напряжения Bio-Rad 500/200, используемый в качестве источника питания экрана для вакуумного трубного моста GR Тип 361-B, а наверху - регулируемый источник питания 13,8 В постоянного тока для мобильного оборудования. Рядом с ним находится источник питания HP 712A, используемый в качестве источника питания A, B и C для шасси на стенде, а также в качестве источника питания B и C для моста GR 361-B с регулируемыми источниками постоянного тока 5 и 12 В наверху. И, наконец, два регулируемых источника постоянного тока на 20 вольт и 13 ампер от Electronic Measurements, дополненные источником постоянного тока с прямой перестройкой напряжения Electro D-612 T, который используется в качестве источника питания A для моста GR 361-B.

    Скамейка, часть пятая

    В течение многих лет мой достопочтенный осциллограф Tektronix 453 находился на правом конце стола, занимая гораздо больше скудной площади, чем это было оправдано его нечастым использованием, но у меня не было лучшего места для его установки, где к нему можно было бы легко получить доступ в случае необходимости. В конце концов я получил тележку Tek 200-1 Scope-Mobile, которую Тек продал для размещения 453. Тележка припаркована между двумя стеллажами и при необходимости выкатывается. В рабочем положении и в положении для хранения не хватает места для установки моего старинного цифрового фотоаппарата для хорошего снимка, поэтому я выкатил тележку в холл для этого портрета.

    Скамья, часть шестая

    Я покупаю термоусадочные трубки NTE у местных поставщиков электроники и храню их в различных диаметрах и цветах. Поставляется длиной четыре фута, прикрепленной к картонным крючкам. Я разрезал часть его на 6-дюймовые отрезки, хранящиеся в пластиковом ящике с отсеками, который хранится в Explorer для использования в полевых условиях, а остальное свисает с отрезка CAT3 (провода телефонной станции), который уже был на месте над концом скамейки. Под термоусадочной панелью находится магнитная стойка, на которой находятся отвертка и гайка из набора из 23 свертываемых инструментов Xcelite 99SM.

    Книги, часть первая

    Я люблю держать свои наиболее часто используемые справочные материалы под рукой. На средней полке находятся ежегодники Philco RMS, Красные книги RCA, Руководство по обслуживанию Zenith, Сервисная энциклопедия Мэллори-Яксли, Красная книга радиопромышленности, мои тома Бейтмана и некоторые из моих томов Rider. Остальные мои тома Rider находятся на верхней полке. На нижней полке находятся тома RCA HB и руководства по приемным трубкам, руководства по лампам GE и Sylvania, руководства по замене ламп, мои общие радиокаталоги, мои выпуски «Руководства коллекционера по старинным радиоприемникам» и справочные материалы, включая «Справочник конструктора радиотронов», «Аудио-циклопедию». и справочные данные для радиоинженеров.Ниже представлены настенные шкафы с мелкими деталями, такими как резисторы, конденсаторы и разъемы. Под шкафами не видно перфорированной доски с ручными инструментами и измерительными проводами.

    Книги, часть вторая

    На этих полках стоят книги, которые я использую не так часто. Наверху мои каталоги Hewlett-Packard. Ниже приведены мои каталоги Tektronix и другие каталоги приборов, а также несколько ссылок на полупроводники RCA. Ниже приведены различные справочные материалы по старинным радиоприемникам и другой электронике, а внизу - четыре Hewlett-Packard VTVM - 400D, 400H, 410B и 412A.

    Стойка номер один

    Эта стойка вмещает некоторые из моих наиболее интересных, но редко используемых инструментов. Наверху стойки находятся два винтажных многофункциональных прибора для радиосервисов - первый из них, Rider Chanalyst Model 11A и очень похожий Meissner Analyst Model 9-1400. Вверху стойки находится моя система калибровки Hewlett-Packard VTVM - генератор 200SR, калибратор вольтметра 23678 (версия 738AR для внутреннего использования HP) и набор для проверки частотной характеристики 739AR. Следующая группа состоит из инструментов General Radio - импедансного моста 1608-A, аудиогенератора с частотой биений 1304-B ​​и индуктивного моста 1632-A. Внизу мой запасной калориметрический измеритель мощности Hewlett-Packard 434A - магазин запчастей, который поддерживает работу моего основного 434A. Слева от стойки лежат некоторые из моих кейсов для ламп.

    Стойка номер два

    В этой стойке находится оборудование, которое либо используется время от времени, либо ожидает восстановления. Он находится справа от Книги, Часть вторая, в пределах досягаемости от скамейки.Мне пришлось повернуть его из нормального положения, чтобы сфотографировать. Вверху находится ступенчатый аттенюатор Empire Devices AT-106-D, а под ним - компаратор СНЧ Hewlett-Packard 117A. Ниже приведены два предмета Inovonics, которые я оставил на время для клиентских радиостанций, у которых были серьезные отказы оборудования - процессор 235 AM, процессор FM 715 "David" и стереогенератор. Далее идут три устройства General Radio - мост с инкрементной индуктивностью 1633-A и два элемента, предназначенные для использования в AM-вещании, монитор амплитудной модуляции 1931-A и соответствующий измеритель искажений и шума 1932-A.Внизу находятся еще два предмета Hewlett-Packard - блок питания 712A (поскольку он перемещен на полку блоков питания, а освободившееся пространство перемещается вверх, чтобы разместить магазинную стереосистему) и мой основной калориметрический измеритель мощности 434A.

    Хранение запчастей один

    Несколько лет назад я купил большой ассортимент оборудования для ремонта электроники и запчастей в имении мастера по ремонту радио и телевидения. Многие из предметов были из линейки G-C Electronics, а остальные были аналогичными предметами, хранящимися вместе с предметами G-C.Я отсортировал, пометил и проверил (с помощью электронной таблицы Excel) предметы, которые хранятся в двух ящиках. Коробки с желтыми этикетками являются оригинальными предметами G-C, а коробки с белыми этикетками либо идентичны предметам G-C, либо являются аналогичными частями в коробках G-C. Излишки (дубликаты) хранятся в другом месте в ящике.

    Хранение запчастей два

    В дополнение к шкафчикам для мелких деталей под книжными полками и ящикам для деталей G-C у меня есть место для хранения других деталей.Четыре шкафа с ремнями для сменных радиоприемников G-C, JFD и Walsco находятся наверху. Ниже находятся два шкафа, которые я купил на распродаже поместья другого ремонтника радио и телевидения. Некоторые из хранящихся здесь предметов принадлежат имению, но большинство из них - это складские запасы, которые я собирал за многие годы. В комплект поставки входят ламповые розетки и экраны, многие типы переключателей, лампы и предохранители и их держатели, небольшие катушки с проволочной обмоткой и эмалированным проводом, элементы управления и переменные конденсаторы, штекеры динамиков, принадлежности для ремонта корпуса, ручки и детали NOS из количество производителей радио и инструментов.Большинство моих электронных ламп хранятся в контейнерах, а остальные - в коробках на полках. Многие другие детали хранятся в ящиках под лавкой и на полках.

    Хранение запчастей три

    В течение двадцати лет я хранил свой запас проводов для подключения, других проводов и кабелей малого диаметра в ящике под скамейкой. По мере того, как ассортимент увеличивался в разнообразии, мне пришлось перейти на более крупную коробку, и эта система со временем стала громоздкой. У меня было несколько вешалок для брюк, унаследованных от отца, которых было больше, чем нужно моему шкафу.Я прикрепил большой дюбель к балкам пола и использую вешалки для хранения катушек с проволокой. Они организованы по образцу проводов, которые я ношу по работе. На каждой катушке на обоих концах нанесены метки Sharpie, красный - многожильный, черный - сплошной. Катушки на подвесках сортируются по калибру, типу и цвету проволоки. Первая подвеска имеет калибр 18, вторая - 20 и 22, третья - 24 и 26, а четвертая - другие типы проводов и кабелей, в том числе испытательный провод, многожильный провод, провод динамика и коаксиальный кабель RG-174 / U. кабель.

    Хранение инструментов

    Примерно половину подсобного помещения занимают несколько наборов полок, на которых я храню различные инструменты и испытательное оборудование, а также дополнительные детали. Эта фотография даст вам представление о том, как выглядит это хранилище.

    Описание предлагаемых товаров для мастерской электроники см. В The Home Shop.


    До старинных радиоприемников Звездного городка

    Отправить комментарии Дейлу Х.Cook
    Я не продаю радиоприемники, контрольно-измерительное оборудование, запчасти или что-нибудь еще - пожалуйста, не спрашивайте!

    Авторские права © 2003-2019 Дейл Х. Кук. Все права защищены.

    Текст, изображения и файлы на этом сайте могут быть загружены только для личного некоммерческого использования и не могут быть использованы на любом веб-сайте или опубликованы в электронной или физической форме без предварительного разрешения Dale H. Cook.
    Неавторизованные пользователи моего текста, изображений или файлов будут платить 1000 долларов США в день за каждый использованный элемент.

    Шаг в прошлое со старинным радио Коллекционирование

    Один взгляд на старинное радио с его элегантными изогнутыми линиями, и вы можете представить, что вас окружают мелодии старинного радиошоу, переносящие вас в прошлое. Это одна из главных причин, по которой коллекционер Скотт Холдерман начал привозить их домой после того, как впервые заметил один на встрече по обмену в 1988 году.

    «Я видел маленькую коричневую бакелитовую радиостанцию ​​Packard Bell примерно 1949 года, и мне просто понравился ее внешний вид.Я продолжал покупать больше. Теперь у меня их сотни! »

    Дом Скотта в Лос-Анджелесе заставлен антикварными радиоприемниками, большими моделями шкафов, а также маленькими, занимающими множество полок. Есть круглые, соборные стили и стили Streamline Moderne позднего периода ар-деко. Он говорит, что они его любимые из-за красивых линий. У него также есть небольшие транзисторы 1950-1960-х годов. У него даже есть два складских помещения, заполненных старинными радиоприемниками и деталями для их ремонта.

    Винтажные радиоприемники положительно повлияли на Скотта не только своей внешней эстетикой, но и тем, что находится внутри.Как специалист по электронике по профессии, он работал в штате, занимающемся ремонтом оборудования звукозаписывающих студий для Motown Records и Sound City Studios, а теперь управляет собственным бизнесом по ремонту студийного оборудования, Recording Central. Он признает, что заядлый мастер. «Когда я был ребенком, мои родители разрешали мне разбирать часы и тому подобное. Я быстро понял, что если вы собираетесь разбирать его, вы должны знать, как собрать его обратно! »

    Скотт говорит, что большинство радиоприемников, которые он покупает для своей коллекции, не работают, пока он их не починит.Его самый неотложный совет всем, кто приносит домой старинное радио, - «не подключайте его! Компоненты могут быть предельными и потреблять слишком много электрического тока, что может привести к сгоранию трансформатора. Вы можете повредить его навсегда ». Вместо этого он советует отнести его к специалисту по ремонту радиоприемников, который сначала протестирует его на специальном оборудовании.

    Найти ремонтника, знакомого со старинными радиоприемниками, на удивление легко на веб-сайте Общества античных радио Южной Калифорнии (SCARS), который начал свою деятельность недалеко от Сан-Диего в 1976 году.«Это была группа парней, которые собирали старые радиоприемники и постоянно сталкивались друг с другом на встречах по обмену. Они решили создать официальный клуб. Сейчас в нем около 400 членов со всего мира, - говорит Скотт, который присоединился к нам в 1988 году и также управляет веб-сайтом клуба. «Клуб отличный, потому что у нас есть ребята, которые могут делать разные вещи. Например, я не знаю, как ремонтировать шкаф, но могу найти и заплатить парню в клубе, чтобы тот сделал это за меня ».

    Скотт показывает, что ребята из его клуба также ненасытные коллекционеры, как и он сам.Они также являются крупными покупателями хранилищ и часто собирают и другие вещи, от Hi-Fi усилителей до телевизоров. «У нашего вице-президента есть три больших, полностью заполненных единицы хранения вещей!»

    Что касается ухода за его радиоприемниками на хранении, Скотт говорит, что они не требуют слишком большого обслуживания. «Они довольно прочные. Я просто полирую их пастой Johnson’s Paste Wax, той, что продается в банке. Не используйте воск в спреях, потому что в нем есть силикон, который затемняет дерево, и его трудно снять, если вы хотите отполировать. После того, как вы нанесете на них воск, они будут защищены на долгие годы.После этого вам придется просто стереть их пыль ».

    Он говорит, что при хранении радиостанций следует учитывать некоторые опасности для окружающей среды. «Главное, что их уничтожит, - это вода. Если он влажный или есть утечка, забудьте об этом. Дерево покоробится, если намокнет, и его трудно исправить. Тепло - не такая уж большая проблема. Некоторые из действительно старых радиоприемников не выдерживают высокой температуры, потому что в них использовался клей для кожи, сделанный из шкуры животных, и он сломается, если будет очень жарко, и швы откроются.

    Хотя Скотт говорит, что он, вероятно, мог бы получить небольшую прибыль, перевернув радиоприемники, которые он ремонтировал, это не то, для чего он этим занимается. «Я в основном просто покупаю их для себя. Время от времени я делаю это, но обычно это просто для того, чтобы было над чем повозиться и исправить их. Затем я продам их тому, кому это понравится. Деньги, которые я зарабатываю, просто покрывают мое время, если мне повезет ".

    Он действительно нашел способ заставить свои старые радиоприемники фактически воспроизводить старинное радио-шоу. «Немного странно слышать, как из них выходит Кэти Перри! Некоторые ребята из клуба могут модифицировать их неразрушающим образом, чтобы играть с iPhone, и многие люди этого хотят.У меня есть небольшой передатчик, и я могу подключить его к компьютеру и транслировать старые радиопередачи ».

    Что касается того, что из его коллекции является его любимым, Скотт говорит, что трудно выбрать. «Мне очень нравятся« Зениты »; они действительно были лидером в производстве радиооборудования. Хорошего качества и интересные шкафы. Мне нравится стиль собора, но это не все зениты ».

    Как работают электронные компоненты

    Электронные гаджеты стали неотъемлемой частью нашей жизни.Они сделали нашу жизнь комфортнее и удобнее. От авиации до медицины и здравоохранения, электронные устройства находят широкое применение в современном мире. Фактически, революция в электронике и революция в компьютерах идут рука об руку.

    Большинство гаджетов имеют крошечные электронные схемы, которые могут управлять машинами и обрабатывать информацию. Проще говоря, электронные схемы - это линия жизни различных электроприборов. В этом руководстве подробно рассказывается об общих электронных компонентах, используемых в электронных схемах, и о том, как они работают.

    В этой статье я дам обзор электронных схем. Затем я предоставлю дополнительную информацию о 7 различных типах компонентов. Для каждого типа я буду обсуждать состав, как он работает, а также функцию и значение компонента.

    1. Конденсатор
    2. Резистор
    3. Диод
    4. Транзистор
    5. Катушка индуктивности
    6. Реле
    7. Кристалл кварца


    Обзор электронной схемы

    Электронная схема - это структура, которая направляет и управляет электрическим током для выполнения различных функций, включая усиление сигнала, вычисления и передачу данных.Он состоит из нескольких различных компонентов, таких как резисторы, транзисторы, конденсаторы, катушки индуктивности и диоды. Проводящие провода или дорожки используются для соединения компонентов друг с другом. Однако цепь считается завершенной, только если она начинается и заканчивается в одной и той же точке, образуя цикл.


    Элементы электронной схемы

    Сложность и количество компонентов в электронной схеме могут изменяться в зависимости от ее применения. Однако простейшая схема состоит из трех элементов, включая токопроводящую дорожку, источник напряжения и нагрузку.

    Элемент 1: токопроводящий путь

    Электрический ток течет по токопроводящей дорожке. Хотя медные провода используются в простых цепях, они быстро заменяются токопроводящими дорожками. Проводящие дорожки - это не что иное, как медные листы, наклеенные на непроводящую основу. Они часто используются в небольших и сложных схемах, таких как печатные платы (PCB).

    Элемент 2: Источник напряжения

    Основная функция цепи - обеспечить безопасное прохождение электрического тока через нее.Итак, первый ключевой элемент - это источник напряжения. Это двухконтактное устройство, такое как аккумулятор, генераторы или энергосистемы, которые обеспечивают разность потенциалов (напряжение) между двумя точками в цепи, так что ток может течь через них.

    Элемент 3: Нагрузка

    Нагрузка - это элемент в цепи, который потребляет мощность для выполнения определенной функции. Лампочка - самая простая нагрузка. Однако сложные схемы имеют разные нагрузки, такие как резисторы, конденсаторы, транзисторы и транзисторы.


    Факты об электронных схемах

    Факт 1: Обрыв цепи

    Как упоминалось ранее, цепь всегда должна образовывать петлю, чтобы через нее протекал ток. Однако, когда дело доходит до разомкнутой цепи, ток не может течь, так как один или несколько компонентов отключены намеренно (с помощью переключателя) или случайно (сломанные части). Другими словами, любая цепь, не образующая петли, является разомкнутой.

    Факт 2: Замкнутый контур

    Замкнутый контур - это контур, который образует контур без каких-либо прерываний.Таким образом, это полная противоположность разомкнутой цепи. Однако полная цепь, не выполняющая никаких функций, остается замкнутой. Например, цепь, подключенная к разряженной батарее, может не работать, но это все равно замкнутая цепь.

    Факт 3: Короткое замыкание

    В случае короткого замыкания между двумя точками электрической цепи образуется соединение с низким сопротивлением. В результате ток имеет тенденцию течь через это вновь образованное соединение, а не по намеченному пути.Например, если есть прямое соединение между отрицательной и положительной клеммами батареи, ток будет проходить через нее, а не через цепь.

    Однако короткое замыкание обычно приводит к серьезным несчастным случаям, поскольку ток может протекать с опасно высоким уровнем. Следовательно, короткое замыкание может повредить электронное оборудование, вызвать взрыв батарей и даже вызвать пожар в коммерческих и жилых зданиях.

    Факт 4: Печатные платы (PCB)

    Для большинства электронных устройств требуются сложные электронные схемы.Вот почему разработчикам приходится размещать крошечные электронные компоненты на печатной плате. Он состоит из пластиковой платы с соединительными медными дорожками с одной стороны и множества отверстий для крепления компонентов. Когда макет печатной платы наносится химическим способом на пластиковую плату, это называется печатной платой или печатной платой.

    Рисунок 1: Печатная плата . [Источник изображения]
    Факт 5: Интегральные схемы (ИС)

    Хотя печатные платы могут иметь множество преимуществ, для большинства современных приборов, таких как компьютеры и мобильные телефоны, требуются сложные схемы, состоящие из тысяч и даже миллионов компонентов.Вот тут и пригодятся интегральные схемы. Это крошечные электронные схемы, которые могут поместиться внутри небольшого кремниевого чипа. Джек Килби изобрел первую интегральную схему в 1958 году в компании Texas Instruments. Единственная цель ИС - повысить эффективность электронных устройств при одновременном уменьшении их размера и стоимости производства. С годами интегральные схемы становились все более сложными, поскольку технологии продолжают развиваться. Вот почему персональные компьютеры, ноутбуки, мобильные телефоны и другая бытовая электроника с каждым днем ​​становятся все дешевле и лучше.

    Рисунок 2: Интегральные схемы. [Источник изображения]

    Электронные компоненты

    Благодаря современным технологиям, процесс сборки электронных схем был полностью автоматизирован, особенно для изготовления микросхем и печатных плат. Количество и расположение компонентов в схеме может варьироваться в зависимости от ее сложности. Однако он построен с использованием небольшого количества стандартных компонентов.

    Следующие компоненты используются для создания электронных схем.


    Компонент 1: Конденсатор

    Конденсаторы

    широко используются для построения различных типов электронных схем.Конденсатор - это пассивный двухконтактный электрический компонент, который может электростатически накапливать энергию в электрическом поле. Проще говоря, он работает как небольшая аккумуляторная батарея, накапливающая электричество. Однако, в отличие от аккумулятора, он может заряжаться и разряжаться за доли секунды.

    Рисунок 3: Конденсаторы [Источник изображения]
    A. Состав Конденсаторы

    бывают всех форм и размеров, но обычно они состоят из одинаковых основных компонентов. Между ними уложены два электрических проводника или пластины, разделенные диэлектриком или изолятором.Пластины состоят из проводящего материала, такого как тонкие пленки из металла или алюминиевой фольги. С другой стороны, диэлектрик - это непроводящий материал, такой как стекло, керамика, пластиковая пленка, воздух, бумага или слюда. Вы можете вставить два электрических соединения, выступающих из пластин, чтобы зафиксировать конденсатор в цепи.

    B. Как это работает?

    Когда вы прикладываете напряжение к двум пластинам или подключаете их к источнику, на изоляторе возникает электрическое поле, в результате чего одна пластина накапливает положительный заряд, а отрицательный - на другой.Конденсатор продолжает сохранять заряд, даже если вы отключите его от источника. В тот момент, когда вы подключаете его к нагрузке, накопленная энергия перетекает от конденсатора к нагрузке.

    Емкость - это количество энергии, хранящейся в конденсаторе. Чем выше емкость, тем больше энергии он может хранить. Увеличить емкость можно, сдвинув пластины ближе друг к другу или увеличив их размер. В качестве альтернативы вы также можете улучшить изоляционные качества для увеличения емкости.

    C. Функция и значение

    Хотя конденсаторы выглядят как батареи, они могут выполнять различные типы функций в цепи, такие как блокировка постоянного тока, позволяя проходить переменному току, или сглаживать выходной сигнал от источника питания. Они также используются в системах передачи электроэнергии для стабилизации напряжения и потока мощности. Одной из наиболее важных функций конденсатора в системах переменного тока является коррекция коэффициента мощности, без которой вы не сможете обеспечить достаточный пусковой момент для однофазных двигателей.

    Фильтры для конденсаторов

    Если вы используете микроконтроллер в цепи для запуска определенной программы, вы не хотите, чтобы его напряжение упало, поскольку это приведет к сбросу контроллера. Вот почему дизайнеры используют конденсатор. Он может обеспечить микроконтроллер необходимой мощностью на долю секунды, чтобы избежать перезапуска. Другими словами, он отфильтровывает шумы в линии питания и стабилизирует источник питания.

    Применения удерживающего конденсатора

    В отличие от батареи, конденсатор быстро разряжается.Вот почему он используется для кратковременного питания цепи. Батареи камеры заряжают конденсатор, прикрепленный к вспышке. Когда вы делаете снимок со вспышкой, конденсатор высвобождает свой заряд за доли секунды, генерируя вспышку света.

    Применение конденсатора таймера

    В резонансной или зависящей от времени схеме конденсаторы используются вместе с резистором или индуктором в качестве элемента синхронизации. Время, необходимое для зарядки и разрядки конденсатора, определяет работу схемы.


    Компонент 2: резистор

    Резистор - это пассивное двухконтактное электрическое устройство, которое препятствует прохождению тока. Это, наверное, самый простой элемент в электронной схеме. Это также один из наиболее распространенных компонентов, поскольку сопротивление является неотъемлемым элементом почти всех электронных схем. Обычно они имеют цветовую маркировку.

    Рисунок 4: Резисторы [Источник изображения]
    A. Состав

    Резистор - это вовсе не модное устройство, потому что сопротивление - это естественное свойство, которым обладают почти все проводники.Итак, конденсатор состоит из медной проволоки, обернутой вокруг изоляционного материала, такого как керамический стержень. Число витков и толщина медного провода прямо пропорциональны сопротивлению. Чем больше количество витков и чем тоньше провод, тем выше сопротивление.

    Также можно встретить резисторы, изготовленные по спирали из углеродной пленки. Отсюда и название резисторы с углеродной пленкой. Они разработаны для схем с меньшей мощностью, потому что резисторы с углеродной пленкой не так точны, как их аналоги с проволочной обмоткой. Однако они дешевле проводных резисторов. К обоим концам прикреплены клеммы проводов. Поскольку резисторы не учитывают полярность в цепи, ток может течь в любом направлении. Таким образом, не нужно беспокоиться о том, чтобы прикрепить их в прямом или обратном направлении.

    B. Как это работает?

    Резистор может показаться не очень большим. Можно подумать, что он ничего не делает, кроме потребления энергии. Однако он выполняет жизненно важную функцию: контролирует напряжение и ток в вашей цепи.Другими словами, резисторы позволяют вам контролировать конструкцию вашей схемы.

    Когда электрический ток начинает течь по проводу, все электроны начинают двигаться в одном направлении. Это похоже на воду, текущую по трубе. Через тонкую трубу будет течь меньше воды, потому что у нее меньше места для ее движения.

    Точно так же, когда ток проходит через тонкий провод в резисторе, электронам становится все труднее двигаться через него. Короче говоря, количество электронов, протекающих через резистор, уменьшается с увеличением длины и толщины провода.

    C. Функция и значение У резисторов

    есть множество применений, но три наиболее распространенных - это управление током, разделение напряжения и цепи резистор-конденсатор.

    Ограничение тока

    Если вы не добавите в цепь резисторы, ток будет опасно высоким. Это может привести к перегреву других компонентов и их повреждению. Например, если вы подключите светодиод напрямую к батарее, он все равно будет работать.Однако через некоторое время светодиод нагреется, как огненный шар. В конечном итоге он сгорит, поскольку светодиоды менее устойчивы к нагреванию.

    Но, если ввести в схему резистор, он уменьшит протекание тока до оптимального уровня. Таким образом, вы можете дольше держать светодиод включенным, не перегревая его.

    Делительное напряжение Также используются резисторы

    для понижения напряжения до нужного уровня. Иногда для определенной части схемы, такой как микроконтроллер, может потребоваться более низкое напряжение, чем для самой схемы. Здесь на помощь приходит резистор.

    Допустим, ваша схема работает от аккумулятора 12 В. Однако для микроконтроллера требуется только питание 6 В. Итак, чтобы разделить напряжение пополам, все, что вам нужно сделать, это подключить последовательно два резистора с равным сопротивлением. Проволока между двумя резисторами снизит наполовину напряжение вашей цепи, к которой может быть подключен микроконтроллер. Используя соответствующие резисторы, вы можете снизить напряжение в цепи до любого уровня.

    Резисторно-конденсаторные цепи Резисторы

    также используются в сочетании с конденсаторами для создания интегральных схем, содержащих массивы резистор-конденсатор в одной микросхеме.Они также известны как фильтры RC или сети RC. Они часто используются для подавления электромагнитных помех (EMI) или радиочастотных помех (RFI) в различных инструментах, включая порты ввода / вывода компьютеров и ноутбуков, локальные сети (LAN) и глобальные сети (WAN), среди прочего. Они также используются в станках, распределительных устройствах, контроллерах двигателей, автоматизированном оборудовании, промышленных приборах, лифтах и ​​эскалаторах.


    Компонент 3: Диод

    Диод - это устройство с двумя выводами, которое позволяет электрическому току течь только в одном направлении.Таким образом, это электронный эквивалент обратного клапана или улицы с односторонним движением. Он обычно используется для преобразования переменного тока (AC) в постоянный ток (DC). Он изготовлен либо из полупроводникового материала (полупроводниковый диод), либо из вакуумной трубки (вакуумный ламповый диод). Однако сегодня большинство диодов изготовлено из полупроводникового материала, особенно из кремния.

    Рисунок 5: Диод [Источник изображения]
    A. Состав

    Как упоминалось ранее, существует два типа диодов: вакуумные диоды и полупроводниковые диоды.Вакуумный диод состоит из двух электродов (катода и анода), помещенных внутри герметичной вакуумной стеклянной трубки. Полупроводниковый диод состоит из полупроводников p-типа и n-типа. Поэтому он известен как диод с p-n переходом. Обычно он изготавливается из кремния, но также можно использовать германий или селен.

    B. Как это работает?
    Вакуумный диод

    Когда катод нагревается нитью накала, в вакууме образуется невидимое облако электронов, называемое пространственным зарядом.Хотя электроны испускаются катодом, отрицательный объемный заряд отталкивает их. Поскольку электроны не могут достичь анода, через цепь не протекает ток. Однако, когда анод становится положительным, объемный заряд исчезает. В результате ток начинает течь от катода к аноду. Таким образом, электрический ток внутри диода течет только от катода к аноду и никогда от анода к катоду.

    P-N переходной диод

    Диод с p-n переходом состоит из кремниевых полупроводников p-типа и n-типа.Полупроводник p-типа обычно легируется бором, оставляя в нем дырки (положительный заряд). С другой стороны, полупроводник n-типа легирован сурьмой, добавляя в него несколько дополнительных электронов (отрицательный заряд). Таким образом, электрический ток может протекать через оба полупроводника.

    Когда вы складываете блоки p-типа и n-типа вместе, дополнительные электроны n-типа объединяются с дырками p-типа, создавая зону обеднения без каких-либо свободных электронов или дырок. Короче говоря, ток через диод больше не может проходить.

    Когда вы подключаете отрицательную клемму батареи к кремнию n-типа, а положительную клемму к p-типу (прямое смещение), ток начинает течь, поскольку электроны и дырки теперь могут перемещаться по переходу. Однако, если вы перевернете клеммы (обратное смещение), ток через диод не будет протекать, потому что дырки и электроны отталкиваются друг от друга, расширяя зону обеднения. Таким образом, как и вакуумный диод, переходной диод может пропускать ток только в одном направлении.

    С.Функция и значение

    Хотя диоды - один из простейших компонентов электронной схемы, они находят уникальное применение в различных отраслях промышленности.

    Преобразование переменного тока в постоянный

    Наиболее распространенное и важное применение диода - преобразование переменного тока в постоянный. Обычно полуволновой (один диод) или двухполупериодный (четыре диода) выпрямитель используется для преобразования мощности переменного тока в мощность постоянного тока, особенно в бытовых источниках питания. Когда вы пропускаете источник питания переменного тока через диод, через него проходит только половина формы волны переменного тока.Поскольку этот импульс напряжения используется для зарядки конденсатора, он создает устойчивые и непрерывные постоянные токи без каких-либо пульсаций. Различные комбинации диодов и конденсаторов также используются для создания различных типов умножителей напряжения для умножения небольшого переменного напряжения на высокие выходы постоянного тока.

    Обходные диоды

    Байпасные диоды часто используются для защиты солнечных батарей. Когда ток от остальных элементов проходит через поврежденный или пыльный солнечный элемент, это вызывает перегрев. В результате общая выходная мощность уменьшается, создавая горячие точки. Диоды подключаются параллельно солнечным элементам, чтобы защитить их от перегрева. Эта простая конструкция ограничивает напряжение на неисправном солнечном элементе, позволяя току проходить через неповрежденные элементы во внешнюю цепь.

    Защита от скачков напряжения

    Когда источник питания внезапно прерывается, он создает высокое напряжение в большинстве индуктивных нагрузок.Этот неожиданный скачок напряжения может повредить нагрузку. Однако вы можете защитить дорогое оборудование, подключив диод к индуктивным нагрузкам. В зависимости от типа защиты эти диоды известны под разными названиями, включая демпферный диод, обратный диод, подавляющий диод и диод свободного хода, среди других.

    Демодуляция сигнала

    Они также используются в процессе модуляции сигнала, поскольку диоды могут эффективно устранять отрицательный элемент сигнала переменного тока. Диод выпрямляет несущую волну, превращая ее в постоянный ток. Звуковой сигнал извлекается из несущей волны, этот процесс называется звуковой частотной модуляцией. Вы можете слышать звук после некоторой фильтрации и усиления. Следовательно, диоды обычно используются в радиоприемниках для извлечения сигнала из несущей волны.

    Защита от обратного тока

    Изменение полярности источника постоянного тока или неправильное подключение батареи может привести к протеканию значительного тока через цепь.Такое обратное подключение может повредить подключенную нагрузку. Вот почему защитный диод включен последовательно с положительной стороной клеммы аккумулятора. В случае правильной полярности диод становится смещенным в прямом направлении, и ток течет по цепи. Однако в случае неправильного подключения он становится обратным, блокируя ток. Таким образом, он может защитить ваше оборудование от возможных повреждений.


    Компонент 4: Транзистор

    Один из наиболее важных компонентов электронной схемы, транзисторы произвели революцию в области электроники. Эти крошечные полупроводниковые устройства с тремя выводами существуют уже более пяти десятилетий. Их часто используют как усилители и переключающие устройства. Вы можете думать о них как о реле без каких-либо движущихся частей, потому что они могут включать или выключать что-либо без какого-либо движения.

    Рисунок 6: Транзисторы [Источник изображения]
    A. Состав

    Вначале германий использовался для создания транзисторов, которые были чрезвычайно чувствительны к температуре. Однако сегодня они изготавливаются из кремния, полупроводникового материала, обнаруженного в песке, потому что кремниевые транзисторы гораздо более устойчивы к температуре и дешевле в производстве.Есть два разных типа биполярных переходных транзисторов (BJT), NPN и PNP. У каждого транзистора есть три контакта, которые называются База (b), коллектор (c) и эмиттер (e). NPN и PNP относятся к слоям полупроводникового материала, которые используются для изготовления транзистора.

    B. Как это работает?

    Когда вы помещаете кремниевую пластину p-типа между двумя стержнями n-типа, вы получаете транзистор NPN. Эмиттер присоединен к одному n-типу, а коллектор - к другому.Основание прикреплено к р-образному. Избыточные дырки в кремнии p-типа действуют как барьеры, блокирующие прохождение тока. Однако, если вы подадите положительное напряжение на базу и коллектор и отрицательно зарядите эмиттер, электроны начнут течь от эмиттера к коллектору.

    Расположение и количество блоков p-типа и n-типа остаются инвертированными в транзисторе PNP. В этом типе транзистора один n-тип находится между двумя блоками p-типа. Поскольку распределение напряжения отличается, транзистор PNP работает иначе.Транзистор NPN требует положительного напряжения на базу, в то время как PNP требует отрицательного напряжения. Короче говоря, ток должен течь от базы, чтобы включить PNP-транзистор.

    C. Функция и значение

    Транзисторы работают как переключатели и усилители в большинстве электронных схем. Разработчики часто используют транзистор в качестве переключателя, потому что в отличие от простого переключателя он может превратить небольшой ток в гораздо больший. Хотя вы можете использовать простой переключатель в обычной цепи, для усовершенствованной схемы может потребоваться различное количество токов на разных этапах.

    Транзисторы в слуховых аппаратах

    Одно из самых известных применений транзисторов - слуховой аппарат. Обычно небольшой микрофон в слуховом аппарате улавливает звуковые волны, преобразуя их в колеблющиеся электрические импульсы или токи. Когда эти токи проходят через транзистор, они усиливаются. Затем усиленные импульсы проходят через динамик, снова преобразуя их в звуковые волны. Таким образом, вы можете услышать значительно более громкую версию окружающего шума.

    Транзисторы в компьютерах и калькуляторах

    Все мы знаем, что компьютеры хранят и обрабатывают информацию, используя двоичный язык «ноль» и «единица». Однако большинство людей не знают, что транзисторы играют решающую роль в создании чего-то, что называется логическими вентилями, которые являются основой компьютерных программ. Транзисторы часто соединяются с логическими вентилями, чтобы создать уникальный элемент устройства, называемый триггером. В этой системе транзистор остается «включенным», даже если вы уберете ток базы.Теперь он переключается или выключается всякий раз, когда через него проходит новый ток. Таким образом, транзистор может хранить ноль, когда он выключен, или единицу, когда он включен, что является принципом работы компьютеров.

    Транзисторы Дарлингтона

    Транзистор Дарлингтона состоит из двух соединенных вместе транзисторов с полярным соединением PNP или NPN. Он назван в честь своего изобретателя Сидни Дарлингтона. Единственная цель транзистора Дарлингтона - обеспечить высокий коэффициент усиления по току при низком базовом токе.Вы можете найти эти транзисторы в приборах, которым требуется высокий коэффициент усиления по току на низкой частоте, таких как регуляторы мощности, драйверы дисплея, контроллеры двигателей, световые и сенсорные датчики, системы сигнализации и усилители звука.

    IGBT и MOSFET транзисторы

    Биполярные транзисторы с изолированным затвором (IGBT) часто используются в качестве усилителей и переключателей в различных приборах, включая электромобили, поезда, холодильники, кондиционеры и даже стереосистемы.С другой стороны, полевые транзисторы металл-оксид-полупроводник (MOSFET) обычно используются в интегральных схемах для управления уровнями мощности устройства или для хранения данных.


    Компонент 5: Индуктор

    Катушка индуктивности, также известная как реактор, представляет собой пассивный компонент цепи с двумя выводами. Это устройство накапливает энергию в своем магнитном поле, возвращая ее в цепь при необходимости. Было обнаружено, что когда две катушки индуктивности размещаются рядом, не касаясь друг друга, магнитное поле, создаваемое первой катушкой индуктивности, воздействует на вторую катушку.Это был решающий прорыв, который привел к изобретению первых трансформаторов.

    Рисунок 7: Катушки индуктивности [Источник изображения]
    A. Состав

    Это, вероятно, самый простой компонент, состоящий только из катушки медной проволоки. Индуктивность прямо пропорциональна количеству витков в катушке. Однако иногда катушка наматывается на ферромагнитный материал, такой как железо, слоистое железо и порошковое железо, для увеличения индуктивности. Форма этого сердечника также может увеличить индуктивность.Тороидальные (в форме пончика) сердечники обеспечивают лучшую индуктивность по сравнению с соленоидными (стержневыми) сердечниками при том же количестве витков. К сожалению, индукторы в интегральной схеме сложно объединить, поэтому их обычно заменяют резисторами.

    B. Как это работает?

    Когда ток проходит по проводу, он создает магнитное поле. Однако уникальная форма индуктора приводит к созданию гораздо более сильного магнитного поля. Это мощное магнитное поле, в свою очередь, сопротивляется переменному току, но пропускает через него постоянный ток. Это магнитное поле также сохраняет энергию.

    Возьмем простую схему, состоящую из батареи, переключателя и лампочки. Лампа загорится ярко, как только вы включите выключатель. Добавьте в эту цепь индуктивность. Как только вы включаете выключатель, лампочка переключается с яркой на тусклую. С другой стороны, когда переключатель выключен, он становится очень ярким, всего на долю секунды до полного выключения.

    Когда вы включаете выключатель, индуктор начинает использовать электричество для создания магнитного поля, временно блокируя прохождение тока.Но только постоянный ток проходит через индуктор, как только магнитное поле заполнено. Вот почему лампочка переключается с яркой на тусклую. Все это время индуктор хранит некоторую электрическую энергию в виде магнитного поля. Таким образом, когда вы выключаете выключатель, магнитное поле поддерживает постоянный ток в катушке. Таким образом, лампочка некоторое время горит ярко перед тем, как погаснуть.

    C. Функция и значение

    Хотя индукторы полезны, их трудно включить в электронные схемы из-за их размера.Поскольку они более громоздкие по сравнению с другими компонентами, они увеличивают вес и занимают много места. Следовательно, их обычно заменяют резисторами в интегральных схемах (ИС). Тем не менее, индукторы имеют широкий спектр промышленного применения.

    Фильтры в настроенных схемах

    Одно из наиболее распространенных применений индукторов - выбор желаемой частоты в настроенных схемах. Они широко используются с конденсаторами и резисторами, подключенными параллельно или последовательно, для создания фильтров.Импеданс катушки индуктивности увеличивается с увеличением частоты сигнала. Таким образом, автономная катушка индуктивности может действовать только как фильтр нижних частот. Однако, когда вы комбинируете его с конденсатором, вы можете создать режекторный фильтр, потому что сопротивление конденсатора уменьшается с увеличением частоты сигнала. Таким образом, вы можете использовать различные комбинации конденсаторов, катушек индуктивности и резисторов для создания различных типов фильтров. Они встречаются в большинстве электронных устройств, включая телевизоры, настольные компьютеры и радио.

    Дроссели как дроссели

    Если через дроссель протекает переменный ток, он создает противоположный ток. Таким образом, он может преобразовывать источник переменного тока в постоянный. Другими словами, он подавляет питание переменного тока, но позволяет постоянному току проходить через него, отсюда и название «дроссель». Обычно они используются в цепях питания, которым необходимо преобразовать питание переменного тока в питание постоянного тока.

    Ферритовые бусины

    Ферритовый шарик или ферритовый дроссель используется для подавления высокочастотного шума в электронных схемах.Некоторые из распространенных применений ферритовых шариков включают компьютерные кабели, телевизионные кабели и кабели для зарядки мобильных устройств. Эти кабели иногда могут действовать как антенны, взаимодействуя с аудио- и видеовыходами вашего телевизора и компьютера. Таким образом, индукторы используются в ферритовых шариках, чтобы уменьшить такие радиопомехи.

    Индукторы в датчиках приближения

    Большинство датчиков приближения работают по принципу индуктивности. Индуктивный датчик приближения состоит из четырех частей, включая индуктор или катушку, генератор, схему обнаружения и выходную схему.Генератор генерирует флуктуирующее магнитное поле. Каждый раз, когда объект приближается к этому магнитному полю, начинают накапливаться вихревые токи, уменьшая магнитное поле датчика.

    Схема обнаружения определяет силу датчика, в то время как выходная схема вызывает соответствующий ответ. Индуктивные датчики приближения, также называемые бесконтактными датчиками, ценятся за их надежность. Они используются на светофорах для определения плотности движения, а также в качестве датчиков парковки легковых и грузовых автомобилей.

    Асинхронные двигатели

    Асинхронный двигатель, вероятно, является наиболее распространенным примером применения индукторов. Обычно в асинхронном двигателе индукторы устанавливаются в фиксированном положении. Другими словами, им не разрешается выравниваться с близлежащим магнитным полем. Источник питания переменного тока используется для создания вращающегося магнитного поля, которое затем вращает вал. Потребляемая мощность регулирует скорость вращения. Следовательно, асинхронные двигатели часто используются в приложениях с фиксированной скоростью.Асинхронные двигатели очень надежны и прочны, потому что между двигателем и ротором нет прямого контакта.

    Трансформаторы

    Как упоминалось ранее, открытие индукторов привело к изобретению трансформаторов, одного из основных компонентов систем передачи энергии. Вы можете создать трансформатор, объединив индукторы общего магнитного поля. Обычно они используются для повышения или понижения напряжения в линиях электропередачи до желаемого уровня.

    Накопитель энергии

    Как и конденсатор, индуктор может накапливать энергию. Однако, в отличие от конденсатора, он может хранить энергию в течение ограниченного времени. Поскольку энергия хранится в магнитном поле, она разрушается, как только отключается источник питания. Тем не менее, индукторы функционируют как надежные устройства хранения энергии в импульсных источниках питания, таких как настольные компьютеры.


    Компонент 6: реле

    Реле - это электромагнитный переключатель, который может размыкать и замыкать цепи электромеханическим или электронным способом.Для работы реле необходим относительно небольшой ток. Обычно они используются для регулирования малых токов в цепи управления. Однако вы также можете использовать реле для управления большими электрическими токами. Реле - это электрический эквивалент рычага. Вы можете включить его небольшим током, чтобы включить (или усилить) другую цепь, использующую большой ток. Реле могут быть либо электромеханическими, либо твердотельными.

    Рисунок 8: Реле [Источник изображения]
    A. Состав

    Электромеханическое реле (ЭМИ) состоит из рамы, катушки, якоря, пружины и контактов.Рама поддерживает различные части реле. Якорь - это подвижная часть релейного переключателя. Катушка (в основном из медной проволоки), намотанная на металлический стержень, создает магнитное поле, которое перемещает якорь. Контакты - это токопроводящие части, которые размыкают и замыкают цепь.

    Твердотельное реле (SSR) состоит из входной цепи, цепи управления и выходной цепи. Входная цепь эквивалентна катушке электромеханического реле. Схема управления действует как связующее устройство между входными и выходными цепями, тогда как выходная цепь выполняет ту же функцию, что и контакты в ЭМИ.Твердотельные реле становятся все более популярными, поскольку они дешевле, быстрее и надежнее по сравнению с электромеханическими реле.

    B. Как это работает?

    Используете ли вы электромеханическое реле или твердотельное реле, это нормально замкнутое (NC) или нормально разомкнутое (NO) реле. В случае реле NC, контакты остаются замкнутыми при отсутствии питания. Однако в нормально разомкнутом реле контакты остаются разомкнутыми при отсутствии питания.Короче говоря, всякий раз, когда ток проходит через реле, контакты либо размыкаются, либо закрываются.

    В ЭМИ источник питания возбуждает катушку реле, создавая магнитное поле. Магнитная катушка притягивает металлическую пластину, установленную на якоре. Когда ток прекращается, якорь возвращается в исходное положение под действием пружины. EMR также может иметь один или несколько контактов в одном пакете. Если в цепи используется только один контакт, она называется цепью одиночного прерывания (SB). С другой стороны, цепь двойного размыкания (DB) имеет буксирные контакты.Обычно реле с одинарным размыканием используются для управления маломощными устройствами, такими как индикаторные лампы, а двойные размыкающие контакты используются для управления мощными устройствами, такими как соленоиды.

    Когда дело доходит до работы SSR, вам необходимо подать напряжение выше указанного напряжения срабатывания реле, чтобы активировать входную цепь. Вы должны подать напряжение ниже установленного минимального напряжения падения реле, чтобы деактивировать входную цепь. Схема управления передает сигнал из входной цепи в выходную.Выходная цепь включает нагрузку или выполняет желаемое действие.

    C. Функция и значение

    Поскольку они могут управлять сильноточной цепью с помощью слаботочного сигнала, в большинстве процессов управления используются реле в качестве первичных устройств защиты и переключения. Они также могут обнаруживать неисправности и нарушения в системах распределения электроэнергии. Типичные приложения включают телекоммуникации, автомобили, системы управления движением, бытовую технику и компьютеры.

    Реле защиты

    Защитные реле используются для отключения или отключения цепи при обнаружении каких-либо нарушений. Иногда они также могут подавать сигнал тревоги при обнаружении неисправности. Типы реле защиты зависят от их функции. Например, реле максимального тока предназначено для определения тока, превышающего заданное значение. При обнаружении такого тока реле срабатывает, отключая автоматический выключатель, чтобы защитить оборудование от возможного повреждения.

    Дистанционное реле или реле импеданса, с другой стороны, может обнаруживать отклонения в соотношении тока и напряжения, а не контролировать их величину независимо. Он срабатывает, когда отношение V / I падает ниже заданного значения. Обычно защитные реле используются для защиты оборудования, такого как двигатели, генераторы, трансформаторы и т. Д.

    Реле автоматического повторного включения

    Реле автоматического повторного включения предназначено для многократного повторного включения автоматического выключателя, который уже сработал с помощью реле защиты.Например, при внезапном падении напряжения в электрической цепи вашего дома может наблюдаться несколько кратковременных отключений электроэнергии. Эти сбои происходят из-за того, что реле повторного включения пытается автоматически включить защитное реле. В случае успеха питание будет восстановлено. В противном случае произойдет полное отключение электроэнергии.

    Тепловые реле

    Тепловое воздействие электрической энергии - это принцип работы теплового реле. Короче говоря, он может обнаруживать повышение температуры окружающей среды и соответственно включать или выключать цепь.Он состоит из биметаллической ленты, которая нагревается при прохождении через нее сверхтока. Нагретая полоса изгибается и замыкает замыкающий контакт, отключая автоматический выключатель. Чаще всего тепловое реле применяется для защиты электродвигателя от перегрузки.


    Компонент 7. Кристалл кварца

    Кристаллы кварца находят несколько применений в электронной промышленности. Однако в основном они используются в качестве резонаторов в электронных схемах. Кварц - это встречающаяся в природе форма кремния. Однако теперь его производят синтетически, чтобы удовлетворить растущий спрос. Проявляет пьезоэлектрический эффект. Если вы приложите физическое давление к одной стороне, возникающие в результате вибрации создадут переменное напряжение на кристалле. Кварцевые резонаторы доступны во многих размерах в зависимости от требуемых применений.

    Рисунок 9: Кристалл кварца [Источник изображения]
    A. Состав

    Как упоминалось ранее, кристаллы кварца либо производятся синтетическим путем, либо встречаются в природе.Их часто используют для создания кварцевых генераторов для создания электрического сигнала с точной частотой. Обычно форма кристаллов кварца гексагональная с пирамидами на концах. Однако для практических целей их разрезают на прямоугольные плиты. К наиболее распространенным типам форматов резки относятся X, Y и AT. Эта плита помещается между двумя металлическими пластинами, называемыми удерживающими пластинами. Внешняя форма кристалла кварца или кварцевого генератора может быть цилиндрической, прямоугольной или квадратной.

    Б.Как это работает?

    Если вы приложите к кристаллу переменное напряжение, он вызовет механические колебания. Огранка и размер кристалла кварца определяют резонансную частоту этих колебаний или колебаний. Таким образом, он генерирует постоянный сигнал. Кварцевые генераторы дешевы и просты в изготовлении синтетическим способом. Они доступны в диапазоне от нескольких кГц до нескольких МГц. Поскольку кварцевые генераторы имеют более высокую добротность или добротность, они очень стабильны во времени и температуре.

    C. Функция и значение

    Исключительно высокая добротность позволяет использовать кристаллы кварца и резонансный элемент в генераторах, а также в фильтрах в электронных схемах. Вы можете найти этот высоконадежный компонент в радиочастотных приложениях, в качестве тактовых схем генератора в платах микропроцессоров, а также в качестве элемента синхронизации в цифровых часах.

    Кварцевые часы

    Проблема традиционных часов с винтовой пружиной состоит в том, что вам нужно периодически заводить катушку. С другой стороны, часы с маятником зависят от силы тяжести. Таким образом, они по-разному показывают время на разных уровнях и высотах моря из-за изменений силы тяжести. Однако на характеристики кварцевых часов не влияет ни один из этих факторов. Кварцевые часы питаются от батареек. Обычно крохотный кристалл кварца регулирует шестеренки, управляющие секундной, минутной и часовой стрелками. Поскольку кварцевые часы потребляют очень мало энергии, батарея часто может работать дольше.

    Фильтры

    Вы также можете использовать кристаллы кварца в электронных схемах в качестве фильтров.Они часто используются для фильтрации нежелательных сигналов в радиоприемниках и микроконтроллерах. Большинство основных фильтров состоят из одного кристалла кварца. Однако усовершенствованные фильтры могут содержать более одного кристалла, чтобы соответствовать требованиям к характеристикам. Эти кварцевые фильтры намного превосходят фильтры, изготовленные с использованием ЖК-компонентов.


    Заключение

    От общения с близкими, живущими на разных континентах, до приготовления горячей чашки кофе - электронные устройства затрагивают практически все аспекты нашей жизни.Однако что заставляет эти электронные устройства выполнять, казалось бы, трудоемкие задачи всего за несколько минут? Крошечные электронные схемы - основа всего электронного оборудования. Чтение о различных компонентах электронной схемы поможет вам понять их функции и значение. Поделитесь своими предложениями и мнениями по этому поводу в разделе комментариев ниже.

    // Эта статья изначально была опубликована на ICRFQ.

    Введение в New Relic One SDK

    Чтобы помочь вам создавать приложения New Relic One, мы предоставляем вам New Relic One SDK.Здесь мы познакомим вас с типами вызовов API и компонентов в SDK. SDK предоставляет все необходимое для создания ваших Nerdlets, создания визуализаций и получения New Relic или сторонних данных.

    Компоненты SDK

    Компоненты SDK находятся в пакете модуля узла с именем nr1 , который вы получаете при установке интерфейса командной строки NR1. Компоненты nr1 можно разделить на несколько категорий:

    • компоненты пользовательского интерфейса
    • компоненты диаграммы
    • компоненты запросов и хранения
    • API платформы

    компоненты пользовательского интерфейса

    компоненты пользовательского интерфейса категория SDK содержит React UI компоненты, в том числе:

    • Текстовые компоненты : Эти компоненты предоставляют основные элементы шрифта и заголовка.К ним относятся HeadingText и BlockText .

    • Компоненты макета : Эти компоненты позволяют управлять макетом и помогают создавать сложные макеты без использования CSS. Компоненты макета включают:

      • Сетка и GridItem : для организации более сложного и крупномасштабного содержимого страницы в строках и столбцах

      • Стек и StackItem : для организации более простого содержимого страницы меньшего размера (в столбце или строке)

      • Вкладки и TabsItem : сгруппируйте различные связанные части контента в отдельные скрываемые разделы

      • Список и ListItem : для обеспечения базового каркаса виртуализированных списков

      • Карта , CardHeader и CardBody : используется для группировки схожих концепций и задач вместе

    • Компоненты формы : Эти компоненты обеспечивают основные строительные блоки для взаимодействия с пользовательским интерфейсом. К ним относятся Button , TextField , Dropdown и DropdownItem , Checkbox , RadioGroup , Radio и Checkbox .

    • Компоненты обратной связи : Эти компоненты используются для обратной связи с пользователями о предпринятых ими действиях. К ним относятся: Spinner и Toast .

    • Наложенные компоненты : Эти компоненты используются для отображения контекстной информации и параметров в форме дополнительного дочернего представления, которое появляется над другим содержимым на экране при запуске действия или события.Они могут либо требовать взаимодействия с пользователем (как модальные окна), либо дополнять их (как всплывающая подсказка). К ним относятся: Модальный и Подсказка .

    Компоненты с суффиксом Item могут работать только как прямые дочерние элементы этого имя без суффикса. Например: GridItem должен быть найден только как дочерний элемент Grid .

    Компоненты диаграммы

    Категория Диаграммы SDK содержит компоненты, представляющие различные типы диаграмм.Группа ChartGroup Компонент помогает группе связанных диаграмм обмениваться данными и выравниваться.

    Некоторые компоненты диаграммы могут выполнять запросы NRQL самостоятельно; некоторые принимают индивидуальный набор данных.

    Компоненты запроса и хранения

    Категория Компоненты запроса Категория содержит компоненты для извлечения и хранения данных New Relic.

    Основной способ получения данных - NerdGraph, конечная точка GraphQL. Это можно запросить с помощью NerdGraphQuery .Чтобы упростить использование запросов NerdGraph, мы предоставляем некоторые компоненты с предопределенными запросами. Подробнее об использовании NerdGraph см. Запросы и мутации.

    Мы также предоставляем хранилище для хранения небольших наборов данных, таких как данные о параметрах конфигурации или пользовательские данные. Подробнее об этом см. NerdStorage.

    API платформы

    Компоненты Platform API SDK позволяют вашему приложению взаимодействовать с различными частями платформы New Relic One, считывая и записывая состояние из URL-адреса и в него, устанавливая конфигурацию и т. Д.Их можно разделить на следующие категории:

    • PlatformStateContext : обеспечивает доступ для чтения к переменным состояния URL платформы. Пример: timeRange в сборщике времени.
    • навигация : объект, позволяющий программно управлять навигацией в New Relic One. Пример: открытие нового Nerdlet.
    • NerdletStateContext : обеспечивает доступ для чтения к переменным состояния URL-адреса Nerdlet. Пример: объектный идентификатор entityGuid в обозревателе объектов.
    • nerdlet : объект, который предоставляет доступ на запись к состоянию URL-адреса Nerdlet.

    компонентов - Как лучше всего хранить и классифицировать резисторы / конденсаторы / ИС / т.

    Д.?

    Лично я использую то же самое, что и с детства; маленький «шкафчик» с пластиковыми ящиками. Вы можете увидеть их в любом строительном магазине для удерживания гвоздей, винтов, гаек и болтов. Дешево и работает довольно хорошо, хотя, если шкафчик подсказывает, вам придется немного поработать.

    Я систематизирую их численно; Начиная с самых маленьких конденсаторов (1-50 пФ, 51-500 пФ, 501-999 пФ и т. Д.) В любом «скачке», который работает. например Я, кажется, использую только крышки 4.7pf, 22pf, 47pf и 100pf в этом диапазоне, поэтому все они помещаются в один контейнер. У меня есть крышки 0402, 0805, 1206 и сквозные отверстия в одном ящике, если только части TH не большие. Вытащить ящик и найти нужную упаковку на самом деле не так уж и сложно.

    Для «обычных» значений (0,01 мкФ, 0,1 мкФ, 10 мкФ и т. Д.) Каждый из них получает отдельный ящик, обычно с различными сквозными отверстиями в своем собственном ящике.Я нахожу, что покупаю 500 крышек одного типа, и только размер SMT занимает большую часть ящика.

    Я делаю то же самое с резисторами и индукторами.

    Для полупроводниковых приборов у меня все малосигнальные диоды в одном ящике, все стабилитроны в другом, все выпрямители в другом (опять же, с TH в отдельном ящике, потому что они большие) ... У меня есть ящик каждый для красного, зеленого, желтого и синего светодиода, и мои транзиторы NPN и PNP также имеют отдельные ящики.

    Припой и проволока «ангельский волос» (на самом деле я использую «голый» (шинный) провод 30AWG и нейлоновые трубки 26 или 28AWG) идут на стержни с резьбой, которые находятся в держателе, сделанном из углового железа.Это позволяет катушкам вращаться и удерживать их в стороне.

    Я думаю, что в конечном итоге все устройства со сквозными отверстиями будут помещены в отдельный шкаф с ящиками. Микросхемы, которые я обычно храню в коробке, хотя более мелкие и более распространенные устройства также будут в ящиках.

    Обычно я сохраняю компоненты SMT IN пластиковые втулки DigiKey или Mouser (те, на которых есть ярлыки DigiKey). Помогает мне с двумя проблемами: потеря мелких деталей и повторный заказ. Кроме того, если из ящика пролилась жидкость, его легко очистить, и невозможно ошибочно запилить деталь не в тот ящик.(Я также вынимаю по одному ящику, когда собираю доски, что помогает избежать путаницы.)

    Радиоуправляемая радиостанция

    - DDL Wiki

    Из DDL Wiki

    Рисунок 1. Аварийная радиостанция Dynamo Dynamo и кривошипно-рычажная система Kikkerland, зеленый

    Краткое содержание

    Показанная выше ручная рукоятка солнечного радио была проанализирована с целью определения ее компонентов, функциональности, методов сборки, а также сильных и слабых сторон конструкции. Для этого мы проанализировали продукт, чтобы лучше понять его компоненты и их механические (или немеханические) функции в системе.Некоторые из основных частей аварийного радио включают генератор, коробку передач, ручную рукоятку, солнечную панель и ряд электронных схем. Эти части в основном используются для передачи энергии в звук и в различные функции, которые доступны с радио. Некоторые из этих функций - это диск включения / выключения / громкости, диск тюнера и антенна.

    После разбора продукта мы выполнили три различных анализа устройства: анализ видов и последствий отказов (FMEA), дизайн для производства и сборки (DFMA) и дизайн с учетом окружающей среды (DFE).Цель FMEA заключалась в том, чтобы лучше понять возможные режимы отказа, которые могут возникнуть при взаимодействии пользователя с радиостанцией, и то, какое влияние эти отказы могут иметь на пользователя и его окружение. Из нашего анализа было ясно, что большинство возможных режимов отказа не окажут вредного воздействия на пользователя, но могут вывести систему из строя.

    DFMA дала нам лучшее представление о том, как каждая деталь была изготовлена ​​и собрана, какие материалы использовались и были ли производственные технологии эффективными при сборке каждой детали.Есть некоторые функции, которые производитель сделал для облегчения процесса сборки, но все же есть возможности для улучшений.

    Анализ DFE позволил понять влияние продукта на окружающую среду. Результаты аналогичного подхода EIO-LCA (экономические затраты Анализ жизненного цикла продукции) описал, как наличие ручного радиоуправления влияет на выбросы парниковых газов в различных секторах экономики. Поскольку это устройство является автономным (т. Е. Генерирует свою собственную энергию), производство и поставка электроэнергии во время производства вносят наибольший вклад в выбросы парниковых газов.Чтобы уменьшить количество загрязнения, вызванного производством, использованием и удалением, в соответствующем разделе ниже представлено несколько вариантов.

    Заинтересованные стороны и потребности в продуктах

    Есть четыре основных заинтересованных стороны, связанных с этим продуктом: потребители, дистрибьюторы / розничные торговцы, производители и перевозчики (отгрузка). У каждой из заинтересованных сторон разные потребности, перечисленные ниже.

    Потребители

    Kikkerland Solar Radio Crank предназначен для бытовых потребителей, которые обеспокоены своим углеродным следом или стихийными бедствиями (которые могут вызвать длительные отключения электроэнергии). Основываясь на наших исследованиях пользователей, потребители считают, что это некоторые области, в которых радио можно улучшить.

    • Цена на товар дешевле
    • Четкость и громкость радио
    • Размер
    • Прочность и надежность
    • КПД солнечного элемента и кривошипа (то есть количество оборотов в минутах радио времени)
    • Простота использования
    • Всепогодный
    • Простота настройки
    • Лучший прием сигнала
    • Быстрая доставка и эффективный транспорт

    Дистрибьюторы / розничные торговцы

    Розничным продавцам и дистрибьюторам могут пригодиться следующие характеристики радио.

    • Эффективная упаковка для дешевой и легкой транспортировки
    • Безопасная упаковка для защиты функций продукта
    • Привлекательная упаковка для демонстрации в магазине
    • Упаковка с минимальными отходами
    • Товар должен пользоваться спросом
    • Простота хранения (например, возможность штабелирования)
    • Высокий спрос

    Производители

    Kikkerland Solar Radio Crank должен отвечать требованиям заказчика, производиться с минимальными затратами и, следовательно, приносить компании большую прибыль. Ниже приведены некоторые аспекты, которые производители хотят видеть при производстве радио.

    • Без деталей
    • Общие материалы
    • Простая сборка для снижения затрат на рабочую силу
    • Автоматическая сборка
    • Стандартные детали
    • Снижение затрат на доставку
    • Более низкие производственные затраты
    • Высокий спрос

    Отгрузка / транспортировка

    Эти характеристики важны для удобства транспортировки.

    • Легкий
    • Удобство хранения (например,грамм. штабелируемость)
    • Прочность
    • Высокий спрос (например, большие партии)

    Использование

    Как это используется

    Для работы этого радио не требуется ни аккумулятор, ни шнур питания. Для питания это радио имеет небольшую солнечную панель на верхней стороне, а также ручную рукоятку сбоку, как показано на рисунках ниже.

    Рисунок 6. Как показано, красный свет загорается, когда аккумулятор заряжается.

    Солнечная панель позволяет пользователю оставлять радио под прямыми солнечными лучами и слушать свою любимую станцию, в то время как радио собирает солнечную энергию.Ручная рукоятка особенно полезна в помещении, в ночное время или в чрезвычайных ситуациях, когда нет прямого доступа к свету. Радиостанция содержит динамо-генератор, который может накапливать энергию, создаваемую ручным запуском и собираемую солнечной панелью в никель-металлгидридной батарее емкостью 300 мАч / 2,3. Вот шаги по эксплуатации динамо солнечного радио:

    1. Поверните руку или выставьте радиоприемник на солнце для выработки энергии
    • 1 мин запуска = 30 мин времени воспроизведения радио
    • 5 часов солнечного света = 30 минут воспроизведения радио
    1. Включение / выключение / регулятор громкости
    2. Изменение частоты переключением переключателя AM / FM / WB
    3. Поверните ручку настройки для переключения станций
    4. Вставные наушники для варианта наушников

    Доступные радиочастоты:

    • Fm Диапазон частот: 87-108 МГц
    • Am Диапазон частот: 530-1600 кГц
    • Диапазон радиочастот: 149-186 МГц

    Исследования пользователей

    Портативное радио с ручным заводом казалось очень простым в использовании. Однако было несколько областей дизайна, которые необходимо изменить. Например, сопротивление движению кривошипа кажется пропорциональным его скорости. Чем быстрее запускается запуск, тем больше вырабатывается мощности, но тем больше становится сопротивление. Необходимо найти баланс между сопротивлением в колесах и мощностью, генерируемой кривошипом и солнечной панелью.

    Во время исследования этого продукта в обзоре продукта было несколько общих тем.Они следующие:

    1. Для того, чтобы панели эффективно поглощали солнечный свет, необходим прямой солнечный свет
    2. Антенна магнитолы прямо вверх, не прогибается
    3. Если вы используете устройство на улице в солнечный день, вам никогда не придется проверять мощность, так как солнечная панель сама по себе обеспечит радио достаточным питанием
    4. В среднем, 1 минута запуска дает примерно 15-25 минут игрового времени. Или 100 оборотов рукоятки равняются примерно 10 минутам звука.
    5. Магнитола маленькая и легкая, умещается в ладони

    Из этих комментариев можно сделать вывод, что преобразование энергии из механической в ​​электрическую или из солнечной в электрическую достаточно эффективно. С помощью некоторых настроек можно будет интегрировать эту систему с другими бытовыми приборами для преобразования вращающейся механической энергии в электрическую. Дешевая и портативная система для возврата энергии, потерянной в результате механического процесса в нашей повседневной жизни, может предоставить интересные исследования и возможности для бизнеса. Для достижения этих целей в процессе проектирования необходимо дополнительное понимание и исследование продукта.

    Спецификация

    Это ручное радио состоит из 41 компонента.Помимо электроники, большинство компонентов изготавливаются из пластика путем литья под давлением или штамповки. На всех рисунках есть линейка, чтобы обеспечить ощущение масштаба. Пожалуйста, обратитесь к рисунку 6 под сборочной таблицей, чтобы увидеть все компоненты.

    Компоненты

    Номер детали Имя КОЛ-ВО Вес (г) Функция Материал Производственный процесс Изображение
    1 Задняя крышка 1 31. 2 Скрепление сборки. Где крепится шатун пластик Литье под давлением
    2 сетка экрана динамика 1 8,5 Защита динамика от физических помех Сталь Штамповка
    3 Передний корпус 1 25,5 Как держать динамик пластик Литье под давлением
    4 Пластина динамика 1 8.5 Корпус магнита для создания вибрации Сталь Штамповка
    5 Конус динамика 1 Менее грамма Вибрация для создания звука пластик / полимер Штамповка, Вакуумная формовка
    6 Солнечная панель в сборе 1 5,7 Преобразование солнечной энергии в электрическую Монокристаллическая силиконовая пластина, пластик, свинец, резина, медь Пайка, литография, маскирование, наплавка, травление
    7 Индикатор тюнера радиостанции 1 Менее грамма Индикация частоты радио пластик Литье под давлением, Печать этикеток
    8 Магнит генератора 1 2. 8 Создание магнитного поля для выработки электроэнергии Металлические сплавы Прессование, нагрев, отжиг, чистовая обработка, намагничивание
    9 Пластина генератора 1 14,2 Удерживающие шестерни и генератор на месте Сталь Штамповка
    10 Шестерня 4 1 Менее грамма Подключение генератора к другим редукторам Сталь Зуборезка
    11 Вал шестерни 1 Менее грамма Подключение генератора к передаче 4, Монтаж шестерни 4 Сталь Холодная прокатка
    12 Шестерня 1 1 Менее грамма Перевод кривошипа Нейлон (самосмазывающийся) Литье под давлением
    13 Генератор 1 11. 3 Производство электроэнергии из ротации медь, сталь Штамповка, наслоение, навивка
    14 Шестерня 2 1 Менее грамма Перевод кривошипа Нейлон (самосмазывающийся) Литье под давлением
    15 Корпус генератора 1 5,7 Удерживание магнита на месте Сталь Штамповка
    16 Шестерня 3 1 Менее грамма Перевод кривошипа Нейлон (самосмазывающийся) Литье под давлением
    17 Аккумулятор 1 14.2 Накопление энергии для работы радио Пластик, медь, резина, никель-металлогидрид Передовая технология производства
    18 Объем и цепь питания в сборе 1 8,5 Регулировка громкости и включение радио Пластик, свинец, медь, резина, полупроводящие материалы, полимер / воск Пайка, литография, маскирование, наплавка, травление
    19 Внешний винт 4 Менее грамма Держите два ящика вместе нержавеющая сталь Холодная высадка, резьбонакатка
    20 Винт динамика 3 Менее грамма Крепление динамика к переднему корпусу нержавеющая сталь Холодная высадка, резьбонакатка
    21 Соленоид антенны 1 Менее грамма Создание магнитного поля, необходимого для радиосигнала Медь Намотка, закалка
    22 Панель солнечных батарей 2 Менее грамма Стабилизируйте солнечную панель Пена / бумага / полимер Полимеризационное формование
    23 Штифт шатунный 1 Менее грамма Соединительный коленчатый вал и втулка Сталь Холодная прокатка
    24 Индикатор включения / выключения / громкости 1 Менее грамма Регулировка громкости динамика пластик Литье под давлением, Печать этикеток
    25 Антенна 1 8. 5 Улучшение приема сигнала Нержавеющая сталь, алюминий, латунь Холодное волочение, штамповка
    26 Разъем для наушников в сборе 1 Менее грамма Подключение наушников к динамику Медь, пластик, резина, сталь, свинец Пайка, литография, маскирование, наплавка, травление
    27 Рукоятка кривошипа 1 2.8 Упрощение поворота рукоятки пластик Литье под давлением
    28 Коленчатый вал 1 2,8 Увеличение плеча рычага пластик Литье под давлением
    29 Диск крепления кривошипа 1 2,8 Соединение коленчатого вала с шестерней пластик Литье под давлением
    30 Хомут кривошипа 1 Менее грамма Стабилизация вращательного движения кривошипа Сталь Штамповка
    31 Настройка микропроцессора в сборе 1 22. 7 Настройка радиочастоты (FM / AM / WB) Пластик, свинец, медь, резина, полупроводящие материалы, полимер / воск Пайка, литография, маскирование, наплавка, травление
    32 Винты генератора 4 (3 разных вида) Менее грамма Крепление генератора к корпусу и зубчатой ​​передаче нержавеющая сталь Холодная высадка, резьбонакатка
    33 Винты для наушников 2 Менее грамма Держатель для наушников нержавеющая сталь Холодная высадка, резьбонакатка
    34 Винт антенны 1 Менее грамма Крепление антенны к корпусу нержавеющая сталь Холодная высадка, резьбонакатка
    35 Втулка кривошипа 1 Менее грамма Соединение шейки кривошипа и шестерни пластик Литье под давлением
    36 Зажимы для шестерни 2 Менее грамма Удерживая шестерни вместе Сталь Штамповка
    37 Ручка переключателя диапазона частот 1 Менее грамма Индикация диапазона частот радио (FM / AM / WB) пластик Литье под давлением
    38 Кабель 1 Менее грамма Подключение электрических компонентов медь, резина Вытягивание через резиновый штамп
    39 Кольцо уплотнительное 2 Менее грамма Установка магнита на верхнюю часть генератора пластик Штамповка
    40 Магнит динамика 1 2. 8 Управление вибрацией динамика для создания звука Металлические сплавы Прессование, нагрев, отжиг, чистовая обработка, намагничивание
    41 Катушка динамика 1 8,5 Вибрация экрана динамика Медь прокатка

    Схема сборки

    Детали не могут быть собраны обратно после их разборки из-за проводных соединений, которые необходимо разъединить для разделения интегральных схем.Однако процедуру сборки можно описать следующим образом:

    1. Соберите коробку передач с генератором, прикрепив ее к части 9. (Коробка передач состоит из частей 10, 12, 14, 15, 16, 36, а Генератор состоит из частей 8, 11, 13, 15, 39).
    2. Соберите динамик, поместив магнит (деталь 40) на пластину динамика (деталь 4), а затем прикрепите катушку динамика (деталь 41) к конусу динамика (деталь 5). Соедините две сборки вместе.
    3. Соедините интегральные схемы вместе с помощью кабелей с соответствующим индикатором (часть 6, 7, 17, 18, 24, 26, 31, 37, 38).
    4. Подключите антенну и соленоид к интегральной схеме (детали 21, 25, 31, 34, 38).
    5. Соберите ручную рукоятку (детали 23, 27, 28, 29, 30, 35).
    6. Вставьте рукоятку в сборе в заднюю часть корпуса (деталь 1).
    7. Подсоедините генератор и редуктор в сборе к задней части корпуса (с помощью детали 32).
    8. Подсоедините динамик в сборе к переднему корпусу (деталь 3 с помощью детали 20).
    9. Присоедините интегральные схемы к переднему корпусу и закрепите разъем для наушников с помощью детали 33, прикрепите солнечную панель с помощью прокладок (деталь 22).
    10. Присоедините переднюю часть корпуса к задней части с помощью детали 19.
    11. Наконец, вставьте сетку экрана динамика (деталь 2) в переднюю часть корпуса.
    Рисунок 6. Схема сборки ручного радиоприемника в увеличенном виде.

    Механическая функция

    Рисунок 7. Вид спереди (вверху) и сбоку (внизу). Шестерня 1 получает входной сигнал от ручного кривошипа, а шестерня 4 отправляет выходной сигнал на генератор. Рисунок 8. Наружная оболочка генератора покрыта магнитом. Медные катушки остаются неподвижными, пока оболочка вращается, меняя магнитное поле и индуцируя ток.

    Механический аспект состоит из системы генератор-кривошип. Базовая структура выглядит следующим образом (см. Рисунок 6 для справки):

    Ручной кривошип содержит ручку, жестко прикрепленную к валу, который затем устанавливается на шестерню 1. Назначение рукоятки состоит в том, чтобы облегчить пользователю «провернуть» и, таким образом, ввести крутящий момент в систему передач. усилено. Система зубчатых колес состоит из 4-х шестерен, при этом шестерня 1 является шестерней входного крутящего момента, шестерня 4 является шестерней выходного крутящего момента, а шестерни 2 и 4 являются шестернями увеличения угловой скорости.Причем шестерня 4 соединена с валом, который вращает корпус генератора. Идея системы передач состоит в том, что с одним полным «кривошипом» рукоятки шестерни увеличивают этот один оборот до 10 или 20 полных оборотов шестерни 4. Это значительно увеличивает эффективность вращения корпуса генератора для выработки электроэнергии. Согласно закону индукции Фарадея, вращение оболочки генератора генерирует магнитное поле, которое затем генерирует ток, который может храниться и использоваться ручным заводным радиоприемником.

    Чем быстрее вращение, тем больше генерируется ток; следовательно, зубчатая передача разработана таким образом, чтобы пользователь мог вводить более высокую мощность и более низкую скорость, которые необходимо преобразовать в генератор с меньшей мощностью, но с более высокой скоростью. Следовательно, когда пользователь желает воспроизвести соотношение, он должен вручную повернуть кривошип, чтобы создать магнитное поле, которое, в свою очередь, будет генерировать электрический ток, который питает ручную рукоятку радио.

    Дизайн для производства и сборки (DFMA)

    Основная цель анализа «Дизайн для производства и сборки» (DFMA) - предложить различные улучшения, направленные на упрощение процесса производства и сборки. Некоторые важные соображения могут включать количество деталей, выбор материала, объем производства, допуски и т. Д.

    Это ручное радио состоит из 41 детали и узла, как показано в разделе выше. Большинство неметаллических деталей изготавливаются из пластика или резины путем литья под давлением или штамповки. Это довольно эффективные методы изготовления неметаллических компонентов для массового производства. Металлические компоненты, с другой стороны, сделаны из различных материалов, включая сталь, алюминий, металлические сплавы и многие другие.В зависимости от использования и формы металлических компонентов производственные процессы варьируются от холодной прокатки, штамповки, литографии и т. Д.

    Были предприняты некоторые попытки упростить конструкцию для облегчения изготовления и сборки. Эти методы включают:

    • Изогнутые выступы на экране динамика упрощают сборку и позволяют прикреплять без дополнительных деталей.
    • Большинство шестерен изготовлено из самосмазывающегося нейлона, стандартного размера и материалов, разработанных для минимизации трения.
    • Большинство неметаллических компонентов изготавливаются методом литья под давлением. Изменяя форму, стандартное литье под давлением потенциально может производить все неметаллические компоненты.
    • Внешний корпус выполнен с одинаковыми размерами, что позволяет им иметь схожие функции и позволяет легко скреплять их друг с другом.
    • Многие ручки управления интегрированы. Например, кнопки включения / выключения и регулировки громкости объединены в один индикатор, что сокращает количество деталей и упрощает конструкцию.
    • Детали, не требующие строгих допусков, изготавливаются из пластика методом литья под давлением, что позволяет избежать тщательной проверки размеров в процессе производства.
    • Большинство неметаллических деталей изготавливаются методом литья под давлением без необходимости какого-либо вторичного производственного процесса.
    • Шестерни отлиты под давлением в один и тот же цвет для простоты координации, а внешний корпус отлит под давлением зеленого цвета для эстетической и экологической привлекательности (т. е. радиоприемник является экологически чистым, о чем свидетельствует его «экологичность»).
    • Резьбовые отверстия устраняют необходимость в гайках и шайбах, сводя к минимуму количество деталей и обеспечивая быструю сборку.
    • Большая часть электроники поставляется в виде подузлов, которые могут производиться серийно на других заводах, что позволяет производителю радио специализироваться на сборке радио вместе.
    • Хотя передняя и задняя части корпуса выглядят очень похоже, их очень легко отличить друг от друга.
    • Пластиковые розетки с разными размерами и выступами указывают, где какие электрические сборки крепить на корпусах.

    Некоторые улучшения могут быть сделаны в следующих областях:

    • Саморезов разных размеров очень много. Стандартные винты сделают процесс сборки проще и быстрее.
    • Различные печатные платы могут быть объединены в одну печатную плату, что минимизирует количество деталей и упрощает сборку.
    • Узел шестерни кажется сложным и трудно разбираемым из-за нехватки места и объема.
    • Металлическая шестерня запрессована.Эта процедура требует высокой точности и низкой терпимости.
    • Провода соединяют узлы цепи с обеих сторон корпуса, что затрудняет разборку в случае неисправности.
    • В некоторых случаях вместо винтов можно использовать защелкивающиеся соединения.

    Анализ видов и последствий отказов (FMEA)

    Анализ видов отказов и последствий (FMEA) Kikkerland Dynamo Solar and Crank Emergency Radio дает прекрасное представление о текущем применении динамо-генератора и солнечной панели в товарном продукте.Этот продукт оказался очень компактным, в нем успешно размещены многочисленные компоненты, обеспечивающие выполнение разнообразных функций. Однако эта радиостанция не лишена недостатков с различными идентифицируемыми режимами отказа, перечисленными в таблице ниже.

    В целом рейтинг возникновения отказов (O) в различных режимах довольно низок, достигая пика 5 для одного режима. Это означает, что следует ожидать, что этот продукт сохранит функциональность в течение длительного периода времени. К сожалению, серьезность отказов (S) имеет максимальный рейтинг 7 для четырех режимов и рейтинг 6 для четырех режимов.Кроме того, рейтинг обнаружения отказов (D) относительно низок, большинство рейтингов ниже 4, но у него есть один режим с рейтингом 9, а другой с 8. Тем не менее, проект в целом имеет хорошие показатели, о чем свидетельствует самый высокий рейтинг RPN, равный 105.

    Таким образом, продукт Kikkerland показал себя достаточно хорошо спроектированным с большим сроком службы. Многие виды отказов возникают из-за износа или экстремальных условий, таких как высокая влажность или жара. Наш продукт, который мы разрабатываем, должен имитировать дизайн радио, но мы будем стремиться к его улучшению.Некоторые области, которые мы намерены улучшить, включают: гидроизоляцию узлов электроники и микропроцессоров; увеличение вентиляции или отвода тепла от шестерен или двигателя; смена материала шестерен для предотвращения износа; защита шестерен и генератора от ударов; замените батареи, чтобы предотвратить утечку кислоты.

    Радиостанция Kikkerland - очень надежный продукт, который может работать в различных областях и условиях и может продолжать работать в течение длительного периода времени. Мы считаем, что, выполняя анализ методов и последствий отказов, мы можем увеличить срок службы и надежность нашего продукта до уровня, превышающего аналогичный показатель Kikkerland.

    Краткое изложение наиболее распространенных видов отказов можно найти ниже:

    Номер детали Товар Функция Режим отказа Последствия отказа S Причины выхода из строя O Элементы управления дизайном D РПН Рекомендуемые действия
    25 Антенна Антенна / прием сигнала Привязка, разрыв, изгиб Сигнал низкого качества, возможна неисправность 5 Падение радио, неправильное использование 3 Антенна разборная 1 15 Превратите антенну в радио или сделайте антенну гибкой
    27 Шатун Перевод ручной энергии на шестерни Разрушение, изгиб, отслоение Нет больше энергии от запуска. Может питать радио только солнечным светом 6 Изгиб, падение, вращение кривошипа слишком быстро 2 Шатуны короткие и толстые, поэтому их сложно сломать. 1 12 Напишите предупреждение на продукте, используйте более прочный материал
    18, 22, 26, 31 Электроника / микропроцессоры в сборе Получение электрического входа и определение соответствующего выхода для каждого сигнала Повреждение водой Неработающая система 7 Дождь, случайное повреждение водой 4 Вся электроника защищена внутри корпуса 4 112 Уплотните электронные компоненты, чтобы сделать их водонепроницаемыми, напишите «предупреждение о воде» на продукте.
    17, 18, 22, 26, 31 Электроника / микропроцессоры в сборе, батарея Получение электрического входа и определение соответствующего выхода для каждого сигнала, сохранение энергии Перегрев Производительность значительно снижена 6 Длительное использование, длительное пребывание на солнце и при высоких температурах 1 Вся электроника защищена внутри корпуса 5 30 Добавьте вентилятор, добавьте предупреждающий знак, добавьте датчик температуры, добавьте радиатор
    10, 12, 14, 16 Шестерни Преобразование входной механической энергии кривошипа в генератор Износ Отсутствие выработки энергии из-за проворачивания, значительные потери на трение, проскальзывание шестерен 6 Интенсивное использование, производственные дефекты 1 Шестерни изготовлены из нейлона, который представляет собой относительно прочный самосмазывающийся полимер. 4 24 Материалы переключения передач.Например, металлы менее подвержены износу.
    38 Кабели Передача электрического сигнала к / от различных компонентов Падение радиостанции, износ, длительное использование Неработающая система 7 Некачественное изготовление, перегрев, ударное повреждение 3 В каждом кабеле есть несколько проводов с низким сопротивлением 4 84 Используйте одну интегральную схему для всей электронной сборки
    24 Индикатор включения / выключения / громкости Позволяет пользователю управлять громкостью динамика и включать / выключать радио Нарушение Невозможно изменить громкость динамика 5 Ручка переворачивания, вынуждающая ручка двигаться в неправильном направлении 2 Ручка снабжена меткой, информирующей пользователей, в каком направлении она может или не может вращаться. 2 20 Добавьте резиновую пробку, чтобы ограничить движение ручки
    7 Индикатор тюнера радиостанции Разрешить пользователю управлять частотой радио Нарушение Невозможно переключить радиоканалы 5 Ручка переворачивания, вынуждающая ручка двигаться в неправильном направлении 2 Ручка снабжена меткой, информирующей пользователей, в каком направлении она может или не может вращаться. 2 20 Добавьте резиновую пробку, чтобы ограничить движение ручки
    1, 3 Передняя и задняя крышка Удерживание блока и динамика вместе, защита компонентов Разрушение, разрушение Эстетика, обнажение уязвимых компонентов 4 Отключение радио 5 Передняя и задняя часть корпуса скреплены несколькими винтами, что снижает вероятность поломки. 2 40 Добавьте амортизаторы, чтобы минимизировать удар
    4, 5, 40, 41 Пластина динамика, диффузор, магнит, катушка Преобразование электрического сигнала в звук Вибрационное напряжение Неисправность динамика и неработающая система 7 Воспроизведение радио на максимальной громкости, износ 5 Динамик предназначен для охвата всего диапазона слышимости человека 3 105 Добавьте предупреждение, чтобы поддерживать громкость на уровне 90% от максимума.Ограничьте громкость внутри до 90%
    8, 13, 15 Генератор, магнит, корпус Преобразование энергии вращения в электрическую за счет магнитной индукции Размагничивание Нет больше энергии, вырабатываемой генератором / шатуном 6 Высокая температура, короткое замыкание 2 Медные катушки и магнит состоят из нескольких частей, что позволяет ему продолжать работать, даже если одна из них не работает 8 96 Добавьте изоляцию вокруг генератора, добавьте солнечный экран / теплоотвод на сборку генератора
    17 Аккумулятор Накопление электроэнергии Утечка аккумуляторной кислоты Неработающая система из-за повреждения водой и отсутствия устройства накопления энергии 7 Аккумулятор разряжается, перегрев 1 Есть две батареи для хранения энергии, и они хранятся с дополнительной пластиковой оберткой вокруг них 9 63 Переход на твердотельный аккумулятор
    26 Разъем для наушников в сборе Штекер для наушников Обрыв, неисправность Вариант наушников недоступен 3 Попадание в разъем для наушников мелкими инструментами (например,грамм. отвертки) 1 Расположение разъема для наушников снижает вероятность его повреждения мелкими деталями 3 9 Добавьте съемную резиновую крышку к разъему для наушников
    19, 20, 32, 33, 34 Винты в ассортименте Скрепление компонентов вместе Изношена резьба, потеряны винты Периодическое ослабление и затягивание винтов 3 Мягкость, пластичность пластика, размер винта 3 Винты бывают стандартных размеров, что упрощает замену 2 18 Используйте спирали, укрепите материалы корпуса вокруг точек винтов

    Дизайн для окружающей среды (DFE) - EIO-LCA

    Производство ручных радиоприемников на солнечных батареях является самым большим фактором выбросов парниковых газов.Секторы экономики, которые вносят наибольший вклад в этот показатель, - это производство и поставка электроэнергии, металлургические заводы, производство полупроводников и связанных с ними устройств. Большинство этих выбросов косвенно влияют на выбросы парниковых газов. Возможные области редизайна обсуждаются в следующих разделах. Повышение налогов на выбросы парниковых газов на 30 долларов приведет к увеличению стоимости продукта за весь срок службы на 0,60 доллара, что составляет примерно 2% от стоимости продукта. Результат можно обобщить в таблице ниже:

    Категория Товар куплен Best Match Номер и название сектора экономики Уверенность, что сектор представляет товар Справочная единица Потребление единицы за срок службы продукта Стоимость за единицу Пожизненная стоимость В целом по экономике высвобождено тонн диоксида углерода на 1 млн долл. США произведенной в секторе продукции Предполагаемое содержание диоксида углерода в метрических тоннах на срок службы продукта Налог на диоксид углерода (30 долларов США за тонну)
    Производство Hand Crank Radio 334310: Производство аудио и видео оборудования Высокая Hand Crank Radio 1 30 долл. США 30 долл. США 549 0.01647 $ 0,4941
    Производство Солнечная панель 334413: Производство полупроводников и связанных с ними устройств Высокая Солнечная панель 1 $ 5 $ 5 603 0,003015 0,09045 $

    Производство

    Ручной радиоприемник на солнечных батареях состоит в основном из литых под давлением пластиковых компонентов, стандартных металлических винтов и готовых электронных схем.Устройство хоть и работает от сети, но не может быть полностью «зеленым». В производственный процесс можно внести несколько изменений, чтобы уменьшить воздействие этого продукта на окружающую среду. Во-первых, пластиковые компоненты (материал которых явно не указан производителем) можно заменить на пластик, пригодный для вторичного использования, или пластик на основе целлюлозы. Во-вторых, пластиковую упаковку можно заменить более экологически чистым материалом, например картоном. Наконец, объем пайки можно уменьшить за счет использования интегральных схем, а процесс пайки может включать бессвинцовый припой. Как и в случае с любым другим продуктом, уменьшение количества материалов является предпочтительным для снижения затрат и снижения воздействия на окружающую среду.

    Использовать

    Радиоприемник на солнечных батареях имеет очень ограниченную функцию: улавливать радиосигналы. Хотя он выполняет эту задачу с незначительным воздействием на окружающую среду, его функции могут быть расширены, чтобы уменьшить вредное воздействие других устройств на окружающую среду.Например, для расширения функциональности можно добавить будильник. Возможность ввода в формате mp3 может также расширить базу пользователей. Чтобы полностью заменить прикроватные часы, устройству может дополнительно потребоваться шнур питания (который можно снять для автономного использования). Гидроизоляция будет последней рекомендацией для увеличения функциональности. Это также увеличит ожидаемый срок службы продукта.

    Окончание срока службы

    Радиоприемник с ручным управлением на солнечной батарее не имеет никакого смысла, когда он перестает работать.В случае поломки он, скорее всего, будет утилизирован. Это вызывает сожаление из-за вредного воздействия, которое электроника и батареи могут оказывать на окружающую среду. Помимо сборки из биоразлагаемых или биодезопасных материалов, остается мало возможностей для продления срока службы этого устройства по истечении его первоначальной функции.

    Заключение DFE

    В заключение, два простейших метода уменьшения воздействия ручного радиоуправляемого солнечного радиоприемника на окружающую среду - это использование «экологически чистых» материалов и расширение функциональных возможностей продукта.

    Роли членов команды

    Оскар Чахин : FMEA, механический анализ, исследование пользователей
    Эван Гейтс : DFE, заинтересованные стороны, DFE-IOC
    Kartik Goyal : спецификация материалов и схема, использование, исследование пользователей, механические функции
    Хуан (Стив ) Цинь : DFMA, DFE-IOC, исследование пользователей
    Андре Сутанто : редактор Wikipage, список материалов, заинтересованные стороны

    Список литературы

    Институт зеленого дизайна Университета Карнеги-Меллона. (2008) Экономическая оценка жизненного цикла затрат-выпуска (EIO-LCA), Индустриальная эталонная модель США 1997 года. Дитер, Джордж Э. и Линда С. Шмидт. Инженерное проектирование . 4-е издание. Нью-Йорк, Нью-Йорк: Макгроу-Хилл, 2009. 707-715. Распечатать.

    Изображения взяты из: Рисунок 1: www.amazon.com/Kikkerland-Dynamo-Solar-Crank-Emergency/dp/B0017S4C26/ref=sr_1_2?ie=UTF8&qid=1346370017&sr=8-2&keywords=

    7 компонентов оценки рисков для поставщиков услуг Crypto Cold Storage

    Криптовалюты

    имеют две стороны, которые представляют два разных набора проблем хранения.Одним из аспектов этих цифровых активов является то, что они представляют собой невесомые строки двоичного кода, которые могут быть мгновенно перемещены по всему миру. Доступ к ним осуществляется через сеть серверов с надежным шифрованием на каждом этапе, что является основной тактикой хранения.

    Другое лицо физическое. Инвесторы в криптовалюту хорошо осознают тот факт, что «горячее» хранение цифровых активов (хранение в зашифрованном онлайн-файле) более рискованно, чем «холодное» хранение в автономном «кошельке», потому что методы онлайн-хранения оказались уязвимыми для взлома разные виды (фишинг, социальная инженерия и др. )). Риски, связанные с хранением в автономном холодильном хранилище, имеют много общего с физическими рисками, связанными с другими небольшими, но очень ценными предметами, но они также включают некоторые цифровые риски.

    Растущее число фирм, начиная от стартапов (таких как Bitgo) и заканчивая финансовыми гигантами (например, Fidelity), разработали или разрабатывают услуги холодного хранения - своего рода хранилище цифровых активов - для растущего числа инвесторов, которые хотят лучшего. защита своих криптоактивов. Поставщик хранилища холодного хранения должен оценить риски цифровых активов в автономном хранилище и разработать методы их снижения.Обратите внимание, что эти риски существуют в в значительной степени нерегулируемой системе, где не существует нормального контроля фиатной валюты.

    Вот семь поставщиков рисков, которые необходимо оценить и устранить:

    1. Подходит ли сейф или хранилище для уровня риска и стоимости актива?

    Физическая безопасность хранилища должна быть достаточно сильной, чтобы соответствовать стоимости актива. Поскольку в крошечном устройстве могут храниться буквально миллиарды долларов, физическая устойчивость к проникновению - нетривиальная задача.

    2. Адекватно ли контролируются цифровые угрозы с помощью электронных и физических средств?

    Цифровые активы уязвимы к магнитному или радиоизлучению, злонамеренно или случайно. Складские помещения должны быть ограждены, включая все пути доступа в помещения. Запрещается приближать устройства с памятью или магнитными полями к объекту.

    3. Правильно ли контролируется физический доступ к хранилищу?
