Содержание

Заказываем сборку плат в Китае

Здесь уже было достаточно много обзоров с описанием процедуры заказа плат в Китае, в том числе и пара моих.
Сейчас же пришло время переходить на следующий уровень, JLCPCB открыли сервис по монтажу деталей на платы изготовленные на своем производстве. Это дает новые возможности для энтузиастов, так как позволяет делать например миниатюрные платы ранее недоступные или очень трудоемкие в ручной сборке. Далее я постараюсь в картинках описать процесс заказа

Если вам еще не знаком сервис EasyEDA с его редактором схем и плат, то самое время начать его изучать. Я пропущу этот этап и перейду сразу к собственно самому процессу.
Рисуем схему, в данном случае это универсальный модуль Zigbee

при вы выборе компонентов для схемы обращаем внимание на доступность для сборки и статус. В случае с Basic монтаж входит в общую стоимость, Extend оплачивается дополнительно.

Проверяем схему и преобразуем ее в плату (она не будет сразу такой это уже результат ручной работы)

для сервиса требуется три файла, традиционные gerber файлы платы, BOM и файл с координатами деталей.


файлы BOM и PickAndPlace будут в формате .csv
В файле BOM нужно указать какие детали нужно паять, а какие нет.

Файл с координатами выглядит примерно так

получив нужные файлы переходим на сервис заказа плат

загружаем архив с gerber файлами

как обычно выбираем количество и остальные опции по желанию, чуть ниже видим новый пункт в меню

в котором для начала выбираем сторону платы на которой будем делать монтаж и подтверждаем

на обновившейся странице загружаем файлы BOM и PickAndPlace

появится список компонентов, каждый из которых нужно проверить и подтвердить отдельно.
Проверяем внимательно, так как в списке могут оказаться детали которые вы не планировали распаивать и отметили это в BOM.

с высокой долей вероятности части деталей не окажется в наличии и вам будет предложен выбор (стоит отдельных денег за монтаж)


определившись с деталями на следующем этапе увидим свою плату в «собранном» виде и с полной калькуляцией стоимости.


Осталось добавить в корзину и произвести оплату.

Немного советов:
1. Партия плат из примера была заказана примерно 1,5 месяца назад, когда данный сервис был доступен только для жителей Китая и доставлена с помощью курьерской службы, с соответствующей оплатой таможенных сборов (300р./кг). Если вы планируете заказывать большое количество, то возможно вам придется столкнуться с уплатой таможенных пошлин, имейте это ввиду.

2. При расчете пробуйте разное количество плат, это сильно влияет на стоимость как собственно деталей, так и на общую сумму. В пересчете на стоимость одной платы может быть существенно выгоднее заказать лишний десяток.

3. Сервис может указывать на неправильное позиционирование некоторых деталей (например угол поворота). В моем случае я перепроверил и подтвердил свой вариант, платы пришли с правильно распаянными деталями, т.е. это была ошибка аудита.

Плату из примера в частности и тему zigbee вообще можно обсудить в профильном чате в телеграм.

PCBWay - Заказ печатных плат в Китае

Здравствуйте!

На страницах своего сайта я рассказывал о том, что я помимо ремонта усилителей увлекаюсь еще и конструированием различных электронных устройств в качестве хобби. Я как и любой радиолюбитель на первых порах изготавливал печатные платы по технологии ЛУТ - лазерно-утюжный метод для тех кто не знает. Приходилось отверстия на печатной плате сверлить вручную, а здесь присутствуют определенные трудности. Ведь человек лучше станка один фиг не сделает.

Время меняется и цифровая техника присутствует уже в каждом доме, с тех пор конечно радиолюбительские устройства сильно изменились. Сейчас люди конструируют все больше и больше устройств на базе ардуино и различных микроконтроллеров. И я в их числе безусловно.

Кухонный таймер

В один прекрасный момент мне потребовалось сделать для мамы кухонный таймер. Китайский механический с Алиэкспресс очень быстро сломался, а покупать электронный рука не поднимается любой электронщик меня поймет. Поэтому, решил я его разработать полностью с нуля, схему и печатную плату я разрабатывал в известной программе Altium Designer, меня она полностью устраивает. Альтиум знаю достаточно давно, много приходилось рисовать схем по работе, но печатную плату разрабатывал впервые заодно и поучился как это делать. Поэтому, печатная плата на фото в этой статье это мой дебют, строго не судите 🙂

Не смотря на это, для интернета проект коммерческий. Схему, прошивку и файлы печатной платы я выкладывать пока не планирую. Слишком много труда вложено. К слову корпус еще не придумал из чего сделать.

Печатная плата у меня получилась двухсторонняя с дорожками менее 0,5мм и я решил не заморачиваться, а заказать печатную плату в Китае.

Заказ печатных плат в Китае

Выбор лично я делал среди двух наиболее известных фирм: первая это JLCPCB, вторая PCBWay. В связи со сложившейся ситуацией в мире с короновирусом в JLCPCB доставка в Казахстан стала только DHL, что мне не выгодно, ну судите сами грубо говоря за печатные платы я отдал бы 2-5$, а за доставку 50$. Для изготовления домашних поделок это очень много.

После того как первый вариант отпал из-за дорогой доставки, выбор пал на компанию PCBWay, здесь помимо DHL возможна доставка и китайской почтой - это именно то что нужно!

PCBWay - Китайский сервис изготовления печатных плат. Компания достаточно большая и помимо плат занимается изготовлением трафаретов для SMD-монтажа и самим монтажом. На все предлагаемые услуги есть удобные калькуляторы для предварительного расчета стоимости. На сайте есть регистрация с полноценным личным кабинетом с историей заказов и т.д. Сайт на разных языках, в том числе присутствует и русский. Компания имеет аккаунты в большинстве социальных сетей: Facebook, Twitter, Google+, Instagram и т.д.

Компания PCBWay всем новым клиентам дарит приветственный бонус на счет в виде 5$. Я заказывал 10 плат и потратил эти самые бонусные 5 баксов, то есть платы вышли мне на халяву и заплатил только за доставку, она мне обошлась примерно в 4 доллара. Время в пути до Алматинской области было примерно 1 месяц.

Посылка была упакована в картонную коробочку:

А внутри еще одна коробочка для прочности посылки видимо:

Немного замотано скотчем:

Сами платы упакованы в пленку, но снизу в пузырчатую:

Качество самих плат супер!!! 100% качество. Неожиданно, даже не к чему придраться! Тем более за эти деньги. Все переходные отверстия идеальные, нет никаких смещений и прочих артефактов. Шелкография без размытостей, все четко. Хочу уточнить при заказе я умышленно не уведомлял их, о своем сайте в интернете, что полностью исключает какие-то форс мажорные ситуации.

Как оформить заказ в PCBWay

Сейчас я расскажу как сделать заказ. Шаг за шагом. Для начала нужно зарегистрироваться на их сайте, нажав на кнопку присоединится. Попадете в окно как на картинке:

Свое внимание нужно сконцентрировать на левой части фото. Здесь вам необходимо ввести свою почту и придумать пароль, затем нажмите на кнопку регистрация. На почту Вам придет письмо, ну как обычно с благодарностью регистрации. А на сайте перед вами откроется личный кабинет и предложат принять купон 5$.

Перед тем как оформлять заказ не забудьте заполнить почтовые данные, индекс, в какой город отправлять и тд. Это можно все сделать в личном кабинете. Процедура стандартная и не требует уточнения. Заполнять нужно английскими буквами, как к примеру на алиэкспресс. Компания дает трек номер для отслеживания посылки.

Далее, вам нужно будет указать, что у вас одна плата или набор плат в виде панели, так-же нужно будет указать размер платы, общее количество плат и количество слоев. От количества слоев сильно зависит общая стоимость заказа она отображается с правой стороны страницы оформления заказа.

Далее, вам нужно указать:

  • Материал. То из чего плата. Тут на выбор классика FR-4 или алюминий. Оставляете как есть FR-4.
  • FR4-TG — температура стеклования смолы текстолита. Определяет термические, а также некоторые химические свойства текстолита. А также то как меняется геометрия платы при формировании пакета слоев и отверждении смолы в процессе производства. Критично для прецизионных многослойных плат с микроскопическими дорожками. Чем выше, тем лучше: лучше держат нагрев, разные температурные стрессы. Но дороже.
  • Толщину текстолита. По умолчанию она 1,6мм. Чем тоньше тем дешевле, и соответственно наоборот чем больше, тем дороже плата. Советую оставить 1,6мм.
  • Минимальную толщину дорожки. Я оставил как есть 0,3мм.
  • Указываете цвет паяльной маски. Это цвет самой печатной платы. По умолчанию зеленый.
  • Указываете цвет шелкографии. Это цвет надписей около элементов. Тут выбора немного. Черный или белый. По умолчанию белый.
  • Указываете нужно ли покрывать гальваническим золотом. Все это увеличивает общую стоимость. Я оставил по умолчанию НЕТ.

Далее, указываете:

  • Поверхностную обработку. Покрытие платы. Тут стоит немного раскрыть тему:

HASL - это обычное лужение, бывает свинцовым (with lead) и бессвинцовым (lead free). Плюсы у него - дешевизна, доступность. Легко ремонтируется (облуживается) если что.

Минусы — неровная поверхность (с горкой), что может быть критично для очень маленьких компонентов или с малым шагом выводов. Микрохсема может просто провалиться между бугорками лужения. Еще при таком лужении происходит термический шок у платы, что опять же в некоторых случаях может быть критичным.

OSP - органическое покрытие. Что-то вроде лака-флюса. Он просто покрывает медь, не дает ей окисляться и помогает при пайке. Из плюсов: с ним у площадок плоская и ровная поверхность, можно паять любым припоем, хоть свинцовым хоть бессвинцовым. Минус - нежный, легко сцарапывается, короткий срок годности. Видимо влагу впитывает или еще как себя нехорошо ведет. В общем, это не то покрытие которое можно закинуть в ящик на пару лет и забыть.

ENEPIG - никель золоченое покрытие. Когда поверх меди кладут никель, а никель защищают золотом. В результате получается идеально плоское покрытие, лишенное недостатков OSP, но дорогое. Еще там есть такой прикол, как синдром черного пада. Звучит как пионерская страшилка. На деле же это скопление фосфора между слоями золота и никеля, в результате может быть растрескивание пайки. Ну и после перепайки весь этот пирог из слоев нарушается.

Голая медь - ничем не покрывать.

  • Тип переходных отверстий. То как будут сделаны переходные отверстия, а точнее маска над ними. Либо закрытые сверху маской, либо открытые. Правда я не понял смысла этой опции, т.к. она все равно берется из гербер файла. И если у вас в герберах виасы закрыты, то и тут они будут закрыты, а если открыты, то за вас они их закрывать тоже не будут.

После того как все заполните подтверждайте указанные данные и Вы автоматически перейдете на загрузку гербер файлов. Предварительно нужно подготовить гербер файлы и добавить их в архив zip или rar.

После того как у вас уже есть архив нажимаете на кнопку добавить гербер файл. Вылезет вот такое окошко. Здесь просто указываете путь к своему архиву с гербер файлами и нажимаете открыть.

Начнется загрузка файлов. Дождитесь пока индикатор достигнет 100%. Далее, нажимайте на кнопку подтвердить заказ.

PCBWay начнут проверять ваши файлы на предмет ошибок.

После того, как они проверят - оплачивайте свой заказ.

Вот и все. Как видите ничего сложного. Не откладывайте на потом регистрируйтесь на PCBWay прямо сейчас и получите в подарок 5$ на счет.



Всем спасибо за просмотр и удачных заказов печатных плат для своих проектов. С Уважением Иван.

Заказ печатных плат в Китае на NEXTPCB (JLCPCB/PCBWAY) — Схемка: Электронные Радиосхемы

Конторы, изготавливающие печатные платы

Основными китайскими конторами, изготавливающие платы для широкого потребителя являются JlcPcb и PcbWay. Пользовался я только второй фирмой и заказывал при этом каждый раз десяток одинаковых плат одного проекта:

Получается неплохо, но черт возьми, это были прототипы (хватило бы и 1 шт.), тем более с такими небольшими размерами, а учитывая, что изменение цены при площади 10 дм² (100 мм х 100 мм) увеличивается незначительно возникает мыль разместить куча плат на таком куске, а потом самостоятельно нарезать текстолит.

Но на этих сайтах есть строка разные платы (Diffegent Design), и при указании даже нескольких штук цена взлетает невероятно (PcbWay: 102$; JlcPcb: 36. 70$ [8 разных плат]).

На JLCPCB такой кусок с кучей плат даже может пройти проверку, а вот на PCBWAY нет. Заказал же вот эти платки я на PCBNEXT, контора явно меньше, но зато (пока) не имеют такой херни, что мол у вас разные платы на одной плате. Если есть панелизация накинут несколько долларов, но мне не нужно было.

Недостатки NextPcb

  • Платы чуть дороже.
  • При изменении цвета маски (с зеленого) цена неадекватно повышается.
  • При изменении толщины текстолита цена увеличивается.

Цвет маски изменен на красный.

Видео

https://ali.ski/b2U5mp
https://ali.ski/2iscKq
https://ali.ski/sb6pF

Фото для подробного рассмотрения плат

Как я заказывал платы в Китае

Приветствую, друзья!

Балуюсь я на досуге с микроконтроллерами.

И захотелось мне сделать одну штуковину, что называется, «как положено».

Конечно, можно сделать печатную плату методом лазерно-утюжной технологии (ЛУТ).

Но, как ни старайся, всё равно выглядит такой самопал как-то по-колхозному.

Ну, защитную маску ещё можно сделать, но придётся дополнительно с химикатами возиться — и неизвестно, сколько времени и денег потратить… К тому же, всё равно шелкографии — как на настоящей плате — не будет…

Решил заказать платы в Китае. Сейчас много организаций существует, которые берутся делать маленькие тиражи — от 5 штук.

Одна из таких контор — https://jlcpcb.com

Предварительная подготовка Gerber файлов для печатной платы

Вначале, естественно, надо подготовить файлы всех слоев платы в формате Gerber. Любой CAD (даже Sprint-Layout) имеет возможность экспорта каждого слоя платы.

Я пользовался Diptrace. Этот CAD простой, но довольно мощный.

Существует версия для некоммерческого использования — на 2 слоя и 300 контактов.

Для простых домашних поделок — самое то. Diptrace содержит, как положено честному CAD, систему DRM-контроля, позволяющую в реальном времени отслеживать ошибки топологии: недопустимую ширину проводников платы, слишком близкое расстояние между контактными площадками или проводниками и т.п.

В простых случаях можно использовать настройки по умолчанию.

Производственное оборудование, на котором изготавливают платы, обладает технологическими допусками, которые надо учитывать при проектировании. Впрочем, проектирование топологии печатных плат — это отдельная сложная область, не побоюсь высокого стиля, технического искусства.

Мой случай был простым, поэтому я ограничился толщиной проводников 0,3 мм и переходными отверстиями 0,5 мм.

Регистрация и размещение заказа на печатную плату

В начале, как обычно, надо зарегистрироваться. Подтверждаем регистрацию и начинаем размещать заказ.

Нажимаем на кнопку «Quote now» — и нас перебрасывает в форму с опциями печатной платы (PCB). Можно заказать и SMT Stencil — металлический шаблон с отверстиями для нанесения паяльной пасты.  Cверху находится кнопка «Add your Gerber files».

Жмём на неё и закачиваем архив с Gerber-файлами нашей платы.

При успешной закачке появляется изображение обеих сторон платы и галочка «Success». Если под изображением нажать на «Gerber Viewer», то можно просмотреть все слои платы с обеих сторон.

Опции для печатной платы

Затем заполняем опции для платы

Layers — количество слоёв. По умолчанию – два, но можно сделать и одностороннюю плату. По цене отличаться не будет.

Dimensions — размеры платы в мм.

PCB Qty — количество плат (минимальный заказ — 5 шт.) Естественно, чем больше плат, тем дороже будет стоить. Специальное ценовое предложение – 2$ – действует для 10-ти плат размером 100х100 мм.

PCB Thickness — толщина платы (по умолчанию – 1,6 мм). Можно выбрать из нескольких стандартных значений.

PCB Color — цвет защитной маски. По умолчанию — зелёный, можно заказать другие цвета. Красный стоит дороже.

Surface finish – финишное покрытие платы. Есть варианты HASL (горячее лужение оловянно-свинцовым припоем ПОС), Lead Free HASL-RoHS (горячее лужение бессвинцовым припоем),  ENIG RoHS — иммерсионное золочение по никелевому подслою. Хорошая штука, но дорого. С другой стороны, один раз живём )))

Copper Weight — толщина слоя фольги. 1 OZ – 35 мкм, 2 OZ — 50 мкм. Толщина фольги накладывает ограничения на некоторые параметры, в частности, минимальное расстояние между проводниками. По умолчанию – 35 мкм, 50 мкм стоит дороже.

Gold Fingers – регламентирует, покрывать ли золотом ламели печатных разъемов. При этом в разделе Surface Finish должен быть выбран ENIG. Можно просто покрывать или сделать торец ламелей под углом 45 градусов, чтобы плата легче входила в разъем.

Material Details — материал платы. Можно выбрать только один — стандартный стеклотекстолит FR-4.

Panel by JLCPCB – панелизация. Можно заказать несколько плат на одной панели (одном куске текстолита). Это удобно при автоматизированном изготовлении изделий.

После окончания монтажа платы можно будет разделить по линии скрайбирования (прореза с обеих сторон на половину толщины платы).

Я заказывал без панелей.

После выбора опций в правом окошке является стоимость изготовления плат.

Ну, честно сказать, здесь есть небольшая маркетинговая фишка.

Стоимость платы вроде бы действительно составляет 2 $, варьируется стоимость доставки.

Большая часть суммы оплаты — стоимость доставки.

Но все равно цена получается достаточно привлекательной.

Способ доставки можно уточнить, нажимая на «Choose the country of arrival first».

В выпадающем окошке указываем страну и валюту.

Указываем способ доставки.

Registered Air mail стоит дешевле всего, но посылка идёт 15-20 бизнес- дней.

Ранее был еще один способ – ePacket, который был чуть быстрее и чуть дороже.

Курьерская служба DHL International Express – самая быстрая, но и самая дорогая.

После этого остаётся оплатить заказ — банковской картой или PayPal.

Для этого жмём на «checkout securely», заполняем почтовый адрес латиницей, выбрав способ доставки. Оплачиваем заказ и ждём платы!

После оплаты заказа в аккаунте появляется сводная информация о заказе. К заказу присваивается номер и даётся трек посылки.

Можно посмотреть статус выполнения заказа, нажав на «Production Progress».

Платы действительно изготовили за 2 дня! После размещения заказа трек несколько дней не отслеживался. После общения с техподдержкой выяснилось, что трек появится тогда, когда посылка доедет до Гонконга.

Когда посылка попадет в Россию, трек можно отследить в почтовой службе России.

Качество печатных плат

Качество плат мне понравились. Защитная маска гладкая, хорошее совпадение с контактными площадками, лужение ровное.

Края платы фрезерованные, не ранят пальцы. Шелкография в целом очень неплохая, четко читается.

Производитель оставил свой код мелким шрифтом, который тоже хорошо читается. Шелкография держится хорошо.

Техподдержка отвечает оперативно. Естественно, на английском языке.

Ну, что сказать, китайские товарищи – молодцы! Нам бы так научиться работать…


Опыт заказа печатных плат в Китае

Для одного проекта потребовалось изготовить 7 одинаковых устройств в качестве опытной партии. Самое первое сделали на слепыше, а 6 штук решили делать на печатной плате. Изготовить печатную плату можно несколькими способами — ЛУТ, фрезеровка или заказать на заводе. Вначале ЛУТ показался самым удобным. Ну а что, рисуешь плату в САПРе, печатаешь на специальной бумаге, переводишь на фольгу, травишь, сверлишь и готово. Быстро, дешево, удобно. Поэтому сначала решили так и сделать. Опыт изготовления плат у меня есть, но платы я рисовал и сверлил вручную лет 25 назад. После чего изготовлением не плат не занимался, использовал готовые, а по большей части занимался программированием.
Для разводки платы мой выбор пал на украинскую САПР Диптрейс.

Дополнительная информация

С сайта разработчика компании «Новарм» можно скачать полнофункциональную бесплатную версию, ограниченную только тем, что нельзя расположить на плате более 1000 элементов. Но таких плат я пока не делал (да и других немного).

Справиться с Диптрейсом (в пределах моей задачи) оказалось несложно. Я даже смог сам нарисовать отсутствующие в библиотеке компоненты, руководствуясь инструкцией. За пару вечеров нарисовал одностороннюю плату размером 80х80 мм и уже готов был напечатать на специальной бумаге. Для травления хотел воспользоваться привычным хлорным железом, но рынок в период карантина закрыт, а цены в ЧипеДипе на химикаты не радуют. Кроме того, большое количество мелких отверстий надо было бы просверлить вручную, а точно это сделать весьма сложно. Станков в доступе нет.
Поэтому решили заказать платы на заводе. Сделал автоматический экспорт в файлы gerber и хотел было поддержать российского производителя плат, тем более, что полно рекламы типа «изготовим платы за 1 день от одной штуки дешево». Но на поверку оказалось, что дешево это от 3500 до 8000 за 10 шт (по заявлению завода в присланных файлах есть ошибки, надо исправлять) и быстро — 10 рабочих дней. Печаль. На одном из форумов я увидел, что народ рекомендует завод в Китае. Пишут, что делают дешево, быстро, качественно, доставка 2 недели. Заходим на сайт и сразу видим калькулятор на котором можно прикинуть стоимость заказа.Выставляем нужный размер, количество слоев, толщину материала и количество. Количество выставляется кратным 5, поэтому я заказал 10 шт, хотя нужно только 6. После нажатия кнопки QUOTE NOW переходим на страницу выбора опций. После регистрации, на этой странице можно загрузить gerber файлы, выбрать необходимые опции (например, цвет покрытия, лужение дорожек и т. д.), трафарет для SMD и выбрать способ доставки. Надо отметить, что китайцы ошибок в моих файлах не нашли.

Я выбрал способ доставки Via PostLink RU Registered Mail как самый дешевый. Доставка заняла 25 дней, стоимость 10 плат с доставкой получилась 875 руб, оплата через Paypal. Куда как дешевле, чем в России. В личном кабинете можно посмотреть этапы выполнения заказа. Каждый этап сопровождается видео (не вашей платы, а операции).
Диаграмма готовности и этапы производства. Видео доступно только на пройденных этапах и на текущем.

Видео

Изготовление плат заняло немного больше 2-х суток, отправка еще 3-е суток (после отправки в ЛК можно увидеть фото вашего заказа), доставка и, наконец, получена долгожданная посылка.

Как и другие, эта посылка пришла в пластиковом пакете, внутри которого была крепкая картонная коробка, а в ней — платы в вакуумированном пакете. Коробку сломать можно, а платы врядли.
Сами платы.

Изготовлены платы, насколько я могу судить, хорошо. Все недостатки, которые нашлись, появились в результате моих ошибок. Показал платы своему коллеге, который будет собирать устройство, он сказал, что китайцы все сделали хорошо — размеры выдержаны, все элементы встают на свои места, покрытие и лужение качественные. Больше сказать нечего…

Выводы.

  • Получившимся результатом я вполне доволен, несмотря на некоторые мои огрехи, которые впрочем, не сказались на работе устройства.
  • Китайцы делают, что прислали, поиском ошибок не заморачиваются. (А может и ошибок то не было).
  • При таких ценах и возможностях Диптрейса делать платы самостоятельно совсем не хочется. По деньгам выигрыша практически нет, а качество намного выше. Кроме того не нужно иметь дело с химикатами, нет мусора от сверления.
  • Заказывать платы можно, если можете ждать.
  • Завод рекомендую.

Ложка дегтя.
  • Долго ждать — 4 недели.
  • Можно заказать количество плат только кратное 5.

Заказ плат в JLCPCB | Электроника для всех


Не так давно я делал обзор на производителя печатных плат EasyEda. И вот они попросили меня написать обзор на другой сервис: JLCPCB.
Вообще EasyEDA и JLCPCB это две разные фабрики, но входящие в один концерн.

Если EasyEDA заточен больше под хобийщиков и малые заказы, то JLCPCB ориентирован больше на крупные заказы. Хотя цены у них сравнимые и оба работают с розницей.

А мне как раз срочно потребовались платы модулей, да да тех же самых. Их разбирают почему то быстрей и мне прежде чем заказать массово крупную партию надо выравнять их с другими модулями, т.к. их там на пластине разнородный набор. Херовое конечно решение, но так исторически сложилось.

Совет всем кто собирается производить платы мелкосерийно. Если у вас планируется много плат разнородных, которые не идут в один девайс комплектом, то не пихайте их все в одну панель. Сэкономите копейки, а потом будут у вас одни платы на исходе, других затар-полный склад. И на маневрах с допечатками просрете всю эту экономию. Лучше в этом случае дробить шаблоны на разные изделия.

В общем, захотели они статью подобную прошлой, но про другой завод. Говно вопрос — мне как раз надо платы срочно, давайте бомбанете мне их, да зашлете экспрессом будет вам обзор. Сказано — сделано.

Идем на их сайт JLCPCB и выбираете там внизу, что именно хотите сделать. Последний пункт SMT-Stencil это трафарет для нанесения пасты. Металлическая пластина с окошками.

Мне была нужна просто двуслойка. Жмем кнопку Quote Now и оказываемся в меню выбора опций проекта:

В опциях Layers Выбираем количество слоев. Справа сразу будет цена всего заказа. Примечательно, что 1 слой и 2 слоя стоят одинаково. А вот дальше начинается экспотенциальный рост цены. 4 слойка дороже в 16 раз, а 6 слойная в 110 раз.

Dimension — это размеры платы. В данном случае они нужны только для подсчета стоимости. Лучше указать точно, либо чуть чуть больше реальных. Не округлять, т.к. на тираже может набежать недоплата и возникнут какие-нибудь лишние терки которые надо будет улаживать и решать.

PCB Qty — это количество плат. Тут все не просто. Т.к. они их делают панелями. Одну плату производство вам все равно не сделает. Ну то есть сделать то сделают, но заплатите как за панель. Так что цена нелинейна. Она зависит от того насколько точно ваш заказ вписывается в стандартную панель. Чем меньше обрезков тем дешевле стоимость одной платы. Тут надо поэкспериментировать с количеством. Т.к. одна две лишних платы может резко увеличить стоимость или же, наоборот вообще почти не повляют на цену.

PCB Thickness — толщина текстолита. Стандарт 1.6. Все что не стандарт возможно, но выходит дороже, хотя не всегда.

PCB Color — цвет защитной маски. Зеленая самая дешевая. Другой цвет может резко увеличить стоимость. Иной раз в разы. Жаль нельзя выбирать цвет маркировки. Она видимо привязана к контрасту. Т.е. для белой будет черная. Для темных же будет белой.

Surface Finish — Тип покрытия. HASL — обычное лужение припоем 60/40. LeadFree HASL-RoHS — то же но бессвинец. ENIG-RoHS — иммерсионное золото, дорого бохато 🙂

Copper Weight — толщина фольги, как понимаю. Сколько намазать меди сверху на текстолит. Есть два варианта 1 и 2 OZ, но в индивидуальном порядке, за отдельную цену, могут наыспать от 0.5oz до 16oz. Разумеется за дополнительную цену.

Толщина меди также влияет на минимальную ширину просвета между дорожками и падами. Иначе на толстой меди могут быть непротравы и брак. Для 1 oz минимум 3mil (mil — это тысячная доля дюйма), а для 2oz минимальный просвет 8mil

Gold Fingers — покрывать ли золотом ламели краевых разъемов. И на выбор две опции просто покрыть и запилить в этом месте плату под 45 градусов. чтобы легче втыкалась в гнездо.

Material Details — тип платы. Вариантов нет, только текстолит. А жаль, была бы алюминиевая или фторопластовая основа было бы интересно.

Panel By JLCPCB — оставлять ли платы в панелях. Если сказать No то платы будут фрезерованы по контуру, по отдельности. Но если вам нужен будет поточный автоматический монтаж, то мелкие платы лучше оставить в панелях. Которые монтируются все разом, а потом панель разрезается депанелизатором или просто по колхозному ломается, благодаря скрайбированию (платы будут прорезаны с двух сторон на половину глубины примерно) ломаться они будут легко и приятно.

Тут же, на второй вкладке SMT-Stensil можно будет заказать и трафарет под пасту, нарезанный лазером.

Как только параметры все задали, жмем кнопку Save to Cart и вверху появляется кнопка

Add your gerber file. Жмем ее и кормим ей архив.

Люди там не привередливые, глупых вопросов не задают, заполнять какие-то идиотские экселевские файлы не требуют и если в вашем комплекте геребров все разумно и логично, то есть слои названы понятно и просто, не отзеркалено, а если есть еще парочка jpeg картинок с рендером того, что должно получиться, то все будет понято сразу и правильно. Если же нет, то будут вопросы что и как.

Я для всех таких случаев рекомендую свой CAM файл для EagleCAD который делает правильную выгрузку сразу и одной кнопкой. Разумеется для тех кто проектирует в Eagle.

Иногда система не может прожевать файлы. Т.е. доходит до 98% и дальше не грузит, не воспринимает. Скорей всего тут виноват архиватор.Попробуйте переархивировать файлы. У меня, например, она наотрез отказалась жрать zip сделанный родным пакованом Total Commander’a хотя EasyEDA сожрала и не поморщилась. Пришлось пережать RARом. Его схавала на ура.

Но вообще загрузчик у них глючный. Например может писать Failed, но если нажать Save to Cart то оказывается, что все загрузилось нормально.

Шерри, менеджер по развитию проекта, сказала, что они там пилят новую гербер смотрелку и поэтому подглючивает. Но скоро все будет работать как часы.

В общем, в итоге вы должны получить вот такую картину:

Тут же можно добавить еще одну плату к заказу и они поедут в одной посылке. Это кнопка + Add New Item, но если все ,то

Жмем Checkout securely и попадаем в оплату. Тут надо указать адрес и выбрать тип доставки. Обычная почта (мне приезжало за три недели с EasyEDA обычной почтой. Тут такие же сроки должны быть) обойдется вам в $10,98 примерно. Но это зависит от веса. Причем максимальный вес тут 2кг. Т.к. шлют мелким пакетом. А курьерская DHL обойдется в $47,55, опять же смотря какой вес.

Ну, а поскольку контора сама за свои услуги себе платит, то я решил ни в чем себе не отказывать и заказал DHL доставку 🙂

Заказ обошелся бы мне в $23,92 за первую плату (46х54 их 30шт) и $33 за вторую (42х36 их было 50шт с красной маской). И плюс еще $49,54 DHL доставка. Итого 106 баксов. За 14 квадратных дециметров текстолита. Две стороны, маска с двух сторон, шелкография с двух сторон. Около 6200р или 440р за дециметр. (На ноябрь 17 года).

Гербер я загрузил на сайт поздно вечером 25 октября, Шерри мне их скорей всего оплатила вообще под утро 26. 28 числа платы были готовы и уже 1 ноября курьер был готов мне их отдать. Посмотрите этот эпичный трек. Шеньжень, Гонконг, Лейпциг, Москва, Екатеринбург, Челябинск. За 4 дня!!! Красота вообще.

▌И снова здравствуйте те кто промотал всю лирику до фактического материала.
Сами платы получились неплохие. Мне понравилось.

Маска гладкая, блестящая, глянцевая.

Совмещение маски с падами близко к идеальному. Зазор на глаз не проглядывается, под лупой разглядеть можно небольшое смещение.

Лужение ровное, без явных наплывов. Практически зеркальное.

Края платы ровно отфрезерованы до гладкого состояния. Не скрайбирование.

Шелкография хорошая, но бывает и лучше. Рисунок на мелких (очень мелких) деталях немного плывет и прерывается на тонких линиях. Тонкие линии слипаются или прерываются.

Минимальный читаемый текст имеет высоту около 0.8…1мм — номер который оставил производитель.

Совмещение шелкографии не идеальное, но очень хорошее. Сама шелкография держится хорошо, не отшелушивается, не сколупывается. Ацетоном не смывается и вообще я не смог у себя найти никакого растворителя который бы ее взял.

Диаметр отверстий четко выдержан. Для меня это было важно, т.к. я проектировал отверстия такие, чтобы PLS штыри в них входили с небольшим усилием и при монтаже удерживались силой трения. Чуть толще лужение или несовпадение отверстий и штыри придется вбивать. Чуть больше — они будут выпадать. Тут же все идеально, в точности как и задумывалось. Причем я не подбирал диаметр под этого производителя. К слову, у Резонита, например, лужение толще и штыри приходилось вставлять с значительным усилием.

На плате образовался посторонний номер. В нем дата изготовления, код заказа из магазина и еще какое то число.

Вначале мне показалось, что электротеста не было. На плате я не увидел точек от щупов. Но сильно приглядевшись, понял что на JLCPCB, в отличии от EasyEDA, просто используются другие щупы, у них отпечаток в виде едва заметной тонкой царапинки, а не отчетливого тычка иголки.

К слову, буквально, месяц назад, для одного из заказчиков делали платы в Резоните. За заказ площадью 28дм. Две стороны, с маской, но без шелкографии. Сделали по минимальному дешману. Решили что так проще и быстрей.
13 октября я сгрузил им гербер файлы. Это была пятница. Только в понедельник они передали их в Екатеринбургское подразделение и выставили счет, который был молниеносно оплачен. Дальше делали несколько дней и только 19, в четверг, они попали в руки курьеров. На курьерских улитках их везли еще несколько дней, и только 25 числа они были у нас в руках. Две недели! Суммарно вышло 18415,18 с НДС или 657р за дециметр. Без шелгографии, напомню. Качество без нареканий.

В общем, я для себя выводы сделал. Если надо срочно платы, то только Китай+DHL. У китайцев только один выходной — их эпичный Новый Год. В остальное время они ебашат без выходных и праздников. У нас же уже в пятницу после обеда всем на все похеру, четверг это почти пятница. Выходные, вечные праздники и с такими темпами глядишь за две недели суммарными усилиями родится то, что по хорошему делается за пять дней. Еще и дороже в два три раза выходит.

Изготовление печатных плат с помощью сервисов EasyEDA и JLCPCB

Почему JLCPCB?

Одним из самых дешевых способов производства печатной платы, конечно, является ее изготовление своими руками. Однако, получение красивых и качественных самодельных ПП требует большого опыта. А так же, изготовление платы в домашних условиях нам не подходит из-за высокой трудозатратности данного мероприятия.

Для изготовления своих ПП, я воспользовался интегрированным в EasyEDA сервисом JLCPCB. Сервис имеет самое большое предприятие по прототипированию печатных плат в Китае и собственное производство с огромными мощностями. Это в свою очередь может являться гарантом качества и основной причиной выбора данного сервиса.

Как это работает?

После того как выполнена трассировка ПП, на верхней панели клиента EasyEDA жмем: Документ → Создать Gerber и соглашаемся с проверкой DRC (контроль правил разработки).

В появившемся окне можно выполнить следующее:

  1. Изменить основные параметры ПП.
  2. Сгенерировать архив с Gerber файлами. Данные файлы используются для изготовления фотошаблона будущей платы, на специализированном оборудовании.
  3. Заказать ПП на JLCPCB.

Рис.1. Создание Gerber

Далее нажав на Заказать на JLCPCB, мы переходим на jlcpcb.com. Второй аккаунт для заказа изготовления ПП создавать не нужно, так как с сервисом EasyEDA он един.

Первым делом нас встречает изображение внешнего вида будущих плат и их стоимость в стандартной конфигурации.

Рис.2. Внешний вид печатной платы и детали заказа

Ниже, на этой же странице, мы можем детально настроить конфигурацию ПП. Здесь можно изменить толщину ПП и меди, цвет маски, способ обработки (свинцовый/без свинцовый), и даже заказать золочение монтажных отверстий. Количество слоев для платы сервис определяет автоматически.

Рис.3. Настройка конфигурации печатной платы

Закончив настройку, сохраняем наш заказ в корзину (Save to Cart (см. рис.2)). В случае необходимости конфигурацию платы можно изменить прямо из корзины.

Рис.4. Корзина.

После того как все настроено, жмем на Checkout securely (безопасное оформление заказа). В открывшейся вкладке указываем адрес, способ доставки и оплаты.

Статус заказа и отслеживание доступны во вкладке Account. Так же в ней можно просмотреть короткие видеоролики демонстрирующие цикл производства печатных плат.

Рис.5. Информация о заказе

Приемка работы

Для себя я выбрал самый дешевый способ доставки и ждал плату около двух недель. Товар приходит в вакуумной упаковке, уложенной в фирменную картонную коробку JLCPCB (фотографировать не стал, так как нам интересно качество самих изделий).

После распаковки и тщательного осмотра, вопросов к качеству изготовления плат у меня не возникло.

Рис.6. Фотография полученных печатных плат

Для того, чтобы окончательно убедиться в качестве плат, на одну из них я смонтировал компоненты и проверил ее работоспособность.

Рис.7. Фотография платы после монтажа компонентов

Рис.8. Результат проверки работоспособности ПП

И наконец 176,6В на выходе печатной платы говорят на о том, что все прекрасно работает.

Как разместить заказ?

Заказать печатные платы в JLCPCB очень просто.


Следующие шаги показывают, как легко разместить заказ на JLCPCB:

1. Зарегистрируйтесь и войдите. Если у вас уже есть учетная запись, просто войдите в систему.

2. На главной странице отображается калькулятор расценок, который переводит вас на страницу заказа. В калькуляторе расценок просто введите размер печатной платы, количество, слои и толщину.

Вы также можете напрямую перейти на страницу заказа https://cart.jlcpcb.com/quote и разместить заказ.

3. Введите сведения о плате в онлайн-калькулятор цен, чтобы узнать цену (самый дешевый вариант - $ 2 за 5 шт., 2 слоя, размеры печатной платы <= 10 см x 10 см ).

4. Нажмите « Добавить свой файл gerber », чтобы загрузить файл. Для вашего удобства мы написали руководства по созданию файлов gerber в правильном формате в некоторых из самых популярных доступных программ для проектирования схем.
(Обратите внимание на , что мы добавим очень маленький идентификатор клиента на печатную плату, чтобы отличать вашу печатную плату от всех остальных. Если вы хотите разместить ее в определенном месте, укажите это место, добавив текст «JLCJLCJLCJLC» в свой дизайн. . Щелкните здесь для получения подробной инструкции.)

Наша система автоматически проанализирует ваши файлы gerber и определит размеры и слои вашей платы после того, как вы загрузите файлы gerber.

5. Щелкните « Gerber Viewer », чтобы проверить свой дизайн. Пожалуйста, внимательно проверьте свой файл gerber при обнаружении проблемы. Если проблем нет, просто нажмите « Сохранить в корзину », чтобы продолжить.

6. Нажмите « Add new item », повторите 4-6 для каждой дополнительной платы, которую вы хотите заказать.

7. В корзине вы можете просмотреть подробную информацию о каждом элементе, развернув ее.

8. Когда все ваши печатные платы будут в тележке, нажмите кнопку « Checkout Secure ».

9. На странице оформления заказа вы добавляете свой адрес доставки, страна определяет стоимость доставки. Варианты доставки указаны под адресом. Доставка DHL занимает около 3-5 дней (не включая время изготовления в течение 3-4 дней), авиапочтой - 15-25 дней.

10. Мы предлагаем два способа оплаты.
  • Проверка перед оплатой
    Вы можете заплатить после утверждения проверки вашего файла. Ваш дизайн не будет запущен в производство, пока мы не получим оплату.Мы сообщим вам о результатах по электронной почте после проверки. Во избежание задержек в доставке, пожалуйста, произведите оплату, как только будет одобрен аудит файла. Неудачный заказ на аудит будет автоматически отменен.
  • Оплата напрямую (рекомендуется)
    Мы рекомендуем вам заплатить перед проверкой файла, чтобы обеспечить высокую эффективность производства. Если ваш файл не может быть одобрен к производству после проверки, вы получите полный возврат средств.

11. После успешной оплаты заказа мы организуем ваше производство в кратчайшие сроки, во время чего вы можете через меню « АККАУНТ » проверить статус вашего заказа.

Возможности печатной платы и производственная спецификация печатной платы

Размер сверления 0,20 мм - 6,30 мм

мин. размер сверла 0,20 мм. Максимум. размер сверла 6,30 мм.

Допуск размера сверла +0.13 / -0,08 мм например для отверстия размером 0,6 мм приемлемый размер готового отверстия от 0,52 до 0,73 мм.
Слепой / похороненный переход Не поддерживает В настоящее время мы не поддерживаем глухие / скрытые переходные отверстия, только проделываем сквозные отверстия.
Мин. Размер отверстия 0,2 ​​мм Для однослойной и двухслойной печатной платы минимальный размер отверстия составляет 0,3 мм; для многослойной печатной платы минимальный размер отверстия составляет 0,2 мм
Мин.Диаметр прохода 0,4 мм Для однослойной и двухслойной печатной платы минимальный диаметр переходного отверстия составляет 0,6 мм; для многослойной печатной платы минимальный диаметр переходного отверстия составляет 0,4 мм.
Размер отверстия PTH 0,20 мм - 6,35 мм Размер кольцевого кольца будет увеличен до 0.15мм в производстве.
Размер колодки 0,70 мм - 6,35 мм В процессе производства размер отверстия колодки будет увеличен на 0,15 мм.
Мин. Отверстия без покрытия 0.50 мм Минимальный размер NPTH составляет 0,50 мм. Добавьте NPTH в механический слой или оставьте его вне слоя.
Мин. Слоты с покрытием 0,65 мм Минимальная ширина прорези с металлическим покрытием составляет 0,65 мм, что соответствует ширине пэда.
Мин.Слоты без покрытия 1,0 мм Минимальная ширина прорези без покрытия составляет 1,0 мм, нарисуйте контур прорези в механическом слое (GML или GKO)
Мин. Корончатые отверстия 0,60 мм Минимальный диаметр зубчатых отверстий равен 0.60мм.
Допуск размера отверстия (с покрытием) + 0,13 мм / -0,08 мм например для отверстия 1,00 мм с гальваническим покрытием допустимый размер готового отверстия от 0,92 мм до 1,13 мм.
Допуск размера отверстия (без покрытия) ± 0.2 мм например для отверстия диаметром 1,00 мм без покрытия приемлемый размер готового отверстия от 0,80 мм до 1,20 мм.
Прямоугольное отверстие / прорезь Не поддерживает Мы не делаем прямоугольное отверстие / прорезь, прямоугольное отверстие / прорезь по умолчанию будет круглым или овальным.

JLCPCB

Надежные прототипы и услуги малых партий печатных плат

Наша история

JLCPCB (Шэньчжэньская компания JIALICHUANG. предприятие в Китае и высокотехнологичный производитель, специализирующийся на быстром производстве прототипов печатных плат и мелкосерийном производстве печатных плат.

Обладая более чем 10-летним опытом в производстве печатных плат, JLCPCB имеет более 200 000 клиентов в стране и за рубежом, с более чем 8 000 онлайн-заказов на изготовление прототипов печатных плат и производство небольших партий печатных плат в день. Годовая производственная мощность составляет 200 000 кв.м. для различных 1-слойных, 2-слойных или многослойных печатных плат. JLC - профессиональный производитель печатных плат, отличающийся крупномасштабным, скважинным оборудованием, строгим управлением и превосходным качеством.

Наша служба поддержки клиентов

* Непревзойденная цена

Лучшая цена на изготовление прототипов печатных плат в мире.Заказывайте печатные платы прямо у производителя, чтобы сэкономить деньги.

* Гарантированное качество

100% гарантия качества печатных плат. Верните деньги или повторно закажите печатные платы, если есть какие-либо проблемы с качеством.

* Быстрый поворот и быстрая доставка

Прототипирование печатной платы с быстрой производительностью в 24 часа. Доставка печатных плат вам в течение 3-7 дней с DHL Experss.

* Онлайн-котировки и заказы

Онлайн-система мгновенных котировок и заказов.Наша ERP-система позволяет клиентам отслеживать статус обработки заказов.

* Quick-respo n se Служба поддержки клиентов

Быстрая служба поддержки всегда доступна, чтобы помочь вам в Интернете.

Другие ценные услуги

* Онлайн-инструмент EDA

EasyEDA, отличный веб-инструмент EDA для бесплатного проектирования схем, помогает легко переносить дизайн от схемы к печатной плате .EasyEDA Gerber Viewer для удобного просмотра ваших файлов gerber перед заказом печатной платы.

* Интернет-магазин электронных компонентов

LCSC.COM, крупнейший в Китае онлайн-магазин электронных компонентов по количеству покупателей и заказчиков, предлагает широкий выбор подлинных высококачественных электронных компонентов по лучшей цене, имеет самообслуживание. -собственный склад на 10 000 кв.

Китайский производитель печатных плат - JLCPCB - EasyEDA

Сегодня я хотел бы немного углубиться в Китайского производителя печатных плат -JLCPCB, цены на печатные платы, качество, характеристики, доставку.Как мы все знаем, цена на печатную плату JLCPCB самая низкая среди китайских производителей печатных плат . Я думаю, нам легче получить печатную плату и тратить меньше, чем раньше. мы знаем, что в прошлом проектирование печатных плат было дорогостоящим и трудоемким процессом. Вокруг было очень мало бесплатных инструментов для дизайна. Кроме того, вы, как разработчик печатных плат, должны были учитывать все виды вещей, которые на самом деле не были вашим делом - вы должны были убедиться, что плотность меди была примерно одинаковой по площади вашей платы, вам нужно было специально нарисовать панели, трассировку или v. - канавки в соответствии со спецификациями производителя, и вам обычно приходилось доплачивать немалые деньги за нестандартные цвета паяльной маски, двустороннюю шелкографию, контактные площадки SMT, количество переходных отверстий и т. д.

Теперь все намного проще. С системами визуализации можно использовать камеры для выравнивания слоев сверху вниз, и если обнаружена неточность, их можно расположить так, чтобы они соответствовали должным образом. Множество производителей постепенно внедряют так называемую систему Perfect Test для достижения максимального уровня точности. выравнивание.

Например, сделать заказ на JlCPCB очень просто, просто загрузив свои файлы gerber.

JLCPCB Цена

Как правило, китайских производителей печатных плат дешевле европейских производителей печатных плат.Однако цена у JLCPCB просто потрясающая.

2 доллара за 10 шт индивидуальной печатной платы? Замечательная сделка! Это действительно в JLCPCB.

Короче говоря, много: 2 доллара за 10 копий, 2 слоя, максимальный размер печатной платы 100 х 100 мм, выбор из шести цветов (зеленый, красный, желтый, синий, белый и черный), FR4-Standard Tg 140C, двусторонний или одинарная или без шелкографии, HASL (со свинцом), финиш. Я бы сказал, этого достаточно, чтобы соблазнить даже самого ярого мастера домашнего офорта ...

Легко узнать цену: https://jlcpcb.com/quote

Качество JLCPCB

Хорошая штука.На самих печатных платах. Я получил ровно 10 досок, все они были запечатаны вакуумом и упакованы в пузырчатую пленку. все выглядит хорошо, точные допуски на паяльной маске, четкий характер на шелкографии.

Vias

Via - отверстие в плате, используемое для передачи сигнала от одного слоя к другому. Тентовые переходные отверстия закрыты паяльной маской, чтобы защитить их от припаивания. Переходные отверстия, к которым должны быть прикреплены разъемы и компоненты, часто открыты (открыты), чтобы их можно было легко припаять.

В конструкции объединительной платы наиболее распространенной формой переходных отверстий является технология сквозных отверстий (PTH). Они соединяют контакты разъемов с внутренними сигнальными слоями.

JLCPCB теперь выполняет только покрытие сквозного отверстия (PTH). Толщина готовой меди на печатной плате является важным показателем переходных отверстий. В соответствии со стандартными отверстиями толщина меди не может быть ниже 18 мкм. Средняя толщина меди Jlcocb на 20 мкм выше, чем национальный стандарт. Слишком тонкая толщина меди в отверстии повлияет на величину рабочего тока.

На платах от JLCPCB я не заметил явных недостатков и каких-либо коротких замыканий. Следы четкие, и, насколько я могу судить, все переходные отверстия были хорошо покрыты металлическими покрытиями.

Колодки

Контактная площадка - участок обнаженного металла на поверхности платы, к которому припаян компонент.

Контактная площадка - это небольшая поверхность из меди на печатной плате, которая позволяет припаять компонент к плате. Вы можете представить контактную площадку как кусок меди, в которой контакты компонента механически поддерживаются и припаяны.

JLCPCB применяет медную штриховку, если ваши печатные платы разработаны с контактными площадками. Пэдовое травление выглядит неплохо. Финишное покрытие HASL (выравнивание припоя горячим воздухом) хорошо подходит для пайки.

Шелкография или наложение

Шелкография - это процесс, при котором производитель печатает информацию на паяльной маске, облегчающую процессы сборки, проверки и ремонта. Обычно шелкография печатается для обозначения контрольных точек, а также положения, ориентации и справки электронных компонентов, которые являются частью схемы.Также его можно использовать для любых целей, которые может потребоваться разработчику, например, название компании, инструкции по настройке (это обычно использовалось в старых материнских платах ПК) и т. Д. Шелкография может быть напечатана на обеих поверхностях платы. Также термин шелкография известен как наложение. На рисунке 2 показан участок схемы, все отпечатки, сделанные белым цветом, соответствуют шелкографии.

На плате

JLCPCB шелкография нанесена с двух сторон, разрешение хорошее, легко читаемое.

Паяльная маска (цвет печатной платы)

Паяльная маска - слой защитного материала, который накладывается на металл для предотвращения коротких замыканий, коррозии и других проблем.Все, что я могу вам сказать, это то, что паяльные маски плат JLCPCB нанесены красиво и имеют шесть цветов. Цвет четкий, но все же позволит вам проследить за лежащими ниже медными дорожками.

JLCPCB Производство и отгрузка

JLCPCB хорошо информирует вас об обновлениях производства: я разместил свой заказ 12 сентября и получил обновления производства 13 сентября. и 15 сентября (заказ отправлен). Большое спасибо за соблюдение предложенного срока изготовления - 4 рабочих дня!

На доставку: Обычно я выбираю DHL из-за приемлемой цены и очень быстрого времени доставки, заплатив всего около 23 долларов за доставку в Нидерланды в течение 4-6 рабочих дней.DHL забрала печатную плату в Шэньчжэне 15 сентября, а я получил посылку 20 сентября.

В целом, JLCPCB - один из лучших китайских производителей печатных плат. Печатная плата от JLCPCB во многом идеальна. Процесс заказа настолько хорош, что я даже не упомянул об этом. Я просто надеюсь, что его цена все же меня удивит.

Похожие сообщения:

1. Шесть причин, по которым JLCPCB - наш лучший выбор для изготовления печатных плат

2. Прототип недорогой печатной платы - сравнение JLCPCB и Oshpark

3.Самый дешевый производитель печатных плат - JLCPCB

4. Компании по быстрому созданию прототипов печатных плат

прототипов печатных плат всего за 2 доллара с JLCPCB

Мы разработали прототипов печатных плат от различных компаний в Китае, и большинство из них предлагают аналогичные цены и услуги. Недавно мы нашли новый плеер в прототипах печатных плат , и он, кажется, работает для большинства Arduino и любителей базовой электроники, которые просто нужно 5-10 шт недорогих печатных плат, чтобы проверить свои идеи.

Компания под названием JLCPCB производит 10 печатных плат с максимальным размером 10 см x 10 см всего за 2 доллара . Это самая дешевая цена, которую мы когда-либо видели. Стоимость доставки также низкая по сравнению с другими компаниями. Теперь мы экономим половину наших расходов на исследования и разработки на печатных платах.

Следующие шаги покажут вам, как заказать 10 печатных плат всего за 2 доллара. Шаг 1: Посетите веб-сайт JLCPCB . На главной странице отображается калькулятор расценок, который перенесет вас на страницу заказа.В калькуляторе расценок просто введите размер печатной платы, количество, слои и толщину. Вы можете нажать эту кнопку здесь, чтобы перейти непосредственно на страницу заказа.

Шаг 2: Настройки на странице цитаты . После нажатия кнопки ЦИТАТА СЕЙЧАС вы попадете на страницу с предложением, где вы введете все необходимые данные. Страница цитаты имеет отличную настройку по умолчанию для новичков, которые не понимают всех условий и стандартов производства печатных плат. Например, такие термины, как обработка поверхности, золотые пальцы, детали материала и т. Д.может сбивать с толку любителей, поэтому вы можете просто избегать этих настроек. По умолчанию все в порядке. Если вы хотите узнать значение этих терминов и выяснить, какое значение они имеют для ваших печатных плат, вы можете просто щелкнуть знак вопроса прямо над терминами.

Например, JLCPCB хорошо объяснил термин «золотые пальцы», «Детали материала» и т. Д. Если вы новичок, вам просто нужно установить размеры печатной платы, слои, цвет, толщину и необходимое количество.Остальные настройки по умолчанию можно оставить без изменений.

Шаг 3: Нажмите «Сохранить в корзину» , и вы перейдете на страницу, на которой вас попросят добавить файлы Gerber.

Шаг 4: Загрузите свой файл gerber . После загрузки гербера просто нажмите СОХРАНИТЬ В КОРЗИНУ .

Шаг 5: Перейти на страницу корзины . После того, как вы нажмете кнопку «Сохранить в корзину», вы перейдете на страницу корзины, на которой показаны сведения о печатной плате.Вы можете безопасно оформить заказ с этой страницы.

Шаг 6: Введите сведения о доставке и выберите способ доставки . Стоимость доставки зависит от вашего местоположения. Стоимость доставки в США составляет около 12 долларов США. Наконец, оплатите печатные платы с помощью Paypal.

В следующем видео показан весь процесс прототипирования печатной платы от JLCPCB:

Это видео показывает качество печатной платы, которую мы недавно получили от JLCPCB.

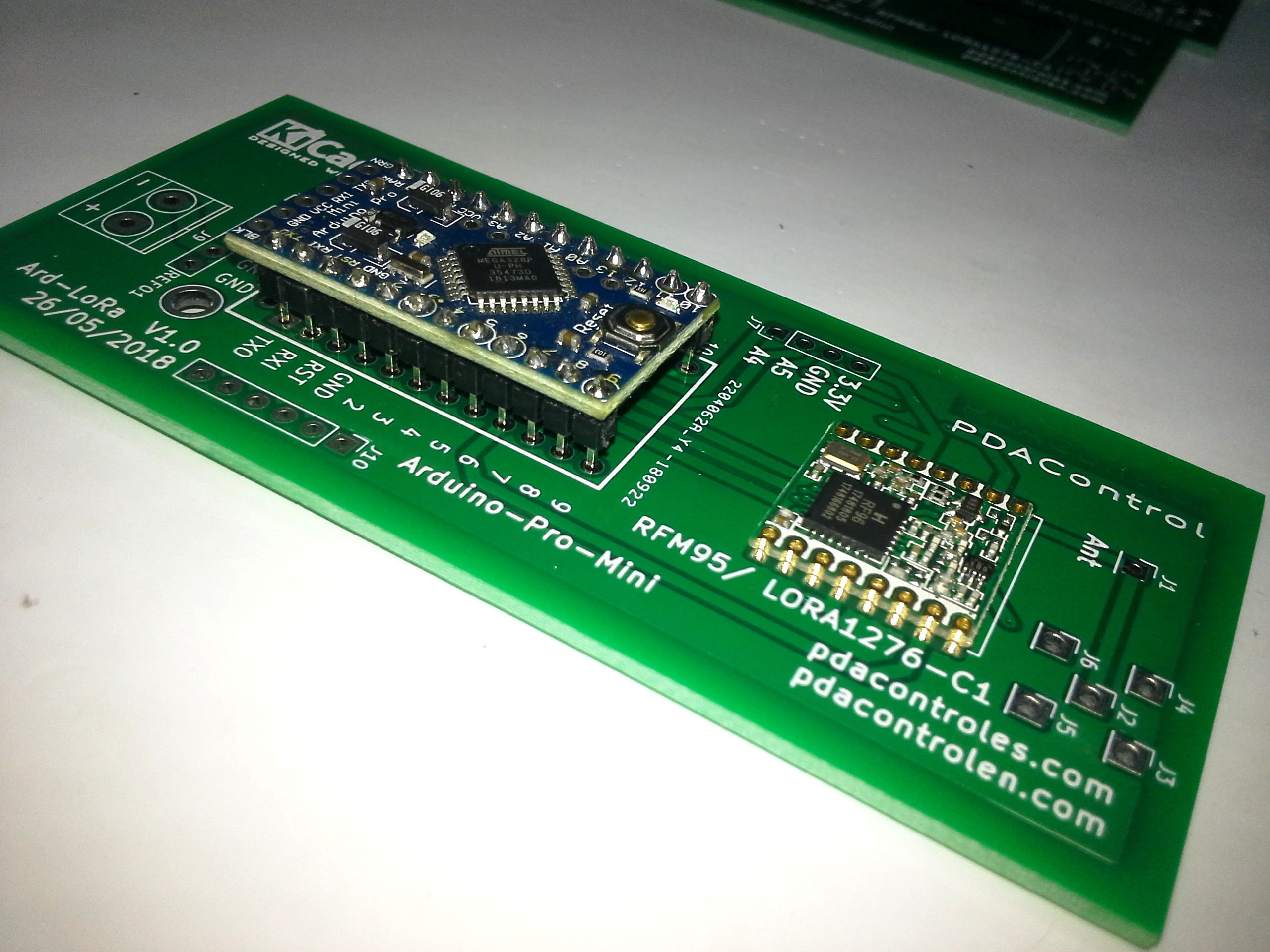

Это одна из печатных плат, которые я заказал в JLCPCB.

JLCPCB Предоставляет замечательные услуги по непревзойденной цене, особенно нужно всего 2 доллара сейчас, вы можете получить нужные печатные платы, это очень хороший поставщик прототипов печатных плат .

Связанная статья: Цена на печатную плату

Omzlo: получение печатных плат в Европе

Мы постоянно заказываем печатные платы, как индивидуально для личных проектов на выходных, так и в качестве бизнеса для Omzlo.com. Еще никогда не было так просто, просто загрузите свои файлы Gerber на онлайн-фабрику печатных плат и получите свои платы через неделю или две позже в свой почтовый ящик.Но если вы живете в ЕС, есть несколько ловушек, о которых следует знать.

Европейская компания, такая как Eurocircuits, предлагает превосходное качество и быструю доставку, но имеет высокую цену (выше 60 евро за 5 плат, таких как PiVoyager). Как следствие, кажется несложным взглянуть на китайские производители печатных плат, которые могут предложить 5 или 10 прототипов двухслойных плат менее чем за 10 евро, а теперь часто и ниже 5 евро. Они будут доставлены в ЕС с помощью быстрой курьерской службы примерно за 20 евро дополнительно (обычно DHL).Часто трафарет можно добавить меньше, чем на 10 евро.

Эти затраты относятся к печатным платам с покрытием HASL, содержащим свинец. Свинец на самом деле не является проблемой для простых прототипов, но для больших объемов, предназначенных для продажи, соответствие нормам ЕС требует, чтобы вы выбрали отделку без свинца. Более того, иногда приятно выбрать покрытие ENIG для прототипов не потому, что оно не содержит свинца, а потому, что мы обнаружили, что паять легче при работе с такими сложными деталями, как корпуса QFN.

Все эти наблюдения призваны объяснить, что в зависимости от вашего выбора (трафарет, отделка и т. Д.) Небольшой набор из 5-10 досок может стоить вам от 20 до 40 евро, доставленный к вашему порогу из Китая. А в некоторых случаях может случиться что-то действительно досадное: импортные пошлины.

Все страны ЕС устанавливают порог, ниже которого не будут взиматься налоги на товары, происходящие за пределами ЕС. Этот порог может составлять от 10 до 29 евро и включает стоимость доставки.Как только порог сработает, вам нужно будет оплатить НДС на импортируемые товары и другие сборы за обработку, применяемые курьерской компанией для оформления документов. Хотя кажется справедливым платить НДС, дополнительные сборы за обработку, взимаемые курьерской компанией, и возникшие задержки обработки могут быть абсолютно наказуемыми. Здесь, в Греции, DHL будет взимать с любителей более 50 евро за эту услугу и повысит плату до 115 евро для таких компаний, как OMZLO. Доставка обычно задерживается от 5 до 10 дней.

Когда дело доходит до небольших серий производства, обычно включающих более 250 плат, дополнительные расходы все еще болезненны, но в некоторой степени управляемы. В качестве примечания: должно быть ясно, что такие болезненные затраты на импорт голых печатных плат, вероятно, побуждают компании производить продукцию за пределами такой страны, как Греция, снижая конкурентоспособность, препятствуя инновациям и созданию рабочих мест. Греции это не нужно.

В некоторых странах ЕС стоимость импорта намного ниже, и ваш пробег может отличаться.

Итак, наша стратегия в ОМЗЛО проста:

  • При создании прототипов всегда старайтесь избегать уплаты импортных пошлин при получении печатных плат как можно быстрее.
  • Что касается производства, сосредоточьтесь на качестве и объемах, которые несколько уменьшат боль от импортных пошлин.

Теперь давайте посмотрим на некоторые решения, которые мы используем сегодня для наших печатных плат.

JLPCB: быстро получите 5 плат

Недавно компания JLCPCB произвела фурор, предложив 5 прототипов печатных плат всего за 2 доллара (это 1.78 евро). Это относится к простым двухслойным панелям с выводом HASL любого цвета. Обычно с момента заказа доски до того момента, как она попадет вам в руки, проходит 7 дней. Это впечатляет. Качество прототипов хорошее, и мы пользуемся этой услугой все чаще и чаще.

Стоимость трафарета составляет менее 6 евро. Но это также увеличивает стоимость доставки и приближает нас к опасной зоне 25-30 евро, которой мы хотим избежать.

Плата JLCPCB.

Aisler: лучшее решение для прототипирования в ЕС

Aisler - довольно молодая компания, базирующаяся в Нидерландах. Загрузите файлы Gerber или даже файлы CAD, и примерно через 2 недели вы получите 3 красивых зеленых доски с отделкой ENIG.

По качеству и стоимости эта услуга будет очень похожа на OSHPark в США, за исключением фирменной пурпурной паяльной маски.

На самом деле Aisler предлагает две невероятно ценные дополнительные услуги:

  • Вы можете заказать трафарет вместе с платой недорого.
  • Также вы можете заказать запчасти для вашего проекта.

Детали немного дороже, чем когда они заказываются напрямую у Mouser или Farnell, но мы обнаружили, что очень полезно иметь возможность включать детали на несколько евро в наши заказы на печатные платы, сохраняя все вместе без необходимости отдельный заказ у наших обычных дистрибьюторов.

Сейчас мы стараемся делать почти все наши ранние прототипы с помощью Aisler.

Доска Aisler.

PCBWay: для больших плат

Когда мы отходим от прототипов и начинаем думать о создании небольшой партии из 200 или более плат, мы использовали другой китайский производитель печатных плат: PCBWay.

Нам они нравятся по следующим причинам:

  • Качество их плат всегда было хорошим, и они подходят для профилей оплавления без свинца.
  • Они предлагают гибкие возможности для панельных печатных плат с отрывными направляющими, V-образным надрезом и / или маршрутизацией выступов.
  • Они выставляют правильные счета, что сохраняет нашего бухгалтера в здравом уме.

Набор панелей производства PCBWay.

Другие опробованные нами решения

Мы сделали несколько заказов на электрооборудование и всегда были довольны качеством их плат. В то время они были немного дороже и немного медленнее, чем JLCPCB, но все же представляли собой очень хороший вариант и хорошего качества.

Мы также использовали allpcb, который предлагал чрезвычайно дешевую курьерскую доставку за короткий период времени.Однако в целом мы обнаружили, что качество их досок было ниже, чем у конкурентов.

PCBGo.cc - испанская компания, созданная для облегчения заказа печатных плат в ЕС. Закажите печатные платы на их веб-сайте, и они позаботятся обо всех вопросах импорта и таможни за вас. Хотя изначально они предлагали очень конкурентоспособные услуги по обслуживанию печатных плат, они увеличили расходы. К тому же добавление трафарета обходится довольно дорого.

В целом с появлением JLCPCB и Aisler эти альтернативные решения стали для нас менее актуальными, учитывая наши потребности в прототипировании.

Существуют также способы доставки, альтернативные повсеместному DHL, такие как EMS, электронные пакеты или авиапочта. Они могут сэкономить вам часть импортных сборов, но доставка может занять много времени. Для нас EMS - единственная реальная альтернатива, когда у вас есть время немного подождать.

Заключение

Есть несколько хороших решений для производства печатных плат, доступных любителям и небольшим компаниям, базирующимся в ЕС, даже в странах с болезненными процессами импорта. Есть полезный веб-сайт под названием PCBShopper, который позволяет сравнивать множество существующих производителей печатных плат по всему миру.

Сегодня, учитывая наши потребности в прототипировании и производстве, принимая во внимание правила импорта и применимые к нам сборы, наше волшебное трио - это JLCPCB, Aisler и PCBWay. Это может измениться завтра, и мы всегда ищем новые решения.

У вас есть несколько полезных советов по изготовлению печатных плат и их отправке в европейские страны? Поделитесь ими с нами в Twitter или на нашей странице в Facebook.

прототипов печатных плат за 2 доллара в JLCPCB

Engineering

Опубликовано 3 августа 2020 г. | от Sumit Bhowal

В течение долгого времени мы проводили наши тесты на макетных платах, я считаю, что у нас уже есть большое количество тестов, которые заслуживают прототипа для более надежных приложений, или решили возобновить электронное проектирование, и я нашел JLCPCB, которые предоставляют услуги по производству печатных плат по очень разумной цене.

На основе некоторых приложений с esp8266 я разработал ESPMonitor Rev1, чтобы облегчить долгосрочное тестирование и установку, поскольку у меня нет времени, навыков и качества. Я решил создать свой дизайн и отправить его в JLCPCB для изготовления моей печатной платы.

В данном случае я не буду учить делать прототип… мы сделаем 5 за 2 доллара !!! в 3 шага.

Еще немного о JLCPCB

JiaLiChuang (HongKong) Co., Limited, является крупнейшей компанией по созданию прототипов печатных плат в Китае и высокотехнологичным производителем, специализирующимся на быстром прототипировании печатных плат и мелкосерийном производстве печатных плат, отлично подходящих для наших проектов.

Обладая более чем 10-летним опытом производства печатных плат, JLCPCB имеет более 200 000 клиентов в Китае и за рубежом, с более чем 8 000 онлайн-заказов на изготовление прототипов печатных плат и производством небольших партий печатных плат в день. Годовая производственная мощность составляет 200 000 кв.м. для нескольких 1-слойных, 2-слойных или многослойных печатных плат. JLC - профессиональный производитель печатных плат с крупногабаритным оборудованием, скважинным оборудованием, строгим менеджментом и превосходным качеством.

Как сделать 5 прототипов за один раз

Всего за 3 шага:

1.Дизайн

В какой-то момент мы создали схематическую диаграмму в некоторых из доступных программ Altium, Eagle, KiCAD, Ares (Proteus), Diptrace, PCBWizard, OrCAD (PSpice) среди других, мы можем использовать любое из вышеперечисленных, Единственное требование - они позволяют сгенерировать файл Gerber для производства.

2. Создание файла GERBER

Gerber - это формат файла, который содержит информацию, необходимую для изготовления печатной платы или печатной платы. На сегодняшний день наиболее распространенным стандартом является RS-274X, хотя есть и другие, менее распространенные.Все программное обеспечение для проектирования, упомянутое выше, позволяет сгенерировать этот файл, в сети есть руководства для их создания без проблем, в этом случае я сгенерирую файл Gerber из EasyEDA.

3. Создайте заказ на изготовление печатной платы JLCPCB. Безумно просто!

  1. Введите https://jlcpcb.com/
  2. Регистр
  3. Введите характеристики. Вы можете нажать https://jlcpcb.com/quote
    Характеристики печатной платы в моем случае:
    Слои: 2.
    Размеры: 100 мм x 100 мм или меньше.
    Толщина печатной платы: 1,6, чтобы сделать ее прочной.
    Цвет: Черный, придает им характер.
    Отделка печатной платы: HASL, покрытие для паяльной ванны, которое покрывает медь и предотвращает ее окисление, облегчает пайку.
    Вес меди: 1 унция.
    и так далее…
    Более того: 4 слоя в JLCPCB также дешевле. Всего $ 5 .
    Мне не требуются какие-либо специальные или дополнительные функции на моей печатной плате.
  4. В корзину.
  5. Добавить файл GERBER
  6. Загрузить сжатый файл Gerber в JLCPCB
  7. Файл успешно загружен
  8. Давайте визуализируем, как печатная плата закончится с помощью Gerber Viewer
  9. После загрузки файла gerber будут отображены фактические размеры печатной платы
  10. Добавьте, просмотрите корзину и нажмите безопасную оплату
  11. Доставка и оплата
  12. Заполните форму с данными
  13. Выберите способ доставки, все зависит от личной срочности для печатных плат и, следовательно, отражается в стоимости доставки
  14. Выберите платеж метод; Кредитные карты и Paypal.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
