Диоды 1n4007 - 1n4001 Кремниевые выпрямители

Габариты, электрические параметры, характеристики, маркировка…

Диоды данного типа применяются для выпрямления переменных токов с частотой от 50 до 100 кГц. В диодах используется односторонняя проводимость. Полупроводниковые выпрямительные диоды имеют большой p-n переход, так как они рассчитаны на выпрямление больших токов. На изделие, паспорте, указаны основные параметры, которые соответствуют их
работе в однополупериодном режиме с активной нагрузкой без конденсатора, сглаживающего пульсации.

1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
Максимальное повторяющееся импульсное   обратное напряжение
VRRM
50 100 200 400 600 800 1000 V
Максимальное значение напряжения VRMS 35 70 140 280 420 560 700 V
Максимальное постоянное запирающее напряжение RMS VR 60 120 240 480 720 1000 1200 V
Максимальный Средний прямой выпрямленный ток IF(AV) 1. 0 1.0 1.0 1.0 1.0 1.0 1.0 A
Максимальный прямой ток   перегрузки, 8,3 мс IFSM 30 30 30 30 30 30 30 A
Максимальный обратный ток Номинальная   VR
TA = 25 ℃
TA = 125 ℃
IR 520 520 520 520 520 520

5

20

uA
Максимальная полная нагрузка   Обратный ток, IR(AV) 30 30 30 30 30 30 30 uA





Цоколевка и все необходимые параметры и габариты

и подробные характеристики можете посмотреть в DATASHEET

Характеристика и свойства выпрямительного диода 1N4001: аналоги

В электронике есть негласный список деталей, которые завоевали особую симпатию среди радиолюбителей. К одному из наиболее распространённых примеров таких элементов относится 1N-4007. Он встречается в большинстве любительских самоделок, а также широком перечне бытовых приборов.

Диоды

Описание и применение 1N-4007

Внешне 1N-4007 представляет собой небольшой цилиндр чёрного цвета. Он состоит из полимерной смолы, применяемой при изготовлении большинства подобных элементов. Внутри скрыт кристалл полупроводника. Его основа – монокристаллический кремний, получаемый из песка путём крайне наукоёмких технических процессов.

По бокам диода имеются два электрических вывода. Их задача – проводить ток от кристалла к плате, в которую впаяна эта деталь. Выводы изготавливаются из меди и покрываются тонким слоем припоя, т.е. лудятся.

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т.е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят.

Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Монтаж 1N-4007

Деталь устанавливается на плату точно так же, как и любые другие двухвыводные элементы. Алгоритм действий следующий:

  1. С помощью специальных игл и паяльника прочищаются от старого припоя монтажные отверстия для детали. Ещё удобнее применять оловоотсос.
  2. Выводы диода вставляются в отверстия согласно полярности. Она указана как на плате, так и на самой детали.
  3. Диод вплотную прижимается к плате. С другой её стороны выводы загибаются. Это необходимо, чтобы зафиксировать деталь перед пайкой.
  4. Выводы припаиваются к контактным площадкам. Лишние отрезки укорачиваются до минимальной длины.

Технические характеристики 1N-4007

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода

In4007 относятся следующие:

  • пиковое обратное периодическое напряжение – 1000 В;
  • максимальное среднеквадратичное напряжение – 700 В;
  • допустимый ток в прямом направлении – 1 А;
  • пиковый прямой ток (один импульс 8,3 мс) – до 30 А.

Диод 1n4007 характеристики

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В. Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Цоколевка 1N-4007

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.

Полоска на диоде

Размеры диода

Габариты деталей особенно важны для проектировщиков и ремонтников, ведь под каждый элемент существует своё стандартизированное посадочное место на плате. 1N-4007 выпускается в корпусе DO-41. Его размеры можно узнать из даташита на эту деталь. При этом завод-изготовитель не знает заранее, в какой именно стране будет реализована его продукция. Поэтому габариты прописываются как в дюймах, так и в миллиметрах (мм в скобках). Некоторые размеры представлены двумя числами, записанными в виде дроби. Они указывают на верхний и нижний пределы допуска.

Размеры диода

Маркировка диода

Одного корпуса недостаточно для того, чтобы идентифицировать деталь. Поэтому принято использовать краткую маркировку. В случае с диодами из линейки 1N

400Х обозначения на корпусе говорят о следующем:

  1. название серии от 1N-001 до самого мощного из линейки 1N-4007;
  2. код завода-изготовителя электронного компонента;
  3. дата выпуска детали с указанием месяца и года.

Буквы на диоде

Рассматриваемый диод выпускается и в корпусе для поверхностного монтажа (SMD). Такие детали получаются ещё меньше по размерам, поэтому их маркировка упрощена до двух символов.

Соответствия обычных и SMD диодов

Замена компонента 4007

Любые детали лучше менять на такие же. Если под рукой нет нужных диодов, то их можно поискать в зарядных устройствах от телефонов, различных блоках питания, энергосберегающих и светодиодных лампочках, детских игрушках или блоках управления от новогодних гирлянд. Аналоги диода 1N4007 подбираются с учётом характеристик.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент. Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85.

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А. Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Достоинства

4007 славятся своей распространённостью и универсальностью. Из-за этого люди хорошо знакомы с этими элементами и часто предпочитают в своих самоделках и для ремонтов именно их.

Однако основным плюсом служит цена. На конец 2019 года они стоят всего 4 цента/за штуку. В известном китайском интернет-магазине и того меньше – 58 центов/100 штук. Несмотря на такую цену, рассматриваемые диоды обладают достойными параметрами в 1000 В / 1 А, что не под силу многим конкурентам, которые в десятки раз дороже.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин. Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Особенности применения

Модель 1N-4007 относится к выпрямительным приборам. Максимальное рабочее напряжение в 1кВ позволяет легко использовать ее в бытовой сети 220 вольт. Два этих фактора обуславливают ее применение. 4007 используется в составе входных диодных мостов для устройств мощностью ниже пары сотен ватт.

Как правило, это дешёвые лампочки, зарядные устройства и прочая мелкая электроника.

Элементы из линейки 1N400Х зарекомендовали себя как надёжный спутник радиолюбителя. Не брезгуют ими и профессионалы. Объясняется это их ценой и распространённостью в современной технике, а также впечатляющими электрическими характеристиками.

Видео

Диод 1N4007 характеристики | Практическая электроника

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного.

Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Размеры корпуса и выводов 1N4007 приведены на следующем рисунке.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
максимально допустимое обратное напряжение, В 50 100 200 400 600 800 1000
максимальное напряжение переменного тока (действующее значение), В 35 70 140 280 420 560 700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Диод 1N4007 характеристики:

  • максимальный долговременный прямой ток при 75°С — 1.0 А;
  • максимальный импульсный ток при длительности импульса 3.8 мс — 30 А;
  • падение напряжения на диоде при токе 1. 0А — 1.1 В;
  • интервал рабочих температур — -65…+175°С;
  • максимальная рабочая частота — 1 МГц;

Кроме обратного напряжения существенной характеристикой является прямой ток, для 1N4007 он достигает 1 А. Теоретически эти диоды можно было бы использовать в импульсном блоке питания на 220 Вт, если обеспечить хороший теплоотвод от диодов (например, залив их компаундом), но не стоит так экстремально подходить к этим диодам и во входном выпрямителе блока питания на 220 В не стоит превышать мощности 50 – 100 Вт в зависимости от эффективности системы охлаждения.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Диод 1N4007. Характеристики, аналог, datasheet

В данной статье приводиться техническое описание диода 1N4007, его цоколевка, характеристики,  аналоги, datasheet и другие дополнительные подробности.

Описание диода 1N4007

1N4007 — широко используемый диод общего назначения. Обычно он используется в качестве выпрямителя в блоках питания. Это диод из серии 1N400x, в которой также есть и другие подобные диоды от 1N4001 до 1N4007. Единственная разница в них — постоянное обратное напряжение.

Диод 1N4007 предназначен для работы с высокими напряжениями и может легко выдерживать напряжение до 1000 В и средний прямой ток до 1 А. При небольших размерах и низкой стоимости он является идеальным для широкого спектра применений.

Область применения 1N4007
  • Источники питания
  • Зарядные устройства для аккумуляторов
  • Удвоители напряжения
  • Адаптеры
  • Защита компонентов

Характеристики диода 1N4007

  • Тип: кремниевый выпрямительный диод общего назначения
  • Постоянное обратное напряжение (max): 1000В;
  • Импульсное обратное напряжение (max): 1200В;
  • Прямой выпрямленный ток (max): 1А;
  • Допустимый прямой импульсный ток (max): 30А;
  • Обратный ток (max): 5мкА;
  • Прямое напряжение (max): 1,1В;
  • Рабочая температура: -65…100 °C
  • Способ монтажа: в отверстие
  • Корпус: DO-41

Размеры диода 1N4007

Цоколевка диода 1N4007

Аналоги  1N4007

Если вы работаете с напряжением ниже 400 В, вы можете использовать 1N4004, если ниже 600 В используйте 1N4005, если ниже 800 В используйте 1N4006. Данные диоды по остальным своим показателям идентичны диоду 1N4007.

Если вы работаете с напряжением более 800 В и ниже 1000 В, вы можете использовать диоды HER208, HER158, FR207, FR107 в качестве эквивалентов. Если вы работаете с напряжением выше 1000 В, вы можете использовать EM520, EM513 и 1N5399 в качестве замены.

Другие возможные аналоги:

  • 1N2070
  • 1N3549
  • 1N3957
  • 1N4249
  • 1N4586GP
  • 1N5416
  • 1S1830
  • 1S1888
  • GP10M

Datasheet 1N4007

Datasheet 1N4007 (138,5 KiB, скачано: 1 879)

Паяльная станция 2 в 1 с ЖК-дисплеем

Мощность: 800 Вт, температура: 100...480 градусов, поток возду...

диод 1n4007 характеристики, аналоги, описание и область применения

Кремниевые выпрямительные диоды – являются самым универсальным типом диодов. Наряду с резисторами, транзисторами, они являются самыми востребованными радиоэлементами и радиодеталями у производителей электроники и простых радиолюбителей. Модель диод 1N4007, а также другие его аналоги применяются в любой сфере, во всех аппаратах, самом различном оборудовании. Они используются в самой простой бытовой электроники, медицинском и даже военном оборудовании.

По своему строению диод 1N4007  – плоскостной диод, изготовленный на основе кремния, используется для выпрямления напряжения до 1кГц. В статье описаны все особенности строения этого диода, способ его крепления, сфера применения и добавлены видеоролики для наглядного понимания процесса. В заключении читателю предложен интересный материал для скачивания по теме статьи.

Самая популярная модель диодов.

Параметры диода

Диод 1N4007 – это плоскостной кремниевый диод с параметрами, стандартными для выпрямителей напряжения средней мощности при работе на частотах до 1000 Гц. В некоторых описаниях могут встречаться неверные обозначения вида in4007. Выпускается в пластмассовом корпусе типоразмера DO-41, с проволочными лужёными аксиальными выводами, для сквозной установки в отверстия печатной платы (THT). Незначительно отличаются размерами варианты исполнения DO-35 и A-405. Изделия для поверхностного монтажа (SMD) изготавливаются в корпусе DO-214 (SMA). Внешний вид На корпус DO-41 в большинстве случаев устойчивой к стиранию краской наносится полное наименование диода – 1N400Х.

Маркировка компонентов SMD, на которых невозможно разместить полное наименование, имеет несколько вариантов, определяемых изготовителем приборов: S7, M7, A7 и другие. Цифра здесь соответствует последней в полном обозначении. Отрицательный вывод (катод) всегда указывается белой или серой полосой. Особых требований к монтажу не предъявляется, пайка выводов для DO-41 допускается при температуре до 260 оС, в течение не более 10 секунд, на расстоянии от корпуса 9,5 мм. Эксплуатационные и предельные параметры Для 1N4007 характеристики снимаются при окружающей температуре 25 оС, если не указано иное значение.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение. Сравнительные характеристики представлены в таблице ниже:

Таблица сравнительных характеристик диода 1N4007 и других

Материал в тему: Что такое конденсатор

Прибор включается по схеме однополупериодного выпрямителя, частота – 60 Гц, используется резистивная или индуктивная нагрузка. Диод 1n5819: характеристики Характеристики:

  • Пиковое и постоянное предельное обратное напряжение – 1000 В;
  • Максимальное среднее (RMS) переменное напряжение – 700 В;
  • Максимальный средний выпрямленный ток – 1,0 А при 75 оС;
  • Пиковый прямой ток в течение одного полупериода – 30 А;
  • Падение напряжения при токе 1 А – 1,0 В;
  • Тепловое сопротивление кристалл – корпус – 25 оС/W;
  • Типичная ёмкость перехода – 15 пФ для частоты 1мГц;
  • Рабочая температура – от -55 до +155 оС.

Другие диоды этой линейки отличаются только значениями допустимых обратных напряжений, они указываются последней цифрой в маркировке – от 50 до 800 вольт. Важно учитывать! Предельное значение прямого тока зависит от температуры корпуса (1 ватт мощности вызывает повышение на 25 оС), в ответственных конструкциях рекомендуется обеспечить достаточный теплоотвод, в некоторых случаях можно использовать контактные площадки платы. Зависимость тока от температуры Особенности применения Характеристики диода 1N4007 определяют области его использования – это выпрямители переменного напряжения частотой 50/60 Гц. Для сетевого выпрямителя 220 вольт применяются 1N4007, 05, 06.

В маломощных низковольтных устройствах (трансформаторных блоках питания) можно использовать диод 1N4001 при стандартном выходном напряжении 12, 24, 36 вольт. На частоте выше 1 кГц не работают: так, установка в выходной каскад импульсного источника питания приведёт к непрогнозируемым последствиям, вплоть до выхода из строя всей конструкции. Уникальными свойствами диоды выпрямительные in4007 не обладают и могут быть заменены любыми с аналогичными параметрами, выпускаемыми в огромных количествах всеми производителями. Отечественные выпрямительные диоды КД243 являются полными аналогами, как и КД208А, КД212. Единственная трудность при замене на российскую продукцию может возникнуть при определении типа – традиционно отечественный производитель маркирует свои изделия разноцветными полосками или точками, расшифровать заключённую в них информацию удаётся только по справочникам.

Диод 1n4007.

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись. И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Упаковка диодов.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

Цветным кольцом на корпусе 1N4007 обозначается вывод катода. Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально. Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Диод 1N4007 характеристики:

  • максимальный долговременный прямой ток при 75°С — 1.0 А;
  • максимальный импульсный ток при длительности импульса 3.8 мс — 30 А;
  • падение напряжения на диоде при токе 1.0А — 1.1 В;
  • интервал рабочих температур — -65…+175°С;
  • максимальная рабочая частота — 1 МГц;

Кроме обратного напряжения существенной характеристикой является прямой ток, для 1N4007 он достигает 1 А. Теоретически эти диоды можно было бы использовать в импульсном блоке питания на 220 Вт, если обеспечить хороший теплоотвод от диодов (например, залив их компаундом), но не стоит так экстремально подходить к этим диодам и во входном выпрямителе блока питания на 220 В не стоит превышать мощности 50 – 100 Вт в зависимости от эффективности системы охлаждения.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Диоды 1n4007.

Заключение

В статье описаны все особенности строения и монтажа диода 1n4007. Более подробная информация о нем сдержится здесь диод 1n4007d. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.gist.github.com

www.jelectro.rul

www.asutpp.ru l

Предыдущая

ПолупроводникиМаркировка различных видов диодов

Следующая

ПолупроводникиЧто такое эффект Ганна и при чем здесь диоды

описание и применение, технические характеристики, аналоги

Замена

Несмотря на распространенность данной модели, может возникнуть ситуация, при которой нужного диода не окажется в домашнем запаснике. В таком случае следует прибегнуть к поиску альтернативы. С этим не будет проблем, поскольку есть компоненты, полностью совместимые или близкие по характеристикам.

Отечественные аналоги 1n4007

Идеальный вариант для замены – КД 258Д, его характеристики практически идентичны импортной модели, а по некоторым параметрам он даже превосходит ее.

КД 258Д – практически полный аналог 1N4007

Не смотря на очевидные преимущества отечественного аналога, у него есть существенный недостаток – высокая стоимость (по сравнению с 1N4007). Оригинал стоит порядка $0.05, в то время, как наша деталь порядка $1. Согласитесь, разница существенная.

В некоторых случаях можно использовать диоды Д226, КД208-209, КД243 и КД105, но предварительно потребуется проанализировать их характеристики на предмет совместимости с режимом работы в том или ином устройстве.

Зарубежные аналоги

Среди импортных деталей более широкий выбор для полноценной замены, в качестве примера можно привести следующие модели:

  • HEPR0056RT, выпускается компанией Моторола;
  • среди продукции Томпсон есть два полных аналога: BYW27-1000 и BY156;
  • у Филипса это BYW43;
  • и три компонента (10D4, 1N2070, 1N3549) от компании Diotec Semiconductor.

Описание и применение 1N-4007

Внешне 1N-4007 представляет собой небольшой цилиндр чёрного цвета. Он состоит из полимерной смолы, применяемой при изготовлении большинства подобных элементов. Внутри скрыт кристалл полупроводника. Его основа – монокристаллический кремний, получаемый из песка путём крайне наукоёмких технических процессов.

По бокам диода имеются два электрических вывода. Их задача – проводить ток от кристалла к плате, в которую впаяна эта деталь. Выводы изготавливаются из меди и покрываются тонким слоем припоя, т.е. лудятся.

Дополнительная информация. Диоды предназначены для пропускания электрического тока в одном направлении, т.е. от анода (+) к катоду (-). Их гидравлический аналог – клапан. Такое свойство заложено в эту деталь на уровне кристаллической решётки кремния, из которого её производят. Также диоды бывают на основе германия, но на данный момент их практически не применяют.

Замена компонента 4007

Любые детали лучше менять на такие же. Если под рукой нет нужных диодов, то их можно поискать в зарядных устройствах от телефонов, различных блоках питания, энергосберегающих и светодиодных лампочках, детских игрушках или блоках управления от новогодних гирлянд. Аналоги диода 1N4007 подбираются с учётом характеристик.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент

Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А. Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин

Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Навигация по записям

Диод 1N4007 характеристики :

  1. solder На серию 1N4001 — 1N4007 характеристики в datasheet .Сергей Юрьевич Кто нибудь знает граничную частоту работы 1N40001? Меня интересует работа этих диодов в УНЧ (к примеру в УНЧ Шушурина в место Д223Б).admin Автор записи

    Сомневаюсь, что 1N4001 подойдет для работы на звуковых частотах. Он всетакие расчитан на 50 Гц (60 Гц). Есть другой, тоже широкораспостраненный диод: 1N4148. Вот он может подойти, у него есть и отечественный аналог КД522Б.

  2. Root В тех случаях, когда рабочая частота диодов не указана явно, смотрите на емкость перехода и время выключения диода. Если емкость более 5 пикофарад, а время выключения больше 100 наносекунд, то в импульсных, высокочастотных и в звуковых схемах ему делать нечего, ну кроме разве что в качестве выпрямителя или источника опорного напряжения. Если емкость и время в даташите не указаны, значит эти параметры вообще не регламентируются и диод не следует использовать в сигнальных цепях УНЧ. Это относится и к Д223. На его место лучше будет поставить КД522 или 1N4148. Их скоростные характеристики на порядки лучше чем у Д223 и 1N4007, а по максимальным токам и напряжениям они вполне подходят для использования в схеме упомянутого усилителя. При том найти их не проблема где угодно, очень распространенные диоды.

Greg Пару дополнений: — самый распространенный, все-таки 1N4004, так как рассчитан на работу в электросети 220V, а производители зарядок и другой недорогой техники считают каждый цент; — максимальный ток указан для постоянного напряжения, а в мостике работают поочередно два плеча, поэтому выдерживают в 2-3 раза больший; — компаунд компаунду рознь, эпоксидная смола (самый распространенный) теплообмен только ухудшит, уж лучше оставить на воздухе, или заливать специальным токонепроводящим термокомпаундом.Root Охотно верю, что в мостовом включении диоды выдерживают ток в 2 раза больший, чем указано в даташите. Но в 3 раза? Каким образом? При том не стоит слепо доверять импортным даташитам на выпрямительные диоды в том месте, где указаны максимальные значения прямых токов. Как правило, попытка заставить диод серии 1N40xx работать на границе указанных в документации параметров приводит к выходу его из строя задолго до указанного в той же документации срока. Слишком мелкие корпуса и излишне малое сечение выводов, и как следствие худший отвод тепла от полупроводника. Недаром отечественные выпрямительные КД делали с выводами значительно большего диаметра при тех же заявленных рабочих токах, и в более габаритных корпусах.Greg Так токи, вернее их значения, разными бывают: пиковыми, действующими и пр. Я указал упрощенное представление о выборе, не более того. Нагрузка такая-то, ага — такие подойдут, чтоб не считать. Но прозвучало, возможно, как призыв использовать в граничных условиях эксплуатации, а я к этому не призывал. Исправляюсь: используйте полупроводниковые приборы с 30% запасом по всем показателям! О даташитах: верить можно и нужно тем, что поставляются в коробке вместе с деталями. А то много аналогов, которые не совсем аналогичны. О наших КД промолчу, не хочу о грустном.Иннокентий У меня в памяти осталось 20% запаса по обратным напряжениям для отечественной элементной базы. Удивительно что для зарубежные полупроводников о таком запасе не нужно помнить, да и повторяемость характеристик у них в разы лучше чем в продукции отечественной полупроводниковой промышленности.Greg Там — все лучше, в разы однозначно, а иногда и на целый порядок лучше. Не в обиду отечественной индустрии, но на границе 80-90-х она отстала насовсем, а не на сколько-то там лет. Уже тогда, приходилось закупать станки за рубежом, хоть это и замалчивалось по патриотическим мотивам, потому что наши не только не справлялись с возрастающими задачами автоматизации, но и приблизится к ним не могли. А загнивающий запад… мне довелось обслуживать такие линии и бывать там, где их производили, поэтому знаю, о чем говорю.

Игорь В дешевых блоках питания встречаются и двухполупериодные выпрямители. В этом случае китайцы экономят два, а не три диода.

Цоколевка 1N-4007

Что такое диод — принцип работы и устройство

Она же – распиновка. Указывает на расположение выводов. У любого диода их два. Они именуются анодом и катодом. Грубо говоря, их можно назвать соответственно плюсом и минусом. На корпусе данного электронного компонента имеется полоса-кольцо. Располагается она со стороны катодного вывода.

На плате встречаются два типа обозначения диода. Они также содержат в себе полосы. Их задача состоит в том, чтобы показать, как правильно установить элемент. Соответствия между полосами на реальной детали и на плате легко запомнить по картинке, приведённой ниже.


Полоска на диоде

Аналоги

Не следует забывать, что предложенный элемент IN4007 предстает лишь одним из поверенных довольно огромного семейства устройств такого класса. Помимо этой модели, имеются и иные, наименования которых модифицируются от модели IN4001 до IN4006. Какие ещё модификации присутствуют в представленном диапазоне можно и без труда догадаться, так как во всей этой серии меняется исключительно — завершающий индекс.

По нему, между прочим, можно узнать все о самом устройстве. Оказывается, чем меньше заключительный индекс в названии диода, тем мельче полупроводниковый элемент, применяемый в конструкции. В частности, представители этого семейства конструкций, в процессе их работы продемонстрировали любопытное свойство — это менять свою ёмкость.

Этот показатель непосредственно находится в зависимости от величины возвратного напряжения, которое было приложено к устройству. Отталкиваясь из этой занятной особенности, эксперты пришли к заключению, что представленные элементы можно приспособлять в качестве временных заменителей варикапов.

Между прочим, IN4007 может быть применен и в качестве эрзаца всех предшествующих устройств (девайсов) данной серии. Так как является самым мощным из них, что можно узнать по самому последнему индексу. Поэтому, за неимением диодов этой серии, но с иным индексом, можно без проблем выйти из такой сложной, сменив их диодом IN4007, который является в наибольшей степени универсальным.

1n4007 по даташиту — прежде всего низкое падение напряжения в прямом направлении и высокая пропускная способность.

Можно вспомнить и об аналогах, которые имеются на рынке и готовы заменить данный элемент в случае необходимости. Если юзеру далеки все заграничные конструкции и сердцем он с отечественным производителем, то у него есть основание для радости, поскольку имеется российский аналог диоду выпрямительному IN4007, который всецело отвечает ему, по всем данным — модель КД258Д. Кстати, зарубежному она ничем не уступает, поэтому в случае покупки, юзер не рискует потерять в производительности:

  1. Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
  2. Thomson — BYW27-1000, BY156;
  3. Philips — BYW43;
  4. Motorola — HEPR0056RT.

Здесь необходимо выделить и тот факт, что здесь далеко не все распространенные аналоги разбираемого устройства, но они уж определенно являются самыми известными.

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Практически в любых импортных электронных устройствах можно встретить диоды 1n400х. Учитывая популярность этой серии, имеет смысл детально ознакомиться с описанием ее топового элемента. Речь идет о диоде 1N4007.Давайте рассмотрим его основные технические характеристики, назначение, маркировку и возможность замены отечественными и зарубежными аналогами.

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисункеМиллиметрыДюймы
minMaxminmax
A4,105,200,1610,205
В2,002,700,0790,106
С0,710,860,0280,034
D25,401,000
E1.270.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Технические характеристики 1N-4007

Параметры любой детали лучше всего искать в её datasheet-е. Несмотря на низкую стоимость, рабочие свойства элемента весьма достойны. К основным характеристикам диода In4007 относятся следующие:

  • пиковое обратное периодическое напряжение – 1000 В;
  • максимальное среднеквадратичное напряжение – 700 В;
  • допустимый ток в прямом направлении – 1 А;
  • пиковый прямой ток (один импульс 8,3 мс) – до 30 А.


Диод 1n4007 характеристики

Полупроводниковый диод

Из даташита видно, что у всех диодов этой линейки одинаковый ток, но разные напряжения. Например, у диода 1N4001 характеристики таковы: 35 В / 1 А.

Важно! Подбирая диод (а ещё конденсатор), следует учитывать не действующее, а пиковое напряжение. Вольтметр, подключенный в розетку, показывает 220 В

Это действующее значение. Пиковое – примерно равно 310 В. Uпик = 1,41*Uдей = 1,41*220 = 310,2.

Падение напряжения на диоде Шоттки

Если же подать прямой ток на диод, то на диоде будет “оседать” напряжение. Это падение напряжения называется прямым падением напряжения на диоде. В даташитах обозначается как Vf , то есть Voltage drop.

прямое падение напряжения на диоде

Если пропустить через такой диод прямой ток, то мощность, которая будет на нем рассеиваться, будет определяться формулой:

где

P – мощность, Вт

Vf – прямое падение напряжение на диоде, В

I – сила тока через диод, А

Поэтому, одним из главных преимуществ диода Шоттки является то, что его прямое падение напряжения намного меньше, чем у простого диода. Следовательно, он будет меньше рассеивать тепло, или простым языком, меньше нагреваться.

Давайте рассмотрим один из примеров. Возьмем диод 1N4007. Его прямое падение напряжения составляет 0,83 Вольт, что типично для простого полупроводникового диода.

падение напряжение на диоде в прямом включении

В настоящий момент через него проходит сила тока, равная 0,5 А. Давайте рассчитаем его рассеиваемую мощность в данный момент. P=0,83 x 0,5 = 0,415 Вт.

Если рассмотреть этот случай через тепловизор, то можно увидеть, что его температура корпуса составила 54,4 градуса по Цельсию.

Теперь давайте проведем тот же самый эксперимент с диодом Шоттки 1N5817. Как вы видите, его прямое падение напряжения составило примерно 0,35 В.

падение напряжения на диоде Шоттки при прямом включении

При прохождении силы тока через диод Шоттки в 0,5 А, мы получим рассеиваемую мощность P=0,5 x 0,35 = 0,175 Вт. При этом тепловизор нам покажет, что температура корпуса уже будет 38,2 градуса.

Следовательно, Шоттки намного эффективнее, чем простой полупроводниковый диод в плане пропускания через себя прямого тока, так как он обладает меньшим падением напряжения, а следовательно, меньше рассеивает тепло в окружающее пространство и меньше нагревается.

Прямое падение напряжения можно также посмотреть и в даташитах. Например, прямое падение напряжения на диоде Шоттки 1N5817 можно найти из графика зависимости прямого тока от падения напряжения на диоде Шоттки

график зависимости прямого тока от напряжения

В нашем случае если следовать графо-аналитическому способу, то мы как раз получаем значение 0,35 В

Маркировка диода in4007

Начнем с расшифровки для деталей в корпусе DO-41. Варианты нанесенных на него обозначений приводятся на рисунке.

Значимые элементы маркировки

Расшифровка:

  1. Наименование модели серии 1N4001-4007.
  2. Графический или буквенный или буквенно-цифровой код производителя радиодетали.
  3. Дата производства в формате месяц/год (приводится последние две цифры).

Поскольку SMD корпус имеет небольшой размер, то если нанести на него полное наименование модели, распознать надпись невооруженным глазом будет затруднительно. Поэтому название кодируется в соответствии с таблицей.

Таблица маркировки для smd-диодов серии 1N400x.

М1М2М3М4М5М6М7
1N4001!N40021N40031N40041N40051N40061N4007

Внешний вид

1n4007, а также все элементы этой линейки, имеют литой корпус, изготовленный из негорючего пластика. Чтобы не задумываться, где какая сторона этого элемента, со стороны вывода катода на корпусе имеется цветная полоса.

Монтаж подобных диодов допускается как вертикальный, так и горизонтальный — это значения не имеет. Вообще данные элементы очень неприхотливы, что в сумме с их выносливостью и невысокой стоимостью, конечно, делает их поистине незаменимыми.

По внешнему виду они ничем не отличаются от других диодов, а потому необходимо обращать внимание, какая маркировка нанесена на корпус

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Очень важно то, что подобные диоды очень сложно перегреть при пайке, так как он имеет длинные контактные ножки (порядка 2.5 см), которые, как известно, работают как радиатор. Сам же диод 1n4007 выдерживает прямой нагрев до 250 градусов в течение 10 секунд

Подводя итог, можно с уверенностью сказать, что диоды этой линейки, равно как и их аналоги — это очень удобный выход при сборке схем различных устройств питания как на 220, так и на 380 вольт.

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись.

И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

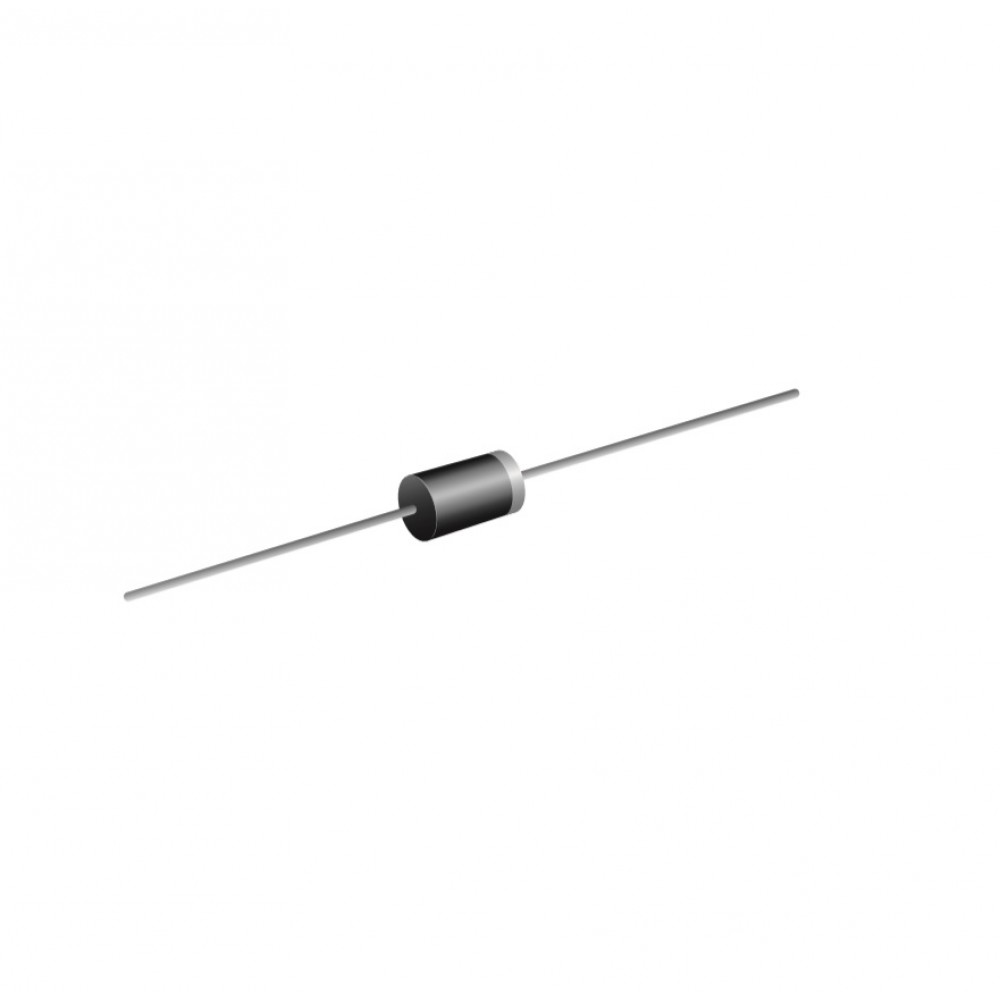

Цветным кольцом на корпусе 1N4007 обозначается вывод катода.

Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.

1N40011N40021N40031N40041N40051N40061N4007
максимально допустимое обратное напряжение, В501002004006008001000
максимальное напряжение переменного тока (действующее значение), В3570140280420560700

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Как проверить 1N4007?

С проверкой данного полупроводникового компонента проблем не возникнет, он тестируется так же, как и обычные диоды. Для этого процесса нам понадобится только мультиметр или омметр.

Расскажем пошаговый алгоритм тестирования:

  1. включаем прибор и переводим его в режим «Прозвонка» так, как продемонстрировано на рисунке. Если у вас другая модель мультиметра, обратитесь к руководству пользователя, оно прилагается к каждому измерительному прибору. Режим для проверки диодов отмечен синим квадратом
  2. Подключаем щупы к проверяемой детали, причем красный к аноду, а черный к катоду. При такой полярности через диод 1N4007 будет проходить ток, что отобразится на дисплее прибора. Если он показывает бесконечно большое сопротивление, значит, можно с уверенностью констатировать внутренний обрыв, и на этом заканчивать тестирование.
  3. Меняем полярность подключения и смотрим на показания мультиметра. При смене направления (полярности) диод не пропускает через себя напряжение, следовательно, сопротивление будет бесконечно большим. Другие показания говорят о пробое перехода.

Этих действий вполне достаточно для определения работоспособности полупроводниковых диодов этой серии.

«>

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

  • Motorola — HEPR0056RT;
  • Philips — BYW43;
  • Diotec Semiconductor — 10D4, 1N2070, 1N3549;
  • Thomson — BY156, BYW27-1000;
  • отечественный аналог — КД258Д.

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Диоды 1n4007.

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым
, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого
, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Любой, кто хоть немного знаком с преобразованием переменного тока в постоянный, понимает, что без участия диодного моста, который отсекает часть синусоиды, в этом деле не обойтись. Если для примера взять блок зарядки сотового телефона, то практически во всех подобных устройствах применяются однотипные элементы для его сборки, и наилучшим вариантом для подобной цели считается 1n4007 или его аналоги.

Для начала попробуем разобраться, что же он представляет собой, в чем его преимущества перед другими и рассмотреть характеристики.

В этой линейке диодов присутствуют 1n, от 4001 до 4007, причем, к примеру, такой компонент, как 1n4004, характеристики которого схожи с 1n4007, имеет различие только по току. Для работы с сетевым напряжением в 220 вольт подходит как один, так и другой.

Вообще, если в схеме присутствует выпрямительный мост на указанных компонентах, наилучшим будет вариант установки именно 1n4007, как имеющего самые высокие параметры в этой линейке, и при этом не имеющим особых различий с более слабыми диодами.

Заключение

Диод IN 4007 очень часто употребляется для разнообразных модификаций блоков питания. Данный полупроводниковый элемент впору назвать и впрямь незаменимым, если нужна основа или восстановление таких девайсов. К тому же, в силу собственной универсальности, IN 4007 может заменить собой каждую модель из своего окружения.

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован
, даже несмотря на обилие дешевых и надежных диодных матриц.

Диод IN4007 является очень мощным полупроводниковым устройством, которое чаще всего используется в блоках питания, а именно в их выпрямительной части, то есть в диодном мосту. Основная задача таких полупроводниковых элементов заключается в том, что они участвуют в преобразовании переменного напряжения в постоянное, так как именно на этом напряжении сейчас работают почти все микроэлектронные компоненты.

Принцип работы такого диода довольно прост и заключается в следующем: он открыт в одном направлении, что позволяет сигналу проходить по нему, но в случае смены полярности диод закрывается, что делает невозможным прохождение через него любого импульса.

Такой диод производится компаниями, которые базируются на Тайване. При производстве задействуют производственные мощности таких компаний, как Rectron Semicondactor и Diodes. Конечно же, можно встретить на рынке диоды, которые были произведены и другими компаниями, но они встречаются уж очень редко.

После того как были замолвлены пару словечек о назначении и о самом предмете, который может быть интересен пользователю, можно перейти непосредственно к самим характеристикам вышеназванного диода. Знание его характеристик поможет любому мастеру грамотнее и продуктивнее использовать диод
по его прямому назначению.

Итак, диод IN4007 обладает следующими характеристиками:

  • вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
  • 250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
  • катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
  • напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
  • элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
  • также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
  • при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания
. Наиболее часто эту деталь можно встретить в выпрямительной части схемы.

Оцените статью:

назначение, характеристики данного полупроводникового элемента, достоинства и аналоги

Диод IN4007 является очень мощным полупроводниковым устройством , которое чаще всего используется в блоках питания, а именно в их выпрямительной части, то есть в диодном мосту. Основная задача таких полупроводниковых элементов заключается в том, что они участвуют в преобразовании переменного напряжения в постоянное, так как именно на этом напряжении сейчас работают почти все микроэлектронные компоненты.

Принцип работы такого диода довольно прост и заключается в следующем: он открыт в одном направлении, что позволяет сигналу проходить по нему, но в случае смены полярности диод закрывается, что делает невозможным прохождение через него любого импульса.

Такой диод производится компаниями, которые базируются на Тайване. При производстве задействуют производственные мощности таких компаний, как Rectron Semicondactor и Diodes. Конечно же, можно встретить на рынке диоды, которые были произведены и другими компаниями, но они встречаются уж очень редко.

Характеристики диода IN4007

После того как были замолвлены пару словечек о назначении и о самом предмете, который может быть интересен пользователю, можно перейти непосредственно к самим характеристикам вышеназванного диода. Знание его характеристик поможет любому мастеру грамотнее и продуктивнее использовать диод по его прямому назначению.

Итак, диод IN4007 обладает следующими характеристиками:

  • вес этого элемента, используемого в блоках питания, составляет всего 0,35 грамма;
  • 250 градусов по Цельсию — такова температура пайки устройства и это при условии, что не будет превышен временной лимит в 10 секунд;
  • катод на данных элементах обозначается специальным кольцом, которое можно наблюдать на корпусе;
  • напряжение, максимальное для элемента (также называемое «пиковым»), не может превышать значение более 1000 В;
  • элемент имеет свой диапазон рабочих температур, который заключается между следующими температурными показателями: от -55 до 125 градусов по Цельсию;
  • также требуется следить за максимальным значением тока, которое может проходить через данное устройство. Данный показатель не должен превышать 1 А;
  • при открытом p-n переходе максимальное падение напряжения не может равняться более 1 В при силе тока в 1 А.

При более внимательном рассмотрении приложенных характеристик этого диода, можно заметить, тот факт, что это довольно мощный элемент, который будет способен осуществлять работу с 220 В и с 380 В. Поэтому анализируя именно эти показатели, можно понять, что данные диоды создавались именно для блоков питания. Наиболее часто эту деталь можно встретить в выпрямительной части схемы.

Видео: Диоды IN4007 1.0A 1000V с Aliexpress

Назначение

После рассмотрения основных характеристик этого диода, можно подробнее обозначить назначения данного элемента, чтобы пользователь, ещё не знакомый с ним, смог лучше разобраться, как применять его в будущем.

Основная сфера, в которой применяются указанные устройства — это, конечно же, диодные мосты. Это было указано ещё в начале статьи. Далее, в качестве другой сферы их применения, но уже менее востребованной, можно указать силовую электронику. В данной сфере они используются в качестве различных аналоговых усилителей. В случае внедрения таких диодов в определённое устройство, можно значительно улучшить имеющиеся характеристики.

Также диоды IN4007 отлично себя зарекомендовали в случае их встраивания в регулируемые источники питания. По свидетельству специалистов, именно данные диоды являются наиболее предпочтительным вариантом для устройств такого типа, поэтому рекомендуется использовать именно их.





Серия устройств IN4001-IN4007

Следует помнить, что представленный элемент IN4007 является лишь одним из представителей довольно большого семейства устройств такого класса. Кроме этой модели, существуют и другие, наименования которых варьируются от модели IN4001 до IN4006. Какие ещё модели находятся в представленном диапазоне можно легко догадаться, так как во всей этой серии меняется только последний индекс. По нему, кстати, можно узнать больше и о самом устройстве. Дело в том, что чем меньше последний индекс в названии диода, тем меньше полупроводниковый элемент, использующийся в устройстве.

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения, которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.



Аналоги диода IN4007

Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Если пользователю чужды все иностранные разработки и сердцем он с отечественным производителем, то у него есть повод для радости, так как существует отечественный аналог диоду IN4007, который полностью соответствует ему по всем характеристикам — модель КД258Д. Они ничем не уступает иностранному аналогу, так что в случае приобретения, пользователь не рискует потерять в производительности.

Кроме этого, похожими характеристиками обладают следующие модели различных производителей:

  • Diotec Semiconductor — модели IN3549, IN2070 и 10D4;
  • Thomson — BYW27-1000, BY156;
  • Philips — BYW43;
  • Motorola — HEPR0056RT.

Тут следует указать тот факт, что это далеко не все существующие аналоги рассматриваемого устройства, но они уж точно являются самыми популярными.

Видео: Питание светодиода от 220 вольт

Выводы

Диод IN4007 очень часто используется для различных версий блоков питания. Этот полупроводниковый элемент можно назвать просто незаменимым, если требуется создание или ремонт таких устройств. К тому же в силу своей универсальности, IN4007 может заменить собой любую модель из своего семейства.

Диод IN4007 зарекомендовал себя устройством весьма надёжным, универсальным, да и стоит он относительно недорого, что делает его довольно доступным для любого пользователя. При учёте всех вышеуказанных достоинств, неудивительно почему данный полупроводниковый элемент столь популярен.

Видео: Диоды 1N4007 из Китая



1N4001 Диод: распиновка, детали, аналоги, лист данных

Контакт Конфигурация

Контактный №

Имя контакта

Описание

1

Анод

Ток всегда проходит через анод

2

Катод

Ток всегда выходит через катод

1N4001 Характеристики диода
  • Средний прямой ток 1А
  • Неповторяющийся Пиковый ток 30А
  • Обратный ток 5uA.
  • RMS обратное напряжение 35V
  • Пиковое повторяющееся Обратное напряжение 50 В
  • Доступен в пакете DO-41

Примечание: Полную техническую информацию можно найти в таблице данных 1N4001 в конце этой страницы.

1N4001 Эквивалентные диоды

1N4148, 1N4733A, 1N5408, 1N5822, стабилитроны.

Описание

Диод - это устройство, пропускающее ток только в одном направлении.То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Для диода 1N4001 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Следовательно, мы можем использовать это в схемах, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно. Он может выдерживать пики обратного напряжения до 50 В.

Применение диода
  • Может использоваться для предотвращения проблем с обратной полярностью
  • Полуволновые и полноволновые выпрямители
  • Используется как устройство защиты
  • Регуляторы тока

2D-представление (DO-41)

1N4001.datasheet - Технические характеристики: Тип диода: Стандартный Recovery; Повторяющийся

B508F303-FEC: ДЕРЖАТЕЛЬ, 25WAY Технические характеристики: Серия: -; Тип аксессуара: Устройство снятия напряжения; Для использования с: миниатюрными разъемами IDC D Sub; Кол-во позиций: 25; Материал для снятия напряжения: -

SPC14922: СРЕДСТВО ОТ ДЕФЕКТА, ГОМПОЛИМЕР ПОЛИПРОПИЛЕНА Технические характеристики: Серия: -; Тип аксессуара: Ботинки для снятия натяжения; Для использования с: RJ-45; Кол-во позиций: -; Материал снятия напряжения: полипропилен

MH-10176: ДЕРЖАТЕЛЬ, 15WAY Технические характеристики: Серия: Mh205; Для использования с: разъемами IDC D Sub серии Mh205; Размер D Sub Shell: DA; Материал снятия напряжения: -; Максимальный диаметр кабеля: -

MC25115: АВТОМОБИЛЬНОЕ РЕЛЕ, SPDT, 12 В постоянного тока, 40 А Технические характеристики: Напряжение катушки постоянного тока Номинальное: 12 В; Максимальный контактный ток: 40А; Контактное напряжение переменного тока номинальное: -; Номинальное контактное напряжение постоянного тока: 14 В; Сопротивление катушки: 90 Ом; Конфигурация контактов: SPDT; Монтаж реле: Вставной; Внешняя высота: 24.6мм; Внешняя ширина: 27,8 мм; Внешняя глубина: 27,6 мм

KTL-RAB: Крышка переключателя Характеристики: Для использования с: Тактильными клавишными переключателями Multicomp; Цвет привода / крышки: Синий

50-003-05: ОБЪЕКТИВ, БЕЛЫЙ, 18X18MM, ДЛЯ D16 Технические характеристики: Диаметр монтажного отверстия: -; Для использования с: 16-й серией; Ширина линз: 18 мм; Цвет линз: белый; Высота линз: 18 мм; Диаметр линз: -

MCLTL-613R: ВЫКЛЮЧАТЕЛЬ, ТАКТИЛЬНЫЙ, SPST, 50 мА, ПАЙКА

SPC20034: КАБЕЛЬ МОНИТОРА, RGB, 10 ФУТОВ, ЧЕРНЫЙ Спецификации: Тип кабельной сборки: Монитор; Тип разъема A: прямой штекер BNC; Тип разъема B: штекер HD-15; Длина кабеля - английская система мер: 10 футов; Длина кабеля - метрическая система: 3.05м; Цвет куртки: черный; Тип штекера: -

SPC21923: Технические характеристики кабельной сборки Ethernet: Тип кабельной сборки: Ethernet; Тип разъема A: Штекер RJ45; Тип разъема B: Штекер RJ45; Длина кабеля - английская система мер: 7 футов; Длина кабеля - метрическая система: 2,13 м; Цвет куртки: Синий

MCV820K05DS: VARISTOR, 135, ДИСК 5 мм Технические характеристики: Серия: -; Тип варистора: Металлооксидный варистор (MOV); Пиковый импульсный ток @ 8 / 20с: 400А; Корпус варистора: 5мм ДИСК; Максимальное напряжение зажима Vc: 135 В; Пиковая энергия (10/1000 мкс): 3Дж; Номинальное напряжение постоянного тока: 66 В; Номинальное напряжение переменного тока: 50 В; Диапазон рабочих температур: - ; MSL: -

SPC21836: Винты, машина

MCTA500 / 35: ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР Технические характеристики: Номинальная мощность: 500 ВА; Вторичные напряжения: 1 x 35 В; Номинальный вторичный ток: 7.14А; Монтаж трансформатора: Панель

1N4001 Распиновка диода, эквивалент, техническое описание, спецификации и другая полезная информация

В этом посте мы собираемся обсудить распиновку диода 1N4001, эквивалент, техническое описание, технические характеристики, особенности и другую полезную информацию об этом диоде.

Характеристики / технические характеристики:
  • Тип упаковки: Доступен в пакетах DO-41 и SMD
  • Тип диода: Кремниевый выпрямительный диод общего назначения
  • Максимальное повторяющееся обратное напряжение: 50 В
  • Средний ток в прямом направлении: 1000 мА
  • Неповторяющийся макс. Ток в прямом направлении: 30A
  • Макс.рассеиваемая мощность: 3 Вт
  • Максимальная температура хранения и эксплуатации должна быть: от -55 до +175 градусов по Цельсию

1N4001 Аналог:

1N4001 можно легко заменить на диоды с другими номерами в серии 1N400x.Все характеристики диодов этой серии одинаковы, за исключением максимального повторяющегося резервного напряжения или напряжения, на котором они работают. Вы можете легко заменить диод другим эквивалентным диодом с более высоким повторяющимся обратным напряжением, но вы не можете заменить диод с повторяющимся обратным напряжением ниже, чем ваш реальный диод. Другие возможные эквиваленты: SF11, RL201, RL202, HER201, HER202, HER102, HER101, FR202, FR201, 1N5392, 1N5391.

1N4001 Описание диода / Описание:

А 1N4001 - диод серии 1N400x, все диоды этой серии широко используются в электронной технике.Эти диоды предназначены для выпрямления и других задач общего назначения в электронных схемах. В основном он используется в блоке питания электронных приборов для преобразования переменного напряжения в постоянное, блокировки напряжения в нужных местах в цепи и т. Д. Этот диод изготовлен с довольно хорошими характеристиками, например, ток 1 А в прямом направлении, рассеиваемая мощность 3 Вт, небольшой размер. а низкая цена делает его идеальным для использования в широком спектре электронных приложений.

Где мы можем его использовать:

Как обсуждалось выше, 1N4001 может использоваться в самых разных электронных устройствах, в основном он используется для выпрямления в источниках питания, зарядных устройствах и во многих электронных устройствах.Но помимо вышеперечисленных применений его также можно использовать для любых общих требований, например, для блокировки тока, блокирования скачков напряжения, повышения напряжения и т. Д.

Приложения:

Цепи питания

Схемы зарядных устройств для аккумуляторов

Удвоители напряжения

Адаптеры для цепей

Цели исправления

Защита компонентов

Блокировка входящего напряжения там, где не требуется

Как безопасно долго работать в цепи:

Для безопасной работы диода не рекомендуется использовать его в цепях выше 50 В.Всегда подключайте анод и катод диода с правильной полярностью, не управляйте нагрузкой более 1000 мА и всегда храните и используйте при температуре ниже -55 по Цельсию и выше +175 по Цельсию.

1N4001 Лист данных:

Чтобы загрузить техническое описание, просто скопируйте и вставьте приведенную ниже ссылку в свой браузер.

http://pdf.datasheetcatalog.com/datasheet/fairchild/1N4001.pdf

1N4001 Даташит диода эквивалентная замена, распиновка, размеры, характеристики

Характеристики диода 1N4001

  • Максимальное рекуррентное пиковое обратное напряжение - 50 В
  • Максимальный средний прямой выходной ток - 1 A
  • Максимальное падение напряжения в прямом направлении на элемент при 1.0A пост.

Полярность и расположение выводов

Диод 1N4001 имеет катод (-) и анод (+). На схематическом изображении вершина треугольника с линией наверху является катодом. Катод обозначен на корпусе диода полосой, как показано ниже.Ток может течь только от анода к катоду и никогда от катода к аноду - диод 1N4001 похож на односторонний электрический клапан.

Размеры диода 1N4001

Замена и эквивалент

Вы можете заменить 1N4001 на SF14, SF13, SF12, SF11, RL207, RL206, RL205, RL204, RL203, RL202, RL201, HER7208, HER7208, , HER205, HER204, HER203, HER202, HER201, HER158, HER157, HER156, HER155, HER154, HER153, HER152, HER151, HER108, HER107, HER106, HER105, HER104, FR206204, FR202, FR204, FR204, FR204, FR204, FR204 , FR203, FR202, FR201, FR157, FR156, FR155, FR154, FR153, FR152, FR151, FR107, FR106, FR105, FR104, FR103, FR102, FR101, EM520, EM516, EM513, BY133, 1U8, 1U 1U5, 1U6 , 1U4, 1U3, 1U2, 1U1, 1N5399, 1N5398, 1N5397, 1N5395, 1N5393, 1N5392, 1N5391, 1N4937, 1N4936, 1N4935, 1N4934, 1N4933, 1N4007, 1N40024003, 1N4007, 1N4002400, 1N4007, 1N4002400, 1N4007 , 1A4, 1A3, 1A2, 1A1, SF15, SF16, SF18, SF21, SF22, SF23, SF24, SF25, SF26, SF28, UF4001, UF4002, UF4003, UF4004, UF4005, UF4006, UF4007, 1N4001G, 1N44002G, 1N4002G, 1N4002G , 1N4005G, 1N4006G, 1N4007G, 1N4933G, 1N4934 Г, 1Н4935Г, 1Н4936Г, 1Н4937Г

1N4001 Диод: распиновка, аналог, характеристики [Видео]

A 1N4001 - диод серии 1N400x, все диоды этой серии широко используются в электронных устройствах.

Диод 1N4001 изготавливается с хорошими характеристиками, такими как ток на входе 1 А, рассеиваемая мощность 3 Вт, небольшой размер и низкая цена, что делает его идеальным для широкого спектра электронных приложений.

Как использовать диод (пример 1N4001)?

Каталог


1N4001 Распиновка

1N4001 Диод имеет катод (-) и анод (+). На схематическом изображении вершина треугольника с линией наверху является катодом.


Полярность диода. Ток может течь только от анода к катоду, а не от катода к аноду - диод 1N4001 похож на односторонний клапан.

Контактный №

Имя контакта

Описание

1

Анод

Ток всегда проходит через анод

2

Катод

Ток всегда выходит через катод


1N4001 Модель CAD

1N4001 Обозначение

1N4001 Площадь основания

1N4001 3D Модель


1N4001 Параметры

Средний выпрямленный ток

1A

Марка

ON Полупроводник

Емкость

15 пФ

Конфигурация

Одноместный

Контактное покрытие

Олово, матовое

Текущий рейтинг

1A

Диаметр

2.72 мм

Конфигурация элементов

Одноместный

Прямой ток

1A

прямое напряжение

1,1 В

Высота

5,2 мм

If - прямой ток

1 А

Ir - обратный ток

10 мкА

Без свинца

Без свинца

Длина

5.2 мм

Производитель

ON Полупроводник

Максимальная рабочая температура

175 ° С

Максимальный обратный ток

5 мкА

Максимальное обратное напряжение (постоянный ток)

50 В

Максимальный импульсный ток

30A

Максимальная рабочая температура

+ 175 К

Крепление

Сквозное отверстие

Количество контактов

2

Выходной ток

1A

Упаковка / коробка

ДО-41-2

Полярность

Стандартный

Рассеиваемая мощность

3 Вт

REACH SVHC

Нет SVHC

обратное напряжение

50 В

RoHS

N

Подкатегория

Диоды и выпрямители

Тип завершения

Сквозное отверстие

Тип

Стандартные выпрямители с восстановлением

Масса устройства

0.010935 унция

Vf - прямое напряжение

1,1 В

Номинальное напряжение (постоянный ток)

50 В

Vr - обратное напряжение

50 В

Масса

0.245 г


1N4001 Альтернативы

Производитель

Номер по каталогу производителя

Диоды

1Н4002-Т

Диоды

1N4002G-T

ON Полупроводник

1N4002G

Диоды Zetex

1N4002-Б

Vishay Semiconductors

1N4002E-E3 / 73

Vishay Semiconductors

1N4002-E3 / 54

Vishay Semiconductors

1N4002-E3 / 73

Vishay Semiconductors

1N4002E-E3 / 54

Vishay Semiconductors

1N4002E-E3 / 53

Vishay Semiconductors

1N4002-E3 / 53


1N4001 Преимущество

1N4001 Диод

Диод - это устройство, пропускающее ток только в одном направлении.То есть ток всегда должен течь от анода к катоду. Катодный вывод можно определить по серой полосе, как показано на рисунке выше.

Для диода 1N4001 максимальная допустимая токовая нагрузка составляет 1А, он выдерживает пики до 30А. Следовательно, мы можем использовать это в схемах, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно. Он может выдерживать пики обратного напряжения до 50 В.


1N4001 Характеристики

  • Средний прямой ток 1 А
  • Неповторяющийся пиковый ток 30А
  • Обратный ток 5uA.
  • RMS обратное напряжение 35V
  • Пиковое повторяющееся Обратное напряжение 50 В
  • Доступен в пакете DO-41

1N4001 Приложение

  • Может использоваться для предотвращения проблем с обратной полярностью
  • Полуволновые и полноволновые выпрямители
  • Используется как устройство защиты
  • Регуляторы тока


1N4001 Механические характеристики

  • Корпус: эпоксидный, литой
  • Вес: 0.4 грамма (приблизительно)
  • Отделка: все внешние поверхности устойчивы к коррозии, выводы легко паяются
  • Температура выводов и монтажной поверхности для пайки: 260 ° C Макс. на 10 секунд, 1/16 дюйма от корпуса
  • Полярность: катод обозначен полосой полярности

1N4001 Экологическая и экспортная классификации

Атрибут

Описание

Уровень чувствительности к влаге (MSL)

1 (без ограничений)


1N4001 Данные для монтажа в окружающей среде

Данные, показанные для теплового сопротивления, соединение-окружающая среда (RJA) для показанных креплений, должны использоваться в качестве типичных ориентировочных значений для предварительного проектирования или в случае, если невозможно измерить температуру связующей точки .


1N4001 Упаковка


1N4001 Значение

1N4001 Диоды серии - это выпрямительный диод общего назначения с регулированием тока 1 ампер. 1N означает американский стандартный полупроводник (общее название) с ОДНИМ СОЕДИНЕНИЕМ.

Серия

400X, например от 4001, 4002 до 4007, указывает напряжение, ток и номинальную мощность диодов.

  • 1N = означает одно соединение между типом P и типом N.
  • 400 = означает серийный номер выпрямителя.
  • 1 = Средство Определяет номинальный ток (1 А).

Производитель продукции

ON Semiconductor (Nasdaq: ON) - компания из списка Fortune 500, продвигающая энергоэффективные инновации, позволяющие клиентам сократить глобальное потребление энергии. Компания является ведущим поставщиком решений на основе полупроводников, предлагая полный портфель энергоэффективных устройств управления питанием и сигналами, логических, стандартных и нестандартных устройств.Продукция компании помогает инженерам решать свои уникальные задачи проектирования в автомобильной, коммуникационной, вычислительной, потребительской, промышленной, медицинской и военной / аэрокосмической областях.

ON Semiconductor управляет быстрой и надежной цепочкой поставок и программой качества мирового класса, а также сетью производственных мощностей, офисов продаж и дизайнерских центров на ключевых рынках по всей Северной Америке, Европе и Азиатско-Тихоокеанскому региону. Ns.


Лист данных на компоненты

1N4001 Лист данных


FAQ

  • Для чего используется диод 1N4001?

Серия 1N400x (или 1N4001 или 1N4000) - это семейство популярных одноамперных кремниевых выпрямительных диодов общего назначения, обычно используемых в адаптерах переменного тока для обычных бытовых приборов.Его напряжение блокировки варьируется от 50 вольт (1N4001) до 1000 вольт (1N4007).

  • Чем отличаются диоды 1N4001 и 1N4007?

Различия: Пиковое повторяющееся обратное напряжение 1N4001 составляет 50 В, а 1N4007 - 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а 1N4007 - 700 В. Типичная емкость перехода 1N4001 составляет 15 пФ, а 1N4007 - 8 пФ.

  • Для чего нужен диод?

Он позволяет току легко течь в одном направлении, но сильно ограничивает протекание тока в противоположном направлении.Диоды также известны как выпрямители, потому что они преобразуют переменный ток (ac) в пульсирующий постоянный ток (dc). Диоды классифицируются в соответствии с их типом, напряжением и допустимым током.

диод% 201n4001% 20 Лист данных сопротивления и примечания по применению

fgt313

Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
перекрестная ссылка диода

Аннотация: перекрестная ссылка на диод Шоттки MV3110 AH513 AH512 AH761 Диод Ганна Ah470 импатт-диод DMK-6606
Текст: нет текста в файле


Сканирование OCR
PDF MA40401 MA40402 MA40404 MA40405 MA40406 MA40408 перекрестная ссылка диода перекрестная ссылка диода шоттки MV3110 AH513 AH512 AH761 Диод Ганна Ач470 импат-диод DMK-6606
2002 - SE012

Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
Антенна GPS AT65

Резюме: MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T etc1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013
Текст: нет текста в файле


Оригинал
PDF AM50-0002 AM50-0003 AM50-0004 AM50-0006 AT10-0009 AT10-0017 AT10-0019 AT-108 АТ-110-2 AT-113 Антенна GPS AT65 MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T etc1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013
диод

Аннотация: диод стабилитрон 1N4148 "высокочастотный диод" стабилитрон A 36 кодовый диод 1n4148 стабилитрон диод Шоттки стабилитрон частотный высокочастотный диод 8889
Текст: нет текста в файле


Сканирование OCR
PDF 1N4148 1N4148W 1N4150 1N4150W 1N914 1N4151 1N4151W 1N4448 1N4448W 1N4731 диод стабилитрон диодный 1N4148 "высокочастотный диод" стабилитрон A 36 коде диод 1n4148 стабилитрон Диод Шоттки Частота стабилитрона высокочастотный диод 8889
KIA78 * pI

Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ транзистор mosfet хб * 2Д0Н60П KIA7812API
Текст: нет текста в файле


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
CTX12S

Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F
Текст: нет текста в файле


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
2SC5586

Реферат: транзистор 2SC5586, диод RU 3AM 2SA2003, СВЧ диод 2SC5487, однофазный мостовой выпрямитель ИМС с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
2001 - диод РУ 3АМ

Аннотация: диод RU 4B RG-2A Диод MN638S диод RU 4AM FMM-32 SPF0001 красный зеленый зеленый стабилитрон sta464c Diode RJ 4B
Текст: нет текста в файле


Оригинал
PDF
Варистор RU

Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406
Текст: нет текста в файле


Оригинал
PDF 2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
fn651

Абстракция: CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343
Текст: нет текста в файле


Оригинал
PDF 2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1x7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
1N4007 ЗЕНЕР ДИОД

Аннотация: диод A14A диод st4 diac diode a15a стабилитрон db3 стабилитрон 1n4744 диод стабилитрон 1n4002 стабилитрон 5A стабилитрон 400в
Текст: нет текста в файле


Сканирование OCR
PDF 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5400 1N5401 1N5402 1N4007 ЗЕНЕР ДИОД диод A14A диод st4 diac диод a15a стабилитрон db3 стабилитрон 1n4744 стабилитрон диодный 1н4002 стабилитрон 5А стабилитрон 400 в
хб * 9Д5Н20П

Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998
Текст: нет текста в файле


Оригинал
PDF 2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
Q2N4401

Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
Текст: нет текста в файле


Оригинал
PDF RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
2012 - SR506 Диод

Аннотация: диод 6А 1000в SM4007 Diode Diode SR360 diode her307
Текст: нет текста в файле


Оригинал
PDF SMD4001-4007) SR560 DO-27 UF4004 DO-41 UF4007 10A10 LL4148 FR101-FR107 SR506 Диод диод 6А 1000в SM4007 Диод Диод SR360 диод her307
2006 - термодиод

Аннотация: Тепловой диод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование тепловых диодов в процессоре PowerPC 970MP
Текст: нет текста в файле


Оригинал
PDF PowerPC970MP® 64-битный PowerPC970MPTM 970 МП) 970 МП термодиод Тепловой диод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование тепловых диодов в процессоре PowerPC 970MP
OZ Optics Волоконно-оптическое покрытие AR-покрытие для пигтейлов

Аннотация: Лазерный диод 1550нм 1300нм 1550нм лазерный диод Радиальный sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ лазерный соединитель SMA 905 размеры волокна линза лазерный диод НАКЛОН ВРАЩАТЕЛЬ
Текст: нет текста в файле


Оригинал
PDF -40 дБ OZ Optics Fiber пигтейл AR покрытие Лазерный диод 1550нм 1300нм Лазерный диод 1550 нм Радиальное sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ лазерный соединитель Размеры волокна SMA 905 линза лазерный диод НАКЛОН ВРАТОРА
Германиевый диод

Аннотация: 5-амперные диодные выпрямители Germanium Diode OA91 aa117 diode 2 Amp rectifier diode diode 2 Amp стабилитрон DIODE 1N649 германиевый выпрямительный диод OA95 диод
Текст: нет текста в файле


Сканирование OCR
PDF 1N34A 1Н38А 1N60A 1N100A 1N270 1N276 1N277 1N456 1N459 1N456A Германиевый диод Диодные выпрямители на 5 ампер Германиевый диод OA91 aa117 диод Выпрямительный диод на 2 А диод 2-амперный стабилитрон ДИОД 1Н649 германиевый выпрямительный диод Диод OA95
диод Шоттки 60V 5A

Аннотация: Высокоскоростной диод 30A Диод Шоттки 20V 5A Диод Шоттки высокого обратного напряжения маркировка код 1A диод Schottky Diode 40V 2A диод Шоттки код 10 Барьер Шоттки 3A БАРЬЕРНЫЙ ДИОД ШОТТКИ ERG81-004
Текст: нет текста в файле


Оригинал
PDF 5 В / 10 А) 500нс, диод шоттки 60V 5A 30А быстродействующий диод Диод Шоттки 20V 5A Диод Шоттки, высокое обратное напряжение код маркировки 1А диод Диод Шоттки 40V 2A диод шоттки код 10 Барьер Шоттки 3A БАРЬЕРНЫЙ ДИОД ШОТТКИ ERG81-004
Диод Ганна

Аннотация: Кремниевый СВЧ-детектор Диод DW9248 СВЧ-волновод Кремниевый детектор Маркони Ганна УВЧ диод варактор диодный фильтр варактор
Текст: нет текста в файле


Сканирование OCR
PDF DA1304 DA1307 DA1321 DA1321-1 DA1338 DA1338-1 DA1338-2 DA1338-3 DA1349-2 DA1349-4 Диод Ганна Кремниевый детекторный диод СВЧ DW9248 СВЧ волновод Маркони Гунн Кремниевый детектор УВЧ диод варакторный диодный фильтр варактор
pm2222a

Аннотация: BCB47B SOD80C PHILIPS BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A
Текст: нет текста в файле


Сканирование OCR
PDF BA582 OD123 BA482 BA682 BA683 BA483 BAL74 BAW62, 1N4148 pm2222a BCB47B SOD80C ФИЛИПС BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A
схемы сварки

Реферат: многопереходный «солнечный элемент» EMCORE CIC Emcore солнечный дуговой реактор солнечного элемента Многопереходный диодный элемент Шоттки «солнечный элемент»
Текст: нет текста в файле


Оригинал
PDF
2009-2850КТ

Реферат: 2850MT 1200 RTV 2850FT RTV-615 1N6515 1N5550 диод из литого эпоксидного герметика с piv 40v
Текст: нет текста в файле


Оригинал
PDF 1N6515 1N5550 2850КТ 2850МТ 1200 RTV 2850FT РТВ-615 1N6515 1N5550 шотландская эпоксидная смола заливочный материал диод с шипом 40в
1998 - Стабилитрон 3в 400мВт

Аннотация: транзистор bc548b BC107 транзистор транзистор bc108 bc547 схема перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 74HCT Спецификация семейства IC TRANSISTOR mosfet BF998
Текст: нет текста в файле


Оригинал
PDF DS750 87C750 80C51 PZ3032-12A44 БУК101-50ГС BUW12AF BU2520AF 16 кГц BY328 Стабилитрон 3в 400мВт транзистор bc548b BC107 транзистор ТРАНЗИСТОР BC108 bc547 таблица перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 Спецификация семейства 74HCT IC ТРАНЗИСТОР MOSFET BF998
Фазовращатель УВЧ

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF

Выпрямители со стандартным восстановлением, пассивированные аксиально-свинцовым стеклом

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj / Title (1N4001 - Стандартные восстановительные выпрямители с пассивированным стеклом с аксиально-свинцовым стеклом) >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > ручей Acrobat Distiller 21.0 (Windows) BroadVision, Inc.2021-08-05T11: 31: 26-07: 002021-07-21T16: 54: 36-07: 002021-08-05T11: 31: 26-07: 00application / pdf

  • 1N4001 - Стандартные восстановительные выпрямители, пассивированные осевым стеклом,
  • на полу
  • В этом техническом паспорте представлена ​​информация о сверхминиатюрных размерах, осевых выпрямители со свинцовыми выводами для маломощных приложений общего назначения.
  • uuid: faf299ad-5dfb-4e8d-aefd-d4a3a9e7ee71uuid: 0ad475fe-9b04-4f4f-9538-0c8f501a0c82 конечный поток эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > ручей HTVK7) Ќ (Q "ua

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
