Клеммы Wago – все о применении в электропроводке

Как говорят опытные мастера, в электрике есть лишь два вида неисправностей: есть контакт там, где его быть не должно, и нет контакта там, где он быть должен. Свести на нет неисправности второго типа успешно помогает работа немецкой компании Wago. С середины ХХ века производящей один из самых удобных продуктов в энергетике – самозажимные клеммы Wago для соединения проводов. И хотя у нас нет цели рекламировать компанию (да еще и бесплатно!), но факт налицо: устройства столь полюбились мастерам, что название фирмы, в принципе, стало нарицательным. Все чаще самозажимные клеммы называют коротким словом «ваги».  О них и пойдет речь в нашей сегодняшней статье.

Читайте также: Безопасная электрика

Содержание

1. Зачем нужны клеммы Wago
2. Какими бывают клеммы Wago
3. Как пользоваться клеммами

Зачем нужны клеммы Wago

В самом деле – зачем? Потому что есть масса старых проверенных способов: скрутка, спайка, обжимные наконечники, винтовые зажимы, наконец… Однако не все так просто: изоляция скрутки имеет свойство рассыхаться со временем, растет риск короткого замыкания. Металлы, как правило, покрываются окислами, контакт становится хуже. А что делать при необходимости соединить одножильный и многожильный провода? Или, скажем, медь и алюминий – когда делать это напрямую просто опасно?

Кроме того, надежность подобных способов сильно зависит от уровня мастерства. Да и удобно это бывает не всегда: скручивать тонкие провода громоздкой люстры на хлипкой стремянке в трех метрах над землей – то еще удовольствие…

Поэтому хорошее соединение должно обладать следующими свойствами:

1. Надежность. Контакт должен быть постоянным, не ухудшаться со временем, не нарушаться от температурных перепадов, вибрации, коррозии и других причин. Кроме того, качество контакта должно быть одинаково высоким вне зависимости от квалификации мастера.
2. Универсальность. Одинаково надежным должен быть контакт проводов разной толщины, из разных материалов (медь и алюминий), разного исполнения (одножильные и многожильные).
3. Удобство. Соединение должно выполняться быстро, легко и просто.
4. Безопасность. Соединение должно быть долговечным, необслуживаемым, исключать замыкания и возгорания, а в случае необходимости – давать возможность быстрой перекоммутации проводов.

Все эти требования и реализованы в пружинных клеммах Wago.

Читайте также: Соединяем провода в распредкоробке

Какими бывают клеммы Wago

Сначала о принципе действия. Во всех клеммах Wago соединение осуществляется медной пластиной, покрытой специальным антикоррозионным составом. Пластина прижимается зажимом из хромоникелевой стали. Пружина зажима саморегулируется так, что проводники разной толщины прижимаются с одинаковой силой для надежности контакта. Все это устройство находится в пластиковом корпусе, не поддерживающем горения. Поэтому короткого замыкания и пожара можно не опасаться.

Теперь о разновидностях клемм. В первую очередь, клеммы делятся на неразъемные (одноразовые) и рычажные (многоразовые). В неразъемных клеммах серии 773 используется плоско-пружинный зажим. Он дает возможность вставить одножильный или обжатый специальным наконечником многожильный провод внутрь клеммы и надежно зафиксировать контакт – но лишь один раз. Количество гнезд для подключения проводов – от 2 до 8. Максимальное напряжение – 400 В, максимальный ток – до 24 А.



Читайте также: Какие инструменты нужны электрику

Специально для пытливых: да, запас надежности даже одноразовых клемм позволяет аккуратно вынуть (выкрутить) провод и вставить его обратно. И даже не 2 раза, а несколько. Но имейте в виду: с каждым повторным «входит и выходит» качество соединения резко падает. Хотите устроить пожар из-за грошовой клеммы? Безумству храбрых поем мы песню…

Уж если контакт надо будет разомкнуть, лучше использовать рычажные клеммы:

• Для контроля соединения серия 221 имеет прозрачные корпуса.
• Клеммы серии 243 предназначены для низковольтной проводки толщиной не более 0,8 мм.
• Серия 273 допускает применение проводов сечением до 4 кв.мм и подойдет для большинства видов квартирной проводки.
• Но если есть сомнения – используйте клеммы серии 222 – универсальные устройства, рассчитанные на большие токи.

В принципе, все они очень компактны, поэтому их с успехом используют при подключении люстр, монтаже распределительных коробок и в других местах, где надо сэкономить место.

И да: в линейках как одноразовых, так и многоразовых клемм есть специальные серии, рассчитанные на соединение меди и алюминия. Напомним, что напрямую их соединять категорически запрещено: в результате образуется электрохимическая пара, контакт греется, выходит из строя, возникает короткое замыкание и пожар. В спецклеммах для соединения используется проводящая паста – такой контакт абсолютно безопасен.

Небольшое видео о клеммах Wago можно посмотреть здесь:

Как скрутить провод (проволоку) шуруповертом

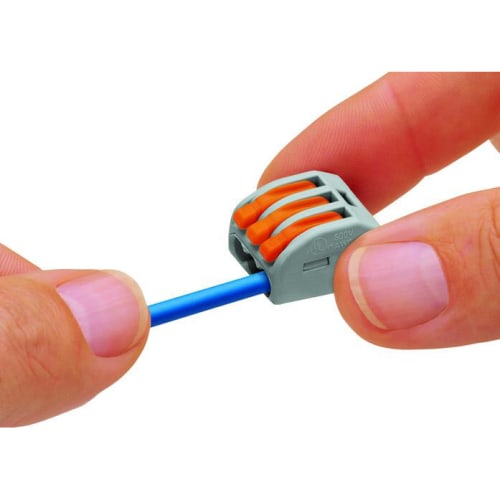

Как пользоваться клеммами

Если из этой статьи вы запомните только один факт, пусть он будет таким: одна клемма – это один контакт! В отверстиях клеммы можно зафиксировать десяток проводов, но лишь одной группы – только фазные или только нулевые. Кстати, клеммы желто-зеленого цвета предназначены только для заземления: другие группы проводов к ним лучше не подключать.

Итак, подключение. Для начала снимаем с провода изоляцию – как правило, 10-12 мм. Потом поднимаем рычажок на клемме и вставляем провод в отверстие. Контролируем, чтобы вне пределов клеммы не было участка без изоляции. Опускаем рычажок – и монтаж окончен. Если клемма одноразовая – зачищенный участок провода просто вставляется в соответствующее гнездо до упора. Для проверки провод надо слегка потянуть – надежно зажатый контакт останется на месте. На всякий случай, схема подключения изображена на корпусе самой клеммы.

И напоследок несколько советов по установке:

• При подключении стоит оставить запас провода 3-5 см – на случай замены клеммы.
• Делайте запас по мощности: если нужно подключить ток 10 А, берите клемму на 20 А – так надежнее.
• Клеммные соединения надо периодически осматривать. Чем больше нагрузка – тем чаще осмотр. Если соединение греется – лучше его заменить.
• Как и любой популярный продукт, клеммы Wago часто подделывают. Контролируйте качество сборки, наличие логотипа, а еще – сверяйте совпадение цветов элементов! Фирменный оранжевый цвет Wago очень трудно подделать.

Читайте также: Как правильно развести проводку

Вот, пожалуй, и все! Смело беритесь за дело – быстрый и надежный монтаж с клеммами Wago гарантирует многолетнюю безотказную работу любой электрической сети! Хорошего вам контакта!

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

( Пока оценок нет )

виды, устройство, характеристики и правила подключения

Клеммы Wago стремительно вытесняют из электротехники прочие виды соединений проводов. Они пригодны для подключения потребителей малой и средней мощности. Это означает, что их можно использовать для большинства типов домашних электроприборов и некоторого производственного оборудования. Такие возможности стали предпосылкой к массовому применению ваговских зажимов и росту их популярности среди специалистов.

Содержание

• Назначение клеммных колодок от Wago
• Устройство и принцип работы колодки
• Характеристики Wago
• Плюсы и минусы применения
• Разновидности клеммников Ваго
  • С плоской пружиной
  • Cage Clamp
  • Fit Clamp
  • Серии клеммников
  • Для сетей освещения
  • Для электромонтажных работ
  • Для установки на DIN-рейку или в щит
  • Сервисные клеммные колодки
  • Другие серии
• Wago и алюминиевые провода
• Признаки оригинального зажима Wago
• Советы по использованию клеммников
• Рекомендации по установке

Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Соединение проводов с помощью зажимов Wago

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

• увеличение темпа разводки проводки;
• экономия изоляционных материалов;
• большая наглядность электропроводки для ремонтного персонала;
• возможность оперативных переключений в схеме;
• быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку.

Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Габариты клеммников ваго

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории. Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями.

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Разновидности клеммников Ваго

Разные типы клеммников имеют отличающиеся характеристики и функционал. На практике чаще всего используются три модификации соединителей Ваго:

1. С плоской пружиной.
2. Cage Clamp.
3. Fit Clamp.

С плоской пружиной

Подходят для оперативных монтажных работ. Согласно инструкции, данный вид клеммника одноразовый. Технически же его возможно применить с десяток раз.

После этого он ломается.

Зажим Wago с плоской пружиной часто используют для монтажа сетей освещения. Это очень удобно, ведь работа выполняется под потолком. Использовать на высоте прочие методы соединения затруднительно.

Зажим с плоской пружиной

Конструкция зажима позволяет подключать им кабели от 0,5 до 4 кв. мм. Провода при этом должны быть одножильными. Возможно соединение и гибких кабелей, состоящих из множества тонких проволок. В таком случае на них должен одеваться и опрессовываться наконечник.

Выпускаются двух модификаций:

1. Для подключения только медных проводов;
2. Для меди с алюминием.

Cage Clamp

Позволяют многократно соединять провода клеммниками. Подходят для более серьезных нагрузок. С их помощью соединяются электрические двигатели, магнитные пускатели или маломощные нагревательные элементы. Ничего не мешает использовать их для подключения различных датчиков и слаботочных цепей.

Зажимы Cage Clamp WAGO используются для большой нагрузки

Устройство этого типа зажима дает возможность применять его с проводкой до 35 кв. мм. Для разжатия пружины и монтажа провода необходима тонкая отвертка или любой подобный острый предмет. Допускается подключение многожильных проводов без наконечников.

Fit Clamp

Предназначены для экспресс-работ по электромонтажу. В своем устройстве имеют самозажимный врезной контакт. Это позволяет перед подключением провода не снимать с него изоляцию. За такое удобство, конечно, придется немного доплатить. Но если соединить требуется сотни проводов, то затраты вполне оправданы.

Стоит отметить, что для нормального прокола изоляции, она должна быть свежей и невысохшей. Возможны проблемы при подключении проводки в условиях отрицательных температур. В таких случаях многие типы изоляции становятся слишком твердыми.

Зажимы Fit Clamp для соединения проводов без снятия изоляции

Серии клеммников

Производимые компанией Ваго клеммники подразделяются на несколько серий. Каждая из них подразумевает работу в тех или иных условиях. При подборе серии следует руководствоваться следующими характеристиками проводки или оборудования:

• номинальное напряжение в сети;
• максимальный действующий ток;
• температура, влажность и прочие условия окружающей среды;
• качество и надежность монтажа.

Для сетей освещения

К этому виду соединителей относятся клеммники, которые пригодны для подключения осветительных приборов. Их особенность — низкий рабочий ток. Они пригодны для работы в бытовых сетях 220 В и соответствуют всем требованиям пожарной безопасности.

Клемный блок Wago 272-312

Данная категория подразумевает быстрое выполнение поставленных задач. Поэтому клеммники изготовлены по технологии Push-in Cage Clamp и не требуют применения наконечников даже на гибких проводах. Примеры зажимов, пригодных для монтажа осветительных приборов:

• серия 294 — подходит для подключения самых тонких проводов;
• 272 — рассчитана на жилы стандартного сечения 2,5 кв. мм;
• 293 — оснащается выводом для заземления и монтажной защелкой.

Для электромонтажных работ

Эта категория применяется наиболее часто. Клеммники для электромонтажных работ используют для разводки квартирной проводки и маломощных промышленных устройств. Они предназначены для подключения в компактных коробках и там, где прочие виды креплений просто не поместятся.

Популярные представители этой категории:

• серия 222 — пригодна для любых типов квартирных кабелей и справляется с высокими токами;
• 221 — имеет прозрачный корпус для визуального контроля надежности соединения;
• 243 — для низковольтной проводки диаметром 0,6–0,8 мм;
• 273 — для самой распространенной в быту проводки сечением 2,5 и 4 кв. мм;

Соединительные разъемы Wago серии 222

Важно! Многократное применение одного и того же ваговского зажима с рычагом снижает усилие его пружины. Поэтому такие клеммники, особенно в силовых цепях, следует применять только один раз.

Отмечаются и многоуровневые электромонтажные клеммники. Они представляют собой устройство, состоящее из нескольких независимых соединителей, расположенных в одном корпусе. Разработаны для экономии места и повышения плотности монтажа.

Для установки на DIN-рейку или в щит

Получили массовое распространение в распределительных щитах и шкафах управления. Их особенность — возможность установки на DIN-рейку. Это позволяет применять клеммники в сложных электрических устройствах, где необходимо подключить по схеме сотни проводов.

В конструкцию входит защелка для крепления и поле для установки маркировочной ленты. Дополнительно клеммники могут оснащаться контактными отверстиями для измерений.

Популярные примеры:

• серии 260 и 860 — применяются для боковой и фронтальной установки на монтажную дин-рейку;
• 862 — имеет усиленный корпус и возможность подключения проводов без наконечников;
• 869 — обладает компактными размерами и подходит для слаботочной проводки сечением до 4 кв. мм;

Клемма серии 260-301 для монтажа на DIN-рейку

Сервисные клеммные колодки

Сервисные клеммы универсальны по своему назначению. Они используются как временный соединитель проводов. Имеют двухстороннюю конструкцию. Получается 2-проводная клемма. Провод входит слева и выходит справа.

Внутри также имеется контактная пружина. Сверху кнопка-рычаг для его ослабления. Жилы соединяемых кабелей предварительно зачищаются. Затем они вставляются по бокам клеммника. Распространенные серии:

• 224;
• 221.

Соединительная клемма с рычажком WAGO 222

Другие серии

Существуют и менее распространенные серии клеммников Ваго. Они реже встречаются в продаже или электротехнике. Но каждый из этих типов обладает своей особенностью. К прочим видам соединителей относятся:

• 273 серия — пригодна для подключения алюминиевых проводов к медным;
• 862 серия — проходная клемма с номинальным током до 6 А и фиксацией корпуса на винты.

Зажимы серии 862 с возможностью фиксации на винты

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Соединение алюминиевого и медного провода с помощью клеммы

Признаки оригинального зажима Wago

Клеммники Ваго обрели невероятную популярность. Находятся производители, которые пытаются выдавать себя за этот бренд. Поэтому важно отличать настоящую продукцию Ваго от некачественных подделок. Нужно помнить три простых правила:

1. Оригинальные клеммники на своей тыльной стороне содержат схематическую инструкцию по применению.
2. На корпусе настоящего клеммника обязательно указан его рабочий ток и логотип «WAGO».
3. Рычаги для ослабления пружин у подделок имеют более темный оранжевый цвет. Оригинальная же соединительная клемма заметно ярче.

Оригинальные клеммники WAGO

Советы по использованию клеммников

При использовании соединителей Ваго желательно руководствоваться некоторыми несложными принципами. Они отчасти не совпадает с рекомендациями производителя. Однако практика показывает, что этих правил все же стоит придерживаться. Советы по использованию клеммников Ваго:

1. Лучше всего данное соединение пригодно для сетей освещения с током не более 5 А.
2. При работе на мощности свыше 1 кВт важную роль играет чистота поверхности проводки.
3. При токах свыше 10–15 А лучше избегать применения клеммников Ваго. А если все же приходиться использовать, то как можно чаще следить за их состоянием.
4. Не стоит допускать контакт соединителей Ваго с легковоспламеняющимися материалами.

Соединение проводов в распредкоробке с помощью клеммников

Важно! После подключения кабеля его контакт с колодкой проверяется на надёжность. Для этого необходимо с небольшим усилием попробовать выдернуть токопроводящую жилу из зажима.

Она должна оставаться на месте.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

1. У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
2. Соединения Ваго должны быть доступны для осмотра.
3. Не стоит превышать номинальный ток клеммника. Лучше приобретать его с двойным запасом по мощности.
4. При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
5. При хранении и эксплуатации зажимов важно изолировать их от влаги.

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

“Ваго” (зажим проводов): инструкция по применению

При проведении электромонтажных работ львиную долю времени занимает выполнение соединений проводов в распределительных коробках. Помимо трудоемкости создания распределительные коробки являются слабым местом любой электропроводки, большая часть неисправностей вызвана плохим контактом или коротким замыканием в них.

Обычные способы соединения проводов

Традиционно соединения выполнялись скручиванием или винтовыми клеммами. Скрутка проводов — самый простой и распространенный способ монтажа, но и у него есть недостатки:

• Не скручивайте медные и алюминиевые провода.
• Не скручивайте многожильные провода.
• Размер крутки должен быть не менее пяти витков.
• Не скручивайте провода разного сечения.
• Чтобы скрутка не ослабла с годами, ее либо приваривают, либо применяют специальные подпружиненные колпачки, для медных проводов тоже применяют пайку, но это довольно трудоемко.
• Необходимо дополнительно изолировать место скручивания.
• Не рекомендуется подключать более трех проводов.

Применение винтовых клемм также имеет ограничения из-за больших габаритов, малого количества подключаемых проводов, ослабления винтового соединения со временем и конечно же трудоемкости.

Преимущества и недостатки зажимов “Ваго”

Альтернативный способ монтажа – использование быстрозажимной клеммной колодки. Клеммные зажимы «Ваго» имеют ряд неоспоримых преимуществ при выполнении электромонтажных работ:

• Возможность соединения алюминиевых и медных проводов.
• Провода соединительные различного диаметра от 0,5 до 4,0 кв. Мм.
• Использование многожильных проводов.
• Номинальный ток до 32А.
• Подключайте до восьми проводов в одну группу.
• Быстрая и удобная установка без использования специальных инструментов.
• Изолированное электрическое соединение.
• Компактный размер клеммной колодки.
• Возможность визуального контроля подключения через прозрачный корпус.
• Отдельные модели можно разобрать.
• Наличие в корпусе специальных отверстий для подключения КИП.

Единственным недостатком данных разъемов является их цена, но она с лихвой компенсируется экономией времени при монтаже, надежностью и долговечностью соединения. Также высокой плотности монтажа можно добиться применением зажима «ВАГО» (на фото показана точность монтажа клеммников в распределительной коробке).

Типы зажимов “Ваго”

Компания производит клеммы с зажимными устройствами следующих типов:

• Пружинные зажимы.
• Зажимы FIT-CLAMP.
• Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами – самое простое и бюджетное решение для соединения проводов. Хомут представляет собой блок плоских стальных пружин, запрессованных в корпус из поликарбоната. Выпускаются блоки с количеством контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное использование нежелательно, так как ослабляется усилие пружины.

В клеммах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает самый быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для производства токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонкие и многожильные.

Ассортимент

Ассортимент клеммных соединителей “Ваго” (зажимов, характеристики которых мы рассматриваем) следующий:

• 294 и 294 Linec – специализированные клеммы для подключения источников питания и осветительных приборов, предназначены для разветвления трех проводников: фазы, нуля и защитного заземления.
• 224 – серия для присоединения тонкопроволочных проводов осветительных приборов к распределительной сети.
• 243 ПРОВОД ПРОВОДНОЙ – для соединения одножильных проводов малых сечений.
• 2273 КОМПАКТНЫЙ ПРОВОД – используется для соединения любых проводов в распределительных коробках.
• 273 и 773 PUSH WIRE – соединение одножильных проводов в монтажных коробках.
• 222 – универсальные клеммы для многократного соединения любых проводов сечением 0,08 мм кв.
• 221 WAGO COMPACT – универсальная клеммная колодка уменьшенного размера для многократного соединения любых проводов сечением 0,2 мм кв.

Рассмотрим подробнее зажимы вагона. Как использовать клеммы каждой серии?

Соединители 294 и 294 Linect

Используемые в клеммных колодках этой серии клеммы Push-in CAGE CLAMP позволяют подключать одножильные, многожильные и тонкожильные кабели без использования специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен ниже разъема и использоваться для подключения к шине PE во время установки. Со стороны внутреннего подключения имеется полнофункциональный третий контакт на каждый полюс сечением от 0,5 до 0,75 кв. Мм. Соответствующий PE-полюс может быть оборудован внешним контактом PE (защитное заземление). Для подключения подключаемого устройства в каждой группе имеется третий зажим сечением 0,5-0,75 мм кв. Эти зажимы для проводов “ВАГО” монтируются следующим образом:

• Распределительная цепь, к которой должен быть подключен параллельно светильник или другая нагрузка, разрезана.
• С обрезанных концов проводов снимается изоляция на длину 1 см.
• Нажмите на подвижную часть клеммы и вставьте зачищенные провода в открытое отверстие соответствующей стойки до упора.
• Освободите подвижную часть терминала вагона, зажим зафиксирует провод.
• Подсоедините провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый выводной полюс маркируется латинскими буквами L, N, PE.

Изделия серии 224

Данный зажим “ВАГО” – для многожильных проводов осветительных приборов или другой слаботочной нагрузки. Тонкий проводник осветительного прибора может быть присоединен к концу или к разрыву распределительной сети. Каждая клемма предназначена для подключения к одному полюсу электрической сети. Сечение проводов распределительной сети 1-2,5 кв.мм, а подключаемого устройства 0,5-2,5 кв.мм. Сечение каждого полюса от 0,5 до 0,75 мм2. Терминал необходимо монтировать в следующей последовательности:

• При подключении распределительной линии к разрыву питающий провод обрезается.
• С обрезанных концов проводов снимается изоляция на длину 1 см.
• Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
• Нажмите на подвижную часть клеммы и вставьте зачищенный провод от светильника в квадратное отверстие до упора.
• Отпустите подвижную часть клеммы, зажим зафиксирует провод.

Клеммы 243 серии

243 серии “Ваго” (зажим PUSH WIRE) применяется для соединения слаботочных устройств с одножильными проводами малого сечения от 0,5 до 0,8 мм кв. Имеют сверхкомпактный размер. Доступны модели для подключения от трех до восьми проводов. Номинальное напряжение устройства до 100В, максимальный ток до 6А.

Зажимы 273 и 773 серии

Данные серии “Ваго” (зажим PUSH WIRE) предназначены для монтажа одножильных проводов в распределительных коробках и отличаются максимальным сечением проводов: до 2,5 мм2. Для серии 273 и до 4 мм кв. Для 773-го. Максимально допустимый ток изделий до 32А.

Зажимы серии 2273

Клеммы серии 2273 с контактами COMPACT PUSH WIRE имеют компактные размеры, что значительно упрощает установку. Токовая нагрузка этих терминалов до 24А. В номинальную серию входят изделия для подключения до восьми проводов. Допускается применение многожильных, алюминиевых или медных проводов сечением от 0,5 до 2,5 мм кв.

Плоские зажимные клеммы серий 243, 273, 773 и 2273 монтируются вручную без применения специальных инструментов в следующей последовательности:

• Концы проводов зачищаются на длину 10 мм.
• Оголенные концы проводов вставляются в клеммные отверстия до упора.
• Правильность установки контролируется через прозрачную крышку клеммной коробки.

Изделия серий 222 и 221

Зажимы этих серий отличаются размерами и типом корпуса. Устройства допускают многократную прокладку любых проводов сечением от 0,08 мм для серии 222 и от 0,2 до 4,0 мм кв. (Для серии 221). Доступны варианты для подключения двух, трех и пяти проводов. Максимальный ток зажима 32А. Серия 221 поставляется в компактной упаковке с прозрачной крышкой.

Зажимы монтируются вручную:

• Концы проводов зачищаются на длину 10 мм.
• Оранжевые рычажки на клеммнике “ВАГО” подняты, зажим открывает отверстие пружинного контакта.
• Оголенные концы проводов вставляются в клеммные отверстия до упора.
• Рычаги опускаются в исходное положение, освобождая контактную пружину и зажимая провод.
• Для изделий серии 221 качество монтажа можно проверить через прозрачный корпус.

Общая инструкция по установке

Зажимы концевые «Ваго» широко используются во всем мире и доказали свою эффективность. Однако при их установке необходимо соблюдать несколько простых рекомендаций:

• Суммарная нагрузка всех линий, подключенных к одному терминалу, не должна превышать его номинальный ток. Всегда желательно выбирать терминал с текущим запасом.
• Учитывать паспортные данные изделия – максимальное напряжение, диапазон сечений проводников и их тип.
• Клеммы должны устанавливаться только в распределительных коробках.
• Распределительные коробки должны располагаться в доступном для осмотра месте.
• Всегда оставляйте запас проводов, достаточный для повторной установки.
• При зачистке концов проводов используйте специальные метки на клеммной колодке. Прямо зачищенные провода позволят правильно установить их в зажимы.
• При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
• Для контроля напряжения на смонтированных клеммах подключите счетчик к специально разработанным отверстиям в клеммных колодках.

Вот уже более 35 лет электрики всего мира используют зажимы «Ваго». Отзывы довольных пользователей об использовании этих продуктов говорят сами за себя.

Как пользоваться зажимом при недержании

Время читать: Около 3 минут

Эта информация поможет вам узнать, как пользоваться зажимом при недержании, в том числе узнать, как подобрать правильный размер, как накладывать его и как его чистить.

Зажим для лечения недержания мочи — это устройство, помогающее контролировать подтекание мочи при натуживании, кашле или подъеме предметов. Это называется стрессовым недержанием мочи. Это также может помочь контролировать подтекание и подтекание, связанные с другими проблемами с мочеиспусканием, такими как рак предстательной железы.

Зажим работает, оказывая легкое давление на уретру (трубку, которая выводит мочу из вашего тела) на нижней стороне полового члена.

Наверх

Поиск зажима подходящего размера

Зажимы для лечения недержания бывают 3 размеров: большие, обычные и детские. Чтобы подобрать размер, который подходит именно вам, вам нужно будет измерить диаметр стержня полового члена, слегка сжимая его.

Для этого осторожно сожмите середину стержня большим и указательным пальцами. Слегка надавите, как будто останавливая поток мочи (мочите). Затем измерьте окружность голенища с помощью рулетки.

• Если ваш вал 3 дюйма (7,6 см), вам понадобится большой зажим .
• Если ваш вал 2 дюйма (5 сантиметров), вам понадобится обычный зажим .
• Если ваш вал 1½ дюйма (3,8 сантиметра), вам понадобится зажим для несовершеннолетних .

Наверх

Применение зажима

Прежде чем накладывать зажим на половой член, потренируйтесь использовать его на пальце.

1. Мойте руки не менее 20 секунд. Высушите их чистой тканью или бумажным полотенцем.
2. Поместите пенис между двумя пенопластовыми прокладками на зажиме. Зажим должен находиться на полпути к стволу полового члена (см. рисунок 1).

   Рис. 1: Зажим при недержании на половом члене

3. Затяните зажим, чтобы сжать уретру. Убедитесь, что вы не затягиваете зажим слишком туго и не препятствуете циркуляции крови.
   • Большие и обычные зажимы имеют 5 настроек, которые регулируют давление на уретру.
   • Используйте храповик для регулировки давления (см. рис. 1). Чтобы снять защелку, соедините петли пружинной проволоки.
   • Ювенильный зажим не регулируется.
4. Сформируйте верхнюю подушечку из пеноматериала пальцами, чтобы она лучше сидела и чувствовала себя более комфортно.

Наверх

Рекомендации по использованию зажима

При использовании зажима соблюдайте следующие указания:

• Снимайте зажим каждые 1–2 часа, чтобы моча вытекала. Это важно, чтобы избежать инфекций мочевыводящих путей (ИМП).
• Если у вас возникли проблемы со снятием зажима, позвоните своему поставщику медицинских услуг.
• Каждые 2 часа перемещайте зажим вверх или вниз по стволу. Не держите его зажатым более 2 часов на одном и том же месте.
• Не используйте зажим, если у вас артрит или проблемы с движением рук.
• Не используйте зажим ночью, пока вы спите. Используйте взрослые мочевые прокладки при подтекании.
• Убедитесь, что ваш зажим не слишком плотно прилегает к пенису. Это может препятствовать циркуляции крови и вызвать раздражение кожи. Важно, чтобы у вас было чувство в пенисе, чтобы вы могли чувствовать все, что причиняет боль или раздражает.
• После того, как вы использовали зажим некоторое время, проверьте его на признаки износа или повреждения (например, растрескивание, обесцвечивание или отделение пены). Зажим следует заменять каждые 3 месяца или чаще, если пена изнашивается.

Мочеиспускание с помощью зажима

Когда вам нужно помочиться, отпустите зажим, сдвинув петли пружинной проволоки вместе. После того, как вы закончили мочеиспускание, снова наденьте зажим, чтобы предотвратить подтекание мочи. Если возможно, поместите зажим на немного другую часть вала.

Очистка зажима

Чтобы очистить зажим, выполните следующие действия. Обязательно очищайте зажим после каждого использования.

1. Вымойте зажим в раковине с мягким мылом и теплой водой. Не используйте отбеливатель, моющее средство или горячую воду для очистки хомута.
2. Тщательно промойте зажим в прохладной чистой воде.
3. Аккуратно сожмите пену, чтобы избавиться от лишней воды.
4. Дайте зажиму высохнуть в прохладном месте, вдали от источников тепла и прямых солнечных лучей. Не кладите зажим в стиральную машину или сушилку и не сушите его феном.

Заказ новых зажимов

Чтобы заказать новые зажимы, позвоните в компанию, производящую ваш зажим. Вот некоторые компании, у которых вы можете заказать:

• Компания Byram Healthcare: www.mybyramhealthcare.com
• Инновации Wiesner Healthcare: www.wiesnerhealth.com

Вы также можете позвонить в любую другую крупную компанию по поставкам медицинских товаров, которая распространяет урологические принадлежности.

После того, как вы разместите заказ, компания-поставщик свяжется с вашим поставщиком медицинских услуг для получения разрешения. Как только компания-поставщик получит разрешение от вашего врача, ваши зажимы будут отправлены вам по почте в течение 1 или 2 дней.

Наверх

Когда звонить своему поставщику медицинских услуг

Позвоните своему поставщику медицинских услуг, если у вас есть:

• Проблемы со снятием хомута
• Отек, обесцвечивание или выделения из полового члена
• Раздражение кожи вокруг полового члена
• Потеря чувствительности в пенисе
• Боль или раздражение на пенисе
• Любые другие необычные симптомы

Наверх

Для использования этой формы у вас должен быть включен JavaScript.

Расскажите нам, что вы думаете

Расскажите нам, что вы думаете

Ваш отзыв поможет нам улучшить предоставляемую нами образовательную информацию. Ваша команда по уходу не может видеть ничего из того, что вы пишете в этой форме обратной связи. Пожалуйста, не используйте его, чтобы спросить о вашем уходе. Если у вас есть вопросы об уходе за вами, обратитесь к своему поставщику медицинских услуг.

Пока мы читаем все отзывы, мы не можем отвечать ни на какие вопросы.
