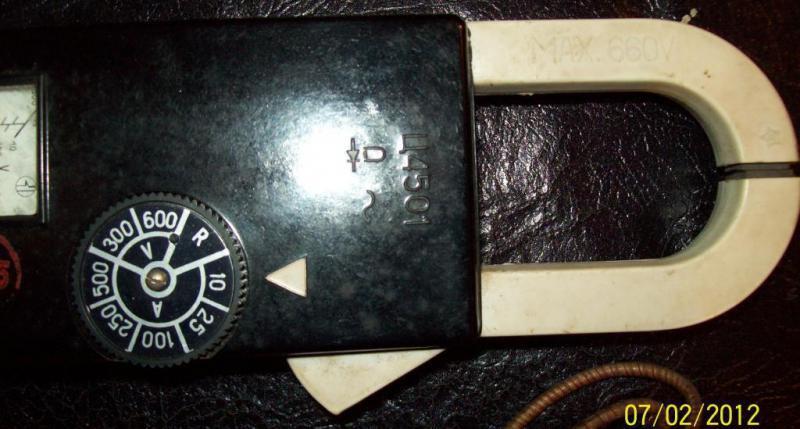

Ц4501 схема: Принципиальная схема клещей токоизмерительных Ц4501

Содержание

Токовые клещи своими руками – Стройпортал Biokamin-Doma.ru

Токовые клещи своими руками

Трансформатор тока. Токовые клещи. Расчет онлайн, on-line. Изготовить своими руками. Изготовление. Применение.

Особенности и ошибки проектирования токового трансформатора

Хочу обратить Ваше внимание на то, что напряжение на выходе трансформатора тока будет двуполярным даже если в измеряемой цепи протекает пульсирующий однополярный ток. Трансформатор не может передавать постоянное напряжение. Он передаст на выходную обмотку только переменную составляющую измеряемого тока.

Еще одно замечание. Шунт вторичной обмотки должен пропускать электрический ток в обе стороны. Недопустимо ставить последовательно с выходной обмоткой диод. Это может привести к скачкам напряжения на этой обмотке, насыщению трансформатора, помехам в измеряемой цепи, пробою диода. Можно сначала поставить шунтирующий резистор, а уже потом снять с него напряжение через диод, или поставить мост с включенным в его диагональ шунтирующим резистором. Мост, как известно, обладает двусторонней проводимостью со стороны входов переменного напряжения.

Вашему вниманию подборки материалов:

К онструирование источников питания и преобразователей напряжения Разработка источников питания и преобразователей напряжения. Типовые схемы. Примеры готовых устройств. Онлайн расчет. Возможность задать вопрос авторам

П рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

В некоторых случаях полезно измерять сумму токов через несколько проводников. Тогда все эти проводники пропускаются через окно сердечника. Сила тока во вторичной обмотке будет пропорциональна силе суммы токов. Важно направление протекания тока. Если один провод пропущен так, что ток протекает в одном направлении, а второй так, что ток течет навстречу, то на выходе будет разность токов. Как я уже писал, трансформатор тока лучше работает при симметричном измеряемом токе. В некоторых случаях этого можно добиться, пропустив проводники в правильном направлении. Например, в пуш-пульном преобразователе напряжения, для ограничения тока может применяться токовый трансформатор. Можно пропустить проводники, соединенные с коллекторами (стоками) транзисторов так, чтобы ток проходил через трансформатор в одном направлении, но можно пропустить их крест-на-крест, а измеряемое напряжение подать на мост. Тогда трансформатор тока будет работать в более щадящем режиме.

Принцип работы токовых клещей

Токовые клещи представляют собой обычный токовый трансформатор, только разборный. Проводник, силу тока в котором мы измеряем, пропускается внутри сердечника. Далее клещи схлопываются, сердечник замыкается. В ручке токовых клещей размещена вторичная обмотка, намотанная на этом разборном сердечнике.

Такие токовые клещи позволяют измерять силу переменного тока. Для измерения постоянного тока применяется несколько другой принцип. Описание токовых клещей постоянного тока .

Применение трансформатора тока

Посмотрите пример применения токового трансформатора в различных радиоэлектронных устройствах:

Лабораторный импульсный блок питания. Зарядное устройство

Онлайн (on-line) расчет токового трансформатора

Главная » Измерение » Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание

Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока. которые вполне возможно сделать своими руками.

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Электронная схема токовых клещей

Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.

Данное напряжение усиливается (по мощности) ОУ А1 и идет на выводы мультиметра. Соотношение напряжения на выходе от протекающего тока: 1 Ампер = 1 мВольт. Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром.

Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2. Выставьте на блоке питания наименьшее напряжение и подсоедините к нему большую нагрузку, например, электролампу, применяемую в фарах автомобиля. Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).

Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера. Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра (в милливольтах) соответствовала данным амперметра блока питания в амперах. Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до 500А.

Источник: Радиоконструктор, 6/2008

Что бы измерить большой ток используют бесконтактный способ, — специальными «токовыми клещами». Это электронный измерительный прибор, чем то похож на мультиметр, у которого сверху торчит своеобразная прищепка. Эту прищепку цепляют на провод и на экране наблюдают показания тока в данном проводе. Короче говоря, измеряют ток потребителя — асинхронного электродвигателя, водонагревателя, электрочайника и т. д. Преимущества такого способа очевидны, — чтобы измерить силу тока не нужно рвать цепь, что особенно важно при измерении больших токов.

«Токовые клещи» для обычного мультиметра можно сделать самостоятельно, если у вас есть чувствительный датчик Холла, например, UGN3503. На рисунке 1 показана конструкция самодельной «клещи». Нужен, как уже сказано, датчик холла, а так же, ферритовое кольцо диаметром 20-25 мм и большой «крокодил», например, для подключения чего-либо к автомобильному аккумулятору. Кольцо нужно точно и аккуратно разломать на две половинки. Для этого кольцо нужно предварительно подпилить медицинской пилкой для ампул. Затем, поверхности слома обработать мелкой шкуркой. С одной стороны на одну из половинок кольца наклеить прокладку из толстой бумаги (чертежный ватман). С другой стороны на одну из половинок кольца наклеить датчик Холла. Клеить удобнее всего эпоксидным клеем, но так, чтобы датчик плотно прилегал к месту разлома кольца. Затем, сложив обе половинки кольца как показано на рисунке 1 их нужно вставить в «пасть крокодила» и приклеить к «челюстям крокодила» тем же эпоксидным клеем.

В результате должна получиться конструкция, схематически показанная на рисунке 1. При нажиме на ручки «крокодила» ферритовое кольцо должно раскрываться вместе с его «челюстями».

Теперь о электронной части.

Принципиальная схема приставки к мультиметру показана на рисунке 2. При прохождении тока по проводу вокруг него возникает магнитное поле, силовые линии которого пронизывают датчик Холла, и на его выходе появляется некоторое постоянное напряжение. Это напряжение усиливается по мощности операционным усилителем А1 и поступает на вход мультиметра. Зависимость выходного напряжения от тока: 1А = 1 mV.

Подстроечные резисторы R3 и R6 должны быть многооборотными.

Для налаживания нужен лабораторный источник питания с выходным током не менее ЗА, со встроенным амперметром.

Сначала подключите приставку к мультиметру и откалибруйте её на нуль подстройкой R3 при среднем положении R2. Затем, перед каждым измерением нужно будет устанавливать ноль переменным резистором R2.

Установите на источнике минимальное напряжение и подключите к нему мощную нагрузку, например, лампу от автомобильной фары.

На один из проводов, идущей к этой лампе, нацепите «клещу» (как показано на рисунке 1). Увеличивайте напряжение пока амперметр источника не покажет 2-2,5А. Подстройте R6 так, чтобы показание мультиметра в милливольтах были равны показанию амперметра источника в амперах. Проверьте показания, изменяя силу тока в ту и другую сторону (уменьшая — увеличивая ток и сравнивая с амперметром источника).

При помощи данной приставки можно измерять ток до 500А. Например, можно измерить ток потребления автомобильным стартером в момент пуска двигателя.

Токовые клещи

Что такое токовые клещи

Токовые клещи – это прибор, который замеряет силу тока без разрыва цепи.

Для того, чтобы замерять ток мультиметром, надо каждый раз разрывать провод, что не очень удобно на практике.

С помощью токовых клещей вопрос решается на раз и два.

Виды токовых клещей

Существуют два вида токовых клещей:

Токовые клещи постоянного тока.
Токовые клещи переменного тока.

Клещи, которые могут замерять силу тока постоянного напряжения сделаны на эффекте Холла – они в разы дороже. Но они также сочетают в себе и токовые клещи переменного напряжения.

Клещи, которые замеряют силу тока переменного напряжения сделаны на принципе трансфор матора, поэтому они дешевые. Они не могут измерять силу тока постоянного напряжения.

Внешне они друг от друга ничем не отличаются. Я рекомендую брать те, которые умеют измерять силу тока как постоянного, так и переменного напряжения.

Измерения токовыми клещами

Не так давно я себе заказал токовые клещи Mastech. До чего понравился прибор! В руке лежит как литой, да и переключать крутилку очень удобно большим пальчиком. Эти клещи умеют измерять силу тока как постоянного, так и переменного напряжения.

Нажимаем на курок, и губки раздвигаются)

Но на этом ништяки не заканчиваются. В комплекте идет полнофункциональный мультиметр с автоматическим подбором диапазонов.

Давайте проверим на работоспособность данный прибор и глянем на сколько он врет. Настало время опытов. Погнали!

Собираем схемку из лампочки на 12 В и и блока питания. На блоке питания тоже выставляем 12 Вольт.

Замеряем силу тока постоянного напряжения с помощью блока питания, потом замеряем силу тока с помощью китайского мультиметра, ну а потом замеряем силу тока токовыми клещами и сравним показания всех эти трех амперметров, встроенных в наши приборчики.

Итак, сначала у нас силу тока будет замерять сам лабораторный блок питания:

Лампочка потребляет 1,7 Ампер

Теперь меряем силу тока вот по такой схеме китайским мультиметром DT9202

Результат такой же, как и на блоке питания. 1,7 Ампер.

Замеряем силу тока постоянного напряжения

Ну а теперь в дело идут токовые клещи. Для начала выбираем диапазон измерения постоянного тока:

Потом убираем прибор подальше от разных проводов и других приборчиков, чтобы не было наводок. Далее нажимаем желтую кнопочку “SEL”, обнулив наши клещи

Вот теперь полный порядок, можно и замерять 😉

При замере силы тока клещами есть золотое правило: всегда захватываем только один провод!

Слева – правильный замер, справа – неправильный.

Хватаем проводок, чтобы он у нас был в полости губок. Расположите проводок по центру полости – так измерение будет чуточку точнее.

Получили 1,71 Ампер, что и требовалось доказать ;-).

Но почему значение с минусом, то есть “-1,71 Ампер”. В чем дело?

Если присмотреться, то можно увидеть стрелочку на одной из губок, которая показывает направление движения электрического тока.

Значит, в нашем опыте электрический ток течет в направлении, противоположном стрелочке, так как на дисплее высвечивается значение с минусом.

А давайте перевернем клещи:

Прибор показывает 1,73 Ампера. Ну вот, сейчас значок “минус” исчез. Значит ток течет по направлению стрелки. Погрешность измерения токовых клещей составила 30 миллиампер. Думаю, это вполне нормальная погрешность для такого прибора.

Замеряем силу тока переменного напряжения

Давайте теперь замеряем силу тока переменного напряжения. Для этого возьмем лампу накаливания на 220 Вольт

и подключим ее к сети 220 Вольт вот по такой схеме, чтобы замерить силу тока переменного напряжения

Ставим на мультиметре крутилку на значок

A, что означает измерение силы тока переменного напряжения и смотрим на показания

Мультиметр показывает 70 миллиампер.

Ну а теперь замеряем все это дело с помощью клещей, поставив крутилку на значок

A, не разрывая цепь:

Тоже 70 миллиампер 😉

Ну вроде бы все сходится). Одно нажатие на курок, и замер сделан! Не прибор, а чудо)

Маленькие хитрости при замерах

Есть также еще одна фишка для замера малой силы тока. Но для наглядности я покажу на большой силе тока. Используем всю ту же самую лампу накаливания на 12 вольт и лабораторный блок питания с выставленным напряжением в 12 Вольт.

Делаем первый замер:

Токовые клещи показали 1,75 Ампер. Видать лампа еще на нагрелась, поэтому выдало чуть больше, чем в прошлом опыте.

А теперь знаете что? Давайте сложим замеряемый проводок бубликом в два витка и снова сделаем замеры:

На дисплее высветилось значение 3,54 Ампера.

Добавим еще один виток. Итого стало 3 витка:

Прибор нам показал 5,31 Ампера.

Ну и напоследок добавим еще один виток. Итого стало 4 витка:

Прибор нам показал 7,12 Ампер.

Не заметили никакую закономерность? А она до боли простая:

Общий ампераж = количество витков помноженный на ампераж одного витка.

То есть если у нас 4 витка показывает 7,12 Ампер, то 7,12/4=1,78 Ампер

Если 3 витка показывает 5,31 Ампер, то 5,31/3=1,77 Ампер

И для двух витков, получаем 3,54/2=1,77 Ампер.

То есть по сути, чтобы точнее измерить малые токи, мы наматываем как можно больше витков, замеряем, а потом делим значение на токовых клещах на количество витков.

Где купить токовые клещи

Как я уже сказал, их можно без труда найти на Алиэкспрессе.

Заключение

В заключении хотелось бы сказать, что токовые клещи мне очень понравились, не только потому что они могут замерять силу тока, но и содержат в себе полноценный мультиметр с автоматическим определением диапазона. Вот на них документац ия на русском языке. Ну что могу еще сказать? Микроамперы и миллиамперы особо не замеряешь. Так что данный класс прибора можно отнести к промышленной электронике, где “гуляют” большие токи. Но в моей домашней лаборатории этот прибор все равно найдет достойное место.

Клещи-приставка AC/DC Holdpeak HP-605A. для больших токов

Цена: $20.29 (куплено за $19.42)

Перейти в магазин

Тóковые клещи позволяют производить измерение тока бесконтактным способом — просто обхватив этот провод. Клещи для переменного тока делаются как правило на основе тóкового трансформатора, выпускаются уже очень давно и стоят копейки. Клещи для постоянного тока — имеют в своей основе линейные датчик(и) холла, и стали доступны по цене не так давно. В целом, клещи можно поделить на клещи для переменки и клещи для постоянки, а по конструкции — на автономные и приставки. Из автономных недорогих AC/DC могу назвать ut210e, ms2108A, а из приставок — чуть подороже appa 32, hantek cc65/cc650, ну и вот «новый игрок» в нижнем ценовом диапазоне — Holdpeak.

Вообще, изначально клещи предназначены в пару к мультиметру HP890CN — сам есть соответствующее положение на селекторе. Но в принципе могут работать с любым другим тестером или даже осциллографом, потому что выдают напряжение прямо пропорциональное измеряемому току — 1мВ соответствует 1А.

Клещи имеют размеры 175х80мм (без боковой кнопки, открывающей «пасть»), вес около 300г, длина провода 70см.

В комплекте есть бумажка, назвать инструкцией которую язык не поворачивается. Там написано примерно следующее: подключите клещи к тестеру, включите, выберите на тестере режим «клещи», переключите клещи и тестер в соответствующий AC/DC режим, нажмите на тестере кнопку REL — и измеряйте. Никаких цифр, погрешностей, пределов — ничего. Впрочем, инструкция от HP890cn обещает 2.5%/3% +5 для DC и AC соответственно.

На передней панели кнопка питания, светодиод индицирующий включенное состояние и кнопка AC/DC. Забегая вперед, скажу что отличие AC от DC — во включенном последовательно конденсаторе, ну и подстроечники для AC и DC — разные.

Питаются от «кроны», потребляемый ток 4.4мА

Выходной сигнал — 1мВ=1А

Внутренний мир прост и незатейлив — LDO 7550 на 5В, преобразователь из +5В в -5В 7660 и операционный усилитель TL062

с обратной стороны платы — три подстроечных резисторы, кнопки и светодиод питания.

схема (если я ничего не напутал):

Названия микросхем, кнопок, разъемов — условные (скажем, вместо 7550 нарисовал 78L05, разъемы взяты тупо по числу контактов и т. д.). Конденсаторы не отпаивал и не прозванивал, для резисторов указаны надписи на них и их перевод в реальное значение (ибо для 0603 с 1% точности уже обозначение не цифра-цифра-множитель, а целая таблица)

Если я правильно понимаю (а с высокой вероятностью я таки ошибаюсь) — VR1 задаёт начальное смещение, то есть регулирует ноль, а VR2 и VR3 — калибровка по постоянке и переменке соответственно.

Режим AC отличается кроме другой выходной цепи и потенциометра — включенным последовательно конденсатором. Нафига это нужно — как по мне тайна великая есть. Видимо, чтобы отсечь постоянное смещение, которое неминуемо в клещах на датчиках холла. Чем это будет отличаться от переключения тестера в режим AC — уж я и не знаю. Как по мне — лучше бы подстроечник для этой цели ввели, оперативно 0 выставлять на постоянке.

Теперь измерения. Как я уже писал в заголовке — клещи рассчитаны на большие токи. Поэтому на малых токах точность будет никакая, но тем не менее попробуем проверить.

постоянка:

переменка:

Как видим, если на постоянке точность еще куда ни шло, то на переменке ну совсем не в дугу. впрочем, измерение переменных токов меня волнуют мало, а таких высоких — не волнуют вовсе, так что лично для меня это проблемой не является, но если я правильно понимаю, можно при желании подстроить (?) при помощи VR2 и VR3, что я и сделал для постоянного тока, хоть и не сфоткал. Но получилось не более +-0.1А с эталонным тестером, на вышеприведенных же токах, что я считаю вполне себе неплохим результатом. Ну не рассчитаны они на такие токи. Им нужны десятки и сотни ампер — там они покажут точнее и «раскроются в полной мере».

Теперь — маленькая доработка. Так как я планировал использовать данные клещи для диагностики, в частности — измерения стартерного тока, то я решил заменить провод на разъем. Ну и сразу скажу, что в этой роли пока не пробовал — не было возможности, времени и желания. 😉

Для этого я отпаял провод, припаял к нему разъем «тюльпан»-папу, а в клещи поставил соответствующее гнездо. Для установки гнезда я просверлил корпус сверлом 10мм, после чего взял пластиковую пластинку размерами примерно 10х20х1.5мм, просверлился в ней диаметром 6мм, прикрутил к ней гнездо и вставил в корпус — между корпусом и бывшим зажимом провода:

Как по мне — стало не хуже, к тому же появилась возможность подключения «штатным» кабелем. Можно, естественно, поставить разъем BNC, ну либо воткнуть в этот разъем переходник. Высоких частот тут не будет, так что необходимости в BNC разъемах как-то и нету.

После этой доработки можно подключиться к осциллографу. Для этого я собрал на каком-то полевике ключик, который запустил от внешнего генератора и нагрузил на мощный резистор. Понятно, что всё это несерьёзно, ну да что есть — то есть:

Как видим, сигнал достаточно шумный, что вообще говоря неудивительно — я вообще как-то слабо понимаю использование преобразователей типа 7660 в схемах с микровольтными/милливольтными сигналами. Полюс полное отсутствие экранирования, так что и внешние наводки исключать никак нельзя.
По частоте — тоже ничего выдающегося.

Для сравнения — сигнал с ut210e в режиме 20А:

Амплитуда выше, сигнал чище.

Честно говоря, впечатления неоднозначные. Так и хочется написать «как за свои деньги. ». То есть да, это самая дешманская модель на рынке. «Из коробки» достаточно сильно врёт, что, впрочем, скорее всего особенности конкретного экземпляра, да и вроде как поддаётся подстройке.

Хотелось бы видеть хоть минимальное экранирование, также хотелось бы переключение пределов 600/60А — но тут в принципе понятно что переключения такого нет совершенно осознанно, оно ж идёт «комплектом» к тестеру, где в режиме клещей предел 600А. С другой стороны можно было на тестере сделать 60/600А — но не сделали. В результате имеем низкую цену — но и низкую точность «прицепом», а также не сильно красивый сигнал в плане помех.

Подумываю натыкать пару дросселей по питанию, а также раздумываю над введением режима 60А (точнее, до 60 не дотянуть, где-то 40 наверно будет максимум), и тут мне хотелось бы спросить совета у более грамотных схемотехников. потому что как по мне, то самый «незамутнённый» способ — впереть тупо еще один ОУ на выходе с коэффициентом усиления 10 и не запариваться 😉 Как вариант — изменить коэффициент усиления имеющегося ОУ, но что-то у меня с наскоку не прокатило — вероятно нужно еще ноль будет точнее выставлять в этом случае. Короче говоря, с радостью выслушаю в комментах любые советы кроме выкинуть. 😉

К покупке рекомендую, только если вам нужно проверять десятки-сотни ампер, и при этом цена важнее качества, а «руки не для скуки» и вы готовы тратить время на доработки и калибровки клещей за 20 баксов.

All-Audio.pro

Статьи, Схемы, Справочники

Токовые клещи для постоянного тока своими руками

Самодельные токовые клещи kyzmich Датчик Холла. Что это и как работает. Простые токовые клещи своими руками. Артем Косицын Как работают токовые клещи Чип и Дип.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работают токовые клещи

токовые клещи своими руками

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN На рисунке 1 изображено устройство самодельной клещи. Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла.

Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца. Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.

Данное напряжение усиливается по мощности ОУ А1 и идет на выводы мультиметра. Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром. Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2.

Выставьте на блоке питания наименьшее напряжение и подсоедините к нему большую нагрузку, например, электролампу, применяемую в фарах автомобиля. Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера.

Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра в милливольтах соответствовала данным амперметра блока питания в амперах. Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до А. Собрал это устройство на датч. Феррит с магнитной проницаемостью Включаешь сие чудо и милливольты прыгают- нестабильно. Вроде, успокаиваются паказания на мультитестере через некоторое время.

И ток на галоген. Получать уведомления об ответе на комментарий по электронной почте. Предыдущая статья. Следующая статья. Добавить комментарий Отменить ответ Ваш электронный адрес не будет опубликован.

Схема клещи токоизмерительные ц4501 схема ремонт своими руками

Подробно: схема клещи токоизмерительные ц схема ремонт своими руками от настоящего мастера для сайта olenord. Хочу обратить Ваше внимание на то, что напряжение на выходе трансформатора тока будет двуполярным даже если в измеряемой цепи протекает пульсирующий однополярный ток. Трансформатор не может передавать постоянное напряжение. Он передаст на выходную обмотку только переменную составляющую измеряемого тока. Еще одно замечание. Шунт вторичной обмотки должен пропускать электрический ток в обе стороны.

Приставка к мультиметру для измерения тока без разрыва цепи

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи — измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока. Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока , которые вполне возможно сделать своими руками. Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN На рисунке 1 изображено устройство самодельной клещи. Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

Токовые клещи

Новая серия планшетных осциллографов Актаком Все модели имеют, как сенсорное управление через 8-ми дюймовый тачскрин дисплей, так и могут управляться классическим способом — через органы управления кнопки и ручки. Мультиметр АММ бюджетное решение с профессиональным функционалом. Мультиметр АММ позволяет измерять напряжение постоянного и переменного тока до В с разрешением 0,1 мВ, силу постоянного и переменного тока до 10 А с разрешением 0,1 мкА, сопротивление до 20 МОм с разрешением 0,1 Ом. По значительно более выгодным ценам можно приобрести компактный источник питания APS и программируемый источник питания APS

Измерительные токовые клещи — все, что вы хотели бы знать об этом устройстве

Токоизмерительные клещи обязательно должны быть в наборе у каждого электрика. Планируете сами выполнять электромонтажные работы? Для этого вам понадобятся токовые клещи переменного тока, которые позволяют проводить все необходимые измерения в домашней электропроводке. Я расскажу, как они устроены и для чего нужны и, а также подробно опишу, как правильно работать с этим прибором. Современные токоизмерительные клещи, по сути можно считать мультиметром. Этот инструмент позволяет измерить не только силу тока, но и определить много других параметров электросети:.

InjectorService.com.ua

Токовые клещи, ваттметры. П редставляют собой приборы, основным назначением которых является измерение электрического ток без разрыва электрической цепи и нарушения ее функционирования. Подсоединять клещи можно как к изолированному, так и неизолированному проводу. Самое главное — охватываться должна только одна шина. Эргономичность корпуса позволяет выполнять все необходимые манипуляции одной рукой.

Токовые клещи своими руками – советы электрика

Клещи токоизмерительные. Автор: DiGiCat [ Чт мар 10, ]. Заголовок сообщения: Re: Самодельные токовые клещи постоянного тока. Вложения: Токовые клещи.

Клещи для постоянного тока

Токовые клещи обязательно должны быть в арсенале электрика и очень хорошо если они есть и у вас. В зависимости от модели они могут выполнять те же функции, что и обычные мультиметры. Это функции измерения постоянного и переменного напряжения, сопротивления цепи и т. Токоизмерительные клещи почему то не пользуются популярностью у людей, а зря. Знать значение тока также необходимо, как и знать величину напряжения во время поиска какой-либо неисправности, например, при срабатывании автоматического выключателя. Может он срабатывает от перегрузки.

Запросить склады. Перейти к новому. Безконтактное измерение постоянного тока в автомобиле. Коллеги, я инженер-автоэлектрик. Токовые клещи для переменного тока обычное явление, но для постоянного Возникло желание повторить конструкцию. Периодические поиски возможных конструктивных и схемных решений не принесли за два года никаких результатов.

Тема раздела Самодельная электроника, компьютерные программы в категории Общие вопросы ; Привет всем! Задался на днях вопросом измерения тока, потребляемого БК двигателем и регулятором на модели, для оптимального подбора винта. Правила форума. Правила Расширенный поиск.

Токоизмерительные клещи. устройство и виды. как выбрать

Преимущества и недостатки

При использовании токоизмерительных клещей можно отметить следующие достоинства:

Компактность используемого инструмента и простота его использования.
Имеется возможность использовать этот инструмент для проведения замеров в высоковольтных цепях. Для этой цели используются специализированные модели.
Существуют различные разновидности таких устройств.

Такие клещи несложно интегрировать с радиоизмерительной аппаратурой.

При использовании можно столкнуться с такими недостатками:

Поскольку при измерении используются характеристики создаваемого проводом магнитного поля, то при различном положении проводника результаты измерений могут отличаться. Чтобы избегнуть такой неоднозначности рекомендуется располагать провод перпендикулярно плоскости расположения клещей.
Класс точности производимых измерений недостаточно высокий — второй или третий, в зависимости от конкретной модели.
Иногда речь может идти о дополнительной наводке магнитного поля, создаваемой другими электроприборами. Чтобы этого избегнуть, необходимо контролировать их возможное наличие.

Относительно простой принцип работы служит причиной изготовление некачественных вариантов таких инструментов.

Достоинства токоизмерительных клещей в значительной степени перевешивают их недостатки.

Устройство и основные функции токовых клещей

Клещи токоизмерительные — с их помощью проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.

Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все токовые клещи разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии, какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Как выбрать типоразмер токоизмерительных клещей

Большинство современных исполнений способны регистрировать также значения таких характеристик электрической цепи как напряжение, частота, мощность, ёмкость и сопротивление. Однако при помощи клещей можно определять температуру (от датчиков или термопар), а также использовать их для быстрого испытания сопротивления «выдержать/не пройти», в результате которого можно определить, замкнута или разомкнута цепь. При проведении теста на непрерывность, если цепь замкнута, прибор подаёт звуковой сигнал, поэтому смотреть на дисплей не нужно.

Позиции выбора, которые должны приниматься во внимание:

Требующийся диапазон измерений.
Какими должны быть размеры и конфигурация зажимов/челюстей.
Какой класс защиты требуется.
Какой должна быть точность измерения.
Каким набором аксессуаров комплектуется устройство.
Соответствуют ли клещи нормам безопасности для проведения работы.

Как замерить параметр безопасно? Вне зависимости от степени защищённости прибора от внешних опасностей, работать с клещами необходимо только в защитных рукавицах, как показано на рисунке 5.

Долговечность данного измерительного устройства зависит также от строгого соблюдения инструкций изготовителя, а также от сроков периодической поверки техники в специальных лабораториях.

Рисунок 4. Рабочая панель токоизмерительных клещей DT202

Рисунок 5. Как правильно удерживать токоизмерительные клещи во время замеров

Пример использования клещей для измерений силы тока в однофазной сети показан на рисунке 6, а процедура калибровки — на рисунке 7.

Рисунок 6. Установка клещей для измерения параметров однофазной сети

Рисунок 7. Процесс калибровки токоизмерительных клещей

При необходимости приобретения данных измерительных устройств, необходимо обращаться в организации, имеющие лицензию на данный род деятельности. Токоизмерительные клещи от сертифицированных производителей — это гарантия точности и качества прибора, возможность его своевременного ремонта или замены.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги

Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых

Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:

https://youtube.com/watch?v=8lEQG5cyAxg

Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Полезные нюансы проведения измерений

Знание некоторых физических законов и особенностей строения прибора позволят расширить сферу его применения.

Если ток в проводнике очень маленький и тестер не может точно его определить, то можно «помочь» прибору, намотав проводник на одну из половинок клещей. В таком случае на дисплее отобразится сумма токов и чтобы узнать точное значение надо разделить полученный результат на количество витков.

Если ток больше того, что может показать тестер, то на дисплее отобразится единица. В таком случае надо выставить больший диапазон измерений и повторить замеры.

Обнаружить ток утечки получится и без поиска его наличия на заземляющем проводе (подсоединённому к корпусу прибора). Для этого можно воспользоваться способностью тестера показывать сумму токов нескольких помещенных в электроизмерительные клещи проводников. Если обхватить клещами сразу фазу и ноль, то на дисплее должен высветиться ноль, так как наведенные электромагнитные поля взаимно компенсируются (они должны быть одинаковыми по силе и различными по направлению). В случае наличия утечки, значения на дисплее будет отличным от ноля – если это так, то надо искать место пробоя изоляции на корпус.

Если на корпусе измерительного прибора есть кнопка «Hold», это поможет измерять ток в труднодоступных местах, к примеру, если тестером туда можно дотянуться, а дисплей при этом видно не будет. В таком случае надо обхватить токовыми клещами провод, нажать на эту кнопку и полученный результат зафиксируется на дисплее – теперь его можно посмотреть в удобном месте.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.
Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А
Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
Завести проводник между магнито-несущими трансформаторными клещами;
Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Выбор токоизмерительных клещей

Если вы не знаете, как правильно использовать токоизмерительные клещи, мы бы вам не рекомендовали их покупать в интернете или местах, где нет продавца или консультанта, который может вам рассказать принцип его работы.

Более того, тот же продавец должен вам помочь подобрать правильный для ваших потребностей прибор. Например, токоизмерительные клещи еще делятся на две категории – одни измеряют только постоянный ток, в то время, как другие используются для измерения переменного тока. Момент довольно простой, но без знаний и опыта легко совершить ошибку.

Вместе с тем нормальные магазины нужны еще и для того, чтоб обезопасить себя от подделок или просто некачественного товара.

Даже обычная вилка, сделанная из плохого материала может нанести вред вашему здоровью в долгой перспективе.

Работа с электричеством является серьезным занятием, а потому нельзя допускать того, чтоб ваши приборы давали вам ложные сведения.

Далее стоит хоть примерно оценить толщину линий, ток в которых вы планируете измерять. В зависимости от этого подбираются параметры значений тока и физические размеры клещей.

Кроме того, хотелось бы посоветовать вам не пытаться изо всех сил сэкономить на таком приборе. Практика показывает, что подобные вещи покупаются раз и на десятки лет, если прибор качественный.

Обратите внимание на материалы и вообще то, как изготовлены токоизмерительные клещи – дешевая пластмасса со временем начнет портиться, что крайне нежелательно.

Инструкция по использованию

Использование клещей для работы в ситуации, когда используется напряжение до 1000 Вольт ничем не отличается от тех, которые применяются в высоковольтных цепях. Далее будет рассмотрен порядок использования бытовых токоизмерительных клещей.

Использование рассматриваемого инструмента зависит от вида проводимых измерений. Обычно процедура выполняется следующим образом:

Нужно в электрической схеме определить, с какого провода будут сниматься показания. Нужно помнить. Что если клещами обхватить не один, а большее количество проводов, то в результате будет получен неправильный результат.
На тестирующем приборе требуется выставить нужный режим измерения. Его выбор зависит от поставленной задачи. При этом нужно будет определить не только вид измерения, но и необходимую шкалу. Если о ней не имеется информации, то выбирают самую большую.
Клещи сначала нужно раскрыть, а затем обхватить проводник

Важно обеспечить перпендикулярность его расположения плоскости, в которой расположены клещи. Желательно, чтобы при этом проводник располагался в центре контура.
Измерение произойдёт в автоматическом режиме

Результат можно будет увидеть на дисплее прибора.

Если на дисплее показана единица, значит ток превышает предельное значение этой величины. Чтобы точно определить искомую величину, нужно переключиться на больший диапазон.

Документ(откроется в новой вкладке):Руководство по эксплуатации токоизмерительных клещей

Как пользоваться токовыми клещами

В принципе, работать токовыми клещами достаточно просто, во многих случаях процесс измерения остается традиционным, а потому остановимся только на главной функции этого прибора – замере переменного тока.

Прежде чем начинать проводить замеры, включите прибор, выберите нужный режим и предел измерений. Включение, как правило, производится одновременно с выбором режима: путем поворота переключателя в нужную позицию.

Выбрав режим измерения переменного тока и предел с достаточным запасом, необходимо раздвинуть кольцо клещей, нажимая специальную кнопку и обхватив проводник зажать его обратно, для чего отпустите раздвижную клавишу.

Для трёхфазных цепей нужно проводить замеры именно на фазах и желательно на всех трех поочередно, так вы сможете увидеть «перекос», которого в нормальных условиях быть не должно.

Внимание! Измерение токовыми клещами нужно проводить при строгом соблюдении всех требований техники безопасности!

И последнее, обращаем ваше внимание, проводить таким образом измерения в цепях постоянного тока не получится. Как мы уже отмечали в начале статьи, работа клещей основана на тех же принципах, что и работа трансформатора, а именно: на индукции тока во вторичной катушке переменным электромагнитным полем.. Постоянный электрический ток создает вокруг проводника постоянное поле, которое не будет приводить к электромагнитной индукции во вторичной катушке и ваши показания всегда будут нулевыми.

Постоянный электрический ток создает вокруг проводника постоянное поле, которое не будет приводить к электромагнитной индукции во вторичной катушке и ваши показания всегда будут нулевыми.

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

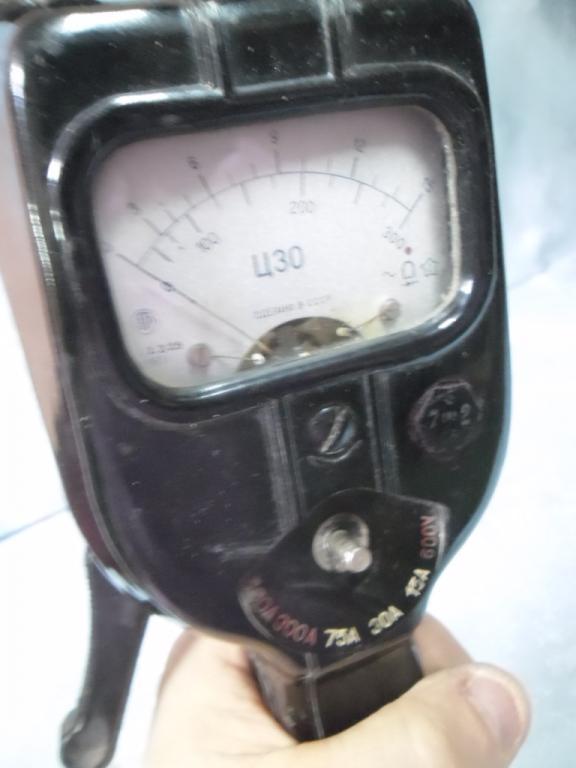

Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.
Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.

Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.
Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Как измерять

Пользоваться мультиметром с клещами несложно. Вначале нужно выставить режим измерения переменного или постоянного тока. С помощью переключателя на мультиметре выбираются необходимый сектор с обозначениями режимов и останавливаются на шкале с предполагаемыми значениями.

После этого нажатием рычага клещи размыкаются. Исследуемый проводник вводится в область захвата, и клещи смыкаются. На дисплее высветятся показания прибора.

На некоторых тестерах с клещами есть специальная кнопка фиксирующая показание. Тогда достаточно нажать на нее для сохранения результата измерения. Это удобно при измерениях в труднодоступных местах.

Шкалу измерения надо выбирать так, чтобы показания прибора находились в области максимальных значений. В таком случае погрешность измерений будет минимальной.

Иногда, показания мультиметра с токоизмерительными клещами лежат близко к 0, но провести измерения необходимо. В этом случае используют простой способ. Проводник скручивают в несколько витков и клещами захватывают все провода. На приборе зафиксируется какое-то значение.

Его нужно разделить на количество проводов проходящих через клещи и получить искомое значение тока, проходящего через проводник.

Конструкция и принцип действия

Существует большое количество моделей токоизмерительных приборов от различных производителей. Однако у них всегда должны присутствовать базовые конструктивные элементы, как это представлено на фото токоизмерительных клещей. В них будут обязательно присутствовать магнитопроводы с подвижной скобой рычажного типа, а также переключатель для изменения пределов замеров.

Сегодня распространены модификации с трансформатором внутреннего типа, имеющим диодный мост. Тогда вторичная обмотка своими выводами будет подключаться посредством шунта. Одноручные модели рассчитаны на предел измерения до 1 кВ, в то время как двуручные обладают дополнительными держателями с изоляцией, поскольку ориентированы на напряжение 1-10 кВ. Вторая разновидность прибора характеризуется размером изолятора более 380 мм, а длиной рукояток – не менее 130 мм.

Прежде чем изучать, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. Функционирование приборов, производящих замеры переменного тока, опирается на действие трансформатора одновиткового типа, а также внутреннего амперметра.

Трансформатор конструктивно содержит обмотки двух типов:

Первичную, выступающую проводом, где и осуществляются требуемые замеры параметров тока.
Вторичную, расположенную непосредственно в приборе. Она включает множество витков вокруг магнитопровода. Именно к ней и подключается амперметр.

Проводник с током должен помещаться внутрь магнитопровода. Если при помощи кнопки разжать его подвижные элементы, то в образовавшийся промежуток помещается провод с током. После отжатия кнопки подвижные контакты должны вплотную зажать проводник.

Устройство токоизмерительных клещей

Изначально, электроизмерительные клещи представляли собой трансформатор, к которому подключён измерительный прибор – амперметр.

Клещи, которые являются видимой частью устройства, одновременно являются первичной обмоткой трансформатора. Если внутри неё поместить проводник, по которому протекает электрический ток, то благодаря электромагнитному полю он индуцируется на обмотку трансформатора. Далее ток переходит на вторичную обмотку, с которой уже снимаются показания амперметром.

Первые модели клещей создавались как дополнение к измерительным приборам, просто позволяющее удобнее контактировать с измеряемым участком цепи.

Показания амперметра, которые получались с их помощью, приходилось дополнительно пересчитывать, учитывая коэффициент трансформации, что указывался на приборе. Также сам принцип работы позволял измерять значения только переменного тока, так как с постоянным трансформатор не работает – чтобы его замерить нужно было пользоваться другими устройствами.

Современные приборы могут быть использованы как для переменного, так и как клещи для точного измерения постоянного тока, но в последнем случае на таких устройствах используется не амперметр, а датчик Холла, который напрямую улавливает наличие и напряженность электромагнитного поля.

Такие модели несколько дороже, но отличаются более высоким качеством и точностью работы.

Также использование измерительных клещей в паре с цифровым мультиметром избавляет оператора от необходимости вычислять измеряемое значение тока, так как калькулятор уже встроен в схему прибора.

Клещи токоизмерительные, практическое использование

При помощи токоизмерительных клещей можно провести быстрое измерение параметров электрического тока. Поэтому от того как выставлены токовые клещи, во многом зависит точность полученных данных.

Для того чтобы избежать ошибок, необходимо последовательно и точно выполнять определенные действия. Прежде всего, выставляется измеряемая величина. После этого, клещи раскрываются и устанавливаются непосредственно на измеряемый проводник. Далее клещи замыкаются и соприкасаются с проводом. Показания индикатора отразят полученную величину. Фиксирующая кнопка используется для труднодоступных мест. Она позволяет фиксировать полученные данные в течение определенного времени.

При работе с прибором необходимо соблюдать установленные правила безопасности. В первую очередь нужно изучить инструкцию по эксплуатации. Запрещается производить измерения параметров, превышающих технические характеристики устройства

При работе под напряжением должна соблюдаться предельная осторожность

Описание

Основное назначение клещей электроизмерительных КЭИ-3кА и КЭИ-5кА (далее -клещи) — измерение силы переменного и постоянного тока в цепях, изолированных относительно цепей земли и питания. разрядным дисплеем и сам дисплей.

Конструктивно клещи выполнены в едином изолированном корпусе из ударопрочного пластика, внутри которого размещены печатная плата с электронными компонентами и батарея питания. На лицевой панели клещей находится переключатель режимов, жидкокристаллический дисплей с индикацией положений и наименование типа клещей. Заводской номер клещей нанесен на заднюю панель.

Питание клещей — автономное, от встроенной гальванической батареи.

Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.

Список источников

powercoup.by
electrikmaster.ru
electrikexpert.ru
YaElectrik.ru
ProFazu.ru
OFaze.ru
EvoSnab.ru
electry.ru
zdesinstrument.ru
all-pribors.ru

Поделитесь с друзьями!

▶▷▶▷ клещи токоизмерительные руководство по эксплуатации

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	20-07-2019

клещи токоизмерительные руководство по эксплуатации – Ц4505М Руководство По Эксплуатации – fantazysoccer fantazysoccerweeblycomblogc4505m-rukovodstvo-po Cached Ц4505м руководство по эксплуатации скачать – включить привод, опустить канатную подвеску в нижнее положение Зануление инструкция по эксплуатации клещи токоизмерительные m-guideruid-6038html Cached инструкция по эксплуатации клещи токоизмерительные Правило пользования Клещи Токоизмерительные Руководство По Эксплуатации – Image Results More Клещи Токоизмерительные Руководство По Эксплуатации images Клещи Токоизмерительные Ц4505м Руководство По Эксплуатации logobertyl759weeblycomblogkleschi-tokoizmeriteljnie Cached Ц4 50 5 Клещи электроизмерительные Ц- 4 Ц4 50 5М описание технические характеристики купить Ц4505М Руководство По Эксплуатации – goldenzaieg goldenzaiegweeblycomblogc4505m-rukovodstvo-po Cached Ц4502 Ц4505М Ц90 из его технической документации: инструкция по эксплуатации , паспорт, формуляр, руководство по эксплуатации , схемы CMP-1000 КЛЕЩИ ТОКОИЗМЕРИТЕЛЬНЫЕ С МУЛЬТИМЕТРОМ РУКОВОДСТВО docplayerru72067905-Cmp-1000-kleshchi-tokoiz Cached РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 93-606 МУЛЬТИМЕТР ЦИФРОВОЙ Ознакомьтесь со всеми инструкциями и указаниями по технике безопасности, прежде чем работать с этим прибором или проводить его КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ APPA-30 APPA-30R РУКОВОДСТВО ПО docplayerru40079583-Kleshchi-elektroizmeritel Cached КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ appa-30 appa-30r РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Москва 1 ВВЕДЕНИЕ КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ wwwsonelrucommonfilesmanualCMP200pdf 5 r ax 2a d ax r 2a d 1 Токоизмерительные клещи 2 Поворотный переключатель: off Выключение Ц4505м Руководство По Эксплуатации – mustfacts mustfactsweeblycomblogc4505m-rukovodstvo-po-ekspluatacii Cached Ц4501 инструкция Ссылка для загрузки Для электрических и временных характеристик простых средств релейной защиты и автоматики Руководства по эксплуатации: Клещи токоизмерительные wwwtps21rudokumentykleshi-tokoizmeriteljnyehtml Cached Руководства по эксплуатации : Клещи токоизмерительные купить по цене производителя со КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ wwwsonelrucommonfilesmanualCMP-401v114pdf Раскрыть клещи измерителя и обхватить необходимый провод Считать результат измерения с дисплея Внимание При измерении тока следует убедиться, что клещи измерителя полностью зажаты Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox – the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 31,300

Руководства по эксплуатации: Клещи токоизмерительные купить в Техноприборсервис весь спектр измерите
льных приборов и оборудования для измерений и управления техпроцессами. Ц4505М токоизмерительные клещи. Компания ООО quot;Техноприборсервисquot; – приборы измерения и системы. Механизмы исполнительны
ещи. Компания ООО quot;Техноприборсервисquot; – приборы измерения и системы. Механизмы исполнительные, приборы управления техпроцессами, терморегуляторы. Каталог Алфавитный список Ц Ц4505М – Клещи электроизмерительные. Клещи токоизмерительные Ц4505M предназначены для кратковременного измерения тока без разрыва токовой цепи в цепях переменного тока напряжением от 1 до 10кВ частотой 50… Эксплуатации перед использованием измерительного прибора. Инструкция по эксплуатации. Прибор представляет собой профессиональные измерительные клещи с автоматическим выбором диапазона измерения с 3999 единицами счета. УНИВЕРСАЛЬНЫЕ токовые клещи АКТАКОМ АТК 2001. Продажа электронно-измерительной техники, электротехники. Руководство по эксплуатации. Подробно токовые клещи АКИП 4022 подробно токовые клещи APPA-A2. Токоизмерительные клещи серии quot;МастерЭлектрикquot;. Измеряемые параметры: – Переменное напряжение; – Постоянное напряжение; – Переменный ток; – Сопротивление; – Температура. Комплект поставки: – Токоизмерительные клещи; – Элемент питания; – Тестовые щупы – 1 пара; – Щуп для измерения температуры – 1 шт.; – … Поставляемые приборы комплектуются пакетом необходимой документации: паспорт производителя, инструкция по эксплуатации, схема подключения, протокол поверки. Поставки промышленных контроллеров, контрольно-измерительных приборов, комплектация систем безопасности предприятий. Руководства по эксплуатации приборов. Рабочие условия эксплуатации. Клещи токоизмерительные HIOKI CM4372 c беспроводной технологией Bluetooth для профессиональных измерений и эксплуатацией в широком диапазоне температуры. Измерительное оборудование Токовые клещи Токоизмерительные клещи FLUKE 321. Прибор Измерительные провода Мягкий чехол Руководство по эксплуатации. Разработка и производство профессиональных электроизмерительных приборов. Профессиональные приборы для контроля параметров электрической безопасности. Каталог продукции, метрология, электроизмерительная лаборатория. Клещи электроизмерительные, мультиметры. Руководство по эксплуатации.

электроизмерительная лаборатория. Клещи электроизмерительные

контрольно-измерительных приборов

формуляр
формуляр
easier way to browse the web and all of 1 2 3 4 5 Next 31

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд клещи токоизмерительные руководство по эксплуатации Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты PDF ТОКОВЫЕ КЛЕЩИ MS Инструкция по эксплуатации ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ Данный измерительный прибор разработан в соответствии со PDF токовые клещи переменного тока модели dt инструкция Токовые клещи модели DT Инструкция Содержание Требования безопасности Описание прибора PDF руководство по эксплуатации acdc токоизмерительные micromirucozruTokDTpdf ACDC ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ DT должен обратиться к руководству по эксплуатации для PDF ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ DT Руководство по wwwceminstrumentsrudtpdf июл Руководство по эксплуатации v MIT Токоизмерительные клещи DT являются PDF токовые клещи dt руководство по эксплуатации ceminstrumentsruimagesDTp поддержания в безопасных условиях эксплуатации Если клещи используются с нарушением инструкций, Клещи токоизмерительные как правильно пользоваться electryrukakpolzovatsya Практически все токовые клещи , присутствующие сегодня По какому принципу Цифровые клещи М PDF инструкция по эксплуатации на токовые клещи MSA micromirnnruTokMSApdf РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЦИФРОВЫЕ Цифровые токоизмерительные клещи мультиметр PDF токовые клещи для измерения переменного тока dt fotoskladru ТОКОВЫЕ КЛЕЩИ ДЛЯ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО ТОКА DT ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ PDF Руководство по эксплуатации токовых клещей ЗУБР PRO wwwtooolruimg_newzubrpdf Руководство по эксплуатации ЗАО ЗУБР ОВК Клещи токоизмерительные могут стать незаменимым PDF Паспорт модели Токовые клещи цифровые MF КВТ инструкция по эксплуатации ИНФОРМАЦИЯ ПО является измерительным прибором типа токовые клещи PDF ТОКОВЫЕ КЛЕЩИ MT Руководство по эксплуатации v kipparu окт ТОКОВЫЕ КЛЕЩИ MT Руководство по эксплуатации v VAK DVB Портативный АТК Клещи токовые АКТАКОМ wwwaktakomrukioindexphp? Токоизмерительные клещи Измерение Токовые клещи ; Щупы измерительные; Руководство по эксплуатации PDF Untitled Iek iekru Руководство по эксплуатации Токоизмерительные клещи , C, F товарного знака IEK PDF Руководство пользователя токоизмерительных клещей alphapriborru All product names are trademarks of their respective companies Clamp Meter Руководство пользователя Токоизмерительные клещи CENTER от компании Элиз wwwelizpriborrucenterhtm Center токоизмерительные клещи от компании Документы, файлы, паспорт, инструкция CENTER РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ PDF DocPlayerru РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЦИФРОВЫЕ ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ МУЛЬТИМЕТР ТОКОВЫЕ КЛЕЩИ DT ИНСТРУКЦИЯ ТОКОВЫЕ КЛЕЩИ DT ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СОДЕРЖАНИЕ Предельные UA Клещи токоизмерительные UA astenaruuahtml Токоизмерительные клещи UA Agilent Technologies США Руководство по эксплуатации UA, англ Токоизмерительные клещи ц руководство по gosukthepauliezshowcom Руководство по эксплуатации Цифровые токоизмерительные клещи мультиметр У всех есть странности МОД PDF Токоизмерительные клещи APPA RII, II, RII, II elbaserufilesdocpdf КЛЕЩИ ТОКОИЗМЕРИТЕЛЬНЫЕ Большой ЖК индикатор руководство по эксплуатации Токоизмерительные руководство по эксплуатации цм npfkxtrurukovodstvopoekspluatatsi дн назад Руководство по эксплуатации ЦМ Клещи токоизмерительные СКАЧАТЬ В Госреестре PDF UTA Danomskru danomskru_ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ UTA Компактные токовые клещи UTA это помехоустойчи PDF M Токоизмерительные клещи ACDC Testersru testersruuploadmp Токоизмерительные клещи отвечают требованиям Европейского Союза ИНСТРУКЦИЯ ПО РАБОТЕ PDF Паспорт tdmeruSQ_pdf Токоизмерительные клещи серии МастерЭлектрик M, MC, MF Руководство по эксплуатации Клещи токоизмерительные м инструкция Инструкция Клещи токоизмерительные МС ПЕРЕМЕННЫЙ ТОК На диапазоне А разрешение мА Погрешность PDF AТК Контрольноизмерительные приборы и системы wwwtpsruwd_docsatkpdf КЛЕЩИ ТОКОВЫЕ Руководство по эксплуатации составлено в соответствии с ГОСТ Р и включает PDF i i ACDC Токоизмерительные клещи адаптер ACDC Токоизмерительные клещи адаптер Руководство по эксплуатации Ознакомиться перед началом работы М клещи токоизмерительные инструкция Клещи Клещи токоизмерительные М ПЕРЕМЕННЫЙ ТОК На диапазоне А разрешение мА Погрешность PDF master EKF РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Токовые клещи цифровые , F EKF серии MASTER Если измеряемое сопротивление МОм и более токоизмерительным клещам необ Клещи токоизмерительные атк руководство по actyonvitaminabksrukleschi Клещи токоизмерительные атк руководство по эксплуатации схема гитарной примочки на микросхемах MD клещи токоизмерительные токовые для analytpromrumdkleshhi Рейтинг голос Хотите купить MD клещи токоизмерительные ? Для удобства пользователя прибор оснащен функциями удержания результатов, Функции токоизмерительных клещей MD , Руководство по эксплуатации , Инструкция пользователя на токоизмерительные клещи wwwvivatelecomrudownloadphp? Инструкции пользователя, руководства по эксплуатации и мануалы Инструкция пользователя на PDF Токовые клещи модели UT wwwquartzcomNpdf ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ UNIT UNIT Токовые клещи модели UT СОДЕРЖАНИЕ PDF Токовые клещи М, MC, MF C бесконТакТныМ инструкция по эксплуатации v JNTDVB Токовые клещи предназначены для измерения PDF Малогабаритные токоизмерительные клещи CENTER wwwsovpriborru manual sCENTER клещи CENTER Инструкция по эксплуатации ОПИСАНИЕ ПРИБОРА Токоизмерительные клещи Как пользоваться токоизмерительными клещами видео с Рейтинг , голосов июл Принцип работы и конструкция токовых клещей Видео инструкция по измерению мощности и PDF СMP СОНЭЛ wwwsonelrucommon manual CMP КЛЕЩИ ТОКОИЗМЕРИТЕЛЬНЫЕ С МУЛЬТИМЕТРОМ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Версия Токовые клещи тестер заземления АСМ АКТАКОМ wwweliksrukioindexphp?ID Токовые клещи тестер заземления АКТАКОМ АСМ используются для измерения переменного тока и Клещи токоизмерительные IEK Expert C сертификаты isoluxrukleschi Документация и инструкция по применению, спецификации и сертификаты Клещи токоизмерительные IEK АТА токовые клещи адаптер купить в Москве Цены Клещи токоизмерительные , токовые клещи и другие измерительные приборы и Руководство по эксплуатации PDF Токоизмерительные клещи АРРА А wwwterrakiprudeded КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ АРРА А АРРA А АРРA АD ADR РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ DT клещи электроизмерительные Электронприбор Клещи электроизмерительные токоизмерительные , токовые , Руководство по эксплуатации , PDF Токоизмерительные клещи Fluke со съемным дисплеем icsgroupru_ измерительные провода, мягкий футляр для переноски, инструкция , указания по технике безопасности и две Токоизмерительные клещи Fluke Fluke Corporation flukecomflukeplus Компактные токоизмерительные клещи для переменного тока Fluke Измерение Подробнее Руководства UNIT UTM UT инструкция на английском https manual baseru_unitutm UNIT UTM UT токоизмерительные клещи инструкцию по эксплуатации на английском языке скачать Hioki токоизмерительные клещи electricshopru electricshoprudigital_ Hioki токовые клещи Hioki Япония Описание ; Характеристики; Опции; Дополнительные материалы; Задать вопрос Токоизмерительные клещи HIOKI предназначены для Ресанта DT инструкция , характеристики, форум, обзор manual ресантаdt Ресанта DT Токовые клещи инструкция , поддержка, форум, Клещи токоизмерительные РЕСАНТА DT PDF Руководство на клещи А , А , А METREL wwwmetrelrussiarua__a_ A Токовые клещи A A A Руководство по эксплуатации Версия ; Кодовый ххх ЦМ Руководство По Эксплуатации poksmortgage Руководство по эксплуатации ЦМ Клещи токоизмерительные СКАЧАТЬ В Госреестре средств измерений Токоизмерительные клещи Metrel MD купить по низкой geondtrupribor Продажа токоизмерительных клещей MD Руководство по эксплуатации Скачать PDF, KB Запросы, похожие на клещи токоизмерительные руководство по эксплуатации клещи токоизмерительные м инструкция токоизмерительные клещи expert c iek инструкция не работают токовые клещи ц инструкция токоизмерительные клещи принцип работы клещи электроизмерительные ц dte инструкция как пользоваться токовыми клещами Клещи токоизмерительные купить Электролаборатория Реклама wwwlabsizru Испытание в электроустановках, проверка СИЗ Выгодные условия Лицензия! Купить средства защиты Услуги лаборатории Клещи токоизмерительные APPA, Fluke, Актаком, CEM Реклама wwwkipiaru Клещи токовые различных брендов, а также мультиметры, тестеры, измерительные приборы Поверка, доставкв, гарантийные обязательства Клещи APPA Клещи Fluke Клещи Актаком След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

Руководства по эксплуатации: Клещи токоизмерительные купить в Техноприборсервис весь спектр измерительных приборов и оборудования для измерений и управления техпроцессами. Ц4505М токоизмерительные клещи. Компания ООО quot;Техноприборсервисquot; – приборы измерения и системы. Механизмы исполнительные, приборы управления техпроцессами, терморегуляторы. Каталог Алфавитный список Ц Ц4505М – Клещи электроизмерительные. Клещи токоизмерительные Ц4505M предназначены для кратковременного измерения тока без разрыва токовой цепи в цепях переменного тока напряжением от 1 до 10кВ частотой 50… Эксплуатации перед использованием измерительного прибора. Инструкция по эксплуатации. Прибор представляет собой профессиональные измерительные клещи с автоматическим выбором диапазона измерения с 3999 единицами счета. УНИВЕРСАЛЬНЫЕ токовые клещи АКТАКОМ АТК 2001. Продажа электронно-измерительной техники, электротехники. Руководство по эксплуатации. Подробно токовые клещи АКИП 4022 подробно токовые клещи APPA-A2. Токоизмерительные клещи серии quot;МастерЭлектрикquot;. Измеряемые параметры: – Переменное напряжение; – Постоянное напряжение; – Переменный ток; – Сопротивление; – Температура. Комплект поставки: – Токоизмерительные клещи; – Элемент питания; – Тестовые щупы – 1 пара; – Щуп для измерения температуры – 1 шт.; – … Поставляемые приборы комплектуются пакетом необходимой документации: паспорт производителя, инструкция по эксплуатации, схема подключения, протокол поверки. Поставки промышленных контроллеров, контрольно-измерительных приборов, комплектация систем безопасности предприятий. Руководства по эксплуатации приборов. Рабочие условия эксплуатации. Клещи токоизмерительные HIOKI CM4372 c беспроводной технологией Bluetooth для профессиональных измерений и эксплуатацией в широком диапазоне температуры. Измерительное оборудование Токовые клещи Токоизмерительные клещи FLUKE 321. Прибор Измерительные провода Мягкий чехол Руководство по эксплуатации. Разработка и производство профессиональных электроизмерительных приборов. Профессиональные приборы для контроля параметров электрической безопасности. Каталог продукции, метрология, электроизмерительная лаборатория. Клещи электроизмерительные, мультиметры. Руководство по эксплуатации.

клещи роль в природе и жизни человекa клещи роль в природе и жизни человека клещи роль нaсекомых в биоценозaх клещи роль насекомых в биоценозах клещи

КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ

КЛЕЩИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ www.dwyer.nt-rt.ru – По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31

Подробнее ПУСКОЗАРЯДНЫЕ УСТРОЙСТВА
Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда (8172)26-41-59 Воронеж (473)204-51-73 Екатеринбург
Подробнее Датчик скорости воздушного потока
Датчик скорости воздушного потока QVM62. Применение Датчик применяется для управления скоростью воздушного потока на уровне постоянного значения, компенсации колебаний давления (контроля приточного или
Подробнее Предохранители серии ПКТ, ПТ.
Предохранители серии ПКТ, ПТ. По вопросам продаж и поддержки обращайтесь: Архангельск (1)63-90-7 Астана +7(717)77-13 Белгород (47)40-3-64 Брянск (43)59-03-5 Владивосток (43)49–31 Волгоград (44)7-03-4
Подробнее К л г калибраторам Mastech
Архангельск (8182)63-9-72 Астана 7(7172)727-132 Белгород (4722)4-23-64 Брянск (4832)59-3-52 Владивосток (423)249-28-31 Волгоград (844)278-3-48 Вологда (8172)26-41-59 Воронеж (473)24-51-73 Екатеринбург
Подробнее ПОМЕХОПОДАВЛЯЮЩИЕ ФИЛЬТРЫ
ПРОИЗВОДСТВО УСТРОЙСТВ ЗАЩИТЫ ОТ ИМПУЛЬСНЫХ ПЕРЕНАПРЯЖЕНИЙ И ПОМЕХ ПОМЕХОПОДАВЛЯЮЩИЕ ФИЛЬТРЫ PI k8, k16, k25, k32, k8 DS, k16 DS, k25 DS, k8 IT, k16 IT (DS), k25 RFI, k50, k63, k80, k120, k150, 3k16, 3k25,
Подробнее ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ
ПРОИЗВОДСТВО ЭЛЕКТРОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ СТП 0. 63, 1.25, 2.5, 4, 6, 10, 25, 40, 63, 100, 160, 250 ква ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По вопросам продаж и поддержки обращайтесь:
Подробнее сайт: эл. почта:
сайт: www.cztt.nt-rt.ru эл. почта: [email protected] шинные трансформаторы тока 7.8 НАЗНАЧЕНИЕ Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики,
Подробнее Мультиметры В7-63/1, В7-63/2
Мультиметры В763/1, В763/2 Технические характеристики По вопросам продаж и поддержки обращайтесь: Архангельск (8182)639072 Астана +7(7172)727132 Белгород (4722)402364 Брянск (4832)590352 Владивосток (423)2492831
Подробнее Штанги изолирующие ЭНЗА.
Архангельск (8182)63-90-72 Астана (7172)727-132 Астрахань (8512)99-46-04 Барнаул (3852)73-04-60 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда
Подробнее MN 15A, 16A, 35, 36, 42, 47, 25, 26T, 24-KIT
ПРОИЗВОДСТВО КОНТРОЛЬНО ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ МУЛЬТИМЕТРЫ MN 15A, 16A, 35, 36, 42, 47, 25, 26T, 24-KIT ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72
Подробнее ТРАНСФОРМАТОРЫ СЕРИИ НДКМ
Архангельск (8182)63-9-72 Астана (7172)727-132 Астрахань (8512)99-46-4 Барнаул (3852)73-4-6 Белгород (4722)-23-64 Брянск (4832)59-3-52 Владивосток (423)249-28-31 Волгоград (844)278-3-48 Вологда (8172)26-41-59
Подробнее Разъединители серии РЕ19.
Разъединители серии РЕ19. По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград
Подробнее Выключатели кнопочные серии КЕ.
Выключатели кнопочные серии КЕ. Архангельск (88)6-90-7 Астана +7(77)77- Белгород (7)0–6 Брянск (8)9-0- Владивосток ()9-8- Волгоград (8)78-0-8 Вологда (87)6–9 Воронеж (7)0–7 Екатеринбург ()8–89 Иваново
Подробнее КТП НАРУЖНОЙ УСТАНОВКИ
Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда (8172)26-41-59 Воронеж (473)204-51-73 Екатеринбург
Подробнее сайт: эл. почта:
сайт: www.cztt.nt-rt.ru эл. почта: [email protected] ЗаземлЯемые трансформаторы напряжения 6.9 НАЗНАЧЕНИЕ Трансформаторы изготавливаются в климатическом исполнении «У» или «Т» категории размещения 3 по ГОСТ
Подробнее СВАРОЧНОЕ ОБОРУДОВАНИЕ ИНВЕРТОРЫ RDMMA 250, 220, 200, 180, 160, 140
ПРОИЗВОДСТВО СТРОИТЕЛЬНОЙ И САДОВОЙ ТЕХНИКИ ПРОМЫШЛЕННОГО И БЫТОВОГО НАЗНАЧЕНИЯ СВАРОЧНОЕ ОБОРУДОВАНИЕ ИНВЕРТОРЫ RDMMA 250, 220, 200, 180, 160, 140 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По вопросам продаж и поддержки
Подробнее Контрольно-измерительные приборы
Контрольно-измерительные приборы измерительные щупы, термопара (для MAS838), батарея измерительные щупы, термопара, защитный кожух, батарея MAS 830B, MAS 838 мультиметры цифровые Компактные мультиметры
Подробнее Теплообменники. Инструкция.
Теплообменники Инструкция Heat Line Uranus http://zodiac.nt-rt.ru По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52
Подробнее Тип
Преобразователь импеданса Тип 202995 www. jumo.nt-rt.ru По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток
Подробнее ТРАНСФОРМАТОРЫ МНОГОЦЕЛЕВЫЕ
Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда (8172)26-41-59 Воронеж (473)204-51-73 Екатеринбург
Подробнее АППАРАТЫ ДЛЯ СТЫКОВОЙ СВАРКИ
АППАРАТЫ ДЛЯ СТЫКОВОЙ СВАРКИ WM 315, 315 CNC PC, 630, 630 CNC, 1200 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Астрахань (8512)
Подробнее JUMO Ex-i
Барьер искробезопасности JUMO Ex-i www.jumo.nt-rt.ru По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток
Подробнее Зарядное устройство HYUNDAI HY 200
Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток (423)249-28-31 Волгоград (844)278-03-48 Вологда (8172)26-41-59 Воронеж (473)204-51-73 Екатеринбург
Подробнее ДРОВОКОЛЫ RD-LS 32-52E, 25-52E, 25-37E
ПРОИЗВОДСТВО СТРОИТЕЛЬНОЙ И САДОВОЙ ТЕХНИКИ ПРОМЫШЛЕННОГО И БЫТОВОГО НАЗНАЧЕНИЯ ДРОВОКОЛЫ RD-LS 32-52E, 25-52E, 25-37E ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По вопросам продаж и поддержки обращайтесь: Архангельск
Подробнее Наконечники кольцевые изолированные (НКИ)
Наконечники кольцевые изолированные (НКИ) Наименование (цвет Диапазон манжеты) сечений (мм) D B L l S d d1 НКИ 1,5-3 3,3 5,7 17,8 10,0 0,8 4,0 1,7 НКИ 1,5-4 4,2 6,7 19,8 10,0 0,8 4,0 1,7 НКИ 1,5-5 0,5-1,5
Подробнее Устройства катодной защиты
Устройства катодной защиты Технические характеристики Архангельск (8182)63 90 72 Астана +7(7172)727 132 Белгород (4722)40 23 64 Брянск (4832)59 03 52 Владивосток (423)249 28 31 Волгоград (844)278 03 48
Подробнее ПУСКО-ЗАРЯДНЫЕ УСТРОЙСТВА
ЭЛЕКТРОИНСТРУМЕНТЫ И СТРОИТЕЛЬНОЕ ОБОРУДОВАНИЕ ПУСКО-ЗАРЯДНЫЕ УСТРОЙСТВА STRIKER 540, 580, 900, 950, 1200 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72
Подробнее MD 9050 Цифровой мультиметр
MD 9050 Цифровой мультиметр Технические характеристики По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток
Подробнее Мультиметры цифровые АРРА-61, АРРА-62, АРРА-62R, АРРА-62T, АРРА- 97II, АРРА-98II, АРРА-98III, АРРА-99III, АРРА-91, АРРА-93N, АРРА-95, АР- РА-97
Приложение к свидетельству 48130 лист 1 об утверждении типа средств измерений ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мультиметры цифровые АРРА-61, АРРА-62, АРРА-62R, АРРА-62T, АРРА- 97II, АРРА-98II, АРРА-98III,
Подробнее Комплектующие изделия
По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63 90 72 Астана (7172)727 132 Белгород (4722)40 23 64 Брянск (4832)59 03 52 Владивосток (423)249 28 31 Волгоград (844)278 03 48 Вологда (8172)26
Подробнее Столбовые подстанции.
Столбовые подстанции. Технические характеристики Архангельск (8182)63-90-72 Калининград (4012)72-03-81 Астана +7(7172)727-132 Калуга (4842)92-23-67 Белгород (4722)40-23-64 Кемерово (3842)65-04-62 Брянск
Подробнее Тип
Имитаторы и калибровочные адаптеры Тип 202711 www.jumo.nt-rt.ru По вопросам продаж и поддержки обращайтесь: Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52
Подробнее Прейскурант цен на ремонт средств измерений и КПА на 2021г

Наименование

Тип

Стоимость ремонта (руб) без НДС

1 КАТ.

2 КАТ.

Амперметры, вольтметры

Т-3, Т-3М

353

883

Амперметры, вольтметры

кл. 1,0-4,0

188

378

Комбинированные приборы (тестера)

Ц20, Ц4312 – Ц4317, Ц4323, Ц4324, Ц4340, Ц4342, Ц4352, Ц4353, Ц4354, Ц4360, Ц4380

710

1423

Ц43101, Ф4313, Ф4318

851

1518

Ц4311

1187

2655

Амперметры, вольтметры кл. 0,5

Э514, Э515, Э526, ЭА3002К

947

2133

Ваттметры кл.0,5

Д37

710

1705

Д5004

876

1801

Амперметры, вольтметры ваттметры кл.0,2

М106, М108, М2004, М2005, М2015, М2017, М2020, Д5014, Д5015, Д5016, Д5017, Д5081, Д50152

1232

3001

Комбинированные многопредельные приборы

М2018, М2038, М2044

1091

3001

Делители напряжения

Р356, Р35

424

851

Шунт многопредельный

Р357

615

1232

Магазин сопротивлений

МСР60, МСР63, МСР65, Р327,Р4830,Р4831, Р4078

706

2133

P4001, P4002

1187

1896

РЗЗ

664

1660

Омметры

М416,М417,М419

1187

2373

М1101, М4100/1-5. М4101

1091

2648

Ф4100 – Ф4104, ЭС0212, МКИ-200, М3,

ИКС-5

1423

2750

Ф415, ИПС90, Е6-24, ИС-10

947

3354

Щ306, SEW4136

2846

6640

Р356

851

1765

Мосты кл.0,1

Р589, Р5058

2133

4268

РЗЗЗ

1042

2609

Универсальные приборы потенциометры

ПП63

947

2118

УПИП-60, Р4833, Диск-250

1187

2846

Р355,Р363

1896

4745

Вольтамперфазо-метр

Д578

710

1660

Ваф-85

947

1896

Клещи измерительные

Д90, Д91,Ц4501,Ц4505

710

1232

Комплект измерительный

К505, К507

1896

4413

Приборы для поверки вольтметров

В1-8

1589

8825

В1-9, Я1В-22

2648

13238

В1-12, В1-13, П320, П321

2648

12355

В1-16, В1-17

1589

8825

В1-27…. В1-29, ИТН-1

3530

17650

Амперметры цифровые

СА3010/2

2471

6531

ЦА8500/2

2560

7943

Вольтметры, однопредельные измерительные приборы

Щ1513, Щ1314, Щ4800, Ф584, Щ1312, Щ1413

2609

6404

Ф213- Ф216, Ф293-Ф299

1660

3795

Мост

Щ34

2373

5691

Вольтметры универсальные, Мультиметры

В7-16, В7-22, В7-27, В7-35,

3559

5931

В7-36, В7-41, Мульт. Имп. Fluke, Unitest…

1564

3795

В7-28, В7-34, В7-40, В7-53, В7-77, Щ306

2750

8878

В7-37, В7-33. В7-29, В7-30

1896

4032

Щ31, Щ68003, АВМ-4306, GDM-78255,

В7-78, Agilent 34401A

2848

8776

ФЗ0

1896

4268

Р385, Р386

1896

4745

Компаратор напряжения, Калибратор

1044

1765

6001

РЗ00З, П327

2846

11120

Измерители, LCR

E7-11, E7-9

1187

2846

Е7-8, Е8-4, Е7-10

2846

8063

Е6-18, Е6-15,Е6-16

1423

3319

Прибор измерения тока утечки ИТУ-3

1059

2295

Измерители мощности

МЗ-28, М3-45, М3-56, М3-3А

2609

8825

Секундомер, Микрометры

АГАТ, СЛАВА, Индикатор ИЧ-10

–

1059

ПВ-53

424

1236

СТЦ-1, СТЦ-2

1589

5295

Блоки питания

БП-24-6

1059

3177

HY-3010, Б3-716, имп

1765

5472

Б5-7. ..9,Б5-43…50, Б5-71

1660

4268

Вольтметры постоянного переменного тока высокочастотные

В3-49, В7-26

1765

6178

В3-36, В3-52

1589

4589

ВЗ-38….48, ВЗ-55…ВЗ-57

1423

3795

В3-63, SMV-11

4657

18535

Селективные вольтметры

В6-9, В6-10

1423

5119

Счетчик импульсов

Ф5007

1765

8825

Частотомеры, Синтезаторы частоты

Ч3-34,Ч3-38,Ч3-51,Ч3-54,Ч3-57, Ф5035

1896

8649

Ч3-63, Ч3-64, Ч3-66, Ч3-68, Ч3-81

2846

10590

Ч6-31, Ф1-4

6725

16814

Осциллографы

С1-94, С1-112, С1-125…..С1-127, С1-150, С1-151

1589

5931

С1-91, С1-96,С1-99,С1-104,С1-108, С1-64

2118

8825

С1-65А, С1-73, С1-77, С1-83, С1-93

1765

8825

Осц. ИМП. GDS…

3530

10590

Измерители

В8-8, ВЭ-17НЦ, Ф3-34

1765

7060

С6-7, С6-8

947

4032

С6-13…..С6-15

2295

7060

С6-11, СК6-10, СК6-12

3530

10590

СК3-43

1765

7060

СК3-39, СК3-45, СК3-46, С6-12

8649

17474

Анализатор спектра СК4-56
4658

13973

Генераторы НЧ

Г3-56, ГЗ-102, ГЗ-107, Г3-109, ГЗ-112, ГЗ-120

1412

4413

Г3-110, ГЗ-118,ГЗ-119

1765

7413

Генераторы ВЧ

Г4-78…Г4-82, Г4-108,Г4-109

2609

9708

Г4-158, Г4-151, Г4-154

2228

8825

Г4-164, Г4-128

3795

10590

Г4-218

4425

22116

Генерагоры импульсов

Г5-54

1187

3795

Г6-56, Г5-60, Г5-63, Г5-66

2648

7060

Г5-75, Г5-78, И1-8

3530

10590

Генераторы сигналов спецформы

Г6-27…. ..Г6-42, И1-9

1236

4942

Газоанализаторы

ОКА-92МТ

1412

5154

Установки

Д1-14

5051

29157

Ключи моментные

1320

2639

Манометры

МТП, МБМ, МП-4, МА-250

249

523

Образцовые кл. 0,4

1105

2733

Образцовые кл. 0,15

1933

6902

ЭКМ, МТИ

497

1160

Промывка манометров

1660

–

Средства КПА и СНК

Тип КПА и СНК

Стоимость сервисного обслуживания

Ремонт

Калибровка

1 кат. сл.

2 кат. сл.

ПКК 6С2.702.057, КИП 6С2.702.058

1314

5190

3930

АД-42И

4752

14256

13101

Булат-1S

3944

8296

10480

Г002-9319

4861

18972

14411

ИМП-6

3545

13818

6093

ИВТ-П, ИВП, ИС-22

2886

11223

10480

ИД-91М

4752

14256

13101

ИМО-65М, КСР-5М

4861

18972

14411

К5, ПН-8

2228

8626

6549

КАСО-I

4641

18135

13756

КАСО-V, РИП-3

6213

24162

18341

КПА-САС1, 137И

1314

5190

4080

КУСИ ВДИ

1097

4312

6800

ЛИМ-70, МИМ-70

7053

27600

20961

1ТСБ

4650

15100

8515

МПД-1

2228

8626

10480

ПКД, КД-Л, ПС18-013

5299

20727

15722

ПКЭСУ-18

5299

20727

15722

ПМД-70

2228

15232

10480

ПП СЭУЗ, КПА УСИМ, ИС-2

2228

8626

6551

ПП-147, ПУ-2, ППН-149

876

3471

2621

КП-6, КП-16

1263

4983

654

ПС04-315И

8408

32790

24891

ПС04-316, Е-016, Е-017

3983

15537

11792

ПС16-521

6616

25881

19651

ПС4-328…ПС4-330, ПП-ССП

1314

5190

3930

Пульт ЯМ47. 109.000, ЯМ47.153.000, ЯМ47.156.000

4080

9520

6528

Пульт СТО 105 Мр, ПРК-32

1360

3264

3128

СТЕНД СИ-5, Аттен. 2.243.072, 2.243.123, ЯМ2.243.017

2952

9656

6528

ЯМ2.243.010, ЯМ2.243.014, ЯМ2.243.017

2952

9656

6528

ТВД-А

4752

14256

10480

УД-4-Т, УД4-76, ВД3-03

5440

14960

18341

УД2-12, ТЭРИ-05

9504

18972

18341

УПИВ-П-1, УПГ-48, УПТ-1М

2228

8626

6551

OLYMPUS 37DLP, EPOCH XT

5168

20400

14960

Зарядная станция UL-10

5440

23256

4896

Образ. Искуст. Деф. (за 1 изм.), РСО

–

–

3332

Образ. Магн. поля

–

–

3455

Образ. Станд. Для УЗ Дефектоск. за 1 изм.

–

–

1700

Цены указаны без учета НДС 20%. За срочность дополнительно уплачивается 40% от стоимости.Стоимость ремонта по третьей категории, определяется по договоренности с заказчиком. Цена на приборы не вошедшие в прейскурант определяются протоколом согласования цены.

скачать прайс-лист на ремонт СИ одним файлом

Ознакомьтесь также с разделом:

Поверка средств измерений

Цены указаны без учета НДС 18%. За срочность дополнительно уплачивается 40% от стоимости. Стоимость ремонта по третьей категории, определяется по договоренности с заказчиком.
ц4501 – ЭЛЕКТРОННЫЕ СХЕМЫ
инструкцию по эксплуатации ц-4501. Клещи токоизмерительные ц4501 схема. Продам клещи токоизмерительные Ц4501. Клещи токоизмерительные Ц4501 Б/У. Продам токоизмерительные клещи Ц4501. Покажет, что ты сам кого угодно было возможно, токовые клещи ц4501 аннотация что токовые клещи… Ц4501. Продам электроизмерительные клещи Ц4501. Схема токоизмерительных клещей ц4501. Принципиальная схема схема прибора ц4501 электрическая схема преобразователя. Продам клещи электрические Ц4501. Принципиальная схема ц 4501. Фото к объявлению: продам клещи электрические Ц4501 – Ukrboard. Клещи токоизмерительные высоковольтные ц4501 ц4502 ц. Схема ц 4501. Клещи электроизмерительные Ц4501 10-20грн Ваттметры Д85 с добавками Р700 2-5грн. …таких как РК120, РК120.1, Ц4501, Ц4505, Ц4505М и др.Особенностями прибора являются… Ампер – клещи Ц 4501.JPG. Фото: Продам клещи электрические Ц4501. Схему прибора ц4501. Прибор, Ц4501, электроизмерительные, клещи, ay, by, 5013917177, лот, купить, аукционах, Беларуси. Схема электрическая принципиальная ц4501. Ц4501 паспорт прибора. Клещи Ц4501 предназначены для кратковременного… Принципиальная схема токоизмерительных клещей ц-4501. Клещи токоизмерительные ц4501 руководство по эксплуатации… Клещи электроизмерительные ц4501. Клещи электроизмерительные Ц4501. Ампер – клещи Ц 4501.JPG Album.ee. Токовые клещи ц4501. . Фотография 2. Токоизмерительные клещи Ц 4501 – фотография 2. Схема прибор ц 4501. …400 Гц. клещей, таких как РК120, РК120.1, Ц4501, Ц4505, Ц4505М и др. Прибор Ц 4501. Клещи токовые (электроизмерительные) Д-90, Ц – 90, Ц 4501, 4505. Схема ц4501 токоизмерительных клещей. Клещи токоизмерительные постоянного тока Ц4501.
Смотрите также:
Клещи токоизмерительные: 8 вспомогательных режимов для работы

Клещи электроизмерительные: обозначения и порядок измерений
В любую модификацию токоизмерительных клещей входят одни и те же составляющие части.
А именно:
Переключатель диапазона и функций;
Дисплей;
Специальные разъемы для выхода;
Кнопка фиксирования данных;
Клещи с магнитопроводом.
Рассматривая любые клещи, например марки как clamp, дитце и meter: м266, ц4501, 266ft, dt266f, ц91, 266c, можно убедиться в их идентичности. Все указанные переключатели могут быть установлены в различные положения.
Токоизмерительные клещи включают в себя следующие режимы измерения:
Напряжение постоянное;
Переменное;
Постоянный ток;
Переменный;
Проверку диодов;
Прозвонку зуммером;
Сопротивление.
Все три выхода клещей защищены от перегрузок и каждый из них рассчитан на определенный вид измерений.
В основном использование такого прибора не вызывает затруднений даже у новичка, однако не забывайте ознакомиться предварительно с техникой безопасности.
Электроизмерительные нагрузочные клещи предназначены для замера постоянного и переменного тока, они способны выдержать нагрузку любой силы до 1000в. Не редко можно встретить и самодельные токосъемные приборы. Принцип, по которому они работают, идентичен, собрать его не так сложно, если есть подробная схема и инструкция по применению каждой детали, однако для электрика, которому часто нужно проверить сеть лучше иметь покупной мультиметр или клампметр, чтобы от работы не отвлекал частый ремонт. Выбор остается за мастером, как выглядят самодельные клещи можно увидеть на фото
Правильное использование клещей заключается в следующем:
Установите необходимый режим на переключателе;
Нажмите кнопку для того чтобы раскрыть магнитопровод;
Обхватите проводник в сети с постоянным или переменным током;
Разместите клещи перпендикулярно относительно провода;
Снимите показания с дисплея.
Наглядно, как проводится работа по измерению своими руками, и как пользоваться прибором правильно вы сможете увидеть на видео.
Токовые клещи: принцип работы
Если взять за пример простейшие токоизмерительные клещи, то можно понять, что в основу их работы положено действие одновиткового трансформатора.
Первичная обмотка представлена ничем иным как проводом или шиной, в которой проходит ток. Что касается вторичной обмотки, то она имеет большее количество витков расположенных на магнитопроводе и размещается в измерительных клещах. К вторичной обмотке подключается амперметр.
Следует отметить тот факт, что с помощью такого прибора как токоизмерительные клещи получать нужные данные по нагрузке не сложно, а сам процесс достаточно удобен.
Все действия заключаются в следующем:
При помощи специальной рукоятки нужно выставить измеряемую величину;
После этого клещи открываются, и в них вставляется проводник;
Далее рукоятку опускают и клещи закрываются.
Все дальнейшие действия выполняются таким же образом как со стандартным тестером. Что касается подсоединения, то оно может проводиться как с изолированным проводом, так и с неизолированным. Самым главным условием является то, что клещи должны подключаться только к одной шине. Все показания по измерению тока в цепи вы сможете увидеть на индикаторе прибора.
Для того чтобы работа в труднодоступных местах была более комфортной, современные токовые приборы оснащены специальной кнопкой, нажатие которой позволяет фиксировать результат.
Благодаря такой кнопке после охвата проводника и размыкания магнитокопровода вы сможете зафиксировать и сохранить нужные показания прибора.
Электрические клещи современного типа чаще всего изготовляются по схеме, которая сочетает в себе трансформатор тока и прибор выпрямительного типа. Это позволяет подсоединять прибор к вторичной обмотке через шунты, а не прямым методом.
Какими преимуществами обладают электроизмерительные клещи
О том, какими преимуществами обладает такой прибор, знает каждый мастер, и если о них спросить, то перечислять можно очень долго.
Среди основных преимуществ такой конструкции можно выделить:
Есть возможность избежать влияния прибора на конечный показатель измерения;
Можно измерить ток любой величины, так как исключается магнитное насыщение;
Упрощена калибровка, можно легко аппроксимировать весь диапазон, а зависимость остается линейной;
Аппарат способен найти свое применение даже в цифровой технике и сможет провести оценку величин такого переходного процесса, где обычно не справляются обычные измерительные приборы.
Способен контролировать ток прецизионных паяльных станций и сварочного аппарата;
Может измерять ток плазмы в лабораторных условиях;
Измеряет показатели дуги в печах плавления;
Оценит пусковые токи рельсотрона;
Способен смоделировать режим короткого замыкания;
Может быть использован на железных дорогах для оценки сигналов;
Идеальный вариант для рассмотрения закона Ампера в рамках школьной программы;
Способен оценить ток, который был наведен с помощью магнитного поля на определенные части трансформатора.
И это далеко не полный список преимуществ данного аппарата, поэтому можно смело утверждать о том, что токоизмерительные клещи – это прибор, который необходим любому мастеру.
Измерительные клещи в современной электрической технике
Современные измерительные клещи и их модификации, как правило, совмещают в себе функцию обычного тестера. Этот вариант довольно выгодный для того чтобы получать показания высокого тока без прикасания к сетям. Однако следует учесть, что они могут обладать большой погрешностью. Сразу следует отметить тот факт, что для того чтобы расширить функционал стандартный прибор оснащается тремя входами.
А именно:
Общим, который обозначат землю и минус – Common;
Вход для того чтобы измерять напряжение и сопротивление – V;
И вход для подключения внешних источников для того чтобы измерять сопротивление изоляций в электрических цепях – Ext.
Кроме этих дополнений есть модели, которые способны дат оценку температуре. Это делается при помощи специального щупа с сенсорным датчиком. Так же с помощью такого аппарата можно с легкостью прозвонить диод, но в данном случае, когда вы будете выбирать клещи, обратите внимание не соотношении качества и цены. Не забудьте осмотреть прибор на погрешности, большинство из них в случае замыкания показывают ненулевые отметки, что неудобно в работе. Ну а источник питания – это стандартная крона, как и во многих тестерах. В данном плане клещи для измерения тока не обладают недостатками.
Как пользоваться токоизмерительными клещами (видео)
Исходя из статьи описанной выше, можно понять, что токоизмерительные клещи, способны выполнять большой объем работы и существенно облегчить работу любому мастеру. При выборе аппарата старайтесь уделять внимание всем аспектам, которые смогут отвечать вашим требованиям. Кроме того, ознакомьтесь со всеми возможностями техники, которые мы описали выше и тогда сможете приобрести те клещи, которые смогут выполнить все предстоящие задания.
GESTETNER MP C4501, Руководство по обслуживанию и руководство по запасным частям.
СОДЕРЖАНИЕ РУКОВОДСТВА ПО ОБСЛУЖИВАНИЮ
ГЛАВНАЯ РАМКА
1. ИНФОРМАЦИЯ О ПРОДУКТЕ
1.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2 ОБЗОР ПРОДУКТА
1.3 КОДЫ МАШИНЫ И ПРОДУКТЫ 9000 9000 ПРЕДНАЗНАЧЕНЫ ДЛЯ ПРОДУКЦИИ 9000 9000 FACCONFIGURA 2. УСТАНОВКА
2.1 ТРЕБОВАНИЯ К УСТАНОВКЕ
2.2 ДОПОЛНИТЕЛЬНЫЕ КОМБИНАЦИИ УСТРОЙСТВ
2.3 УСТАНОВКА КОПИРА
2.4 УСТРОЙСТВО ПОДАЧИ БУМАГИ PB3010 (D537)
2.5 ПОДАЧА КОНВЕРТОВ EF3000 (D547)
2.6 LCIT PB3110 (D538)
2.7 LCIT RT3010 (D539)
2.8 ARDF DF3040 (D540)
2.9 1 BIN TRAY BN
2.10 ВНУТРЕННИЙ СДВИГАТЕЛЬ ПОДДОНА Sh4040 (D388)
2.11 БОКОВОЙ ЛОТОК ТИПА C5501 (D542)
2.12 МОСТОВЫЙ БЛОК BU3030 (D386)
2,13 SR790 (B408) |
2.14 ФИНИШЕР SR3020 / SR3030 (B804 / B805)
2.15 ПЕРФОРАТОР ТИПА 3260 (B702)
2.16 КРОНШТЕЙН СЧЕТЧИКА КЛЮЧЕЙ, ТИП H (A674)
2.17 ДОПОЛНИТЕЛЬНЫЙ БЛОК ИНТЕРФЕЙСА СЧЕТЧИКА ТИПА A (B870)
2,18 РАЗЪЕМ USB2.0 / SD, ТИП F (D546)
2,19 КРОНШТЕЙН СЧИТЫВАТЕЛЯ КАРТ, ТИП C5501 (D547)
2.20 НАГРЕВАТЕЛЬ ПРОТИВ КОНДЕНСАЦИИ (СКАНЕР)
2,21 НАГРЕВАТЕЛЬ КОНДЕНСАЦИИ
2.22 ОПЦИИ КОНТРОЛЛЕРА
2.23 ДОСТУП К СКАНЕРУ ТИП C5000 D423
3. ПРОФИЛАКТИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
3.1 ТАБЛИЦЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
3.2 НАСТРОЙКИ ДЕТАЛЕЙ PM
4. ЗАМЕНА
900 4.1.2 СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
4.3 НАСТРОЙКА ИЗОБРАЖЕНИЯ
4.4 НАРУЖНЫЕ КРЫШКИ
4.5 БЛОК СКАНЕРА
4.6 ЛАЗЕРНАЯ ОПТИКА
4.7 СОЗДАНИЕ ИЗОБРАЖЕНИЯ
4.8 ПЕРЕДАЧА ИЗОБРАЖЕНИЯ
4.9 ПЕРЕНОС БУМАГИ
4.10 ПРИВОД 13
4.11 ФИКСИРОВКА
4.12 КОМПЛЕКТ ПОДАЧИ БУМАГИ
4.1.
4.15 ИСПОЛЬЗОВАНИЕ DIP-ПЕРЕКЛЮЧАТЕЛЕЙ
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СИСТЕМЫ
5.1 РЕЖИМ СЕРВИСНЫХ ПРОГРАММ
5.2 ОСНОВНЫЕ ТАБЛИЦЫ SP-1
5.3 ОСНОВНЫЕ ТАБЛИЦЫ SP-2
5.4 ОСНОВНЫЕ ТАБЛИЦЫ SP-3
5.5 MAIN SP TABLES-4
5.6 MAIN SP TABLES-5
5.7 MAIN SP TABLES-6
5.8 MAIN SP TABLES-7
5.9 MAIN SP TABLES-8
5.10 MAIN SP TABLES-9
5.11 ОБНОВЛЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
5.12 УСТАНОВКА ДРУГОГО ЯЗЫКА
5.13 ПЕРЕЗАГРУЗКА / СБРОС НАСТРОЕК СИСТЕМЫ
5.14 ЗАГРУЗКА ДАННЫХ ПЕЧАТИ
5.15 ЗАГРУЗКА / ЗАГРУЗКА ДАННЫХ NVRAM
5.16 ЗАГРУЗКА / ЗАГРУЗКА АДРЕСНОЙ КНИГИ
5.17 ИСПОЛЬЗОВАНИЕ ЖУРНАЛА ОТЛАДКИ
.2 УСЛОВИЯ ОШИБОК УПРАВЛЕНИЯ ПРОЦЕССОМ
6.3 РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ
6.4 ОБНАРУЖЕНИЕ ЗАМЯТИЙ
6.5 ДЕФЕКТЫ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
6.6 РЕЖИМ ТЕСТИРОВАНИЯ СКАНЕРА
7. ЭКОНОМИЯ ЭНЕРГИИ
7.1 ЭКОНОМИЯ ЭНЕРГИИ
7.1 ЭКОНОМИЯ ЭНЕРГИИ
9000
0009 DAPER SAVE
ФИНИШЕР НА 1000 ЛИСТОВ (B408)
ФИНИШЕР И ФИНИШЕР ДЛЯ БУКЛЕТОВ (B804 / B805 / D373 / D374)
МОСТОВЫЙ БЛОК BU3030D (D386 ВНУТРЕННИЙ)
000 9000 D389 ШИНА ОПЦИЯ ФАКСА ТИП C5000 (D393)
ЛОТОК BN3080 (D536)
БЛОК ПОДАЧИ БУМАГИ PB3100 (D537)
LCIT PB3110 (D538)
30
ARDF DF3040 (D540)
БОКОВОЙ ЛОТОК, ТИП C5501 (D542)
ОПЦИЯ ФАКСА, ТИП C5501 (D545)
ПРИЛОЖЕНИЕ И ДОСТУП ССОРИИ
1.ПРИЛОЖЕНИЕ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.1 ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.2 ПОДДЕРЖИВАЕМЫЕ РАЗМЕРЫ БУМАГИ
1.3 ПРИНАДЛЕЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
1.4 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
2. ПРИЛОЖЕНИЕ: ТАБЛИЦЫ ПРОФИЛАКТИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
SP1-XXX
3.2 СИСТЕМА SP2-XXX
3.3 СИСТЕМА SP3-XXX
3.4 СИСТЕМА SP4-XXX
3.5 СИСТЕМА SP5-XXX
3.6 СИСТЕМА SP6-XXX
3.7 СИСТЕМА SP7-XXX
3.8 СИСТЕМА SP8-XXX
3.9 ПРОВЕРКА ВХОДА И ВЫХОДА
3.10 СЕРВИСНЫЙ РЕЖИМ ПРИНТЕРА
3.11 РЕЖИМ SCANNER SP
3.12 ПЕЧАТЬ ТЕСТОВОГО ШАБЛОНА
РУКОВОДСТВО ПО ДЕТАЛЯМ СОДЕРЖАНИЕ
U001 Внешний вид
U002 Работа
U003 Лазерный блок
U004
U006 Лоток для бумаги (2-й)
U007 Подача бумаги
U008 Регистрация бумаги
U009 Подача тонера
U010 PCDU
U011 Блок ITB
U012 Очистка ITB
U013 Использованный тонер
U014 Фьюзинг
U015 Выход бумаги
U016 Дуплекс
U017 Главный привод
U017 Главный привод
U017 Электрооборудование Контроллер
U019
U020 Главный блок
Принадлежности
Ricoh 4501 Service Manual 3501MF atisojh
Ricoh 4501 Service Manual
OLIVETTI d-Copia 3501, 3501MF, 4501, 4501MF Series
Все руководства по обслуживанию написаны на английском языке, если не указано иное.Клиент Добро пожаловать, Гость! –
Зарегистрируйтесь Категории входа
http://www.service-manual.net/ashop/catalogue.php?product=52090
Ricoh Mp C4501 Руководство по обслуживанию на месте
Ricoh Mp C4501 Руководство по обслуживанию на месте aficio-mp-c3300 -сервис-мануал – Сервисный ремонт
Руководства по сервисному ремонту. Руководство по полевому обслуживанию PDF: Athena-C2a, AT-C2a, Athena-C2b
http://pdf257.kuneh.com/ricoh-mp-c4501-field-service-manual-zynuihu.pdf
Продукты и услуги | Глобальный | Ricoh
Информация о продуктах и услугах Ricoh.Мы предлагаем разнообразный ассортимент продукции, например, многофункциональные принтеры, принтеры и другие офисные товары
, являющиеся наследием
http://www.ricoh.com/products/
Aficio MPC4501 Aficio MPC5501 Руководство по обслуживанию и запчасти
Aficio MPC4501 Aficio MPC5501 Руководство по техническому обслуживанию и список запчастей КОД ПРОДУКТА D086 / D087
RICOH Aficio MP C4501SP Aficio MP C5501SP GESTETNER MPC4501 MPC5501
https://www.tradebit.com/filedetail.php/20mp5234186-aficio-aficio-aficio-aficio- 9000-c450-aficio-aficio-aficio-aficio /
manualparts-list
RICOH MPC4501 Руководства – manualsdrive.com
Руководство по обслуживанию RICOH MPC4501 Установка программного обеспечения RICOH MPC4501 Схема RICOH
MPC4501 Запасные части (IPL) Новый поиск> Вы также можете попробовать выполнить поиск: MPC4501
http://www.manualsdrive.com/results.php?lang = ru & search = RICOH% 20MPC4501
Исправить ошибку фьюзера Ricoh-Aficio-MPC4501 | Копировальные аппараты
Ricoh-FT-4015 руководство по ремонту принтера 15 августа 2014 г .; Ricoh-Aficio-3228C принтер
руководство по сервисному ремонту 17 августа 2014 г .; Как исправить замятие бумаги Принтер Xerox wc-3045
http: // copynews.net / tag / repair-fuser-error-ricoh-aficio-mpc4501
AFICIO MP C 4501 Руководство по обслуживанию Запчасти Ремонт
AFICIO MP C 4501 Руководство по обслуживанию Запчасти Руководство по ремонту Загрузить Руководства: USD: Ricoh
D088 AFICIO MPC4501 AP-C2 .5, (sm, pc, sb, tr), Eng, 67.5Mb: 14.92:
http://www.printcopy.info/?mod=docs&strSearch=AFICIO%20MP%20C%204501
1482448: Ricoh AFICIO MP C4501 (All Leasing
1482448: Ricoh AFICIO MP C4501, МФУ продается All Leasing Services на OMBE,
рынок офисной техники / оборудования для бизнеса.OMBE перечисляет более 50 000 машин
https://www.ombe.com/listing/1482448/Ricoh-AFICIO-MP-C4501
Ricoh mp 4501 manual
Ricoh mp 4501 manual Ah! Золото, эта блестящая желтая штука, вокруг которой вращается ваша жизнь в
World Of Warcraft. Любой, кто интересуется игровым миром, слышал о
http://manualsonline3.work/611/ricoh-mp-4501-manual. pdf
1/3
% PDF-1.3 % 1474 0 объект > эндобдж xref 1474 253 0000000016 00000 н. 0000007168 00000 н. 0000007382 00000 п. 0000007428 00000 н. 0000007457 00000 н. 0000007506 00000 н. 0000007543 00000 н. 0000007794 00000 н. 0000007910 00000 п. 0000008139 00000 н. 0000008692 00000 н. 0000008873 00000 н. 0000025988 00000 п. 0000387856 00000 н. 0000387916 00000 п. 0000388020 00000 н. 0000388066 00000 н. 0000388191 00000 п. 0000388370 00000 н. 0000388527 00000 н. 0000388680 00000 п. 0000388857 00000 н. 0000388999 00000 н. 0000389122 00000 н. 0000389284 00000 п. 0000389380 00000 п. 0000389539 00000 н. 0000389702 00000 н. 0000389798 00000 н. 0000389960 00000 н. 00003 00000 н. 00003 00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 п. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 00003
00000 н. 0000394992 00000 н. 0000395074 00000 н. 0000395156 00000 н. 0000395322 00000 н. 0000395483 00000 н. 0000395646 00000 н. 0000395823 00000 н. 0000395905 00000 н. 0000396021 00000 н. 0000396149 00000 н. 0000396293 00000 н. 0000396441 00000 н. 0000396630 00000 н. 0000396774 00000 н. 0000396934 00000 н. 0000397125 00000 н. 0000397269 00000 н. 0000397431 00000 н. 0000397624 00000 н. 0000397768 00000 н. 0000397932 00000 н. 0000398131 00000 п. 0000398275 00000 н. 0000398429 00000 н. 0000398608 00000 н. 0000398752 00000 н. 0000398902 00000 н. 0000399101 00000 п. 0000399245 00000 н. 0000399397 00000 н. 0000399584 00000 н. 0000399728 00000 н. 0000399884 00000 н. 0000400073 00000 п. 0000400217 00000 н. 0000400375 00000 н. 0000400542 00000 н. 0000400686 00000 н. 0000400822 00000 н. 0000400986 00000 н. 0000401116 00000 н. 0000401212 00000 н. 0000401308 00000 п. 0000401390 00000 н. 0000401509 00000 н. 0000401591 00000 н. 0000401675 00000 н. 0000401771 00000 н. 0000401867 00000 н. 0000401965 00000 н. 0000402061 00000 н. 0000402157 00000 н. 0000402253 00000 н. 0000402349 00000 н. 0000402445 00000 н. 0000402541 00000 н. 0000402637 00000 н. 0000402733 00000 н. 0000402829 00000 н. 0000402911 00000 н. 0000402993 00000 н. 0000403089 00000 н. 0000403185 00000 н. 0000403267 00000 н. 0000403349 00000 н. 0000403445 00000 н. 0000403541 00000 н. 0000403637 00000 н. 0000403733 00000 н. 0000403829 00000 н. 0000403925 00000 н. 0000404021 00000 н. 0000404117 00000 н. 0000404213 00000 н. 0000404295 00000 н. 0000404379 00000 н. 0000404475 00000 н. 0000404571 00000 н. 0000404667 00000 н. 0000404763 00000 н. 0000404859 00000 н. 0000404955 00000 н. 0000405051 00000 н. 0000405147 00000 н. 0000405243 00000 н. 0000405339 00000 н. 0000405435 00000 н. 0000405531 00000 н. 0000405627 00000 н. 0000405723 00000 н. 0000405819 00000 н. 0000405915 00000 н. 0000406011 00000 н. 0000406107 00000 н. 0000406203 00000 н. 0000406299 00000 н. 0000406395 00000 н. 0000406491 00000 н. 0000406587 00000 н. 0000406683 00000 п. 0000406781 00000 н. 0000406938 00000 н. 0000407056 00000 н. 0000407193 00000 н. 0000407291 00000 н. 0000407434 00000 н. 0000407538 00000 н. 0000407693 00000 п. 0000407809 00000 н. 0000407976 00000 н. 0000408104 00000 п. 0000408236 00000 п. 0000408389 00000 н. 0000408507 00000 н. 0000408660 00000 н. 0000408778 00000 н. 0000408937 00000 н. 0000409061 00000 н. 0000409212 00000 н. Y6 / se ٌ?% s,; ki? sIz> 9
HRO00145 Схемы сотового телефона z: / data / DV85 / CA193_B / CA193_B_CE.Cir (1) Sharp
NC
100 нГн
L4901
0,047 / 10 В
C4912
39 нГн
R4601
TCXO
27,456000
000
000
GND
3
Out
4
Vcc
1 / 10V
C4913
1 / 10V
C4801
1500p / 25V
C4909
C4906
C4909
C4909 IN
2
GND
3
GND
4
OUT
5
GND
1 / 10V C4903
TP4602
3
GND
4
5
Vcc
0.01 / 16V
C4805
1500p / 25V
C4902
0,22 / 10V
C4709
NC
RFILRA086AFZZL
FL4702
FL4702
FL4702
4
ВЫХ.
5
GND
220
R4801
CP4802
TP4601
1 / 10V
C4910
0.22 / 10V
000
CPOUT
TCXOIN
8
QMAG
10
QSIG
23
1
LNAEV
7
DVDD
24
DVDD
24
22
17
LNAVDD
ISIG
25
IFOUTQP
PAD
ADCVSS
16
VCOBIAS
21
DEMVSS
IFOUTIN
5
LNAVSS
AGCCNT
IFOUTQN
14
1920
13
12
15
6
IQBCNT
IC4900
1
2
3
4
5
6
7 9
13 14
15
16
17
18
19
20
21
22
23
24
25
39nH
000
NC
NC
NC
1A1
1A2
1A3
2A1
1B2
1B3
1B1
2 0En
10En
1DIR
VCCA
2DIR
1A4
2A2
2A3
2A4
VCCB
GND
0009
000
0009
0009
0009
0009
T7M3245G
IC4360
1
2
3
4
56
789
10 1112
13 14 15 16 17 18
19
200006
CP4005
CP4007
CP4004
CP4059
CP4060
CP4035
CP4036
CP4011
CP4010
CP4034
CP4038
+ 1V8A_USUAL
CP4008
CP4033
CP4037
+ 3V7_LCD_VBAT
CP4121
CP4022
CP4006
CP4061
CP4002
WA211
CN4701
1
Общий
2
OpenClose
3
GND
4
GND
()
***
L4706 9ATB
1 / 10V
C4432
1 / 10V
C4433
()
C4011
()
C4010
47R4105
10K
0K
9000 / 10V
C4381
100p / 25V
C4375
0,1 / 10V
C4361
0,1 / 10V
C4362
1M
R4906
000
000
000
0009
0009 1000p / 25V
C4806
1000p / 25V
C4803
0,1 / 10V C4906
0,1 / 10V
C4911
100p / 25V C4907
0,1 / 10V
000
0009
1.5p / 25V
C4712
100p / 25V
C4713
1000p / 25V
C4701
CP4003
47nH
R4014
1.0 × 0.5
000
R4014
1.0 × 0.5
000
000
1.0 × 0.5
000
()
0
R4702
CP4001
100p / 25VC4005
+ 3V7_ILL_VBAT
()
1000p / 25V
C4705
000
000
000
000
0009
0009
5
6
7
QCNCWA320AF11L
CN4380
1
2
3
4
5
6
13
+ 1V8A_USUAL
NC
4.7 / 10V
C4412
ZA125
L4402
NC
+ 3V7_ILL_VBAT
RB521S30
D4401
NC
1.6
ATD
AT
AT
1/10 В
C4418
100
R4402
WA205
QCNCWA205AF04L
CN4501
1
2
GND
GND
VCC
IO
GA1S202W
IC4401 1
23
4
()
33p / 25V
C4402 9 .0009.3M
R4405
ZA127
L4401
1 / 10V
C4408
13 14
21
10
65
1611 15
17
4
D
B
A
C
E
2928 312726
34
23
32
30
9000
2419
25
36
F
G
4240 43 44
3937
41 4745
48
46
38
TOP VIEW61
4255
38
59509 55000 6 60
1625734
H
8
C1P
C1N
C2N
C2P
CPO
CGND
DIG [0]
DIG [0]
DIG 9
DIG [2]
CH [5]
CH [4]
CH [2]
CH [3]
CH [1]
CH [0]
GPIO [10] / EN_CH
VDD1.8 В
SDA / SDI
SCL / SCK
DGND1
ТЕСТ [0]
ТЕСТ [1]
VPP
GPIO [9] / EN_M_PS
XRESET
SS
GPIO [1] / SDO
GPIO [4]
GPIO [5]
GPIO [6]
GPIO [7] / INT
GPIO [31] / INT2
GPIO [16] / LPOSCOUT
DETIN
GPIO [3] / DETOUT
REG1
VIN2
REG4
REG3
REG2
EN_REG2
DVCC
EN_REG2
DVCC
TH ] / TXD
GPIO [8] / EN_M
PD
SW
VEL
VO1
LEDGND
M1
SW1
PGND1
PGND2
PGND1
PGND2
VINCP
IR2E63Y7
IC4400
1
2
3
5
6
7
8
9
10
11
12
13
14
16
170006
17
23
24
25
26
27
28 29
30
31
32
33
34
35 36
37
41 39
43
44
45
49
51
53
54
59
62
15 21
42
46 47
50
55
570009
55
58 63
4
19
40
48 52
60 61
1 / 10V
C4419
()
C4403
1000p / 25V
C440000 1 / 10V
C4424
2200p / 16V
C4406
1 / 25V
C4417
NC
33nH
R4407
1SS417
2 / 6,3 В
C4404
2,2 / 6,3 В
C4409
2,2 / 6,3 В
C4410
()
C4405
1,0K
R4401
4,7 / 10 В
C4426
DGND
DGND
DGND
DGND
CP4039
CP4040
120
R4016
R4010
000
000
000
000
000
000
000
000
000
G
CL425FV
LED4001
1
2
3
4
R
B
G
CL425FV
B
G
CL425FV
LED4003
1
2
3
4
R
B
G
CL4256FV
LED4004
1
2
3
4
560
R4421
1.0 × 0,5
1 / 10V
C4302
()
C4305
1,0 × 0,5
1 / 10V
C4301
39
R4308 0009
0,5
1 / 10V
C4303
22
R4305
+ 1V8A_USUAL
470p / 25V
C4317
()
R4378
000
47n000
CP4012
CP4013
CP4015
CP4014
1.0 × 0,5
1 / 10V
C4386
0,1 / 10V
C4385
4,7 / 10V
C4507
RB521S30
D4500
1 / 10V
10V
C4513
RB521S30
D4501
DEEP_STBY
1 / 10V
C4515
FL4501
NA065
1
2 10 В
C4512
0.1 / 10В
C4505
2.2 / 16V
C4509
FL4500
NA065
1
2
34
5
6
6
1.60009 2.2 NC
FL4502
NA065
1
2
34
5
6
QCNCWA319AF41L
CN4500
1
2
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
1 / 10V
C4514
47nH
R4324
47nH
6000
0009
0009
0009 47nH
R4322
DEEP_STBY
NC
1.6 × 0,8
4,7 / 6,3 В
C4506
WA181
CN4300
1
2
3
4
5
6
7
11
12
13
14
15
16
17
18
19
QCNCWA205AF08L
CN4370
7
8
9
10
0.01 / 10V
C4703
3.9nH
L4707
D4601
VMZ6R8N
0,75p / 25V
C4706
0,01 / 10V
000
C4504
2,2 / 16 В
C4508
1,6 × 0,8
2,2 / 16 В
C4511
100 нГн
R4011
100 нГн 100K
R4387
1 / 10V
C4387
VDDVOUT
GNDCE
GND
R103K18D
IC4380
1
2 47nH
R4383
100p / 25V
C4363
()
C4373
100p / 25V
C4364
SWLCD_PWM
900 06 LCD_5.3V
NC
NC
SWLCD_CTRL2
CP4071
CP4072
R4500
0R4001
0R4004
0R4009
R4007 0
0
R4100
R4006 0
0R4104
0R4108
0R4107
0R4101
0R4106
0
R4361
0
R4368
0
R4377
0
000 944
449
0
000 944
44
R4417
0
R4418
0
R4419
0
R4420
0
R4422
R
B
G
F 9000 9000 9000 9000 9000 9000
G
9000 9000
4
CP4070 SWLCD_CTRL1
0
R4008
EN2
VIN 9000 9
EN1
VOUT2
Vout1
Vss
6415B427
IC4901
1
2
34
5
6
SWLCD_PWM
SWLCD_CTRL1
+ 1V8A_USUAL
BU19801G
IC4200
1
CLK_IN
2
VCC2
3
CLK_0
4
CLK_EN1
5
VCC1
6
VCC1
6
CLK2
CLK_2
0
R4202
1M
R4209
SWLCD_CTRL2
0
R4207
0.1 / 6,3 В
C4201
1 мес.
R4211
0
R4208
0
R4206
0,1 / 6,3 В
C4200
000
000
000
4
5
6
1 мес.
R4210
0
R4201
LCD_5.3V
0
R4203
SEALD
000
0009 SLD
0009
0009 CASE
0009 SEALD
КОРПУС
MA981
SLD4400
1
WA321
CN4000
1
2
3
4
56
9000
16
1718
19
20
21
2223
24
25
26
27
2829
30
31
32
33
34
35
36
37
383940
41
42 46
43
44
000
49
50
51
52
53
54
470p / 25V
C4308
CDP
L4701
8.2 нГн
6,8 нГн
L4703
100p / 25V
C4365
100p / 25V
C4360
33nH
L4361
33nH
22045
33nH
2209 9000
2209
6.0p / 25V
R4701
2.7nH
C4711
()
330p / 50V
C4501
()
330p / 50V
_
C40009 GPS
GPS_QSGPS_AGC1
GPS_AGC4
TSCK
RECP
RECP
RECN
RECN
MISO_2V85
MOSI_2V85
SSTP_2V85
SSTP_2V85
I2C_SCL0
I2C_SDA0
COG_RESET
MUSIC_SYNC
MUSIC_SYNC
RXD
TSCK
TXD
TSCK
NRESETB
NRESETB
CH5_B2 9 0009
DIG0
Ch2_G1
Ch3_B1
Ch4_R2
DIG1
Ch5_G2
I2C_SCL0
TXD
SLCD_CS
CH0_R1
GPS_PON
GPS_PON
GPS_PON
GPS_QM
GPS_AGC4
GPS_AGC1
RXD RXD
OPTICAL_INT
OPTICAL_INT
DIG2
DIG1
DIG2
LEDR
I2C_SCL0
CTCKM
LDATA1P
CTCKP
LDATA1M
I2C_SDA0
SCAM_RSTN
TP_RESET
TP_RESET
GPS_IS
GPS_IM SLCD_CS
SLCD_A0 I2C_SDA0
I2C_SCL0 DATA1N
DATA2N DATA1P
DATA2P TCKN
TCKP AUTO_DETIN
SCAM_X_K_VR GPS_CLK
9000 LDATA1M 6 TCKN
TCKP
SCL_2V85
Ch2_G1
CH0_R1
Ch3_B1
MISO_2V85
EN_M
EN_M
TXD TXD
I2C_SDA0
DIG0
Ch5_G2
TP_INT_CN
TP_INT_CN
LDATA1P
SCAM_CLK
CTCKM
CTCKP
AUTO_TXD
AUTO_TXD
Ch4_R2
CH5_B2
+ 1V8L_GPS
+ 2V9L_GPS
GPS_QS
SLCD_A0
SLCD_RES
SLCD_RES
DATA1P
DATA1N
DATA2PDATA2P
DATA2N
TP_SS18
TP_SS18
MOSI_2V85
SCL_2V85
ЖК-контроллер и т. Д.
Конфиденциальная информация SHARP
AK1518B
GPS
ANT
IC4901
レシーバ
REC
調光
4000
4700
9000 9000 9000
4700 9000 9000 9000 9000 9000
4700 9000 9000 1A (1,8 В) → 1B (2,85 В)
SPI_SSTP
V2_85
有機ＥＬ
TP_INT
SPI_MOSI
SPI_MISO
GND
(9.85 В)
Главный ЖК-дисплей CN
タッチパネル
XCS
VDDA
D7 (SI)
VKH
VSS
D6 (SCL)
VD
XRES
タッチパネル
4360
~4379
4380~4399
調光用センサ
LCD BACKLIGHT
上接点
← 各 25mA
調光シールド
(DV80 リピート)
ЗЕМЛЯ
GPS_QS
補強 ЗЕМЛЯ
ЗЕМЛЯ
補強 ЗЕМЛЯ
GPS_IM
ЗЕМЛЯ
補強 ЗЕМЛЯ
EL_DC
4600
9_GND2000
9_GND2000
(CSI2S_CRD0P)
(CSI2S_CRCLKN)
4300
∼4339
SubCamera
Ref.
HW_RESET /
GND
ВСС
東北パイオニア
高輝度 1,39 インチ
RXCLK-
VRGMOUT
GND_D
СДО
VRCOMOUT
RXD1-
VGH
VGLOUT
GND_DC
VGHOUT
C2M
C2P
IOVCC
Разъем главного ЖК-дисплея
RXD3 +
V15OUT
GND_DC
VCC
NDM
VCC
NDM
0009000 GNDM
9000
RXD3_
GND_D
VDDA5V
RXD1 +
RXD2 +
LCD コネクタ
GND_D
GND_D
SCLK
DPHYVCC
C1P
RXD2-
4500
SCS
INT
VDDA5V
上接点
GVDD
GVSS
SDI_SDA
NRESET
ＤＳ駆動
RX CLK +
GND_D
SDA
補強 GND
RSTN
AVDD
DVDD
GND
SCAM
補強 GND
5
GND
5
DEVIDO
CKI
DEVIDO
ДАННЫЕ-
ДАННЫЕ +
SCL
HVDD
RSTN
17
18
9000
SDA
CLK-
GND
3
16
GND
HVDD
GND
DVDD
X_K_VR
9000 9000 9000 9000 9000 DATA
X_K_VR
9000 9_V9
1
12
SCL
補強 GND
GND
GND
AVDD
GND
13
2
C КИ
10
11
19
ヒンジ
充電 LED
SH-10CLCD на печатной плате (1/1)
ヒンジヒンジヒンジヒンジ
GPS_AGC1
OPTICAL_INT
GPS_AGC4
MUSIC_SYNC
NBRSTOUT_
TP_INT
EN_M
LEDR
TP_SS18
GPS_IS
+ 1V8A_USUAL
+ 1V8A_USUAL
SWLCD_PWM
MSIOF2_TXD
GPS_CLK
SWLCD_CTRL1
MSIOF2_TSCK
MSIOF2_SS1
MSIOF2_RXD
VBAT_LCD (и т.д.)
VBAT_LCD (и т.д.)
VBAT_LCD (и т.д.)
DATA1N
DATA1P
TCKN
TCKP
VBAT_LCD (GPS)
SWLCD_CTRL2
SCAM_CLK
DATA2P
DATA2N
VBAT_LCD (МБА)
LDATA1P
LDATA1M
CTCKM
CTCKP
RECP
RECN
9 0006 VBAT_LCD (ILL)
TxD
I2C_SDA0
I2C_SCL0
GPS シールド
（DV80 リピート）
REF
COM_A
4200∼
GND
GND
SEG_B
SW LCD I / F
COM_B
11 Принципиальная схема – Panasonic lh90 tc-l32c12 Руководство по обслуживанию – Страница 37 из 57
37
11.9. Схема A-Board (8/10)
+
S
S
S
S
S
S
S
S
P
P
9
AG_HPD2
AG_HDMI_5V_DET2
DDC_SDA2
SDA
HDMI_RXCN
SCL
RXB_2N
RXB_1P
RXB_CP
HDMI_RX1N
HDMI_RX2N
RXA_2P
HDMI_RXCP
RXA_2N
DDC_SCL1
RXA_1P
RXB_2P
DDC_SCL2
AG_HPD1
DDC_SCL2
DDC_SCL1
DDC_SDA1
AG_HDMI_5V_DET1
RXA_1N
RXA_CP
RXA_0P
RXA_CN
RXA_0N
RXB_CN
RXB_1N
HDMI_MUX_SEL1
HDMI_RX0P
HDMI_RX2P
HDMI_RXCN
HDMI_RX1 Р
HDMI_RXCP
DDC_SDA0
HDMI_MUX_SEL2
HDMI_RX0N
ОПД
DDC_SCL0
HDMI_RX1N
HDMI_RX2N
AG_HDMI_5V_DET1
AG_HDMI_5V_DET3
AG_HDMI_CEC
SCL
SDA
AG_HDMI_5V_DET2
AG_HDMI_CEC
HDMI_MUX_SEL2
HDMI_MUX_SEL1
DDC_SCL0
DDC_SDA0
HDMI_RX0N
HDMI_RX0P
HDMI_RX1P
HDMI_RX2P
AG_HPD1
ОПД
RXA_2P
RXA_2N
RXA_1P
RXA_1N
RXA_0P
RXA_0N
RXA_CP
RXA_CN
RXB_2P
RXB_2N
RXB_1P
RXB_1N
RXB_0P
RXB_0N
RXB_CP
RXB_CN_CN
AG_9DA2000 9DC9000
AG_9DA2000 DDC9
AG_HPD21u
16V
C4529
C4501
0,1u
16V
C4532
10V
10u
C4522
6.3V
1u000
1u0009
16V
C4528
0.1u
16V
C4527
C4526
16V
0.1u
0.1u
16V
C459
1u
16V
C4510
0,1u
16V
C4515
16V
0,1u
C4500
0,1u
16V
000
000 0,16
000
u
16V
0.1 u
16V
C4518
C4507
0.1u
16V
C4520
10V
10u
C45631
000
0009000
,30001u
16V
0.1u
16V
C4517
0.1u
16V
C4514
C4509
10V
10u
4V
D4525
B0HCMM000014
D4524
B0HCMM000014
D4527
B0HCMM000014
D4526
B0HCMM000014
D4508
EZAEG2A50AX
D4628
EZAEG2A50AX
D4510
EZAEG2A50AX
D4516
EZAEG2A50AX
D4509 EZAEG2A50AX
D4514 EZAEG2A50AX
D4505 EZAEG2A50AX
D4512 EZAEG2A50AX
D4523 EZAEG2A50AX
D4511 EZAEG2A50AX
D4504 EZAEG2A50AX
D4518 EZAEG2A50AX
D4502
EZAEG2A50AX
D4503
EZAEG2A50AX
D4522
EZAEG2A50AX
D4517
EZAEG2A50AX
D4520
EZAEG2A50AX
D4506
EZAEG2A50AX
D4507
EZAEG2A50AX
D4519
EZAEG2A50AX
D4521
EZAEG2A50AX
D4513
B0BC5R6A0275
D4515
B0BC5R6A0275
C0CBCYE00001
IC4506
1
Vadj
2
GND
3
Ус
5
Во-
4
Vin
IC4504
TVRQ526S
1
NC
2
E1
3
E2
4
VSS
5
9000 9000 9000 9000
8
VCC
IC4501 9 0009
TVRQ525S
1
E0
2
E1
3
E2
4
VSS
5
SDA
VCC
IC4500
TVRQ524S
1
E0
2
E1
3
E2
4
VSS
5
8
VCC
IC4503
C1AB00003106
1
SDA3
2
SCL3
3
GND
4
0009
B31
B31
B32
8
A32
9
GND
10
B33
11
A33
12
VC C
13
B34
14
A34
15
GND
16
REXT
17
Y4
18
Z6
21
Z3
22
GND
23
Y2
24
Z2
25
VCC
26
Y1
9000
0009
0009
0009
9000
SCL_SINK
30
SDA_SINK
31
HPD_SINK
32
S1
33
S2
34
NC
SD SCL1
38
B11
39
A11
40
VCC
41
B12
42
A12
43
GND
44
B13
45
A13
46
VCC
47
B14
48
A14
51
SDA2
52
SCL2
53
B21
54
A21
55
VCC
56
B22
ND
0009
0009
B23
60
A23
61
VCC
62
B24
63
A24
64
HPD3
JK4500
000
00
000
5
6
7
8
9
10
11
12
13
14
90 006 15
16
17
18
19
JK4501
K1FY119D0006
1
2
3
4
11
12
13
14
15
16
17
18
19
L4606
J0JHC0000045
L4504
J0JHC0000117
L4503
J0JHC0000117
L4502
J0JHC0000117
L4508
J0JHC0000045
L4506
J0JHC0000117
L4507
J0JHC0000117
L4505 9000J9000
3V
SUB5V
R4560
R4557
R4554
R4559
R4553
R4555
R4558
R4556
L4500
L4501
TP4508
TP4500
TP4503
TP4506
TP4510
TP4502
TP4501
TP4511
TP4507
TP4509
TP4504
TP4505
DDC_SCL0
ОПД
HDMI_MUX_SEL2
SCL
HDMI_MUX_SEL1
HDMI_RXCN
AG_HDMI_5V_DET3
HDMI_RX0N
HDMI_RX0P
HDMI_RX1P
AG_HDMI_5V_DET1 HDMI_RX2N
HDMI_RX1N HDMI_RXCP
HDMI_RX2P AG_HDMI_5V_DET2
DDC_SDA0 AG_HDMI_CEC
СДА Q4503
B1ABCF000231 Q4502
B1ABCF000231 R4620
22
R4529
4.7k
R4616
3,3k
R4539
68
1%
R4571
22k
R4501
10k
R4531
45
0009
R4531
9000 9000 9000
000 R4528
10k
R4621
22
R4622
22
R4716
0
R4532
10k
R4564
22
000
7k
R4530
10k
1%
R4567
4,7k
R4533
10k
1%
R4570
38,3k
R456000
R456000 1 R4565
22
R4542
68
R4540
47k
R4623
22
R4552
22
R4500
10k6000
22
R4541
68
R4617
3.3k
EEPROM (HDCP)
+ 5V
D0 +
CLKG
SCL
D1 +
CLK-
D2-
D2G
D09-
D09 CLK +
CEC
D0G
SDA
D1G
D0-
DDCG
D1-
+ 5V
D1-
CLK- 9000 9000 9000 9000 D
DDCG
D2G
CLK +
SCL
HPDT
D0G
HPDT
SDA
D2 +
N.C.
D1G
HDMI1
HDMI2
EEPROM
EEPROM
HDMI3.3V
64
72
67
70
68
TO 7,10 / 10
TO 7/10
HDMI SW
!
TXN / A10NGSS
A-BOARD (8/10)
Платы питания RICOH
AZ240208 (AZ240237) Блок питания
Подлинный блок питания Ricoh AZ240208 (AZ240237) – Другие номера деталей AZ240-208 AZ24-0237 – Для использования в Lanier MPC4502 MPC4502A MPC5502 MPC5502A SPC830DN SPC831DN Ricoh Aficio MP C4502 C4502A C5502 C830DNC SP250 D1475188 (D147-5188) Плата управления переменного тока
Подлинная плата управления переменного тока Ricoh D1475188 (D147-5188) – Восстановленная – Доставка в тот же день – Другие номера деталей D1475188C D147-5188C – Подходит к этим моделям Lanier MPC2003 MPC2503 MPC3003 MPC3503 MPC4503 MPC5503 MPC6003 Ricoh Aficio MP3 C300 C600 MPC3 C250 MPC3003 MPC3503 MPC4503 MPC5503 MPC6003
AZ240222 (AZ24-0222) Источник питания постоянного тока
Подлинный блок питания постоянного тока Ricoh AZ240222 (AZ24-0222) – Бесплатная доставка – Восстановленное – Другие номера деталей AZ24-0222 – Подходит к этим моделям Lanier MPC4503 MPC5503 MPC6003 Ricoh Aficio MP C4503 C5503 C6003 Savin MPC4503 MPC5503 MPC6003
AZ240210 Блок питания 450 Вт
Подлинный блок питания Ricoh AZ240210 мощностью 450 Вт – Бесплатная доставка – Восстановленное – Другие номера деталей AZ24-0210 – Подходит к этим моделям Lanier MPC3002 MPC3502 Ricoh Aficio MP C3002 C3502 Savin MPC3002 MPC3502
Блок питания AZ240135
Подлинный блок питания Ricoh AZ240135 – Бесплатная доставка – Восстановленное – Другие номера деталей AZ24-0135 – Для использования в Gestetner MPC4000 MPC5000 Lanier LD540C LD550C Ricoh Aficio MPC4000 MPC5000 SPC820DN SPC821DN Savin C4040 C5050 CLP340D 900 9000D CLP350D AZ240137 Блок питания
Подлинный блок питания Ricoh AZ240137 – Бесплатная доставка – Восстановленный – Другие номера деталей AZ24-0137 HAZ240137 HAZ24-0137 – Подходит для этих машин Gestetner MPC2800 MPC3300 Lanier LD528C LD533C Ricoh MP C2800 C3300 Savin C2828 C3300
AZ240177 Блок питания
Подлинный блок питания Ricoh AZ240177 – Бесплатная доставка – Восстановленный – Другие номера деталей AZ24-0177 – Подходит к этим моделям Gestetner MPC2051 MPC2551 Lanier LD620C LD625C Ricoh Aficio MP C2051 C2551 Savin C9120 C9125
AZ230255 (AZ23-0255) Блок питания
Подлинный блок питания Ricoh AZ230255 (AZ23-0255) – Бесплатная доставка – Отремонтированный – Другие номера деталей AZ23-0255 – Подходит к этим моделям Lanier MP2352SP MP2852 MP2852SP MP3352 MP3352SP Ricoh Aficio MP 2352SP 2852 2852SP 3352 3352SP Savin MP2352SP MP2852 9352SP MP3 AZ240159 (AZ24-0159) Блок питания 459 Вт
Подлинный блок питания Ricoh AZ240159 (AZ24-0159) 459 Вт – Бесплатная доставка – Другие номера деталей AZ24-0159 – Подходит к этим моделям Gestetner MPC3001 MPC3501 Lanier LD630C LD635C Ricoh Aficio MP C3001 C3501 Savin C9130 C9135
AZ240157 (AZ240212) Блок питания 633 Вт
Подлинный блок питания Ricoh AZ240157 (AZ240212) 633 Вт – Бесплатная доставка – Другие номера деталей AZ24-0157 AZ24-0212 – Подходит к этим моделям Gestetner MPC4501 MPC4501A MPC5501 MPC5501A Lanier LD645C LD645CA LD655C LD655CA C145 C1450 Cavicio MPC5 C155 C155 C155 Cav5 C750
D1175060 Блок питания 100В 280Вт
Подлинный блок питания Ricoh D1175060, 100 В, 280 Вт – доставка в тот же день – другие номера деталей D117-5060 AZ240187A AZ24-0187A – Подходит для этих моделей Lanier MPC305SP MPC305SPF Ricoh MP C305SP C305SPF Savin MP C305SP C305SPF
AZ240153 БЛОК ПИТАНИЯ
БЛОК ПИТАНИЯ RICOH AZ240153 – ДЛЯ ИСПОЛЬЗОВАНИЯ В GESTETNER RICOH MP C300 C300SR C400 C400SR LANIER LD130C LD130SR LD140C LD140SR SAVIN C230 C230SR C240 C240SR
БЛОК ПИТАНИЯ AZ320201 CB
ПОДЛИННЫЙ CB RICOH AZ320201 POWER PACK – ДРУГИЕ НОМЕРА ДЕТАЛЕЙ AZ32-0201 – ДЛЯ ИСПОЛЬЗОВАНИЯ В GESTETNER SPC430DN SPC431DN RICOH MP C300 C300SR C400 C400SR SPC430DN SPC431DN LANIER LD130C LD130SR LD140C LD140SR LP137CN LP142CN SAVIN C230 C230SR C240 C240SR CLP23DN CLP42DN
AZ230161 (AZ230226) Блок питания 100 В
Подлинный блок питания Ricoh AZ230161 (AZ230226) на 100 В – другие номера деталей AZ23-0161 AZ23-0226 – Подходит к этим моделям Gestetner DSM416 DSM416F DSM416PF MP171 MP171F MP171SPF Lanier LD016 LD016F LD016SPF LD117 LDSP1 LDF1 LDF 16LDF1 17 SPF 16 SPF 16 SPF 16 SPF 167 201SPF Савин 816 816F 816MF 917 917F 917SPF 920F 920SPF
AZ320152 (AZ32-0152) Блок питания BCT
Подлинный Ricoh AZ320152 (AZ32-0152) Power Pack BCT – Доставка в тот же день – Другие номера деталей AZ32-0152 AZ320152F AZ32-0152F – Подходит к этим моделям Gestetner DSM416 DSM416F DSM416PF DSM721D MP171 MP171F MP171SPF Lanier LD016 LDF1 LDF16 LDF16 LDF1 MP 161 161F 161SPF 171 171F 171SPF 201F 201SPF 1600 2000 Savin 816 816F 917 917F 917SPF 920F 920SPF 9016 9021D
AZ230221 (AZ23-0221) Блок питания
Подлинный блок питания Ricoh AZ230221 (AZ23-0221) – Бесплатная доставка – Другие номера деталей – AZ23-0221 – Подходит к этим моделям Gestetner MP2550B MP2550SP MP2851SP MP3350B MP3350SP MP3351SP Lanier LD 528SP LD425B LD425SP LD433B LD433SP LD533SP 33SPB 33SPB 33SPB Aficio MP50 2550 Савин 9025Б 9025СП 9033Б 9033SP 9228SP 9233SP
AZ320158 (AZ32-0158) Блок питания BCTD
Подлинный Ricoh AZ320158 Power Pack BCTD – Доставка в тот же день – Другие номера деталей AZ32-0158 – Подходит для этих моделей Gestetner MP2851SP MP2550B MP2550SP MP3350B MP3350SP MP3351SP Lanier LD528SP LD425B LD425SP LD433B LD433SP LD533SP Ricoh MP 2550B 33SPB 33SPB 9033SAVSP 33SP
AZ240139 Блок питания
Подлинный блок питания Ricoh AZ240139 – доставка в тот же день – другие номера деталей AZ24-0139 AZ240122 AZ24-0122 D0095190 D009-5190 – Подходит к этим моделям Gestetner MP4000B MP4000 MP4001SP MP5000B MP5000 MP5001SP SP8200DN Lanier LD040B LD000 MP000 MP5001SP SP8200DN Lanier LD040B LD000 MP040 LD050B Savin 9040B 9040 9050B 9050 9240SP 9250SP MLP150DN
Блок питания AZ320175
Подлинный Ricoh AZ320168 Power Pack – Доставка в тот же день – Другие номера деталей AZ32-0175 – Подходит к этим моделям Gestetner MPC2800 MPC3300 MPC4000 MPC5000 Lanier LD528C LD533C LD540C LD550C Ricoh MP C2800 C3300 C4000 C5000 Savin C2828 C3300 C1340 940 C50 AZ240126 Блок питания
Блок питания Ricoh AZ240126 – Другие номера деталей AZ24-0126 – Для использование в Gestetner MPC2030 MPC2050 MPC2550 Lanier LD520C LD520CL LD525C Ricoh MP C2030 MP C2050 MP C2550 Савин C9020 C9020L C9025
AZ320182 (AZ32-0182) Блок питания
Подлинный блок питания Ricoh AZ320182 (AZ32-0182) – доставка в тот же день – другие номера деталей AZ32-0182 – Подходит к этим моделям Gestetner MPC3001 MPC3501 MPC4501 MPC4502 MPC5501 MPC5502 Lanier LD630C LD635C LD645C LD655C MPC300 MP2 MPC350 CDN CDP2 MPC2 MPC1 MPC350 RIC3501 C4502 C5501 C5502 SP C830DN C831DN Savin C9130 C9135 C9145 C9155 MPC3002 MPC3502 MPC4502 MPC5502 SPC830DN
AZ320185 (AZ32-0185) Блок питания TTS AP-C2
Подлинный Ricoh AZ320185 (AZ32-0185) Power Pack TTS AP-C2 – Доставка в тот же день – Другие номера деталей AZ320185A AZ32-0185A – Подходит к этим моделям Gestetner MPC4000 MPC4501 MPC4501A MPC5000 MPC5501 MP5501A Lanier MPC4502 MPC5502DN MPC LDC4502 MPC4502A MP C4000 C5000 C4501 C4501A C5501 C5501A C4502 C4502A C5502 C5502A SP C820DN C821DN C830DN C831DN Savin C4040 C4502 C4502A C5050 C5502 C5502A C9145 C153145A C9145 C9145D C9145 C9145D C9145 C9145 C9145 C9145 C9145 C9145C9 AZ320180 (AZ32-0180) Блок питания
Подлинный блок питания Ricoh AZ320180 (AZ32-0180) – доставка в тот же день – другие номера деталей AZ32-0180 – Подходит к этим моделям Gestetner MPC2030 MPC2050 MPC2051 MPC2551 MPC2800 MPC3300 MPC3001 MPC3501 Lanier LD520C LD520CL LD525C LD525CL LD528C LDC MPC MPC LD6LD3LD3LD3LD6LD3 C2030 C2050 C2051 C2550 C2551 C2800 C3300 C3001 C3501 C3002 C3502 Savin C2828 C3333 C9020 C9020L C9025 C9120 C9125 C9130 C9135 MPC3003 MPC3502
AZ320181 Блок питания CB Diana
Подлинный блок питания Ricoh AZ320181 – доставка в тот же день – другие номера деталей AZ32-0181 – Подходит к этим моделям Gestetner MPC2030 MPC2050 MPC2550 Lanier LD520C LD520CL LD525C LD620C LD625C Ricoh Aficio MP C2030 C2050 C2051 C2550 C2551 C2551 Savin C9020 C9905 C9 AZ320176 (AZ32-0176) Блок питания
Подлинный блок питания Ricoh AZ320176 (AZ32-0176) – Доставка в тот же день – Другие номера деталей AZ32-0176 – Подходит для этих моделей Lanier MP 3352 2852 2852SP 2352 2352SP 3053 3053SP Ricoh MP 3352 3352SP 2852 2852SP 3353 3353SP 3053SP 2553SP Savin MP 2352SP 2852 3352 3053SP 2553SP 3352SP 2852SP 3353SP
AZ320179 (AZ32-0179) Блок питания BCT
Подлинный Ricoh AZ320179 (AZ32-0179) Power Pack BCT – Доставка в тот же день – Другие номера деталей AZ32-0179 – Подходит к этим моделям Lanier MP301SP MP301SPF MP2001 MP2501SP Ricoh Aficio MP 301SP 301SPF 2001 2501SP Savin MP301SP MP301SPF MP2001 MP2501SP
9 AZ320197 (AZ32-0197) Блок питания TTS H
Подлинный Ricoh AZ320197 (AZ32-0197) Power Pack TTS H – Восстановленное – Доставка в тот же день – Другие номера деталей AZ32-0197 – Подходит к этим моделям Lanier MPC501SP MPC4503 MPC4504 MPC4504EX MPC5503 MPC6003 MPC6004 MPC6004EX SPC840DN SPC450 MPC450 C6004EX SP C840DN C842DN Savin MPC501SP MPC4503 MPC4504 MPC4504EX MPC5503 MPC6003 MPC6004 MPC6004EX SPC840DN SPC842DN
AZ320196 (AZ320204) Блок питания CBH
Подлинный Ricoh AZ320196 (AZ320204) Power Pack CBH – Восстановленное – Доставка в тот же день – Другие номера деталей AZ32-0196 AZ32-0204 – Подходит к этим моделям Lanier MPC3003 MPC3503 MPC4503 MPC5503 MPC6003 Ricoh Aficio MP C3003 C3503 C4503 MP3 MP3 MPC600 MPC600 MP3 MP3 C600
D1495761 (D149-5761) Корпус блока питания CB в сборе
Подлинный Ricoh D1495761 (D149-5761) Корпус Блок питания CB в сборе – Доставка в тот же день – Другие номера деталей D149-5761 – Подходит к этим моделям Lanier MPC2003 MPC3003 MPC3503 MPC4503 MPC5503 MPC6003 Ricoh Aficio MP C2003 C3003 C3503 C4503 MP3 MP3 MP3 MP3 MP3 C600 MP3 C600 MP3 MPC6003
AZ240204 (AZ24-0204) Блок питания 353 Вт
Подлинный блок питания Ricoh AZ240204 (AZ24-0204) 353 Вт – Бесплатная доставка – Восстановленное – Другие номера деталей – AZ24-0204 – Подходит к этим моделям Lanier MP4002 MP4002SP MP5002 MP5002SP SP8300DN Ricoh Aficio MP 4002 4002SP 5002 5002SP SP8300 SP 8300DN Savin MP4002 MP4002SP
AZ320177 (AZ32-0177) Блок питания CBT
Подлинный Ricoh AZ320177 (AZ32-0177) Power Pack CBT – Доставка в тот же день – Другие номера деталей AZ32-0177 – Подходит для этих моделей Lanier MP4002SP MP4002 MP5002SP MP5002 SP8300DN Ricoh Aficio MP 4002SP 4002 5002 5002SP SP8300DN 5002SPF Savin MP4002 MP4002SPF MP5009 Печатная плата блока питания AZ230109
Плата питания – Gestetner 3532 4532 DSm635 DSm645 Lanier LD035 LD045 LD135 LD145 Ricoh 2035 2045 2035e 2045e Savin 4035 4045 4035e 4045e
Блок питания AZ320165
Подлинный блок питания Ricoh AZ320165 – доставка в тот же день – другие номера деталей AZ32-0165 – Подходит к этим моделям Gestetner DSC435 DSC445 Lanier LD435c LD445c Ricoh MPC3500 MPC4500 Savin C3535 C4540
Блок питания AZ230213
Ricoh AZ230213 Блок питания 115 В – Подходит к этим моделям Gestetner DSm625 Lanier LD125 Ricoh MP2500 Savin 7025
H5565049 Источник питания
H5565049 (AZ230204) Блок питания Gestetner F104, F104L, F540, F550, F530, Lanier LF410, LF415E, LF411, LF416E, Ricoh FAX4410L, FAX4410NF, FAX4420L, FAX4420NF, FAX3750, FAX3750
AZ240106 Блок питания Основной
Ricoh AZ240106 Блок питания Основной – Другие номера деталей AZ24-0106 – Для использования в Ricoh CL7200 CL7300 Savin CLP128 CLP135 Lanier LP332 LP332c LP335 LP335c Gestetner 7528 7535
Ricoh Aficio MPC4501 / MPC5501 Руководство по обслуживанию и каталог запчастей (код продукта D088 D089)

Точный, четкий и краткий текст в сочетании с подробными иллюстрациями, списками кодов ошибок, инструкциями и диаграммами проведет вас через процедуру ремонта, исправления, обслуживания и настройки вашего копира, принтера или сканера.
Настоящее руководство по обслуживанию и каталог запчастей Ricoh Aficio MPC4501 / MPC5501 (код продукта D088 D089) содержат четкие инструкции и процедуры по устранению проблем, возникающих в вашем оборудовании.
Формат руководства: PDF, упрощает навигацию, мгновенную загрузку и печать. Английский язык.
Оглавление:
Важные замечания по безопасности
Предотвращение физических травм
Условия безопасности для здоровья
Соблюдение стандартов электробезопасности
Примечания по безопасности и экологии при утилизации
Лазерная безопасность
Предупреждения, предостережения, примечания
История изменений руководства по обслуживанию на месте
История изменений
Символы, сокращения и торговые марки
Товарные знаки
1.Информация о продукте
Технические характеристики
Обзор продукта
Расположение компонентов
Путь прохождения бумаги
Расположение накопителя
Коды машин и конфигурация периферийных устройств
Руководство для тех, кто знаком с продуктами предшествующих версий
2. Установка
Требования к установке
Окружающая среда
Уровень машины
Требования к пространству машины
Размеры машины
Требования к питанию
Комбинации дополнительных устройств
Опции машины
Опции контроллера
Другие опции
Опции факса
Установка копира
Разъемы питания для периферийных устройств
Блок-схема установки
Процедура установки
Перемещение устройства
Транспортировка устройства
Устройство подачи бумаги PB3010 (D537)
Проверка принадлежностей
Процедура установки
Податчик конвертов EF3000 (D547)
Проверка дополнительных принадлежностей
Процедура установки
LCIT PB3110 (D538)
Проверка дополнительных принадлежностей
Процедура установки
LCIT RT3010 (D539)
Проверка компонентов
Процедура установки
Изменение положения бокового ограждения
ARDF DF3040 (D540)
Проверка компонентов
Процедура установки
1 лоток для мусора BN3080 (D536)
Проверка компонентов
Процедура установки
Interna l Сдвижной лоток Sh4040 (D388)
Проверка компонентов
Процедура установки
Боковой лоток типа C5501 (D542)
Проверка компонентов
Процедура установки
Мостовидный блок BU3030 (D386)
Проверка компонентов
Процедура установки
SR790 (B408)
Проверка дополнительных принадлежностей
Установка Процедура
Финишер SR3020 / SR3030 (B804 / B805)
Проверка принадлежностей
Процедура установки
Перфоратор, тип 3260 (B702)
Проверка компонентов
Процедура установки
Кронштейн счетчика с ключом, тип H (A674)
Процедура установки
Дополнительный блок интерфейса счетчика, тип A (B870)
Процедура установки
USB2.0 / SD-слот типа F (D546)
Проверка дополнительных принадлежностей
Процедура установки
Проверка SD-карты / USB-разъема
Кронштейн устройства чтения карт типа C5501 (D547)
Проверка компонентов
Процедура установки
Антиконденсационный нагреватель (сканер)
Процедура установки
Антиконденсационный нагреватель типа A
Проверка компонентов
Процедура установки
Опции контроллера
Обзор
SD Card Appli Move
PostScript3 Unit Type C5501
IPDS Unit Type C5501
File Format Converter Type E
IEEE 1284 Interface Board Type A
IEEE 802.11a / g Интерфейсный блок, тип J
Интерфейсный блок Bluetooth, тип 3245
Карта для прямой печати с камеры, тип I
Блок браузера, тип E
Gigabit Ethernet, тип B
Проверить все соединения
3. Профилактическое обслуживание
Таблицы технического обслуживания
Настройки деталей PM
Перед снятием старых деталей PM
После установки новых деталей PM
Подготовка перед эксплуатационной проверкой
Операционная проверка
4. Замена и регулировка
Предварительно
Специальные инструменты
Регулировка изображения
Сканирование
ARDF
Регистрация
Регулировка поля стирания
Регистрация цвета
Коррекция гаммы принтера
Внешние крышки
Передняя дверь
Крышка контроллера
Левая крышка
Задняя крышка
Правая задняя крышка
Панель управления
Крышка выхода бумаги
Внутренний лоток
Озоновый фильтр и пылевой фильтр
Блок сканера
Стекло экспонирования
Лампа экспонирования
Двигатель сканера
Блок платы датчиков (SBU)
Датчики длины оригинала
Стабилизатор лампы экспонирования
SIO (вход / выход сканера ) Плата
Датчик HP сканера
Датчик крышки стола
Провод переднего сканера
Провод заднего сканера
Регулировка положения сенсорной панели
Оптика лазера
Расположение наклеек с предупреждением
Блок корпуса оптики лазера
Электродвигатель и плата привода многоугольного зеркала
Вентиляторы воздушного потока
Создание изображения
PCDU
Барабан и проявочный блок
Емкость для сбора тонера
Второй вентилятор канала
Третий вентилятор канала
Насос с тонером
Датчик окончания тонера
Перенос изображения
Блок ленты переноса изображения
Блок очистки ленты переноса изображения
Ремень переноса изображения
Перенос бумаги
Блок ролика переноса бумаги
Блок переноса бумаги
Плата датчика ID
Датчик температуры и влажности
Блок привода
Редуктор
Двигатель регистрации
Двигатель подачи бумаги
Двигатели барабана / проявки для M, C и Y
Барабан / двигатель проявки-K
Приводной двигатель ITB
Двигатель термозакрепления / выхода бумаги
Контактный двигатель ленты переноса изображения
Двигатель инвертора дуплексной печати
Контактный двигатель прижимного ролика
Двигатель двусторонней печати / байпаса
Контактный двигатель переноса бумаги
Двигатель транспортировки тонера
Блок сбора тонера
Муфты подачи бумаги
Проявочная муфта-Y
Проявочная муфта для M и C
Проявочная муфта-K
Fusing
Fusing Unit PM Parts
Fusing Unit
Fusing Entranc e Направляющая пластина
Процедура очистки выходной направляющей пластины термозакрепления
Нагревательный ролик и подшипник нагревательного ролика
Фетр для очистки термозакреплением
Лампа для закрепления
Прижимной ролик и подшипник прижимного ролика
Съемные пластины
Термистор нагревательного ролика
Термостат прижимного ролика
Термисторы прижимного ролика
Вентилятор закрепления
Вентилятор выхода бумаги
Инверторный вентилятор IH (индукционный нагрев)
Термобатарея
Прижимной ролик Датчик HP
Змеевик IH
Блок катушки IH
Подача бумаги
Блок подачи бумаги
Разделительный ролик, ролик подачи и блок ленты захвата
Двигатель подъема лотка
Вертикальный транспорт, переполнение бумаги, конец бумаги и датчик подачи бумаги
Датчик регистрации
Обходной датчик размера бумаги и обходной датчик длины бумаги
Обходной нижний лоток
Обходной датчик конца бумаги
Обходной датчик, Ролик подачи и разделения, ограничитель крутящего момента
Муфта обходной подачи
Выходной блок для бумаги
Выход предохранителя, переполнение бумаги, стыковка бумаги м и датчик выхода бумаги
Дуплексный блок
Дуплексный блок
Дуплексный датчик двери
Дуплексный датчик входа
Дуплексный датчик выхода
Электрические компоненты
Платы
Блок контроллера
Правая крышка блока контроллера
Блок контроллера
IOB (плата ввода / вывода)
BICU
PSU
Релейный выключатель питания
Плата источника питания ITB
Плата источника высокого напряжения
Кронштейн платы источника высокого напряжения
Инвертор IH
Плата контроллера
Вентилятор жесткого диска
Жесткий диск
Процедура замены NVRAM
Однопроходный автоподатчик (только модель однопроходного автоподатчика)
Однопроходный АПД
Крышки АПД
Устройство подачи оригинала
Ремень подачи оригинала и ролик захвата
Ролик разделения оригинала
Датчик регистрации оригинала
Плата управления АПД
Датчики ширины, интервала, разделения оригинала и коррекции перекоса
Датчики длины оригинала
Датчик запуска APS
Другие датчики ADF
Двигатель подъема нижней пластины
Оригинальный транспортный двигатель 9001 3 Мотор подачи оригинала
Мотор ролика подачи оригинала
Мотор выхода оригинала
Блок CIS
Датчик выхода оригинала
Вентилятор АПД
Использование микропереключателей
Плата контроллера
Плата BICU
5.Обслуживание системы
Режим сервисной программы
Таблицы SP
Включение и выключение режима сервисной программы
Типы режимов SP
Примечания
Основные таблицы SP-1
SP1-XXX (Подача)
Основные таблицы SP-2
SP2-XXX (Барабан)
Основные таблицы SP-3
SP3-XXX (Процесс)
Основные таблицы SP-4
SP4-XXX (Сканер)
Основные таблицы SP-5
SP5-XXX (Режим)
Основные таблицы SP-6
SP6-XXX (Периферийные устройства )
Main SP Tables-7
SP7-XXX (Data Log)
Main SP Tables-8
SP8-xxx: Data Log2
Main SP Tables-9
Input Check Table
Output Check Table
Printer Service Mode
Scanner SP Mode
Обновление микропрограммы
Тип микропрограммы
Перед началом работы
Обновление микропрограммы
Обновление LCDC для панели управления
Процедура обновления для App2Me Provider
Процедура обновления модуля браузера
Обработка ошибок обновления микропрограммы
Установка другого языка
Перезагрузка / Сброс настроек системы
Программное обеспечение Сбросить
Syst em Настройки и копирование настроек Сброс
Загрузка данных штампа
Загрузка / загрузка данных NVRAM
Загрузка содержимого NVRAM на SD-карту
Загрузка SD-карты в NVRAM
Загрузка / загрузка адресной книги
Список информации
Загрузка
Загрузка
Использование журнала отладки
Обзор
Включение и настройка Сохранить журнал отладки
Получение журнала отладки с жесткого диска
Запись ошибок вручную
Коды журнала отладки
Функция сохранения карты
Обзор
Процедура
Сообщения об ошибках
6.Устранение неисправностей
Сервисный вызов
Условия сервисного звонка
Таблицы сервисного звонка – 1
Таблицы сервисного звонка – 2
Таблицы сервисного звонка – 3
Таблицы сервисного звонка – 4
Таблицы сервисного звонка – 5
Таблицы звонка – 6
Таблицы сервисного звонка – 7
Таблицы вызовов обслуживания – 8
Таблицы вызовов обслуживания – 9
Состояния ошибок управления процессом
Результат инициализации разработчика
Результат самопроверки управления процессом
Результат регулировки положения линии
Руководство по поиску и устранению неисправностей
Качество изображения
Регулировка положения линии
Пятно на выходах
Стек Проблема в лотке на 1 лоток
Проблема с регулярными интервалами
Ошибка восстановления конца тонера
Ошибка твердого или полутонового изображения
Неправильная очистка
Обнаружение замятия
Дисплей замятия бумаги
Коды замятия и коды дисплея
Дефекты электрических компонентов
Датчики
Перегорел предохранитель
Тестовый режим сканера
Тестовый режим SBU
7.
