Ремонт телевизора Toshiba 40LV933RB, не включается после грозы!!

И снова телевизор после двух мастерских... Сдали клиенты свой телевизор в Горецкую мастерскую, затем вроде как Горецкая мастерская отвезла в Могилевскую мастерскую... Там в Могилеве сказали, что сдох процессор и что телевизор пора выкидывать на свалку... =) Телевизору чуть больше года и на свалку его вывозить особо никто не хотел... будем воскрешать!

В гибель процессора хотелось верить в последнюю очередь, поэтому начал я с проверки дежурки... Светодиод на передней панели горел красным но при включении ничего не происходило... Подкинув нагрузку на источник дежурного питания стало понятно что дежурка не держит нагрузки и валится в 0 вольт от малейшего чиха...

Вот тут то и начались танцы с бубном... Всё вроде на месте, всё вроде рабочее, а работать не хочет и всё тут... Ломал голому, пока не узрел, что микросхему дежурного питания DDA010 заменили, якобы аналогом Infineon ice2a280z... И заметил это только благодаря тому, что в схеме на этот блок питания были обозначены функциональные выводы микросхем (маркировки самих микросхем на схеме не указывались =().

.. На самом деле аналогом является Infineon ice2QR0665, но поскольку ни оригинала ни аналога у меня не оказалось было принято решение собрать дежурку на том, что у меня есть для проверки живучести остальных компонентов... а оставалось у меня немного новеньких Viper22a (очень клевые микросхемки) =) Взял макетную платку, распаял на ней всё что мне нужно было и запустил дежурку... 5 вольт получил, с нагрузкой всё прекрасно работало, но по прежнему ничего не запускалось =( Микросхема DDA014 отвечающая за включение основного питания не хотела стартовать, хотя условия для старта были соблюдены.. Таким образом стало понятно, что вышло из строя и что необходимо менять... После замены всего нерабочего на схеме, телевизор ожил и уже работает на благо дома у довольных клиентов.
Всем удачи с мастерами 😉

p.s. оцените размеры платы блока питания и майна... сравните для наглядности с платами телевизоров из предыдущих ремонтов... не правда ли мелковато? Toshiba чет решила совсем сэкономить. ..

SONY KD-75X9405C. Ремонт, схема, сервис

Техническое описание и состав телевизора SONY KD-75X9405C, тип панели и применяемые модули. Состав модулей.

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

- SONY KD-75X9405C не включается, индикаторы на передней панели не светят и не мигают. Телевизор на кнопки управления и пульт не реагирует.

Часто в таких случаях неисправным оказывается модуль питания DPS-85. Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.
При любых пробоях полупроводников во вторичных цепях, преобразователь обычно может штатно работать в аварийном режиме короткого замыкания. Выходные напряжения при этом отсутствуют. А при КЗ в силовых элементах первичной цепи, как правило, обрывается сетевой предохранитель и реже датчик тока в истоке ключа.
Пробой силовых ключей (MosFet) в импульсных источниках, иногда бывает вызван неисправностями других элементов схемы, например, в цепях, питающих ШИМ-контроллер, частотозадающих или демпферных, а так же в цепях Отрицательной Обратной Связи (ООС) стабилизации.

ШИМ-регуляторы (PWM) , если не имеют видимых повреждений корпуса и откровенного КЗ между выводами, обычно проверяются заменой.

- Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает

Неисправной обычно в этих случаях оказывается подсветка матрицы (LED-панели). Чаще причиной тому является обрыв светодиодов, либо плохой контакт в разъёмах планок, реже неисправным может оказаться LED-драйвер.
Следует помнить что определить обрыв в линейках светодиодов, не разбирая панели, с помощью тестера или мультиметра не представляется возможным без дополнительного устройства, например, источника тока. Чтобы открыть сразу все PN-переходы, соединённые последовательно, может потребоваться напряжение в несколько десятков вольт. Тогда необходимо вскрыть панель и проверить отдельно каждый LED мультиметром. Если возможности вашего мультиметра не позволяют открыть LED в прямом направлении или применяются сдвоенные LEd-ы, тогда показателем исправности косвенно может служить PN-переход аварийного стабилитрона.

В случае неисправности LED-a PN-переход стабилитрона будет либо оборван, либо пробит в К/З.

- Телевизор не включается, индикатор сигнализирует дежурный или рабочий режим, либо моргает.

Ремонт или диагностику материнской платы 1-980-837-11 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).

В случаях отсутствия настройки на каналы эфирного или кабельного телевидения, следует убедиться в корректности ПО, а так же в соответствии номиналам питающих напряжений на выводах тюнера CE243ZP V6E21AA . Так же необходимо проконтролировать с помощью осциллографа наличие импульсов обмена данными тюнера с процессором по шине I2C.

Владельцам и пользователям телевизора SONY KD-75X9405C следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!


Скачивание файлов

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 1-980-837-11 показан на рисунке ниже:

Основные особенности устройства SONY KD-75X9405C:

Установлена матрица (LED-панель) YD5S750DTN01.
В управлении матрицей используется Тайминг-Контроллер (T-CON) E88441.
Для питания светодиодов подсветки применяется LED-драйвер 15ST084A-A01.
Формирование необходимых питающих напряжений для всех узлов телевизора SONY KD-75X9405C осуществляет модуль питания DPS-85, либо его аналоги c использованием микросхем DDA010 (Stb + ST9S101-T6G), ICE2QS02G и силовых ключей типа STN1NK60Z.
MainBoard - основная плата (материнская плата) представляет собой модуль 1-980-837-11.
Тюнер CE243ZP V6E21AA обеспечивает приём телевизионных программ и настройку на каналы.

Внимание мастерам!

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте наработки их своего опыта и прошивки, опубликуем в помощь коллегам.


Ближайшие в таблице модели:

SONY KDL-15G2000
Chassis(Version) SE-1
Panel: CLAA150XP07F
Inverter (backlight): 1-789-672-11 - IV40194/T-LF - PWB-IV40194T/A9-E-LF
PWM Inverter: PQ1CY1032ZP (5н)
Power Supply (PSU): 1-870-910-12 - 1-727-679-12 - A-1194-498-A Adapter 18v 6a and
PWM Power: BD9701FP
MainBoard: 1-870-681-14 - 1-727-575-14 - A-1189-411-A // A-1204-486-A A2
Тuner: BTP-HC401Z 8-597-590-00
IC Main: UPD61123F1, K9F2808UOC, EDD1216AATA, VCT6973G, CXD1968R, M24C32,
Control: RM-ED007, 1-479-847-11 REMOTE COMMANDER
SONY KD-65XE9005
Panel: YD7S650DND01B
T-CON: 17Y_SGU13TSTLTA4V0. 1 N39744C
LED driver (backlight): 1-981-827-11 (A2166064A)
Power Supply (PSU): Adapter ACDP-2401E01 19.5V 240W
MainBoard: 1-982-022-31 (A2170496A)
Тuner: DVB-T2 & SUT-CE551ZP (D2856ER)
IC Main: Audio-Board 1-982-024-11 (A2167842A)
Control: Smart

32Pfl5507t 60 не включается - Вэб-шпаргалка для интернет предпринимателей!

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.

Техническое описание и состав телевизора PHILIPS 32PFL5507T, тип панели и применяемые модули. Состав модулей.

Chassis/Version: Q552.4E LA

Panel: LTA320HW02 code 395 p/n: 932229091682

T-CON: PH_120PSQBC4LV1.0 LPF12B0

LED driver (backlight): integrated into PSU

PWM LED driver: DDA015

MOSFET LED driver: D4NK60Z

Power Supply (PSU): DPS-98EP A 2722 171 90579

MainBoard: 313929716961 3139 123 65324 3139 123 65334

IC MainBoard: TAS5731 , SPARTAN-6 , RT8293AH (8)

Технические характеристики 32PFL5507T

Диагональ экрана:32" (81 см)
Формат экрана:16:9
Разрешение:1920×1080
Частота обновления:400 Гц
LED подсветка:есть
Smart:есть. Поддержка Wi-Fi — есть
Поддержка 3D:есть, затворная технология, конвертация 2D в 3D
Поддержка HD:1080p Full HD
Яркость:400 кд/м2
Контрастность динамическая:500000:1
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст:с памятью на 1200 стр.
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа:MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео:есть
Мощность звука:20 Вт (2х10 Вт)
Акустика:два динамика
Интерфейс:аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников:есть
Вес телевизора:с подставкой: 10. 2 кг
без подставки: 8.2 кг
Размеры:с подставкой 742x495x250 мм
без подставки 742x453x34 мм
Потребление от сети:44 Вт

Общие рекомендации по ремонту TV LCD LED

Ремонт и диагностику любого электронного устройства, в частности PHILIPS 32PFL5507T/60, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.

Если PHILIPS 32PFL5507T не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания DPS-98EP A 2722 171 90579. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При диагностике и ремонте блока питания, в первую очередь следует заменить вспухшие конденсаторы фильтра вторичных выпрямителей и проверить предохранитель и, если он оборван, необходимо выявить причину. Часто в таких случаях обнаруживается лавинный (тепловой) пробой в силовых полупроводниковых элементах модуля — диодах выпрямителя и транзисторах в первичной цепи.
Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации.

Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора DDA010 h2208L2B (8), 2QS02G h2203 (8), которую желательно проверить заменой.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели LTA320HW02 код 395 932229091682). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер.
Часто возникает необходимость в разборке панели чтобы проверить исправность светодиодов, а так же контактных соединений в разъёмах и пайках.
Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

Ремонт или диагностика материнской платы 313929713562 UC 219.6 AL1.C следует начать с проверки стабилизаторов или преобразователей питания её микросхем. При необходимости, следует обновить ПО (программное обеспечение).

Внимание владельцам! Попытки самостоятельного ремонта телевизора PHILIPS 32PFL5507T не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 313929716961 показан на рисунке ниже:
3139 123 65324, 3139 123 65334

313929716961 может применяться в телевизорах:

PHILIPS 32PFL4007T/60 (Panel T320HVN01.5 code 408), PHILIPS 32PFL5007T/60 (Panel LTA320HW02 001 code 395), PHILIPS 32PFL5507T/60 (Panel LTA320HW02 code 395 p/n: 932229091682), PHILIPS 40PFL5507T/60 (Panel LTA400HV04 001 code 396 p/n: 932229092682 ), PHILIPS 40PFL5527T/60 (Panel LTA400HV04 001 code 396 p/n: 932229092682), PHILIPS 42PFL4307T/12 (Panel LC420EUE (SE)(F2) code 411 p/n: 932229210682), PHILIPS 46PFL5507T/60 (Panel LTA460HW04 001 code 397), PHILIPS 47PFL4007T/60 (Panel LC470EUE SEM2 code 349 p/n: 932228892682).

Внешний вид блока питания

Основные особенности устройства PHILIPS 32PFL5507T:

Установлена матрица (LED-панель) LTA320HW02 code 395 p/n: 932229091682.
В управлении матрицей используется Тайминг-Контроллер (T-CON) PH_120PSQBC4LV1.0.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DDA015. В качестве силовых элементов LED-драйвера применяются ключи типа D4NK60Z.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 32PFL5507T осуществляет модуль питания DPS-98EP, либо его аналоги c использованием микросхем DDA010 (Standby), ST9S101, ICE2QS02G (PWM).
MainBoard — основная плата (материнская плата) представляет собой модуль 313929716961, с применением микросхем TAS5731 , SPARTAN-6 , RT8293AH (8) и других.
Тюнер SUT-RE214AN обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Ответы на часто задаваемые вопросы

Ситуация:

Телевизор не показывает изображение/не воспроизводит звук или не запускается.

Проверка

• Вилка питания надежно подключена как к телевизору, так и к розетке

• Меню телевизора не отображается (нажмите кнопку «домой») на пульте дистанционного управления. Если меню не отображается, выполните действия, описанные в следующей статье)

Ответ

Причина невозможности включения телевизора может быть вызвана различными факторами.

При возникновении одного из следующих сценариев выполните действия, описанные ниже:

● Отсутствует свет индикатора на передней панели (ожидания)

● Индикатор переднего светодиода (ожидания) остается включенным (см. Шаг 3)

● Перед нажатием кнопки на пульте дистанционного управления мигает индикатор переднего светодиода (ожидания) (см. Шаг 3)

1. Запуск из режима ожидания

● Включите телевизор с помощью кнопки / джойстика на телевизоре. Кнопка ON / OFF находится на задней панели или под экраном телевизора.

● Подождите 2 минуты для запуска телевизора. Если изображение не отображается, нажмите «кнопку включения», на пульте ДУ.

Если телевизор не включится, перейдите к шагу 2.

2. Проверьте работу с другой электрической розеткой

Не используйте стабилизаторы напряжения любого типа для этого теста. Непосредственно подключите кабель питания телевизора к другому электрическому разъему.

Примечание. Убедитесь, что протестированные сокеты исправны. Попробуйте другое электронное устройство, чтобы проверить, например, что напряжение источника питания достаточно.

3. Выполнить цикл питания

● Отключите все кабели, аксессуары и устройства от телевизора, включая модуль CAM, если это применимо

● Подождите не менее одной минуты (после того, как светодиодный индикатор выключился)

Подсоедините кабель питания без повторного подключения любого из отсоединенных кабелей, аксессуаров и устройств. Экран телевизора остается черным, но светодиод светится. Когда светодиодный индикатор остается включенным, и телевизор не включается автоматически, телевизор можно включить с помощью кнопки «standby» на пульте дистанционного управления.

*Если телевизор не запускается, повторите цикл питания на шаге 3. Если телевизор не включится, перейдите к шагу 4. *

Если телевизор запустится, убедитесь, что вы обновили программное обеспечение телевизора, чтобы улучшить функциональность телевизора: Нажмите сюда чтобы посетить веб-страницу поддержки Philips, и найти последнюю версию программного обеспечения + инструкции по обновлению телевизора или перейти к следующей статье; «Как обновить программное обеспечение телевизора?».

4. Обратитесь в службу поддержки Philips TV

Если телевизор не включится после описанных выше шагов, обратитесь в специализированный отдел поддержки Philips.

Информация на данной странице относится к моделям: 43PUS6503/60 , 55PUS6503/60 , 65PUS8503/12 , 50PUS6503/60 , 50PUS6503/12 , 65OLED973/12 , 55POS9002/12 , 32PHT4032/60 , 24PHT4032/60 , 65PUS7502/12 , 55PUT6162/60 , 49PUT6162/60 , 32PHT4132/60 , 43PUT6162/60 , 43PFT4132/60 , 32PFT4132/60 , 65PUS6412/12 , 65PUT6262/12 , 43PUS6262/12 , 55PUS6262/12 , 50PUS6262/12 , 49PUS6412/12 , 55PUS6412/12 , 55PUT6162/12 , 32PHS5302/12 , 43PFS5302/12 , 32PHT5301/60 , 49PFT5301/60 , 43PFT5301/60 , 32PHT5301/12 , 49PFT5301/12 , 22PFT4031/12 , 43PFT4131/12 , 32PHT4131/12 , 32PFT4131/12 , 24PHT4031/60 , 24PHT4031/12 , 22PFT4031/60 , 75PUS7101/60 , 32PFS6402/12 , 65PUS7601/60 , 43PUT6101/60 , 55PUT6101/60 , 49PUT6101/60 , 32PFT4101/60 , 40PFT5501/60 , 32PHT4101/60 , 32PHT4201/60 , 48PFT4101/60 , 65PUS6521/60 , 43PUS6401/60 , 55PUS6401/60 , 49PUS6501/60 , 49PFT5501/60 , 24PFT5211/60 , 43PFT4001/60 , 32PHT4001/60 , 32PFS6401/60 , 40PFT4101/60 , 32PFT5501/60 , 49PUS7101/12 , 55PUS6501/12 , 43PUT4900/60 , 49PUT4900/60 , 55PUT4900/60 , 65PUS8901/12 , 55PUS8700/60 , 65PUS8700/60 , 48PUS7600/60 , 65PUS7600/60 , 55PUT6400/60 , 55PUT6400/12 , 55PUS7600/60 , 50PUT6400/60 , 24PHT5210/60 , 40PUT6400/60 , 65PUS7120/60 , 49PUS7100/60 , 65PFT6520/60 , 50PFT6510/12 , 50PFT6510/60 , 43PUS7100/60 , 55PUS7150/60 , 55PUS7100/60 , 49PUS7150/60 , 40PUS6809/60 , 40PFT6300/60 , 48PFT6300/60 , 55PFT6300/60 , 32PFT5300/60 , 40PFT5300/60 , 50PFT5300/60 , 48PFT4100/12 , 48PFT4100/60 , 22PFT4000/60 , 40PFT4100/60 , 32PHT4100/60 , 32PFT4100/60 , 55PFT6510/60 , 24PHT4000/60 , 32PFT6549/60 , 50PUS6809/60 , 40PFT4509/60 , 40PFT4009/60 , 49PUS7909/60 , 65PUS9109/60 , 55PUS9109/60 , 55PUS8909C/12 , 55PUS7909/60 , 65PUS9809/60 , 48PFS8109/60 , 55PFS8209/60 , 55PFS8159/60 , 55PFS8109/60 , 48PFS8209/60 , 48PFS8159/60 , 55PUS8809/60 , 24PHT5619/60 , 55PFS7309/60 , 40PFT4309/60 , 55PFT6569/60 , 32PHT4509/60 , 55PUS7809/60 , 49PUS7809/60 , 32PFT6559/60 , 32PFT4309/60 , 32PHh5309/60 , 24PHh5109/60 , 40PFT4109/60 , 32PHh5109/60 , 22PFL3108H/60 , 22PFL4008T/60 , 22PFL4208T/60 , 22PFL2908H/60 , 22PFL2807H/60 , 22PFL2807H/12 , 22PFL3507T/60 , 22PFL3517T/60 , 22PFL3606H/60 . больше Меньше

Телевизоры, как и любая техника, обладают своими недостатками и со временем выходят из строя. Отчего, дать точный ответ, почему телевизор филипс не включается или делает это сам по себе, невозможно без предварительной диагностики. Как правило, плазма долго работает без нареканий, с легкостью транслируя цифровые, кабельные и обычные каналы. Неисправности ЖК дают о себе знать внезапно, но зачастую они оказываются легко устранимыми своими руками.

Основные причины

Первое, на что следует обратить внимание – это кабель питания. Не исключено, что он был недостаточно воткнут в розетку. Убедитесь, что он находится в оптимальном положении и не пережат тяжёлыми предметами.

Затем осмотрите саму розетку или удлинитель, куда был подсоединён кабель. Обратите внимание на плотность соединения контактов. Будучи сильно разжатыми, происходит слабый контакт, из-за чего устройству недостаёт мощности для полноценного функционирования. Также это может стать причиной нагрева розетки и подгорания контактов, с высокой вероятностью короткого замыкания.

Иногда ЖК телевизор, включается не с первого раза. Многие, ошибочно начинают искать проблему в аппаратном оснащении плазмы, когда на самом деле, причина может крыться в пульте управления. Виной всему становятся севшие батарейки или поврежденный ик-порт.

Дабы засвидетельствовать поломку ПДУ, направьте излучателем на камеру смартфона, если лампочка не мигает, значит сели батерейки или есть прочие неисправности.

Запустить ТВ вполне реально с кнопки управления на корпусе.

Осмотрите сам приемник, нередко он оказывается в ненадлежащем состоянии, в результате падения или механического повреждения, например, попадания мяча в экран.

Если же техника вовсе не включается, и светодиод (лампочка на корпусе) всё равно мигает, следует изучить коды ошибок телевизоров Philips. Их вносят в руководство пользователя, приложенное в комплекте, что помогает определить проблему самостоятельно. К примеру, 3 последовательных мерцания сообщают о критическом состоянии питающего блока и т. д.

Среди других поломок следует отметить:

  • Проблемы с прошивкой.
  • Скачки напряжения.
  • Неисправности блока питания.
  • Поврежденный инвертор.
  • Человеческий фактор.

Слетела прошивка

Стоит отметить, что ПО выходит из строя чаще, чем можно предположить. Проблема кроется в нестабильной подаче электроэнергии или внезапных отключениях от источника электроснабжения. В результате выгорает модуль памяти, что приводит к стиранию операционной системы.

После «слёта» прошивки, наблюдается черный экран, техника Филипс не будет запускаться с пульта, перестаёт подключаться к Wi-Fi или начинает зависать на вступительной заставке. В редких случаях наблюдается «съезд» изображения в одну из сторон.

К слову, необязательно идти к мастерам, ведь возможно осуществить ремонт своими руками. Единственное, необходимо иметь небольшой опыт в работе с программным обеспечением и быть удостоверенным, что все «тормоза» появились из-за софта.

Если после обновления ПО, телеприёмник Philips не ищет каналы, включается и сразу выключается, то это говорит о «симптомах» аппаратной поломки. Ну а в том случае, если ТВ никак не реагирует на команды, остаётся отнести его в сервисный центр.

Внимание! Перед прошивкой найдите точное название модели своего телеприёмника. Ошибка всего в нескольких буквах способна повлечь полное нарушение алгоритмов запуска. Загружать программное обеспечение требуется только с официального сайта производителя устройства.

Скачки напряжения

По причине перепадов электричества, перестают работать отдельные элементы питания главной платы. Зачастую именно они провоцируют пропажу изображения и отсутствие звука, при наличии видеоряда на экране. Загвоздка в том, что электрическая схема, без стабилизаторов быстро приходит в негодность.

Изначально – это характеризуется незначительными сбоями в работе операционной системы. Поначалу, их можно легко устранить, воспользовавшись полной перезагрузкой, с отключением техники от источника питая. Чуть погодя, если перепады и скачки не прекратятся,электроника прекратит взаимодействовать с пультом управления, перестанет видеть флешку или вовсе повлечёт за собой «падение ПО». Справиться с восстановлением работоспособности телеприёмника сможет только мастер в сервисном центре.

Обратите внимание! Позаботьтесь о сохранности ваших устройств, посредством покупки сетевых фильтров или стабилизаторов. Столь несущественные затраты, позволят уберечь дорогостоящую аппаратуру Филипс от частых поломок.

Блок питания

Блок питания телевизора Philips является наиболее слабым компонентом системы. Он выходит из строя по причине потери конденсаторами герметичности (так называемое «вспучивание»). Первыми признаками возможной поломки, становится свист или писк, при включении устройства. Настораживает подобное далеко не всех, что в итоге приводит к серьёзному нарушению в работе устройства, включая его полную замену.

Характеризуется неисправность БП пропажей изображения, активным мерцанием подсветки и резонным отключением TV. Признаки также могут варьироваться в зависимости от модели. Так, всё тот же свист, даёт о себе знать если:

  • Замкнули конденсаторы.
  • Поломались микросхемы.
  • Сгорели транзисторы.

Конечно, в современных аппаратах нечто подобное большая редкость. Искать источник шума самостоятельно не рекомендуется, ведь разобрав корпус на основные части, без должной практики легко зацепить другие, не менее важные части общей системы. Лучшим решением в сложившейся ситуации, будет посещение мастерской с полной диагностикой устройства.

Нередко перепады в подачах мощности приводят к повреждению центрального процессора. А поскольку он поставляется только с платой, ремонт обойдется в несколько раз дороже, нежели покупка одного только БП.

Питание инвертора

Следом за БП, чаще всего смене подлежит инвертор. По своей структуре, он выполняет ряд полезных функций, без которых невозможно представить стабильное функционирование телеприёмника.

  • Во-первых, он преобразует постоянное напряжение в переменное.
  • Во-вторых, на его «плечах» лежит ответственность за изменение яркости.
  • В-третьих, инвертор отвечает за защиту от перегрузки сети и коротких замыканий.

Явным признаком поломки инвертора выступают:

  • Перепады яркости экрана, иногда он вовсе сам выключается или полностью гаснет.
  • Блики подсветки, когда индикатор сети остается включенным, но никак не реагирует на пульт управления.
  • Телеприёмник не запускается после длительного простоя.
  • Подсветка ведет себя странно, горит после выключения или вовсе отказывается запускаться.
  • Звук есть, а изображения нет.

Окончательно понять, что из строя вышел именно инвертор поможет только диагностика. Проводить её самостоятельно, ни в коем случае не рекомендуется, ведь без особых знаний и практике, существует вероятность задеть важные радиокомпоненты.

Дополнительно убедитесь, что антенна, подключенная ко входу TV заземлена. Иначе есть риск лишиться оборудования из-за сильной грозы.

Человеческий фактор

Самый недооценённый вариант из всех предложенных. Если говорить изначально, то невозможно пройти мимо того факта, что практически все люди не используют инструкцию по эксплуатации техники, в том числе и телеприёмника. Отсюда берётся ряд недопонимания как именно следует пользоваться оборудованием, куда подсоединять провода или как запустить таймер включения, чтобы аппарат не запускался внезапно посреди ночи.

Простая неопытность и нехватка знаний приводит к обращению в СЦ, с жалобами на неимения сигнала от антенны или проблем с определением HDMI. Куда хуже обстоят дела, когда неумелый покупатель решает самостоятельно заменить сгоревшие запчасти. Специалисты давно обращают внимания на обязательное наличие технического образования или опыта для взаимодействия с электрическими цепями TV. Поэтому не ставьте на кон исправность своей плазмы, а лучше обратитесь за помощью к квалифицированным мастерам.

Заключение

Из всего вышесказанного, нетрудно догадаться, что прежде, чем заявлять о полной неисправности новообретённой техники, необходимо обратиться за помощью к инструкции телевизора Philips. Быть может, она разъяснит, почему не включается аппаратура.

Если же оборудование Филипс отлично показало себя на протяжении последних лет, значит, причину нестабильной работы следует искать в аппаратной составляющей. Не исключено, что потребуется замена матрицы или БП. Если вы ни разу не обновляли ПО, то следует задуматься о «прокачке» софта, ведь нередко он оказывается виновником всех бед.

Видео

Ведущий автор многих рубрик на сайте expertland.ru. Отлично разбирается в техники и электронике. Способен решить любую техническую задачу в считанные часы, любит писать о своей опыте и наработках.

  • опубликованных статей — 94
  • читателей — 23 919
  • на сайте с 25 сентября 2017 года

>

Рекомендуем к прочтению

46Pfl5507t 60 не включается

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.

Техническое описание и состав телевизора PHILIPS 46PFL5507T, тип панели и применяемые модули. Состав модулей.

Chassis/Version: Q552.4E LA

Panel: LTA460HW04 001 code 397

LED backlight: LJ07-00998A

LED driver (backlight): integrated into PSU

PWM LED driver: DDA009 (24pin)

Power Supply (PSU): DPS-130PP A 272217190583

MainBoard: 313929716961 3139 123 65324 3139 123 65334

IC MainBoard: TAS5731 , SPARTAN-6 , RT8293AH (8pin)

Технические характеристики 46PFL5507T

Диагональ экрана: 46" (117 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 400 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi – есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Яркость: 400 кд/м2
Контрастность динамическая: 500000:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 19.9 кг
без подставки: 16.2 кг
Размеры: с подставкой 1065x677x260 мм
без подставки 1065x635x35 мм
Потребление от сети: 55 Вт

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт PHILIPS 46PFL5507T/60, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта ещё до начала проведения необходимых измерений в контрольных точках узлов электронных схем. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.

При полном отсутствии каких-либо признаков работоспособности, когда PHILIPS 46PFL5507T не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания DPS-130PP A 272217190583 телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы – выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, – электролитические конденсаторы, ШИМ-контроллер DDA010 (8), S101 (6), 1608B (8), 2QS026 G1213 (8), DDA09 (24), который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если у PHILIPS 46PFL5507T нет изображения, звук есть и каналы переключаются, есть вероятность неисправности в цепи светодиодов подсветки панели LTA460HW04 001 код 397, либо преобразователя их питания – LED-драйвера. Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого LED-драйвера, в том числе и во вторичном выпрямителе основного БП.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

Диагностика и ремонт материнской платы YU 242.5 AI1.C 313929716861 осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов – TAS5731 , SPARTAN-6 , RT8293AH (8) , которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в наличии напряжения питания варикапов (30-33V) и других питающих напряжений на выводах тюнера SUT-RE214AN.

Владельцам телевизора 46PFL5507T рекомендуем для ремонта обращаться только к квалифицированным специалистам с опытом работы! Попытки самостоятельного ремонта без соответствующих знаний и навыков могут привести к серьёзным негативным последствиям!

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 313929716961 показан на рисунке ниже:
3139 123 65324, 3139 123 65334

313929716961 может применяться в телевизорах:

PHILIPS 32PFL4007T/60 (Panel T320HVN01.5 code 408), PHILIPS 32PFL5007T/60 (Panel LTA320HW02 001 code 395), PHILIPS 32PFL5507T/60 (Panel LTA320HW02 code 395 p/n: 932229091682), PHILIPS 40PFL5507T/60 (Panel LTA400HV04 001 code 396 p/n: 932229092682 ), PHILIPS 40PFL5527T/60 (Panel LTA400HV04 001 code 396 p/n: 932229092682), PHILIPS 42PFL4307T/12 (Panel LC420EUE (SE)(F2) code 411 p/n: 932229210682), PHILIPS 46PFL5507T/60 (Panel LTA460HW04 001 code 397), PHILIPS 47PFL4007T/60 (Panel LC470EUE SEM2 code 349 p/n: 932228892682).

Дополнительно по PSU

Модуль питания DPS-130PP выполнен с применением схемы коррекции коэффициента мощности (PFC – Power Factor Correction) в целях устранения кратных гармоник переменного тока, вносимых устройством в электросеть. Узел PFC представляет собой обратноходовый повышающий преобразователь (Step-Up Converter) на основе шим-регулятора 1608B, который равномерно в пределах периода 50гц распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения. Ток его заряда в данном случае будет уже определяться не его реактивным сопротивлением (обычно 10-30 ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающая) потребляемого тока преобразователя повторит форму и фазу входного синусоидального напряжения. На исправность узла PFC указывает наличие повышенного напряжения (около +380V) в рабочем режиме на конденсаторе сетевого фильтра.

Внешний вид блока питания

Основные особенности устройства PHILIPS 46PFL5507T:

Установлена матрица (LED-панель) LTA460HW04 001 code 397.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DDA009 (24pin).
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 46PFL5507T осуществляет модуль питания DPS-130PP, либо его аналоги c использованием микросхем DDA010 (Standby), S101 (6), 1608B (PFC), 2QS02G, G1213 (8).
MainBoard – основная плата (материнская плата) представляет собой модуль 313929716961, с применением микросхем TAS5731 , SPARTAN-6 , RT8293AH (8pin) и других.
Тюнер SUT-RE214AN обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA460HW04-001
Type : a-Si TFT-LCD, Panel
Diagonal size : 46 inch
Resolution : 1920×1080, FHD
Display Mode : SPVA, Normally Black, Transmissive
Active Area : 1018.08×572.67 mm
Display Colors : 1.07B (10-bit)
Frequency : 120Hz
Lamp Type : WLED Embedded (LED Driver)
Signal Interface : LVDS (4 ch, 10-bit)

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Типовые поломки телевизора Philips 47PFL9603D/10 шасси Q529.1E LA

1. Не включается, индикатор дежурного режима на телевизоре не горит, как будто не поступает электричество. Если несколько раз выдернуть сетевой шнур и снова вставить в розетку то телевизор может включиться и проработать не один час до выключения. После выключения включить телевизор становится не так просто, вся котовасия с многократным передёргиванием сетевого шнура повторяется. Неисправен блок питания, а именно блок питания дежурного режима.

2. Не включается, индикатор на панели мигает 2 раза с паузой и снова 2 раза. Перегорела печально извесная материнская плата Q 529.1E LA. На базе этого шасси были собраны десятки моделей телевизоров Филипс начиная от 32 дюймов и до 52 и практически все они страдают данной поломкой.

3. Пропадает изображение, при включении изображение появляется не надолго и пропадает, звук есть и каналы переключаются. Вышла из строя часть блока питания запускающая лампы подсветки. В этой модели блок питания совмещен с инвертором, который в свою очередь запускает лампы подсветки.

4. Не включается, индикатор деж. режима не горит. При вскрытии был обнаружен перегоревший предохранитель на 1 ампер в блоке питания. Прежде чем менять предохранитель необходимо выяснить по какой причине он перегорел. Дальнейшие замеры показали что вышла из строя микросхема широтно импульсной модуляции FSQ510, которой в продаже не оказалось. Данную микросхему можно заменить на другую, близкую по параметрам, с небольшой переделкой.

Main Q529.1E LA EH834.6PL5.A 5050889 S310432858521 128092

Ответы на часто задаваемые вопросы

Ситуация:

Телевизор не показывает изображение/не воспроизводит звук или не запускается.

Проверка

• Вилка питания надежно подключена как к телевизору, так и к розетке

• Меню телевизора не отображается (нажмите кнопку «домой») на пульте дистанционного управления. Если меню не отображается, выполните действия, описанные в следующей статье)

Ответ

Причина невозможности включения телевизора может быть вызвана различными факторами.

При возникновении одного из следующих сценариев выполните действия, описанные ниже:

● Отсутствует свет индикатора на передней панели (ожидания)

● Индикатор переднего светодиода (ожидания) остается включенным (см. Шаг 3)

● Перед нажатием кнопки на пульте дистанционного управления мигает индикатор переднего светодиода (ожидания) (см. Шаг 3)

1. Запуск из режима ожидания

● Включите телевизор с помощью кнопки / джойстика на телевизоре. Кнопка ON / OFF находится на задней панели или под экраном телевизора.

● Подождите 2 минуты для запуска телевизора. Если изображение не отображается, нажмите «кнопку включения», на пульте ДУ.

Если телевизор не включится, перейдите к шагу 2.

2. Проверьте работу с другой электрической розеткой

Не используйте стабилизаторы напряжения любого типа для этого теста. Непосредственно подключите кабель питания телевизора к другому электрическому разъему.

Примечание. Убедитесь, что протестированные сокеты исправны. Попробуйте другое электронное устройство, чтобы проверить, например, что напряжение источника питания достаточно.

3. Выполнить цикл питания

● Отключите все кабели, аксессуары и устройства от телевизора, включая модуль CAM, если это применимо

● Подождите не менее одной минуты (после того, как светодиодный индикатор выключился)

Подсоедините кабель питания без повторного подключения любого из отсоединенных кабелей, аксессуаров и устройств. Экран телевизора остается черным, но светодиод светится. Когда светодиодный индикатор остается включенным, и телевизор не включается автоматически, телевизор можно включить с помощью кнопки «standby» на пульте дистанционного управления.

*Если телевизор не запускается, повторите цикл питания на шаге 3. Если телевизор не включится, перейдите к шагу 4. *

Если телевизор запустится, убедитесь, что вы обновили программное обеспечение телевизора, чтобы улучшить функциональность телевизора: Нажмите сюда чтобы посетить веб-страницу поддержки Philips, и найти последнюю версию программного обеспечения + инструкции по обновлению телевизора или перейти к следующей статье; «Как обновить программное обеспечение телевизора?».

4. Обратитесь в службу поддержки Philips TV

Если телевизор не включится после описанных выше шагов, обратитесь в специализированный отдел поддержки Philips.

Информация на данной странице относится к моделям: 43PUS6503/60 , 55PUS6503/60 , 65PUS8503/12 , 50PUS6503/60 , 50PUS6503/12 , 65OLED973/12 , 55POS9002/12 , 32PHT4032/60 , 24PHT4032/60 , 65PUS7502/12 , 55PUT6162/60 , 49PUT6162/60 , 32PHT4132/60 , 43PUT6162/60 , 43PFT4132/60 , 32PFT4132/60 , 65PUS6412/12 , 65PUT6262/12 , 43PUS6262/12 , 55PUS6262/12 , 50PUS6262/12 , 49PUS6412/12 , 55PUS6412/12 , 55PUT6162/12 , 32PHS5302/12 , 43PFS5302/12 , 32PHT5301/60 , 49PFT5301/60 , 43PFT5301/60 , 32PHT5301/12 , 49PFT5301/12 , 22PFT4031/12 , 43PFT4131/12 , 32PHT4131/12 , 32PFT4131/12 , 24PHT4031/60 , 24PHT4031/12 , 22PFT4031/60 , 75PUS7101/60 , 32PFS6402/12 , 65PUS7601/60 , 43PUT6101/60 , 55PUT6101/60 , 49PUT6101/60 , 32PFT4101/60 , 40PFT5501/60 , 32PHT4101/60 , 32PHT4201/60 , 48PFT4101/60 , 65PUS6521/60 , 43PUS6401/60 , 55PUS6401/60 , 49PUS6501/60 , 49PFT5501/60 , 24PFT5211/60 , 43PFT4001/60 , 32PHT4001/60 , 32PFS6401/60 , 40PFT4101/60 , 32PFT5501/60 , 49PUS7101/12 , 55PUS6501/12 , 43PUT4900/60 , 49PUT4900/60 , 55PUT4900/60 , 65PUS8901/12 , 55PUS8700/60 , 65PUS8700/60 , 48PUS7600/60 , 65PUS7600/60 , 55PUT6400/60 , 55PUT6400/12 , 55PUS7600/60 , 50PUT6400/60 , 24PHT5210/60 , 40PUT6400/60 , 65PUS7120/60 , 49PUS7100/60 , 65PFT6520/60 , 50PFT6510/12 , 50PFT6510/60 , 43PUS7100/60 , 55PUS7150/60 , 55PUS7100/60 , 49PUS7150/60 , 40PUS6809/60 , 40PFT6300/60 , 48PFT6300/60 , 55PFT6300/60 , 32PFT5300/60 , 40PFT5300/60 , 50PFT5300/60 , 48PFT4100/12 , 48PFT4100/60 , 22PFT4000/60 , 40PFT4100/60 , 32PHT4100/60 , 32PFT4100/60 , 55PFT6510/60 , 24PHT4000/60 , 32PFT6549/60 , 50PUS6809/60 , 40PFT4509/60 , 40PFT4009/60 , 49PUS7909/60 , 65PUS9109/60 , 55PUS9109/60 , 55PUS8909C/12 , 55PUS7909/60 , 65PUS9809/60 , 48PFS8109/60 , 55PFS8209/60 , 55PFS8159/60 , 55PFS8109/60 , 48PFS8209/60 , 48PFS8159/60 , 55PUS8809/60 , 24PHT5619/60 , 55PFS7309/60 , 40PFT4309/60 , 55PFT6569/60 , 32PHT4509/60 , 55PUS7809/60 , 49PUS7809/60 , 32PFT6559/60 , 32PFT4309/60 , 32PHh5309/60 , 24PHh5109/60 , 40PFT4109/60 , 32PHh5109/60 , 22PFL3108H/60 , 22PFL4008T/60 , 22PFL4208T/60 , 22PFL2908H/60 , 22PFL2807H/60 , 22PFL2807H/12 , 22PFL3507T/60 , 22PFL3517T/60 , 22PFL3606H/60 . больше Меньше

“>

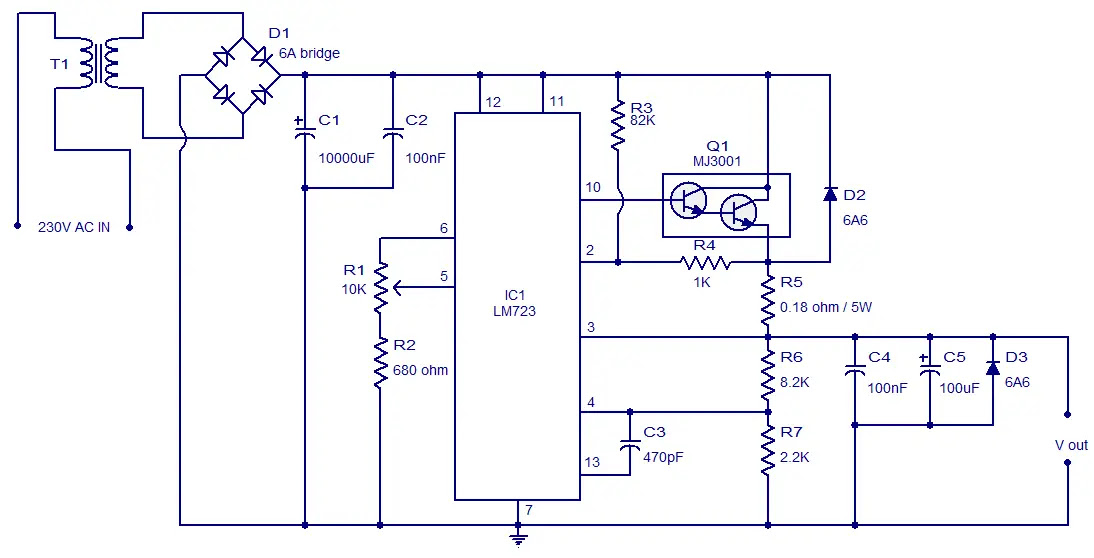

Вопрос: Как диагностировать и заменить блок питания? - Компьютеры и электроника

Содержание статьи:



Простой ремонт блока питания ноутбука.

Видео взято с канала: ТЫЖПрограммист!




Как заменить блок питания компьютера. Обзор разъемов блока питания

Видео взято с канала: Уверенный пользователь ПК




Блоки питания. Важные моменты.

Видео взято с канала: Евгений




Пособие по ремонту блока питания для подписчика

Видео взято с канала: Радиосхемы для начинающих




Распространенная ошибка при подключении блока питания

Видео взято с канала: Заметки компьютерщика




КАК ДЕЛАТЬ ДИАГНОСТИКУ БЛОКА ПИТАНИЯ ПК СВОИМИ РУКАМИ

Показать описание

RLC – Транзистор – Метр: http://ali.pub/16ysuz.
Хороший мультиметр: http://ali.pub/2teu6i.
Материалы для видео: http://www.ruselectronic.com/news/diagnostika-neispravnostej-bloka-pitaniya-v-pk/.
В этом выпуске вы узнаете: как сделать диагностику блока питания пк своими руками в домашних условиях; как найти неисправность у блока питания компьютера; какие самые частые неисправности и поломки импульсного блока питания; блок питания ремонт своими силами теперь не проблема!
Группа в ВК: https://goo.gl/pE36V9.
Реклама на канале: https://goo.gl/r9jM6p.
Почта (для сотрудничества): [email protected]
_
Смотрите наши видео, в которых мы простым языком рассказываем о радиотехнике, электронике и радиоэлектронике, а также об ардуино и товарах из Китая для радиолюбителей!.
Наши уроки будут особенно полезны как для начинающих радиолюбителей и студентов радиотехнических ВУЗов, так и для опытных электронщиков, которые паяют каждый день!.
В видеороликах мы даём основы электроники: определения, описания, схемы и принцип работы различных элементов радиотехники..
На канале проводятся уроки по Ардуино / Arduino; разбираем программирование, подключение датчиков, модулей, дисплеев, двигателей; создаём различные проекты и устройства на ардуино.

Видео взято с канала: Радиолюбитель TV




Как проверить блок питание компьютера? Проверка и диагностика БП

Видео взято с канала: SAOS + обо всём на свете


Сервисные меню телевизоров

Сервисное меню дает возможность получить доступ к настройкам телевизора, не включенным в обычное экранное меню. Кроме того, оно позволяет производить некоторые сервисные операции тестирования работы центрального микроконтроллера, через который осуществляется управление всеми основными функциями телевизора. Каждый производитель использует собственный алгоритм включения такого меню - ниже приведена нужная последовательность действий для телевизоров Toshiba.

Инструкция

Включите телевизор, используя кнопку power-on на его корпусе, и дождитесь появления изображения на экране. Для последующих шагов вам будет нужен пульт дистанционного управления - возьмите его, но не отходите далеко от телевизора, так как и элементы управления, размещенные на его корпусе, тоже будут задействованы в операции.

Начните с пульта управления - первым действием в последовательности должно стать нажатие на нем кнопки отключения звука. Эта кнопка отмечена на корпусе пульта надписью mute и размещена справа в первом ряду нижней секции кнопок. В зависимости от используемой модели устройства дистанционного управления и самого телевизора функция этой кнопки может быть совмещена с командой перехода на следующую страницу телетекста и иметь надпись page+.

Нажмите эту же кнопку повторно, но на этот раз не отпускайте ее.

Нажмите кнопку входа в экранное меню на корпусе телевизора, удерживая при этом нажатой клавишу mute на пульте дистанционного управления - эта кнопка должна иметь соответствующую надпись (menu). Если в используемой вами модели Toshiba на корпусе телевизора такой кнопки не предусмотрено, то отыщите на нем небольшое отверстие, за которым размещен микропереключатель. Этот элемент управления тоже может быть отмечен маркировкой menu. Нажмите микропереключатель каким-либо подручным средством - спичкой, зубочисткой, шпилькой, иголкой и т.д.

Индикацией того, что сервисное меню телевизора активировано, должно стать появление литеры S в правом верхнем углу экрана телевизора. Когда работа в сервисном меню будет завершена, для выхода из него используйте кнопку power-off на корпусе телевизора.


Внимание, только СЕГОДНЯ!

Все интересное

Современные мониторы дают возможность пользователю делать регулировку изображения и других параметров самостоятельно, через систему управления. Способом изменения и корректировки настроек является инженерное меню. Вам понадобитсяПульт…

Сервисное меню телевизора используется для настройки основных параметров устройства. В зависимости от производителя существуют различные комбинации для выхода в данное меню. Вам понадобится- сервисное руководство.Инструкция 1Для входа в…

Сервисное меню телевизора необходимо для изменения различных детальных настроек телевизионных каналов и самого ТВ. Для входа в него существуют специальные комбинации команд, которые отличаются для разных марок телевизоров. Вам понадобится-…

Сервисное меню телевизора служит для дополнительных настроек параметра приема данных и передаваемого изображения. Для его активации существует несколько комбинаций, подходящих к разным моделям. Вам понадобитсяПульт ДУ.Инструкция 1Обратите…

Настройка телевизора заключается, как правило, в настраивании телевизионных каналов, геометрии, цвета, яркости и прочих параметров. В современных ТВ многие системные параметры находятся в сервисном меню. Они открываются для регулирования с помощью…

Блокировка телевизора - удобная функция, ограничивающая свободный доступ детей к нему. Если ваш телевизор заблокировался случайно, появляется острая необходимость снятия блокировки. Вам понадобится- пульт дистанционного управления;- инструкция к…

На многих моделях телевизора предусмотрена специальная функция защиты от детей, она активируется определенной комбинацией кнопок на вашем пульте дистанционного управления и отключается тем же образом. Вам понадобится- пульт ДУ;-…

Вход в сервисное меню телевизора необходим для регулировок любых установок ТВ, например: размер изображения по вертикали, коррекция растра, яркость, а также многих других параметров. Сделать это можно с помощью нажатия определенных…

Настройка цветности телевизора в большинстве случаев происходит при использовании пульта дистанционного управления. Зачастую функция редактирования данного параметра недоступна с панели самого устройства. Вам понадобится- пульт ДУ;-…

Современные телевизоры имеют встроенный сервисный режим настройки параметров изображения. В сервисном режиме также можно сделать диагностику телевизора. Перед внесением каких-либо изменений следует запомнить текущие настройки. Инструкция …

При отсутствии пульта дистанционного управления снять защиту от детей возможно, лишь отдав телевизор специалистам сервисных центров. Сама же система защиты от детей подразумевает собой ввод определенного кода блокировки на просмотр телевизора, что…

шасси 11AK53-3 29Vh46G
Для входа в сервисный режим необходимо в рабочем режиме войти в главное меню (MAIN MENU) и ввести 4, 7, 2, 5 .
Переключение пунктов" ?/ ?", подтверждение "?" Вход в VG2 STATUS "OK".
Выход - "M " .

шасси C7SS 28W7D Проц. TMP87CS38N-3477

Выход POWER OFF

шасси PD1563 21CSZ2R проц. MN101EO4GAC, 338U1M87, Algista8

шасси S3E 21CS1R Проц. 8801CPCNG4V63
Нажать кнопку (MUTE) на ПДУ. Нажать на нее еще раз и удерживая нажать (MENU) на TB.
Выход POWER OFF

шасси S3ES 21SZ2E, 21SZ2ES, 21SZ2T, 21SZ2M, 21SZ2MJ проц. MN101E04G, MN101E02HME ALGISTA 8
Нажать кнопку (MUTE) на ПДУ. Нажать на нее еще раз и удерживая нажать (MENU) на TB.
Выход POWER OFF

шасси S5E C6S 2050 2150, 1478XR, 1450, 1458, 20N3 2163DB/DD/DF/DN/DS Проц. M3722M6-A80SP/A81SP/B80SP/B84SP
1.на ПДУ (MUTE)
2. Вновь нажать (MUTE) и не отпускать
3. Нажать (MENU) на TV
На ТВ, где нет кнопки MENU , есть спереди маленькая дырочка в которой искомая кнопка - нажать спичкой.
Включения тестового сигнала: В сервисном режим нажмите => на пульте.
Включение функции самодиагностики: В сервисном режиме нажмите (9) на пульте. Откроется меню самодиагностики и там все ясно.
Инициализации памяти: В сервисном режиме нажмите (CALL) и (CHANELL) одновременно
Выход POWER OFF

шасси S6E 2160XHC M37222M4-C87SP
Включить телевизор, нажать MUTE , второй раз нажать MUTE и удерживая её нажать MENU на передней панели тв.
S .
Выход- Power off.

шасси S8E 21G3XHE, 21G3XR проц. TMP87CK38N, видео-TB1231CN
Включить телевизор, нажать MUTE , второй раз нажать MUTE и удерживая её нажать MENU на передней панели тв.
В правом верхнем углу должна появиться буква S .
Выход-Power off.

шасси TMC574A VTD1420 проц. 195C6PC0 OECF011A , видео STV2246H
Вход с универсального. Вход в сервис громкость- и одновременно 6 на пульте. Опции в виде INIT 01 00 вторая строка CRT on 9A4E.

шасси Yang Sesuai
Для входа в сервис необходимо нажать и отпустить кнопку Mute , нажать её ещё раз и, удерживая, нажать F на передней панели ТВ.

14A3E/14A3R/14A3M/14A3MJ/14A3H 21A3TR/R/M/MJ проц. 87CK38N-3DV8
Для входа в сервис необходимо нажать и отпустить кнопку Mute , нажать её ещё раз и, удерживая, нажать Menu на передней панели ТВ.

15LZR17, 15LZU28X, 21LZM28, 21LZR17, 21LZU17X, 21LZU23X проц. 8891CPBNG6JC0
Нажать кнопку (MUTE) на ПДУ. Нажать на нее еще раз и удерживая нажать (MENU) на TB.
Выход POWER OFF

2185XR, 29AX9UM, 29CVZ6DR
1.Нажать на ПДУ кнопку (MUTE)
2. Еще раз нажать на кнопку (MUTE) и не отпуская её:
3. Нажать на TV кнопку (MENU) . Каждое нажатие на кнопку (CHANNEL UP) меняет регулировочные позиции. Каждое нажатие на кнопку (+VOLUME) и (-VOLUME) меняет данные. Кнопка AV переключает различные настроечные таблицы.
Выход - выключение TV или MENU

2512-DD
Сервис: одновременно нажать "F" и "AV" на ПДУ, затем ввести код 1048.

2929DD, 2812DS, 2505DBT, 2805DBT проц. CXP80424-144
Удерживая кнопку (F) подать команду с ПДУ (AV) .
Затем сразу набрать (1) (0) (4) (8) При наборе на экране появится цифры 1048 белого цвета. Через несколько секунд появится в правом углу буква M . При нажатии и удержании кнопки (F) нажать кнопку (9) пойдет тестирование.
При нажатии и удержании кнопки (F) нажать кнопку (2) гаснет экран но звук есть. При нажатии и удержании кнопки (F) нажать кнопку (Z) пойдет показ настроек параметров телевизора с позиции 16 по 43 (необходимо позиции менять нажатием кнопки (z) . Будут возрастать, если делать это кнопкой (S) позиции будут уменьшаться
Выход POWER OFF

42AV633DR
Нажать кнопку (MUTE) на ПДУ. Нажать на нее еще раз и удерживая нажать (MENU) на TB.
Выход POWER OFF .

Телевизор TOSHIBA 40LV933RB, как и любые другие, начинать ремонтировать целесообразно с осмотра внутренних и внешних видимых физических визуальных изменений. Видимые повреждения элементов иногда могут подсказать дальнейшее направления поиска дефекта до начала проведения необходимых измерений. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

В случае, когда 40LV933RB не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятнее всего в данном случае неисправен модуль питания DPS-245FP. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и, в случае его обрыва, причину следует искать в силовых полупроводниковых элементах импульсного обратноходового преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ преобразователя, который может быть установлен отдельно на радиаторе, либо интегрирован с ШИМ-контоллером.
Если обнаружен пробой силового ключа обратноходового преобразователя блока питания, следует помнить, что он не выходит из строя без причин, которые следует искать, проверяя другие элементы первичной цепи, - электролитические конденсаторы, ШИМ-контроллер DDA010 (8) , 1608B (8) , S101 (6), DDA014 (18), который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
При использовании в модулях питания узла коррекции коэффициента мощности (ККМ), поиск неисправности становится несколько более сложным и требует дополнительного опыта и знаний устройства их работы.

Если при включении TOSHIBA 40LV933RB нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.
Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора при диагностике и не оставлять её отключенной после завершения ремонта.

При попытках ремонта материнской платы, следует в первую очередь проверить исправность линейных стабилизаторов или преобразователей питания микросхем и, при необходимости, произвести обновление программного обеспечения (ПО).
В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в наличии напряжения питания варикапов (30-33V) и других питающих напряжений на выводах тюнера TDTK-G641D.

Типовой дефект материнской платы:
Телевизор не выходит в рабочий режим, светит красный индикатор на панели, появляется надпись DO NOT POWER OFF SCAN и шкала сканирования в перевёрнутом виде. Проходит от 0 до 100% и по новой сканирует от 0%. После 100% всё опять повторяется по кругу.
Замена ПО с официального сайта через USB не помогает. Требуется замена и перепрошивка 25Q64.
Варианты прошивок прилагаются, взяты с сайта remont-aud-net.
Микросхему SPI FLASH производителя Winbond обязательно необходимо заменить на новую.

Следует помнить! Попытки ремонта телевизора TOSHIBA 40LV933RB, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

40Pfl5507t 60 нет подсветки

Материал на страницы добавляется по мере поступления данных из доступной технической документации, личного опыта и от мастеров ремонтных форумов.

Техническое описание и состав телевизора PHILIPS 40PFL5507T, тип панели и применяемые модули. Состав модулей.

Chassis/Version: Q552.4E LA

Panel: LTA400HV04 001 code 396 p/n: 932229092682

LED backlight: 7030L 56LED

LED driver (backlight): integrated into PSU

PWM LED driver: DDA009

Power Supply (PSU): DPS-119AP A 272217190581

MainBoard: 313929713562 313929716961 UC219.4 AI1.A

IC MainBoard: TAS5731, SPARTAN-6, RT8293AH (8pin)

Control: 2422 549 90467 YKF309-001, EAD61891001CIh34BZ335

Технические характеристики 40PFL5507T

Диагональ экрана: 40" (102 см)
Формат экрана: 16:9
Разрешение: 1920×1080
Частота обновления: 400 Гц
LED подсветка: есть
Smart: есть. Поддержка Wi-Fi — есть
Поддержка 3D: есть, затворная технология, конвертация 2D в 3D
Поддержка HD: 1080p Full HD
Яркость: 400 кд/м2
Контрастность динамическая: 500000:1
Прогрессивная развёртка: есть
Стандарты TV: PAL, SECAM, NTSC
Цифровой тюнер: DVB-T MPEG4, DVB-T2, DVB-C
Телетекст: с памятью на 1200 стр.
Форматы DTV: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа: MP3, WMA, MPEG4, DivX, MKV, JPEG
Звук стерео: есть
Мощность звука: 20 Вт (2х10 Вт)
Акустика: два динамика
Интерфейс: аудио x2, компонентный, SCART, RGB, VGA, HDMI x4, USB x3, Ethernet (RJ-45), Wi-Fi
Разъём наушников: есть
Вес телевизора: с подставкой: 14.2 кг
без подставки: 11.65 кг
Размеры: с подставкой 929x600x240 мм
без подставки 929x558x36 мм
Потребление от сети: 51 Вт

Общие рекомендации по ремонту TV LCD LED

Ремонт всех электронных устройств, том числе и телевизора PHILIPS 40PFL5507T/60, целесообразно начинать с внешнего осмотра его внешних и внутренних элементов. Специфичные внешние повреждения некоторых элементов иногда могут обозначить дальнейшие действия по определению неисправности телевизора и локализации дефекта до начала проведения необходимых измерений. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

Неисправности модуля питания DPS-119AP A 272217190581 могут выражаться по разному, например, PHILIPS 40PFL5507T не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. Следует отметить, что с такими же внешними проявлениями может оказаться неисправным стабилизатор (преобразователь) питания процессора. Диагностику неисправности модуля питания целесообразно начинать с проверки состояние электролитических конденсаторов фильтров выпрямителей и сетевого предохранителя. Неисправные конденсаторы следует заменить. В случае, если предохранитель сети оборван, необходимо проверить в первую очередь силовые полупроводниковые элементы — выпрямительные диоды и транзисторы , которые часто в таких ситуациях обнаруживаются в состоянии пробоя.
Если обнаружен пробой силового ключа, следует помнить, что в импульсном источнике питания (ИИП) он не выходит из строя сам по себе без причин, которые следует искать, проверяя другие элементы первичной цепи, — электролитические конденсаторы, ШИМ-контроллер , который проверить можно только заменой, а так же другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).

Если у PHILIPS 40PFL5507T нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в цепях подсветки панели LTA400HV04 001 932229092682 код 396. Могут быть неисправны светодиоды или преобразователь питания — LED-драйвер. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего LED-драйвер, и проверить светодиоды LED, подключив заведомо исправные для диагностики.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Обрыв в линейках светодиодов, соединённых последовательно, обнаружить с помощью мультиметра или тестера невозможно без разборки панели. Чтобы открыть все переходы, необходимо несколько десятков вольт, и лучше всего для таких целей использовать источник тока.

Ремонт материнской платы UC219.4 AI1.A 313929713562 313929716961 необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) — перепрошивка FLASH или EEPROM.

При подозрении на неисправность тюнера SUT-RE214AN, в первую очередь необходимо убедиться в наличии напряжения питания варикапов (30-33V) на соответствующем выводе тюнера, а так же других питающих его напряжений.

Внимание владельцам! Попытки самостоятельного ремонта телевизора PHILIPS 40PFL5507T не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 313929713562 показан на рисунке ниже:

313929713562 может применяться в телевизорах:

PHILIPS 40PFL5507T/60 (Panel LTA400HV04 001 code 396 p/n: 932229092682 ), PHILIPS 40PFL5527T/60 (Panel LTA400HV04 001 code 396 p/n: 932229092682), PHILIPS 46PFL5537T/60 (Panel LTA460HW04).

Дополнительно по PSU

По условиям соответствия современным мировым стандартам для бытовых импульсных источников питания модуль DPS-119AP предусматривает использование узла коррекции коэффициента мощности (Power Factor Correction). Схема PFC представляет собой повышающий обратноходовый преобразователь на основе шим-регулятора 1608B. Реактивное сопротивление электролитического конденсатора сетевого фильтра на частоте 50-60 гц составляет обычно не более 20-30 ом и его заряд непосредственно от сети через открытые диоды мог бы достигать десятков ампер в импульсе, если не применять никакой фильтрации.
В результате работы преобразования PFC, повышенное напряжение на конденсаторе (около 380в) не может непосредственно открыть выпрямительные диоды, на аноде которых напряжение всегда будет несколько меньше (около 300в) и тогда его зарядный ток будет всегда ограничен элементами ШИМ-регулятора. В итоге огибающая высокочастотных импульсов потребляемого тока повторит форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (+380V) на сетевом конденсаторе указывает на исправность узла PFC.

Внешний вид блока питания

Основные особенности устройства PHILIPS 40PFL5507T:

Установлена матрица (LED-панель) LTA400HV04 001 code 396 p/n: 932229092682 .
В управлении матрицей используется Тайминг-Контроллер (T-CON) PH_120PSQBC4LV1.0.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером DDA009.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 40PFL5507T осуществляет модуль питания DPS-119AP, либо его аналоги c использованием микросхем DDA010 (Standby), 1608B (PFC), 2QS02G .
MainBoard — основная плата (материнская плата) представляет собой модуль 313929713562, с применением микросхем TAS5731, SPARTAN-6, RT8293AH (8pin) и других.
Тюнер SUT-RE214AN обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : SAMSUNG
Model : LTA400HV04
Type : a-Si TFT-LCD, Panel
Diagonal size : 40 inch
Resolution : 1920×1080, FHD
Display Mode : S-PVA, Normally Black, Transmissive
Active Area : 885.6×498.15 mm
Surface : Antiglare (Haze 2%)
Brightness : 400 cd/m²
Contrast Ratio : 5000:1
Display Colors : 1.07B (8-bit + Hi-FRC), CIE1931 70%
Response Time : 8 (Max.)(G to G)
Frequency : 120Hz
Lamp Type : WLED Embedded (LED Driver)
Signal Interface : LVDS (4 ch, 10-bit), 92 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Олег, здравствуйте! Philips 40PFL5507T/60 — жк-телевизор с LED-подсветкой и Full HD. Диагональ 40 дюймов, есть приложения Smart TV. Кроме замены светодиодов нужно проверять цепь питания подсветки, видимо, не формируется нужное напряжение для линейки светодиодов. Неисправны могут быть блок питания (наиболее вероятная причина — инвертор подвсветки) или плата Main. Рекомендуем отвезти телевизор в сервис, сами больше потратите, да ещё и телевизор угробите.

Для многих специалистов, занимающихся ремонтом современных телевизоров, знаком такой дефект, как отсутствие подсветки жк матрицы при наличии звука. При этом телевизор полностью функционален, управляется с панели и ПДУ, но информация на экране не отображается. Телевизор при этом не уходит в защиту, не сигнализирует об ошибках миганием светодиода — словом ведет себя вполне адекватно и предсказуемо.

Чем больше ремонтов подобного рода проходит через руки радиомехаников, тем глубже становится уверенность в том, что отказы подобного типа обусловлены в первую очередь производственным браком и конструктивными недоработками проектировщиков и инженеров-разработчиков компаний — производителей телевизионной техники.

Специфической особенностью работ по восстановлению подсветки жк панелей является их полная или частичная разборка со снятием самой матрицы ("стекла"). Внимательность, собранность и аккуратность, а также продуманная организация рабочего пространства — непременные спутники мастера в этом процессе.

Ремонт LED телевизора Philips 40PFL5507T/60 на шасси Q552.4E LA

Неисправность стандартная — нет подсветки при наличии звука и управления. Первым делом пробуем определиться с причиной дефекта и локализовать неработающий узел. Блок питания данного устройства — DPS-119 AP с ШИМ контроллером DDA-009, информация по которым в виде схемы или даташита на ШИМ пока отсутствует в свободном доступе для сервисов, не авторизованных по этой марке.

PSU управляется по команде с "майна" и входит в рабочий режим. На DDA-009 также приходят команды на включение и управление яркостью подсветки, но микросхема запускается на долю секунды и уходит в защиту. При этом на разъеме питания светодиодной подсветки наблюдается кратковременный всплеск напряжения не превышающий 15V. Для определения неисправного узла пробуем нагрузить каждую линию питания (а там их четыре) эквивалентом нагрузки из 2-х ваттных резисторов номиналом около 200 Ом. Происходит запуск источника подсветки и напряжение по каждой линии стабилизируется на отметке 40V — 50V, что указывает на работоспособность PSU и на необходимость разборки самой панели для доступа к элементам подсветки.

Как только панель была разобрана, открылся и источник неисправности — выгорел один из светодиодов ленты. По нашему мнению причина его пробоя и выгорания — производственный брак. Светодиоды в процессе работы выделяют достаточно много тепла и посажены на мощную теплоотводящую пластину для обеспечения нормального температурного режима. Лента светоизлучающих диодов плотно прижата к радиатору за исключением того, который сгорел. В том месте, где светодиод должен иметь тесный контакт с теплоотводом, пластина радиатора имела выгиб в сторону, не обеспечивая в достаточной степени отвод тепла от этого элемента. Постоянный перегрев и работа в критическом температурном режиме и стали причиной неисправности.

Работоспособность телевизора была восстановлена заменой светоизлучающего диода и выравниванием теплоотвода для эффективной отдачи излишков тепла. В этой модели телевизора лента светодиодов крепится на одной из коротких сторон каркаса и соединяется с источником питания одним пятипроводным кабелем: 4 провода питания каждой линейки и корпус.

Ремонт LED телевизора Supra STV-LC32T810WL версия V1L05

Неисправность аналогична Филипсу — нет подсветки при наличии звукового сопровождения и управления работой аппарата. После замеров напряжения на выходе источников питания подсветки стало ясно, что неисправность кроется в самой панели. Это определить достаточно просто, так как PSU запитывает две одинаковые линейки светодиодов каждую через свой двухпроводный кабель с равными (в рабочем состоянии) выходными напряжениями. Если происходит обрыв в одной из линеек, то напряжения на выходе резко разнятся. Защита PSU достаточно инерционна и позволяет увидеть разницу в напряжениях и сделать выводы. На неработающем выходе напряжение значительно выше, чем на рабочем. Чтобы окончательно убедиться в работоспособности блока, можно нагрузить его одинаковыми эквивалентами нагрузки и замерить выходные напряжения.

В данной модели телевизора светодиодная лента расположена снизу и представляет собой две линейки светоизлучающих диодов, каждая из которых соединена с блоком питания через разъемы в углах каркаса панели. Кольцевые трещины в месте припайки разъема к планкам и стали причиной неисправности. Это хорошо видно на фото:

Причиной отказа телевизора, по нашему мнению, являются его конструктивные недоработки. Разработчики не учли то ли разный температурный коэффициент расширения материалов в разъемном соединении, то ли вообще не предполагали в каком тепловом режиме будут работать элементы LED подсветки. Самым надежным в данной ситуации нам показалось вообще убрать разъемы и подпаяться непосредственно к планкам. Такое решение использовалось при ремонте телевизора Supra STV-LC32T810WL.

Ремонт LED телевизора Supra STV-LC32T810WL версия V4L08

Абсолютно такая же неисправность, связанная с отсутствием подсветки. Снова кольцевые трещины на разъемах питания светодиодной ленты и потемнение, свидетельствующее о ненадежном контакте, внутри самих разъемов. Здесь уже не осталось ничего другого, как подпаять проводники питания к контактным площадкам, удалив разъемы.

Ремонт жк телевизора PHILIPS 42PFL8404H/60 на шасси Q548.1E LA

Телевизор поступил в ремонт с жалобой на запах гари, хотя внешних визуальных признаков какой-либо неисправности не наблюдалось. Аппарат прекрасно работал и тщательный осмотр материнской платы, PSU, T-con, инверторов результата не дал. Ничего не перегревалось и придраться было не к чему. Осталась неисследованной сама ЖК панель, но в этом шасси, чтобы добраться до матрицы надо было разобрать по винтику весь телевизор. Наконец, решившись, сняли все, что мешало и получили доступ к лампам подсветки жк матрицы. Результат несколько обескуражил. Мы предполагали, что источником дефекта может быть ненадежный контакт в блоке подсветки, но увидели нечто иное: при заводской сборке одну из ламп ЗАБЫЛИ вставить в контактный разъем и положили рядом с ним, а довольно значительное напряжение на свободном конце лампы само искало кратчайший путь для замыкания электрической цепи при работе телевизора.

Неисправность такого рода можно отнести к человеческому фактору и назвать производственным браком, допущенным при сборке телевизора. Ремонт телевизоров с подобными дефектами редко, но встречается в ремонтной практике.

dda010langen Datasheet PDF - Infineon Technologies

CoolSET® - Q1

ICE2QR0665

Содержание

Стр.

1

Конфигурация и функциональность контактов

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1,1

Конфигурация контактов

с PG-DIP-8-6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1,2

Пакет PG-DIP-8-6. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .5

1,3

Назначение контактов

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

2

Типичная блок-схема. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3

3,1

3,2

3,3

3.3.1

3.3.1.1

3.3.1.2

3.3.1.3

3.3.2

3.4

3.4.1

3,5

3.5.1

3.5.2

3.5.3

3,6

Функциональное описание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

VCC Предварительная зарядка и типичное напряжение VCC при запуске. . . . . . . . . . .7

Плавный пуск. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Нормальная работа. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Цифровое понижение частоты. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

счетчик вверх / вниз. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Переход через ноль (счетчик ZC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Время подавления звонка. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . .9

Определение выключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Ограничение по току. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Коррекция точки фолдбэка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Активный пакетный режим. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Вход в активный пакетный режим.. . . . . . . . . . . . . . . . . . . . . . . . .10

Во время работы в активном пакетном режиме. . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Выход из активного пакетного режима. . . . . . . . . . . . . . . . . . . . . . . . . . .10

Функции защиты. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4

4,1

4,2

4,3

4.3.1

4.3.2

4.3,3

4.3.4

4.3.5

4.3.6

4.3.7

4.3.8

4.3.9

4.3.10

5

Электрические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Абсолютные максимальные рейтинги. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Рабочий диапазон. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . .12

Характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Отдел снабжения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Внутренний источник опорного напряжения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Секция ШИМ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​

Текущее чувство.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​

Мягкий старт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​

Коррекция точки фолдбэка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​

Цифровой переход через ноль. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Активный пакетный режим. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Защита. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

CoolMOS® Раздел. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Типичные рабочие характеристики CoolMOS®. . . . . . . . . . . . . . . . . . .17

6

Кривая входной мощности. . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .19

7

Габаритные размеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Версия 2.1

4

13 октября 2009 г.

dda10 техническое описание и примечания к применению

Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: V DD−1.0 オーム— ンム‰ ãƒ¬ã‚¤ãƒ³ç «¯å (SM6611à — AH) ISOURCE = 0,5 мА, VDD> 2,4 В V 10


Оригинал
PDF SM6611 SM6611Ã NC0022D
016J

Аннотация: ECP2M P1010
Текст: (Dynamic Delay Adjust;) "1" () "0" () DDA "1" = 0 "0" = ON DDA "1" "0" DDA DPA (динамическая регулировка фазы / рабочий цикл


Оригинал
PDF TN1103 PLLDLL10-110-2 ECP2-12 ECP2-20 ECP2-35 ECP2-50 ECP2-70 ECP2M-20 ECP2M-35 ECP2M-50 016J ECP2M P1010
2010 - MAX5590

Аннотация: абстрактный текст недоступен
Текст: DDA_10 1 DDA_11 DIN DDH


Оригинал
PDF 12/10/8-бит, MAX5590â MAX5595 12-битный 20 МГц MAX5595 MAX5590
2003 - MAX5590

Аннотация: Motorola MC 5590 MAX5592 MAX5593 MAX5594 MAX5595 Конденсаторы Nippon
Текст: _11 DDA_10 DDB_10 DDC_10 DDD_10 DDE_10 DDF_10 DDH_9 DDG_10 DDA_9 DDB_9 DDC_9 DDD_9 DDE


Оригинал
PDF 12/10/8-бит, MAX5590 MAX5595 12-битный 20 МГц MAX5595 Motorola MC 5590 MAX5592 MAX5593 MAX5594 Конденсаторы Nippon
2004 - MAX5590

Абстракция: MAX5592 MAX5593 MAX5594 MAX5595 lr2 d13
Текст: _11 DDA_10 DDB_10 DDC_10 DDD_10 DDE_10 DDF_10 DDH_9 DDG_10 DDA_9 DDB_9 DDC_9 DDD_9 DDE


Оригинал
PDF 12/10/8-бит, MAX5590 MAX5595 12-битный 20 МГц MAX5595 MAX5592 MAX5593 MAX5594 lr2 d13
Intel 8086 буферизация и фиксация шины

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Сканирование OCR
PDF 80C188EA20 16-БИТНЫЙ 80C188 80C186 80C188EA Буферизация и фиксация шины Intel 8086
2010 - MAX5590

Аннотация: MICROWIRE IDE11 05-mV ACRE IDC10 MAX5595 MAX5594 MAX5593 MAX5592
Текст: _11 DDA_10 DDB_10 DDC_10 DDD_10 DDE_10 DDF_10 DDH_9 DDG_10 DDA_9 DDB_9 DDC_9 DDD_9 DDE


Оригинал
PDF 12/10/8-бит, MAX5590 MAX5595 12-битный 20 МГц MAX5595 МИКРОПРОВОД IDE11 05-мВ АКРЕ IDC10 MAX5594 MAX5593 MAX5592
2004 - MAX5590

Аннотация: Motorola MC 5590 MAX5592 MAX5593 MAX5594 MAX5595 PDG1 UP21 SPDB
Текст: _11 DDA_10 DDB_10 DDC_10 DDD_10 DDE_10 DDF_10 DDH_9 DDG_10 DDA_9 DDB_9 DDC_9 DDD_9 DDE


Оригинал
PDF 12/10/8-бит, MAX5590 MAX5595 12-битный 20 МГц MAX5595 Motorola MC 5590 MAX5592 MAX5593 MAX5594 PDG1 UP21 СПДБ
2003 - DDA10

Реферат: PDG1 IDF10 Конденсаторы Nippon IDA10 MAX5590
Текст: DDA_10 IDB_9 IDB_8 IDB_7 IDB_6 IDB_5 IDB_4 IDB_3 IDB_2 DDB_9 DDB


Оригинал
PDF 12/10/8-бит, MAX5590 MAX5595 12-битный 20 МГц DDA10 PDG1 IDF10 Конденсаторы Nippon IDA10
ФЖ 261

Аннотация: FZH 111 daewoo rm intel 8086 Арифметико-логический блок -ALU 7.1ch fzh 215 FZH 105 A Intel 8086 с буферизацией и фиксацией шины 80C186EA12 IU01
Текст: Нет текста в файле


Сканирование OCR
PDF 80C186EA20, 16-БИТНЫЙ 80C186 80C186EA20) 80C186EA16) 80C186EA12) 80C186EA 80C186EA FZH 261 FZH 111 Daewoo RM Intel 8086 Арифметико-логический блок -ALU 7.1-канальный фж 215 ФЖ 105 А Буферизация и фиксация шины Intel 8086 80C186EA12 IU01
78063YGF

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Сканирование OCR
PDF iPD78062Y, 78063Y, 78064Y PD78062Y, 78063Y 78064Y PD78062, PD78P0308Y, PD78064 78063YGF
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Сканирование OCR
PDF PD780306 PD780308 78 К / 0 PD78P0308, iPD780308, 780308Y U11377E U12257J U12257E
благородный телевизор tcl схема

Аннотация: Схема телеканала noble tv GT 1081 Fortran-86 N80C188 CMC 707 cmps a13 7.1-канальный набор инструкций GT 1083 80C188
Текст: Нет текста в файле


Сканирование OCR
PDF 80C188EA20, 16-БИТНЫЙ 80C188 80C188EA20) 80C188EA16) 80C188EA12) 80C188EA 80C188EA благородный телевизор tcl диаграмма GT 1081 благородный tv tcl ic схема Фортран-86 N80C188 CMC 707 cmps a13 7.1-канальный GT 1083 Набор инструкций 80C188
DDA09

Аннотация: CYM7232S40HGC DDA08 DDA05 cym7232s40 ds2 lio board ud46 8116S DDB09 ADRS03
Текст: DDA10 DDA06 DDA02 V SS DDA21 DDA12 DDA07 DDA05 V SS 010 VDD D05 D12 D04 o o o o o o


Сканирование OCR
PDF 64-битный M7232 40-МГц 25-нс читать / 80-нс CYM7232 CYM7264 16-байтовый DDA09 CYM7232S40HGC DDA08 DDA05 cym7232s40 ds2 lio доска ud46 8116S DDB09 ADRS03
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Сканирование OCR
PDF 80C188EA20, 16-БИТНЫЙ 80C188 80C188EA20) 80C188EA16) 80C188EA12) 80C188EA 80C188EA
интерфейс 8259A к 8086

Аннотация: KU80C188EC BCE sud CS5-12 io 2 laf 0001 80C186 Семейство модульных ядер 80C188EC-13 sot 23 wr9 6SL7 BCE Sud конденсатор
Текст: Нет текста в файле


Сканирование OCR
PDF 80C188EC-16 16-БИТНЫЙ 32-битный 16-битный подключение 8259A к 8086 KU80C188EC BCE Sud CS5-12 io 2 laf 0001 Семейство модульных сердечников 80C186 80C188EC-13 сот 23 wr9 6SL7 Конденсатор BCE Sud
80c186ec

Аннотация: DDA10
Текст: Нет текста в файле


Сканирование OCR
PDF 80C186EC-16, 16-БИТНЫЙ ASM86 Паскаи86, iC-86 ICETM-186EC) 80C187 100-контактный 80c186ec DDA10
DDA09

Аннотация: абстрактный текст недоступен
Текст: DDA15 DDA13 DDA10 DDA12 DDA20 DDA11 DDA07 DDA05 VSS 010 D16 O VSS DDA08 O O


Сканирование OCR
PDF CYM7232 CYM7264 64-битный M7232 40-МГц 25-нс читать / 80-нс InhibitYM7232Sâ DDA09
1999 - Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Оригинал
PDF 21-S3-C7335 / P7335-1199 S3C7335 / P7335 SEG11 / P9 40-контактный TB573316A AS40D-A SM6306 TB573316A
2013 - Архитектура ядра 32-разрядного микроконтроллера V850E2M

Аннотация: Архитектура v850E2M Руководство пользователя uPD70F35
Текст: Нет текста в файле


Оригинал
PDF V850E2 / MN4 V850E2 / Mx4 PD70F3510 PD70F3512 PD70F3514 PD70F3515 R01UH0011EJ0300, R01UH0011EJ0300 Архитектура ядра 32-разрядного микроконтроллера V850E2M Архитектура v850E2M Руководство пользователя uPD70F35
2001 - MSP 34100

Аннотация: MSP 34100 C5 LC1 DB25 B7 инвертор ABB ACS 150 Схема электрических соединений cpu 315-2 dp siemens pcb разъем 4-контактная кнопка dp 20 Код неисправности инверторного двигателя ABB BT 342 проект MSP 34106 motorola bts hm1
Текст: Нет текста в файле


Оригинал
PDF MSC8103 16-битный MSC8103RM / D Индекс-36 SC140 / CPM Индекс-37 Индекс-38 MSP 34100 MSP 34100 C5 LC1 DB25 B7 инвертор ABB ACS 150 Схема подключения процессора 315-2 dp siemens разъем для печатной платы 4-контактный кнопочный dp 20 Код неисправности инверторного двигателя ABB Проект БТ 342 MSP 34106 моторола bts hm1
2011 - Датчик давления Spx 3058

Аннотация: Архитектура ядра 32-разрядного микроконтроллера V850E2M
Текст: Нет текста в файле


Оригинал
PDF V850E2 / Sx4-H V850E2 / Sx4-H R01UH0107EJ0002, R01UH0107EJ0002 Датчик давления Spx 3058 Архитектура ядра 32-разрядного микроконтроллера V850E2M
2011 - ПД70Ф35

Аннотация: R01US0001EJ TAPA2 TT 2188 v850e2m 555 защитное кольцо таймера SUS 303 EZ CG v850E2M архитектура Руководство пользователя NAS11 B32R
Текст: Нет текста в файле


Оригинал
PDF V850E2 / MN4 V850E2 / Mx4 PD70F3510 PD70F3512 PD70F3514 PD70F3515 R01UH0011EJ0100, R01UH0011EJ0100 PD70F35 R01US0001EJ ТАПА2 TT 2188 v850e2m 555 защитное кольцо таймера SUS 303 EZ CG Архитектура v850E2M Руководство пользователя NAS11 B32R
c1237

Аннотация: абстрактный текст недоступен
Текст: Å «omOJim5 « B8 - â– 7C] 237 DDà – ​​1017 TS3] 2C ST7294 1.2 КОНТАКТА ОПИСАНИЕ VDD Power


Сканирование OCR
PDF ST7294 16-БИТНЫЙ c1237
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Сканирование OCR
PDF 78K / II

Скачать файл ICE2QS02G.rar из ветки Philips 32PFL5007K / 12

Philips 32PFL5007K / 12 - szukam schematu zasilacz DPS-98 EP

PHILIPS LED, модель: 32PFL5507T / 60 Шасси: Q552.4E LA Панель: LTA320HW02 (код: 395) Т-КОН: PH_120PSQBC4LV1.0 LPF12B0 Драйвер светодиода (подсветка): встроен в БП - Драйвер светодиода: DDA015 - Светодиод MOSFET: D4NK60Z Блок питания (БП): DPS-98EP A (2722171 ) - Мощность ШИМ: DDA010 (в режиме ожидания) / IC901 (DDA010) * DDA010 - 1-контактный ZC (пересечение нуля) = ICE2QRxx65 / 80x - ST9S101, ICE2QS02G (ШИМ) http://obrazki.elektroda.pl/8347421300_1500313805_thumb.jpg Reszta ukadw opisywana na forum, opcja Szukaj

Скачать файл - ссылка на пост

ICE2QS02G.rar> ICE2QS02G.pdf

Техническое описание Версия 2.0, 13 июня 2008 г.

ICE2QS02G
Квазирезонансный ШИМ
Контроллер

Управление питанием и усиление; Поставка

N e v e r

s t o p

t h i n k i n g.

13 июня 2008 г.
История изменений:

Лист данных

Предыдущая версия:
Страница

Темы (основные изменения с момента последней редакции)

По вопросам технологии, доставки и цен обращайтесь в офис Infineon Technologies в Германии или
компании и представители Infineon Technologies по всему миру: см. нашу веб-страницу по адресу http: //
www.infineon.com
CoolMOS (TM), CoolSET (TM) являются товарными знаками Infineon Technologies AG.

Издание 13 июня 2008 г.
Издано
Infineon Technologies AG
81726 Mnchen, Германия
(C) Infineon Technologies AG 2006.
Все права защищены.
Внимание!
Приведенная здесь информация предназначена для описания определенных компонентов и не должна рассматриваться как гарантированные характеристики.
Условия поставки и права на технические изменения защищены.
Настоящим мы отказываемся от каких-либо гарантий, включая, помимо прочего, гарантии ненарушения прав, в отношении схем
, описаний и диаграмм, приведенных в данном документе.
Infineon Technologies является утвержденным производителем CECC.
Информация
Для получения дополнительной информации о технологии, условиях поставки и ценах обращайтесь в ближайший офис Infineon Technologies в Германии или к нашим представителям Infineon Technologies по всему миру (см. Список адресов).
Предупреждения
По техническим требованиям компоненты могут содержать опасные вещества. Для получения информации о типах в вопросе
обращайтесь в ближайший офис Infineon Technologies.Компоненты
Infineon Technologies могут использоваться в устройствах или системах жизнеобеспечения только с явно выраженного письменного разрешения
Infineon Technologies, если можно обоснованно ожидать, что отказ таких компонентов приведет к отказу
этого устройства или системы жизнеобеспечения, или чтобы повлиять на безопасность или эффективность этого устройства или системы. Устройства или системы жизнеобеспечения
предназначены для имплантации в человеческое тело или для поддержки и / или поддержания и поддержания и / или защиты человеческой жизни.Если они потерпят неудачу, разумно предположить, что здоровье пользователя или других лиц
может оказаться под угрозой.

ICE2QS02G
Квазирезонансный ШИМ-контроллер
Основные характеристики продукта
o
o
o
o
o
o

ICE2QS02G

Квазирезонансный режим для более высокого КПД и лучшего среднего КПД
для повышения эффективности цифрового излучения приложения со вспомогательным преобразователем
Различные функции защиты с режимом фиксации и автоматическим перезапуском
Регулируемое время гашения для защиты от перегрузки и регулируемое время перезапуска

Бессвинцовая гальваника; Соответствует RoHS

PG-DSO-8

Характеристики

Описание

o
o
o
o

ICE2QS02G - квазирезонансный контроллер
PWM второго поколения, оптимизированный для автономного питания приложений, таких как ЖК-телевизоры. , аудио и принтеры, где
предоставляется вспомогательный источник питания для ИС.Цифровое понижение частоты
с уменьшением нагрузки позволяет
квазирезонансной работе до очень низкой нагрузки. В результате
эффективность системы значительно повышается по сравнению с
и автономным квазирезонансным преобразователем, реализованным
только с ограничением максимальной частоты переключения.
Кроме того, в ИС были реализованы
многочисленные функции защиты для защиты системы и
для настройки ИС для выбранного приложения. Все эти
делают ICE2QS02G выдающимся продуктом для настоящего квазирезонансного обратноходового преобразователя
на рынке.

o
o
o
o
o
o
o
o
o

Квазирезонансный режим
Цифровое снижение частоты в зависимости от нагрузки
Встроенный цифровой плавный пуск
Циклическое ограничение пикового тока со встроенным -в
Время гашения переднего фронта
Защита от пониженного напряжения VCC
Защита от пониженного напряжения сети с регулируемым гистерезисом

Коррекция точки возврата с цифровым считыванием
и цепями управления
Защита от перегрузки с регулируемым временем гашения
Регулируемое время перезапуска после защиты от перегрузки
Регулируемое выходное перенапряжение защита с защелкой
режим
защита от короткого замыкания с защелкой
Максимальное ограничение времени
Максимальное ограничение периода переключения

Типичное приложение
Сеть
Входное напряжение

Шина C

Wp

Демпфер

R VINS1
R Z

Ws

R ZC1

R VINS2

Lf

DO

VO

Cf

CO

C ZC

Wa

Вспомогательное питание

R BL
BL

VINS

VCC

9000

ZC

9000

ZC R b1
Управление питанием Vcc
Обнаружение перехода через ноль

GND

FB

Тип
ICE2QS02G

Версия 2.0

GATE

Global Protection Block
Digital Process Block

C FB

C DS

Gate
Driver

Current Mode Control

control unit

R b2
Optocoupler

Current

CS

R CS

TL431

R ovs1

R c1

C c1

C c2
R ovs2

Пакет
PG-DSO-8-8

3

as

-Резонансный ШИМ-контроллер
ICE2QS02G
Содержание
Страница
1 Конфигурация контактов и функциональность
.. . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1.1
Конфигурация контактов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1,2
Упаковка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1,3
Функции контактов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2

Типичная блок-схема. . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3
3,1
3,2
3,3
3.3.1
3.3.1.1
3.3.1.2
3.3.1.3
3.3.1.4
3.3.2
3.4
3.4.1
3.5

Функциональное описание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Общие. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Фаза запуска. . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
ШИМ-управление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Цифровое уменьшение частоты. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Реверсивный счетчик. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Переход через ноль (счетчик ZC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .8
Время подавления звонка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Включить определение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Определение выключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Ограничение по току. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Коррекция точки перегиба. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . .9
Функции защиты. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4
4.1
4.2
4.3
4.3.1
4.3.2
4.3.3
4.3.4
4.3.5
4.3.6
4.3.7
4.3.8
4.3.9

Электрические Характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Абсолютные максимальные рейтинги. . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . .11
Рабочий диапазон. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Секция снабжения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Внутреннее опорное напряжение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Секция ШИМ.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Ограничение по току. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Плавный пуск. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Коррекция точки перегиба. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Цифровое пересечение нуля. . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . .14 ​​
Защита. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​
Драйвер затвора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

5

Габаритные размеры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Версия 2.0

4

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Конфигурация и функциональность контактов

1

Конфигурация и функциональность контактов

1.1

Конфигурация контактов

трансформатор обнаруживается, когда напряжение ZC падает на
ниже VZCCT (100 мВ). Во-вторых, после того, как полевой МОП-транзистор
выключен, ошибка перенапряжения на выходе будет считаться
, если VZC выше, чем VZCOVP (4,5 В). Наконец, во время включения полевого МОП-транзистора
через этот вывод течет ток, зависящий от основного входного напряжения
. Информация об этом токе
затем используется для настройки максимального предела тока
. Более подробная информация об этой функции представлена ​​в разделе 3
.4.

Вывод

Символ

Функция

1

BL

Время гашения

2

ZC

Пересечение нуля

3

FB

FB

Ток обратной связи

Измерение

5

VINS

Измерение входного напряжения

6

GATE

Выход драйвера затвора

7

VCC

Напряжение питания контроллера

8

GND

Земля контроллера

.2

Пакет

BL

1

8

2

7

VCC

FB

3

6

GATE

CS

4

4
Этот вывод подключен к шунтирующему резистору для измерения первичного тока
, снаружи, и к генератору сигналов ШИМ
для определения отключения (вместе с
с напряжением обратной связи), внутренне. Кроме того, защита от короткого замыкания реализуется путем контроля напряжения Vcs
во время включения главного выключателя питания.

GND

ZC

VINS

Рисунок 1

1.3

FB (обратная связь)
Обычно к этому контакту
подключается внешний конденсатор для сглаживания напряжения обратной связи. Внутри этот вывод
соединен с генератором сигнала ШИМ для определения выключения
(вместе с сигналом измерения тока
) и с цифровой обработкой сигнала для понижения частоты
с уменьшением нагрузки во время нормальной работы
. Кроме того, защита
от разомкнутого контура / перегрузки реализуется путем контроля напряжения на этом выводе
.

VINS (определение входного напряжения)
Напряжение на этом выводе используется для защиты от пониженного напряжения сети
. Защита срабатывает, когда VVINS
падает ниже 1,25 В. Для стабильной работы обеспечивается гистерезис
с помощью внутреннего источника тока
(см. Раздел 3.5). Когда VVINS превышает точку гистерезиса
, система возобновляет свою работу с
плавным пуском.

Конфигурация выводов PG-DSO-8-8 (вид сверху)

Gate (Выход управления затвором)
Вывод GATE является выходом внутреннего каскада драйвера
, время нарастания которого составляет 100 нс, а время спада - 25 нс.
при управлении 2.Емкостная нагрузка 2 нФ.

Функции вывода

BL (Регулируемое время гашения)
При параллельном подключении конденсатора и резистора
между этим контактом и землей можно полностью отрегулировать время гашения для
, а также время перезапуска. Этот
позволяет системе противостоять внезапному скачку напряжения в течение короткого периода времени
без срабатывания защиты от перегрузки
. После срабатывания защиты IC
перезапустится с использованием внутренней схемы плавного пуска по истечении периода времени
, установленного внешним сопротивлением и конденсатором.

VCC (источник питания)
Вывод VCC является положительным источником питания IC и должен быть подключен
к внешнему вспомогательному источнику питания.
GND (Земля)
Это общая земля контроллера.

ZC (пересечение нуля)
На выводе ZC реализованы три функции. Во-первых,
во время отключения полевого МОП-транзистора, полное размагничивание

Версия 2.0

5

13 июня 2008 г.

Рисунок 2

Версия 2.0

Vdd

IBL

IVINSHys

C1

C4

FB

VREF RFB

11V

2pF

& amp;
G5

VREF

Внутренний
Смещение

Уровень
Регулировка

C7

C6

C5

Часы

Управление плавным пуском

12В 9000Oh

Блокировка напряжения

B3
G3

1
G2

VBLH

C3

S
G1
RQ

VBLL

S
G4
RQ

VVINSTH

9000 9000 P000

9000 PWM

9000 9000, опорное2 Напряжение 1
G7

1
G6

TPerMax

& amp;
G10

Счетчик
control

GPWM

PWM OP

C12

S
G8
RQ

1
G9
Q

tCSSW

9LEB20003

9LEB, Время опереж.

C11

& amp;
G12

VZCCT

D2

VCSSW

Затвор
привод

VZCRS

VZCOVP

C8

48 мс
тактовая частота

S

Подавление колец

tZCOVP

Счетчик ZC

Компаратор

Повышающий / понижающий счетчик

10 кОм

Izc Vdd

D1

ZC 9000 CS3 9000

GND

000 9000 9000 9000 9000 GND 9000

VINS

VCC

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Типовая блок-схема

Типовая блок-схема

Типичная блок-схема

13 июня 2008 г.

Quasi-Resonant

0003

Описание 9QGE2176
Quasi-Resonant PWM Controller 9QE-Resonant 9QE Функциональное описание

включение и выключение ff моменты времени
каждый определяется цифровой схемой и аналоговой схемой
соответственно.В качестве входной информации для определения включения
необходимы входной сигнал перехода через ноль и значение
счетчика вверх / вниз, в то время как сигнал обратной связи
VFB и сигнал измерения тока VCS
необходимы для выключения. определение. Подробности
о полной работе ШИМ-контроллера при нормальной работе
проиллюстрированы в следующих параграфах.

Все значения, которые используются в функциональном описании
, являются типичными. Для расчета наихудших случаев необходимо учитывать минимальные / максимальные значения
, которые можно найти в разделе 4 «Электрические характеристики
».

3.1

General

ICE2QS02G - квазирезонансная ИС контроллера
второго поколения, разработанная Infineon Technologies. Его приложение
в основном ориентировано на системы питания с внешним управлением резервным питанием
, например, в приложениях для ЖК-телевизоров или принтеров
. Следовательно, требуемое напряжение IC VCC
для IC здесь берется из вспомогательного источника питания
.
Цифровая система понижения частоты, реализованная в
этой ИС, позволяет использовать высокоэффективный преобразователь мощности
во всем диапазоне нагрузок.Эта ИС
обладает также многочисленными настраиваемыми функциями защиты, чтобы
защитить систему и настроить ИС для целевых приложений
.

3.2

3.3.1
Цифровое уменьшение частоты
Как упоминалось выше, схема
цифровой обработки сигналов состоит из повышающего / понижающего счетчика, счетчика ZC
и компаратора. Эти три части являются ключевыми для реализации цифрового понижения частоты
с уменьшением нагрузки
. Кроме того, контроллер
времени подавления вызывного сигнала реализован, чтобы избежать ошибочного срабатывания из-за колебаний высокой частоты
, когда выходное напряжение очень низкое
при таких условиях, как плавный пуск или короткое замыкание на выходе
.Функциональность этих частей описана в
следующим образом.
3.3.1.1
Повышающий / понижающий счетчик
Повышающий / понижающий счетчик сохраняет номер перехода через нуль
, который следует игнорировать, прежде чем главный выключатель питания
будет включен после размагничивания трансформатора.
Это значение фиксировано в соответствии с напряжением обратной связи
VFB, которое содержит информацию о выходной мощности
. Действительно, в типичном режиме управления пиковым током
высокая выходная мощность приводит к высокому напряжению обратной связи,
, а низкая выходная мощность приводит к низкому регулирующему напряжению
.Следовательно, согласно VFB, значение счетчика up /
down изменяется для изменения времени выключения мощного полевого МОП-транзистора
в соответствии с выходной мощностью. В следующем,
, объясняется изменение значения счетчика вверх / вниз в соответствии с
напряжением обратной связи.
Напряжение обратной связи VFB внутренне сравнивается с
тремя пороговыми напряжениями VFBZL, VFBZR1 и VFBZH, при
каждый тактовый период 48 мс. Реверсивный счетчик
ведет отсчет вверх, остается неизменным или отсчитывает
в обратном порядке, как показано в таблице 1.

Фаза запуска

В момент времени t ИС начинает работать с плавным пуском. Благодаря этому плавному пуску коммутационные напряжения для переключателя
, диода и трансформатора сводятся к минимуму. Мягкий пуск, реализованный в ICE2QS02G, представляет собой цифровую функцию с временной привязкой. Предустановленное время плавного пуска составляет 16 мсек с
4 шагами. Внутреннее задание для напряжения обратной связи
начинается с 1,8 В и с приращением 0,55 В для каждого
следующего шага. Во время плавного пуска функция защиты от перегрузки
отключена.
Vsst (V)
4,00
3,45
2,9

Таблица 1

2,35
1,8

Работа счетчика вверх / вниз

vFB
Всегда ниже, чем VFBZL

тонн

4

16

Отсчет вверх до
7

Время (мс)

Рисунок 3

Зависимость управляющего напряжения плавного пуска от времени

3,3

Управление ШИМ

Один раз выше, чем VFBZL, но
всегда ниже, чем VFBZL

Остановить счет, значение
не меняется

Один раз выше, чем VFBZH, но
всегда ниже, чем VFBZR1

ШИМ-контроллер во время нормальной работы состоит
из схемы цифровой обработки сигналов, включая повышающий /
обратный счетчик, счетчик перехода через ноль ( ZC counter)
и компаратор, а также аналоговую схему, включающую блок измерения тока
и компаратор.

, версия 2.0

, счетчик вверх / вниз Контроллер
ICE2QS02G
Функциональное описание
В ICE2QS02G количество переходов через ноль ограничено
до 7. Следовательно, значение счетчика изменяется от 1
до 7, и любая попытка за пределами этого диапазона игнорируется.
Когда VFB превышает напряжение VFBZR1, счетчик
вверх / вниз инициализируется на 1, чтобы позволить системе
быстро реагировать на внезапное увеличение нагрузки.Значение счетчика
вверх / вниз также инициализируется до 1 при запуске, чтобы
обеспечивали эффективный запуск с максимальной нагрузкой. На рис. 4
показано несколько примеров того, как счетчик
изменяется в соответствии с напряжением обратной связи с течением времени.
Использование двух разных пороговых значений VRL и VRH до
отсчета в сторону увеличения или уменьшения предназначено для предотвращения колебания частоты
, когда напряжение обратной связи близко к пороговой точке
. Однако для стабильной работы на эти два порога
не должно влиять ограничение тока
(см. Раздел 3.4.1), который ограничивает напряжение
VCS. Следовательно, чтобы предотвратить такую ​​ситуацию, пороговые напряжения
, VFBZL и VFBZH, изменяются внутри
в зависимости от уровней линейного напряжения.
clock

на 0 каждый раз после того, как выход GATE изменяется на
high.
Напряжение vZC также используется для защиты от перенапряжения на выходе
. Когда напряжение на этом выводе выше
порогового значения VZCOVP (4,5 В) во время отключения основного переключателя
, ИС блокируется после фиксированного времени гашения
(tZCOVP).
Чтобы обеспечить включение при минимальном значении напряжения стока, напряжение от вспомогательной обмотки
подается в сеть с выдержкой времени (RC-сеть состоит из
Rzc1, Rzc2 и Czc, как показано в типовой схеме приложения)
перед ним подается на детектор перехода через ноль
через вывод ZC. Требуемая временная задержка основного колебательного сигнала
? T должна составлять примерно одну четвертую
периода колебаний (посредством индуктивности первичной обмотки
трансформатора и конденсатора сток-исток) минус
задержка распространения от обнаруженного перехода через нуль до
включения. главного выключателя tdelay, теоретически:
T osc
? t = ------------ - t delay
4

T = 48ms

[1]

Эта временная задержка должна быть согласована путем изменения постоянной времени
RC-сети, которая рассчитывается как:
t

VFB

R zc1? R zc2
? td = C zc? ------------------------------- R zc1 + R zc2

VFBZR1

[2]

VFBZH
VFBZL

n

n + 1

n + 2

n + 2

n + 2

n + 2

n + 1

n

n-1

Вверх / вниз
счетчик

3 .3.1.3
Время подавления звонка
После включения MOSFET на VDS будет некоторое колебание
, которое также появится на напряжении
на выводе ZC. Чтобы избежать неправильного включения полевого МОП-транзистора
из-за таких колебаний, реализован таймер подавления звонка
. Время
в зависимости от напряжения vZC. Когда напряжение vZC на
ниже порогового значения VZCRS, применяется более длительное заданное время
, тогда как более короткое время устанавливается, когда напряжение vZC
выше порогового значения.

т

Случай 1

4

5

6

6

6

6

5

4

3 1

Случай 2

2

2

4

4

4

3

2

1 1

Случай 3

7

7

7

7

7

7

50002

6

6

Рисунок 4

1

Работа счетчика вверх / вниз

3.3.1.2
Переход через ноль (счетчик ZC)
В системе напряжение от вспомогательной обмотки
прикладывается к выводу перехода через нуль через RC-цепь
, которая обеспечивает временную задержку напряжения от вспомогательной обмотки
. Внутри этот вывод подключен к цепи ограничения
, детектору перехода через ноль, детектору перенапряжения на выходе
и контроллеру времени подавления вызывного сигнала
.
Во включенном состоянии переключателя питания на вывод ZC подается отрицательное напряжение
.Через внутреннюю зажимную сеть
напряжение на выводе ограничивается примерно до 0,2 В.
Счетчик ZC имеет минимальное значение 0 и максимальное значение
7. После выключения полевого МОП-транзистора каждые
раз, когда линейное падение напряжения на выводе ZC пересекает
порог VZCCT (100 мВ), обнаруживается пересечение нуля. и счетчик ZC увеличится на 1. Он сброшен

Версия 2.0

3.3.1.4
Определение включения
После того, как привод затвора переходит в низкий уровень, его нельзя изменить
на высокий в течение времени подавления звонка.
По истечении времени подавления звонка, привод затвора может быть включен
, когда значение счетчика ZC больше или равно
значению счетчика вверх / вниз.
Однако также возможно, что колебания между первичной катушкой индуктивности
и конденсатором сток-исток очень быстро затухают, и IC не может обнаружить достаточное количество переходов через нуль
, и значение счетчика ZC будет недостаточно высоким для включения
привода затвора. В этом случае реализуется максимальный период переключения 90–176 (TPerMax). По истечении указанного периода
с момента последнего включения шлюза привод
затвора будет включен снова независимо от значений счетчика
и VZC.Эта функция может эффективно предотвратить

8

13 июня 2008

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Функциональное описание

3.3.2 Определение выключения

В системе преобразователя первичный ток
измеряется внешним шунтирующий резистор, который подключается
между клеммой нижнего плеча главного выключателя
питания и общей массой. Измеренное напряжение на
шунтирующем резисторе vCS подается на блок измерения внутреннего тока
, и его выходное напряжение V1 составляет
по сравнению с регулируемым напряжением VFB.Когда напряжение
V1 превышает напряжение VFB, выходной триггер
сбрасывается. В результате главный выключатель питания
выключается. Связь между V1 и vCS
описывается следующим образом:

Ограничение по току

Существует циклическое ограничение тока, реализованное
компаратором ограничения тока, чтобы обеспечить обнаружение перегрузки по току
. Ток истока полевого МОП-транзистора
измеряется через чувствительный резистор RCS. С помощью RCS ток источника
преобразуется в напряжение считывания VCS
, которое подается на вывод CS.Если напряжение VCS превышает
внутренний предел напряжения, отрегулированный в соответствии с напряжением сети
, компаратор немедленно отключает
привод затвора.
Чтобы предотвратить искажение
в процессе ограничения тока, вызванное выбросами на переднем фронте, время гашения переднего края
(tLEB) интегрировано в текущий тракт считывания
.
Дополнительный компаратор реализован для обнаружения
опасных уровней тока (VCSSW), которые могут возникнуть, если
закорочены одна или несколько обмоток трансформатора или если закорочен вторичный диод
.Чтобы избежать случайного срабатывания фиксации
, время гашения пиков tCSSW интегрировано в выходной тракт
компаратора.
3.4.1 Коррекция точки возврата

Когда напряжение главной шины увеличивается, время включения
становится короче, и, следовательно, рабочая частота
также увеличивается. В результате для постоянного ограничения первичного тока
увеличивается максимально возможная выходная мощность
, для поддержки которой преобразователь
может быть не спроектирован.
Чтобы избежать такой ситуации, схема коррекции внутренней точки возврата
изменяет предел напряжения VCS согласно
в соответствии с напряжением на шине.Это означает, что VCS будет уменьшаться на
при увеличении напряжения на шине. Для сохранения

Версия 2.0

0,9

0,8

0,7

0,6
80100120140160180200220240260280300320340380400
Vin (В)

[3]

дюйма Кроме того, в ИС реализовано ограничение на максимальное время tOnMax,
. Как только привод
затвора находится в высоком состоянии дольше максимального времени
, он будет выключен, чтобы предотвратить слишком низкую частоту переключения
из-за длительного времени включения.

3,4

1

9

Рисунок 5

Изменение предельного напряжения VCS в соответствии с
в зависимости от тока IZC

Согласно типовой прикладной схеме, когда
MOSFET включен, отрицательное напряжение пропорционально
шине напряжение будет подключено к вспомогательной обмотке.
Внутри ICE2QS02G внутренняя схема ограничивает напряжение
на выводе ZC почти до 0 В. В результате ток
, вытекающий из вывода ZC, можно рассчитать как
V BUS N a
I ZC = ----------------------- R ZC1 NP

[4]

Когда этот ток выше, чем IZC_1, величина тока
, превышающая этот порог, используется для генерации смещения
для уменьшения максимального предела VCS.Поскольку идеальная кривая
, показанная на рисунке 5, является нелинейной, в ICE2QS02G реализован цифровой блок
, чтобы лучше контролировать максимальную выходную мощность
. Дополнительным преимуществом
для использования цифровой схемы является меньший допуск при производстве
по сравнению с аналоговыми решениями. Типичный максимальный предел
для VCS по отношению к току ZC составляет
, как показано на рисунке 6.
1

0,9
Vcs-max (В)

В 1 = 3,3? V C S + 0,7

постоянная максимальная входная мощность преобразователя, требуемая максимальная VCS
в зависимости от различных напряжений входной шины
может быть рассчитана, что показано на рисунке 5.

Vcs-max (V)

частота переключения ниже 20 кГц,
в противном случае, что в большинстве случаев вызовет слышимый шум.

0,8

0,7

0,6
300

500

700

900

1100

1300

1500

1700

1900

2100

(

2100

)

VCS-max в сравнении с IZC

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Функциональное описание
3.5

Функции защиты

Время гашения для защиты от перегрузки может быть рассчитано
по формуле [5].

ICE2QS02G обеспечивает различные функции защиты. В следующей таблице
приведены эти функции защиты.
Таблица 2

V BLH
T OLP = - R BL C BL ln? 1 - -----------------?
?
I BL R BL?

Функции защиты

Пониженное напряжение VCC

Автоматический перезапуск

Пониженное напряжение сети
Защита

Блокировка затвора
восстановление с плавным запуском

Повышенное напряжение на выходе

Отключение фиксации

Защита от короткого замыкания

Защита от перегрузки Время перезапуска
рассчитано с использованием уравнения [6].

Без фиксации

Перегрузка / разомкнутый контур
Защита

[5]

Без фиксации

В BLL
T RESTART = - R BL C BL ln? -------------?
? V BLH?

[6]

Во время выключения, напряжение на выводе нулевого перехода, ZC, контролируется для обнаружения выходного перенапряжения
. Если это напряжение выше, чем предустановленное
пороговое значение VZCOVP, ИС переходит в режим отключения фиксации.
Если напряжение на контакте измерения тока выше
, предварительно установленный порог VCSSW равен 1.68 В во время включения
выключателя питания, ИС заблокирована. Этот
представляет собой защиту от короткого замыкания.
Наконец, эта ИС имеет регулируемую систему обнаружения пониженного напряжения сети
. С учетом сопротивлений RVINS1 и
RVINS2, подключенных к выводу VINS, основное напряжение выключения
определяется уравнением [7].

Во время нормальной работы напряжение VCC
постоянно контролируется. В случае пониженного напряжения VCC
, IC сбрасывается, а главный выключатель питания
остается выключенным.
Защита от перегрузки и разомкнутого контура содержит регулируемое время гашения
и переменное время перезапуска.
Такое регулируемое время буферизации действительно полезно для приложений
, которые обычно работают с низкой выходной мощностью, но для
иногда требуется
короткая
длительность

высокая выходная мощность

мощность. Здесь, когда напряжение регулирования
VFB превышает пороговое напряжение VFBOLP, внутренний источник тока
IBL начинает заряжать внешний конденсатор
CBL.Этот источник тока отключает
только тогда, когда напряжение конденсатора VBL достигает VBLH или
, когда VFB уменьшается ниже VFBH. Когда VBL превышает
VBLH, срабатывает защита от перегрузки / разомкнутого контура, когда
выключает сигнал GATE и поднимает напряжение обратной связи
на высокий уровень. С этого момента CBL
медленно разряжается через внешнее сопротивление RBL. Когда
VBL падает ниже VBLL, IC перезапускает свою работу
, начиная с мягкого старта. Время зарядки и время разряда
конденсатора CBL фиксируют соответственно
время гашения разомкнутого контура / защиты от перегрузки и время перезапуска
ИС.Один из примеров того, как работает эта защита
, показан на рисунке 7.

R VINS1 + R VINS2
V BUSOFF = V VINSTH? --------------------------------------- R VINS2

[7]

Для системы стабильности, гистерезис реализован в основной защите от понижения напряжения
с использованием внутреннего источника тока
IVINS, так что основное напряжение включения задается
по уравнению [8].
В BUSON = V BUSOFF + I VINSHys? R VINS1

[8]

Каждый раз, когда IC восстанавливается после защиты от пониженного напряжения сети
, IC запускается с плавного пуска.

VGATE

t

VBL
3.9V

0.5V

t

VFB
4.5V

tOLP

Рис. tss

t

Защита от перегрузки и таймеры

10

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Электрические характеристики

4

Электрические характеристики

на землю (контакт 8).Уровни напряжения действительны, если не нарушены другие номиналы
.

4.1
Примечание:

Абсолютные максимальные рейтинги
Абсолютные максимальные рейтинги определяются как рейтинги, превышение которых может привести к разрушению
интегральной схемы. По той же причине перед сборкой прикладной схемы убедитесь, что любой конденсатор, который будет подключен к выводу 7
(VCC), разряжен.

Параметр

Символ

Предельные значения
мин.

Шт.

Примечания

макс.

Напряжение питания VCC

VVCC

-0,3

27

В

Напряжение VINS

VVINS

-0,3

5,0

V

BL

BL Напряжение

В

Напряжение FB

VFB

-0,3

5,0

В

Напряжение ZC

VZC

-0,3

5.0

В

Напряжение CS

VCS ​​

-0,3

5,0

В

Напряжение шлюза

VGATE

-0,3

10,0

В

Температура соединения

000

125

C

Температура хранения

TS

-55

150

C

Термическое сопротивление
Соединение-Окружающая среда

RthJA (DSO)

-

185

PG

185

-DSO-8

Возможность электростатического разряда

VESD

-

2

кВ

Модель человеческого тела1)

1)

Согласно EIA / JESD22-A114-B (разрядка через конденсатор емкостью 100 пФ.Резистор серии 5 кОм)

4,2
Примечание:

Рабочий диапазон
В рабочем диапазоне ИС работает, как описано в функциональном описании.

Параметр

Символ

Предельные значения
мин.

Шт.

Примечания

макс.

Напряжение питания VCC

VVCC

VVCCUVP 25

В

Температура перехода

TjCon

-25

C

Версия 2.0

11

125

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Электрические характеристики
4.3
4.3.1
Примечание:

Характеристики
Раздел снабжения
Электрические характеристики гарантированы в пределах диапазона значений указанное напряжение питания
и диапазон температур перехода TJ от - 25 oC до 125oC. Типичные значения представляют собой медианные значения
, которые относятся к 25C. Если не указано иное, предполагается напряжение питания VCC = 18 В.

Параметр

Символ

Предельные значения
мин.

тип.

Установка

Условия проверки

макс.

Пусковой ток

IVCCstart

-

300

-

мкА

VVCC = 11 В

Ток питания в нормальном режиме

IVCCop

-

Низкий выходной сигнал
IFB = 0

Ток питания во время фиксации режима

IVCCLO

-

300

-

uA

IFB = 0

VCC Turn-On Threshold

.3

12,0

12,7

В

Порог выключения VCC

VVCCoff

-

11,0

-

В

VCC Turn-On / Off3000 9000 2000 9VCC Гистерезис включения / выключения 9VCC

1,4

В

4.3.2

Внутреннее опорное напряжение

Параметр

Символ

Предельные значения
мин.

Внутреннее опорное напряжение

Версия 2.0

VREF

тип.
5,00

5,10

Условия проверки

В

Измерено на выводе FB
IFB = 0

макс.

4,90

Устройство

12

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Электрические характеристики
4.3.3

Секция ШИМ

Параметр мин.

тип.

Установка

Условия проверки

макс.

Регулирующий подтягивающий резистор

RFB

13

20

30

Коэффициент усиления PWM-OP

GPWM

3,15

3,3

3,47

VPM смещение для

9 Вт

0,7

0,85

4.3.4

кОм
В

Ограничение тока

Параметр

Символ

Предельные значения
мин.

тип.

Установка

Условия проверки

макс.

Пиковое ограничение при нормальной работе

VCSTH

0,94

1,02

1,10

V

Заглушка передней кромки

tLEB

180

4502

180

4502

2802 9000

Мягкий пуск

Параметр

Символ

Предельные значения
мин.

Время плавного пуска
Шаг времени плавного пуска

tSS
1)

тип.
16

-

Условия испытаний

макс.

11,8

Агрегат

tSSS

4

мс
мс

Напряжение внутреннего регулирования на первой ступени
1)

VSS1

-

1,8

Шаг регулировки

-

В при плавном пуске 1)

VSSS

-

0,55

-

V

4.3.6

Коррекция точки возврата

Параметр

Символ

Предельные значения
мин.

тип.

Установка

Условия проверки

макс.

Начальная точка FBC

VCS_FBC_S

-

1,02

-

В

IZC = 0,5 мА

Минимальный порог CS

VCS_FBC_MIN

000

000

000

0003

000

000

000

-

1,8 мА

Версия 2.0

13

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Электрические характеристики
4.3.7

Цифровое пересечение нуля

Параметр

Символ

Предельные значения

Единица

мин.

тип.

макс.

Пороговое напряжение пересечения нуля VZCCT

50

100

170

мВ

Максимальный ток на выходе из нуля
пересечение контакта1)

IZCMAX

2,5

-

-

-

-

-

мА Вверх / Вниз
Счетчик до одного

VFBZR1

3.78

3,9

4

V

Порог нисходящего счета
в нижней строке

VFBZHL

3,10

3,2

3,32

V

V

V

Пороговое значение для восходящего счета

2,38

2,5

2,62

V

Пороговое значение для нисходящего счета
на высокой линии

VFBZHH

2,55

2,7

2,90

V

V

для восходящего счета

High Line .18

2,3

2,42

В

Ток ZC для переключателей IC
пороговое значение для верхней линии

IZCHL

-

1,3

-

мА

Ток ZC для переключателей низкого уровня

Пороговое значение

IZCLL

-

0,8

-

мА

Время счетчика1)

tCOUNT

Условие тестирования

1)

48

мс

Параметр проверяется конструкцией - не подлежит изготовлению / характеристика

4.3.8

Защита

Параметр

Символ

Предельные значения
мин.

тип.

Установка

Условия проверки

макс.

Перегрузка или разомкнутый контур
Порог обнаружения для защиты OLP
на выводе FB

VFBOLP

4,4

4,5

4,6

В

Ток зарядки на выводе BL

IBL

120002

IBL

12

мкА

Порог регулируемого времени гашения перегрузки

VBLH

3.80

3,9

4,01

В

Пороговое значение для регулируемого перезапуска
время

VBLL

0,4

0,5

0,6

В

Обнаружение перенапряжения на выходе 4,4

В 9Z000 порог

для вывода Z0003

4,5

4,6

В

Время гашения для выхода
Защита от перенапряжения1)

tZCOVP

-

100

-

us

1 Порог защиты

V

0003

000 W

0003

0003 Защита от короткого замыкания
63

1,68

1,78

В

Время отключения при коротком замыкании
защита

tCSSW

-

190

-

нс

14 июня Резонансный ШИМ-контроллер
ICE2QS02G
Электрические характеристики
Защита от минимального напряжения сети
порог

VVINSTH

-

1,25

-

В

Защита от минимального напряжения сети 9000H 9000 9INS2000 9INS2000 9000Hysteresis38

15

20

uA

Минимальное подавление вызывного сигнала
время

tZCRS1

1,87

2,8

3,5

us

VZC & amp; gt; VZCT2

Максимальное подавление звонка
время

tZCRS2

18

25

32

us

VZC & amp; lt; VZCT2

Порог подавления звонка

VZCRS

-

0,7

-

V

Максимальное время включения

tOnMax

25

30.0

35,1

us

Максимальный период переключения

tPerMax

42

50,0

57

us

1)

VFB & amp; gt; 4,3 В, VCS = 0

Параметр не подвергается производственным испытаниям - подтверждено разработкой / характеристиками

4.3.9

Драйвер затвора

Параметр

Символ

Предельные значения
мин.

тип.

Установка

Условия проверки

макс.

Выходное напряжение при низком логическом уровне

VGATElow

-

-

1.0

В

IOUT = 20 мА;
VVCC = 18 В

Выходное напряжение при высоком логическом уровне

VGATEhigh

9,0

10,0

-

В

IOUT = -20 мА;
VVCC = 18 В

Активное отключение выходного напряжения VGATEasd

-

-

1,0

В
В

VVCC = 7 В
IOUT = 20 мА

70 Время нарастания

-

-

-

нс

COUT = 2.2нФ; VGATE 2V
... 8V

Время спада

tfall

-

30

-

нс

COUT = 2.2 нФ; VGATE 8V
... 2V

Версия 2.0

15

13 июня 2008 г.

Квазирезонансный ШИМ-контроллер
ICE2QS02G
Габаритные размеры

5

Габаритные размеры

Малый пластиковый Схема)

Рисунок 8

PG-DSO-8-8

* Размеры в мм

Версия 2.0

16

13 июня 2008 г.

Total Quality Management
Qualitt hat fr uns eine umfassende
Bedeutung. Wir wollen allen Ihren
Ansprchen in der bestmglichen
Weise gerecht werden. Es geht uns also
nicht nur um die Produktqualitt -
unsere Anstrengungen gelten
gleichermaen der Lieferqualitt und
Logistik, dem Service und Support
sowie allen sonstigen Beratungs- und
Betreuungsleistungs.

Качество играет важную роль в
Semiconductor Group.
Для нас это означает
соответствовать каждому из ваших требований наилучшим образом. Так что мы не только
озабочены качеством продукции. Мы
направляем наши усилия в равной степени на качество поставок и логистики
, обслуживание и поддержку
, а также на все другие способы в
, которые мы консультируем и обслуживаем.

Dazu gehrt eine bestimmte
Geisteshaltung unserer Mitarbeiter.
Total Quality im Denken und Handeln
gegenber Kollegen, Lieferanten und
Ihnen, unserem Kunden.Unsere
Leitlinie ist jede Aufgabe mit ,, Null
Fehlern "zu lsen - in offener
Sichtweise auch ber den eigenen
Arbeitsplatz hinaus - und uns stndig
zu verbessern.

Частью этого отношения
является особое отношение нашего персонала. Всеобщее качество в мыслях и
делах по отношению к коллегам, поставщикам
и вам, нашему клиенту. Наше правило:
«делайте все без дефектов»,
открыто, что демонстрируется
за пределами вашего непосредственного рабочего места и
для постоянно улучшать.

Unternehmensweit orientieren wir uns
dabei auch an ,, top "(Time Optimized
Processes), um Ihnen durch grere
Schnelligkeit den entscheidenden
Wettbewerbsvorsprung zu verschaffen. .
Wir werden Sie berzeugen.

http://www.infineon.com

Опубликовано Infineon Technologies AG

В рамках всей корпорации мы также
мыслим с точки зрения оптимизированных по времени процессов
(вверху), более высокая скорость на нашем
часть, чтобы дать вам решающее конкурентное преимущество
.
Дайте нам возможность доказать лучшие характеристики
через лучшее качество
- вы убедитесь.

DDA003A-SG240 Таблицы данных | Интегральные схемы (ИС) Интегральные схемы (ИС) СОП-24 -Apogeeweb

Home & nbsp Интегральные схемы (ИС) DDA003A-SG240 Datasheets | Интегральные схемы (ИС) Интегральные схемы (ИС) СОП-24

DDA003A Таблицы данных | Интегральные схемы (ИС) ИС ШИМ-контроллера, схема управления подсветкой

DDA010 Таблицы данных | Интегральные схемы (ИС) Off-Line SMPS Квазирезонансный ШИМ-контроллер

  • Автор: & nbspapogeeweb, & nbsp & nbspDDA003A-SG240, DDA003A-SG240 Лист данных, DDA003A-SG240 PDF, DDA

Обзор продукта
Изображение:
Номер по каталогу производителя: DDA003A-SG240
Категория продукта: Интегральные схемы (ИС)
Наличие:
Производитель: DDA
Описание: Интегральные схемы (ИС) СОП-24
Лист данных: N / A
Упаковка: СОП-24
Минимум: 1
Время выполнения: 3 (168 часов)
Количество: Под заказ
Отправить запрос предложений: Запрос

CAD-модели

Атрибуты продукта
Производитель: DDA
Упаковка: Лента и катушка (TR) / отрезная лента (CT) / лоток / трубка
Статус RoHs: Бессвинцовый / соответствует требованиям RoHS
Упаковка / ящик: СОП-24

Описания

Для этой части еще нет соответствующей информации.

ОСОБЕННОСТИ

Детали DDA003A-SG240 производства DDA доступны для покупки на веб-сайте Apogeeweb Electronics. Здесь вы можете найти большое количество различных типов и номиналов электронных компонентов от ведущих мировых производителей. Компоненты DDA003A-SG240 компании Apogeeweb Electronics тщательно отобраны, проходят строгий контроль качества и успешно соответствуют всем необходимым стандартам.

Статус производства, отмеченный на Apogeeweb.com, предназначен только для справки. Если вы не нашли то, что искали, вы можете получить дополнительную информацию о ценности по электронной почте, такую ​​как инвентарный объем DDA003A-SG240, льготная цена и производитель. Мы всегда рады услышать от вас, поэтому не стесняйтесь обращаться к нам.

DDA001BG со штыревыми деталями производства ST. DDA001BG доступен в пакете SOP и является частью микросхемы IC.

DDA002B с руководством пользователя производства ON. DDA002B доступен в пакете SOP-19 и является частью микросхем IC.

DDA002C с принципиальной схемой производства ON. DDA002C доступен в пакете SOP19 и является частью микросхем IC.

DDA003A с моделями EDA / CAD, изготовленными DDA. DDA003A доступен в пакете SOP и является частью микросхем IC.

Экологическая и экспортная классификации
Для этой детали пока нет соответствующей информации.

Вас также может заинтересовать

РЕМОНТ / ОБСЛУЖИВАНИЕ ТЕЛЕВИЗОРА TOSHIBA 40LV933RB

Техническое описание и состав телевизора TOSHIBA 40LV933RB, тип панели и применяемые модули.Состав модулей.
Toshiba
Модель: 40LV933RB
Шасси / Версия: 32AV933
Панель: LTA400HM01 // LTA400HM22 // V400HJ2-L01
Т-КОН: GA_60HZ_FHD_V0.3
Инвертор (подсветка): SSI400_12A01 Rev0.3 // SSL400_0E1B
Инвертор PWM: SSL110SN
Инвертор MOSFET: MDD4N20Y
Трансинвертор: HS-482 U0 1268 C K
Блок питания (БП): DPS-245FP // DPS-140SP-1
Мощность ШИМ: DDA010 (режим ожидания), 1608B (PFC), S101 (6), DDA014 (18)
Мощность MOSFET: K10A60DR, K6A60DR
Основная плата: 32AV933 REV1.02 75029559
IC MainBoard: ЦП: MSD3704PX-LF-VW; Вспышка SPI: 25Q64
Тюнер: TDTK-G641D (U)
Контроль: CT-
Технические характеристики 40LV933
TOSHIBA 40LV933RB
Общие рекомендации по ремонту телевизора LCD
Телевизор TOSHIBA 40LV933RB, как и любой другой, желательно начинать ремонт с изучения внутренних и внешних видимых физических визуальных изменений. Видимое повреждение элементов иногда может указывать на дальнейшие указания по поиску дефекта до начала необходимых измерений.Электролитические конденсаторы фильтров с вздутым корпусом, а также кольцевые трещины, образовавшиеся в припаянных выводах ТЭНов, или слой угля на сгоревших резисторах, иногда говорят мастеру по ремонту причины неисправности и возможные последствия.
В случае, когда 40LV933RB не включается, не реагирует на пульт и кнопки передней панели, не мигает лампочками и не подает признаков работоспособности, скорее всего, в этом случае модуль питания DPS-245FP неисправен. неисправен.При ремонте блока питания диагностику желательно начинать с проверки сетевого предохранителя и в случае обрыва цепи искать причину в силовых полупроводниковых элементах импульсного обратноходового преобразователя основного БП. В первую очередь необходимо проверить диоды моста выпрямителя сетевого напряжения и выключателя питания преобразователя, который может быть установлен отдельно на радиаторе или интегрирован с ШИМ-контроллером.
При обнаружении поломки переключателя питания обратного преобразователя блока питания следует помнить, что он не выходит из строя без каких-либо причин, которые следует искать, проверяя другие элементы первичной цепи - электролитические конденсаторы, ШИМ-контроллер DDA010 (8), 1608B (8), S101 (6), DDA014 (18), которые можно проверить только заменой, а также другие полупроводниковые элементы (диоды, транзисторы, стабилитроны).
При использовании блока коррекции коэффициента мощности (PFC) в силовых модулях поиск и устранение неисправностей несколько усложняется и требует дополнительного опыта и знаний об их работе.
Если при включении TOSHIBA 40LV933RB изображение отсутствует или появляется на секунду и полностью пропадает, но звук есть, скорее всего, неисправны либо лампы подсветки, либо их преобразователь питания (инвертор). Необходимо проверить электролитические конденсаторы фильтра вторичных выпрямителей в общем блоке питания.
Работой силовых цепей инвертора и подсветки в штатном режиме управляет специальная защита, которая организована в целях пожарной безопасности, например, для отключения при коротких замыканиях или обрывах высоковольтных соединений или при разгерметизации ламп. . Эта защита затрудняет диагностику и ремонт инвертора.
Необходимо соблюдать все необходимые меры предосторожности при отключении защиты инвертора во время диагностики и не оставлять ее отключенной после завершения ремонта.
При попытке ремонта материнской платы следует сначала проверить исправность линейных стабилизаторов или преобразователей мощности микросхем и при необходимости обновить программное обеспечение (ПО).
В случаях, когда нет настройки на местные телеканалы, следует убедиться в наличии напряжения питания варикапа (30-33В) и других напряжений питания на выводах тюнера TDTK-G641D.
Типичный дефект материнской платы:
Телевизор не переходит в рабочий режим, на панели загорается красный индикатор, появляется СКАНИРОВАНИЕ НЕ ВЫКЛЮЧАТЬ и шкала развертки переворачивается.Он изменяется от 0 до 100% и сканирует от 0% для поиска нового. Через 100% все повторяется снова по кругу.
Замена софта с официального сайта через USB не помогает. Требуется замена и перепрошивка 25Q64.
Прилагаются варианты прошивки, взятые с сайта remont-aud-net.
Микросхему SPI FLASH Winbond необходимо заменить на новую.
Следует помнить! Попытки отремонтировать телевизор TOSHIBA 40LV933RB при отсутствии необходимой квалификации и опыта категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неработоспособности устройства!


СХЕМА / РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ------------------> Toshiba 19-40 / AV / LV / EL / HL / 933 32AV933

СХЕМА / РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ --- ---------------> ДПС-140СП.

ПРОШИВКА ДЛЯ SPI FLASH -----------> TOSHIBA 40LV933RB, Main: 32AV933

ПРОШИВКА ДЛЯ SPI FLASH -----------> TOSHIBA 40LV933RB, Main: 32AV933, Панель: V400HJ2-L01

Руководства по обслуживанию со схемами 53 страницы 2011 года на модели -----------> 19EL933RB, 19EL934RB, 23EL933RK, 23EL934RK, 26EL933B, 26EL933G, 26EL933RB, 26EL934G, 32EL933G, 32EL933G, 32EL933G 32EL933G, 32EL933N, 32EL933RB, 32EL934G, 32EL934RB, 32HL933B, 32HL933G, 32HL933N, 32HL933RK, 40HL933B, 40HL933G, 40HL933N, 40HL933RK, 32AV933G, 32AV933N, 32AV933RB, 32AV934G, 32AV934RB, 32LV933G, 32LV933N, 32LV933RB, 40LV933G, 40LV933N, 40LV933RB


Внешний вид MainBoard 32AV933 показан на рисунке ниже:
32AV933
32AV933 можно использовать в телевизорах:
TOSHIBA 19EL934RB 19EL933RB (панель LC185EXE-TEA1), TOSHIBA 23EL934RK 23EL933RK (панель LTM230HT10), TOSHIBA 26EL933RB (Панель LC260EXN-sda3 75023140), TOSHIBA 32AV933RB 32AV934RB (панель LC320WXN-SCC1), TOSHIBA 32EL933RB (Панель LC320EXN SE A1 75030579 LCD PANEL LC320EXN- SEA1), TOSHIBA 32EL934RB (панель LC320EXN SE A1), TOSHIBA 32HL933RK (панель LTA320HN03 T03), TOSHIBA 32LV933RB (панель T315HW04 V.4 (REV.6)), TOSHIBA 40HL933RK (панель LTA400HM22 T01), TOSHIBA 40LV933RB (панель LTA400HM01), TOSHIBA 32L2454RB 32L2453RB (панель LC320EUJ (FF) (E2)).
Блок питания Advanced
Модуль питания DPS-245FP выполнен по схеме коррекции коэффициента мощности (PFC) для устранения нескольких гармоник переменного тока, вносимых устройством в источник питания. Узел PFC представляет собой повышающий преобразователь на базе ШИМ-контроллера 1608B, который равномерно распределяет высокочастотные импульсы зарядного тока электролитического конденсатора фильтра выпрямителя сетевого напряжения на периоде 50 Гц.Ток его заряда в этом случае будет определяться уже не его реактивным сопротивлением (обычно 10-30 Ом для частоты сети), а элементами преобразователя. В результате изменение амплитуды импульсов (огибающей) потребляемого тока преобразователя будет повторять форму и фазу входного синусоидального напряжения. Наличие повышенного напряжения (около + 380В) в рабочем режиме на конденсаторе сетевого фильтра свидетельствует о исправности узла PFC.
Внешний вид блока питания
Основные характеристики TOSHIBA 40LV933RB:
Установлена ​​матрица (ЖК-панель) LTA400HM01 или LTA400HM22 или V400HJ2-L01.
В матричном управлении используется контроллер синхронизации (T-CON) GA_60HZ_FHD_V0.3.
Для питания подсветки используется инвертор SSI400_12A01, он управляется ШИМ-контроллером SSL110SN. В инверторном преобразователе установлен трансформатор HS-482 U0 1268 C K. Ключи типа MDD4N20Y используются как силовые элементы инвертора.
Необходимые напряжения питания для всех узлов телевизора TOSHIBA 40LV933RB формируются модулем питания DPS-245FP или его аналогами с помощью микросхем DDA010 (Standby), 1608B (PFC), S101 (6), DDA014 (18) и переключателей питания Тип К10А60ДР, К6А60ДР.
MainBoard - основная плата (материнская плата) представляет собой модуль 32AV933 с использованием микросхем ЦП: MSD3704PX-LF-VW; SPI Flash: 25Q64 и другие.
Тюнер TDTK-G641D (U) обеспечивает прием ТВ и настройку каналов.
Дополнительная техническая информация о панели:
Торговая марка: SAMSUNG
Модель: LTA400HM01
Тип: a-Si TFT-LCD, панель
Размер по диагонали: 40 дюймов
Разрешение: 1920x1080, FHD
Режим отображения: S-PVA, обычно черный, пропускающий
Активная область: 885.6x498.15 мм
Поверхность: антибликовое покрытие (дымка 4%)
Яркость: 450 кд / м²
Контрастность: 4500: 1
Цвета дисплея: 1.07B (8 бит + Hi-FRC), CIE1931 72%
Время отклика: 8 (от G до G)
Частота: 60 ​​Гц
Тип лампы: 12 шт CCFL Embedded (инвертор)
Сигнальный интерфейс: LVDS (2 канала, 10 бит), 51 контакт
Напряжение: 12,0 В

HITACHI SM0328 СЕРВИСНОЕ РУКОВОДСТВО Pdf Скачать

СЕРВИСНОЕ РУКОВОДСТВО

Предупреждение

Техническая информация и детали, показанные в этом

Руководство

не использовать для: разработки,

проектирование, производство, хранение или использование ядерной, химической,

биологическое или ракетное оружие или другое оружие из числа

массовое уничтожение; или в военных целях; или целей, которые

угрожает безопасности и миру во всем мире.Причем не

продать, передать или экспортировать эти предметы, или предоставить разрешение на

использовать сторонам с такими целями. Переадресовать все запросы

в Hitachi Ltd.

Обязательно прочтите это руководство перед обслуживанием. Для обеспечения безопасности от пожара, поражения электрическим током, травм и других повреждений.

радиации и материалов, в этом мультимедийном ЖК-проекторе Hitachi предусмотрены различные меры. Be

обязательно прочтите меры предосторожности, описанные в руководстве, для обеспечения безопасности перед обслуживанием.

1. При замене лампы, чтобы не обжечь пальцы. Лампа становится слишком горячей.

2. Никогда не дотрагивайтесь до колбы лампы пальцами или какими-либо предметами. Никогда не роняйте его и не трясите. Они могут

вызвать взрыв лампы.

3. Этот проектор снабжен цепью высокого напряжения для лампы. Не прикасайтесь к электрическим частям

.

блок питания (схема) и блок питания (балласт), после включения проектора.

4. Не касайтесь вытяжного вентилятора во время работы.

5. Вероятно, что сборка модуля ЖК-дисплея будет повреждена. При замене на сборку LCD PRISM выполните

не удерживает FPC модуля ЖК-дисплея.

6. Используйте кабели, входящие в комплект поставки проектора или указанные.

1. Особенности ----------------------------------------------- ------- 2 4. Регулировка ----------------------------------------------- ---- 5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДЕТАЛИ МОГУТ БЫТЬ ИЗМЕНЕНЫ ДЛЯ УЛУЧШЕНИЯ.

Мультимедийный ЖК-проектор

Осторожно

Сервисное предупреждение

Содержание

Октябрь 2008 г.

SM0328

CPX4

(M1-20WL)

Телевизоры Alpengeist (и др.) Блог по ремонту: Philips 46PFL5507 - Q552.4E - DPS130 - мертвый режим ожидания - керамика с коротким замыканием C910 - обрыв резистора R915

Этот Philips ничего не делал после подключения. Даже индикатор режима ожидания не горел. Это довольно явный признак неисправности резервного источника питания. Я не мог измерить напряжение, исходящее от источника питания, и быстро сосредоточился на отладке резервной схемы. Это было довольно сложно. Я обнаружил, что микросхема ШИМ не имеет необходимого напряжения активации VCC. Причиной тому стал обрыв плавкого резистора R915 сопротивлением 2,2 Ом, который подключен непосредственно к V + главного конденсатора.Диоды все померили нормально. У микросхемы ШИМ не было короткого замыкания, как и линии, к которой был подключен резистор, поэтому для проверки я припаял резистор на 2,2 Ом.

Бум! На то, чтобы отключить новый резистор, потребовалась доля секунды. Как такое возможно? Не было измеримого короткого замыкания, и я нигде не обнаружил никаких следов ожогов.

После некоторых интенсивных исследований я нашел схему в ветке русскоязычного форума, которая достаточно хорошо подходит для моей модели блока питания DPS-130 . Единственным оставшимся компонентом, который мог вызвать короткое замыкание, был конденсатор C910.Штучка 1кВ 22пФ, совершенно не выглядела подозрительно. Распаял и вуаля! Никакого чтения. Он был мертв, но не с измеримым коротким замыканием. Мой тестер транзисторов DY294 подтвердил нестабильность высокого напряжения. Удивительно, как он выжил без следов ожогов.

Для быстрого и грязного теста я заменил колпачок на 4 кВ 33 пФ и снова открытый резистор. Поставка не работает. По крайней мере, короткое было исправлено. Таким образом, микросхема ШИМ тоже должна быть сломана. Он все еще не заряжал пусковой конденсатор (который, кстати, прошел проверку) с помощью Vcc.Он отвечает за запуск, когда на его сливном контакте присутствует V +. После фазы запуска он будет питаться через вторичную обмотку трансформатора.

Я заказал конденсаторы 22pF 4kV через eBay и микросхемы DDA010 через AliExpress. Через три недели прибыл DDA010. Я поменял местами его и крышку 22pF. Поставка по-прежнему не работает. Микросхема ШИМ не наращивает пусковое напряжение Vcc. Я снова замерил. На шине Vcc было постоянное сопротивление 100 Ом относительно земли. В таких условиях пусковой конденсатор не заряжается!

Единственной подозрительной оставшейся частью была IC902, ST9M101 .Оригинал найти невозможно. Альтернативный номер детали - IM1M101 . Документация этого чипа смехотворна. Он используется для определения наличия высокого входного напряжения. Он может отключить микросхему ШИМ.

Перемычка была удобно расположена между линией PWM VCC и IC902. Я открыл его и, наконец, запустился чип ШИМ. Однако он перезагружался в цикле. IC902 тоже определенно был дефектным (или, может быть, микросхема PWM вообще не умерла). IC902 также подключен к линии FB (обратной связи) микросхемы ШИМ, и я предположил, что это тоже вызывает некоторые проблемы.

Ок, еще заказ с Алиэкспресс. Партия из пяти IM1M101 по 12 $. И это исправило это навсегда!

Довольно блондинок, здравствуйте, фрау Грин!


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
