Конструктор «Функциональный генератор на микросхеме XR2206»


Как нам говорит Вики: «Функциональный генератор это источник напряжения, который выдает аналоговые сигналы в синусоидальной, прямоугольной и треугольной форме». Поскольку, сейчас я увлечен усилителями звука, мне этот генератор, пришелся как нельзя кстати.

Я предлагаю вам вместе со мной собрать этот весьма интересный набор, а может быть и чуть больше = )
Вот так, производитель видит этот конструктор после сборки нами:


Краткие технические характеристики этого конструктора:

- напряжение питания,  от +10V до +16V max;
- выходная частота, плавная от 1Гц до 1мГц
- выходное сопротивление, 600 Ом;
- максимальная амплитуда выходного сигнала: 3.62V синус, 5.63V меандр;
- ток потребления, 20мА max.

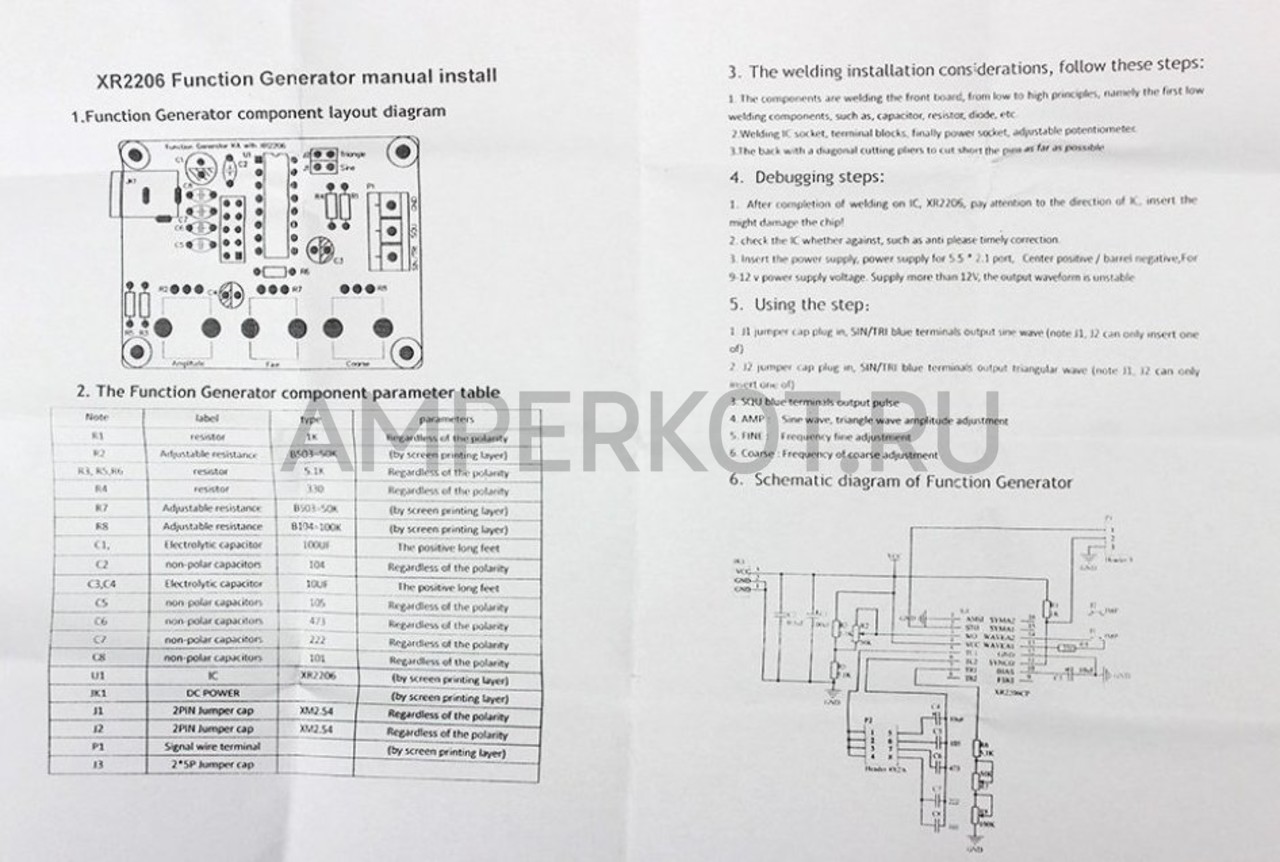

К вашему набору, будет приложен листок со схемой и краткой инструкцией по сборке. Но даже если и нет, - не беда, я продублирую ее здесь.
Вот так, получилось разложить содержимое почтового пакета у меня.

Итак, нам…

Понадобятся:
- содержимое набора;
- паяльные принадлежности, у меня это чистая канифоль, припой, паяльник;
- бокорезы, если их нет, радиолюбители приспосабливают для целеоткусывающих действий большие кусачки для ногтей, весьма удобно;
- надфиль, им придется зачищать ножки панелек и переменных резисторов;
- школьный ластик - начистите перед пайкой все контакты монтажной платы до явного блеска;
- если вам сложно читать цветовую кодировку на постоянных резисторах, то необходим мультиметр;

Принципиальная схема весьма простая и предназначена, скорее для справки.

Посмотрите на таблицу элементов, схожим цветом, я выделил однотипные элементы кроме интегральной микросхемы и установочных элементов.

Итак, начинаем с резисторов R3, R4, R5 они одинаковых номиналов 5000 Ом.
Когда-то, выводы проволочных элементов было принято формовать. В принципе, можно формовать их и сейчас, особенно в том случае, если сборочная плата будет простой, без металлизации отверстий под компоненты.

Тогда, при нажатии на припаянный элемент, он не вызовет отрыва печатной дорожки с оборотной стороны платы. В печатной плате этого генератора, отверстия под распайку элементов сделали с внутренней металлизацией, потому, формовать выводы нет необходимости, я скорее, делал это развлечения для. =)

Постоянные резисторы.

Установите резисторы на предназначенные им места, и припаяйте их с лицевой стороны, при этом, припой затечет и внутрь отверстия на монтажной плате. После этого, переверните плату на обратною сторону, откусите лишние выводы, и поправьте пайку, если вам показалось, что припоя не достаточно.
Таким же образом, припаяйте R1 и R4.

Неполярные конденсаторы.

Хотя, я отформовал выводы, но я вам этого не советую, в генераторах сигнала – длина выводов бывает критична.


Это частотозадающие конденсаторы, потому, лучше вставить их до упора, и быстро припаять с обратной стороны монтажной платы, следя за тем, что бы припой проник и на лицевую сторону.
На самих конденсаторах нанесена маркировка, присмотритесь.

Вначале, припаяйте C6 и C7. Затем, C5 и C8 а после, и C2. Именно так будет удобнее всего.

Гребенка для выбора рабочего диапазона частоты.

Место для нее находится правее неполярных конденсаторов. Зачистите надфилем штырьки с той стороны гребенки, где они короткие. Не поленитесь, иначе, пайка гребенки превратится в ад.


Так же, пройдитесь ластиком по монтажным отверстиям для пайки гребенки с обратной стороны монтажной платы.
Вставьте гребенку до упора, наживите крайние выводы гребенки по диагонали, проверьте плотность посадки гребенки, и последовательно, припаяйте контактные штырьки.

Панелька для вставки микросхемы.

Действия те же. На самой панельке, есть выемка на одном из торцов, это ключ, сориентируйте его согласно печатному рисунку на монтажной плате. Паяйте.

Электролитические, полярные конденсаторы.

Этот тип элементов имеет полярность, при этом, минус на плате заштрихован, так же как и минус на бочкЕ конденсатора выделен полосой – с этой визуально подсказкой ошибиться будет сложно. Припаяйте конденсатор C1 – емкостью 100мкф, а затем два одинаковых C3 и C4 – эта парочка будет размерами поменьше.

Блок пружинных клемм.

К ним будут подключаться проводники с сигналами из генератора, следовательно, сориентируйте их контактными отверстиями наружу. Зачистите контакты блочка, вставьте его до упора, и припаяйте его с обратной стороны монтажной платы.

Гнездо внешнего питания.

Переверните плату лицевой стороной вверх, и левее кондесатора C1, таким же способом, припаяйте гнездо

Переменные резисторы.

Найдите тот, что равен значению 50кОм


Слегка зачистите его контакты, а так же и два корпусных лепестка, вставьте его на место обозначенное на плате R7 и загнув лепестки навстречу друг другу, припаяйте вначале их, а за тем и три проволочных вывода переменного резистора.
Найдите переменный резистор номиналом 100кОм, и таким же образом, припаяйте его на место R8.

Оставшийся резистор, предназначен для посадки на место R2.

Очистка.

Так как монтажная плата оказалась местами в канифоли, я почистил ее кистью смоченной в уайт-спирите и пригляделся, «нет ли где ненужных спаек?»

Всё, плата готова, микросхема вставлена СТРОГО в соответствии с ключом на панельке.
На листочке, который пришел вместе с этим набором, я помечал карандашом те элементы, которые последовательно оказывались на своих местах – как видите, все позиции отмечены =)

А теперь, обратимся к справочному листку этой микросхемы.

Из него мы видим, что рабочее напряжение микросхемы, внимание, от +10V до +26V. Продавцы, все поголовно упоминают диапазон от +9V до +12V. Они заблуждаются, так как, скорее всего понимают только то, что им сказал кто-то другой.
Наши электролитические конденсаторы, имеют рабочее напряжение +16V, значит, мы свободно можем использовать стандартные +12V для питания генератора.

Другое, обратите внимание на картинку (Figure 11), расположенную на странице 8 руководства.


Производитель рекомендует зашунтировать правый по схеме резистор делителя напряжения электролитическим конденсатором. У нас этого нет. Вернее, не было.
Я зашунтировал резистор R5 электролитом.

Также, в сети я нашел упоминание, что будет лучше, если этот номинал не будет ниже 100мкф и установил емкостью 470мкф. Позже, на правую по картинке ножку, я одел трубочку.

Задел на будущее.

Обратимся еще раз к справочному руководству. На этот раз к информации на странице 9 и картинке вверху этой страницы - Figure 12. На этой иллюстрации показано, что микросхема имеет возможность минимизировать искажения что возникают при генерации синуса.


В нашем генераторе, выводы микросхемы 15 и 16 висят в воздухе, т.е. не используются. Подключив к ним подстроечный резистор номиналом 25 кОм, а средним лепестком на минус, у нас появится возможность нивелировать искажения при генерации синусоидального сигнала. Это, конечно имеет смысл, так как, для меня это прежде всего генератор звука.

Готовое устройство, следует поместить в акриловый корпус. Но, гаек всего четырые, хотя винтов и восемь

Гаек к длинным винтам не было – но проблема их найти невелика – полно их. Однако, ничего не вышло, - винты оказались короткими, и хорошо что у меня под рукой пачка нейлоновых стяжек, - так, мне как самоделкину тоже понравилось – никакой истерики. =)

Генератор работает, и может быть позже, я введу компенсацию искажений добавив подстроечный резистор на выводы 15 и 16 микросхемы.

В общем, эти невеликие деньги мной потрачены не зря, и теперь, вместо программного генератора что в планшете, у меня появилась возможность использовать в общем неплохой генератор выполненный как самостоятельное устройство =)

Спасибо.


Купить Kit-набор на Aliexpress

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

СХЕМА ГЕНЕРАТОРА СИГНАЛОВ

   Генератор различных стабильных частот является необходимым лабораторным оборудованием. В интернете есть немало аналогичных по функциям схем, но они либо морально устарели, либо не обеспечивают достаточно широкого перекрытия частот. Устройство, описываемое здесь, основано на высоком качестве работы специализированной микросхемы

XR2206. Диапазон перекрываемых генератором частот впечатляет: 1 Гц - 1 МГц! XR2206 способна генерировать качественные синусоидальные, прямоугольные и треугольные формы сигналов высокой точности и стабильности. У выходных сигналов может быть как амплитудная и частотная модуляция.

Параметры генератора

   Синусоидальный сигнал:

- Амплитуда: 0 - 3В при питании 9В
- Искажения: менее 1% (1 кГц)
- Неравномерность: +0,05 дБ 1 Гц - 100 кГц

   Прямоугольный сигнал:

- Амплитуда: 8В при питании 9В
- Время нарастания: менее 50 нс (при 1 кГц)
- Время спада: менее 30 нс (на 1 кГц)
- Рассимметрия: менее 5% (1 кГц)

   Треугольный сигнал:

- Амплитуда: 0 - 3 В при питании 9 В
- Нелинейность: менее 1% (до 100 кГц)

Схемы и ПП



Схема принципиальная генератора сигналов 1 Гц - 1 МГц



Второй вариант схемы функционального генератора на XR2206



Рисунки печатных плат

   Грубая регулировка частоты осуществляется с помощью 4-х позиционного переключателя для частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц (4) 150 кГц-1 МГц. Несмотря на то, что в схеме указан верхний предел 3 мегагерца, гарантированная предельная частота составляет именно 1 Мгц, далее генерируемый сигнал может быть менее стабильным.

   Частотный выход может быть точно настроены при помощи потенциометров P1 и P2. Из минусов можно отметить лишь некоторую труднодоступность данной микросхемы. Скачать файл платы генератора и описание микросхемы можно тут.

XR2206 Generator

 Аналоговый функциональный генератор синусоидальных, треугольных и прямоугольных сигналов в диапазоне частот от 1Гц до 1МГц для применения в радиолюбительской практике.

 Основой схемы генератора сигналов является чип XR2206

. Напряжение питания - 9...15В, амплитуда выходного сигнала - до 3В (синус/треугольник) и до 8В - меандр.

 Настройка частоты выполняется двумя резисторами - "грубая" - Coarse и "точная" - Fine настройка, а также джампером выбора диапазона частот. Всего таких диапазонов пять:

  • 1-10 Гц
  • 10-100 Гц
  • 100 Гц - 3 кГц
  • 3 кГц - 65 кГц
  • 65 кГц - 1 МГц

Выходной сигнал снимается с трехпинового клеммника, назначение его выводов:

  • GND - земля, т.е. "общий" провод
  • SQU - выход прямоугольных импульсов
  • SIN / Tri - синусоидальные или треугольные импульсы. Выбор типа сигнала на этом пине осуществляется джампером Tri / Sin

Амплитуда выходного сигнала для синусоиды и треугольника регулилуется переменным резистором Amp. Амплитуда меандра не регулируется.

Характеристики:

Диапазон генерируемых частот 1Гц до 1МГц
Амплитуда p-to-p синус / треугольник 0. ..3 В
Амплитуда p-to-p прямоугольник 8 В
Напряжение питания 9...15 В
Выходное сопротивление 600 Ом
Размер по корпусу 71х54х17 мм



Комплектация:

  • 1x функциональный генератор сигналов на базе XR2206 в виде набора для самостоятельной сборки (нераспаянный)
  • 1х корпус из оргстекла
  • 1х инструкция по сборке с перечнем деталей (на английском языке)

Загрузки:

ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | МОДЕЛИСТ-КОНСТРУКТОР

Хочу поделиться своим вариантом функционального генератора качающейся частоты для домашней лаборатории. Потребляя от источника электропитания лишь 50 мА, это компактное, достаточно простое в изготовлении устройство вырабатывает периодические сигналы синусоидальной, прямоугольной, треугольной форм, а также прямоугольные импульсы для проверки и настройки аппаратуры, выполненной на современной элементной базе.

Столь широкие возможности данной конструкции обусловлены использованием в ней микросхемы К174ГФ2 (аналог XR2206), «специализация» которой — служить в качестве генератора, управляемого напряжением различной формы — амплитудного, частотного и фазового модулятора; а также выступать как составной элемент следящих фильтров, синхронных детекторов и низкочастотных систем фазовой автоподстройки частоты.

При подаче пилообразного напряжения с осциллографа на вход 1 (см. принципиальную электрическую схему предлагаемого устройства) происходит девиация частоты любой из форм. Сигналы генерируются в пределах от 4 Гц до 30 кГц (для прямоугольника) и до 490 кГц (для синусоиды и треугольника).

Вся эта полоса частот разделена на пять декад (диапазонов). Регулировка частоты в пределах каждой из них— плавная. Девиация выбранной частоты составляет не менее ±8%. Соответствующими переменными резисторами устанавливается размах сигналов: от 0 до 10 В — для прямоугольной, до 4 В—для треугольной, до 1,8 В — для синусоидальной форм. Предусмотрена («переменник» на вых.З) и регулировка амплитуды прямоугольных импульсов, используемых при испытаниях цифровых устройств на КМОП- и ТТЛ-микросхемах. Устанавливаемые пределы изменений здесь — от 0 до 10 В.

Схемное решение данного функционального генератора таково, что коэффициент гармоник сигнала синусоидальной формы не превышает 0,7%, коэффициент нелинейности сигнала треугольной формы —1,5%, а длительность фронта и спада прямоугольных импульсов—не более 0,1 мкс. Выходное сопротивление на вых. 1 составляет 25 Ом, на вых.2—300 и на вых.З—20 Ом.

Принципиальная электрическая схема и топология печатной платы самодельного функционального генератора качающейся частоты

Для улучшения формы прямоугольника в конструкцию введен триггер Шмитта, выполненный на микросхеме DD1. Транзисторы же подключены так, что VT1 работает как входной усилитель пилообразного напряжения, а VT2 — VT4 выполняют функции эмиттерных повторителей.

Форма сигнала на вых. 1 зависит от переключателя SA1. При замкнутых контактах последнего это — синусоида, а при разомкнутых— сплошная череда треугольных импульсов. SA2 служит для переключения диапазонов. Плавная регулировка частоты осуществляется переменным резистором ЧАСТОТА, а девиация — другим «переменником» с соответствующей надписью.

Практически весь генератор (за исключением разве что переменных резисторов, переключателей с конденсаторами С5-С9 да гнезд входа-выхода сигналов) смонтирован на печатной плате из односторонне фольгированного стеклотекстолита 95x51x1,5 мм. Большинство из используемых при этом радиодеталей — самые что ни на есть распространенные.

Так, в качестве постоянных резисторов подойдут, например, МЛТ-0,125; для «переменников» RЗ, R8, R18, R20, R21 сгодятся не менее известные СПЗ-4а или СПЗ-9а; ну а в роли «подстроечников» R11, R13 и R14 вполне приемлемы СП5-3, СП5-16. Конденсаторы С1 — С4, С10 — С12, С14 тоже не из разряда дефицитных. В частности, пригодны здесь «электролиты» К50-6. Остальные конденсаторы могут быть любого типа; однако желательно, чтобы С5 — С9, устанавливаемые непосредственно на переключателе диапазонов, имели к тому же термостабильные параметры.

Обычно генератор, собранный правильно и из заведомо исправных радиодеталей, в особой настройке не нуждается. Но иной раз можно считать оправданными и небольшие корректировки. В частности, когда «подстроечником» R13 добиваются практически идеальной формы у синусоидального сигнала. С помощью R14 корректируется симметричность, а R11 выставляется требуемая амплитуда по вых.1 функционального генератора.

Смастерите себе такое устройство для домашней лаборатории — не пожалеете!

В. ГРИЧКО, г. Краснодар
