Микросхема как проверить
Всем привет 😉
Вообще-то на вопрос как проверить микросхему трудно дать однозначный ответ… Дело в том, что микросхемы это, по сути, уже готовые устройства, выполняющие определенные функции и в них может содержаться большое количество деталей.
Проверяются они, соответственно, согласно своему функциональному назначению и поэтому данная статья у нас будет, скорее, просто как рекомендательная
Внешний вид
Здесь, думаю, и так все ясно… 😎 Любые видимые внешние повреждения корпуса сразу говорят о неисправности микросхемы и дают повод задуматься о причине произошедшего
Чаще всего микрухи с треснутыми корпусами можно встретить в трех случаях:
1. Усилители НЧ. Возможные причины- КЗ в нагрузке или проблемы с питанием.
2. Микросхемы кадровой развертки кинескопных телевизоров и мониторов. Наиболее вероятные причины- проблема с питанием или сухая емкость вольтдобавки генератора гашения обратного хода луча.
3. ШИМ- контроллеры. Здесь чаще всего разрыв корпуса вызывает высохшая сетевая банка, однако могут и другие емкости-электролиты в обвязке.
Температура корпуса
Если микросхема сильно нагревается- то это уже повод задуматься, однако здесь тоже трудно делать какие- то выводы. Дело в том, что некоторые микрухи сами по себе могут иметь нагрев во время работы и размещаются на радиаторах. В первую очередь это относится к тем микросхемам, которые предназначены для работы с высокими токовыми нагрузками- стабилизаторы напряжения, УНЧ, ШИМ контроллеры, выходные каскады кадровой развертки и т.п.
То есть в этом случае необходимо просто подключать логику.
Например— нет звука в автомагнитоле и УНЧ при этом сильно нагревается. Напрашивается вывод что микросхема УНЧ неисправна. Вероятнее всего именно так оно и есть, однако сразу возникает вопрос о причине произошедшего: может быть на выходе КЗ сидит или с питанием проблемы происходят.
При помощи мультиметра
Здесь в первую очередь нужно проверять наличие питания самой микрухи. Вернее даже сказать отсутствие КЗ на ножке питания.
Далее необходимо отталкиваться от функционального предназначения микросхемы: если стабилизатор напряжения- смотрим входное и выходное напряжение. Если аудиоустройство- смотрим сигнал на входе-выходе, а также возможные цепи регулировок (MUTE, STAND-BY, баланс, громкость и так далее).
ШИМ контроллеры с внешним ключевым транзистором- проверяем питание и наличие сигнала на выходе управления ключом.
В общем тут рассказывать можно долго, так что просто приведу несколько практических примеров.
Стабилизаторы напряжения
Специализированные микросхемки с фиксированным выходом. Напряжение указывается на корпусе в маркировке и причем они имеют два нюанса:
1. Для того чтобы микросхема- стабилизатор работала необходимо чтобы разница между входом и выходом была не менее 1,5V
2. Выходное напряжение не должно иметь отклонений более 3-5% от указанного в маркировке
На картинке- микросхема стабилизатор напряжения серии 7805. Как проверить: мультиком замеряем напруги на входе и выходе- на входе должно быть не менее 6,5V, на выходе 5V±0.5V. Если имеем просадку на выходе- либо там перегрузка, либо микросхема неисправна. Если просадка на входе- или там нехватка из-за сухого электролита, или за счет неисправной микросхемы получилась перегрузка.
Пример : Все подробности ВОТ ЗДЕСЬ. Здесь выяснилось что стабилизатор AM1117 заваливал выходное напряжение в два раза и из-за этого устройство не работало.
Пример второй: телек Mystery MTV-2415LW (V1K10). Также оказалась проблема в стабилизаторе этой серии
Вместо положенных 2V5- напряжение плавало в пределах 1V0…..2V2 и это вызывало непредсказуемость в работе.
Пример третий: телек PHILIPS 32PFL3605\60. Шасси TMP4.1 E LA. Здесь так-же имеется микросхемка- стабилизатор EDS973-120
Также имеет свойство заваливать напряжение на выходе: вместо положенных +3,3V может быть 0,9….1,1V. Конечно-же телевизор в этом случае не включится. Все подробности ВОТ ЗДЕСЬ.
Аудиоустройства
Опять-же случай из практики: поступил в ремонт ЖК телек 24 дюйма м проблемой нет звука. Усилитнль там оказался выполнен на микрухе TDA1519.
Осциллограф показал что сигнал на входе присутствует, питание также оказалось в норме. Руки чесались микросхему заменить, однако обнаружилось следующее: у микросхемы имеется контакт STAND-BY ( pin 8) и напряжение на нем отсутствовало. Замкнул 8 ножку на 7 (питание +12V) и звук появился. Дальнейшие поиски по этой цепочке выявили оборванную дорожку по 8 ноге
Прочие микросхемы
И вновь случай из практики: инкубатор Золушка. Не телек, конечно, но электроника она и есть электроника… 😉
Итак- вот его схема (фото из паспорта)
Принцип работы- сравнивающее устройство. То есть микруха с загадочным названием T2117 имеет два входа. На один из них подается опорное напряжение (это вывод 3, а напряжение формируется цепочкой на стабилитроне VD1), а на второй вход (ножка 4) подается измеряемый сигнал с термодатчика. При возникновении разницы на этих выводах- на выходе микросхемы (ножка 6 ) появляется напряжение, которое управляет симистором VS1.
Сказать честно не стал вдаваться в подробности что это за микра- толи специализированный компаратор, толи просто ОУ, включенное по схеме сравнения, а причина неработоспособности оказалась в пробитом стабике VD1. То есть на ножке 3 напряжение упало до нуля- микросхема оказалась живой, но само устройство не работало.
В общем, друзья мои, как видим- при проверке микросхем не существует однозначного ответа: есть только определенный алгоритм проверки, основанный на функциональных предназначениях самой микрухи. То есть- проверка питающих напряжений, выявление утечек на разных ножках, соответствие напряжений, указанных на схеме, нарушение функционального предназначения и так далее. Сам процесс диагностики, конечно, немного усложняется, однако это делает его более интересным 😎
Удачи в ремонтах 😀
Как проверить стабилизатор напряжения мультиметром? ✮ Newet.
ruВаш город: Москва
Ваш или ближайший к вам город: Москва
Часы работы 9:00-18:00
Главная страница
Статьи
Как проверить электрический стабилизатор?
30.09.2011
Вопрос, как проверить стабилизатор напряжения, является актуальным для многих предприятий, организаций и частных пользователей. Стабилизирующие устройства представляют собой достаточно сложную аппаратуру, от качества работы которой зависит исправность подключенного дорогостоящего оборудования. Поэтому контроль их работоспособности и своевременное выявление неисправностей – необходимое условие для обеспечения бесперебойности технологических процессов и минимизации дополнительных расходов.
Содержание
- Неисправности стабилизаторов
- Как проверить электрический стабилизатор?
- Проверка линейного стабилизатора постоянного напряжения с помощью мультиметра
- Проверка по схеме стабилизатора
- Где выполнить проверку стабилизаторов?
Наиболее важными характеристиками стабилизаторов, которые подлежат контролю, являются номинальное входное и выходное напряжение, ток нагрузки, степень стабилизации, величина пульсации, температура внутренних компонентов. Для полноценной диагностики этих параметров необходимо специальное оборудование. Особенно сложным считается тестирование устройств на симисторных ключах. Оно требует наличия точной схемы и специализированных измерительных приборов, включая осциллограф.
Рассмотрим некоторые распространенные проблемы стабилизаторов:
- В релейных устройствах чаще всего выходят из строя реле, которые отвечают за переключение обмоток трансформатора. Также иногда перегорает катушка.
- Перегревается трансформатор без серьезной нагрузки. Эта проблема возникает из-за межвиткового короткого замыкания или замыкания в переключателях.
- Перегрев сервоприводного стабилизатора. Он может происходить вследствие замыкания соседних витков из-за загрязнения контактных площадок. Чтобы не допустить этого, устройства необходимо периодически разбирать и чистить.
- Перегорание одного из электронных компонентов. Оно может происходить из-за замыканий, перегрузок, чрезмерно высокой температуры.
Для выявления неисправностей устройства нужно выполнить следующие действия:
- Предварительная проверка. Ее можно провести без специальных приборов. Для этого понадобятся две настольные лампы одинаковой мощности, электроплитка или другой мощный потребитель, удлинитель питания с несколькими розетками. Подключаем к удлинителю стабилизатор, одну лампочку и электроплитку. Втору лампочку питаем от стабилизатора. Включаем плитку. Если стабилизатор работает правильно, то свет лампы, подключенной к нему не измениться, а свечение лампы, подключенной к удлинителю уменьшится.
- Разборка оборудования, тщательное удаление всех загрязнений, очистка контактных площадок до металлического блеска.
- Осмотр стабилизатора, выявление электронных компонентов со следами воздействия высокой температуры. Перегретые резисторы выглядят обуглившимися, на транзисторах могут появляться почернения и трещины. Также нужно обратить внимание на вздувшиеся конденсаторы. Еще одним симптомом перегрева является изменение оттенка текстолитовой платы.

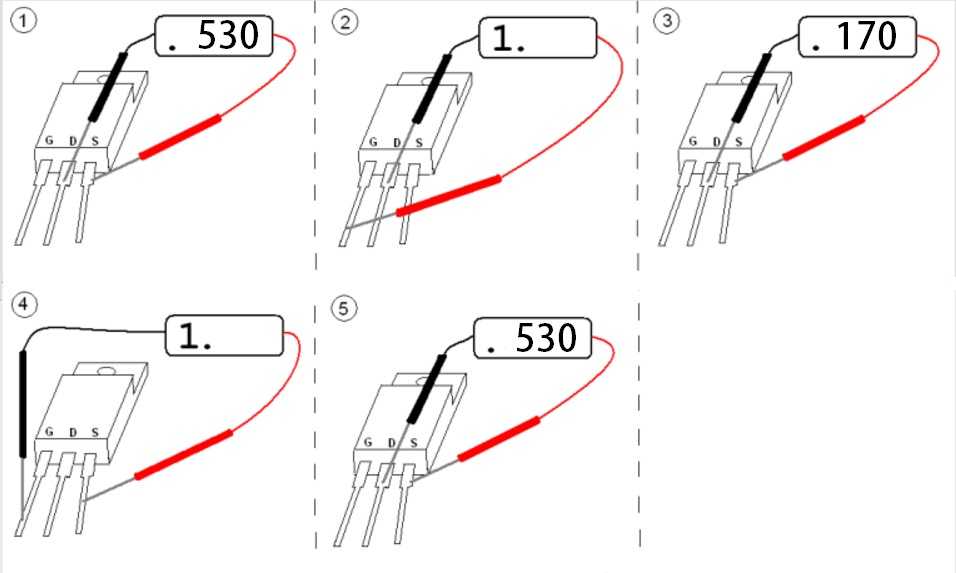

- Прозвон силовых ключей и других компонентов.
Одним из основных компонентов линейного стабилизатора постоянного напряжения является стабилитрон или диод Зенера. Выход из строя именно этого элемента является самой распространенной причиной поломки устройств. Прежде чем разобраться, как проверить стабилизатор напряжения мультиметром, нужно разобраться в принципе работы стабилитрона. В рабочем состоянии он пропускает ток строго в одном направлении. При повышении напряжения на входе, величина электротока, проходящего через стабилитрон, резко возрастает. Элемент начинает работать в режиме пробоя, обеспечивая поддержание напряжения на выходе с заданной точностью. Слишком большие токи приводят к перегреву и поломке стабилитрона.
Для проверки компонента подсоединяем плюсовый щуп мультиметра в режиме измерения сопротивления к катодному выводу, а минусовый – к анодному выводу. Прибор должен показать определенное значение сопротивления. После этого меняем щупы местами. Сопротивление должно становиться бесконечным. Такие показания мультиметра указывают на исправность стабилитрона. Если же при обоих измерениях прибор показал бесконечное сопротивление – произошел обрыв элемента. В случае, когда сопротивление при разных положениях щупов равно нулю, можно сделать вывод о пробое стабилитрона.
Описанный выше метод не подходит для двусторонних и прецизионных стабилитронов. Как проверить стабилизатор напряжения в этом случае? Нужно включить проверяемые электронные компоненты в схему и приложить напряжение от источника питания. Для этого понадобиться делитель, который состоит из одного или нескольких резисторов. Резистор должен обеспечивать пробой стабилитрона при подаче напряжения от источника питания.
Порядок проверки:
- Положительный провод от блока питания подключается к первому выводу делителя.
- Катодный вывод стабилитрона подключается ко второму выводу делителя.
- Анодный вывод стабилитрона соединяется с отрицательным контактом источника питания.
- Мультиметр в режиме вольтметра включает в схему. Плюсовый вывод подсоединяется ко второму выводу резистора, а минусовый – к общей шине питания (минусовый вывод блока питания).
- Если на первый вывод делителя подать напряжение равное или превышающее напряжение стабилизации, то на выходе оно не должно превышать это значение. Это говорит об исправном стабилитроне. Если элемент пробит или неправильно подключен, то вольтметр покажет ноль. В случае пробитого стабилитрона показания мультиметра будут превышать величину напряжения стабилизации.
Стабилизаторы представляют собой достаточно сложные устройства. Существует множество разновидностей этих устройств, различающихся принципом действия и конструкцией. Для грамотной диагностики аппаратов чаще всего необходимо специальное оборудование и обширные познания в области электроники. Если вы не знаете, как проверить стабилизатор напряжения, лучше не пытайтесь проводить диагностику самостоятельно, а доверьте эту работу профессионалам.
Читайте также
13.10.2011
DC/DC преобразователи — виды, принципы работы, схемы
Принцип работы DC/DC преобразователей импульсного типа основан на …
26.10.2011
KONZEPT Energietechnik G.m.b.H.
Краткая информация о фирме-изготовителе.
27.04.2016
Питание компьютерного и телекоммуникационного оборудования постоянным током
В статье приведен отчет об опыте эксплуатации различного компьютерного…
22.11.2017
Выпрямители и выпрямительные системы «Форпост» с регулируемыми выходными параметрами
В статье представлена новая продукция «Форпост» …
17.11.2011
Грозозащитные разрядники
Сравнение конструкций разрядников различных производителей.
08.02.2013Источники бесперебойного питания — не защита от помех!
Типичной ошибкой подавляющего большинства пользователей является устан…
27.07.2014
Проектирование распределительных сетей объектов с учетом особенностей однофазных нелинейных нагрузок
Расширяющиеся масштабы внедрения однофазных потребителей с нелинейным …
22.10.2014
Индикаторы емкости свинцовых аккумуляторов «Кулон» – вопросы и ответы (диалог со скептиком)
В статье даны ответы на наиболее часто возникающие вопросы о применени…
Ваш или ближайший к вам город
Москва
Да, все верно
Выбрать другой
Ваш или ближайший к вам город
Как пользоваться мультиметром
Если непрерывности нет, значит где-то в цепи есть обрыв. Это может указывать на что угодно: от перегоревшего предохранителя или плохой пайки до неправильного подключения цепи.
Целостность — один из самых полезных тестов для ремонта электроники.
Редактировать
Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.
Вставьте черный щуп в порт COM мультиметра.
Вставьте красный щуп в порт ВОммА.
Редактировать
Включите мультиметр и установите циферблат в режим непрерывности (обозначается значком в виде звуковой волны).
Не все мультиметры имеют специальный режим непрерывности. Если у вас нет, то все в порядке! Перейдите к , шаг 6 , чтобы узнать об альтернативном способе выполнения проверки непрерывности.
Редактировать
- org/HowToDirection”>
Мультиметр проверяет непрерывность цепи, посылая небольшой ток через один щуп и проверяя, принимает ли его другой щуп.
Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает испытательный ток. На экране отображается значение, равное нулю (или близкое к нулю), и мультиметр издает звуковой сигнал . Преемственность!
Если тестовый ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).
Редактировать
- org/HowToDirection”>
Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.
Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю), а мультиметр издает звуковой сигнал .
Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.
Непрерывность является ненаправленной, то есть не имеет значения, какой щуп куда идет. Но есть исключения — например, если в вашей цепи есть диод. Диод подобен одностороннему клапану для электричества, то есть он будет показывать непрерывность в одном направлении, но , а не в другом.
Редактировать
Если ваш мультиметр не имеет специального режима проверки целостности цепи, вы все равно можете выполнить проверку целостности цепи.
Поверните циферблат на самое низкое значение в режиме сопротивления.
Сопротивление измеряется в омах, обозначается символом Ом .
Редактировать
В этом режиме мультиметр посылает небольшой ток через один щуп и измеряет то, что (если есть) получает другой щуп.
Если щупы соединены непрерывной цепью или напрямую соприкасаются друг с другом, через них протекает тестовый ток. На экране отображается нулевое значение (или близкое к нулю — в данном случае 0,8). Очень низкое сопротивление — это еще один способ сказать, что у нас есть непрерывность.
org/HowToDirection”>
Если ток не обнаружен, это означает отсутствие непрерывности. На экране отобразится 1 или OL (разомкнутый цикл).
Редактировать
Чтобы завершить проверку непрерывности, поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.
Неважно, какой зонд куда идет; непрерывность является ненаправленной.
Как и прежде, если ваша цепь непрерывна, на экране отображается нулевое значение (или близкое к нулю).
Если на экране отображается 1 или OL (разомкнутая петля), непрерывность отсутствует, т. е. отсутствует путь для прохождения электрического тока от одного датчика к другому.
Редактировать
Включите мультиметр и установите циферблат в режим постоянного напряжения (обозначается буквой V с прямой линией или символом ⎓).
Практически все бытовые электронные устройства работают от постоянного напряжения. Переменное напряжение — то, которое проходит через линии к вашему дому — значительно более опасно и выходит за рамки этого руководства.
Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон для напряжения, которое вы собираетесь измерять.
Каждая настройка на циферблате указывает максимальное напряжение, которое она может измерить. Так, например, если вы планируете измерять больше 2 вольт, но меньше 20, используйте настройку 20 вольт.
Если вы не уверены, начните с самого высокого значения.
Редактировать
Подсоедините красный щуп к положительной клемме, а черный щуп к отрицательной клемме.
Если ваш диапазон был установлен слишком высоким, вы можете получить не очень точные показания. Здесь мультиметр показывает 9 вольт. Это нормально, но мы можем повернуть циферблат в более низкий диапазон, чтобы получить лучшее чтение.
Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.
Редактировать
Для начала убедитесь, что через цепь или компонент, который вы хотите проверить, не проходит ток. Выключите его, отсоедините от розетки и извлеките все батарейки.
Помните, что вы будете проверять сопротивление всей цепи. Если вы хотите протестировать отдельный компонент, например резистор, проверяйте его сам по себе, а не припаянный!
org/HowToDirection”>
Вставьте черный щуп в порт COM мультиметра.
Вставьте красный щуп в порт ВОммА.
Редактировать
Включите мультиметр и установите шкалу в режим сопротивления.
Сопротивление измеряется в омах и обозначается символом Ω .
Большинство мультиметров не имеют автоматического выбора диапазона, а это означает, что вам нужно будет установить правильный диапазон сопротивления, которое вы собираетесь измерять. Если вы не уверены, начните с самого высокого значения.
Редактировать
Поместите по одному щупу на каждый конец цепи или компонента, который вы хотите проверить.
Неважно, какой зонд куда идет; сопротивление ненаправленное.
Если показания мультиметра близки к нулю, диапазон слишком высок для правильного измерения. Поверните циферблат на более низкую настройку.
org/HowToDirection”>
Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, указывая на то, что он перегружен или находится вне диапазона. Это не повредит мультиметру, но нам нужно установить шкалу на более высокий диапазон.
Другая возможность заключается в том, что цепь или компонент, который вы тестируете, не имеют непрерывности, то есть имеют бесконечное сопротивление. Непрерывная цепь всегда будет показывать 1 или OL при проверке сопротивления.
Редактировать
Редактировать
Автор
с 3 другими участниками
Значки: 48
+45 дополнительных значков
Команда
Как найти короткое замыкание с помощью мультиметра?
Это случилось со всеми нами. Вы подключаете новый прибор или устройство, и вдруг раздается громкий хлопок и сноп искр. Ваше сердце колотится, когда вы задаетесь вопросом, что только что произошло — это был новый телевизор? Лампа? Тостер? Начинается паника, когда вы понимаете, что понятия не имеете, как найти короткое замыкание с помощью мультиметра. Расслабляться! Мы здесь, чтобы помочь. В этой статье мы ответим на некоторые распространенные вопросы о поиске коротких замыканий с помощью мультиметров и дадим несколько полезных советов, которые облегчат вам этот процесс.
Что такое короткое замыкание?
Короткое замыкание — это электрическая цепь, которая позволяет току проходить по непреднамеренному пути с небольшим сопротивлением или без сопротивления. Это приводит к чрезмерному току, протекающему по цепи.
Короткое замыкание происходит при нарушении непрерывности электрической цепи . Это может произойти, если изоляция проводов изнашивается или что-то вроде гвоздя или шурупа протыкает оба провода. Также может произойти короткое замыкание , если одно из устройств в цепи потребляет слишком много энергии , вызывая перегрузку. Когда это произойдет, электричество будет течь от одного провода к другому, вызывая искру или пожар.
Короткое замыкание может быть опасным, так как может привести к возгоранию или поражению электрическим током. Вот почему необходимо знать, как найти короткое замыкание с помощью мультиметра, чтобы можно было устранить его до того, как оно станет опасным.
Если вы подозреваете, что в вашем доме произошло короткое замыкание, важно найти его и устранить как можно скорее. Мультиметр — полезный инструмент для поиска коротких замыканий. [1], [2], [3]
Что такое мультиметр
Прежде чем мы перейдем к поиску короткого замыкания с помощью мультиметра, давайте сначала разберемся, что такое мультиметр. Мультиметр — это электрическое испытательное устройство , которое измеряет напряжение, ток и сопротивление. Это полезный инструмент для диагностики электрических проблем.
Мультиметры бывают двух типов: аналоговые и цифровые. Аналоговые мультиметры используют стрелку и циферблат для отображения показаний, а цифровые мультиметры используют цифровой дисплей. Большинство современных мультиметров являются цифровыми, поскольку они более точны и легче считываются, чем аналоговые.
Чтобы использовать цифровой мультиметр, вы должны сначала выбрать режим, в котором вы хотите измерить , повернув ручку в соответствующее положение. Например, чтобы измерить напряжение, вы должны повернуть ручку в положение «V». После того, как режим выбран, вы можете снять показания с помощью , прикоснувшись щупами к соответствующим точкам в цепи. [3]
Общие советы по использованию мультиметра
Теперь, когда мы рассмотрели основы того, что такое мультиметр и как он работает, давайте перейдем к некоторым общим советам по его использованию.
Используйте правильное устройство
Прежде всего, убедитесь, что вы используете правильное устройство для задания . Хотя мультиметры являются универсальными инструментами, они не предназначены для использования на всех электрических устройствах. Некоторые приборы имеют свои собственные автоматические выключатели и предохранители, которые рассчитаны на высокие уровни тока, которые они потребляют. Проверка их с помощью мультиметра может привести к повреждению устройства или травмам.
Кроме того, некоторые цифровые мультиметры имеют специальные функции, которые делают их более подходящими для определенных задач . Например, некоторые модели включают функцию «удержания» , которая позволяет зафиксировать изображение на дисплее, чтобы можно было снимать показания, не удерживая палец на щупах. Это может быть полезно, когда вы пытаетесь читать в труднодоступном месте. В случае сомнений обратитесь к руководству, прилагаемому к мультиметру, или обратитесь за помощью к электрику.
Знакомство с портами и заглушками
Следующее, что вам нужно сделать, это познакомиться с портами и заглушками. На мультиметре четыре порта: два входных порта, один для черного щупа и один для красного щупа; выходной порт; и наземный порт. Во входные порты вы будете прикреплять датчики при проведении измерений. Выходной порт используется для проверки непрерывности, а заземляющий порт используется для заземления устройства.
Когда вы впервые приобретете мультиметр, вас может ошеломить количество различных символов и цифр на нем. Тем не менее, большинство мультиметров на самом деле довольно просты в использовании, если вы понимаете основы. Самое главное — убедиться, что вы используете правильные настройки для работы.
Например, если вы пытаетесь измерить напряжение , вам нужно установить ручку в положение «В» . Различают два вида напряжения: переменное и постоянное. Напряжение переменного тока — это тип напряжения, поступающего от ваших розеток, а — напряжение постоянного тока, — тип, который исходит от аккумуляторов. Большинство мультиметров могут измерять оба типа напряжения, но вам необходимо установить ручку в положение «AC» или «DC» соответственно.
Ознакомьтесь с функциями и безопасностью вашего мультиметра
Большинство цифровых мультиметров имеют схожие функции, но важно ознакомиться с конкретной моделью, которую вы используете. Прочтите руководство и убедитесь, что вы понимаете, как использовать все функции.
Наденьте защитное снаряжение
Прежде чем приступить к использованию мультиметра, важно убедиться, что вы носите надлежащее защитное снаряжение . Это включает в себя перчатки, средства защиты глаз и непроводящую одежду.
Перчатки защитят вас от ударов, если вы случайно коснетесь чего-то, что находится под напряжением. Защита глаз необходима на случай искры или возгорания. Непроводящая одежда помогает предотвратить протекание электрического тока через ваше тело, если вы соприкоснетесь с проводом под напряжением.
Никогда не используйте мультиметр в электрической цепи, находящейся под напряжением (под напряжением). Всегда отключайте питание перед проверкой напряжения, тока или сопротивления.
Проверка самого мультиметра перед использованием
Всегда рекомендуется проверить мультиметр перед его использованием в электрической цепи . Это поможет убедиться, что мультиметр работает правильно и точно.
Для проверки цифрового мультиметра можно использовать вольтметр или омметр для измерения сопротивления известного резистора. Значение должно находиться в пределах допустимого диапазона, указанного на резисторе. Если это не так, то мультиметр неточен, и вам следует откалибровать его или получить новый. [3], [4]
Как найти короткое замыкание с помощью мультиметра?
Теперь, когда мы рассмотрели некоторые основы, давайте рассмотрим, как найти короткое замыкание с помощью мультиметра.
Как мы упоминали ранее, короткое замыкание — это электрическая цепь с низким сопротивлением между положительной и отрицательной клеммами. Это приводит к протеканию через цепь чрезмерного тока, который может повредить электрические компоненты и создать опасность возгорания.
В этой статье мы будем измерять короткое замыкание с помощью «Проверка непрерывности» с помощью мультиметра. Это быстрый и простой способ найти короткие замыкания в электропроводке, а также проверить целостность электрических соединений. Имейте в виду, что эти методы работают только в том случае, если короткое замыкание произошло в той части цепи, которую вы тестируете.
Дважды проверьте электрооборудование
Прежде чем приступить к тестированию на короткое замыкание, важно дважды проверить электрооборудование на наличие повреждений , так как это даст вам хорошее представление о том, где может быть короткое замыкание.
Во-первых, проверьте наличие очевидных признаков повреждения , таких как ожоги, расплавленная изоляция или обугленные компоненты. Если вы видите что-либо из этого, это хороший признак того, что где-то в оборудовании произошло короткое замыкание.
Затем проверьте на наличие менее очевидных признаков повреждения , таких как трещины в корпусе или ослабленные провода. Они также могут свидетельствовать о коротком замыкании.
Если вы не видите никаких признаков повреждения, это не обязательно означает, что короткого замыкания нет. Тем не менее, это сужает возможности и помогает сфокусировать тестирование.
Что такое соединение холодной пайки?
Также рекомендуется проверить блок предохранителей или автоматический выключатель , чтобы узнать, не было ли в последнее время скачков напряжения. Если да, то это может быть причиной короткого замыкания.
После того, как вы дважды проверили свое электрооборудование и исключили любые другие возможные причины, вы можете перейти к тестированию на короткое замыкание.
Включите мультиметр для проверки непрерывности
После того, как вы определили потенциальную область короткого замыкания, вам нужно будет повернуть мультиметр на настройка «непрерывность» или режим сопротивления . Эта настройка используется для измерения сопротивления между двумя точками в электрической цепи. На большинстве устройств он будет представлен диаграммой символа бесконечности.
Проверка цепи
Теперь пришло время проверить потенциальное короткое замыкание, проверяя цепь мультиметром. Прикоснитесь черным щупом к заземлению электрической цепи, а красным щупом к участку, который вы будете тестировать.
Если короткого замыкания нет, вы должны увидеть на мультиметре показание около 0,3. Это означает, что между двумя точками нет непрерывности, и ток не может протекать по цепи.
Однако, если присутствует короткое замыкание, вы увидите показание 1 Ом . Это означает, что между двумя точками существует прямое соединение, и через цепь может протекать чрезмерный ток.
Если ваши показания показывают «бесконечность» или «- ПР» , это означает, что цепь разомкнута и между двумя точками не может течь ток. Это не обязательно указывает на короткое замыкание, , но указывает на необходимость замены прерывателя .
Отключите питание
Чтобы продолжить тестирование, вам необходимо отключить питание тестируемого оборудования . Это важная мера предосторожности, так как вы не хотите работать с электрическими проводами под напряжением. Это можно сделать, повернув автоматический выключатель в положение «выключено» или отключив тестируемое устройство от электрической розетки. Это важная мера предосторожности, так как вы не хотите работать с электрическими проводами под напряжением. После отключения питания используйте мультиметр, чтобы проверить целостность цепи.
Переключите мультиметр на напряжение
После того, как вы отключили питание и проверили непрерывность, вам нужно будет настроить мультиметр на настройку напряжения переменного тока . Эта настройка используется для измерения напряжения в электрической цепи. На большинстве устройств он будет представлен в виде схемы лампочки.
При выключенном питании вставьте щупы в проблемный выключатель или розетку. Если напряжения нет, на мультиметре должно быть 0. Однако, если присутствует напряжение, это означает, что в цепи есть разрыв, и ток все еще может протекать по цепи. Это может быть опасно, поэтому важно отключить питание оборудования и вызвать электрика для дальнейшего изучения проблемы.
Проверка клеммных коробок
Если вам все еще не удается найти источник короткого замыкания, вы можете снять крышку электрической панели и проверить клеммные коробки . Для этого отключите питание панели и снимите крышку.
Затем с помощью мультиметра проверьте целостность каждой клеммной коробки . Опять же, если есть проблема с одной из коробок , ваш мультиметр покажет непрерывность между двумя точками .
Решение проблемы
После того, как вы нашли источник короткого замыкания, вам нужно будет отремонтировать или заменить оборудование, вызывающее проблему.
Замените неисправную розетку или выключатель
Если розетка или выключатель неисправны, вам необходимо заменить их новыми. Для этого отключите питание оборудования и снимите накладку.
Затем с помощью отвертки удалите винты, удерживающие розетку или выключатель на месте. Будьте осторожны, чтобы не коснуться ни одного из проводов , когда вы снимаете старую розетку или выключатель.
После удаления старой розетки или выключателя вы можете установить новую, следуя прилагаемым к ней инструкциям . Обязательно закрепите его на месте винтами и затяните их, чтобы они были плотными. Затем включите питание и проверьте новую розетку или переключатель, чтобы убедиться, что они работают правильно.
Вы также должны осмотреть провода и убедиться, что они не повреждены . Если они есть, вам нужно будет заменить их на новые.
После выполнения необходимых ремонтных работ можно снова подключить кабели, установить на место крышку и включить питание. Теперь ваше оборудование должно работать правильно.
Если у вас по-прежнему возникают проблемы с поиском источника короткого замыкания или вам неудобно заниматься ремонтом электрооборудования, вы можете вызвать электрика, чтобы он помог осмотреть ваше оборудование . Они смогут использовать свой опыт, чтобы найти источник проблемы и сделать любой необходимый ремонт. [1], [2], [3]
Часто задаваемые вопросы
Можно ли повредить цепь с помощью мультиметра?
Если не соблюдать осторожность, можно повредить цепь мультиметром. Вот почему важно знать, как правильно его использовать, прежде чем пытаться найти короткое замыкание. К счастью, шансы повредить схему невелики, если вы будете следовать всем надлежащим процедурам.
Как проще всего найти обрыв цепи или короткое замыкание?
Самый простой способ найти обрыв цепи или короткое замыкание — воспользоваться мультиметром. Мультиметр — это инструмент для электрических испытаний, который можно использовать для измерения напряжения, сопротивления и непрерывности.
Для проверки на обрыв цепи просто подключите выводы мультиметра к каждому концу провода, который, как вы подозреваете, не работает. Если мультиметр показывает непрерывность цепи, значит, имеется обрыв и провод не замыкает цепь.
Как найти оборванную электрическую цепь?
Есть несколько способов найти разорванную электрическую цепь. Одним из способов является использование мультиметра. Мультиметр — это прибор, который используется для измерения напряжения, силы тока и сопротивления в электрической цепи. Чтобы использовать мультиметр для поиска разорванной цепи, вам нужно установить мультиметр на настройку «сопротивление». Затем вам нужно будет прикоснуться щупами мультиметра к цепи. Если в цепи есть непрерывность, то это означает, что в цепи есть обрыв.
Полезное видео: Диагностика обрыва и короткого замыкания
Заключение
Короткое замыкание может быть опасным и привести к повреждению вашего оборудования. Однако, выполнив действия, описанные в этом руководстве, вы сможете безопасно найти и устранить проблему.
